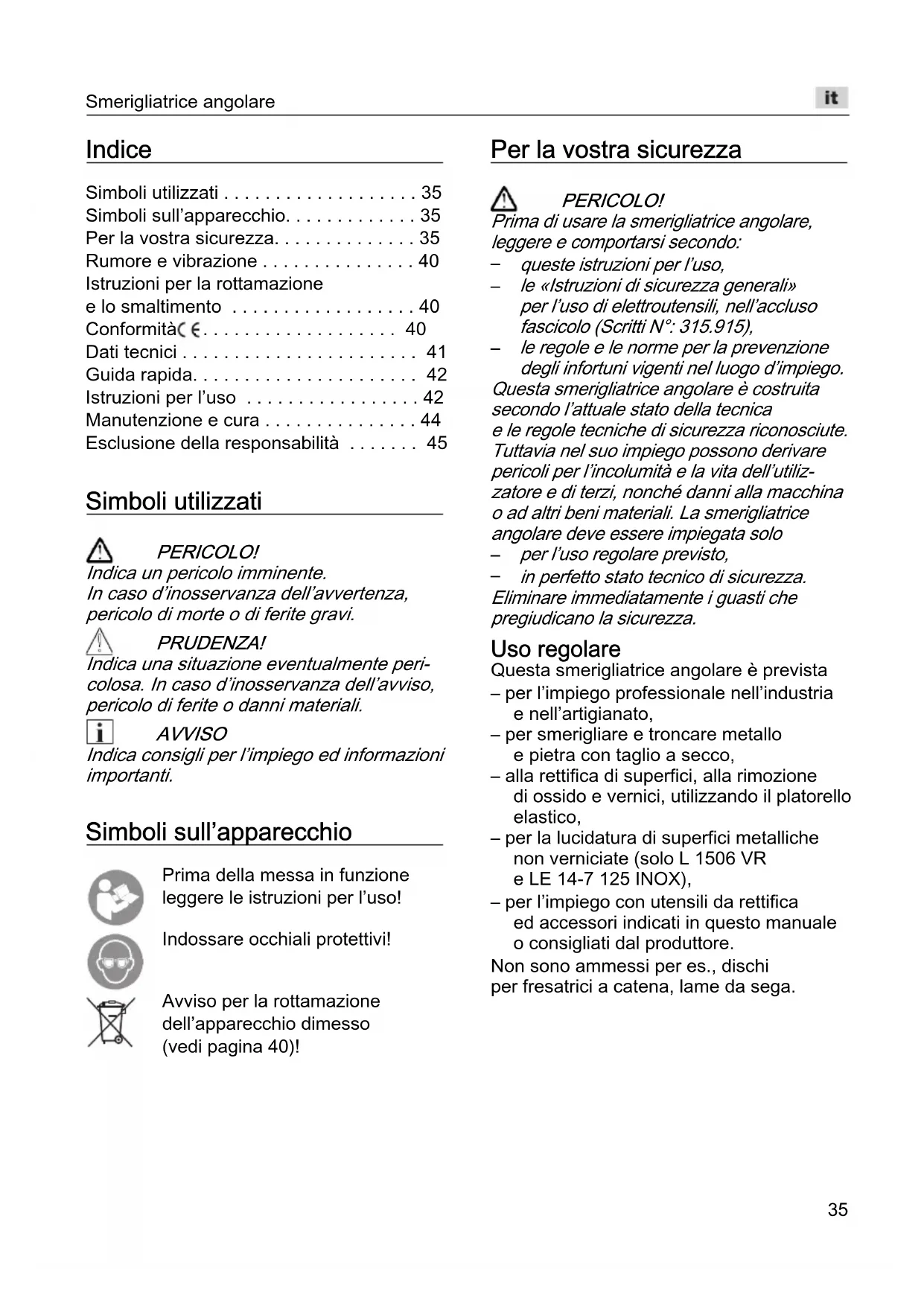

MANUALE UTENTE L 3309 FR Flex

Simboliutilizzati 35

Simboli sull'apparecchio. 35

Per la nostra sicurezza. 35

Rumorevibrazione. 40

Istruzioni per la rottamazione e lo smaltimento 40

ConformitàC 40

Dati tecnici 41

Guidarapida. 42

Istruzioni per l'uso 42

Manutenzione e cura 44

Esclusionedella responsabilita 45

Simboliutilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avventenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 40)!

Per la nostra sicurezza

PERICOLO!

Prima di usare la smerigliatrice angolare, leggere e comportarsi secondo:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accioso fascicolo (Scritti N°: 315.915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego. Questa smerigliatrice angolare è costruita secondo l'attuale stato della tecnia e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incomità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. La smerigliatrice angolare deve essere impiegata solo
  per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza. Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

Questa smerigliatrice angolare è prevista

-per l'impiego professionale nell'industria e nell'artigianato,
-per smerigliare e troncare metallo e pietra con taglio a secco,
- alla rettifica di superfici, alla rimozione di ossido e vernici, utilizzato il platorello elastico,
- per la lucidatura di superfici metalliche non verniciate (solo L 1506 VR e LE 14-7 125 INOX),
- per l'impiego con utensili da rettificada ed accessori indicati in quello manuale o consigliati dal produttore.

Non sono ammessi per es., dischi per fresatrici a catena, lame da sega.

Avverenze di sicurezza

PERICOLO!

Leggere tutte le avventenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, lucidatura e troncatura (solo L 1506 VR/ LE 14-7 125 INOX):

Utilizzare quello eletttroutensile come levigatrice, smerigliatrice a carta abrasiva, troncatrice, lucidatrice e per il lavoro con spazzole metalliche. Osservare tutte le istruzioni di sicurezza,indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/ o lesioni gravi.

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura (solo L 1710 FRA/L 3309 FR/L 3410 FR/L 3410 VR):

Utilizzare quello elettroutensile come levigatrice, smerigliatrice a carta abrasiva, troncatrice e per il lavoro con spazzole metalliche. Osservare tutte le istruzioni di sicurezza,indicazioni,illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
- Questo eletttroutensile non è adatto per lucidare. Gli impieghi, per i quali l'eletttroutensile non è previsto, possono causare pericolì e lesioni.

Non usare accessori, che non siano stati espressamente previsti e racomandati dal costruttore per quello elettROUTensile. Il solo fatto che l'accessorio più essere fissato a quello elettROUTensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguali al numero di giri massimo indicato sull'eletttroutensile.

L'accessorio che gira ad una velocità superiore a quella consentita più frantumarsi ed essere proiettato tutti'intorno.

Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettrotensile.
Gli utensili con caratteristiche sbagliate non possono essere schermati o controlati adeguatamente.
- Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montatitramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
Non impiegare utensili danneggiati. Prima di anni utilizzato controllare i porta-utensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggia-ture o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. In caso di caduta dell'eletttroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avee controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

• Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi.

Se necessario, indossare la maschera antipolverre, la protezione per l'udito, quanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre persona, prestare attenzione alla loro distance di sicurezza alla vostra zona di lavoro.

Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.

Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare ancche lesioni all'esterno dell'area di lavoro diretta.

• Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, after rare l'eletttroutensile solo sulle superfici di presa isolate.

Il contatto con una linea elettrica sotto tensione cui mettere tanto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

• Tenere il cavo di alimentazione lontano da utensili montati in rotazione.

In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione pottrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvincandoloosi alla vostra mano oppure al braccio.

Non deporre mai l'eletttroutensile, prima che l'utensile montato sia complemente fermo.

L'utensile montato in rotazione può entrare in contatto con la superficie

di appoggio, causando così la perdita del vosto controlo sull'eletttroutensile.

Non tenere I'electroutensile in funzione durante il trasporto.

A causa del contatto accidentale con l'utensile in rotazione il vosto abbligiamo s'impiglia nell'utensile eosi lo avvicina e lo fa penetrare nel vosto corpo.

Pulire regolarmente le fessure di ventilazione dell'elettroutensile.

La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica cui cause pericoli elettrici.

Non usare l'eeltroutensile in prossimità di materiali infiammabili.

Le scintille possono incendiare quosti materiali.

Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi.

L'impiego di acqua o di altri liquidi di raffreddamento cui cause una scossa elettrica.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'inastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di cui un elettrotensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo cui restare incastrato e provocareosi la rottura della mola o oppure uncontraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possonoanche rompersi.

Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'eletttroutensile.

Esso più essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

• Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'opera-tore riesce a controllare le forze di contraccolpo e di reazione.
  Non avvincare mai la manoagli utensili in rotazione. In caso di contraccolpo l'utensile impiegato cui raggiungere la mano.
  Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.
• Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tends ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
  Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.

Avvertenze di sicurezza speciali per la levigatura e troncatura:

• Usare esclusivamente mole approvate per quello eletttroutensile e la cuffia di protezione prevista perQLeste mole. Le mole non previste per quello elettrotensile non possono essere adeguamenti schermate e percio non sono sicure.
• Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga altri il piano del bordo della cuffia di protezione.

Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non cui esere schemato sufficientemente.

La cuffia di protezione deve essere applicata in modo sicuro all'eletttroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, quello significa che la parte dell'utensile abrasivo rivolta verso l'operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protege l'operatoratore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.
- Usare le mole solo per le possibilità d'impiego raccomandate. Ad esempio: non levigare mai con la superficie laterale di una mola per troncare. Le mole per troncare sono destinate all'asportazione di materiale con il bordo della mola. L'effetto di forza laterale su quosti corpi abrasivi cui provocarne la rottura.
- Usare sempre flange di serraggio privedani, della grandezza e forma adatte alla mola scelta. Le flange adatte supportano la mola riducendoosi il pericolo della sua rottura.Flange e mole per troncare possono essere diverse dalle flange per altri tipi di mole abrasive.
Non utilizzato mole consummate di elettroutensili più grandi. Le mole per elettroutensili più grandi non sono previste per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Ulteriori avventenze di sicurezza speciali per la troncatura:

Evitare il bloccaggio del disco da taglio oppure una pressione di spinta eccessiva. Non eseguire tagli eccessivamente profondi. Un sovraccarico del disco da taglio aumenta la sollecitatione su diesso e la sua tendenza ad inclinarsi o bloccarsi e di conseguenza la possibilità di un contraccolpo o della rottura del corpo abrasivo.

• Mantenersi a distance alla zona avanti e dietro al disco da taglio in rotazione. Quando muovete il disco da taglio nel pezzo con movimento in allontanamento dal vostro corpo, in caso di un rimbalzo l'eeltroutensile cui assere scaraventato direttamente verso di voi con il disco in rotazione.
  Se il disco si blocca o se interrompete il lavoro, spegnete l'elettroutensile e mante netelo in posizione sul pezzo finché il disco non si è completamente fermato. Non cercate mai di estrarre il disco ancora in rotazione dall'interno del taglio, altrimenti vi è pericolò di un contraccolpo. In caso di bloccaggio accertare ed eliminare la causa.
  Non riaccendere l'electrontroutensile quando il disco è ancora nell'interno del pezzo. Attendere che il disco da taglio abbia raggiunto la massima velocità, prima di riprenderere con precauzione il taglio. Altrimenti il disco può incepparsi, saltare fuori dal pezzo o causare un contraccolpo.
  Per evitare il rischio di contraccolpo a causa dell'incepparsi del disco da taglio, sostenere le piastre o i grande pezzi lavorati. I pezzi grandi possono flettersi sotto il loro stesso peso. Il pezzo deve essere sostenegro sui entrambi i lati del disco da taglio, vale a dire sia in prossimità del taglio sia dei bordi.
• Prestare molta attenzione nei «tagli a tasca» in esistenti pareti o in altre zone non visibili. Il disco da taglio durante l'immersione, nel taglio di tubazioni del gas o dell'acqua, di condutture elettriche o di altri oggetti cui provocare un contraccolpo.

Avvertenze di sicurezza speciali per la smerigliatura con carta vetrata:

Non usare fogli abrasivi sovradimensionati, ma seguire leindicazioni del produttore sulla dimensione del foglio abrasivo. I fogli abrasivi che superano la gran-dezza del platorello posso sono provocare lesioni e condurre al bloccaggio, allo strappo del foglio abrasivo oppure al contraccolpo.

Avvertenze di sicurezza speciali per la lucidatura (solo L 1506 VR/ LE 14-7 125 INOX):

Evitare la presenza di parti scolte delle cuffie per lucidare, specialmente i lacci di fissaggio. Sistemare nell'interno o tagliare i lacci di fissaggio. I lacci di fissaggio sciolti durante la rotazione del disco possono colpire le dita o impigliarsi nel pezzo.

Avvertenze di sicurezza speciali per lavori con spazzole metalliche:

Considerare che la spazzola metallica perde pezzetti di filo metallico anche durante l'uso normale. Non sovraccaricare i fili metallici con una pressione di spinta eccessiva. I peszzi di filo metallico proietti possono penetrare molto facilementeattraverso vestiti sottili e/o la pelle.
Se è raccomandata una cuffia di protezione, evitare che la cuffia di protezione e la spazzola metallica entrino in contatto. A causa della pressione di spinta e delle forze centrifughe il diametro di dischi e spazzole a tazza può essere augmentare.

Ulteriori avventenze di sicurezza

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Premere l'arresto dell'alberino solo quando I'utensile di rettifica è fermo.

Rumore e vibrazione

i AVVISO

I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano alla. databella „Dati tecnici".

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVISO

Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 60745 e cui essere utilizzato per il confronto tra eletttroutensili.

Esso è idoneoanche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettrotensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può essere invaria. la sollecitazione da vibrazioni per tutte la durata del lavoro.

Per un'esatta stima della sollecitatione da vibrazioni si devono considerare ancche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettamente impiegato. Questo può ridurre notevolmente la sollecitatione da vibrazioni per tutto il periodo di lavoro.

Per proteggere l'operaore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Renderere inservibili gli appearecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE Non gettare elettROUTensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTENSili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

i AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità (C)

Dichiariamo sotto notre esclusiva responsabilità, che il prodotto descritto fatto. "Dati tecnici" è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle dirittive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

		L1506VR	L1710FRA	L3309FR	L3410FR	L3410VR	LE 14-7 125 INOX
Tipodi apparecchio Smerigliatricce angolare
Max. Ø utensile di rettificam mm 125
Spessore utensile di rettificam mm 1-6
Foro di montaggio mm 22,23
Filettatura del mandrino M14
Giri rpm. 2200-		6200	10000 1	0000 100	00 2900-	10000	2100-6700
Numero giri nominale rpm. 7100	11700	11000 1	1700 117	00 8600
Potenza assorbita(→ 110 V)	W	1200(1200)	1400(1300)	1010(1010)	1400(1300)	1400(1300)	1400(1300)
Peso (senza cavo)	kg	1,9	2,4	1,9	2,2	2,2	2,4
Classe di protezione		II/□
Livello rumore stimato A conforme alla norma EN 60745 (vedi «Rumore e vibrazione»):
Livello di pressione acustica	dB(A)	86	88	90	84	84	84
Livello di potenza acustica	dB(A)	97	99	101	95	95	95
Insicurezza	db	3
Valore totale di vibrazione conforme alla norma EN 60745 (vedi «Rumore e vibrazione»):
Valore di emissione ah nellarettificadi superfici	m/s2	5,4	6,4	8,0	7,0	7,0	5,3
Valore di emissione ah nellasmerigliatura con carta abrasiva	m/s2	3,8	4,1	3,8	5,1	5,1	3,6
Insicurezza K	m/s2	1,5

Guida rapida

In questo libretto di istruzioni sono descritti diversi elettROUTensili. La rappresentazione grafica può differire nei dettagli dall'elettROUTensile acquistato.

Apriré la pagina a risvolto alla fine di quello libretto d'istruzioni.

Figura A

1 A l b e r i n o
2 Flangia filetata
a Dado di serraggio
b Flangia di serraggio
3 Cuffia di protezione
regolabile sensa attrezzi con 12 posizioni di arresto a 360^
4 Impugnatura SoftVib con chiave d'arresto
Impugnatura montabile a sinistra e destra. Per la sostituzione dell'utensile di rettifica ruotare la copertura.
5 Arresto alberino
Per bloccare l'alberino nella sostuzione dell'utensile di rettifica.
6 Testa ingranaggi
Con uscita aria e freccia per il senso di rotazione.
7 Bilico dell'interruttore
Per accendere e spegnere.
Con posizione di arresto per servizio continuo.
8 Impugnatura posteriore
9 Rotella di regolazione per presezione velocità (solo L 3410 VR, LE 14-7 125, L 1506 VR)
10 Cavo d'alimentazione 4,0 m con spina
11 Targhetta d'identificazione (non rappresentato)
solo L 1506 VR:
12 Impugnatura palmare con viti di fissaggio
13 Maniglia
14 Chiave a denti

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro alla smerigliatrice angolare, estrarre la spina d'alimentazione.

Prima della messa in funzione

Disimballare la smerigliatrice angolare e controllare la completenessza della fornitura e l'eventuale presenza di anni di trasporto.

Montare la cuffia di protezione

PERICOLO!

Nei lavori di sgrosso e troncatura non lavorare mai alla cuffia di protezione.

Figura B

Estrarre la spina d'alimentazione.
Applicare la cuffia di protezione. I naselli della cuffia di protezione devono entrare nelle apposite sedi della flangia.
- Ruotare la cuffia di protezione in senso orario. La rotazione è possibile in un solo senso!
Smontaggio nell'ordine inverso.

Montare la maniglia

Figura C

i AVVISO

E vietato l'uso dell'elettroutensile privo di impugnatura.

Montare la cuffia per maniglia (L 1506 VR)

i AVVISO

E vietato impiegare l'electronensile privo di impugnatura/cuffia a maniglia.

Smontare la cuffia di protezione.
- Allentare le viti o l'impugnatura.

Figura D

Inserire la cuffia con maniglia (1.).
Stringere le viti (2.).

Fissare/sostituire l'utensile

Estrarre la spina d'alimentazione.

Montare la mola

Smontare l'impugnatura dall'apparecchio mediante rotazione in senso antiorario.
- Ruotare la copertura dell'impugnatura di 180^ fino all'innesto (1.).
La chiave d'arresto è libera.

Figura E

Premere e mantenere premuto l'arresto dell'alberino (2.).
- Con la chiave d'arresto svitare il dato di serraggio dall'alberino in senso antiorario e smontarlo (3.).
Inserire la mola nella posizione corretta.
- Avvitare sull'alberino il dato di serraggio con il collare rivolto verso l'alto.

Figura F

Premere l'arresto dell'alberino e mantienerlo premuto.
Stringere il dato di serraggio con la chiave d'arresto.
- Eseguire una prova di funzionamento, per controllare il serraggio centrato dell'utensile.

i AVVISO

Per L 1506 VR il dato di serraggio si allenta/ stringeutilizzando l'acclusa chiave a denti.

Fissare il platorello velcro

Smontare la cuffia di protezione.
Premere l'arresto dell'alberino e mantienerlo premuto.
- Con la chiave d'arresto svitare il dato di serraggio dall'alberino in senso antiorario e smontarlo.
Rimuovere la flangia di serraggio.

Figura G

• Avvitare il platorello velcro in senso orario sul mandrino e stringerlo a mano.

Fissare o sostuire la carta abrasiva

Figura H

Appoggiare e comprimer il disco di carta abrasiva concentrato sul platorello velcro.
- Eseguire una prova di funzionamento, per controllare il serraggio centrato dell'utensile.

Prova di funzionamento

• Inserire la spina d'alimentazione nella presa.
  Accendere la smerigliatrice angolare con l'interruttore a bilico (senza arrestarlo) e tenere la smerigliatrice in funzione per ca. 30 secondi.

Controllare eventuali squilibri e vibrazioni.
Spagnere la smerigliatrice angolare.

Accendere e spagnere

Servizio discontinuo alla restato del bilico

Figura 1

Spingere il bilico dell'interruttore verso avanti e mantenerlo.
Per spegnere rilasciare il bilico dell'interruttore.

Servizio continuo con arresto del bilico

Figura 1

• Spingere il bilico dell'interruttore verso avanti ed arrestarlo con una pressione sull'estremità anteriore.

Figura K

Per spagnere, sbloccare il bilico dell'interruttore premendo sull'estremita posteriori.

i AVVISO

Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.

Preselezione del numero di giri (solo L 3410 VR, LE 14-7 125 e L 1506 VR)

Figura L

Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.

i AVVISO

In caso di sovraccarico o surriscaldamento in servizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficientia.

Spostare la cuffia di protezione

Per l'adattamento al lavoro da svolgere, la cuffia di protezione è regolabile alla l'uso di attrezzi in 12 posizioni di arresto su 360^ .

PRUDENZA!

Pericolo di ferite! Indossare guanti protettivi.

Estrarre la spina d'alimentazione.

Figura M

• Ruotare la cuffia di protezione in senso opposto alla freccia del senso di rota-zione sulla testa ingranaggio, fino alla posizione necessaria.

Istruzioni per il lavoro

AVVISO

Dopo lo spegnimento l'utensile di rettifica continua a ruotare brevamente per inerzia.

Rettificadi sgrosso

PERICOLO!

Per la rettifica di sgrosso non usare mai mole per troncare.

• Per la migliorare asportazione, angolo d'incidenza 20^ - 40^
• Muovere la smerigliatrice angolare con moderata pressione in avanti e indietro. Ciò facendo il pezzo non si riscaldaccessivamente e non subentranoalterazioni di colore; inoltre non si formano rigature.

Taglio con la mola

PERICOLO!

Per la troncatura utilizes una speciale cuffia di protezione da taglio.

Vedi il catalogo accessori del produttore

La smerigliatrice angolare deve lavorare sempre in rotazione discorde, vedi figura A. Altrimenti sussiste pericolo di salute incontrolato fuori alla fessura di taglio.
- Non premere, non inclinare lateralmente, non oscillare.
- Adeguare l'avanzamento al tipo di materiale da lavorare:
- quanto più duro, tanto più lentamente.
Altre informazioni sui prodotti del produttore www.flex-tools.com.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro alla smerigliatrice angolare, estrarre la spina d'alimentazione.

Pulizia

PERICOLO!

Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa cui accumularsi polvere conduc trice. Pregiudizio per l'isolamento protettivo! Collegare la machina tramite un interruptore differenziale (corrente di scatto 30 mA).

Pulire regolarmente l'apparecchio e le fessure di ventilazione.

La frequenza dipende dal materiale lavorato e alla durata dell'uso.

Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Spazzole di carbone

La smerigliatrice angolare è dotata di spazzole di carbone di sicurezza.

Quando il limite di usura delle spazzole è stato raggiunto, la smerigliatrice angolare si disinserisce automaticamente.

AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si cui osservare lo scintillio delle spazzole durante il funzionamento.

Se lo scintillio èccessivo, specnere immediatamente la smerigliatrice angolare. Affidare la smerigliatrice angolare ad un'officina del servizio assistenza clienti autorizzata dal produttore.

Meccanismo

AVVISO

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi.

In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili di rettifica, consultare i cataloghi del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cesserante derivanti da interruzione dell'exercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.

Contidente

Nurodymaiutilizuoti. 192

C-E-Atitikimo deklaracija 192

Techninai duomenys 193
