BRUKSANVISNING RMB954E9VX AEG

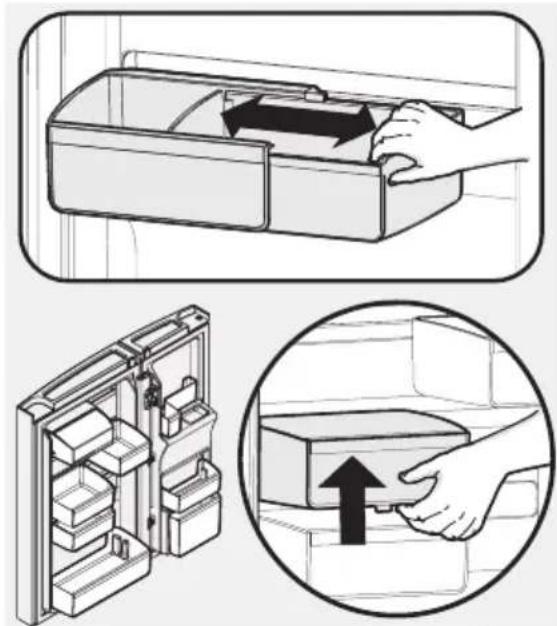

Sådan flyttes lägebeholderen langs en skinne:

Fare for personskade eller skade på produktet.

Enheten er tilkoblet när LED-lampen tennes.

LED-lampen er av när Wi-Fi er av.

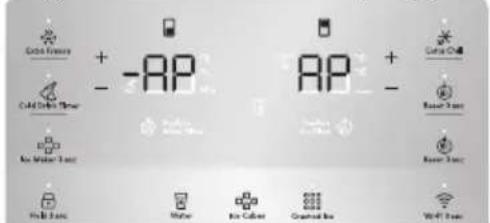

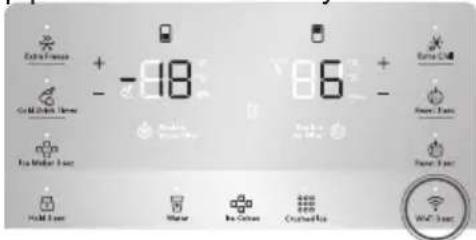

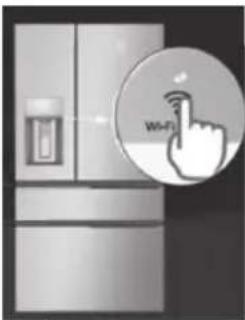

1. WI-FI-TILKOBLINGSOPPSETT

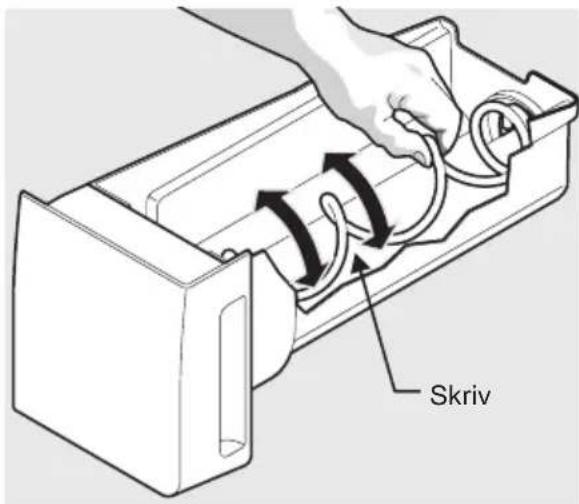

7.3 Bruk av ismaskin & pleie

10.3 Bestilling av erstatningsluftfiltre

Bruk kun originale reservedeler. Kontakt et autorisert servicesenter

10.4 Vannfilter

Kjøleskapet er utstyrt med et vannfiltreringssystem. Vannfiltreringssystemet filtrerer alt

Tack för att du valt denna produkt från AEG. Våra produkter kännetecknas av enastående prestanda i många år tack vare innovativ teknik som hjälper till att göra livet enklare genom funktioner som ofta inte förekommer på vanliga produkter. Ta dig tid att läsa dokumentationen för att få ut mesta möjliga av produkten.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.aeg.com

Registrera din produkt för bättre service:

www.registeraeg.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.aeg.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen står på märkplåten.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips.

Miljöinformation.

Med reservation för ändringar.

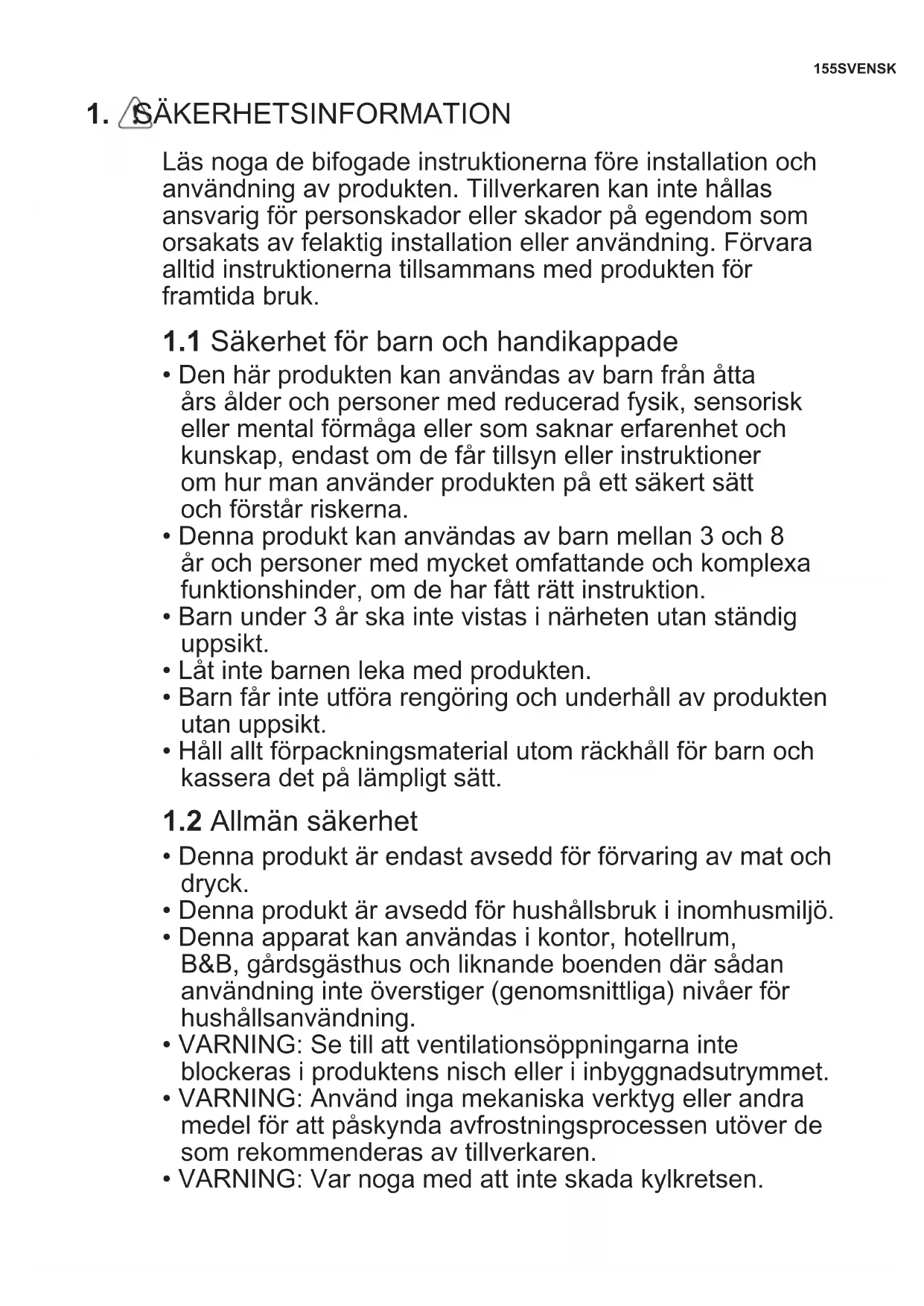

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap, endast om de får tillsyn eller instruktioner om hur man använder produkten på ett säkert sätt och förstår riskerna.
• Denna produkt kan användas av barn mellan 3 och 8 år och personer med mycket omfattande och komplexa funktionshinder, om de har fått rätt instruktion.
• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.
• Låt inte barnen leka med produkten.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för förvaring av mat och dryck.
• Denna produkt är avsedd för hushållsbruk i inomhusmiljö.
• Denna apparat kan användas i kontor, hotellrum, B&B, gårdsgästhus och liknande boenden där sådan användning inte överstiger (genomsnittliga) nivåer för hushållsanvändning.
• WARNING: Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.
• WARNING: Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

• WARNING: Var noga med att inte skada kylkretsen.

• WARNING: Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipverkan, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprayburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.
• Om produkten är försedd med en ismaskin eller vattenmaskin ska de endast fyllas med vatten.
• Om produkten kräver en vattenanslutning ska den endast anslutas till en tillförselslang med drickbart vatten.
• Vattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1 MPa) och 10 bar (1 MPa)
• Det ska framgå i instruktionerna för maskiner som är anslutna till vattenledningsnätet med löstagbara slangar, att de nya slangarna som levereras med maskinen ska användas och de gamla slangar ska inte återanvändas.
• För att undvika förorening av livsmedel, var vänlig respektera följande instruktioner:

– Om dörren öppnas under långa perioder kan det orsaka en avsevärd ökning av temperaturen i apparatens fack.

– Rengör regelbundet ytor som kan komma i kontakt med mat och tillgängliga dräneringssystem.

– Rengör vattentankar om de inte har använts i 48 timmar. Spola vattensystemet anslutet till vattenförsörjning om vatten inte har hämtats på 5 dagar.

– Förvara rätt kött och rå fisk i lämpliga behållare i kylskåpet, så att de inte kommer i kontakt med eller droppar på andra livsmedel.

– Tvåstjärniga frysfack är lämpliga för förvaring av fryst mat, förvaring eller tillagning av glass och för att göra isbitar.
– En-, två- och trestjärniga fack är inte lämpliga för infrysning av färsk mat.
– Om kylaggregatet lämnas tomt under långa perioder, stäng av, tina, rengör, torka och låt dörren stå öppen för att förhindra att det bildas mögel i apparaten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna all paketering.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

Se till att elsladden inte fastnar eller skadas när du placerar apparaten.

WARNING!

Använd inte grenuttag eller förlängningssladdar.

• Hushållsapparaten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn).
• Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.

Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar.

Apparaten innehåller brandfarlig gas, isobutan (R600a), en naturgas med hög miljökompatibilitet. Var noga att inte skada kylkretsen som innehåller isobutan.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.

- Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.

- Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.

- Låt inte varma föremål vidröra plastdelarna i produkten.

- Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.

- Förvara inte brandfarliga gaser eller vätskor i produkten.

- Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på tvättmaskinen.

- Vidrör inte kompressorn eller kondensorn. De är heta.

- Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.

- Frys inte mat igen som en gång tinats.

- Följ förvaringsanvisningarna på förpackningen till den frysta maten.

2.4 Invändig belysning

WARNING!

Risk för elektrisk stöt!

- Denna produkt innehåller en ljuskälla med energieffektivitetsklass F.

- Lampan som används för den här apparaten är endast avsedd för hushållsapparater. Får ej användas som husbeysning.

- När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda

att tåla extrema fysiska förhållanden i hushållsprodukter, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Underhåll och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

Stäng av produkten och koppla bort den från eluttaget före underhåll.

Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.

Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Skrotning

WARNING!

Risk för kvävning eller skador. Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är ozonvänliga.
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. MILJÖSKYDD

Återvinn material med symbolen

Släng förpackningsmaterialet i lämplig återvinningscontainer. Hjälp till att skydda miljön och människors hälsa genom att återvinna elektriska och elektroniska

apparater. Kassera inte produkter märkta med symbolen ☒ det vanliga hushållsavfallet. Returnera produkten till din lokala återvinningsstation eller kontakta din kommun.

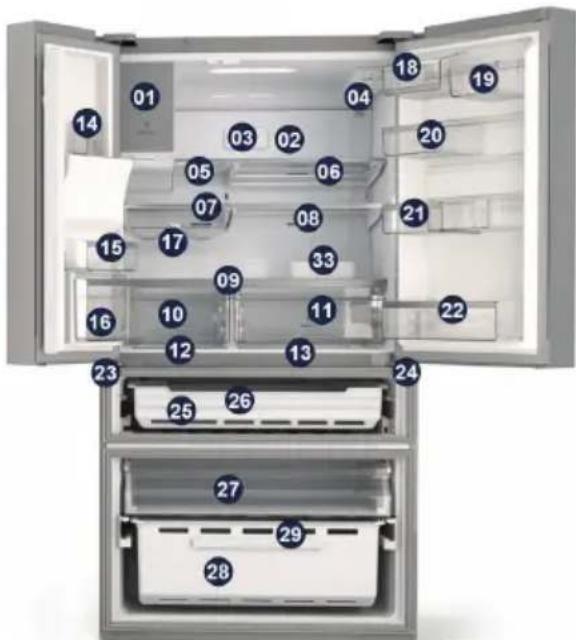

4. BESKRIVNING AV PRODUKTEN

Kyl 30 31 Mittre låda för variabel temperatur 32 Frys

OBS! Eftersom vi hela tiden vidareutvecklar våra produkter kan det hända att ditt kylskåp skiwljer sig en aning från illustrationen ovan, men dess funktioner och användningsmetoder förblir de samma.

1 Ismaskin
2 Multiflow
3 Luftfilter
4 Vattenfilter

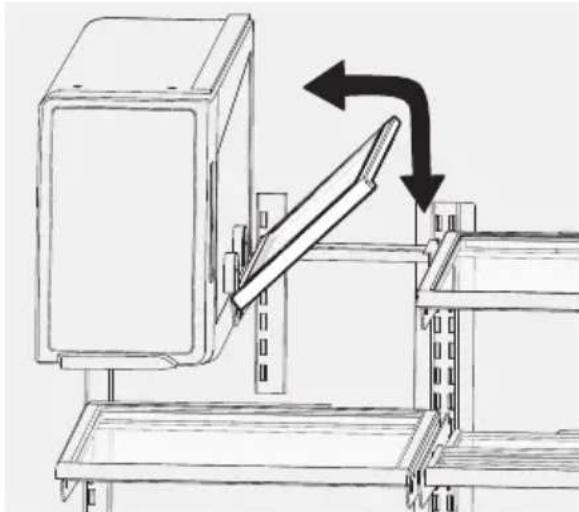

5 Vändbar hylla
6 Utdragbar underhylla
7 Vänster glashylla
8 Höger glashylla
9 Grönsaksfackets lock
10 Vänster grönsakslåda
11 Höger grönsakslåda

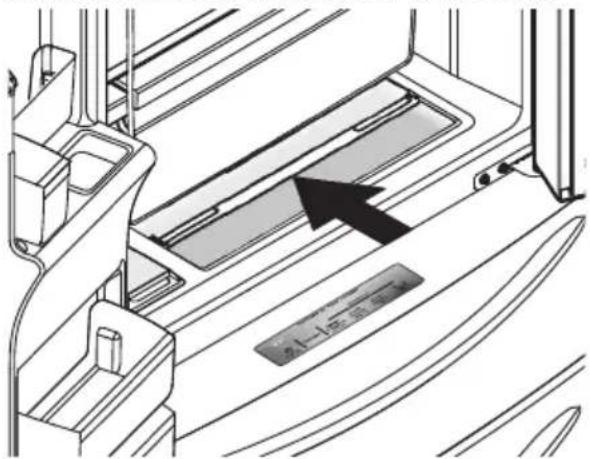

12 Vänster snackszon
13 Höger snackszon
14 Vänster övre fast läda
15 Vänster nedre fast låda
16 Vinkellåda
17 Vinställ
18 Mejerifack flex 2/3
19 Dörrfack flex 1/3
20 Dörrfack flex 2/3
21 Skjutbart dörrfack flex
22 Flaskfack
23 Vänster mittre gångjärn
24 Höger mittre gångjärn
25 MultiSwitch/MultiChill-låda
26 MultiSwitch-/MultiChill-avdelare
27 Övre fryslåda
28 Fryskorg
29 Frysavdelare
30 Kontrollpanel
31 Paddel

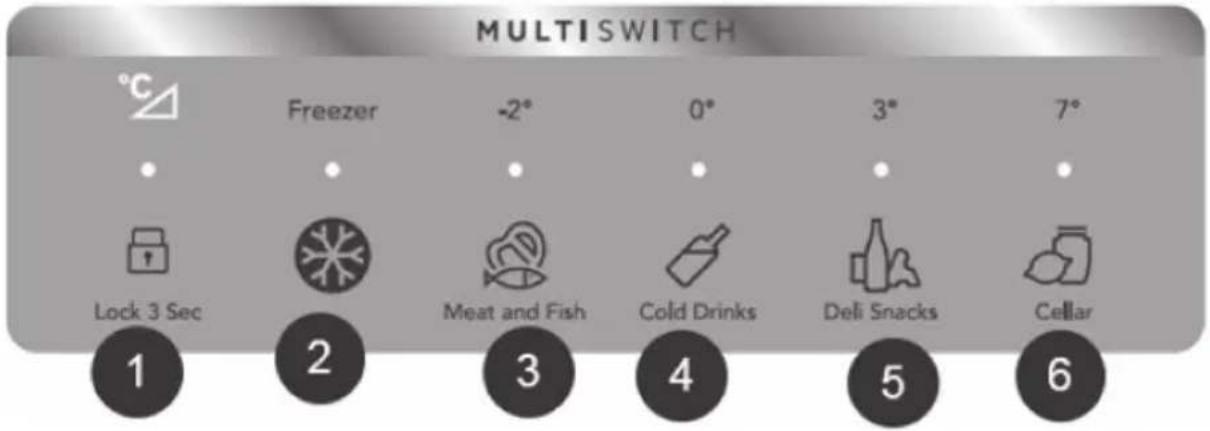

32 FlexiSpace-kontrollpanel
33 Äggbricka

OBS! För bästa möjliga energisnålhet ska alla hyllor, lädor och korgar placeras på den ursprungsposition som visas i illustrationen ovan.

Denna produkt säljs i Frankrike.

Enligt gällande bestämmelser i detta land måste kylskåpet förses med en speciell anordning (se bild) som placeras i det nedre facket för att indikera den kallaste zonen i kylskåpet.

5. INSTALLERA DEN NYA HUSHÅLLSAPPARATEN

I det här avsnittet förklaras hur den nya hushållsapparaten ska installeras innan den tas i bruk första gången. Vi rekommenderar att du följer tipsen nedan.

WARNING!

För korrekt installation måste kylskåpet placeras på en plan, hård yta på samma höjd som övriga delar av golvet. Ytan ska vara tillräckligt kraftig för att kunna bära upp ett fullmatat kylskåp eller ca 250 kg. När du flyttar det är det viktigt att dra ut och föra in enheten rakt.

Utökat tempererat	SN +10 till +32
Tempererat N +16 till +32
Subtropiskt ST +16 till +38
Tropiskt T +16 till +43

Den här produkten är inte avsedd att användas inbyggd.

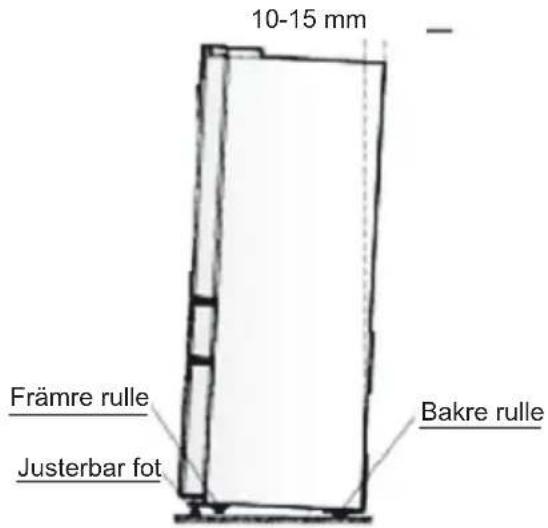

Kylskåpet har justerbara tassar framtill för att undvika vibrationer och åstadkomma korrekt nivellering. Justera nivån genom att följa anvisningarna nedan:

1. Rull kylskåpet på plats.

2. Rotera de justerbara tassarna (med fingrarna eller en lämplig skruvnyckel) tills de vidrör golvet.

3. Luta överdelen bakåt ca 10–15 mm genom att rotera tassarna ytterligare 1\~2 varv. På så sätt stängs dörrarna av sig själva, vilket ger ordentlig försegling.

4. Glöm inte att snurra upp tassarna när du ska flytta kylskåpet så att det rullar fritt. Installera om kylskåpet vid förflyttning.

10-15 mm Främre rulle Bakre rulle Justerbar fot

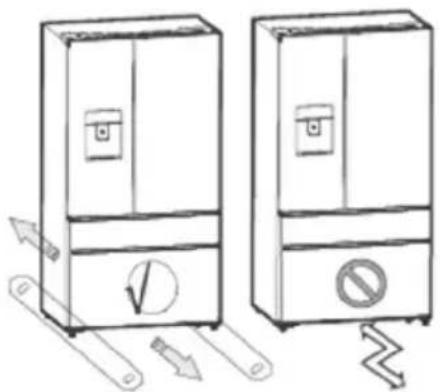

WARNING!

Rullarna är inga svänghjul och ska därför endast användas förflyttning framåt eller bakåt. Om du kylskåpet flyttas i sidled finns det risk för att golvet och rullarna skadas.

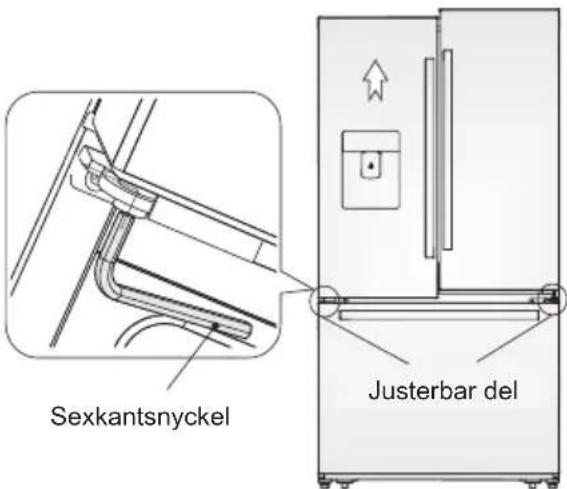

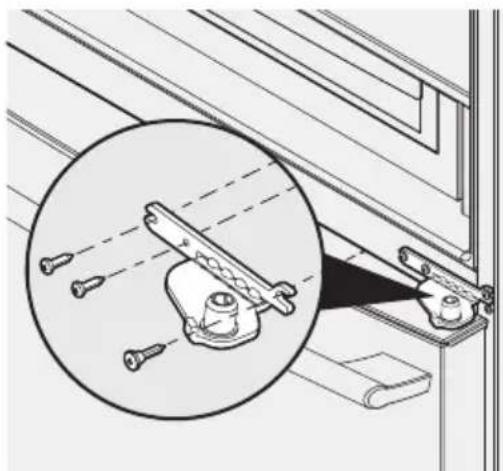

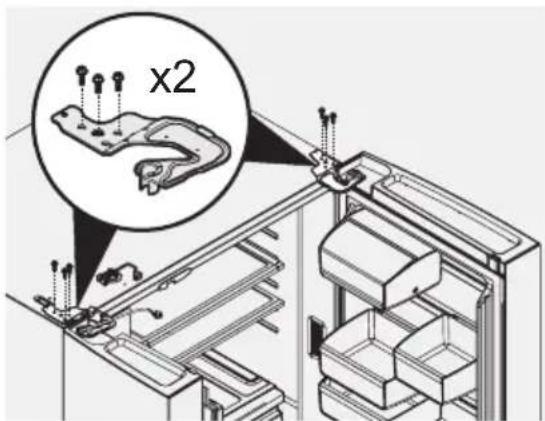

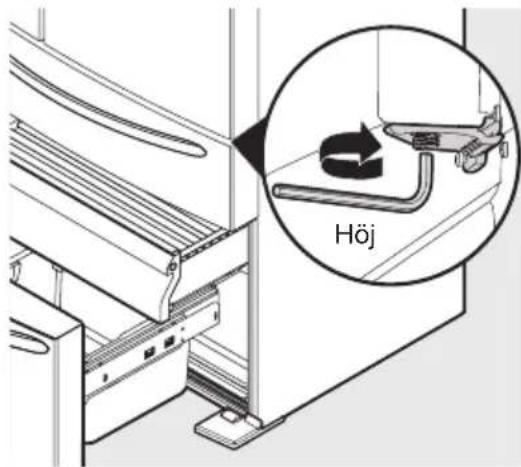

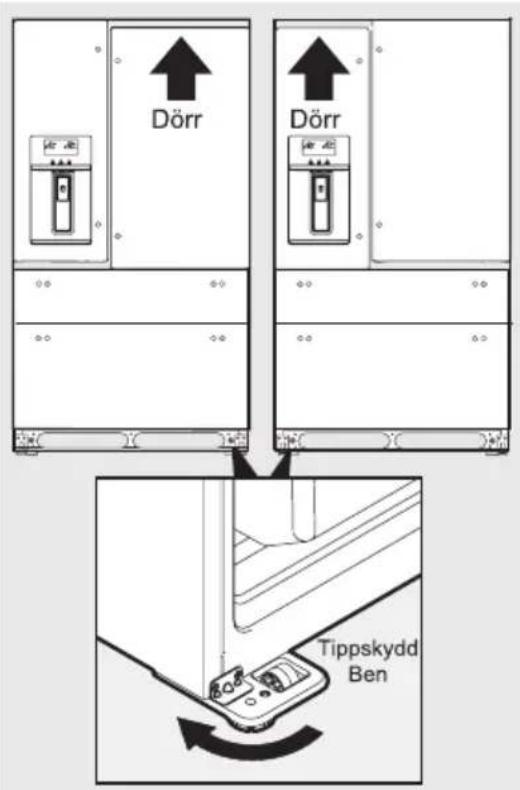

Justering av dörrar

• Både vänster och höger dörr är utrustade med justerbara axlar som sitter i de nedre gångjärnen.
• Innan du justerar dörrarna ska du se till att kylskåpet är nivellerat (står plant). Se föregående avsnitt, Nivellering av kylskåpet, för anvisningar. Om dörrarna upp till inte står i jämnhöjd med varandra sätter du in en sexkantsnyckel och gångjärnsaxeln och vrid det medurs för att höja dörren eller moturs för att sänka den. Sätt in en E-ring i gapet.

Sexkantsnyckel Justerbar del

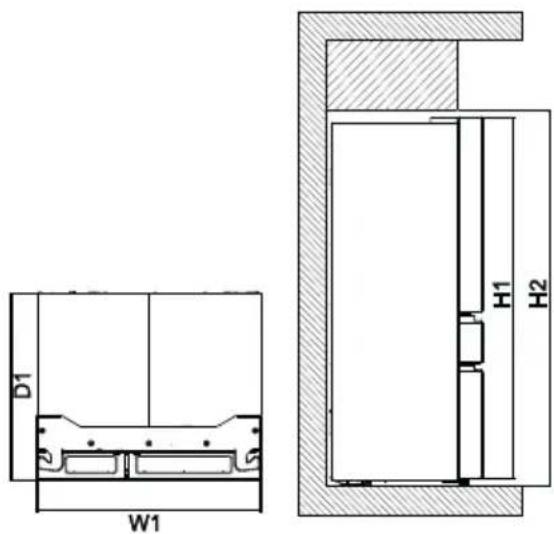

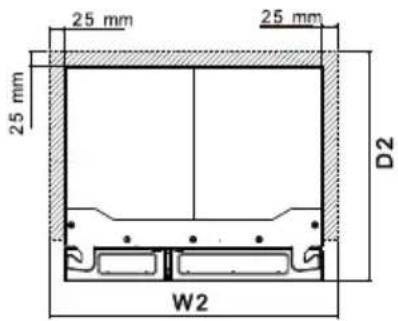

Kylskåpets ventilation

För att förbättra kylsystemets effektivitet och för att spara energi är det nödvändigt att upprätthålla ordentlig ventilation runt kylskåpet för att leda bort värme. Av det här skälet ska det finnas tillräckligt med fritt utrymme runt kylskåpet. Området ska också vara fritt från eventuella hinder som skulle kunna påverka luftcirkulationen. Vid en annan installation än fristående, med respekt för utrymme som krävs i användningsdimensionerna, garanteras produktens funktionalitet – dock ökar energiförbrukningen något.

D1 W1 H1 H2

Totala dimensioner *

H1 mm 1746

W1 mm 913

D1 mm 749

* Höjden, bredden och djupet på produkten utan handtag och fötter.

25 mm 25 mm 25 mm D2 W2

Utrymme som krävs under användning **

H2 mm 1806

W2 mm 963

D2 mm 774

** Höjden, bredden och djupet på produkten inklusive handtaget, plus utrymmet som krävs för fri cirkulation av kylluften.

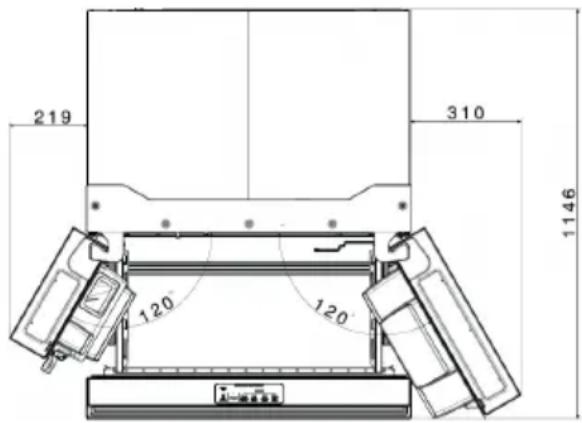

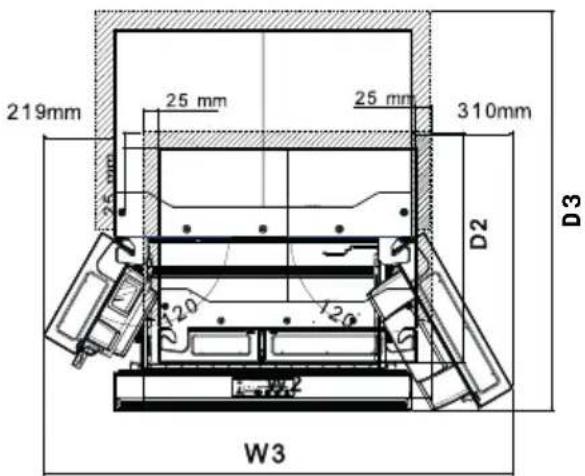

219mm 25 mm 25 mm 310mm 25 mm D2 D3 W3

Totalt utrymme som krävs under användning ***

H2 mm 1806

W2 mm 963

D2 mm 774

*** Höjden, bredden och djupet på produkten inklusive handtaget, plus utrymmet som krävs för fri cirkulation av kylluften, plus det utrymme som krävs för att tillåta lucköppning till minsta vinkel som tillåter borttagning av all intern utrustning.

6. KONTROLLPANEL

1 Extra Freeze 2 Cold Drink Timer 3 Ice Maker 3 sec 4 Hold 3 sec 5 Replace Water Filter 6 Service 7 88 °F Min 88 °F Demo + - Extra Chill 11 12 Reset 3 sec 13 Reset 3 sec 14 Wi-Fi 3 sec

Alla funktioner och reglage på enheten är åtkomliga via en kontrollpanel som sitter bekvämt på kylskåpsdörren. När mittenlådan har satts in placeras särskilda kontroller inuti lädan. En knappsats med pekskärmsknappar och en digital display som underlättar smidig och intuitiv konfiguration av funktioner och inställningar.

VIKTIGT! Det krävs endast en kortvarig tryckning på pekkskärmsknapparna när de används. Funktionen utförs när man släpper knappen med fingret (alltså inte medan man trycker på knappen). Det finns ingen anledning att utöva hårt tryck på knappsatsen.

Se tillämpliga avsnitt i denna bruksanvisning för detaljerade anvisningar.

FÖRSIKTIGHET!

När du ställer in temperaturen ställer du en genomsnittlig temperatur för hela kylskåpsutrymmet. Temperaturerna i enskilda fack och lädor kan avvika från den temperatur som visas på panelen, beroende på hur mycket livsmedel som förvaras i kylen och var de placeras. Omgivningstemperaturen kan också påverkan den faktiska temperaturen inuti kylskåpet.

1 Extra Freeze

Aktiverar en snabbare infrysning av livsmedel i frysen. Använd den här funktionen när du lägger in flera produkter i frysen på en gång. Funktionen stängs av automatiskt efter tolv timmar.

För frysning av färska livsmedel, aktivera Fast Freeze-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket

Förvara den färska maten jämnt fördelad i det första facket eller lådan uppifrån.

2 Timer för kylda drycker

Kyler snabbt ner dryck i frysdelen. Du aktiverar funktionen genom att trycka på knappen för timern för kylda drycker. En tidsrymd (i minuter) visas på frysens temperaturdisplay. Du kan ändra tiden med hjälp av +/-knapparna. En summerton ljuder när tiden har angetts. Intervallet är 20–45 minuter i steg om fem minuter. Drycker fryser till is om temperaturen ställs in för lågt eller om timern ställs in på för lång tid.

WARNING!

När du använder timern för kylda drycker är det viktigt att avlägsna drycker från frysdelen när larmet ljuder. Kolsyrade drycker kan explodera om de lämnas kvar i frysen för länge.

3 Ismaskin

Håll in knappen i tre sekunder för att slå på/av ismaskinen. När indikatorn lyser är ismaskinen påslagen. När indikatorn inte lyser är ismaskinen AV och den slutar tillverka is. Medan ismaskinen är avstängd kan du fortsätta ta is så länge det det finns kvar i behållaren. Indikatorn blinkar när ismaskinen är avstängd och is tas ur den.

4 Lås

Låsknappen används för att låsa displayen för att förhindra att den används i vissa situationer. Håll knappen intryckt i tre sekunder för aktivera/inaktivera. Medan displayen är låst kan inga ändringar göras av inställningarna på displayen. Is- och vattenavtappningen är inaktiverad. Indikatorn blinkar och en varningssignal ljuder.

5 Dörr öppen

Den här lampan tänds varje gång dörrarna öppnas. Om en dörr lämnas öppen i fem minuter eller mer ljuder en larmsignal och displayen tänds tills dessa att dörrarna stängs. Tryck på valfri knapp för att temporärt återställa larmet. Kontrollera att inga livsmedel blockerar dörren.

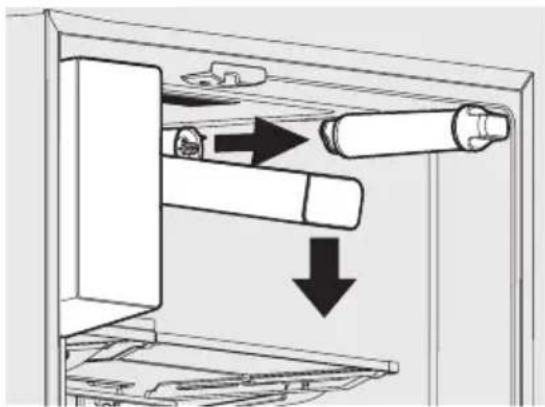

6 Byt vattenfilter

Displayen tänds var sjätte månad eller när filtret behöver bytas. Byt ut filtret och håll in "Reset Water Filter" (Återställ vattenfilter) i tre sekunder för att rensa varningen på displayen. Se avsnittet "Byte av filter" för vidare information.

7 Byt luftfilter

Displayen tänds var sjätte månad eller när filtret behöver bytas. Byt ut filtret och håll in "Reset Air Filter" (Återställ luftfilter) i tre sekunder för att rensa varningen på displayen. Se avsnittet "Byte av filter" för vidare information.

8 Vatten

Tryck på "Water" (Vatten) för att hålla upp vatten. En indikatorlampa tänds ovanför den aktiva funktionen.

9 Isbitar

Tryck på "Cube" (Isbitar) för att tappa ut isbitar. En indikatorlampa tänds ovanför den aktiva funktionen.

10 Krossad is

Tryck på "Crush" (Krossad is) för att tappa ut krossad is. En indikatorlampa tänds ovanför den aktiva funktionen.

11 CoolMatic

Funktion för snabbkylning av livsmedel i kylskåpsdelen. Använd den här funktionen när du lägger in flera produkter i kylskåpet på en gång. Funktionen stängs av automatiskt efter sex timmar.

12 Återställ luftfilter

Håll in knappen i tre sekunder för att återställa varningen efter filterbyte.

13 Återställ vattenfilter

Håll in knappen i tre sekunder för att återställa varningen efter filterbyte.

14 WiFi-anslutning

Håll knappen intryckt i tre sekunder för aktivera/inaktivera den trådlösa uppkopplingen.

När LED-indikatorn tänds är produkten ansluten.

När LED-indikatorn blinkar håller produkten på att anslutas eller under konfiguration.

Om LED-indikatorn inte lyser är WiFi- anslutningen avstängd.

1. KONFIGURATION AV WIFI-ANSLUTNING

I det här kapitlet beskrivs hur du ansluter det smarta kylskåpet till WiFi-nätverket och länkar det till din mobila enhet.

Med hjälp av den här funktionen kan du ta emot meddelanden på samt kontrollera och övervaka kylskåpet från din mobila enhet.

Frekvens/ WiFi: 2,4 GHz / 802,11 bgn Protokoll

Effekt WiFi 2,4 GHz: <20 dBm

Kryptering WPA-PSK, WPA2-PSK, WPA3-Personal

Anslut din maskin för att få full tillgång till funktioner och service som kan behövas:

• Trådlöst 2,4 GHz-nätverk hemma med aktiverad internetanslutning.
• Mobil enhet ansluten till ett trådlöst hemnätverk.

1.1 Installera mobilappen

När du ansluter kylskåpet till appen ska du stå nära det med mobilenheten (Android eller iOS). Se till att den mobila enheten är ansluten till samma trådlösa nätverk som kylskåpet ska anslutas till.

1. Gå in i tillämplig appbutik på din enhet.
2. Ladda ner appen på din mobila enhet från Google Play (Android) eller App Store (iOS) och installera appen på din mobila enhet.
3. Öppna appen och registrera dig för att skapa ett konto.

1.2 Konfigurera produktens trådlösa anslutning

1. Följ anvisningarna i appen för att ansluta kylskåpet. Appen ber dig att aktivera kylskåpets WiFi-uppkoppling (det gör du på appen).

2. Håll ner WiFi-ikonen på kylskåpet i 3 sekunder tills det hörs ett pip för att starta WiFi-systemet.

1. Efter några sekunder visar kylskåpets användargränssnitt AP och är redo att gå vidare till nästa steg i appen.

1. Följ anvisningarna i appen för att slutföra uppkopplingsprocessen.

2. När kylskåpet har anslutits slutar WiFi-ikonen att blinka och lyser med fast sken och på skärmen visas dina önskade temperaturer på nytt. Fortsätt följa anvisningarna i appen för att slutföra registreringen och namnge kylskåpet.

Efter lyckad initiering växlar anslutningsindikatorn från blinkande till fast sken. På displayen visas inställd temperatur.

1.3 Inaktivera/återställa produktens trådlösa anslutning

1. Du kan temporärt inaktivera WiFi-uppkopplingen genom att hålla WiFi-knappen intryckt i 3 sekunder. WiFi-ikonen slocknar och det hörs ett pip. När WiFi-uppkopplingen är inaktiverad kan du automatiskt återupprätta anslutningen genom att på nytt hålla knappen intryckt i 3 sekunder.

Efter återställning kan anslutningsindikatorn vara släckt. Vänta några sekunder tills den slås på.

1. Du återställer WiFi-konfigurationen genom att hålla WiFi-knappen och knappen för återställning av vattenfilter intryckta samtidigt i 10 sekunder. När konfigurationen har återställts ljuder ett pip från kylskåpet och dina önskade termperaturer återställs. För att sedan återupprätta anslutningen behöver du upprepa samtliga steg i avsnitt 1.2, Konfigurera kylskåpets trådlösa anslutning. Du kan också göra detta via appen.

Reset 3 Wi-Fi 3s

OBS!

Kontrollfunktioner och larm varierar beroende på modell.

Larm

HI-indikator för hög temperatur

En temperaturökning i kylen eller frysen (t.ex. på grund av ett tidigare strömavbrott) indikeras på följande sätt:

• Blinkande HI -lampa på motsvarande utrymmes display.
• Larmsignal ljuder var 10:e sekund tills larmet kvitteras.

Tryck på valfri knapp eller öppna dörren för att återställa larmet.

• Summern stängs av.
• Displayen visar den högsta uppnådda temperaturen i tio sekunder. Därefter visas återigen den inställda temperaturen.

Kontakta ett auktoriserat servicecenter om det höga temperaturtillständet inte alls har förbättrats efter 60 minuter.

Vattenfilter

När den här lampan tänds behöver vattenfiltret bytas. Byt vattenfiltret var sjätte månad eller när 450 liter vatten har hållts upp. Håll in knappen i tre sekunder för att återställa det. En signal ljuder en gång när filtret har återställts.

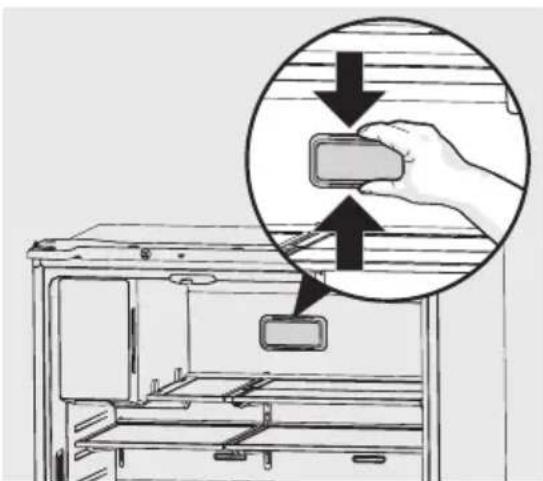

Luftfilter

När den här lampan tänds behöver luftfiltret bytas. Byt luftfilter var sjätte månad. Håll in knappen i 3 sekunder för att återställa det. En signal ljuder en gång när filtret har återställts.

Dörr

Om en dörr har lämnats i minst fem minuter ljuder ett larm och indikatorn för öppen dörr tänds på displayen. Larmsignalen stängas av genom att stänga dörren eller trycka på valfri knapp. Kontrollpanelen återgår till normal funktion när dörren stängs.

Felsignal

En larmsignal ljuder om användaren försöker välja ett alternativ som inte är tillgängligt.

Läge för grader Celsius/Fahrenheit

Håll in +- och —knapparna på kylskåpssidan i fem sekunder.

Därefter ljuder en bekräftelsesignal och mättenheten för temperaturvisning ändras direkt på sifferdisplayen (till den andra temperaturskalan). Temperaturvärdet ändras således också.

Demoläge

Håll in +- (frys) och --knapparna (kyl) i tio sekunder för att aktivera demoläge.

- När man håller knapparna i tio sekunder händer följande:

• Ikonen "Demo" tänds.
• Bekräftelsesignalen ljuder.

- Håll in +- (frys) och —knapparna (kyl) i tio sekunder för att inaktivera demoläge.

• Ikonen "Demo" tänds.
• Avbrytsignalen ljuder.

Programvaran i den här produkten innehåller komponenter som är baserade på gratis och öppen källkod. Electrolux är ytterst tacksamma för de bidrag som grupperna för den öppna programvaran och robotteknik har tillfört utvecklingsprojektet.

För att få åtkomst till de kostnadsfria programvarukomponenterna med öppen källkod, vars licensvillkor kräver publicering, och för att se fullständig upphovsrättsinformation och tillämpliga licensvillkor, besök: http://aeg.opensoftwarerepository.com (mapp NIUS).

MULTISWITCH °C Freezer -2° 0° 3° 7° Lock 3 Sec Meat and Fish Cold Drinks Deli Snacks Cellar 1 2 3 4 5 6

WARNING!

Använd inte MultiSwitch-lådan för förvaring av färska livsmedel eftersom det finns risk för att de fryser till is och att frukt och bladgrönsaker som förvaras i lådan skadas.

Använda MultiSwitch-lådans reglage

1 Lådan är automatiskt låst som standard för att förhindra oönskad användning. Om du vill ändra inställningarna för lådan måste den först låsas upp. Lås upp den genom att hålla in HÄNGLÅS -ikonen i tre sekunder. Om du inte gör något låser systemet lådan igen efter tio sekunder.

WARNING!

Förvara inte glasflaskor i MultiSwitch-lådan när temperaturen är inställd på läge Freezer (Frys), Meat/seafood (Kött/fisk och skaldjur) eller Cold drink (Kylda drycker). Glaset kan spricka och splittras och orsaka fysiska skador.

Frys:

2 Om du vill ändra lådans temperatur när den är inställd på frystemperatur använder du kontrollpanelen på framsidan av dörren. När du ändrar temperaturen på displayen ändras temperaturinställningen för både lådan OCH frysdelen.

Kylskåp:

3 När du väljer Meat and Fish (Kött och fisk) ställs lådans temperatur in på -2°C. En signal ljuder för att bekräfta valet. Använd den här inställningen för kortvarig förvaring. Allt kött som ska förvars mer än två dagar bör frysas.
4 När du väljer Cold Drinks (Kylda drycker) ställs lådans temperatur in på 0°C. En signal ljuder för att bekräfta valet.
5 När du väljer Deli/Snacks (Delikatesser/snacks) ställs lådans temperatur in på 3 °C. En signal ljuder för att bekräfta valet.
6 När du väljer Cellar (Källare) ställs lådans temperatur in på 7 °C. En signal ljuder för att bekräfta valet.

7. ANVÄNDA DISPENSERN

7.1 Använda ismaskinen efter installation

Innan du gör is för första gången måste du fläda vattentillförselsystemet. Luft i nya ledningar kan resultera i att två eller tre isproduktionscykler går tomma. Vidare, om systemet inte flödas kan det hända att de första isbitarna är missfärgade eller smakar konstigt.

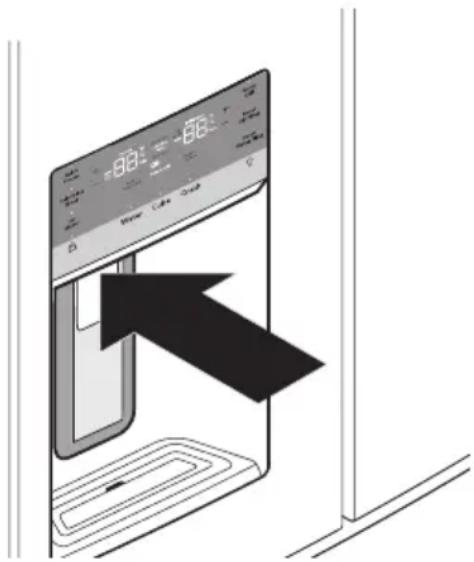

7.2Flöda vattentillförselsystemet

1. Börja fylla systemet genom att hålla ett dricksglas mot dispensern.
2. Håll glaset på plats tills vatten börjar komma ut ur pipen. Det kan ta ca 1½ minut.
3. Fortsätt hälla upp vatten i ungefär fyra minuter för att skölja ut orenheter ur system och rörskarvar (avbryt för att tömma glaset efter behov).

Vattendispensern har en inbyggd mekanism som stänger av vattenflödet efter tre minuters kontinuerligt flöde. Du återställer avstängningsmekanismen helt enkelt genom att släppa ut dispenserpaddeln.

OBS!

Efter de första 750 ml kommer vattnet att hålla rumstemperatur tills tanken har fyllts på igen och tillräckligt med tid har gått för att kyla ned de nästföljande 750 ml med vatten. Det kan ta upp till åtta timmar att kyla ner vattnet.

7.3 Användning och skötsel av ismaskin

När kylskåpet har installerats ordentligt och kylts ner i flera timmar kan ismaskinen producera is på ett dygn. Ismaskinen fyller på isfacket bakifrån. Tappa av lite is för att tvinga isen i facket framåt. På så sätt ser du till att facket fylls helt och hållet.

7.4 Ismaskinens och förvaringsfackets kapacitet

Den här ismaskinen producerar 1 kg is per dygn. Isfacket har plats för ca 1,6 kg is.

7.5 Slå färskismaskinen på och av

VIKTIGT!

Ismaskinen slås till på fabriken så att den kan börja arbeta så snart kylskåpet har installerats. Om det inte går att ansluta vattentillförseln ska ismaskinens strömbrytare ställas om till läge Off (Av) eftersom ismaskinens påfyllningsventil annars kan avge ett ljudligt knattrande buller när den försöker arbeta utan vatten.

Istillverkningen regleras av ismaskinens på/av-funktion på kontrollpanelen. Tryck på strömbrytaren för att slå ismaskinen på och av.

OBS!

Ismaskinen har också en inbyggd signalarm i plast som automatiskt avbryter isframställningen när isfacket är fullt. Denna signalarm bör inte användas för att stoppa ismaskinen manuellt.

VIKTIGT!

När ismaskinen stängs av slutar den helt enkelt att göra is. Den is som redan finns i maskinen kan tappas av och vatten kan fortfarande hållas upp.

VIKTIGT!

Ibland kan det hända att isbitar i facket eller i den is som tappats av är ovanligt små. Det är något som kan hända vid normal isframställning med maskinen. Om det händer ofta kan det vara ett tecken på lågt vattentryck eller att vattenfiltret behöver bytas. När vattenfiltret närmar sig slutet av sin tekniska livslängd och sätts igen av partiklar kommer mängden vatten som tillförs ismaskinen under varje cykel att minska. Tänk på att om det har gått sex månader eller mer sedan det senaste bytet av vattenfiltret ska det bytas. Om kranvattnet är av dålig kvalitet kan det hända att filtret behöver bytas oftare.

FÖRSIKTIGHET!

Om det vatten som tillförs kylskåpet är avhärdat är det viktigt att avhärdaren underhålls ordentligt. De kemikalier som används i vattenavhärdaren kan skada ismaskinen.

7.6 Praktiska tips för ismaskinen/dispensern

• Om kylskåpet inte är anslutet till vattentillförseln eller om vattnet är avstängt ska ismaskinen också stängas av (se föregående avsnitt).
• Vissa ljud är normala när ismaskinen är i gång och arbetar:
• Motorn går.
• Is som droppar ner i isfacket.
• Vattenventilen som öppnas eller stängs.

• Rinnande vatten.

• Om en stor mängd is behövs vid ett enskilt tillfälle är det bäst att ta isbitarna direkt från isfacket.

• Isbitar som förvarats för länge i facket kan smaka konstigt. Töm isfacket enligt beskrivningen nedan.

• När du tappar av isbitar är det normalt att det följer med en smärre mängd ispartiklar följer med de hela isbitarna.

• För att undvika stänk bör isen tappas av i glaset/tillbringaren innan du fyller på med vätska.

• Det är normalt att isfacket fylls upp till kanten.

7.7 Rengöra ismaskinen

Rengör ismaskinen och isfacket regelbundet, i synnerhet om du ska åka på semester eller flytta.

1. Stäng av ismaskinen.
2. Avlägsna isfacket genom att dra det rakt ut.
3. Töm isfacket och rengör det omsorgsfullt med hjälp av milt diskmedel. Använd inte skarpa rengöringsmedel eller rengöringsmedel med slipverkan. Diska inte facket i diskmaskin. Skölj med rent vatten.
4. Låt isfacket torka ordentligt innan du sätter tillbaka det i frysen.
5. Sätt tillbaka isfacket. Slå på ismaskinen.

Avlägsna och töm isfacket om:

• Ett längre strömavbrott (minst en timme) som gör att isbitarna i facket smälter och fryser ihop efter att strömmen återställts så att dispensermekanismen sätts igen och fastnar.
• Isdispensern används sällan. Isbitarna fryser ihop i facket så att dispensermekanismen sätts igen och fastnar.

Avlägsna isfacket och skaka loss isbitarna och rengör det enligt anvisningarna ovan.

FÖRSIKTIGHET!

Använd ALDRIG en ispik eller liknande vasst redskap för att bryta sönder isen. Detta skulle kunna isfacket och dispensermekanismen. Använd varmt vatten för att få loss is som fastnat. Se till att isfacket är helt torrt innan du sätter tillbaka det.

VIKTIGT!

När du avlägsnar eller sätter tillbaka isfacket ska undivika att rotera skruven i isfacket. Om skruven roteras oavsiktligt ska den riktas in på nytt genom att du vrider den i steg om 45 grader (se nedan) tills dess att isfacket passar in ordentligt i drivmekanismen. Om skruven inte är korrekt inriktad när du sätter tillbaka isfacket i

kylskåpet kan is inte tappas av. Det kan också hända att luckan för färska livsmedel inte går att stänga ordentligt med följd att varm luft tränger in i facet för färska livsmedel.

Skriv

Justera isfacksskruv

8. FÖRVARINGSFUNKTIONER

FÖRSIKTIGHET!

Hantera härdade glashyllor försiktigt för att undvika person- och egendomsskador. Hyllor kan gå sönder plötsligt om vid hack eller repor eller om de utsätts för plötsliga temperaturförändringar. Låt glashyllorna anta rumstemperatur innan de rengörs. Diska inte i diskmaskin.

OBS!

Funktioner varierar från modell till modell.

Hyllornas placering kan enkelt justeras i avdelningarna för färska livsmedel efter behov. Hyllorna har monteringsfästen som fästs i de skårade stöden längst in i varje fack.

8.1 Flytta om hyllor

1. Plocka bort alla matvaror från hyllan.
2. Lyft upp framkanten och dra ut hyllan.
3. Byt plats genom att sätta monteringsfästenas krokar i önskade stödskåror.
4. Sänk ner hyllan och lås den plats.

Så här justerar du den vändbara hyllan:

1. Plocka bort matvarorna från hyllan.
2. Lyft upp hyllans högra kant och för åt vänster mot ismaskinen.

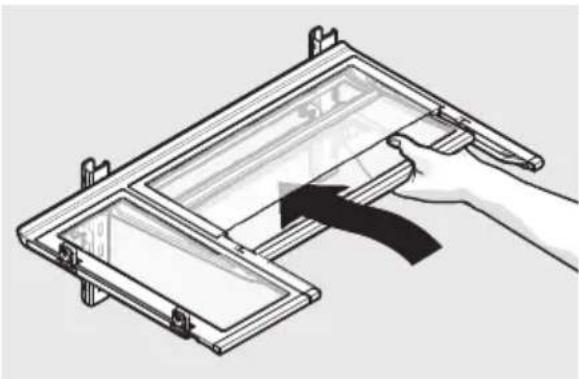

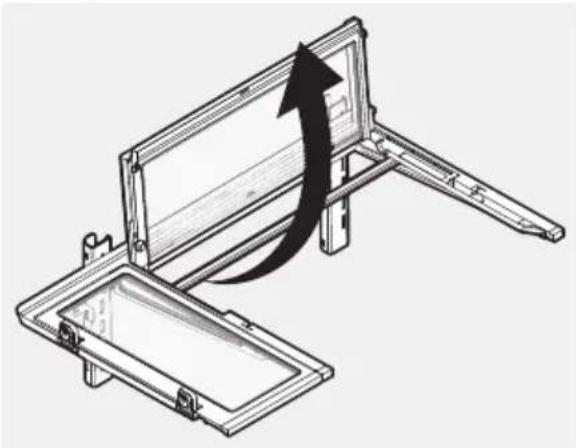

Så här justerar du den utdragbara underhyllan/den vändbara hyllan:

1. Skjut den främre halvan av hyllan inåt, mot utrymmets bakre del, tills den bakre halvan av hyllan faller ner och fortsätt därefter att försiktigt föra den främre halvan inåt och under den bakre halvan av hyllan.

1. Med den främre halvan helt nedanför den bakre halvan, lyft upp framänden av hyllan för att vända den uppåt, mot utrymmets bakre ände.

Kylskåpet har ett antal olika förvaringslådor.

Automatiska Ultra Fresh-grönsakslådor (med automatisk luftfuktighetsreglering)

Grönsakslådorna är avsedda för förvaring av frukt, grönsaker och andra färska livsmedel. Grönsakslådor har en funktion för automatisk reglering av luftfuktighet (med utbytbart membran) på sidan av grönsakslådan under luftfuktighetsregleringskåpan. Du kan beställa reservmembran på www.aeg.com.

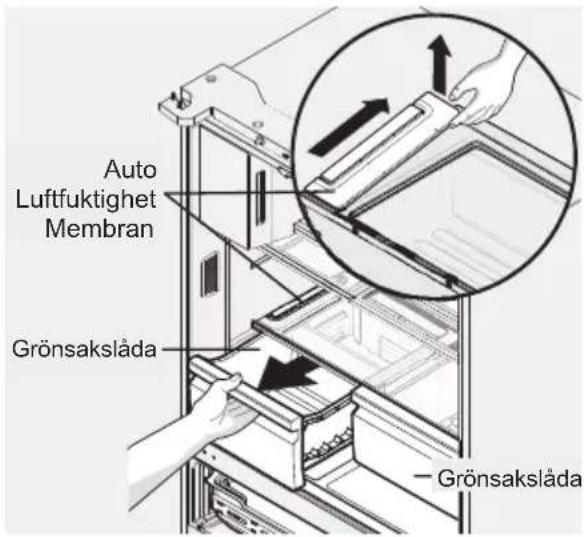

Följ anvisningarna nedan för att avlägsna membran i funktionen för automatisk luftfuktighetsreglering:

1. Sträck in handen till baksidan av luftfuktighetsregleringskåpan.
2. Dra kåpan uppåt.
3. Dra kåpan mot utrymmets bakre ände och avlägsna den.
4. Tvätta luftfuktighetsmembran med vatten och diskmedel
5. Sätt tillbaka käprna genom att följa stegen ovan i omvänd ordning. Upprepa proceduren för båda grönsakslådorna.

Auto Luftfuktighet Membran Grönsakslåda — Grönsakslåda

Avlägsna automatisk luftfuktighet Kontrollmembran

OBS!

Tillverkaren rekommenderar inte att det automatiska luftfuktighetsmembranet byts ut såvida inte det skadas eller förstörs. Reservmembran finns att köpa från www.aeg.com

Följ anvisningarna nedan för att ta ut Ultra Fresh-lådorna för rengöring:

1. Dra ut förvaringslådan så längt det går.
2. Lyft framkanten en aning och dra ut lådan.

Avlägsna ultrafärskläda

Snack Zone – infällda snackslådor

Dessa lådor är idealiska för förvaring av charkprodukter och ostar.

Gör så här för att öppna lådorna: För tillbaka locket för att komma åt lådorna.

L=1.5×10⁻⁶

Öppna snackszon Infällda snacklådor

Följ anvisningarna nedan för att flytta dörrfack längs skenan:

1. Vinkla facket så att bakdelen av facket så att det inte vidrör dörren, men kroken fortfarande är ihakad.
2. För facket längs skenan till önskat läge.
3. Sänk facet på plats.

Följ anvisningarna nedan för att flytta dörrfack mellan olika skenor:

1. Lyft upp facket för att lossa kroken.
2. Flytta facket till önskad plats på skenan.
3. Tryck in fackets krok i skenan så att den hakar i.

8.3 Frysfunktioner (varierar beroende på modell)

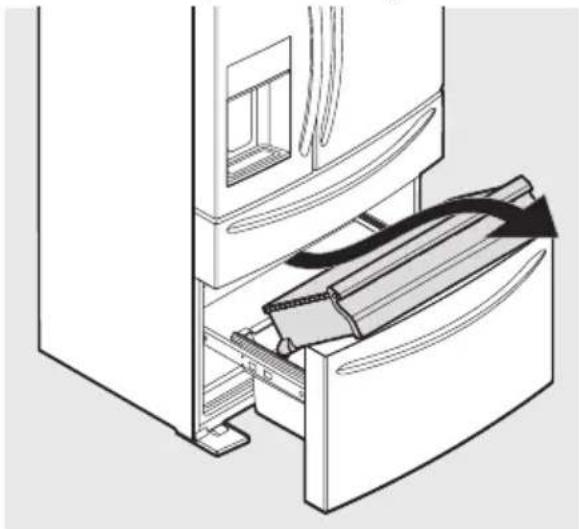

Följ anvisningarna för att avlägsna den övre fryslådan:

1. Öppna frysdelen helt.
2. Lyft upp och ut den övre fryslådan.
   Följ stegen i omvänd ordning för att sätta tillbaka lådan.

VIKTIGT!

Lådan är försedd med hjul i botten. Se till att alla hjul är inriktade på skenorna så att de löper smidigt. Om luckan inte är ordentligt inriktad kommer detta att leda till problem med dörrens funktion.

OBS!

Om korgen inte vilar på stabiliseringsstagets fästklämma kan lädan inte stängas ordentligt.

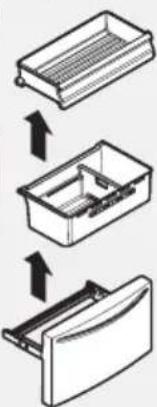

Följ anvisningarna för att avlägsna fryskorgen:

1. Öppna frysdelen helt.
2. Lyft upp korgen och ta bort den.
   Följ stegen i omvänd ordning för att sätta tillbaka lädan.

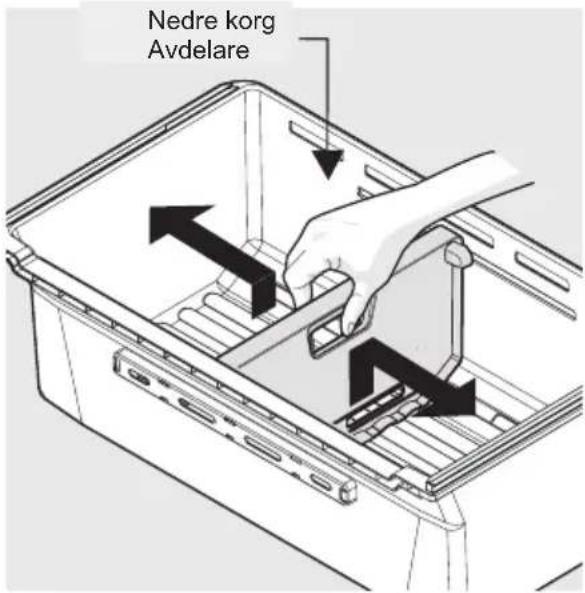

8.4 Avdelare

Fatta tag i den nedre avdelaren och dra försiktigt uppåt för att föra den till nästa läge. (Avdelaren kan inte tas bort.)

Nedre korg Avdelare

Plastavdelare för nedre korg

9. ANSLUTA VATTENFÖRSÖRJNING

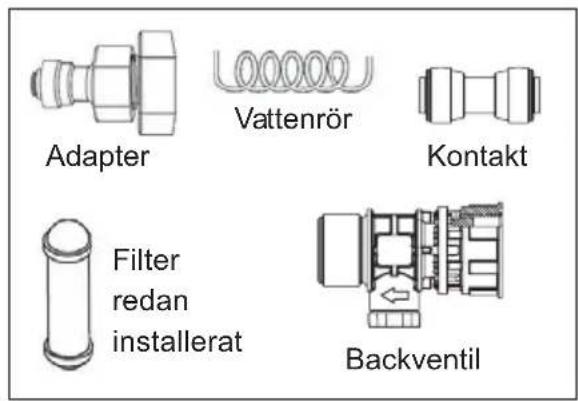

Sats för vattenförsörjning

Kontrollera delarna nedan för installation av vattenförsörjning.

Adapter Vattenrör Kontakt Filter redan installerat Backventil

WARNING!

För att undvika elektriska stötar, som kan leda till dödsfall eller allvarliga personskador, koppla ur kylskåpet från elnätet innan du ansluter en vattenledning till kylskåpet.

1. När du installerar vattenrören, se till att de inte är nära någon varm yta.

2. Vattenfiltret "filtrerar" endast vatten, det eliminerar inga bakterier eller mikrober.

3. Om vattentrycket inte är tillräckligt högt för att köra ismaskinen, ring den lokala rörmokaren för att få en extra vattentryckspump.
4. Filtrets hållbarhet beror på hur mycket det används. Vi rekommenderar byte av filtret minst en gång i halvåret (se "byta filter").
5. Använd tätningstejp vid varje anslutning av rör/ledningar för att säkerställa att det inte finns något vattenläckage.
6. Vattenröret ska anslutas till kallvattenledningen.

OBS

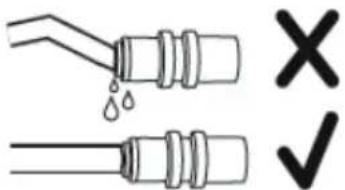

Se till att du ansluter enheten till vattenförsörjning korrekt, utan några veck eller vridningar.

OBS

Enligt EN61770 är enheten utformad för att tillåta vattenflöde i endast en riktning för att förhindra tillbakaflöde och föroreningar från att återvända till vattenkällan.

OBS

Om du behöver byta ut enheten måste du använda ett nytt vatteninlopp.

Installationsprocedur

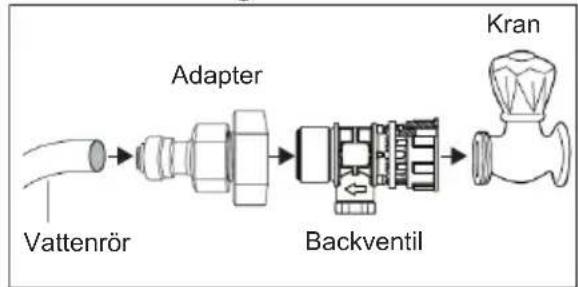

Anslut backventilen till kranvattenledningen


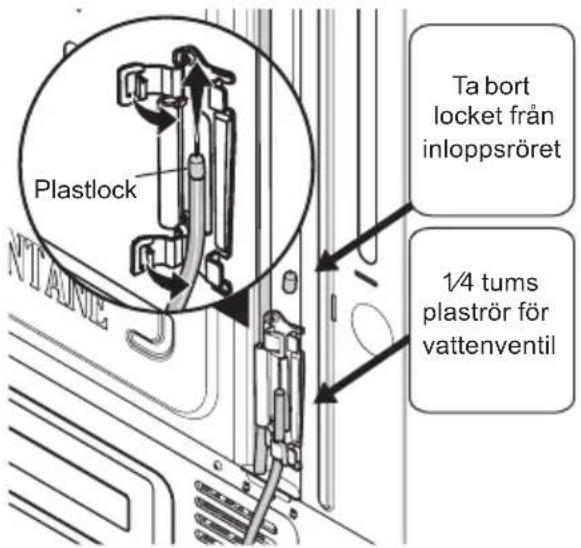

1. pna läsklämmorna och fånga vatten som kommer från kylskåpet. Ta bort plastlocket från vatteninloppskopplingen och kassera locket. Sätt tillbaka de anslutna rören i klämmorna och lås klämmorna på plats för att hålla rören i rätt läge.

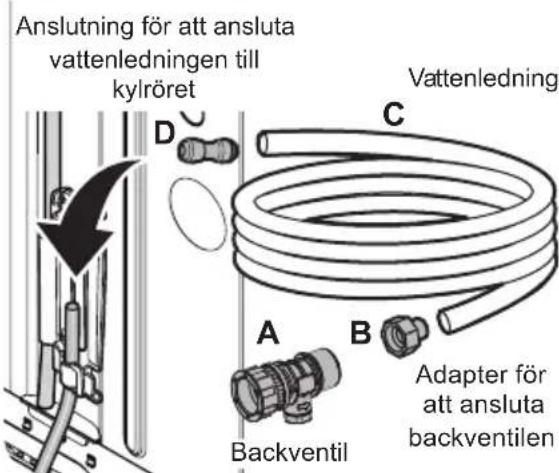

Plastlock Ta bort locket från inloppsröret 1/4 tums plaströr för vattenventil

Anslutning för att ansluta vattenledningen till kylröret Vattenledning C D A B Adapter för att ansluta backventilen Backventil

1. Fäst backventilen (artikel A) till kranvattnet. Placera backventilens svivelmutter rakt på hanens gänga för kranvatten. Dra åt till 3 Nm. Se till att metallringen sitter korrekt på den tandade delen av svivelmuttern. Anslut adaptern (artikel B) till backventilen. Anslut vattenledningen (artikel C) till adaptern (artikel B). Medan du håller den andra änden av vattenledningen i en hink eller diskho, slå på vattenförsörjningen för att eliminera luft och rengör vattenledningen. Stäng av vattenförsörjningen.
2. Ta bort plastskyddet från kylröret och anslut vattenledningen (artikel C) till kylröret med hjälp av anslutningen (artikel D) som visas i fig. Se till att rören är helt införda i anslutningen.
3. Slå på vattentillförseln och kontrollera om det finns läckor vid anslutningarna. Upprepa läckagekontrollerna med lämpliga intervall.
4. Efter installation av kyl- och vattenledningssystem, välj "VATTEN" på kontrollpanelen och tryck i 1–2 minuter för att tillföra vatten till vattentanken och dispenservattnet.

Underhållsanvisningar för backventil

Återflödesskydd är dynamiska komponenter och utsätts därför för slitage. I enlighet med DIN EN 806-5:2012 ska återflödesskydd av typen EA eller EC underhållas genom en regelbunden årlig inspektion. Ta även hänsyn till enskilda nationella bestämmelser.

Inspektion

Under inspektion ska följande punkter kontrolleras:

• Fastställa riskerna, för de tappunkter som är anslutna till återflödesskyddet, oförändrat till den tekniska regeln DIN EN 1717 avsnitt 5, så att återflödesskyddet fortfarande är lämpligt för att säkra försörjningen
• Renlighet runt
• Inget läckage, korrosion eller skada
  • Uppfyller installationskraven
• Tillgänglighet

Installationsriktlinjer för backventil

Backflödesskyddet kan installeras i valfri position. Det är dock fördelaktigt att installera i en horisontell rörledning med testöppningen vänd nedåt. I detta installationsläge garanteras optimal dränering. Det är viktigt att säkerställa god tillgänglighet för periodisk inspektion och underhåll.

Monteringsanvisningar för svivelmuttrar

För att undvika skador på svivelmuttrarna eller läckage i skruvanslutningarna, följ dessa monteringsanvisningar.

• Placera svivelmuttern rakt på gängan på hanen.
• Dra åt svivelmuttern till ett vridmoment på 3 Nm.
• Se till att metallringen sitter korrekt på den tandade delen av svivelmuttern.

• Kontrollera installationen för läckage.

• Upprepa läckagekontrollen med lämpliga intervall.

• Använd endast originaltätningar och reservdelar från A. u. K. Müller.

Efter installationen av återflödesskyddet ska tätheten kontrolleras.

Dessutom bör en avstängningsanordning (t.ex. avstängningsventilserie 52.009.100/\~200) tillhandahållas för att säkerställa att enheterna kan kontrolleras på ett säkert sätt.

10. BYTE AV FILTER

10.1 Luftfilter (utvalda modeller)

Luftfiltret sitter upptill i mitten av facket för färska livsmedel.

För att se till att filtreringen av lukter i kylskåpet är optimal ska luftfiltret bytas var sjätte månad (Replace Air Filter [Byt luftfilter] på displayen indikerar att filtret behöver bytas efter sex månader).

1. Avlägsna luftfilterkåpan genom att trycka ihop käpan upp- och nedtill och avlägsna den från filterinsatsen.
2. Avlägsna det gamla filtret och kassera det.
3. Packa upp det nya filtret och för in det i huset. Filtrets öppna sida (kolmedium) ska installeras vänt mot luftporten (hålet) i Multiflow.
4. Sätt tillbaka luftfilterkåpan genom att trycka ihop sidorna och snäppa det på plats igen.
5. Håll ner "Reset Air Filter" (Återställ luftfilter) på displayen i tre sekunder. När indikatorn slocknar har statusen återställts.

10.3 Beställa reservluftfilter

Använd endast originaldelar. Kontakta ett auktoriserat servicecenter.

10.4 Vattenfilter

Kylskåpet är utrustat med ett vattenfiltreringssystem. Med vattenfiltersystemet filtreras dricksvattnet som hålls upp liksom det vatten som används för att framställa is. Vattenfiltret sitter upptill på höger sida av facket för färska livsmedel.

10.5 Byte av vattenfilter

Byt vattenfiltret var sjätte månad för att se till att vattnet håller bästa möjliga kvalitet. Replace Water Filter (Byt vattenfilter) på displayen indikerar när det är dags att byta filter efter en standardvolym vatten (473 liter) har flödat genom systemet.

Om kylskåpet inte har använts på ett tag (t.ex. på grund av en flytt) ska filtret bytas innan kylskåpet installeras på nytt.

Följ anvisningarna nedan för att avlägsna kåpan: Dra kåpan framåt så att den faller ner och gör det möjligt att komma åt filtret.

Följ anvisningarna nedan för att sätta tillbaka kåpan: Tryck kåpan uppåt mot insatsen och tryck sedan den framåt mot skåpets bakre ände. Filterkåpan snäpper på plats igen.

10.6 Beställa reservvattenfilter

Använd endast originaldelar. Kontakta ett auktoriserat servicecenter.

Följ anvisningarna nedan för att byta vattenfiltret:

Det är inte nödvändigt att stänga av vattnet för att byte filtret. Se till att torka upp eventuella mindre mängder vatten som rinner ut under filterbyte.

1. Stäng av ismaskinen genom att hålla ner Ice Maker (Ismaskin) på displayen tills den slocknar.

2. Tryck ner framkanten på filterkåpan. Kåpan vinklas ner och frilägger vattenfiltret.

3. Avlägsna det gamla filtret genom att vrida det 90 moturs (åt vänster) för att lossa det.

4. För den gamla filterkassetten rakt ut ur huset och kassera den.
5. Packa upp den nya filterkassetten. För in det i filterhuset så längt det går med greppänden horisontellt.
6. Tryck försiktigt filtret inåt samtidigt som du roterar det medurs (åt höger). Filtret dras in av sig själv när det roteras. Rotera filtret 90 tills det tar stopp och greppänden står vertikalt. Ett mycket svagt klick kan höras när filtret låsas på plats.

7. Tryck ett dricksglas mot vattendispenserna samtidigt som du kontrollerar att det inte förekommer några läckor på filterhuset. Det är normalt att systemet stänker, sprutar och fräsar medan den dispensern avluftas.

8. Fortsätta hälla upp vatten i 3–4 minuter. Det kan vara nödvändigt att tömma och fylla på behållaren flera gånger.

9. Stäng av ismaskinen genom att hålla ner Ice Maker (Ismaskin) på displayen tills den tänds.
10. Håll in Reset Water Filter (Återställ vattenfilter) på displayen i tre sekunder. När indikatorn slocknar har vattenfiltrets status återställts.
11. Sätt tillbaka filterkåpan genom att trycka upp den och snäppa den på plats.

11. INSTALLATION

WARNING!

Se kapitlet om säkerhet.

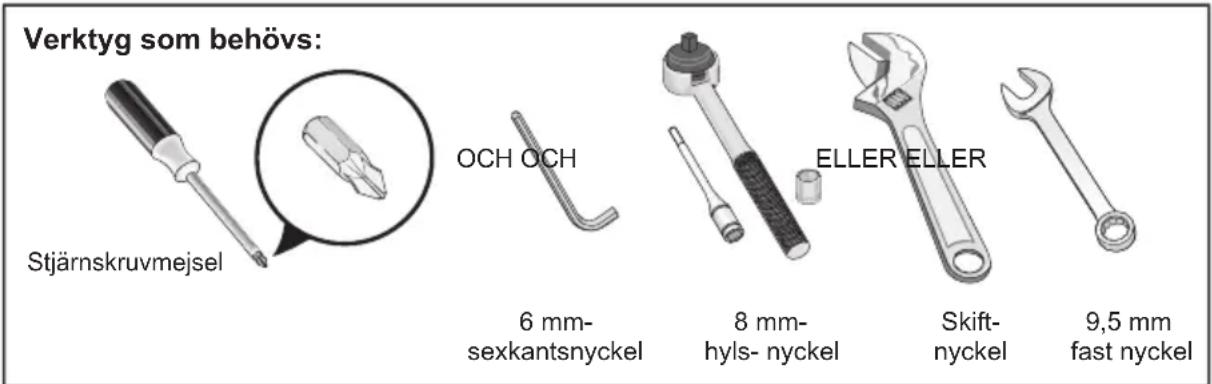

Verktyg som behövs: Stjärnskruvmejsel OCH OCH 6 mm- sexkantsnyckel 8 mm- hyls- nyckel ELLER ELLER Skift- nyckel 9,5 mm fast nyckel

Denna bruksanvisning innehåller allmänna installations- och specifika användningsanvisningar för den här modellen. Du bör anlita en servicefirma eller köksinstallatör för att installera kylskåpet. Använd kylskåpet endast i enlighet med bruksanvisningen. Följ de första viktiga stegen innan du sätter i gång kylskåpet.

11.1 Placering

- Välj en plats som är nära ett jordat (utan jordfelsbrytare) vägguttag. Du får inte använda inte en förlängningssladd eller adapterkontakt.

• Placera om möjligt kylskåpet så att den inte utsätts för direkt solljus eller på avständ från spis, diskmaskin eller andra värmekällor.
• Kylskåpet måste installeras på ett plant golv som är tillräckligt kraftigt för att kunna bära upp ett fullt kylskåp.
• Tänk på tillgången till vattentillförsel för modeller utrustade med en automatisk ismaskin.
• För att säkerställa produktens bästa funktionalitet bör du inte installera den i närheten av en värmekälla (ugn, radiator, spis eller håll)

FÖRSIKTIGHET!

Installera inte kylskåpet på platser där temperaturen kommer att understiga 10 °C eller överstiga 43 °C eftersom kompressorn inte kan upprätthålla korrekta temperaturer i kylskåpet.

Blockera inte gallret längst ned på framsidan av kylskåpet. Det är viktigt att luftcirkulationen är tillräcklig för att kylskåpet ska fungera ordentligt.

11.2 Installation

Se till att följande fria utrymmen iakttas för att underlätta installation, ordentlig luftcirkulation och anslutning av vattenledningar och elektricitet.

Upptill och 40 mm

på sidorna

Baksidan 30 mm

OBS!

Om kylskåpet placeras med dörrens gångjärn mot en vägg behövs ytterligare utrymme så att dörren kan öppnas ut vidare.

219 310 1146 120 120

11.3 Placering

Den här produkten är inte avsedd att användas inbyggd.

Den här produkten ska installeras i ett torrt, väl ventilerat rum inomhus.

Den här produkten är avsedd att användas vid omgivningstemperatur mellan 10 °C och 43 °C.

Om det på grund av olika skäl inte går att få rätt ventilation, kommer produkten att fungera korrekt men energiförbrukningen kan öka något.

Korrekt funktion av produkten kan endast garanteras inom angivet temperaturområde.

Kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter om du är osäker på var du ska installera produkten.

Produkten måste kunna skiljas från elnätet. Stickkontakten måste därför vara lätt att komma åt efter installation.

FÖRSIKTIGHET

Om produkten placeras mot en vägg ska de medföljande distanserna användas för att hålla det minimiavständ som anges i monteringsanvisningarna.

FÖRSIKTIGHET

Om produkten installeras intill en vägg, se installationsinstruktionerna för att förstå minsta avständ mellan väggen och den sida av produkten där gångjärnen sitter ge tillräckligt utrymme för att öppna dörren när delarna inuti kylskåpet tas bort (t ex vid rengöring).

11.4 Öppnande av dörr

Kylskåpet ska placeras i närheten av en bänk som livsmedel kan placeras på när de tas ut skåpet. För att se till att lådor och fryskorgar kan utnyttjas till fullo bör kylskåpet placeras så att de kan öppnas hela vägen.

11.5 Nivellering av kylskåp och inriktning av kylskåpsdörr (om nödvändigt)

Riktlinjer för slutgiltig placering av kylskåpet:

• Alla fyra hörn av kylskåpet måste stå stadigt på golvet.
• Framsidan bör vara något förhöjd för att se till att dörrarna stängs och förseglas ordentligt.
• Dörrarna ska vara inriktade och stå i jämnhöjd med varandra.

De flesta av dessa förhållanden kan uppfyllas genom att höja eller sänka de justerbara rullarna framtill.

Så här nivellerar du kylskåpet med hjälp av rullarna framtill:

1. Öppna fryslådan en aning.
2. Sänk anti-tippningsbenen tills de båda vidrör golvet. När de står på golvet använder du en tång för att justera dem.

Följ anvisningarna nedan för att höja enheten: Vrid benen medurs. Följ anvisningarna nedan för att sänka enheten: Vrid benen moturs.

1. Se till att båda dörrarna inte kärvar, att tätningarna ligger an mot kylskåpets yta på alla fyra sidorna och att kylskåpet står stadigt.

Dörr Dörr Tippskydd Ben

Följ anvisningarna för att slutföra justeringen av dörrarna i höjdled:

1. Öppna fryslådan så att det nedre gångjärnet syns.
2. Sätt i en 6 mm-sexkantsnyckel i axeln på det nedre gångjärnet.
3. Justera höjden genom att vrida med- eller moturs. Vrid medurs för att sänka dörren. Vrid moturs för att höja dörren. Standardinställningen är den lägsta höjden.

Höj

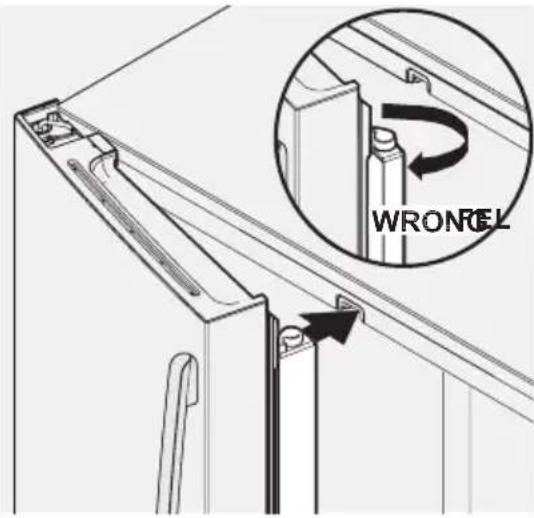

11.6 Kantlisten

Justera kantlisten för att se till att den griper i listgejden korrekt genom att se till att kantlisten är vänd så att den står vinkelrätt mot dörren för färska livsmedel. Om listgejden inte står i rätt läge finns det risk för att dörren inte går att stänga ordentligt.

WRONEL

12. ANVISNINGAR FÖR AVLÄGSNANDE AV DÖRRARNA

12.1 Föra igenom trånga utrymmen

Om kylskåpet inte går igenom dörröppningen kan kylskåpsdörrarna tas av. Kontrollera först genom att mäta dörröppningen.

Följ anvisningarna för att förbereda avlägsnande av dörrarna:

1. Se till att nätsladden har dragits ut ur vägguttaget.
2. Avlägsna alla livsmedel från dörrhyllorna och stäng dörrarna.

Följ anvisningarna nedan för att ta av kylskåpsdörrarna:

1. Öppna dörrarna till 90° vinkel.

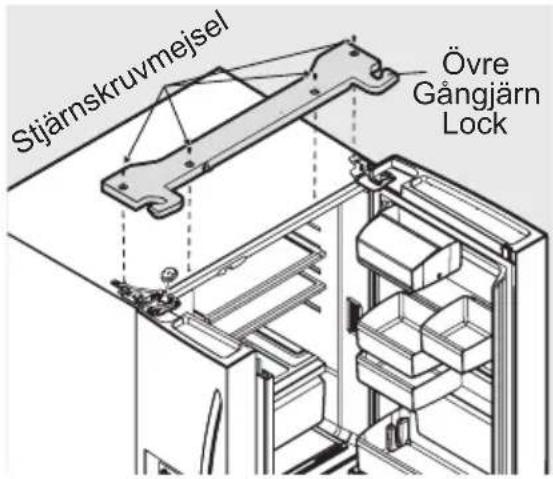

2. Lossa alla fem stjärnskruvarna från den övre gångjärnsbrickan och lyft upp den.

Stjärnskruvmeisel Övre Gångjärn Lock

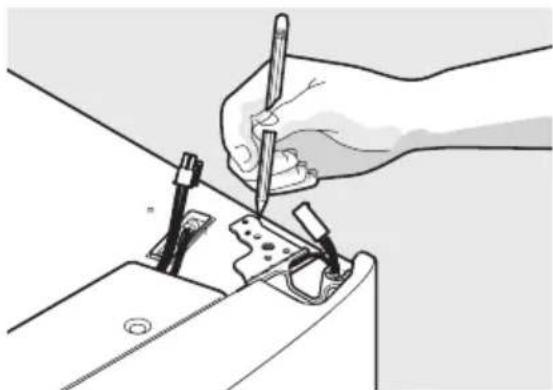

1. Rita konturerna runt dörrens övre gångjärn med en blyertspenna. Detta gör det lättare att montera dörrarna igen.
2. Lyft av den övre gångjärnsbrickan.

1. Koppla bort elkablaget som löper från dörren till gångjärnsbrickan.

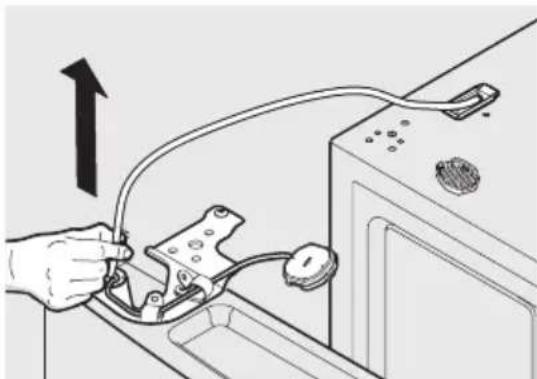

1. Dra försiktigt vattenledningen uppåt för att avlägsna den från dörren.

OBS!

Var försiktig när du drar av vattenledningen från dörren så att ledningen inte veckas.

Du ska dra ca 1,20 m av vattenledningen från kylskåpsdörren.

1. Avlägsna de tre 8 mm-skruvarna från båda de övre gångjärnen.

x2

1. För att komma åt det nedre gångjärnet behöver lådan dras ut. Skruva loss de tre nedre gångjärnsskruvarna och för gångjärnet inåt. Lyft upp dörren och avlägsna den från det nedre gångjärnet.

Avlägsnande av nedre gångjärn

FÖRSIKTIGHET!

Var noga med att ställa dörrarna åt sidan på en säker plats där de inte kan falla omkull så att de eller handtagen skadas eller orsakar personskada.

1. Följ proceduren i omvänd ordning för att montera tillbaka dörrarna.

VIKTIGT!

Se till att vattenledningen går genom hålet högst upp i dispenserfickan. Det finns också en metallindning på ledningen för att förhindra att den skadas genom att gångjärnet skaver mot den. Den behöver lindas om ledningen igen på rätt ställe vid återmonteringen (så att ledningen skyddas mot gångjärnet).

OBS!

Var försiktig när du för in vattenledningen igen och sätter tillbaka den övre gångjärnsbrickan så att ledningen inte veckas.

När båda dörrarna sitter på plats ska du se till att de inriktade mot och står i jämnhöjd med varandra (se avsnittet "Installation" för vidare information) och sätt tillbaka den övre gångjärnsbrickan.

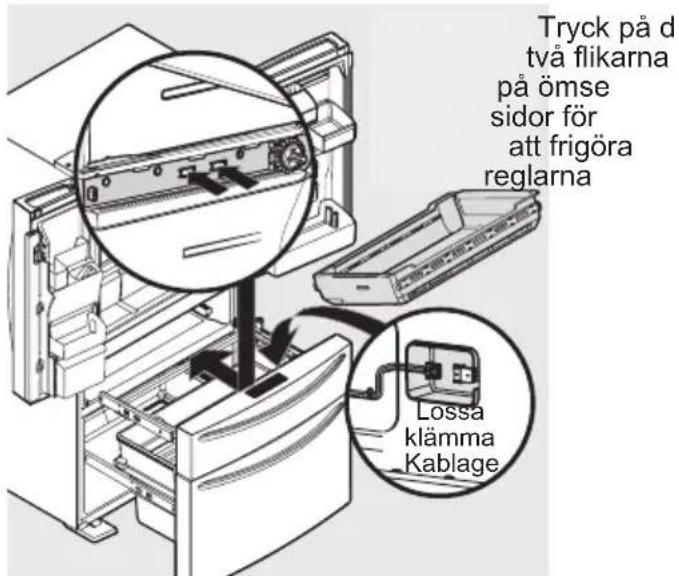

12.2 Följ anvisningarna nedan för ta bort MultiSwitch/MultiChill-lådan

1. Öppna lådan helt.

2. Ta ut korgen ur lädan.

3. Lossa klämma från kablaget på framsidan av lädan och flytta det ur vägen för lådskenorna.

4. Tryck in flikarna på listen och för skenan förbli flikarna på båda sidor för att avlägsna lädan helt från skåpet.

5. Följ stegen i omvänd ordning för att sätta tillbaka lådan.

Tryck på d två flikarna på ömse sidor för att frigöra reglarna Lossa klämma Kablage

12.3Avlägsnafryslåda

FÖRSIKTIGHET!

Lådan är tung. Var försiktig när du lyfter den.

1. Öppna lådan och dra ut den helt.
2. Ta ut fryslådan.
3. Ta ut fryskorgen.

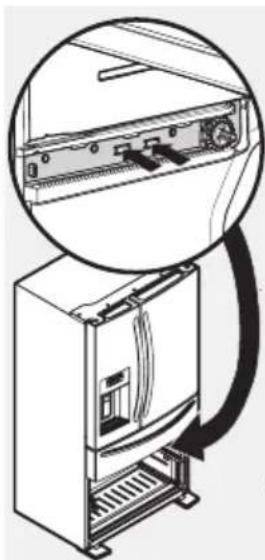

4. Inuti skåpet trycker du på de två flikarna på ömse sidor för att frigöra skenorna.
5. Avlägsna lädan med fästen och skenor.

Tryck på de två flikarna på ömse sidor för att frigöra reglarna

12.4 Sätta tillbakak fryslåda

1. Placera lädan med fästen och skenor inuti skåpet och klicka den på plats.

2. Sätt tillbaka korgen.

OBS!

Se avsnittet "Förvaringsfunktioner" för vidare anvisningar.

12.5 Ta bort lucktätningen

FÖRSIKTIGHET

Se till att du har stängt av produktens huvudbrytare innan du påbörjar reparationen.

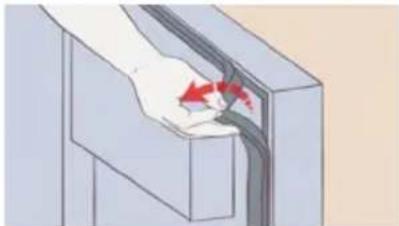

1. Placera tummen under förseglingen, den bästa metoden är att börja i hörnet. Ta tag i botten av den på sidan och dra tillbaka packningen.

1. Fortsätt sedan att föra den runt undersidan av tätningen och lyft sedan försiktigt bort den runt dörren.

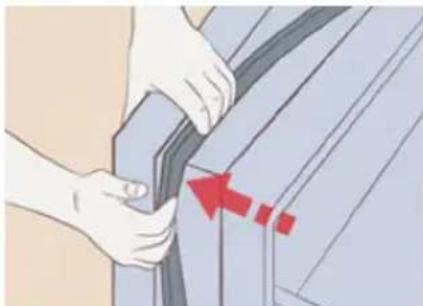

1. Ta den nya packningen, det bästa sättet att montera den är vid kylskåpsdörrens övre hörn. Tryck in kanten på den nya packningen i kanalen mellan hörnen och arbeta dig runt dörren. Innan du monterar de nedre hörnen och passar mellan dem. Arbeta slutligen ut jämnt upptill och sedan ned till mitten för att sprida ut överskottet jämnt på den längsta delen av tätningen.

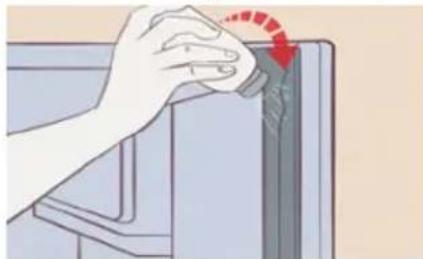

1. Applicera pulver. Använd lite babypuder eller talk för att förhindra att det fastnar.

1. Stäng kylskåpsdörren och öppna den flera gånger för att inspektera packningen. Du letar efter skeva områden på packningen. Upprepa denna process flera gånger.

13. PRAKTISKA RÅD OCH TIPS

Tips för att spara energi

Du bör följa tipsen nedan för att spara energi.

- Frys: Produktens interna konfiguration är det som säkerställer en effektiv energianvändning.

- Kylskåp: Den mest effektiva energianvändningen säkerställs i konfigurationen med lådorna i produktens nedre del och med hyllorna fördelade jämnt. Hur hyllorna är placerade i dörren påverkar inte energiförbrukningen.

- Öppna inte dörren för ofta och låt den inte stå öppen längre tid än nödvändigt.

- Frys: Ju kallare temperaturinställning, desto högre energiåtgång.

- Kylskåp: Ställ inte in för hög temperatur för att spara energi om det inte behövs för matens egenskaper.

- Om rumstemperaturen är hög och temperaturreglaget är inställt på en låg temperatur samtidigt som produkten är full med matvaror, kan kompressorn behöva arbeta kontinuerligt vilket medför att frost eller is bildas på avdunstaren. I så

fall ska temperaturreglaget ställas in på en högre temperatur för att den automatiska avfrostningen ska starta och för att på så sätt spara energi.

- Säkerställ god ventilation. Täck inte över ventilationsgaller eller hål.

Tips för kylning av färska livsmedel

• Facket för färsk mat är det som är markerat (på threatening plate) med
• Bra temperaturinställning som säkerställer bra förvaring av färsk mat är en temperatur lägre än eller exakt +4 °C.
• Högre temperaturinställning inuti produkten kan leda till kortare hållbarhet av matvarorna.
• Täck alltid maten för att bevara färskheten och aromen.
• Använd alltid stängda behållare för vätskor och livsmedel för att undvika smaker eller lukt i facket.
• För att undvika korskontaminering mellan kokt och rå mat, täck den kokta maten och separera den från den råa maten.
• Det bästa är att tina maten i kylen.
• Ställ inte in varm mat i kylskåpet. Se till att den har svalnat vid rumstemperatur innan du sätter i den.
• För att förhindra att mat kastas ska ny mat alltid placeras bakom den gamla.

Tips för kylning

• Kött (alla typer): lägg i lämplig förpackning och placera på glashyllan ovanför grönsakslådan. Förvara kött i högst 1-2 dagar.
• Frukt och grönsaker: rengör noggrant (ta bort jord) och lägg dem i en särskild låda (grönsakslåda).
• Exotiska frukter som banan, mango, papaya etc. ska helst inte förvaras i kylen.
• Grönsaker som tomater, potatis, lök och vitlök ska inte förvaras i kylen.
• Smör och ost: lägg i en lufttät behållare eller vira in i aluminiumfolie eller en plastpåse för att få ut så mycket luft som möjligt.
• Flaskor: sätt på kapsyl och sätt dem i dörrens flaskhylla eller (extrautr.) i flaskstället.

- Titta alltid på livsmedlens utgångsdatum för att veta hur länge de kan förvaras.

Tips för infrysning

• Aktivera FastFreeze-funktionen minst 24 timmar innan du lägger in mat i frysen.
• Innan färsk mat läggs i frysen ska den förslutas och packas in i: plastfolie eller plastpåse, lufttäta behållare med lock.
• Dela upp maten i mindre portioner för effektivare infrysning och upptining.
• Det är bra att sätta etiketter och datum på all fryst mat. Detta hjälper till att identifiera maten och veta när den bör ätas.
• Maten ska vara färsk när den fryses in för att bevara den goda kvaliteten. Särskilt frukt och grönsaker ska frysas efter skörd för att alla näringsämnen ska bevaras.
• Frys inte in flaskor eller burkar med vätska, särskilt inte de som innehåller kolsyra - de kan explodera i frysen.
• Ställ inte in varm mat i frysfacet. Låt varm mat svalna till rumstemperatur innan de läggs in i frysen.
• Undvik att lägga in färsk icke fryst mat bredvid redan fryst mat, eftersom den frysta maten då kan tina upp. Lägg in färsk icke fryst mat i den del av frysen där det inte finns någon fryst mat.
• Ät inte isbitar eller isglass direkt efter du har tagit ut dem ur frysen. Det finns risk för frostskador.
• Frys inte om mat som har tinat. Om maten har tinat, tillaga den, låt den svalna och frys därefter in den.

Tips för förvaring av frysta livsmedel

• Frysfacet är det som är markerat med
• Bra temperaturinställning som garanterar konservering av färsk mat är en temperatur som är mindre än eller lika med -18 °C.
• Högre temperaturinställning i produkten kan leda till kortare hållbarhet.

• Hela frysfacket är lämpligt för förvaring av frysta livsmedelsprodukter.

• Se till att det finns tillräckligt med utrymme runt maten så att luft kan cirkulera fritt.

• För korrekt förvaring, se etiketten på livsmedelsförpackningar där livsmedlets hållbarhet finns.
• Det är viktigt att förpacka maten på ett sådant sätt att vatten, fukt eller kondens inte kan komma in.

Shoppingtips efter att du har handlat mat:

• Se till att förpackningen är hel - annars kan maten bli dålig. Om förpackningen har svällt eller är våt, kanske det inte har förvarats under optimala förhållanden och upptining kan ha börjat.

• För att undvika att fryst mat börjar tina ska du köpa frysta varor precis innan du lämnar livsmedelsbutiken och transportera dem i en termisk och isolerad kylväska.

• Lägg omedelbart in den frysta maten i frysen när du har kommit tillbaka från butiken.

• Om maten har tinat helt eller bara lite, får den inte frysas om igen. Ät den så snart som möjligt.
• Respektera sista förbrukningsdag och förvaringsinformationen på förpackningen.

Avstängning av kylskåpet

Om kylskåpet behöver stängas av under längre tid bör följande åtgärder vidtas för att förhindra att mögelbildning.

1. Plocka ur alla matvaror.
2. Koppla bort kylskåpet från vägguttaget.
3. Rengör och torka kylskåpet noga invändigt.
4. Se till att dörrarna kilas upp en aning så att luft tillåts cirkulera.

Hållbarhet för frysfacet:

Typ av mat Hållbarhet (månader)
Bröd 3
Frukt (ej citrus) 6 - 12
Grönsaker 8 - 10
Rester utan kött 1 - 2
Mejeriprodukter:
Smör 6 - 9
Mjuk ost (t.ex. mozzarella) 3 - 4
Hård ost (t.ex. parmesan, cheddar) 6
Skaldjur:
Fet fisk (t.ex. lax, makrill) 2 - 3
Mager fisk (t.ex. torsk, flundra) 4 - 6
Räkor 12
Musslor utan skal 3 - 4
Kokt fisk 1 - 2
Kött:
Fågel 9 - 12
Nötkött	6 - 12
Fläsk 4 - 6
Typ av mat Hållbarhet (månader)
Lamm 6 - 9
Korv 1 - 2
Skinka 1 - 2
Rester med kött 2 - 3

14. RENGÖRING OCH SKÖTSEL

Av hygieniska skäl bör kylskåpet (inklusive in- och utvändiga tillbehör) rengöras regelbundet, minst en gång varannan månad.

FÖRSIKTIGHET!

Produkten får inte vara ansluten till elnätet under rengöring. Risk för elstötar! Stäng av kylskåpet och dra ut kontakten ur vägguttaget innan du rengör det.

Utvändig rengöring

Rengör kylskåpet regelbundet för att se till att det hålls snyggt och prydligt.

• Torka av den digitala kontrollpanelen och displayen med en ren, mjuk trasa.
• Spreja vatten på rengöringsduken, inte direkt på kylskåpet. På så sätt ser du till att fukten fördelas jämnt på ytan.
• Rengör dörrar, handtag och skåpytor med ett milt diskmedel och torka torrt med en mjuk trasa.

FÖRSIKTIGHET!

• Använda inte vassa föremåla eftersom de riskerar att repa ytan.
• Använd inte thinner, biltvättmedel, natriumhypoklorit, eteriska oljor, rengöringsmedel med slipverkan eller organiska lösningsmedel (som bensen) för rengöringsändamål. De kan skada kylskåpet utvändigt och utgör dessutom en brandrisk.

Invändig rengöring

- Rengör kylskåpet invändigt regelbundet. Rengöring underlättas om det sker när mindre mängder livsmedel förvaras i det. Torka av kyl-frysen invändigt med en svag lösning av bikarbonat och skölj sedan med varmt vatten och en urvriden svamp eller trasa. Torka helt torrt innan hyllor och

korgar sätts tillbaka.

Torka alla ytor och löstagbara delar ordentligt torra.

- Detta kylskåp avfrostas automatiskt, men det kan ändå händra att ett lager av frost bildas invändigt i frysfacken om frysdörren öppnas ofta eller hålls öppen för länge. Om frostlagret är för tjockt bör du välja en tidpunkt när du har få matvaror i skåpet och följa anvisningarna nedan:

1. Ta ut alla matvaror och tillbehör och korgar, koppla bort apparaten från vägguttaget och lämna dörrarna öppna. Ventilera rummet ordentligt för att snabba upp avfrostningen.

2. När avfrostningen är klar ska frysen rengöras enligt anvisningarna ovan.

FÖRSIKTIGHET!

Använd inga vassa föremål för att avlägsna frost från frysen. Anslut kylskåpet till vägguttaget och starta det på nytt först när det är helt torrt invändigt.

Rengöring av dörrarnas tätningslister

Var noga med att hålla dörrtätningarna rena. Mat och dryck som är klibbig kan göra att tätningslistorna fastnar mot skåpet och rivs sönder när man öppnar dörren. Tvätta listen med ett diskmedel och varmt vatten. Skölj av och torka ordentligt efter rengöring.

FÖRSIKTIGHET!

Slå endast på kylskåpet igen efter att dörrens tätningslister är fullständigt torra.

WARNING!

LED-lampan får inte bytas av användaren. Kontakta kundsupporten för att be om hjälp om LED-lampan går sönder.

15. INNAN DU RINGER

Problem Potentiell orsak Vanlig lösning
Automatisk ismaskin
Ismaskinen gör ingen is.	• Ismaskinen är avstängd.• Kylskåpet är inte anslutet till vattenledningen eller så är vattenventilen inte öppen• Vattenledningen är veckad.• Vattenfiltret har inte installerats ordentligt.• Vattenfiltret kan vara igensatt av främmande partiklar.	• Slå på ismaskinen. För färskismaskinen trycker du på ismaskinens strömbrytare en gång.• Anslut enheten till hushållets vattenledning och kontrollera att vattenventilen är öppen.• Se till att tillförselledningen inte veckas när kylskåpet förs på plats mot väggen.• Avlägsna och sätt tillbaka vattenfiltret. Se till att det sitter ordentligt och är låst på plats.• Om vattnet rinner långsamt eller inte alls, eller om filtret är minst sex månader gammalt, bör filtret bytas.
Ismaskinen gör inte tillräckligt med is.	• Ismaskinen gör mindre is än förväntat.• Vattenfiltret kan vara igensatt av främmande partiklar.• Vattenledningen är veckad.• Vattentrycket är extremt lågt. Frånslags- och tillslagstrycken är för låga (endast brunnssystem).• System för omvänd osmos är i regenereringsfasen.	• Ismaskinen framställer ungefär 1 kg is (färskismaskin) per dygn, men varierar något beroende på användningsförhållandena.• Om vattnet rinner långsammare än normalt, eller om filtret är minst sex månader gammalt, bör filtret bytas.• Se till att tillförselledningen inte veckas när kylskåpet förs på plats mot väggen.• Låt höja från- och tillslagningstrycket i vattenpumpsystemet (endast brunnssystem).• Det är normalt för system för omvänd osmos att ligga 138 kPa under regenerationsfasen.
Isbitarna fryser ihop.	• Isbitar tappas inte av tillräckligt ofta eller så har det varit ett långvarigt strömavbrott.Isbitarna är ihåliga (skal av is med vatten invändigt). De ihåliga isbitarna bryts sönder i facket och vattnet läcker ut på den befintliga isen och gör att isen fryser ihop.	• Avlägsna isfacket och slå bort isen. Ismaskinen gör ny färsk is. Isen bör användas minst två gånger i veckan för att undvika att isbitarna fryser ihop.Detta händer i allmänhet när ismaskinen inte får tillräckligt med vatten.Detta beror vanligtvis på att vattenfiltret är igensatt eller vattentillförseln begränsad.Byt vattenfiltret och om tillståndet återuppträder, kontrollera om vattenventilen inte är helt öppen eller om vattenledningen är veckad.
Is- och vattendispensern
Dispensern tappar inte av is.	Det finns ingen is i isfacket.Kylskåpsdörrarna är inte ordentligt stängda.Dispenserpaddeln har hållits intryckt för länge och dispensermotorn har överhettats.	Se avsnittet "Ismaskinen gör ingen is".Se till att kylskåpsdörrarna är ordentligt stängda.Motorns överbelastningsskydd återställs om cirka tre minuter och då kan is tappas av.
Isdispensern är igensatt.	Isen har smält och frusit runt skruven på grund av att ismaskinen används för sällan, temperaturfluktuationen och/eller strömavbrott.Isbitar har fastnat mellan ismaskinen och baksidan av isfacket.	Avlägsna isfacket, tina upp det och slå bort innehållet. Rengör facket, torka det torrt och sätt tillbaka det på rätt plats. När ny is görs bör dispensern vara fungera igen.Ta bort isbitarna som har fastnat i dispensern.
Dispensern tappar inte ut vatten.	Vattenfiltret har inte installerats ordentligt.Vattenfiltret är igensatt.Kranvattenledningens ventil är inte öppen.	Avlägsna och sätt tillbaka vattenfiltret. För Puresource Ultra II är det viktigt att vrida det åt höger tills det tar stopp och greppänden står vertikalt.Byt filterkassetten. Vrid det åt höger tills det tar stopp och greppänden står vertikalt.Öppna kranvattenledningens ventil. Se kolumnen PROBLEM för AUTOMATISK ISMASKIN.
Vattnet är inte tillräckligt kallt.	När det varmare kranvattnet går genom filtret och in i vattentillförselsystemet förskjuts det kylda vattnet genom dispensern. När det kylda vattnet har förbrukats tar det flera timmar innan det nya vattnet har nätt en svalare temperatur.	Lägg is i glaset eller tillbringaren innan du tappar upp vatten.OBS! Endast de första 750 ml är kylda.
Vattnet har konstig smak och/eller lukt.	• Vatten har inte tappats av under en längre period.• Enheten är ordentligt ansluten till kallvattenledningen.	• Tappa upp och slå bort 10–12 glas vatten för att se till att dispensern fylls på med färskt vatten.• Anslut enheten till kallvattenledningen som förser kökskranen med vatten.
Öppna/stänga dörrar/lådor
Dörren/dörrarna går inte att stänga.	• Dörren har stängs för häftigt så att den andra dörren har öppnats på glänt.• Kylskåpet står inte plant. Det gungar på golvet när man knuffar försiktigt på det.• Kylskåpet vidrar väggen eller ett skåp.• Kontrollera kontaktytan mellan packningen och kylskåpet för att se om det förekommer hinder.	• Stäng båda dörrarna försiktigt.• Se till att golvet är plant och fast och kraftfullt nog för att bära upp kylskåpet. Kontakta en snickare för att åtgärda golv som lutar eller buktar.• Se till att golvet är plant och fast och kraftfullt nog för att bära upp kylskåpet. Kontakta en snickare för att åtgärda golv som lutar eller buktar.• Rengör packningarna i kylskåpsdörren och kontaktytan med varmt vatten med diskmedel för att avlägsna fett och smuts från ytan. Torka rent med en torr duk. Inspektera packningen för att kontrollera att den är riktigt ren.
Lådorna är svåra att dra ut och föra in.	• Matvaror ligger an mot hyllan ovanför lådan.• Skenorna som lådorna löper i är smutsiga.	• Ta bort det översta lagret av livsmedel i lådan.• Se till att lådan sitter ordentligt i skenan.• Rengör lådor, rullar och skenor. Se avsnittet "Underhåll och rengöring".
Kylskåpets funktion
Kompressorn går inte.	• Kylskåpet är i avfrostningscykeln.• Kontakten är utdragen ur vägguttaget.• En propp/säkring i huset har gått eller så kan kretsbrytaren ha utlösts.• Strömavbrott.	• Detta är normalt för en helt automatisk avfrostningskyl. Avfrostningscykeln inträffar med jämna mellanrum och varar cirka 30 minuter.• Se till att kontakten är ordentligt ansluten till vägguttaget.• Kontrollera/byt säkring mot en trög 15 A-säkring. Återställ kretsbrytaren• Kontrollera belysningen i huset. Kontakta en elektriker.
Kylskåpet går för ofta eller för länge	Kompressorn med variabel hastighet är avsedd att gå hela tiden med undantag för avfrostningscykeln. Ibland går den snabbare, t.ex. efter avfrostningscykeln.	Det är normalt att kompressorn går hela tiden, förutom i avfrostningsläge.
Digital display för temperaturinställning
Den digitala temperaturdisplayen visar ett fel.	Det elektroniska styrsystemet har identifierat ett prestandaproblem.	Kontakta Elektrolux kundtjänst för assistans.
Vatten/fukt/frost invändigt i kylskåpet
Fukt ansamlas på kylskåpets väggar invändigt.	Varm eller fuktig väderlek.Kantlist	Frekvensen för frost- och invändig kondensbildning ökar.Justera kantlisten. (Se underavsnittet "Justera kantlisten" i avsnittet "Installation".)
Vatten ansamlas på undersidan av lådans lock.	Grönsaker innehåller vätska som avges.	Det är inte ovanligt att det förekommer kondens på undersidan av locket.Båda grönsakslådorna har en funktion för automatisk luftfuktighetsreglering, vilken automatiskt justeras efter de skiftande fuktivåerna i lådorna utan att det ger upphov till ökad kondensbildning eller uttorkning av luften i dem. Denna funktion är avsedda att fungera med olika typer av livsmedel. Om kraftig kondens noteras, kontrollera att luftfuktighetsmembranet inte är skadat. Byt ut det vid behov.
Vatten ansamlas i botten av lådan.	Vatten från skölja grönsaker och frukt rinner av medan de ligger i lådan.	Torka varorna innan du lägger dem i lådan. Det är normalt att det samlas vatten i lådans botten.
Vatten/fukt/frost utvändigt på kylskåpet
Kondens bildas på kylen utvändigt eller mellan dörrarna.	Väderlek med hög luftfuktighet.	Detta är normalt i väder med hög luftfuktighet. När luftfuktigheten är lägre bör kondensbildningen upphöra.
Mat och dryck i facket för färska livsmedel/MultiSwitch-lådan
Livsmedlen fryser till is.	Temperaturinställningen är för låg.Temperaturgivaren är täckt av matvaror (på höger sida av utrymmet för färska livsmedel).Livsmedel täcker över luftöppningarna.	Ställ in en högre temperatur.Lämna utrymme för luftflöde till givaren.Lämna utrymme mellan luftöppningarna och livsmedlen.

Problem Potentiell orsak Vanlig lösning

Timer för kylda drycker

Drycker fryser till is. • Temperaturinställningen är för låg.

- Timern för kylda dricker är inställd på för lång tid.

- Höj temperaturen.

- Förkorta timern för kylda drycker i motsvarande grad.

16. KASSERING AV KYLSKÅPET

Kylskåpet är tillverkat av återanvändbara material. Det måste skrotas i enlighet med gällande bestämmelser för avfallshantering. Kylskåpet innehåller en liten mängd köldmedium (R600a) i kylkretsen. För din egen säkerhets skull, se avsnittet "Köldmediet och brandrisk" i denna bruksanvisning innan du skrotar

hushållsapparaten. Kapa nätsladden för att göra kylskåpet obrukbart och avlägsna dörrens tätningslist och lås. Var försiktig med kylsystemet så att du inte skadar det, t.ex. genom att du sticker hål på köldmediebehållaren, eller böjer rören och/eller repar ytbeläggningen.

Korrekt kassering av produkten

Den här symbolen på produkten eller på förpackningen indikerar att produkten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en lämplig avfallsuppsamlingsplats för återvinning av elektrisk och elektronisk utrustning Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa som annars kan bli följden om produkten inte hanteras på rätt sätt. För mer information om återvinning av denna produkt kontaktar du kommunen, den lokala sophämtningen eller miljöstationen eller butiken där produkten köptes.

17. TEKNISKA DATA

Mått

Höjd 1782 mm

Bredd 913 mm

Djup 746 mm

Temperaturökningstid 14 timmar

Nätspänning 220–240 V

Frekvens 50 Hz

Den tekniska informationen anges på märkplåten som sitter till vänster inne i produkten samt på energidekalen.om energimärkningsetiketten.

Den tekniska informationen anges på typskylten som sitter inne i produkten samt på energimärkningsetiketten.

QR-koden på energimärkningsetiketten som levereras med produkten ger en webblänk till informationen om denna produkt i EU EPREL-databasen. Förvara energimärkningsetiketten som referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det går också att hitta samma information i EPREL med länken https://eprel.ec.europa.eu och modellnamnet och produktnumret som du hittar på produktens typskylt.

Se länken www.theenergylabel.eu för mer detaljerad information om energimärkningsetiketten.

18. LJUD

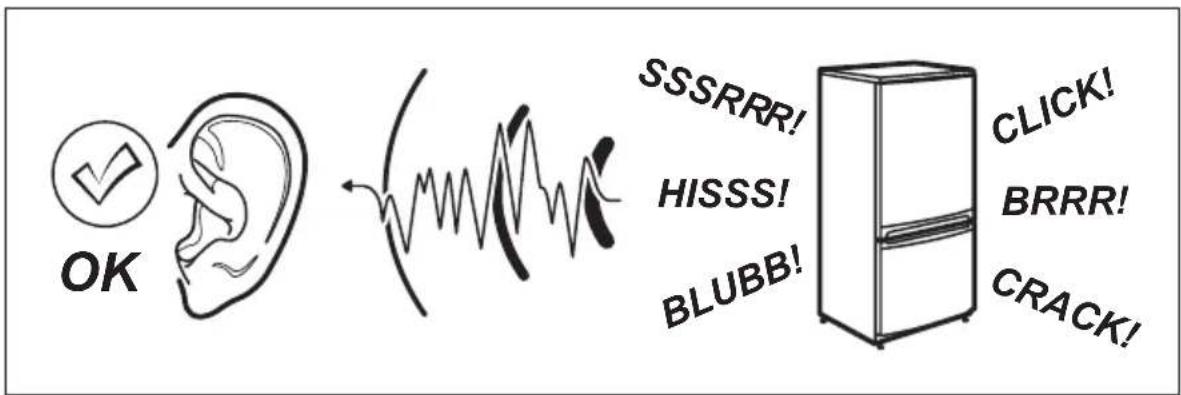

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

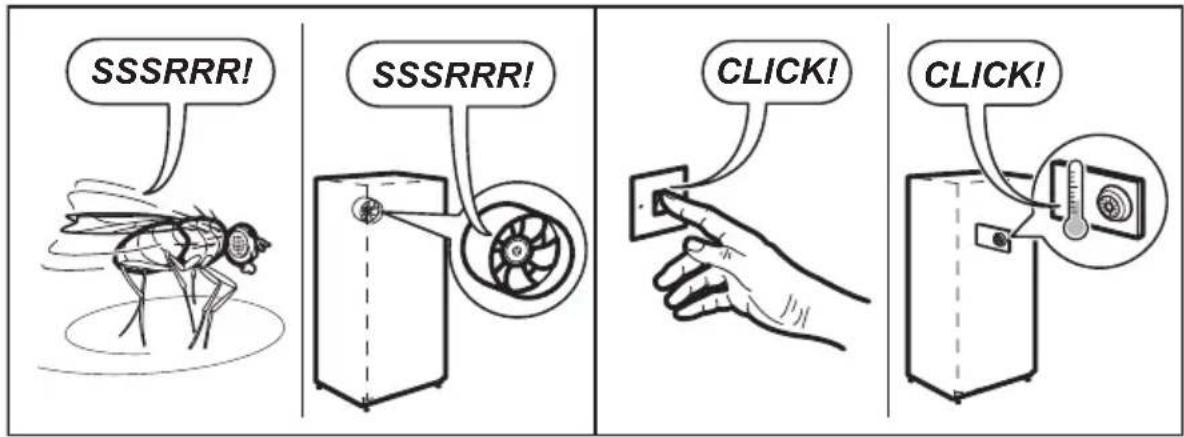

SSSRRR! SSSRRR! CLICK! CLICK!

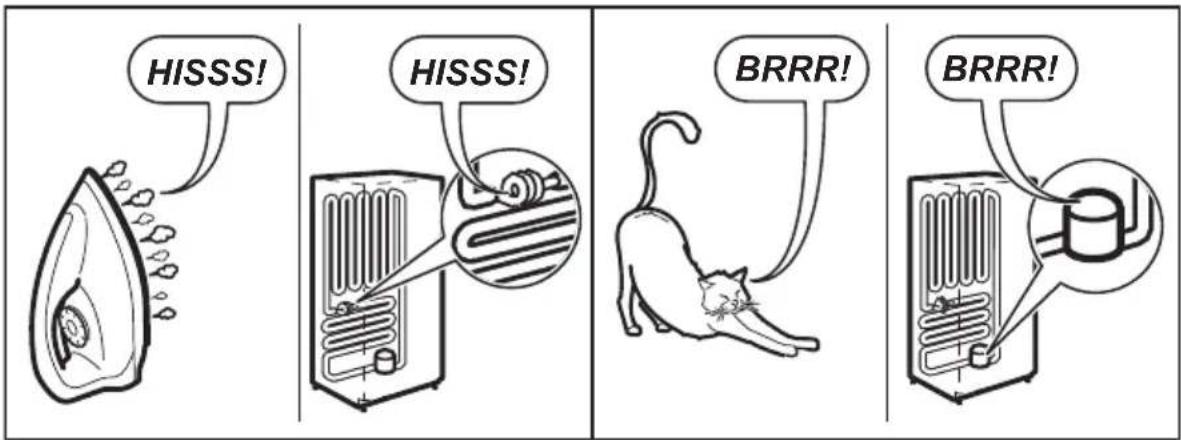

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK! CRACK!

INHOUD

1. VEILIGHEIDSINFORMATIE .... 192
2. VEILIGHEIDSVOORSCHRIFTEN 194
3. MILIEUBESCHERMING 195
4. BESCHRIJVING VAN HET APPARAAT 196
5. UW NIEUWE APPARAAT INSTALLEREN 197
6. BEDIENINGSKNOPPEN VAN HET DISPLAY 199
7. GEBRUIK VAN DE IJSMAKER 204
8. OPSLAGKENMERKEN 206
9. DE WATERTOEVOER AANSLUITEN 210
10. HET FILTER VERVANGEN 212
11. INSTALLATIE ......214
12. INSTRUCTIES VOOR VERWIJDERING VAN DEUR 217
13. NUTTIGE AANWIJZINGEN EN TIPS 220
14. REINIGING EN ONDERHOUD 223
15. VOOR U BELT 224
16. AFVALVERWERKING VAN HET APPARAAT ....229
17. TECHNISCHE GEGEVENS ......229
18. GELUIDEN 230

VOOR PERFECTE RESULTATEN
