Opladningsprocedure (fi g. 2)

FARE: Fare for livsfartigt elektrisk stod. Opladningsteminaler er forsynet med 230 volt speanding. Beror aldrig kontaktflader med stromforende genstande. Fare for elektrisk stod og mulig livsfare.

1. Ta av batterihetten (q) for du setter batteripakken (d) i laderen aller verktoyet.
2. Sett batteriherten over kontaktene med en gang du tar batteriherten ut av laderen eller verktoyet.

ADVARSEL: Pase at batterihetten sitter pa for du beerer en los batteripakke aller legger den til oppbevaring.

Batteripakke (fi g. 1)

BATTERITYPER FOR DC540, DC542 OG DC547

DC540 og DC542 braker 12 volts batteripakker.
DC547 braker 18 volts batteripakker.

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjolig og tor og\ kke utsatt for direkte solskinn somt for sterk\ varme eller kulde. For optimal batteriytelse og\ levetid bor batteripakker lagres i romtemperatur\ när de ikke er i bruk.

MERK: Li-lon-batteripakker bor vare fulladet nár de legges bort til lagring.

1. Langvarig lagring vil违法犯罪 ladder. Under passende forhold kan de lagres i 5 ar.

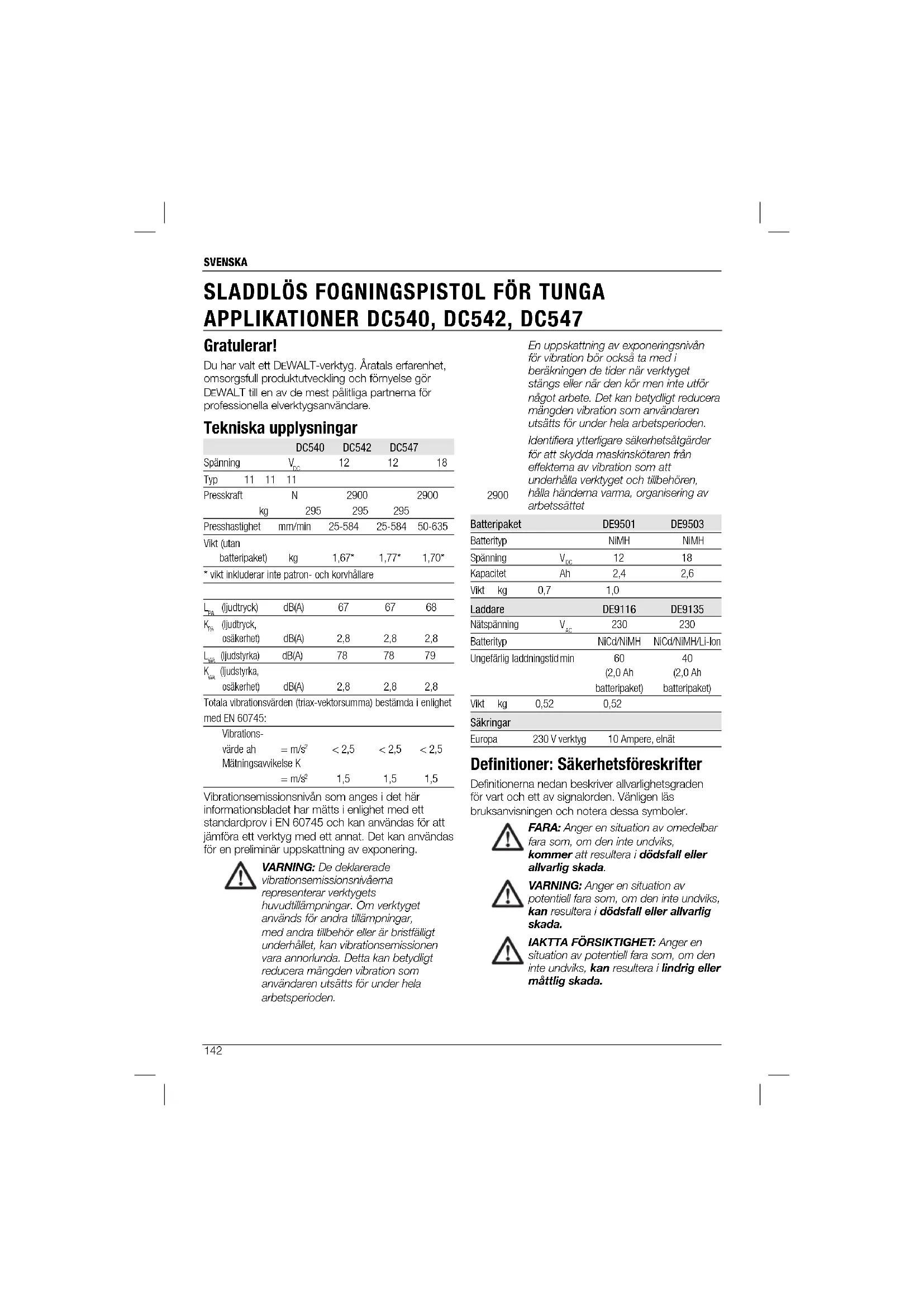

Du har valt ett DEWALT-verktyg. Aratals erfarenhet, omsorgsfull produktuveckling och fomyelse gOR DEWALT till en av de mest paltiga partnerna for professionla elverktygsanvandare.

Tekniska uppliesningar

		DC540	DC542	DC547
Spänning		VDC	12	12	18
Typ	11 11	11
Presskraft		N	2900		2900
		kg	295	295	295
Presshastigheit		mm/min	25-584	25-584	50-635
Vikt (utanbatteripaket)		kg	1,67*	1,77*	1,70*
* vikt inkluderr inte patron- och körvhällare
Ljx(ljudtryck)		dB(A)	67	67	68
Kjx(ljudtryck,osäkerhet)		dB(A)	2,8	2,8	2,8
Ljx(ljudstyrka)		dB(A)	78	78	79
Kjx(ljudstyrka,osäkerhet)		dB(A)	2,8	2,8	2,8
Totala vibrationsvänden (triax-vektorsumma) bestämda i enlightemed EN 60745:
Vibrations-värde ah		= m/s2	<2,5	<2,5	<2,5
Mätningsavvikelse K		= m/s2	1,5	1,5	1,5

Vibrationsemissionsnivān som anges i det här informationsbladet har matti enilght med ett standardprov i EN 60745 och kan anvandas for att jamfora ett verkyg med ett annat. Det kan anvandas for en preliminar uppskattning av exponering.

WARNING: De deklarerade

vibrationsemissionsnivaema representerverktygets

huvudtilampninger. Om verktyget
anvands for andra tillampninger, med andra tilbehör erer ar bristfälligt
underhället, kan vibrationsemissionen
vara annorlunda. Detta kan betydligt
reducera mängden vibration som
användaren utsätt's for under hela
arbetsperioden.

En uppskattning av exponeringsnivan for vibration bor ocksa ta med i berakninger de tider nair verktyget stangs ellar n der kon men inte utfor nagot arbete.Det kan betydigt reducera mangden vibration som anvandaren utsats for under hela arbetsperioden. Identifera yttterfigare sakerhetsatgder for att skydda maskinskotaren frn effektorna av vibration som att underhalla verktyget och tillbehoren, halle handerna varma,组织实施ng av arbetssattet

Batteripaket		DE9501	DE9503
Battertyp		NIMH	NIMH
Spänning	VDC	12	18
Kapacitet	Ah	2,4	2,6
Vikt kg	0,7	1,0
Laddare		DE9116	DE9135
Nätspanning	VAC	230	230
Battertyp		NICd/NIMH	NICd/NIMH/Li-olon
Ungefährig laddningstid min		60(2,0 Ahbatteripaket)	40(2,0 Ahbatteripaket)
Vikt kg	0,52	0,52
Sakringar
Europa	230 V verktyg	10 Ampere, elnät

Definitioner: Sakerhetsforeskrifter

Definitionema nedan beskriver allverlighetsgraden for var och ett av signalorden. Vänlagen las bruksanvisningen och notera dessa symboler.

FARA: Anger en situation av omedelbar fara som, om den inte undviks,kommen att resultera i dodsfall allervarlig skada.

VARNING: Anger en situation av potentiell fara som, om den inte undviks, kan resulteda i dddsfall aller allvarlig skada.

IAKTTA FORSIKTIGHT: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i lindrig ell er mattlig skada.

OBSERVERA: Anger en praxis som inte ar relaterad till personskada som, om den inte undviks, skulle kunna resultera i jegendomsskkada.

Kumna Resurana Angewisk for elektrisk stot.

EG-deklaration om overensstammelse MASKINDIREKTIV

DC540, DC542, DC547

DEWALT declararer att dessaprodukter, beskriva under Tekniska data uppfyller: 2006/42/EC, EN 60745-1.

Dessa Produktur uppyfller dessutom direktiv 2004/108/EC och 2011/65/EU. For mer information, var god kontakta DEWALT på följande adress, aller se handbokens baksida.

Undertechnad ar ansvarig for sammanställning av den tekniska filen och görenna dforklaring a DEWALTs vägnar.

Horst Grossmann

Vicepresident, Konstruktion och Produktutveckling
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Tyskland
31.12.2009

VARNING: Läs braksanvisningen for att minska risken for persönskada.

Allmanna sakerhetsvarningar for elverktyg

VARNING! Läs sakerhetsvarmingama och instruktionema. Om varmingama och instruktionema inte följs kan det resultera i elektrisk stöt, brand och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÜR FRAMTIDA REFERENS

Termen "elverktyg" i varningar, syftr pa ditt eldriva elverktyg (anslutet via sladt till eluttag),ller ditt batteridrivna (sladdlosa) elverktyg.

1) SAKERHET I ARBETSLOKALEN

a) Halb arbetsomradet rent och vãl belyst. Fulbelamrade eiler morka omraden intjuder till olyckor.
b) Använd inte elverktyg i explosiva miljoer, sö som i narheten av lättantändiga vatskor, gaser aller damm. Elverktyg astadkommer gnistor som kan ananda damm och gaser.
c) Hall barn och askadare pa avstand nár elverktyget anvands. Distractioner kan fä dig att forlora kontrollen.

2) ELSÄKERHET

a) Elverkygets kontakt maste passa eluttaget. Kontakten bör aldrig, på nagot som helst satt, modifieras. Använd inte adapterkontakter med jordade elverkytg. Icke modifierade kontakter och passande eluttag minskar risken for elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor, sā som rör, element, spasar och kylskap. Okad risk für elektrisk stöt foreligger om din kropp äj nordad.
c) Utsätt inte elverktyg for regn ell vata miljoer. Risken for elektrisk stöt ökar om vattenkommen in i elverktyget.
d) Använd inte sladden på olampligt satt.
Använd aldrig sladden for att bara, dra erler da ur kontakten till elverktyget. Häll sladden borta frän hetta, olja, vassa kanter och rörliga maskindelar. En skadder ell tiltrasslad sladd ökar risken for elektrisk stöt.
e) Vid anvandande av elverkyget utomhus bör en forlängningsladd anpassad for utomhusbruk anvandas. Anvandande av sladd anpassad for utomhusbruk minskar risken for elektrisk stöt.
f) Om användning av elverktyg i faktiga miljoer inte gar att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att anvanda en jordfelsbrytare, reducérar risiken for elektrisk stöt.

3) PERSONSÄKERHET

a) Var alert, hall ogonen pa vad du gor och anvand sunt formuft da du anvanderett elverktyg. Anvand inte elverktyg da du ar trott ell paverkad av droger, alkohol ell likemedel. Ett ogonblicks upppmarksamhet under anvandande av ett elverktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrusting.
Använd alltid skyddsglasogon.
Skyddsutrusting sā som andningssskydd,
halkfria skyddsskor, hjalm och horselskydd,
anvanda på lámpligt sätt minskar
personskador.

SVENSKA

c) Forhindra att verktyget startas av misstag. Se till att strombrytaren star i AV-lage, fere du koplar verktyget till stromkalla och/eller batteripaket, ell da du lyfter eller bar det. Att bera elverktyg med fingret pa strombrytaren ell att kopla pa strommen da strombrytaren ar pasklen inbjuder till olyckor.
d) Avlagsna alla justeringsnycklar och skiftnycklar innan elverktyget slas pa. En skiftnyckel aller skruvnkyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada.
e) Strack dig inte for langt. Ha alltid sakert fotfaste och balans. Det ger bättre kontroll over elverktyget i ovändte situationer.
f) Bar lamplig kladsel. Bar inte lost hangande klader erller smycken. Halleh, klader och handskar borta fran rroliga maskindelar. Lost hangande klader, smycken och langt harekan fastna i roliga maskindelar.
g) Om utrustning tilhandahalls for utsugning och insamling av damm, forsakra dig om att de ar anslutna och anvanda pa ratt satt. Anvandande av damminsamlngssystem, kan reducera dammlaterade faror.

4) ANVÄNDNING OCH VÄRD AV ELVERKTYG

a) Pressa inte for hart pa elverktyget. Anvand ratt elverktgy for ratt uppgift. Elverktgyket kommer att utfora arbetet bättre och sakrare om det anvands for arbete pa den niva det ar avsett for.
b) Använd inte elverktyget om det inte kan slás av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare ár fárligt att använda och mäste repareras.
c) Koppla ur kontakten fran strömköllan och/eller batteripaketet fran elverktygetFore du gor justeringar,byter tillbehör, ellager undan elverktyget. Sdana forebyggande sakerhetsatgärder minskar risken for att elverktyget slas pa av misstag.
d) Forvara oanvanda elverktyg utom rackhall for barn och lat inte personer som inte kanner till elverktygets functorer och de har instruktionerna, anvanda elverktyget. Elverktyg ar fariga om de sattis i handema pa anvandareutan training.
e) Vard av elverktyg. Kontrolera om det finns rroliga delar som inte sitter ratt aller som har fastnat, delar som ar trasiga ell annat som kan paverka elverktygets fonction. Om elverktyget ar skadat bor det repareras fore det anvands. Mnga olyckor orsakas av bristfälligt unterhalla elverktyg.

f) Hall skärverktyg skarpa och rena. Om skärverktyg ar vål underhällna med skarpa eggar minskar det risken for att de sca fastna och det gör dem lättare att kontrollera.
g) Använd elverktyget, tillbehör och bitar osv. i enlighet med de har instruktionerna och med hänsyn till arbetsforhällanden och det arbetete som skall utforas. Anvandende av elverktyget for andra andamål an del ár menat För, kan orsaka fariga situationer.

5) ANVÄNDNING OCH VÄRD AV ELVERKTYG

a) Ladda enbart med laddare som specificerats av tilverkaren. En laddare som ar lamplig for en typ av batteripaket kan orsaka brandfara om den anvands med ett annat batteripaket.
b) Använd elverktyg enbart med batteripaket som ar speicielt avsedda for verkyget. Användande av annat batteripaket kan medforä risk for skada och brand.
c) När batteripaket inte används bör det hällas borta frän andra metallfremäl som gem, slantar, nycklar, spikar, skruvar och andra sma metallfremäl som kan skapa kontakt mellan de tvä polerna. Kortslutning mellan batteriets polar kan orsaka brännskada eller brand.
d) Under olampliga forhallanden kan vatska spruta ut fran batteriet. Undvik kontakt. Vid oavsiktlg kontakt, spelà med vatten. Om vatskan kommer i kontakt med ögonen, sök ochså lärcharjälp. Vatska som sprutar ur batteriet kan orsaka sveda och brännskador.

6) SERVICE

a) Lat enbart kvalificerad reparator som anvander identiska ersattningsdeler reparera ditt elverktyg. Detkommen att garantera uppehalleande av elverktygets sakerhet.

Ytterligare sakerhetsforeskrifter for Fogningspistoler

• Hall verktyget i de isolerade greppsytorna när du utfor att arbete dar skärverktyget kan komma i kontakt med dolda elledninger erller sin egen sladd. Kontakt med en stromforande ledning kommer att ocksä góra verktygets oskyddade metalldalar stromforande och ge användaren en elektrisk stöt.
  Häll händerna borta frän fogningspistolens kolv- och kolvstavomsråde. Man kan klämma fingrama mellan tubhällaren och kolven.

Ha inte kolvstaven i narheten av ogonen eller huvudet, naru anvander fogningspistolen over huvudhojd. Kolvstaven kan slinta bakat mot anvandaren Bar alltid skyddsglasogon naru anvander fogningspistolen.
- Arbeta alltid i vãl ventilerade utrymmen och bãr lampligt andnningsskydd om det ar nödvändigt. Anga fran en del kitt och fogmaterialikan vara skediga.
- Stäng av apparaten och ta ut batteripaketet innan du installerer erler tar bort tillbehör,GOR justeringar ullfor reparation. Oavsktig pasklagning av verktyget kan orsaka skada.
Anvand enbart tillbehör som rekommenderats av tilverkaren av din modell. Tillbehör som ar lámpliga fort verktgy kan vara fariqa da de används med ett annat. Anvandende av olámpliga tillbehör kan orsaka risk for persorskador.
Häll avtryckaren i OFF lage for att forhindra oavsiktig materialuttomning dä verktyget inte används.
- Se till att inte fä kitt erller fogmaterial pa batterikontaktpunkterna.
Läs och föl altid tilverkarens instruktioner angende kitt och fogmaterial. Att inte gora det, kan resulfter i persorskada.

FARA: Häll händerna borta frän kolv- och kolvstavsomådet.

VARNING: Använd inte verktyget på en steger.

Övriga risker

Trots iaktagende av gällande sakerhetsföreskrifter och inlemmande av sakerhetsanordningar, kan vissa övriga risker inte undvikas. De ár:

• Risk für klamm-eller krosskador pa fingrar.
• Risk for inanding av angior vid arbete med fogmaterial.

Märkningar pā verktyg

Foljande bildikoner visas pa verktyget:

Läs instruktionshandbok fore användning.

DATUMKODPLACERING

Datumkoden, som ochså inkluderar tillverkningsåret, finns tryckt på ytan på den kapa som bildar monteningsskarven mellan verktyget och batteriet.

Exempel:

2012 XX XX

Tillverkningsar

Viktiga sakerhetsinstruktioner for alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna braksanvising innehaller viktiga sakerhets- och anvandningsinstruktioner for DE9116/DE9135.

• Innan du anvander laddaren, lisigenom alla instruktioner och vamingar pa laddaren, batteripaketet och den produit som batteripaketet skall anvandas i.

Fara for elektrisk stot.

Laddningspolerna ar strömforande med 230 volt. Stick inte in ledande foremål. Det kan orsaka elektrisk stät aller ddd med elektrisk strom.

WARNING! Fara for elektrisk stöt. Slapp inte in vatska i laddaren. Det kan leda till elektrisk stöt.

VER: Fara for brannskada.

Minska risken for personskada genom att enbert ladda laddningsbara batterier fran DEWALT. Andra batterier kan explodera och orsaka person- och materanskada.

VER: Under vissa
omständigher, dä laddaren ar kopplad
til vaggkontakt, kan de blottade
laddningskontaktema inuti laddaren
kortslutas av frammande foremal
Frammande leandaforemal, söm - men inte begransat till - stälull,
aluminiumfolie ell ansamling av
metalpartiklar, bör hällas borta ∀n
laddarens haligheter. Koppla alltid ur
laddaren ∀n elkontakten naret det inte
finns nagot batteripaket i hálet. Koppla
ur laddaren fore rengörning.

Forsok INTE ladda batteripaketet med andra laddare an de som ingar i den har bruksanvisningen. Laddaren och batteripaketet ar specialkonstruerade for att fungera tillsammans.
Den har laddaren ar inte avseddd att anvandas for nagot annat an laddning av aterladdningsbara batterier fran DEWALT. All annan anvandning kan orsaka brandfara aller risk for elektrisk stot.
- Utsatt inte laddaren for regn erler sno.
- Dra i kontakten i stället for i sladden nr laddaren kopplas ur. Det minskar risiken for skada pa den elektriska sladen och kontakten.

SVENSKA

• Se till att sladden ligger sa att den inte gär att trampa pa, snava over ell er pa annat satt blir utsatt for skada ell pafrestning.
• Använd inte forlängningsladd om det inte ar absolut nödvändigt. Användande av olamplig forlängningsladd kan resultera i brandfera aller elektrisk stät aller döndende med elektrisk strom.
• Placera inte foremål ovanpå laddaren och placera inte laddaren pa en mjuk yta som kan blockera ventilationsspringorna och pa sa satt orsaka for stor inre upphettning. Placera laddaren langt frän varmekällor. Laddaren ventileras genom ventilationsspringor ovenpå och under laddarens hus.
• Anvand inte laddare med skadad sladd aller stickpropp -byt genast ut dem.
• Använd inte laddaren om den har fätt en kraftig stöt, har tappats i golvet eller pa annat satt skadats. Ta den till en auktoriserad reparator.
• Montera inte isär laddaren. Ta den istället till en auktoriserad reparator nar service aller reparation behovs. Felaktig atemontering kan resultera i risik for elektrisk stöt, dödande med elektrisk strom aller brand.
• Koppla ur laddaren fran eluttagen fore ren:goring. Det minskar risken for elektrisk stot. Att ta bort batteripaketet minskar inte risken.
  Forsok ALDRIG koppla ihop tvla laddare.
  Laddaren ar utformad for att drivas med standard 230V hushaI\$el. Forsok inte anvanda den med annan spanning.Detta galler inte billaddaren.

SPARA DE HÄR INSTRUKTIONERNA

Laddare

DE9116 laddare accepterad DEWALT NiCd och NiMH batteripaket fran 7,2 till 18 V.

DE9135-laddaren fungerar for 7,2-18 V NiCd, NiMH erer Li-ion-batterier.

Dessa laddare behöver ingen justering och ar designade for att vara sa latta som möjigt att använda.

Laddningsprocedur (fi g. 2)

FARA: Risk for död med elektrisk strom. Laddningspolerna ar strömforande med 230 volt. Stick inte in ledande foremäl. Fara for elektrisk stöt aller död med elektrisk strom.

1. Satt laddaren (o) i ett lampligt uttag innan du salter i batteripaketet.
2. Satt batteripaketet (p) i laddaren. Den roda (laddnings) lampan (d)kommen da att blinka oavbrutel, viket visar att laddingen har salt igang.
3. När laddningen ar avslutadkommen detta att visas genom att den roda lampan böjar LYSA. Paketet ār dā helt laddat och kan anvandas genast erlerlåmns i laddaren.

OBSERVERA: For att sakerstalla maximal prestation och livslangd hos NiCd-, NiMH- och Li-jon-batterierna, ladda batteriet under minst 10 timmarFore forsta anvandning.

Laddningsprocess

Se tabellen nedian for batteripaketets laddningsstatus.

Laddningsstatus

laddar	- - - - - -
fulladdat
fördörning für att paketet är varmt/kalit	- - - - - -
bytt ut batteripaketet	**********
problem	*** *** ***

Automatisk balanseri

Den automatiska balanseringen jämnr ut ull balansar er individuella cellma i batteripaket till dess toppkapacitet. Batteripaket borb balanseras varje vecka ellar var gang batteripaket et inte langre presterar som forut.

For att uppriska ditt batteripaket, placera batteriet i laddaren som vanligt. Lämna batteripaketet under atminstone 10 timmar i laddaren.

Het/kall paketforderojning

När laddaren upptäcker att batteri som ar for
vamrt erller for kallt, startar den automatiskt en het/
kall paketfördröjning, vikket skjuter upp laddninger
tills batteriet har nätt en lamplig temperatur.
Därefter växlar laddaren automatiskt till paketets
laddningsläge. Denna Funktion garanterar maximal
liveslangd for batteriet.

ENDAST FÜR BATTERIPAKET MED LI-JON

Li-jon-batterier ar konstrueraide med ett elektroniskt skyddssystem som skyddar batteriet mot overbelastning, overhetting aller for mycket urladdning.

Verktyget kommer automatiskt att koppla fran det om det elektroniska skyddssystemet aktiveras. Om detta intraffar, lat Li-jon-batteriet sitta i laddaren till dess det ar full-laddat.

Viktiga Sakerhetsinstruktioner for alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spanning.

Batteripaketet ar inte full-laddat naret detkommen ur kartongen. Innan du anvander batteripaketet och laddaren, las sakerhetsinstruktionerna har nedan. Folj direfter de laddningsprocedureer som oversiktligt beskrives.

LAS ALLA INSTRUKTIONER

Du skali inte ladda eller anvanda batteriet i explosiva miljser, som i narhet av lattantändiga vatskor, gaser erller damm. Att satta i eller ta ut batteriet fran laddaren kan anteanda damm erller rokgaser.
- Ladda batteripaketen enbart IDEWALT-laddare.
- Stänk INTE på batteripaketet med vatten aller andra vatskor och doppa det inte i dem.
- Verktyget och batteripaketet skall inte forvaras erler anvandas i miljoer darr temperaturen kan na aller overstiga 40^ (105^) (sə som utomhusskjul erler metallbygninger under sommarmanadema).

FAR: Forsok aldrig att oppna

batteripaketet av nagon anledning. Om batteripaketets fodral ar sprucket aller skadat, satt inte in det i laddaren. Krossa, tappa aller skada inte batteripaketet. Anvand inte ett batteripaket eren laddare som har fattett hart slag, tappats, blivit overkorda eller skadace na nagot satt (dvs. genomstuckits med en spik, traffats av en hammare, trampats pa). Elektrisk

stöller diödande elchock kan uppstä.
Skadade batteripaket bör atersändas till servicecenter for atervinnung.

SE LIP! Nar det inte anvands,

placera verktyget pa sin sida, pa en stadig yta, dar det inte kommer att orsaka fara for snavande aller fallandc. Vissa verktyg med stora batteripaketkommen att ste upratt pa batteripaketet, men kan latt slas omkull.

SPECIELLA SÄKERHETSINSTRUKTIONER FÜR NICKELKADMIUM (NiCd) OCH NICKELMETALLHYDRID (NiMH)

• Bränn inte batteripaketet även om det är svart skadat eller helt uttjänt. Batteripaketet kan exploderä i edl.
• En liters lacka av vatskan fran batteripaketets celer kan uppsta under extrem anvandning

eller temperatur: Delta betyder inte att battenpaketet slutat fungera.

Men om den yttre forseglingen gär sönder:
a. och du fär batterivatska pa huden, tättgenast med tvål och vatten under flera minuter.

b. Om du fär batterivatska i ögonen skali du spelà med rent vatten i minst 10 minuter och omedelbart soka lakarvard. (Medicinsk anmärking: Vätskan ar en lösning med 25-35 procent kaliumhydroxid.)

SÄRSKILDA SÄKERHETSINSTRUKTIONER FÜR LITIUMJON (Li-jon)

• Bränn inte batteripaketet även om det ár svart skadat efter heit utjän. Batteripaketet kan explodera i edl. Giftiga rokängor och ämnen bildas nar litiumjonbatten brinner.
• Om batterinnehalletkommenikontakt med huden, tvatta omedelbartdarmild tval och vatten. Om batterivatska kommer i ettoga, skolj det oppna ogat med vatten i 15 minut erller tills det slutar vara. Om du behover soka medicinsk hjalp, ar batteriets elektrolyt sammansatt av en blandning avvatskor av organiska karonat och litiumsalter.
• Innehalletioppnadebattericellerkanorsakirritationhosandningsorganen.Slappinfriskluft.Om symptomen kvarstar,sok medicinskhjalp.

WARNING! Risk for brännskada

Batterivatskan kan antandas om den utsats for gnistor erer lagor.

Batterilock (fi g. 2)

Batteriskyddslocket (q) ar till for att tacka det losstagna batteripaket. Om batteripaketet inte har skyddslocket pa, kan losa metallforemal kortsluta kontakterna och orsaka brandfara, somt skada batteripaketet.

1. Ta av batteriskyddslocker (q) innan du sätter in batteripaketet (cl) i laddaren aller verktyget.
2. Satt pa skyddslocket omedelbart after att du tagit ut batteripaketet ur laaddaren ell erktyget.

WARNING: Se till batteniskydslocket sitter pa plats innan du lagger undan ellar bar det losstagna batteripaketet.

Batteripaket (fi g. 1)

BATTERITYP DC540, DC542, DC547

DC540 och DC542 drives med 12 volts batteripaket.

Förvaringsrekommendationer

1. Den basta forvaringsplatsen ar en som ar sval och torr, langt bort fran direkt soljus och for mycket varme aller kyla. For optimal batterifunktionallot och livslängd, forvara batteripaket vid rumstemperatur nr de inte anvands.

OBSERVERA: Batteripaket med li-jon-batterier bör vara full-laddade nar de forvaras.

1. Längvarig förvaring skadar inte batteripaketet aller laddaren. Under korrekta forhallanden kan de forvaras upp till 5 År.

Etiketter på laddare och batteripaket

Forutom bilderma i den har bruksanvisingen, visar etiketterna pa laddaren och batteripaketet foljande symboler:

Läs bruksanvisningen före användandet.

O-ringehoboversmorjasdaochda.

Batteri laddas.

Batteri laddat.

Batteri defekt.

Fördörning for varmt/kallt paket.

Stickinte in ledande foremal.

Ladda inte skadade batteripaket.

Anvand enbart med DEWALT batteripaket, andra kan exploder och orsaka personskada och materiella skador.

Utsattinteforvatten.

Byt omedelbart ut defekta sladdar.

Ladda enpart i temperaturer mellan 4^ och 40^

Ornhänderta batteripaket pa ett miljovänigt satt.

Brann inte batteripaketen NiMH, NiCd+ och Li-lon.

Laddar batteripaket NiMH och NiCd batteripaket.

Laddar batteripaket Li-ion.

Se Tekniska data angaende laddningstid.

Förpackingensinnehäll

Paketet innehaller:

1 Kittpistol
1 Laddare (Enbart kit-modeller)
1 Batteripaket (Enbart kit-modeller)
1 310 ml. patronhãllare (DC540, DC542, DC547)
1600 ml. kovhalle (DC542, DC547)
2 kolvar (DC540 innehaller endast 1 kolv)
2 kolvskruvar (DC540 inehaller endast 1 skruv)
2 distansbrickor (DC540 innehaller endast 1 distansbricka)
1 Tub med smorjmedel
1 skruvnyckel (DC542, DC547)
2 kolvstavar (DC540 innehaller endast 1 kolvstav)
Mynning(ar) (DC542, DC547)
O-ring(ar) (DC542, DC547)
1 Bruksanwisning
1 Sprangskaiss
- Kontrolera om det finns skador pa verktyget, delar ell er tillbehor som kan ha uppkommen under transporten.
Ta dig tid att noggrant lasaigenom och forsta den har bruksanvisningen, fore anvandande.

Beskrivning (fig. 1)

WARNING: Modifiera aldrig el-vektryget ell derar av det. Det kan orsaka matenella skador ell persorskador.

a. Kolvstavsfrigorare
b. Avtryckarknapp
c. Avtryckarknappssppam
d. Batteripaket
e. Hastighetvarsiationsratt

f Kolvstavshandtag

g Kolvstav

h. Kolv

i Frigorarknappar

j. Patronhallare

k. Pinne

I. Kornhällare

m. Mynningshylsa

n. Myning

AVSEDD ANVÄNDNING

DC540, DC542, DC547 sladdlosa fogningspistoler
ar utiformade for att applicera ett stort urval av olka
fogmaterial och kitt. ANVAND INTE i fuktiga miljoer,
eller i narhet av lattantandiga vatskor erer gaser.
DC540, DC542, DC547 sladdlosa fogningspistoler
ar professionella el-verktyg.

TILLAT INTE bam att komma i kontakt med verktyget. Übervaknung kravs dä detta verktyg anvands av oerfarna personer.

12 V DC540 accepterar endast 310 ml patroner. 12 V DC542 och 18V DC547 accepterar bade 310 ml patroner och 600 ml paspaket.

• Denna produkt ar inte avsedd att användas av personer (inklusive barn) med reducerad fysisik, sensorisk erller mental formaga erller med begränsad erfarenhet erller kunskap sávida inte de ar under uppsikt av en person som ar ansvarig for deras sakerhet. Barn skall aldrig lamnas ensamma medenna produit.

Elektrisk Sakerhet

Den elektriska motom har konstruerats for
endast en spanning. Kontrollera allid att
batteripaketets spanning motsvarar spanningen
på klassificeringsplattan. Se också till att
spanningen hos din laddare motsvarar den hos din
starkströmfsörning.

Din DEWALT-laddare ar dubbel-isolerad i enlighet med EN 60335; darrfor behovs ingen jordningstrad.

Om starkströmssladden ar skadad mäste den bytas ut mot en spezielt preparerad sladd som finns att fagenom DEWALTs serviceorganisation.

Användning av Förlängningsladd

En forlängningssladd bör inte användas, sāvida den inte ár absolut nödvändig. Använd en godkänd forlängningssladd, lámplig für din laddares strommatning (se Tekniska data). Minsta ledhnsstorlek ár 1 mm²; maxima längden ár 30 m.

Vid anvandning av en sladdvinda, dra alltid ut sladden helt och hallet.

MONTERING OCH INSTÄLLNING

WARNING: Avlagsna alltid batteripaketet
fore monitoring och inställing. Stång
alltid av verktyget innan du sätter in eller
tar ut batteripaketet.

WARNING: Anvend enbart DEWALT batteripaket och laddare.

Insättning och Borttagning av Batteripaket fran Verktyget (fi g. 2)

VARNING: For att minska risken

for allvarlg persorskada, stang
av verktyget och kopla bort
batteripaketet innan du gör nagra
justeringar erller tar bort/installer
tillsatser eller tillbehör. En oavsiktlig
igangsätting kan orsaka persorskada.

OBSERVERA: Se till att ditt batteripaket (p) ar helt uppladdat.

ATT INSTALLERA BATTERIPAKETET I VERKTYGETS HANDTAG

1. Passa in skaran inuti verktygets handtag med batteripaketet (fig. 1).
2. Dra batteripaketet med fast hand in i handtaget tills du hor att laset snapper pa plats.

ATT TA UT BATTERIPAKETET UR VERKTYGET.

1. Tryck på lösöringsknapparna (i) och dra batteripaketet med fast hand ut ur verktygets handtag.
2. Satt in batteripaketet i laddaren sa som beskrivs i laddar-avsnittet ienna handbok.

Elektronisk tryckkontroll

Verktyget ar utformat for att applicereraett stort unval av olika fogmaterial och kitt, somt for att kanna av om materialet inte matas ut erler materas ut for sakta. Om verktyget inte matar ut materialet ratt, kan det bero pa steinat fogmaterial, punkteringar, fruset material erller liknande. Om det handerkommen den elektroniska tryckkontrollfsfunctionen att stenga av verktyget.

Föj altid tilverkarens rekommendationer gällande steinat flogmaterial, punkteringar, fruset matern osv., for att minska risiken attk skada tuben och höljet.

Ta ut batteripaketet och byt ut materialtuben/holjet enigt tilverkarens instruktioner och instruktionerna under Isattning av material. For verktyget till att DeWALT service center om verktyget forsätter att slas av.

SVENSKA

Konstant hastigkeit

Den konstanta hastighets Funktionen tillater materialet att foda i jarntakt, oavsett de olka hastighetsinstallningarna och mangden material i patronen.

Elektronisk automatisk back

Det här verktyget har en automatisk
backningsfunktion som fär kolven att backa upp i vissa situationer beroende på material som används och verktygets hastigkeit.

MONTERING

sakerhetsinstruktiona och tillampbara bestammelser.

VARNING: For att minska risken

for allvarlg personskada, stang av verktyget och kopla bort det fran strömköllan innan du gör nagra justeringar erlar tort/installer ar tillsatser erler tillbehör.

Korrekt Handplacering (fi g. 5)

VARNING: For att minska risiken for allvarlig personställning, anvand ALLTID korrekt handställning, säöm visas.

WARNING: For att minska risken for allvarig personskada, halt ALLTID verktyetget sakert, for att forekomma en plotslg reaction.

Korrekt handposition kraver en hand pa huvudhandtaget (bb), med den andra handen pa kolvstangshandtaget (f).

Avtryckarknapp (fi g. 1)

Tryck pa avtryckarknappen (b) for at aktivera verktyget. Slapp avtryckarknappen for att stanga av verktyget. Ditt verktyg ar forsett med en avtryckarknappssparr som forhindrar att material oavsiklig malas ut.

Avtryckarknappsspar (fi g. 1)

1. Tryck avtryckarknappssparren (c) uppat for att lasa avtryckarknappen. Verktyget kommt inte att fungera sa lange knappen ar i last position.
2. Tryck avtryckarknappssparren (c) nedat for att lasa upp avtryckarknappen.

Hastighetsvariationsratt (fi g. 1)

1. Vrid hastighetsvariationsratten (e) motsols for minimalt flode av kitt erer fogmaterial. Vrid hastighetsvariationsratten medsols for maximalt flode av kitt erer fogmaterial.
2. Tryck på avtryckarknappen (b) for att starta fiödet av material.

Roterande patronhällare

Patronhallaren kan roteras 360^ for att kunna applicera material fran alla vinklar.

Kolvstavshandtag (fi g. 1)

VARNING: Stang av apparaten och ta ut batteripaketet fou du hanger upp ellager lagunder verktyget. Hall avtryckarsparenlast da verktyget inte anvands och da verktyget forvaras.

VARNING: For att minska risken for allvarlig personskada borkovstaven INTE anvandas for upphängning av foremal. Det kan orsaka allvarfiga personskador.

Kolvstavshandtaget kan anvandas for att hänga upp verktyget fran ett stadigt feste naret inte anvands erler forforvaring.

1. Pressa in och häll kolvstavsfrigöraren (a), for att justera kolvstaven (g) manuellt.
2. Skjut eller dra kolvstavshandtaget (f) till onskad position och slapp sedan kolvstavsfrigoren.

WARNING: Sprickningsfara. Material som lamnas kvar i patron-/korvhällaren kan torka om det lamnas oatgardat.

SVENSKA

Föj tilverkarens rekommendationer nar du anvander kitt aller fodmaterial for att minska risken for persorskada.

PATRONHÄLLARE (FIG.1)

1. Se till att ratt patronhällare installerats pa ratt satt.
2. Använd avtryckarknappssparren (c) für att lasa avtryckarknappen (b).
3. Skär av myningersspeters på kitt-/ fogmaterialstuben. Smä öppningar kräver mer kraft for att pressa ut materialet vilket kan paverka batteriets livslängd. Materialets konsistens och applicieringshastigheten paverkar hur jämnt och lätt materialet flódar.
4. Bryt den inre forslutningen pa kittuben erler fcgmaterialiet med pinnen (K) som sitter pa undersidan av patronhällaren.

OBSERVERA: Risk for skada pa verktyget. Om den inre forslutningen inte bryts, kan material tingvas ut genom bakSIDAN av tuben och skada verktyget.

OBSERVERVA: Risk for skada pa verktyget. Hall kolvstaven, patronhallaren och patronen rena fran allt material. Att dra tillbaka en kolvstav som ar takt med tornkat material kan skada de inre delama i vertkyget och fãt foljd att tuben inte sitter ratt.

1. Hall verktyget i ett fast grepp, pressa in kolvstavsrigoren (a) for att slappa loss och frigora kolvstaven (g). Anvand kolvstavshandtaget (f) for att dra kolvstaven (g) bakat, for att tillata kitt-/fogmaterialstuben att passaa in i patronhallaren.
2. Satt in kitt-/fogmaterialstuben.
3. Tryck in och hall innel kolvstavsrigoren (a) medan du pressar kolvstavshandtaget (f) framat tills kolven (h) ligger mot insidan av tuben.
4. Släpp kolvstavsfrigöraren.
5. Rotera patronhällaren till önskad winkel.

KORVHÄLLARE (FIG.1)

VIKTIGT: For in korvpaketet i korvhällaren och skär av hölj (änden narmast mynningen) enigt tilverkarens instruktioner. Den har korvhällaren ar konstruERad for att anvandas enbart

TILLSAMMANS MED kovpaket. TA INTE ut kitt-/ fogmaterialstuben fran höljet. DOPPA ALDRIG mynningsspeiten i nagot som helst material.

OBSERVERA: Risk for skada pa verktyget. Lat inte konvholjet tommas helt, da kan kalven komma i kontakt med det bakre locket och orsaka bristning.

1. Skruva av mynningshylsan (m) och ta av mynningen (n).
2. Pressa och hallinne kolvstavfrigoren (a). Anvand kolvstavshandtaget (f) for att dra kolvstaven (g) bakat, for att tillata kittets/ fogmateriallets yttterholje att passa in i korvhallaren (l).
3. For in korpvaketet i korvhaillaren och skär avytterholjet enigt tilverkarens instruktioner.
4. Skruva tillbaka mynningshylsan pa korvhällaren med mynningsspetsen vänd frän verktyget.
5. Trimma spetsen på myningshylsan for lamplig application.

Byte av hällare (fi g. 3, 4)

WARNING: Stang av apparaten och ta ut batteripaketet fore installation ell avlagsnande av tilbehör, justendar och reparationer. Hall avtryckarsparren last da verktyget inte används och daverktyget forvaras.

AVLAGSNING AV PATRONHÄLLAREN (FIG. 3)

1. Avlagsna kolsvkruven (r) och patronkolven (s) fran insidan av patronhällaren (j).
2. Pressa och häll innne kolvstavsrigöraren (a) och dra kolvstavshandtaget (f) tillbaka for att komma at pipmattern (t). Slapp kolvstavsrigöraren.
3. Vrid pipmuttem (t) motsols med en 13 mm (1 / 2^ ) kvadratisk skruvnyckel for att ta bort den.
4. Det gar nu latt att avlagsna den bakre packningen (x) mellanlaggsbrickan (u) och patronhällaren (j).

MONTERING AV KORVHALLARE (FIG. 4)

1. Placera det bakre lockets mellanlagg (v) och det bakre locket (w) [fingangat] i verktygets nos.
   OBS: Den sida av det bakre lockets mellanlaggsbricka som har dubbla kragar skull vara vänd bort frän verktyget.
2. Placera den bakre packningen (x) over det bakre locket (w) och for in pipmuttern (t) i verktygets nos.Dra at och sakra pipmuttern med en 13mm (1 / 2^ ) kvadratisk skruvnckel. Den har kitpistol er konstruerad for att tillata det bakre locket att rotera fritt.

SVENSKA

1. Tryck in ochhall in kolvstavsfrigoraren och pressa kolvstaven (g) fram at helt och hallet. Slapp avtryckaren.
2. Tra kovrhallaren (I) genom den bakre hylsan (w).
3. Montera ihop pipkolven (y) med kolvsten (g) och for in kolsvkriven (aa) i kolvsten i den ordning som visas pa Fig. 4. Det kommt att hälla pipkolven (y) säkert p plats. Skruva at ordentlich.

OBS: Fore montering av korwhallaren (l), skall du se till att o-ringen (z) har smorts ordentigt. Om det inte har gjorts, skall du anvanda det medfoljande smorjmedlet och smoja o-ringen fullstandigt fore monteringen. O-ringen (z) kan behova smojas da och da under kittpistolens livstid. For att upnã jamm drift median materialet appliceras, skall utsidan av o-ringen smojas med ett sunt lager av det medfoljande smorjmedlet.

VIKTIGT:

• Vid normal användning, forvantas smörjmedlet som levereras tillsammans med kittpistolen inte orsaka ögonirritation. Ögonirritation kan uppsta vid direktkontakt aller i dàligt ventilerade utrymmen.
  Kort tids hudkontakt med smorjmedlet forvantas inte orsaka humidiritation. Direkt, upprepad ell langvarig kontakt kan orsaka humidiritation och rodnad.

• Pressa och hällinne kolvstavsrigöraren och dra kolvstavshandtaget tillbaka fore laddning av material. När pípkolven dras tillbaka smörjs insidan av kovhällaren (I). Det ar normal att kolvsten gär trogt tills pípkolven har dragits tillbaka fullständigt.

• Placera myninger (n) pa korvhallaren (I) och tra myningershylsan (m) over myninger.

Ta av kovhãlaren genom att utföra samma procedur i motsatt ordning.

OBS: Pipmuttem (t) kan behova dras at da och da for att forsakra att verktyget fungerar pa ratt satt. Anvand en 13mm (1 / 2^n) kvadratisik skruvmckel for att dra at pipmuttem om den blir los.

UNDERHALL

Ditt DEWALT elverktyg har utformats fort fungera under lang tid med ett minimum av underhall. Lángvarig och god Funktion ar beroende av lamplig verkytgsvard och regelbunden rengöring.

VARNING: For att minska risken for allvarlig persorskada, stang av verktyget och kopla bort batteripaketet innan du görtagra justeringer ullar tarebtorlinstaller ar tillsatser erler tillbehör. En oavsiktig igangsättning kan orsaka persorskada.

Laddaren och battenpaketet ar inte servicebara. Det finns inga servicebara delar pa insidan.

Smörjning

Det har verktyget kraver ingen smorjning.

OBS: O-ringen (z) kan behöva smörjas dā och dā under kittpistolens livstid. För att upponä jänn drift medan materialet applicceras, skall utsidan av o-ringen smörjas med ett sunt lager av det medfoljande smörjmedlet.

OBSERVERA: Smöj inte verktyget, dā dettakommen att skada inre delar.

Rengöring

VARNING: Blas bort smuts och damm frän huvudkapan med tor luft varje gäng du ser smuts samlas i och runt luffaien. Bar godkanda ogonskydd och godkant dammliterskydd nar du utforenna procedur.
VARNING: Anvand aldrig losningsmedel
eller andra skarpa kemikalier for att
rengora de icede-metalliska delarna pa
verktyget. Dessa kemikalier kan forsvaga
de material som anvands i dessa delar.
Anvand en trasa som bara aruktad
med valten och mild tval. Lat aldrig
négon vatska komma in i verktyget; sank
aldrig ner négon del av verktyget i en
vatska.

OBSERVERA: Risk for skada pa

verktyget. Material som lamnas kvar i patron-/korvhallaren kan forka om det lamnas oatgardat. Forsok inte mata ut material under dessa forhallanden. Fol tilverkarens rekommendationer nr du anvander mitt ell erfogmaterial for att minska risken for materiella skador.

SVENSKA

For att rengora patronhällaren, bör du följa tillverkarens rekommendationer for rengöring av material frän mynning, pipkov och kolvstav.

For att rengora korvhallaren bcr du skruva loss mnningshylsan (m) och kovhallaren (f) fran verktyget. Fol tilverkarens rekommendationer for rengoring av material fran mynning, pipkolv, kolvstav och korvhallare.

RENGORINGSINSTRUKTION FOR LADDARE

VARNING! Fara for elektrisk stot. Dra ut laddaren ur eluttaget fore rengorig. Smuts och flott kan avlagnas fran laddarens utsida med hjalp av trasa eller mjk borste som inte ar av metall. Anvand inte vatten erler rengoringsmedel.

Valfria tillbehör

WARNING: Dà anda tillbehör an de som erbjuds av DEWALT inte har testats med den härprodukten, kan användande av sādana tillbehör vara farligt. För att minska olyckrisken bör enbart tillbehör rekommenderade av DEWALT användas med den härprodukten.

Rädgör med din handlare für information om lämpiga tillbehör.

Miljöskydd

Separat avfallshantering. Den har produkten skall inte kastas bort tillsammans med normalt hushalssavfall.

Kasta inte bort din DEWALT produit tillsammans med hushhalsavfall, om du en dag finner att den behover bytas ut, aller du inte langre har anvandning for den. Lamna den hare Produkten til separat avfallsinsamling.

Separat insamling av anvenda produkter och paketeringsmaterial, gör det mögigt att atervinna materialet. Atervinning av material hjälper till att forhindra miljöfororening och minskar afterfragan pa rmaterial.

Lokala bestammelser kan foreskriva separat insamling av elprodukter fran hushall vid allmanna avfallsteminaler ell hos handlaren nar du koper en ny produit.

DEWALT tillhandaheller en terminal for insamling och atervinning av DEWALT produit de de upnpatt sluett av sin fungerande livslangd. For att utnytjda den har serviceen, vanlagen aterlamna din produit till en auktoriserad reparator somkommen att lamna in den a dina vagnar.

Du kan ta reda pa var din namaste auktoriserade reparator finns genom att kontakte ditt lokala DEWALT kontorpa adressen som finsi den har bruksarvisningen.Det finns ocks an lista med auktoriserade DEWALT reparatore,amt fullstandiga uppliesningar om var service after forsälning och kontakter pa Internet pa: www.2helpU.com.

Laddningsbart Batteripaket

Det har langlvade batteripaketet maste laddas
nár det inte langre producrar tillackig energi
for arbenen som tidigare latt utforts. Det bor
omhändertas med lampliga milohänsyn vid slutet av
dess fungerande livslangd:

• Ladda ur batteripaketet fullständigt och tar sedan ut det urprodukten.
• Li-Ion, NiCd och NiMH batterier kan atervinnas. Ta med dem till din handlare ellokala atervinningscentral. De insamlate batteripaketen atervinnes eller ayvttras pa lampligt satt.

SVENSKA

GARANTI

DEWALT har förtroende for kvaliteten pa
sinaprodukter, och erbjuder en enastände
garanti for professiona anvandare av
produkten.Denna garanti-deklaration
kommern som tillagg till och inskränker inte
dina kontraktsmässiga rattigheter i egenskap
av professionell anvandare,eller dina
lagstadgade rattigheter i egenskap av enskid
icle-professionell anvandare.Garantin ar gittig
i de territorier som tilhör medlemsstatema
i Europeiska unionen och det europeiska
fihandelsomraret.

30 DAGARS RISKFRI

TILLFREDSSTALLELS-GARANTI

Om du inte är helt nojd med funktonaliteten hos ditt verktyg frän DEWALT kan du helt enkelt Återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar sö som det köpts, till inköpsstället, För full Återbetalinger bytee. Produktten mäste ha blivit utsatt für rímigt slitage och notning, och bevis pa inkopet mäste visas upp.

- KONTRAKT PÄ ETT ÅRS FRI SERVICE

Om du behover underhall aller service for ditt DEWALT verktyg inom 12 manade fran inkop har du ratt till en service utan kostnad. Den kommer att uforas utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis pa kopet maste visas upp.Detta inklader arbete.Det innefattar inte tilbehor och reservdilar, savigda dessa inte fallerar inom ramen for garantin.

- ETT ARS FULLSTÄNDIG GARANTI

Om din produit frán DEWALT produit fallerar
pà ground av bristfälligt material éller tilverkning
inom 12 mänader after inköpsdatum,
garanterar DEWALT att vi kostnadsfritt
byter ut alla felaktiga delar éller - after vart
gottfinnande - kostnadsfritt byter ut encheten,
forutsatt:

• Produktineninte har anvænts felaktigt;
• Produktbar har utsats for rimligt slitage ochnotting;
• Reparationerinte har forsokt goras av obehoriga personer;
• Bevis pä köpet visas upp;
• Produktken äterlärnmas i fullständigt skick, med alla sina ursprungliga beständsdelar.

Om du vill gora ett yrkande, kontakta din aterforsäjare aller leta after din narrmaste auktorisrade DEWALT reparationsombud i DEWALT katalogen aller kontakta dit DEWALT kontor pa den adress som anges ienna manual. En forteckning over behöriga reparationsombud for DEWALT och kompletto information om var service after farsäljning finns tillgangligt pa Internet pa:

www.2helpU.com.

DAYANIKLI KORDONSUZ YAPIŞKANTABANCASI DC540, DC542, DC547

Tebrikler!
