BRUKSANVISNING KS2300 GRAM

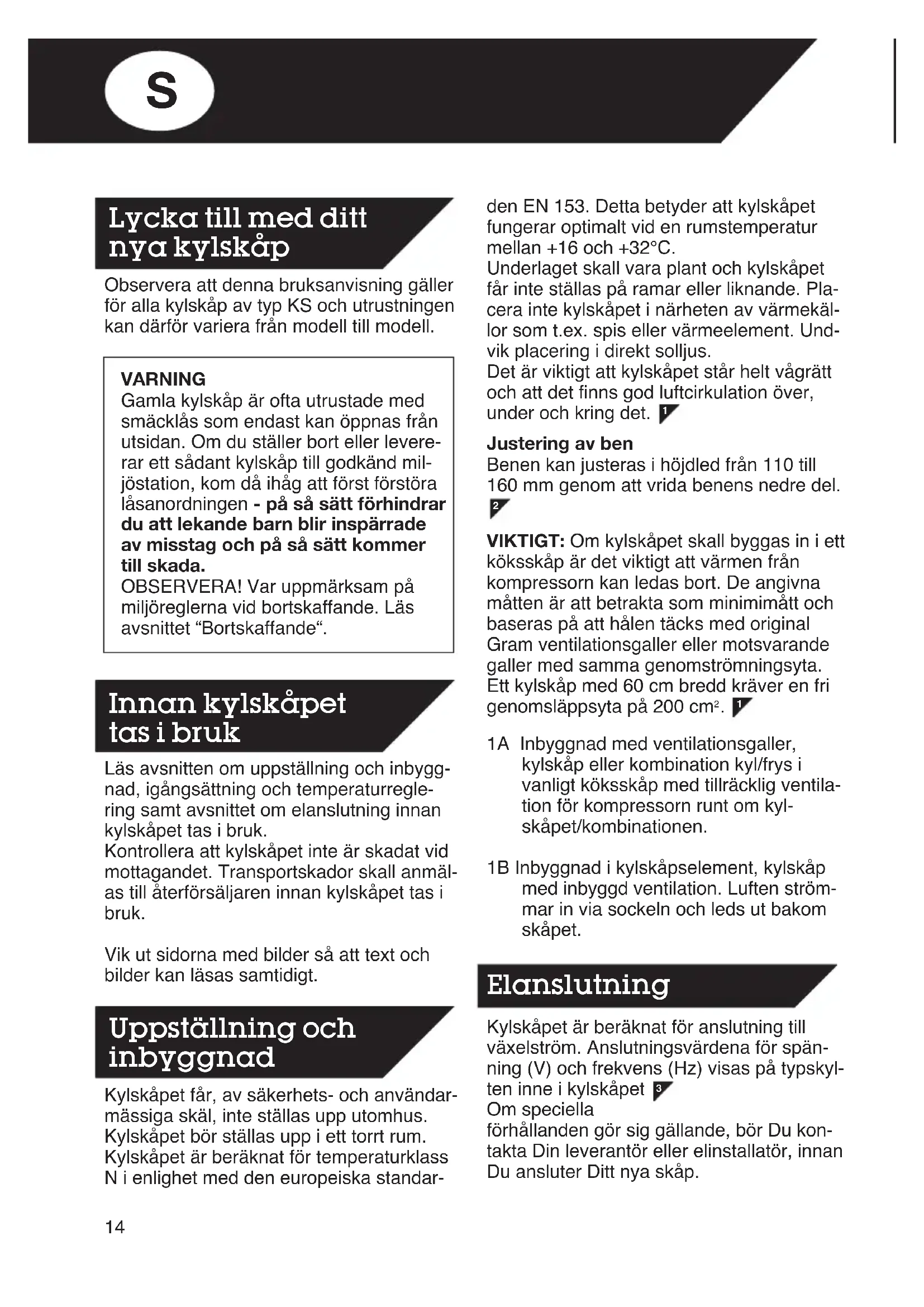

den EN 153. Detta betyder att kylskåpet fungerar optimalt vid en rumstemperatur mellan +16 och +32°C. Underlaget skall vara plant och kylskåpet får inte ställas på ramar eller liknande. Pla- cera inte kylskåpet i närheten av värmekäl- lor som t.ex. spis eller värmeelement. Und- vik placering i direkt solljus. Det är viktigt att kylskåpet står helt vågrätt och att det finns god luftcirkulation över, under och kring det. Justering av ben Benen kan justeras i höjdled från 110 till 160 mm genom att vrida benens nedre del. VIKTIGT: Om kylskåpet skall byggas in i ett köksskåp är det viktigt att värmen från kompressorn kan ledas bort. De angivna måtten är att betrakta som minimimått och baseras på att hålen täcks med original Gram ventilationsgaller eller motsvarande galler med samma genomströmningsyta. Ett kylskåp med 60 cm bredd kräver en fri genomsläppsyta på 200 cm

1A Inbyggnad med ventilationsgaller, kylskåp eller kombination kyl/frys i vanligt köksskåp med tillräcklig ventila- tion för kompressorn runt om kyl- skåpet/kombinationen. 1B Inbyggnad i kylskåpselement, kylskåp med inbyggd ventilation. Luften ström- mar in via sockeln och leds ut bakom skåpet. Kylskåpet är beräknat för anslutning till växelström. Anslutningsvärdena för spän- ning (V) och frekvens (Hz) visas på typskyl- ten inne i kylskåpet . Om speciella förhållanden gör sig gällande, bör Du kon- takta Din leverantör eller elinstallatör, innan Du ansluter Ditt nya skåp.

Observera att denna bruksanvisning gäller för alla kylskåp av typ KS och utrustningen kan därför variera från modell till modell. VARNING Gamla kylskåp är ofta utrustade med smäcklås som endast kan öppnas från utsidan. Om du ställer bort eller levere- rar ett sådant kylskåp till godkänd mil- jöstation, kom då ihåg att först förstöra låsanordningen - på så sätt förhindrar du att lekande barn blir inspärrade av misstag och på så sätt kommer till skada. OBSERVERA! Var uppmärksam på miljöreglerna vid bortskaffande. Läs avsnittet “Bortskaffande“. Läs avsnitten om uppställning och inbygg- nad, igångsättning och temperaturregle- ring samt avsnittet om elanslutning innan kylskåpet tas i bruk. Kontrollera att kylskåpet inte är skadat vid mottagandet. Transportskador skall anmäl- as till återförsäljaren innan kylskåpet tas i bruk. Vik ut sidorna med bilder så att text och bilder kan läsas samtidigt. Kylskåpet får, av säkerhets- och användar- mässiga skäl, inte ställas upp utomhus. Kylskåpet bör ställas upp i ett torrt rum. Kylskåpet är beräknat för temperaturklass N i enlighet med den europeiska standar- Elanslutning Lycka till med ditt nya kylskåp Uppställning och inbyggnad Innan kylskåpet tas i bruk Type 76-004-1260 09/09/04 10:48 Side 1415 Om kylskåpet legat ner under transporten eller lagrats på kall plats (under +5°C) skall kylskåpet ha en viloperiod på minst 1 tim- me innan det tas i bruk. Anslut ström genom att sätta stickkontak- ten i vägguttaget. När ström ansluts utlöses ett larm som talar om att det är för varmt i kylskåpet och att strömmen varit avslagen. Läs under “Larm” hur larmet avbryts. Bild visar den elektroniska manöverpa- nelen som är placerad överst på kylskåpets mitt. De elektroniskt styrda kylskåpen är från fabrik inställda på optimal driftstemperatur och modellerna manövreras med knappen °C. När knappen °C trycks in och hålls intryckt kan den inställda temperaturen avläsas på displayen. Denna inställning visas i ca 3 sekunder. Om knappen fortsatt hålls intryckt kan inställningen ändras (se nedan). Tryck på °C och håll knappen inne. Efter ett ögonblick visas den aktuella inställnin- gen och därefter kommer värdena att lysa upp efter varann på skalan. När skalans ände nåtts kommer samtliga värden att slockna ett ögonblick innan de lyser upp igen. Släpp knappen, när talet vid önskad temperatur lyser upp. Kylskåpet kommer nu att använda denna nya driftstemperatur.

Bild visar hur dörren enkelt kan vändas från högerhängd till vänsterhängd - eller omvänt. Lägg kylskåpet på “ryggen“ med framsidan uppåt. Först demonteras handtaget med hjälp av en 2,5 mm insexnyckel. De främre benen demonteras med en 8 mm sexkantnyckel. På så sätt frigörs det nedre gångjärnet. Flytta övre och nedre gångjärn till motsatt sida. Nedre gångjärn: Gångjärnstappen och skruven monteras spegelvänt på gångjärnet med en 13 mm gaffelnyckel och en 2 mm insexnyckel. Övre gångjärn: Flytta gångjärnstappen till motsatta sidan. Observera att tappen skall monter- as spegelvänd när den flyttas till andra sidan - vridas 1/4 varv. Ev måste en tång användas för att dra tappen fri från topps- tycket. Flytta täckpluggen på dörrens ovansida till motsatt sida. När dörren monteras bör ett 9 mm mellan- stycke (trä eller liknande) läggas in vid det nedre gångjärnet. Mellanstycket placeras mellan skåpsfronten och dörrens kant för att skapa passande utrymme för tätnings- listen. Kom ihåg att montera rätt antal mellan- läggsbrickor i det nedre gångjärnet så att dörren kommer i rätt höjd. Montera gångjärnet in under skåpsbenet. När dörren är korrekt justerad skruvas benet fast och gångjärnet låses genom att dra skruven upp mot skåpet. Återmontera dörrhandtaget.

Ändring av temperatur Igångsättning Elektronisk styrning Du kan själv vända dörren Avbrott vid rengöring/ avfrostning Type 76-004-1260 09/09/04 10:48 Side 1516 Tryck på °C som vid “ändring av tempera- tur” och släpp knappen i det ögonblick då alla värden är släckta. Kylfunktionen är nu avbruten och kylskåpet kan rengöras. Den aktuella temperaturen kan fortfarande avläsas under de nästa 2 timmarna - därefter släcks denna funktion auto- matiskt. Starta kylskåpet igen genom att ställa in en driftstemperatur (se avsnitt “Ändring av temperatur”). Larmet aktiveras vid strömavbrott eller om temperaturen i mer än 2 timmar varit över 6°C varmare än den inställda temperatu- ren. Larmet fortsätter även om temperatu- ren åter är normal för att visa att något varit fel. Larm vid start Din nya Gram modell har inte varit strömansluten sedan den testades på fabriken och “tror” därför att det varit strömavbrott när kylskåpet ansluts till vägguttaget i köket. Därför aktiveras lar- met. Avbrott larm Tryck på °C och håll knappen inne. Efter ett ögonblick visas den inställda tempera- turen på displayen. Släpp knappen i detta ögonblick och larmet avbryts. När talet 9 på displayen lyser betyder det- ta att temperaturen i kylskåpet är +9°C, eller högre än vad som kan visas på dis- playen. När talet två blinkar – och endast detta tal betyder detta att temperaturen i kylskåpet är lägre än vad som kan visas på display- en. När de två yttre talen i varje sida på dis- playen – och de 4 mittre talen – blinkar växelvis betyder detta att temperatursen- sorn är defekt. Tillkalla servicemontör. (Vid sensorfel övertar ett nödprogram tem- peraturstyrningen tills servicemontören anländer). Larm: Talen lyser upp efter varandra från den kallaste ändan och löper över display- en. Samtidigt ljuder det akustiska larmet. Vid fel på temperatursensorn aktiveras ett nödprogam som övertar temperaturregle- ringen till dess en reparatör är på plats. Kortvariga temperatursvängningar är nor- mala och förekommer när: - nya varor ställs in - dörren varit öppen längre tid - kylelementet avfrostar Livsmedlen påverkas inte av dessa sväng- ningar och temperaturen blir snabbt nor- mal igen. Skåpets korta hylla kan användas som snedställd flaskhylla genom att sänka det bakre stödet till underliggande hyllstöd. Speciellt för kylskåp med svalavdelning Kylskåpet är uppdelat i en kyl- och en svalavdelning med hjälp av en glashylla med luftspjäll. Denna hylla samt den mot- stående flaskhyllan i dörren får inte flyttas med hänsyn till uppdelningen i kyl och sval. Temperaturen i svalavdelningen kan regle-

Larm Nödprogram Kortvariga temperatur- svängningar Kylens användning och tillbehör Signaler Type 76-004-1260 09/09/04 10:48 Side 1617

ras med spjället . Desto mer spjället öppnas ju mera kall luft strömmar ner från kylavdelningen till svalavdelningen. Grönsakslådor Grönsakslådorna nederst i kylskåpet är väl ämnade för förvaring av frukt och grönt. Den överliggande glashyllan skyddar mot uttorkning av varorna. Serveringsbox i dörren Boxarna är ideala för olika slags livsmedel. De tättslutande locken förhindrar uttork- ning och besparar onödigt besvär med i- och urpackning. Serveringsboxarna är tillverkade i ett material som inte påverkas av mineraloljor, fetter och svaga syror. De tål frystempera- turer och upp till 100°C. De kan rengöras i diskmaskin men får inte placeras direkt vid värmeelementet. Serveringsboxar kan också köpas som extrautrustning. Flaskhylla/hyllor i dörren Flaskhyllans djup kan ställas in med trådbygeln. Inställningen görs genom att flytta trådbygeln i hålen i flaskhyllan . Flaskhyllan kan flyttas med 10 cm inter- vall. Kylskåpet har helautomatisk avfrostning som styrs av en sensor. Sensorn gör att kylningen startas först när kylelementet är helt avfrostat. Skulle det trots detta visa sig att onormalt mycket is samlas kan kylelementet avfro- stas manuellt genom att stänga av kylnin- gen manuellt. Avbryt kylfunktionen som beskrivs i avsnit- tet “Avbrott vid rengöring/avfrostning”. Kylskåpet rengörs enklast med en svag tvållösning (max 85°C). Använd inte

rengöringsmedel som kan repa. Tätningsli- sterna kräver regelbunden rengöring för att förhindra missfärgning och säkra lång håll- barhet. Ta bort damm och trådar i kompressor- utrymmet med en dammsugare. Kylskåpet skall inte användas under en period När kylskåpet är avfrostat och rengjort skall dörren ställas öppen. På detta sätt undviks dålig lukt i kylskåpet. Kompressorn går ej - Kontrollera temperaturinställningen. - Kontrollera att det finns ström till kyl- skåpet och att stickkontakten sitter riktigt i vägguttaget. Porlande och kluckande ljud Framkommer när kylvätska cirkulerar och är normalt - också när kompressorn stan- nat. Observera för övrigt Kompressorns startsystem kräver en paus innan återstart kan genomföras. Pausens längd bestäms automatiskt av kompres- sorn. Eventuellt stopp i kondensvattenavrin- ningen Stoppet uppstår vanligtvis i plastböjen inne i kylskåpet. Ta bort stoppen på bästa sätt. Rensa sedan för säkerhets skull själva böjen med en bomullstops eller liknande. Om problemet fortfarande finns kvar kan stoppet sitta i utgången av nedloppsslan- gen till kondensvattenbehållaren. Kondens- vattenbehållaren är placerad ovanpå kom- pressorn på kylskåpets baksida. Ange typ och part.nr. på kylskåpet vid bes- tällning av reservdelar. Dessa upplysningar Avfrostning Nyttiga tips Reservdelar Rengöring Type 76-004-1260 09/09/04 10:48 Side 1718

finns på typskylten inne i kylskåpet. Lossa, med en skruvmejsel, låstapparna som håller lampskärmen . Lyft av lamp- skärmen och byt glödlampa (max 15 W). Gram täcker fabrikations- och materialfel som uppstår inom 2 år från inköpsdatum (med kvitto som dokumentation för köpet). Täckningen förutsätter normal användning i privat hushåll och att kylskåpet är inköpt fabriksnytt i Sverige. Täckningen omfattar reservdelskostnad, eventuella transport- kostnader och arbetslön. Teknisk Support: Felanmälan DYGNET RUNT per telefon: 0200-232310 När det uttjänta kylskåpet skall bortskaffas skall detta ske på miljömässigt korrekt sätt. Var uppmärksam på reglerna för bortskaff- ning. Det finns speciella krav/regler som skall uppfyllas. Du kan få upplysningar beträffande bort- skaffning hos: - Gram A/S - Din lokala vitvaruförsäljare - Hos myndigheter (kommun, miljöstyrelse etc)
