KS2300 - Jääkaappi GRAM - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE KS2300 GRAM

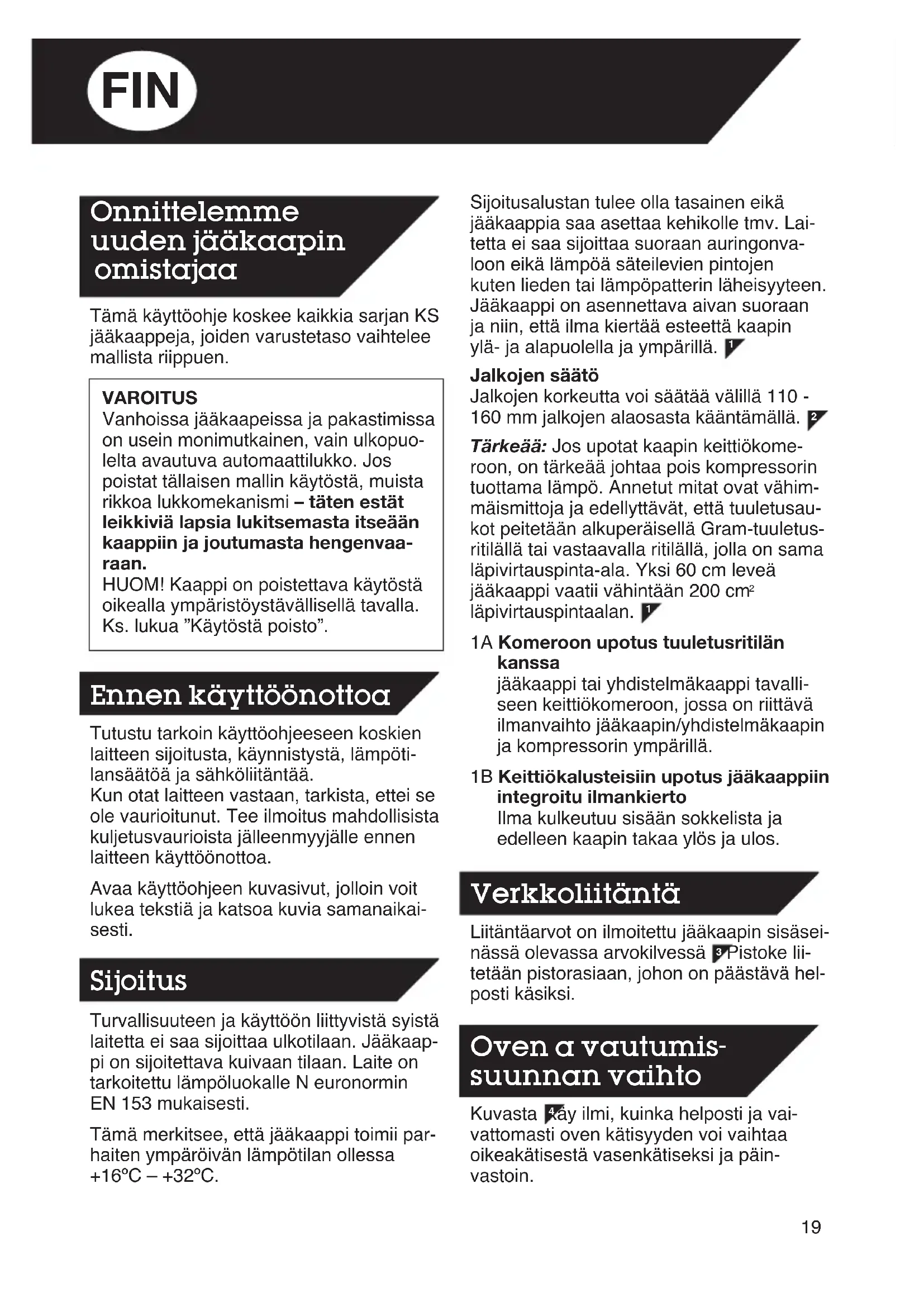

Bortskaffning Byte av lampa GRAM service Type 76-004-1260 09/09/04 10:48 Side 1819 Tämä käyttöohje koskee kaikkia sarjan KS jääkaappeja, joiden varustetaso vaihtelee mallista riippuen. VAROITUS Vanhoissa jääkaapeissa ja pakastimissa on usein monimutkainen, vain ulkopuo- lelta avautuva automaattilukko. Jos poistat tällaisen mallin käytöstä, muista rikkoa lukkomekanismi – täten estät leikkiviä lapsia lukitsemasta itseään kaappiin ja joutumasta hengenvaa- raan. HUOM! Kaappi on poistettava käytöstä oikealla ympäristöystävällisellä tavalla. Ks. lukua ”Käytöstä poisto”. Tutustu tarkoin käyttöohjeeseen koskien laitteen sijoitusta, käynnistystä, lämpöti- lansäätöä ja sähköliitäntää. Kun otat laitteen vastaan, tarkista, ettei se ole vaurioitunut. Tee ilmoitus mahdollisista kuljetusvaurioista jälleenmyyjälle ennen laitteen käyttöönottoa. Avaa käyttöohjeen kuvasivut, jolloin voit lukea tekstiä ja katsoa kuvia samanaikai- sesti. Turvallisuuteen ja käyttöön liittyvistä syistä laitetta ei saa sijoittaa ulkotilaan. Jääkaap- pi on sijoitettava kuivaan tilaan. Laite on tarkoitettu lämpöluokalle N euronormin EN 153 mukaisesti. Tämä merkitsee, että jääkaappi toimii par- haiten ympäröivän lämpötilan ollessa +16ºC – +32ºC. FIN Sijoitusalustan tulee olla tasainen eikä jääkaappia saa asettaa kehikolle tmv. Lai- tetta ei saa sijoittaa suoraan auringonva- loon eikä lämpöä säteilevien pintojen kuten lieden tai lämpöpatterin läheisyyteen. Jääkaappi on asennettava aivan suoraan ja niin, että ilma kiertää esteettä kaapin ylä- ja alapuolella ja ympärillä. Jalkojen säätö Jalkojen korkeutta voi säätää välillä 110 - 160 mm jalkojen alaosasta kääntämällä. Tärkeää: Jos upotat kaapin keittiökome- roon, on tärkeää johtaa pois kompressorin tuottama lämpö. Annetut mitat ovat vähim- mäismittoja ja edellyttävät, että tuuletusau- kot peitetään alkuperäisellä Gram-tuuletus- ritilällä tai vastaavalla ritilällä, jolla on sama läpivirtauspinta-ala. Yksi 60 cm leveä jääkaappi vaatii vähintään 200 cm

läpivirtauspintaalan. 1A Komeroon upotus tuuletusritilän kanssa jääkaappi tai yhdistelmäkaappi tavalli- seen keittiökomeroon, jossa on riittävä ilmanvaihto jääkaapin/yhdistelmäkaapin ja kompressorin ympärillä. 1B Keittiökalusteisiin upotus jääkaappiin integroitu ilmankierto Ilma kulkeutuu sisään sokkelista ja edelleen kaapin takaa ylös ja ulos. Liitäntäarvot on ilmoitettu jääkaapin sisäsei- nässä olevassa arvokilvessä . Pistoke lii- tetään pistorasiaan, johon on päästävä hel- posti käsiksi. Kuvasta käy ilmi, kuinka helposti ja vai- vattomasti oven kätisyyden voi vaihtaa oikeakätisestä vasenkätiseksi ja päin- vastoin.

Onnittelemme uuden jääkaapin omistajaa Ennen käyttöönottoa Sijoitus Verkkoliitäntä Oven a vautumis- suunnan vaihto Type 76-004-1260 09/09/04 10:48 Side 1920 FIN Aseta kaappi ”selälleen” ovipuoli ylöspäin. Irrota ensin ovenkahva 2,5 mm:n kuu- siokoloavaimella. Kierrä sen jälkeen etujalat irti 8 mm:n kuusiokoloavaimella. Tällöin irtoaa myös alasarana. Siirrä ylä- ja alasarana vastakkaiselle puolelle. Alasarana: Saranatappi ja teräväkärkinen ruuvi kiinni- tetään vastaavaan kohtaan saranassa 13 mm:n kiintoavaimella ja 2 mm:n kuusiokol- oavaimella. Yläsarana: Siirrä saranatappi vastakkaiselle puolel- le (huom. peilikuva) – käännä saranatappia 1/4 kierrosta Tappia yläosasta irrottaessa saatetaan tar- vita pihtejä. Siirrä oven yläosassa oleva suojatulppa vastakkaiselle puolelle. Ovea asennettaessa laitetaan kaapin etu- osan ja oven reunan väliin 9 mm:n välikap- pale (puusta tmv.), jolloin tiivistelistalle jää tarvittava tila. Muista laittaa alasaranaan tarpeellinen määrä prikkoja, jotta ovi tulee oikealle kor- keudelle. Sarana asennetaan jalan alle. Kun ovi on paikoillaan, jalka ruuvataan kiinni, minkä jälkeen sarana lukitaan ruuvaamalla kaappia vasten. Kiinnitä ovenkahva. Jos kaappia on kuljetettu vaaka-asennossa tai varastoitu kylmässä (alle +5ºC), on odo- tettava vähintään 1 tunti ennen laitteen käynnistystä. Jääkaappi liitetään sähköverkkoon työn- tämällä pistoke pistorasiaan. Laitetta verk- koon liitettäessä kuuluu hälytysääni merk- kinä siitä, että jääkaapin sisälämpötila on liian korkea ja että on ollut sähkökatkos.

Ks. lukua ”Hälytys”, jossa neuvotaan, miten hälytysääni katkaistaan. Kuvassa on kaapissa jääkaapissa ylin- nä keskellä oleva ohjauspa- neeli. Elektronisesti säädettävä jääkaappi on tehtaalla ohjelmoitu toimimaan parhaassa mahdollisessa lämpötilassa. Haluamasi säädöt teet ºC-painikkeella. Painamalla ºC-painiketta ja pitämällä sen alas painettuna saat näyttöön säädetyn lämpötilan noin 3 sekunnin ajaksi. Jos et vapauta painiketta, voit muuttaa säätö- lukemaa (ks. alla olevaa). Paina ºC-painiketta ja pidä se alas painet- tuna. Hetken kuluttua näyttöön syttyy valo säädetyn lämpötilalukeman kohdalle, min- kä jälkeen valo siirtyy asteikolla asteen ker- rallaan. Viimeisen asteen jälkeen kaikki luvut ovat sammuksissa hetken, minkä jäl- keen valo syttyy uudestaan. Säädät läm- pötilan vapauttamalla painikkeen näytöllä näkyvän haluamasi lämpötilan kohdalla. Paina ºC-painiketta, kuten kohdassa ”Läm- pötilan säätö” neuvottiin, ja vapauta paini- ke, kun kaikki luvut ovat sammuksissa. Kompressori käynti pysähtyy ja voit puhdis- taa laitteen. Kaapin lämpötila on luettavissa vielä parin tunnin ajan kaapin lämpötila- asteikosta. Käynnistät laitteen jälleen säätämällä uudestaan haluamasi lämpötilan, kuten

Lämpötilan säätö Käynnin keskeytys puhdistuksen/ sulatuksen ajaksi Käynnistys Laitteen elektroninen säätö Type 76-004-1260 09/09/04 10:48 Side 2021 FIN kohdassa ”Lämpötilan säätö” on neuvottu. Hälytys käynnistyy sähkökatkoksen sattu- essa tai jos kaapin lämpötila on yli 2 tunnin ajan yli 6ºC lämpimämpi kuin säädetty läm- pötila. Hälytys jatkuu myös lämpötilan palattua normaaliksi merkkinä siitä, että jotain on ollut vialla. Hankkimasi laite ei ole ollut kytkettynä verkkoon tehdastarkistuksen jälkeen, mistä johtuen laitteen elektroniikka tulkitsee tilan- teen virtakatkokseksi ja käynnistää hälytyk- sen, kun liität uutta laitetta verkkoon. Paina ºC-painiketta ja pidä se alas painet- tuna. Hälytysääni lakkaa, kun painike vapautetaan säädetyn lämpötilalukeman ilmestyessä näyttöön. Luvun 9 näkyessä näytöllä jääkaapin sisälämpötila on vähintään +9°C. Kun näytöllä luku 2 vilkuu, jääkaapin sisälämpötila on kylmempi kuin +2°C. Kun näytön 2 ulointa ja 4 keskimmäistä lukua vilkkuvat vuorotellen, lämpötilaa mittaavassa tuntoelimessä on häiriö. Ota tällöin yhteyttä huoltoliikkeeseen. (Hätäohjelma käynnistyy automaattisesti ja ohjaa laitetta, kunnes huoltoapua saadaan paikalle). Hälytys: Luvut vilkkuvat näytössä vuorotellen kylmästä lämpimään. Samana- ikaisesti kuuluu hälytysääni. Jos lämpötilatuntoelimessä on vikaa, hätäohjelma käynnistyy automaattisesti ja ohjaa laitetta, kunnes paikalle saadaan huoltoapua. Hetkelliset lämpötilanvaihtelut ovat nor- maaleja ja niitä tulee kun: - kaappiin lisätään tavaraa - ovi on pidempään auki - automaattisulatuksen aikana Nämä vaihtelut eivät vaikuta elintarvikkei- siin ja lämpötila palaa nopeasti ennalleen. Jääkaapin kapea hylly voidaan muuttaa kaltevaksi pullotelineeksi laskemalla hyllyn taaimmaiset kannattimet seuraavaksi alemmalle tasolle. Koskee niitä kaappeja, joissa on viileäosa Kaappi on jaettu jääkaappiin ja viileäosaan säätölevyllä varustetulla lasihyllyllä. Tätä hyllyä ja yläpuolista, ovessa olevaa pullohyllyä ei saa siirtää, jotta kaapin jako jääkaapiin ja viileäosaan säilyisi. Viileäosan lämpötilaa säädetään säätölevyä avulla. Mitä enemmän säätölevyä avataan, sitä enemmän virtaa kylmää ilmaa jääkaappiosasta viileäosaan. Vihanneslaatikot Jääkaapin alaosassa olevat laatikot ovat ihanteellinen ratkaisu hedelmien ja vihan- nesten säilytykseen. Laatikon päällä oleva lasihylly suojaa vihanneksia kuivumiselta. Ovirasiat

Hälytys Hälytyksen katkaisu Hätäohjelma Hetkelliset lämpötilanvaihtelut Laite hälyttää käyttöön otettaessa Kaapin käyttö ja siihen kuuluvat tarvikkeet Ohjauspaneelin merkkien selitykset Type 76-004-1260 09/09/04 10:48 Side 2122 FIN Kätevissä ovirasioissa voi säilyttää monen- laisia elintarvikkeita. Ovirasioiden tiiviit kannet estävät elintarvikkeiden kuivumista. Ovirasiat kestävät mineraaliöljyjä, rasvoja ja mietoja happoja. Rasiat voi laittaa pak- kaseen ja ne kestävät lämpöasteita 100º C:een saakka. Rasiat voi konepestä, mutta niitä ei saa sijoittaa suoraan lämpö- vastuksen päälle. Ovirasioita on saatavana myös lisävarus- teina. Oven pullokori(t) Pullokorin syvyyttä voi säätää siirtämällä teräslankapidikettä pullokorissa olevissa rei´issä . Pullokoria voi säätää korkeussuunnassa 10 cm:n välein. Jääkaapissa on automaattinen tuntoelimen ohjaama sulatustoiminto, jonka ansiosta jäähdytys käynnistyy vasta kun höyrysti- mestä on sulanut kaikki huurre pois. Mikäli huurretta kaikesta huolimatta muo- dostuu epätavallisen paljon, voi kaapin sulattaa manuaalisesti kytkemällä jääkaap- pi pois päältä. Katkaise laitteen jäähdytystoiminto puh- distusta ja sulatusta koskevan kohdan ohjeiden mukaisesti. Jääkaapin puhdistat parhaiten miedolla saippualiuoksella (maks. 85ºC). Älä käytä hankaavia pesujauheita. Ovitiivisteen säännöllinen puhdistus lisää sen käyttö- ikää. Puhdista kompressoritila pölynimurilla. Jos jääkaappia ei käytetä Jääkaappi sulatetaan ja puhdistetaan. Ovi

jätetään raolleen, jolloin kaappiin ei pääse muodostumaan epämiellyttävää hajua. Kompressori ei käy - Tarkista lämpötilansäätö - Varmista, että kaappi saa virtaa ja että pistoke on oikein paikoillaan pistorasiassa. Lirinää tai solinaa Äänen aiheuttaa jääkaapissa kiertävä jäähdytysneste. Tämä on täysin normaalia, myöskin kompressorin ollessa pysähdyk- sissä. Muuta huomioitavaa Kompressorin käynnistysjärjestelmä tarvit- see tauon, ennen kuin se käynnistyy uudel- leen. Tauon pituus määräytyy automaatti- sesti. Sulatusvesikouru tukkeutunut Kaapin sisällä sulatusvesikouru saattaa tukkeutua kourun kulman kohdalla. Tukkeuma on poistettava varoen ja kouru on tämän jälkeen puhdistettava esim. vanupuikolla tai vastaavalla. Mikäli vika ei poistu, saattaa tukkeuma olla sulatusvesiastiaan johtavan sulatusvesilet- kun ulostuloaukossa. Sulatusvesiastia on kompressorin päällä jääkaapin takana. Kun tilaat varaosia, ilmoita jääkaapin malli ja numerot jääkaapin sisäseinässä ole- vasta arvokilvestä . Irrota lampun suojalevyn lukitustapit ruuvi- meisselillä . Irrota suojalevy ja vaihda lamppu (korkeintaan 15 W). Poista laite käytöstä oikealla tavalla: ympäristöystävällisesti ja turvallisesti.

Hyödyllisiä vihjeitä Puhdistus Varaosat Lampun vaihto Käytöstä poisto Sulatus Type 76-004-1260 09/09/04 10:48 Side 2223 FIN Noudata laitteen käytöstä poistamiseen liittyviä ohjeita ja erikoismääräyksiä. Lisätietoja laitteen käytöstä poistamisesta antavat: - GRAM Finland Oy - laitteen myyjä - viranomaiset (kunta, ympäristöministeriö ym.)
