KÄYTTÖOHJE KFL 31501 E GRAM

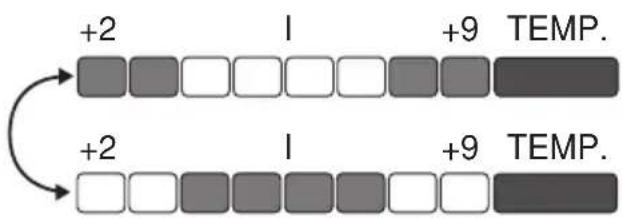

skaffning hos: - Gram Sverige AB - Din lokala vitvaruleverantör - Hos myndigheter (kommun, miljöstyrelse etc) Normaltillstånd. Panelen visar den aktuella temperaturen, som i detta exempel är +5°C. Inställd temperatur: Tryck på TEMP och håll nere tangenten: Efter ett ögenblick visas den inställda temperaturen. I detta exempel visas den från fabriken inställda +5°C. När alla lamporna är tända betyder detta, att temperaturen inne i kylskåpet är +9°C eller högre, än vad skalan kan visa. När lampan under +2 blinkar - och det är endast denna lampa, som är tänd betyder det, att temperaturen i kylskåpet är lägre, än vad skalan kan visa. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. Signalöversikt När lamporna blinkar växelvis - mellan de två yttersta - och de fyra mittersta, betyder detta, att det är något fel på temperaturkän- naren. (Vid denna typ av fel övertager ett nödprogram funktionen intill dess, att tillkal- lad service når fram). Larm: Lamporna tänds upp efter varandra från den kallaste delen och “löper” över skalan. Samtidigt hörs ett akustiskt larm. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP.20 Tämä käyttöohje koskee kaikkia sarjan KS jääkaappeja, joiden varustetaso vaihtelee mallista riippuen. VAROITUS Vanhoissa jääkaapeissa ja pakastimissa on usein monimutkainen, vain ulkopuo- lelta avautuva automaattilukko. Kun poistat pakastimen käytöstä, muista rikkoa sen lukkomekanismi - täten estät leikkiviä lapsia lukitsemasta itseään pakastimeen ja joutumasta hengenvaaraan. HUOM! Kaappi on poistettava käytöstä oikealla, ympäristöystävällisellä tavalla. Ks. lukua “Käytöstä poisto”. Tutustu tarkoin laitteen käyttöohjeeseen koskien laitteen sijoitusta, käynnistystä ja sähköliitäntää. Kun otat laitteen vastaan, tarkista, ettei se ole vaurioitunut. Ennen laitteen käyttöönot- toa tee ilmoitus mahdollisista kuljetusvau- rioista laitteen myyjälle. Avaa käyttöohjeen kuvasivut, jolloin voit lukea tekstiä ja katsoa kuvia samanaikai- sesti. Turvallisuussyistä laitetta ei saa sijoittaa ulkotiloihin. Laite tulee sijoittaa kuivaan tilaan. Jääkaappi/kaappipakastin on tarkoitettu lämpöluokalle N euronormin EN 153 mukaisesti. Sijoitusalustan tulee olla tasainen, jääkaappia/kaappipakastinta ei saa asettaa kehikolle tms. FIN Laitetta ei saa sijoittaa suoraan auringonva- loon eikä lämpöä säteilevien pintojen kuten lieden tai lämpöpatterin läheisyyteen. Jääkaappi on asennettava aivan suoraan ja niin, että ilma kiertää esteettä kaapin ylä- ja alapuolella ja ympärillä. Mitat ovat vapaita aukkoja. Suluissa olevat luvut koskevat yhdistelmäkaappeja. Yksittäinen kaappi vaatii vähintään 200

:n läpivirtausalan. Yhdistelmä 300 cm

1A Komeroon upotus tuuletusritilän kanssa jääkaappi tai jääkaappi/pakastin -yh- distelmä tavalliseen keittiökomeroon, jossa on riittävä ilmanvaihto jääkaapin/yhdistelmäkaapin ja kompressorin ympärillä. 1B Upotus jääkaappielementtiin jääkaappi/yhdistelmäkaappi sisäänra- kennetulla ilmanvaihdolla. Ilma kulkeu- tuu sisään sokkelista ja edelleen kaapin taakse. Liitäntäarvot on ilmoitettu jääkaapin sisäseinässä olevassa arvokilvessä. Pistoke liitetään pistorasiaan, johon on päästävä helposti käsiksi . Kuvasta käy ilmi, kuinka helposti ja vaivattomasti oven kätisyyden voi vaihtaa oikeakätisestä vasenkätiseksi ja päinvastoin. Aseta kaappi “selälleen” ovipuoli ylöspäin. Irrota ensin ovenkahva tavallisella ruuvimeisselillä. Kierrä irti ruuvit avaimel- la. Oven mukana irtoaa myös toinen sarana, joka on kiinni ovessa. Tämä sarana on irrotettava ennen oven paikoil- leen asennusta.

Onnittelemme uuden jääkaapin omistajaa Ennen käyttöönottoa Sijoitus Verkkoliitäntä 220/230 V 50 Hz Oven a vautumis- uunnan vaihto21 FIN Siirrä saranatappi vastakkaiselle puolelle (huom. peilikuva) - käännä sarana- tappia 1/4 kierrosta. Tappia yläosasta irrotettaessa saatetaan tarvita pihtejä. Siirrä valesarana vastakkaiselle puolelle. Aseta ovi ja mukana seuraava sarana valesaranan paikalle. Ovea asennettaessa laitetaan kaapin etuosan ja oven reunan väliin 9 mm:n välikappale (puusta tmv.), jolloin tiivistelis- talle jää tarvittava tila. Muista laittaa alasaranaan tarpeellinen määrä prikkoja, jotta ovi tulee oikealle korkeudelle. Kiinnitä ovenkahva. Jos kaappia on kuljetettu tai sitä on varastoitu kylmässä (alle +5°C), on odotettava vähintään 1 tunti ennen laitteen käynnistystä. Jääkaappi liitetään sähköverkkoon työntämällä pistoke pistorasiaan. Laitetta verkkoon liitettäessä kuuluu hälytysääni merkkinä siitä, että jääkaapin sisälämpötila on liian korkea. Ja että on ollut sähkötkos. Ks. lukua “Hälytys”, jossa neuvotaan, miten hälytysääni katkaistaan. Kuvassa on jääkaapin ohjauspaneli. Elektronisesti ohjattavat jääkaapit on tehta- alla ohjelmoitu toimimaan parhaassa mahdollisessa säilytyslämpötilassa. Haluamasi säädöt teet painikkeiden TEMP avulla. Painamalla painiketta ja pitämällä sitä painettuna saat näyttöön asetetun arvon,

joka näkyy 3 sekunnin ajan. Pitäessäsi painiketta pidempään painettuna, voit muuttaa asetettua arvoa. (ks. seuraavia ohjeita) Paina TEMP-painiketta ja pidä se painettuna. Hetken kuluttua näyttöön syttyy valo sääddetyn lämpötilalukeman kohdalle, minkä jälkeen valo siirtyy oikealle asteen kerrallaan. Viimeisen asteen jälkeen kaikki valot sammuvat hetkeksi, minkä jälkeen valo syttyy uudestaan asteikon vasemmasta päästä alkaen. Säädät lämpötilan vapauttamalla painikkeen valon palaessa haluamasi lämpötilan kohdalla. Paina TEMP-painiketta, kuten kohdassa “Lämpötilan säätö neuvottiin, ja vapauta painike, kun kaikki valot ovat sammuksis- sa. Kompressorin käynti pysähtyy ja voit puhdistaa laitteen. Kaapin lämpötila on luettavissa vielä parin tunnin ajan kaapin lämpötila-aseikosta. Käynnistät laitteen jälleen säätämällä uudestaan haluamasi lämpötilan, kuten kohdassa “Lämpötilan säätö” on neuvottu. Kaappi käynnistyy automaattisesti säh- kökatkoksen jälkeen. Virransyötön palaud- uttua kaappi käynnistyy ja hälytys aktivoi- tuu (ks. hälytystä koskevaaa lukua). Hälytys käynnistyy sähkatkoksen sattues- sa, tai jos kaapin lämpötila on yli 2 tunnin Säätöperiaatteet Lämpötilan säätö Käynnin keskeytys puhdistuksen/ sulatuksen ajaksi Käynnistys Laitteen elektroninen säätö Sähkökatkos Hälytys22 FIN ajan yli 6°C lämpimämpi kuin säädetty lämpötila. Hälytys jatkuu myös lämpötilan palattua normaaliksi merkkinä siitä, että jotain on ollut vialla. GRAM-laite käynnistää hälytyksen kytkiessäsi sen sähköverkkoon, niin kuin se hälyttäisi sähkökatkoksen jälkeen. Paina TEMP-painiketta ja pidä se alas painettuna. Hälytysääni lakkaa, kun painike vapautetaan säädetyn lämpötilalukeman ilmestyessä näyttöön. Jos lämpötilatuntoelimessä on vikaa, hätäohjelma käynnistyy automaattisesti ja ohjaa laitetta, kunnes paikalle saadaan huoltoapua. Hetkelliset lämpötilanvaihtelut ovat normaaleja ja niitä tulee kun: - kaappiin lisätään tavaraa - ovi on pidempään auki tai se avataan usein - automaattisulatuksen aikana Lämpöasteikon valot syttyvät tai sammuvat lämpötilan vaihteluiden mukaisesti. Nämä vaihtelut eivät vaikuta elintarvikkeisiin ja lämpötila palaa nopeasti ennalleen. Jääkaapin lyhyt hylly voidaan muuttaa

kaltevaksi pullotelineeksi laskemalla hyllyn taaimmaiset kannattimet seuraavaksi alemmalle tasolle. Erityisesti koskien kaappeja, joissa on viileäosa Kaappi on jaettu jääkaappiin ja viileäosaan välilevyllä varustetulla lasihyllyllä . Tätä hyllyä ja yläpuolista, ovessa olevaa pullohyllyä ei saa siirtää, jotta kaapin jako jääkaappiin ja viileäosaan säilyisi. Viileäosan lämpötilaa säädetään välilevyn avulla . Mitä enemmän välilevyä avataan, sitä enemmän virtaa kylmää ilmaa jääkaappiosasta viileäosaan. Vihanneslaatikko/laatikot Jääkaapin alaosassa oleva(t) laatikko/laa- tikot ovat ihanteellinen ratkaisu hedelmien ja vihannesten säilytykseen. Laatikon pääl- lä oleva hylly suojaa vihanneksia kuivumi- selta. Ovirasiat Kätevissä ovirasioissa voi säilyttää monen- laisia elintarvikkeita. Ovirasioiden tiiviit kan- net estävät elintarvikkeiden kuivumista. Ovirasiat kestävät mineraaliöljyjä, rasvoja ja mietoja happoja. Rasiat voi laittaa pak- kaseen ja ne kestävät lämpöasteita 100°C:een saakka. Rasiat voi konepestä, mutta niitä ei saa sijoittaa suoraan läm- pövastuksen päälle. Ovirasioita voi hankkia lisävarusteina. Oven pullokori(t) Pullokorin syvyyttä voi säätää siirtämällä teräslankapidikettä pullokorissa olevissa rei’issä

Pullokoria voi säätää korkeussuunnassa 10 cm:n välein. Jääkaapissa on automaattinen tuntoelimen ohjaama sulatustoiminto, jonka ansiosta jäähdytys käynnistyy vasta kun höyrysti- mestä on sulanut kaikki huurre pois. Mikäli huurretta kaikesta huolimatta muo-

Hälytyksen katkaisu Hätäohjelma Hetkelliset lämpötilanvaihtelut Laite hälyttää käyttöön otettaessa Kaapin käyttö ja siihen kuuluvat tarvikkeet Sulatus23 FIN dostuu epätavallisen paljon, voi kaapin sulattaa käsin kytkemällä jääkaappi pois päältä. Katkaise laitteen jäähdytystoiminto puhdistusta ja sulatusta koskevan kohdan ohjeiden mukaisesti. Jääkaapin puhdistat parhaiten miedolla saippualiuoksella (maks. 85°C). Älä käytä hankaavia pesuaineita. Ovitiivisteen säännöllinen puhdistus lisää sen käyttöikää. Puhdista kompressoritila pölynimurilla. Jos jääkaappia ei käytetä Jääkaappi sulatetaan ja puhdistetaan. Ovi jätetään raolleen, jolloin kaappiin ei pääse muodostumaan epämiellyttävää hajua. Kompressori ei käy - Tarkista lämpötilansäätö. - Varmista, että pistoke on oikein paikoil- laan pistorasiassa eikä sähkökatkosta ole. Räminää tai pärinää Äänen voivat aiheuttaa putket, jotka koskettavat toisiaan tai jääkaapin ulkopin- taa. - Tarkista, että jääkaappi on täysin vaakasuorassa. Lirinää tai solinaa Äänen aiheuttaa jääkaapissa kiertävä jäähdytysneste. Tämä on täysin normaalia, myöskin kompressorin ollessa pysähdyk- sissä. Muuta huomioitavaa Kompressorin käynnistysjärjestelmä tarvit- see tauon, ennen kuin se käynnistyy uudel- leen. Tauon pituus määräytyy automaatti- sesti. Sulatusvesikouru tukkeutunut Sulatusvesikourun muovinen käyräosa kaapin sisällä saattaa tukkeutua. Tukkeu- ma on poistettava varoen ja kouru on tämän jälkeen puhdistettava esim. piippu- rassilla tmv. Mikäli vika ei poistu, saattaa tukkeuma olla sulatusvesiastiaan johtavan sulatusvesi- putken ulostuloaukossa. Sulatusvesiastia on kompressorin päällä jääkaapin takana. Kun tilaat varaosia, ilmoita jääkaapin malli ja numerot jääkaapin sisäseinässä ole- vasta arvokilvestä. Irrota lampun suojalevyn lukitustapit ruuvi- meisselillä. Irrota suojalevy ja vaihda lamppu (korkeintaan 15W). Poista laite käytöstä oikealla tavalla: ympäristöystävällisesti ja turvallisesti. Noudata laitteen käytöstä poistamiseen liittyviä ohjeita ja erikoismääräyksiä. Lisätietoja laitteen käytöstä poistamisesta antavat: - GRAM FINLAND Oy - laitteen myyjä - viranomaiset (kunta, ympäristöministeriö ym.)
