BEDIENUNGSANLEITUNG KFL 31501 E GRAM

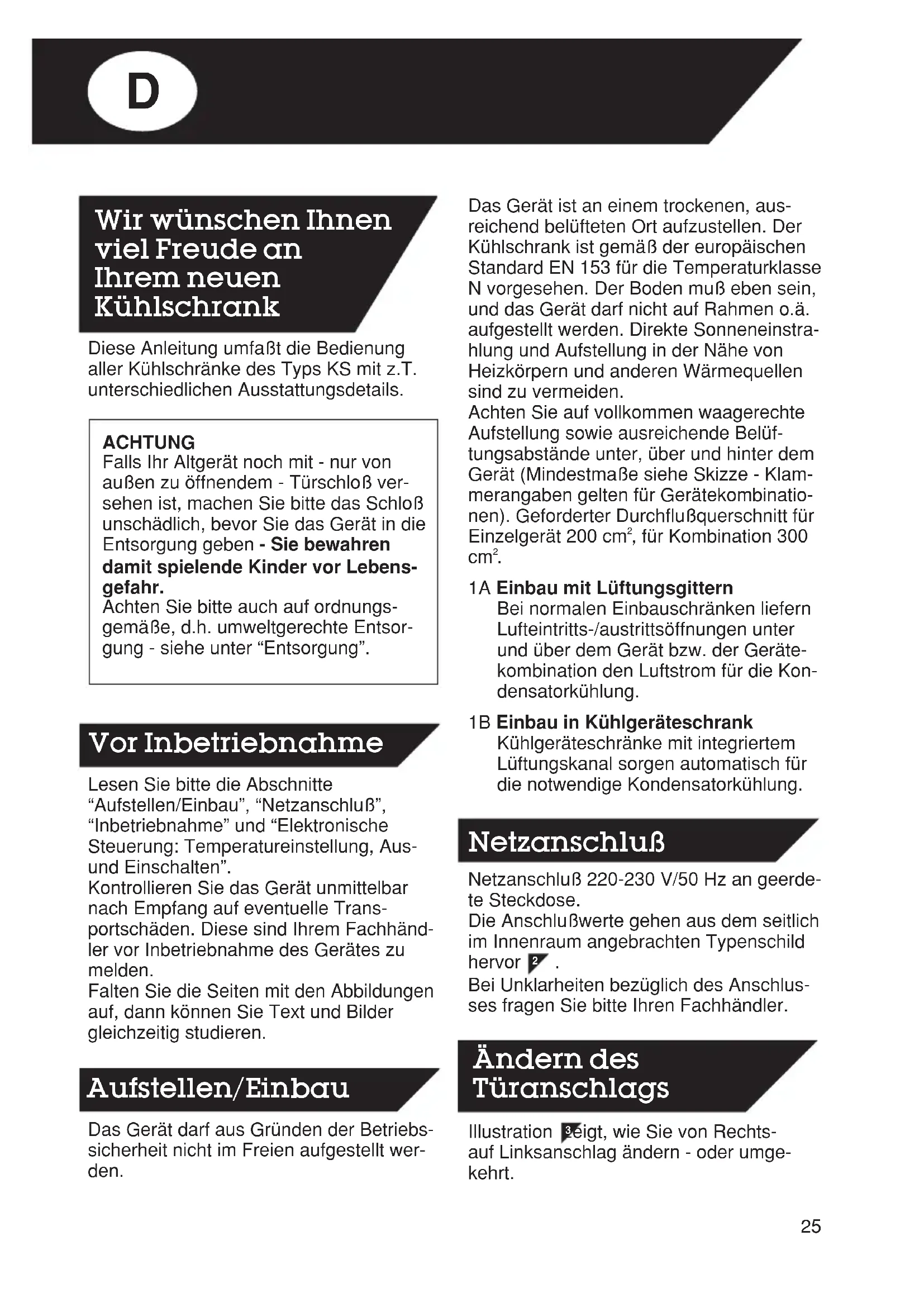

Vor Inbetriebnahme Das Gerät ist an einem trockenen, aus- reichend belüfteten Ort aufzustellen. Der Kühlschrank ist gemäß der europäischen Standard EN 153 für die Temperaturklasse N vorgesehen. Der Boden muß eben sein, und das Gerät darf nicht auf Rahmen o.ä. aufgestellt werden. Direkte Sonneneinstra- hlung und Aufstellung in der Nähe von Heizkörpern und anderen Wärmequellen sind zu vermeiden. Achten Sie auf vollkommen waagerechte Aufstellung sowie ausreichende Belüf- tungsabstände unter, über und hinter dem Gerät (Mindestmaße siehe Skizze - Klam- merangaben gelten für Gerätekombinatio- nen). Geforderter Durchflußquerschnitt für Einzelgerät 200 cm

, für Kombination 300

1A Einbau mit Lüftungsgittern Bei normalen Einbauschränken liefern Lufteintritts-/austrittsöffnungen unter und über dem Gerät bzw. der Geräte- kombination den Luftstrom für die Kon- densatorkühlung. 1B Einbau in Kühlgeräteschrank Kühlgeräteschränke mit integriertem Lüftungskanal sorgen automatisch für die notwendige Kondensatorkühlung. Netzanschluß 220-230 V/50 Hz an geerde- te Steckdose. Die Anschlußwerte gehen aus dem seitlich im Innenraum angebrachten Typenschild hervor . Bei Unklarheiten bezüglich des Anschlus- ses fragen Sie bitte Ihren Fachhändler. Illustration zeigt, wie Sie von Rechts- auf Linksanschlag ändern - oder umge- kehrt.

Wir wünschen Ihnen viel Freude an Ihrem neuen Kühlschrank Aufstellen/Einbau Netzanschluß Ändern des Türanschlags26 Schalten Sie das Gerät ab, ziehen Sie den Stecker heraus, entfernen Sie alle losen Teile aus dem Gerät und legen Sie es auf den “Rücken”. Türgriffleiste abschrauben. Scharnier- schrauben mit einem Schlüssel lösen und Tür ausheben. Das an der Tür befes- tigte (untere) Scharnier abschrauben. Scharnierstift oben abziehen (evtl. Zan- ge benutzen) und um 180° verdreht auf den gegenüberliegenden Zapfen stecken. Scharnierattrappe zur gegenüberliegen- den Türseite versetzen. Tür so anbringen, daß der obere Scharni- erstift im Eingriff ist, dann das mitgelieferte untere Scharnier anstelle der soeben ent- fernten Attrappe anbringen und verschrau- ben. Dabei auf gleichmäßigen Abstand zwis- chen Tür und Schrank von 9 mm (für die Türdichtung) achten - Abstandslehre aus Holz o.ä. am unteren Scharnier zwischen Türinnenseite und Schrankfront legen. Höhenjustierung mit Unterlegscheiben am unteren Scharnier. Türgriffleiste anschrauben. Geräte, die in Seitenlage transportiert oder bei Temperaturen von unter +5°C gelagert wurden, müssen vor der Inbetriebnahme mindestens 1 Stunde in temperierter Umgebung und normaler Stellung stehen. Schließen Sie das Gerät an die Steckdose an. Sobald das Gerät Strom hat, ertönt das Alarmsignal für erhöhte Temperatur bzw. Stromausfall. Entnehmen Sie bitte dem Abschnitt “Alarm”, wie die Alarmmeldung quittiert wird.

Temperatureinstellung und -Kontrolle mit Hilfe der TEMP-Taste (Abb. ): Die elektronisch gesteuerten Kühlschränke sind ab Werk auf optimale Betriebstempe- ratur eingestellt und werden mit der TEMP-Taste bedient. Bei Drücken und Niederhalten der Taste erscheint nach einem kurzem Augenblick die aktuelle Einstellung im Display. Sie wird für ca. 3 Sekunden angezeigt. Halten Sie die Taste weiter niedergedrückt, kön- nen Sie die Einstellung ändern (siehe unten). TEMP-Taste drücken und niederhalten. Nach einem Augenblick erscheint die aktu- elle Einstellung, danach leuchten die klei- nen Lampen über der Skala nacheinander auf. Nachdem das Ende der Skala erreicht ist, erlöschen alle Lampen für einen Moment, bevor sie erneut zu leuchten beginnen. Lassen Sie die Taste in dem Augenblick los, in dem die Lampe neben der gewünschten Temperatur leuchtet. Der Kühlschrank setzt seinen Betrieb dann mit der neuen Einstellung fort. Drücken Sie TEMP, wie unter ”Änderung der Temperatur” beschrieben, und lassen Sie die Taste in dem Augenblick los, in dem alle Lampen erloschen sind. Die Kühlfunktion ist jetzt ausgeschaltet, und

Elektronische Steue- rung: Temperaturein- stellung, Aus- und Einschalten

Inbetriebnahme Änderung der Temperatur Abschalten zum Reinigen/Abtauen27

Sie können den Kühlschrank reinigen. Die aktuelle Temperatur wird während der nächsten zwei Stunden weiterhin ange- zeigt, nach dieser Zeit wird auch diese Funktion automatisch ausgeschaltet. Durch Einstellen einer Temperatur (siehe unter ”Änderung der Temperatur”) wird der Kühlschrank wieder eingeschaltet. Nach einer Unterbrechung der Versor- gungsspannung läuft der Schrank automa- tisch wieder an. Sobald wieder Spannung anliegt, beginnt der Schrank zu arbeiten, und der Alarm wird aktiviert (siehe Abschnitt zu Alarm). Der Alarm wird bei Stromausfall oder immer dann ausgelöst, wenn die Tempera- tur mehr als zwei Stunden lang um mehr als 6°C über der eingestellten Temperatur liegt. Die Alarmmeldung bleibt auch aktiv, nachdem die Temperatur sich wieder nor- malisiert hat, damit Sie in jedem Falle von der Betriebsstörung unterrichtet werden. Alarm beim Einschalten Ihr neues GRAM-Modell war seit der End- kontrolle im Werk nicht an das Stromnetz angeschlossen, so daß die Elektronik von einem Stromausfall ausgeht, wenn Sie Ihr Gerät anschließen. Aus diesem Grund wird der Alarm ausgelöst. Abschalten des Alarms TEMP-Taste drücken und niederhalten. Nach einem kurzen Moment erscheint die eingestellte Temperatur im Display. Wenn Sie in diesem Augenblick die Taste loslas- sen, wird der Alarm abgeschaltet. Bei defektem Temperaturfühler wird ein Notprogramm aktiviert, das die Tempera- tursteuerung übernimmt, bis der Fehler behoben ist. Vorübergehende Temperaturschwankun- gen sind normal und kommen vor, wenn: - frische Ware in den Kühlschrank gelegt wird - die Tür längere Zeit offen steht - das Kühlelement abtaut. Dabei leuchten mehr oder weniger Lampen der Temperaturskala auf. Das Kühlgut wird von diesen Schwankungen nicht beein- trächtigt, und die Temperatur normalisiert sich schnell wieder. Das obere Rost dient in Schrägstellung (hinten absenken) als Flaschenablage. Besonderheit beim Schrank mit Keller- fach Die Glasplatte, die das Gerät in Kühl- und Kellerfach teilt , sowie das gegenüber- liegende Flaschenbord der Innentür dürfen nicht höhenverstellt werden. Die Keller- fach-Temperatur wird über die Spaltöffnung reguliert. Je größer die Öffnung, desto mehr kalte Luft strömt vom Kühl- in das kellerfach. Gemüseschubladen Obst und Gemüse werden in den Schubla- den unter der luftundurchlässigen Ablage vor dem Austrocknen geschützt. Servierbehälter Das umständliche Ein- und Auspacken vie- ler Lebensmittel ersparen Ihnen die luft- undurchlässigen Klarsichtbehälter der Innentür. Da bleibt alles frisch und appetit- lich - servierfertig.

Stromausfall Alarm Notprogramm Kurzzeitige Tempera- turschwankungen Anwendung und Einrichtung28

Die Servierbehälter bestehen aus einem Material, das gegen Mineralöle, Fette und schwache Säuren beständig ist. Die Servierbehälter vertragen Frost und bis zu 100°C. Sie sind spülmaschinenfest, dürfen jedoch nicht mit dem Heizelement in Berührung kommen. Sind auch als Zubehör erhältlich. Flaschenablagen Die Tiefe der Flaschenablagen verstellen Sie durch Versetzen des Drahtbügels . In der Höhe ist die Ablage in 10-cm-Abs- tänden verstellbar. Das automatische Abtauen wird von einem Fühler gesteuert, der den Kompres- sor erst nach vollständig beendetem Abtauen wiedereinschaltet. Sollte sich ausnahmsweise dennoch zu viel Reif gebildet haben, nehmen Sie ein manuelles Abtauen vor, indem Sie das Gerät abschalten. Schalten Sie die Kühlfunktion aus, wie unter ”Ausschalten zum Reinigen/Abtau- en” beschrieben. Am besten mit mildem Seifenwasser reini- gen. Keine Scheuermittel und kein kochendes Wasser (max. 85°C) verwen- den. Die Gummidichtung und ihre Auflage- fläche sollten des öfteren abgewaschen werden, das verlängert ihre Lebensdauer. Den Kompressorraum von Zeit zu Zeit mit dem Staubsauger von Staub und Fusseln befreien. Wenn das Gerät längere Zeit nicht gebraucht wird Es empfiehlt sich, das Gerät abzutauen

und zu reinigen sowie den Stecker aus der Wand zu ziehen. Die Tür sollte zur Belüf- tung einen Spalt offenstehen. Kompressorausfall Ist das Gerät eingeschaltet (kontrollieren Sie die Temperatureinstellung)? Sind Stecker und Steckkontakt in Ord- nung? NB! Bei wiederholten Einschaltversuchen benötigt der Kompressor eine Startpause, deren Länge von der automatischen Steu- erung geregelt wird. Rassel- oder Brummgeräusche Können von sich gegenseitig oder die Ver- kleidung berührenden Rohrleitungen ver- ursacht werden. Steht das Gerät waage- recht? Plätschergeräusche Sind normal, entstehen durch die Zirkulati- on des Kältemittels - auch bei stillstehen- dem Kompressor. Verstopfung der Tauwasserableitung Verstopfungen können im Kunststoffkrüm- mer am tiefsten Punkt der V-förmigen Tauwasserrinne auftreten. Lassen sich in der Regel mit einem Pfeifenreiniger o.ä. beheben. Sollte dies keine Abhilfe bringen, kann die Verstopfung am Ende des Abflußröhr- chens in der Tauwasserauffangschale (auf dem Kompressor, Geräterückseite) ents- tanden sein. Bei Bestellung von Ersatzteilen bitte Typ und Nummer des Gerätes angeben (siehe Typenschild im Gerät).

Reinigen Nützliche Tips Abtauen Ersatzteile29

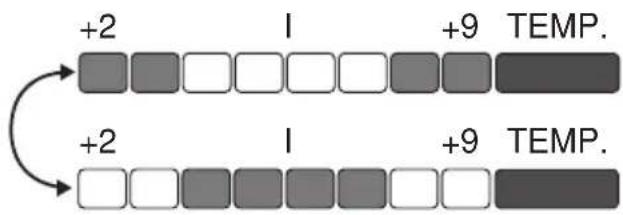

Schließzapfen des Lampenschirmes mit Schraubenzieher lösen , Schirm anhe- ben und Glühlampe austauschen (max. 15 W). Auskunft über die ordnungsgemäße Entsorgung von Altgeräten erteilen: - GRAM Deutschland - Ihr Fachhändler Normalzustand. Anzeige der aktuellen Temperatur, hier +5°C. Eingestellte Temperatur: TEMP-Taste drücken und niederhalten. Fast sofort erscheint die eingestellte Temperatur, in diesem Fall die Werkseinstellung +5°C. Wenn alle Felder aufleuchten, liegt die Temperatur im Schrank oberhalb des An- zeigebereichs, oder auf +9°C. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP.
