GEBRUIKSAANWIJZING KFL 31501 E GRAM

lamps light up there is a fault in the tempe- rature sensor. Call a service technician. (In the event of sensor fault an emergency program will take over control until the ser- vice technician arrives). Alarm: The lamps light up one after the other along the scale, starting at the cold- est end. An acoustic alarm is given at the same time. +2 I +9 TEMP.42 Deze gebruiksaanwijzing is bedoeld voor alle koelkasten van het model KS. De afbeeldingen hoeven dus niet exact met uw kast overeen te komen. Waarschuwing. Oude koelkasten kunnen zijn voorzien van complexe werpsluitingen welke alleen van buitenaf kunnen worden geopend. Waneer u een dergelijke koeler ter vernietiging aanbiedt, ver- zeker u er van dat het slot onklaar is gemaakt zodat kinderen zich er niet per ongeluk in kunnen opsluiten. Ter wille van de veiligheid mag de koelkast niet buitenshuis opgesteld worden. De kast functioneert optimaal in een droge ruimte. De koelkast is berekend voor tem- peratuurklasse N in overensstemming met de Europese norm EN 153. De onderlaag moet waterpas zijn en de koelkast mag niet op een frame of dergelijke geplaatst worden. De koelkast moet niet direct naast een warmtebron als radiator of kachel worden geplaatst. Evenmin in de directe zon. Het is belangrijk dat de koelkast volledig recht staat en dat er boven, onder en rondom een goede luchtcirculatie is. De afmetingen zijn vrije openingen. De getallen tussen haakjes gelden voor com- binatie-inbouw. Voor één kast is een vrij doorstromingsop- pervlak van min. 200 cm2 vereist, voor combinaties 300 cm

1A Ingebouwd met ventilatieroosters van koel of een combinatie koel/vries in een gewoon keukenelement met voldoende ventilatie voor de compres- sor rondom de koelkast/combinatie. 1B Ingebouwd in een koelkastelement van de koelkast of koel/vries met inge- bouwde ventilatie. De lucht stroomt via het voetstuk naar binnen en wordt achter de kast om geleid. De koelkast is bedoeld voor aansluiting van een wisselstroomnet met een span- ning van 220/240 Volt, 50 perioden. Overigens geheel volgens plaatselijke voorschriften. De aansluiting dient aan een wandcontactdoos met randaarde te geschieden. Afbeelding geeft aan hoe de draai- richting van de deur kan worden veranderd van rechts naar links. Leg de koelkast op zijn rug met de voor- kant naar boven. Demonteer eerst de handgreep met behulp van een schroevendraaier. Voor het demonteren van de deur moeten eerst de schroeven met een sleutel worden uit- gedraaid. Nadat de deur is gedemonteerd, blijft een scharnier in de deur zitten. Dit scharnier moet worden verwijderd voor de deur weer kan worden gemonteerd. Verplaats de scharnierpen naar de andere kant. Let op dat de scharnierpen in spiegelbeeld wordt gemonteerd, nadat deze is verplaatst naar de andere kant, met andere woorden een kwartslag gedraaid.

Gefeliciteerd met uw nieuwe koelkast Opstelling of inbouw Elektrische aansluiting Draairichting van de deur veranderen NL43

Het kan zijn dat een tang nodig is om de pen eruit te krijgen. Verplaats het loze scharnier naar de andere kant. Verwijder met een mesje het sierdopje van het scharniergat in de deur en plaats dit naar de andere kant. Plaats nu de deur en het meegeleverde scharnier waar het loze scharnier zat. Wanneer de deur wordt gemonteerd, moe- ten 9 mm dikke vulstukjes worden ge- plaatst tussen de kast en de deur, zodat het afdichtprofiel de juiste ruimte krijgt. Denk aan de goede hoeveelheid onder- legringetjes op de onderste scharnierpen zodat de deur op de juiste hoogte ten op- zichte van de koelkast komt. Monteer hierna de handgreep. Nadat de koelkast is getransporteerd en wanneer de koelkast in een koude ruimte (kouder dan +5°C) is opgeslagen, dient minimaal 1 uur te worden gewacht al- vorens hem in bedrijf te stellen. Nadat de stekker in het stopcontact is gestoken tre- edt alarm “koeler te warm” of “stroomsto- ring geweest” in werking (de koeler is uiter- aard nog warm). Zie onder ”Alarm” hoe het alarm uitgezet moet worden. Afbeelding toont het elektronische bedieningspaneel. De elektronisch gestuurde koelkasten zijn op de fabriek ingesteld op de optimale temperaturen. De modellen worden bediend met de TEMP . Indien deze kort wordt ingedrukt geeft ze de ingestelde waarde weer; indien ze langer dan 3 seconden ingedrukt wordt gehouden, kan de ingestelde waarde wor- den veranderd.

Druk op de TEMP knop en houd deze lan- ger dan 3 seconden vast. Geduren de de eerste 3 seconden ziet u dan de ingestelde waarde daarna lichten de kleine lampjes in de temperatuurschaal op van links naar rechts. Nadat het einde van de schaal is bereikt gaan alle lampjes een ogenblik uit, waarna weer van links (koudste stand) wordt begonnen. Dit blijft zo doorgaan zolang u de TEMP knop ingedrukt houdt. Wanneer u de TEMP knop loslaat op het moment dat de lampjes de door u gewens- te temperatuur aangeven is die tempera- tuur als gewenste temperatuur ingesteld. Indien u de TEMP knop loslaat op het moment dat alle lampjes uit zijn is de koelkast geheel uitgeschakeld. Deze instel- ling kan worden gebruikt tijdens ontdooien. Wanneer de koeling is uitgeschakeld kan gedurende de eerstvolgende 2 uren de temperatuur in de kast nog worden waar- genomen. Daarna schakelt deze funktie eveneens uit. Na een stroomstoring start de kast auto- matisch. Zodra de stroom weer terug is, zal de kast gaan werken en de alarm activeren (zie onder Alarm). Een akoestisch alarm waarschuwt indien er een stroomstoring is geweest en de temperatuur meer dan 2 uren meer dan 6°C boven de ingestelde waarde is geweest. Het alarm stopt niet uit zichzelf Inbedrijfstelling Elektronische besturing Wijzigen van de temperatuur Onderbreking voor reinigen/ontdooien Stroomstoring Alarm44 wanneer de temperatuur weer korrekt is, zodat u kunt vaststellen dat de koelkast van temperatuur is geweest. Alarm bij start Nadat de stekker in het stopkontakt is gestoken treedt alarm ”koelkast te warm” of ”stroomstoring geweest” in werking. (de koelkast is uiteraad nog warm). Breek het alarm af door ca. 2 sekonden op de knop TEMP te drukken op het elektronische bediengspaneel. In geval van een defekt in de temperatuur- voeler wordt automatisch een noodpro- gramma geaktiveerd. Door dit noodpro- gramma zal de temperatuur in de koelkast niet vell afwijken van de normale waarde. Dit blijft zo totdat de service monteur het defekt heeft verholpen. Tijdelijke temperatuurwisselingen zijn nor- maal en komen o.a. voor wanneer: - er verse produkten ingelegd worden - de kast langere tijd geopend is - het automatisch ontdooien in werking is Temperatuurschommelingen zijn op het display te zien. De levensmiddelen worden door deze temperatuurwisselingen niet beïnvloed. De temperatuur in de kast zal snel weer normaal zijn. Het korte rooster boven in de kast kan door lager plaatsen van de achterste steu- nen schuin gezet worden en is dan te gebruiken als flessenrek.

Speciaal voor kast met keldergedeelte De kast is ingedeeld in een koel- en een keldergedeelte met behulp van een glasschap met ventilatieschuif. Dit schap en het op dezelfde hoogte geplaatste fles- senrek in de deur mogen niet verplaatst worden met het oog op de indeling tussen koel en kelder. De temperatuur in het keldergedeelte kan met behulp van de schuif gereld worden Hoe meer de schuif open staat hoe meer koude lucht er van het koelgedeelte naar het keldergedeelte stroomt. Groenteladen Groenteladen onderin de koelkast zijn geschikt voor bewaring van fruit en groen- ten. De bovenliggende plaat moet tegen uitdroging beschermen. Multi- of tafeldozen. De dozen zijn in de deur geplaatst, maar kunnen ook in de kast gebruikt worden. De multidozen zijn ideaal voor het bewaren van alle soorten levensmiddelen. De goed sluitende deksels voorkomen uitdroging, smaak- en geuroverdracht. Bovendien besparen de multidozen ander inpakmateriaal. De multidozen kunnen ook direct van de koelkast op tafel worden geplaatst. Spijsol- iën, vetten en zwakke zuren tasten het materiaal van de multidozen niet aan; ze zijn bestand tegen vriestemperaturen en temparaturen tot 100°C (en ze kunnen in de afwasmachine afgewassen worden). De dozen mogen echter niet direct tegen het verwarmingselement worden geplaat- st. Multidozen horen tot de standaard uit- rusting van de kast maar zijn eveneens los verkrijgbaar. Flessenrekje in de deur. Flessenrekken zijn in diepte en in hoogte verstelbaar. zie tek.

Noodprogramma Tijdelijke temperatuur- wisselingen

Gebruik van de koelkastDe koelkast heeft automatische ontdooiing bestuurd door een voeler. De ontdooiperio- de duurt zolang, totdat het koelelement volledig is ontdooid. Hierna slaat de koeler weer aan. Schakel de koelfunctie uit zoals beschre- ven staat onder ”Uitschakeling bij reiniging/ontdooiing”. Schoonmaken kan het beste met een zachte zeepoplossing en warm water (max. +85°C) worden uitgevoerd. Gebruik nooit schuurmiddelen. Wanneer het af- dichtingsprofiel goede wordt schoon ge- houden is jarenlang een goed afdichting verzekerd. Verwijder stof en vuil in de compressor- ruimte met een stofzuiger. De koelkast wordt periodiek niet gebruikt. Nadat de koelkast is ontdooid en schoon- gemaakt moet de deur enigszins open worden gelaten zodat geen onprettige geur ontstaat. De compressor loopt niet. - Controleer de temperatuurinstelling. - Controleer of de elektriciteitsvoorziening in orde is (stekker, stopkontakt, zekerin- gen, e.d.). Sisslende en borrelende geluiden Dit kunnen pijpen zijn die tegen elkaar of tegen de buitenwand aan trillen. Controleer of de koelkast stabiel en water- pas staat. Sissen of borrelende geluiden. Kunnen ontstaan ten gevolge van het cir- culeren van de vloeistof. Dit is normaal en

kan nog even aanhouden nadat de com- pressor is gestopt. N.B. Het startsysteem heeft een beveiliging tegen te frequent starten. De wachttijd tus- sen twee keer starten ligt vast in het start- mechanisme van de compressor. Eventueel verstopt zitten van lekgootje. Verstoppingen ontstaan in de regel in de bocht van de waterafvoer in de koelkast. Verwijder de verstopping en maak voor de zekerheid de gehele afvoer schoon met een daarvoor geschikt hulpmiddel. Bij bestelling van reservedelen, welke door u zelf kunnen worden uitgewisseld verzoe- ken wij u het typenummer van de kast alsmede de funktie van het onderdeel op te geven. Het typeplaatje zit links bovenin de kast. Maak de schroeven, die de lichtkap vast- houden los. Haal de lichtkap eraf en ver- vang de lamp met een nieuwe (max. 15W).

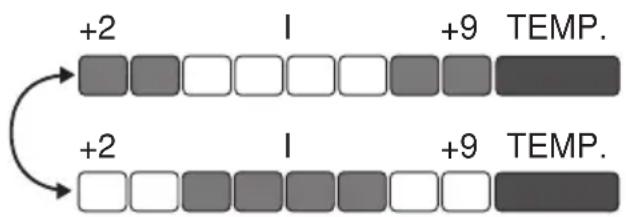

Voorbeeld van een normale situatie, temp. in koelkast = +5°C. Ingestelde temperatuur: druk op de TEMP knop en hou de knop ingedrukt. Een ogen- blik later wordt de gewenste temperatuur zichtbaar - bijvoorbeeld de fabrieksinstel- ling +5°C. Indien alle lampjes branden betekent dit dat de temperatuur in de kast +9°C hoger is dan de thermometer kan aangeven. Indien alle lampjes, op het knipperende uiterst linkse lampje na, uit zijn betekent dit dat de temperatuur in de kast lager is dan de thermometer kan aangeven. Indien de lampjes afwisselend aan en uit gaan zoals hiernaast aangegeven betekent dit dat de voeler van de thermostaat niet in +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. orde is. (De thermostaat schakelt automa- tisch over naar een noodprogramma; waarschuw een servicemonteur). Alarm: de lampjes gaan na elkaar, van links naar rechts, aan en uit. gelijktijdig is een akoestisch alarm in werking getreden. +2 I +9 TEMP. Signaaloverzicht76-004-0925 02/2002 Gram Domestic A/S 6500 Vojens . Danmark www.gram.dk Tlf. 73 20 10 10 Gram Norge A/S Gram Sverige AB Gram Finland OY Spireaveien 6 Kantyxegatan 23 Ludviginkatu 3-5 A 0580 Oslo S-21376 Malmö 00130 Helsinki Tel.: 22 07 26 30 Tel.: 040 38 08 40 Tel.: 09 61 22 920 Gram Gram France S.A.R.L. Gram (UK) Ltd. Deutschland GmbH. 33, Avenue du 18 juin 1940 2 The Technology Centre, Großmoorbogen 15 92500 Rueil-Malmaison London Road, Swanley 21079 Hamburg Tel.: (1) 47 49 39 92 Kent BR8 7AN Tel.: (040) 44 80 47-41 Tel: 0322-614591 Gram Nederland B.V. Bornerbroeksestraat 147 Postbus 601 7601 Be Almelo Tel.: 0546-454252
