BRUKSANVISNING KFL 31501 E GRAM

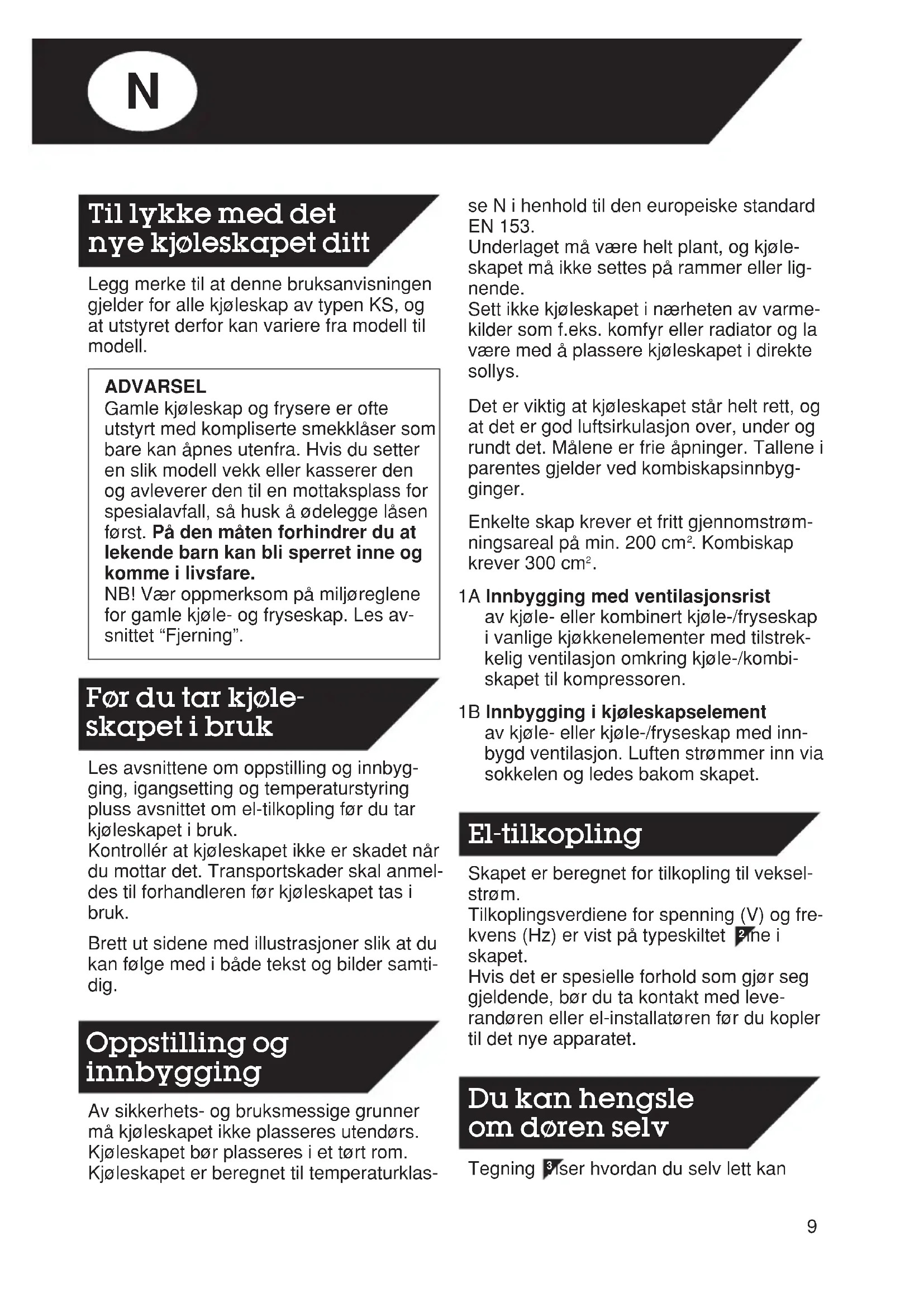

Legg merke til at denne bruksanvisningen gjelder for alle kjøleskap av typen KS, og at utstyret derfor kan variere fra modell til modell. ADVARSEL Gamle kjøleskap og frysere er ofte utstyrt med kompliserte smekklåser som bare kan åpnes utenfra. Hvis du setter en slik modell vekk eller kasserer den og avleverer den til en mottaksplass for spesialavfall, så husk å ødelegge låsen først. På den måten forhindrer du at lekende barn kan bli sperret inne og komme i livsfare. NB! Vær oppmerksom på miljøreglene for gamle kjøle- og fryseskap. Les av- snittet “Fjerning”. Les avsnittene om oppstilling og innbyg- ging, igangsetting og temperaturstyring pluss avsnittet om el-tilkopling før du tar kjøleskapet i bruk. Kontrollér at kjøleskapet ikke er skadet når du mottar det. Transportskader skal anmel- des til forhandleren før kjøleskapet tas i bruk. Brett ut sidene med illustrasjoner slik at du kan følge med i både tekst og bilder samti- dig. Av sikkerhets- og bruksmessige grunner må kjøleskapet ikke plasseres utendørs. Kjøleskapet bør plasseres i et tørt rom. Kjøleskapet er beregnet til temperaturklas- se N i henhold til den europeiske standard EN 153. Underlaget må være helt plant, og kjøle- skapet må ikke settes på rammer eller lig- nende. Sett ikke kjøleskapet i nærheten av varme- kilder som f.eks. komfyr eller radiator og la være med å plassere kjøleskapet i direkte sollys. Det er viktig at kjøleskapet står helt rett, og at det er god luftsirkulasjon over, under og rundt det. Målene er frie åpninger. Tallene i parentes gjelder ved kombiskapsinnbyg- ginger. Enkelte skap krever et fritt gjennomstrøm- ningsareal på min. 200 cm

1A Innbygging med ventilasjonsrist av kjøle- eller kombinert kjøle-/fryseskap i vanlige kjøkkenelementer med tilstrek- kelig ventilasjon omkring kjøle-/kombi- skapet til kompressoren. 1B Innbygging i kjøleskapselement av kjøle- eller kjøle-/fryseskap med inn- bygd ventilasjon. Luften strømmer inn via sokkelen og ledes bakom skapet. Skapet er beregnet for tilkopling til veksel- strøm. Tilkoplingsverdiene for spenning (V) og fre- kvens (Hz) er vist på typeskiltet inne i skapet. Hvis det er spesielle forhold som gjør seg gjeldende, bør du ta kontakt med leve- randøren eller el-installatøren før du kopler til det nye apparatet. Tegning viser hvordan du selv lett kan

Før du tar kjøle- skapet i bruk El-tilkopling Oppstilling og innbygging Til lykke med det nye kjøleskapet ditt Du kan hengsle om døren selv10

endre døren fra høyrehengslet til venstre- hengslet - eller omvendt. Legg kjøleskapet ned på “ryggen” med for- siden opp. Skru av dørhåndtaket med en vanlig skrutrekker. Fjern skruene med en nøkkel når døren avmonteres. Når døren nå tas av, følger den ene heng- selen med. Denne hengselen er skrudd fast på døren og må fjernes før døren set- tes på igjen. Flytt hengseltappen over på motsatt side. Legg merke til at tappen skal monte- res speilvendt når den flyttes over på mot- satt side - dvs. den skal snus en kvart omdreining. Det kan være nødvendig å bruke en tang til å trekke tappen fri av top- pen. Flytt avtrapphengselen over på motsatt side. Plassér nå døren og deretter den medføl- gende hengselen der avtrapphengselen satt. Når døren monteres, bør du legge inn et 9 mm tykt mellomstykke (av tre eller lignen- de) ved den nedre hengselen. Plassér mellomstykket mellom skapfronten og kan- ten av døren for å få plass til tetningslisten. Husk å få anbrakt riktig antall underlags- skiver ved nedre hengsel slik at døren kommer opp i riktig høyde. Montér dørhåndtaket. Hvis kjøleskapet har ligget ned under transporten, eller hvis det har stått på lager i kalde omgivelser (kaldere enn +5°C), skal det ha en hvileperiode på minst 1 time før det tas i bruk. Tilslutt strømmen til kjøleskapet ved å set- te støpselet i stikkontakten. Når strømmen tilsluttes, utløses en alarm som forteller at det er for varmt i kjøleska- pet, og at det har vært strømavbrudd. Les under “Alarm” hvordan du avbryter alarmen.

Figur viser det elektroniske betjenings- panelet. Elektronisk styrte kjøleskap er fra fabrikken innstilt på å kjøre med optimale temperatu- rer, og modellene betjenes med tasten TEMP. Når du trykker på tasten og holder den nede, vil du etter et kort øyeblikk kunne avlese den aktuelle innstillingen på dis- playet. Denne innstillingen vises i ca. 3 sekunder. Hvis du fortsetter å holde tasten nede, kan du endre innstillingen (se nedenfor). Trykk på TEMP og hold tasten nede. Etter et øyeblikk vises aktuell innstilling. Deretter lyser de små lampene opp etter tur hen over skalaen. Når slutten av skalaen er nådd, vil alle lampene slokne et øyeblikk før de starter med å lyse opp igjen. Slipp tasten når lampen for ønsket temperatur lyser. Kjøleskapet er nå innstilt på denne temperaturen. Trykk på TEMP som beskrevet under “Endring av temperatur”. Slipp tasten i det øyeblikket alle lampene er sloknet. Du har nå slått av kjølefunksjonen og kan gjøre rent kjøleskapet. Den aktuelle temperaturen vil stadig kunne avleses i de neste ca. 2 timene - deretter blir også denne funksjonen slått av. Etter strømbrudd starter skapet automa- tisk. Så snart strømmen kommer tilbake, vil

Endring av temperatur Elektronisk styring Igangsetting Avstenging ved rengjøring/avriming Strømbrudd11

Skapets korte hylle kan brukes som skråstilt flaskehylle ved å senke det baker- ste opphenget ned på den underliggende hyllebæreren. Spesielt for skapp med svalafdeling Skapet er delt opp i en kjøle- og en svaleavdeling ved hjelp av en glasshylle med luftspjeld. Denne hyllen og flaskehyl- len i døren i samme høyde må ikke flyttes av hensyn til oppdelingen i kjøl og sval. Temperaturen i svalavdelingen reguleres ved hjelp av spjeldet . Jo mer du åpner spjeldet, jo mer kald luft kan strømme ned fra kjøleavdelingen til svalavdelingen. Grønnsakskuffer Skuffene nederst i kjøleskapet er godt egnet til oppbevaring av frukt og grønt. Den overliggende hyllen som dekker, beskytter varene mot uttørring. Serveringsbokser i døren Boksene er ideelle til alle slags matvarer. De tettsluttende lokkene forhindrer matva- rene i å tørke ut og sparer deg for tungvint ut- og innpakking av varene. Serveringsboksene er laget av et materiale som tåler mineraloljer, fettstoffer og svake syrer. De tåler frostgrader og opp til 100°C. De kan rengjøres i oppvaskmaskin, men må ikke plasseres like ved varmelegemet. Serveringsbokser kan også kjøpes som ekstrautstyr. Flaskehyller/hyller i døren Flaskehyllen kan justeres i dybden ved hjelp av trådbøylen. Innstillingen skjer ved å flytte trådbøylen i hullene på flaskehyllen

skapet begynne å gå igjen og alarmen aktiveres (se avsnittet om alarm). Alarmen aktiveres ved strømbrudd eller hvis temperaturen er over 6°C varmere enn innstilt temperatur i mer enn 2 timer. Alarmen fortsetter også selv om tempera- turen har blitt normal igjen for å fortelle deg at det har vært noe i veien. Alarm ved start Din nye GRAM modell har ikke vært tilkob- let strømnettet siden den ble testet på fabrikken. Elektronikken “tror” derfor at det har vært strømbrudd når du tilkobler appa- ratet til strømnettet hjemme i din bolig. Derfor aktiveres alarmen. Stopp alarm Trykk på TEMP og hold tasten nede. Etter et øyeblikk vises innstillt temperatur på displayet. Slipp da straks tasten. Alarmen stopper. Ved feil på føleren aktiveres et nødpro- gram som overtar temperaturstyringen inn- til servicemontøren kommer. Kortvarige temperatursvingninger er nor- malt og forekommer når: - det legges inn ferske varer - døren står åpen i lengre tid - kjøleelementet avrimer Ved temperatursvingninger lyser flere eller færre lamper på temperaturskalaen. Matvarene påvirkes ikke av disse svingnin- gene, og temperaturen blir fort normal igjen Skapets anvendelse og tilbehør Kortvarige temperatur- svingninger Nødprogram Alarm12

Kjøleskapet har helautomatisk avriming, som styres av en føler. Denne føleren sør- ger for at kjølingen først setter i gang når kjøleelementet er helt avrimet. Skulle det likevel forekomme en usedvan- lig isdanning, kan du avrime manuelt ved å avbryte kjølingen. Slå av kjølefunksjonen som beskrevet under avsnittet “Avstenging ved ren- gjøring/avriming”. Kjøleskapet rengjøres best med en svak såpeoppløsning (maks. 85°C). Bruk ikke rengjøringsmidler som kan ripe. Tetningsli- sten ved døren bør rengjøres med jevne mellomrom for å hindre misfarging og sikre lang holdbarhet. Fjern støv og lo i kompressorrommet med en støvsuger. Hvis kjøleskapet ikke skal brukes i en periode Sett døren litt på klem når kjøleskapet er avrimet og rengjort. På den måten unngår du ubehagelig lukt i kjøleskapet. Kompressoren står stille - Kontrollér temperaturinnstillingen. - Kontrollér om kjøleskapet får strøm, og om støpselet sitter ordentlig i stikkontak- ten. Rasling eller brumming Kan skyldes rør som støter mot hverandre eller rører den utvendige kledningen. - Kontrollér at kjøleskapet står helt vann- rett. Risle- og klukkelyder Skyldes sirkulerende kjølevæske, noe som er helt normalt - også etter at kompresso- ren har stoppet. Merk Kompressorens startsystem vil ofte ha bruk for en pause før kompressoren kan startes igjen. Lengden på denne pausen bestemmer kompressoren automatisk. Mulig tilstopping av smeltevanns- avløpet Tilstoppingen oppstår som regel i plast- bøyningen ved smeltevannsavløpet inne i skapet. Fjern tilstoppelsen på beste måte. Rens deretter for sikkerhets skyld selve bøyningen ved hjelp av en piperenser eller lignende. Hvis det fortsatt er problemer, kan tilstop- pingen ha skjedd der nedløpsrøret munner ut i smeltevannsskålen. Smeltevannsskå- len er plassert oppå kompressoren på bak- siden av kjøleskapet. Oppgi vennligst kjøleskapets type og num- mer når du bestiller reservedeler. Disse opplysningene finner du på typeskiltet inne i kjøleskapet. Løs låsetappene som holder lysskjermen, med en skrutrekker. Ta av lysskjermen og skift ut pæren (maks. 15 W). Gram Norge A/S følger NEL’s (Norges Elektroleverandørers Forening) leverings- betingelser. Disse bestemmelser er i sin helhet tilgjengelig hos alle forhandlere. Utdrag av NEL’s leveringsbetingelser: Med FORBRUKERKJØP menes kjøp av apparater som hovedsakelig er til person- lig bruk for kjøperen, hans husstand eller omgangskrets eller til deres personlige for- mål ellers. Ved slike kjøp kommer Kjøps- lovens bestemmelser til anvendelse, jfr.

Nyttige tips Avriming Rengjøring Reservedeler Utskifting av lyspære GRAM service13 Kjøpslovens § 4. Ved forbrukerkjøp er garantitiden 2 år for store apparater og i hovedsak 1 år for små apparater. Med NÆRINGSKJØP forståes alt som ikke er forbrukerkjøp så som, f.eks. når apparatet skal brukes i kaféer, restauran- ter, gatekjøkken, hoteller, institusjoner, hybelhus, barnehaver, idrettsanlegg, felles husholdninger, felles vaskerianlegg i f.eks. borettslag o.l. samt tilfeller der kjøperen helt eller delvis tar betaling for bruken av apparatet eller det inngår i et leieforhold eller apparatet benyttes til å tilberede/tilvir- ke/vedlikeholde en vare kjøperen omsetter. Ved næringskjøp er garantitiden og rekla- masjonstiden 6 måneder. Les bruksanvisningen nøye før du tilkaller en reparatør. Ring til din lokale forhandler for å få oppgitt nærmeste autoriserte Gram verksted. Du kan også ringe Gram’s For- bruker-service på tlf. 815 00440, og be om å få tilsendt en telefax med oversikt over alle verksteder. Når en hvitevare skal destrueres, skal det skje på en miljømessig korrekt og forsvar- lig måte. Gram Norge A/S er medlem av den miljø- vennlige returordningen for hvitevarer som administreres av A/S Hvitevareretur. Din lokale forhandler har plikt til å motta din gamle hvitevare for videre forsendelse til A/S Hvitevareretur. Du må selv levere eller bekoste frakt av varen frem til forhandlerens oppsamlings plass, eller til det sted kommunen anbefa- ler.

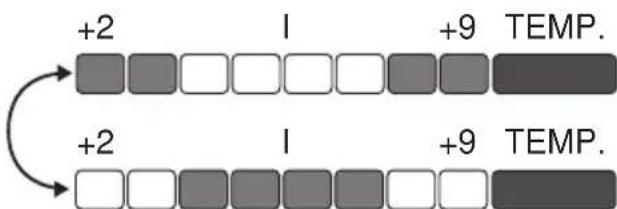

Normaltilstand. Panelet viser aktuell tem- peratur, som i dette tilfellet er +5°C. Innstilt temperatur: Trykk på TEMP og hold tasten nede. Etter et øyeblikk vises innstilt temperatur, som i dette tilfellet er fabrikks- innstillingen +5°C. Når alle lampene på skalaen lyser, betyr det at temperaturen inne i kjøleskapet er +9°C eller høyere enn det som kan vises på skalaen. Når lampen under +2 blinker - og det bare er denne lampen som lyser - betyr det at temperaturen i kjøleskapet er lavere enn det som kan vises på skalaen. Når de 2 ytterste lampene i hver ende av skalaen og de 4 midterste lampene skifter +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. Destruksjon SignaloversiktN
