BRUGSANVISNING KFL 31501 E GRAM

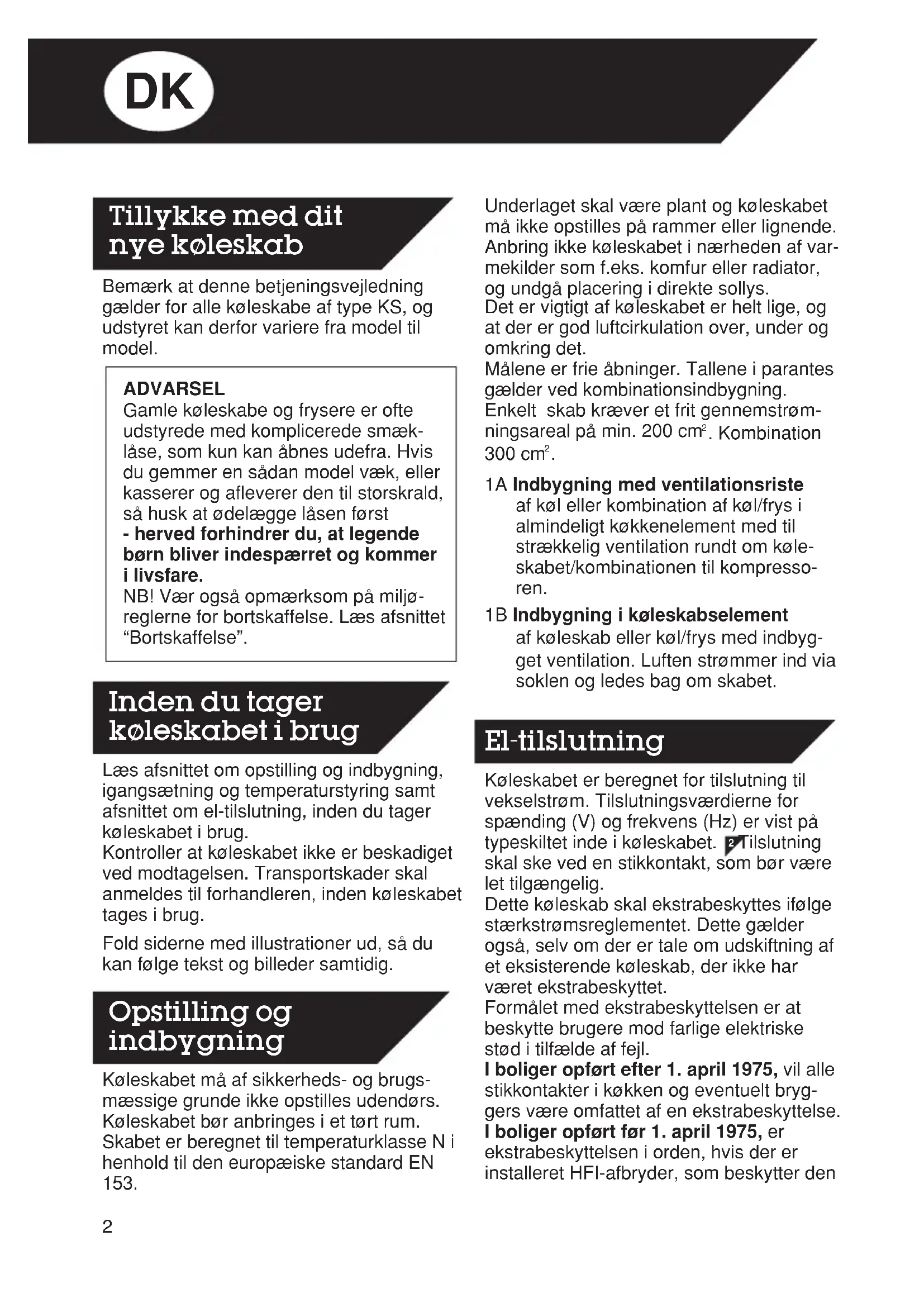

Type KSBemærk at denne betjeningsvejledning gælder for alle køleskabe af type KS, og udstyret kan derfor variere fra model til model. ADVARSEL Gamle køleskabe og frysere er ofte udstyrede med komplicerede smæk- låse, som kun kan åbnes udefra. Hvis du gemmer en sådan model væk, eller kasserer og afleverer den til storskrald, så husk at ødelægge låsen først - herved forhindrer du, at legende børn bliver indespærret og kommer i livsfare. NB! Vær også opmærksom på miljø- reglerne for bortskaffelse. Læs afsnittet “Bortskaffelse”. Læs afsnittet om opstilling og indbygning, igangsætning og temperaturstyring samt afsnittet om el-tilslutning, inden du tager køleskabet i brug. Kontroller at køleskabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleskabet tages i brug. Fold siderne med illustrationer ud, så du kan følge tekst og billeder samtidig. Køleskabet må af sikkerheds- og brugs- mæssige grunde ikke opstilles udendørs. Køleskabet bør anbringes i et tørt rum. Skabet er beregnet til temperaturklasse N i henhold til den europæiske standard EN

Underlaget skal være plant og køleskabet må ikke opstilles på rammer eller lignende. Anbring ikke køleskabet i nærheden af var- mekilder som f.eks. komfur eller radiator, og undgå placering i direkte sollys. Det er vigtigt af køleskabet er helt lige, og at der er god luftcirkulation over, under og omkring det. Målene er frie åbninger. Tallene i parantes gælder ved kombinationsindbygning. Enkelt skab kræver et frit gennemstrøm- ningsareal på min. 200 cm

1A Indbygning med ventilationsriste af køl eller kombination af køl/frys i almindeligt køkkenelement med til strækkelig ventilation rundt om køle- skabet/kombinationen til kompresso- ren. 1B Indbygning i køleskabselement af køleskab eller køl/frys med indbyg- get ventilation. Luften strømmer ind via soklen og ledes bag om skabet. Køleskabet er beregnet for tilslutning til vekselstrøm. Tilslutningsværdierne for spænding (V) og frekvens (Hz) er vist på typeskiltet inde i køleskabet. . Tilslutning skal ske ved en stikkontakt, som bør være let tilgængelig. Dette køleskab skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selv om der er tale om udskiftning af et eksisterende køleskab, der ikke har været ekstrabeskyttet. Formålet med ekstrabeskyttelsen er at beskytte brugere mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975, vil alle stikkontakter i køkken og eventuelt bryg- gers være omfattet af en ekstrabeskyttelse. I boliger opført før 1. april 1975, er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den

Tillykke med dit nye køleskab Inden du tager køleskabet i brug Opstilling og indbygning El-tilslutningtil at trække tappen fri af toppen. Flyt attraphængslet til modsatte side. Placer nu døren og derefter det medsend- te hængsel, hvor attraphængslet sad. Når døren monteres, bør der indlægges et 9 mm mellemstykke (træ eller lignende) ved det nederste hængsel. Mellemstykket placeres mellem skabsfronten og dørens kant for at opnå passende pladsforhold for tætningslisten. Husk at få det rigtige antal underlagsskiver anbragt ved underste hængsel, så døren kommer i den rigtige højde. Monter dørhåndtaget. Hvis køleskabet under transporten har lig- get ned, eller har stået på lager i kolde omgivelser (koldere end +5°C), skal det have en hvileperiode på mindst 1 time, inden det tages i brug. Tilslut strøm til køleskabet ved at sætte køleskabets stikprop i vægstikkontakten. Ved tilslutning af strøm udløses en alarm, der fortæller, at der er for varmt i køleska- bet, og at der har været strømsvigt. Læs under “Alarm”, hvordan du afbryder alar- men. Illustration viser det elektroniske betje- ningspanel. De elektronisk styrede køleskabe er fra fabrikken indstillet til at køre med optimale temperaturer, og modellerne betjenes med tasten TEMP. Når du trykker på tasten og holder den inde, vil du efter et øjeblik kunne aflæse den aktuelle indstilling på displayet. Denne indstilling vises i ca. 3 sekunder. Holder du fortsat tasten inde, kan du ændre indstillin- gen (se nedenfor).

stikkontakt, køleskabet skal forbindes til. I begge disse tilfælde skal der: - hvis stikkontakten er for trebenet stik- prop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal til- sluttes jordklemmen (mærket ). - hvis stikkontakten kun er for tobenet stik- prop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lede- ren med grøn/gul isolation klippes af så tæt om muligt på det sted, hvor lednin- gen går ind i stikproppen. I alle andre tilfælde bør du lade en autori- seret el-installatør undersøge, hvordan du nemmest får ekstrabeskyttet køleska- bet. Hvis du ikke har ekstrabeskyttelse i boli- gen i forvejen, anbefaler Elektricitetsrådet, at du lader el-installatøren opsætte en fejl- strømsafbryder af typen PFI eller HPFI. Et eventuelt krav om jordtilslutning fra den lokale elforsyning skal efterkommes. Køle- skabets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbin- delse. Hvis du er i tvivl, så spørg din el- installatør om råd. Illustration viser, hvordan du selv nemt kan vende døren fra højrehængslet til ven- strehængslet - eller omvendt. Læg køleskabet på “ryggen” med forsiden opad. Først afmonteres dørhåndtaget ved hjælp af en skruetrækker. Ved afmontering af døren fjernes skruerne med en nøgle. Når døren nu fjernes, følger det ene hæng- sel med. Dette hængsel skal fjernes inden døren igen påmonteres. Flyt hængselstappen til modsatte side. Bemærk at tappen skal monteres spejl- vendt, når den flyttes over i modsatte side - d.v.s. den skal drejes 1/4 omgang. Det kan være nødvendigt at anvende en tang

Igangsætning Du kan selv vende døren Elektronisk styringAlarm ved start Din nye GRAM model har ikke været til- sluttet strøm, siden den blev testet på fabrikken, og elektronikken “tror” derfor, at der har været strømsvigt, når du igen til- slutter strøm hjemme i køkkenet. Derfor aktiveres alarmen. Afbryd alarm Tryk på TEMP og hold tasten nede. Efter et øjeblik vises den indstillede temperatur på displayet. Slip tasten i dette øjeblik, og alarmen afbrydes. Ved fejl på føleren aktiveres et nødpro- gram, der overtager temperaturstyringen, indtil montøren når frem. Kortvarige temperaturudsving er normale, og forekommer, når: - der fyldes op med friske varer - døren er åben i længere tid - køleelementet afrimer Ved temperaturudsving lyser flere eller færre lamper på temperaturskalaen. Fødevarerne påvirkes ikke af disse ud- sving, og temperaturen bliver hurtigt nor- mal igen. Skabets korte hylde kan bruges som skråtstillet flaskehylde ved at sænke den bagerste bæring til den underliggende hyl- debærer. Specielt for køleskabe med svaleafdeling Skabet er opdelt i en køle- og en svale- afdeling ved hjælp af en glashylde med

Tryk på TEMP og hold tasten inde. Efter et øjeblik vises den aktuelle indstilling, og derefter vil de små lamper lyse op efter hinanden hen over skalaen. Når enden af skalaen nås, vil alle lys være slukkede et øjeblik, før de starter med at lyse op igen. Slip tasten, når lampen ud for den ønske- de temperatur lyser op. Herefter vil køle- skabet køre efter den nye indstilling. Tryk på TEMP som ved “ændring af tem- peratur”, og slip tasten i det øjeblik, hvor alle lysene er slukkede. Nu har du afbrudt kølefunktionen og kan gøre køleskabet rent. Den aktuelle temperatur vil stadig kunne aflæses i de næste ca. 2 timer - her- efter slukkes også automatisk for denne funktion. Start køleskabet igen ved at indstille en temperatur. (Se under “Ændring af tempe- ratur”). Efter strømsvigt starter skabet automatisk. Så snart der er strøm igen, vil skabet begynde at køre og alarmen aktiveres. (Se afsnittet om alarm.) Alarmen aktiveres ved strømsvigt, eller hvis temperaturen i mere end 2 timer er over 6° varmere end den indstillede tem- peratur. Alarmen fortsætter, også selvom temperaturen igen er blevet normal, for at fortælle dig, at noget har været galt.

Ændring af temperatur Strømsvigt Alarm Nødprogram Kortvarige temperaturudsving Afbrydelse ved rengøring/afrimning Skabets anvendelse og tilbehørluftspjæld. Denne hylde samt den overfor placerede flaskehylde i døren må ikke flyt- tes af hensyn til opdelingen i køl og sval. Temperaturen i svaleafdelingen kan regu- leres ved hjælp af spjældet . Jo mere du åbner for spjældet jo mere kold luft strømmer der fra køleafdelingen ned i sva- leafdelingen. Grøntsagsskuffer Skufferne nederst i køleskabet er velegnet til opbevaring af frugt og grønt. Den over- liggende hylde beskytter mod udtørring af varerne. Serveringsbokse i døren Boksene er ideelle til alle slags fødevarer. De tætsluttende låg forhindrer udtørring og sparer dig for besværlig ud- og indpak- ning. Serveringsboksene er udført i et materiale, der ikke påvirkes af mineralolier, fedtstof- fer og svage syrer. De tåler frysetempera- turer og op til 100°C. De kan rengøres i opvaskemaskine, men må ikke placeres direkte ved varmelegemet. Serveringsbokse kan også købes som ekstraudstyr. Flaskehylde i døren Flaskehylden kan indstilles i dybden ved hjælp af trådbøjlen. Indstillingen sker ved at flytte trådbøjlen i hullerne på flaskehyl- den . Flaskehylden kan flyttes med 10 cm inter- val. Køleskabet har fuldautomatisk afrimning, der styres af en føler. Denne bevirker, at kølingen først sætter igang, når køleele- mentet er helt afrimet. Skulle der trods alt vise sig en usædvanlig is-samling, kan du afrime manuelt ved at afbryde kølingen.

Afbryd kølefunktionen som beskrevet un- der afsnittet “Afbrydelse ved rengøring/af- rimning”. Køleskabet rengøres bedst med en svag sæbeopløsning (max. 85° C). Anvend ikke rengøringsmidler, der kan ridse. Tætnings- listerne kræver jævnlig rengøring for at for- hindre misfarvninger og sikre lang holdbar- hed. Fjern støv og trevler i kompressorrummet med en støvsuger. Køleskabet skal ikke bruges i en periode Når køleskabet er afrimet og gjort rent, sættes døren lidt på klem. Herved undgår du ubehagelig lugt. Kompressoren kører ikke - Kontroller temperaturindstillingen. - Kontroller om der er strøm til køleskabet, og om stikproppen sidder rigtigt i væg-stik- kontakten. Raslen eller brummen Kan være rør, der støder mod hinanden eller berører den udvendige beklædning. - Kontroller at køleskabet står helt lige. Rislende og klukkende lyde Fremkommer ved cirkulerende kølevæske, hvilket er normalt - også efter at kompres- soren er standset. Bemærk i øvrigt Kompressorens startsystem vil ofte have brug for en pause, inden genstart kan gen- nemføres. Pauselængden bestemmer kompressoren automatisk selv. Eventuel tilstoppelse af tøvandsafløb Tilstoppelsen opstår som regel i plast- bøjningen ved tøvandsafløbet inde i ska- bet. Fjern på bedste måde tilstoppelsen. Rens derefter for en sikkerheds skyld selve Nyttige tips Afrimning RengøringInden du tilkalder GRAM service bør du læse afsnittet ”Nyttige tips”, og se om du evt. selv kan løse problemet. Reparationer foretaget uden for reklamationsperioden og omkostninger ved uberettigede reklamatio- ner, må du selv betale. Tilkald service: Gram har lokale servicecentre i hele lan- det, som er specialister i Gram. Her kan du få faste priser og professionel hjælp til alle reparationer. Find dit lokale servicecenter i postnummeroversigten på side 8. Når det udtjente køleskab skal bortskaffes, skal det ske på en miljømæssig korrekt og forsvarlig måde. Vær opmærksom på reglerne for bortskaf- felse. Der kan være særlige krav/betingel- ser, der skal overholdes. Du kan få oplysning om bortskaffelse hos: - Gram Domestic A/S - Din hvidevareforhandler - Hos myndighederne (Kommunen, Miljøstyrelsen el. lign.) Normaltilstand. Panelet viser den aktuelle temperatur, som i dette tilfælde er +5°C. Indstillet temperatur: Tryk på TEMP. og hold tasten nede. Efter et øjeblik vises den indstillede temperatur, som i dette tilfælde er fabriksindstillingen +5°C. +2 I +9 TEMP. +2 I +9 TEMP. bøjningen f.eks. ved hjælp af en piberen- ser eller lign. Skulle der stadig være problemer, kan til- stoppelsen være sket ved udgangen af nedløbsrøret i tøvandsbakken. Tøvands- bakken er placeret ovenpå kompressoren på bagsiden af køleskabet. Angiv venligst type og part nr. på køleska- bet, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet inde i skabet. Løsn låsetappene, som holder lysskær- men, med en skruetrækker. Løft lys- skærmen af og udskift pæren med en ny (max. 15 W). Gram dækker fabrikations- og materialefejl i henhold til de gældende købelovsbestem- melser i Danmark. Dækningen forudsætter normal brug i en privat husholdning, og at apparatet er købt som fabriksnyt i Dan- mark. Vederlagsfri afhjælpning af evt. fejl forudsætter, at der kan fremvises en maskinafstemplet kassebon/købskvittering som dokumentation for købsdato. For Grønland og Færøerne gælder særlige bestemmelser. Der dækkes ikke: Fejl eller skader opstået ved - transport, fejlbetjening, misbrug, mangel- fuld vedligeholdelse, fejlagtig indbygning, opstilling eller tilslutning. - brand, ulykke, lynnedslag og elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i de elektriske installationer. - reparationer udført af andre end GRAM’s egne servicemontører.

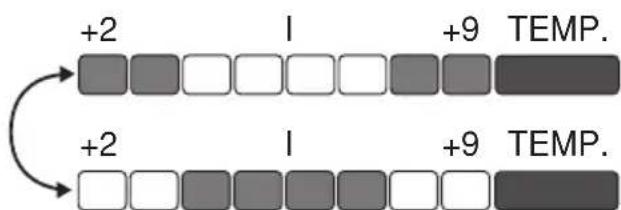

Udskiftning af pære i table-top GRAM service Reservedele Bortskaffelse SignaloversigtNår alle lamper i skalaen lyser, betyder det, at temperaturen inde i køleskabet er +9°C eller højere, end det kan vises på skalaen. Når lampen ud for +2 blinker - og kun den- ne lampe er tændt, betyder det, at tempe- raturen i køleskabet er lavere, end det kan vises på skalaen. Når lysene skiftevis blinker i de 2 yderste lamper i hver ende af skalaen - og i de 4 midterste lamper, betyder det, at der er en fejl/defekt på temperaturføleren. Tilkald servicemontør. (Ved følerfejl overtager et nødprogram sty- ringen, indtil servicemontøren når frem). Alarm: Lamperne lyser op efter hinanden fra den koldeste ende og løber hen over skalaen. Samtidig lyder den akustiske alarm. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP. +2 I +9 TEMP.
