BRUKSANVISNING KFL 31501 E GRAM

Placera aldrig kylen nära värmekällor, som t.ex. spis eller radiator, och undvik place- ring i direkt solljus. Det är viktigt att kylskåpen står alldeles plant, och att det finns god luftcirkulation över, under och omkring kylskåpet. Måtten är fria öppningar. Siffrorna i paren- tes gäller för kombinationsinbyggda skåp. Ett enkelt skåp kräver en fri genomström- ningsareal på min. 200 cm

1A Inbyggnad med ventilationsgaller av kyl eller kombinationen kyl/frys i van- liga kökselement med tillräcklig ventila- tion runt om kylskåpet/kombinationen för kompressorn. 1B Inbyggnad i kylskåpselement av kylskåp eller kyl/frys med inbyggd ventilation. Luften strömmar in via sockeln och leds bakom skåpet. Skåpet är avsett för anslutning till växel- ström. Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typ- skylt inne i skåpet. Om speciella förhållanden gör sig gällande, bör Du kontakta Din leverantör eller elin- stallatör, innan Du ansluter Ditt nya skåp. Illustration visar, hur Du själv lätt kan ändra dörren från gångjärn på höger till gångjärn på vänster sida - eller omvänt. Lägg kylen på “ryggen” med framsidan uppåt. Avmontera först dörrhandtaget med hjälp av en skruvmejsel. Vid avmontering av dörren avlägsnas skru- varna med en nyckel. När dörren nu tas av, följer det ena gångjärnet med. Detta gångjärn måste avlägsnas, innan dörren monteras igen.

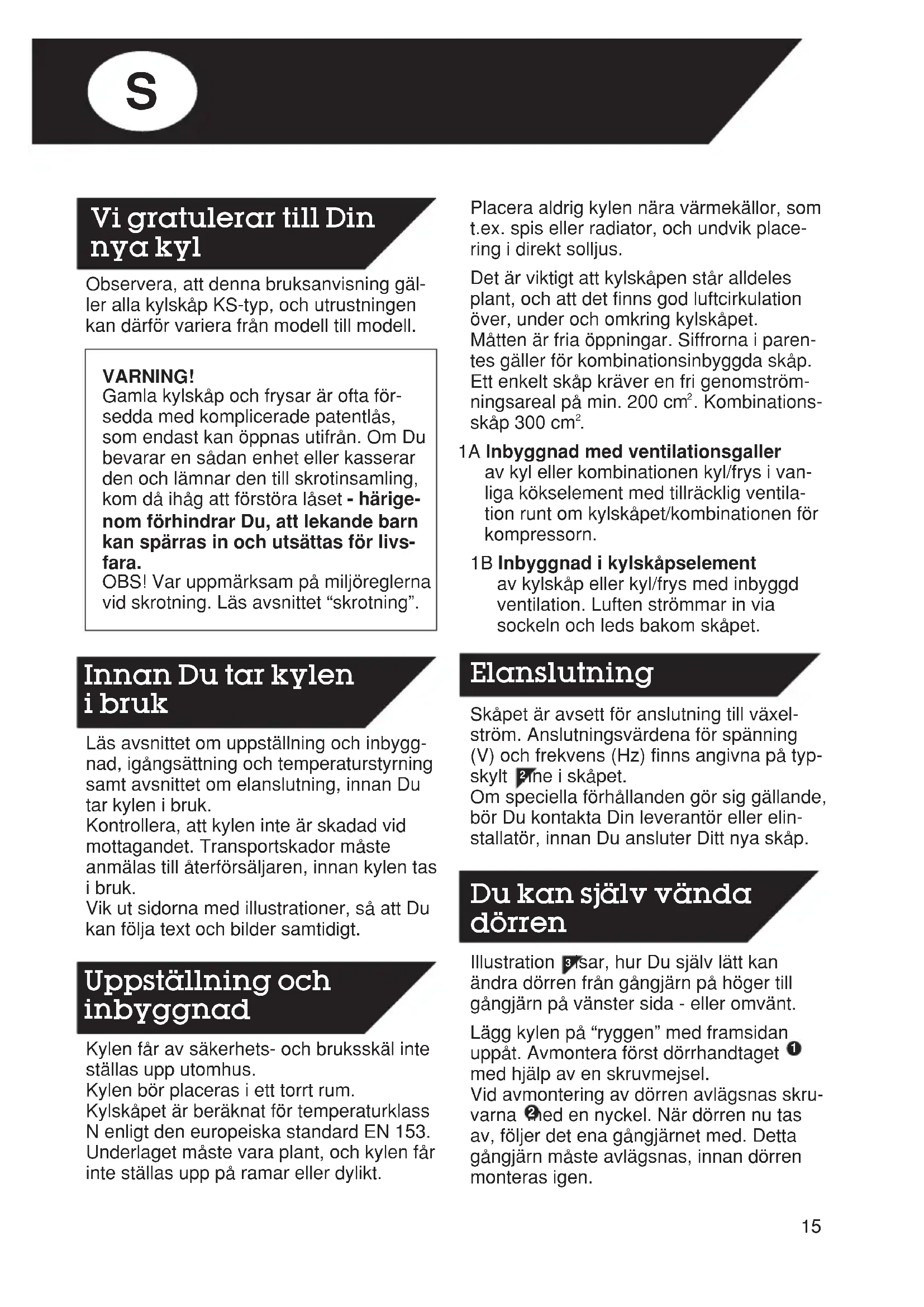

Observera, att denna bruksanvisning gäl- ler alla kylskåp KS-typ, och utrustningen kan därför variera från modell till modell. VARNING! Gamla kylskåp och frysar är ofta för- sedda med komplicerade patentlås, som endast kan öppnas utifrån. Om Du bevarar en sådan enhet eller kasserar den och lämnar den till skrotinsamling, kom då ihåg att förstöra låset - härige- nom förhindrar Du, att lekande barn kan spärras in och utsättas för livs- fara. OBS! Var uppmärksam på miljöreglerna vid skrotning. Läs avsnittet “skrotning”. Läs avsnittet om uppställning och inbygg- nad, igångsättning och temperaturstyrning samt avsnittet om elanslutning, innan Du tar kylen i bruk. Kontrollera, att kylen inte är skadad vid mottagandet. Transportskador måste anmälas till återförsäljaren, innan kylen tas i bruk. Vik ut sidorna med illustrationer, så att Du kan följa text och bilder samtidigt. Kylen får av säkerhets- och bruksskäl inte ställas upp utomhus. Kylen bör placeras i ett torrt rum. Kylskåpet är beräknat för temperaturklass N enligt den europeiska standard EN 153. Underlaget måste vara plant, och kylen får inte ställas upp på ramar eller dylikt. Elanslutning Vi gratulerar till Din nya kyl Uppställning och inbyggnad Innan Du tar kylen i bruk Du kan själv vända dörren16 Denna inställning visas i ca. 3 sekunder. Håller Du fortfarande nere tangenten, kan Du ändre inställningen . (se här nedan) Tryck på TEMP och håll nere tangenten. Efter ett ögenblick visas den aktuella in- ställningen, och därefter tänds de små lamporna efter varandra över skalan. När slutet av skalen nås, kommer alla ljus att vara släckta ett ögenblick, innan de börjar tändas igen. Släpp tangenten, när lampan vid den önskade temperaturen tänds. Därefter går kylen efter den nya inställnin- gen. Tryck på TEMP som vid “Ändring av tem- peratur”, och släpp tangenten i samma ögenblick, som alla ljusen är släckta. Nu har Du avbrutit kylfunktionen, och Du kan göra ren kylen. Den aktuella temperaturen kan fortfarande avläsas under de nästa ca 2 timmarna. Härefter släcks också denne funktion auto- matiskt. Starta kylen igen med att åter ställa in tem- peraturen. (Se under “Ändring av tempera- tur”.) Efter strömavbrott startar skåpet automati- skt. Så snart strömmen åter är tillgänglig, startar skåpet och larmet aktiveras (se avsnittet om larm). Larmet aktiveras vid strömavbrott, eller om temperaturen under mera än 2 timmar är Flytta gångjärnstappen till motsatta sidan. Observera, att tappen måste mon- teras spegelvänt, när den flyttas över till motsatta sidan - dvs den måste vridas 1/4 varv. Det kan vara nödvändigt att använda en tång för att frigöra tappen från toppen. Flytta attrappgångjärnet till motsatta sidan. Placera nu dörren och därefter det medle- vererade gångjärnet på det ställe, där attrappgångjärnet suttit tidigare. När dörren monteras, bör man lägga ett 9 mm mellanstycke (trä eller dyl.) vid det nedersta gångjärnet. Mellanstycket place- ras mellan skåpets framsida och dörrens kant för att få plats för tätningslisten. Kom ihåg att placera ett riktigt antal under- läggsbrickor vid nedersta gångjärnet, så att dörren kommer upp i rätt höjd. Montera dörrhandtaget. Om kylen under transporten har legat eller har stått kallt på lager (kallare än +5°C), måste den ha en viloperiod på minst 1 tim- me, innan den tas i bruk. Anslut ström till kylen genom att sticka in kylens stickkontakt i vägguttaget. Vid anslutning till ström utlöses ett larm, som upplyser, att det är för varmt i kylen, och att det har varit strömavbrott. Läs under “Larm”, hur Du avbryter larmet. Illustration visar den elektroniska be- tjäningspanelen. De elektroniskt styrda kylskåpen är från fabriken inställda på temperaturer för bästa driftsekonomi, och modellerna betjä- nas med tangenten TEMP. När Du trycker på tangenten och håller den nere, kan Du efter en ögenblick avläsa den aktuells inställningen på displayen.

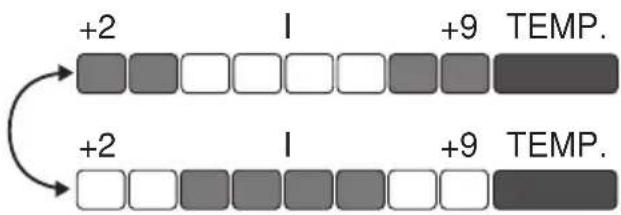

Ändring av temperatur Igångsättning Elektronisk styrning Avbrott vid rengöring/ avfrostning Strömavbrott Larm17 över 6° varmare än den inställda tempera- turen. Larmet fortsätter, även om temperaturen har blivit normal igen, för att tala om för Dig, att något varit fel. Din nya GRAM modell har inte varit anslu- ten till ström, sedan den testades på febri- ken, och elektroniken “tror” därför, att det har varit strömavbrott, när Du slår på strömmen. På grund av detta aktiveras lar- met. Bryt larm Tryck på TEMP och håll nere tangenten. Efter ett ögenblick visas den inställda tem- peraturen på displayen. Släpp i detta ögenblick tangenten, och larmet bryts. Nöd program Vid fel på kännaren aktiveras ett nödpro- gram, som övertar temperaturstyrningen, tills montören når fram. Kortvariga temperatursvängningar är nor- mala och förekommer vid: - nya varor ställs in - dörren varit öppen längre tid - kylelementet avfroster Vid temperatursvängningar tänds flera lampor på temperaturskalan. Matvarorna påverkas inte av dessa svängningar, och temperaturvisningen blir snabbt normal igen. Kylskåpets korta hylla kan användas som snedställd flaskhylla genom att sänka den bakre delen mot den underliggande hyllbäraren.

Speciellt för skåp med svalavdelning Skåpet är uppdelat i en kyl- och en svalavdelning med hjälp av en glashylla med luftspjäll. Denna hylla samt den mitte- mot placerade flaskhyllan får inte flyttas av hänsyn till uppdelningen i kyl och sval. Temperaturen i svalavdelningen kan regle- ras med hjälp av spjället . Ju mera du öppnar spjället, ju mera kall luft strömmar från kylavdelningen ned i svalavdelningen. Grönsakslådor Lådorna nederst i kylen lämpar sig väl för förvaring av frukt och grönsaker. Den ovanför liggande hyllan skyddar mot ut- torkning av varorna. Serveringsboxar i dörren Boxarna är idealiska för alla slags livsmed- el. De tätslutande locken hindrar uttorkning och sparar besvärlig ut- och inpackning. Serveringsboxarna är gjorda av ett materi- al, som inte påverkas av mineraloljor, fet- tämnen och svaga syror. De tål frystempe- ratur och temperaturer upp till 100° C, och de kan rengöras i diskmaskin, men får inte placeras direkt vid värmeelementet. Serveringsboxar kan också köpas som extrautrustning. Flaskhyllor i dörren Flaskhyllan kan inställas på djupet med hjälp av trådbygeln. Inställning företas genom att flytta trådbygeln i hålen på flaskhyllan . Flaskhyllan kan flyttas med 10 cm intervall. Kylen har helautomatisk avfrostning, som styrs av en givare. Denna har den verkan, att kylningen först kommer i gång, när kylelementet är helt avfrostat. Om en ovanlig rimfrostanhopning trots allt skulle uppstå, kan Du avfrosta manuellt genom att avbryta kylningen.

Larm vid start Kortvariga temperatur- svängningar Kylens användning och utrustning Avfrostning18

Bryt kylfunktionen, som beskrivits under avsnittet betr. “Brytning av strömmen vid rengöring/avfrostning”. Kylen rengörs bäst med en svag såp- lösning (max. 85° C). Använd inte rengöringsmedel, som kan repa. Tätningslisterna fordrar regelbunden rengöring för att hindra missfärgning och säkra lång hållbarhet. Avlägsna damm och dylikt i kompressor- rummet med en dammsugare. Kylen skall inte användas under någon tid När kylen har avfrostats och rengjorts, ställs dörren lite på glänt. Härigenom und- viker Du obehaglig lukt. Kompressorn går inte - kontrollera temperaturinställningen. - kontrollera, om det kommer ström till kylen, och om stickkontakten sitter riktigt i vägguttaget. Rassel eller brum - kan vara rör, som stöter mot varandra eller berör den utvändiga beklädnaden. - kontrollera, att kylen står helt vågrätt. Porlande och kluckande ljud Kommer från cirkulerande kylvätska, vilket är normalt, också efter att kompressorn har stannat. Observera för övrigt Kompressorns startsystem kan ofta behöva en paus, innan återstart kan gen- omföras. Pauslängden bestämmer kom- pressorn själv automatiskt. Eventuell tilltäppning av tövattenavlopp Tilltäppningen uppstår i regel i plastböjen vid tövattenavloppet inne i skåpet. Avlägs- na på bästa sätt tilltäppningen. Rena därefter för säkerhets skull själva böjen, t.ex. med hjälp av en piprensare el. dyl. Om problemet fortfarande består, kan ors- aken vara tilltäppning vid nedloppsrörets utlopp i tövattenskålen. Tövattenskålen är placerad ovanpå kompressorn på baksi- dan av kylen. Uppge vänligen typ och serienummer på kylen, när Du beställer reservdelar. Dessa upplysningar finner Du på typskylten inne i skåpet. Lossa låstapparna, som håller ljusskär- men, med en skruvmejsel. Lyft av ljus- skärmen, och byt ut lampan mot en ny (max. 15 W). Gram täcker fabrikations- och materialfel som uppstår inom 2 år från inköpsdatum (med kvitto som dokumentation för köpet). Täckningen förutsätter normal användning i privat hushåll och att frysskåpet är inköpt fabriksnytt i Sverige. Täckningen omfattar reservdelskostnad, eventuella transport- kostnader och arbetslön. Felanmälan DYGNET RUNT per telefon: 0200-23 23 10 När det uttjänta frysskåpet skall bortskaf- fas skall detta ske på miljömässigt korrekt sätt. Var uppmärksam på reglerna för bortskaff- ning. Det finns speciella krav/regler som skall uppfyllas. Du kan få upplysningar beträffande bort-
