KÄYTTÖOHJE KS 1304 GRAM

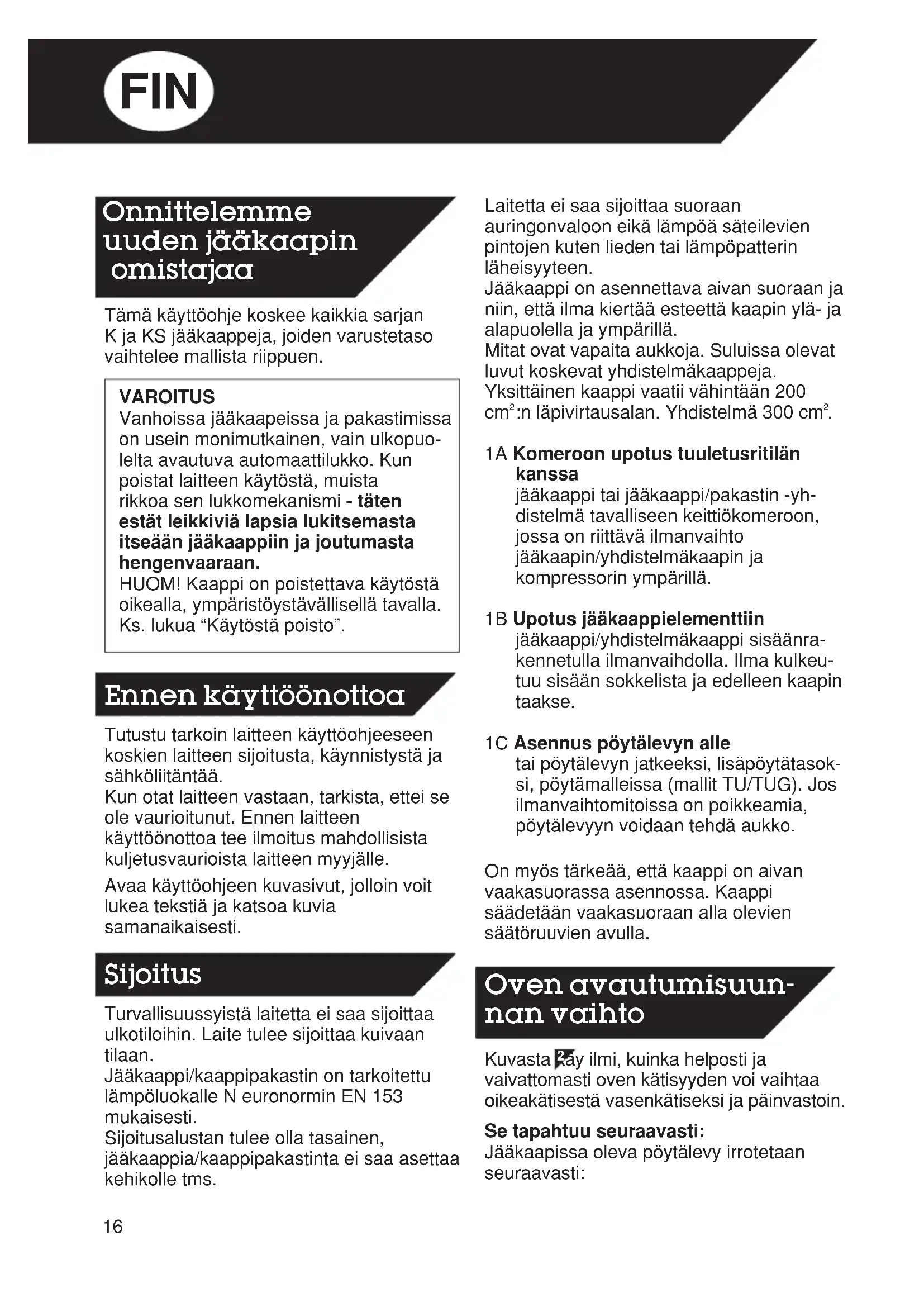

Tämä käyttöohje koskee kaikkia sarjan K ja KS jääkaappeja, joiden varustetaso vaihtelee mallista riippuen. VAROITUS Vanhoissa jääkaapeissa ja pakastimissa on usein monimutkainen, vain ulkopuo- lelta avautuva automaattilukko. Kun poistat laitteen käytöstä, muista rikkoa sen lukkomekanismi - täten estät leikkiviä lapsia lukitsemasta itseään jääkaappiin ja joutumasta hengenvaaraan. HUOM! Kaappi on poistettava käytöstä oikealla, ympäristöystävällisellä tavalla. Ks. lukua “Käytöstä poisto”. Tutustu tarkoin laitteen käyttöohjeeseen koskien laitteen sijoitusta, käynnistystä ja sähköliitäntää. Kun otat laitteen vastaan, tarkista, ettei se ole vaurioitunut. Ennen laitteen käyttöönottoa tee ilmoitus mahdollisista kuljetusvaurioista laitteen myyjälle. Avaa käyttöohjeen kuvasivut, jolloin voit lukea tekstiä ja katsoa kuvia samanaikaisesti. Turvallisuussyistä laitetta ei saa sijoittaa ulkotiloihin. Laite tulee sijoittaa kuivaan tilaan. Jääkaappi/kaappipakastin on tarkoitettu lämpöluokalle N euronormin EN 153 mukaisesti. Sijoitusalustan tulee olla tasainen, jääkaappia/kaappipakastinta ei saa asettaa kehikolle tms. Laitetta ei saa sijoittaa suoraan auringonvaloon eikä lämpöä säteilevien pintojen kuten lieden tai lämpöpatterin läheisyyteen. Jääkaappi on asennettava aivan suoraan ja niin, että ilma kiertää esteettä kaapin ylä- ja alapuolella ja ympärillä. Mitat ovat vapaita aukkoja. Suluissa olevat luvut koskevat yhdistelmäkaappeja. Yksittäinen kaappi vaatii vähintään 200

:n läpivirtausalan. Yhdistelmä 300 cm

1A Komeroon upotus tuuletusritilän kanssa jääkaappi tai jääkaappi/pakastin -yh- distelmä tavalliseen keittiökomeroon, jossa on riittävä ilmanvaihto jääkaapin/yhdistelmäkaapin ja kompressorin ympärillä. 1B Upotus jääkaappielementtiin jääkaappi/yhdistelmäkaappi sisäänra- kennetulla ilmanvaihdolla. Ilma kulkeu- tuu sisään sokkelista ja edelleen kaapin taakse. 1C Asennus pöytälevyn alle tai pöytälevyn jatkeeksi, lisäpöytätasok- si, pöytämalleissa (mallit TU/TUG). Jos ilmanvaihtomitoissa on poikkeamia, pöytälevyyn voidaan tehdä aukko. On myös tärkeää, että kaappi on aivan vaakasuorassa asennossa. Kaappi säädetään vaakasuoraan alla olevien säätöruuvien avulla. Kuvasta käy ilmi, kuinka helposti ja vaivattomasti oven kätisyyden voi vaihtaa oikeakätisestä vasenkätiseksi ja päinvastoin. Se tapahtuu seuraavasti: Jääkaapissa oleva pöytälevy irrotetaan seuraavasti:

Onnittelemme uuden jääkaapin omistajaa Ennen käyttöönottoa Sijoitus Oven avautumisuun- nan vaihtoFIN

Irrota 4 ruuvia tavallisella meisselillä. Vedä pöytälevy ulos kehyksestä . Pöytälevyn kehyksen saa irti poistamalla kaksi etummaista ruuvia kuusiokulma- avaimella . Aseta kaappi “selälleen” ovipuoli ylöspäin. Oven kädensija irroitetaan. Kaapin alla olevat kaksi kannatinkiskoa irrotetaan (tämä ei koske sokkelilla varustettua mallia. Etummaiset jalat irrotetaan (lähinnä ovea olevat) seuraavasti: Nailoinen osa ruuvataan irti käsin. Holkissa oleva ruuvi irrotetaan tavalli- sella ruuvimeisselillä. Tämän jälkeen poistetaan holkki ja sisin kiristyslevy. Ovea irrotettaessa poistetaan ensin ruuvien suojatulpat veitsellä tmv., ja sen jälkeen kierretään auki ruuvit 3 mm:n kuusiokulma - avaimella kuvan mukaisesti. Oven saranat ja sarana-aukkojen muoviset peitelevyt vaihdetaan ristikkäin, (ylin oikea sarana siiretään vasempaan alakulmaan, ja alin oikea sarana siirretään vasempaan yläkulmaan). Kun ovi tämän jälkeen asennetaan paikoilleen, tulee kaapin etureunan ja oven reunan väliin asentaa 9 mm:n paksuinen välikappale (puusta tms.), jotta tiivistelistaa varten jäisi tarpeeksi tilaa. Alasaranaan tulee laittaa riittävä määrä prikkoja, jotta ovi asettuu oikealle korkeudelle. Kannatinkiskot kiinnitetään ja kaappi asennetaan paikoilleen. Kaapin paikoilleenasentamisen jälkeen voi saranoita joutua säätämään uudelleen. Tämä onnistuu saranoissa olevien pitkänmuotoisten reikien avulla. Täten tiiviste peittää tasaisesti oven reunan joka kohdassa.

Jos kaappia on kuljetettu tai sitä on varastoitu kylmässä (alle +5°C), on odotettava vähintään 1 tunti ennen laitteen käynnistystä. Jääkaappi liitetään sähköverkkoon työntämällä pistoke pistorasiaan. Liitäntäarvot on ilmoitettu jääkaapin sisäseinässä olevassa arvokilvessä. Pistoke liitetään pistorasiaan, johon on päästävä helposti käsiksi . Kaappi käynnistetään kääntämällä lämpötilansäädin keskiasentoon. Joissakin kaappimalleissa on turvatermostaatti, joka kääntyy vain kolikon tms. avulla - toisissa malleissa lämpötila säädetään käätämällä nuppia käsin. Parin tunnin kuluttua kaapin sisälämpötila on laskenut säädön mukaiselle tasolle. Alhaisempaa lämpötilaa haluttaessa säätönuppia käännetään suuntaan "Max". Korkeammaksi lämpötila saadaan kääntämällä säätönuppia suuntaan "0". Kun lämpötilansäädin on asennossa "0" kompressori on pysähdyksissä. Tärkeää - kaapin sisälämpötila saattaa vaihdella huoneen lämpötilan, oven aukaisukertojen, kaapin sijoituspaikan yms. mukaan. Nämä tekijät tulee ottaa huomioon lämpötilaa säädettäessä.

Lämpötilansäätö Käynnistys Verkkoliitäntä 220/230 V 50 HzFIN

Lämpötila on lämpimin jääkaapin ovessa ja yläosassa ja kylmin kaapin alaosassa. Jääkaapin lyhyt hylly voidaan muuttaa kaltevaksi pullotelineeksi laskemalla hyllyn taaimmaiset kannattimet seuraavaksi alemmalle tasolle. Vihanneslaatikko/laatikot Jääkaapin alaosassa oleva(t) laatikko/ laatikot ovat ihanteellinen ratkaisu hedelmien ja vihannesten säilytykseen. Laatikon päällä oleva hylly suojaa vihanneksia kuivumiselta. Ovirasiat Kätevissä ovirasioissa voi säilyttää monenlaisia elintarvikkeita. Ovirasioiden tiiviit kannet estävät elintarvikkeiden kuivumista. Ovirasiat kestävät mineraaliöljyjä, rasvoja ja mietoja happoja. Rasiat voi laittaa pakkaseen ja ne kestävät lämpöasteita 100°C:een saakka. Rasiat voi konepestä, mutta niitä ei saa sijoittaa suoraan lämpövastuksen päälle. Ovirasioita voi hankkia lisävarusteina. Oven pullokori(t) Pullokorin syvyyttä voi säätää siirtämällä teräslankapidikettä pullokorissa olevissa rei’issä

Pullokoria voi säätää korkeussuunnassa 10 cm:n välein. Kaapissa on täysautomaattinen termostaatilla toimiva sulatus, ja kaappi käynnistyy vasta, kun jää on täysin sula- nut. Mikäli jäätä kuitenkin muodostuu poikkeuksellisen paljon, kaappi voidaan sulattaa käsin kääntämällä termostaattinappulaa vasemmalle "0"-

asentoon ja odottaa. Kun jää on sulanut, voidaan kaappi käynnistää uudelleen kääntämällä termostaattinappulaa oikealle "MAX"-asentoon päin. Nappulaa ei saa kuitenkaan kääntää aivan " entiseen" asentoon saakka. Kaapin puhdistukseen käytetään mietoa saippualiuosta. Puhdistuksessa ei saa käyttää hankaavia pesuaineita. Tiivisteen säännöllinen puhdistus lisää sen käyttöikää. Muoviosia ei saa puhdistaa kiehuvalla vedellä (veden maks. lämpötila 85°C). Ovi ei aukea Ovea avattaessa ja suljettaessa jääkaap- piin muodostuu alipainetta. Mikäli haluat avata oven ennen kuin paine on tasoittunut, voit laittaa varovasti jonkin ohuen esineen kaapin rungon ja tiivistelistan väliin. Jos jääkaappia ei käytetä Jääkaappi sulatetaan ja puhdistetaan. Ovi jätetään raolleen, jolloin kaappiin ei pääse muodostumaan epämiellyttävää hajua. Kompressori ei käy - Tarkista lämpötilansäätö. - Varmista, että pistoke on oikein paikoil- laan pistorasiassa eikä sähkökatkosta ole. Räminää tai pärinää Äänen voivat aiheuttaa putket, jotka koskettavat toisiaan tai jääkaapin ulkopintaa. - Tarkista, että jääkaappi on täysin vaakasuorassa. Lirinää tai solinaa Äänen aiheuttaa jääkaapissa kiertävä jäähdytysneste. Tämä on täysin Jääkaapin sulatus Puhdistus Hyödyllisiä vihjeitä Kaapin käyttö ja siihen kuuluvat tarvikkeetFIN

normaalia, myöskin kompressorin ollessa pysähdyksissä. Muuta huomioitavaa Kompressorin käynnistysjärjestelmä tarvitsee tauon, ennen kuin se käynnistyy uudelleen. Tauon pituus määräytyy automaattisesti. Sulatusvesikouru tukkeutunut Sulatusvesikourun muovinen käyräosa kaapin sisällä saattaa tukkeutua. Tukkeuma on poistettava varoen ja kouru on tämän jälkeen puhdistettava esim. piippurassilla tmv. Mikäli vika ei poistu, saattaa tukkeuma olla sulatusvesiastiaan johtavan sulatusvesi- putken ulostuloaukossa. Sulatusvesiastia on kompressorin päällä jääkaapin takana. Kun tilaat varaosia, ilmoita jääkaapin malli ja numerot jääkaapin sisäseinässä olevasta arvokilvestä. Tarvittava lamppu on 15 Wattia, 240 Volttia, kannan kierre E 14. Kierrä lukkoa 1/4 kierrosta, irrota varjostin ja vaihda lamppu. Joissain lampun suojus irrotetaan kevyesti painamalla - Ks. . Poista laite käytöstä oikealla tavalla: ympäristöystävällisesti ja turvallisesti. Noudata laitteen käytöstä poistamiseen liittyviä ohjeita ja erikoismääräyksiä. Lisätietoja laitteen käytöstä poistamisesta antavat: - GRAM FINLAND Oy - laitteen myyjä

Varaosat Lampun vaihtaminen Käytöstä poisto - viranomaiset (kunta, ympäristöministeriö ym.)D
