BEDIENUNGSANLEITUNG KS 1304 GRAM

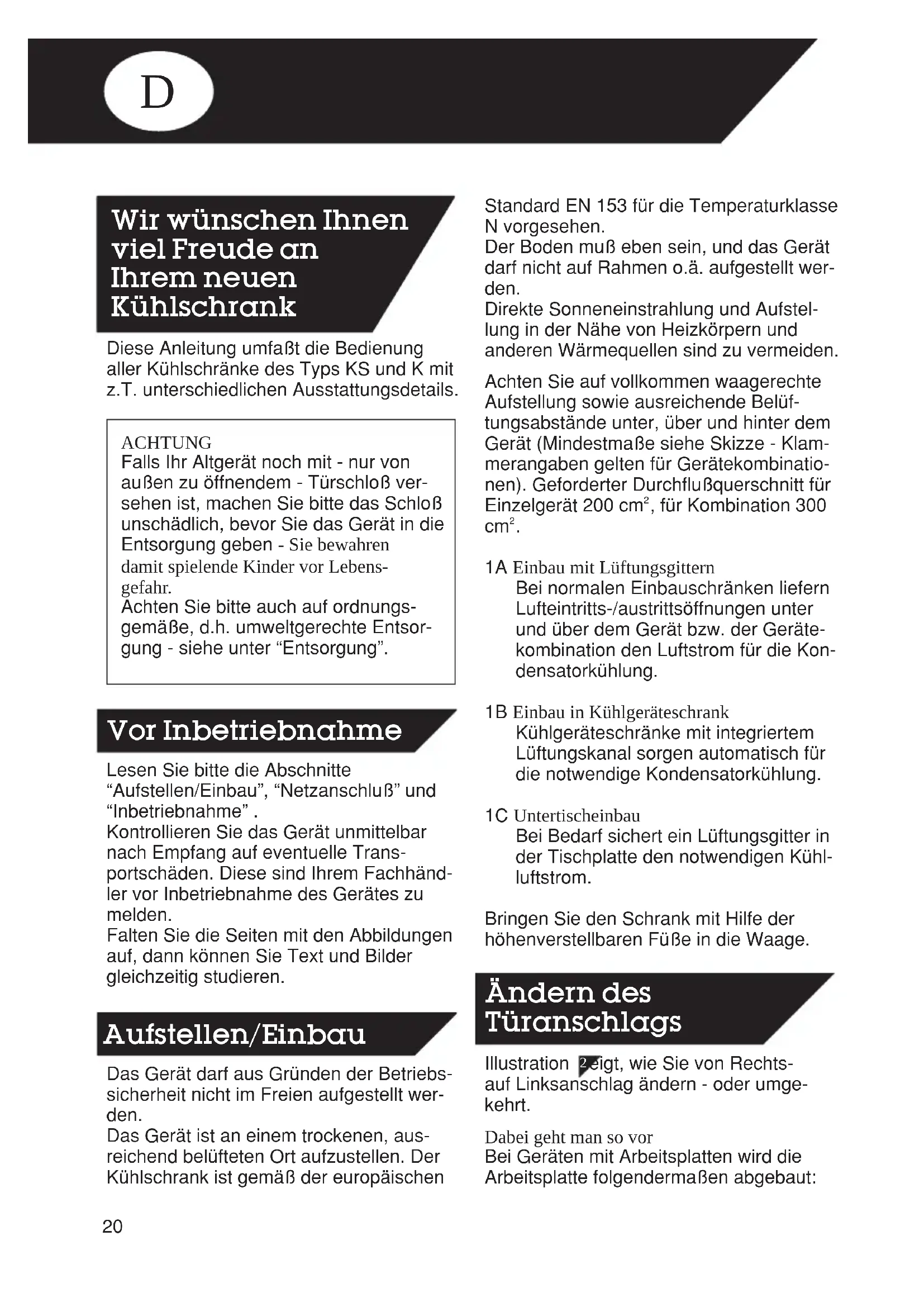

Diese Anleitung umfaßt die Bedienung aller Kühlschränke des Typs KS und K mit z.T. unterschiedlichen Ausstattungsdetails. ACHTUNG Falls Ihr Altgerät noch mit - nur von außen zu öffnendem - Türschloß ver- sehen ist, machen Sie bitte das Schloß unschädlich, bevor Sie das Gerät in die Entsorgung geben - Sie bewahren damit spielende Kinder vor Lebens- gefahr. Achten Sie bitte auch auf ordnungs- gemäße, d.h. umweltgerechte Entsor- gung - siehe unter “Entsorgung”. Lesen Sie bitte die Abschnitte “Aufstellen/Einbau”, “Netzanschluß” und “Inbetriebnahme” . Kontrollieren Sie das Gerät unmittelbar nach Empfang auf eventuelle Trans- portschäden. Diese sind Ihrem Fachhänd- ler vor Inbetriebnahme des Gerätes zu melden. Falten Sie die Seiten mit den Abbildungen auf, dann können Sie Text und Bilder gleichzeitig studieren. Das Gerät darf aus Gründen der Betriebs- sicherheit nicht im Freien aufgestellt wer- den. Das Gerät ist an einem trockenen, aus- reichend belüfteten Ort aufzustellen. Der Kühlschrank ist gemäß der europäischen Vor Inbetriebnahme Standard EN 153 für die Temperaturklasse N vorgesehen. Der Boden muß eben sein, und das Gerät darf nicht auf Rahmen o.ä. aufgestellt wer- den. Direkte Sonneneinstrahlung und Aufstel- lung in der Nähe von Heizkörpern und anderen Wärmequellen sind zu vermeiden. Achten Sie auf vollkommen waagerechte Aufstellung sowie ausreichende Belüf- tungsabstände unter, über und hinter dem Gerät (Mindestmaße siehe Skizze - Klam- merangaben gelten für Gerätekombinatio- nen). Geforderter Durchflußquerschnitt für Einzelgerät 200 cm

, für Kombination 300

1A Einbau mit Lüftungsgittern Bei normalen Einbauschränken liefern Lufteintritts-/austrittsöffnungen unter und über dem Gerät bzw. der Geräte- kombination den Luftstrom für die Kon- densatorkühlung. 1B Einbau in Kühlgeräteschrank Kühlgeräteschränke mit integriertem Lüftungskanal sorgen automatisch für die notwendige Kondensatorkühlung. 1C Untertischeinbau Bei Bedarf sichert ein Lüftungsgitter in der Tischplatte den notwendigen Kühl- luftstrom. Bringen Sie den Schrank mit Hilfe der höhenverstellbaren Füße in die Waage. Illustration zeigt, wie Sie von Rechts- auf Linksanschlag ändern - oder umge- kehrt. Dabei geht man so vor Bei Geräten mit Arbeitsplatten wird die Arbeitsplatte folgendermaßen abgebaut:

Wir wünschen Ihnen viel Freude an Ihrem neuen Kühlschrank Aufstellen/Einbau Ändern des TüranschlagsD

Die 4 Schrauben mit einem Schrauben- zieher lösen. Die Arbeitsplatte kann jetzt aus dem Rahmen gezogen werden. Der Rahmen wird durch Entfernen der bei- den vorderen Schrauben mit einem Inbus- schlüssel gelöst . Schalten Sie das Gerät ab, ziehen Sie den Stecker heraus, entfernen Sie alle losen Teile aus dem Gerät und legen Sie es auf den “Rücken”. Türgriff und entsprechende Abdeckstopfen umsetzen. Beine abschrau- ben (gilt nicht für Geräte mit Sockel). Bei TU-Kühlschränke die vorderen Beine (an der Tür) abbauen: Nylonbein mit der Hand abschrauben. Die Schraube in der Buchse mit einem Schraubenzieher entfernen. Die Buchse und die innere Scheibe können nun abge- nommen werden. Abdeckstopfen mit Messer o.ä. abhe- ben und Schrauben mit schlüssel (M 3) lösen . Scharniere bzw. Attrappen wie abgebildet, diagonal vertauschen. Tür einhangen. Den Abstand zwischen Tür und Schrank (Magnetdichtleiste) auf 9 mm einstellen (evtl. Abstandslehre aus Holz o.ä. verwen- den). Höhenjustierung durch Unterlegscheiben am unteren Scharnier. Nach Aufstellen des Gerätes Türen nachjustieren (Langlöcher), so daß optima- le Auflage der Magnetdichtleisten erreicht wird. Geräte, die in Seitenlage transportiert oder bei Temperaturen von unter +5°C gelagert wurden, müssen vor der Inbetriebnahme mindestens 1 Stunde in temperierter Umgebung und normaler Stellung stehen. Schließen Sie das Gerät an die Steckdose an.

Netzanschluß 220-230 V/50 Hz an geerde- te Steckdose. Die Anschlußwerte gehen aus dem deut- lich im Innenraum angebrachten Typens- child hervor . Bei Unklarheiten bezüglich des Anschlus- ses fragen Sie bitte Ihren Fachhändler. Der Schrank wird durch Einstellen des Temperaturwählers in die Mitte des Bereiches eingeschaltet. In einigen Modellen ist der Bedienknopf kindersicher ausgeführt, so daß Sie zum Einstellen der gewünschten Temperatur eine Münze oder einen ähnlichen Gegen- stand benötigen. In anderen Modellen kann der Knopf mit der bloßen Hand gedreht werden. Nach etwa zwei Stunden ist der Schrank abgekühlt. Für eine geringere Temperatur drehen Sie den Knopf in Richtung "Max", Wünschen Sie eine höhere Temperatur, drehen Sie den Knopf in Richtung "0". Befindet sich der Temperatureinstellknopf in "0"-Position, ist der Kompressor abge- schaltet. Bitte beachten: Die Innentemperatur des Schrankes kann in Abhängigkeit von der Raumtemperatur, der Häufigkeit des Türöff- nens, dem Standort im Raum usw. variie- ren. Diese Einflüsse sind bei der Tempera- tureinstellung zu berücksichtigen. Das obere Rost dient in Schrägstellung (hinten absenken) als Flaschenablage.

Inbetriebnahme Netzanschluß Temperaturregelung Anwendung und EinrichtungD

Gemüseschublade(n) Obst und Gemüse werden in der/den Schublade/n unter der luftundurchlässigen Ablage vor dem Austrocknen geschützt. Servierbehälter Das umständliche Ein- und Auspacken vie- ler Lebensmittel ersparen Ihnen die luft- undurchlässigen Klarsichtbehälter der Innentür. Da bleibt alles frisch und appetit- lich - servierfertig. Die Servierbehälter vertragen Frost und bis zu 100°C. Sie sind spülmaschinenfest, dürfen jedoch nicht mit dem Heizelement in Berührung kommen. Sind auch als Zubehör erhältlich. Flaschenablage(n) Die Tiefe der Flaschenablage(n) verstellen Sie durch Versetzen des Drahtbügels . In der Höhe ist die Ablage in 10-cm-Abs- tänden verstellbar. Das Abtauen geschieht automatisch. Sollte sich dennoch Reif bilden, ist ein manuelles Abtauen zu empfehlen. Dazu einfach das Gerät abschalten (Thermostatknopf auf "0") und, sobald der Reif geschmolzen ist, wieder einschalten - und auf eine etwas höhere Temperatur als vorher einstellen. Am besten mit mildem Seifenwasser reini- gen. Keine Scheuermittel und an Kunst- stoffteilen kein kochendes Wasser (max. 85°C) verwenden. Dichtungsleiste regelmäßig renigen, damit sie lange hält. Tür klemmt Nach jedem Schließen der Tür entsteht

durch Abkühlung der eingedrungenen Luft im Innenraum Unterdruck. Für wiederholtes Öffnen empfiehlt es sich, einen dünnen Gegenstand zwischen Gum- midichtung und Gehäuse zu legen (Druckausgleich). Wenn das Gerät längere Zeit nicht gebraucht wird Es empfiehlt sich, das Gerät abzutauen und zu reinigen sowie den Stecker aus der Wand zu ziehen. Die Tür sollte zur Belüf- tung einen Spalt offenstehen. Kompressorausfall Ist das Gerät eingeschaltet (kontrollieren Sie die Temperatureinstellung)? Sind Stecker und Steckkontakt in Ord- nung? NB! Bei wiederholten Einschaltversuchen benötigt der Kompressor eine Startpause, deren Länge von der automatischen Steu- erung geregelt wird. Rassel- oder Brummgeräusche Können von sich gegenseitig oder die Ver- kleidung berührenden Rohrleitungen ver- ursacht werden. Steht das Gerät waage- recht? Plätschergeräusche Sind normal, entstehen durch die Zirkulati- on des Kältemittels - auch bei stillstehen- dem Kompressor. Verstopfung der Tauwasserableitung Verstopfungen können im Kunststoffkrüm- mer am tiefsten Punkt der V-förmigen Tauwasserrinne auftreten. Lassen sich in der Regel mit einem Pfeifenreiniger o.ä. beheben. Sollte dies keine Abhilfe bringen, kann die Verstopfung am Ende des Abflußröhrchens in der Tauwasserauffangschale (auf dem Kompressor, Geräterückseite) entstanden sein. Abtauen Reinigung Nützliche TipsD

Bei Bestellung von Ersatzteilen bitte Typ und Serienummer des Gerätes angeben (siehe Typenschild im Gerät). Nach einer 1/4 Umdrehung des Ver- schlusses Schirm abziehen und Glühlampe - 15 Watt, 240 Volt, Mignon- Sockel - wechseln. Bei einigen Geräten entfernen Sie den Schirm durch leichten Druck Auskunft über die ordnungsgemäße Entsorgung von Altgeräten erteilen: - Ihr Fachhändler oder Servicestelle.

Ersatzteile Entsorgung GlühlampenwechselF
