Tuotetyyppi	Jääkaappi
Merkki	Gram
Malli	K 155
Ilmastoluokka	N (standardi EN 153)
Sähkönsyöttö	240 V, taajuus 50 Hz (tyypillinen)
Sisävalaistus	15 W lamppu, 240 V, Mignon-kanta
Oven kääntyvyys	Kyllä, oikealta vasemmalle mahdollinen
Säädettävät jalat	Kyllä, tasoittamista varten
Sulatus	Automaattinen (termostaatti) manuaalisella vaihtoehdolla
Säädettävä termostaatti	Kyllä, 0:sta MAX:iin
Vihanneslaatikko	Kyllä, kuivumista estävällä kannella
Oven säilytyslokerot	Kyllä, irrotettavat ja konepestäviä (paitsi kansi lähellä lämmityselementtiä)
Pulloteline	Kyllä, syvyydeltä säädettävä ristikkotukijalan avulla
Puhdistus	Saippualiuos; vesi max. 85 °C; älä käytä hankaavia pesuaineita
Lapsiturvallisuus	Lämpötilanappi turvallisuudella (vaatii kolikon kääntämiseen joissakin malleissa)
Hävittäminen	Noudata ympäristöä; tuhoa lukko, jos se on olemassa
Varaosat	Ilmoita laitteen tyyppi ja osanumero (sisällä olevasta kilvestä)
Käyttöohje saatavilla	FR, DA, DE, EN, FI, NL, NO, SV

Usein kysytyt kysymykset - K 155 GRAM

Kuinka kääntää jääkaapin ovi?

Kun haluat kääntää oven, irrota ensin työtaso, jos sellainen on (ruuvaa irti 4 ruuvia, vedä se pois kehyksestä, poista kaksi eturuuvia kehyksestä). Aseta laite selälleen, ovi ylöspäin. Irrota kahva, tukikiskot ja etujalat (mallin mukaan). Poista ruuvinsuojukset ja saranoiden ruuvit. Siirrä saranat vinottain: oikea yläsarana menee vasemmalle alas, oikea alasaran menee vasemmalle ylös. Asennettaessa aseta 9 mm:n välilevy etuosan ja oven reunan väliin tiivisteeksi. Säädä korkeutta alasaranoissa olevilla aluslevyillä. Asenna kiskot takaisin ja laita laite paikoilleen.

Kuinka säätää lämpötilaa?

Käännä lämpötilan säätönuppia. Jäähdyttääksesi enemmän, käännä kohti MAX; korkeamman lämpötilan saavuttamiseksi käännä kohti 0 (kompressori pysähtyy asennossa 0). Sisälämpötila vaihtelee ympäristön lämpötilan, oven avaamistiheyden ja sijainnin mukaan. Joissakin malleissa on lapsiturvallisuus: käytä kolikkoa nupin kääntämiseen.

Kuinka sulattaa jääkaappi manuaalisesti?

Jos huurretta on epätavallisen paljon, käännä termostaatin nuppi vasemmalle kohti 0 ja odota, että sulatus tapahtuu. Kun höyrystin on sulanut, käynnistä laite uudelleen kääntämällä nuppi oikealle kohti MAX. Vältä nupin palauttamista tarkalleen alkuperäiseen asentoonsa.

Miksi kompressori ei toimi?

Tarkista ensin lämpötilan säätö (onko nuppi asennossa 0?). Tarkista sitten virransyöttö: onko pistoke kunnolla pistorasiassa? Jos mikään ei toimi, kompressori tarvitsee tauon ennen uudelleenkäynnistystä; se määrittää keston automaattisesti.

Mitä tehdä, jos kuuluu napsahduksia tai huminaa?

Nämä äänet voivat johtua putkista, jotka koskettavat toisiaan tai ulkokuorta. Tarkista, että jääkaappi on vaakasuorassa (käytä säädettäviä jalkoja). Jos ääni jatkuu, tarkista takaosa.

Kuinka puhdistaa jääkaapin sisäosa?

Käytä mietoa saippualiuosta. Älä käytä hankaavia pesuaineita tai tuotteita, jotka naarmuttavat pintoja. Puhdista tiiviste säännöllisesti sen käyttöiän pidentämiseksi. Muoviosat eivät kestä kiehuvaa vettä (max. lämpötila 85 °C).

Kuinka vaihtaa sisälamppu?

Käytä 15 watin, 240 voltin lamppua, Mignon-kannalla. Käännä lukituslaitetta 1/4 kierrosta, poista suojus ja vaihda lamppu. Joissakin malleissa suojus irtoaa painamalla kevyesti.

Mitä tehdä, jos sulatusveden poisto on tukossa?

Tukos esiintyy usein salaojan muovikulmassa kaapissa. Poista tulppa, jos mahdollista, ja puhdista mutka piipuhdistimella. Jos ongelma jatkuu, tukos voi olla poistoputkessa keräysastiassa (kompressorin yläpuolella takana).

Kuinka pysäyttää jääkaappi pitkäksi aikaa?

Sulata ja puhdista laite huolellisesti. Jätä ovi hieman raolleen välttääksesi pahoja hajuja. Näin vältät homeen muodostumisen.

Kuinka hävittää jääkaappi?

Noudata ympäristöä. Ennen kaikkea, jos laitteessa on lukko (vanhemmissa malleissa), tuhoa se estääksesi lapsia lukittumasta sisään. Kysy Gram Domestic A/S:ltä tai paikallisilta viranomaisilta hävityssäännöistä.

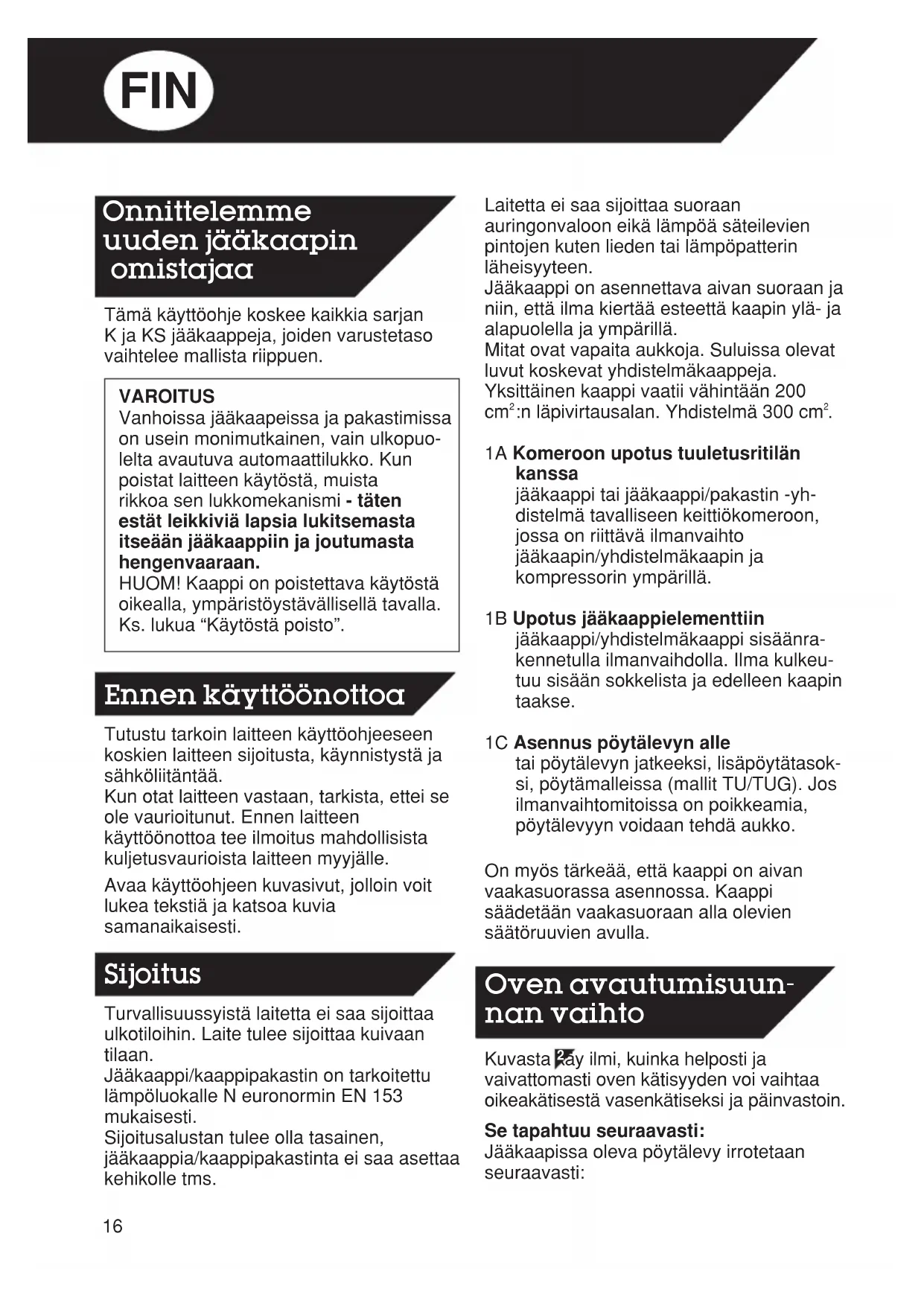

KÄYTTÖOHJE K 155 GRAM

Onnittelemme uuden jaakaapin omistajaa

Tämä kaytöohje koskee kaikkia sarjan K ja KS jäkaappeja, joiden varustetaso vaihteee mallista riippuen.

VAROITUS

Vanhoissa jäkaapeissa ja pakastimissa on usein monimutkainen, vain ulkopuolelta avautuva automaattilukko. Kun poistat laitteen käytösta, muista rikkoa sen lukkomekanismi - taten estät leikkiviä lapsia lukitsemasta itseän jäkaappiin ja joutumasta hengenvaaraan.

HUOM! Kaappi on poistettava käytösta oikealla, ympäristöystävällisellä tavalla. Ks. lukua "Käytösta pointo".

Ennen käyttoönonotto

Tutustu tarkoin laitteen käyttoohjeeseen koskien laitteen sijoitusta, käynnistysta ja sahkoliitantä.

Kun otat laiteen vastaan, tarkista, ettei se ole vaurioitunut. Ennen laiteen kayttoonottoa tee ilmoitus mahdollisista kuljetusvaurioista laiteen myjalle.

Avaa käyttoohjeen kuvasivut, jolloin voit lukea tekstiä ja katsoa kuvia samanaikaisesti.

Sijoitus

Turvallisuussyistä laitetta ei saa sijoittaaulkotiloihin. Laite tulee sijoittaa kuivaan tilaan.

Jäkaappi/kaappipakastin on tarkoitettu lampoluokalle N euronormin EN 153 mukaisesti.

Sijoitusalustan tulee olla tasainen,
jäkaappia/kaappipakastinta ei saa asettaa
kehikolle tms.

Laitetta ei saa sijoittaa suoraan
auringonvaloon eikä lampöä sateilevien
pintojen kuten lieden tai lampöpatterin
laheisyyteen.

Jäkaappi on asennettava aivan suoraan ja niin, etta ilma kiertäa steetta kaapin yla- ja alapuolella ja ympärillä.

Mitat ovat vapaita aukkoja. Suluissa olevat luvut koskevat yhdistelmäkaappeja.

Yksittainen kaappi vaatii vahintaan 200 cm²:n lapivirtausalan. Yhdistelma 300 cm².

1A Komeroon upotus tuuletusritilän kanssa

jäkaappi tai jäkaappi/pakastin -yhdistelmä tavalliseen keittiökomeroon, jossa on riittävā ilmanvaíhto
jäkaapin/yhdistelmäkaapin ja
kompressorin ympärillä.

1B Upotus jäkaappielementtiin

jäkaappi/yhdistelmäkaappisisänrakennetulla ilmanvaihdolla. Ilma kulkeutuu sisän sukkelista ja edelleen kaapin taakse.

1C Asennus poytalevyn alle

tai pöytäevyn jatkeksi, lisapöytatasoksi, pöytamalleissa (mallit TU/TUG). Jos ilmanvaihtomitoissa on poikkeamia, pöytäevyn voidaan tehdä auko.

On myös tärkeä, etta kaappi on aivan vaakasuorassa asennossa. Kaappi saadetaan vaakasuoraan alla olevien saatöruuvien avulla.

Oven avautumisuunnan vaihto

Kuvasta Ray ilmi, kuinka helposti ja vaivattomasti oven katisyyden voi vaihtaa oikeakatisesta vasenkatiseksi ja painvastoin.

Se tapahtuu seuraavasti:

Jäkaapissa oleva pöytälevy irrotetaan seuraavasti:

Irrota 4 ruuvia vallisella meisselillä.
Vedä pöytälevy ulos kehyksesta 2
Pöytälevyn kehyksen saa irti poistamalla kaksi etummaista ruuvia kuusiokulma- avaimella 3.

Aseta kaappi "selalleeon" ovipuoli yloispain. Oven kadenisja 6roitetaan. Kaapin alla olevat kaksi kannatkiskoa irrotetaan (tamä ei koske sukkelilla varustettua mallia. Etummaiset jalat irrotetaan (lahinnä ovea olevat) seuraavasti: Nailoinen osa 4uvataan irti kasin. Holkissa oleva ruuvi 5rotetaan tavalli-sella ruuvimeisselillä. Tämän jälkeen poistetaan holkki ja sisin kiristyslevy. Ovea irrotettaessa poistetaan ensin ruuvien suojatulpat 7eitsellä tmv., ja sen

jälkeen kierretään auki ruuvit 8 mm:kuusiokulma - avaimella 9uvan mukaisesti.

Oven saranat sarana-aukkojen muoviset peitelevyt 1

vaihdetaan
ristikkain, (ylin oikea sarana siiretaan
vasempaan alakulmaan, ja alin oikea
sarana siirretaaan vasempaan ylakulmaan).

Kun ovi tämän jälkeen asennetaan paikoilleen, tulee kaapin etureunan ja oven reunan valiin asentaa 9 mm:n paksuinen valikappale (puusta tms.), jotta tiivistelistaar varten jäisi tarpeeksī tilaa.

Alasaranaan tulee laittaa riittavä märä
prikkoja, jotta ovi asettuu oikealle
korkeudelle.

Kannatinkiskot kiinnitetään ja kaappi asennetaan paikoilleen.

Kaapin paikoilleenasantamisen jälkeen voi saranoita joutua sätämaän uudelleen.
Tämä onnistuu saranoissa olevien pitkämutoisten reikien avulla.
Täten tiiviste peittä tasaisesti oven reunan joka kohdassa.

Käynnistys

Jos kaappia on kuljetettu tai sitä on
varastoitu kylmässä (alle +5°C), on
odotettava vähintään 1 tunti ennen laitteen
käynnistystä.
Jäkaappi liitetaan sahköverkkoon
tyontämällä pistoke pistorasiaan.

Verkkoliitäntä 220/230 V 50 Hz

Liitantaarvot on ilmoitetu jäkaapin sisaseinassä olevassa arvokilvessä. Pistoke liitetaan pistorasiaan, johon on paastava helposti käsiki

Lampötilansäätö

Kaappi kaynnistetaan kaantamalla
lampotilansaadin 4 11 12 keskiasentoon. Joissakin kaappimalleissa on turvatermostaatti, joka kaantyy vain kolikon tms.avulla - toisissa malleissa lampotila saadetaan kaatamalla nuppia kasin.

Parin tunnin kuluttua kaapin sisälampötila on laskenut saadön mukaiselle tasolle.

Alhaisempaa Iampotilaa haluttaessa saatonuppia kaannetaan suuntaan "Max". Korkeammaksi Iampotila saadaan kaantamalla saatonuppia suuntaan "0".

Kun lampötilansäadin on asennossa "0" kompressori on pysähdyksissä.

Tärkeaa - kaapin sisälmpötila saattaa
vaihdella huoneen lmpötilan, oven
aukaisukertojen, kaapin sjoituspaikan yms.
mukaan. Nämä tekijät tulee ottaa
huomioon lmpötilaa saadettäessä.

Kaapin käytto ja siihen kuuluvat tarvikkeet

Lampotila on lampimin jäkaapin ovessa ja ylaosassa ja kylmin kaapin alaosassa. Jäkaapin lyhyt hylly 6oidaan muuttaa kaltevaksi pullotelineeksli laskemalla hylyn taaimmaiset Kannattimet seuraavaksi alemmalle tasolle.

Vihanneslaatikko/laatikot

Jäkaapin alaosassa oleva(t) laatakko/ laatakot ovat ihanteellinen ratkaisu hedelmien ja vihannesten säilytkseen. Laatakon pällä oleva hylly suojaa vihannesia kuvumiselta.

Ovirasiat

Kätevissä ovirasioissa voi säilyttäa
monenlaisia elintarvikkeita. Ovirasioiden
tiiviit kannet estvät elintarvikkeiden
kuivumista.

Ovirasiat kestavat mineraalioljyja, rasvoja ja mietoja happoja. Rasiat voi laittaa pakkaseen ja ne kestavat lampoasteita 100^ :een saakka. Rasiat voi konepesta, mutta niitta ei saa sijoittaa suoraan lampovastuksen paalle.

Ovirasioita voi hankkia lisavarusteina.

Oven pullokori(t)

Pullokorin syvyytta voi saataa siirtamalla teraslankapidikettupullokorissa olevissa reiiss

Pullokoria voi saataa korkeussuunnassa 10 cm:n valein.

Jäkaapinsulatus

Kaapissa on tãysautomaattinen termostaatilla toimiva sulatus, ja kaappi käynnistyy vasta, kun jää on tãysin sulanut.

Mikäli jaätä kuitenkin muodostuu poikkeuksellisen paljon, kaappi voidaan sulattaa kasin käntämälla termostaattinappulaa vasemmalle "0"-

asentoon ja odottaa. Kun jäa on sulanut, voidaan kaappi kaynnistäuudelleen käantamalla termostaattinappulaa oikealle "MAX"-asentoon pain. Nappulaa ei saa kuitenkaan käantä aivan "entiseen" asentoon saakka.

Puhdistus

Kaapin puhdistukseen käytetään mietoa saippualiuosta.

Puhdistuksessa ei saa kayttä hankaavia pesuaineita.

Tiivisteen saannollinen puhdistus lisaa sen kayttoikaa.

Muoviosia ei saa puhdistaa kiehuvalla vedellä (veden maks. lampötila 85^ ).

Hyödyllisiä vihjeitä

Ovi e i aukea

Ovea avattaessa ja suljettaessa jäkaappiin muodostuu alipainetta. Mikali haluat avata oven ennen kuin paine on tasoittunut, voit laittaa varovasti jonkin ohuen esineen kaapin rungon ja tiivistelistan vällin.

Jos jäkaappia ei käytetä

Jäkaappi sulatetaan ja puhdistetaan. Ovi jatetaan raolleen, jolloin kaappiin ei paase muodostumaan epamiellyttavaa Hajua.

Kompressori ei käy

• Tarkista lampötilansääto.
• Varmista, etta pistoke on oikein paikoillaan pistorasiassa eikä sahkokatkosta ole.

Räminää tai pärinää

Aänen voivat aiheuttaa putket, jotka koskettavat toisiaan tai jäkaapin ulkopintaa. - Tarkista, etta jäkaappi on täysin vaakasuorassa.

Lirinäa tai solinaa

Aänen aiheuttaa jaakaapissa kiertävä jaahdytysneste. Tämä on täysin

normaalia, myoskin kompressorin ollessa.
pysahdyksissä.

Muuta huomioitavaa

Kompressorin käynnistysjärkestelmä
tarvitsee tauon, ennen kuin se käynnistyy
uudelleen. Tauon pituus märäytyy
automaattisesti.

Sulatusvesikouru tutkeutunut

Sulatusvesikourun muovinen käyrä
kaapin sisällä saattaa tutkeutua.

Tukkeuma on poistettava varoen ja kouru on tämän jälkeen puhdistettava esim. piippurassilla tmv.

Mikali vika ei poistu, saattaa tutkeuma olla sulatusvesiastiaan johtavan sulatusvesiputken ulostuloaukossa. Sulatusvesiastia on kompressorin paallä jäkaapin takana.

Varaosat

Kun tilaat varaosia, ilmoita jäkaapin malli ja numerot jäkaapin sisaseinassä olevasta arvokilvestä. 3

Lampun vaihtaminen

Tarvittava lamppu on 15 Wattia, 240 Volttia, kannan kierre E 14.

Kierrä lukkoa 4 kierrosta, irrota
varjostin viahda lamppu.
Joissain lampun suojus irrotetaan kevyesti
painamalla - Ks. 4 13

Käytösta poisto

Poista laite kaytosta oikealla tavalla:
ymparistoystavllisesti ja turvallisesti.
Noudata laitteen kaytosta pointamiseen liittyviä ohjeita ja erikoismäräyksiä.
Lisatietoja laitteen kaytosta pointamisesta antavat:

-GRAM FINLAND Oy

• laitteen myyjä

• viranomaiset (kunta, ymparistoministerioym.)
