Produkttyp	Kühlschrank
Marke	Gram
Modell	K 155
Klimaklasse	N (Norm EN 153)
Stromversorgung	240 V, 50 Hz (typisch)
Innenbeleuchtung	Glühlampe 15 W, 240 V, Mignon-Sockel
Türanschlagwechsel	Ja, Wechsel von rechts nach links möglich
Verstellbare Füße	Ja, zum Niveauausgleich
Abtauen	Automatisch (Thermostat) mit manueller Option
Einstellbarer Thermostat	Ja, von 0 bis MAX
Gemüseschublade	Ja, mit Antitrockenhaube
Abstellfächer in der Tür	Ja, herausnehmbar und spülmaschinenfest (außer Deckel in der Nähe des Heizelements)
Flaschenregal	Ja, in der Tiefe verstellbar mit Gitterbügel
Reinigung	Seifenlösung; Wasser max. 85 °C; keine Scheuermittel verwenden
Kindersicherung	Temperaturknopf mit Sicherung (erfordert Münze zum Drehen bei einigen Modellen)
Entsorgung	Umweltfreundlich entsorgen; Schloss zerstören falls vorhanden
Ersatzteile	Typ und Teile-Nummer des Geräts angeben (auf Schild innen)
Anleitung verfügbar in	FR, DA, DE, EN, FI, NL, NO, SV

Häufig gestellte Fragen - K 155 GRAM

Wie kann ich die Tür des Kühlschranks wechseln?

Um die Tür zu wechseln, demontieren Sie zuerst die Arbeitsplatte falls vorhanden (4 Schrauben lösen, Platte aus dem Rahmen nehmen, die beiden vorderen Rahmen-Schrauben entfernen). Legen Sie das Gerät auf den Rücken, Tür nach oben. Demontieren Sie den Griff, die Stützschienen und die vorderen Füße (je nach Modell). Entfernen Sie die Schraubenabdeckungen und die Scharnierschrauben. Versetzen Sie die Scharniere diagonal: das obere rechte Scharnier kommt unten links, das untere rechts oben links. Beim Zusammenbau legen Sie eine 9 mm dicke Unterlage zwischen Vorderseite und Türkante für die Dichtung. Passen Sie die Höhe mit den Unterlegscheiben des unteren Scharniers an. Montieren Sie die Schienen wieder und stellen Sie das Gerät zurück.

Wie stelle ich die Temperatur ein?

Drehen Sie den Temperatureinstellknopf. Zum stärkeren Kühlen drehen Sie auf MAX; für eine höhere Temperatur auf 0 (der Kompressor stoppt in Position 0). Die Innentemperatur variiert je nach Umgebungstemperatur, Türöffnungshäufigkeit und Standort. Einige Modelle haben eine Kindersicherung: Verwenden Sie eine Münze zum Drehen des Knopfes.

Wie taue ich den Kühlschrank manuell ab?

Bei ungewöhnlicher Reifschicht drehen Sie den Thermostatknopf nach links auf 0 und warten Sie, bis das Abtauen erfolgt. Nach dem Abtauen des Verdampfers schalten Sie das Gerät wieder ein, indem Sie den Knopf nach rechts auf MAX drehen. Vermeiden Sie es, den Knopf genau auf die ursprüngliche Position zurückzudrehen.

Warum funktioniert der Kompressor nicht?

Überprüfen Sie zuerst die Temperatureinstellung (ist der Knopf auf 0?). Dann kontrollieren Sie die Stromzufuhr: Ist der Stecker richtig in der Steckdose eingesteckt? Wenn nichts funktioniert, benötigt der Kompressor eine Pause vor dem Neustart; er bestimmt die Dauer automatisch.

Was tun bei Klappern oder Brummen?

Diese Geräusche können von Rohren kommen, die sich berühren oder das Außengehäuse berühren. Überprüfen Sie, ob der Kühlschrank waagerecht steht (verwenden Sie die verstellbaren Füße). Wenn das Geräusch anhält, überprüfen Sie die Rückseite.

Wie reinige ich das Innere des Kühlschranks?

Verwenden Sie eine leicht seifenhaltige Lösung. Keine Scheuermittel oder kratzende Produkte verwenden. Reinigen Sie regelmäßig die Türdichtung, um ihre Lebensdauer zu verlängern. Kunststoffteile vertragen kein kochendes Wasser (max. 85 °C).

Wie ersetze ich die Innenlampe?

Verwenden Sie eine Glühlampe mit 15 Watt, 240 Volt, mit Mignon-Sockel. Drehen Sie die Verriegelung um 1/4 Umdrehung, entfernen Sie die Abdeckung und ersetzen Sie die Lampe. Bei einigen Modellen lässt sich die Abdeckung durch leichten Druck entfernen.

Was tun, wenn der Tauwasserablauf verstopft ist?

Die Verstopfung tritt oft im Kunststoffbogen des Ablaufs im Schrank auf. Entfernen Sie den Stopfen falls möglich und reinigen Sie den Bogen mit einer Pfeifenreiniger. Wenn das Problem weiterhin besteht, kann die Verstopfung am Ausgang des Ablaufs in der Auffangschale (über dem Kompressor, hinten) liegen.

Wie schalte ich den Kühlschrank für längere Zeit aus?

Tauen Sie das Gerät ab und reinigen Sie es gründlich. Lassen Sie die Tür leicht geöffnet, um schlechte Gerüche zu vermeiden. So verhindern Sie Schimmelbildung.

Wie entsorge ich den Kühlschrank?

Entsorgen Sie umweltfreundlich. Falls das Gerät ein Schloss hat (bei alten Modellen), zerstören Sie es, um zu verhindern, dass Kinder sich einschließen. Informieren Sie sich bei Gram Domestic A/S oder den örtlichen Behörden über die Entsorgungsvorschriften.

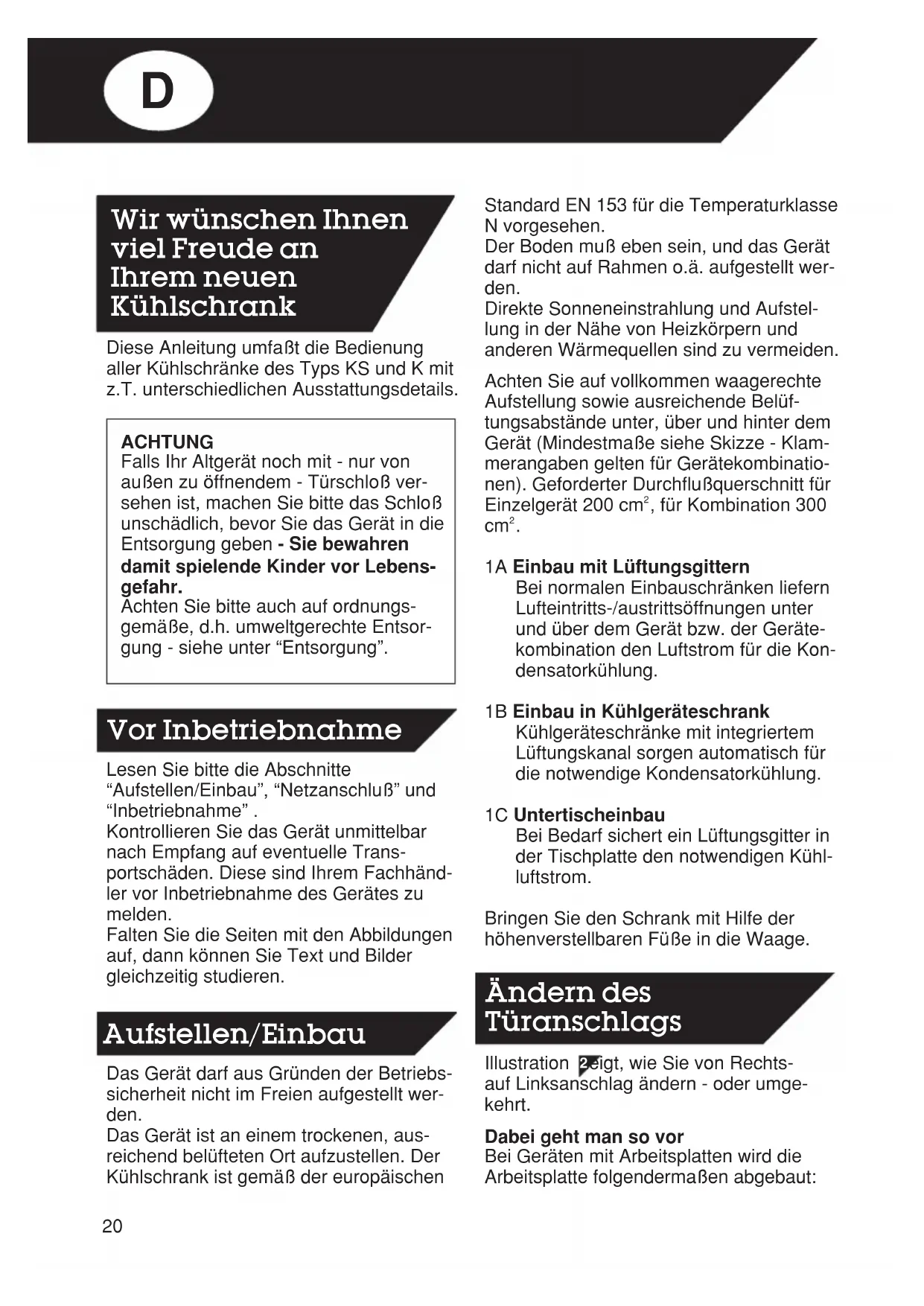

BEDIENUNGSANLEITUNG K 155 GRAM

Wir wünschen Ihnenviel Freude anIhrem neuenKuhlschrank

These Anleitung umfaBt die Bedienung aller Kuhlschränke des Typs KS und K mit z.T. entsprechenden Ausstattungsdetails.

ACHTUNG

Falls Ihr Altgerät noch mit - nur von außen zu öffentlich - Turschloß versehen ist, machen Sieitte das Schloß unschädlich, bevor Sie das Gerät in die Entsorgung geben - Sie bewahren damit spielende Kinder vor Lebensgefahr.

Achten Sieitte auch auf ordnungsgemäß, d.h. umweltgerechte Entsorgung - siehe unter "Entsorgung".

Vor Inbetriebnahme

Lesen Sieitte die Abschnittte "Aufstellen/Einbau", "Netzanschluß" und "Inbetriebnahme".

Kontrollieren Sie das Gerät unmittelbar nach Empfang auf eventuelle Transportschäden. Diese sind ihren Fachhändler vor Inbetriebnahme des Gerätes zu melden.

Falten Sie die Seiten mit den Abbildungen auf, dann können Sie Text und Bilder gleichzeitig studieren.

Aufstellen/Einbau

Das Gerätarf aus Gründen der Betriebs-sicherheit nicht im Freien aufgestellt werden.

Das Gerät ist an einem trockenen, ausreichend belufteten Ort aufzustellen. Der Kühlschrank ist gemäß der europäischen

Standard EN 153 für die Temperaturklassen N vorgesehen.

Der Boden muß eben sein, und das Gerät darf nicht auf Rahmen o.ä. aufgestellt werden.

Direkte Sonneneinstrahlung und Aufstellung in der Naze von Heizkörpersn und anderen Wärmequellen sind zu vermeiden.

Achten Sie auf vollkommen waagerechte Aufstellung sowie ausreichende Belüftungsabstände unter, über und hinter dem Gerät (Mindestmaße siehe Skizze - Klammerangaben gelten für Gerätekombinationsen). Geforderter Durchflüssquerschnitt für Einzelgerät 200~cm^2 for Kombination 300 cm².

1A Einbau mit Lüftungsgittern

Bei normalen Einbauschränken liefern Luftintritts-/austrittsöffnungen unter und über dem Gerat bzw. der Gerate-kombination den Luftstrom für die Kondensatorkuhlung.

1B Einbau in Kuhlgeräteschrank

Kuhlgeräteschränke mit integriertem Luftungskanal sorgen automatisch für die notwendige Kondensatorkühlung.

1C Untertischeinbau

Bei Bedarf sichert ein Luftungsgitter in der Tischplatte den notwendigen Kuhl-luftstrom.

Bringen Sie den Schrank mit Hilfe der hohenverstellbaren FüBe in die Waage.

Ändern des

Türanschlags

Illustration 2eigt, wie Sie von Rechtsauf Linksanschlag ändern - oder umgekehrt.

Dabei Goes man so vor

Bei Geräten mit Arbeitsplatten wird die Arbeitsplatte folgendermaßen abgebaut:

Die 4 Schrauben hit einem Schraubenzieher loseN. Die Arbeitsplatte kann jetzt aus dem Rahmen 2eZogen werden.

Der Rahmen wird durch Entfernen der beiden vorderen Schrauben mit einem Inbusschluss gelost 3

Schalten Sie das Gerät ab, ziehen Sie den Stecker hereaus, entfernen Sie alle losen Teile aus dem Gerät und legen Sie es auf den "Rücken".

Tügriff 6 und entsprechende Abdeckstopfen umsetzen. Beine abschrauben (gilt nicht für Geräte mit Sockel). Bei TU-Kühlschränke die vorderen Beine (an der Tur) abbauen:

Nylonbein 4it der Hand abschrauben. Die Schraube in der Buchse 5it einem Schraubenzieher entfernen. Die Buchse und die innere Scheibe konnen nun abgenommen werden.

Abdeckstopfen 7it Messer o.a. abheben und Schrauben 8it schlussel (M 3) losen 9Scharniere bz0y. Attrappen 1 wie abgebildet, diagonal vertauschen. Tur einhangen.

Den Abstand zwischen Tur und Schrank (Magnetdichtleiste) auf 9 mm einstellen (evtl. Abstandslehre aus Holz o.a. verwenden).

Hohenjustierung durch Unterlegscheiben am unteren Scharnier.

Nach Aufstellen des Gerätes Turen nachjustieren (Langlocher), so daß optimale Auflage der Magnetdichtleisten erreicht wird.

Inbetriebnahme

Geräte, die in Seitenlage transportiert oder bei Temperaturen von unter +5^ gelagert wurden, müssen vor der Inbetriebnahme mindestens 1 Stunde in temperierter Umgebung und normaler Stellung stehen. Schließen Sie das Gerät an die Steckdose an.

Netzanschluß

Netzanschluß 220-230 V/50 Hz an geerdete Steckdose.

Die Anschlußwerte gehen aus dem deutlich im Innenaum angebrachten Typenschild hervor

Bei Unklarheiten bezüglich des Anschlusses Fragen Sieitte ihren Fachhändler.

Temperaturregelung

Der Schrank wird durch Einstellen des Temperaturwährlers 1e2litte des Bereiches eingeschaltet. In einigen Modellen ist der Bedienknopf kindersicher ausgeführrt, so daß Sie zum Einstellen der gewündsten Temperatur eine Münze oder einen ähnlichen Gegenstand benötigen. In anderen Modellen kann der Knopf mit der bloßen Hand gedreht werden.

Nach etwa zwei Stunden ist der Schrank abgekühlt.

Für eine geringere Temperatur drehen Sie den Knopf in Richtung "Max", Wünschen Sie eine höhere Temperatur, drehen Sie den Knopf in Richtung "0".

Befindet sich der Temperatureinstellknopf in "0"-Position, ist der Kompressor abgeschal'tet.

Bitte beachten: Die Innentemperatur des Schrankes kann in Abhängigkeit von der Raumtemperatur, der Häufigkeit des Türoeffens, dem Standort im Raum usw. variieren. These Einflüsse sind bei der Temperatureinstellung zu berücksichtigten.

Anwendung und Einrichtung

Das obere Rost isent in Schragstellung (hinten absenken) als Flaschenablage.

Gemüseschublade(n)

Obst und Gemüse werden in der/den Schublade/n unter der luftundurchlässigen Ablage vor dem Austrocknen geschützt.

Servierbehälter

Das umständliche Ein- und Auspacken vieler Lebensmittel ersparen Ihnen die luftundurchlassigen Klarsichtbehalter der Innentur. Da bleibt alles frisch und appetitlich - servierfertig.

Die Servierbehälter vertragen Frost und bis zu 100^ . Sie sind spulmaschinenfest, * dürfen jederoch nicht mit dem Heizelement in Berührung kommt.

Sind auch als Zubehör erhältlich.

Flaschenablage(n)

Die Tiefe der Flaschenablage(n) verstellen Sie durch Versetzen des Drahtbügels In der Höhe ist die Ablage in 10-cm-Abständen verstelltbar.

Abtauen

Das Abtauen geschieht automatise

Sollte sich davon Reif bilden, ist ein manuelles Abtauen zu empfehlen.

Dazu einfach das Gerät abschalten (Thermostatknopf auf "0") und, sobald der Reif geschmolzen ist, wieder einschalten - und auf eine etwas höhere Temperatur als vorher einstellen.

Reinigung

Am besten mit mildem Seifenwasser reinigen. Keine Scheuermittel und an Kunststoffteilen kein kochendes Wasser (max.

85^) verwenden.

Dichtungsleiste regelmäßig renigen, damit sie lange halt.

Nützliche Tips

Tür klemmt

Nach jedem Schlieben der Turt entsteht

durch Abkuhlung der eingedrungenen Luft im Innenaum Unterdruck.

Für wiederholtes Öffnen empfeihlt es sich, einen dünnen Gegenstand zwischen Gummidichtigung und Gehäuse zu legen (Druckausgleich).

Wenn das Gerät langere Zeit nicht gebraucht wird

Es empfeht sich, das Gerät abzutauen und zu reinigen sowie den Stecker aus der Wand zuziehen. Die Tur solte zur Belüfung einen Spalt offenstehen.

Kompressorausfall

Ist das Gerät eingeschaltet (kontrollieren Sie die Temperatureinstellung)?

Sind Stecker und Steckkontakt in Ordnung?

NB!

Bei wiederholten Einsatzversuchenbenötigt der Kompressor eine Startpause, deren Länge von der automatischen Steu-erung geregelt wird.

Rassel- oder Brummgeräusche

Konnen von sich gegenseitig oder die Verkleidung berührenden Rohrleitungen verursacht werden. Steht das Gerät waagerecht?

Platschergeräusche

Sind normal, entstehen durch die Zirkulati on des Kaltemittels - auch bei stillstehendem Kompressor.

Verstopfung der Tauwasserableitung

Verstopfungen können im Kunststoffkrümer am tiefsten Punkt der V-formigen Tauwasserrinne auftreten. Lassen sich in der Regel mit einem Pfeifenreiniger o.a. begeben.

Sollte dies keine Abhilfe bringen, kann die Verstopfung am Ende des Abflubrhrens in der Tauwasserauffangschale (auf dem Kompressor, Geräterückseite) entstanden sein.

Ersatzteile

Bei Bestellung von Ersatzteilenitte Typ und Serienummer des Gerates angegeben (siehe Typenschild 3n Gerat).

Glühlampenwechsel

7 Nach einer 1/4 Umdrehung des Verschlusses Schirm abziehen und Gluhlampe - 15 Watt, 240 Volt, Mignon-Sockel - wechseln. Bei einigen Geräten entfern den Sie den Schirm durch leichten Druck 4 13

Entsorgung

Auskunft über die ordnungsgemäße

Entsorgung von Altgeräten erteilen:

• Ihr Fachhändler oder Servicestelle.
