BRUKSANVISNING K 155 GRAM

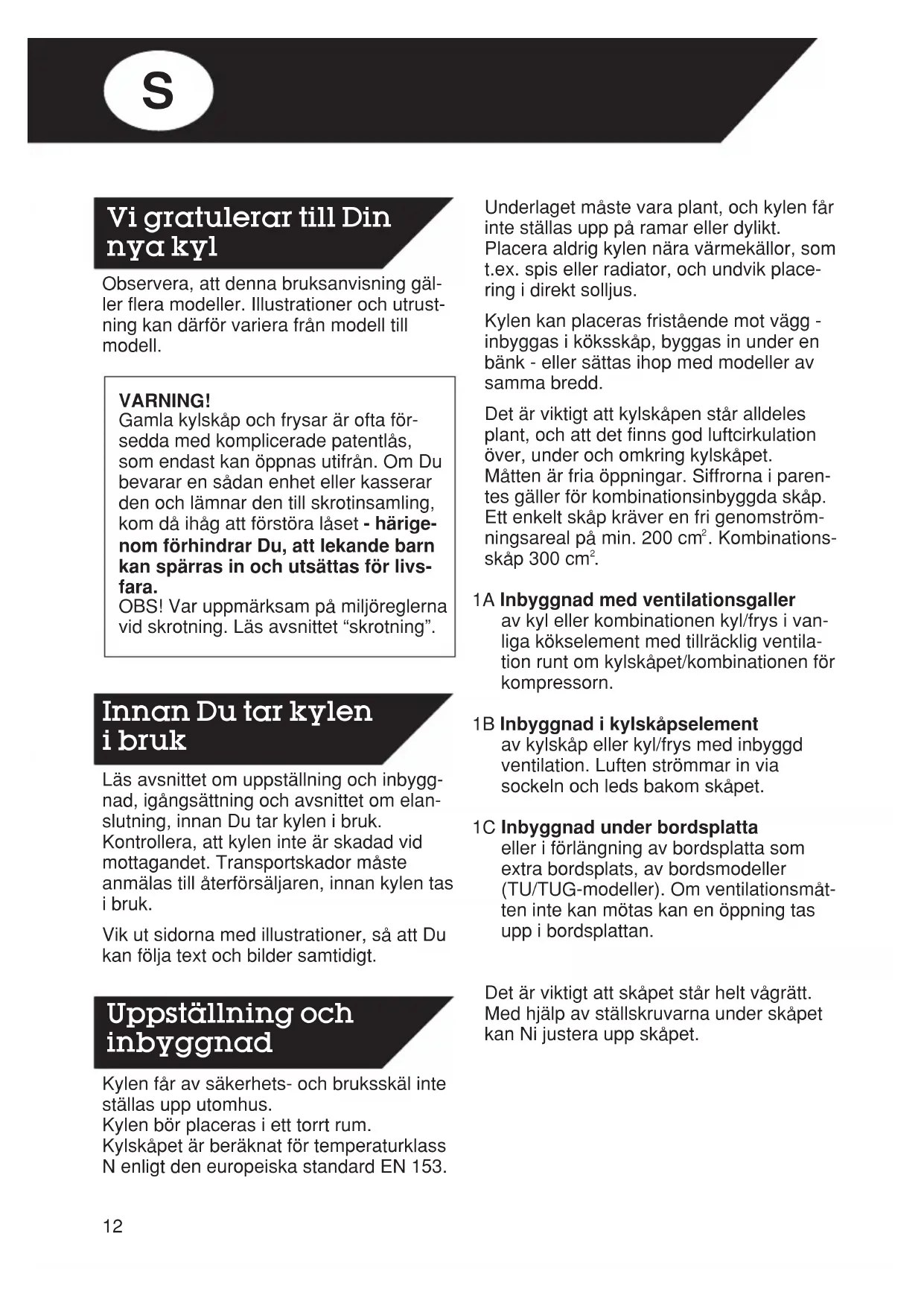

Underlaget måste vara plant, och kylen får inte ställas upp på ramar eller dylikt. Placera aldrig kylen nära värmekällor, som t.ex. spis eller radiator, och undvik place- ring i direkt solljus. Kylen kan placeras fristående mot vägg - inbyggas i köksskåp, byggas in under en bänk - eller sättas ihop med modeller av samma bredd. Det är viktigt att kylskåpen står alldeles plant, och att det finns god luftcirkulation över, under och omkring kylskåpet. Måtten är fria öppningar. Siffrorna i paren- tes gäller för kombinationsinbyggda skåp. Ett enkelt skåp kräver en fri genomström- ningsareal på min. 200 cm

1A Inbyggnad med ventilationsgaller av kyl eller kombinationen kyl/frys i van- liga kökselement med tillräcklig ventila- tion runt om kylskåpet/kombinationen för kompressorn. 1B Inbyggnad i kylskåpselement av kylskåp eller kyl/frys med inbyggd ventilation. Luften strömmar in via sockeln och leds bakom skåpet. 1C Inbyggnad under bordsplatta eller i förlängning av bordsplatta som extra bordsplats, av bordsmodeller (TU/TUG-modeller). Om ventilationsmåt- ten inte kan mötas kan en öppning tas upp i bordsplattan. Det är viktigt att skåpet står helt vågrätt. Med hjälp av ställskruvarna under skåpet kan Ni justera upp skåpet. Observera, att denna bruksanvisning gäl- ler flera modeller. Illustrationer och utrust- ning kan därför variera från modell till modell. VARNING! Gamla kylskåp och frysar är ofta för- sedda med komplicerade patentlås, som endast kan öppnas utifrån. Om Du bevarar en sådan enhet eller kasserar den och lämnar den till skrotinsamling, kom då ihåg att förstöra låset - härige- nom förhindrar Du, att lekande barn kan spärras in och utsättas för livs- fara. OBS! Var uppmärksam på miljöreglerna vid skrotning. Läs avsnittet “skrotning”. Läs avsnittet om uppställning och inbygg- nad, igångsättning och avsnittet om elan- slutning, innan Du tar kylen i bruk. Kontrollera, att kylen inte är skadad vid mottagandet. Transportskador måste anmälas till återförsäljaren, innan kylen tas i bruk. Vik ut sidorna med illustrationer, så att Du kan följa text och bilder samtidigt. Kylen får av säkerhets- och bruksskäl inte ställas upp utomhus. Kylen bör placeras i ett torrt rum. Kylskåpet är beräknat för temperaturklass N enligt den europeiska standard EN 153. Vi gratulerar till Din nya kyl Uppställning och inbyggnad Innan Du tar kylen i brukS

Bärskenorna monteras, och skåpet ställs på plats. Efter att skåpet har placerats kan det vara nödvändigt med en efterjustering av gån- gjärnen. De avlånga hålen i gångjärnen ger möjlighet till denna justering, så att tät- ningslisterna får bästa tätning hela vägen runt. Om kylen under transporten har legat eller har stått kallt på lager (kallare än +5°C), måste den ha en viloperiod på minst 1 tim- me, innan den tas i bruk. Anslut ström till kylen genom att sticka in kylens stickkontakt i vägguttaget. Skåpet är avsett för anslutning till växel- ström. Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typ- skylt inne i skåpet. Om speciella förhållanden gör sig gällan- de, bör Du kontakta Din leverantör eller elinstallatör, innan Du ansluter Ditt nya skåp. Skåpet startas genom att ställa in tempera- turregleringsknappen mitt i områ- det. På några modeller är knappen barnsäkrad, och man måste därför använda ett mynt eller dylikt, när temperaturen ställs in - på andra modeller ställs temperaturen in manuellt genom att vrida på knappen. Efter ett par timmar har skåpet kylts ner. Önskas kallare temperatur, vrids regle- ringsknappen i riktningen "Max." Önskas varmare temperatur, vrids regleringsknap- pen i riktningen "0".

Illustration visar, hur Du själv lätt kan ändra dörren från gånggjärn på höger till gånggjärn på vänster sida - eller omvänt. Så här går det till. På modellar med skiva avmonteras skivan så här: Lossa de 4 skruvarna med en skruv- mejsel. Nu kan skivan dras ut ur ramen . Skivramen lossas genom att avlägsna de två första skruvarna med en nyckel . Lägg kylen på “ryggen” med framsidan uppåt. Först avmonteras dörrhandtaget . De två bärskenorna under skåpet avlägs- nas. Har skåpet sockel är det inte nödvän- digt att avmontera denne. Vid TU-modeller avlägsnas de två främre benen (längst framme mot dörren) så här: Nylonbenet skruvas av manuellt. Skruven inne i bussningen avlägsnas med hjälp av en skruvmejsel. Härefter kan både bussningen och innerskivan avlägs- nas. Vid avmontering av dörren avlägsnas först skruvarnas täckproppar avlägsnas med en kniv eller dylikt och därefter skru- varna med en nyckel som visat på ritningen. Gångjärnen och attrapgångjärnen flyttas diagonalt, (översta högra gångjärnet placeras i nedersta vänstra hörnet, och nedersta högra gångjärnet placeras i över- sta vänstra hörnet). När dörren härefter monteras, bör det läggas ett 9 mm mellanstycke (trä eller lik- nande) mellan skåpets front och dörrens kant för att få plats för tätningslisten. Kom ihåg att få rätt mängd underläggsski- vor placerade vid understa gångjärnet, så att dörren kommer i rätt höjd.

Temperaturreglering Igångsättning Elanslutning Du kan själv vända dörrenS

När temperaturregleringsknappen står i position "0", står kompressorn stilla. OBS - temperaturen inne i skåpet kan variera beroende på temperaturen i loka- len, antalet dörröppningar, placering i loka- len etc. Dessa faktorer måste man ta hän- syn till vid inställningen av temperaturen. Det är varmast i dörren och överst i kylen och kallast nederst i skåpet. Kylskåpets korta hylla kan användas som snedställd flaskhylla, genom att sän- ka den bakre delen mot den underliggan- de hyllbäraren. Grönsakslåda/lådor Lådan/lådorna nederst i kylen lämpar sig väl för förvaring av frukt och grönsaker. Den ovanför liggande hyllan med över- täckning skyddar mot uttorkning av var- orna. Serveringsboxar i dörren Boxarna är idealiska för alla slags livsmed- el. De tätslutande locken hindrar uttork- ning och är även perfekta som serve- ringskärl, från kylen direkt fram på bordet. Serveringsboxarna är gjorda av ett materi- al, som inte påverkas av mineraloljor, fet- tämnen och svaga syror. De tål frystempe- ratur och temperaturer upp till 100° C, och de kan rengöras i diskmaskin, men får inte placeras direkt vid värmeelementet. Serveringsboxar kan också köpas som extrautrustning. Flaskhylla/hyllor i dörren Flaskhyllan kan inställas på djupet med hjälp av trådbygeln. Inställning företas genom att flytta trådbygeln i hålen på flaskhyllan . Flaskhyllan kan flyttas med 10 cm intervall

Skåpet har helautomatisk avfrostning, som styrs av en givare. Denna gör att kylningen först startar när kylelementet är helt avfro- stat. Skulle det trots allt uppstå onormalt mycket is, kan man avfrosta manuellt genom att vrida temperaturregleringsknappen mot vänster till "0". När kylelementet är rent startas kylskåpet genom att vrida temperaturregleringsknap- pen mot "Max.". Knappen bör dock inte vri- das helt tillbaka till den "gamla" inställnin- gen. Skåpet rengörs bäst med en svag lösning av tvål och vatten. Använd inte rengöringsmedel, som kan repa. Tätningslisten skall rengöras regelbundet för att säkra lång hållbarhet. Skåpets plastdelar tål inte kokande vatten (max temp 85°C). Dörren sitter fast Vid öppning och stängning av skåpet bil- das ett undertryck i kylen. Vill Du öppna och stänga upprepade gånger - kort efter varandra, kan Du lägga in något mellan dörrens tätningslist och skåpets framkant, så att en luftpassage bildas. Kylen skall inte användas under någon tid När kylen har avfrostats och rengjorts, stäl- ls dörren lite på glänt. Härigenom undviker Du obehaglig lukt. Kompressorn går inte - kontrollera temperaturinställningen. Kylens användning och utrustning Avfrostning Rengöring Nyttiga tipsS

- kontrollera, om det kommer ström till kylen, och om stickkontakten sitter riktigt i vägguttaget. Rassel eller brum - kan vara rör, som stöter mot varandra eller berör den utvändiga beklädnaden. - kontrollera, att kylen står helt vågrätt. Vätskeljud (risslande och porlande ljud) Kommer från cirkulerande kylvätska, vilket är normalt, också efter att kompressorn har stannat. Observera för övrigt Kompressorns startsystem kan ofta behöva en paus, innan återstart kan gen- omföras. Pauslängden bestämmer kom- pressorn själv automatiskt. Eventuell tilltäppning av tövattenavlopp Tilltäppningen kan uppstå i plastböjen vid tövattenavloppet inne i skåpet. Avlägsna på bästa sätt tilltäppningen. Rena därefter för säkerhets skull själva böjen, t.ex. med hjälp av en piprensare el. dyl. Om problemet fortfarande består, kan or- saken vara tilltäppning vid nedloppsrörets utlopp i tövattenskålen. Tövattenskålen är placerad ovanpå kompressorn på bak- sidan av kylen. Uppge typ och serienummer på kylen, när Du beställer reservdelar. Dessa upplys- ningar finner Du på typskylten inne i skåpet. Använd en 15 Watt, 240 Volt lampa med liten fattning. Vrid låset en 1/4 omgång. Nu kan ljus- skärmen avlägsnas och glödlampan bytas. I nogra modeller avlägsnas skärmen genom ett lätt tryck - se .

Gram täcker fabrikations- och materialfel som uppstår inom 2 år från inköpsdatum (mot uppvisande av kvitto). Täckningen förutsätter normal användning i privat hus- håll och att kyl/frysskåpet är inköpt fabriksnytt i Sverige. Täckningen omfattar reservdelskostnad, eventuella transport- kostnader och arbetslön. Felanmälan DYGNET RUNT per telefon: 0200-23 23 10 När den använda kylen skall skrotas, måste det ske på ett miljömässigt korrekt sätt. Var uppmärksam på reglerna för skrotning. Det kan finnas speciella krav/betingelser, som måste uppfyllas. Du kan få upplysning om skrotning hos: - Gram Sverige AB - Din vitvaruförsäljare - myndigheterna (kommunen, naturvårds- verket e.dyl.) Reservdelar Byte av lampa GRAM service Teknisk support SkrotningFIN
