GEBRUIKSAANWIJZING KS2300 GRAM

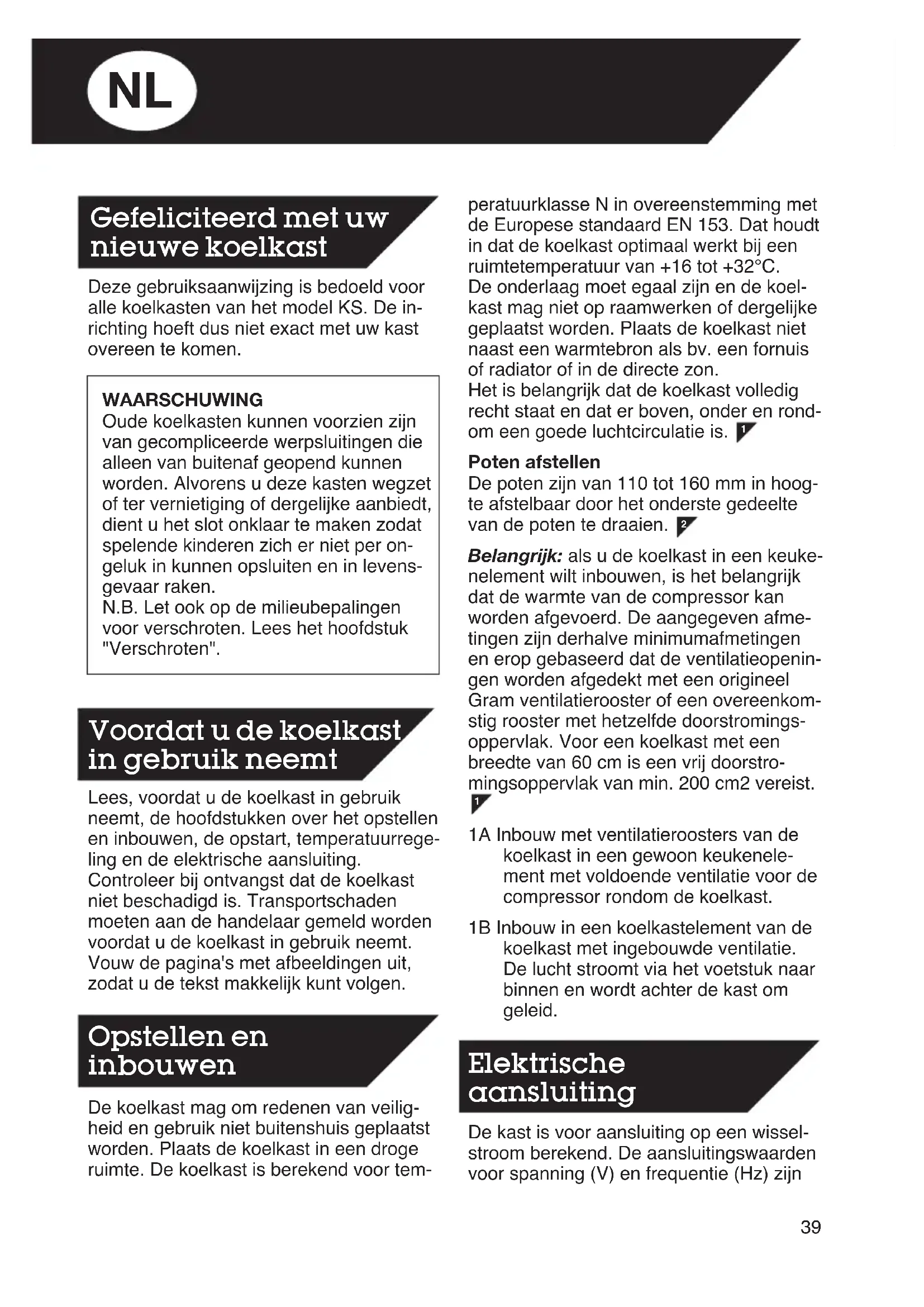

Replacing the bulb Spare parts Useful hints Disposal Type 76-004-1260 09/09/04 10:48 Side 3839 Deze gebruiksaanwijzing is bedoeld voor alle koelkasten van het model KS. De in- richting hoeft dus niet exact met uw kast overeen te komen. WAARSCHUWING Oude koelkasten kunnen voorzien zijn van gecompliceerde werpsluitingen die alleen van buitenaf geopend kunnen worden. Alvorens u deze kasten wegzet of ter vernietiging of dergelijke aanbiedt, dient u het slot onklaar te maken zodat spelende kinderen zich er niet per on- geluk in kunnen opsluiten en in levens- gevaar raken. N.B. Let ook op de milieubepalingen voor verschroten. Lees het hoofdstuk "Verschroten". Lees, voordat u de koelkast in gebruik neemt, de hoofdstukken over het opstellen en inbouwen, de opstart, temperatuurrege- ling en de elektrische aansluiting. Controleer bij ontvangst dat de koelkast niet beschadigd is. Transportschaden moeten aan de handelaar gemeld worden voordat u de koelkast in gebruik neemt. Vouw de pagina's met afbeeldingen uit, zodat u de tekst makkelijk kunt volgen. De koelkast mag om redenen van veilig- heid en gebruik niet buitenshuis geplaatst worden. Plaats de koelkast in een droge ruimte. De koelkast is berekend voor tem- peratuurklasse N in overeenstemming met de Europese standaard EN 153. Dat houdt in dat de koelkast optimaal werkt bij een ruimtetemperatuur van +16 tot +32°C. De onderlaag moet egaal zijn en de koel- kast mag niet op raamwerken of dergelijke geplaatst worden. Plaats de koelkast niet naast een warmtebron als bv. een fornuis of radiator of in de directe zon. Het is belangrijk dat de koelkast volledig recht staat en dat er boven, onder en rond- om een goede luchtcirculatie is. Poten afstellen De poten zijn van 110 tot 160 mm in hoog- te afstelbaar door het onderste gedeelte van de poten te draaien. Belangrijk: als u de koelkast in een keuke- nelement wilt inbouwen, is het belangrijk dat de warmte van de compressor kan worden afgevoerd. De aangegeven afme- tingen zijn derhalve minimumafmetingen en erop gebaseerd dat de ventilatieopenin- gen worden afgedekt met een origineel Gram ventilatierooster of een overeenkom- stig rooster met hetzelfde doorstromings- oppervlak. Voor een koelkast met een breedte van 60 cm is een vrij doorstro- mingsoppervlak van min. 200 cm2 vereist. 1A Inbouw met ventilatieroosters van de koelkast in een gewoon keukenele- ment met voldoende ventilatie voor de compressor rondom de koelkast. 1B Inbouw in een koelkastelement van de koelkast met ingebouwde ventilatie. De lucht stroomt via het voetstuk naar binnen en wordt achter de kast om geleid. De kast is voor aansluiting op een wissel- stroom berekend. De aansluitingswaarden voor spanning (V) en frequentie (Hz) zijn

Gefeliciteerd met uw nieuwe koelkast Voordat u de koelkast in gebruik neemt Opstellen en inbouwen Elektrische aansluiting

op het typeplaatje in de koelkast aan- gegeven. De aansluiting dient aan een wandcontactdoos (stopcontact) met rand- aarde te geschieden die gemakkelijk toe gankelijk moet zijn. Op afbeelding staat aangegeven hoe u zelf gemakkelijk de deur van rechts opge- hangen naar links opgehangen - of omge- keerd - kunt veranderen. Leg de koelkast met de voorzijde naar boven. Demonteer eerst handvat met een 2,5 mm zeskantsleutel. Demonteer daarna de voorste poten met een 8 mm zeskantsleutel. Dan komt ook het onderste scharnier vrij. Verplaats het bovenste en onderste schar- nier naar de andere zijde. Het onderste scharnier: Monteer de scharniertap en puntschroef in spiegelbeeld op het scharnier met een 13 mm vorksleutel en een 2 mm zeskantsleu- tel. Het bovenste scharnier: Verplaats de scharniertap naar de andere zijde. Let erop dat de tap in spie- gelbeeld gemonteerd wordt als hij naar de andere kant verplaatst wordt, d.w.z. dat hij een 1/4 slag gedraaid moet worden. Het kan nodig zijn om een tang te gebruiken om de tap vrij van de bovenkant te trek- ken. Verplaats het afdekkapje op de bovenkant van de deur naar de andere kant. Wanneer u hierna de deur monteert, moet u een opvulstuk van 9 mm (hout of derge- lijke) bij het onderste scharnier leggen. Leg het opvulstuk tussen de voorzijde van de kast en de rand van de deur zodat er voldoende ruimte is voor het afdichtings- profiel.

Vergeet het juiste aantal vulringetjes onder het onderste scharnier niet, zodat de deur op de juiste hoogte komt te hangen. Monteer het scharnier onder de poot. Schroef de poot vast als de deur op z'n plaats zit, en vergrendel daarna het schar- nier door de puntschroef tegen de kast aan te schroeven. Monteer de deurhandgreep. Indien de koelkast liggend vervoerd is of in een koude ruimte (kouder dan +5°C) is opgeslagen, moet hij minimaal 1 uur rusten voordat hij in gebruik genomen wordt. Sluit de stroom aan door de stekker in het stopcontact op de wand te steken. Nadat de stroom is aangesloten, zal een alarm in werking treden die vertelt dat het te warm in de koelkast is en dat er een stroomstoring geweest is. Lees onder "Alarm" hoe u dit alarm uitzet. Op afbeelding wordt het elektronische bedieningspaneel getoond dat middenvoor boven op de kast zit. De elektronisch geregelde koelkasten zijn op de fabriek ingesteld om met de optimale temperaturen te werken. De modellen wor- den met de toetsen °C bediend. Als u op de toets °C drukt en de knop ingedrukt houdt, zult u na een ogenblikje wachten de ingestelde temperatuur op het display af kunnen lezen. Deze instelling verschijnt gedurende ca. 3 seconden. Als u de toets langer ingedrukt houdt, kunt u de ingestelde waarde wijzigen (zie hieronder). Druk op °C en hou de knop ingedrukt. Een ogenblik later zal de ingestelde waarde

Inbedrijfstelling Elektronische regeling De temperatuur wijzigen Zelf de draairichting van de deur veranderen Type 76-004-1260 09/09/04 10:48 Side 4041 verschijnen, en daarna lichten de getallen in de temperatuurschaal op van links naar rechts. Nadat het einde van de schaal is bereikt, gaan alle getallen een ogenblik uit, waarna ze opnieuw zullen gaan branden. Laat de knop los als het getal bij de gew- enste temperatuur oplicht. Hierna zal de koelkast volgens de nieuwe ingestelde waarde werken. Druk op °C zoals onder "De temperatuur wijzigen" staat aangegeven, en laat de knop los als alle getallen uit zijn. Nu heeft u de koelfunctie verbroken en u kunt de koelkast reinigen. De actuele temperatuur zal de eerstvolgende 2 uren nog afgelezen kunnen worden. Daarna wordt deze functie ook automatisch uitgeschakeld. Start de koelkast weer door een tempera- tuur in te stellen. (Zie onder "De tempera- tuur wijzigen"). Het alarm wordt geactiveerd als er een stroomstoring ontstaat of als de tempera- tuur langer dan 2 uren meer dan 6°C boven de ingestelde waarde heeft gele- gen. Het alarm stopt niet uit zichzelf wan- neer de temperatuur weer correct is. U kunt dus vaststellen dat er iets aan de hand geweest is. Alarm bij start Nadat uw nieuwe GRAM model op de fabriek is getest, is hij niet meer op stroom aangesloten geweest. Het elektronische systeem 'denkt' daarom dat er een stroom- storing geweest is wanneer u thuis de stekker in het stopcontact steekt. Daarom wordt het alarm geactiveerd. Alarm uitzetten Druk op °C en hou de knop ingedrukt. Een ogenblik later verschijnt de ingestelde tem- peratuur op het display. Laat de knop op dat moment los en het alarm wordt hier- door uitgezet. Als het getal 9 op het display oplicht, bete- kent dit dat de temperatuur in de koelkast +9°C of hoger is dan het display kan aan- geven. Als het getal 2, en alleen dit getal, op het display knippert, betekent dit dat de tem- peratuur in de koelkast lager is dan het display kan aangeven. Indien de getallen, zowel de 2 buitenste aan beide zijden als de 4 binnenste, om de beurt knipperen, betekent dit dat de voeler van de thermostaat niet in orde is. (De thermostaat schakelt automatisch over naar een noodprogramma; waar- schuw een servicemonteur). Alarm: de getallen lichten na elkaar, van links naar rechts over het display, op. Geli- jktijdig klinkt een akoestisch alarm. Bij een fout in de voeler wordt een nood- programma geactiveerd dat de tempera- tuurregeling overneemt totdat de service- monteur het defect verholpen heeft. Tijdelijke temperatuurschommelingen zijn normaal en komen voor als: - er verse producten ingelegd worden - de deur lang open gestaan heeft - het koelelement ontdooit. De levensmiddelen worden niet door deze temperatuurschommelingen beïnvloed en Noodprogramma Tijdelijke temperatuur- schommelingen

Alarm Uitschakelen bij reinigen/ontdooien Signaaloverzicht Type 76-004-1260 09/09/04 10:48 Side 4142 de temperatuur in de kast zal snel weer normaal zijn. Het korte rooster boven in de kast kan door lager plaatsen van de achterste steu- nen schuin gezet worden en is dan te gebruiken als flessenrek. Speciaal voor kast met keldergedeelte De kast is ingedeeld in een koel- en een keldergedeelte met behulp van een glasschap met ventilatieschuif. Dit schap en het op dezelfde hoogte geplaatste fles- senrek in de deur mogen niet verplaatst worden met het oog op de indeling tussen koel en kelder. De temperatuur in het keldergedeelte kan met behulp van de schuif geregeld worden. Hoe meer de schuif open staat hoe meer koude lucht er van het koelge- deelte naar het keldergedeelte stroomt. Groenteladen De laden onderin de koelkast zijn geschikt het bewaren van fruit en groenten. De bovenliggende glasplaat moet tegen uit- droging beschermen. Multi- of tafeldozen De dozen zijn in de deur geplaatst, maar kunnen ook in de kast gebruikt worden. De multidozen zijn ideaal voor het bewaren van alle soorten levensmiddelen. De goed sluitende deksels voorkomen uitdroging, smaak- en geuroverdracht. Bovendien besparen de multidozen ander inpakmate- riaal. De multidozen kunnen ook direct van de koelkast op tafel worden geplaatst. Spijso- liën, vetten en zwakke zuren tasten het materiaal van de multidozen niet aan; ze zijn bestand tegen vriestemperaturen en temperaturen tot 100°C (en ze kunnen in de afwasmachine afgewassen worden).

De dozen mogen echter niet direct tegen het verwarmingselement worden geplaatst. Multidozen horen tot de standaard uitrus- ting van de kast maar zijn eveneens los verkrijgbaar. Flessenrek/rekje in de deur Flessenrekken zijn in diepte en in hoogte verstelbaar door de draadbeugels te ver- plaatsen in de gaten van het flessenrek

Het flessenrek is met sprongen van 10 cm te verplaatsen. De koelkast heeft automatische ontdooiing, bestuurd door een voeler. De ontdooiperio- de duurt totdat het koelelement volledig is ontdooid. Hierna slaat de koeler weer aan. Mocht er toch veel ijsvorming ontstaan, kunt u handmatig ontdooien door de koe- ling uit te zetten. Schakel de koelfunctie uit zoals beschre- ven staat onder "Uitschakelen bij reinigen/ontdooien". Het schoonmaken kan het beste met een zachte zeepoplossing en warm water (max. +85°C) worden uitge- voerd. Gebruik nooit schuurmiddelen. De afdichtingprofielen moeten goed schoon worden gehouden, zodat er geen verkleuring optreedt en een jarenlange goede afsluiting is verzekerd. Verwijder stof en vuil uit de compressor- ruimte met een stofzuiger. De koelkast wordt periodiek niet gebruikt Nadat de koelkast is ontdooid en schoon- gemaakt moet de deur enigszins open blijven staan zodat geen onprettige geur ontstaat.

Als de afgedankte koelkast moet worden verschroten, zal dit op een voor het milieu correcte en verantwoorde wijze gedaan moeten worden. Neem de bepalingen voor verschroten in acht. Er kunnen speciale eisen/voorwaar- den gelden die moeten worden nageleefd. Informatie over verschroten kunt u krijgen bij - Gram A/S - uw handelaar - de overheid (gemeente, ministerie voor milieu e.d.) De compressor werkt niet - Controleer de thermostaatinstelling. - Controleer of de elektriciteitsvoorziening in orde is (stekker, stopcontact, zekeringen e.d.). Sissende en borrelende geluiden Kunnen ontstaan ten gevolge van het cir- culeren van de vloeistof. Dit is normaal en kan nog even aanhouden nadat de com- pressor is gestopt. N.B.: Het startmechanisme heeft een beveiliging tegen te frequent starten. De wachttijd tus- sen twee keer starten ligt vast in het start- mechanisme van de compressor. Eventueel verstopt lekgootje Verstoppingen ontstaan in de regel in de kunststof bocht van de waterafvoer in de koelkast. Verwijder de verstopping en maak voor de zekerheid de gehele afvoer schoon met een daarvoor geschikt hulp- middel. Als er nog steeds problemen zijn, kan de verstopping bij de uitgang van de afvoer- slang naar de lekbak zitten. De lekbak zit boven de compressor op de achterkant van de koelkast. Bij het bestellen van reservedelen altijd het type- en artikelnummer opgeven. Deze gegevens vindt u op het typeplaatje in de koelkast. Draai de pennen die het beschermkapje vasthouden met een schroevendraaier los. Verwijder het kapje en vervang het lampje (max. 15 Watt).
