BRUKSANVISNING KS2300 GRAM

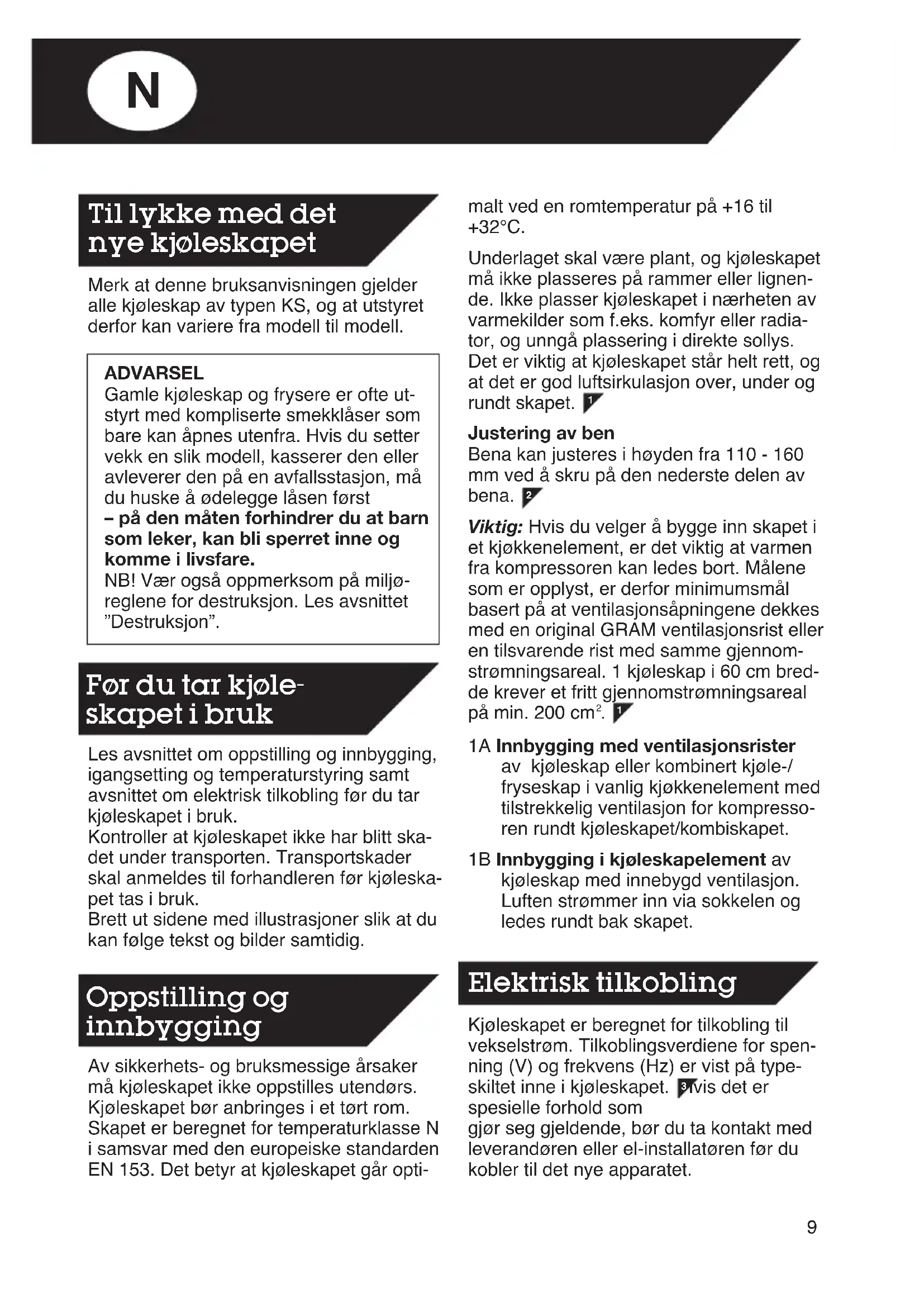

Merk at denne bruksanvisningen gjelder alle kjøleskap av typen KS, og at utstyret derfor kan variere fra modell til modell. ADVARSEL Gamle kjøleskap og frysere er ofte ut- styrt med kompliserte smekklåser som bare kan åpnes utenfra. Hvis du setter vekk en slik modell, kasserer den eller avleverer den på en avfallsstasjon, må du huske å ødelegge låsen først – på den måten forhindrer du at barn som leker, kan bli sperret inne og komme i livsfare. NB! Vær også oppmerksom på miljø- reglene for destruksjon. Les avsnittet ”Destruksjon”. Les avsnittet om oppstilling og innbygging, igangsetting og temperaturstyring samt avsnittet om elektrisk tilkobling før du tar kjøleskapet i bruk. Kontroller at kjøleskapet ikke har blitt ska- det under transporten. Transportskader skal anmeldes til forhandleren før kjøleska- pet tas i bruk. Brett ut sidene med illustrasjoner slik at du kan følge tekst og bilder samtidig. Av sikkerhets- og bruksmessige årsaker må kjøleskapet ikke oppstilles utendørs. Kjøleskapet bør anbringes i et tørt rom. Skapet er beregnet for temperaturklasse N i samsvar med den europeiske standarden EN 153. Det betyr at kjøleskapet går opti- malt ved en romtemperatur på +16 til +32°C. Underlaget skal være plant, og kjøleskapet må ikke plasseres på rammer eller lignen- de. Ikke plasser kjøleskapet i nærheten av varmekilder som f.eks. komfyr eller radia- tor, og unngå plassering i direkte sollys. Det er viktig at kjøleskapet står helt rett, og at det er god luftsirkulasjon over, under og rundt skapet. Justering av ben Bena kan justeres i høyden fra 110 - 160 mm ved å skru på den nederste delen av bena. Viktig: Hvis du velger å bygge inn skapet i et kjøkkenelement, er det viktig at varmen fra kompressoren kan ledes bort. Målene som er opplyst, er derfor minimumsmål basert på at ventilasjonsåpningene dekkes med en original GRAM ventilasjonsrist eller en tilsvarende rist med samme gjennom- strømningsareal. 1 kjøleskap i 60 cm bred- de krever et fritt gjennomstrømningsareal på min. 200 cm

1A Innbygging med ventilasjonsrister av kjøleskap eller kombinert kjøle-/ fryseskap i vanlig kjøkkenelement med tilstrekkelig ventilasjon for kompresso- ren rundt kjøleskapet/kombiskapet. 1B Innbygging i kjøleskapelement av kjøleskap med innebygd ventilasjon. Luften strømmer inn via sokkelen og ledes rundt bak skapet. Kjøleskapet er beregnet for tilkobling til vekselstrøm. Tilkoblingsverdiene for spen- ning (V) og frekvens (Hz) er vist på type- skiltet inne i kjøleskapet. Hvis det er spesielle forhold som gjør seg gjeldende, bør du ta kontakt med leverandøren eller el-installatøren før du kobler til det nye apparatet.

Før du tar kjøle- skapet i bruk Elektrisk tilkobling Oppstilling og innbygging Til lykke med det nye kjøleskapet Type 76-004-1260 09/09/04 10:48 Side 910

Figur viser hvordan du selv lett kan endre døren fra høyrehengslet til venstre- hengslet – eller omvendt. Legg kjøleskapet ned på ryggen med for- siden opp. Først avmonteres håndtaket ved hjelp av en 2,5 mm sekskantnøkkel. Avmonter deretter de fremste bena med en 8 mm sekskantnøkkel. Dermed fri- gjøres også nedre hengsel. Flytt øvre og nedre hengsel over på mot- satt side. Nedre hengsel: Monter hengseltappen og pinneskruen speilvendt på hengselen med en 13 mm gaffelnøkkel og en 2 mm sekskantnøkkel. Øvre hengsel: Flytt hengseltappen over på motsatt side. Merk at tappen skal monteres speilvendt når den flyttes over på motsatt side – dvs. den skal dreies 1/4 omgang. Det kan være nødvendig å bruke en tang til å trekke tappen fri av toppen. Flytt dekkpluggen på oversiden av døren over på motsatt side. Når døren monteres, bør det legges et 9 mm mellomstykke (tre eller lignende) ved nedre hengsel. Plasser mellomstykket mellom skapfronten og kanten av døren for å få tilstrekkelig plass til tetningslisten. Husk å sette riktig antall mellomleggs- skiver på nedre hengsel slik at døren kom- mer opp i riktig høyde. Monter hengselen inn under benet. Når døren er justert på plass, skrues benet fast, og deretter låses hengselen ved å skru pinneskruen opp mot kabinettet. Monter dørhåndtaket. Hvis kjøleskapet har ligget ned under

transporten eller har stått på lager i kalde omgivelser (kaldere enn +5°C), skal det ha en hvileperiode på minst 1 time før det tas i bruk. Koble strøm til kjøleskapet ved å sette kjøleskapets støpsel i stikkontakten. Når strømmen tilkobles, utløses en alarm som forteller at det er for varmt i kjøleskapet, og at det har vært strømavbrudd. Les under ”Alarm” hvordan du avbryter alarmen. Figur viser det elektroniske betjenings- panelet, som er plassert på mid- ten øverst på skapet. Elektronisk styrte kjøleskap er fra fabrikken innstilt til å gå med optimale temperaturer, og modellene betjenes med tasten °C. Når du trykker på tasten °C og holder den inne, vil du et øyeblikk etter kunne avlese innstilt temperatur på displayet. Denne innstillingen vises i ca. 3 sekunder. Hvis du fortsetter å holde tasten inne, kan du endre innstillingen (se nedenfor). Trykk på °C og hold tasten inne. Etter et øyeblikk vises den aktuelle innstillingen, og deretter vil tallene lyse opp etter hverandre over skalaen. Når enden av skalaen nås, vil alle tallene være sloknet et øyeblikk, før de begynner å lyse opp igjen. Slipp tasten når tallet ut for ønsket temperatur lyser. Heretter vil kjøleskapet gå på den nye innstillingen. Trykk på °C som ved ”Endring av tempera- tur” og slipp tasten i det øyeblikket alle tal- lene er sloknet. Du har nå avbrutt kjøle- funksjonen og kan gjøre rent kjøleskapet. Den aktuelle temperaturen vil stadig kunne

Endring av temperatur Elektronisk styring Igangsetting Du kan omhengsle døren selv Avbrytelse ved rengjøring/avriming Type 76-004-1260 09/09/04 10:48 Side 1011

Ved feil på føleren aktiveres et nødprogram som overtar temperaturstyringen til servicemontøren kommer. Kortvarige temperatursvingninger er nor- male og forekommer når: - det legges inn friske varer - døren står åpen i lengre tid - kjøleelementet avrimer Matvarene påvirkes ikke av disse svingnin- gene, og temperaturen blir raskt normal igjen. Skapets korte hylle kan brukes som skråstilt flaskehylle ved å senke den baker- ste bæringen ned på den underliggende hyllebæreren. Spesielt for kjøleskap med svaleavde- ling Skapet er delt opp i en kjøle- og en svaleavdeling ved hjelp av en glasshylle med luftspjeld. Denne hyllen og flaskehyl- len i døren ut for denne må ikke flyttes av hensyn til oppdelingen i kjøl og sval. Temperaturen i svaleavdelingen kan regu- leres ved hjelp av spjeldet . Jo mer du åpner spjeldet, jo mer kald luft strømmer det fra kjøleavdelingen ned i svaleavdelin- gen. Grønnsakskuffer Skuffene nederst i kjøleskapet er velegnet til lagring av frukt og grønnsaker. Den over- liggende glasshyllene beskytter varene mot uttørking. Serveringsbokser i døren

avleses de neste ca. 2 timene – deretter er også denne funksjonen slått av. Start kjøleskapet igjen ved å innstille en temperatur (se under "Endring av tempera- tur"). Alarmen aktiveres ved strømavbrudd eller hvis temperaturen er over 6° varmere enn innstilt temperatur i mer enn 2 timer. Alar- men fortsetter også selv om temperaturen har blitt normal igjen for å fortelle deg at noe har vært galt. Alarm ved start Din nye GRAM-modell har ikke vært tilkob- let strømnettet siden den ble testet på fabrikken, og elektronikken ”tror” derfor at det har vært strømavbrudd når du tilkobler strømmen hjemme i kjøkkenet. Derfor akti- veres alarmen. Avbryte alarm Trykk på C° og hold tasten inne. Etter et øyeblikk vises innstilt temperatur på dis- playet. Slipp da tasten, og alarmen avbryt- es. Når tallet 9 på displayet lyser, betyr det at temperaturen i kjøleskapet er +9°C eller høyere enn det som kan vises på display- et. Når tallet 2 blinker – og kun dette tallet - betyr det at temperaturen i kjøleskapet er lavere enn det som kan vises på displayet. Når de 2 ytterste tallene i hver side av dis- playet – og de 4 midterste tallene – blinker skiftevis, betyr det at det er en feil/defekt på temperaturføleren. Alarm: Tallene lyser opp etter hverandre fra den kaldeste enden og løper hen over dis- playet. Skapets bruk og tilbehør Kortvarige temperatur- svingninger Nødprogram Alarm Signaler Type 76-004-1260 09/09/04 10:48 Side 1112

Boksene er ideelle til alle slags matvarer. De tettsluttende lokkene gjør at matvarene ikke tørker ut og sparer deg for bryderiet med å pakke dem ut og inn. Serveringsboksene er utført i et materiale som ikke påvirkes av mineraloljer, fettstof- fer og svake syrer. De tåler frysetemperatu- rer og temperaturer opp til 100°C. De kan rengjøres i oppvaskmaskin, men må ikke plasseres direkte ved varmelegemet. Serveringsboksene kan også kjøpes som ekstrautstyr. Flaskehylle i døren Flaskehyllen kan innstilles i dybden ved hjelp av trådbøylen. Innstillingen skjer ved å flytte trådbøylen i hullene på flaskehyllen

Flaskehyllen kan flyttes i 10 cm intervaller. Kjøleskapet har helautomatisk avriming som styres av en føler. Den gjør at kjølin- gen først starter når kjøleelementet er helt avrimet. Skulle det tross alt vise seg en usedvanlig isansamling, kan du avrime skapet manuelt ved å avbryte kjølingen. Avbryt kjølefunksjonen som beskrevet i av- snittet ”Avbrytelse ved rengjøring/avriming”. Kjøleskapet rengjøres best med en svak såpeoppløsning (maks. 85°C). Bruk ikke rengjøringsmidler som kan ripe. Tetnings- listene bør gjøres rene med jevne mellom- rom for å hindre misfarging og sikre lang holdbarhet. Fjern støv og smuss i kompressorrommet med en støvsuger minst hvert kvartal.

Kjøleskapet skal ikke brukes i en periode Når kjøleskapet er avrimet og gjort rent, settes døren litt på gløtt. På den måten unngår du at det oppstår ubehagelig lukt i skapet. Kompressoren går ikke - Kontroller temperaturinnstillingen. - Kontroller at kjøleskapet får strøm, og at støpselet sitter ordentlig i stikkontakten. Risle- og klukkelyder Skyldes sirkulerende kjølevæske og er helt normalt – også etter at kompressoren er stanset. Merk for øvrig Kompressorens startsystem vil ofte ha bruk for en pause før kompressoren kan starte om igjen. Pauselengden bestemmer kompressoren automatisk selv. Eventuell tilstoppelse av smeltevanns- avløp Tilstoppelsen oppstår som regel i plast- bøyningen ved smeltevannsavløpet inne i skapet. Fjern tilstoppelsen på beste måte. Rens deretter selve bøyningen for sikkerhets skyld, f.eks. ved hjelp av en liten vattpinne eller lignende. Skulle det fortsatt være problemer, kan til- stoppelsen ha skjedd ved utgangen av avløpsslangen til smeltevannsskålen. Smeltevannsskålen er plassert oppå kom- pressoren på baksiden av kjøleskapet. Oppgi vennligst type og delenr. på kjøle- skapet når du bestiller reservedeler. Disse opplysningene finner du på typeskiltet inne i skapet.

Nyttige tips Avriming Rengjøring Reservedeler Type 76-004-1260 09/09/04 10:48 Side 1213 Løs låsetappene som holder lampedekse- let, med en skrutrekker. Løft av lampe- dekselet og bytt ut pæren med en ny (maks. 15 W). Gram Norge A/S følger NEL’s (Norges Elektroleverandørers Forening) leverings- betingelser. Disse bestemmelser er i sin helhet tilgjengelig hos alle forhandlere. Utdrag av NEL’s leveringsbetingelser: Med FORBRUKERKJØP menes kjøp av apparater som hovedsakelig er til personlig bruk for kjøperen, hans husstand eller omgangskrets eller til deres personlige for- mål ellers. Ved slike kjøp kommer Kjøps- lovens bestemmelser til anvendelse, jfr. Kjøpslovens § 4. Ved forbrukerkjøp er garantitiden 2 år for store apparater og i hovedsak 1 år for små apparater. Med NÆRINGSKJØP forståes alt som ikke er forbrukerkjøp så som, f.eks. når apparatet skal brukes i kaféer, restauran- ter, gatekjøkken, hoteller, institusjoner, hybelhus, barnehaver, idrettsanlegg, felles husholdninger, felles vaskerianlegg i f.eks. borettslag o.l. samt tilfeller der kjøperen helt eller delvis tar betaling for bruken av apparatet eller det inngår i et leieforhold eller apparatet benyttes til å tilberede/tilvir- ke/vedlikeholde en vare kjøperen omsetter. Ved næringskjøp er garantitiden og rekla- masjonstiden 6 måneder. Les bruksanvisningen nøye før du tilkaller en reparatør. Ring til din lokale forhandler for å få oppgitt nærmeste autoriserte Gram verksted. Du kan også ringe Gram’s For- bruker-service på tlf. 815 00440, og be om å få tilsendt en telefax med oversikt over alle verksteder.

Når en hvitevare skal destrueres, skal det skje på en miljømessig korrekt og forsvarlig måte. Gram Norge A/S er medlem av den miljø- vennlige returordningen for hvitevarer som administreres av A/S Hvitevareretur. Din lokale forhandler har plikt til å motta din gamle hvitevare for videre forsendelse til A/S Hvitevareretur. Du må selv levere eller bekoste frakt av varen frem til forhandlerens oppsamlings plass, eller til det sted kommunen anbefa- ler. Utskifting av pære i tabletopp GRAM service Destruksjon Type 76-004-1260 09/09/04 10:48 Side 1314
