BRUGSANVISNING KS2300 GRAM

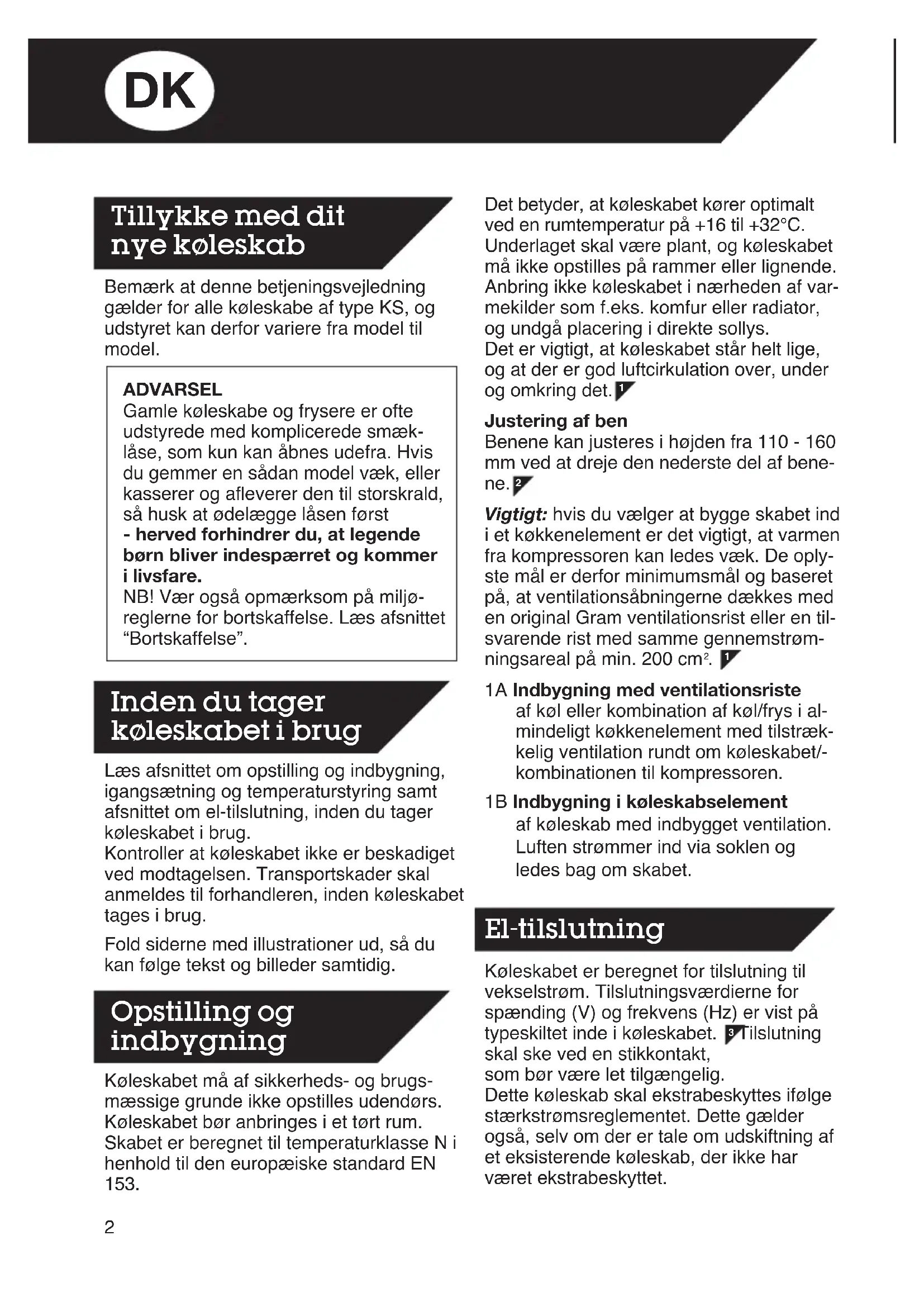

Type KS Monolit (M60) Type 76-004-1260 09/09/04 10:48 Side 1Bemærk at denne betjeningsvejledning gælder for alle køleskabe af type KS, og udstyret kan derfor variere fra model til model. ADVARSEL Gamle køleskabe og frysere er ofte udstyrede med komplicerede smæk- låse, som kun kan åbnes udefra. Hvis du gemmer en sådan model væk, eller kasserer og afleverer den til storskrald, så husk at ødelægge låsen først - herved forhindrer du, at legende børn bliver indespærret og kommer i livsfare. NB! Vær også opmærksom på miljø- reglerne for bortskaffelse. Læs afsnittet “Bortskaffelse”. Læs afsnittet om opstilling og indbygning, igangsætning og temperaturstyring samt afsnittet om el-tilslutning, inden du tager køleskabet i brug. Kontroller at køleskabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleskabet tages i brug. Fold siderne med illustrationer ud, så du kan følge tekst og billeder samtidig. Køleskabet må af sikkerheds- og brugs- mæssige grunde ikke opstilles udendørs. Køleskabet bør anbringes i et tørt rum. Skabet er beregnet til temperaturklasse N i henhold til den europæiske standard EN

Det betyder, at køleskabet kører optimalt ved en rumtemperatur på +16 til +32°C. Underlaget skal være plant, og køleskabet må ikke opstilles på rammer eller lignende. Anbring ikke køleskabet i nærheden af var- mekilder som f.eks. komfur eller radiator, og undgå placering i direkte sollys. Det er vigtigt, at køleskabet står helt lige, og at der er god luftcirkulation over, under og omkring det. Justering af ben Benene kan justeres i højden fra 110 - 160 mm ved at dreje den nederste del af bene- ne. Vigtigt: hvis du vælger at bygge skabet ind i et køkkenelement er det vigtigt, at varmen fra kompressoren kan ledes væk. De oply- ste mål er derfor minimumsmål og baseret på, at ventilationsåbningerne dækkes med en original Gram ventilationsrist eller en til- svarende rist med samme gennemstrøm- ningsareal på min. 200 cm

1A Indbygning med ventilationsriste af køl eller kombination af køl/frys i al- mindeligt køkkenelement med tilstræk- kelig ventilation rundt om køleskabet/- kombinationen til kompressoren. 1B Indbygning i køleskabselement af køleskab med indbygget ventilation. Luften strømmer ind via soklen og ledes bag om skabet. Køleskabet er beregnet for tilslutning til vekselstrøm. Tilslutningsværdierne for spænding (V) og frekvens (Hz) er vist på typeskiltet inde i køleskabet. . Tilslutning skal ske ved en stikkontakt, som bør være let tilgængelig. Dette køleskab skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selv om der er tale om udskiftning af et eksisterende køleskab, der ikke har været ekstrabeskyttet.

Tillykke med dit nye køleskab Inden du tager køleskabet i brug Opstilling og indbygning El-tilslutning Type 76-004-1260 09/09/04 10:48 Side 2reste ben afmonteres derefter med en 8 mm sekskantnøgle. Derved frigøres også det nederste hængsel. Øverste og nederste hængsel flyttes til modsatte side. Det nederste hængsel: Hængseltappen og pinolskruen monteres spejlvendt på hængslet med en 13 mm gaffelnøgle og en 2 mm sekskantnøgle. Det øverste hængsel: Flyt hængseltappen til modsatte side. Bemærk at tappen skal monteres spejl- vendt, når den flyttes over i modsatte side - d.v.s. den skal drejes 1/4 omgang. Det kan være nødvendigt at anvende en tang til at trække tappen fri af toppen. Flyt dækproppen på oversiden af døren til modsatte side. Når døren monteres, bør der indlægges et 9 mm mellemstykke (træ eller lignende) ved det nederste hængsel. Mellemstykket placeres mellem skabsfronten og dørens kant for at opnå passende pladsforhold for tætningslisten. Husk at få det rigtige antal underlagsskiver anbragt ved nederste hængsel, så døren kommer i den rigtige højde. Hængslet monteres ind under benet. Når døren er justeret på plads, skrues benet fast, og derefter låses hængslet ved at skrue pinolskruen op mod kabinettet. Monter dørhåndtaget. Hvis køleskabet under transporten har lig- get ned, eller har stået på lager i kolde omgivelser (koldere end +5°C), skal det have en hvileperiode på mindst 1 time, inden det tages i brug. Tilslut strøm til køleskabet ved at sætte køleskabets stikprop i vægstikkontakten. Ved tilslutning af strøm udløses en alarm, der fortæller, at der er for varmt i køleska-

Formålet med ekstrabeskyttelsen er at beskytte brugere mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975 vil alle stikkontakter i køkken og eventuelt bryg- gers være omfattet af en ekstrabeskyttel- se. I boliger opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, køleskabet skal forbindes til. I begge disse tilfælde skal der: - hvis stikkontakten er for trebenet stik- prop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal til- sluttes jordklemmen (mærket ). - hvis stikkontakten kun er for tobenet stik- prop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lede- ren med grøn/gul isolation klippes af så tæt om muligt på det sted, hvor lednin- gen går ind i stikproppen. I alle andre tilfælde bør du lade en autori- seret el-installatør undersøge, hvordan du nemmest får ekstrabeskyttet køleskabet. Hvis du ikke har ekstrabeskyttelse i boli- gen i forvejen, anbefaler Elektricitetsrådet, at du lader el-installatøren opsætte en fejl- strømsafbryder af typen PFI eller HPFI. Et eventuelt krav om jordtilslutning fra den lokale elforsyning skal efterkommes. Køle- skabets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbin- delse. Hvis du er i tvivl, så spørg din el- installatør om råd. Illustration viser, hvordan du selv nemt kan vende døren fra højrehængslet til ven- strehængslet - eller omvendt. Læg køleskabet på ryggen med forsiden opad. Først afmonteres håndtaget ved hjælp af en 2,5 mm sekskantnøgle. De for-

Igangsætning Du kan selv vende døren Type 76-004-1260 09/09/04 10:48 Side 3Start køleskabet igen ved at indstille en temperatur. (Se under “Ændring af tempe- ratur”). Alarmen aktiveres ved strømsvigt, eller hvis temperaturen i mere end 2 timer er over 6°C varmere end den indstillede tem- peratur. Alarmen fortsætter, også selv om temperaturen igen er blevet normal, for at fortælle dig, at noget har været galt. Alarm ved start Din nye GRAM model har ikke været til- sluttet strøm, siden den blev testet på fabrikken, og elektronikken “tror” derfor, at der har været strømsvigt, når du igen til- slutter strøm hjemme i køkkenet. Derfor aktiveres alarmen. Afbryd alarm Tryk på °C og hold tasten inde. Efter et øjeblik vises den indstillede temperatur på displayet. Slip tasten i dette øjeblik, og alarmen afbrydes. Når tallet 9 lyser, betyder det, at tempera- turen inde i køleskabet er +9°C eller høje- re, end det kan vises på displayet. Når tallet 2 blinker - og kun dette tal, bety- der det, at temperaturen i køleskabet er lavere, end det kan vises på displayet. Når de 2 yderste tal i hver side af displayet og de 4 midterste tal blinker skiftevis, bety- der det, at der er en fejl/defekt på tempera- turføleren. Tilkald service. (Ved følerfejl overtager et nødprogram sty- ringen, indtil servicemontøren når frem). Alarm: Tallene lyser op efter hinanden fra den koldeste ende og løber hen over dis- playet. Samtidig lyder den akustiske alarm. bet, og at der har været strømsvigt. Læs under “Alarm”, hvordan du afbryder alar- men. Illustration viser det elektroniske betje- ningspanel, som er placeret øverst på ska- bet midt for. De elektronisk styrede køleskabe er fra fabrikken indstillet til at køre med optimale temperaturer og modellerne betjenes med tasten °C. Når du trykker på tasten °C og holder den inde, vil du efter et øjeblik kunne aflæse den indstillede temperatur på displayet. Denne indstilling vises i ca. 3 sekunder. Holder du fortsat tasten inde, kan du æn- dre indstillingen (se nedenfor). Tryk på °C og hold tasten inde. Efter et øjeblik vises den aktuelle indstilling, og derefter vil tallene lyse op efter hinanden hen over skalaen. Når enden af skalaen nås, vil alle tal være slukkede et øjeblik, før de starter med at lyse op igen. Slip tasten, når tallet ud for den ønskede temperatur lyser op. Herefter vil køleskabet køre efter den nye indstilling. Tryk på °C som ved “ændring af tempera- tur”, og slip tasten i det øjeblik, hvor alle tal er slukkede. Nu har du afbrudt kølefunktio- nen og kan gøre køleskabet rent. Den aktuelle temperatur vil stadig kunne aflæses i de næste ca. 2 timer - herefter slukkes også automatisk for denne funkti- on.

Ændring af temperatur Alarm Afbrydelse ved rengøring/afrimning Elektronisk styring Signaler Type 76-004-1260 09/09/04 10:48 Side 4Ved fejl på føleren aktiveres et nødpro- gram, der overtager temperaturstyringen, indtil montøren når frem. Kortvarige temperaturudsving er normale, og forekommer, når: - der fyldes op med friske varer - døren er åben i længere tid - køleelementet afrimer Fødevarerne påvirkes ikke af disse ud- sving, og temperaturen bliver hurtigt nor- mal igen. Skabets korte hylde kan bruges som skråtstillet flaskehylde ved at sænke den bagerste bæring til den underliggende hyl- debærer. Specielt for køleskabe med svaleafde- ling Skabet er opdelt i en køle- og en svaleafdeling ved hjælp af en glashylde med luftspjæld. Denne hylde samt den overfor placerede flaskehylde i døren må ikke flyttes af hensyn til opdelingen i køl og sval. Temperaturen i svaleafdelingen kan regu- leres ved hjælp af spjældet . Jo mere du åbner for spjældet, jo mere kold luft strømmer der fra køleafdelingen ned i sva- leafdelingen. Grøntsagsskuffer Skufferne nederst i køleskabet er velegnet til opbevaring af frugt og grønt. Den over- liggende glashylde beskytter mod udtør- ring af varerne.

Serveringsbokse i døren Boksene er ideelle til alle slags fødevarer. De tætsluttende låg forhindrer udtørring og sparer dig for besværlig ud- og indpakning. Serveringsboksene er udført i et materiale, der ikke påvirkes af mineralolier, fedtstoffer og svage syrer. De tåler frysetemperaturer og op til 100°C. De kan rengøres i opva- skemaskine, men må ikke placeres direkte ved varmelegemet. Serveringsbokse kan også købes som ekstraudstyr. Flaskehylde i døren Flaskehylden kan indstilles i dybden ved hjælp af trådbøjlen. Indstillingen sker ved at flytte trådbøjlen i hullerne på flaskehyl- den . Flaskehylden kan flyttes med 10 cm interval. Køleskabet har fuldautomatisk afrimning, der styres af en føler. Denne bevirker, at kølingen først sætter igang, når køleele- mentet er helt afrimet. Skulle der trods alt vise sig en usædvanlig is-samling, kan du afrime manuelt ved at afbryde kølingen. Afbryd kølefunktionen som beskrevet un- der afsnittet “Afbrydelse ved rengøring/af- rimning”. Køleskabet rengøres bedst med en svag sæbeopløsning (max. 85°C). Anvend ikke rengøringsmidler, der kan ridse. Tætnings- listerne kræver jævnlig rengøring for at for- hindre misfarvninger og sikre lang holdbar- hed. Fjern støv og trevler i kompressorrummet med en støvsuger.

Afrimning Nødprogram Kortvarige temperaturudsving Skabets anvendelse og tilbehør Rengøring Type 76-004-1260 09/09/04 10:48 Side 5Med en skruetrækker løsnes låsetappene, som holder lysskærmen. Løft lysskær- men af og udskift pæren med en ny (max. 15 W). Gram dækker fabrikations- og materiale- fejl, der opstår indenfor 1 år fra købsdato (gem kvittering, som dokumentation for køb). Dækningen forudsætter normal brug i en privat husholdning, og at apparatet er købt som fabriksnyt i Danmark. Dækningen om- fatter udgifter til reservedele, nødvendige transportomkostninger og arbejdsløn. For Grønland, Island og Færøerne gælder særlige bestemmelser. Der dækkes ikke: Fejl eller skader opstået ved - transport, fejlbetjening, misbrug, mangel- fuld vedligeholdelse, fejlagtig indbygning, opstilling eller tilslutning. - brand, ulykke, lynnedslag og elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i de elektriske installationer. - reparationer udført af andre end GRAM’s servicecentre. Inden du tilkalder GRAM service bør du læse afsnittet “Nyttige tips”, og se om du evt. selv kan løse problemet. Reparationer foretaget uden for 1-års perioden og om- kostninger ved uberettigede reklamationer, må du selv betale. Tilkald service: Gram har lokale servicecentre i hele lan- det, som er specialister i Gram. Her kan du få faste priser og professionel hjælp til alle reparationer. Find dit lokale servicecenter i postnummeroversigten på side 8.

Køleskabet skal ikke bruges i en periode Når køleskabet er afrimet og gjort ren, sæt- tes døren lidt på klem. Herved undgår du ubehagelig lugt. Kompressoren kører ikke - Kontroller temperaturindstillingen. - Kontroller om der er strøm til køleskabet, og om stikproppen sidder rigtigt i væg-stik- kontakten. Rislende og klukkende lyde Fremkommer ved cirkulerende kølevæske, hvilket er normalt - også efter at kompres- soren er standset. Bemærk i øvrigt Kompressorens startsystem vil ofte have brug for en pause, inden genstart kan gen- nemføres. Pauselængden bestemmer kompressoren automatisk selv. Eventuel tilstoppelse af tøvandsafløb Tilstoppelsen opstår som regel i plast- bøjningen ved tøvandsafløbet inde i ska- bet. Fjern på bedste måde tilstoppelsen. Rens derefter for en sikkerheds skyld selve bøjningen f.eks. ved hjælp af en lille vat- pind eller lign. Skulle der stadig være problemer, kan til- stoppelsen være sket ved udgangen af nedløbsslangen i tøvandsbakken. Tøvandsbakken er placeret ovenpå kom- pressoren på bagsiden af køleskabet. Angiv venligst type og part nr. på køleska- bet, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet inde i skabet.

Udskiftning af pære i table-top GRAM service Reservedele Nyttige tips Type 76-004-1260 09/09/04 10:48 Side 6Når det udtjente køleskab skal bortskaffes, skal det ske på en miljømæssig korrekt og forsvarlig måde. Vær opmærksom på reglerne for bortskaf- felse. Der kan være særlige krav/betingel- ser, der skal overholdes. Du kan få oplysning om bortskaffelse hos: - Gram A/S - Din hvidevareforhandler - Hos myndighederne (Kommunen, Miljøstyrelsen eller lign.)
