BRUKSANVISNING Trillo LX Joie

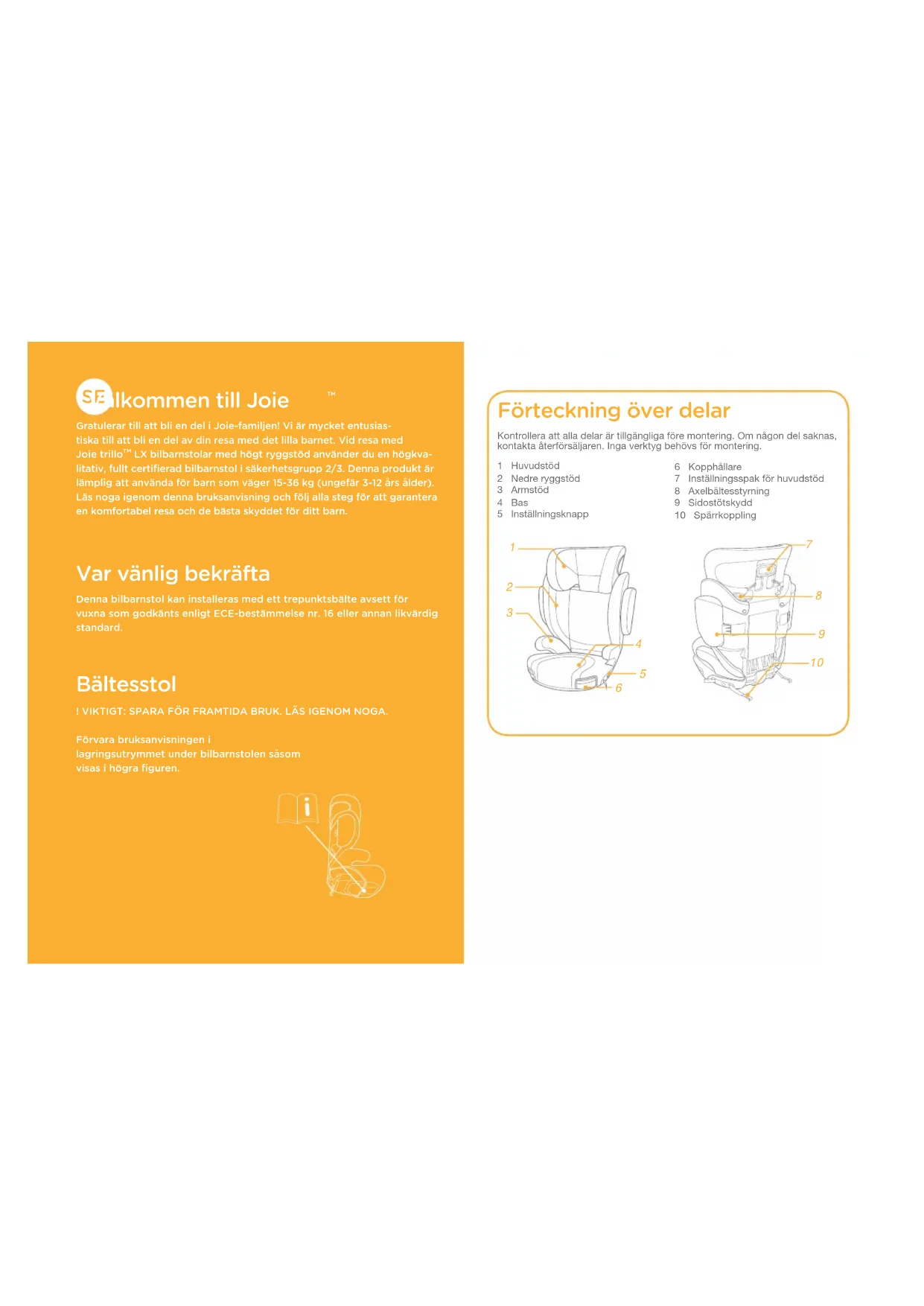

Gratulerar till att bli en del i Joie-familjen! Vi är mycket entusias-tiska till att bli en del av din resa med det lilla barnet. Vid resa med Joie trillo™ LX bilbarnstolar med högt ryggstöd använder du en högkva-litativ, fullt certifierad bilbarnstol i säkerhetsgrupp 2/3. Denna produkt är lämplig att använda för barn som väger 15-36 kg (ungefär 3-12 års älder). Läs noga igenom denna bruksanvisning och följ alla steg för att garantera en komfortabel resa och de bästa skyddet för ditt barn.

Var vänlig bekräfta

Denna bilbarnstol kan installeras med ett trepunktsbälte avsett för vuxna som godkänts enligt ECE-bestämmelse nr. 16 eller annan likvärdig standard.

Bältesstol

Förvara bruksanvisningen i lagringsutrymmet under bilbarnstolen såsom visas i högra figuren.

Förteckning över delar

Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta återförsäljaren. Inga verktyg behövs för montering.

1 Huvudstöd
2 Nedre ryggstöd
3 Armstöd
4 Bas
5 Inställningsknapp

6 Kopphållare
7 Inställningsspak för huvudstöd
8 Axelbältesstyrning
9 Sidostötskydd
10 Spärrkoppling

! Se till att placera bältesstolen så att den inte kläms av ett flyttbart säte eller i en dörr i fordonet.
! Denna bältesstol är ENDAST skapad för barn som väger 15-36 kg (ungefär 3-12 år ålder eller yngre).
! Om inte denna bältesstol används korrekt finns risk för allvarliga skador eller dödsfall vid tvära svängar, plötsliga stopp eller krock.
Använd INTE andra tillverkares mjuka material med denna bältesstol. Kontakta din återförsäljaren för Joie-reservdelar.
! Använd den INTE i någon annan konfiguration är vad som visas i instruktionerna.
! Enligt olycksstatistiken är barn säkrare om de är fastspända i baksätet än i framsätet. För fordon med airbag på passagerarsidan fram, se fordonets bruksanvisning samt dessa instruktioner för installation av bältesstolen.
! Lämna ALDRIG barnet utan uppsikt.
! Lämna ALDRIG en bältesstol i ett fordon utan att den är fastsatt. En bältesstol som inte är fastsatt kan kastas runt och skada passagerarna vid skarpa svängar, plötsliga stopp eller vid krock. Ta bort den eller se till att den sitter fast med bilbältet

i fordonet.

! Lämna ALDRIG bagage eller andra föremål lösa i fordonet, de kan orsaka skador vid en eventuell kollision.
! Byt ut bältesstolen efter någon typ av olyckshändelse. En olyckshändelse kan orsaka skador på bältesstolen som inte är synliga.
! Modifiera INTE bältesstolen eller använd några tillbehör som tillhandahålls av andra tillverkare.
! Använd ALDRIG en bältesstol om den är skadad eller om delar saknas. Använd INTE ett fordonsbälte som har skärskador, är nött eller skadat.
! Bältesstolen kan bli mycket het om den lämnas i solen. Kontakt med dessa delar kan orsaka brännskador på barnets hud. Vidrör alltid plast- och metalldelar innan barnet placeras i bältesstolen.
! Överlämna ALDRIG denna bältesstol till någon annan utan att också överlämna denna bruksanvisning.
! Använd ALDRIG en begagnad bältesstol eller en bältesstol som du inte vet något om.
! Använd INTE denna bältesstol utan dess mjuka material.
! Använd INTE andra fästpunkter än de som be- skrivs i instruktionerna och som är markerade på

bältesstolen.

! Rikta INTE bältesstolen mot baksidan av fordonet.
! För att undvika brännskador, placera aldrig heta vätskor i kopphållaren.
! Använd INTE denna bältesstol mer än 10 år efter inköp eftersom delar kan försämras med tiden eller efter lång exponering i solljus och kan då, kanske, inte fungera felfritt vid en olycka.
! Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på bältesstolen.
! Det mjuka materialet kan inte ersättas med något annat än de som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens prestanda.

Nödfall

Vid nödfall eller olyckor är det mycket viktigt att barnet får första hjälpen och medicinsk behandling omedelbart.

Produktinformation

Läs igenom alla instruktionerna i denna bruksanvisning innan produkten används. Vid tveksamheter, rådfråga antingen bilbarnstolens tillverkare eller återförsäljaren.

1. Denna bältesstol är en 'Universell' bilbarnstol. Den är god-107 108

känd enligt UN ECE bestämmelsen 44, 04 serierna av tilläggen för allmänt bruk i fordon och passar de flesta, men inte alla, bilar.

1. En korrekt montering är möjlig om fordonstillverkaren har deklarerat i fordonets handbok att fordonet kan acceptera en 'Universell' bilbarnstol för denna åldersgrupp.
2. Denna bältesstol har klassificerats som "Universell" under mer stringenta förhållanden än de som gäller för tidigare modeller som inte är så märkta.

Detta är ett ISOFIX-SYSTEM FÖR BILBARNSTOL.

1. Den är godkänd enligt bestämmelse nr. 44, 04-serierna med tillägg för allmänt bruk i fordon utrustade med ISOFIX fästsystem.
2. Den passar i fordon med positioner som godkänts som ISOFIXpositioner (såsom anges i fordonets bruksanvisning), beroende på kategori av bilbarnstol och fästepunkter.
3. Om du är osäker kan du kontakta antingen bilbarnstolens tillverkare eller fordonets tillverkare.

Produkt Bältesstol

Lämplig för barn som väger 15-36 kg

Massgrupp Grupp 2/3

Material Plast, metall, tyg

Patent nr. Patent under ansökan

Montering av bältesstolen

Montering av huvudstöd

se bilder 1 - 3

1. Bilbarnstol tagen ur kartongen såsom visas 1
2. Vänd huvudstödet och nedre ryggstödet över såsom visas. 2

! Kläm på justeringsspaken 2-1 och skjut de två delarna samman tills de snäpper på plats. 2-2

Montering av nedre ryggstöd

se bilder 4 - 5

1. När ryggstödet monteras på basen, skjut ned ryggstödet hårt."U"-formade hakar nederst på ryggstödet kommer att låsas med flikar i basen. 4

! Skaka ryggstödet för att se till att monteringen av det lutande ryggstödet sitter fast.
! Använd inte bältesstolens bas separat.

Montering av sidostötskydd

se bilder 6 - 8

Rikta in sidostötskyddet mot öppningen på stödets nedre och bakre del och för sedan in för att låsa. 67

Den färdigmonterade bältesstolen visas i 8

Höjdjustering

för huvudstöd

se bild 9

Om fordonet är utrustat med ISOFIX, kan de nedre fästpunkterna vara synliga i vecket på fordonssätet. Se fordonets bruksanvisning för exakt placering, identifiering av fästen och utrustning som skall användas.

1. Placera bältesstolen i framåtriktad position på ett framåtrik tat säte med förankring, haka i krokarna i fordonets fästen.
   ! Placera ALDRIG två hakar i ett ISOFIX fäste såvida inte det särskilt tillåts av fordonets tillverkare.
   ! Spärrkontakterna kan tas bort för att användas från facket på botten där den lagras. ^17

2. Fäst bältesstolen genom att skjuta den nedåt med knät eller handen samtidigt som du drar i inställningsbältet. 15

3. För lossning, öka inställningabältet till dess maximala längd samtidigt som du trycker på inställningsknappen. 16

4. Använd INTE en bältesstol när bilsätet är i viloposition. ^19 Dra fordonets säkerhetsbälte genom bältesvägen ^20 och

spänn fast det. 20-3

! Placera axelbältet genom axelbältesstyrningen såsom visas i 20-1
! Placera INTE fordonets bältet ovanför armstödet. Det måste passera under armstödet. 20-2
! höftbältet måste placeras lågt vid höfterna. Bältesstolen visas som 20
! Bilbarnstolen kan inte användas om fordonets säkerhetsspänne (honan) är för långt för att förankra bilbarnstolen ordentligt. ^20-4
! För att garantera att huvudstödet har rätt höjd MÅSTE nederkanten av huvudstödet vara i jämnhöjd med ovansi- dan av barnets axlar såsom visas i 21 och axeln måste vara placerad i den röda zonen såsom visas i 22.
! Placera bältesstolen fast mot baksidan av ett framåtriktat fordonssäte som är utrustad med trepunktsbälte.
! Placera ditt barn i bältesstolen med ryggen plant mot baksidan av bältesstolen.
! INTE såsom visas i ^24 . Fäst spännet och dra upp axelbältet så att det sitter åt.
! Om bältet ligger över barnets hals, huvud eller ansikte, justera huvudstödets höjd.
! Bältet får inte vara vridet.

Använda kopphållare

se bilder 25

Borttagning av mjuka delar

se bild 26

Knäpp upp två par knappar och 6 par resårer på baksidan av det mjuka materialet för att ta bort det. ^26

! Dra ned för att ta bort knappen såsom 26-1

För att sätta tillbaka de mjuka delarna utför stegen ovan i omvänd ordning

Skötsel och underhåll

! Tvätta det mjuka materialet och inre kuddarna med kallt vatten under 30 °C.
! Använd inte strykjärn på det mjuka materialet.
! Blek eller kemtvätta inte det mjuka materialet.
! Använd inte outspädd neutralt rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta bältesstolen. Det kan skada bältesstolen.
! Vrid inte det mjuka materialet och de inre kuddarna allt för hårt då detta kan skrynkla materialet.
! Häng det mjuka materialet och inre kuddarna att torka i skuggan.
! Ta bort bältesstolen från fordonet om det inte skall användas under en längre tid. Placera bilbarnstolen på en sval och torr plats där barnet inte kan komma åt den.

Information om fordonsmontage

Den är lämplig att fästa på sätet i de

flesta bilarna. Bokstäverna i diagrammet nedan motsvarar fordonets fästpositioner listade på de följande sidorna."

Sätens placering i andra bilar kan också vara lämpliga för att acceptera bilbarnstolen.

Vid tveksamheter rådfråga antingen bilbarnstolens tillverkare eller återförsäljaren.

Prioritera ALLTID baksätet i ditt fordon.

Om din bilbarnstol kan monteras är det markerat med

Om din bilbarnstol inte kan monteras är det markerat med ○

Om ditt fordon inte finns listad i denna manual eller inte är märkt med ett ● eller Ose då fordonets bruksanvisning eller kontakta tillverkaren för ytterligare information."
