BEDIENUNGSANLEITUNG Trillo LX Joie

DE Bedienungsanleitung

NL Handleiding

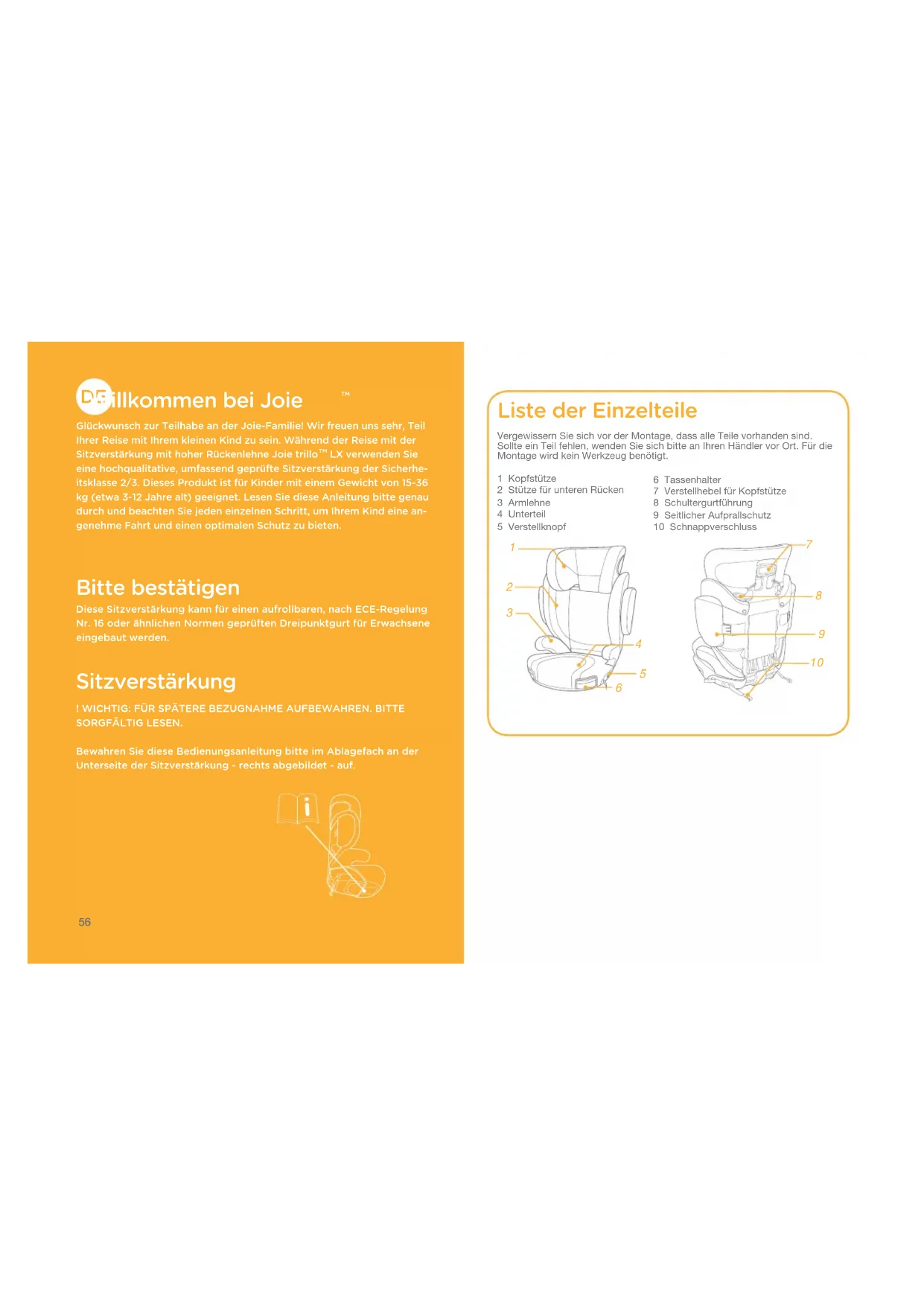

Glückwunsch zur Teilhabe an der Joie-Familie! Wir freuen uns sehr, Teil Ihrer Reise mit Ihrem kleinen Kind zu sein. Während der Reise mit der Sitzverstärkung mit hoher Rückenlehne Joie trillo™ LX verwenden Sie eine hochqualitative, umfassend geprüfte Sitzverstärkung der Sicherheitsklasse 2/3. Dieses Produkt ist für Kinder mit einem Gewicht von 15-36 kg (etwa 3-12 Jahre alt) geeignet. Lesen Sie diese Anleitung bitte genau durch und beachten Sie jeden einzelnen Schritt, um Ihrem Kind eine angenehme Fahrt und einen optimalen Schutz zu bieten.

Bitte bestätigen

Diese Sitzverstärkung kann für einen aufrollbaren, nach ECE-Regelung Nr. 16 oder ähnlichen Normen geprüften Dreipunktgurt für Erwachsene eingebaut werden.

Sitzverstärkung

! WICHTIG: FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN. BITTE SORGFÄLTIG LESEN.

Bewahren Sie diese Bedienungsanleitung bitte im Ablagefach an der Unterseite der Sitzverstärkung - rechts abgebildet - auf.

Liste der Einzelteile

Vergewissern Sie sich vor der Montage, dass alle Teile vorhanden sind. Sollte ein Teil fehlen, wenden Sie sich bitte an Ihren Händler vor Ort. Für die Montage wird kein Werkzeug benötigt.

1 Kopfstütze
2 Stütze für unteren Rücken
3 Armlehne
4 Unterteil
5 Verstellknopf

6 Tassenhalter
7 Verstellhebel für Kopfstütze
8 Schultergurtführung
9 Seitlicher Aufprallschutz
10 Schnappverschluss

! Achten Sie beim Einbau der Sitzverstärkung darauf, dass sie sich nicht in einem beweglichen Sitz oder in einer Fahrzeugtür verfängt.
! Diese Sitzverstärkung ist NUR für Kinder mit einem Gewicht von 15-36 kg (etwa 3-12 Jahre alt oder jünger) ausgelegt.
Bei unsachgemäßer Verwendung dieser Sitzverstärkung erhöht sich das Risiko schwerer Körperverletzungen oder des Todes bei scharfen Abbiegungen, plötzlichen Stopps oder Unfällen.
! Verwenden Sie KEINE Textilpolsterbezüge von anderen Herstellem für diese Sitzverstärkung. Fragen Sie Ihren Händler bitte nur nach Joie-Ersatzteilen.
! NICHT in Konfigurationen verwenden, die nicht in der Anleitung abgebildet sind.
! Die Unfallstatistik hat gezeigt, dass sachgemäß angeschnallte Kinder auf dem Rücksitz sicherer sind als auf dem Vordersitz. Bei Fahrzeugen mit einem Airbag für Beifahrer beziehen Sie sich bitte auf das Handbuch Ihres Fahrzeugs und diese Anleitung zur Montage einer Sitzverstärkung.
! Lassen Sie Ihr Kind NIE unbeaufsichtigt zurück.
! Lassen Sie eine Sitzverstärkung NIE ungesichert in Ihrem Fahrzeug. Eine ungesicherte Sitzverstärkung kann hin und her geworfen werden und Mitfahrende bei scharfen Abbiegungen, plötzlichen Stopps oder Unfällen verletzen. Entfernen Sie sie

oder achten Sie darauf, dass sie im Fahrzeug fest angeschnallt ist.

! Lassen Sie Gepäckstücke oder andere Gegenstände NIE ungesichert im Fahrzeug, denn sie könnten bei einem Zusammenstoß Verletzungen verursachen.
! Tauschen Sie die Sitzverstärkung nach einem Unfall jeglicher Art aus. Ein Unfall kann für Sie nicht sichtbare Schäden hinterlassen.
! Modifizieren Sie NICHT Ihre Sitzverstärkung oder ein anderes Zubehör oder von anderen Herstellern stammende Teile.
! Verwenden Sie NIE eine Sitzverstärkung, wenn sie beschädigt ist oder Teile an ihr fehlen. Verwenden Sie KEINEN angeschnittenen, ausgefransten oder beschädigten Sicherheitsgurt für Fahrzeuge.
! Wird die Sitzverstärkung der Sonne ausgesetzt, kann sie sehr heiß werden. Kommt die Haut Ihres Kindes mit diesen Teilen in Kontakt, kann es zu Verbrennungen kommen. Fassen Sie immer die Außenfläche von Metall- oder Kunststoffteilen an, bevor Sie Ihr Kind in die Sitzverstärkung setzen.
! Überlassen Sie diese Sitzverstärkung NIE anderen Personen, ohne auch diese Anleitung mitzugeben.
! Verwenden Sie NIE eine gebrauchte Sitzverstärkung oder Verstärkung, deren Geschichte Sie nicht kennen.
! Verwenden Sie diese Sitzverstärkung nicht ohne die Textilpolsterbezüge.
! Verwenden Sie NUR die belastbaren Kontaktpunkte, die in der Anleitung beschrieben und am Rückhaltesystem für Kinder gekennzeichnet sind.

! Richten Sie Ihre Sitzverstärkung NICHT zur Rückseite des Fahrzeugs.
! Stellen Sie nie heiße Flüssigkeiten in die Tassenhalter, um Verbrennungen zu vermeiden.
! Verwenden Sie diesen Autositz NICHT länger als 10 Jahre ab dem Kaufdatum, denn Einzelteile könnten im Laufe der Zeit oder aufgrund von Sonnenbestrahlung schwächer werden und sich bei einem Unfall nicht sachgemäß verhalten.
! Verwenden Sie NUR die belastbaren Kontaktpunkte, die in der Anleitung beschrieben und am Rückhaltesystem für Kinder gekennzeichnet sind.
! Die Textilien sollte nicht durch nicht vom Hersteller empfohlene Teile ersetzt werden, da die Textilien einen integralen Bestandteil der Leistung des Kinder-Rückhaltesystems ausmachen.
! Jegliche Gurte von Kinderrückhaltesystem und Fahrzeugsitz müssen sicher befestigt und dürfen nicht verdreht sein.
! Nachdem Sie Ihr Kind in dieses Kinderrückhalte-system gesetzt haben, muss der Sicherheitsgurt sachgemäß befestigt werden, und es muss gewährleistet sein, dass der Beckengurt tief angelegt ist, damit das Becken sicher gehalten wird.

Notfall

Das wichtigste bei einem Notfall oder Unfall ist, dass Sie Ihrem Kind sofort erste Hilfe leisten und es medizinisch versorgen. 59 60

Produktinformationen

Lesen Sie vor Einsatz dieses Produkts alle Anweisungen in dieser Anleitung. Wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des Rückhaltesystems für Kinder.

1. Diese Sitzverstärkung ist ein „universelles“ Rückhaltesystem für Kinder. Sie ist gemäß UN ECE-Regelungen 44, einschließlich Änderungen 04, für den allgemeinen Einsatz in Fahrzeugen abgenommen und passt in die meisten, aber nicht alle Autositze.
2. Eine richtige Passform ist höchstwahrscheinlich dann gegeben, wenn der Fahrzeughersteller in dem Handbuch für das betreffende Fahrzeug angibt, dass es für ein „universelles“ Rückhaltesystem für Kinder in dieser Altersgruppe geeignet ist.
3. Diese Sitzverstärkung wurde gemäß weitaus strengerer Auflagen als „universell“ klassifiziert als jene, die früheren Designs auferlegt wurden und die diesen Hinweis nicht enthalten.

Es ist ein ISOFIX SYSTEM FÜR KINDERUNTERSTÜTZUNG.

1. Es wird von der europäischen Regel Nr. 44 Serie 04 von Änderungen für die allgemeine Benutzung der Fahrzeuge, die mit Befestigungssysteme ISOFIX vorgesehen sind, genehmigt.
2. Es dient für die als ISOFIX genehmigten Positionen (gem. dem Fahrzugsbuch) laut der Kinderstuhlklasse und der Befestigungsvorrichtung.
3. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des Rückhaltesystems oder an den Fahrzeughersteller.

Produkt Sitzverstärkung

Geeignet für Kinder mit einem Gewicht von 15-36 kg

Gewichtsklasse Klasse 2/3

Materialien Kunststoffe, Metall, Gewebe

Patent-Nr. Patente angemeldet

Montage der Sitzverstärkung

Montage der Kopfstütze

siehe Abbildungen 1 - 3

1. Aus dem Karton genommene Sitzverstärkung wie.
2. Klappen Sie die Kopfstütze und die Stütze für den unteren Rücken wie abgebildet aus. ②

! Drücken Sie den Verstellhebel zusammen 2 -1 und stecken Sie die beiden Teile zusammen, bis sie einrasten. ② -2

Montage der Stütze für unteren Rücken

siehe Abbildungen 4 - 5

Zur Befestigung der Rückenlehne am Unterteil drücken Sie die Rückenlehne bitte fest nach unten. „U“-förmige Haken an der Unterseite der Rückenlehne verriegeln sich dann mit den Stangen am Unterteil. 4

! Schütteln Sie die Rückenlehne, um sich zu vergewissern, dass sie richtig montiert ist.
! Es ist nicht ratsam, diese Sitzverstärkung ohne Rücklehne zu verwenden.

Montage des seitlichen Aufprallschutzes

siehe Abbildungen 6 - 8

Richten Sie den seitlichen Aufprallschutz mit dem Schlitz der Kunststoffhalterungen an der unteren Rückenstütze aus und rasten Sie ihn dort ein. 6 7

Die vollständig montierte Sitzverstärkung sehen Sie in Abbildung. 8

Höhenverstellung

für Kopfstütze

siehe Abbildung 9

Was bei der Montage zu beachten ist

siehe Abbildungen 10 - 13

Einbau für Dreipunktgurt

siehe Abbildungen 14 - 24

Ist das Fahrzeug mit ISOFIX ausgestattet, sind die unteren Verankerungspunkte des Fahrzeugs möglicherweise in der Sitzfalte des Fahrzeugs zu sehen. Die genauen Stellen, die Verankerungsbezeichnungen und die Anforderungen für einen Einsatz sind im Handbuch Ihres Fahrzeugs aufgeführt.

1. Setzen Sie die Sitzverstärkung nach vorne gerichtet auf einen nach vorne weisenden Autositz und rasten Sie die Schnappverschlüsse in den Verankerungen des Fahrzeugs ein. ^14

! Stecken Sie NIE zwei Schnappverschlüsse in eine ISOFIX-Verankerung des Fahrzeugs, außer dies wurde vom Fahrzeughersteller ausdrücklich zugelassen.
! Die Verschlüsse können zur Nutzung vom Fach an der Unterseite, wo es aufbewahrt wird, gelöst werden. 7

1. Befestigen Sie die Sitzverstärkung, indem Sie sie mit dem Knie oder der Hand nach unten drücken und gleichzeitig am

Verstellgurt ziehen. 15

1. Für ein leichteres Aushaken lassen Sie den Verstellgurt maximal hervortreten, während Sie den Verstellknopf gedrückt halten. ^16
2. Verwenden Sie eine Sitzverstärkung NICHT über die zurückgelehnte Position hinaus. 19 Ziehen Sie am Sicherheitsgurt, führen Sie ihn durch den Gurtpfad 20 und schnallen Sie ihn dann an. 20-3

! Führen Sie den Schultergurt durch die Schultergurtführung in Abbildung 20-1
! Führen Sie den Sicherheitsgurt NICHT über die Armlehnen. Er muss unterhalb der Armlehnen geführt werden. 20-2
Der Schoßgurt muss bis zu den Hüften reichen. Die Sitzverstärkung sehen Sie in Abbildung 20
Das Kinder-Rückhaltesystem kann nicht genutzt werden, falls der Verschluss (Gurtschloss) des Fahrzeugsicherheitsgurtes so lang ist, dass das Kinder-Rückhaltesystem nicht sicher verankert werden kann. ^20-4
! Um zu gewährleisten, dass die richtige Höhe für die Kopfstütze eingestellt ist, MUSS die Unterseite der Kopfstütze mit der Oberseite der Schultern des Kindes bündig ausgerichtet sein, siehe Abbildung ^21 , und der Schultergurt muss über die rote Zone geführt sein, siehe Abbildung ^22 .
! Setzen Sie eine Sitzverstärkung fest gegen die Rückenlehne eines nach vorne weisenden Autositzes, der mit einem Schoß-/Schultergurt ausgestattet ist.
! Setzen Sie Ihr Kind so in eine Sitzverstärkung, dass sein Rücken flach an der Rückenlehne der Sitzverstärkung anliegt.
! NICHT gemäß Abbildung 24. Schnallen Sie den Gurt an und ziehen Sie den Schultergurt nach oben, damit er fest

anliegt.

! Liegt der Gurt über den Nacken, den Kopf oder das Gesicht des Kindes, müssen Sie die Höhe der Kopfstütze neu einstellen.
! Der Gurt darf nicht verdreht sein.

Verwendung der Tassenhalter

siehe Abbildung 25

Abnahme der Textilpolsterbezüge

siehe Abbildung 26

Öffnen Sie die 2 Knopfpaare und die 6 Gummizugpaare an der Rückseite der Textilpolsterbezüge, um sie abzunehmen. ^26

! Zum Lösen des Knopfes nach unten ziehen gemäß Abbildung. 26-1

Um die Sitzpolster wieder anzubringen, kehren Sie die obigen Schritte einfach um.

Pflege und Wartung

Waschen Sie die Textilpolsterbezüge und die Innenpolster bitte mit kühlem Wasser unter 30°C.
! Sie dürfen die Textilpolsterbezüge nicht bügeln.
! Sie dürfen die Textilpolsterbezüge nicht bleichen oder chemisch reinigen.
! Reinigen Sie die Sitzverstärkung nicht mit unverdünntem,

neutralen Reinigungsmittel, Benzin oder einem anderen organischen Lösungsmittel. Die Sitzverstärkung kann dadurch beschädigt werden.

! Sie dürfen die Textilpolsterbezüge und die Innenpolster zum Trocknen nicht kräftig auswringen. Die Textilpolsterbezüge und Innenpolster könnten dadurch verknittert werden.
! Hängen Sie die Textilpolsterbezüge und Innenpolster zum Trocknen bitte in den Schatten.
! Entfernen Sie die Sitzverstärkung bitte vom Autositz, wenn sie längere Zeit nicht verwendet wird. Bewahren Sie die Sitzverstärkung an einem kühlen, trockenen Ort auf, an dem Kinder keinen Zugriff auf sie haben.

Informationen zur Befestigung im Fahrzeug

Die Joie-Verstärkung mit Verschluss ist für „semi-universelle“ Verwendung des Kinderrückhaltesystems klassifiziert. Es eignet sich zur Befestigung in Sitzpositionen in den meisten Fahrzeugen. Die Buchstaben im nachstehenden Diagramm entsprechen den auf folgenden Seiten aufgelisteten Befestigungspositionen im Fahrzeug.

Sitzpositionen in anderen Fahrzeugen können ebenfalls zur Aufnahme dieses Kinderrückhaltesystems geeignet sein. Die folgenden Informationen zur Befestigung im Fahrzeug betreffen nur Fahrzeuge, die auf dem europäischen Markt verkauft werden. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des Kinderrückhaltesystems.

Bevorzugen Sie IMMER die Rücksitze Ihres Fahrzeuges.

Falls Ihr Kinderrückhaltesystem befestigt werden kann, wird dies mit ● angezeigt.

Falls Ihr Kinderrückhaltesystem nicht befestigt werden kann, wird dies mit ○ angezeigt.

Falls Ihr Fahrzeug nicht in dieser Anleitung aufgelistet oder weder mit ● noch mit Ogekennzeichnet ist, beachten Sie bitte das Handbuch zu Ihrem Fahrzeug oder erkundigen sich beim Hersteller nach weiteren Einzelheiten.
