Produkttyp	Audio-/videoförstärkare (AV-receiver)
Modell	HTR-5066
Märke	YAMAHA
Kanaler	7.1 (stöd för 5.1 och 7.1 kanaler)
Uteffekt	100 W per kanal (6 ohm, 1 kHz, 0,9 % THD)
HDMI-ingångar	4 (HDMI 1 till 4)
HDMI-utgång	1 (ARC-kompatibel)
Optiska ljudingångar	1 (AV 4)
Subwooferutgång	1 (SUBWOOFER PRE OUT)
Akustisk kalibrering	YPAO (Yamaha Parametric Room Acoustic Optimizer)
Ljudformat	Dolby TrueHD, DTS-HD Master Audio, etc.
FM/AM-radio	Ja (medföljande antenner)
Nätverksanslutning	Nej (USB-spelare och iPod via kabel)
Mått (B x H x D)	435 x 151 x 365 mm
Vikt	9,5 kg
Strömförsörjning	AC 110-120/220-240 V, 50/60 Hz (spänningsväljare)
Strömförbrukning	320 W (standby: 0,3 W)
Medföljande tillbehör	Fjärrkontroll, batterier, CD-ROM (bruksanvisning), YPAO-mikrofon, AM/FM-antenn, snabbinstallationsguide, säkerhetsbroschyr
Underhåll	Rengör med en mjuk, torr trasa. Använd inga lösningsmedel.
Säkerhet	Utsätt inte för fukt. Koppla ur innan rengöring. Använd endast inom angivet spänningsområde.
Reparerbarhet	Reservdelar finns via auktoriserad Yamaha-service. Rekommenderar reparation av fackman.

Vanliga frågor - HTR5066 YAMAHA

Hur konfigurerar jag högtalarsystemet 5.1 eller 7.1 på HTR-5066?

Följ den medföljande snabbinstallationsguiden. Anslut de främre högtalarna (FL/FR) till FRONT-uttagen, centerhögtalaren till CENTER, surroundhögtalarna (SL/SR) till SURROUND, och för 7.1, de bakre högtalarna (SBL/SBR) till SURROUND BACK. Anslut subwoofern till SUBWOOFER PRE OUT. Använd lämpliga högtalarkablar och respektera polariteten (+/-).

Hur använder jag YPAO-funktionen för att optimera ljudet?

Anslut den medföljande YPAO-mikrofonen till YPAO MIC-uttaget på framsidan. Placera den i öronhöjd vid din lyssningsposition. Tryck på SETUP för att starta mätningen. Högtalarinställningarna optimeras automatiskt. Spara inställningarna med SAVE och koppla ur mikrofonen.

Vad gör jag om meddelandet 'W-1: Out of Phase' visas?

Meddelandet indikerar en polaritetsomvändning på en högtalare. Titta på displayen för att identifiera den felaktiga högtalaren (blinkande indikator). Kontrollera att + och - ledningarna är korrekt anslutna till enhetens och högtalarens terminaler. Om allt är korrekt kan meddelandet visas beroende på högtalartyp; du kan ignorera det.

Hur ansluter jag en BD/DVD-spelare och en TV?

Anslut BD/DVD-spelaren till enheten via en HDMI-kabel till HDMI-ingång 1. Anslut TV:n till enhetens HDMI OUT-utgång. Om din TV inte stöder ARC, anslut även en optisk ljudutgång från TV:n till enhetens AV 4-ingång (OPTICAL). Välj sedan källan HDMI 1 på förstärkaren.

Varför fungerar inte surroundljudet?

Kontrollera att BD/DVD-spelaren är inställd på att mata ut flerkanalsljud (Bitstream) och inte stereo PCM. På förstärkaren, tryck på STRAIGHT för att välja direktuppspelningsläge. Kontrollera också att högtalarna är korrekt anslutna och att YPAO-funktionen har körts.

Hur lyssnar jag på FM/AM-radio?

Anslut de medföljande FM- och AM-antennerna. Tryck på SOURCE/RECEIVER-knappen och välj sedan källan TUNER. Använd markörknapparna för att söka efter stationer. Du kan lagra upp till 40 förinställda stationer.

Kan jag ansluta en iPod eller ett USB-minne?

Ja, för en iPod, använd USB-kabeln som medföljer iPod och anslut den till USB-porten på enhetens framsida. För ett USB-minne, anslut det direkt. Välj källan USB för att lyssna på musik. Observera att vissa format kanske inte kan spelas.

Hur ställer jag in högtalarimpedansen om jag använder 6 ohms högtalare?

För standardmodeller och USA-modeller är enheten förinställd på 8 ohm. Om du använder 6 ohms högtalare måste du ändra impedansinställningen. Se den fullständiga bruksanvisningen (CD-ROM) för proceduren. I allmänhet måste du gå till inställningsmenyn och ställa in 'Speaker Impedance' på '6 Ω MIN'.

Vad gör jag om enheten inte slås på?

Kontrollera att strömkabeln är ordentligt ansluten till ett fungerande eluttag. För standardmodeller, se till att spänningsväljaren (VOLTAGE SELECTOR) är inställd på lokal spänning (110-120V eller 220-240V). Om problemet kvarstår, kontakta en auktoriserad Yamaha-service.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen finns på den medföljande CD-ROM-skivan. Du kan också ladda ner den som PDF från Yamahas webbplats: http://download.yamaha.com/. Sök efter modell HTR-5066.

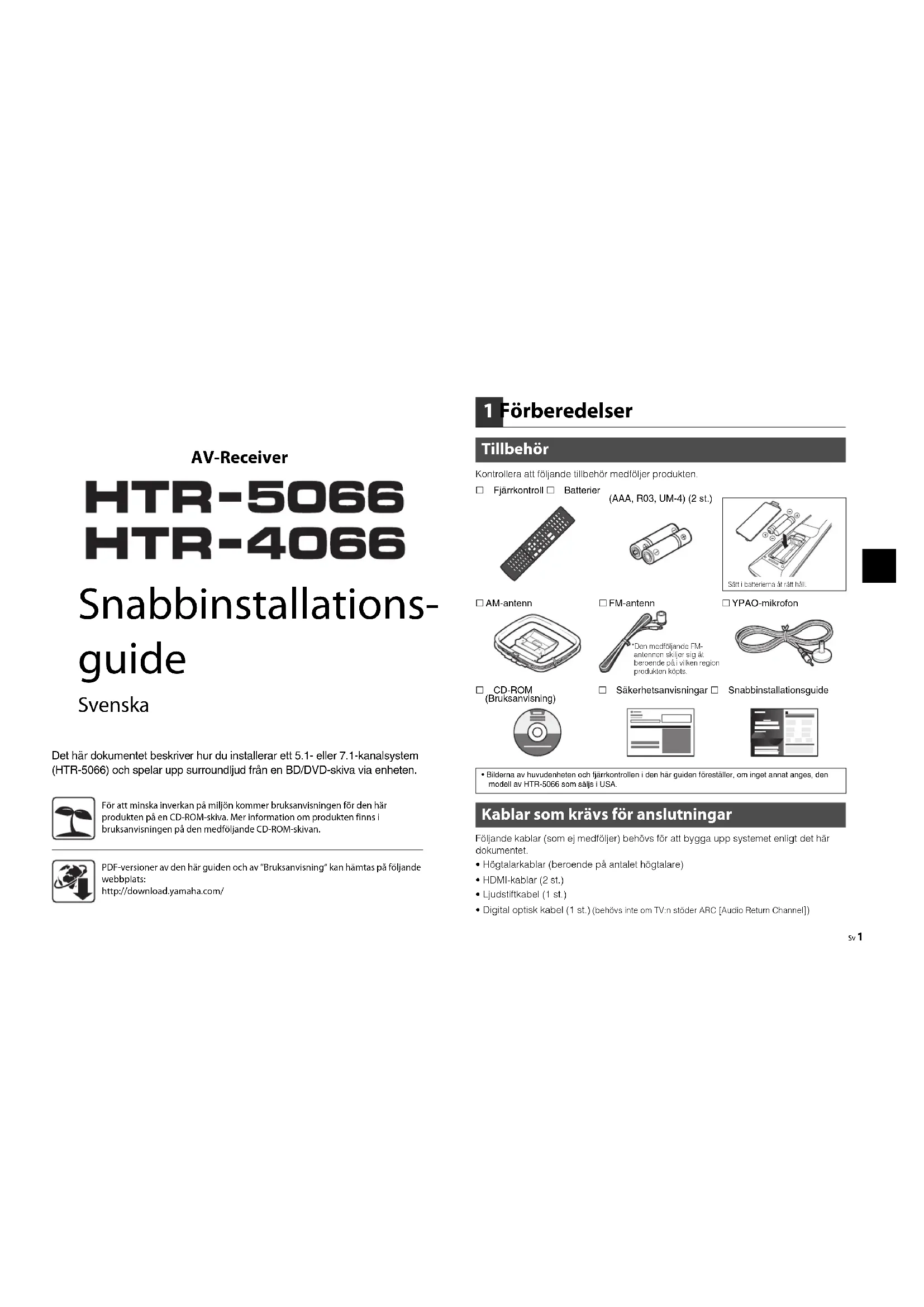

BRUKSANVISNING HTR5066 YAMAHA

Det här dokumentet beskriver hur du installerar ett 5.1- eller 7.1-kanalsystem (HTR-5066) och spelar upp surroundljud från en BD/DVD-skiva via enheten.

För att minska inverkan på miljön kommer bruksanvisningen för den här produkten på en CD-ROM-skiva. Mer information om produkten finns i bruksanvisningen på den medföljande CD-ROM-skivan.

PDF-versioner av den här guiden och av "Bruksanvisning" kan hämtas på följande webbplats: http://download.yamaha.com/

1 Förberedelser

Tillbehör

Kontrollera att följande tillbehör medföljer produkten.

□ Fjärrkontroll □ Batterier

□ Säkerhetsanvisningar □

Snabbin Installationsguide

- Bilderna av huvudenheten och fjärrkontrollen i den här guiden föreställer, om inget annat anges, den modell av HTR-5066 som säljs i USA.

Kablar som krävs för anslutningar

Följande kablar (som ej medföljer) behövs för att bygga upp systemet enligt det här dokumentet.

• Högtalarkablar (beroende på antalet högtalare)
  • HDMI-kablar (2 st.)
  • Ljudstiftkabel (1 st.)
• Digital optisk kabel (1 st.) (behövs inte om TV:n stöder ARC [Audio Return Channel])

2 Placera högtalare

Installera högtalarna i rummet med hjälp av följande diagram som referens.

Mer information om andra högtalarsystem finns i "Bruksanvisning".

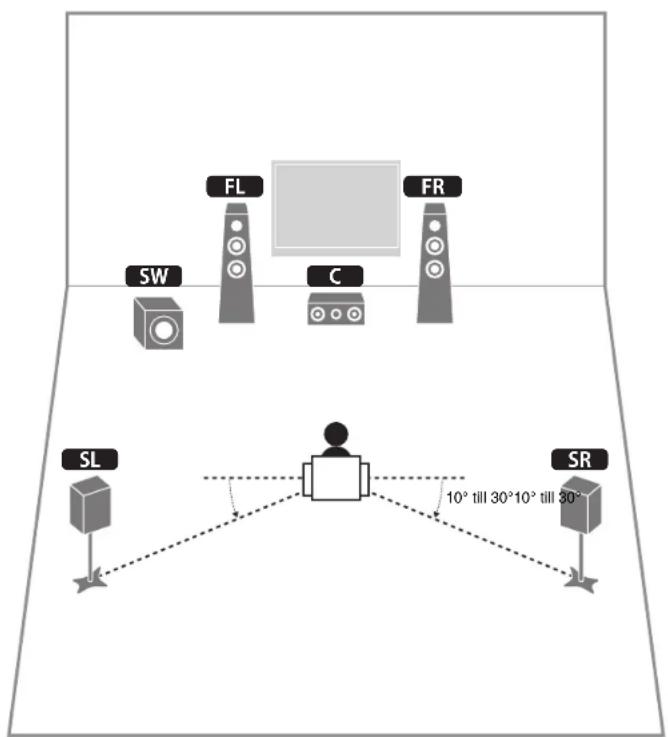

5.1-kanalsystem

SW FL C FR SL SR 10° till 30°10° till 30°

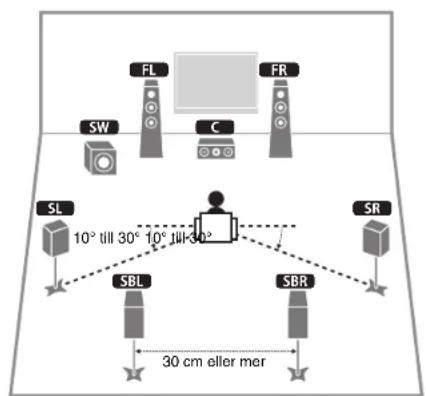

7.1-kanalsystem

(gäller endast HTR-5066)

SW FL FR C SL 10° till 30° 10° till 30° SBL SBR SR 30 cm eller mer

FL Framhögtalare (L)
FR Framhögtalare (R)
C Mitthögtalare
SL Surroundhögtalare (L)
SR Surroundhögtalare (R)
SBL Bakre surroundhögtalare (L)
SBR Bakre surroundhögtalare (R)
SW Subwoofer

3 Ansluta högtalare/subwoofer

• (Endast USA-modellen)
Som standard år receivern konfigurerad för högtalare på 8 ohm. Om du använder högtalare på 6 ohm ska du ställa in högtalarimpedansen på receivern till "6 Ω MIN". Mer information finns i "Ställa in impedansen för högtalare" i "Bruksanvisning".
• (Förutom USA-modelien)
Använd högtalare med en impedans på minst 6.12.
- Använda en subwoofer med inbyggd förstärkare.
- Innan du ansluter högtalama ska du dra ut recelverns nätkabel från vägguttaget och stänga av subwoofern.
- Se till att trädama i högtalarkabeln inte vidrör de andras eller kommer i kontakt med metalldelarna på receivern. Det kan skada receivern eller högtalarna. Om högtalarkablarna kortsluts visas "Check SP Wires" på frontpanelens display när receivern slås på.

■ Ansluta högtalarkablar

Varje högtalarkabel har två ledare. Den ena ledaren används för att ansluta minuskontaklen (-) på receivern till minuskontakten på högtalaren, och den andra används för anslutning av pluskontakterna (+). Om kablarna är färgade för att tydligt visa var die ska kopplas in anskuter du den svarta kabeln till minuskontakten och den andra kabeln till pluskontakterna.

①Skala bort cirka 10 mm av isoleringen från ändarna av högtalarkablarna och tvinna ihop de blottade trådarna i kabeln ordentligt.

②Lossa högtalarkontakten.
③För in de blottade trådarna på högtalarkabeln i öppningen på sidan (uppe till höger eller nere till vänster) av kontakten.
④Dra át utgången.

Använda en banankontakt

(Endast modeller för USA,

Kina. Australien samt

allmänna modeller)

①Dra åt högtalarkontakten.

②För in en banankontakt så långt det går i högtalarkontakten.

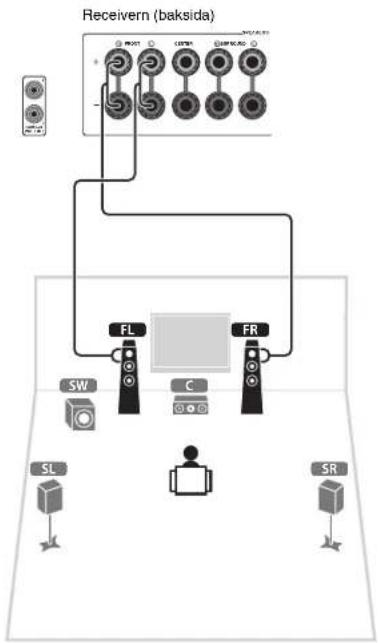

1 Anslut de främre högtalarna (FL/FR) till kontakterna som är märkta med FRONT (L/®).


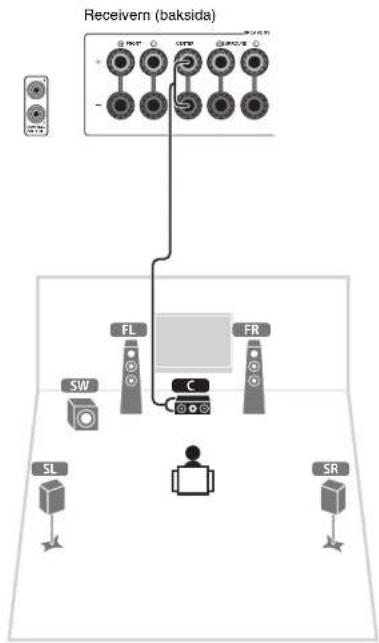

2 Anslut mitthögtalaren (C) till kontakten som är märkt CENTER.


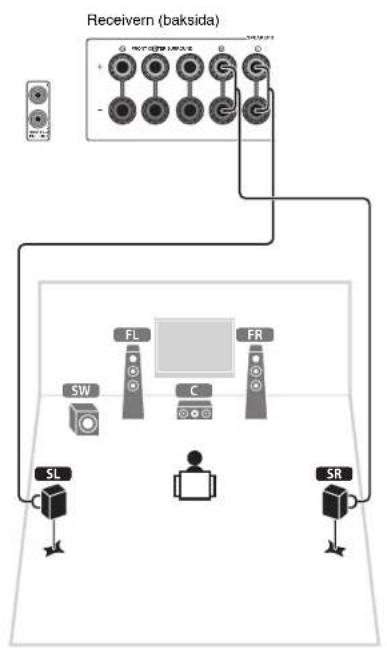

3 Anslut surroundhögtalarna (SL/SR) till kontakterna som är märkta SURROUND BACK (L/R).


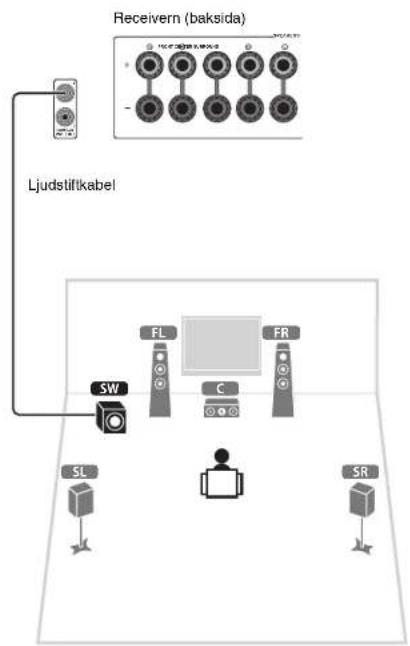

4 Anslut subwoofern (SW) till SUBWOOFER PRE OUT-uttaget.

• Använda en subwoofer med inbyggd förstärkare.


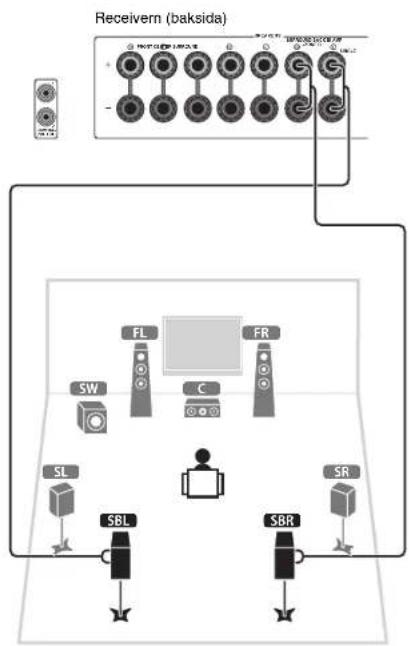

För 7.1-kanalsystem (gäller endast HTR-5066)

Anslut de bakre surroundhögtalarna (SBL/SBR) till SURROUND BACK (L/R)-kontakterna.

Ljudutgång (optisk) TV HDMI-ingång HDMIOPTICAL HDMI HDMI-utgång HDMI BD/DVD-spelare HDMI OUT-jack HDMI 1-jack VOLTAGE SELECTOR (Endast allmän modell) AV 4 (OPTICAL)-jack 4 Till ett vägguttag Receivern (baksida) Slå på receivern YAMAHA Receivern (framsida)

Innan du ansluter nätkabeln (Endast allmän modell).

Se till att du ställer in omkopplingsläget för VOLTAGE SELECTOR i enlighet med den lokala nätspänningen. Nätspänningarna är 110–120/220–240 V växelström, 50/60 Hz.

1

Anslut de externa enheterna till receivern.

①Anslut en BD/DVD-spelare till receivern med en HDMI-kabel.
Om BD/DVD-spelaren redan är ansluten direkt till en TV via en HDMI-kabel, kopplar du ur denna kabel från TV:n och ansluter den i stället till receivern.
②Anslut en TV till receivem med den andra HDMI-kabeln.
③Anslut en TV till receivern med den digitala optiska kabeln.

Denna koppling är nödvändig för att återge TV-ljudet genom receivern. Denna anslutning är inte nödvändig om din TV har stöd för ARC (Audio Return Channel).

④Anslut nätkabeln till ett vägguttag.

Slå på receivern, TV:n och BD/DVD-spelaren.

3

Använd TV:ns fjärrkontroll och ställ in TV-ingången till videosignalen från receivern.

Kopplingarna är färdiga. Fortsätt till nästa sida för optimering av högtalarinställningarna.

!

- Om du ansluter en TV till receivem med en HDMI-kabel kan du konfigurera inställningama på receivem via en meny som visas på TV:n. Du kan dessutom välja ett bildskärmspråk: engelska (standard), japanska, franska, lyska, spanska, ryska, italienska eller kinesiska. Mer information finns i "Bruksanvisning". I den här guiden används engelskspråkiga menyskärmar som exempel.

5 Automatisk optimering av högtalarinställningarna (YPAO)

Med hjälp av funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) identifieras de anslutna högtalarna, och avståndet mellan dem och lyssningsplatsen mäts upp. Sedan optimeras automatiskt högtalarinställningar som volymbalans och akustik till att passa rummet.

• Under mätningen går testlonerna ut på hög volym. Tänk på att små bam kan bli skrämda av testlonerna. Undvik också att använda denna funktion sent på kvällen då det kan vara störande för andra.
• Du kan inte justera volymen under måtningsprocessen.
• Del ska vara så tyst som möjligt i rummel under måtningsprocessen.
  • Anslut inte hôrlurar.
• Stå inte mellan högtalarna och YPAO-mikrofonen medan mätningen pågår (cirka 3 minuter).
• Ställ dig i ett hörn i rummet eller gå ut ur det.

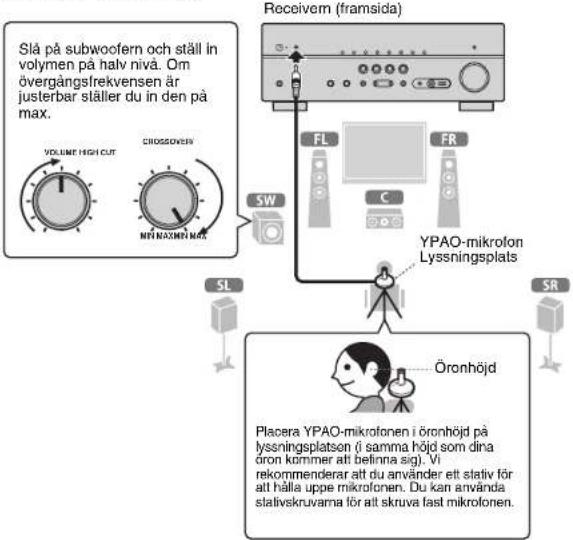

Förbereda för YPAO


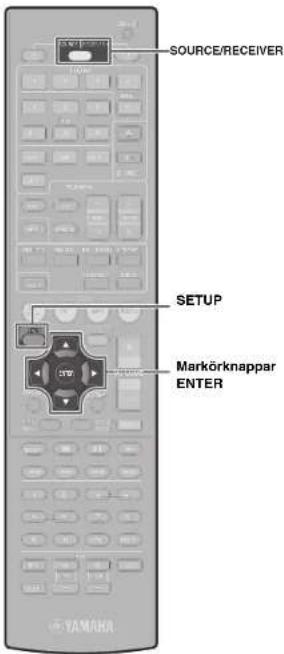

SOURCE/RECEIVER SETUP Markörknappar ENTER YAMAHA

1 Anslut YPAO-mikrofonen till YPAO MIC-jacket på frontpanelen. Följande bild visas.

- Om du vill avbryta kan du antingen koppla ur YPAO-mikrotonen eller använda markörknapparna för att välja "Exit" och sedan trycka på ENTER innan måtningen har påbörjats.

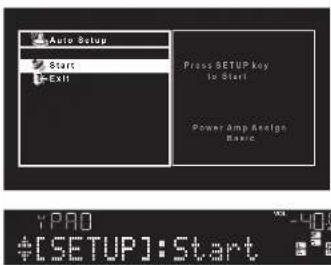

2 Tryck på SETUP när du vill påbörja mätningen. Mätningen påbörjas inom 10 sekunder. Följande skärm visas på TV:n när mätningen är slutförd.

• Om markörknapparna inte fungerar, tryck på SOURCE/RECEIVER (för att lysa upp knappen I orange färg) och använd sedan markörknapparna.
• Om ett felmeddelande (t.ex. E-1) eller varningsmeddelande (t.ex. W-2) visas, se "Felmeddelanden" eller "Varningsmeddelanden" i "Bruksanvisning".
• Om varningsmeddelandet "W-1:Out of Phase" visas, se "Om 'W-1:Out of Phase' visas".

3 Använd markörknapparna (◀/>) för att välja "SAVE" (Save) och tryck sedan på ENTER.

4 Koppla ur YPAO-mikrofonen från receivern.

Optimeringen av högtalarinställningarna är nu färdig.

- Eftersom YPAO-mikrofonen är känslig för värme ska den inte placeras så att den utsätts för direkt solljus eller höga temperaturer (till exempel ovanpå AV-utrustning).

Om "W-1:Out of Phase" visas

Följ instruktionerna nedan för att kontrollera högtalaranslutningarna.

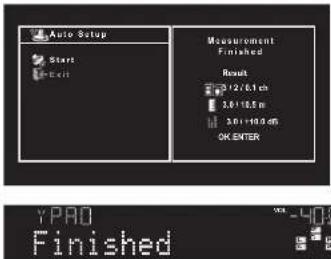

Auto Setup Start Exit Measurement Finished Result 3.2*10.1ch 3.7*10.5m 3.7*10.6dB OK-ENTER N 1.0x1 of Phase Varnings- meddelande

①Titta på indikatorerna på frontdisplayen och se vilken högtalare problemet gäller.

Problemhögtalare (blinkar)

②Kontrollera de kabelanslutningar (+/-) som gjorts för problemhögtalaren.

Om högtalaren är korrekt ansluten:

Beroende på vilken typ av högtalare du använder och rummets beskaffenhet kan detta meddelande visas även om högtalarna är korrekt anslutna.

Gå vidare till steg 3.

Om högtalaren är felaktigt ansluten:

Stäng av receivern och återanslut högtalarkabeln. Gör sedan om YPAO-mätningen igen.

6 Uppspelning av BD/DVD-skivor

Nu är det dags att spela upp en BD/DVD-skiva.

Vi rekommenderar att du använder en skiva som är inspelad med flerkanalljud (5.1-kanaler eller fler) för att kunna uppleva surroundljudet från receivern.

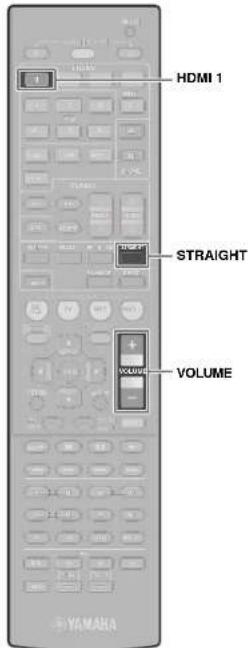

HDMI 1 STRAIGHT VOLUME YUMAHA

1 Tryck på HDMI 1 och välj "HDMI 1" som ingångskälla.

2 Starta uppspelningen på BD/DVD-spelaren.

3 Tryck upprepade gånger på STRAIGHT och välj "STRAIGHT".

4 Tryck på VOLUME för att Justera volymen.

Den grundläggande inställningsprocessen är nu slutförd.

Om surroundljudet inte fungerar

Ljud spelas bara upp ur framhögtalarna vid uppspelning av flerkanalsljud

Kontrollera inställningen för utmatning av digitalt ljud på BD/DVD-spelaren.

Den kan vara inställd på alt mala ut 2-kanalljud (t.ex. PCM).

Inget ljud hörs från en viss högtalare

Se "Felsökning" i "Bruksanvisning".

Många fler funktioner!

Receivern har flera andra funktioner. Mer information om hur du får ut mesta möjliga av din receiver finns i "Bruksanvisning" på den medföljande CD-ROM-skivan.

Ansluta andra uppspelningsenheter

Anslut ljudenheter (till exempel CD-spelare), spelkonsolor, videokameror och många fler.

Välja ljudläge

Välj önskat ljudprogram (CINEMA DSP) eller surrounddekoder som är anpassade för filmer, musik, spel, sportprogram och annat.

Uppspelning från en iPod

Genom att använda den USB-kabel som medföljde din iPod kan du njuta av musiken i den med din receiver.

Lyssna på FM/AM-radio
Spela upp musik från en USB-lagringsenhet
Spela upp nätverksinnehåll
Välja ingångskälla och favoritinställningar samtidigt

Mer information finns i "Vad du kan göra med receivern".
