Sélection simultanée de la source et des paramètres favoris Pour plus d’informations, reportez-vous à la section « Fonctions de l’unité ».De 1Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist.Die folgenden Kabel (nicht mitgeliefert) sind erforderlich, um das in diesem Dokument beschriebene System aufzubauen.• Lautsprecherkabel (je nach Anzahl der Lautsprecher)• HDMI-Kabel (x 2)• Audio-Cinchkabel (x 1)• Optisches Digitalkabel (x 1) (nicht erforderlich, wenn Ihr Fernseher ARC unterstützt [Audio Return Channel

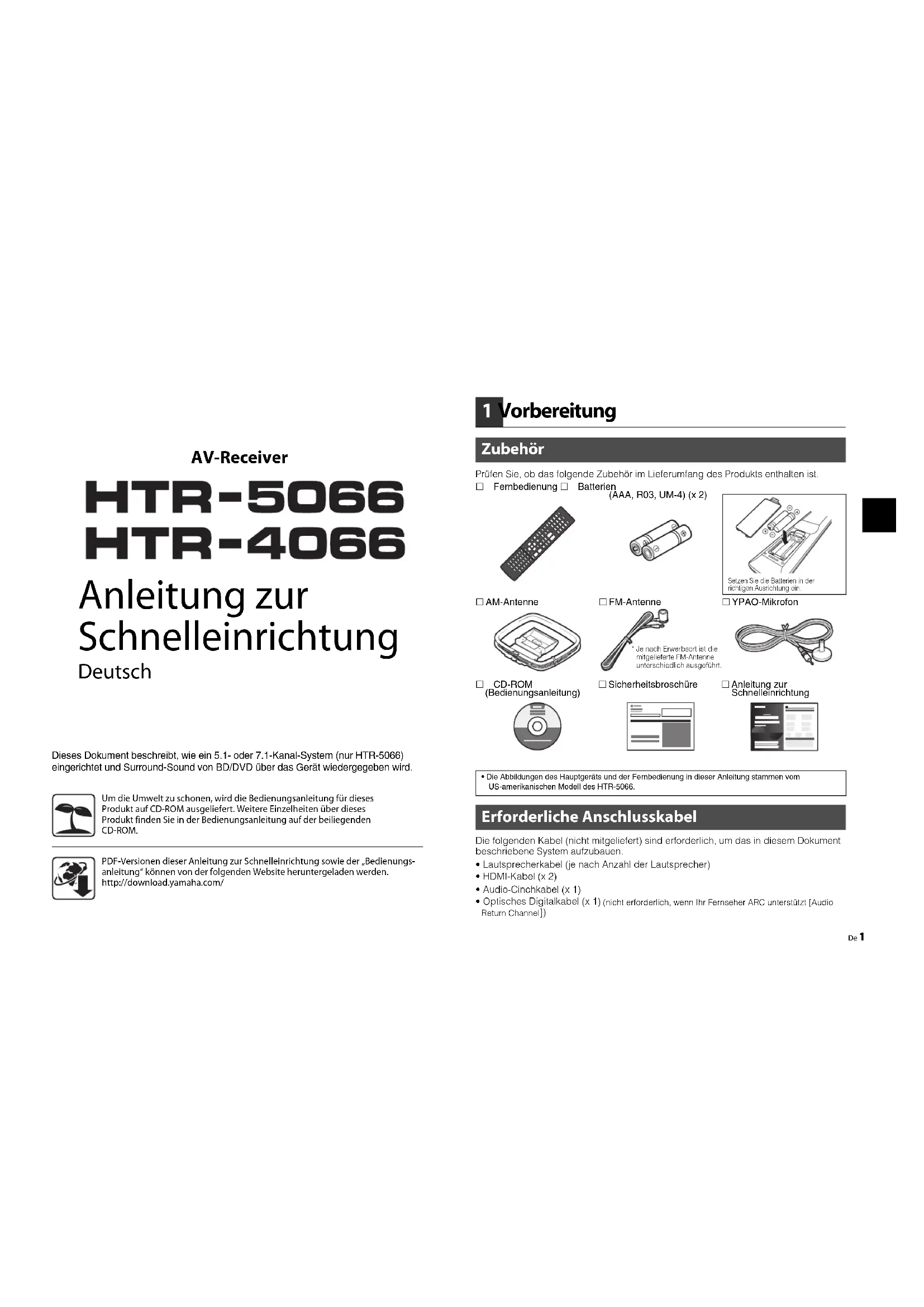

1 Vorbereitung Zubehör Fernbedienung Batterien (AAA, R03, UM-4) (x 2)Setzen Sie die Batterien in der richtigen Ausrichtung ein. AM-Antenne FM-Antenne YPAO-Mikrofon CD-ROM (Bedienungsanleitung) Sicherheitsbroschüre Anleitung zur Schnelleinrichtung• Die Abbildungen des Hauptgeräts und der Fernbedienung in dieser Anleitung stammen vom US-amerikanischen Modell des HTR-5066.* Je nach Erwerbsort ist die mitgelieferte FM-Antenne unterschiedlich ausgeführt. Erforderliche Anschlusskabel Anleitung zur Schnelleinrichtung Deutsch AV-Receiver Dieses Dokument beschreibt, wie ein 5.1- oder 7.1-Kanal-System (nur HTR-5066) eingerichtet und Surround-Sound von BD/DVD über das Gerät wiedergegeben wird.Um die Umwelt zu schonen, wird die Bedienungsanleitung für dieses Produkt auf CD-ROM ausgeliefert. Weitere Einzelheiten über dieses Produkt finden Sie in der Bedienungsanleitung auf der beiliegenden CD-ROM.PDF-Versionen dieser Anleitung zur Schnelleinrichtung sowie der „Bedienungs-anleitung“ können von der folgenden Website heruntergeladen werden.http://download.yamaha.com/2 De2 De Stellen Sie die Lautsprecher im Raum auf, während Sie sich an der folgenden Abbildung orientieren. Informationen zu anderen Lautsprechersystemen entnehmen Sie bitte der „Bedienungsanleitung“. 1 Front-Lautsprecher (L) 2 Front-Lautsprecher (R) 3 Center-Lautsprecher 4 Surround-Lautsprecher (L) 5 Surround-Lautsprecher (R) 6 Hinterer Surround-Lautsprecher (L) 7 Hinterer Surround-Lautsprecher (R) 9 Subwoofer 2 Aufstellen der Lautsprecher 5.1-Kanal-System

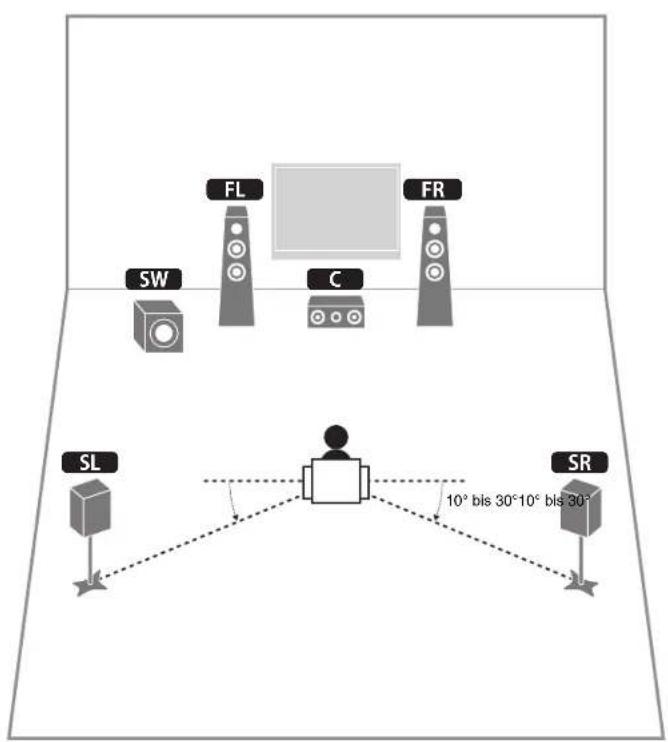

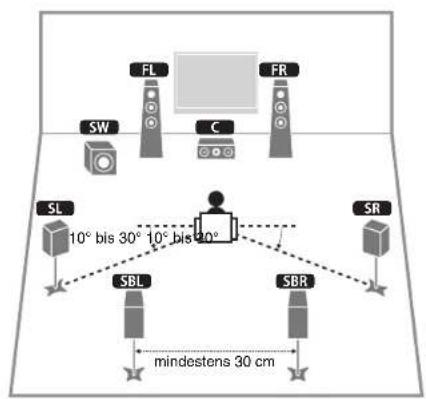

10° bis 30°10° bis 30° 7.1-Kanal-System (nur HTR-5066)

mindestens 30 cm10° bis 30° 10° bis 30°De 3 ■ Anschließen der Lautsprecherkabel Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (–) Anschluss von Gerät und Lautsprecher angeschlossen, die andere am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um Verwechslungen zu verhindern, sollten Sie die schwarz gefärbte Ader an der negativen Polklemme und die andere Ader an der positiven Polklemme anschließen. Entfernen Sie vom Ende jedes Lautsprecherkabels circa 10 mm der Isolierung, und verdrehen Sie die Metallfäden der blanken Litze möglichst fest miteinander. Lösen Sie die Lautsprecherklemme. Führen Sie die blanke Litze des Lautsprecherkabels in die seitliche Öffnung (oben rechts oder unten links) der Klemme ein. Ziehen Sie die Klemme fest.Verwenden eines Bananensteckers(nur US-amerikanisches, chinesisches, australisches und Universalmodell)a Ziehen Sie die Lautsprecherklemme fest. Stecken Sie einen Bananenstecker in die Öffnung an der Schraubklemme. Schließen Sie die Front-Lautsprecher (

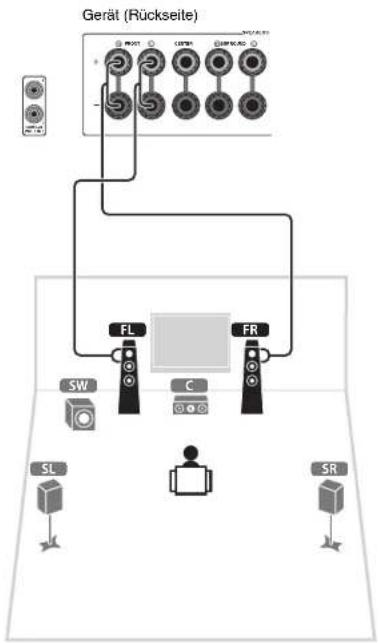

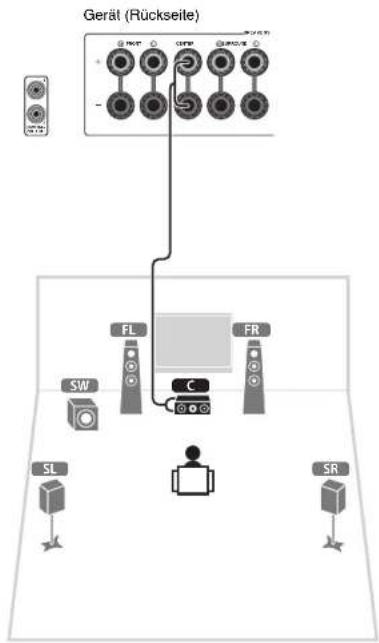

-Buchsen an. Schließen Sie den Center-Lautsprecher (3) an der CENTER-Buchse an. 3 Anschließen von Lautsprechern und Subwoofer

• (nur US-amerikanisches Modell)Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die Lautsprecherimpedanz-Einstellung auf „6 Ω MIN“ ein. Näheres siehe unter „Einstellen der Lautsprecherimpedanz” in der „Bedienungsanleitung“.• (außer US-amerikanisches Modell)Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 6

• Verwenden Sie einen Subwoofer mit integriertem Verstärker.• Bevor Sie die Lautsprecher anschließen, trennen Sie das Netzkabel des Geräts von der Netzspannungsversorgung, und schalten Sie den Subwoofer aus.• Achten Sie darauf, dass die Leitungsadern des Lautsprecherkabels nicht einander berühren und auch nicht mit metallenen Bereichen am Gerät in Kontakt kommen. Dadurch könnten das Gerät oder die Lautsprecher beschädigt werden. Im Fall eines Kurzschlusses der Lautsprecherkabel wird die Meldung „Check SP Wires“ auf dem Frontblende-Display angezeigt, wenn das Gerät einschaltet wird. FRONT

Gerät (Rückseite)4 De

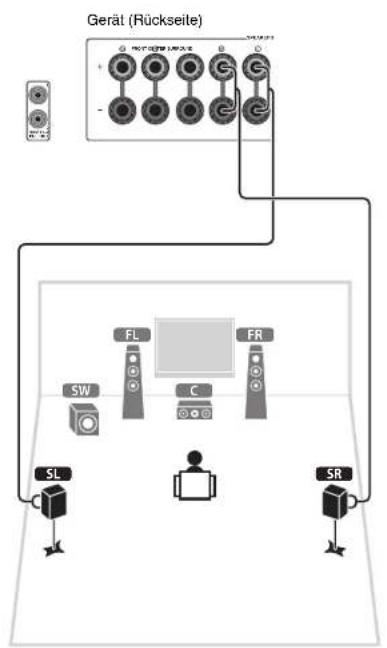

Schließen Sie die Surround-Lautsprecher (4/5) an den SURROUND (//\) -Buchsen an.

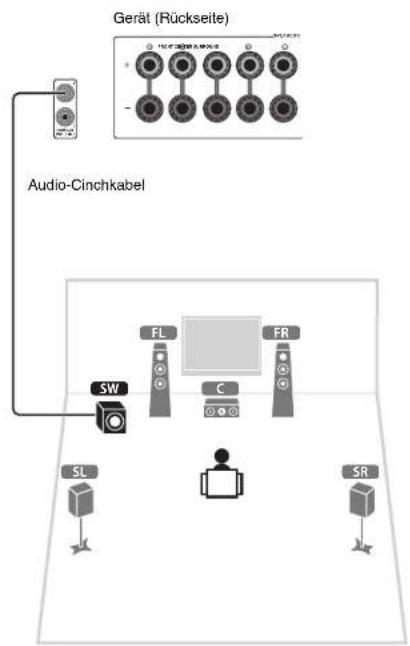

Schließen Sie den Subwoofer (9) an der SUBWOOFER PRE OUT -Buchse an.

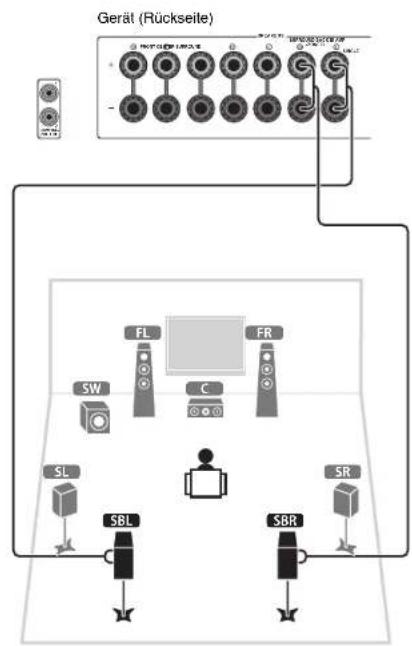

• Verwenden Sie einen Subwoofer mit integriertem Verstärker. Schließen Sie die hinteren Surround-Lautsprecher

Audio-Cinchkabel Gerät (Rückseite) Bei einem 7.1-Kanal-System (nur HTR-5066) FRONT CENTER SURROUNDSINGLESURROUND BACK BI AMP/ZONE B SPEAKERSSUBWOOFERPRE OUT

Gerät (Rückseite)De 5 4 Anschließen externer Geräte FRONT CENTER SURROUNDS NGLESURROUND BACK/BI AMPZONE B AV 1 AV 2 AV 3 AV 5 AV 6 OPT C L OAX AL C AX AL O TCAL

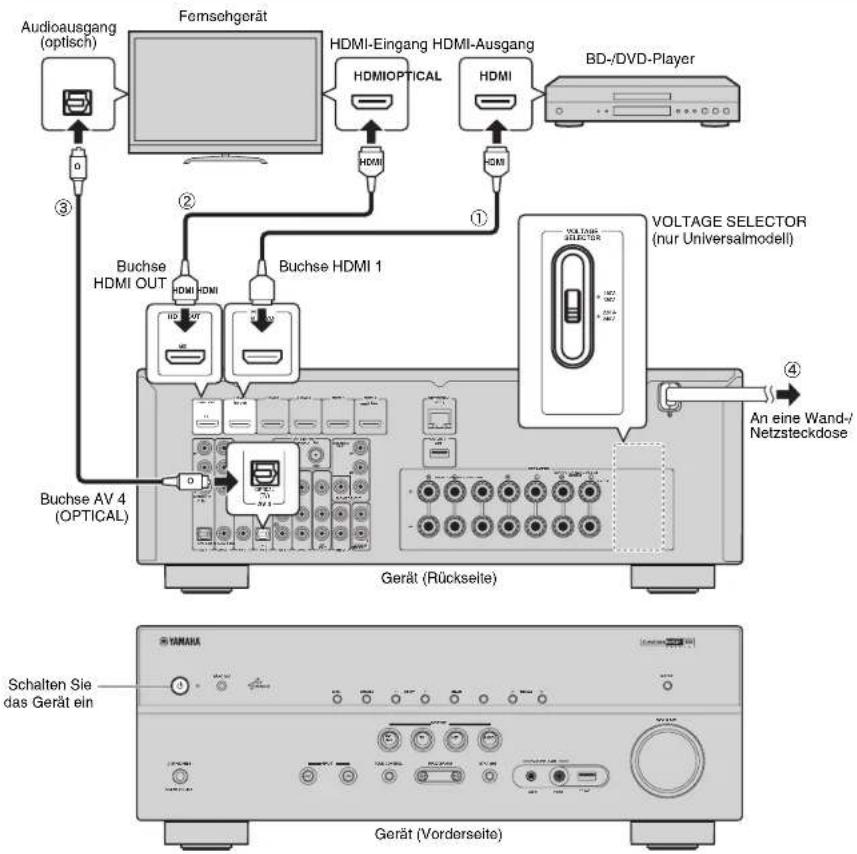

Fernsehgerät Audioausgang (optisch) HDMI-Eingang HDMI-Ausgang BD-/DVD-Player Buchse HDMI OUT Buchse HDMI 1 Buchse AV 4 (OPTICAL) Gerät (Rückseite) An eine Wand-/ Netzsteckdose Schalten Sie das Gerät ein Gerät (Vorderseite) VOLTAGE SELECTOR (nur Universalmodell)

Schließen Sie die externen Geräte am Gerät an. a Schließen Sie einen BD-/DVD-Player über ein HDMI- Kabel am Gerät an. Wenn der BD-/DVD-Player über ein HDMI-Kabel momentan direkt an einem Fernseher angeschlossen ist, ziehen Sie das Kabel vom Fernseher ab und schließen Sie es stattdessen an diesem Gerät an. b Schließen Sie über ein weiteres HDMI-Kabel einen Fernseher am Gerät an. c Schließen Sie über ein optisches Digitalkabel einen Fernseher am Gerät an. Diese Verbindung ist erforderlich, damit der Fernsehton am Gerät verfügbar ist. Diese Verbindung ist nicht erforderlich, wenn Ihr Fernseher ARC unterstützt (Audio Return Channel).

Schließen Sie das Netzkabel an einer Netzsteckdose an.

• Informationen über den Anschluss von Radioantennen oder anderen externen Geräten entnehmen Sie bitte dem Abschnitt „VORBEREITUNGEN“ in der „Bedienungsanleitung“.

Schalten Sie das Gerät, den Fernseher sowie den BD-/DVD-Player ein.

Schalten Sie mittels der Fernbedienung des Fernsehers dessen Eingang so um, dass das Videosignal vom Gerät angezeigt wird. Alle Verbindungen wurden hergestellt. Lesen Sie weiter auf der nächsten Seite, um die Lautsprechereinstellungen zu optimieren.

• Wenn Sie einen Fernseher über ein HDMI-Kabel mit dem Gerät verbunden haben, können Sie die Einstellungen des Geräts über das auf dem Fernsehbildschirm angezeigte Menü vornehmen. Außerdem können Sie die gewünschte Sprache des Bildschirmmenüs auswählen: Englisch (Grundeinstellung), Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch. Näheres finden Sie in der „Bedienungsanleitung“. In dieser Anleitung zur Schnelleinrichtung werden beispielhaft Abbildungen der englischen Menübildschirme verwendet. Vor Anschluss des Netzkabels (nur Universalmodell) Achten Sie darauf, die Stellung des Schalters VOLTAGE SELECTOR entsprechend der örtlichen Netzspannung einzustellen. Mögliche Spannungen sind 110–120/220–240 V (U~), 50/60 Hz.6 De Bei Einsatz der Funktion Yamaha Parametric room Acoustic Optimizer (YPAO; Parametrische Raumakustikoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von Ihrer Hörposition / Ihren Hörpositionen und optimiert dann automatisch die Lautsprechereinstellungen, wie Lautstärkebalance und akustische Parameter, passend zu Ihrem Raum. Vorbereitungen für YPAO 5 Automatische Optimierung der Lautsprechereinstellungen (YPAO)

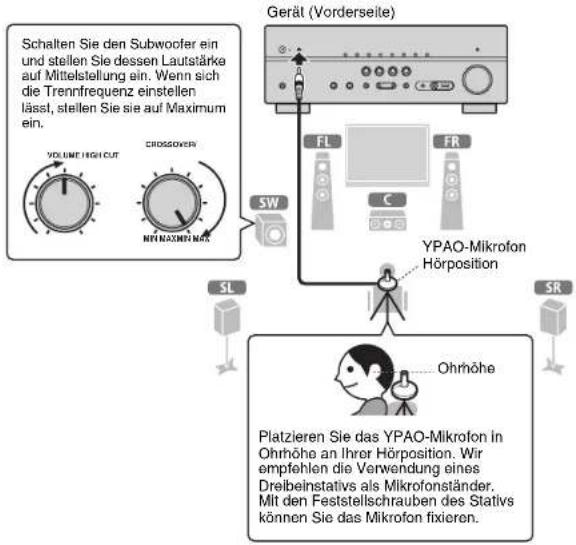

• Während der Messung werden sehr laute Testtöne ausgegeben. Sorgen Sie dafür, dass kleine Kinder sich nicht über die Testtöne erschrecken. Verwenden Sie diese Funktion auch nicht nachts, wenn andere Personen gestört werden könnten.• Während der Messung können Sie die Lautstärke nicht einstellen.• Sorgen Sie während der Messung für absolute Stille im Raum.• Schließen Sie keinen Kopfhörer an.• Stellen Sie sich während des Messvorgangs nicht zwischen die Lautsprecher und das YPAO-Mikrofon (etwa 3 Minuten lang).• Gehen Sie in eine Raumecke, oder verlassen Sie den Raum.VOLUME HIGH CUTCROSSOVER/MIN MAXMIN MAX Gerät (Vorderseite) Platzieren Sie das YPAO-Mikrofon in Ohrhöhe an Ihrer Hörposition. Wir empfehlen die Verwendung eines Dreibeinstativs als Mikrofonständer. Mit den Feststellschrauben des Stativs können Sie das Mikrofon fixieren. YPAO-Mikrofon Hörposition Ohrhöhe Schalten Sie den Subwoofer ein und stellen Sie dessen Lautstärke auf Mittelstellung ein. Wenn sich die Trennfrequenz einstellen lässt, stellen Sie sie auf Maximum ein.

Schließen Sie das YPAO-Mikrofon an der Buchse YPAO MIC an der Frontblende an. Es erscheint der folgende Bildschirm.

• Um den Vorgang abzubrechen, ziehen Sie das YPAO-Mikrofon ab, oder verwenden Sie die Cursortasten zur Auswahl von „Exit“, und drücken Sie ENTER, bevor Sie die Messung starten.

Um den Messvorgang sofort zu starten, drücken Sie SETUP. Die Messung startet nach 10 Sekunden. Die folgende Anzeige erscheint nach der Messung auf dem Fernsehbildschirm. Auto SetupStart Exit Press SETUP key to StartPower Amp AssignBasic VOL

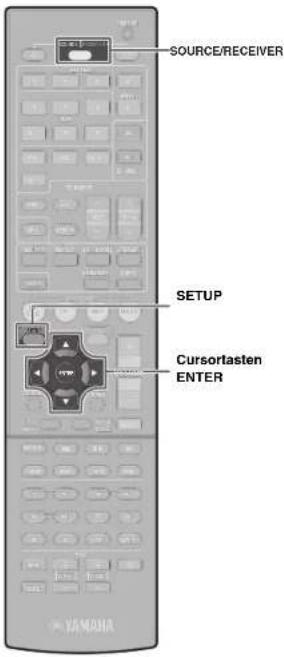

SOURCE/RECEIVERCursortastenENTERSETUPDe 7• Wenn die Cursortasten nicht funktionieren, drücken Sie SOURCE/RECEIVER (so dass die Taste orange leuchtet), und betätigen Sie dann die Cursortasten.• Wenn eine Fehlermeldung (z. B. E-1) oder ein Warnhinweis (z. B. W-2) erscheint, lesen Sie „Fehlermeldungen“ oder „Warnmeldungen“ in der „Bedienungsanleitung“.• Wenn die Warnmeldung „W-1:Out of Phase“ erscheint, lesen Sie „Wenn „W-1:Out of Phase“ erscheint“.

Verwenden Sie die Cursortasten (e/r) zur Auswahl von „SAVE“ (Save), und drücken Sie ENTER.

Ziehen Sie das YPAO-Mikrofon vom Gerät ab. Die Optimierung der Lautsprechereinstellungen ist damit abgeschlossen. Gehen Sie wie folgt vor, um die Lautsprecherverbindungen zu prüfen. a Prüfen Sie, ob eine der Lautsprecheranzeigen im Frontblende-Display blinkt, um einen problematischen Lautsprecher anzuzeigen.b Prüfen Sie die Kabelverbindungen (+/–) des problematischen Lautsprechers. Wenn der Lautsprecher richtig angeschlossen ist: Je nach Art der Lautsprecher oder Umgebung kann diese Meldung auch dann erscheinen, wenn die Lautsprecher richtig angeschlossen sind. Fahren Sie fort mit Schritt 3. Wenn der Lautsprecher falsch angeschlossen ist: Schalten Sie das Gerät aus, korrigieren Sie den Anschluss des Lautsprecherkabels, und führen Sie dann die YPAO-Messung erneut durch.

• Da das YPAO-Mikrofon wärmeempfindlich ist, legen Sie das Mikrofon nicht an Orten ab, an denen es direktem Sonnenlicht oder hohen Temperaturen ausgesetzt wäre (z. B. auf AV-Geräten).Auto SetupStart Exit Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dB SAVE VOL

W-1:PHASE Problematischer Lautsprecher (blinkt)8 De Wir werden jetzt eine BD/DVD abspielen. Wir empfehlen, mehrkanaliges Audio (5.1-Kanal oder mehr) abzuspielen, um den vom Gerät erzeugten Surround-Sound erleben zu können.

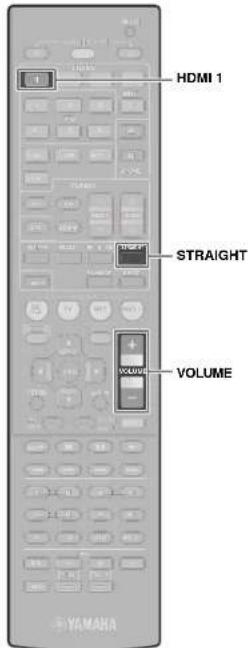

Drücken Sie HDMI 1 zum Anwählen von „HDMI 1“ als Eingangsquelle.

Starten Sie die Wiedergabe am BD/DVD-Player.

Drücken Sie mehrmals hintereinander STRAIGHT, um „STRAIGHT“ auszuwählen.

Drücken Sie VOLUME, um die Lautstärke einzustellen. Die Grundeinstellungen sind jetzt abgeschlossen. Tonsignale werden bei der mehrkanaligen Audiowiedergabe nur von den Front-Lautsprechern ausgegeben Prüfen Sie die Einstellungen für die digitale Audioausgabe am BD-/DVD-Player. Es könnte eine 2-Kanal-Ausgabe gewählt sein (z. B. PCM). Aus einem bestimmten Lautsprecher kommt kein Ton Siehe „Problembehebung“ in der „Bedienungsanleitung“. 6 Wiedergabe einer BD/DVD SCENERETURNVOLUMEENHANCERD RECTHDMIMHLTUNEFMNFOMEMOAMPRESET

HDMI 1STRAIGHTVOLUME Wenn der Surround-Sound nicht zu hören ist

Volume -30.0dB VOL Viele weitere Funktionen! Das Gerät bietet verschiedene weitere Funktionen. Bitte lesen Sie nach in der „Bedienungsanleitung“ auf der mitgelieferten CD-ROM, um das Beste aus dem Gerät herauszuholen. Anschließen anderer Wiedergabegeräte Schließen Sie Audiogeräte (wie CD-Player), Spielekonsolen, Camcorder und viele andere Geräte an. Auswählen des Klangmodus Wählen Sie das gewünschte Klangprogramm (CINEMA DSP) oder einen der Surround-Dekoder, welche für Filme, Musik, Spiele, Sportübertragungen und weitere Inhalte geeignet sind. Wiedergabe vom iPod Über ein mit dem iPod geliefertes USB-Kabel können Sie Musik vom iPod am Gerät abspielen.

FM-/AM-Radio (UKW/MW) hören ■ Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik

Wiedergabe von Inhalten vom Netzwerk
