HTR5066 - Amplificador de cine en casa YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador-sintonizador de audio y vídeo (Receptor AV)
Modelo	HTR-5066
Marca	YAMAHA
Canales	7.1 (compatible con 5.1 y 7.1 canales)
Potencia de salida	100 W por canal (6 ohmios, 1 kHz, 0,9% DHT)
Entradas HDMI	4 (HDMI 1 a 4)
Salida HDMI	1 (compatible con ARC)
Entradas de audio óptico	1 (AV 4)
Salida de subwoofer	1 (SUBWOOFER PRE OUT)
Calibración acústica	YPAO (Yamaha Parametric Room Acoustic Optimizer)
Formatos de audio	Dolby TrueHD, DTS-HD Master Audio, etc.
Radio FM/AM	Sí (antenas incluidas)
Conectividad de red	No (reproductor USB y iPod mediante cable)
Dimensiones (An x Al x Pr)	435 x 151 x 365 mm
Peso	9,5 kg
Alimentación	CA 110-120/220-240 V, 50/60 Hz (selector de voltaje)
Consumo eléctrico	320 W (en espera: 0,3 W)
Accesorios incluidos	Control remoto, pilas, CD-ROM (manual de instrucciones), micrófono YPAO, antenas AM/FM, guía de configuración rápida, folleto de seguridad
Mantenimiento	Limpiar con un paño suave y seco. No utilizar disolventes.
Seguridad	No exponer a la humedad. Desconectar antes de limpiar. Utilizar solo en el rango de voltaje indicado.
Reparabilidad	Piezas de repuesto disponibles a través del servicio autorizado de Yamaha. Se recomienda reparación por profesional.

Preguntas frecuentes - HTR5066 YAMAHA

¿Cómo configurar el sistema de altavoces 5.1 o 7.1 en el HTR-5066?

Siga la Guía de configuración rápida incluida. Conecte los altavoces frontales (FL/FR) a los terminales FRONT, el altavoz central a CENTER, los altavoces surround (SL/SR) a SURROUND, y para 7.1, los altavoces traseros (SBL/SBR) a SURROUND BACK. Conecte el subwoofer a la toma SUBWOOFER PRE OUT. Utilice cables de altavoz adecuados y respete las polaridades (+/-).

¿Cómo usar la función YPAO para optimizar el sonido?

Conecte el micrófono YPAO incluido a la toma YPAO MIC en el panel frontal. Colóquelo a la altura de los oídos en su posición de escucha. Presione SETUP para iniciar la medición. Los ajustes de los altavoces se optimizarán automáticamente. Guarde los ajustes con SAVE y desconecte el micrófono.

¿Qué hacer si aparece el mensaje 'W-1: Out of Phase'?

Este mensaje indica una inversión de polaridad en un altavoz. Observe la pantalla para identificar el altavoz defectuoso (indicador parpadeante). Verifique que los cables + y - estén correctamente conectados a los terminales de la unidad y del altavoz. Si todo es correcto, el mensaje puede aparecer según el tipo de altavoz; puede ignorarlo.

¿Cómo conectar un reproductor de BD/DVD y un televisor?

Conecte el reproductor de BD/DVD a la unidad mediante un cable HDMI en la entrada HDMI 1. Conecte el televisor a la salida HDMI OUT de la unidad. Si su televisor no es compatible con ARC, conecte también una salida de audio óptico del televisor a la entrada AV 4 (OPTICAL) de la unidad. Luego seleccione la fuente HDMI 1 en el amplificador.

¿Por qué no funciona el sonido envolvente?

Asegúrese de que el reproductor de BD/DVD esté configurado para emitir una señal de audio multicanal (Bitstream) y no PCM estéreo. En el amplificador, presione STRAIGHT para seleccionar el modo de reproducción directa. Verifique también que los altavoces estén correctamente conectados y que se haya ejecutado la función YPAO.

¿Cómo escuchar la radio FM/AM?

Conecte las antenas de FM y AM incluidas. Presione la tecla SOURCE/RECEIVER y luego seleccione la fuente TUNER. Use las teclas de cursor para buscar emisoras. Puede almacenar hasta 40 emisoras preestablecidas.

¿Puedo conectar un iPod o una memoria USB?

Sí, para un iPod, use el cable USB provisto con el iPod y conéctelo al puerto USB en la parte frontal de la unidad. Para una memoria USB, conéctela directamente. Seleccione la fuente USB para escuchar música. Tenga en cuenta que algunos formatos pueden no ser leídos.

¿Cómo ajustar la impedancia de los altavoces si uso altavoces de 6 ohmios?

Para los modelos estándar y de EE. UU., la unidad está configurada por defecto para 8 ohmios. Si usa altavoces de 6 ohmios, debe cambiar el ajuste de impedancia. Consulte el manual de instrucciones completo (CD-ROM) para el procedimiento. En general, debe acceder al menú de configuración y ajustar 'Speaker Impedance' a '6 Ω MIN'.

¿Qué hacer si la unidad no se enciende?

Verifique que el cable de alimentación esté correctamente enchufado a una toma de corriente funcional. Para los modelos estándar, asegúrese de que el selector de voltaje (VOLTAGE SELECTOR) esté ajustado al voltaje local (110-120V o 220-240V). Si el problema persiste, contacte a un servicio autorizado de Yamaha.

¿Dónde encontrar el manual de instrucciones completo?

El manual de instrucciones completo se proporciona en el CD-ROM incluido. También puede descargarlo en formato PDF en el sitio web de Yamaha: http://download.yamaha.com/. Busque el modelo HTR-5066.

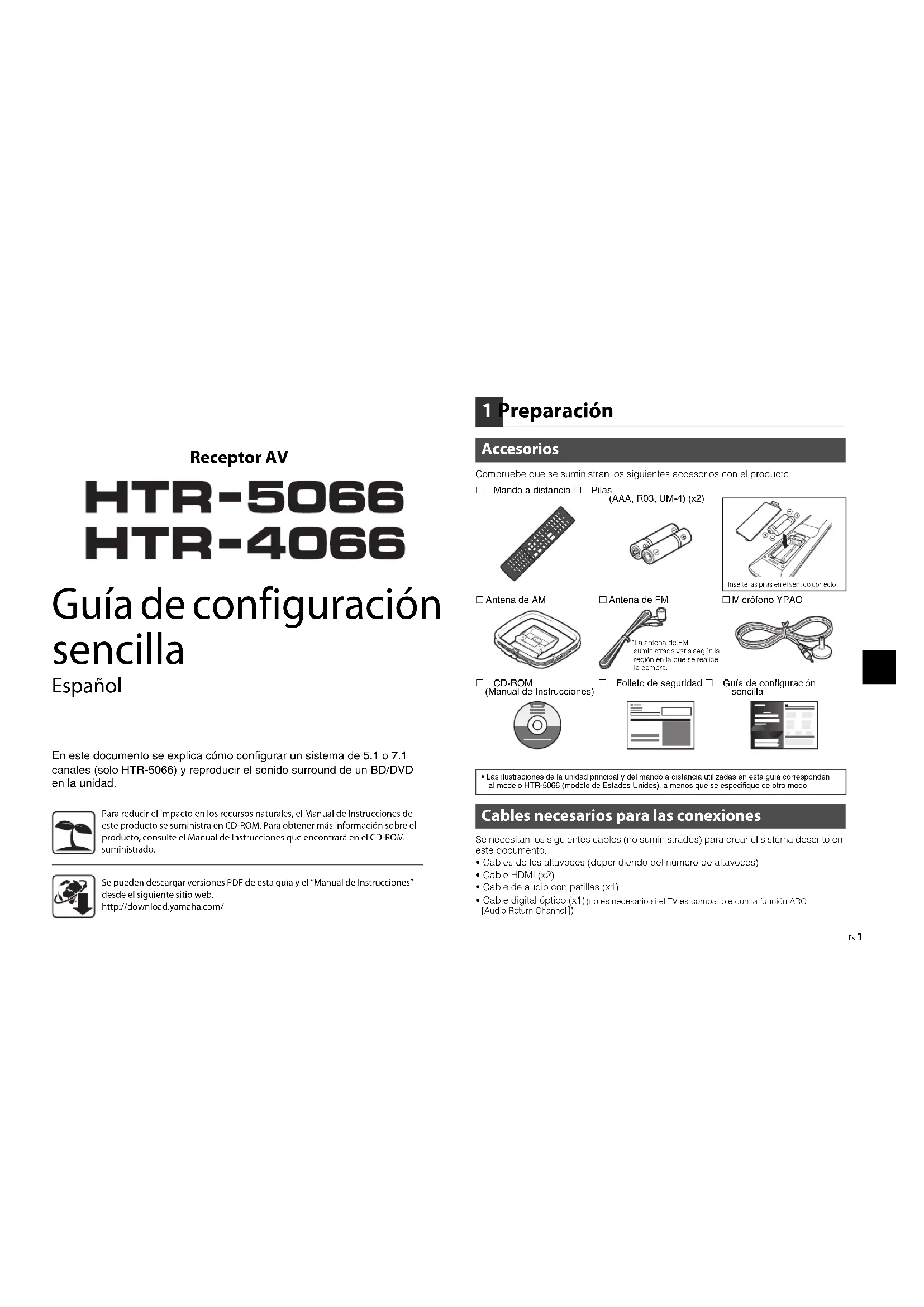

MANUAL DE USUARIO HTR5066 YAMAHA

Guía de configuración sencilla

Español

En este documento se explica cómo configurar un sistema de 5.1 o 7.1 canales (solo HTR-5066) y reproducir el sonido surround de un BD/DVD en la unidad.

Para reducir el impacto en los recursos naturales, el Manual de Instrucciones de este producto se suministra en CD-ROM. Para obtener más información sobre el producto, consulte el Manual de Instrucciones que encontrará en el CD-ROM suministrado.

Se pueden descargar versiones PDF de esta guía y el "Manual de Instrucciones" desde el siguiente sitio web. http://download.yamaha.com/

1 Preparación

Accesorios

Compruebe que se suministran los siguientes accesorios con el producto.

□ Mando a distancia □ Pilas (

□ CD-ROM (Manual de Instrucciones)

□ Folleto de seguridad □

Guía de configuración sencilla

- Las ilustraciones de la unidad principal y del mando a distancia utilizadas en esta guía corresponden al modelo HTR-5066 (modelo de Estados Unidos), a menos que se especifique de otro modo.

Cables necesarios para las conexiones

Se necesitan los siguientes cables (no suministrados) para crear el sistema descrito en este documento.

• Cables de los altavoces (dependiendo del número de altavoces)
• Cable HDMI (x2)
• Cable de audio con patillas (x1)
• Cable digital óptico (x1) (no es necesario si el TV es compatible con la función ARC [Audio Rotum Channel])

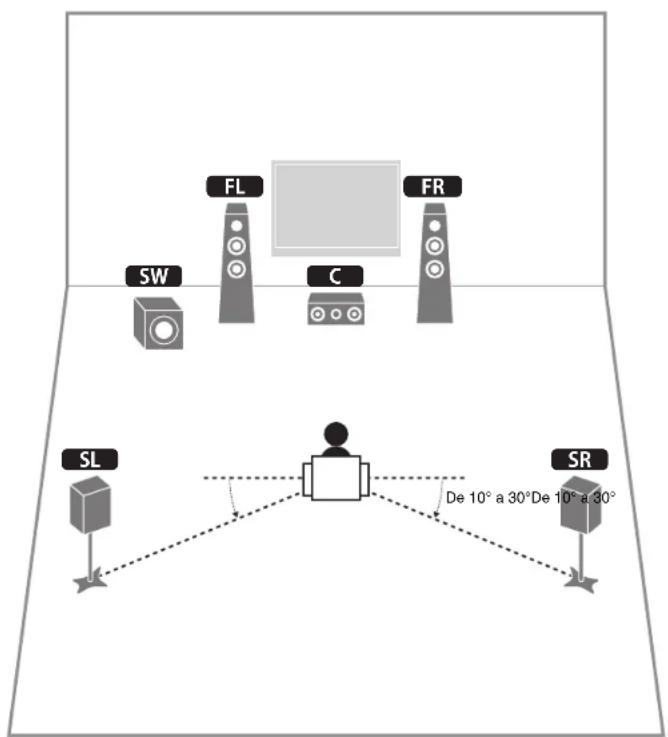

2 Colocación de los altavoces

Instale los altavoces en la sala con ayuda del diagrama siguiente como referencia.

Para obtener información sobre otros sistemas de altavoces, consulte el "Manual de Instrucciones".

Sistema de 5.1 canales

3 Conexión de los altavoces y el subgraves

• (Solo el modelo de EE. UU.)
Según sus ajustes predeterminados, la unidad está configurada para altavoces de 8 Ω Si conecta altavoces de 6 Ω ajuste la impedancia de los altavoces de la unidad en "6 Ω MIN". Para conocer más detalles, consulte "Ajuste de la impedancia de los altavoces" en el "Manual de Instrucciones".
• (Excepto el modelo de EE. UU.)
Utilice altavoces con una impedancia de al menos 6 Ω.
- Utilice un subwoofer que disponga de un amplificador incorporado. - Antes de conectar los altavoces, retire el cable de alimentación de la unidad de la toma de CA y apague el altavoz de subgraves.
- Asegúrese de que los hilos del núcleo del cable del altavoz no se tocan entre sí o de que no entran en contacto con las zonas metálicas de esta unidad. Esto puede dañar la unidad o los altavoces. Si se produce un cortocircuito en los cables de los altavoces, aparecerá "Check SP Wires" en el visor delantero cuando se enciende la unidad.

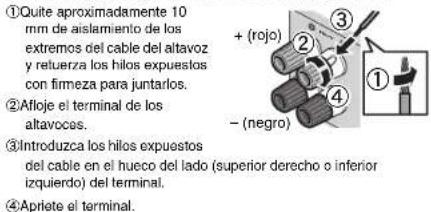

■ Conexión de los cables de los altavoces

Los cables de los altavoces tienen dos hilos. Uno es para conectar los terminales negativos ( ) de la unidad y el altavoz y el otro para los terminales positivos (+). Si los hilos están codificados por colores para evitar confusiones, conecte el hilo negro en los terminalos negativos y el otro kilo en los terminalos positivos.

①Quite aproximadamente 10

mm de aislamiento de los extremos del cable del altavoz y retuerza los hilos expuestos con firmeza para juntarlos.

②Afloje el terminal de los altavocas.

③Introduzca los hilos expuestos

del cable en el hueco del lado (superior derecho o inferior izquierdo) del terminal.

④Apriete el terminal.

Utilización de un conector tipo banana

(Solo modelos de EE.UU... China, Australia y general)

①Apriete el terminal de los altavoces.

②Inserte un conector tipo banana en el extremo del terminal.

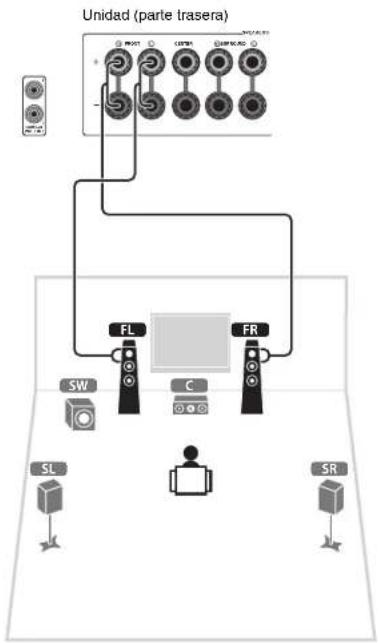

1 Conecte los altavoces delanteros (FL/FR) a los terminales FRONT (L/R).


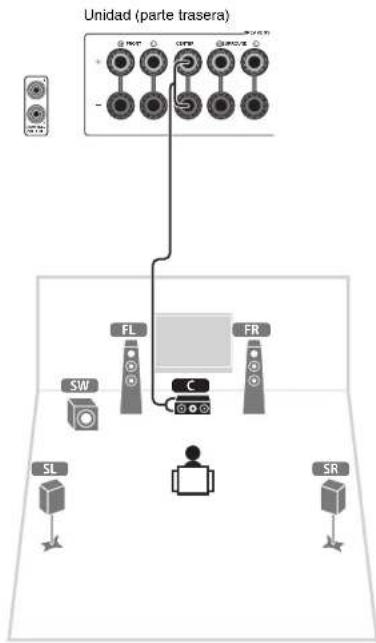

2 Conecte el altavoz central (C) al terminal CENTER.


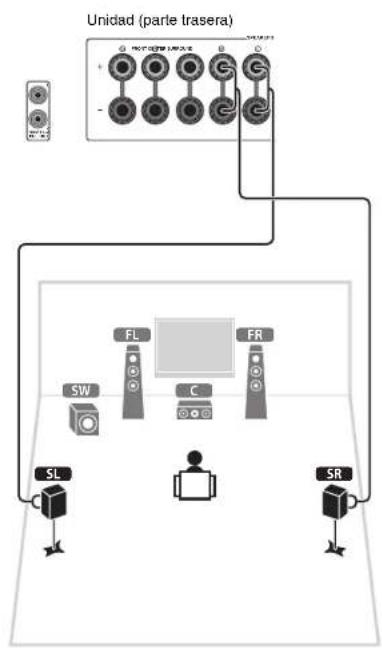

3 Conecte los altavoces surround (SL/SR) a los terminales SURROUND (L/®).


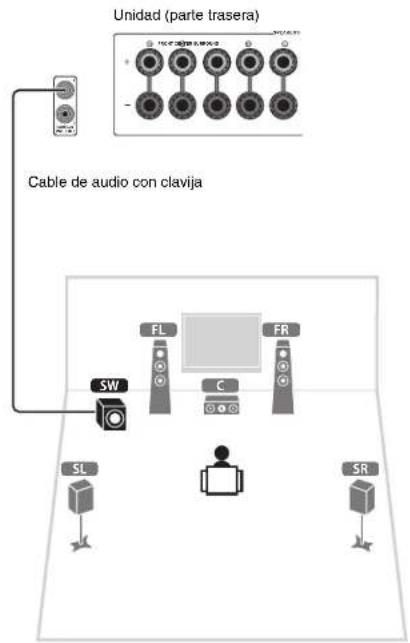

4 Conecte el altavoz de subgraves (SW) a la toma SUBWOOFER PRE OUT.

- Use un subwoofer que disponga de un amplificador incorporado.

Unidad (parte trasera) Cable de audio con clavija SW FL FR C SL SR

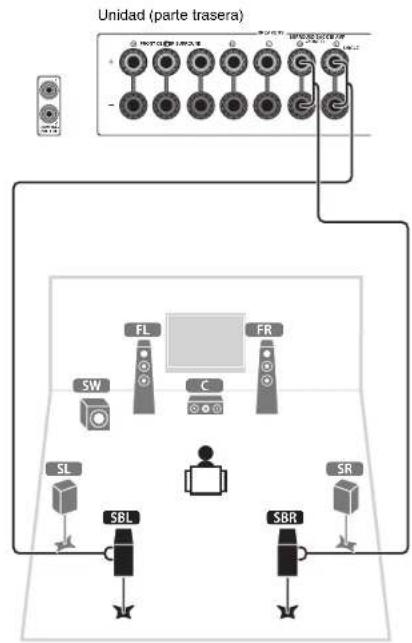

Para el sistema de 7.1 canales (solo HTR-5066)
Conecte los altavoces traseros surround (SBL / SBR) a los terminales SURROUND BACK (L/®).

4 Conexión de los dispositivos externos


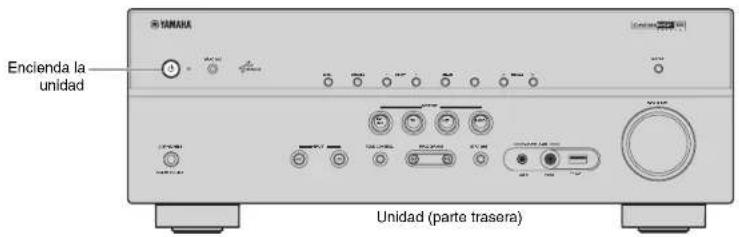

YAMARA Encienda la unidad Unidad (parte trasera)

Antes de conectar el cable de alimentación (solo el modelo general)

Asegúrese de ajustar la posición del conmutador del VOLTAGE SELECTOR según su tensión local. Las tensiones son 110-120/220-240 V CA, 50/60 Hz.

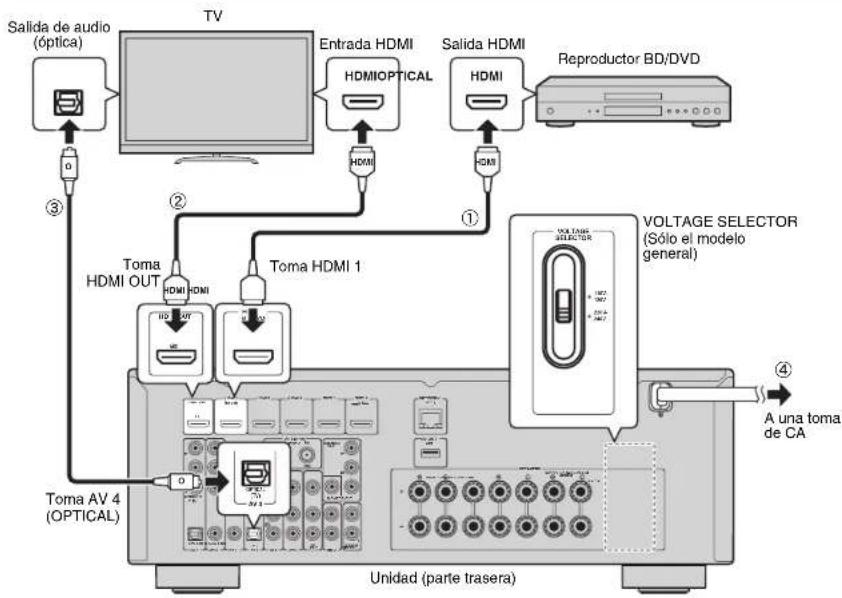

1 Conecte los dispositivos externos a la unidad.

①Conecte un reproductor BD/DVD a la unidad con un cable HDMI.
Si el reproductor BD/DVD está conectado actualmente al TV directamente con un cable HDMI, desconecte el cable del TV y conóctelo a esta unidad.
②Conecte un TV a la unidad con el otro cable HDMI.
③ Conecte un TV a la unidad con un cable digital óptico. Esta conexión es necesaria para reproducir audio de TV en la unidad. Esta conexión no es necesaria si el TV es compatible con ARC (Audio Return Channel).
④ Conecte el cable de alimentación a una toma de CA.

- Para obtener información sobre cómo conectar antenas de radio u otros dispositivos externos, consulte "PREPARATIVOS" en el "Manual de Instrucciones".

2 Encienda la unidad, el TV y el reproductor BD/DVD.

3 Con el mando a distancia del TV, cambie la entrada de TV a vídeo desde la unidad.

Ya se han realizado todas las conexiones. Continúe en la página siguiente para optimizar los ajustes de los altavoces.

- Al conectar un TV a la unidad con un cable HDMI, puede configurar los ajustes de la unidad con el menú que aparece en el TV. Además, puede seleccionar el idioma de los menús en pantalla entre inglés (predeterminado), japonés, francés, alemán, español, ruso, italiano y chino. Para conocer más detalles, consulte el "Manual de Instrucciones". En esta guía, se utilizan como ejemplos ilustraciones de las pantallas de menús en inglés.

5 Optimización de los ajustes de los altavoces automáticamente (YPAO)

La función Yamaha Parametric room Acoustic Optimizer (YPAO) detecta las conexiones de los altavoces, mide las distancias desde la posición de escucha y optimiza automáticamente los ajustes de los altavoces como, por ejemplo, el balance del volumen y los parámetros acústicos, para adecuarlos a la sala.

• Durante el proceso de medición los tonos de prueba se emiten a alto volumen. Asegúrese de que los tonos de prueba no asustan a niños pequeños. Asimismo, absténgase de utilizar esta función por la noche, ya que podría ocasionar molestias a los vecinos.
• Durante el proceso de medición no se puede ajustar el volumen.
• Durante el proceso de medición mantenga la sala lo más silenciosa posible.
• No conecte auriculares.
• No permanezca entre los altavoces y el micrófono YPAO durante el proceso de medición (alrededor de 3 minutos).
• Quédese en una esquina de la sala o bien salga de ella.

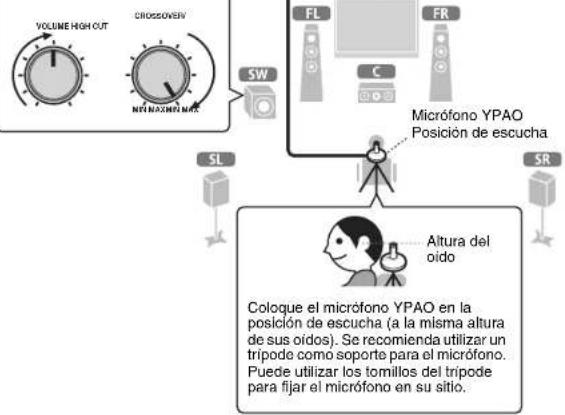

Preparación para YPAO

Encienda el altavoz de subgraves y ajuste su volumen a la mitad. Si se puede ajustar la frecuencia de cruce, póngala al máximo.


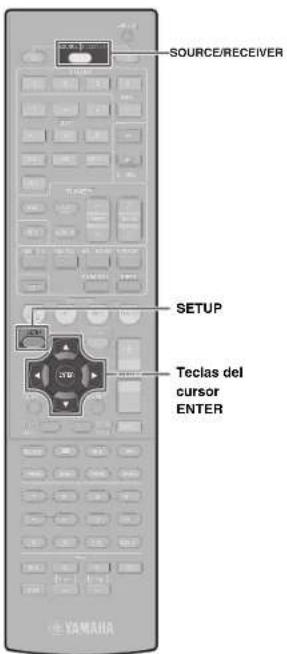

SOURCE/RECEIVER SETUP Teclas del cursor ENTER

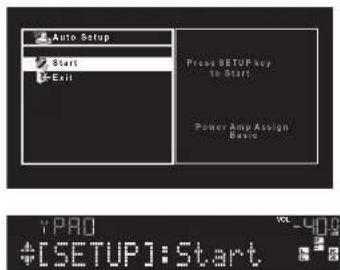

1 Conecte el micrófono YPAO a la toma YPAO MIC del panel delantero.

Aparece la siguiente pantalla.

- Para cancelar la operación, desconecte el micrófono YPAO, o bien utilice las teclas de cursor para seleccionar "Exit" y pulse ENTER, antes del inicio de la medición.

2 Para iniciar la medición, pulse SETUP.

La medición comenzará al cabo de 10 segundos.

La siguiente pantalla aparece en el TV cuando acaba la medición.

Auto Setup Start Exit Measurement Finished Result 1/2/8.1 oh 3.0/10.5 m 5.0+10.0 dB OK ENTER

• Si las teclas del cursor no funcionan, pulse SOURCE/RECEIVER (para que se ilumine la tecla en naranja) y, a continuación, utilice las teclas del cursor.
• Si aparece algún mensaje de error (como E-1) o de advertencia (como W-2), consulte "Mensajes de error" o "Mensajes de advertencia" en el "Manual de Instrucciones".
• Si aparece el mensaje de advertencia "W-1:Out of Phase", compruebe "Si aparece "W-1:Out of Phase".

3 Utilice las teclas del cursor () para seleccionar "SAVE" (Save) y pulse ENTER.

4 Desconecte el micrófono YPAO de la unidad.

Con esto ha finalizado la optimización de los ajustes de los altavoces.

- El micrófono YPAO es sensible al calor, por lo que no debe colocarse en ningún lugar en el que pueda estar expuesto a la luz solar directa o a altas temperaturas (como en la parte superior de un equipo de AV).

Si aparece "W-1:Out of Phase"

Siga el procedimiento que se indica a continuación para comprobar las conexiones de los altavoces.

Auto Setup Start Exit Measurement Finished Result 3.7/2 x 0.1 ch 3.8/10.5 m 3.8/7 x 10.6 dB OK ENTER N 1.0d of Phase Message de advertencia

①Compruebe el parpadeo del indicador del visor delantero para identificar el altavoz con problemas.

Altavoz con problemas (parpadea)

②Compruebe las conexiones de los cables (+/-) del altavoz con problemas.

Si el altavoz está conectado correctamente:

Dependiendo del tipo de altavoces o el entorno de la sala, puede aparecer este mensaje, incluso si los altavoces están correctamente conectados.

Continúe en el paso 3.

Si el altavoz está conectado incorrectamente:

Apague la unidad, vuelva a conectar el cable del allavoz e intente realizar de nuevo el proceso de medición YPAO.

6 Reproducción de un BD/DVD

Reproduzcamos ahora un BD/DVD.

Recomendamos reproducir audio multicanal (canales -5.1 o más) para apreciar el sonido surround producido por la unidad.

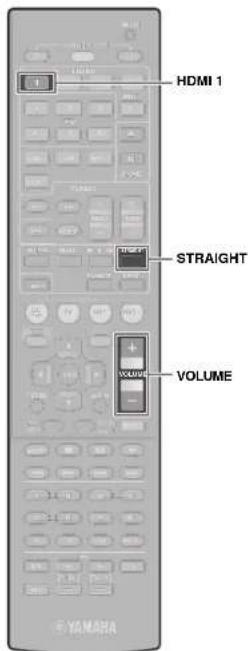

HDMI 1 STRAIGHT VOLUME YAMAHA

1 Pulse HDMI 1 para seleccionar "HDMI 1" como fuente de entrada.

2 Inicie la reproducción en el reproductor BD/DVD.

3 Pulse STRAIGHT repetidamente para seleccionar "STRAIGHT".

4 Pulse VOLUME para ajustar el volumen.

Con esto ha finalizado el procedimiento de configuración básica.

Si el sonido surround no funciona

El sonido sólo se emite por los altavoces delanteros durante la reproducción de audio multicanal

Compruebe el ajuste de la salida de audio digital del reproductor BD/DVD.

Se puede ajustar en salida de 2 canales (como PCM)

No se escucha ningún sonido de un altavoz específico

Consulte "Resolución de problemas" en el "Manual de Instrucciones".

Muchas más funciones

La unidad posee varias funciones más. Consulte el "Manual de Instrucciones" en el CD-ROM suministrado para sacar el máximo partido a la unidad.

Conexión de otros dispositivos de reproducción

Conecte dispositivos de audio (como reproduclor CD), consolas de juegos, videocámaras y muchos otros.

Selección del modo de sonido

Seleccione el programa de sonido que desee (CINEMA DSP) o el decodificador surround que sea apropiado para películas, música, juegos, programas deportivos y otros usos.

Reproducción desde un iPod

Mediante un cable USB suministrado con el iPod, puede escuchar música del iPod en la unidad.

Escucha de radio FM/AM

■ Reproducción de música almacenada en un dispositivo de almacenamiento USB

■ Reproducción del contenido de red

■ Selección de la fuente de entrada y los ajustes favoritos de una vez

Para obtener más información, consulte "Qué puede hacer con la unidad".

AV-Receiver

HTR-5066 HTR-4066

Easy Setup-gids

Nederlands
