Scarica le istruzioni per il tuo Amplificatore home cinema in formato PDF gratuitamente! Trova il tuo manuale HTR5066 - YAMAHA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HTR5066 del marchio YAMAHA.

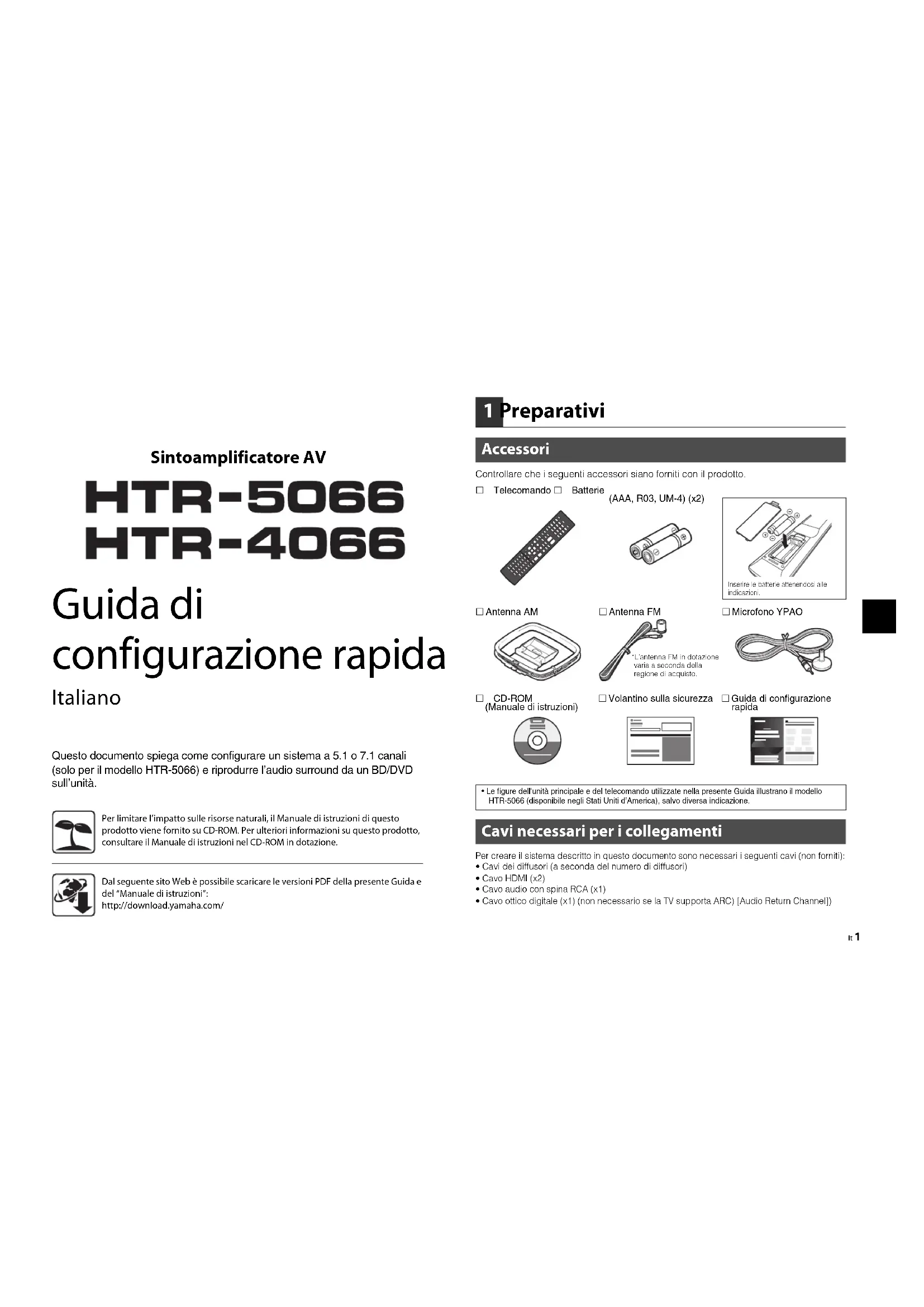

MANUALE UTENTE HTR5066 YAMAHA
Sintoamplificatore AV
HTR-5066
HTR-4066
Guida di
configurazione rapida
Italiano
Questo documento spiega come configurare un sistema a 5.1 o 7.1 canali (solo per il modello HTR-5066) e riprodurre l'audio surround da un BD/DVD sull'unità.
Per limitare l'impatto sulle risorse naturali, il Manuale di istruzioni di questo prodotto viene fornito su CD-ROM. Per ulteriori informazioni su questo prodotto, consultare il Manuale di istruzioni nel CD-ROM in dotazione.
Dal seguente sito Web è possibile scaricare le versioni PDF della presente Guida e del "Manuale di istruzioni": http://download.yamaha.com/
1 Preparativi
Accessori
Controllare che i seguenti accessori siano forniti con il prodotto.
□ Telecomando □ Batterie
□ CD-ROM (Manuale di istruzioni)
□ Volantino sulla sicurezza
□ Guida di configurazione rapida
- Le figure dell'unità principale e del telecomando utilizzate nella presente Guida illustrano il modello HTR-5066 (disponibile negli Stati Uniti d'America), salvo diversa indicazione.
Cavi necessari per i collegamenti
Per creare il sistema descritto in questo documento sono necessari i seguenti cavi (non forniti): Cavi dei diffusori (a seconda del numero di diffusori)
• Cavo HDMI (x2)
• Cavo audio con spina RCA (x1)
- Cavo ottico digitale (x1) (non necessario se la TV supporta ARC) [Audio Return Channel])
2 Posizionamento dei diffusori
Posizionare i diffusori nella stanza utilizzando il seguente schema come riferimento.
Per ulteriori informazioni su altri sistemi di diffusori, consultare il "Manuale di istruzioni".

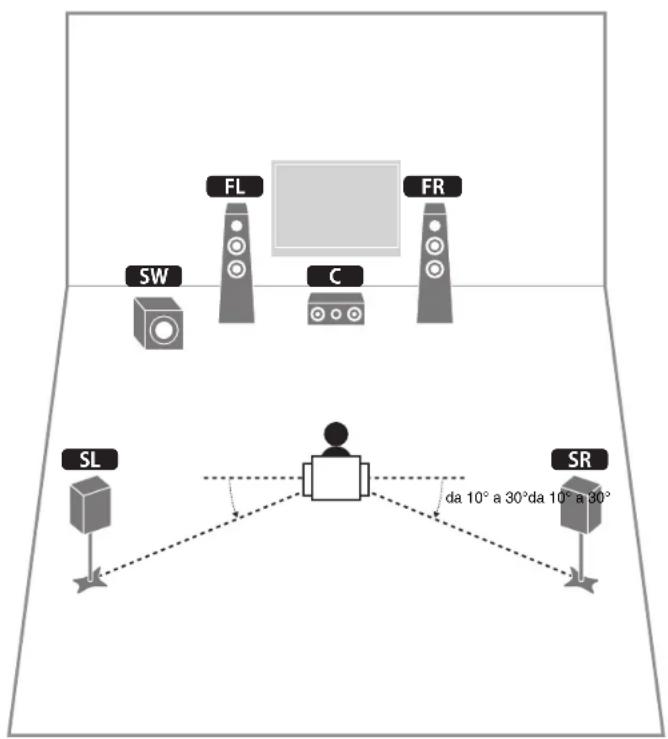

Sistema a 5.1 canali
(solo per il modello HTR-5066)


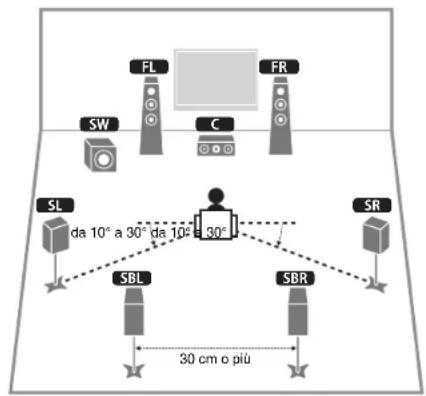

FL FR SW C SL da 10° a 30° da 10° 30° SBL SBR SR 30 cm o piùFL Diffusore anteriore (S)
FR Diffusore anteriore (D)
C Diffusore centrale
SL Diffusore surround (S)
SR Diffusore surround (D)
SBL Diffusore posteriore surround (S)
SBR Diffusore posteriore surround (D)
SW Subwoofer
3 Collegamento dei diffusori e del subwoofer
• (Solo il modello per gli USA)
Secondo le impostazioni predefinite in fabbrica, l'unità è configurata per diffusori da 8 ohm. Se si collegano diffusori da 6 ohm, impostare l'impedenza dei diffusori dell'unità su "6 12 MIN". Per informazioni dettagliate, vedere "Impostazione dell'impedenza dei diffusori" nel "Manuale di istruzioni".
• (Tranne il modello per gli USA)
Utilizzare diffusori con un'impedenza di almeno 6 Ω.
- Utilizzare un subwoofer con amplificatore integrato.
- Prima di collegare i diffusori, rimuovere il cavo di alimentazione dell'unità dalla presa di corrente e spegnere il subwoofer.
- Assicurarsi che i file interni del cavi dei diffusori non si tocchino o vengano in contatto con le parti metalliche dell'unità. Ciò potrebbe danneggiare sia l'unità che i diffusori. In caso di corto circuito dei cavi dei diffusori, all'accensione dell'unità verrà visualizzato il messaggio "Check SP Wires" sul display anteriore.
Collegamento dei cavi dei diffusori
I cavi dei diffusori hanno due fili. Uno serve per collegare i terminali negativi (-) dell'unità e il diffusore, l'altro per collegare i terminali positivi (+). Se i fili sono di colore diverso per evitare confusione, collegare il filo nero al terminale negativo e l'altro filo al terminale positivo.
①Rimuovere circa 10 mm d'isolamento dalle estremità del cavo del diffusore e attorcigliare saldamente insieme i fill scoperti del cavo.
②Allentare il terminale del diffusore.
③Inserire i fili scoperti del cavo nello spazio sul lato del terminale (in alto a destra o in basso a sinistra).
④Stringere il terminale.
Uso di uno spinotto
a banana
(Solo i modelli per USA, Cina, Australia e generali)
①Stringere il terminale del diffusore.
②Inserire uno spinotto a banana nell'estremità del terminale.

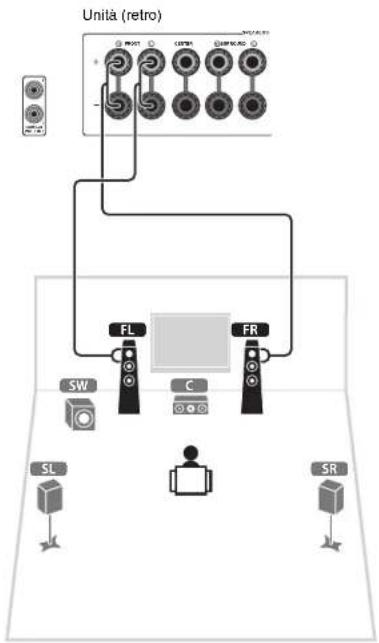

1 Collegare i diffusori anteriori (FL/FR) ai terminali FRONT (L/R).


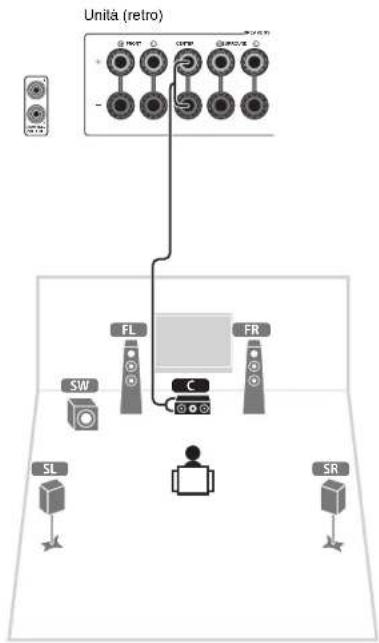

2 Collegare il diffusore centrale (C) al terminale CENTER.


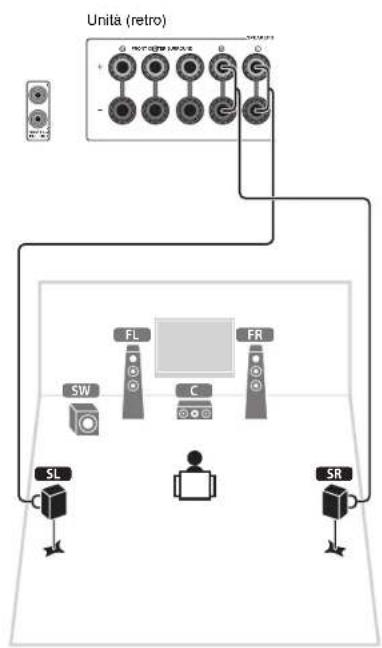

3 Collegare i diffusori surround (SL/SR) ai terminali SURROUND (L/®).


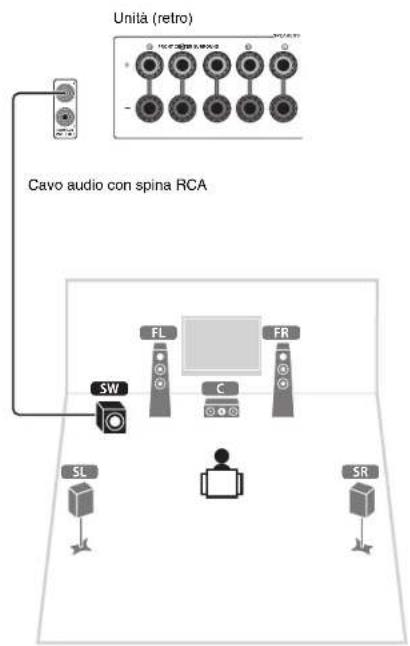

4 Collegare il subwoofer (SW) alla presa SUBWOOFER PRE OUT.
• Utilizzare un subwoofer con amplificatore integrato.


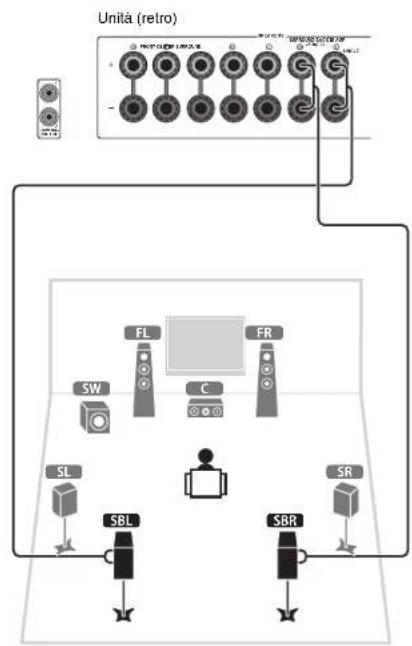

Collegare i diffusori posteriori surround (SBL / SBR) ai SURROUND BACK (L/R) terminali.
4 Collegamento di dispositivi esterni


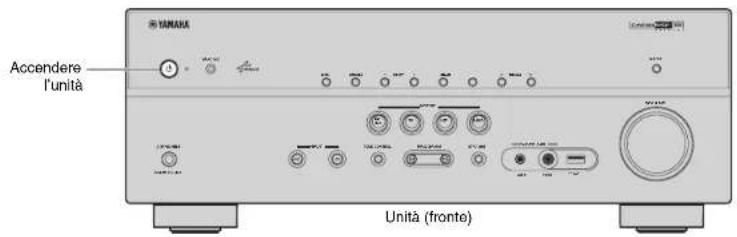

YANARA Accendere l'unità Unità (fronte)Prima di collegare il cavo di alimentazione (solo modello generico)
Impostare la posizione dell'interruttore VOLTAGE SELECTOR secondo la tensione locale. Le tensioni sono CA 110-120/220-240 V, 50/60 Hz.

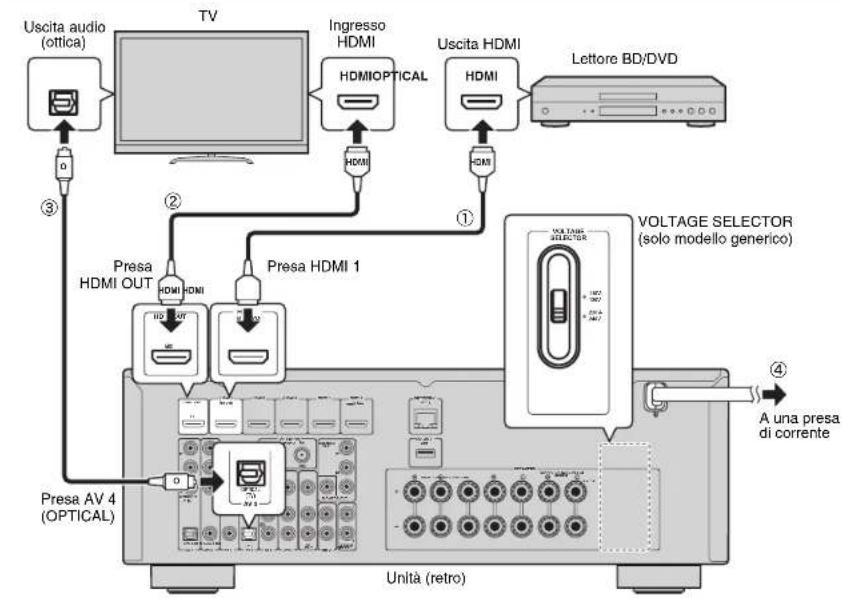

1 Collegare i dispositivi esterni all'unità.
①Collegare il lettore BD/DVD all'unità utilizzando un cavo HDMI.
Se il lettore BD/DVD è collegato direttamente alla TV mediante un cavo HDMI, scollegare quest ultimo dalla TV e collegarlo all'unità.
②Collegare la TV all'unità con l'altro cavo HDMI.
③Collegare la TV all'unità con un cavo ottico digitale. Questo collegamento è necessario per riprodurre l'audio della TV sull'unità. Questo collegamento non è necessario se la TV supporta ARC (Audio Return Channel).
④Collegare il cavo di alimentazione a una presa di corrente.
- Per informazioni su come collegare le antenne radio o altri dispositivi esterni, vedere la sezione "PREPARATIVI" nel "Manuale di istruzioni".
2 Accendere l'unità, la TV e il lettore BD/DVD.
3 Utilizzare il telecomando della TV per cambiare l'ingresso della TV in modo da visualizzare il segnale video proveniente dall'unità.
I collegamenti sono completati. Andare alla pagina successiva per ottimizzare le impostazioni dei diffusori.
- Il collegamento della TV all'unità mediante un cavo HDMI consente di configurare le impostazioni dell'unità con il menu visualizzato sulla TV. È inoltre possibile selezionare la lingua desiderata per il menu sullo schermo scegliendo tra inglese (lingua predefinita), giapponese, francese, tedesco, spagnolo, russo, italiano e cinese. Per ultenori informazioni, consultare il "Manuale di istruzioni". Nolla presente Guida vengono usate per gli esempi lo schormato del menu in lingua inglese.
5 Ottimizzazione automatica delle impostazioni dei diffusori (YPAO)
La funzione Yamaha Parametric room Acoustic Optimizer (YPAO) rilova i collegamenti dei diffusori e misura la distanza tra i diffusori e la posizione di ascolto, quindi ottimizza automaticamente le impostazioni dei diffusori, ad esempio il bilanciamento del volume e i parametri acustici, per l'ambiente di ascolto,
- Durante la misurazione i toni di test vengono emessi ad alto volume. Accertarsi che i toni di test non spaventino i bambini piccoli. Inoltre, evitare di utilizzare questa funzione la sera, in quanto potrebbe disturbare le persone nelle vicinanze.
- Durante la misurazione non è possibile regolare il volume.
- Durante la misurazione, mantenere l'ambiente in condizioni il più possibile silenziose.
• Non collegare le cuffie. - Evitare di rimanere tra i diffusori e il microfono YPAO durante il processo di misurazione (circa 3 minuti).
- Spostarsi in un angolo della stanza oppure uscire.
Preparazione per la funzione YPAO


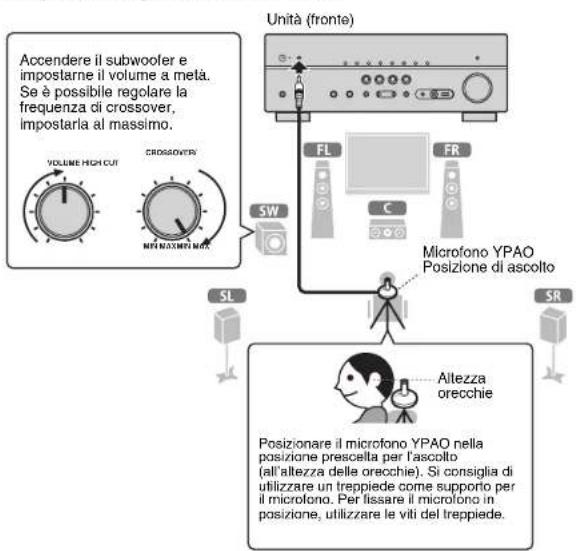

Accendere il subwoofer e impostarne il volume a meta. Se è possibile regolare la frequenza di crossover, impostarla al massimo. VOLUME HIGH CUT CROSSOVER MET MAXIMEN NOTE Unità (fronte) SW FL FR C Microfono YPAO Posizione di ascolto SL SR Altezza orecchie Posizionare il microfono YPAO nella posizione prescella per l'ascolto (all'altezza delle orecchie). Si consiglia di utilizzare un treppiede come supporto per il microfono. Per fissare il microfono in posizione, utilizzare le viti del treppiede.


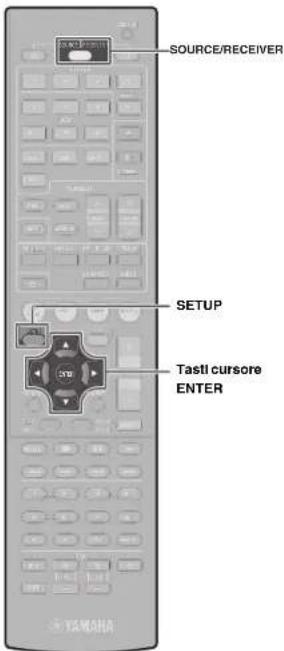

SOURCE/RECEIVER SETUP Tastl cursore ENTER1 Collegare il microfono YPAO alla presa YPAO MIC sul pannello anteriore. Verrà visualizzata la seguente schermata.
- Per annullare l'operazione, scollegare il microfono YPAO oppure usare i tasti cursore per selezionare "Exit" e premere ENTER prima di avviare la misurazione.
2 Per avviare la misurazione, premere SETUP. La misurazione inizia entro 10 secondi. Al termine della misurazione, sulla TV compare la sequente schermata.


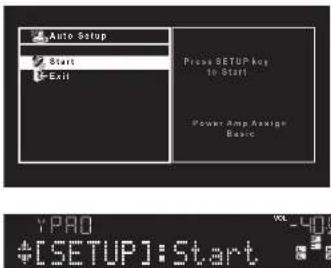

Auto Setup Start Exit Measurement Finished Result 0.12/0.1 cm 3.0/10.5 m 3.0+10.0 dB ON ENTER
- Se I tasti del cursore non funzionano, premere SOURCE/RECEIVER (Il tasto diventa di colore aranclone) e quindi utilizzare i tasti cursore.
- Se compare un messaggio di errore (ad esempio E-1) o di avviso (ad esempio W-2), vedere "Messaggi di errore" o "Messaggi di avviso" nel "Manuale di istruzioni".
- Se compare il messaggio di avviso "W-1:Out of Phase", vedere "Se è visualizzato il messaggio "W-1:Out of Phase".
3 Utilizzare i tasti cursore (◀/▶) per selezionare "SAVE" (Save) e premere ENTER.
4 Scollegare il microfono YPAO dall'unità.
Con questa operazione l'ottimizzazione delle impostazioni dei diffusori può considerarsi conclusa.
- Poiché è sensibile al calore, non posizionare il microfono YPAO in luoghi in cui potrebbe essere esposto alla luce diretta del sole o a temperature elevate (ad esempio su un'apparecchiatura AV).
Se è visualizzato il messaggio "W-1:Out of Phase"
Attenersi alla seguente procedura per controllare i collegamenti dei diffusori.
Diffusore interessato dal problema (lampeggia)
②Controllare i collegamenti dei cavi (+/-) del diffusore interessato dal problema.
Se il diffusore è collegato correttamente:
A seconda del tipo di diffusori e dell'ambiente, questo messaggio potrebbe comparire anche se i diffusori sono collegati correttamente.
Andare al passo 3.
Se il diffusore non è collegato correttamente:
Spegnere l'unità, ricollegare il cavo del diffusore e provare a eseguire di nuovo la misurazione YPAO.
6 Riproduzione di un BD/DVD
Di seguito viene descritto come riprodurre un BD/DVD. Si consiglia di riprodurre un segnale audio multicanale (a 5.1-canali o più) per ascoltare l'effetto surround prodotto dall'unità.


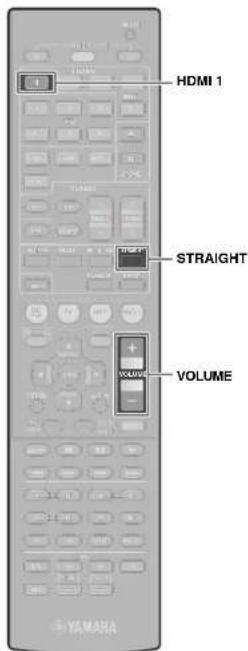

HDMI 1 STRAIGHT VOLUME Display1 Premere HDMI 1 per selezionare "HDMI 1" come sorgente d'ingresso.
2 Avviare la riproduzione sul lettore BD/DVD.
3 Premere ripetutamente STRAIGHT per selezionare "STRAIGHT".
4 Premere VOLUME per regolare il volume.
Questa operazione completa la procedura di configurazione di base.
Se l'effetto surround non funziona
Durante la riproduzione audio con più canali, il suono viene emesso solo dai diffusori anteriori.
Controllare l'impostazione di uscita dell'audio digitale del lettore BD/DVD.
È possibile impostarlo su un'uscita a 2 canali (ad esempio PCM).
Non viene emesso alcun suono da un diffusore specifico
Vedere "Risoluzione dei problemi" nel "Manuale di istruzioni".
Molte altre funzioni!
L'unità dispone di molte altre funzioni. Faro riferimento al "Manuale di istruzioni" nel CD-ROM in dotazione per informazioni su come utilizzare al meglio l'unità.
Collegamento di altri dispositivi di riproduzione
È possibile collegare dispositivi audio (ad esempio un lettore CD), console di gioco, videoregistratori e molti altri dispositivi.
Selezione della modalità sonora
È possibile selezionare un programma sonoro (CINEMA DSP) o un decodificatore surround adatto per film, musica, giochi, programmi sportivi e così via.
Riproduzione con l'iPod
Utilizzando il cavo USB fornito con l'iPod, è possibile ascoltare la musica dell'iPod sull'unità.
Ascolto delle trasmissioni FM/AM
Riproduzione dei brani musicali su un dispositivo di memorizzazione USB
Riproduzione dei contenuti in rete
■ Selezione contemporanea della sorgente di ingresso e delle impostazioni preferite
Per ulteriori informazioni, vedere "Applicazioni dell'unità".
