Produkttyp	Multiroom-hifi-system
Varumärke	Loewe
Modell	Multiroom Receiver Individual Sound
Mått (B x H x D)	330 x 180 x 53 mm
Vikt	Cirka 1,8 kg
Strömförsörjning	220-240 V ~ 50 Hz
Energiförbrukning (drift)	10 W
Energiförbrukning (ekoläge)	< 1 W
Förstärkning	2 x 48 W (6 Ω, 10 % THD)
Trådlös anslutning	WiFi 802.11b/g (2,4 GHz)
Trådbunden anslutning	Ethernet RJ-45 (10/100 Mbit/s)
Ljudingångar	AUDIO IN (3,5 mm stereo)
Ljudutgångar	AUDIO OUT (3,5 mm stereo), högtalarutgång (skruvterminaler)
USB-port	USB 2.0 (stöd för upp till 10 GB, FAT32)
Ljudformat som stöds	MP3, WMA (utan DRM), FLAC, AAC, WAV, LPCM, OGG
Huvudfunktioner	Multiroom-ljud, nätverksuppspelning, internetradio, väckning, timer, subwoofer
Underhåll och rengöring	Mjuk, lätt fuktad trasa, utan aggressiva rengöringsmedel
Säkerhet	Koppla bort vid åska, blockera inte ventilationen, öppna inte höljet
Reservdelar och reparerbarhet	Kontakta en auktoriserad Loewe-återförsäljare för reparationer
Allmän information	Bruksanvisning finns som gratis PDF, support via frågor på webbplatsen

Vanliga frågor - Multiroom Receiver LOEWE

Hur ansluter jag Multiroom Receiver till WiFi-nätverket?

Tryck på ROOM-knappen på fjärrkontrollen Assist Media, välj rummet och sedan Mottagarinställning > Nätverk. Välj ditt WiFi-nätverk, ange lösenordet (8–64 tecken) med sifferknapparna som på en SMS-meny. Bekräfta med OK.

Varför kommer det inget ljud?

Kontrollera högtalaranslutningarna (rätt polaritet), den valda källan (tryck på SOURCE), volymen (öka med V+) och att tyst läge inte är aktiverat (tryck på mute-knappen). Om en subwoofer är ansluten, stäng av och slå på enheten igen.

Hur väcker jag med musik?

I menyn Väckning (tryck på ROOM, välj rummet, sedan Väckning), aktivera alarmet, ställ in tiden (24-timmarsformat) och välj källan 'Musik'. Enheten startar den senast använda källan. Ställ enheten i standby för att aktivera väckningen.

Vilka ljudformat stöds?

Multiroom Receiver spelar formaten MP3, WMA (utan DRM), FLAC, AAC, WAV, LPCM och OGG. Filer med DRM-skydd är inte kompatibla.

Hur utför jag en programuppdatering?

Ladda ner filen 'update.pac' på ett USB-minne (FAT32, rot). Anslut minnet till USB-porten på sidan. Gå till Mottagarinställning > Programvara > Uppdatera > USB. Den röda lysdioden blinkar under uppdateringen (max 30 min). När den blir fast grön, stäng av och slå på enheten igen.

Hur tilldelar jag Multiroom Receiver till fjärrkontrollen Assist Media?

Se till att enheten är påslagen. På fjärrkontrollen, tryck på ROOM, välj FJ-inställning > Tilldela. Sökningen startar automatiskt. Välj den hittade enheten (kontrollera MAC-adressen på baksidan om det finns flera). Håll ett avstånd på mindre än 2 meter.

Hur ställer jag in subwooferns delningsfrekvens?

Tryck på ROOM, välj rummet, sedan Mottagarinställning > Subwoofer. Välj en tröskelfrekvens mellan 20 Hz och 200 Hz beroende på dina högtalares egenskaper. Om ingen subwoofer är ansluten, välj 'nej'.

Kan jag använda enheten utan internetanslutning?

Ja, du kan spela musikfiler från ett USB-minne anslutet till USB-porten, eller via en extern källa ansluten till AUDIO IN-ingången. Internetradio och onlinetjänster kräver en internetanslutning.

Hur rengör jag Multiroom Receiver?

Använd en mjuk, lätt fuktad trasa, utan aggressiva rengöringsmedel. Spraya inte vätska direkt på enheten. Koppla bort den före rengöring.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att fjärrkontrollen Assist Media är laddad (placera den på laddningsstolen). Om problemet kvarstår, byt batteri. Se till att inget hinder blockerar signalen mellan fjärrkontrollen och mottagaren.

BRUKSANVISNING Multiroom Receiver LOEWE

Via menypunkten Terugzetten netwerk erhåller du en omstart av nätverksparametern (t.ex. för att begära ny IP-adress).

Ingebruikname

Kameraam

Du kan ställa in en fast eller variabel volym för audio-signalen vid gränssnittet AUDIO OUT.

▲ ▼ Receiver instel. selecteren.

OK bevestigen.

▲ ▼ Välj AUDIO OUT.

◀ ▶ Välj alternativ.

vast variabel

Ljudvolymnivå fast Ljudvolymnivå variabel, ställs in med V+/-

Med inställd subwoofer-gränsfrekvens är alternativet inte tillgängligt.

Economischemodus

aan Economische modus actief uit Economische modus uit aan+Timer Automatisk på/avslagning av energispardrift. Det är möjligt med två tider för Start/Stop. Med de inställda tiderna är apparaten snabbt driftsklar (= energispardrift av) medan den under övriga tider befinner sig i energispardrift.

Högtalarautomatik för en så jämn ljudvolym som sa system/internet-radiosändare

Hoge

Lage

tonen

tonen

Tijdens het update-proces mag het apparaat niet worden losgekoppeld van het stroomnet.
Kontrollera om fjärrkontrollen Assist Media har tillgång till en mjukvaruuppdatering (se bruksanvisning Assist Media). Om det är nödvändigt med en mjukvaruuppdatering för Assist Media, får du information om detta i displayen.

Menu Musikafspilning 163

Menu Options 163

Sound settings 164

Timer....164

Alarm clock 164

Opgradering 165

Begreber, som du genfinder i menuen og/eller påtrykt apparatet, står med fed skrift i teksten.

(til) Energisparetilstand aktiv

on

off

Menu Musikafspilning

Frekvensområde 2,4 GHz

Audio MP3, WMA (uden DRM), FLAC, AAC,

WAV, LPCM, OGG

Leveransens omfång 198
Tillbehör....198
Förutsättningar för drift 198
Uppställning 198

För din säkerhet 199

Ändamålsenlig användning och omgivningsvillkor 199
Uppsikt 199
Rengöring 199
Om denna bruksanvisning 199

Uppställning 200

Förslag på uppställningslösningar 200
Huvudrum....200
Sidorum 200

Anslutning 201

Aktivering....202

På-/avslagning....202
Pairing....202
Multiroom Receiver Inställningar 202
Nätverk....203

Trådlöst network 203

Markbundet nätverk 204

Allmän användning ....208

Allmänna användarfunktioner 208

Välj source 208

Audio Server 208

Internet Radio 209

USB 209

Mediacenter 210

Meny Music 210

Options Menu 210

Menu Artist 211

Meny Music Uppspelning 211

Options Menu 211

Sound settings 212

Timer....212

Alarm....212

Update....213

Software Status och Update 213
Software Update över USB/Internet 213

Reparation av fel 214

Tekniska specifikationer 215

Impressum....215

Ordlista....216

Sökordsförteckning 217

Miljö 218

Avfallshantering....218
Pappkartong och emballage 218
Apparaten 218

Rättsliga anvisningar 218

Märkesrättigheter 218

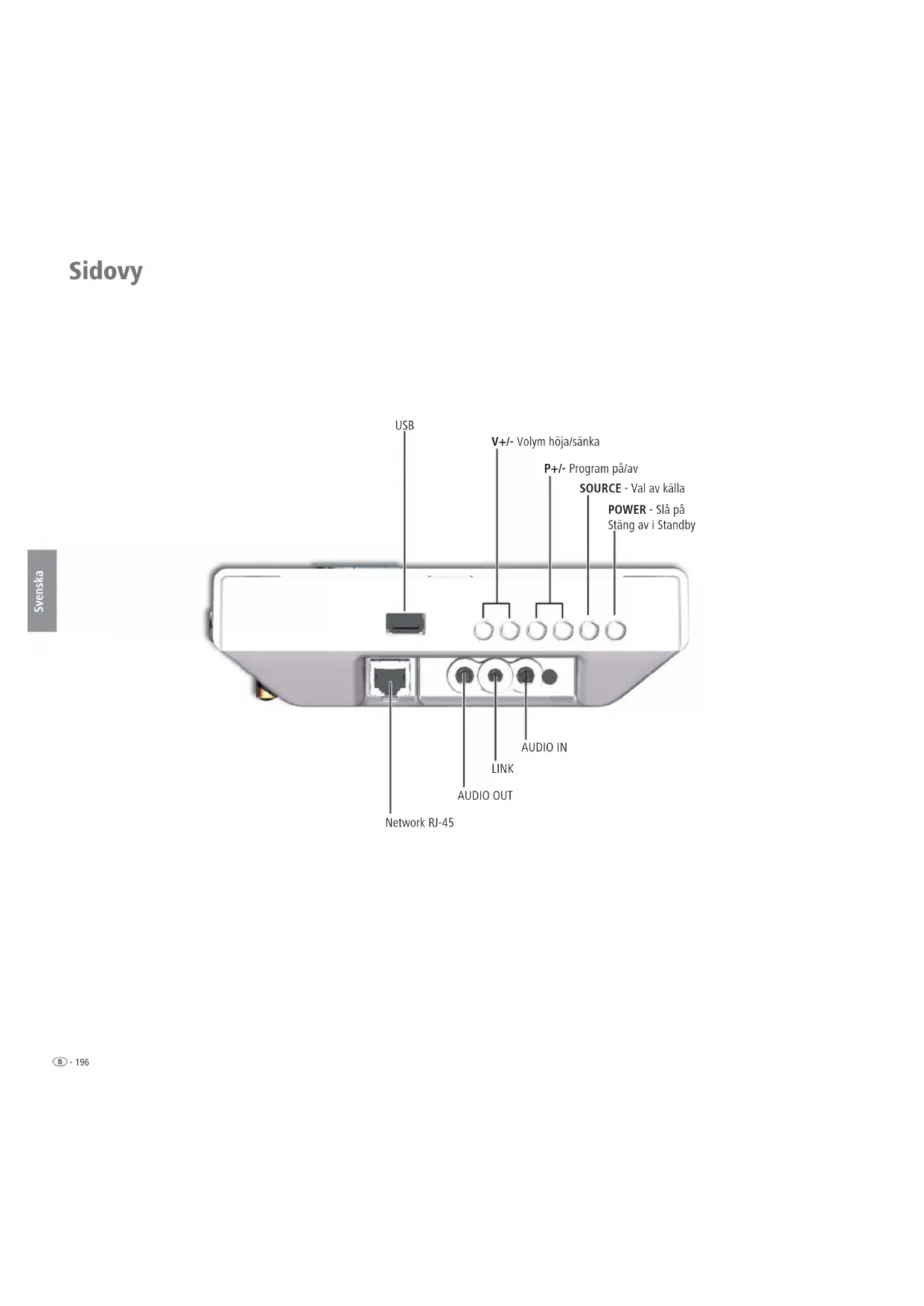

Sidovy

Baksida

R - högtalaranslutning höger, minuspol

Välkommen

Tack,

för att du valt en Loewe-produkt. Vi är glada för att kunna hälsa dig välkommen som kund.

Hos Loewe kombinerar vi högsta standarder avseende teknik, design och användarvänlighet. Detta gäller likaväl för TV, DVD, video, ljud och tillbehör. Varken teknologin eller designen betyder någon fullkomlighet i sig själv, men kombinationen är avsedd att förse våra kunder med bästa tänkbara upplevelse av ljud och bild. Vår design är inte påverkad av kortfristiga modetrender. Du har, när allt kommer omkring, köpt en högkvalitativ utrustning, som du inte vill tröttna att titta på i morgon eller i övermorgon.

Leveransensomfång

• Individual Sound Multiroom Receiver
- Bygelstöd
• Vägghållare
• denna bruksanvisning
- Monteringsanvisning

Tillbehör

Fjärrkontroll Assist Media best. nr. 70230A81

Multiroom Display on Wall best. nr. 70990U80

Multiroom Display in Wall best. nr. 70990U81

Adapter Kabel Subwoofer best. nr. 70495

Förutsättningarfördrift

För att kunna använda funktionerna för Loewe Multiroom Receiver måste följande saker finnas:

• Minst en fjärrkontroll av typ Loewe Assist Media.
• Minst en Multiroom Receiver.
• Anslutning till ett trådlöst (WiFi) eller Wired Network, router med internet-tillgång.
• Förbindelse till en Loewe Mediacenter i hemnetwork.
• För varje Multiroom Receiver ett par högtalare och valfri Loewe Subwoofer.

Uppställning

• Observera instruktionerna i den medföljande bruksanvisningen.
• Placera inte apparaten i närheten av starka värmekällor eller i direkt solljus.
• Vid uppställning i ett skåp eller tillsluten hylla: se till att det finns minst 2,5 cm fri yta runt apparaten, så att luften obehindrat kan cirkulera att ingen lagring av värme sker. Täck inte över fläkten och öppningarna på baksidan. Apparaten får inte läggas med baksidan nedåt när den är aktiverad. Använd endast det medföljande bygelstödet eller vägghållaren.
• Felaktiga spänningar kan skada apparaten. Denna apparat får endast anslutas med den medföljande sladden till ett elnät med den på typ plåt en angivna spänningenochfrekvensen.
• Drag ur anslutningskabeln vid åskväder. Spänningstoppar framkallade av blixtnedslag kan skada apparaten genom elnätet.
• Anslutningskabeln bör även dras ur, om apparaten förblir utan uppsikt under en längre tid.
• Anslutningskabeln måste vara lättåtkomlig, så att apparaten kan frånkopplas när som helst.
• Lägg nätkabeln så, att den ej kan skadas. Nät ka beln får inte vikas eller dras över skarpa kanter, inte beträdas eller utsättas för ke mi ka li er ; det sistnämnda gäller för hela apparaten. En nätkabel med skadad isolering kan orsaka strömstörningar, vilket i sin tur kan leda till brand.
• När du drar ut nätkabeln, drag ej i kabeln, utan ta tag i stickkontaktens hölje. Ledningarna i kabeln kan skadas och förorsaka en kortslutning vid nästa inkoppling.
• Om andra apparater arbetar inom samma frekvensområde (2,4 GHz) kan störningar uppstå (se sidan 214).

Du bör också läsa och följa sä ker hets hän vis ningarna på följande sidor.

För din säkerhet

Var vänlig läs och följ nedanstående säkerhetshänvisningar för din egen säkerhet och för att undvika onödiga skador på apparaten.

Ändamålsenlig användning och omgivningsvillkor

Denna apparat får endast användas för att överföra och återge ljudsignaler. Den är utformad att användas i vanliga rum och kontors miljöer och får ej användas i miljöer med hög luftfuktighet (t.ex. bad, bastu) eller hög dammkoncentration (t.ex. verk städ er).

Garantin omfattar den användning som avsetts med apparaten.

Om apparaten används utomhus, måste säkerställas, att den är skyddad mot fuktighet (regn, dropp och stänk eller daggbildning).

Hög fuktighet och dammkoncentration leder till kryp strö mmar i apparaten, detta kan leda till fara vid be rör ing genom spänningar eller till en eldsvåda.

Har apparaten förflyttats från kylan in i en varm omgivning, måste den förbli fränkopplad ca tre timmar på grund av att kondensfuktighet kan bildas.

Stäng alltid av din anläggning (Individual Sound Multiroom Receiver, TV-apparat och eventuellt ytterligare anslutna komponenter), innan du ansluter eller kopplar bort andra apparater.

Skydda din apparat mot:

• väta, fukt, droppande och stänkande vatten eller ånga.
• stötar och mekanisk påverkan.
• magnetiska och elektriska fält.
• kyla, hetta, direkt solljus och extrema temperaturväxlingar.
• damm.
• ventilationsstörande övertäckning.
  • manuell beröring av apparatens inre.

Ställ inga föremål med vätskor på apparaten. Ljus och andra öppna eldar ska alltid hållas på avständ från apparaten för att förhindra att elden breder ut sig.

Ventilationsslitsarna på apparatens baksida får inte täckas över med tidningar eller lock. var försiktig med t.ex. draperier etc.

VARNING: FÖR ATT ELEKTRISKA STÖTAR SKA KUNNA UNDVIKAS FÄR HÖLJENA INTE TAS BORT. DET FINNS INGA DELAR INUTI APPARATEN, SOM KAN REPARERAS AV ANVÄNDAREN SJÄLV. REPARATIONER BÖR ENDAST UTFÖRAS AV EN LOEWE ÅTERFÖRSÄLUARE.

Använd endast ori gi nal tillbehörsdelar och reservdelar från Loewe.

Uppsikt

Låt inte barn hantera apparaten utan upp sikt. Låt inte barn leka i o med el bar närhet av apparaten.

Låt inte Multiroom Receiver stå på utan uppsikt. Stäng av nätanslutningen vid längre tids bortvaro eller dra ur kontakten.

Rengöring

Rengör endast apparaten med en lätt fuktad, mjuk och ren trasa (utan tillsats av alla sorters kraftiga rengöringsmedel).

Om denna bruksanvisning

Informationen i den här anvisningen gäller Loewe Produkt Individual Sound Multiroom Receiver.

Såvida inget annat uppgetts, gäller anvisningarna för fjärrkontrollens kontrollelement Assist Media.

Avsnitt, som börjar med symbolen → tyder på viktiga hänvisningar, tips eller förutsättningar för felfri drift.

Begrepp, som återfinns i menyn resp. som påskrift på apparaten, är skrivna med fet stil i texten.

I funktionsbeskrivningarna är nödvändiga manöverelement anordnade till vänster om texten, som innehåller handlingsanvisningen.

Illustrationerna i den här bruksanvisningen tjänar endast som exempel. Displayerna kan i verkligheten skilja sig åt beroende av programvara och tillgänglighet av tjänster i ditt system.

Uppställning

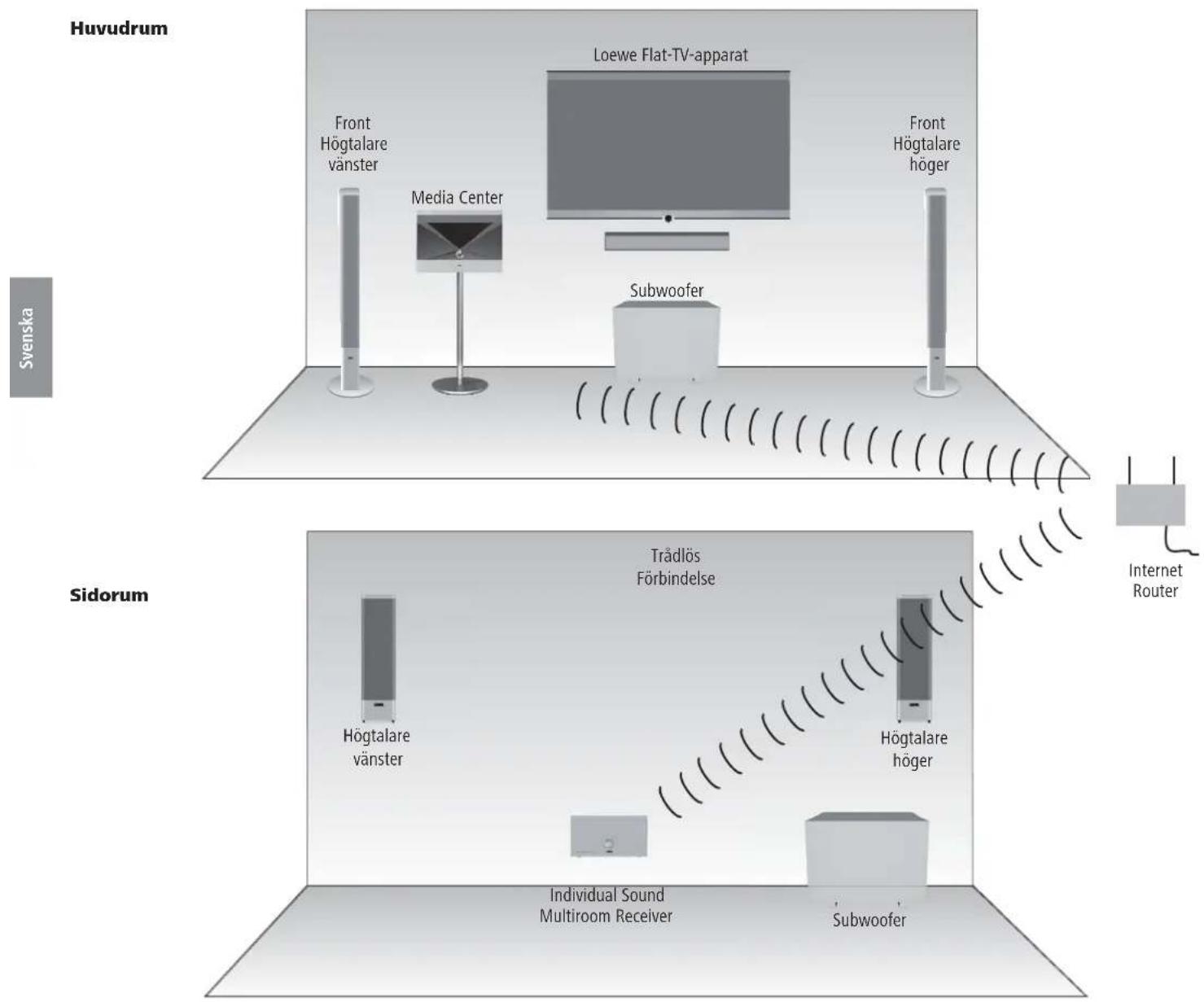

Förslag på uppställningslösningar

Anslutning

Koppla ihop högtalaren med Multiroom Receiver. Beakta härvid den korrekta placeringen av anslutningsledningarnas poler.

På Multiroom Receiver är anslutningen till den högra högtalaren märkt med R+ (röd) / R− (svart) och till den vänstra högtalaren med L+ (röd) / L− (svart).

Om det inte är önskvärt eller möjligt med en WiFi-förbindelse, anslut med en RJ-45 networkkabel (ej i leveransinnehållet) till Multiroom Receiver med en networkanslutning (t.ex. Switch eller DSL-Router) helst med en anslutning till Internet.

1) Du ansluter med "Adapter Kabel Subwoofer" som är tillbehör till en Loewe Subwoofer med Audio Link snittställe med kontakten LINK på Multiroom Receiver. Anslut högtalaren in detta fall med Subwoofer.

Förbind nätkabeln med ett uttag på 220-240 V 50 Hz.

Aktivering

På-/avslagning

Koppla in Multiroom Receiver med nätkontakten (sida 197).

Gör därefter inställningarna enligt bruksanvisningen för fjärrkontrollen Assist Media under Start-up (som t.ex språk, tid/datum osv.).

Pairing

Loewe Multiroom Receiver ska användas med fjärrkontrollen Loewe Assist Media via radiokontakt. För att göra detta måste den verifieras första gången.

Se till att alla apparater är korrekt placerade (sida 200). Upprätta de elektriska anslutningarna enligt beskrivningen på sida 201.

ROOM

tryck in knapp ROOM på fjärrkontroll Assist Media.

▲ ▼ Välj RCU settings (RCU Inställningar).

Tryck på OK.

▲ ▼ Välj Pairing.

Såvida ingen Multiroom Receiver verifierats, börjar sökandet redan efter den första nedtryckningen av knapp ROOM

▲ ▼ Om flera apparater hittas, välj den du önskar. Tryck på OK.

För att undvika förväxlingar, stäng av andra befintliga Multiroom Receiver vid behov, eller läs av MAC- adress på apparatens baksida.
→ Om pairing misslyckas, visas ett meddelande. Upprepa förloppet och minska

avståndet mellan fjärrkontrollen Assist Media och Multiroom Receiver, som ska verifieras till max. 2 m.

→ Om du befinner dig för långt bort med fjärrkontrollen Assist Media från Multiroom Receiver, visas ett meddelande. Minska avständet och välj optionen Reconnect som visas.
→ Om du använder en ytterligare fjärrkontroll Assist Media, så kan anslutningen för en redan verifierad annan Assist Media övertas till Multiroom Receiver. Ett motsvarande meddelande visas på displayen till den första Assist Media.

Multiroom Receiver Inställningar

Här kan olika grundinställningar, som t.ex. för network göras.

Tryck på knappen ROOM.

▲ ▼ Välj Önskat rum. Tryck på OK.

Genom val av MAC-address kan denna entydiga apparatadress visas. Denna adress behövs bl.a. vid upprättande av Internet Radio Station (sida 209).

Aktivering

Nätverk

Beroende på om Multiroom Receiver är trådbunden (Ethernet, Powerline) eller trådlös (WiFi) med ditt hemnetwork, måste olika inställningar göras.

Tryck på knappen ROOM.

▲ ▼ Välj Önskat rum.

Tryck på OK.

▲ ▼ Välj option Network (Nätverk).

Multiroom Receiver känner av automatiskt, om det finns en trädbunden eller trådlös networkförbindelse och begär att du med hjälp av menyerna ska skapa de nödvändiga inställningarna.

Trådlöst network

Här gör du inställningarna för ett trådlöst network.

Först uppsöks trådlösa networks i din omgivning.

De trådlösa networks som hittats visas i en lista.

Det network som för tillfället är aktivt är blåmarkerat.

Rescan startar sökningen igen.

WiFi off Du kan deaktivera WiFi (val visas, när ingen LAN är ansluten). Vid behov koppla in WiFi on genom att hämta networkinställningarna igen.

→ Om ditt trådlösa network förfogar över en kryptering måste du ange WiFi-nyckeln för att få åtkomst till nätverket.
Kryptering enligt standard WEP är inte längre säker. Om det är möjligt, använd standard för WPA resp. WPA2. De tillhörande inställningarna hittar du i in WiFi-router.

▲ ▼ Välj önskat nätverk.

Tryck på OK.

Om network är krypterat, mata in lösenordets siffror och bokstäver (som SMS).

Med EPG kan du ändra mellan stora resp. små bokstäver.

Med PIP raderar du tecken till vänster om skrivmarkören.

OK Spara inmatning.

WiFi-nyckeln måste bestå av minst 8 tecken och maximalt 64 tecken.
→O m du inte känner igen WiFi-nyckeln, vänd dig till din networkadministratör.

Stöd för krypteringar: sida 215.

Om det utvalda trådlösa network arbetar med WEP-kodning, ska ännu ett lagringsutrymme för lösenordet i "Index 1-4" väljas i den meny som öppnas.

▲ ▼ Välj önskat index.

Tryck på OK.

Dessutom måste även inställningarna som beskrivs under "Wired Network" (sida 204) genomföras.

Aktivering

Markbundet nätverk

Här gör du inställningarna för det valda trådlösa nätverket.

IP-adressen och nätmasken tilldelas hemnetwork automatiskt av en DHCP-server.

En DHCP-server måste finnas upprättad i en apparat i network (t.ex. WiFi-router).

▲ ▼ Välj option Automatic (DHCP) (Automatisk).

Tryck på OK.

Manual input

Mata in siffror med sifferknapparna.

Med PIP raderar du tecken till vänster om skrivmarkören.

OK Spara inmatning och öppna nästa menu.

På samma sätt som med IP-adressen hämtas adresserna för subnätmask, Gateway DNS-server 1 och DNS-server 2 efter varandra.

Network status

Efter att inmatningarna är sparade, visas på flera menysidor en översikt över inställningarna.

▲ ▼ Välj option Change settings för att öppna dialogen för networkinställningarna.

Tryck på OK.

◀ ▶ Visa föregående / nästa menu.
▲ ▼ Välj option to page 2-4 för att växla till nästa sida. Tryck på OK.
▲ ▼ Välj option Exit eller knapp END för att avsluta Network status.

→ Om du vill ändra läge på Multiroom Receivern från "trådbundet nätverk" till "trådlöst nätverk" (eller tvärtom), stäng först av apparaten med strömbrytaren (sidan 197) och koppla sedan ur (resp. koppla in) nätverkskabeln från/med RJ-45 kontakten (sidan 196). Koppla därefter på apparaten igen med strömbrytaren och genomför inställningarna enligt beskrivningen på sidan under "Network".
Via menypunkten Reset Network erhåller du en omstart av nätverksparametern (t.ex. för att begära ny IP-adress).

Aktivering

Roomname

I en omgivning med flera Multiroom Receivern kan apparaterna få olika namn för att lättare kunna skilja dem åt vid användandet.

Tryck på knappen ROOM.

▲ ▼ Välj Room 1...7. Tryck på OK.

Tryck på knappen ROOM.

▲ ▼ Välj Room name. Tryck på OK.

▲ ▼ Välj RCU settings (RCU Inställningar).

Tryck på OK.

Mata in namn med sifferknapparna (som SMS).

Knappa in specialtecken med tryckknapp 0 och 1 (välj genom att trycka flera gånger).

Med EPG växlar du mellan stora och små bokstäver.

Med PIP raderar du tecken till vänster om skrivmarkören.

Tryck på OK.

Apparatnamn

I en omgivning med flera Multiroom Receivern kan apparaterna få olika nätverksnamn för att lättare kunna skilja dem åt vid användandet.

Tryck på knappen ROOM.

▲ ▼ Välj Room. Tryck på OK.
▲ ▼ Välj Receiver settings.

Tryck på OK.

▲ ▼ Välj Device name (apparatnamn).
Tryck på OK.

Mata in namn med sifferknapparna (som SMS).

Knappa in specialtecken med tryckknapp 0 och 1 (välj genom att trycka flera gånger).

Med EPG växlar du mellan stora och små bokstäver.

Med PIP raderar du tecken till vänster om skrivmarkören.

Tryck på OK.

Aktivering

Subwoofer

Om du har anslutit en Subwoofer (sida 201) till Multiroom Receivern, ska gränsfrekvensen ställas in, så att basen inte längre återges från stereohögtalarna, utan från Subwoofern.

Tryck på knappen ROOM.

▲ ▼ Välj Room. Tryck på OK.
▲ ▼ Välj Receiver settings.

Tryck på OK.

▲ ▼ Subwoofer ska väljas.

Tryck på OK.

▲ ▼ Välj alternativ.

Välj optionen off, om ingen Subwoofer är ansluten.

Välj 20-200 Hz beroende på gränsfrekvens för de anslutna stereohögtalarna (se deras tekniska data).

Tryck på OK

Du kan ställa in en fast eller variabel volym för audio-signalen vid gränssnittet AUDIO OUT.

▲ ▼ Välj Receiver settings.
Tryck på OK
▲ ▼ Välj AUDIO OUT.
◀ ▶ Välj alternativ.

fix (fast) Ljudvolymnivå fast

variable Ljudvolymnivå variabel, ställs in med V+/-

Med inställd subwoofer-gränsfrekvens är alternativet inte tillgängligt.

Energispardrift

Genom att aktivera energispardriften kan du spara mest energi (se sida 215). Påslagningen tar dock något längre tid. Du kan ställa in två klockslag, så att apparaten automatiskt slås på (= energispardrift av) en viss tid och sedan slås av igen.

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

Det är möjligt med två tider för Start/Stop.

Med de inställda tiderna är apparaten snabbt driftsklar

(= energispardrift av) medan den under övriga tider befinner sig i energispardrift.

Ställ in tiden med fyra siffror i 24h-format.

Stäng meny.

Aktivering

Tid

Tiden i Multiroom Receivern hålls automatiskt aktuell via tidserver i Internet (om ditt hemmanät har tillgång till Internet). För att tidsangivelsen ska stämma i ditt område kan avvikelser från världstiden (tidszoner) och sommar-/normaltid ställas in.

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

Du kan även ställa in önskad tid manuellt. Titta i bruksanvisningen till fjärrkontrollen Assist Media under inställning av tid/datum. Multiroom Receivern övertar fjärrkontrollens tid om det inte finns någon internetförbindelse till en tidserver.

Fjärråtkomst

En del upspelningsfunktioner på Multiroom Receivern kan betjänas från andra enheter än fjärrkontrollen Assist Media. Den här möjligheten att tillåta så kallade Media-Control-Points kan inaktiveras.

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

Allmänna användarfunktioner

Följande knappar har allmänna användarfunktioner:

eller POWER: avstängning i beredskapsdrift.

→ Om det möjligt kommer den senast inställda källan att aktiveras - det tar ca. 40 sek. - källan som avses blinkar.

Valda spår, titlar spelas upp, Starta album.

▲ nästa spår/titel

- föregående spår/titel

Sökning bakåt (tryck flera gånger)

Sökning framåt (tryck flera gånger)

P+/- Bläddra sida för sida

SOURCE: Växla till nästa källa.

Mata in siffror och bokstäver med sifferknappar (som SMS) för att begränsa val.

Paus.

Stopp.

Under uppspelning: öppna meny Options.

Under mediaval: tillbaka en nivå.

För en komplett översikt av funktioner se även bruksanvisningen för fjärrkontrollen Assist Media.

Väljsource

För att spela upp musik kan du använda olika källor, t.ex. en musikserver i nätverket eller lokal ansluten källa (MP3-data på USB-minne eller en ansluten ljudenhet AUDIO IN).

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

▲ ▼ Välj önskad källa Internet Radio, Musik Server, USB eller AUDIO IN.

Multiroom Receiver växlar till den valda källan och namnet visas i fjärrkontrollens display.

Alternativt kan en musikkälla väljas genom att du flera gånger trycker på knappen SOURCE på Multiroom Receiver.

Audio Server

Vid val Audio Server visas ytterligare ett menyval, där du kan välja en tjänst som finns i ditt hemnetwork eller i Internet.

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

▲ ▼ Välj Audio Server.

Tryck på OK.

▲ ▼ Välj tjänst.

Tryck på OK.

I meny Audio Server visas de tjänster som för tillfället finns i ditt hemmanätverkt.

Allmän användning

InternetRadio

Vid val Internet Radio visas en lista över de Internet-radiosändare som finns, såvida ditt hemnät har tillträde till Internet.

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

▲ ▼ Välj Internet Radio.

▲ ▼ Välj önskad översikt/lista. Tryck på OK.

Inmatningar under Favourites kan du redigera i Loewe Support Portal. För att göra detta anger du MAC-adress för din Multiroom Receivers (sida 202). Adressen hittar du även på apparatens baksida.

▲ ▼ Välj önskad sändare. Tryck på OK.

OK Lista över Internet Radio sändare öppnas.

Mata in siffror och bokstäver med sifferknappar (som SMS) för att begränsa val.

▲ ▼ Nästa/föregående Internetradio-sändare öppnas.

USB

Music kan spelas upp från ett USB-minne på Multiroom Receiver eller Mediacenter.

Tryck på knappen ROOM.

▲ ▼ Välj Room. Tryck på OK.
▲ ▼ Välj USB. Tryck på OK.
▲ ▼ välj önskat album (Album/Mapp är kännetecknat med hjälp av framförställt vertikalt "|" streck).

OK eller PLAY för att starta uppspelningen av vald Title.

MENU öppnar Options Menu (sida 211).

▲ nästa titel
▼ föregående titel

Sökning bakåt (tryck flera gånger)

Sökning framåt (tryck flera gånger)

Paus.

Stopp.

OK eller ◀ öppna överordnad meny.

→ Symbolen ⬆ visar med blå färg att ett USB- minne i Multiroom Receivern används.

Allmän användning

Mediacenter

Vid val Audio Server - Mediacenter (sida 208) visar en lista på de tjänster som finns tillgängliga i Mediacenter, när en Loewe Mediacenter är aktiverad i ditt hemnetwork.

Tryck på knappen ROOM.

▲ ▼ Välj Room.
Tryck på OK.
▲ ▼ Välj Audio Server.
Tryck på OK.
▲ ▼ Välj önskad server, t.ex. Mediacenter.

▲ ▼ Välj önskade mediakällor.

Music Andra audiokällor (Other sources) after kriterium, som t.ex. Interpret, genre, osv. förbundna med Mediacenter som t.ex. Radio, analoga källor på Audio IN, Party Mode, osv.

iPod

Tryck på OK.

Under Audio Server (Music server) hittar du Mediacenter under namnet, som du definierat med alternativet Mediacenter Network Name (se bruksanvisning Mediacenter). Fabriksinställningen är .
Illustrationerna i den här bruksanvisningen är endast exempel. Displayerna kan i verkligheten skilja sig åt beroende av programvara, tillgänglighet av apparater och tjänster i ditt system.

Meny Music

Vid val av Mediacenter - Music visas t.ex. en lista ur vilken du kan välja din musik enligt vissa kriterier, som t.ex. Interpret, genre osv.

→ Öppna meny som beskrivet under "Mediacenter".
▲ ▼ Välj Music.

Tryck på OK.

▲ ▼ Välj önskat kriterium.

Genre Alla tillgängliga titlar visas sorterade efter gen alfabetisk ordning

Artist Alla tillgängliga titlar visas sorterade efter arti: alfabetisk ordning

Tryck på OK.

→ Om de är tillgängliga, visas albumgrafiker (s.k. cover art) för spelade titlar och album, annars visas en neutral bild (som för Internet-radio, sida 209). Albumgrafik i formaten JPG, GIF och BMP kan framställas. Från USB-minnen kan albumgrafik endast visas ur MP3-data (metadata). Vid upspelning av Audio Server (Mediacenter) bestämmer denna, om en albumgrafik överförs.

iPod OptionsMenu Mediacenter.

Du kan ställa in ordningsföljden för sorteringen i titellistan.

MENU öppnar Options Menu.

◀ ▶ Välj önskat alternativ.

A-Z Alla tillgängliga titlar visas i alfabetisk ordni

Track number Alla tillgängliga titlar visas sorterade efter titelnummer

Date Alla tillgängliga titlar visas sorterade efter datum

Size Alla tillgängliga titlar visas sorterade efter storlek orlek)

De val som finns tillgängliga i ditt system beror på Mediaserver.

Allmän användning

Menu Artist

Vid val av Mediacenter - Music - Artist visas en lista över tillgängliga artister, i alfabetisk ordning.

Öppna meny som beskrivet under "Mediacenter".

▲ ▼ Välj Music.

Tryck på OK.

▲ ▼ Välj Artist (artister är betecknade med hjälp av framförställda streck "|").

Tryck på OK.

▲ ▼ Välj önskad artist.

Mata in siffror och bokstäver med sifferknappar (som SMS) för att begränsa val.

OK öppnar artist för val av album.

▲ ▼ Välj önskat album.

Mata in siffror och bokstäver med sifferknappar (som SMS) för att begränsa val.

OK öppnar album för titelval.

P+/- Bläddra sida för sida

eller OK för att starta uppspelning av de valda titlarna.

Meny Music Uppspelning

Under uppspelningen av ett spår/titel visas, om tillgängligt, olika data, som t.ex artist, album, titel, spelad tid, total tid osv.

MENU öppnar Options menu.

eller ▼ föregående spår/titel.

eller ▲ nästa spår/titel.

Paus.

Stopp.

OK eller ◀ öppna överordnad meny.

Options Menu

Du kan göra inställningar för en slumpmässig och automatisk uppspelning.

MENU öppnar Options Menu.

▲▼ Välj önskat alternativ.
Shuffle	on	Spåren/titlarna i det aktuella mediet/demappen spelas upp i en slumpmässig ordningsföljd.
Shuffle	off	Uppspelning i normal ordningsföljd.
Repeat	title	Aktuellt spår/aktuell titel i oändlighet.
Repeat	all	Spela upp aktuellt album/ aktuell upps
	oändlighet.
Repeat	off	Uppspelningen stannar automatiskt vid
► Aktivera önskad funktion.Tryck på OK.

Allmän användning

Soundsettings

Under en uppspelning av ett spår/titel kan olika Sound settings göras.

Tryck på knappen.

▲ ▼ Välj önskad funktion.

Loudness Fysiologisk anpassning av höga och djupa toner vid låg ljudstyrka.

AVC

Högtalarautomatik för en så jämn ljudvolym som möjligt mellan olika system/internet-radiosändare

Treble

Inställningar för de höga frekvenserna.

Bass

Inställningar för de djupa frekvenserna (bas).

Balance

tonvikt på vänster /höger kanal

Volume

Inställning av volym

Tryck på OK.

Alarm

Multiroom Receivern kan väcka dig med musik eller signalljud när du vill.

Tryck på knappen ROOM.

▲ ▼ Välj Room.

Tryck på OK.

▲ ▼ Välj Alarm clock.

Tryck på OK.

▲ ▼ Välj önskad funktion.

Alarm

Time

Slå på eller av larmet på väckarklockan

Mata in tid för väckning med fyra siffror med

(Tid) sifferknapparna

Source

Source Vid alternativ Music görs försök att spel

(Källa) senast valda källa.Om detta inte är möjligt används

standardväckningssignalen.

Vid alternativ väckningsljud kan du stänga av väckningssignalen med knappen END och OK.

Tryck på OK.

Sätt Multiroom receivern i stand-by-drift. Till nästa inställda väckningstid slås den på automatiskt och den kommer att spela upp det inställda väckningsljudet. Väckningsfunktionen upprepas dagligen tills alternativen Alarm ställs in på off.

Efter ett nätavbrott (t.ex. strömavbrott) är väckningsfunktionen deaktiverad. Ställ in tiden igen (sidan 207).

Timer

Du kan låta Multiroom Receivern stänga av sig automatiskt inom ett valbart tidsspann.

Tryck på knappen.

▲ ▼ välj önskat tidsspann.

Tryck på OK.

Update

Software Status och Update

Multiroom Receiver kan vid behov uppdateras till senaste nivå av din återförsäljare med Software Update.

Tryck på knappen ROOM.

▲ ▼ Välj Room. Tryck på OK.
▲ ▼ Välj Receiver settings.

Tryck på OK.

▲ ▼ Välj Software.

Tryck på OK.

Versionsnummer och datum för aktuell Softwareversion visas.

▲ ▼ Välj option Exit.

Tryck på OK.

Software Update över USB/Internet

Vid uppdatering via USB: Vid uppdatering via USB: Stick in USB-stick med Update-filer "update.pac" i root-förteckningen i USB-kontakten som sitter på sidan (sida 196) av Multiroom Receiver.

Tryck på knappen ROOM.

▲ ▼ Välj Room. Tryck på OK.
▲ ▼ Välj Receiver settings.

Tryck på OK.

▲ ▼ Välj Software.
▲ ▼ Välj option Update.
▲ ▼ Välj alternativ USB eller Internet.

Tryck på OK.

Förloppet kan ta upp till 30 minuter.

Så snart som LED i Multiroom Receiver lyser grönt igen (utan rött), stänger du av enheten med Main switch (Nätbrytaren) och därefter slår du på den igen.

Under uppdateringen får apparaten inte separeras från nätet.
Kontrollera om fjärrkontrollen Assist Media har tillgång till en mjukvaruuppdatering (se bruksanvisning Assist Media). Om det är nödvändigt med en mjukvaruuppdatering för Assist Media, får du information om detta i displayen.

Reparationavfel

Problem Möjlig orsak Åtgård
Ingen funktion. Nätkabel ej isatt. Sätt in nätkabel	In i en kontakt 220-240 V 50 Hz.
Multiroom Receiver hittar ingen mediaserver.	Ingen förbindelse med mediaservern.	Kontrollera om mediaservern är aktiverad.Kontrollera networkkommunikationen med en PC med hjälp av ett ping-kommando.Kontrollera kabeln om du har ett trådbundet network.Kontrollera avståndet mellan mediaserver och Multiroom Receiver om du har ett trådlöst network.
Trots inställning Automatic (DHCP) erhåller Multiroom Receiver ingen IP-adress.	I ditt nätverk arbetar ingen DHCP-server. Upprätta en	DHCP-server.
	Du har i samband med en förbindelse över ett krypterat trådlöst network matat in fel WiFi-nyckel.	Mata in korrekt lösenord för WiFi-(sida 203).
En visad mediafil kan inte spelas upp.	Format på filen stöds inte (sidan 215).	Omvandla filerna på en dator med ett Audio konverterings-program t.ex. i MP3-format.
Inget ljud.	Felaktig anslutning av in- eller utgångskabeln.	Anslut kabeln ordentligt (sidan 201). Om problemet kvarstår är kablarna möjligen defekta.
	Ingen lämplig ingångskälla har valts. Välj en lämplig ingångskälla med SOURCE.
	Ljudstyrkan är ställd på minimum. Höj ljudstyrkan.
	Ljudet är satt på ljudlöst.	Tryck på eller V + på fjärrkontrollen för att aktivera ljudet på nytt och ställ sedan in ljudnivån.
	Adapterkabeln Subwoofer sattes in i Multiroom Receiver när den var påslagen.	Stäng av Multiroom Receiver och slå på den igen.
Apparaten fungerar inte som den ska.		Dra ut anslutningskabeln ur uttaget och sätt i den igen efter ca 30 sekunder.
Fjärrkontrollen fungerar inte som den ska.	Batteriet till fjärrkontrollen är dåligt.	Placera fjärrkontrollen i laddaren.
Mediet i en USB-ansluten apparat kunde inte spelas upp (t.ex. iPod).	Det är endast mediaminnen som stöds, som anmäler sig som Mass storage och är formaterade med filsystem FAT32.	Använd lämpligt lagringsmedia som t.ex.USB-stick med kompatibelt filsystem.
Trots ansluten nätverkskabel kopplar Multiroom Receivern endasttill WiFi.	Nätverkskabel defekt inte riktigt ansluten.	Byt nätverkskabel eller anslut den korrekt.
	Energisparalternativet för routern/switchern är aktiverad för automatisk portidentifiering.	Stäng av automatisk portidentifiering.

Om det vid drift av ett trådlöst network skulle uppstå störningar, som exempelvis avbrott vid uppspelning eller om apparaten reagerar långsamt vid användningen, kan du försöka göra följande:
- Håll minst tre meters avständ till mikrovågsugnen, Bluetooth-apparater, mobiltelefoner och Wi-Fi-kompatibla apparater som skrivare och PDAs.
- Byt den aktiva kanalen på WiFi-routern.

Tekniskaspecifikationer

Allmänt

Multiroom Receiver Art.nr. 68203T/U10

Driftstemperatur 5 °C ... 35 °C

Strömförsörjning AC 220 - 240V, 50 Hz

Strömförbrukning "På" 10 W

Strömförbrukning "Energispardrift på" < 1 W

Strömförbrukning "Av" 0 W

Frekvensområde 2,4

Förstärkare 2x 48 Watt (6 Ohm) / 10% THD

Överföringsområde 20 Hz – 20 kHz - 3dB

Gränssnitt

AUDIO IN Analog, Stereo, 1 V, 10 kOhm, teleplugg

AUDIO OUT	Analog, Stereo, 1 V, 10 kOhm, teleplugg
LINK	Anslutning för Loewe Subwoofer, Analog, 1 V, 10 kOhm, teleplugg
Högtalare	4x klämmor R+/R-/L+/L-
Network	RJ-45
USB	V 2.0, för minnen< 10 GB, FAT32

Understödda filformat

Audio

MP3, WMA (utan DRM), FLAC, AAC, WAV, LPCM, OGG

Standard hemnetwork

Audio

Universal Plug and Play Audio/Video (UPnP AV)

Wired Network (markbundet nätverk)

Understödda standarder

10 Mbit/s Ethernet (10Base-T), 100 Mbit/s Fast Ethernet (100Base-T)

Trådlöst network (WiFi)

Understödda standarder	IEEE 802.11b och 802.11g
Frekvensområde	2400-2483,5	MHz
Kryptering	WEP, WPA, WPA2

Impressum

Loewe AG är ett aktiebolag enligt tysk lagstiftning med huvudkontor i Kronach.

Momsregistreringsnummer: DE 193216550

WEEE-registreringsnummer: DE 41359413

Alla rättigheter, inklusive översättning, förbehålles.

Ändringar avseende design och tekniska specifikationer utan föregående kungörelse är möjliga.

Ordlista

C

Client: Även kallad Network Client; betecknar en terminal, som t.ex din TV-apparat, som är ansluten till network och som hämtar data från en (media-)server, för att göra denna tillgänglig för användaren.

D

DHCP: Förkortning för Dynamic Host Configuration Protocol. DHCP möjliggör en automatisk tilldelning av IP-adresser med hjälp av en DHCP-server.

DHCP-server: Networkstjänst som har hand om den automatiska tilldelningen av IP-adresser till klienter.

DRM: Digital Rights Management (engelska för rättighetsförvaltning). Sätt att kontrollera upphovsrättsskyddad information. DRM-skyddat innehåll kräver för korrekt användning förutom en DRM-kompatibel apparat även innehavande av en av leverantören utgiven (kostnadspliktig) licens.

E

Ethernet: Trådbunden datanätsteknologi för lokala network(LANs). Omfattar även normer för t.ex. kontaktanslutningar och överföringshastigheter.

H

Host: översatt värd. Dator, där servertjänster används, som tillhandahåller data. Se även mediaserver.

|

ID3-Tags: Tilläggsinformation för MP3-filer. Här kan bland annat uppgifter till Interpret, titel, album och albumomslag lagras. Bearbetningen av dessa data sker på PC:n med hjälp av ID3-Tag-Editor.

IP-Adress: IP-adresser (Internet-Protocol-adresser) gör att man kan identifiera apparater i ett Internet-Protocol-(IP-)network. IP-adresser består av fyra siffergrupper med vars tre siffror.

K

Kanal (WiFi): Med kanal menas en bestämd del av WLANs frekvensband. Apparater som vill kommunicera med varandra måste använda samma WiFi-kanal. I Europa är WiFi-frekvensbandet idag indelat i 13 kanaler.

L

LAN: Förkortning för Local Area Network (vilket på svenska betyder ungefär lokalt begränsat nätverk). Används huvudsakligen som benämning av trädbundna nätverk (Ethernet).

M

MAC-adress: Hardware-adress för en networkadapter, t.ex. networkkortet i PCn. Det är en fast adress som erhålls av tillverkaren och tjänar till att entydigt identifiera apparater i networks.

Mbit/sek: Angivelse av överföringshastigheten för network i megabit, alltså miljoner tecken per sekund. Hos WiFi uppgår den maximala hastigheten till 11 (IEEE 802.11b) eller 54 (IEEE 802.11g) Mbit/sek, i trädbundna nät till 10 Mbit/sek eller 100 Mbit/sek (Fast Ethernet).

Mediaserver: Betecknar både den apparat som multimediainnehållet finns lagrat på och den tjänst som tillgängliggör dessa data för network.

MP3: Dataformat för komprimerade audiofiler.

N

NAS: Förkortning för Network Attached Storage, vilket på svenska betyder ungefär nätverksbundet lagringsmedium. Uttrycket beskriver en härddisk som är självständigt (dvs. utan PC) integrerad i network.

R

Router: Apparat som förbinder flera nät, t.ex. hemnetwork och Internet.

S

Switch: Apparat som kopplar flera datorer till ett network.

T

Trådbundet nätverk: se LAN.

Trådlöst nätverk: se WiFi.

U

UPnP AV: Förkortning för Universal Plug and Play Audio / Video. Används för tillverkarövergripande styrning av networkapparater. En mycket utbredd standard för hemnätsanslutning.

USB: Universal Serial Bus. Seriellt bussystem för att förbinda externa apparater (USB-kortläsare, USB-stick).

W

WEP: Förkortning för Wired Equivalent Privacy (vilket på svenska betyder ungefär "trådbunden anslutning motsvarande privatsfär"). Standardförfarande vid WiFi-kryptering, men dock föråldrat.

WiFi: Förkortning för Wireless Local Area Network (vilket på svenska betyder ungefär "trådlöst lokalt begränsat network"). Kallas även trådlöst nätverk.

WMA: Förkortning för Windows Media Audio, Audio-dataformat tillhörande Microsoft. Precis som när det gäller MP3-filer är innehållet komprimerat även här.

WPA: Förkortning för Wi-Fi Protected Access (vilket på svenska betyder ungefär "Wi-Fi-skyddad åtkomst"). Avlöste WEP som standardmetod vid kryptering för trådlösa nät.

Sökordsförteckning

A

Alarm 212

Allmän användning 208

Apparatnamn 205

AUDIO IN 196

AUDIO OUT 196

Avfallshantering 198

D

DHCP 204

E

Energispardrift 206

F

Fjärråtkomst 207

Förutsättningar för aktivering 198

|

Impressum 215

Internet Radio 209

IP Address 204

iPod 210

K

Kabelsystem 201

L

Leveransens omfång 198

M

Märkesrättigheter 218

Mediacenter 210

Miljö 218

N

Nätkabel 197

Network 203

Network status 204

0

Optioner 210, 211

P

På-Av 196

På-/avslagning 202

Pairing 202

R

Rengöring 199

Reparation av fel 214

Room name 202

S

Säkerhet 199

Settings 202

Sound settings 212

Start-up 202

Subwoofer 205, 206

T

Tid 207

Tillbehör 198

Timer 212

Trådlöst network 203

U

Update 213

Uppspelning 211

Uppställning 198

Uppställningslösningar 200

USB 196, 209

V

Val av källa 196, 208

Välj source 208

W

Wired Network 204

Miljö

Avfallshantering

Pappkartong och emballage

Du har bestämt dig för en hållbar och tekniskt sofistikerad produkt. I överensstämmelse med nationella föreskrifter avseende avfallshantering av förpackningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att behålla original pappkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt.

Apparaten

Observera: EU-direktivet 2002/96/EG reglerar korrekt återtagning, hantering och återvinning av använda elektroniska utrustningar. Gamla elektroniska utrustningar måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor! Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt.

Andra detaljer avseende återtagning (även för icke-EU-länder) kan fås hos den lokala myndigheten.

Rättsliga anvisningar

Märkesrättigheter

GIFLIB försäljning är upphovsrättsskyddad (c) 1997 Eric S. Raymond. Härmed har varje person som får en kopia av programvaran och tillhörande dokumentation ("Programvaran") rätt att använda dessa oinskränkt utan avgift, inklusive och utan undantag, rätten att använda, kopiera, ändra, fusionera, ge ut, sprida ut, under-licensiera och/eller att försälja dessa, och personer som får denna programvara, att bevilja dessa rättigheter, under följande villkor:

Ovanstående text beträffande upphovsrätt och tillständ ska bifogas till alla kopior eller delar av kopierad text från programvaran.

Denna utrustning är i överensstämmelse med de väsentliga kraven och andra relevanta bestämmelser i Direktiv 1999/5/EC. Apparaten får användas i alla länder inom EU liksom påIsland, i Norge och i Schweiz. I Frankrike och Italien får apparaten användas endast inomhus.

Service

A

Loewe Austria GmbH

Parkring 12

200 39 Malmö, Sverige

Tel +46 - 4 06 79 74 00

Fax +46 - 4 06 79 74 01

Email: [e-mail]

SK
