Produkttype	Multiroom hi-fi system
Mærke	Loewe
Model	Multiroom Receiver Individual Sound
Dimensioner (L x H x D)	330 x 180 x 53 mm
Vægt	Cirka 1,8 kg
Strømforsyning	220-240 V ~ 50 Hz
Energiforbrug (drift)	10 W
Energiforbrug (øko-tilstand)	< 1 W
Forstærkning	2 x 48 W (6 Ω, 10% THD)
Trådløs forbindelse	WiFi 802.11b/g (2,4 GHz)
Kablet forbindelse	Ethernet RJ-45 (10/100 Mbit/s)
Lydindgange	AUDIO IN (jack 3,5 mm stereo)
Lydudgange	AUDIO OUT (jack 3,5 mm stereo), højttalerudgang (terminaler)
USB-port	USB 2.0 (understøtter op til 10 GB, FAT32)
Understøttede lydformater	MP3, WMA (uden DRM), FLAC, AAC, WAV, LPCM, OGG
Vigtigste funktioner	Multiroom lyd, netværksafspilning, internetradio, vækkeur, timer, subwoofer
Vedligeholdelse og rengøring	Blød og let fugtig klud, uden aggressive midler
Sikkerhed	Tag stikket ud under tordenvejr, bloker ikke ventilationen, åbn ikke kabinettet
Reservedele og reparationsmuligheder	Kontakt en autoriseret Loewe-forhandler for reparation
Generelle oplysninger	Manual tilgængelig som gratis PDF, assistance via spørgsmål på hjemmesiden

Ofte stillede spørgsmål - Multiroom Receiver LOEWE

Hvordan tilslutter jeg Multiroom Receiver til WiFi-netværket?

Tryk på ROOM-knappen på Assist Media-fjernbetjeningen, vælg rummet, derefter Modtagerindstilling > Netværk. Vælg dit WiFi-netværk, indtast adgangskoden (8 til 64 tegn) med de numeriske taster som på en SMS. Bekræft med OK.

Hvorfor er der ingen lyd?

Kontroller tilslutningerne af højttalerne (polaritet overholdt), den valgte kilde (tryk på SOURCE), lydstyrken (øg med V+), og at lydløs tilstand ikke er aktiveret (tryk på mute-knappen). Hvis en subwoofer er tilsluttet, sluk og tænd enheden igen.

Hvordan vækkes man med musik?

I menuen Vækning (tryk på ROOM, vælg rummet, derefter Vækning), aktivér alarmen, indstil tidspunktet (24-timers format) og vælg kilden 'Musik'. Enheden starter den sidst anvendte kilde. Sæt enheden i standby for at aktivere vækningen.

Hvilke lydformater understøttes?

Multiroom Receiver afspiller formaterne MP3, WMA (uden DRM), FLAC, AAC, WAV, LPCM og OGG. Filer beskyttet af DRM er ikke kompatible.

Hvordan udfører jeg en softwareopdatering?

Download filen 'update.pac' på et USB-stik (FAT32, rod). Sæt stikket i den laterale USB-port. Gå til Modtagerindstilling > Software > Opdater > USB. Den røde LED blinker under opdateringen (max 30 min). Når den bliver grøn og konstant, sluk og tænd enheden igen.

Hvordan tildeler jeg Multiroom Receiver til Assist Media-fjernbetjeningen?

Sørg for at enheden er tændt. På fjernbetjeningen skal du trykke på ROOM, vælge Fjernbetjeningsindstilling > Tildel. Søgningen starter automatisk. Vælg den fundne enhed (kontrollér MAC-adressen på bagsiden, hvis der er flere). Hold afstanden under 2 meter.

Hvordan indstiller jeg subwooferens delefrekvens?

Tryk på ROOM, vælg rummet, derefter Modtagerindstilling > Subwoofer. Vælg en tærskelfrekvens mellem 20 Hz og 200 Hz afhængigt af dine højttaleres specifikationer. Hvis ingen subwoofer er tilsluttet, vælg 'nej'.

Kan jeg bruge enheden uden internetforbindelse?

Ja, du kan afspille musikfiler fra et USB-stik tilsluttet USB-porten, eller via en ekstern kilde tilsluttet AUDIO IN-indgangen. Internetradio og onlinetjenester kræver internetforbindelse.

Hvordan rengør jeg Multiroom Receiver?

Brug en blød og let fugtig klud, uden aggressive rengøringsmidler. Sprøjt ikke væske direkte på enheden. Tag stikket ud før rengøring.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontrollér at Assist Media-fjernbetjeningen er opladet (placer den på opladningsbasen). Hvis problemet fortsætter, udskift batteriet. Sørg for, at ingen forhindringer blokerer signalet mellem fjernbetjeningen og modtageren.

BRUGSANVISNING Multiroom Receiver LOEWE

Indhold 150
Tilbehør 150
Forudsætninger for drift 150
Opstilling 150

Sikkerhed 151

Bestemmelsesmæssig brug og omgivelsesbetingelser 151

Opsyn 151

Rengøring 151

Om denne betjeningsvejledning 151

Opstilling 152

Forslag til opstillingsløsning 152

Hovedrum 152

Siderum....152

Tilslutning....153

Start-up 154

Tænd/sluk 154

Pairing....154

Trådløst netværk 155

Wired network 156

Fejlafhjælpning....166

Tekniske data 167

Kolofon....167

Glosar 168

Stikordsregister 169

Miljø 170

Rettighedsoplysninger....170

Varemærkerettigheder 170

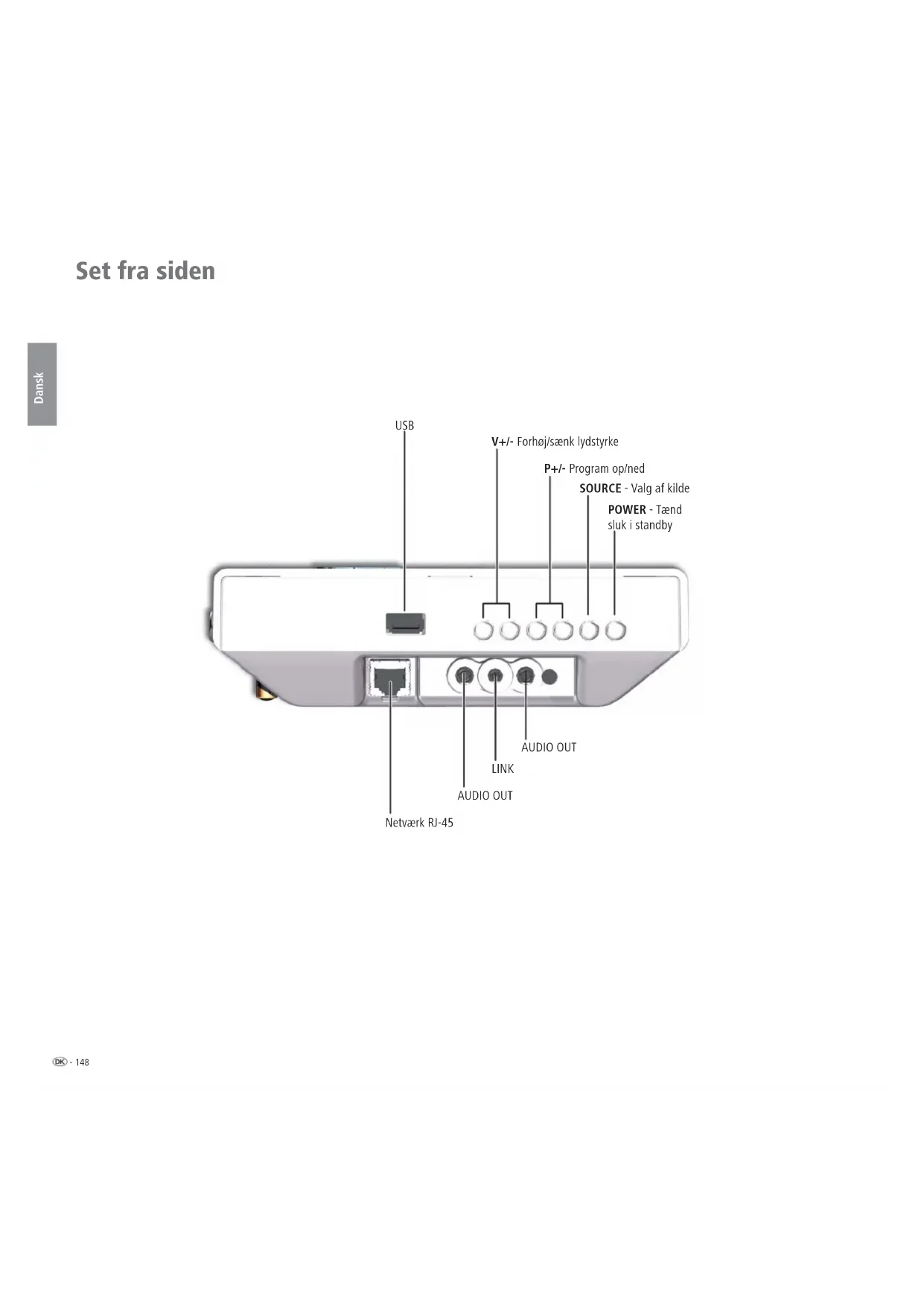

Set fra siden

Bagside

R - Højttalertilslutning højre, minuspol

Introduktion

Tak,

fordi du valgte et Loewe produkt. Vi værdsætter den tillid, som du viser os. Hos Loewe tager vi udgangspunkt i teknologi, design og brugervenlighed på allerhøjeste niveau. Dette gælder både tv, dvd, video, audio og tilbehør. Hos os er teknologi og design ikke målet i sig selv, men midler til at give brugeren den bedst mulige lyd- og billedoplevelse. Loewe design ligger ikke under for forbigående modeluner. Vi ved, at du har anskaffet et højkvalitetsprodukt, som du skal kunne holde ud at se på længere end bare til i morgen eller i overmorgen.

Indhold

• Individual Sound Multiroom Receiver
• Bøjlestøtte
• Vægholder
• Denne betjeningsvejledning
- Monteringsvejledning

Tilbehør

Assist Media-fjernbetjening Best.-nr. 70230A81

Multiroom Display on Wall Best.-nr. 70990U80

Multiroom Display in Wall Best.-nr. 70990U81

Adapterkabel til subwoofer Best.-nr. 70495

Forudsætningerfordrift

For at kunne udnytte funktionerne i Multiroom Receiver fra Loewe, skal følgende forudsætninger være opfyldt:

• Mindst en fjernbetjening af typen Loewe Assist Media.
• Mindst en Multiroom Receiver.
• Tilslutning til et trådløst (WiFi) eller kabelforbundet lokalt netværk, router med internetadgang.
• Forbindelse til et Loewe Mediacenter i det lokale netværk.
• Per Multiroom Receiver hver et par højttalere og eventuelt en Loewe Subwoofer.

Opstilling

• Følg anvisningerne i den vedlagte monteringsvejledning.
• Opstil ikke apparatet i nærheden af kraftige varmekilder eller i direkte sollys.
• Sørg for, at der er mindst 2,5 cm frirum omkring apparatet, så luften kan cirkulere uhindret, og varmen kan slippe væk. Tildæk ikke ventilatoren og åbningerne på bagsiden. Apparatet må ikke lægges på bagsiden, mens det er i drift.
• Forkert spænding kan beskadige apparatet. Dette apparat må kun tilsluttes et strøm for sy nings net med den spænding og frekvens, der er angivet på ty pe skiltet ved hjælp af det med følg ende kabel. Anvend udelukkende den medfølgende støttebøjle eller vægholderen.
• Ved tordenvejr trækkes netstikket ud. Overspænding i elnettet som følge af lynnedslag kan beskadige apparatet.
• Også ved længere tids fravær bør netstikket være trukket ud.
• Netstikket skal være let tilgængeligt, så apparatet til enhver tid kan adskilles fra nettet.
• Før netkablet, så det ikke kan beskadiges. Det bør ikke lægges i knæk, føres over skarpe kanter, trædes på eller udsættes for kemikalier. Sidstnævnte gælder for hele apparatet. Et netkabel med beskadiget isolering kan give elektrisk stød og indebærer brandfare.
• Træk ikke i kablet, når netstikket trækkes ud, men i selve stikproppen. Kablerne i stikket kan blive beskadigede og forårsage en kortslutning, når det sættes iigen.
• Hvis andre apparater arbejder i det samme frekvensområde (2,4 GHz), kan det medføre forstyrrelser (se side 166).

Læs og følg også sik ker heds an vis ningerne på de følgende sider.

Sikkerhed

For din egen sikkerhed og for at undgå unødig skade på apparatet bør følgende sikkerhedsanvisninger læses og overholdes.

Bestemmelsesmæssig brug og omgivelsesbetingelser

Dette apparat er udelukkende beregnet til overførsel og gengivelse af lydsignaler. Det er udviklet til beboelses- og kon tor lo kaler og må ikke anvendes i rum med høj luftfugtighed (f.eks. badeværelse, sauna) eller høj støvkoncentration (f.eks. værksteder).

Garantien omfatter denne bestemmelsesmæssige anvendelse af apparatet.

Hvis apparatet benyttes udendørs, skal du sørge for, at det er beskyttet mod fugt (regn, dryp- og stænkvand eller dug).

Høj fugtighed og stor støvkoncentration medfører krybe strøm me i apparatet, hvilket resulterer i risiko for kon takt med spænding eller for brand.

Hvis apparatet er bragt fra kulde ind i varme omgivelser, skal det stå slukket i ca. tre timer for at undgå mulig dannelse af kondensfugtighed.

Sluk altid for anlægget (Individual Sound Multiroom Receiver, tv og evt. andre tilsluttede komponenter), før du tilslutter eller fjerner andre apparater eller højt-talere.

Beskyt apparatet mod:

• Væde, fugt, dryp- og stænkvand eller damp.
- Stød og mekaniske belastninger
• Magnetiske og elektriske felter
- Kulde, varme, direkte sollys og store temperatursvingninger
• Støv
• Cirkulationshæmmende afdækning
- Indgreb i apparatets indre.

Stil ikke genstande fyldt med væske på apparatet.

Stearinlys og anden åben ild skal til enhver tid holdes væk fra apparatet for at forhindre, at der opstår brand.

Ventilationsspalterne i apparatets bagvæg må ikke tildækkes af aviser eller tæpper. Vær f.eks. opmærksom på gardiner osv.

ADVARSEL: FJERN IKKE KABINETTET FOR AT UDELUKKE FARE FOR ELEKTRISK ST∅D. DER ER INGEN DELE I KABINETTET, SOM KAN REPARERES AF BRUGEREN. AL SERVICE HENVISES TIL DIN LOEWE FORHANDLER.

Lad ikke børn håndtere apparatet uden opsyn. Lad ikke børn lege i umiddelbar nærhed af apparatet.

Anvend ikke Multiroom Receiver uden opsyn. Sluk for strømkontakten ved længere tids fravær, eller træk stikket ud.

Rengøring

Rengør kun apparatet med en let fugtet, blød og ren klud (uden kraftige rengøringsmidler).

Om denne betjeningsvejledning

Oplysningerne i denne vejledning gælder produktet Loewe Individual Sound Multiroom Receiver.

Såfremt andet ikke er angivet, gælder anvisningerne for betjeningselementerne på fjernbetjeningen Assist Media.

Afsnit, der begynder med symbolet indikerer vigtige bemærkninger, tips eller betingelser for problemfri drift.

I funktionsbeskrivelserne er de nødvendige betjeningselementer placeret til venstre for teksten, der indeholder handlingsanvisningen.

Illustrationerne i denne betjeningsvejledning er kun eksempler. De faktiske visninger kan variere afhængigt af softwareversioner, og om tjenesterne er tilgængelige i Deres system.

Opstilling

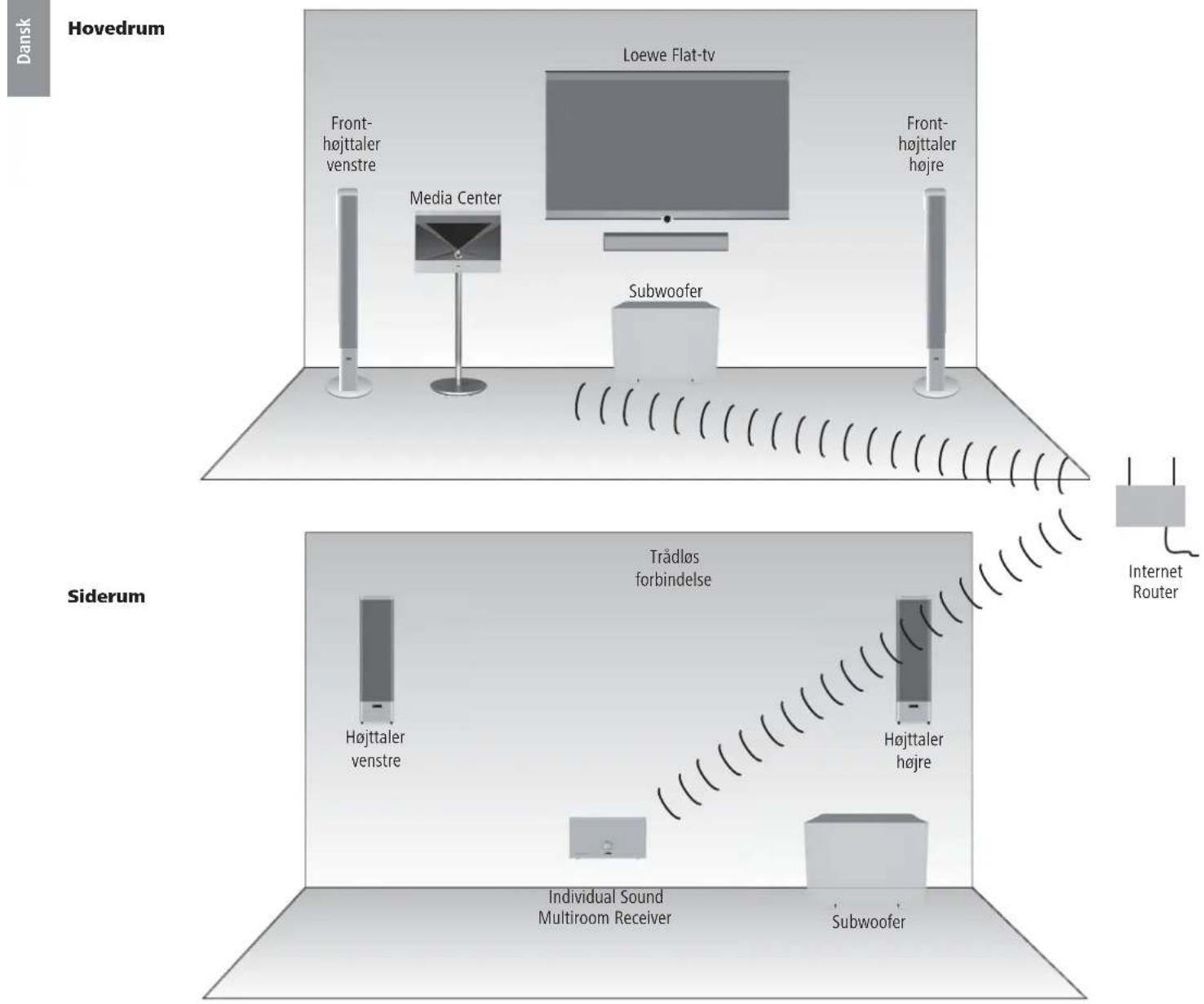

Forslag til opstillingsløsning

Tilslutning

Kabelføring Individual Sound Multiroom Receiver

Forbind højttaleren med Multiroom Receiver. Sørg da for, at tilslutningsledningernes poler tilsluttes korrekt.

På Multiroom Receiver er tilslutningen til den højre højttaler markeret med R+ (rød) / R− (sort) og til den venstre højttaler med L+ (rød) / L− (sort).

Hvis der ikke ønskes en WiFi-forbindelse, eller den ikke er mulig, forbindes Multiroom Receiver med en netværkstilslutning (f.eks. en switch eller DSL-router), der så vidt muligt har forbindelse til internettet, ved hjælp af et RJ-45-netværkskabel (medfølger ikke ved levering).

1) Eventuelt kan De forbinde en Loewe Subwoofer med Audio Link-interface med bøsningen LINK på Multiroom Receiver ved hjælp af "Adapterkabel Subwoofer" der fås som tilbehør. I dette tilfælde forbindes højttalerne til subwooferen.

Forbind netkablet med en 220-240 V 50 Hz stik-kontakt.

Start-up

Tænd/sluk

Tænd for Multiroom Receiver med strømkontakten (side 149).

Foretag først indstillingerne som beskrevet i betjeningsvejledningen til fjernbetjeningen Assist Media under Start-up (som f.eks. sprog, tid/dato osv.).

Pairing

Kontrollér, at apparaterne er opstillet korrekt (side 152). Etabler de elektriske forbindelser som beskrevet på side 153.

ROOM

Tryk på tasten ROOM på fjernbetjeningen Assist Media.

Såfremt der endnu ikke er tildelt en Multiroom Receiver begynder søgningen med det samme efter første tryk på tasten ROOM

Hvis der findes flere apparater, skal De vælge det ønskede. Bekræft med OK.

For at undgå forvekslinger kan De om nødvendigt slukke for andre Multiroom Receiver eller læse MAC-adressen på bagsiden af apparatet.

Hvis tildelingen mislykkes, vises en meddelelse. Gentag fremgangsmåden og reducer afstanden mellem fjernbetjeningen Assist Media og den Multiroom Receiver, som skal tildeles til maks. 2 m.
Hvis De befinder Dem for langt væk fra Multiroom Receiver med fjernbetjeningen Assist Media, vises en meddelelse. Formindsk afstanden, og vælg den viste indstilling Reconnect (Forbind igen).
Hvis De anvender en ekstra Assist Media fjernbetjening, så kan forbindelsen overføres fra en allerede tildelt Assist Media til Multiroom Receiver. Der vises en tilsvarende meddelelse på displayet på den første Assist Media.

Her kan der foretages forskellige grundindstillinger, f.eks. for netværket.

ROOM

Tryk på tasten ROOM.

▲ ▼ Vælg det ønskede rum. Bekræft med OK.
▲ ▼ Vælg Receiver settings (Receiver-indstillinger). Bekræft med OK.

▲ ▼ Vælg det ønskede punkt Bekræft med OK.

Ved at vælge MAC address (MAC-adresse) den denne entydige apparatadresse vises. Denne adresse er blandt andet nødvendig ved indstilling af internetradiostationer (side 161).

Start-up

Network

Afhængigt af om Multiroom Receiver er forbundet med kabel (Ethernet, Powerline) eller trådløst (WiFi) til Deres lokale netværk, skal der foretages forskellige indstillinger.

Tryk på tasten ROOM.

▲ ▼ Vælg det ønskede rum.
Bekræft med OK.
▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg punktet Network.

→ Multiroom Receiver registrerer automatisk, om der er en kabelforbundet eller trådløs forbindelse og opfordrer til de nødvendige indstillinger i menuer.

Trådløst netværk

Her foretages indstillingerne for et trådløst netværk.

Først søges der efter trådløse netværk i nærheden.

De fundne trådløse netværk bliver vist i en liste.

Det aktuelt aktive netværk er markeret med blåt.

Rescan (Søg igen) starter søgeproceduren igen.

WiFi off (WiFi fra) De kan deaktivere WiFi (Valgmuligheden vises, hvis der ikke er tilsluttet et LAN). Ved behov kan De aktivere WiFi on (WiFi til) ved at gentage netværksindstillingen.

Hvis dit trådløse netværk er beskyttet af en kode, er det nødvendigt at indtaste WiFi-koden, der tillader adgang til netværket.
Kryptering med WEP-standarden regnes ikke længere som sikker. Hvis det er muligt, skal De anvende standarderne WPA eller WPA2. De tilhørende indstillinger foretages på Deres WiFi-router.

▲ ▼ Vælg det ønskede netværk. Bekræft med OK.

Hvis netværket er krypteret, kan De indtaste adgangskodens tal og bogstaver med nummertasterne (som SMS).

Skift mellem store og små bogstaver med EPG.

Slet tegnet til venstre for markøren med PIP.

OK Gem indtastning.

WiFi-koden skal være på mindst 8 tegn og maksimalt 64 tegn.
Spørg netværks-administratoren, hvis du ikke kender WiFi-koden.
▶ Understøttede krypteringer: side 167.

Hvis det ønskede trådløse netværk er WEP-krypteret, skal der vælges yderligere en hukommelsesplads i den åbne menu til koden i "Index 1-4".

▲ ▼ Vælg det ønskede indeks.

Bekræft med OK.

Her foretages indstillingerne for det valgte netværk.

IP-adresse og netmaske tildeles automatisk af en DHCP-server i hjemmenetværket.

Der skal være installeret en DHCP-server på en enhed i netværket (f.eks. WiFi-routeren).

▲ ▼ Vælg punktet Automatic (DHCP) (Automatisk (DHCP)).

Bekræft med OK.

Manual input

Indtastning af den faste IP-adresse, gateway, DNS-server 1/2.

▲ ▼ Vælg punktet Manual input (Manuel indtastning).

Bekræft med OK.

Indtast tal med nummertasterne.

Indtast punktum med EPG.

Slet tegnet til venstre for markøren med PIP.

OK Gem indtastningen og åbn næste menu.

På samme måde som for IP-adressen spørges der i rækkefølge efter adresserne for undernetmaske, gateway, DNS-server 1 og DNS-server 2.

Network status

Efter indtastningerne er gemt, vises en oversigt over indstillingerne på flere menusider.

▲ ▼ Vælg punktet Change settings (Rediger indstillinger) for at åbne dialogen for netværksindstillingerne.

Bekræft med OK.

◀ ▶ Vis foregående/næste menu.

▲ ▼ Vælg punktet To page 2-4 (Til side (2-4)) for at gå til næste side.

Bekræft med OK.

▲ ▼ Vælg punktet Exit (Afslut) eller tryk på tasten END for at lukke menuen Network status (Netværksstatus).

Hvis De vil ændre Multiroom Receiverens driftsmåde fra "Wired network" til "Wireless network" (eller omvendt), skal de først slukke for apparatet med strømafbryderen (side 149) og derefter fjerne (eller tilslutte) netværkskablet fra/med RJ-45-bøsningen (side 148). Tænd derefter for apparatet igen med strømafbryderen, og gennemfør indstillingerne som beskrevet på side 155 under "Network".

Via menupunktet Reset network startes netværksparametrene på ny (rekvirer f.eks. ny IP-adresse).

Start-up

Roomname

Hvis der er flere Multiroom Receivere i omgivelserne, kan de enkelte apparater tildeles et individuelt navn for bedre at kunne skelne mellem dem ved betjening.

Tryk på tasten ROOM.

▲ ▼ Vælg Room 1...7 (Rum 1...7). Bekræft med OK.

Tryk på tasten ROOM.

▲ ▼ Vælg Room name (Rumnavn). Bekræft med OK.
▲ ▼ Vælg RCU settings (FB-indstillinger).

Bekræft med OK.

Indtast specialtegn med 0 og 1 (vælg ved at trykke flere gange).

Skift mellem store og små bogstaver med EPG.

Slet tegnet til venstre for markøren med PIP.

Bekræft med OK.

Devicename

Hvis der er flere Multiroom Receivere i omgivelserne, kan de enkelte apparater tildeles et individuelt netværksnavn for bedre at kunne skelne mellem dem.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum). Bekræft med OK.
▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Device name.

Bekræft med OK.

Indtast specialtegn med 0 og 1 (vælg ved at trykke flere gange).

Skift mellem store og små bogstaver med EPG.

Slet tegnet til venstre for markøren med PIP.

Bekræft med OK.

Start-up

Subwoofer

Hvis De har sluttet en subwoofer (side 153) til Multiroom Receiver, skal grænsefrekvensen indstilles, så basandelen ikke længere gengives af stereohøjttalerne men fra subwooferen.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum). Bekræft med OK.
▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Subwoofer.

Bekræft med OK.

▲ ▼ Vælg det ønskede punkt.

Vælg punktet off (fra), hvis der ikke er tilsluttet en subwoofer.

Vælg 20-200 Hz afhængigt af de tilsluttede stereohøjttalere (se deres tekniske data).

Bekræft med OK.

Du kan indstille en fast eller variabel lydstyrke til audiosignalet på grænsefladen AUDIO OUT.

▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

Vælg ▲ ▼ AUDIO OUT.

Vælg optionen ◀ ►

fix

(fast) fast lydstyrkeniveau

variable

variabelt lydstyrkeniveau indstilles med V+/-

Hvis subwoofer-grænsefrekvensen er indstillet, findes denne mulighed ikke.

Energy saving mode

Ved at aktivere energisparetilstand kan du for det meste spare på energien (se side 167). Det tager imidlertid længere at tænde apparatet. De kan indstille to tidsrum, hvor apparatet automatisk tændes på et forudindstillet tidspunkt (= Energisparetilstand fra) og derefter slukkes igen.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).

Bekræft med OK.

▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Energy saving mode (Energisparetilstand).

Bekræft med OK.

◀ ▶ Vælg det ønskede punkt.

on+Timer Automatisk tænd/sluk for energisparefunktionen.

(til+Timer) Der er to start/slut-tidspunkter.

På de indstillede tidspunkter er apparatet hurtigt klar til brug (= energisparefunktion fra). På de andre tidspunkter er energisparefunktionen aktiv.

Angiv klokkeslættet med fire cifre i 24h-format.

Afslut menuen.

Start-up

Klokkeslæt

Multiroom Receiverens tid bliver automatisk opdateret via tidsserveren på internettet (såfremt Deres netværk har adgang til internettet). Afvigelsen fra verdenstiden (tidszone) og sommer-/normaltid kan indstilles, så klokkeslættet passer til Deres region.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).

Bekræft med OK.

▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Clock (Ur).

Bekræft med OK.

◀ ▶ Vælg indstilling.

Afslut menuen.

De kan også indstille klokkeslættet manuelt. Se i betjeningsvejledningen til Assist Media-fjernbetjeningen under Indstilling af tid/dato. Multiroom Receiveren anvender klokkeslættet fra fjernbetjeningen, hvis der ikke er internetforbindelse til en tidsserver.

Remoteaccess

Visse gengivelsesfunktioner på Multiroom Receiveren kan betjenes fra andre apparater end Assist Media-fjernbetjeningen. Denne mulighed for at tillade såkaldte Media Control Points kan deaktiveres.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).

Bekræft med OK.

▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Remote access (Fjernadgang).

Bekræft med OK.

◀ ▶ Vælg indstilling.

Afslut menuen.

Dagligbetjening

Generelle betjeningsfunktioner

Følgende taster har generelle betjeningsfunktioner:

Tænd (hvis i standby)

eller POWER: Sluk til standby.

Hvis det er muligt, bliver den senest indstillede kilde aktive- ret - det varer ca. 40 sek. - den pågældende kilde blinker.

Start afspilning af det valgte spor, titel eller album.

▲ næste Track/Title

- foregående Track/Title

Søg baglæns (tryk flere gange)

Søg fremad (tryk flere gange)

P+/- Bladr en side ad gangen

SOURCE: Skifter til den næste kilde.

Indtast tal og bogstaver med nummertasterne (som for SMS) og at begrænse udvalget.

Pause.

Stop.

Under valg af medie: Et niveau tilbage.

V+/- Lydstyrke højere/lavere.

Lyd fra/til

▶ Bekræft/indstil valg i menuen.
- Tilbage i menuen.

Rød farvetast: Tilbage til gengivelse

Se også betjeningsvejledningen til fjernbetjeningen Assist Media for en komplet oversigt over funktioner.

Vælgkilde

Til musikafspilning kan De vælge mellem forskellig kilder, f.eks. en musikserver på netværket eller lokalt tilsluttede kilder (MP3-filer på en USB-hukommelse eller en tilsluttet lydenhed på AUDIO IN (Analog indgang)).

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).
Bekræft med OK.
▲ ▼ Vælg den ønskede kilde Internet Radio, Audio Server, USB eller AUDIO IN.

Alternativt kan der vælges en musikkilde ved at trykke flere gange på tasten SOURCE på Multiroom Receiver.

AudioServer

For valgmuligheden Audio Server (Musikserver) vises yderligere en valgmenu, hvor De kan vælge en tjeneste, der er til rådighed på Deres hjemmenetværk eller på internettet.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).

Bekræft med OK.

▲ ▼ Vælg Musikserver.

Bekræft med OK.

▲ ▼ Vælg tjeneste.

Bekræft med OK.

I menuen Audio Server (Musikserver) vises de tjenester, der i øjeblikket er tilgængelige på Deres hjemmenetværk.

Daglig betjening

InternetRadio

For valgmuligheden Internet Radio vises en liste over de tilgængelige internet-radiokanaler, hvis deres hjemmenet har forbindelse til internettet.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).
Bekræft med OK.
▲ ▼ Vælg Internet Radio (Internetradio).

▲ ▼ Vælg den ønskede oversigt/liste. Bekræft med OK.
Elementer under Favourites kan De redigere på Loewe Support Portal. For at gøre det, skal De angive MAC-adressen til Deres Multiroom Receiver (side 154). Den findes også på bagsiden af apparatet.
▲ ▼ Vælg den ønskede kanal. Bekræft med OK.

OK Åbn listen over internetradiokanaler.

Indtast tal og bogstaver med nummertasterne (som for SMS) og at begrænse udvalget.

▲▼ Åbn næste/forrige internetradiokanal.

USB

Musik kan afspilles på Multiroom Receiver eller Mediacenter fra en USB-hukommelse.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum). Bekræft med OK.
▲ ▼ Vælg USB. Bekræft med OK.
▲ ▼ Vælg det ønskede album (album/mapper er kendetegnet med den foranstillede lodrette streg "|").

OK eller PLAY for at starte afspilningen af den valgte titel.

MENU åbner menuen Options (Indstillinger) (side 163).

▲ næste titel
▼ foregående titel

Søg baglæns (tryk flere gange)

Søg fremad (tryk flere gange)

Pause.

Stop.

OK eller ◀ åbn overordnet menu.

- Symbolet ✦ viser med den blå farve, at der anvendes en USB-hukommelse på Multiroom Receiveren.

Daglig betjening

Mediacenter

For valgmuligheden Audio Server - Mediacenter (Musikserver - Mediacenter) (side 160) vises en liste over de tilgængelige tjenester i Mediacenter, hver der er et aktivt Loewe Mediacenter i Deres hjemmenetværk.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).

Bekræft med OK.

▲ ▼ Vælg Musikserver.

Bekræft med OK.

▲ ▼ Vælg den ønskede server, f.eks. Mediacenter.

▲ ▼ Vælg den ønskede mediekilde.

Music (Musik) Valg efter kriterium som f.eks. Artist, Genre osv.

Illustrationerne i denne betjeningsvejledning er kun eksempler. De faktiske visninger kan variere afhængigt af softwareversioner, og om apparaterne og tjenesterne er tilgængelige i Deres system.
Under Audio Server (Musicserver) findes Mediacenter under det navn, som du definerede ved optionen Mediacenter Network Name (se betjeningsvejledningen til mediacenter). Fabriksindstillingen hedder .

Menu Music

For valgmuligheden Mediacenter - Music (Musik) vises f.eks. en liste, hvor De kan vælge musik efter bestemte kriterier som f.eks. kunstner, genre osv..

→ Åbn menuen som beskrevet under "Mediacenter".
▲ ▼ Vælg Music (Musik).

Bekræft med OK.

▲ ▼ Vælg det ønskede kriterium.

Genre

Artist

Alle tilgængelige titler vises sorteret efter genr

Alle tilgængelige titler vises sorteret efter kuns

Bekræft med OK.

Hvis det er tilgængeligt, vises albumgrafik (såkaldt cover art) for de afspillede titler og album - ellers vises et neutralt billede (som for Internetradio, side 161). Der kan vises albumgrafik i formaterne JPG, GIF og BMP. Fra USB-hukommelsesmedier kan der kun vises albumgrafik fra MP3-filer (metadata). Ved afspilning fra musikserver (Mediacenter) bestemmer den, om der overføres albumgrafik.

Menu Options

De kan indstille sorteringsrækkefølgen for titellisten.

MENU åbner menuen Options (Indstillinger).

◀ ▶ Vælg det ønskede punkt.

A-Z Alle

Track number

Alle tilgængelige titler vises sorteret alfabet

Alle tilgængelige titler vises sorteret efter

Date Alle tilgængelige titler vises sorteret efter dato

Size (Size) Alle tilgængelige titler vises sorteret efter størrelse

De tilgængelige indstillinger på Deres system afhænger af Mediaserveren.

Daglig betjening

Menuen Artist

For valgmuligheden Mediacenter - Music (Musik) - Artist (Kunstner) vises en liste over de tilgængelige kunstnere, som er sorteret alfabetisk.

▲ ▼ Vælg Artist (Kunstner) (kunstnere er kendetegnet med en foranstillet lodret streg "|").

Bekræft med OK.

▲ ▼ Vælg de ønskede kunstnere.

Indtast tal og bogstaver med nummertasterne (som for SMS) og at begrænse udvalget.

OK åbner kunstnere for valg af album.

▲ ▼ Vælg det ønskede album.

Indtast tal og bogstaver med nummertasterne (som for SMS) og at begrænse udvalget.

OK åbner albummet for valg af titel.

eller OK for at starte afspilning af den valgte titel.

Under afspilning af et spor/et titel vises samtidig - hvis det er tilgængeligt - forskellige data, som f.eks. kunster, album, titel, forløbet tid, samlet tid osv.

MENU åbner menuen Options (Indstillinger).

eller ▼ foregående track/titel.

eller ▲ næste track/titel.

Pause.

Stop.

OK eller ← åbn overordnet menu.

Menu Options

De kan indstille tilfældig afspilning og automatisk gentagelse.

MENU åbner menuen Options (Indstillinger).

▲▼ Vælg det ønskede punkt.
Shuffle	on tilfældig rækkefølge.	Tracks/titler fra det aktuelle medie/map
Shuffle	off	Gengivelse i normal rækkefølge.
Repeat	title	Det aktuelle track/titel gentages uendeligt
Repeat	all uendeligt.	Det aktuelle album/afspilningsliste ger
Repeat	off	Afspilningen stopper automatisk ved sl

Aktiver den ønskede funktion.

Bekræft med OK.

Daglig betjening

Soundsettings

Under afspilning af et spor/en titel kan der foretages forskellige lydindstillinger.

Tryk på tasten.

▲ ▼ Vælg den ønskede funktion.

◀ ▶ Aktiver den ønskede indstilling.

Loudness Lytterigtig tilpasning af høje og dybe toner ved lav lydstyrke.

AVC

Lydstyrkeautomatik med henblik på få en så regelmæssig lydstyrke som muligt mellem forskellige kilder/internet-radiosendere

Treble

Indstillinger for de høje frekvenser.

Bass

Indstillinger for de dybe frekvenser (basser).

Balance

Betoning af den venstre/højre kanal.

Volume

Indstilling af lydstyrken.

Bekræft med OK.

Timer

De kan få Multiroom Receiver til at slukke automatisk efter et givet tidsrum.

Tryk på tasten.

▲ ▼ Vælg det ønskede tidsrum.

Bekræft med OK.

Alarmclock

De kan blive vækket af Deres Multiroom Receiver på et givet tidspunkt med musik eller en signaltone.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum).

Bekræft med OK.

▲ ▼ Vælg Alarm clock.

Bekræft med OK.

▲ ▼ Vælg den ønskede funktion.

Alarm

Slå vækkeur til eller fra

Indtast et fircifret vækketidspunkt med

nummertasterne

Source For indstillingen Music forsøges det af gengive den senest valgte kilde. Hvis dette ikke er muligt, anvendes standardvækkesignalet. For indstillingen Beep kan De slå vækkesignalet fra med tasten END og OK.

Bekræft med OK.

Sæt Multiroom-Receiveren i standbytilstand. På det næste indstillede vækketidspunkt tændes den automatisk, og den indstillede vækketone gengives. Vækkefunktionen gentages dagligt, ind til indstillingen Alarm stilles på off.

Efter en afbrydelse af strømforsyningen (f.eks. En strømaf-brydelse) er alarmfunktionen deaktiveret. Indstil klokkeslæt tet på ny (side 159).

Opgradering

Multiroom Receiveren kan om nødvendigt bringes op til det nyeste niveau af Deres forhandler med en softwareopgradering.

Tryk på tasten ROOM.

▲ ▼ Vælg Room (Rum). Bekræft med OK.
▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Software.

Bekræft med OK.

Versionsnummer og dato for den aktuelle softwareversion vises.

▲ ▼ Vælg punktet Exit (Afslut).

Bekræft med OK.

▲ ▼ Vælg Room (Rum). Bekræft med OK.
▲ ▼ Vælg Receiver settings (Receiver-indstillinger).

Bekræft med OK.

▲ ▼ Vælg Software.
▲ ▼ Vælg punktet Update (Opgrader).
▲ ▼ Vælg punktet USB eller Internet.

Bekræft med OK.

Så snart LED'en i Multiroom Receiveren igen konstant lyser grønt (uden rødt), skal de slukke for apparatet med strømaf-bryderen og derefter tænde igen.

Under opgraderingsprocessen må der ikke slukkes for strømmen til apparatet.
Kontrollér også, om der er en software-opdatering til fjernbetjeningen Assist Media (se betjeningsvejledning Assist Media). Hvis der kræves en software-opdatering til Assist Media, vises den pågældende anvisning på displayet.

Fejlafhjælpning

Problem Mulig årsag Afhjælpning
Ingen funktion. Netkabel ikke forbundet. Stik netkablet i en stikkontakt 220-240 V 50 Hz.
Multiroom Receiver kan ikke finde en mediaserver.	Ingen forbindelse med mediaserveren. Kontrollér, om	mediaserveren er aktiv.Kontrollér netværkskommunikationen med en pc med en ping-kommando.Kontrollér kablet ved et kabelforbundet netværk.Kontrollér afstanden mellem mediaserveren og Multiroom Receiver ved et trådløst netværk.
På trods af indstillingen Automatic (DHCP) (Automatisk (DHCP)) modtager Multiroom Receiveren ingen IP-adresse.	Der arbejder ingen DHCP-server i netværket. Installer	en DHCP-server.
	De har angivet en forkert WiFi-adgangskode ved forbindelse via et krypteret trådløst netværk.	Angiv det korrekte WiFi-kodeord (side 155).
En vist mediefil kan ikke afspilles.	Filformatet understøttes ikke (Side 167).	Konverter filen til f.eks. MP3-formatet på en computer ved hjælp af et lydkonverteringsprogram.
Ingen lyd. Ind- eller udgangskabler tilsluttet forkert. Sæt kablerne ordentligt på (Side 153). Hvis problemet fortsætter, kan det skyldes defekte kabler.
	Der er ikke valgt en egnet indgangssignalkilde. Vælg	en egnet indgangskilde med SOURCE.
	Lydstyrken er stillet på minimum. ∅g lydstyrken.
	Lyden er deaktiveret (mute).	Tryk på eller V + på fjernbetjeningen for at aktivere lydafspilningen igen, og indstil derefter lydstyrkeniveauet.
	Adapterkablet til subwooferen blev tilsluttet, mens Multiroom Receiver var tændt.	Sluk for Multiroom Receiver og tænd den igen.
Apparatet arbejder ikke rigtigt.		Træk netstikket ud af stikkontakten, og sæt det i igen efter ca. 30 sekunder.
Fjernbetjeningen arbejder ikke korrekt.	Batteriet i fjernbetjeningen er brugt op.	Sæt fjernbetjeningen i opladeren.
Medier fra et apparat tilsluttet via USB kan ikke gengives (f.eks. iPod).	Der understøttes kun hukommelsesmedier, der registreres som lagerenheder og er formateret med filsystemet FAT32.	Anvend et egnet hukommelsesmedie, som f.eks. en USB-stick med et kompatibelt filsystem.
Selvom netværkskablet er tilsluttet, kobles Multiroom Receiveren kun til WiFi.	Netværkskabel defekt eller ikke tilsluttet korrekt.	Udskift netværkskablet, eller tilslut det korrekt.
	Routerens/switchens energisparetilstand er aktiveret for automatisk portregistrering.	Deaktiver automatisk portregistrering.

Hvis der opstår fejl under driften i et trådløst netværk, som f.eks. afbrydelser under afspilning eller at apparatet reagerer langsomt ved betjening, kan de forsøge følgende:
- Hold mindst tre meters afstand til mikrobølgeovne, Bluetooth-apparater, mobiltelefoner og Wi-Fi-kompatible apparater som printere og PDA'er.
- Skift den aktive kanal på WiFi-routeren.

Tekniskedata

Generelt

Multiroom Receiver Art.nr. 68203T/U10

Driftstemperatur 5 °C ... 35 °C

Fugtighed 5% ... 90%

Dimensioner (ca.) 330 x 180 x 53 mm (B x H x D)

Vægt (ca.) 1,8 kg

Elektriske data

Strømforsyning AC 220 - 240V, 50 Hz

Effektforbrug "Tændt" 10 W

Effektforbrug "Energisparetilstand til" < 1 W

Forstærkere 2 x 48 watt (6 ohm) / 10 % THD

Hjemmenetværksstandard

Audio Universal Plug and Play Audio/Video (UPnP AV)

Wired network

Understøttede standarder 10 Mbit/s Ethernet (10Base-T),

100 Mbit/s Fast Ethernet (100Base-T)

Trådløst netværk (WiFi)

Loewe AG er et aktieselskab i henhold til tysk lovgivning med hovedsæde i Kronach.

Alle rettigheder forbeholdes, også for oversættelsen.

Design og tekniske data kan ændres uden forudgående varsel.

Glosar

D

DHCP: Forkortelse for Dynamic Host Configuration Protocol. DHCP tillader automatisk tildeling af IP-adresser ved hjælp af en DHCP-server.

DHCP-server: Netværkstjeneste, der varetager den automatiske tildeling af IP-adressen til klienter.

DRM: Digital Rights Management (engelsk for digital rettighedsadministration). Metode til kontrol af ophavsretsbeskyttede data. For at DRM-beskyttet indhold benyttes korrekt, kræves ud over et DRM-kompatibelt apparat også, at brugeren har en licens, der er udstedt af udbyderen mod betaling.

E

Ethernet: Kabelforbundet datanetteknologi til lokale netværk (LAN). Omfatter også standarder for f.eks. stikforbindelser og overførselshastigheder.

H

ID3-tags: Yderligere oplysninger i MP3-filer. Her kan bl.a være lagret oplysninger om kunstner, titel, album og albumcover. Disse data behandles på pc'en ved hjælp af ID3-tag-editor.

IP-adresse: IP-adresser (Internet Protocol-adresser) bruges til at identificere enheder i et Internet Protocol-(IP-) netværk. IP-adresser består af fire talgrupper hver bestående af tre cifre.

K

Kabelforbundet netværk: Se LAN.

Kanal (WiFi): Ved kanal forstår man en bestemt del af WiFi-frekvensbåndet. Enheder, der vil kommunikere med hinanden, skal benytte den samme WiFi-kanal. I Europa er WiFi-frekvensbåndet p.t. opdelt i 13 kanaler.

Klient: Også kaldet netværksklient. Betegnelse for en slutenhed som f.eks. Deres tv, som er sluttet til netværket og henter data fra en (medie-)server for at gøre dem tilhængelige for brugeren.

L

LAN: Forkortelse for Local Area Network (på dansk omtrent: lokalt begrænset netværk). Anvendes hovedsageligt som betegnelse for netværk via kabel (Ethernet).

M

MAC-adresse: Hardwareadresse for en netværksadapter, f.eks. netværkskortet i en pc. Den er fastsat af producenten og anvendes til entydig identifikation af enheder på netværk.

Mbit/sek.: Angivelse af overførselshastigheden i netværkene i Megabit, altså millioner tegn, pr sekund. Ved WiFi er den maksimale hastighed 11 (IEEE 802.11b) hhv. 54 (IEEE 802.11g) Mbit/s, i kabelnetværk 10 Mbit/s eller 100 Mbit/s (Fast Ethernet).

Mediaserver: Er i den ene betydning den enhed, hvorpå multimedia-indholdet er lagret, men betegner også den tjeneste, der stiller disse data til rådighed for netværket.

MP3: Dataformat til komprimerede audiofiler.

N

NAS: Forkortelse for Network Attached Storage, på dansk omtrent: netværksbundet lagringsmedium. Udtrykket beskriver en harddisk, der er integreret selvstændigt (dvs. uden pc) med netværket.

R

Router: Enhed til sammenkobling af flere net, f.eks. hjemmenetværk og internet.

S

Switch: Enhed til opkobling af flere pc'er til et netværk.

T

Trådløst netværk: Se WiFi.

U

UPnP AV: Forkortelse for Universal Plug and Play Audio/Video. Bruges til aktivering af netværksenheder på tværs af fabrikater. Efterhånden vidt udbredt standard for hjemmenetværk.

USB: Universal Serial Bus. Serielt bussystem til forbindelse fra eksterne enheder (USB-kortlæser, USB-stick).

W

WEP: Forkortelse for Wired Equivalent Privacy (på dansk omtrent: "privatzone svarende til kabelforbindelse"). Tidligere standardmetode til WiFi-kryptering, efterhänden forældet.

WiFi: Forkortelse for Wireless Local Area Network (på dansk omtrent: trådlöst, lokalt begrænset netværk). Oftest kaldt trådlöst netværk.

WPA: Forkortelse for Wi-Fi Protected Access (på dansk omtrent: "Wi-Fi-beskyttet adgang"). Har afløst WEP som standardmetode til kryptering af trådløse netværk.

Stikordsregister

A

Alarm clock 164

AUDIO IN 148

AUDIO OUT 148

Audio Server 160

D

Daglig betjening 160

Device name 157

DHCP 156

E

Energy saving mode 158

F

Fejlafhjælpning 166

Forudsætninger for drift 150

G

Gengivelse 163

[Non-Text]

Indhold 150

Indstillinger 154, 162

Internet Radio (Internetradio) 161

IP-adresse 156

iPod 162

K

Kabelføring 153

Klokkeslæt 159

Kolofon 167

M

Mediacenter 162

Miljø 169

Network status (Netværksstatus) 156

0

Opgradering 165

Opstilling 150

Opstillingsløsning 152

Options 163

P

Pairing 154

R

Remote access 159

Rengøring 151

Room name 154

S

Trådløst netværk 155

U

USB 148, 161

v

Valg af kilde 148, 160

Varemærkerettigheder 170

W

Wired network 156

Miljø

Miljøbeskyttelse

Kasse og pakkematerialer

I overensstemmelse med gældende regler vedrørende bortskaffelse af emballage, kan emballagen afleveres hos forhandleren til genbrug. Men vi anbefaler, at kasse og pakkematerialer opbevares, så apparatet kan transporteres under de sikreste betingelser, hvis behovet opstår.

Apparatet

Bemærk: Regler for korrekt tilbagetagelse, håndtering og videre udnyttelse af brugte elektroniske apparater er fastsat i EU-direktiv 2002/96/EF. I overensstemmelse hermed skal brugte elektroniske apparater bortskaffes særskilt. Apparatet må ikke smides ud som almindeligt husholdningsaffald! Brugte apparater kan du aflevere gratis på genbrugsstationer, eller du kan indlevere det hos din forhandler i forbindelse med køb af et nyt lignende apparat.

Du kan få mere information hos din kommune.

Rettighedsoplysninger

Varemærkerettigheder

Salg af GIFLIB er beskyttet af ophavsret (c) 1997 Eric S. Raymond. Hermed gives enhver person, der modtager en kopi af softwaren og den tilhørende dokumentation ("softwaren"), tilladelse til uden betaling at benytte den ubegrænset, herunder og uden undtagelse, ret til at anvende, kopiere, ændre, fusionere, udgive, distribuere, underlicensere og/eller sælge den, og give personer, der modtager denne software, disse rettigheder under følgende betingelser:

Ovenstående notat vedrørende ophavsret og denne tilladelse skal vedlægges alle kopier og delvise kopier af softwaren.

Sisällysluettelo

Sivukuva....172

Takapaneeli....173

Tervetuloa....174

Dette udstyr er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i Direktiv 1999/5/EF. Det må kun anvendes i EU-landene samt i Island, Norge og Schweiz. I Frankrig og Italien er det kun tilladt at anvende det indendørs.
