BRUKSANVISNING SCGT07E PANASONIC

• För att reducera risken för brand, elektrisk stöt eller produktskada: – Utsätt inte den här apparaten för regn, fukt, droppar eller skvätt. – Placera inga föremål fyllda med vätska, som t.ex. vaser, på denna enhet. – Använd endast rekommenderade tillbehör. – Avlägsna inte höljen. – Försök inte reparera denna enhet på egen hand. Låt utbildad servicepersonal utföra service och reparationer. Batteri av knapptyp (litiumbatteri)

• Risk för brand, explosion och brännskador. Får inte laddas om, demonteras, värmas upp över 60°C eller förbrännas.

• Håll knappbatterierna utom räckhåll för barn. Stoppa aldrig ett knappbatteri i munnen. Om det sväljs ska du kontakta din läkare. FÖRSIKTIGHET! Enhet

• För att reducera risken för brand, elektrisk stöt eller produktskada: – För att apparaten ska få god ventilation, installera eller placera den inte i en bokhylla, ett inbyggt skåp eller i andra begränsade utrymmen. – Se till att enhetens ventilationsöppningar inte är förtäppta av tidningar, bordsdukar, gardiner eller liknande föremål. – Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten.

• Installera denna enhet så att AC-strömsladden kan kopplas ur från uttaget direkt om något problem uppstår.

• Det kan inträffa att den här enheten under användningen tar emot radiostörningar, orsakade av mobiltelefoner. Öka avståndet mellan enheten och mobiltelefonen om störningarna är uppenbara.

För Storbritannien och Kontinentala Europa Denna enhet är avsedd för användning på platser med tempererat klimat. För övriga Denna enhet är avsedd för användning på platser med tropiskt klimat. Batteri av knapptyp (litiumbatteri)

• Explosionsrisk förekommer om batteriet inte sätts i korrekt. Ersätt endast med sort som rekommenderas av tillverkaren.

• När du gör dig av med batterierna, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

• Värm inte upp och utsätt inte batteriet för öppen eld.

• Lämna inte batteriet(/erna) i en bil som utsätts för direkt solljus under en längre period med dörrar och fönster stängda. license_iPo d Produktens identifieringsmärkning är placerad på undersidan av enheten. ”Made for iPod” och ”Made for iPhone” betyder att ett elektroniskt tillbehör har utformats för anslutning specifikt till iPod eller iPhone och har certifierats av tillverkaren för att uppfylla Apples prestandanormer. Apple är inte ansvarigt för användningen av denna enhet eller dess överensstämmelse med säkerhetsnormer och föreskrifter. Var god lägg märke till att användning av detta tillbehör med iPod eller iPhone kan påverka den trådlösa prestandan. iPhone, iPod, iPod classic, iPod nano, och iPod touch är varumärken som tillhör Apple Inc., registrerade i USA och andra länder.

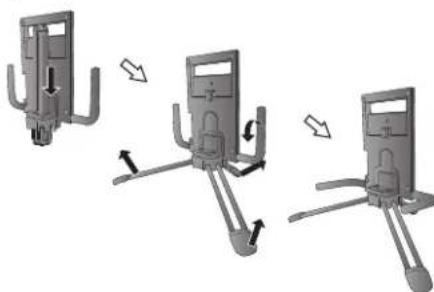

• Strømuttaket må befinne seg i nærheten slik at den lett kan kobles fra uttaket umiddelbart om det oppstår problemer. Medföljande tillbehör Var god kontrollera och pricka av de medföljande tillbehören. 1 x Ställ 2 x AC-strömsladd För Storbritannien och Kuwait För övriga 1 x Fjärrkontroll (med ett batteri) (RFE0238) Innehållsförteckning Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . 2 Medföljande tillbehör . . . . . . . . . . . . . . . . . . . 3 Komma igång . . . . . . . . . . . . . . . . . . . . . . . . . 4 Beskrivning av kontrollerna . . . . . . . . . . . . . 5 Använda en iPod/iPhone . . . . . . . . . . . . . . . . 6 Använda tillsatsingången . . . . . . . . . . . . . . . 7 Automatisk avstängningsfunktion . . . . . . . . 8 Underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Felsökningsschema . . . . . . . . . . . . . . . . . . . . 8 Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . 8

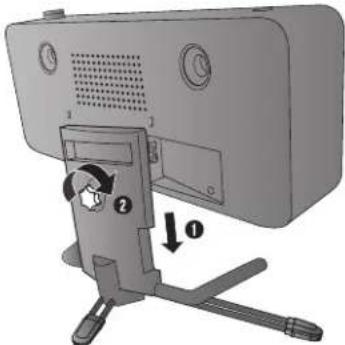

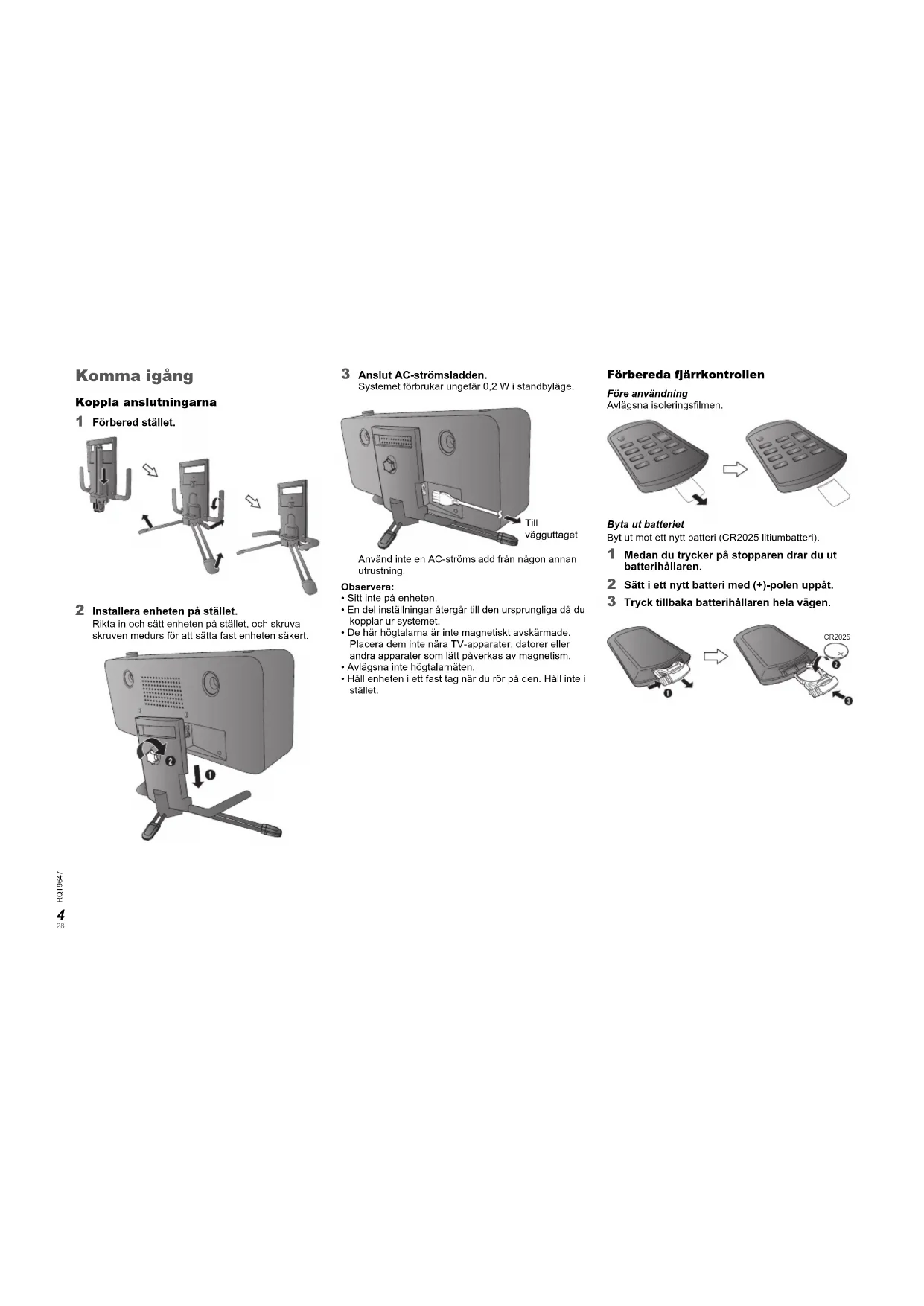

Installera enheten på stället. Rikta in och sätt enheten på stället, och skruva skruven medurs för att sätta fast enheten säkert.

Anslut AC-strömsladden. Systemet förbrukar ungefär 0,2 W i standbyläge. Använd inte en AC-strömsladd från någon annan utrustning. Observera:

• Sitt inte på enheten.

• En del inställningar återgår till den ursprungliga då du kopplar ur systemet.

• De här högtalarna är inte magnetiskt avskärmade. Placera dem inte nära TV-apparater, datorer eller andra apparater som lätt påverkas av magnetism.

• Avlägsna inte högtalarnäten.

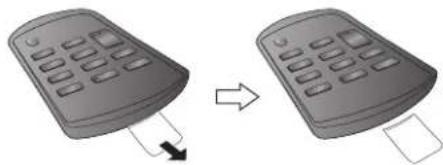

• Håll enheten i ett fast tag när du rör på den. Håll inte i stället. Förbereda fjärrkontrollen Före användning Avlägsna isoleringsfilmen. Byta ut batteriet Byt ut mot ett nytt batteri (CR2025 litiumbatteri).

Medan du trycker på stopparen drar du ut batterihållaren.

Sätt i ett nytt batteri med (+)-polen uppåt.

Tryck tillbaka batterihållaren hela vägen. Till vägguttaget CR2025

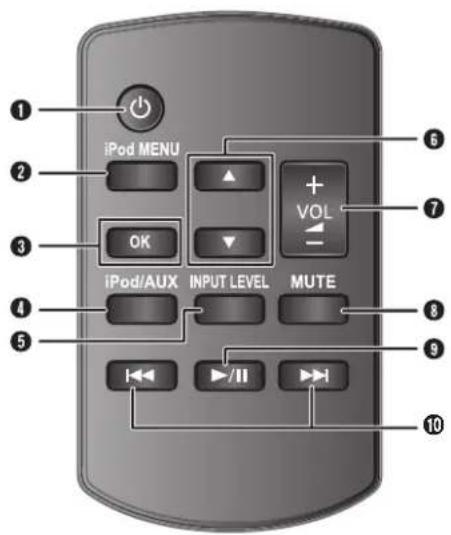

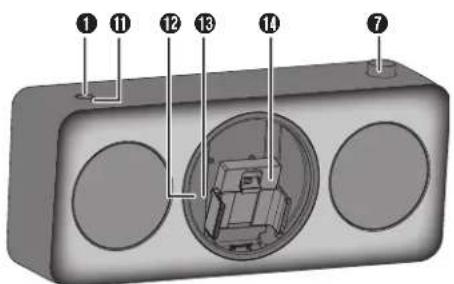

gt07_se.fm Page 4 Thursday, April 12, 2012 12:29 PM5 RQT9647 SVENSKA Beskrivning av kontrollerna A Strömställare standbyläge/på [`], [1] Tryck på knappen för att ställa apparaten i standbyläge då den är på, eller tvärtom. Apparaten förbrukar en aning ström även när den står i standbyläge. B Visa iPod-meny C Bekräfta ett val Ställ in eller avbryt den automatiska avstängningsfunktionen D Välj läget iPod eller AUX E Justera ljudingångsnivån i AUX-läge F Välj ett alternativ G Justera systemets volym H Stäng av ljudet från systemet I iPod-läge: De gula och gröna statusindikatorerna blinkar alternerat.I AUX-läge: Den gula statusindikatorn blinkar kontinuerligt.Tryck på knappen igen för att avbryta.Funktionen ljudlös avbryts även då du justerar volymen eller då du stänger av systemet. I Starta eller pausa uppspelning J Hoppa över eller sök spår K Strömindikator På: Systemet är påAv: Systemet är i standbyläge L Statusindikator Grön: iPod-lägeGul: Ställ in eller avbryt den automatiska avstängningsfunktionenFunktionen ljudlös är påAv: AUX-lägeDen gröna statusindikatorn blinkar varje gång du använder en funktion. M Fjärrkontrollsensor Maximal räckvidd: 7 m framför enheten N Docka för iPod/iPhone Du kan vrida dockan medurs eller moturs till horisontell position för att se på iPoden/iPhonen i bredskärmsläge.Håll i sidhållaren och vrid medurs.Håll i sidhållaren och vrid moturs.

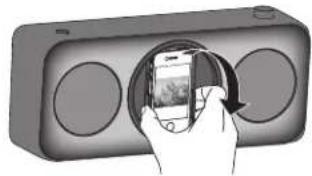

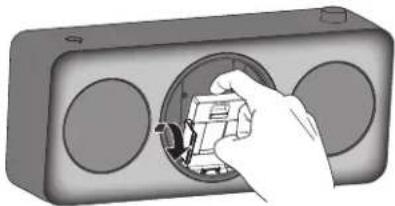

Förbered dockan. Dra ut dockan mot dig försiktigt.

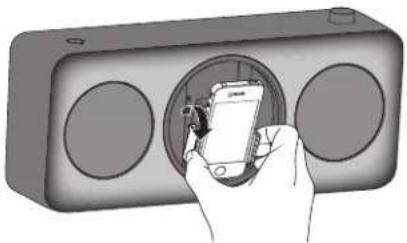

Sätt i iPoden/iPhonen. Se till att avlägsna iPoden/iPhonen från sitt fodral.Se till att rikta in din iPod/iPhone med anslutningen vid isättning.

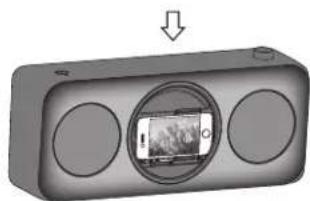

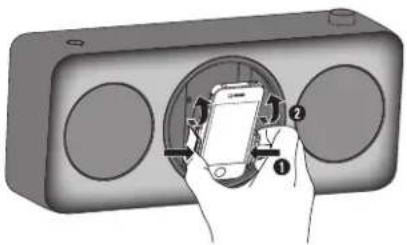

Tryck sidhållaren inåt för att hålla iPoden/ iPhonen och tryck försiktigt in dockan tillbaka. Avlägsna en iPod/iPhone

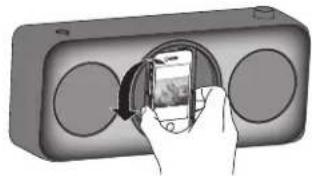

Håll i sidhållaren och dra försiktigt ut dockan.

Tryck sidhållaren utåt och avlägsna försiktigt iPoden/iPhonen. FÖRSIKTIGHET! För att förebygga skada på iPoden/iPhonenSe till att dra ut dockan innan du sätter i eller avlägsnar iPoden/iPhonen. Håll i sidhållaren för att dra ut dockan när du avlägsnar iPoden/iPhonen.Dra inte ut dockan med iPoden/iPhonen.Avlägsna inte iPoden/iPhonen då den är i horisontell position.Dra ut stödet för iPoden/iPhonen.A: iPod classicB: iPhoneC: iPod touchD: iPod nano(utom 6:e generationen)

Tryck på [`] för att sätta på systemet.

Sätt i iPoden/iPhonen. Statusindikator: Grön

Tryck på [4/9] för att starta uppspelning. Observera:

• Efter att du satt i iPoden/iPhonen kontrollerar systemet anslutningen och den gröna indikatorn blinkar.

• Beroende på modellen kan det vara nödvändigt att avlägsna iPoden/iPhonen och välja album, artist, etc. på iPoden/iPhonen.

• Systemet sätts automatiskt på när du ansluter en iPod/ iPhone som är i uppspelningsläge (gäller ej vissa modeller).

• Användningsresultaten kan variera beroende på iPod-/ iPhone-modellerna.

• Läs Användarmanualen för iPoden/iPhonen för användarinstruktioner. Kompatibel iPod/iPhone (gäller februari 2012) Uppdatera din iPod/iPhone med den senaste mjukvaran innan du använder detta system. För aktuell information om kompatibilitet se http://panasonic.jp/support/global/cs/ Ladda en iPod/iPhone En iPod/iPhone laddas automatiskt när den är ansluten till systemet (även då systemet är i standbyläge).

• Se iPod-/iPhone-displayen för dess batteris laddningsstatus.

• Koppla ur iPoden/iPhonen om den inte används under en längre period efter att den laddats färdigt.

• Laddningen stoppar då batteriet är fullt laddat. Batteriet töms naturligt. Använda tillsatsingången Du kan ansluta en portabel ljudutrustning och lyssna på ljud genom detta system. Förberedelser Stäng av equalizern (om sådan är på) på den portabla ljudutrustningen för att undvika ljudförvrängning. Sänk volymen på systemet och den portabla ljudutrustningen innan du ansluter eller kopplar ur den portabla ljudutrustningen.

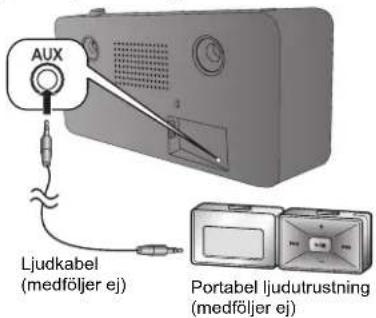

Anslut den portabla ljudutrustningen. Typ av kontaktplugg: Ø 3,5 mm stereo

Tryck på [iPod/AUX] för att välja AUX-läge. Statusindikator: Av

Spela upp den portabla ljudutrustningen. Observera:

• Läs användarinstruktionerna till den portabla ljudutrustningen för mer information.

• Komponenter och kablar säljs separat. För att justera den ingående ljudnivån Tryck på [INPUT LEVEL]. Normal (ursprungsläge) ↔ Hög Observera:

• Välj ”Hög” om utnivån är för låg även efter att du har höjt volymen.

• Välj ”Normal” om något låter fel eller ljudet förvrängs under ”Hög” ingångsnivå. Pausa en uppspelning Tryck på [4/9]. Tryck en gång till för att fortsätta uppspelning. Hoppa över spår Tryck på [2] eller [6]. Sök spår Tryck och håll nere [2] eller [6]. Visa iPod-meny Tryck på [iPod MENU]. Välj ett alternativ Tryck på [R, T] och tryck sedan på [OK]. iPod touch 1:a, 2:a, 3:e och 4:e generationen iPod nano 2:a, 3:e, 4:e, 5:e och 6:e generationen iPod classic iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone Ljudkabel (medföljer ej) Portabel ljudutrustning (medföljer ej)

gt07_se.fm Page 7 Thursday, April 12, 2012 12:29 PM8 RQT9647 Automatisk avstängningsfunktion Systemet stängs automatiskt av om inget ljud matas in och du inte använder det under ungefär 30 minuter.

Tryck på [iPod/AUX] för att välja AUX-läge. Statusindikator: Av

Tryck och håll nere [OK]. På (ursprungsläge) ↔ Av På: Den gröna statusindikatorn blinkar 1 gång, därefter blinkar den gula statusindikatorn 2 gånger. Av: Den gröna statusindikatorn blinkar 1 gång, därefter blinkar den gula statusindikatorn 1 gång. Observera: 1 minut innan systemet stängs av blinkar strömindikatorn. Underhåll Torka av systemet med en mjuk torr trasa för att göra rent systemet

• Använd aldrig alkohol, målarthinner eller ren bensin för att rengöra detta system.

• Innan kemiskt behandlade rengöringsdukar används, bör anvisningarna som medföljer duken läsas igenom noggrant. Felsökningsschema Utför följande kontroller innan du begär service. Om du tvekar över några av kontrollpunkterna, eller om de angivna åtgärderna inte löser problemet, rådgör med din återförsäljare för närmare anvisningar. Ingen ström

• Se till så att AC-strömsladden är riktigt ansluten. Inget ljud

• Öka systemets volym.

• Kontrollera volymen för iPod/iPhone eller portabel ljudutrustning.

• Se till så att iPoden/iPhonen eller den portabla ljudutrustningen faktiskt spelar någonting. Ljudet förvrängs

• Sänk systemets volym.

• Se till så att equalizerfunktionen för iPoden/iPhonen eller den portabla ljudutrustningen är avstängd. Inga funktioner kan utföras med fjärrkontrollen

• Avlägsna isoleringsfilmen innan du använder fjärrkontrollen första gången.

• Kontrollera att batteriet är rätt isatt.

• Batteriet är svagt. Byt ut det mot ett nytt. Grön statusindikator blinkar

• Systemet kontrollerar den anslutna iPoden/iPhonen. Om iPodens/iPhonens batteri är slut laddar systemet iPoden/iPhonen innan det kan ansluta till iPoden/ iPhonen.

• Stäng av systemet och sätt sedan på det igen. iPoden/iPhonen sätts inte på

• Kontrollera batteriet till iPoden/iPhonen för att se så att det inte är slut. Ladda iPoden/iPhonen.

• Stäng av systemet och sätt sedan på det igen. iPod/iPhone svarar inte

• Se till så att systemet är i iPod-läge.

• iPoden/iPhonen är inte korrekt ansluten. Avlägsna iPoden/iPhonen och anslut den igen. Laddning av iPod/iPhone sker ej

• Kontrollera anslutningen. Specifikationer Observera:

• Tekniska data kan ändras utan föregående meddelande. Angivna vikter och mått är ungefärliga.

• Den totala harmoniska distorsionen har uppmätts med en digital spektralanalysator. Förstärkardel RMS-uteffekt stereoläge Främre Kanal (båda kanaler drivna) 20 W per kanal (6 Ω), 1 kHz, 10% THD Total RMS-stereolägeseffekt 40 W Uttagsdel AUX (bakre) Uttag Stereo, 3,5 mm-uttag Högtalardel Typ 1-vägs, 1-elementsystem (basreflex) Högtalarenhet(er) Full räckvidd 6,5 cm kontyp Impedans 6 Ω Allmänt Nätdel Växelström 110 till 240 V, 50/60 Hz Effektförbrukning 17 W Yttermått (B x H x D) Huvuduppsättning (utan ställ) 400 mm x 175 mm x 91 mm Vikt 2,7 kg Temperaturområde för drift 0°C till +40°C Luftfuktighetsområde för drift 20% till 80% RH (ingen kondens) Effektförbrukning i standbyläge 0,2 W (ungefär)

gt07_se.fm Page 8 Thursday, April 12, 2012 12:29 PM9 RQT9647 SVENSKA Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering. Notering till batterisymbolen (nedtill, två symbolexempel): Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.
