BRUKSANVISNING HTR3065 YAMAHA

Det här dokumentet beskriver hur du installerar ett 5.1-kanalsystem och spelar upp surroundljud från en BD/DVD-skiva på receivern. För att minska inverkan på miljön kommer bruksanvisningen till den här produkten på en CD-ROM-skiva. Mer information om produkten finns i "Bruksanvisning" på den medföljande CD-ROM-skivan.

PDF-versioner av den här gulden och av "Bruksanvisning" kan hämtas på följande webbplats: http://download.yamaha.com/

1 Förberedelser

Tillbehör

Kontrollera att följande tillbehör medföljer produkten.

□ Fjärrkontroll □ Batterier

Salt i batterierna åt rätt håll

□ AM-antenn

□ FM-antenn

□ YPAO-mikrofon

□ CD-ROM

(Bruksanvisning)

□ Säkerhetsanvisningar □

Snabbin Installationsguide

• Bildema av fjärrkontrollen i den här guiden föreställer den modell som säljs i USA.
  • (Endast den australiensiska modellen)
  Information om att styra externa enheter med fjärrkontrollen finns i "Supplement for Remote Control" på den medföljande CD-ROM-skivan.

Kablar som krävs för anslutningar

Följande kablar (som ej medföljer) behövs för att bygga upp systemet enligt det här dokumentet.

• Högtalarkablar (5 st.)
• HDMI-kablar (2 st.)
• Ljudstiftkabel (1 st.)
- Digital optisk kabel (1 st.) (behövs inte om TV:n stöder ARC [Audio Return Channel])

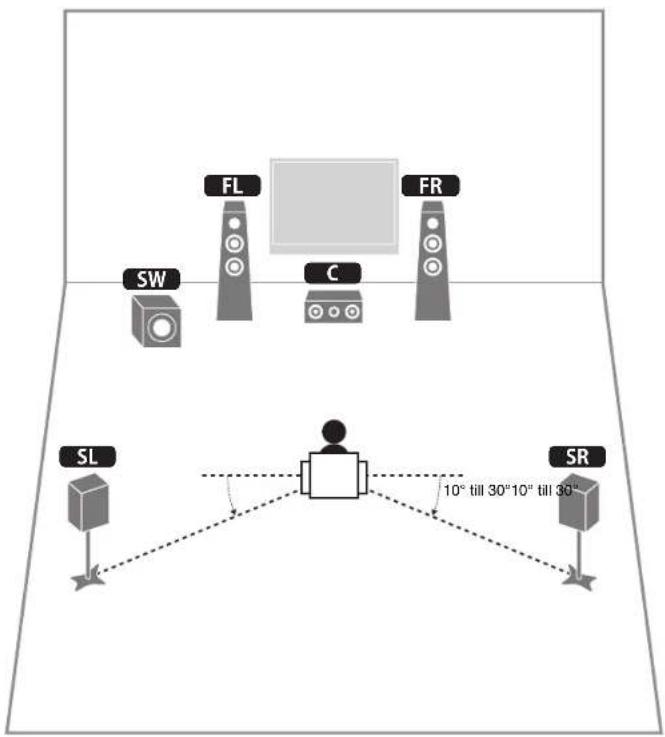

2 Placera högtalare

Installera högtalarna i rummet med hjälp av följande diagram som referens.

Mer information om andra högtalarsystem finns i "Bruksanvisning"

FL Framhögtalare (L)
FR Framhögtalare (R)
C Mitthögtalare
SL Surroundhögtalare (L)
SR Surroundhögtalare (R)
SW Subwoofer

3 Ansluta högtalare/subwoofer

• (Endast modeller för USA och Kanada) Som standard är receivern konfigurerad för högtalare på 8 ohm. Om du använder högtalare på 6 ohm ska du ställa in högtalarimpedansen på receivern till "6 Ω MIN". Mer information finns i "Ställa in impedansen för högtalare" i "Bruksanvisning".
• Använda en subwoofer med inbyggd förstärkare.
• Innan du ansluter högtalarna ska du dra ut receiverns nätkabel från vägguttaget och stänga av subwoofern.
• Se till att trädama i högtalarkabeln inte vidrör de andras eller kommer i kontakt med metaldelarna på receivem. Det kan skada receivem eller högtalarna. Om högtalarkablarna kortsluts visas "Check SP Wires" på frontpanelens display när receivem slås på.

■Ansluta högtalarkablar

Varje högtalarkabel har två ledare. Den ena ledaren används för att ansluta minuskontakten (-) på receivern till minuskontakten på högtalaren, och den andra används för anslutning av pluskontakterna (+). Om kablarna är färgade för att tydligl visa var de ska kopplas in ansluter du den svarta kabeln till minuskontakten och den andra kabeln till pluskontakterna.

(Anslutning av framhögtalare)

①Skala bort cirka 10 mm av isoleringen från ändama av högtalarkablama och tvinna ihop de blottade trådarna.
②Lossa högtalarkontakten.
③För in de blottade trådama på högtalarkabeln i öppningen på sidan (uppe till höger eller nere till vänster) av kontakten.
④Dra åt utgången.

Använda en banankontakt

(endast modeller för USA, Kanada och Australien samt allmänna modeller)

①Dra åt högtalarkontakten.

②För in en banankontakt så långt del går i högtalarkontakten.

①Skala bort cirka 10 mm av isoleringen från ändarna av högtalarkablarna och tvinna ihop de blottade trádama.

②Tryck ned fliken.

③För in de blottade trådarna i kontaktens öppning.

④Släpp fliken.

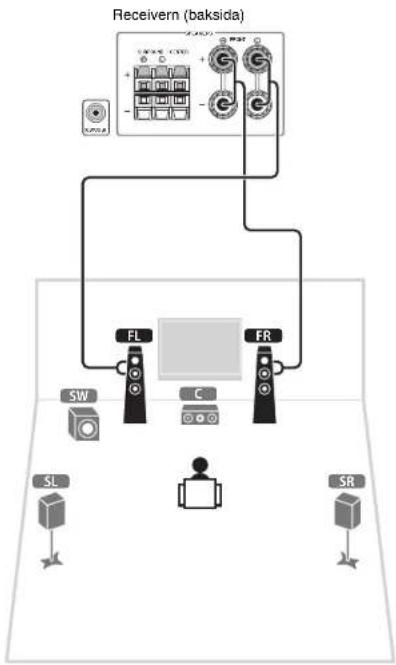

1 Anslut de främre högtalarna (FL/FR) till kontakterna som är märkta med FRONT (L/R).


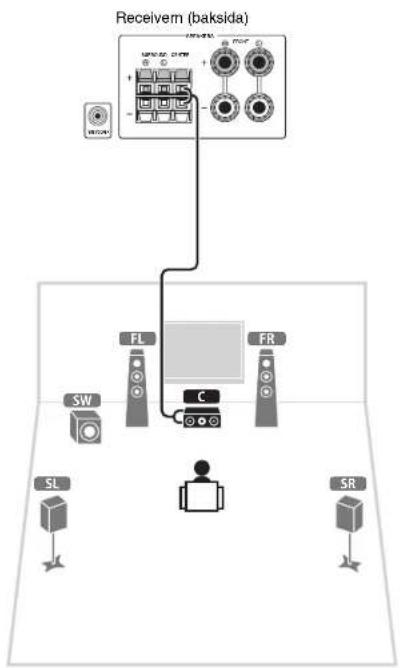

2 Anslut mitthögtalaren (C) till kontakten som är märkt CENTER.

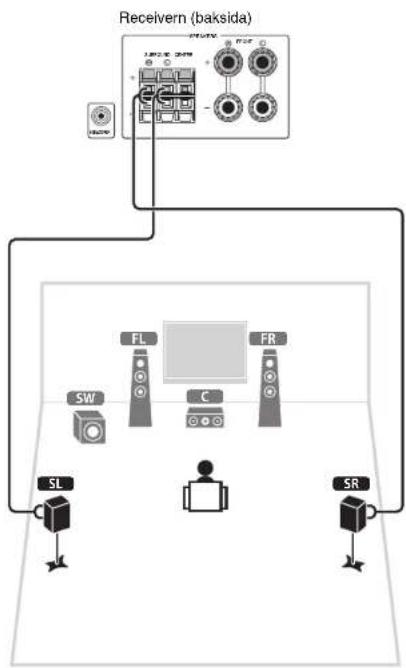

3 Anslut surroundhögtalarna (SL/SR) till kontakterna som är märkta SURROUND (L/®).

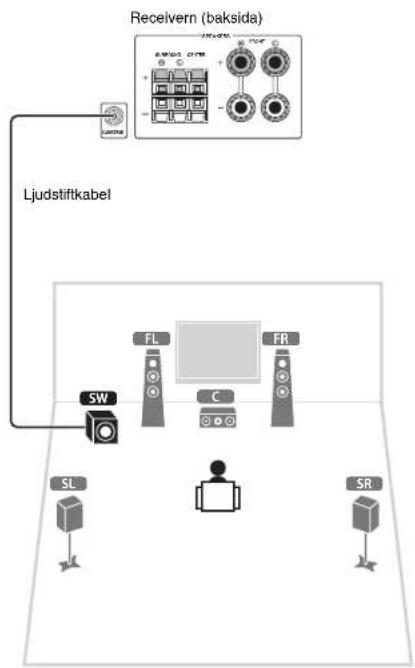

4 Anslut subwoofern (SW) till SUBWOOFER-uttaget.

Ljudstiftkabel Receiver (baksida) SW FL C FR SL SR

Ljudutgång (optisk) TV HDMI-ingång HDMI-utgång HDMIOPTICAL HDMI BD/DVD-spelare ① ② HDMI OUT-jack HDMI 1-jack HDMI HDMI HDMI OUT HDMI OUT VOLTAGE SELECTOR (Endast alimän modell) AV 4 (OPTICAL)-jack Receivern (baksida) ③ ④ Till ett vägguttag Slå på receivern Receivern (framsida)

Innan du ansluter nätkabeln (Endast allmän modell).

Se till att du ställer in omkopplingsläget för VOLTAGE SELECTOR i enlighet med den lokala nätspänningen. Nätspänningarna är 110–120/220–240 V växelström, 50/60 Hz.

1 Anslut de externa enheterna till receivern.

①Anslut en BD/DVD-spelare till receivern med en HDMI-kabel.
Om BD/DVD-spelaren redan är ansluten direkt till en TV via en HDMI-kabel, kopplar du ur denna kabel från TV: och ansluter den i stället till receivern
②Anslut en TV till receivem med den andra HDMI-kabeln.
③Anslut en TV till receivern med den digitala optiska kabeln.
Denna koppling är nödvändig för att återge TV-ljudet genom receivern. Denna anslutning är inte nödvändig om din TV har stöd för ARC (Audio Return Channel).
④Anslut nätkabeln till ett vägguttag.

2 Slå på receivern, TV:n och BD/DVD-spelaren.

3 Använd TV:ns fjärrkontroll och ställ in TV-ingången till videosignalen från receivern.

Kopplingarna är färdiga. Fortsätt till nästa sida för optimering av högtalarinställningarna.

- Om du ansluter en TV till receivem med en HDMI-kabel kan du konfigurera inställningarna på receivem via en meny som visas på TV:n. Dessutom kan du välja ett bildskärmsspråk: engelska (standard), franska, tyska, spanska, ryska eller kinesiska. Mer information finns i "Bruksanvisning". I den här guiden används engelskspråkiga menyskärmar som exempel.

5 Automatisk optimering av högtalarinställningarna (YPAO)

Med hjälp av funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) identifieras de anslutna högtalarna, och avständet mellan dem och lyssningsplatsen måts upp. Sedan optimeras automatiskt högtalarinställningar som volymbalans och akustik till att passa rummet.

• Under mätningen går testtonerna ut på hög volym. Tänk på att små barn kan bli skrämda av testtonerna. Undvik också att använda denna funktion sent på kvällen då det kan vara störande för andra.
• Du kan inte justera volymen under mätningsprocessen.
• Det ska vara så tyst som möjligt i rummet under måtningsprocessen.
  • Anslut inte hôrlurar.
• Stå inte mellan högtalama och YPAO-mikrofonen medan måtningen pågår (cirka 3 minuter).
• Ställ dig i ett hörn i rummet eller gå ut ur det.

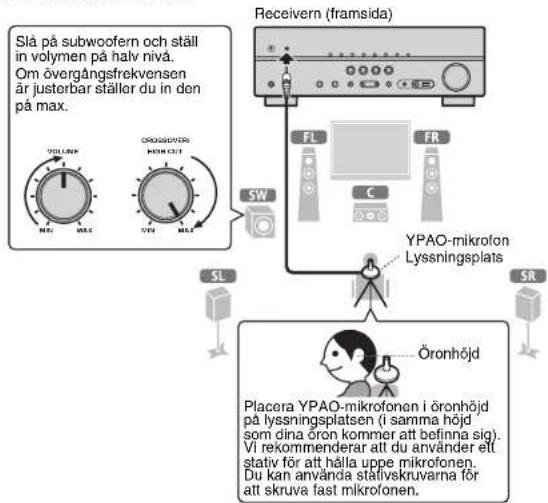

Förbereda för YPAO

YAMAHA

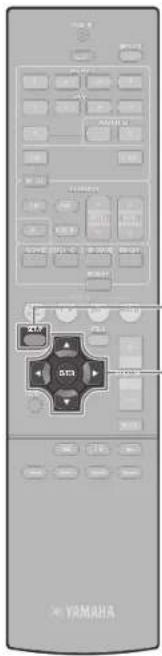

SETUP
Markörknappar
ENTER

1 Anslut YPAO-mikrofonen till YPAO MIC-jacket på frontpanelen.

Följande bild visas.

- Om du vill avbryta kan du antingen koppla ur YPAO-mikrofonen eller använda markörknapparna för att välja "Exit" och sedan trycka på ENTER innan mätningen har påbörjats.

2 Tryck på SETUP när du vill påbörja mätningen.

Mätningen påbörjas inom 10 sekunder. Följande skärm visas på TV:n när mätningen är slutförd.

Auto Setup Start Exit Measurement Finished Result 12/8.1 cm 3.0/10.5 m 3.0/10.5 dB

• Om ett felmeddelande (l.ex. E-1) eller vamingsmeddelande (l.ex. W-2) visas, se "Felmeddelanden" eller "Vamingsmeddelanden" i "Bruksanvisning".

- Om varingsmeddelandet "W-1:Out of Phase" visas, se "Om 'W-1:Out of Phase' visas".

3 Använd markörknapparna för att välja "SAVE" (Save) och tryck sedan på ENTER.

4 Koppla ur YPAO-mikrofonen från receivern.

Optimeringen av högtalarinställningarna är nu färdig.

- Eftersom YPAO-mikrofonen år känslig för värme ska den inte placeras så att den utsätts för direkt solljus eller höga temperaturer (till exempel ovanpå AV-utrustning).

Om "W-1:Out of Phase" visas

Följ instruktionerna nedan för att kontrollera högtalaranslutningarna. Beroende på vilken typ av högtalare du använder och rummets beskaffenhet kan detta meddelande visas även om högtalarna är korrekt anslutna.

Auto Setup Start Exit Measurement Finished Result 3x2/0.1ch 30/10.5m -20/10.0dt W:1 Out of Phase

Varningsmeddelande

①Titta på indikatorerna på frontdisplayen och se vilken högtalare problemet gäller.

Problemhögtalare (blinkar)

②Kontrollera de kabelanslutningar (+/-) som gjorts för problemhögtalaren.

Om högtalaren är korrekt ansluten:

Spara de aktuella inställningarna. Gå vidare till steg 3.

Om högtalaren är felaktigt ansluten:

Stäng av receivern och återanslut högtalarkabeln. Gör sedan om YPAO-mätningen igen.

6 Uppspelning av BD/DVD-skivor

Nu är det dags att spela upp en BD/DVD-skiva. Vi rekommenderar att du använder en skiva som är inspelad med flerkanalljud (5.1-kanaler eller fler) för att kunna uppleva surroundljudet från receivem.

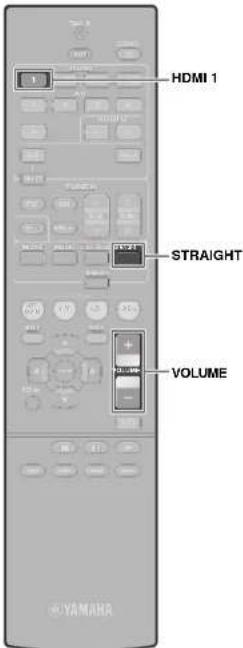

HDMI 1 STRAIGHT VOLUME

1 Tryck på HDMI 1 och välj "HDMI 1" som ingångskälla.

2 Starta uppspelningen på BD/DVD- spelaren.

3 Tryck upprepade gånger på STRAIGHT och välj "STRAIGHT".

- När "STRAIGHT" (rak avkodning) är aktiverad återger varje högtalare varje kanalljudsignal direkt (utan ljudfältsbehandling).

4 Tryck på VOLUME för att justera volymen.

Den grundläggande inställningsprocessen är nu slutförd.

Om surroundljudet inte fungerar

Ljud spelas bara upp ur framhögtalarna vld uppspelning av flerkanalsljud

Kontrollera inställningen för utmatning av digitalt ljud på BD/DVD spelaren.

Den kan vara inställd på att mata ut 2-kanalljud (t.ex. PCM).

Inget ljud hörs från en vlss högtalare

Se "Felsökning" i "Bruksanvisning".

Många fler funktioner!

Receivern har flera andra funktioner. Mer information om hur du får ut mesta möjliga av din receiver finns i "Bruksanvisning" på den medföljande CD-ROM-skivan.

Ansluta andra uppspelningsenheter

Anslut ljudenheter (till exempel CD-spelare), spelkonsoler, videokameror och många fler.

Välja ljudläge

Välj önskat ljudprogram (CINEMA DSP) eller surrounddekoder som är anpassade för filmer, musik, spel, sportprogram och annat.

Uppspelning från en iPod

Genom all använda den USB-kabel som medföljde din iPod kan du njuta av musiken i den med din receiver.

Lyssna på FM/AM-radio

■Spela upp musik från en USB-lagringsenhet

Mer information finns i "Vad du kan göra med receivem".
