1 Voorbereiding

Accessoires

Controleer of de volgende accessoires bij het product zijn geleverd.

□ Afstandsbediening □

Batterijen

(Gebruikershandleiding)

□ Veiligheidsbrochure □

Easy Setup-gids

• De afbeeldingen van de afstandsbedlening die in deze handleiding worden gebruikt, zijn van het Amerikaanse model.
  • (Alleen Australisch model)
  Voor informatie over hoe u externe apparaten bestuurt met de afstandsbediening, raadpleegt u "Supplement for Remote Control" op de meegeleverde cd-rom.

Kabels die nodig zijn voor aansluitingen

De volgende kabels (niet meegeleverd) hebt u nodig voor de opstelling van het systeem die in dit document wordt beschreven.

• Luidsprekerkabels (x 5)
• HDMI-kabel (x 2)
• Audio-plugkabel (x 1)
- Digitale optische kabel (x 1)(niet nodig als uw tv ARC [Audio Return Channel] ondersteunt)

2 Luidsprekers plaatsen

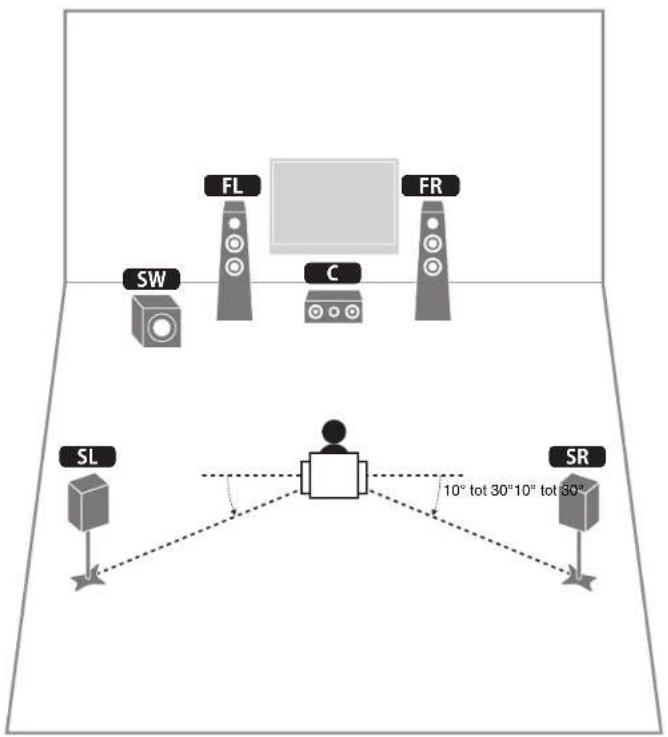

Plaats de luidsprekers in de kamer zoals afgebeeld in het onderstaande overzicht.

Raadpleeg de "Gebruikershandleiding" voor meer informatie over andere luidsprekersystemen.

SW FL C FR SL SR 10° tot 30°10" tot 30"

FL Voorste luidspreker (L)
FR Voorste luidspreker (R)
C Middelste luidspreker
SL Surroundluidspreker (L)
SR Surroundluidspreker (R)
SW Subwoofer

3 Luidsprekers/subwoofer aansluiten

• (Alleen modellen voor de V.S. en Canada) Het toestel is standaard geconfigureerd voor luidsprekers van 8 ohm. Als u luidsprekers van 6 ohm aansluit, moot u de luidsprekerimpedantie instellen op "6 Ω MIN". Raadpleeg De luidsprekerimpedantie instellen in de "Gebruikershandleiding" voor meer informatie.
- Gebruik een subwoofer die is voorzien van een ingebouwde versterker.
- Haal het netsnoer van het toestel uit het stopcontact en schakel de subwoofer uit voordat u de luidsprekers aansluit.
- Zorg dat de kerndraden van de luidsprekerkabel elkaar niet aanraken en niet in contact komt met de metalen oppervlakken van het toestel. Hierdoor kunnen het toestel of de luidsprekers beschadigd raken. Als de luidsprekerkabels kortsluiting veroorzaken, wordt "Check SP Wires" op de display op het voopaneel weergegeven wanneer het toestel wordt ingeschakeld.

■De luidsprekerkabels aansluiten

Luidsprekerkabels zijn voorzien van twee draadjes. Het one draadjé dient voor de verbinding met de negatieve (-) aansluitingen van het toestel, het andere dient voor de positieve (+) aansluitingen. Als de draadjes zijn voorzien van kleurmarkoring om verwarring te voorkomen, verbindt u het zwarte draadje met de negatieve aansluitingen en het andere draadje met de positieve aansluitingen.

(om de voorste luidsprekers aan te sluiten)

①Verwijder ongeveer 10 mm van de isolatie van de uiteinden van de luidsprekerkabel en draai de blootliggende draden van de kabel stevig in elkaar.
②Maak de luidsprekeraansluiting los.
③Steek de blootliggende draadjes van de kabel in de opening aan de zijkant (bovenaan rechts of onderaan links) van de aansluiting.
④Maak de aansluiting vast.

Een banaanstekker gebruiken

(alleen Amerikaanse, Canadese, Australische en algemene modellen)

①Maak de luidsprekeraansluiting vast.
②Steck een banaanstekker in het uiteinde van de aansluiting.

(midden-/surroundluldsprekers aansluiten)

①Verwijder ongeveer 10 mm van de isolatie van de uiteinden van de luidsprekerkabel en draai de blootliggende draden van de kabel stevig in elkaar.
②Druk de tab omlaag.
③Steek de blootliggende draden van de kabel in de opening in de aansluiting.
④Laat de tab los.

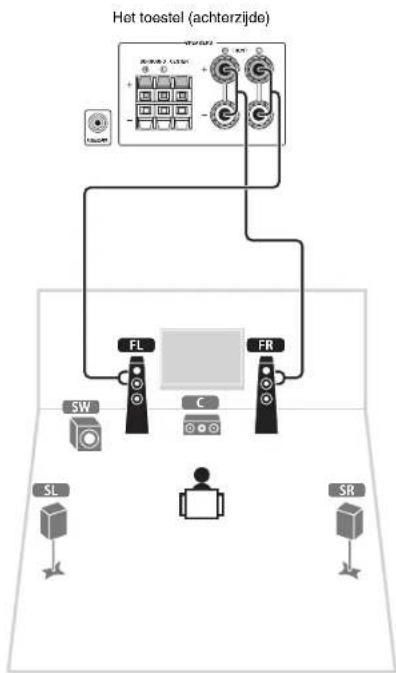

1 Sluit de voorste luidsprekers (FL/FR) aan op de FRONT (L/R)-aansluitingen.


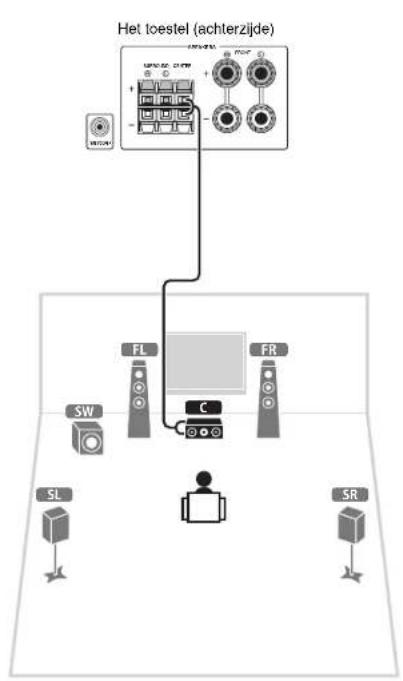

2 Sluit de middelste luidspreker (C) aan op de CENTER-aansluiting.

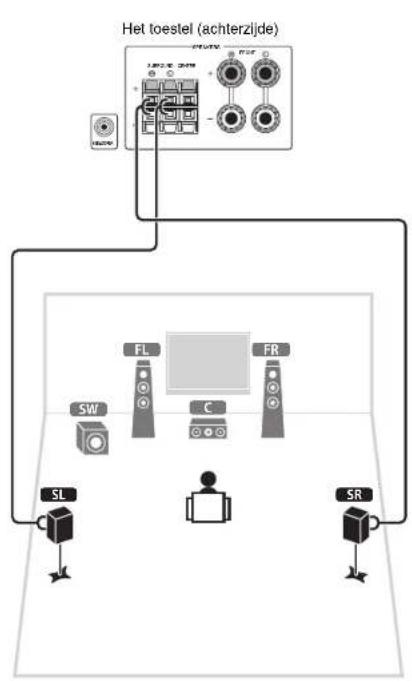

3 Sluit de surroundluidsprekers (SL/SR) aan op de SURROUND (L/®)-aansluitingen.

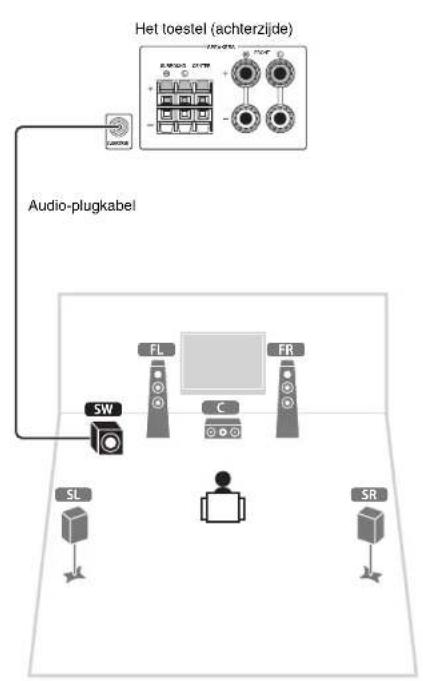

4 Sluit de subwoofer (SW) aan op de SUBWOOFER-aansluiting.

Het toestel (achterzijde) Audio-plugkabel SW FL C FR SL SR

4 Externe apparaten aansluiten


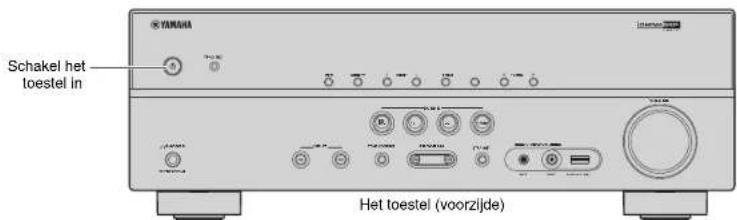

YAMOSA Schakel het toestel in Het toestel (voorzijde)

Voordat u het netsnoer aansluit (alleen algemeen model) Stel de schakelaarpositie van VOLTAGE SELECTOR in op de lokaal gebruikte netspanning. Mogelijke netspanningen zijn 110-120/220-240 V, 50/60 Hz wisselstroom.

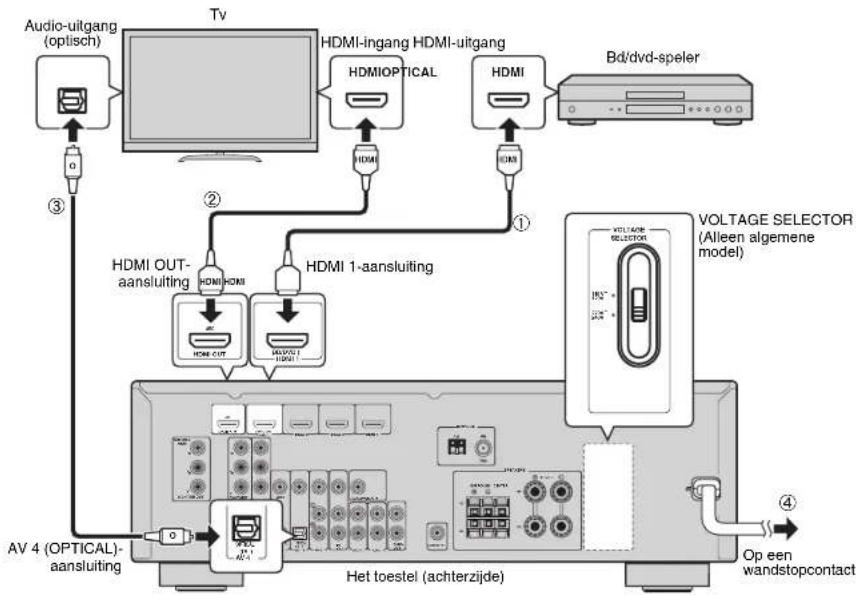

1 Sluit de externe apparaten aan op het toestel.

①Sluit een bd/dvd-speler met een HDMI-kabel aan op het toestel.
Als de bd/dvd-speler momenteel rechtstreecks op de tv is aangesloten met een HDMI-kabel, koppelt u de kabel los van de tv en sluit u de kabel aan op dit toestel.
②Sluit een tv met de andere HDMI-kabel aan op het toestel.
③Sluit een tv met een digitale optische kabel aan op het toestel.
Deze aansluiting is vereist voor de weergave van tv-audio op het toestel. Deze aansluiting is niet nodig als uw tv ARC ondersteunt (Audio Return Channel).
④Sluit het netsnoer aan op een stopcontact.

- Raadpleeg "VOORBEREIDINGEN" in de "Gebruikershandleiding" voor meer informatie over het aansluiten van radioantennes en andere externe apparaten.

2 Schakel het toestel, de tv en het weergaveapparaat in.

3 Gebruik de afstandsbediening van de tv om de signaalbron van de tv te wijzigen vanaf het toestel.

De aansluitingen zijn gemaakt. Ga verder naar de volgende pagina om de luidsprekerinstellingen te optimaliseren.

- Als u een tv met een HDMI-kabel op het toestel aansluit, kunt u de instellingen van het toestel configureren via het menu dat op de tv wordt weergegeven. Daarnaast kunt u de taal voor het schermmenu selecteren. U kunt kiezen uit Engels (standaard), Frans, Duits, Spaans, Russisch en Chinees. Voor details raadpleegt u de "Gebruikershandleiding". In deze handleiding worden albeeldingen van Engelstalige menuschermen als voorbeeld gebruikt.

5 De luidsprekerinstellingen automatisch optimaliseren (YPAO)

De functie Yamaha Parametric room Acoustic Optimizer (YPAO) detecteert luidsprekeraansluitingen, meet de afstanden tussen de luidsprekers en de luisterpositie(s) en optimaliseert vervolgens automatisch de luidsprekerinstellingen, zoals de volumebalans en de akoestische parameters, aan de kamer.

• Tijdens de meting worden testtonen uitgezonden op hoog volume. Zorg dat kleine kinderen niet bang worden van de testtonen. Gebruik deze functie niet's nachts als het storend kan zijn voor anderen.
• Tijdens de meting kunt u het volume niet aanpassen.
• Houd de ruimte zo stil mogelijk tijdens het meten.
• Sluit geen hoofdtelefoon aan.
• Ga tijdens de meting (circa 3 minuten) niet tussen de luidsprekers en de YPAO-microfoon staan.
• Ga in de hoek van de ruimte staan of verlaat de ruimte.

Voorbereidingen voor YPAO


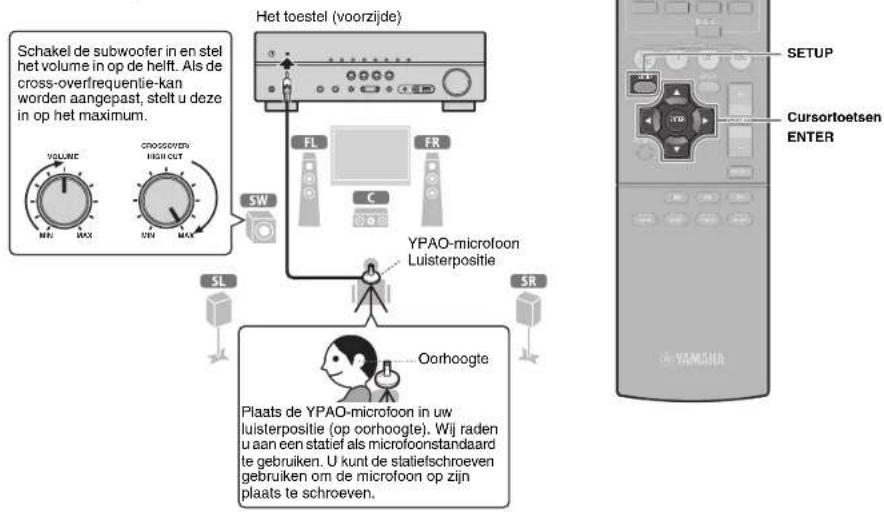

    G --> I["Plaats de YPAO-microfoon in uw luisterpositie (op oorhoogte). Wij raden u aan een statief als microfoonstandaard te gebruiken. U kunt de statiefschroeven gebruiken om de microfoon op zijn plaats te schroeven."]
    H --> J["SETUP"]
    J --> K["Cursortoetsen ENTER"]

1 Sluit de YPAO-microfoon aan op de YPAO MIC-aansluiting op het voorpaneel.

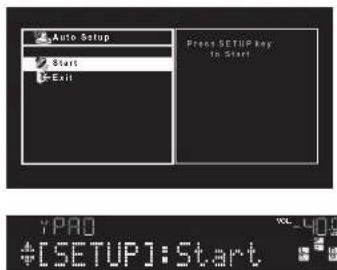

Het volgende scherm verschijnt.

- Als u de bewerking wilt annuleren, koppelt u de YPAO-microfoon los of gebruikt u de cursortoetsen om "Exit" te selecteren. Druk vervolgens op ENTER voordat de meting wordt gestart.

2 Druk op SETUP als u de meting wilt starten.

De meting begint na 10 seconden.

Het volgende scherm wordt weergegeven op de tv als de meting is voltooid.

Auto Setup Start Exit Measurement Finished Result 1/2/8.1 oh 3.0/10.5 m -3.0/10.4 dB

• Raadpleeg "Foutberichten" of "Waarschuwingsberichten" in de "Gebruikershandleiding" als een foutbericht (bijvoorbeeld E-1) of waarschuwingsbericht (bijvoorbeeld W-2) wordt weergegeven.
• Raadpleeg "Als 'W-1:Out of Phase' wordt weergegeven" als het waarschuwingsbericht "W-1:Out of Phase" wordt weergegeven.

3 Gebruik de cursortoetsen om "SAVE" (Save) te selecteren en druk op ENTER.

Auto Setup Start Exit SAVE Measurement Finished Result 3x12/8.1ch 3.0/10.5m -3.0/10.0dB

4 Koppel de YPAO-microfoon los van het toestel.

Hiermee is de optimalisatie van de luidsprekerinstellingen voltooid.

- De YPAO-microfoon is gevoelig voor warmte. Plaats de microfoon daarom niet op een locatie waar deze wordt blootgesteld aan direct zonlicht of hoge temperaturen (bijvoorbeeld op AV-apparatuur).

Als "W-1:Out of Phase" wordt weergegeven

Volg de procedure hieronder om de luidsprekeraansluitingen te controleren.

Afhankelijk van het type luidsprekers en de omgeving kan dit bericht ook worden weergegeven als u de luidsprekers correct hebt aangesloten.

Auto Setup Start Exit Measurement Finished Result 3/2/10.1 ch 3.9/10.5 m -3.4/10.4 db W-1-Out of Phase Waarschuwings bericht

①Controleer welke indicator op de display van het voorpaneel knippert om na te gaan bij welke luidspreker het probleem zit.

Luidspreker met probleem (knippert)

②Controleer de kabelaansluitingen (+/-) van de luidspreker die een probleem heeft.

Als de luidspreker goed is aangesloten:

U kunt de huidige instellingen opslaan. Ga door naar stap 3.

Als de luidspreker foutief is aangesloten:

Schakel het toestel uit en sluit de luidsprekerkabel opnieuw aan. Voer vervolgens de YPAO-meting opnieuw uit.

6 Een bd/dvd afspelen

Laten we nu een bd/dvd-schijf afspelen.

We adviseren om multikanaalsaudio (5.1-kanaal-of hoger) af te spelen om volop te kunnen genieten van het surroundeffect van het toestel.

HDMI 1 STRAIGHT VOLUME YAMARA

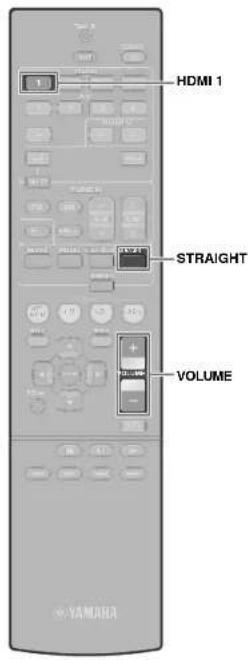

1 Druk op HDMI 1 om "HDMI 1" als de signaalbron te selecteren.

2 Start de weergave op de bd/dvd-speler.

3 Druk herhaaldelijk op STRAIGHT om "STRAIGHT" te selecteren.

Als "STRAIGHT" (gewone decodeermodus) is ingeschakeld, wordt het audiosignaal van elk kanaal rechtstreeks weergegeven door elke luidspreker (zonder geluidsveldverwerking).

4 Druk op VOLUME om het volume aan te passen.

De basisinstellingen zijn nu voltooid.

Als surround niet werkt

Tijdens de multikanaalsweergave van audio wordt geluid alleen weergegeven door de voorste luldsprekers

Controleer de instellingen voor digitale audio-uitvoer van de bd/dvd-speler.

Mogelijk zijn deze ingesteld op 2-kanaalsuitvoer (zoals PCM).

Er wordt geen geluid weergegeven door een bepaalde luidspreker

Raadpleeg Problemen oplossen in de "Gebruikershandleiding".

Nog veel meer mogelijkheden!

Het toestel beschikt nog over vele andere functies.

Raadpleeg de "Gebruikershandleiding" op de meegeleverde cd-rom voor extra hulp om optimaal gebruik te maken van het toestel.

Andere weergaveapparaten aansluiten

Sluit audioapparaten (zoals cd-speler), gameconsoles, camcorders of andere apparaten aan.

De geluidsmodus selecteren

Selecteer het gewenste geluidsprogramma (CINEMA DSP) of de surrounddecoder voor de weergave van films, muziek, games, sportprogramma's en ander gebruik.

Weergave van een iPod

Door een USB-kabel te gebruiken die bij de iPod is geleverd, kunt u op het toestel genieten van uw iPod.

■ Luisteren naar FM/AM-radio

■Muziek afspelen van een USB-opslagapparaat

Raadpleeg "Wat u kunt doen met het toestel" voor meer informatie.
