Anleitung zur Schnelleinrichtung

Deutsch

Dieses Dokument beschreibt, wie ein 5.1-Kanal-System eingerichtet und Surround-Sound von BD/DVD über das Gerät wiedergegeben wird. Um die Umwelt zu schonen, wird die Bedienungsanleitung für dieses Produkt auf CD-ROM ausgeliefert. Weitere Einzelheiten über dieses Produkt finden Sie in der Bedienungsanleitung auf der beiliegenden CD-ROM.

PDF-Versionen dieser Anleitung zur Schnelleinrichtung und der „Bedienungsanleitung“ können von der folgenden Website heruntergeladen werden. http://download.yamaha.com/

1 Vorbereitung

Zubehör

Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist.

□ Fernbedienung □ Batterien (A

Setzen Sie die Batterien in der richtigen Ausrichtung ein.

□ AM-Antenne

□ FM-Antenne

□ YPAO-Mikrofon

□ CD-ROM (Bedienungsanleitung)

□ Sicherheitsbroschüre

□ Anleitung zur Schnelleinrichtung

• Die Abbildungen der Fernbedienung in dieser Anleitung stammen vom US-amerikanischen Modell.
  • (nur australisches Modell)
  Informationen zur Bedienung externer Geräte über die mitgelieferte Fernbedienung finden Sie unter „Supplement for Remote Control“ auf der beillegenden CD-ROM.

Erforderliche Anschlusskabel

Die folgenden Kabel (nicht mitgeliefert) sind erforderlich, um das in diesem Dokument beschriebene System aufzubauen.

• Lautsprecherkabel (x 5)
• HDMI-Kabel (x 2)
• Audio-Cinchkabel (x 1)
- Optisches Digitalkabel (x 1) (nicht erforderlich, wenn Ihr Fernseher ARC unterstützt [Audio Return Channel])

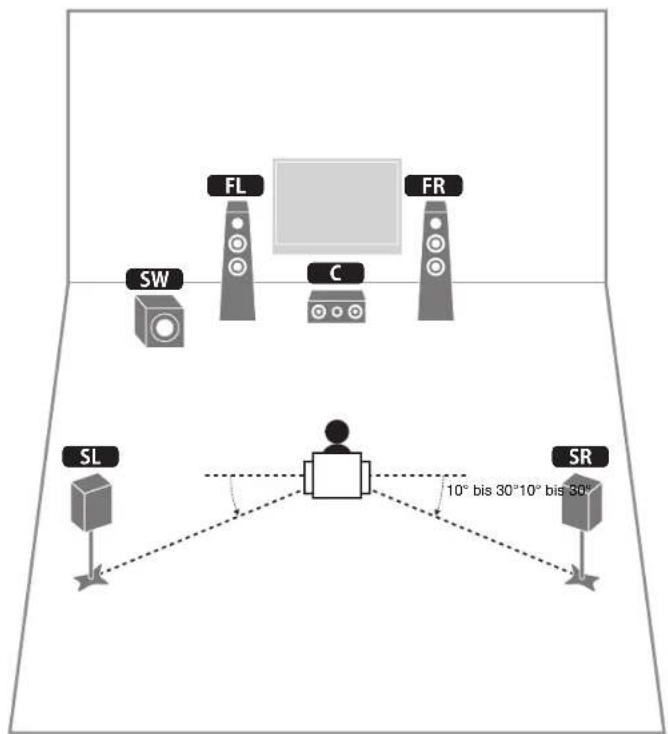

2 Aufstellen der Lautsprecher

Stellen Sie die Lautsprecher im Raum auf, während Sie sich an der folgenden Abbildung orientieren. Informationen zu anderen Lautsprechersystemen entnehmen Sie bitte der „Bedienungsanleitung“.

FL Front-Lautsprecher (L)
FR Front-Lautsprecher (R)
Center-Lautsprecher
SL Surround-Lautsprecher (L)
SR Surround-Lautsprecher (R)
SW Subwoofer

SW FL C FR SL SR 10° bis 30° 10° bis 30°

3 Anschließen von Lautsprechern und Subwoofer

• (nur Modelle für USA und Kanada) Das Gerät ist worksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die Lautsprecherimpedanz-Einstellung auf „6 Ω MIN“ ein. Näheres siehe unter „Einstellen der Lautsprecherimpedanz“ in der „Bedienungsanleitung“.
- Verwenden Sie einen Subwoofer mit integriertem Verstärker.
- Bevor Sie die Lautsprecher anschließen, trennen Sie das Netzkabel des Geräts von der Netzspannungsversorgung, und schalten Sie den Subwoofer aus.
- Achten Sie darauf, dass die Leitungsadern des Lautsprecherkabels nicht einander berühren und auch nicht mit metallenen Bereichen am Gerät in Kontakt kommen. Dadurch könnten das Gerät oder die Lautsprecher beschädigt werden. Im Fall eines Kurzschlusses der Lautsprecherkabel wird die Meldung „Check SP Wires“ auf dem Frontblende-Display angezeigt, wenn das Gerät einschaltet wird.

■Anschließen der Lautsprecherkabel

Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (-) Anschluss von Gerät und Lautsprocher angeschlossen, die andere am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um Verwechslungen zu verhindern, sollten Sie die schwarz gefärbte Ader an der negativen Polklemme und die andere Ader an der positiven Polklemme anschließen.

(Anschließen der Front-Lautsprecher)

①Entfernen Sie etwa 10 mm der Isolierung vom Ende jeder Ader des Lautsprecherkabels und verdrehen Sie die blanke Litze so fest wie möglich.
② Lösen Sie die Lautsprecherklemme.
③Führen Sie die blanke Litze des Lautsprecherkabels in die seitliche Öffnung (oben rechts oder unten links) der Klemme ein.
④Ziehen Sie die Klemme fest.

Verwenden eines Bananensteckers

(nur US-amerikanisches, kanadisches, chinesisches, australisches und Universalmodell)

①Ziehen Sie die Lautsprecherklemme fest.
② Stecken Sie einen Bananenstecker in die Öffnung an der Schraubklemme.

(Anschließen der Center-/Surround-Lautsprecher)

①Entfernen Sie etwa 10 mm der Isolierung vom Ende jeder Ader des Lautsprecherkabels und verdrehen Sie die blanke Litze so fest wie möglich.
②Drücken Sie die Lasche herunter.
③Stecken Sie die blanke Litze des Kabels in die entsprechende Klemmenöffnung.
④Lassen Sie die Lasche los.

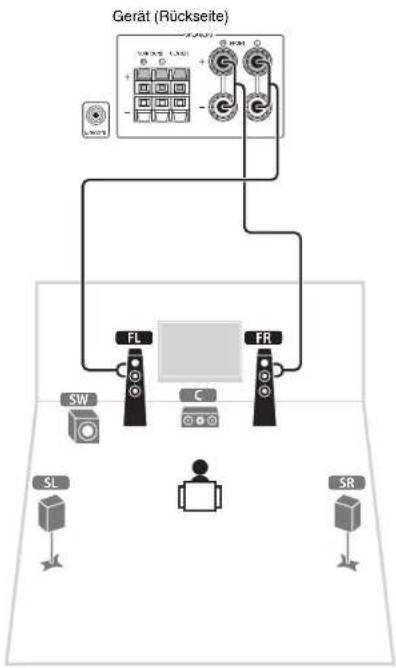

1 Schließen Sie die Front-Lautsprecher (FL / FR) an den FRONT (L/®)-Buchsen an.

2 Schließen Sie den Center-Lautsprecher (C) an der CENTER-Buchse an.


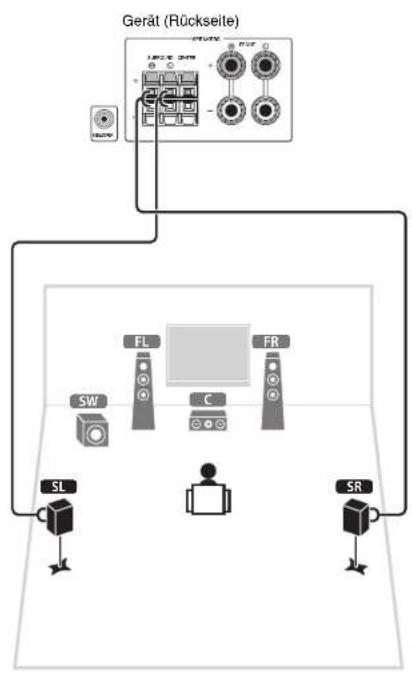

3 Schließen Sie die Surround-Lautsprecher (SL / SR) an den SURROUND (L/®)-Buchsen an.


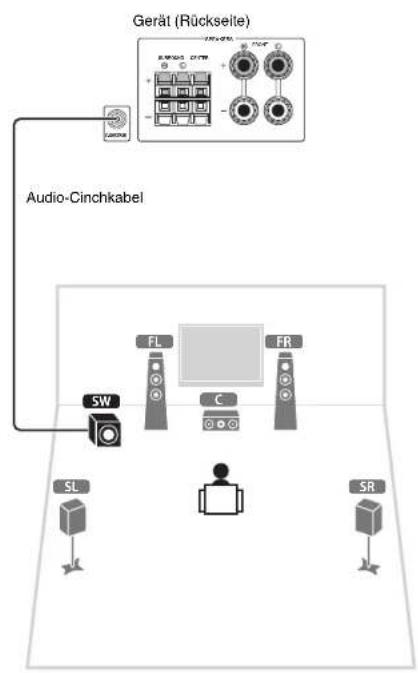

4 Schließen Sie den Subwoofer (SW) an der SUBWOOFER-Buchse an.

Gerät (Rückseite) Audio-Cinchkabel SW FL C FR SL SR

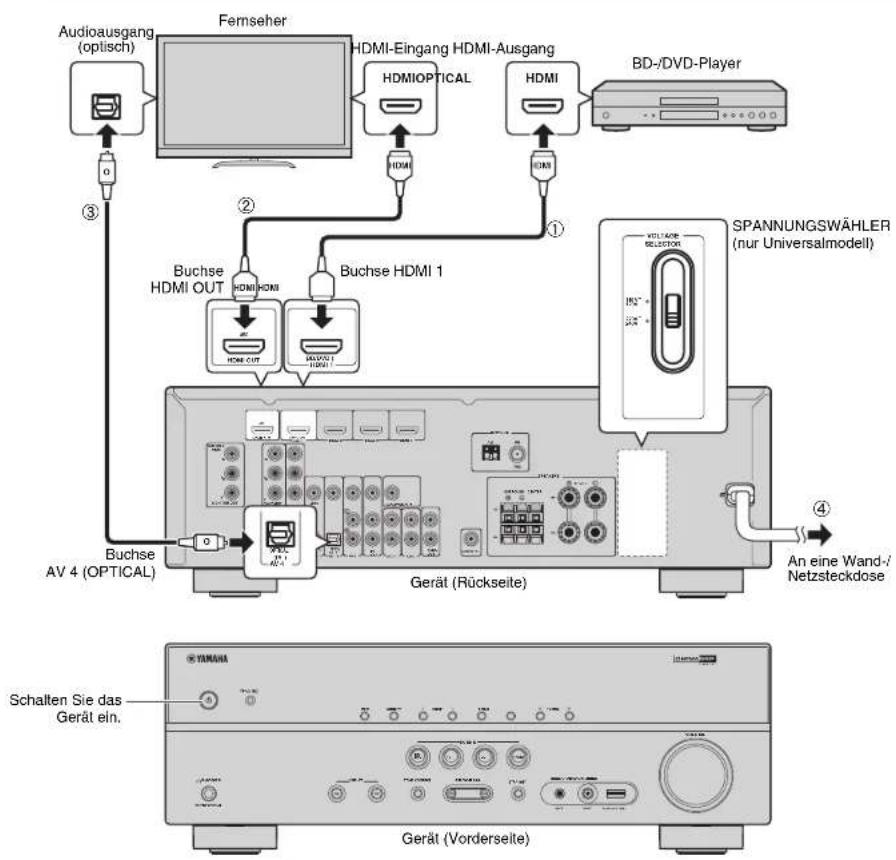

4 Anschließen externer Geräte

Audioausgang (optisch) Fernseher HDMI-Eingang HDMI-Ausgang HDMI HDMI BD-/DVD-Player ① ② ③ Buchse HDMI OUT HDMI HDMI Buchse HDMI 1 HDMI OUT HDMI SPANNUNGSWÄHLER (nur Universalmodell) VOLTAGE SELECTOR 152°+ 200°+ 4 An eine Wand-/ Netzsteckdose Buchse AV 4 (OPTICAL) Geraßt (Rückseite) Schalten Sie das Geraßt ein. Geraßt (Vorderseite)

Vor Anschluss des Netzkabels (nur Universalmodell)

Achten Sie darauf, die Stellung des Schalters

VOLTAGE SELECTOR entsprechend der örtlichen

Netzspannung einzustellen. Mögliche Spannungen sind 110–120/220–240 V (U\~), 50/60 Hz.

1 Schließen Sie die externen Geräte am Gerät an.

①Schließen Sie einen BD-/DVD-Player über ein HDMI-Kabel am Gerät an. Wenn der BD-/DVD-Player über ein HDMI-Kabel momentan direkt an einem Fernsehgerät angeschlossen ist, ziehen Sie das Kabel vom Fernseher ab und schließen Sie es stattdessen an diesem Gerät an.
②Schließen Sie über ein weiteres HDMI-Kabel einen Fernseher am Gerät an.
③Schließen Sie über ein optisches Digitalkabel einen Fernseher am Gerät an. Diese Verbindung ist erforderlich, damit der Fernsehton am Gerät verfügbar ist. Diese Verbindung ist nicht erforderlich, wenn Ihr Fernseher ARC unterstützt (Audio Return Channel)
④Schließen Sie das Netzkabel an einer Netzsteckdose an.

- Informationen über den Anschluss von Radioantennen oder anderen externen Geräten entnehmen Sie bitte dem Abschnitt „VORBEREITUNGEN“ in der „Bedienungsanleitung“.

2 Schalten Sie das Gerät, den Fernseher sowie den BD-/DVD-Player ein.

3 Schalten Sie mittels der Fernbedienung des Fernsehers dessen Eingang so um, dass das Videosignal vom Gerät angezeigt wird.

Alle Verbindungen wurden hergestellt. Lesen Sie weiter auf der nächsten Seite, um die Lautsprechereinstellungen zu optimieren.

- Wenn Sie einen Fernssoher über ein HDMI-Kabel mit dem Gerät verbunden haben, können Sie die Einstellungen des Geräts über das auf dem Fernsehbildschirm angezeigte Menü vornehmen. Außerdem können Sie die gewünschte Sprache des Bildschimmenus auswählen: Englisch (Grundeinstellung), Französisch, Deutsch, Spanisch, Russisch oder Chinesisch. Näheres finden Sie in der „Bedienungsanleitung“. In dieser Anleitung zur Schnelleinrichtung werden beispielhaft Abbildungen der englischen Menübildschirme verwendet.

5 Automatische Optimierung der Lautsprechereinstellungen (YPAO)

Bei Einsatz der Funktion Yamaha Parametric room Acoustic Optimizer (YPAO; Parametrische Raumakustikoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von Ihrer Hörposition / Ihren Hörpositionen und optimiert dann automatisch die Lautsprechereinstellungen, wie Lautstärkebalance und akustische Parameter, passend zu Ihrem Raum.

• Während der Messung werden sehr laute Testtöne ausgegeben. Sorgen Sie dafür, dass kleine Kinder sich nicht über die Testtöne erschrecken. Verwenden Sie diese Funktion auch nicht nachts, wenn andere Personen gestört werden könnten.
• Während der Messung können Sie die Lautstärke nicht einstellen.
• Sorgen Sie während der Messung für absolute Stille im Raum.
• Schließen Sie keinen Kopfhörer an.
• Stellen Sie sich während des Messvorgangs nicht zwischen die Lautsprecher und das YPAO-Mikrofon (etwa 3 Minuten lang).
• Gehen Sie in eine Raumecke, oder verlassen Sie den Raum.

Vorbereitungen für YPAO

YAMAHA

SETUP

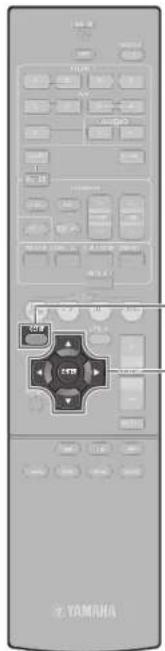

Cursortasten ENTER

1 Schließen Sie das YPAO-Mikrofon an der Buchse YPAO MIC an der Frontblende an. Es erscheint der folgende Bildschirm.

- Um den Vorgang abzubrechen, ziehen Sie das YPAO-Mikrofon ab, oder verwenden Sie die Cursorasten zur Auswahl von „Exit“, und drücken Sie ENTER, bevor Sie die Messung starten.

2 Um den Messvorgang sofort zu starten, drücken Sie SETUP.

Die Messung startet nach 10 Sekunden. Die folgende Anzeige erscheint nach der Messung auf dem Fernsehbildschirm.

• Wenn eine Fehlermeldung (z. B. E-1) oder ein Wamhinweis (z. B. W-2) erscheint, lesen Sie „Fehlermeldungen“ oder „Wammeldungen“ in der „Bedienungsanleitung“.
• Wenn die Warnmeldung „W-1:Out of Phase“ erscheint, lesen Sie „Wenn „W-1:Out of Phase“ erscheint“.

3 Verwenden Sie die Cursorasten zur Auswahl von „SAVE“ (Save), und drücken Sie ENTER.

4 Ziehen Sie das YPAO-Mikrofon vom Gerät ab.

Die Optimierung der Lautsprechereinstellungen ist damit abgeschlossen.

- Da das YPAO-Mikrofon wärmeempfindlich ist, legen Sie das Mikrofon nicht an Orten ab, an denen es direktem Sonnenlicht oder hohen Temperaturen ausgesetzt wäre (z. B. auf AV-Geräten).

Wenn „W-1:Out of Phase“ erscheint

Gehen Sie wie folgt vor, um die Lautsprecherverbindungen zu prüfen. Je nach Art der Lautsprecher oder Umgebung kann diese Meldung auch dann erscheinen, wenn die Lautsprecher richtig angeschlossen sind.

Auto Setup Start Exit Measurement Finished Result 3/2/10.1 ch 3.0/10.5 m -3.0/10.9 dB Wt-Out of Phase Warmmeldung

①Prüfen Sie, ob eine der Lautsprecheranzeigen im Frontblende-Display blinkt, um einen problematischen Lautsprecher anzuzeigen.

Problematischer Lautsprecher (blinkt)

②Prüfen Sie die Kabelverbindungen (+/-) des problematischen Lautsprechers.

Wenn der Lautsprecher richtig angeschlossen ist: Sie können die aktuellen Einstellungen speichern. Fahren Sie fort mit Schritt 3.

Wenn der Lautsprecher falsch angeschlossen ist: Schalten Sie das Gerät aus, korrigieren Sie den Anschluss des Lautsprecherkabels, und führen Sie dann die YPAO-Messung erneut durch.

6 Wiedergabe einer BD/DVD

Wir werden jetzt eine BD/DVD abspielen.

Wir empfehlen, mehrkanaliges Audio (5.1-Kanal oder mehr) abzuspielen, um den vom Gerät erzeugten Surround-Sound erleben zu können.

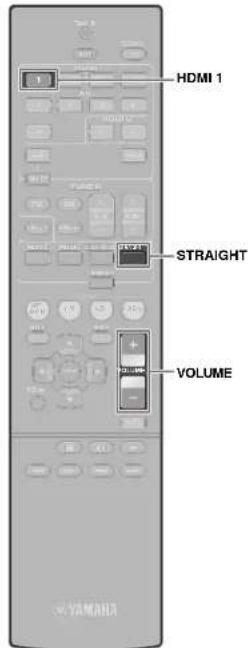

HDMI 1 STRAIGHT VOLUME YAMAHA

1 Drücken Sie HDMI 1 zum Anwählen von „HDMI 1“ als Eingangsquelle.

2 Starten Sie die Wiedergabe am BD/DVD-Player.

3 Drücken Sie mehrmals hintereinander STRAIGHT, um „STRAIGHT“ auszuwählen.

- Wenn „STRAIGHT* (direkte Dekodierung) aktiv ist, gibt jeder Lautsprecher das Audiosignal des Kanals direkt aus (ohne Schallfeldberechnung).

4 Drücken Sie VOLUME, um die Lautstärke einzustellen.

Die Grundeinstellungen sind jetzt abgeschlossen.

Wenn der Surround-Sound nicht zu hören ist

Tonsignale werden bei der mehrkanalligen Audiowiedergabe nur von den Front-Lautsprechern ausgegeben

Prüfen Sie die Einstellungen für die digitale Audioausgabe am BD-/DVD-Player. Es könnte eine 2-Kanal-Ausgabe gewählt sein (z. B. PCM).

Aus einem bestimmten Lautsprecher kommt kein Ton Siehe „Problembehebung“ in der „Bedienungsanleitung“.

Viele weitere Funktionen!

Das Gerät bietet verschiedene weitere Funktionen.

Bitte lesen Sie nach in der „Bedienungsanleitung“ auf der mitgelieferten CD-ROM, um das Beste aus dem Gerät herauszuholen.

Anschließen anderer Wiedergabegeräte

Schließen Sie Audiogeräte (wie CD-Player), Spielekonsolen, Camcorder und viele andere Geräte an.

Auswählen des Klangmodus

Wählen Sie das gewünschte Klangprogramm (CINEMA DSP) oder einen der Surround-Dekoder, welche für Filme, Musik, Spiele, Sportübertragungen und weitere Inhalte geeignet sind.

Wiedergabe vom iPod

Über ein mit dem iPod geliefertes USB-Kabel können Sie Musik vom iPod am Gerät abspielen.

■FM-/AM-Radio (UKW/MW) hören

Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik

Nähere Informationen erhalten Sie unter „Was Sie mit dem Gerät machen können“.

AV-Receiver

HTR-3065
