MANUALE UTENTE HTR3065 YAMAHA

Sintoamplificatore AV

HTR-3065

Guida di

configurazione rapida

Italiano

Questo documento spiega come configurare un sistema a 5.1 canali e riprodurre l'audio surround da un BD/DVD sull'unità.

Per limitare l'impatto sulle risorse naturali, il Manuale di istruzioni di questo prodotto viene fornito su CD-ROM. Per ulteriori informazioni su questo prodotto, consultare il Manuale di istruzioni nel CD-ROM in dotazione.

Dal seguente sito Web è possibile scaricare le versioni PDF della presente Guida e del "Manuale di Istruzioni":

http://download.yamaha.com/

1 Preparativi

Accessori

Controllare che i seguenti accessori siano forniti con il prodotto.

□ Telecomando □ Batterie

Inserire le ballone allenerdosì allo ndcazeni.

□ Antenna AM

□ Antenna FM

□ Microfono YPAO

□ CD-ROM

(Manuale di istruzioni)

□ Volantino sulla sicurezza

□ Guida di configurazione rapida

• Le figure del telecomando utilizzate nella presente Guida illustrano il modello disponibile negli Stati Uniti d'America.
  • (Solo per il modello disponibile in Australia)

Per informazioni su come controllare i dispositivi esterni con il telecomando in dotazione, fare riferimento a "Supplement for Remote Control" nel CD-ROM fornito.

Cavi necessari per i collegamenti

Per creare il sistema descritto in questo documento sono necessari i seguenti cavi (non forniti):

• Cavi dei diffusori (x5)
• Cavo HDMI (x2)
• Cavo audio con spina RCA (x1)
- Cavo ottico digitale (x1) (non necessario se la TV supporta ARC) [Audio Return Channel])

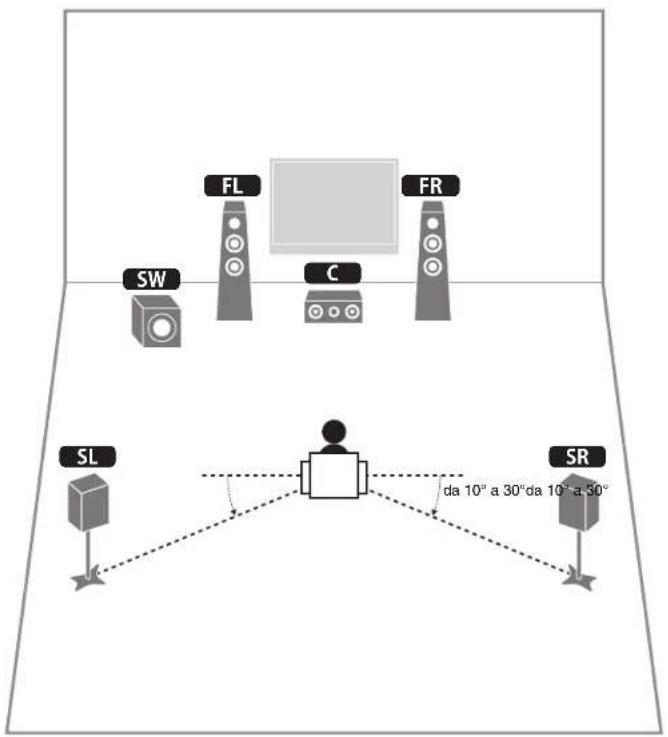

2 Posizionamento dei diffusori

Posizionare i diffusori nella stanza utilizzando il seguente schema come riferimento.

Per ulteriori informazioni su altri sistemi di diffusori, consultare il "Manuale di istruzioni".

SW FL C FR SL SR da 10° a 30° da 10° a 30°

FL Diffusore anteriore (S)
FR Diffusore anteriore (D)
C Diffusore centrale
SL Diffusore surround (S)
SR Diffusore surround (D)
SW Subwoofer

3 Collegamento dei diffusori e del subwoofer

• (Solo modelli per USA e Canada) Secondo lo impostazioni predefinite in fabbrica, l'unità è configurata per diffusori da 8 ohm. Se si collegano diffusori da 6 ohm, impostare l'impedenza dei diffusori dell'unità su "6 Ω MIN". Per informazioni dettagliate, vedere "Impostazione dell'impedenza dei diffusori" nel "Manuale di istruzioni".
- Utilizzare un subwoofer con amplificatore integrato.
- Prima di collegare i diffusori, rimuovere il cavo di alimentazione dell'unità dalla presa di corrente e spegnere il subwoofer.
- Assicurarsi che i file interni dei cavi dei diffusori non si tocchino o vengano in contatto con le parti metalliche dell'unità. Ciò potrebbe danneggiare sia l'unità che i diffusori. In caso di corto circuito dei cavi dei diffusori, all'accensione dell'unità verrà visualizzato il messaggio "Check SP Wires" sul display anteriore.

Collegamento dei cavi dei diffusori

I cavi dei diffuscri hanno due fili. Uno serve per collegare i terminali negativi (-) dell'unità e il diffusore, l'altro per collegare i terminali positivi (+). Se i fili sono di colore diverso per evitare confusione, collegare il filo nero al terminale negativo e l'altro filo al terminale positivo.

(Collegamento dei diffusori anteriori)

①Rimuovere circa 10 mm d'isolamento dalle estremità del cavo del diffusore e attorcigliare saldamente i fili scoperti del cavo.
②Allentare il terminale del diffusore.
③Inserire i fill scoperti del cavo nello spazio sul lato del terminale (in alto a destra o in basso a sinistra).
④Stringere il terminale.

Oso di uno spinotto a Banana

(Solo modelli per USA, Canada, Australia e generali)
①Stringere il terminale del diffusore.
②Inserire uno spinotto a banana nell'estremità del terminale.

(Collegamento dei diffusori centrale/surround)

①Rimuovere circa 10 mm d'isolamento dalle estremità del cavo del diffusore e attorcigliare saldamente i fili scoperti del cavo.

②Premere la linguetta.

③Inserire i fili scoperti del cavo nel foro del terminale.

④Rilasciare la linguetta.

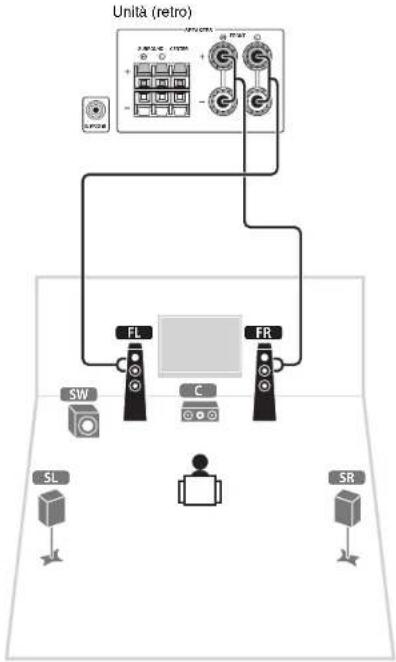

1 Collegare i diffusori anteriori (FL/FR) ai terminali FRONT (L/R).


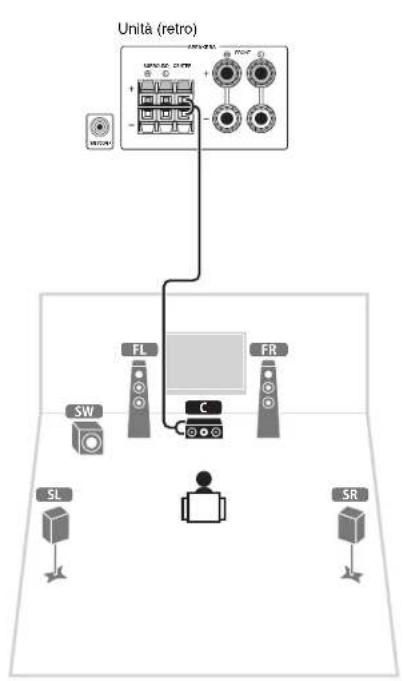

2 Collegare il diffusore centrale (C) al terminale CENTER.

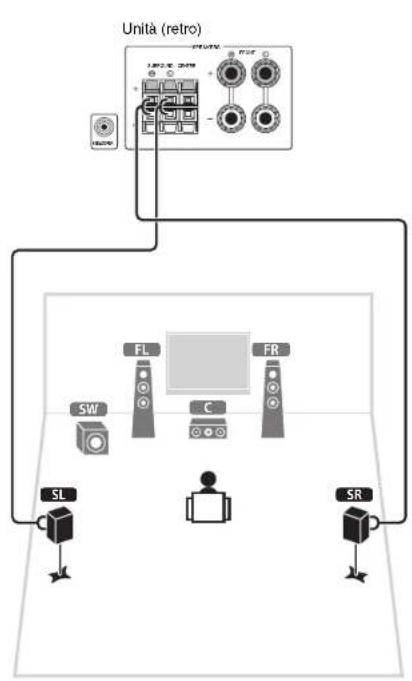

3 Collegare i diffusori surround (SL/SR) ai terminali SURROUND (L/R).

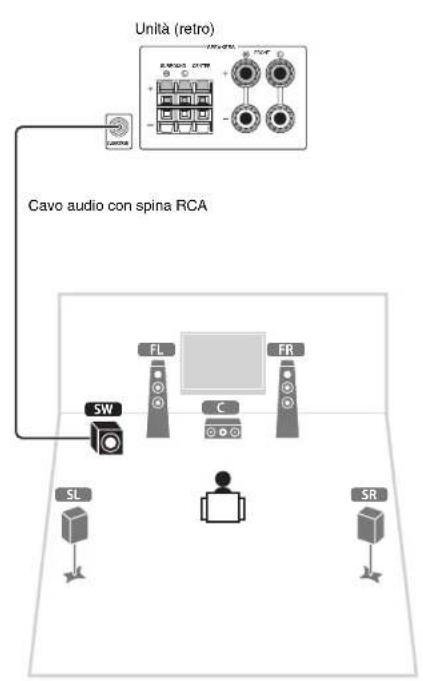

4 Collegare il subwoofer (SW) alla presa SUBWOOFER.

Unità (retro) Cavo audio con spina RCA SW FL FR SL C SR

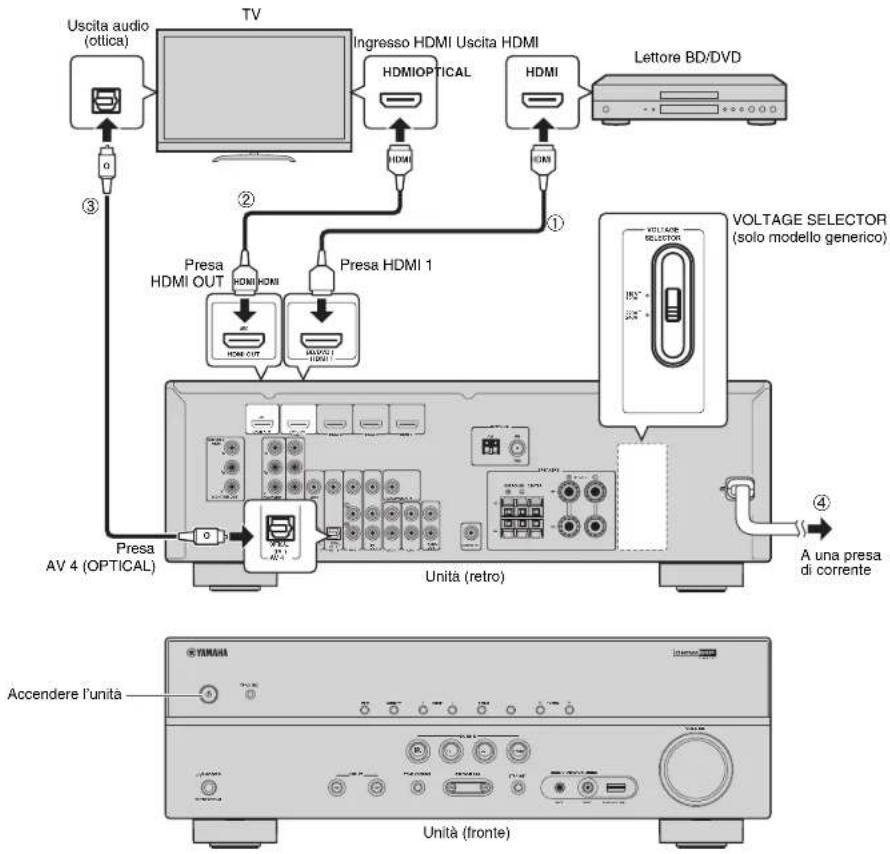

4 Collegamento di dispositivi esterni

Uscita audio (ottica) TV Ingresso HDMI Uscita HDMI HDMI OPTICAL HDMI HDMI Lettore BD/DVD ③ ② ① Presa HDMI OUT HDMI HDMI Presa HDMI 1 HDMI OUT HDMI VOLTAGE SELECTOR (solo modello generico) AV 4 (OPTICAL) Unità (retro) A una presa di corrente ④ Presa AV 4 (OPTICAL) Accendere l'unità YAMAHA Unità (fronte)

Prima di collegare il cavo di alimentazione (solo modello generico)

Impostare la posizione dell'interruttore VOLTAGE SELECTOR secondo la tensione locale. Le tensioni sono CA 110-120/220-240 V, 50/60 Hz.

1 Collegare i dispositivi esterni all'unità.

①Collegare Il lettore BD/DVD all'unità utilizzando un cavo HDMI. Se il lettore BD/DVD è collegato direttamente alla TV mediante un cavo HDMI, scollegare quest'ultimo dalla TV e collegarlo all'unità.

②Collegare la TV all'unità con l'altro cavo HDMI.

③Collegare la TV all'unità con un cavo ottico digitale. Questo collegamento è necessario per riprodurre l'audio della TV sull'unità. Questo collegamento non è necessario se la TV supporta ARC (Audio Return Channel).

④Collegare il cavo di alimentazione a una presa di corrente.

- Per informazioni su come collegare le antenne radio o altri dispositivi esterni, vedere la sezione "PREPARATIVI" nel "Manuale di istruzioni".

2 Accendere l'unità, la TV e il lettore BD/DVD.

3 Utilizzare il telecomando della TV per cambiare l'ingresso della TV in modo da visualizzare il segnale video proveniente dall'unità.

I collegamenti sono completati. Andare alla pagina successiva per ottimizzare le impostazioni dei diffusori.

- Il collegamento della TV all'unità mediante un cavo HDMI consente di configurare le impostazioni dell'unità con il menu visualizzato sulla TV. È inoltre possibile selezionare la lingua desiderata per il menu sullo schermo scegliendo tra Inglese (predefinito), Francese, Tedesco, Spagnolo, Russo e Cinese. Per ulteriori informazioni, consultare il "Manuale di istruzioni". Nella presente Guida vengono usate per gli esempi le schermate del menu in lingua inglese,

5 Ottimizzazione automatica delle impostazioni dei diffusori (YPAO)

La funzione Yamaha Parametric room Acoustic Optimizer (YPAO) rileva i collegamenti dei diffusori e misura la distanza tra i diffusori e la posizione di ascolto, quindi ottimizza automaticamente le impostazioni dei diffusori, ad esempio il bilanciamento del volume e i parametri acustici, per l'ambiente di ascolto.

• Durante la misurazione i toni di test vengono emessi ad alto volume. Accertarsi che i toni di test non spaventino i bambini piccoli. Inoltre, evitare di utilizzare questa funzione la sera, in quanto potrebbe disturbare le persone nelle vicinanze.
• Durante la misurazione non è possibile regolare il volume.
• Durante la misurazione, mantenere l'ambiente in condizioni il più possibile silenziose.
  • Non collegare le cuffie.
• Evitare di rimanere tra i diffusori e il microfono YPAO durante il processo di misurazione (circa 3 minuti).
• Spostarsi in un angolo della stanza oppure uscire.

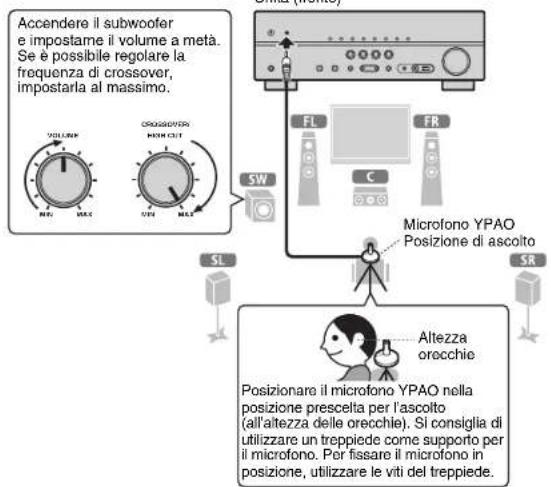

Preparazione per la funzione YPAO Unità (fronte)

VAMAHA

SETUP
Tasti cursore ENTER

1 Collegare il microfono YPAO alla presa YPAO MIC sul pannello anteriore.

Verrà visualizzata la seguente schermata.

- Per annullare l'operazione, scollegare il microfono YPAO oppure usare i tasti cursore per selezionare "Exit" e premere ENTER prima di avviare la misurazione.

2 Per avviare la misurazione, premere SETUP.

La misurazione inizia entro 10 secondi.

Al termine della misurazione, sulla TV compare la seguente schermata.

• Se compare un messaggio di errore (ad esempio E-1) o di avviso (ad esempio W-2), vedere "Messaggi di errore" o "Messaggi di avviso" nel "Manuale di istruzioni".
• Se compare il messaggio di avviso "W-1:Out of Phase", vedere "Se è visualizzato il messaggio "W-1:Out of Phase"".

3 Utilizzare i tasti cursore per selezionare "SAVE" (Save) e premere ENTER.

4 Scollegare il microfono YPAO dall'unità.

Con questa operazione l'ottimizzazione delle impostazioni dei diffusori può considerarsi conclusa.

- Poiché è sensibile al calore, non posizionare il microfono YPAO in luoghi in cui potrebbe essere esposto alla luce diretta del sole o a temperature elevate (ad esempio su un'apparecchiatura AV).

Se è visualizzato il messaggio "W-1:Out of Phase"

Attenersi alla seguente procedura per controllare i collegamenti dei diffusori.

A seconda del tipo di diffusori e dell'ambiente, questo messaggio potrebbe comparire anche se i diffusori sono collegati correttamente.

①Controllare il lampeggiamento sull'indicatore del display anteriore per identificare il diffusore interessato dal problema.

Diffusore interessato dal problema (lampeqqia)

②Controllare i collegamenti dei cavi (+/-) del diffusore interessato dal problema.

Se Il diffusore è collegato correttamente:

È possibile salvare le impostazioni correnti.

Andare al passo 3.

Se II diffusore non è collegato correttamente:

Spegnere l'unità, ricollegare il cavo del diffusore e provare a eseguire di nuovo la misurazione YPAO.

6 Riproduzione di un BD/DVD

Di seguito viene descritto come riprodurre un BD/DVD. Si consiglia di riprodurre un segnale audio multicanale (a 5.1-canali o più) per ascoltare l'effetto surround prodotto dall'unità.

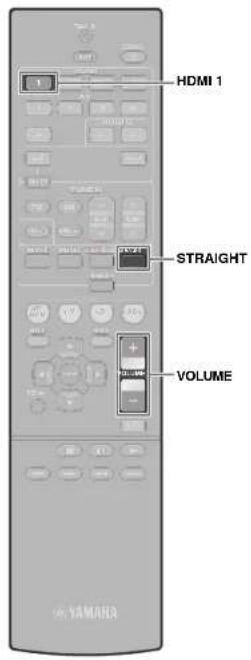

HDMI 1 STRAIGHT VOLUME YAMANA

1 Premere HDMI 1 per selezionare "HDMI 1" come sorgente d'ingresso.

2 Avviare la riproduzione sul lettore BD/DVD.

3 Premere ripetutamente STRAIGHT per selezionare "STRAIGHT".

- Quando "STRAIGHT" (decodifica diretta) è abilitato, ciascun diffusore riproduce direttamente il segnale audio di ogni canale senza elaborazione del campo sonoro.

4 Premere VOLUME per regolare il volume.

Questa operazione completa la procedura di configurazione di base.

Se l'effetto surround non funziona

Durante la riproduzione audio con più canali, il suono viene emesso solo dai diffusori anteriori.

Controllare l'impostazione di uscita dell'audio digitale del lettore BD/DVD.

È possibile impostarlo su un'uscita a 2 canali (ad esempio PCM).

Non viene emesso alcun suono da un diffusore specífico

Vedere "Risoluzione dei problemi" nel "Manuale di istruzioni".

Molte altre funzioni!

L'unità dispone di molto altre funzioni. Fare riferimento al "Manuale di istruzioni" nel CD-ROM in dotazione per informazioni su come utilizzare al meglio l'unità.

Collegamento di altri dispositivi di riproduzione

È possibile collegare dispositivi audio (ad esempio un lettore CD), console di gioco, videoregistratori e molti altri dispositivi.

Selezione della modalità sonora

È possibile selezionare un programma sonoro (CINEMA DSP) o un decodificatore surround adatto per film, musica, giochi, programmi sportivi e così via.

Riproduzione con l'iPod

Utilizzando il cavo USB fornito con l'iPod, è possibile ascoltare la musica dell'iPod sull'unità.

■Ascolto delle trasmissioni FM/AM

Riproduzione dei brani musicali su un dispositivo di memorizzazione USB

Per ulteriori informazioni, vedere "Applicazioni dell'unità".
