PA 19000 M - Luftkonditionering SIEMENS - Gratis bruksanvisning och manual

Produkttyp	Monoblock mobil luftkonditionering
Märke	Siemens
Modell	PA 19000 M
Kylkapacitet	1900 W (enligt EN14511)
Avfuktningskapacitet	36 L/dag
Huvudfunktioner	Luftkonditionering (maximal och tyst), avfuktning, luftrening
Elförsörjning	220-240 V, 50 Hz, jordad kontakt
Maximal förbrukning	975 W
Rekommenderad säkring	10 A trög
Energieffektivitetsklass	D
Omgivningstemperatur vid drift (kyla)	20 °C till 35 °C
Omgivningstemperatur vid drift (avfuktning)	18 °C till 35 °C
Filtertyp	Tvättbart basfilter + reningsfilter (byts årligen)
Medföljande tillbehör	Luftutblåsningsrör, diffusor, sugkopp
Valfria tillbehör	Skjutbar fönster-/balkongsats (PA11000Z), vägggenomföring (PA10000Z)
Normal ljudnivå	Driftljud: pump, kompressor, kylmedium (normalt)
Rutinunderhåll	Rengör basfiltret med rent vatten regelbundet
Förvaring vid säsongens slut	Vik röret bakåt och fäst det med kroken
Säkerhet	Minst 20 cm avstånd från ytor; täck inte luftintag/-utlopp; koppla ur före rengöring
Reparerbarhet	Reparation av auktoriserad tekniker; använd originaldelar från Siemens

Vanliga frågor - PA 19000 M SIEMENS

Hur installerar man varmluftsavledningsröret?

Placera utblåsningsröret i avsett utrymme på baksidan av enheten, sätt sedan på diffusorn. Öppna fönstret på glänt, placera diffusorn mellan fönsterbladet och karmen, stäng fönstret så mycket som möjligt med den medföljande sugkoppen. Se till att inte böja röret för mycket (maximal längd 140 cm).

Vad gör jag om indikatorlampan för kondensvattentanken tänds?

Indikatorn visar att den interna tanken är full. Stäng av enheten, ta bort pluggen från vattenavledningsröret och töm vattnet. Sätt tillbaka pluggen innan du startar om. Vänta 3 minuter innan du sätter på enheten igen.

Hur rengör man filtren?

Öppna frontluckan genom att dra den lätt. Ta bort basfiltret genom att trycka på den övre klämman och tvätta det i rinnande vatten. Torka det och sätt tillbaka det. Reningsfiltret ska bytas en gång per år (artikelnummer finns hos kundtjänst).

Apparaten kyler inte tillräckligt, vad ska jag kontrollera?

Kontrollera att utblåsningsröret inte är för böjt och inte överstiger 140 cm. Se till att pluggen på vattenavledningsröret sitter ordentligt. Minska fönsteröppningen med sugkoppen och stäng persiennerna för att begränsa solvärme.

Kan jag använda en förlängningssladd?

Ja, förutsatt att den har jordad kontakt, minst 1,5 mm² per ledare och längd mindre än 25 meter. Använd en 10 A trög säkring.

Varför avger apparaten ett vatten- eller klickljud?

Dessa ljud är normala: ett cykliskt vattenljud kommer från kondensatpumpen, ett klick är normalt vid anslutning/frånkoppling av pump eller elektronisk regulator. Om ljudet är överdrivet, kontrollera att utblåsningsröret är ordentligt fastsatt och att apparaten inte är i direkt kontakt med möbler.

Hur använder man avfuktningsfunktionen?

Ställ in termostaten på lägsta temperatur. Placera ett kärl vid utloppet av vattenavledningsröret och ta bort pluggen. Ta bort diffusorn och placera röret enligt anvisningarna. Välj avfuktningsfunktion (symbol ^) på kontrollpanelen. Apparaten kan avfukta upp till 36 L per dag.

Vad gör jag om vatten syns i kontrollpanelens galler?

Oroa dig inte, det beror på apparatens normala funktion. Kondensvatten kan ibland samlas på dessa ställen. Om fenomenet kvarstår, kontrollera att avtappningspluggen sitter ordentligt och att apparaten står i våg.

Hur förvarar man apparaten vid säsongens slut?

Töm vattnet från den interna tanken genom att ta bort pluggen. Vik luftavledningsröret bakåt och fäst det med diffusorkroken. Rengör basfiltret och förvara apparaten på en torr och dammfri plats.

Var hittar jag reservdelar som reningsfiltret?

Reningsfilter (artikel PA10000Z eller PA11000Z beroende på modell) finns hos Siemens officiella service eller auktoriserade återförsäljare. Använd endast originaltillbehör för att garantera apparatens korrekta funktion.

BRUKSANVISNING PA 19000 M SIEMENS

Innehållsförteckning

Miljöskydd

Så blir Du av med förpackningen....111

Så kasserar Du den gamla apparaten....111

Så sparar Du energi....111

Viktig information

Innan Du ansluter apparaten....112

Detta är Din nya apparat

Beskrivning av apparaten 113

Kontrollpanelen 114

Beskrivning av tillbehören 115

Förutsättningar

Förutsättningar....115

För att flytta apparaten....116

Användarinstruktioner

Användarinstruktioner 116

Så leds den varma luften ut....117

Avfuktningsfunktionen ....119

Rengöring och Underhåll

Rengöring och byte av reningsfilter....121

Så förvarar Du apparaten 122

Innan Du sätter igång apparaten i början på en säsong....122

Läs detta innan Du tar kontakt med vår Tekniska Service

Allmänt om funktionen....123

Allmänt om buller och oväsen....123

Teknisk service / Garanti /

Teknisk information....124

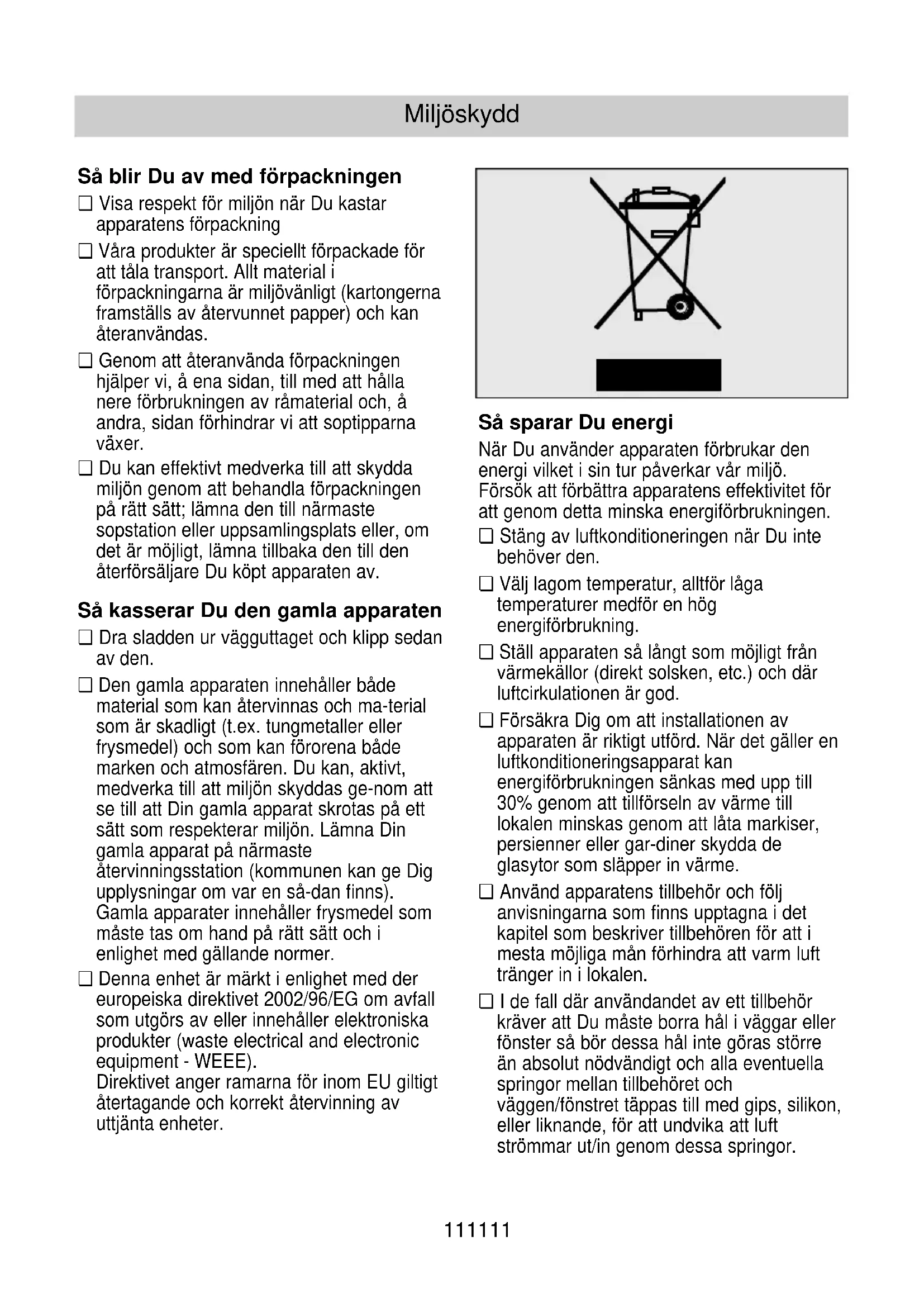

Så blir Du av med förpackningen

□ Visa respekt för miljön när Du kastar apparatens förpackning
□ Våra produkter är speciellt förpackade för att tåla transport. Allt material i förpackningarna är miljövänligt (kartongerna framställs av återvunnet papper) och kan återanvändas.
□ Genom att återanvända förpackningen hjälper vi, å ena sidan, till med att hålla nere förbrukningen av råmaterial och, å andra, sidan förhindrar vi att soptipparna växer.
☐ Du kan effektivt medverka till att skydda miljön genom att behandla förpackningen på rätt sätt; lämna den till närmaste sopstation eller uppsamlingsplats eller, om det är möjligt, lämna tillbaka den till den återförsäljare Du köpt apparaten av.

Så kasserar Du den gamla apparaten

□ Dra sladden ur vägguttaget och klipp sedan av den.
☐ Den gamla apparaten innehåller både material som kan återvinnas och ma-terial som är skadligt (t.ex. tungmetaller eller frysmedel) och som kan förorena både marken och atmosfären. Du kan, aktivt, medverka till att miljön skyddas ge-nom att se till att Din gamla apparat skrotas på ett sätt som respekterar miljön. Lämna Din gamla apparat på närmaste återvinningsstation (kommunen kan ge Dig upplysningar om var en så-dan finns). Gamla apparater innehåller frysmedel som måste tas om hand på rätt sätt och i enlighet med gällande normer.
☐ Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

När Du använder apparaten förbrukar den energi vilket i sin tur påverkar vår miljö. Försök att förbättra apparatens effektivitet för att genom detta minska energiförbrukningen.

□ Stäng av luftkonditioneringen när Du inte behöver den.

□ Välj lagom temperatur, alltför låga temperaturer medför en hög energiförbrukning.

□ Ställ apparaten så längt som möjligt från värmekällor (direkt solsken, etc.) och där luftcirkulationen är god.

☐ Försäkra Dig om att installationen av apparaten är riktigt utförd. När det gäller en luftkonditioneringsapparat kan energiförbrukningen sänkas med upp till 30% genom att tillförseln av värme till lokalen minskas genom att låta markiser, persienner eller gar-diner skydda de glasytor som släpper in värme.

☐ Använd apparatens tillbehör och följ anvisningarna som finns upptagna i det kapitel som beskriver tillbehören för att i mesta möjliga mån förhindra att varm luft tränger in i lokalen.

☐ I de fall där användandet av ett tillbehör kräver att Du måste borra hål i väggar eller fönster så bör dessa hål inte göras större än absolut nödvändigt och alla eventuella springor mellan tillbehöret och väggen/fönstret täppas till med gips, silikon, eller liknande, för att undvika att luft strömmar ut/in genom dessa springor.

Miljöskydd

☐ För att undvika att apparatens effektivitet minskas – vilket innebär att energiförbrukningen ökar - bör Du följa tillverkarens rekommendationer angående installationen av det rör som för ut den varma luften.
□ Undvik att böja röret alltför kraftigt och/eller att använda ett alltför långt rör.
☐ Om Du installerar röret för avluftning i ett skjutfönster, eller i en skjutdörr, bör Du använda det specialtillbehör som förhindrar att varm luft utifrån tränger in i lokalen; om Du gör det fungerar apparaten mer effektivt.
□ Kontrollera att kopplingshylsorna mellan röret som leder ut varmluften och apparaten och/eller röret och luftspridaren sitter rätt. (se kapitlet som behandlar rengöring och underhåll).

□ Kontrollera att luftspridaren har installerats på så sätt att fönstret kan stängas så mycket som möjligt för att på så vis undvika att varm luft utifrån tränger in i lokalen.
☐ Försäkra Dig om att luftintag och luftutgångar inte är tilltäpptta. Håll dem alltid rena från smuts, damm och främmande föremål.
☐ Försäkra Dig om att apparatens alla filter är rena och korrekt installerade (se kapitlet som behandlar rengöring och underhåll).
☐ Under sommaren bör Du vädra lokalerna under den tid på dygnet då luften utomhus är svalast (tidigt på morgonen och under natten).

Viktig information

Innan Du ansluter apparaten

☐ Läs instruktionshandboken innan Du använder apparaten för första gången. I den hittar Du viktig information angående Din nya luftkonditioneringsapparat, inte bara när det gäller hur den skall användas utan också när det gäller säkerhet och underhåll.
☐ Spara denna instruktionshandbok. Det kan hända att någon annan behöver den vid ett senare tillfälle.
□ Sätt aldrig på en apparat som på något sätt har blivit skadad.
☐ Monteringen och installationen av Din apparat bör göras både i enlighet med monteringsanvisningarna och med gällande normer. Om dessa instruktioner inte följs kan det hända att apparatens garanti blir ogiltig.

□ Våra apparater är tillverkade i enlighet med gällande säkerhetsnormer. De får bara repareras av teknisk personal som är specialutbildad. Tänk på att Din egen säkerhet beror på hur apparaten lagas.
☐ Försäkra Dig om att proppen för på dräneringsröret sitter ordentligt fast – den kan ha lossnat under transporten, Bild 1.

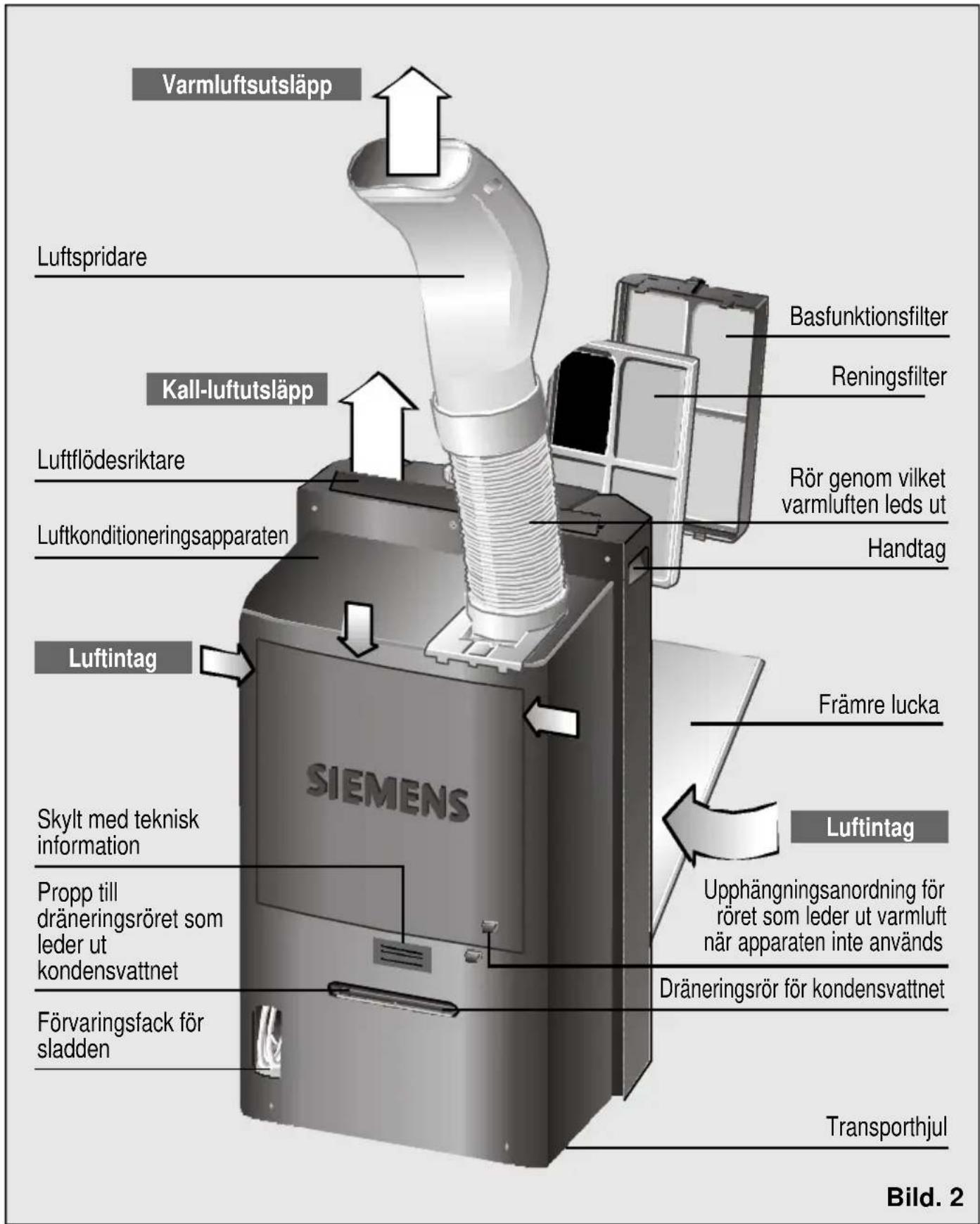

Beskrivning av apparaten

Detta är Din nya apparat

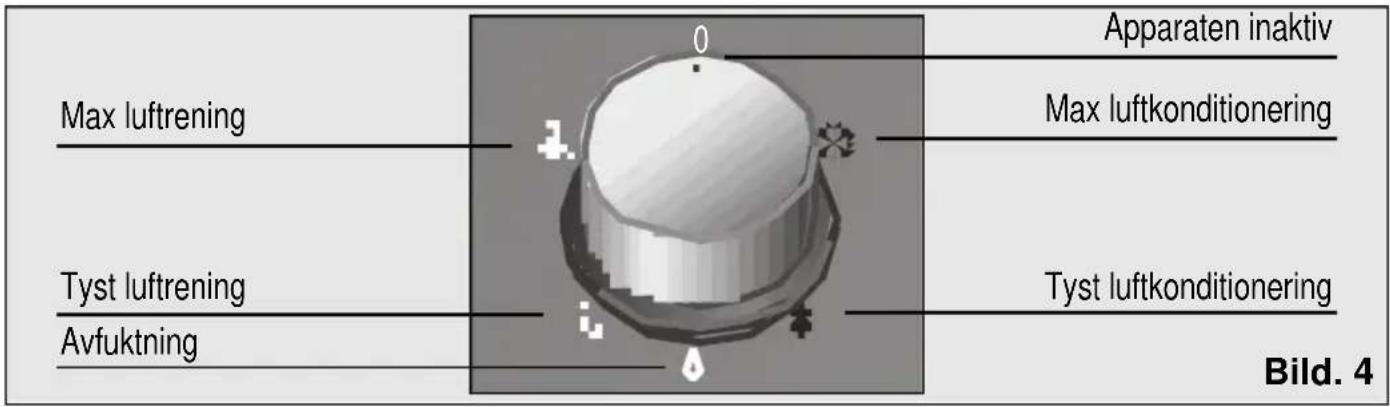

Kontrollpanelen

Modell PA19000M

Modell PA18100M

Beskrivning av tillbehören

	Fasthållar- Basfunk- Renings- Aktivt vägg- Tillbehör anordning funktions filter dubbel- genomföring för (Sugkopp) filter filter fönster- skjutdörr
						genomföring Art. No: Art. No: Art. No: PA10000Z PA11000Z 475075
PA19000M	√	√	√	●	●	★
PA18100M	√	√	√	●	●	★
Mättung min / max (längd x bredd) cm.					∅ vägg 10,5	70x10/205x10

√ Tillbehör som ingår: Dessa tillbehör levereras tillsammans med apparaten.
- Extra tillbehör: Dessa tillbehör kan anskaffas från auktoriserade märkesverkstäder eller från auktoriserade återförsäljare.
* Extra tillbehör: Dessa tillbehör kan endast anskaffas från auktoriserade märkesverkstäder.

Förutsättningar

För att använda apparaten

□ Apparaten måste kopplas till ett nät med spänningen 220/240 V och 50 Hz, och till ett jordat uttag.
□ Apparaten skall skyddas med en 10 A trög säkring.
☐ I händelse en förlängningssladd behöver användas skall denna vara jordad, tvärsnittet per ledare skall vara minst 1,5 mm² och längden får inte överstiga 25 m.
☐ För förvaring av sladden finns ett speciellt förvaringsfack på apparatens baksida. Se Bild 2.
□ Se till att vatten aldrig tränger in i apparaten. Håll alltid luftintag och luftutsläpp fria – se till att de inte täpps till.

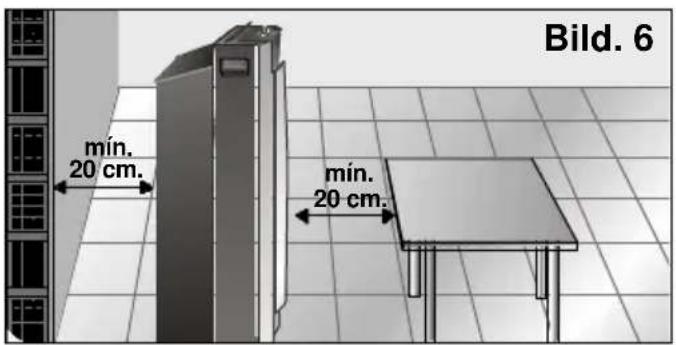

□ Av säkerhetsskäl skall apparaten alltid ställas minst 20 cm från närmaste yta innan den kopplas på, Bild 6.

Om det av någon anledning skulle visa sig vara nödvändigt att byta ut apparatens originalsladd, måste detta byte göras på en auktoriserad märkesverkstad.

Förutsättningar

Om apparaten stängs av och sedan omedelbart sätts igång igen kommer kompressorn inte att starta förrän ungefär 3 minuter har förflutit. Denna försening är nödvändig för att apparaten skall fungera på ett korrekt sätt.

Undvik att komma i direkt kontakt med den luft som släpps ut genom luftutsläppsröret.

För att flytta apparaten

Apparaten är försedd med hjul för att underlätta dess förflyttning. För att ytterligare underlätta förflyttningen kan apparaten tippas något. Efter en förflyttning bör Du vänta minst en timme innan Du sätter igång apparaten igen.

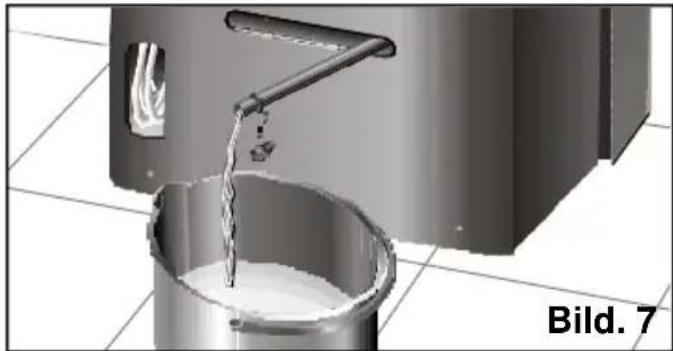

□ Innan förflyttning påbörjas bör kondensvattnet i den interna vattenbehållaren tömmas ut. För detta skall dräneringsröret dras fram ur sitt förvaringsfack och proppen avlägsnas, Bild 7, så att kondensvattnet kan rinna ut. Glöm inte att sätta på proppen igen och lägga tillbaka röret i sitt förvaringsfack.

Användarinstruktioner

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

□ Sätt på apparaten.
☐ Placera mynningen på röret som leder ut den varma luften så att varmluften hamnar utanför lokalen. För att undvika onödigt buller och för att undvika att effektiviteten minskar måste röret placeras på det sätt som beskrivs på Bild 14. Se också kapitlet "Så leds den varma luften ut".

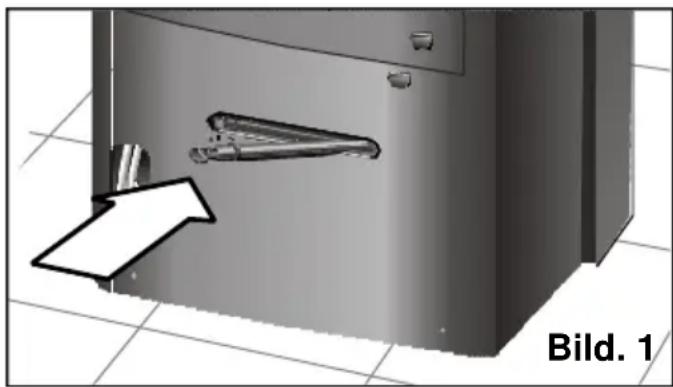

□ Kontrollera att proppen, Bild 1, är ordentligt fästad på dräneringsröret för att undvika att vatten rinner ut och blöter ner underlaget som apparaten står på.
□ Lyft upp luftflödesriktaren på apparatens ovansida. På modellen PA18100M är denna luftflödesriktare inte förinstallerad. Se bild 25 i 26 kapitlet "Värme".

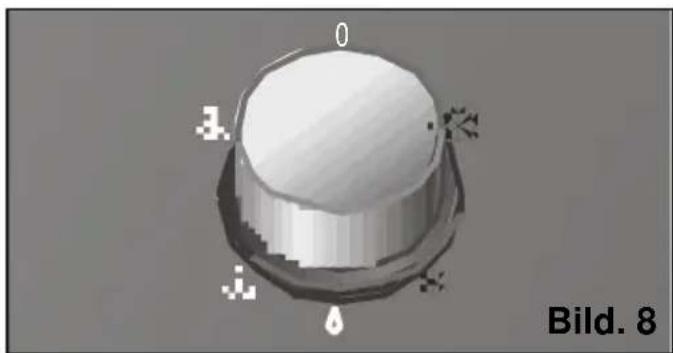

□ Välj funktion: max luftkonditionering eller tyst luftkonditionering, Bild 8. (Funktionen "tyst luftkonditionering" innebär att luftgenomströmningen i apparaten minskar.

3D rendered object with labeled points (0, 1, 2, 3) and a droplet symbol, no readable text or symbols beyond labels

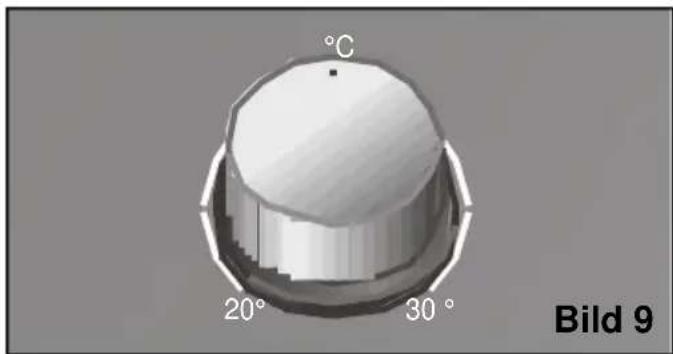

□ Ställ termostaten på önskad temperatur, Bild 9. När apparaten automatiskt har stängts av på grund av att termostaten reagerat måste temperaturen i lokalen stiga 23°C innan den, automatiskt, sätts igång igen.

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

När apparaten arbetar avdunstar en del av kondensvattnet och leds ut ur lokalen tillsammans med den varma luften genom det rör som apparaten utrustats med speciellt för detta ändamål.

När luftfuktigheten är hög samlas kondensvattnet i den inbyggda behållaren. När detta vatten har nätt en viss nivå tänds en indikationslampa, Bild 3, som visar att behållaren är full och bör tömmas. När detta sker slutar apparaten att kyla av luften och behållaren måste tömmas i enlighet med det som anges i kapitlet som behandlar förflyttning av apparaten.

□ Du bör stänga av apparaten när behållaren skall tömmas.

OBS!

Efter det att Du stängt av apparaten bör Du vänta ungefär 3 minuter innan Du sätter igång den igen. Detta är nödvändigt för att kompressorn skall kunna starta igen och för att apparaten skall fungera på rätt sätt.

Så leds den varma luften ut

Placering av rör, samt tillbehör, som leder ut den varma luften.

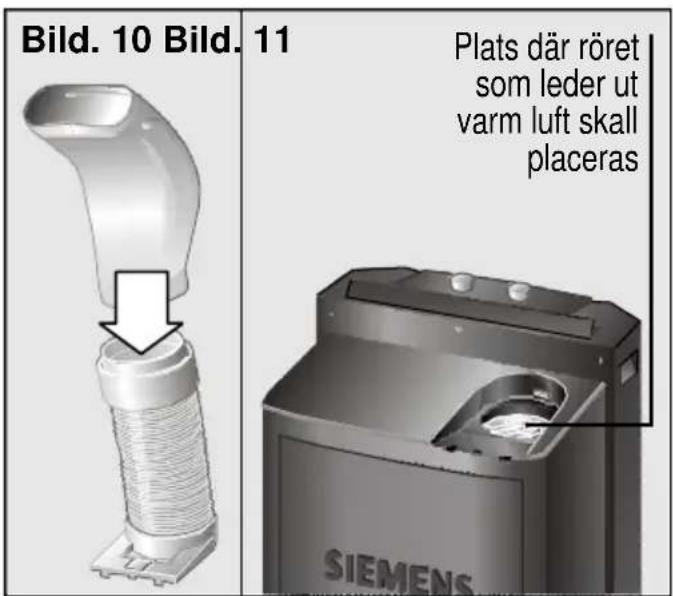

Fäst röret som skall leda ut den varma luften på den plats som för detta ändamål finns på apparatens övre bakre del, Bild 11.

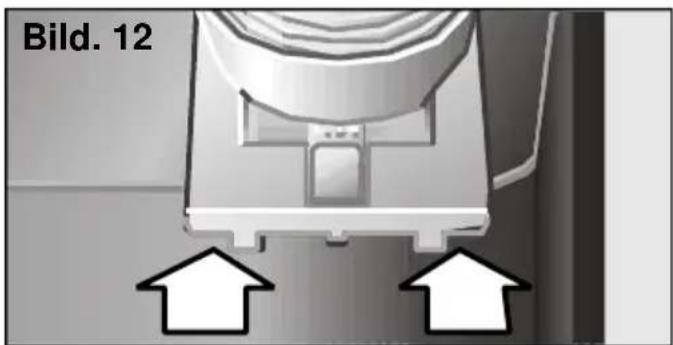

För att röret som skall leda ut den varma luften skall kunna fästas på rätt sätt skall rörets fästanordning skjutas på plats (enligt pilarna på Bild 12).

□ När röret som leder ut den varma luften sitter på plats skall luftspridaren sättas på, Bild 10.

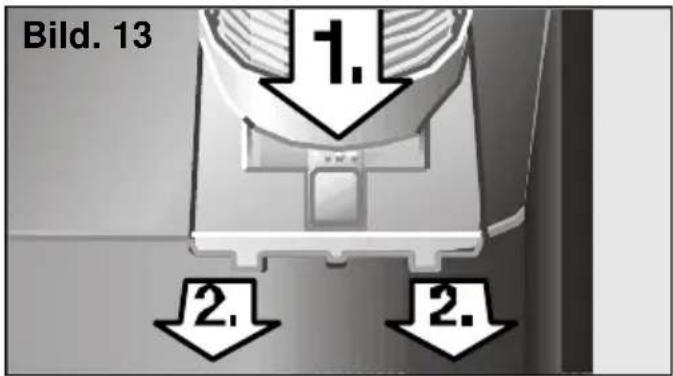

☐ För att avlägsna röret från apparaten måste Du trycka på fliken där det står "Push" (Bild 13, 1.) och skjuta fästanordningen utåt. (Bild 13, 2.).

Flyttbar installation

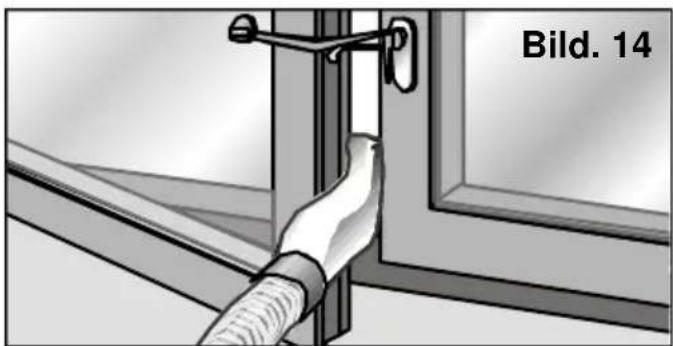

☐ Öppna fönstret en aning och fäst luftspridaren mellan fönstret och karmen.
□ Stäng fönstret så mycket det går och håll det på plats med hjälp av den fasthållaranordning (sugkopp) som, för detta ändamål, finns med som tillbehör, Bild 14.

Användarinstruktioner

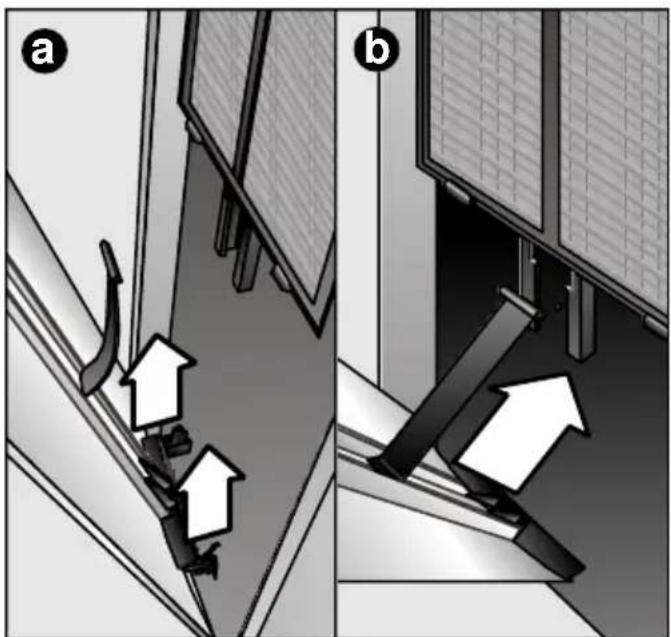

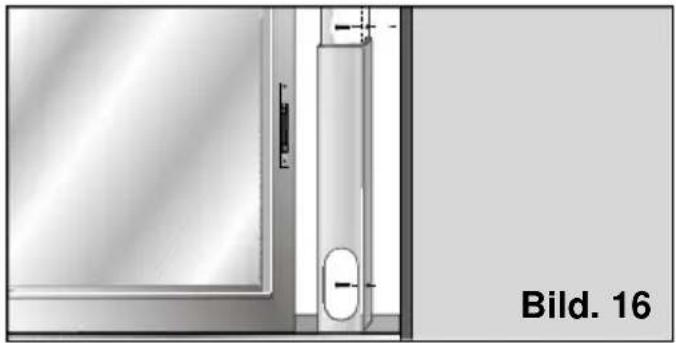

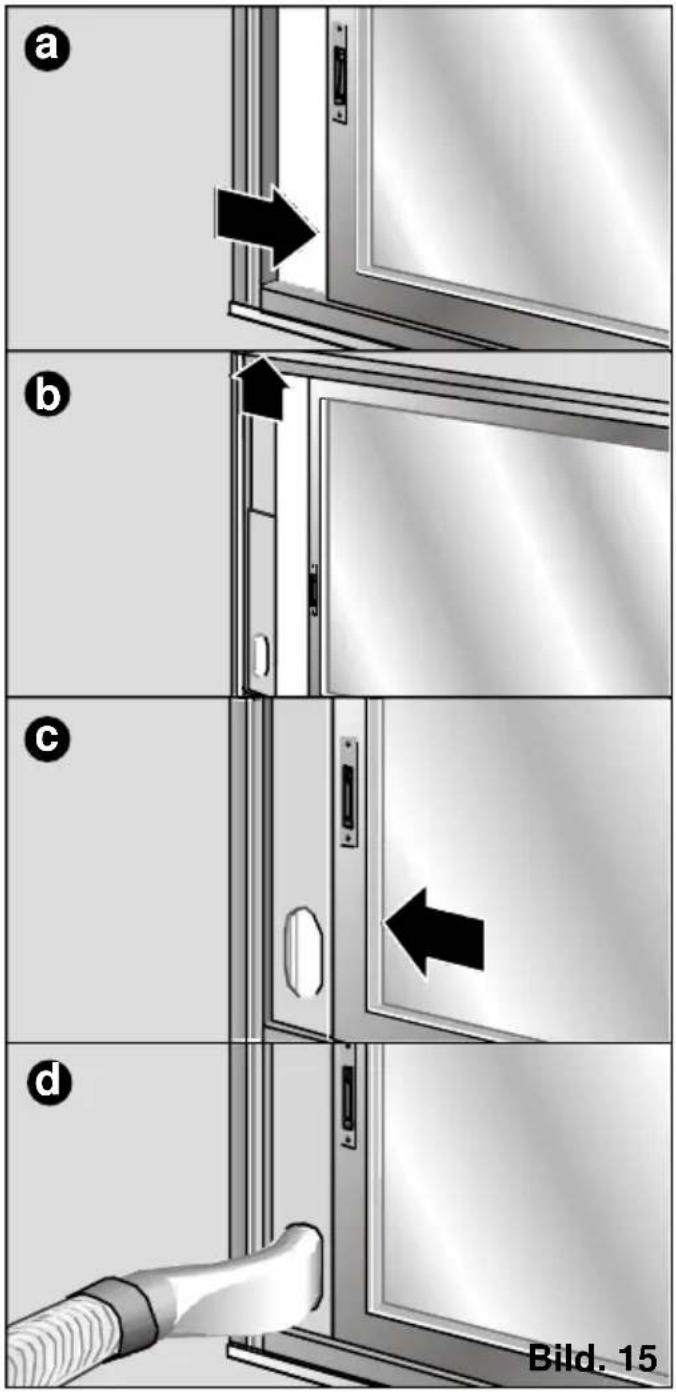

- Du kan också använda specialtillbehöret för skjutfönster/dörr (läs mer om detta i det kapitel som behandlar tillbehören) Bild 15: a, b, c, d. Detta tillbehör fungerar både för skjutfönster / och skjutdörrar.

- För att fästa detta tillbehör på fönstret/dörren har det försetts med två hål. Med hjälp av två skruvar (följer inte med) kan Du fästa tillbehöret på karmen eller väggen utan risk för att tillbehöret rör sig eller faller ner, Bild 16.

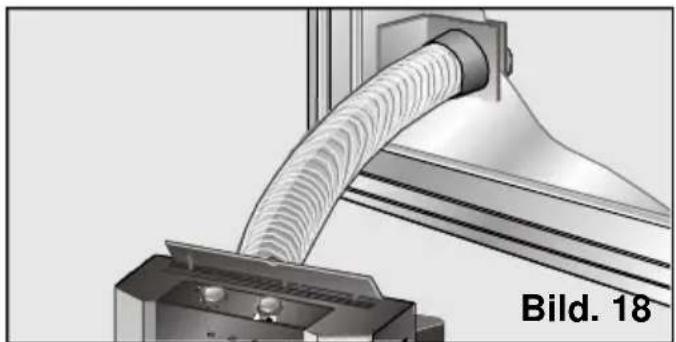

Den fasta installationen förvägg-genomföring / fönstergenomföring, se kapitlet "Beskrivning av tillbehören".

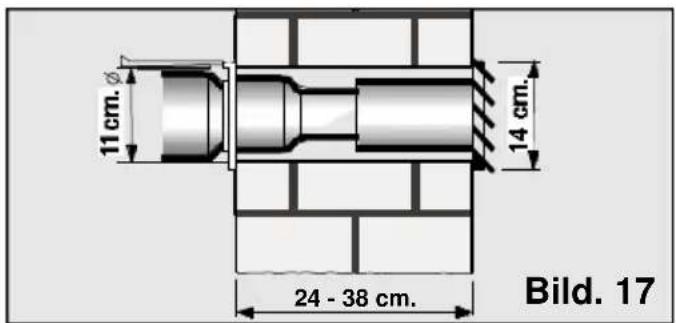

☐ För att göra en fast installation där den varma luften leds ut genom väggen mås-te Du först ta upp ett hål i väggen och sedan montera tillbehöret för vägggenomgång, Bild 17.

□ Avlägsna sedan luftspridarmunstycket och fäst röret som leder ut den varma luften till detta tillbehör.
☐ Om den fasta installationen skall göras genom ett fönster skall enbart den genomskinliga slutdelen användas. Hålet som skall skäras ut i fönstret skall ha en diameter på 10,5 cm, Bild 18.

Undvik att i onödan förlänga röret som leder ut den varma luften (max. längd 140 cm).

Användarinstruktioner

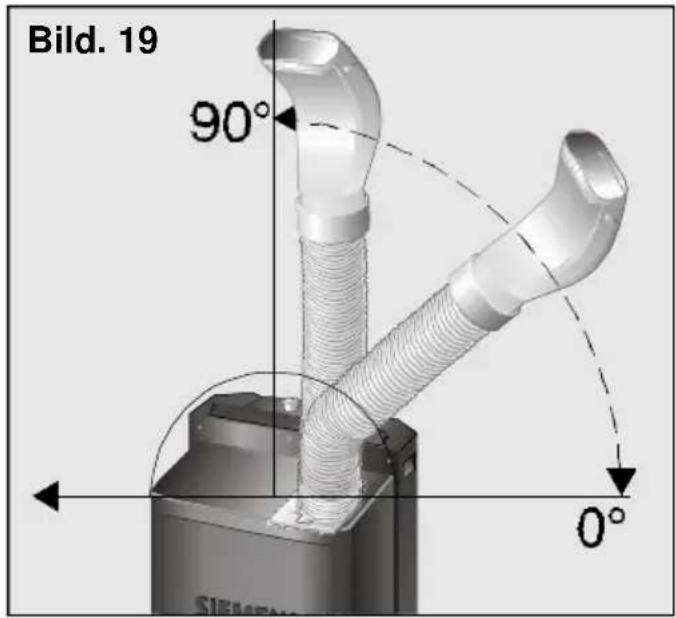

Se till att röret inte böjs i en alltför snäv vinkel när Du sätter det på plats. Om det finns en skarp böj på röret kommer detta att medföra att den varma luften inte leds ut på ett effektivt sätt och detta, i sin tur, medför att apparaten förlorar mycket av sin avkyl-nings-förmåga.

För att uppnå en maximal effektivitet när det gäller avkylning och samtidigt en minimal bullernivå bör röret placeras högre än själva apparaten. Bild 19.

Avfuktningsfunktionen

När avfuktningsfunktionen används minskar apparaten luftfuktigheten i lokalen samtidigt som luften renas.

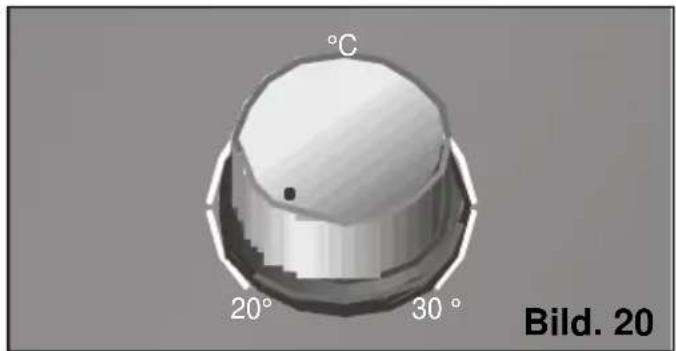

□ Ställ in termostaten på läge för lågsta temperatur, Bild 20.

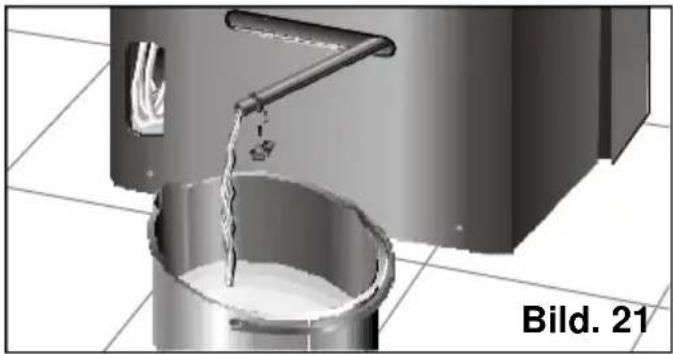

□ Ställ ett uppsamlingskärl vid rörets mynning och ta bort proppen så att kondensvattnet kan samlas upp i kärlet, Bild 21.

□ Avlägsna luftspridarmunstycket och placera röret för luftutsläpp enligt det som framgår av Bild 22.

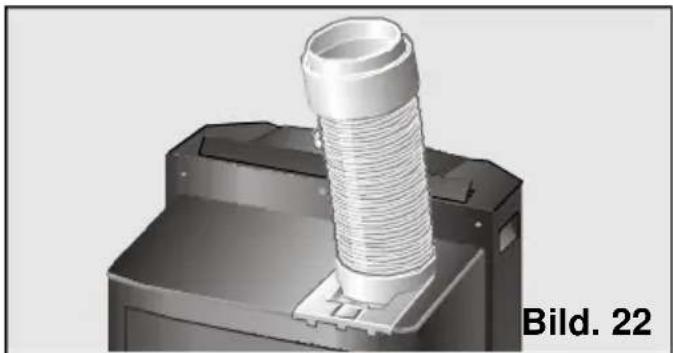

□ Du kan, om Du så önskar, helt och hållet montera bort röret som leder ut den varma luften.

□ Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA18100M är denna riktare inte förinstallerad på apparaten. Se Bild 25 och 26 i kapitlet som behandlar apparatens värmefunktion.

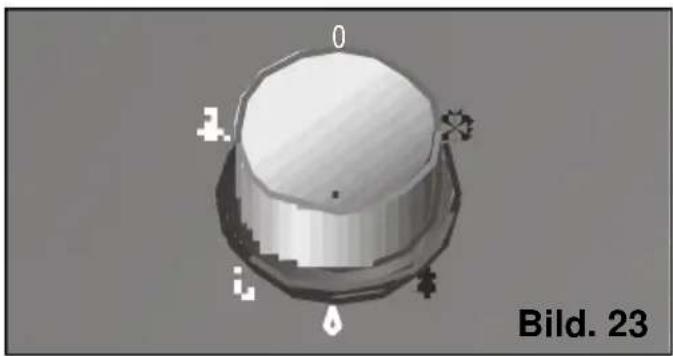

□ Välj funktionen för luftavfuktning med hjälp av funktionsväljaren, Bild 23.

3D rendered object resembling a dome or container with labeled parts (no readable text or symbols)

OBS!

Mängden vatten som luften avger kan – beroende på omgivningens luftfuktighet - uppgå till maximalt 36 liter per dygn. Se kapitlet “Teknisk informa-tion”.

Glöm inte att sätta tillbaka proppen på dräneringsröret när Du byter funktion igen. Om Du glömmer det kommer det att rinna vatten ur apparaten när den är igång.

Kom ihåg att omgivningens temperatur måste uppgå till minst 18°C för att apparaten skall fungera som luftavfuktare.

Om Du väljer denna funktion cirkulerar luften i lokalen genom apparaten (ventilation) och passerar där ett reningsfilter.

Apparaten har ett basfunktionsfilter och ett reningsfilter som avlägsnar:

- Pollen, bakterier och damm.

□ Placera röret som leder ut varmluft i samma position som för luftavfuktning.
□ Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA18100M är denna riktare inte förinstallerad på apparaten. Se bilder i kapitlet som behandlar apparatens värmefunktion.

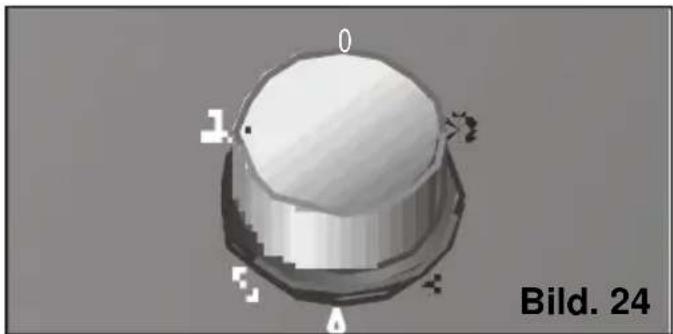

□ Välj reningshastighet: max luftrening eller tyst luftrening, Bild 24.

☐ På de modeller där det finns möjlighet att installera extra filter rekommenderar vi att ha dessa filter installerade oavsett vilken funktion som väljs (kylning, avfuktning eller rening av luften). Genom detta åstadkoms en effektivare rening av luften.

När Du väljer denna funktion värmer apparaten upp luften i lokalen till den temperatur som Du själv valt. Samtidigt renas luften i lokalen.

□ Koppla apparaten till elnätet.
□ Placera röret som leder ut den varma luften i samma position som för luftavfuktning.
☐ På modell PA18100M är luftflödesriktaren inte förinstallerad på apparaten. För att förbättra fördelningen av luftflödet bör Du först installera detta tillbehör. Hur Du installerar denna del kan Du se på bilderna

□ Välj önskad temperatur med hjälp av termostaten. När den valda temperaturen har upp-nåtts stängs apparaten automatiskt av. När temperaturen har sjunkit ungefär 2-3°C startar apparaten, automatiskt, igen.

OBS!

Täpp aldrig till apparatens luftintag och/eller luftutsläpp.

Rengöring och Underhåll

□ Av säkerhetsskäl bör elsladden alltid dras ur väggkontakten innan apparaten rengörs.
□ Apparaten rengörs med en trasa eller svamp, ljummet vatten och ett milt rengöringsmedel.
□ Använd aldrig hett vatten (varmare än 40°C), blekmedel, bensin (varken kemiskt ren eller sådan som används till bränsle), frätande ämnen, hårda borstar eller skurmedel och se till att vatten inte tränger in i apparaten.
□ Tvätta aldrig apparaten med hjälp av en vattenslang.

Rengöring och byte av reningsfilter

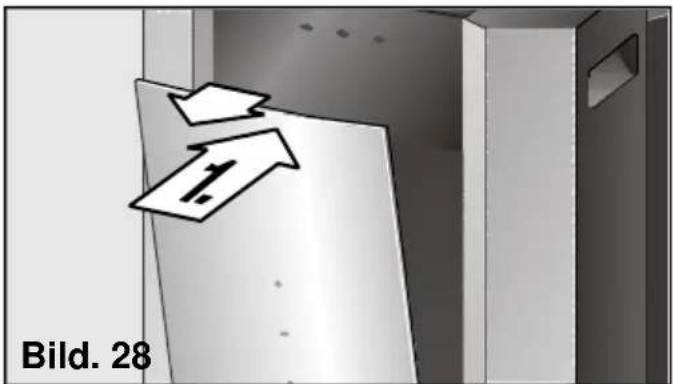

För att komma åt reningsfiltret när det skall bytas måste Du öppna luckan på apparatens framsida (Du behöver inte ta bort den). Luckan öppnas automatiskt om Du trycker på dess övre del. Luckan öppnas fram till ett visst säkerhetsläge utan att den faller av, Bild. 28.

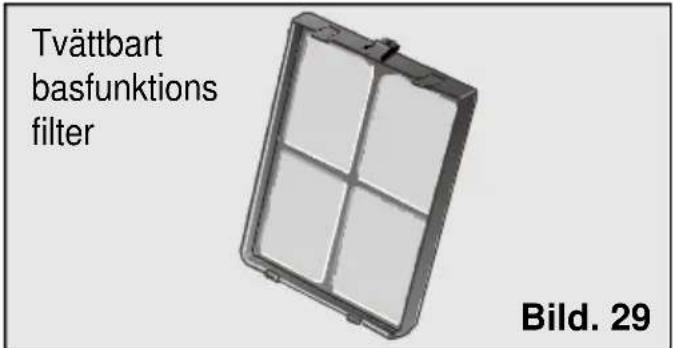

Alla modeller har ett basfunktionsfilter för luftrening och detta filter måste rengöras med jämna mellanrum, Bild 29. Vid rengöring tar Du ut filtret ut genom att trycka på det fjädrande clips som finns på dess ovansida, Bild 30. För att göra rent filtret räcker det med att Du håller det under rinnande vatten och sedan torkar det innan Du sätter det tillbaka igen.

I basfunktionsfiltret på dessa modeller finns ett reningsfilter inbyggt.

För att detta reningsfilter skall kunna utföra sitt arbete på ett korrekt sätt måste det bytas en gång per år.

(Dessa tillbehör kan köpas hos Din återförsäljare eller hos auktoriserade märkes-verk-städer). Se kapitlet som behandlar apparatens tillbehör.

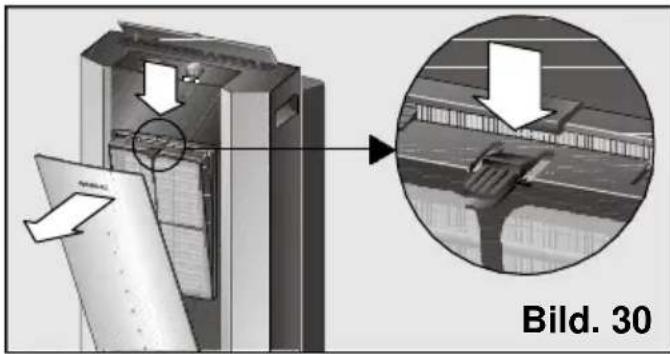

□ Avlägsna basfunktionsfiltret ur apparaten, Bild 30.

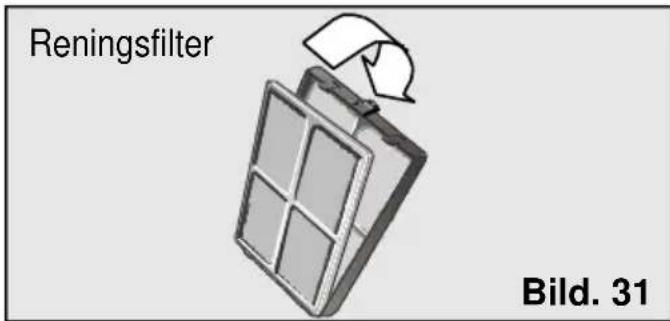

□ Placera reningsfiltret i basfunktionsfiltret på det sätt som visas på Bild 31.
☐ Installera filteruppsättningen i apparaten genom att placera de undre piggarna i de hål som finns på framsidan av apparatens hölje; tryck sedan på det fjädrande clipset på filtrets övre kant till dess att Du hör ett "klick" – detta "klick" be-tyder att filteruppsättningen blivit rätt installerad.

□ Stäng apparatens främre lucka.

□ Montera alltid enbart en enda filteruppsättning i filterhållaren så att apparatens avkylningskapacitet inte går förlorad.

Observation

För att undvika att apparatens främre lucka ramlar av och åstadkommer skador på

personer och/eller föremål har dessa modeller en säkerhetsspärr som begränsar möjligheten att öppna luckan. För att underlätta byte och/eller rengöring av apparatens filter kan Du avlägsna luckan helt genom att dra den kraftigt framåt/utåt när den står i öppet läge. När detta är gjort, eller om luckan av någon annan anledning tagits bort, skall Du följa dessa instruktioner när Du vill sätta luckan på plats igen:

1° Lyft luckan till dess att de undre fästena släpper från apparaten, (Bild. 32: a).
2° Placera plastclipset i den T-formade springan på apparatens framsida och låt luckan glida ner till dess att säkerhetsläget uppnåtts, (Bild. 32: b).
3° Placera luckans undre piggar på avsedda plats på apparatens framsida för att det plastclips som omnämns i punkt 2 inte skall kunna glida ur sin plats, (Bild. 32: c).

När detta är gjort bör Du kontrollera att luckan sitter ordentligt på plats och inte ramlar av när den öppnas på nytt (den skall stanna i säkerhetsläge). Om detta inte är fallet måste Du ta om punkterna 1° och 2°.

Så förvarar Du apparaten

Vid slutet av varje säsong bör Du placera röret som leder ut varmluften i läge för förvaring. Om Du gör det tar apparaten upp mindre plats.

☐ För att göra detta böjer Du röret mot apparatens baksida och fäster det vid apparaten med den speciella hållare som finns på luftspridaren, Bild 33 och 34.

Innan Du sätter igång apparaten i början på en säsong

□ Rengör luftfiltret.
☐ Rengör sedan apparaten hölje och galler om det ser ut att behövas.

Allmänt om funktionen

Vad gör Du om ...

... apparaten inte fungerar ...

□ kontrollera att sladden sitter i vägguttaget.
□ kontrollera att funktionsväljaren inte står i läge "inaktiv" ●.
□ kontrollera att det verkligen finns ström i lokalen och/eller att det inte gått en säkring.
□ ställ termostaten på en lägre temperatur.

... apparaten inte fungerar och indikationslampan - som visar att kondensvat-tenbehållaren är full - lyser ...

□ placera apparaten på en plats där underlaget är plant. Om indikationslampan fortsätter att lysa måste kondensvattenbehållaren tömmas (se instruktioner i kapit-let som behandlar luftkonditionering).

... apparaten inte kyler luften tillräckligt ...

□ kontrollera att kopplingshylsorna mellan röret som leder ut varmluften och apparaten samt mellan röret och luftspridaren sitter rätt.
□ kontrollera att röret som leder ut den varma luften inte är alltför skarpt böjd och att dess längd inte överstiger 140 cm.
□ kontrollera att proppen på dräneringsröret sitter på.
□ placera fasthållaranordningen med sugkoppen på sådant sätt att fönsterspringan blir så liten som möjligt.
□ dra ner rullgardiner eller persienner för att undvika att solstrålarna när lokalen.

... Du upptäcker vatten på kontrollpanelens galler eller där basfiltret är installerat ...

□ detta har att göra med apparatens normala funktion och är inget att oroa sig för.

Allmänt om buller och oväsen

... apparaten väsnas alltför mycket ...

Det finns två sorters oväsen – ett normalt buller som uppstår när apparaten är igång och den sortens buller som är lätt att avlägsna. Nedan beskriver vi några av dessa bullerfenomen så att Du själv lätt kan avgöra vad som förorsakar dem.

☐ Ett porlande ljud. Detta ljud uppstår genom att vatten pumpas runt i appa-raten för att på så vis öka dess effektivitet.
☐ Ett viskande ljud. Detta ljud kommer från kompressorn när den arbetar.
☐ Ett visslande ljud. Detta ljud uppstår då det flytande frysmedlet passerar appara-tens tunna rör när kompressorn är igång.
☐ Ett elektroniskt klickande ljud. Detta ljud uppstår antingen då pumpen sätter igång eller stängs av eller när apparatens termostat går på eller av.

Buller som lätt kan avlägsnas

□ kontrollera att röret som leder ut den varma luften är ordentligt fästad vid apparaten. Kontrollera också att eventuella tillbehör, t.ex. luftspridaren, sitter ordenligt på plats.
□ kontrollera att luftintag och luftutgångar inte är tilltäpptta.
□ kontrollera att apparaten inte står så att den kommer i kontakt med möbler och/eller annan inredning. Kontrollera också att den luft som apparaten skickar ut inte är riktad direkt mot dessa så att bullernivån ökas.

Vid andra fel på apparaten måste eventuella reparationer alltid utföras av en specialiserad tekniker. Ta kontakt med Din återförsäljare och/eller dennes kundservice eller, om möjligt, med vårt nät av märkesverkstäder.

Teknisk service

Om Du efter att ha läst instruktionerna om användning och installation, särskilt det som står i kapitlet "Betänkanden... ", apparaten inte fungerar, så kom ihåg att vårat Tekniska Servicenät står till Ditt förfogande.

När Du kommunicerar felet bör Du ange Din apparats modell (E-NR) och fabrikationsnummer (FD), som du finner på plattan med karakteristika, Bild 2.

Garanti

I varje land gäller villkor för garanti som bestämts av de motsvarande Distributionsbolagen. För fler detaljer bör Du vända Dig till distributören där du köpte Din apparat och uppge modell och fabrikationsnummer.

För vilken intervention som helst som uppkommer under garantin, är det oumbärligt att visa upp apparatens kvitto.

Teknisk information

Modell PA19000M PA18100M
El-förbrukning vid max effekt (W)* 975 975
Avkylningskapacitet (W)* 1900 1800
Avfuktningskapacitet (l/dag) 36 36
El-förbrukning vid uppvärmning (W) – 1800
Säkring (A)	10 10
Energieffektivitet (bokstav) D D
Verkningsområden
- Avkylning (min./max. °C)	20 – 35	20 – 35
- Avfuktning (min./max. °C)	18 – 35	18 – 35
(*) I enlighet med norm EN14511

Innhold

Miljøvern

Vi minner om at när anlegget er slått av, må man vente ca. 3 minutter för kompressoren starter på nytt. Denne tiden er nødvendig for å garantere korrekt drift av anlegget.
