Produkttyp	Monoblock mobil luftkonditionering
Märke	Siemens
Modell	PA 0640 M
Mått (B x D x H)	70 x 35 x 55 cm
Vikt	30 kg
Elanslutning	220-240 V ~ 50 Hz
Rekommenderad säkring	10 A trög
Funktioner	Luftkonditionering, Avfuktning, Luftrening
Luftkonditioneringslägen	Tyst, Hög, Turbo
Filtertyp	Tvättbart basfilter + Aktivt kolfilter
Medföljande tillbehör	Avluftningsslang, diffusor, sugkopp, avtappningspropp, reningsfilter, dubbel balkonggenomföring
Avfuktningskapacitet	Varierar beroende på omgivningsförhållanden
Säkerhet	Automatisk avstängning vid full kondensvattentank
Underhåll	Regelbunden rengöring av filter, tömning av kondensvattentanken
Garanti	Enligt återförsäljarens villkor

Vanliga frågor - PA 0640 M SIEMENS

Hur rengör jag filtren på min Siemens PA0640M luftkonditionering?

Koppla bort apparaten, öppna frontluckan, ta bort basfiltret genom att trycka på den övre klämman. Tvätta det i ljummet vatten (inte diskmaskin), torka det och sätt tillbaka det. Om du har reningsfiltret, kontrollera dess skick och byt ut det vid behov.

Varför kyler min luftkonditionering inte tillräckligt?

Kontrollera att avluftningsslangen är korrekt ansluten, inte böjd och inte överstiger 140 cm. Se till att vattenavtappningsproppen sitter på plats. Minska fönsteröppningen med sugkoppen. Rengör filtren. Håll apparaten borta från värmekällor.

Hur tömmer jag kondensvattentanken?

När indikatorlampan för full tank tänds, stäng av apparaten, placera ett kärl under avtappningsslangen, ta bort proppen och låt vattnet rinna ut. Sätt tillbaka proppen efter tömning.

Hur installerar jag avluftningsslangen?

Skruva avluftningsslangen på anslutningen med tryckfliken, sätt sedan in enheten i apparaten. Fäst diffusorn på slangens fria ände. Placera diffusorn i det halvöppna fönstret och stäng fönstret så mycket som möjligt med sugkoppen.

Luftkonditioneringen låter som vatten, är det normalt?

Ja, ett cykliskt ljud av vatten eller plaskande är normalt på grund av pumpen som cirkulerar vattnet för att förbättra kyleffekten.

Kan jag använda luftkonditioneringen utan avluftningsslang?

Nej, avluftningsslangen för varm luft är nödvändig för kylningen. Utan den kommer apparaten inte att kyla ordentligt och kan överhettas.

Hur använder jag avfuktningsfunktionen?

Ställ in termostaten på lägsta temperatur, ta bort proppen från vattenavtappningsslangen och placera ett kärl för att samla upp vattnet. Välj avfuktningsfunktionen på funktionsväljaren.

När ska jag byta reningsfiltret?

Det rekommenderas att kontrollera och byta reningsfiltret minst en gång om året, eller oftare om det är mättat eller skadat. Du kan få det från Siemens officiella service.

Vad gör jag om indikatorn för full tank tänds?

Töm vattentanken enligt instruktionerna. Om indikatorn fortfarande lyser efter tömning, kontakta den officiella tekniska servicen.

Vilket minimiavstånd runt apparaten?

Apparaten måste placeras minst 20 cm från alla ytor för att säkerställa god luftcirkulation och undvika överhettning.

BRUKSANVISNING PA 0640 M SIEMENS

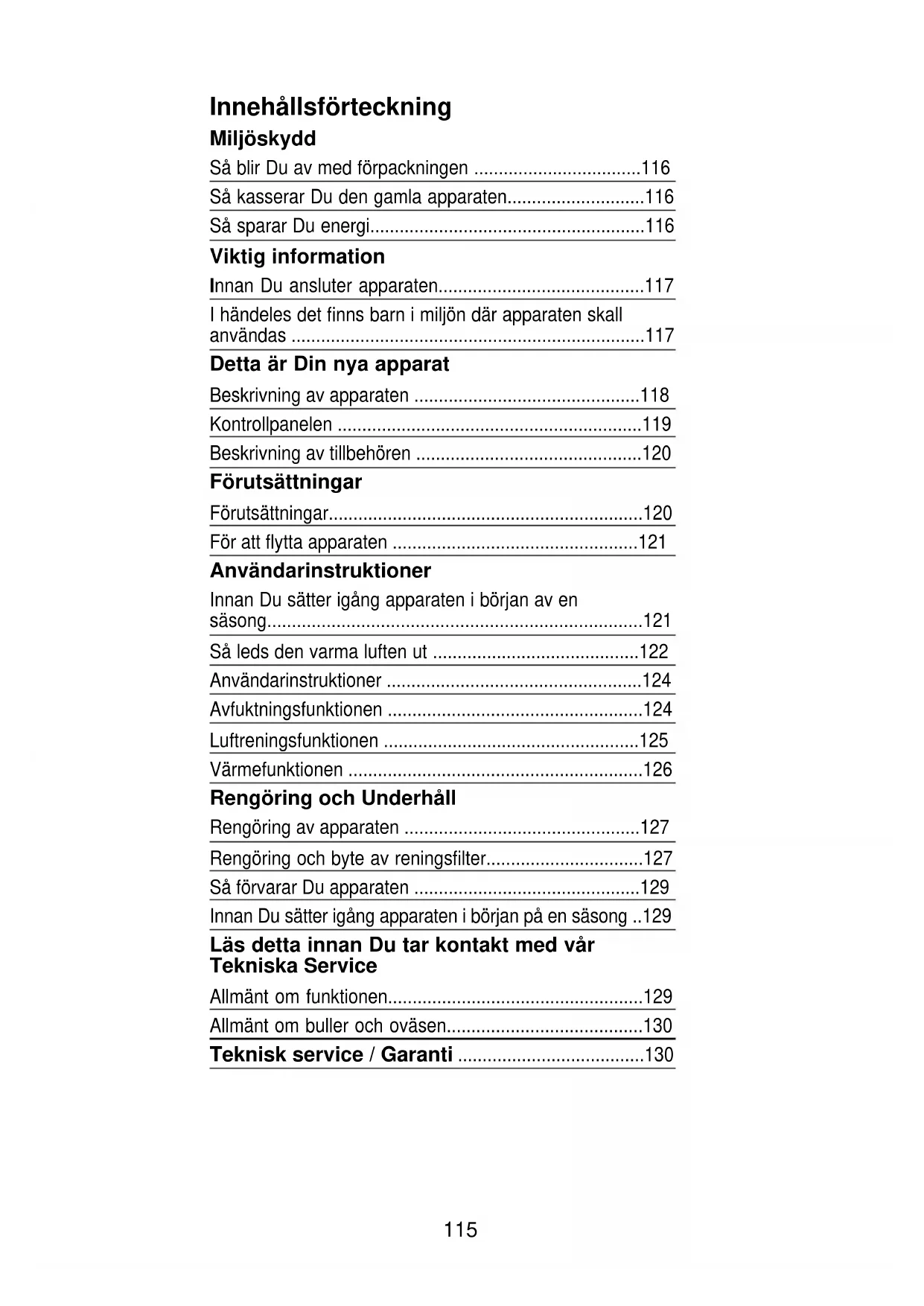

Innehållsförteckning

Miljöskydd

Så blir Du av med förpackningen 116

Så kasserar Du den gamla apparaten....116

Så sparar Du energi....116

Viktig information

Innan Du ansluter apparaten....117

I händeles det finns barn i miljön där apparaten skall användas 117

Detta är Din nya apparat

Beskrivning av apparaten ....118

Kontrollpanelen ....119

Beskrivning av tillbehören 120

Förutsättningar

Förutsättningar....120

För att flytta apparaten ....121

Användarinstruktioner

Innan Du sätter igång apparaten i början av en säsong....121

Så leds den varma luften ut ....122

Användarinstruktioner 124

Rengöring och Underhåll

Rengöring och byte av reningsfilter....127

Så förvarar Du apparaten 129

Innan Du sätter igång apparaten i början på en säsong ..129

Läs detta innan Du tar kontakt med vår Tekniska Service

Allmänt om funktionen....129

Allmänt om buller och oväsen....130

Teknisk service / Garanti 130

Så blir Du av med förpackningen

□ Visa respekt för miljön när Du kastar apparatens förpackning
□ Våra produkter är speciellt förpackade för att tåla transport. Allt material i förpackningarna är miljövänligt (kartongerna framställs av återvunnet papper) och kan återanvändas.
□ Genom att återanvända förpackningen hjälper vi, å ena sidan, till med att hålla nere förbrukningen av råmaterial och, å andra, sidan förhindrar vi att soptipparna växer.
☐ Du kan effektivt medverka till att skydda miljön genom att behandla förpackningen på rätt sätt; lämna den till närmaste sopstation eller uppsamlingsplats eller, om det är möjligt, lämna tillbaka den till den återförsäljare Du köpt apparaten av.

Så kasserar Du den gamla apparaten

□ Dra sladden ur vägguttaget och klipp sedan av den.
☐ Den gamla apparaten innehåller både material som kan återvinnas och ma-terial som är skadligt (t.ex. tungmetaller eller frysmedel) och som kan förorena både marken och atmosfären. Du kan, aktivt, medverka till att miljön skyddas ge-nom att se till att Din gamla apparat skrotas på ett sätt som respekterar miljön. Lämna Din gamla apparat på närmaste återvinningsstation (kommunen kan ge Dig upplysningar om var en så-dan finns). Gamla apparater innehåller frysmedel som måste tas om hand på rätt sätt och i enlighet med gällande normer.
☐ Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

När Du använder apparaten förbrukar den energi vilket i sin tur påverkar vår miljö. Försök att förbättra apparatens effektivitet för att genom detta minska energiförbrukningen.

□ Stäng av luftkonditioneringen när Du inte behöver den.

□ Välj lagom temperatur, alltför låga temperaturer medför en hög energiförbrukning.

□ Ställ apparaten så längt som möjligt från värmekällor (direkt solsken, etc.) och där luftcirkulationen är god.

☐ Försäkra Dig om att installationen av apparaten är riktigt utförd. När det gäller en luftkonditioneringsapparat kan energiförbrukningen sänkas med upp till 30% genom att tillförseln av värme till lokalen minskas genom att låta markiser, persienner eller gar-diner skydda de glasytor som släpper in värme.

□ Använd apparatens tillbehör och följ anvisningarna som finns upptagna i det kapitel som beskriver tillbehören för att i mesta möjliga mån förhindra att varm luft tränger in i lokalen.

☐ I de fall där användandet av ett tillbehör kräver att Du måste borra hål i väggar eller fönster så bör dessa hål inte göras större än absolut nödvändigt och alla eventuella springor mellan tillbehöret och väggen/fönstret täppas till med gips, silikon, eller liknande, för att undvika att luft strömmar ut/in genom dessa springor.

☐ För att undvika att apparatens effektivitet minskas – vilket innebär att energiförbrukningen ökar - bör Du följa tillverkarens rekommendationer angående

installationen av det rör som för ut den varma luften.

□ Undvik att böja röret alltför kraftigt och/eller att använda ett alltför långt rör.
☐ Om Du installerar röret för avluftning i ett skjutfönster, eller i en skjutdörr, bör Du använda det specialtillbehör som förhindrar att varm luft utifrån tränger in i lokalen; om Du gör det fungerar apparaten mer effektivt.
□ Kontrollera att kopplingshylsorna mellan röret som leder ut varmluften och apparaten och/eller röret och luftspridaren sitter rätt. (se kapitlet som behandlar rengöring och underhåll).

□ Kontrollera att luftspridaren har installerats på så sätt att fönstret kan stängas så mycket som möjligt för att på så vis undvika att varm luft utifrån tränger in i lokalen.
☐ Försäkra Dig om att luftintag och luftutgångar inte är tilltäppta. Håll dem alltid rena från smuts, damm och främmande föremål.
☐ Försäkra Dig om att apparatens alla filter är rena och korrekt installerade (se kapitlet som behandlar rengöring och underhåll).
☐ Under sommaren bör Du vädra lokalerna under den tid på dygnet då luften utomhus är svalast (tidigt på morgonen och under natten).

Viktig information

Innan Du ansluter apparaten

☐ Läs instruktionshandboken innan Du använder apparaten för första gången. I den hittar Du viktig information angående Din nya luftkonditioneringsapparat, inte bara när det gäller hur den skall användas utan också när det gäller säkerhet och underhåll.
□ Spara denna instruktionshandbok. Det kan hända att någon annan behöver den vid ett senare tillfälle.
□ Sätt aldrig på en apparat som på något sätt har blivit skadad.
□ Monteringen och installationen av Din apparat bör göras både i enlighet med monteringsanvisningarna och med gällande normer. Om dessa instruktioner inte följs kan det hända att apparatens garanti blir ogiltig.
□ Våra apparater är tillverkade i enlighet med gällande säkerhetsnormer. De får bara repareras av teknisk personal som är specialutbildad. Tänk på att Din egen säkerhet beror på hur apparaten lagas.

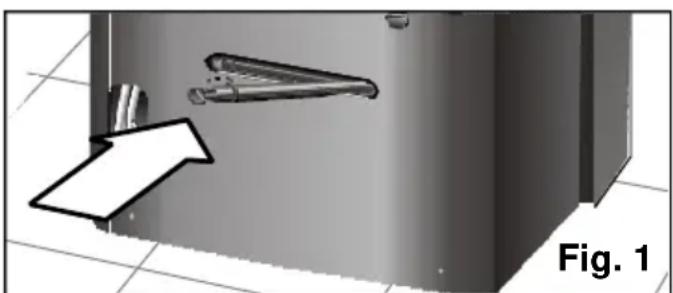

☐ Försäkra Dig om att proppen för på dräneringsröret sitter ordentligt fast – den kan ha lossnat under transporten, Bild 1.

□ Observera att dessa apparater enbart är ägnade att användas i hemmiljöer eller affärslokaler av mindre storlek.
☐ Om apparaten används i industrimiljöer, dvs. i stora lokaler eller i närheten av industriella värmekällor (motstånd, värmeugnar, etc.), gäller inte tillverkarens garanti.

I händeles det finns barn i miljön där apparaten skall användas

☐ Låt inte barnet sätta sig, eller klättra upp, på luftkonditioneringsapparaten och inte heller klänga på den främre dörren. Apparaten kan välta och skada personer och/eller föremål.
☐ Låt inte barnen leka med luftkonditioneringsapparaten eller handskas med den utan en vuxen persons överinseende.
☐ Håll mindre barn på betryggande avständ från luftkonditioneringsapparaten, särskilt vid de tillfällen då den främre dörren är öppen; se till att de inte klänger på denna dörr eftersom detta kan medföra att apparaten välter.
☐ Låt inte barn leka med apparatens luftutsläpp eller stoppa främmande föremål i dessa. Låt dem inte heller leka med de galler eller hålrum som finns på apparaten.

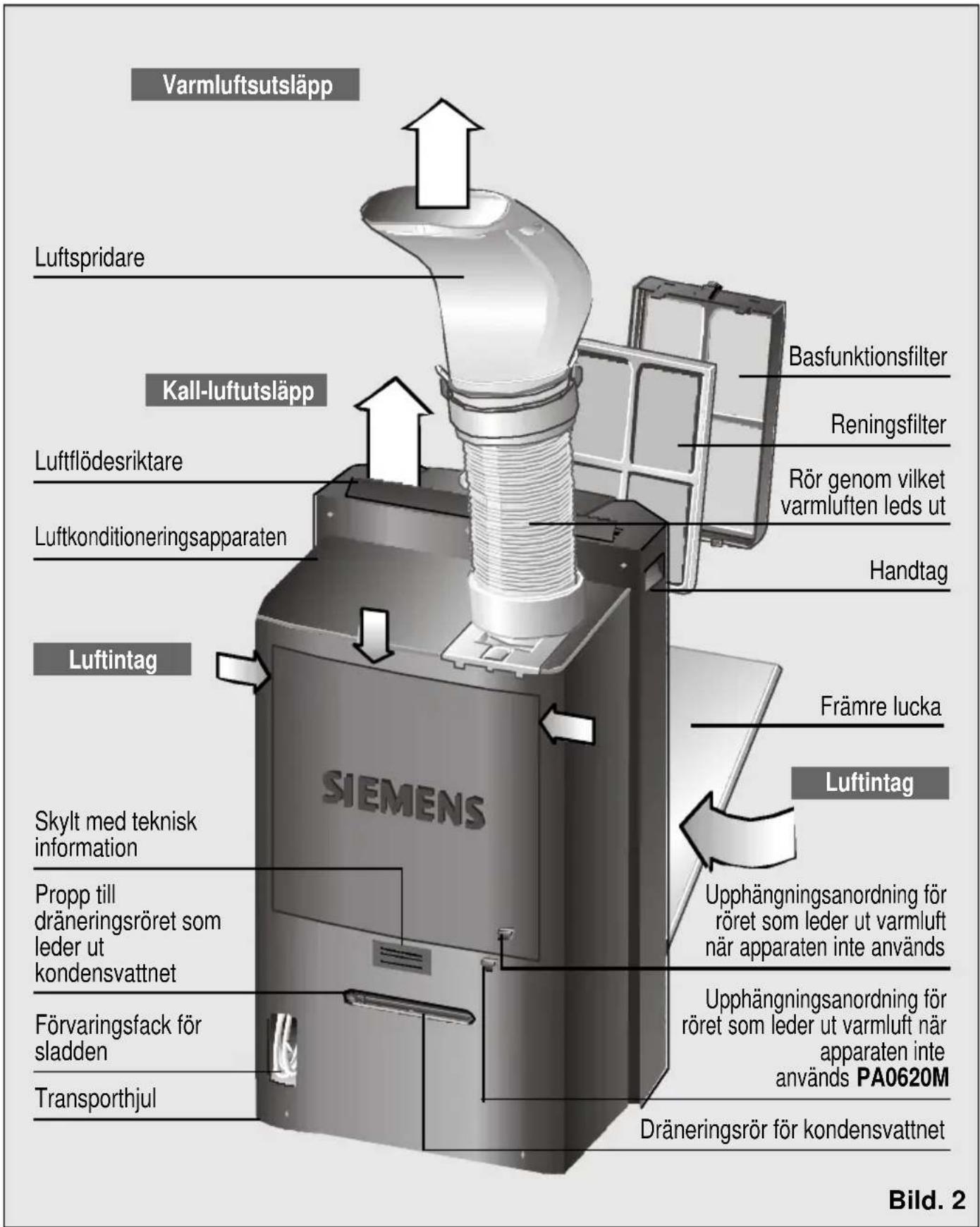

Beskrivning av apparaten

Detta är Din nya apparat

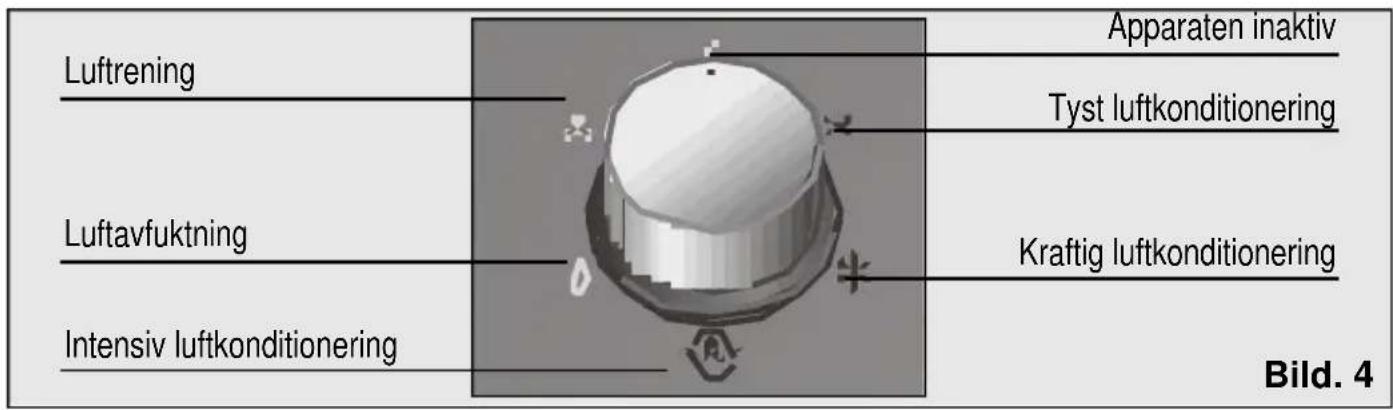

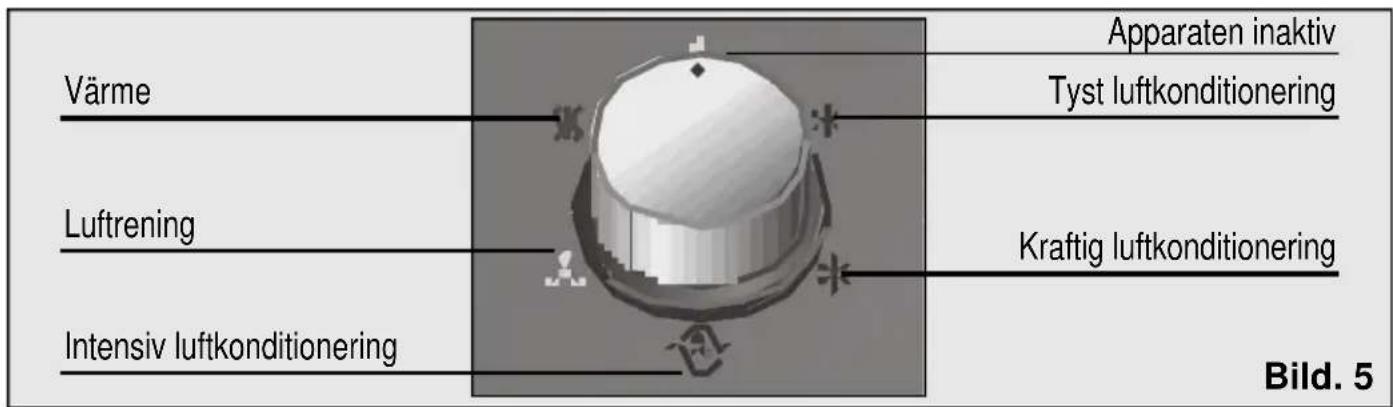

Kontrollpanelen

Modell PA0620M/ PA0640M

Modell PA0630M

Beskrivning av tillbehören

	Fasthållar-anordning funktions filter (Sugkopp)	Basfunk-tenings-filter dubbelfilter filter skjutdörr	Aktivt vägg-genomföring förArt. No:PA10000Z	Art. No: Art.PA11001Z	No:448069
PA0620M	√	√		●	●
PA0640M	√	√	√	●	●
PA0630M	√	√	√	●	●
Mättungmin / max(längdxbredd) cm.					∅ warma14 cm
					70x10/205x10

√ Tillbehör som ingår: Dessa tillbehör levereras tillsammans med apparaten.
- Extra tillbehör: Dessa tillbehör kan anskaffas från auktoriserade märkesverkstäder eller från auktoriserade återförsäljare.
* Extra tillbehör: Dessa tillbehör kan endast anskaffas från auktoriserade märkesverkstäder.

Förutsättningar

För att använda apparaten

□ Apparaten måste kopplas till ett nät med spänningen 220/240 V och 50 Hz, och till ett jordat uttag.
□ Apparaten skall skyddas med en 10 A trög säkring.
☐ I händelse en förlängningssladd behöver användas skall denna vara jordad, tvärsnittet per ledare skall vara minst 1,5 mm² och längden får inte överstiga 25 m.
☐ För förvaring av sladden finns ett speciellt förvaringsfack på apparatens baksida. Se Bild 2.
□ Se till att vatten aldrig tränger in i apparaten. Håll alltid luftintag och luftutsläpp fria – se till att de inte täpps till.

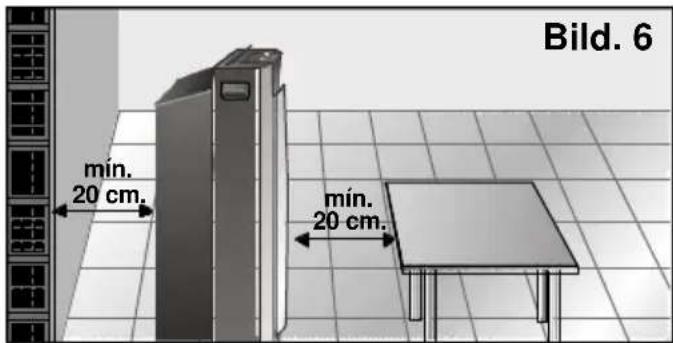

□ Av säkerhetsskäl skall apparaten alltid ställas minst 20 cm från närmaste yta innan den kopplas på, Bild 6.

Om det av någon anledning skulle visa sig vara nödvändigt att byta ut apparatens originalsladd, måste detta byte göras på en auktoriserad märkesverkstad.

Förutsättningar

Kom ihåg att när apparaten stängts av måste minst 3 minuter förflyta innan den startas igen. Denna väntetid krävs för att apparaten skall kunna fungera på ett korrekt sätt.

Undvik att komma i direkt kontakt med den luft som släpps ut genom luftutsläppsröret.

För att flytta apparaten

Apparaten är försedd med hjul för att underlätta dess förflyttning. För att ytterligare underlätta förflyttningen kan apparaten tippas något. Efter en förflyttning bör Du vänta minst en timme innan Du sätter igång apparaten igen.

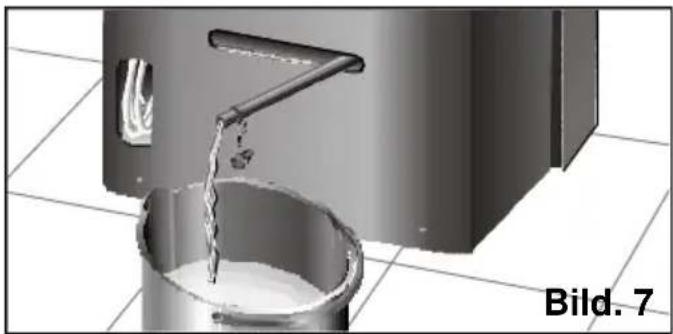

□ Innan förflyttning påbörjas bör kondensvattnet i den interna vattenbehållaren tömmas ut. För detta skall dräneringsröret dras fram ur sitt förvaringsfack och proppen avlägsnas, Bild 7, så att kondensvattnet kan rinna ut. Glöm inte att sätta på proppen igen och lägga tillbaka röret i sitt förvaringsfack.

Användarinstruktioner

Placering av rör, samt tillbehör, som leder ut den varma luften.

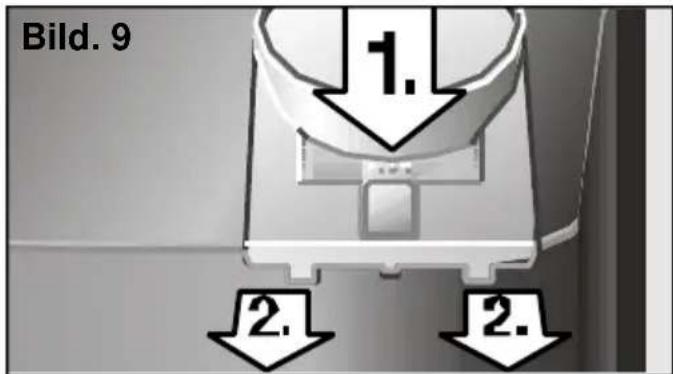

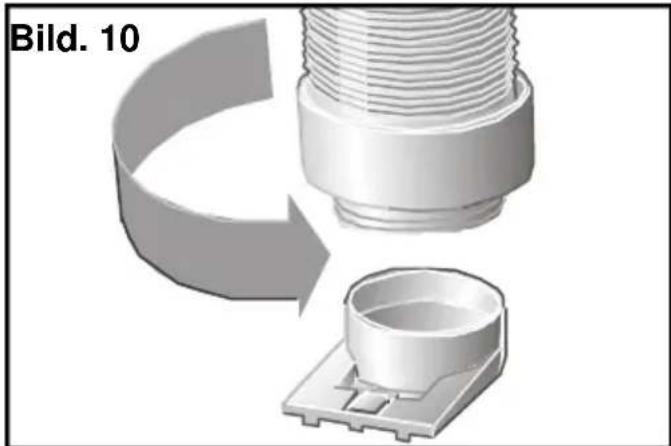

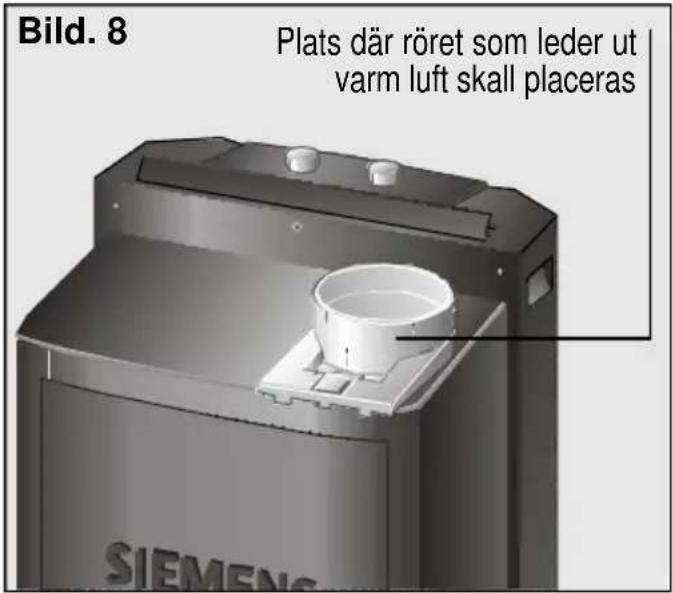

Placera röret, genom vilket luften förs ut ur apparaten, i kopplingsanordning med den fjädrande fliken märkt "Push" och skruva fast den åt vänster. Bild 8.

Detta rör kan också monteras genom att själva kopplingsanordningen tas loss från apparaten; tryck på den fjädrande fliken märkt "Push" och låt kopplingen glida ut. Bild. 9.

När detta gjorts skruvas röret som för ut luften ur apparaten på i enlighet med det som visas på Bild 10; kontrollera att röret sitter ordentligt fast.

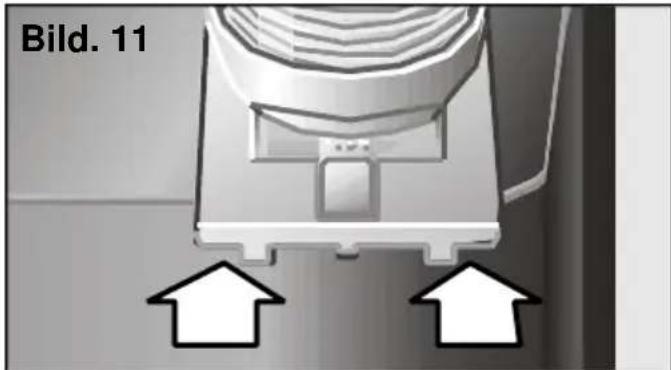

Låt sedan enheten glida ner på plats i apparaten; se Bild 11.

Förankring av luftspridaren/röret som för ut luften ur apparaten.

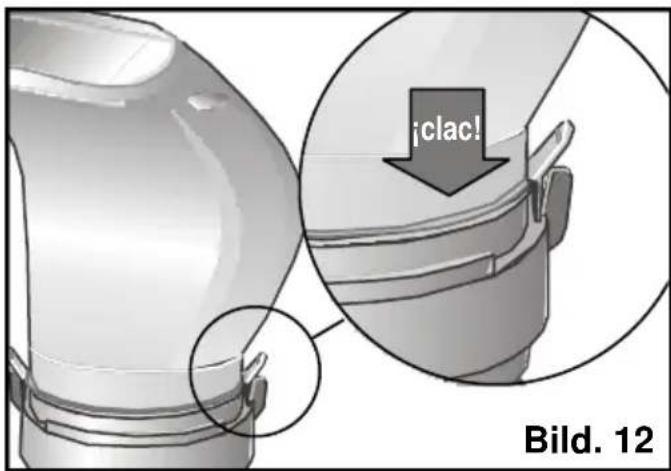

Placera luftspridaren i den yttre änden av röret och pressa ihop de båda delarna till dess att det hörs ett knäppande ljud ("klack"). Kontrollera att piggarna sitter på plats för att undvika att luftspridaren ramlar av. Bild 12.

Så leds den varma luften ut Flyttbar installation

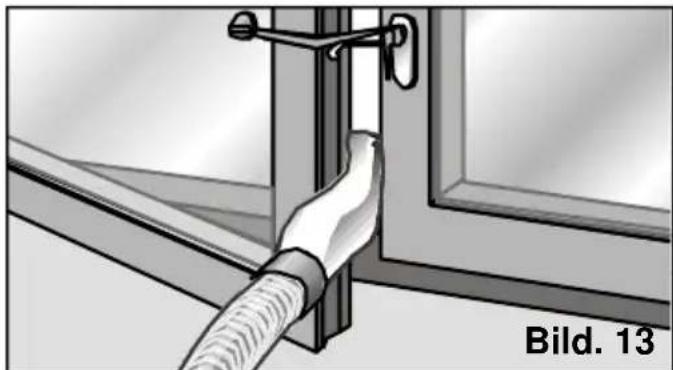

☐ Öppna fönstret en aning och fäst luftspridaren mellan fönstret och karmen.
□ Stäng fönstret så mycket det går och håll det på plats med hjälp av den fasthållaranordning (sugkopp) som, för detta ändamål, finns med som tillbehör, Bild 13.

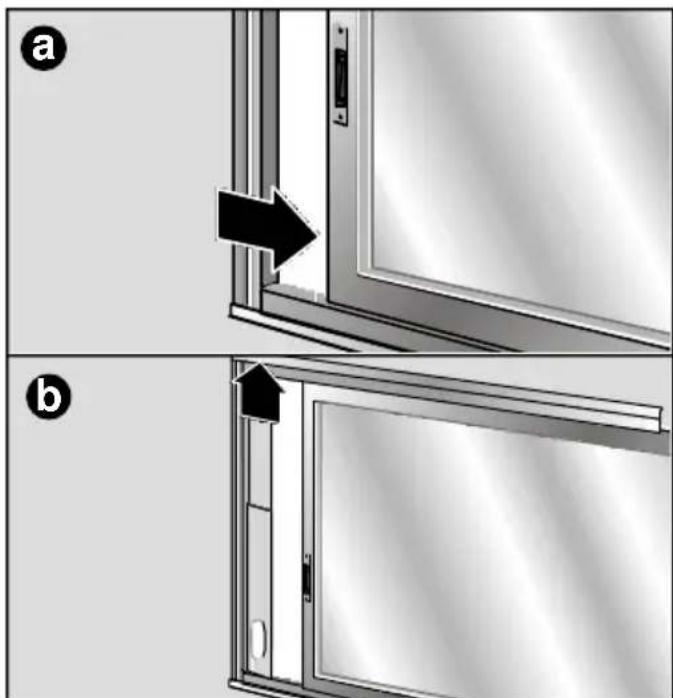

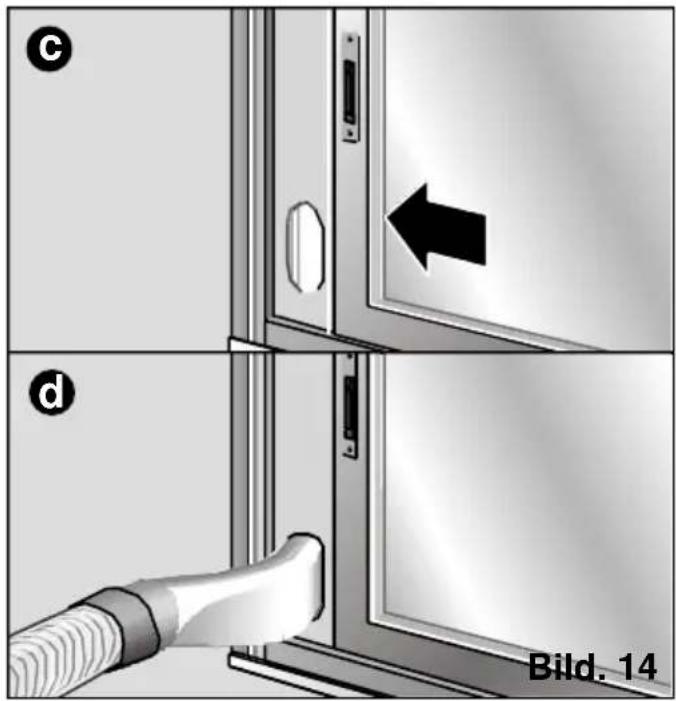

• Du kan också använda specialtillbehöret för skjutfönster/dörr (läs mer om detta i det kapitel som behandlar tillbehören) Bild 14: a, b, c, d. Detta tillbehör fungerar både för skjutfönster / och skjutdörrar.

Användarinstruktioner

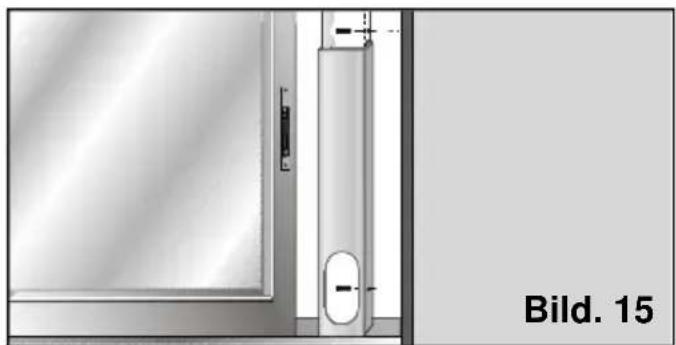

- För att fästa detta tillbehör på fönstret/dörren har det försetts med två hål. Med hjälp av två skruvar (följer inte med) kan Du fästa tillbehöret på karmen eller väggen utan risk för att tillbehöret rör sig eller faller ner, Bild 15.

Den fasta installationen för vägg-genomföring, se kapitlet "Beskrivning av tillbehören".

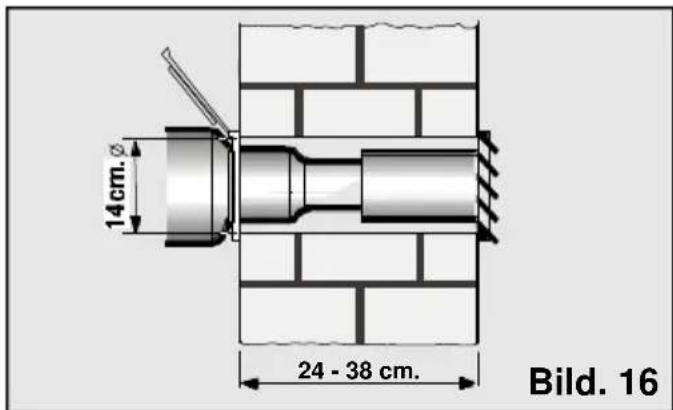

☐ För att göra en fast installation där den varma luften leds ut genom väggen mås-te med en diameter av 14 cm Du först ta upp ett hål i väggen och sedan montera tillbehöret för vägggenomgång, Bild 16.

□ Avlägsna sedan luftspridarmunstycket och fäst röret som leder ut den varma luften till detta tillbehör.

Observationer:

Undvik att i onödan förlänga röret som leder ut den varma luften (max. längd 140 cm).

Se till att röret inte böjs i en alltför snäv vinkel när Du sätter det på plats. Om det finns en skarp böj på röret kommer detta att medföra att den varma luften inte leds ut på ett effektivt sätt och detta, i sin tur, medför att apparaten förlorar mycket av sin avkyl-nings-förmåga.

För att uppnå en maximal effektivitet när det gäller avkylning och samtidigt en minimal bullernivå bör röret placeras högre än själva apparaten, Bild 17.

Användarinstruktioner

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

□ Sätt på apparaten.

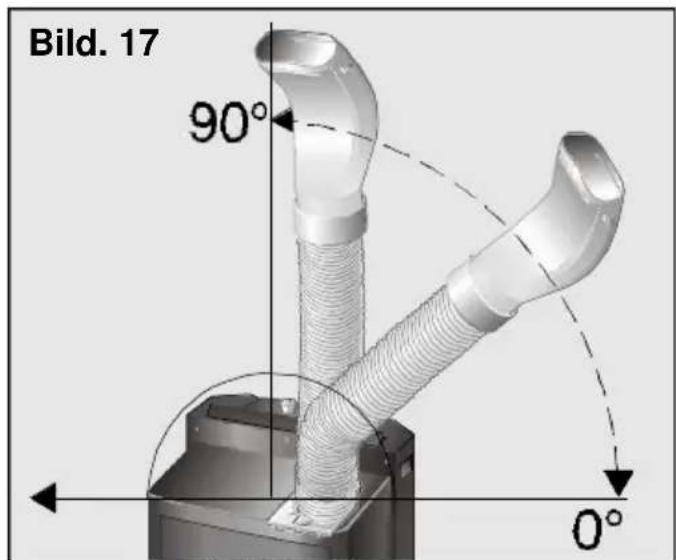

□ Placera mynningen på röret som leder ut den varma luften så att varmluften hamnar utanför lokalen. För att undvika onödigt buller och för att undvika att effektiviteten minskar måste röret placeras på det sätt som beskrivs på Bild 13. Se också kapitlet "Så leds den varma luften ut".
□ Kontrollera att proppen, Bild 1, är ordentligt fästad på dräneringsröret för att undvika att vatten rinner ut och blöter ner underlaget som apparaten står på.
□ Lyft upp luftflödesriktaren på apparatens ovansida. På modellen PA0630M är denna luftflödesriktare inte förinstallerad. Se bild 25 i 26 kapitlet "Värme".

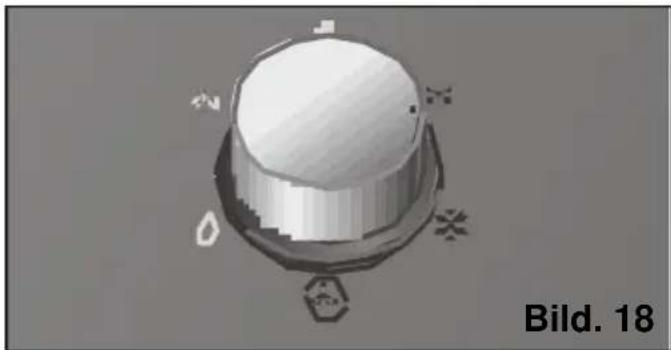

□ Välj funktion: tyst ✘, kraftig ✘ eller intensiv 🎥, Bild 18.

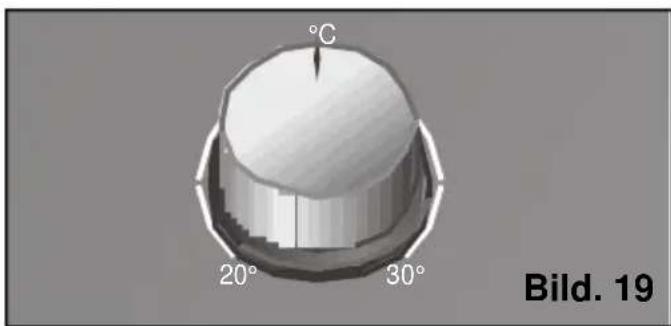

□ Ställ termostaten på önskad temperatur, Bild 19. Om apparaten stängs av automatiskt, tack vare att termostaten har reagerat på att vald temperatur har uppnåtts i rummet, lokalen stiga 2-3°C innan den, automatiskt, sätts igång igen.

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

När apparaten arbetar avdunstar en del av kondensvattnet och leds ut ur lokalen tillsammans med den varma luften genom det rör som apparaten utrustats med speciellt för detta ändamål.

När luftfuktigheten är hög samlas kondensvattnet i den inbyggda behållaren. När detta vatten har nätt en viss nivå tänds en indikationslampa, Bild 3, som visar att behållaren är full och bör tömmas. När detta sker slutar apparaten att kyla av luften och behållaren måste tömmas i enlighet med det som anges i kapitlet som behandlar förflyttning av apparaten.

□ Du bör stänga av apparaten när behållaren skall tömmas.

OBS!

Kom ihåg att när apparaten stängts av måste minst 3 minuter förflyta innan den startas igen. Denna väntetid krävs för att apparaten skall kunna fungera på ett korrekt sätt.

Avfuktningsfunktionen

När denna funktion valts reducerar apparaten rummets luftfuktighet samtidigt som den renar denna luft.

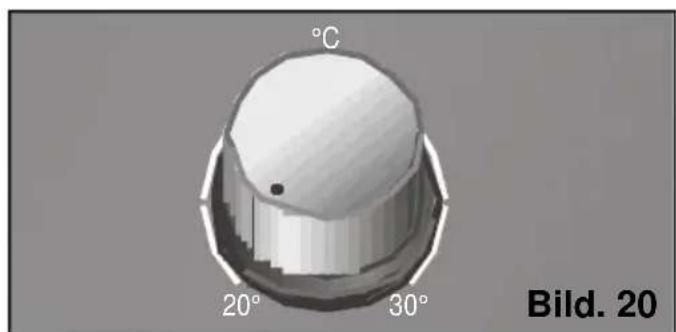

□ Ställ in termostaten på läge för lågsta temperatur, Bild 20.

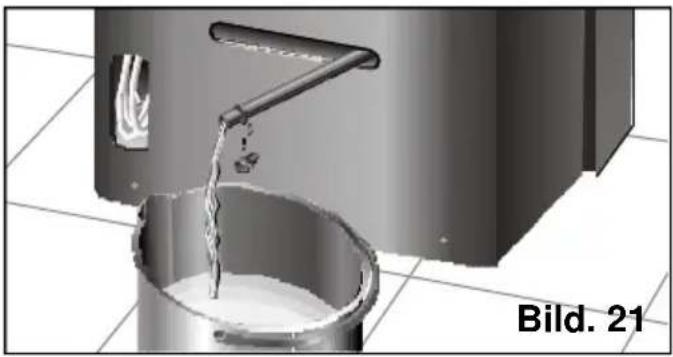

□ Ställ ett uppsamlingskärl vid rörets mynning och ta bort proppen så att kondensvattnet kan samlas upp i kärlet, Bild 21.

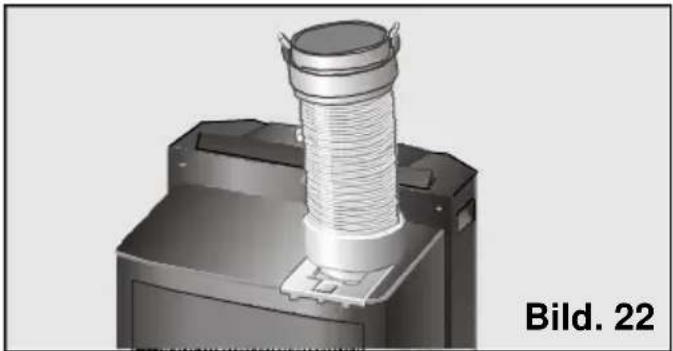

□ Avlägsna luftspridarmunstycket och placera röret för luftutsläpp enligt det som framgår av Bild 22.
□ Du kan, om Du så önskar, helt och hållet montera bort röret som leder ut den varma luften.

□ Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA0630M är denna riktare inte förinstallerad på apparaten. Se Bild 25 och 26 i kapitlet som behandlar apparatens värmefunktion.
□ Koppla apparaten till vägguttaget.

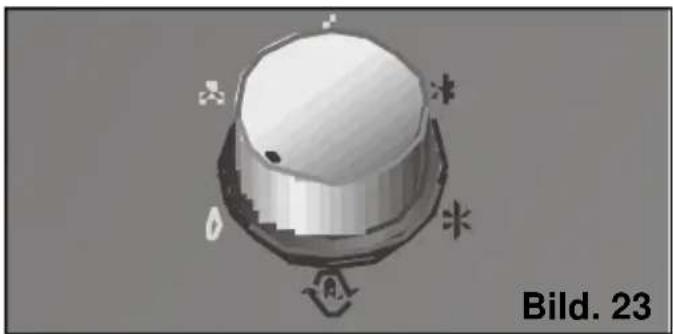

□ Välj, med hjälp av funktionsväljaren, den luftavfuktningsfunktion som motsvarar apparatens modell.
☐ För modeller med elektrisk uppvärmningsfunktion ✝ och för resterande modeller

Mängden vatten som samlats upp varierar beroende på luftfuktigheten i miljön där apparaten arbetar. (Se "Teknisk Information").

Glöm inte att sätta tillbaka proppen på dräneringsröret när Du byter funktion igen. Om Du glömmer det kommer det att rinna vatten ur apparaten när den är igång.

Kom ihåg att omgivningens temperatur måste uppgå till minst 18°C för att apparaten skall fungera som luftavfuktare. Denna funktion medför en lättare höjning av luftens temperatur.

Om Du väljer denna funktion cirkulerar luften i lokalen genom apparaten (ventilation) och passerar där ett filtersystem.

Apparaten har ett basfunktionsfilter (som finns installerat i apparaten) och ett reningsfilter (förutom modellerna PA0620M) som Du själv måste installera, se kapitlet "Installation av reningsfilter", för att rena luften från:

- Pollen, bakterier och damm.

□ Placera röret som leder ut varmluft i samma position som för luftavfuktning.
□ Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA0630M är denna riktare inte förinstallerad på apparaten. Se bilder i kapitlet som behandlar apparatens värmefunktion.
□ Koppla apparaten till vägguttaget.

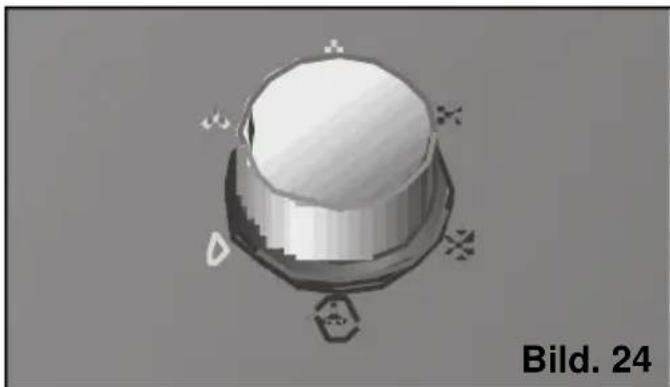

□ Välj luftreningssätt ♗ genom att använda funktionsväljaren, Bild 24.

Användarinstruktioner

☐ På de modeller där det finns möjlighet att installera extra filter rekommenderar vi att ha dessa filter installerade oavsett vilken funktion som väljs (kylning, avfuktning eller rening av luften). Genom detta åstadkoms en effektivare rening av luften.

Observation:

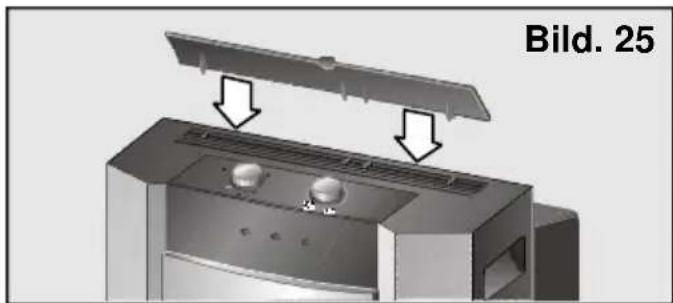

Modell PA0620M är konstruerad så att luft släpps ut från apparaten även när funktionen luftrening har valts. För att i mesta möjliga mån minska eventuellt buller bör röret som leder ut den varma luften avlägsnas.

När Du väljer denna funktion värmer apparaten upp luften i lokalen till den temperatur som Du själv valt. Samtidigt renas luften i lokalen.

□ Koppla apparaten till elnätet.
□ Placera röret som leder ut den varma luften i samma position som för luftavfuktning.
☐ På modell PA0630M är luftflödesriktaren inte förinstallerad på apparaten. För att förbättra fördelningen av luftflödet bör Du först installera detta tillbehör. Hur Du installerar denna del kan Du se på bilderna

□ Välj önskad temperatur med hjälp av termostaten. När den valda temperaturen har upp-nåtts stängs apparaten automatiskt av. När temperaturen har sjunkit ungefär 2-3°C startar apparaten, automatiskt, igen.

OBS!

Täpp aldrig till apparatens luftintag och/eller luftutsläpp.

□ Av säkerhetsskäl bör elsladden alltid dras ur väggkontakten innan apparaten rengörs.
□ Apparaten rengörs med en trasa eller svamp, ljummet vatten och ett milt rengöringsmedel.
☐ Använd aldrig hett vatten (varmare än 40°C), frätande rengöringsmedel, bensin (varken kemiskt ren eller sådan som används till bränsle), frätande ämnen, hårda borstar eller skurmedel och se till att vatten inte tränger in i apparaten.
□ Rengör inte apparaten med hjälp av vattenslang eller tryckluft.

Rengöring och byte av reningsfilter

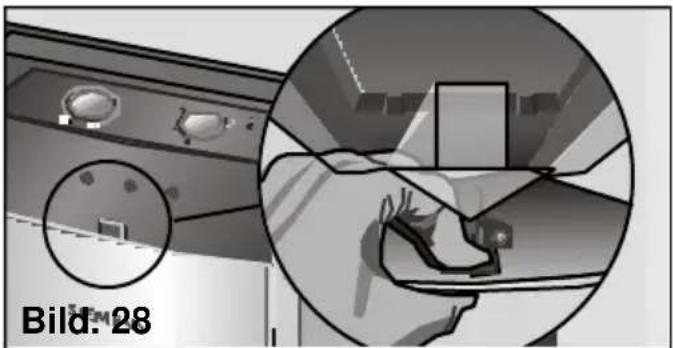

För att komma åt reningsfiltret när det skall bytas måste Du öppna luckan på apparatens framsida (Du behöver inte ta bort den) det räcker med att trycka in clipset som sitter överst på dörrens insida, se Bild 28 Du trycker på dess övre del. Luckan öppnas fram till ett visst säkerhetsläge utan att den faller av.

Alla modeller har ett basfunktionsfilter för luftrening och detta filter måste rengöras med jämna mellanrum, Bild 29. Vid rengöring tar Du ut filtret ut genom att trycka på det fjädrande clips som finns på dess ovansida, Bild 30. För att göra rent filtret räcker det med att Du håller det under rinnande vatten och sedan torkar det innan Du sätter det tillbaka igen.

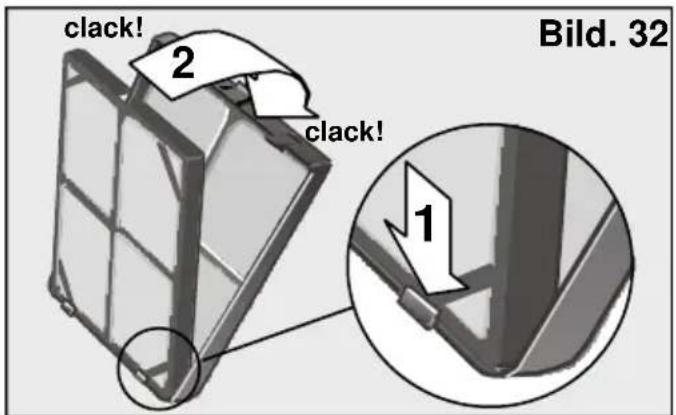

Tvättbart basfunktions filter

OBS! Tvätta inte basfunktionsfiltret i diskmaskinen. Plastmaterialet i filtret är inte lämpat för rengöring i maskin och tål inte de höga temperaturer som används av de olika programmen. Rengöring i diskmaskin kan innebära att filtret deformeras eller, t.o.m., går sönder.

Det reningsfilter som medföljer apparaten (beroende på modell) skall installeras av användaren (Se kapitel "Installation av reningsfilter).

Reningsfiltret garanterar en bättre filtrering av den recirkulerade luften i rummet.

När reningsfiltret är installerat kan apparatens nedkylningskapacitet minska något, särskilt om filtret är tilltäppt eller på annat sätt har mist sin funktionsduglighet. Av denna anledning är det tillrådligt att, minst en gång per år, kontrollera filtret och byta ut det mot ett nytt.

(Tillbehör kan köpas hos en auktoriserad märkesverkstad eller hos Din återförsäljare) Se kapitlet "Beskrivning av tillbehör".

- Kontrollera att reningsfiltret är placerat i sin installationsram – om så inte år fallet installera det enligt det som visas på Bild 31.

Rengöring och Underhåll

• Ta ut filtret. Bild 30.
- Placera reningsfiltret med installationsram i basfunktionsfiltret på det sätt som visas på Bild 32; se till att de undre fästena hamnar på plats först.

• Installera hela enheten i apparaten på så sätt att de undre fästena hamnar i de fördjupningar som finns på apparatens främre del. Tryck på det övre clipset till dess att det hörs ett "klick"; detta visar att filterenheten är korrekt installerad.
• Stäng apparatens främre dörr.

Observation

För att undvika att apparatens främre lucka ramlar av och åstadkommer skador på personer och/eller föremål har dessa modeller en säkerhetsspärr som begränsar möjligheten att öppna luckan. För att underlätta byte och/eller rengöring av apparatens filter kan Du avlägsna luckan helt genom att dra den kraftigt framåt/utåt när den står i öppet läge, se Bild 29. . När detta är gjort, eller om luckan av någon annan anledning tagits bort, skall Du följa dessa instruktioner när Du vill sätta luckan på plats igen:

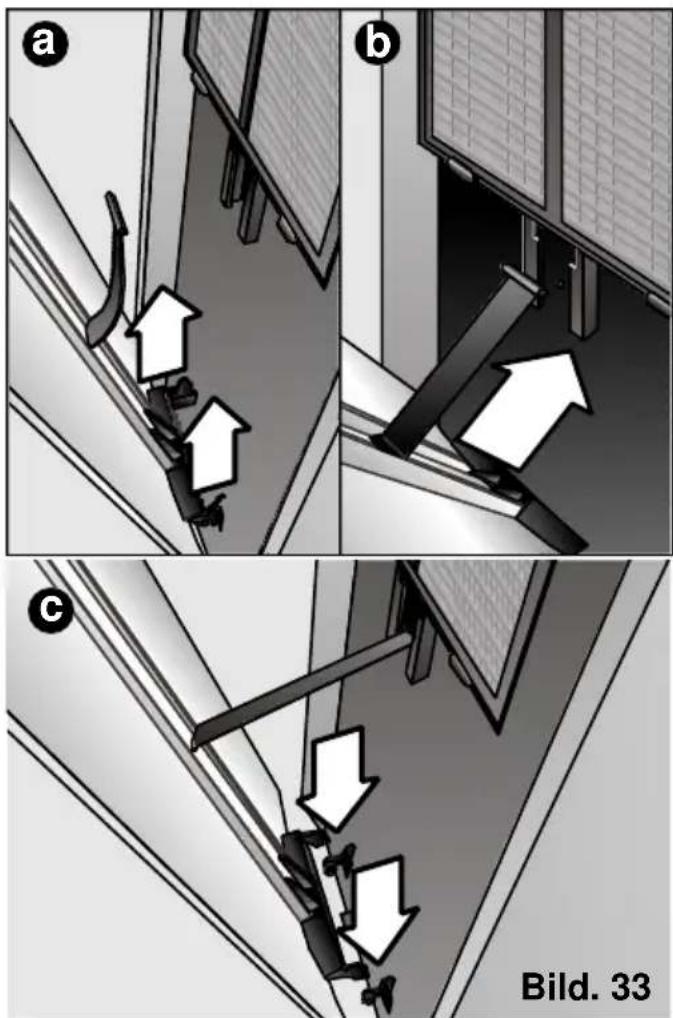

1° Lyft luckan till dess att de undre fästena släpper från apparaten, (Bild. 33: a).

2° Placera plastclipset i den T-formade springan på apparatens framsida och låt luckan glida ner till dess att säkerhetsläget uppnåtts, (Bild. 33: b).
3° Placera luckans undre piggar på avsedda plats på apparatens framsida för att det plastclips som omnämns i punkt 2 inte skall kunna glida ur sin plats, (Bild. 33: c).

När detta är gjort bör Du kontrollera att luckan sitter ordentligt på plats och inte ramlar av när den öppnas på nytt (den skall stanna i säkerhetsläge). Om detta inte är fallet måste Du ta om punkterna 1° och 2°.

Rengöring och Underhåll

Så förvarar Du apparaten

Vid slutet av varje säsong bör Du placera röret som leder ut varmluften i läge för förvaring. Om Du gör det tar apparaten upp mindre plats.

☐ För att göra detta böjer Du röret mot apparatens baksida och fäster det vid apparaten med den speciella hållare som finns på luftspridaren, Bild 34 och 35.

Innan Du sätter igång apparaten i början på en säsong

□ Rengör luftfiltret.
☐ Rengör sedan apparaten hölje och galler om det ser ut att behövas.

Läs detta innan Du tar kontakt med vår Tekniska Service

Allmänt om funktionen

Vad gör Du om ...

... apparaten inte fungerar ...

□ kontrollera att sladden sitter i vägguttaget.
□ kontrollera att funktionsväljaren inte står i läge "inaktiv" ●.
□ kontrollera att det verkligen finns ström i lokalen och/eller att det inte gått en säkring.
□ Ställ termostaten på läge för lägsta temperatur.

... apparaten inte fungerar och indikationslampan - som visar att kondensvat-tenbehållaren är full - lyser ...

□ placera apparaten på en plats där underlaget är plant. Om indikationslampan fortsätter att lysa måste kondensvattenbehållaren tömmas (se instruktioner i kapit-let som behandlar luftkonditionering).
... apparaten inte fungerar och varningslampan, som visar att kondensvattenbehållaren är full, blinkar ...

□ Den termiska sonden har slutat att fungera. Ta kontakt med en auktoriserad märkesverkstad.
... apparaten inte kyler luften tillräckligt ...
□ kontrollera att kopplingshylsorna mellan röret som leder ut varmluften och apparaten samt mellan röret och luftspridaren sitter rätt.
□ kontrollera att röret som leder ut den varma luften inte är alltför skarpt böjd och att dess längd inte överstiger 140 cm.
□ kontrollera att proppen på dräneringsröret sitter på.
□ placera fasthållaranordningen med sugkoppen på sådant sätt att fönsterspringan blir så liten som möjligt.
□ dra ner rullgardiner eller persienner för att undvika att solstrålarna när lokalen.

... Du upptäcker vatten på kontrollpanelens galler eller där basfiltret är installerat ...

□ detta har att göra med apparatens normala funktion och är inget att oroa sig för.

Läs detta innan Du tar kontakt med vår Tekniska Service

Allmänt om buller och oväsen

... apparaten väsnas alltför mycket ...

Det finns två sorters oväsen – ett normalt buller som uppstår när apparaten är igång och den sortens buller som är lätt att avlägsna. Nedan beskriver vi några av dessa bullerfenomen så att Du själv lätt kan avgöra vad som förorsakar dem.

☐ Ett porlande ljud. Detta ljud uppstår genom att vatten pumpas runt i appa-raten för att på så vis öka dess effektivitet.
☐ Ett viskande ljud. Detta ljud kommer från kompressorn när den arbetar.
☐ Ett visslande ljud. Detta ljud uppstår då det flytande frysmedlet passerar appara-tens tunna rör när kompressorn är igång.

☐ Ett elektroniskt klickande ljud. Detta ljud uppstår antingen då pumpen sätter igång eller stängs av eller när apparatens termostat går på eller av.

Buller som lätt kan avlägsnas

□ kontrollera att röret som leder ut den varma luften är ordentligt fästad vid apparaten. Kontrollera också att eventuella tillbehör, t.ex. luftspridaren, sitter ordenligt på plats.
□ kontrollera att luftintag och luftutgångar inte är tilltäpptta.
□ kontrollera att apparaten inte står så att den kommer i kontakt med möbler och/eller annan inredning. Kontrollera också att den luft som apparaten skickar ut inte är riktad direkt mot dessa så att bullernivån ökas.

Vid andra fel på apparaten måste eventuella reparationer alltid utföras av en specialiserad tekniker. Ta kontakt med Din återförsäljare och/eller dennes kundservice eller, om möjligt, med vårt nät av märkesverkstäder.

Teknisk service / Garanti

Teknisk service

Om Du efter att ha läst instruktionerna om användning och installation, särskilt det som står i kapitlet "Betänkanden...", apparaten inte fungerar, så kom ihåg att vårat Tekniska Servicenät står till Ditt förfogande.

När Du kommunicerar felet bör Du ange Din apparats modell (E-NR) och fabrikationsnummer (FD), som du finner på plattan med karakteristika, Bild 2.

Garanti

I varje land gäller villkor för garanti som bestämts av de motsvarande Distributionsbolagen. För fler detaljer bör Du vända Dig till distributören där du köpte Din apparat och uppge modell och fabrikationsnummer.

För vilken intervention som helst som uppkommer under garantin, är det oumbärligt att visa upp apparatens kvitto.

Family Line

01805-2223

Siemens- Hausgeräte
