BRUKSANVISNING PA18100M SIEMENS

Innehållsförteckning

Miljöskydd

Sà blir Du av med Förpackningen. 111

Så kasserar Du den gamla apparaten. 111

Sà dispar Du energia. 111

Viktig information

Innan Du ansluter apparaten 112

Beskrivning av apparaten 113

Kontrollpanelen 114

Beskrivning av tillbehoren 115

Förutsättninger

Forutsattningar 115

For att flytta apparaten. 116

Användarinstruktioner

Anvandarinstruktioner 116

Så leds den varma luften ut. 117

Avfuktningsfunktionen 119

Rengöring och Underhäll

Rengoring och byte av reningsfilter. 121

Saforvaraduapparaten 122

Innan Du satter igang apparaten i borjan
paa en sasong. 122

Läs detta innan Du tar kontakt med.Var Tekniska Service

Allmant om buller och ovasen. 123

Teknisk service / Garanti / Teknisk information 124

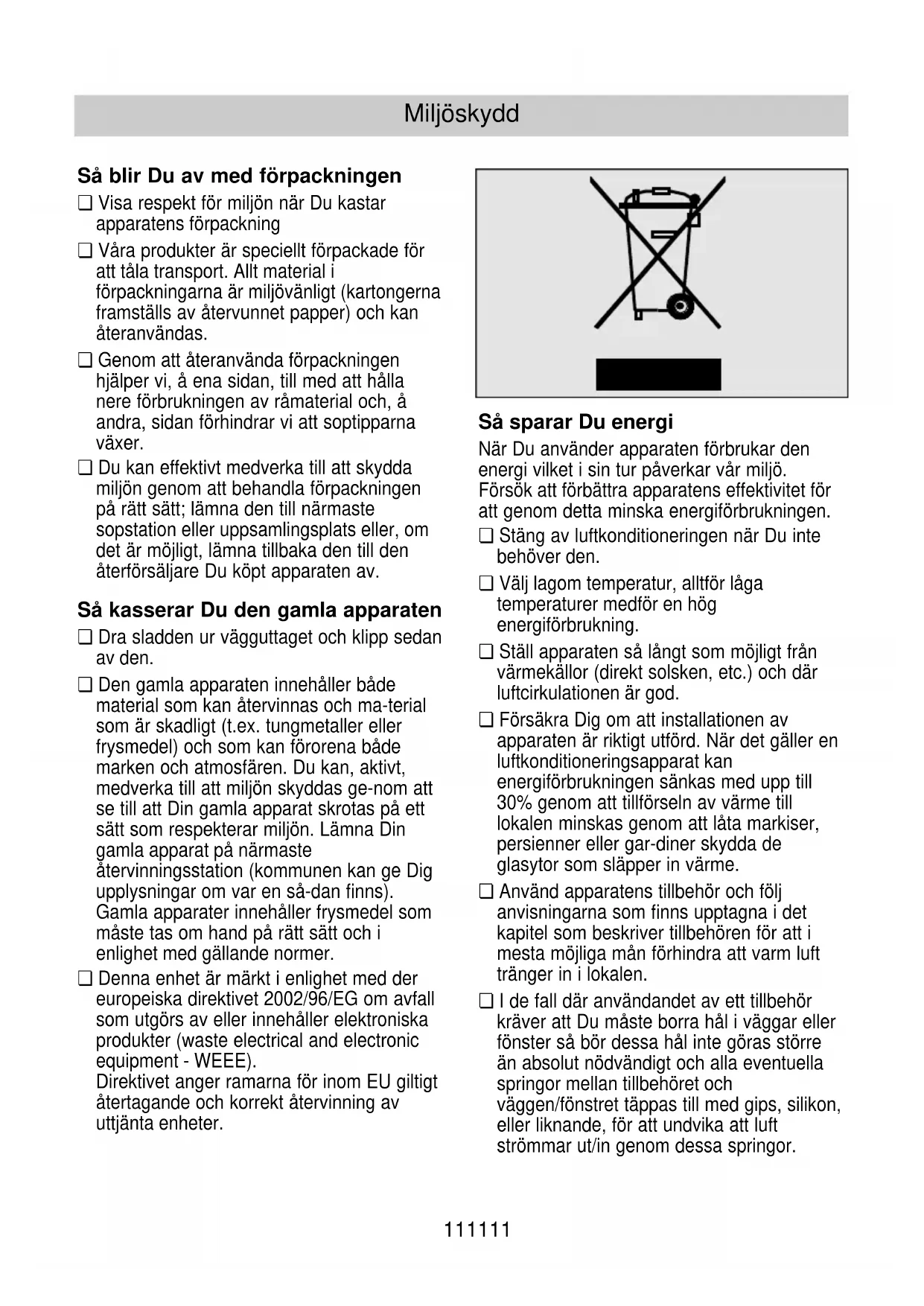

Så blir Du av med Förpackningen

Visa respekt für miljön;när Du kastar apparatens forpackning
Våraprodukter ar speziellt forpackade for att tala transport. Allt material i forpackningarna ar miljovänligt (kartongerna framstalls av atervunnet papper) och kan Återanvändas.
Genom att ateranvanda forpackningen hjalper vi, a ena sidan, till med att halla nere forbrukningen av ramaterial och, a andra, sidan forhindrar vi att soptipparna vaxer.
Du kan effektiv medverka till att skyddamiljön genom att behandla forpackningenpå ratt satt; lamna den till narmasteopstation ullupsamlingsplats erler, omdet ar mojligt, lamna tillbaka den till denaterforsaljare Du kopt apparaten av.

Så kasserar Du den gamla apparaten

Dra sladden ur vagguttaget och klipp sedan av den.
Den gamla apparaten innehaller bade material som kan atervinnas och ma-erial som ar skadligt (t.ex. tungmetaller erler frysmedel) och som kan fororena bade marken och atmssfaren.Du kan,aktiv, medverka till att miljon skyddas ge-nom att se till att Din gamla apparat skrotas pa ett satt som respekterar miljon.Lamna Din gamla apparat pa narmaste atervinningsstation (kommunen kan ge Dig uppliesninger om var en sa-dan finns). Gamla apparater innehaller frysmedel som maste tas om hand pa ratt satt och i enlighet med gallande normer.
Denna enchet ar märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av ellr innehaller elektroniskaprodukter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna for inom EU giltigt Återtagande och korrekt Återvinning av uttjanta encheter.

Sà sparar Du energia

När Du använder apparaten Förbrukar den energia vilket i sin tur paverkar var miljo. Forsök att forbättra apparatens effektivitet for att genom detta minska energiförbrukningen.

Stang av luftkonditioneringen nar Du inte behöver den.
Välj lagom temperatur, alltför laga temperaturer medfor en hög energiförbrukning.
Ställ apparaten sö langt som möjigt från varmekällor (direkt solsken, etc.) och)där luftcirkulationen ar god.
Försakra Dig om att installationen av apparaten ar riktigt utförd. När det gäller en luftkonditioneringsapparat kan energiförbrukningen sankas med upp till 30% genom att tillförseln av värme till lokalen minskas genom att lata markiser, persienner eller gar-diner skydda de glasytor som släpper in värme.
Använd apparatens tillbehör och folj anvisningarna som finns upptagna i det kapitel som beskriver tillbehören for att i mesta möjiga man Förhindra att varm luft tränger in i lokalen.
I de fall)där användandet av ett tillbehör kraver att Du maste borra hal i vaggar eller fönster sa bör dessa hal inte goras storre an absolut nödvändigt och alla eventuella springor mellan tillbehoret och väggen/fönstret tappas till med gips, silikon, eller liknande, for att undvika att luft strömmar ut/in genom dessa springor.

Miljöskydd

For att undvika att apparatens effektivitet minskas - vilket innebar att energiforbukningen okar - bör Du folja tillverkarens rekommendationer angäende installationen av det rör som für ut den varma luften.
Undvik att böja roret alltfor kraftigt och/eller att anvandaett alltfor langt ror.
Om Du installerar roret for avluftning i ettskjutfönster, aller i en skjutdorr, bör Du anvanda det specialtllbehör som forhindrar att varm luft utifrän tränger in i lokalen; om Du gör det fungerar apparaten mer effektiv.
Kontrollera att kopplingshylsorna mellan roret som leder ut varmluften och apparaten och/eller roret och luftspridaren sitter ratt. (se kapitlet som behandlar rengöring och underhäll).

Kontrollera att luftspridaren har installerats pa sa satt att fönstret kan stängas sa mycket som möjigt for att pa sa vis undvika att varm luft utifrän tränger in i lokalen.
Försakra Dig om att luftintag och luftutgangar inte ar tilläppta. Hall dem alltid rena frän smuts, damm och främande foremål.
Försakra Dig om att apparatens alla filter ar rena och korrekt installerade (se kapitlet som behandlar rengöring och underhäll).
Under sommaren bör Du vädra lokalerna under den tid på dygnet dà luften utomhus ár svalast (tidigt på morgenen och under natten).

Viktig information

Innan Du ansluter apparaten

Läs instruktionshandboken innan Du använder apparaten for Första gängen. I den hittar Du viktig information angäende Dinnya luftkonditioneringsapparat, inte bara Near det gäller hur den skall användas utan också Near det gäller sakerhet och underhäll.
Spara denna instruktionshandbok. Det kan hända att nàgon annan behöver den vid ett senare tillfalle.
Satt aldrig på en apparat som på nagot satt har blivit skadam.
Monteringen och installationen av Din apparat bör góras báde i enlighet med monteringsanvisningarna och med gällande normer. Om dessa instruktioner inte följs kan det hända att apparatens garanti blir ogiltig.

Våra apparater ar tillverkade i enlighet med gällande sakerhetsnormer. De fär bara repareras av tekni k personal som ar specialutbildad. Tänk på att Din egen sakerhet beror på hur apparaten lagas.
Forsakra Dig om att proppen for pa draineringsroret sitter ordentlich fast - den kan ha lossnat under transporten, Bild 1.

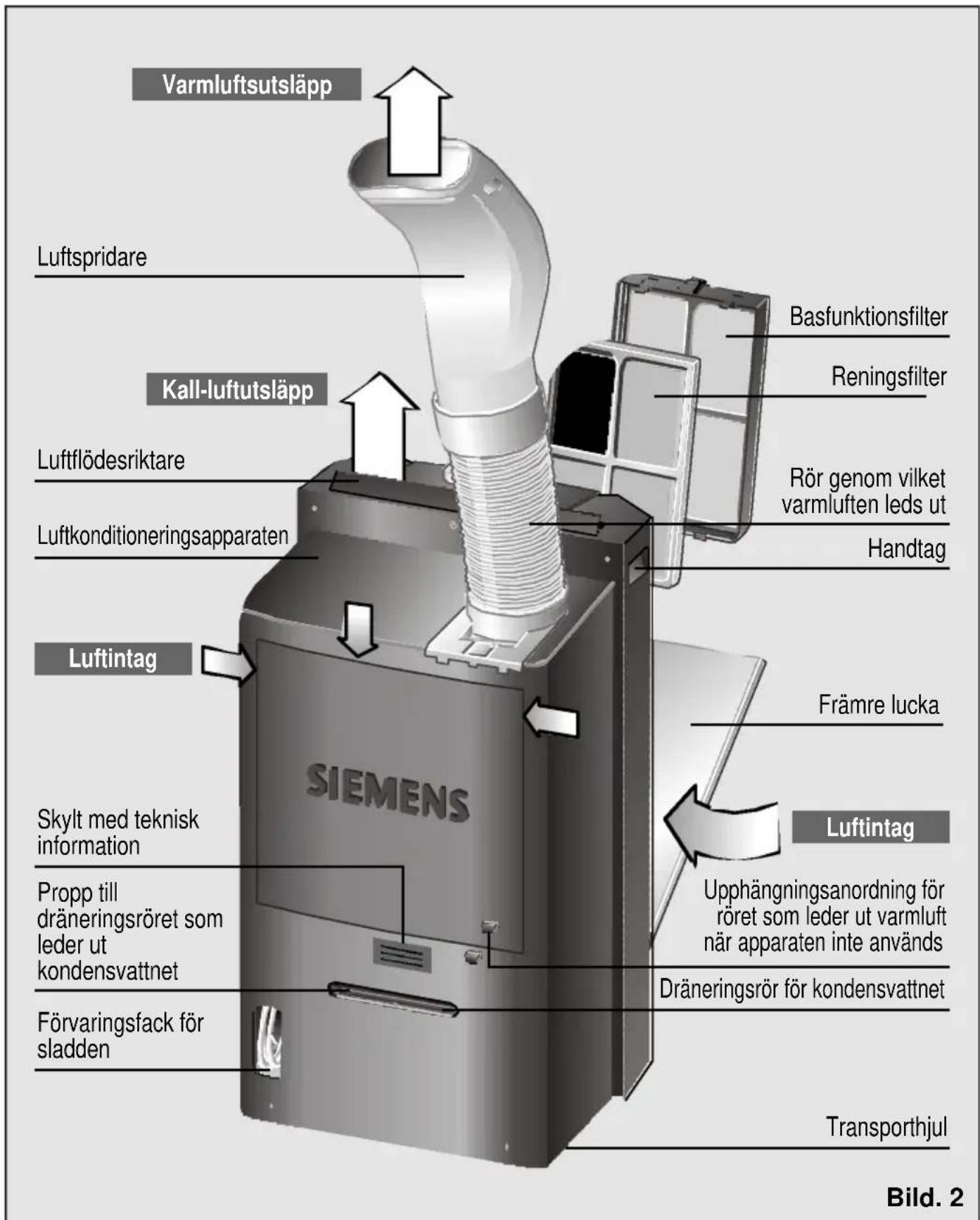

Beskrivning av apparaten

Beskrivning av tillbehören

	Fasthällar- Basfunk- Renings- Aktiv vägg- Tillbehör anordning funktions filter dubbel- genomforing für (Sugkopp) filter filter fönster- skjutdörrArt. No: Art. No: PA10000Z
PA19000M	✓	✓	✓	●	●	★
PA18100M	✓	✓	✓	●	●	★
Mättung min / max (längd x bredd) cm.					Ø vägg 10,5	70x10/205x10

Tillbehör som ingår: Dessa tillbehör levereras tillsammans med apparaten.
- Extra tillbehör: Dessa tillbehör kan anskaffas是从 auktoriserade markesverkstäd erller—from auktoriserade äterförsäljare.
^ Extra tillbehör: Dessa tillbehör kan endast anskaffas是从 auktoriserade markesverkstäder.

Förutsattninger

För att använda apparaten

Apparaten maste koplas till ett nat med spanningen 220/240 V och 50Hz , och till ett jordat uttag.
Apparaten skull skyddas med en 10 A trogsakring.
I handelse en forlangningssladd behover anecdas skullenna vara jordad, tvarsnittet per ledare skull varaminst 1,5 mm² och langden fär inte overstiga 25 m.
For forvaring av sladden finns ett specielt forvaringsfack pa apparatens baksida. Se Bild 2.
Se till att vatten aldrig trangler in i apparaten. Hall alltid luftintag och luftutslapp fria - se till att de inte tapps till.

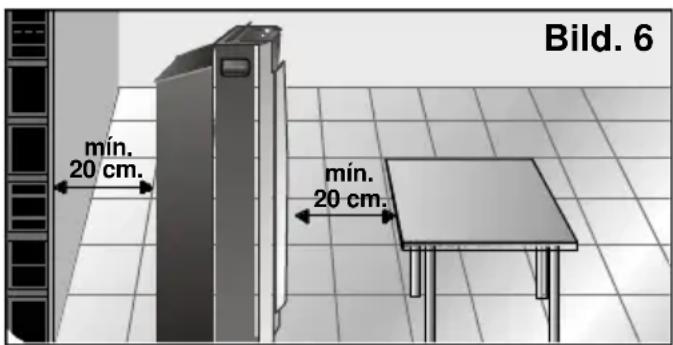

Av sakerhetsskal skull apparaten alltid stallas minst 20 cm fran narraste yta innan den kopplas pa, Bild 6.

OBS!

Om apparaten stängs av och sedan omedelbart sätts igång ivenkommen kommer kompressorn inte att starta forrän ungefär 3 minutes har forflutit. Denna fösening ar nödvändig for att apparaten skull fungera på ett korrekt sätt.

Undvik att komma i direkt kontakt med den luft som slapps ut genom luftutsläppsröret.

Forattflyttaapparaten

Apparaten ar forsedd med hjul for att underlätta dess forflyttning. For att ytterligare underlätta forflyttningen kan apparaten tippas nagot. Efter en forflyttning bor Du vanta minst en timme innan Du satter igang apparaten ingen.

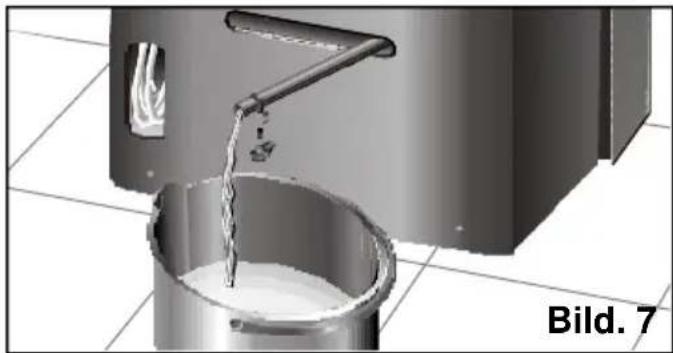

Innan forflyttning paborjas bör kondensvattnet i den interna vattenbehällaren tommas ut. För detta skall draineringsroret dras fram ur sitt forvaringsfack och proppen avlågsnas, Bild 7, sö att kondensvattnet kan rinna ut. Glöm inte att sätta på proppen igen och lögga tillbaka roret i sitt forvaringsfack.

Användarinstruktioner

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnas ett behagligt inomhusklimat.

Satt pa apparaten.
Placera mynningen på roret som leder ut den varma luften sa att varmluften hamnarutanfor lokalen. For att undvika onodigt buller och for att undvika att effektivitetensminskar maste roret placeras pa det satt som beskrivs pa Bild 14. Se ocksa kapitlet "Så leds den varma luften ut".

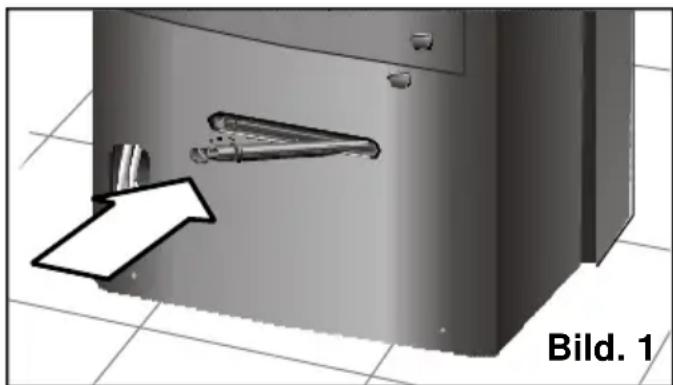

Kontrollera att proppen, Bild 1, ar ordentligt fstad på draineringsroret for att undvika att vatten rinner ut och bloter ner underlaget som apparaten star på.
Lyft upl luftflosdesriktaren pa apparatens ovensida. P a modellen PA18100M arenna luftflodesriktare inte forinstallerad. Se bild 25 i 26 kapitlet "Värme".

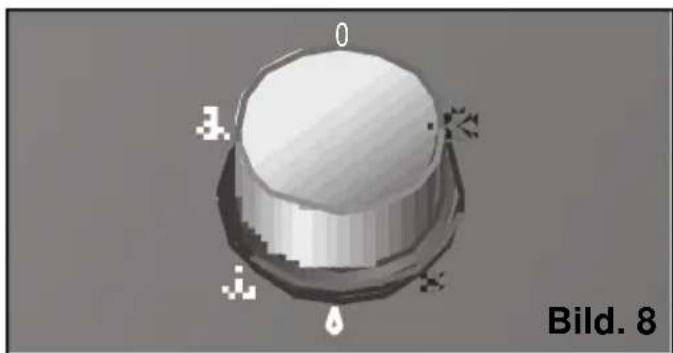

Välj Funktion: max luftkonditionering ellertyst luftkonditionering, Bild 8. (Funktionen "tyst luftkonditionering"innebar attluftgenomströmmingen i apparaten minskar.

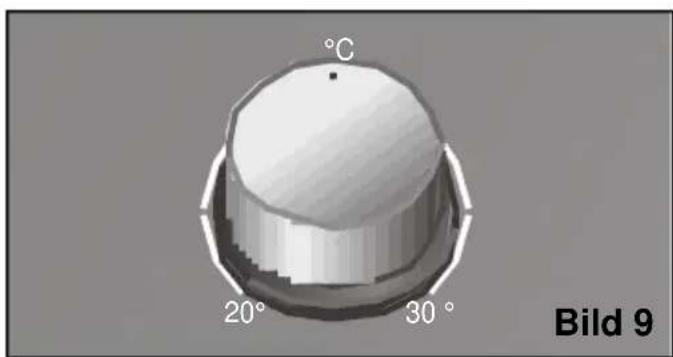

Ställ termostaten på önskad temperatur, Bild 9. När apparaten automatiskt har stängts av på grund av att termostaten reagerat maste temperaturen i lokalen stiga 23^ innan den, automatiskt, sätts igång iven.

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnas ett behagligt inomhusklimat.

När apparaten arbetar avdunstar en del av kondensvattnet och leds ut ur lokalen tillsammans med den varma luften genom det rör som apparaten utrustats med speciellt for detta ändamål.

När luftfuktigheten ar hog samlas kondensvattnet i den inbyggda behällaren. När detta vatten har natt en viss niva tands en indikationslampa, Bild 3, som visar att behällaren ar full och bör tommas. När detta sker slutar apparaten att kyla av luften och behällaren maste tommas i enlighet med det som anges i kapitet som behandelr forflyttning av apparaten.

Du bor stanga av apparaten nar behallaren skall tommas.

OBS!

After det att Du stängt av apparaten bör Du vänta ungefär 3 minutes innan Du satter igång den iven. Detta ar nödvändigt for att kompressorn skall kunna starta iven och for att apparaten skall fungera på rätt sätt.

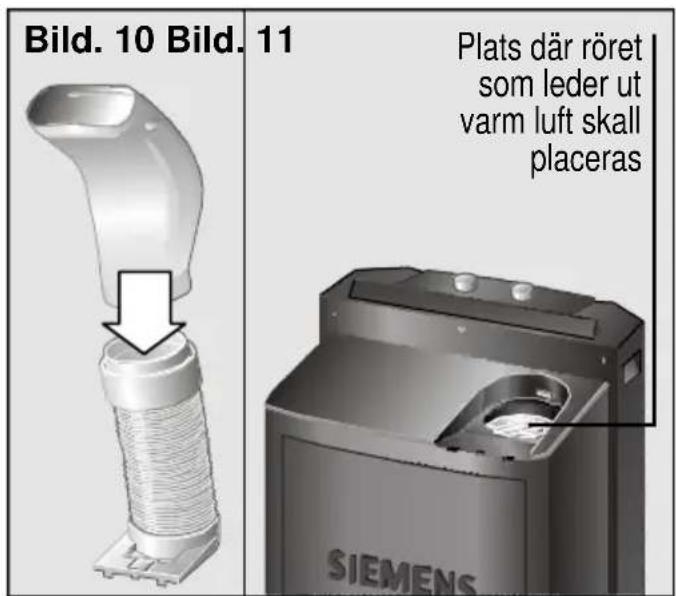

Så leds den varma luften ut

Placering av rör, somt tillbehör, som leder ut den varma luften.

Fäst roret som skall leda ut den varma luften pa den plats som for detta andamål finns pa apparatens övre bakre del, Bild 11.

For att roret som skull leda ut den varma luften skull kunna fasas pa ratt satt skull rorets fcastanordning skjutas pa plats (enligt pilarna pa Bild 12).

När roret som leder ut den varma luften sitter på plats skall luftspridaren sattas på, Bild 10.

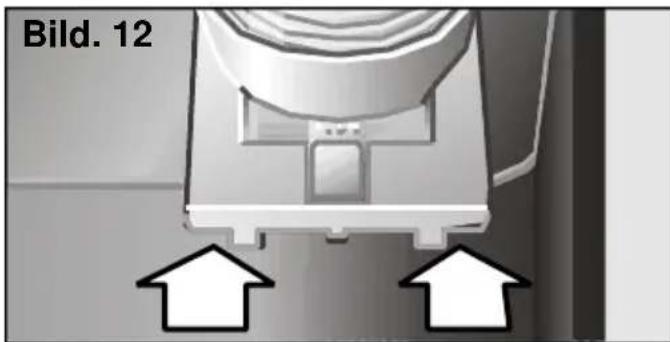

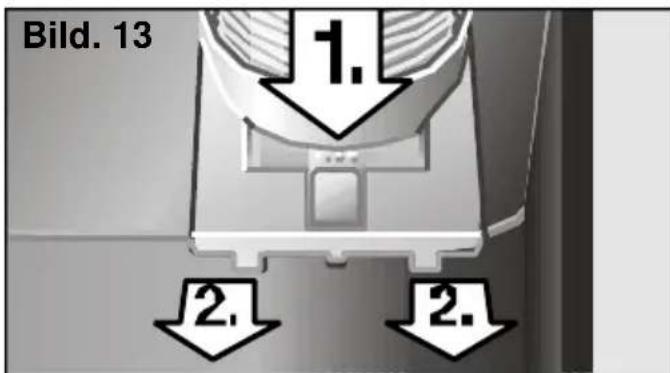

For att avlagsna roret fran apparaten maste Du trycka pa fliken dar det star "Push" (Bild 13, 1.) och skjuta fcastanordningen utat. (Bild 13, 2.).

Flyttbar installation

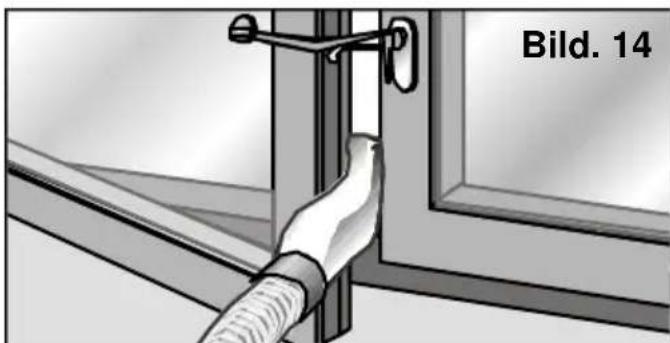

Oppna fönstret en aning och fasp luftspridaren mellan fönstret och karmen.
Stang fönstret sa mycket det gär och häll det pa plats med hjälp av den fasthällaranordning (sugkopp) som, for detta andamål, finns med som tillbehör, Bild 14.

Användarinstruktioner

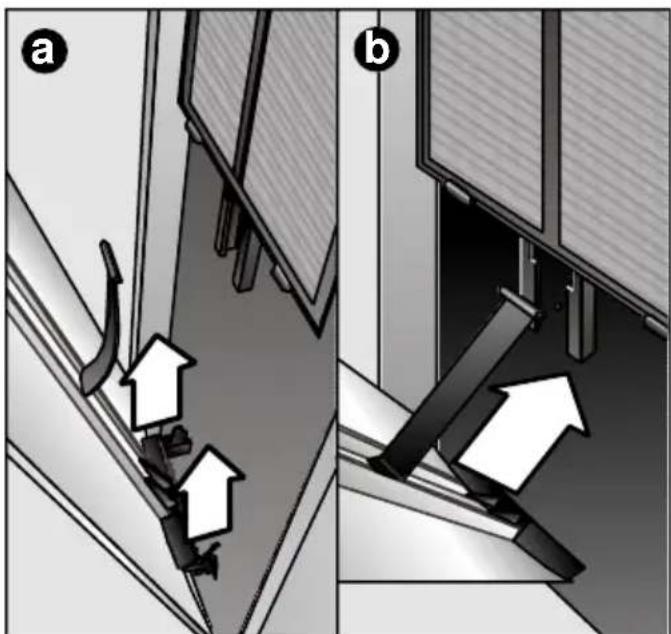

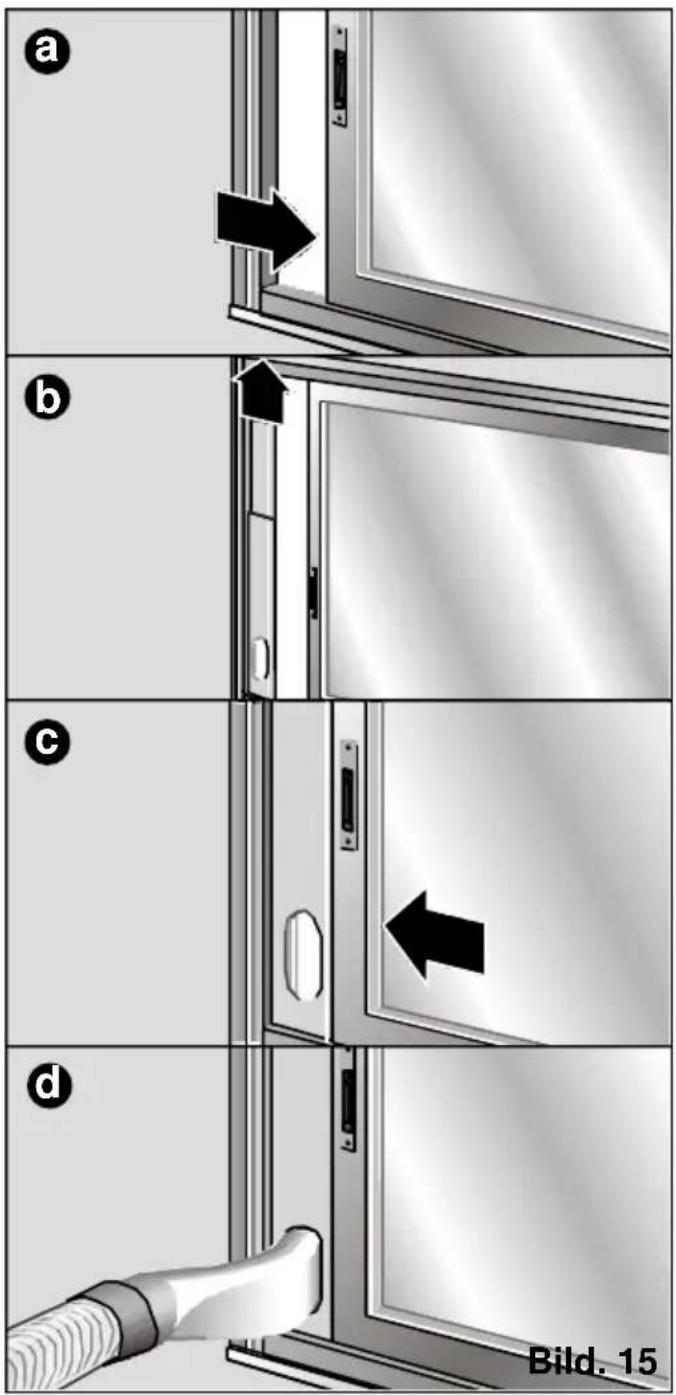

• Du kan också använda specialtillbehöret für skjutfönster/dorr (läs mer om detta i det kapitel som behandelar tillbehören) Bild 15: a, b, c, d. Detta tillbehör fungerar både für skjutfönster / och skjutdörrar.

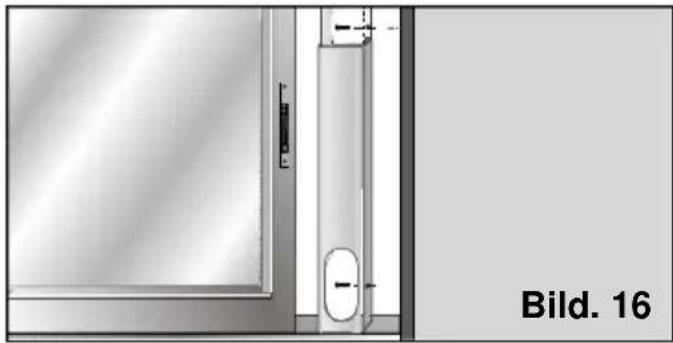

For att fasta detta tillbehör på fönstret/dörren har det forsetts med två hal. Med hjälp av två skruvar (foljer inte med) kan Du fasta tillbehöret på karmen eller vöggenutan risk for att tillbehöret rör sig eller faller ner, Bild 16.

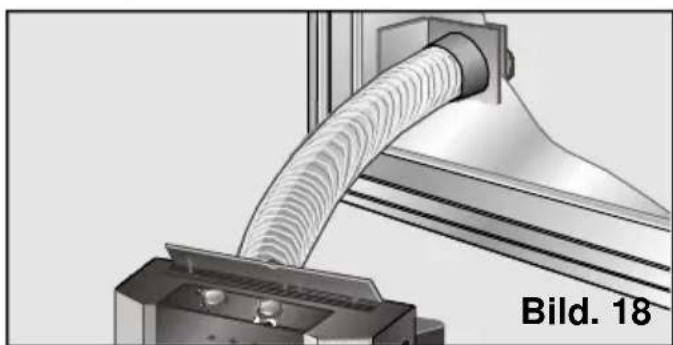

Fast installation

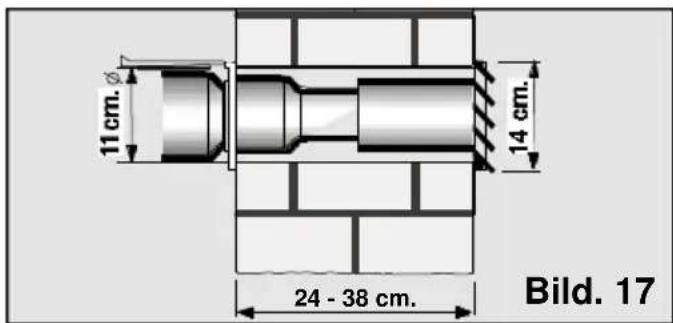

Den fasta installationen forvagg-genomforing / fönstergenomforing,se kapitlet "Beskrivning av tillbehören".

For att gora en fast installation dar den varma luften leds ut genom vagggen mas-te Du forst ta upp ett hal i vagggen och sedan montera tillbehoret for vagggenomgang, Bild 17.

Avlagsna sedan luftspridarmunstycket och fäst roret som leder ut den varma luften till detta tillbehör.
Om den fasta installationen skall goras genom ett fönster skall enbart den genomskinliga slutdelen anvandas. Hålet som skall skaras ut i fönstret skall ha en diameter på 10,5 cm, Bild 18.

Observationer:

Undvik att i onödan förlänga röret som leder ut den varma luften (max. langd 140 cm).

Användarinstruktioner

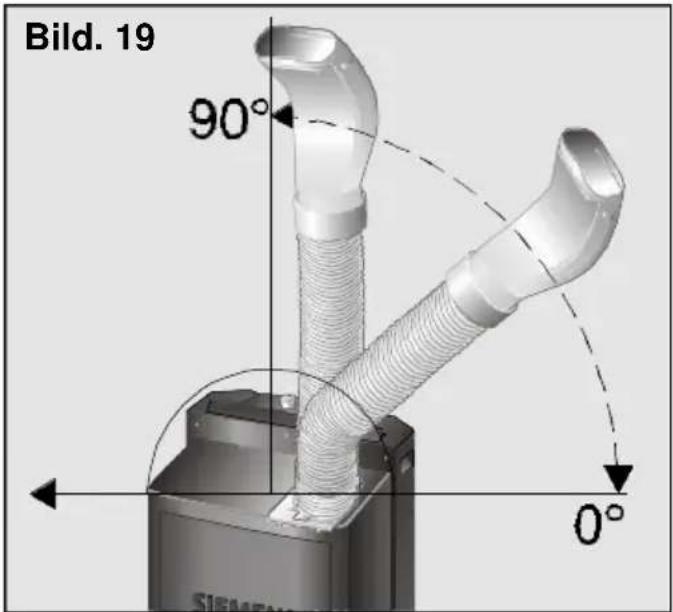

Se till att roret inte bojs i en alltfor snav vinkel nar Du satter det pa plats. Om det finns en skarp boj pa roretkommen detta att medfora att den varma luften inte leds ut pa ett effektiv satt och detta, i sin tur, medfor att apparaten forlorar mycket av sin avkyl-nings-formaga.

For att uppnå en maximal effektivitet när det gäller avkylning och samtidigt en minimal bullerniva bör roret placeras högre an själva apparaten. Bild 19.

Avfuktningsfunktionen

När avfuktningsfunktionen används minskar apparaten luftfuktigheten i lokalen samtidigt som luften renas.

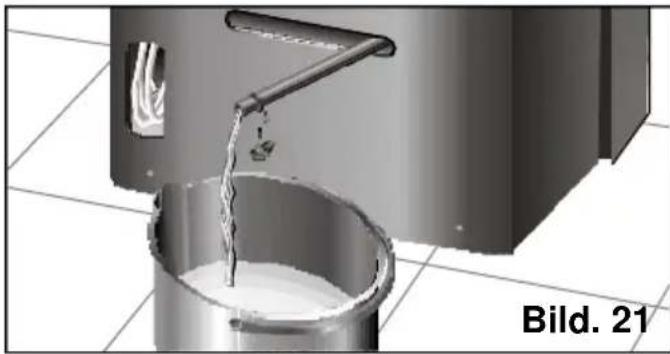

Ställett uppsamlingskärl vid rorets mynning och ta bort proppen sa att kondensvattnet kan samlas upp i karlet, Bild 21.

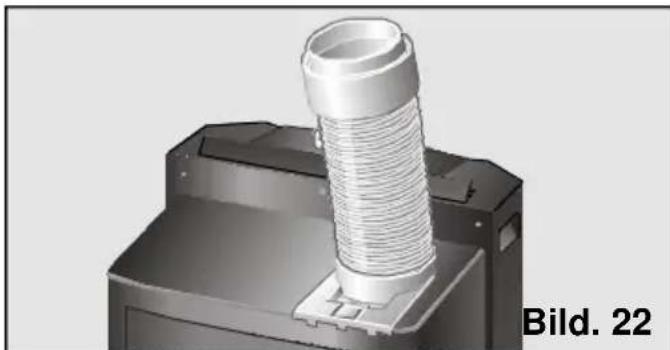

Avlagsna luftspridarmunstycket och placera roret for luftutslapp enligt det som framgår av Bild 22.
Du kan, om Du sā önskar, helt och hallet montera bort röret som leder ut den varma luften.

Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA18100M ar denna riktare inte Förinstallerad på apparaten. Se Bild 25 och 26 i kapitlet som behandelar apparatens värmefunktion.

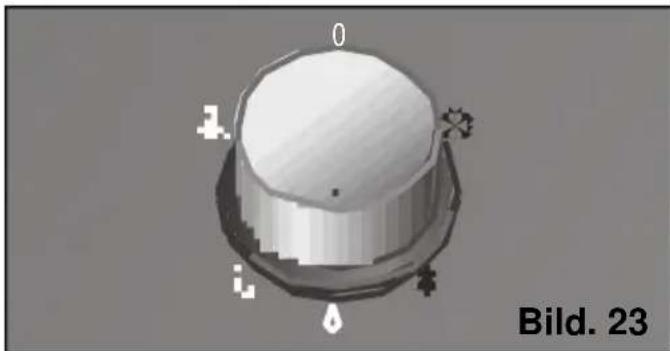

Välj Funktionen für luftavuktning med hjälp av Funktionsväljaren, Bild 23.

OBS!

Mängden vatten som luften avger kan - beroende på omgivningens luftfuktighet - uppgå till maximalt 36 liter per dygn. Se kapitlet "Teknisk informa-tion".

Glöm inte att satta tillbaka proppen på dräneringsröret Near Du byter Funktion igen.

Om Du glömmer detkommen det att rinna vatten ur apparaten nar den ar igang.

Kom ihåg att omgivningens temperatur mæste uppgå till minst 18^ for att apparaten skall fungera som luftavuktare.

Om Du valjerenna Funktion cirkulerar luften i lokalen genom apparaten (ventilation) och passerar darett reningsfilter.

Apparaten har att basfunktionsfilter och ett reningsfilter som avlågsnar:

• Pollen, bakterier och damm.

Placera roret som leder ut varmluft i somma position som for luftavuktning.
Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA18100M ar denna riktare inte Förinstallerad på apparaten. Se Bilder i kapitlet som behandelar apparatens värmefunktion.

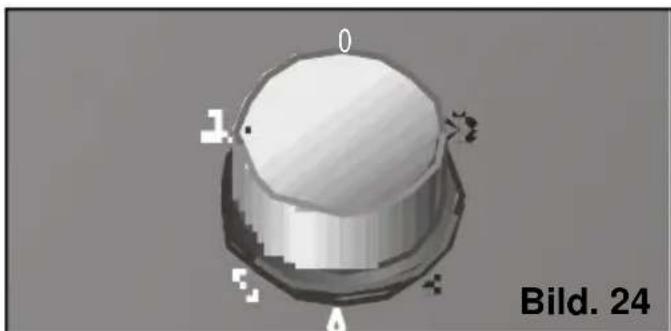

Välj reningshastighet: max luftrening ellertyst luftrening, Bild 24.

På de modeller)där det finns möjlighet att installera extra filter rekommenderar vi att ha dessa filter installerade oavsett vilken Funktion som valjs (kylning, avfuktning ellre rening av luften). Genom detta astadkoms en effektivare rening av luften.

När Du väljer denna Funktion varmer apparaten upp luften i lokalen till den temperatur som Du själv valt. Samtidigt renas luften i lokalen.

Koppla apparaten till elnätet.
Placera roret som leder ut den varma luften i samma position som for luftavuktning.

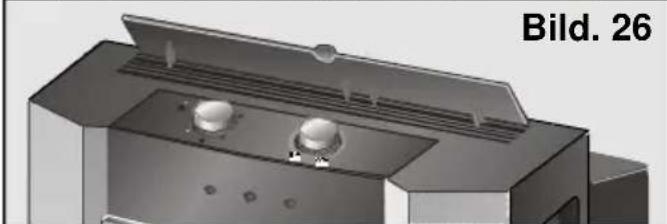

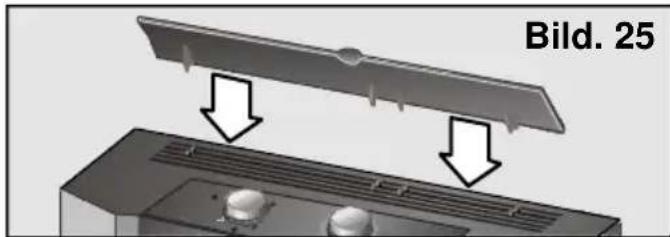

På modell PA18100M ar luftflödesriktaren inte forinstallerad på apparaten. För att förbätra fördelingen av luftflödet bör Du Först installerera detta tillbehör. Hur Du installerar denna del kan Du se på bilderna

Välj önskad temperatur med hjälp av termostaten. När den valda temperaturen har upp-nàts stängs apparaten automatiskt av. När temperaturen har sjunkit ungefär 2-3°C startar apparaten, automatiskt, igen.

OBS!

Tapp aldrig till apparatens luftintag och/eller luftutslapp.

Av sakerhetsskal bor elsladden alltid dras ur vaggkontakten innan apparaten rengors.
Apparaten rengörns med en trasa ella svamp, Ijummet vatten och ett milt rengöringsmedel.
Använd aldrig hett vatten (varmare an 40^ ), blekmedel, bensin (varken kemiskt ren ellersadan som anvands till bransle), fratande amnen, HARDa borstar aller skurmedel och se till att vatten inte tränger in i apparaten.
Tvatta aldrig apparaten med hjalp av en vattenslang.

Rengöring och byte av reningsfilter

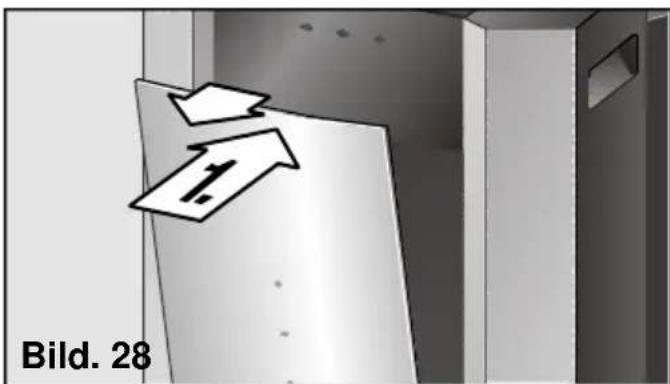

For att komma at reningsfiltret när det skall bytas maste Du öppna luckan på apparatens framsida (Du behöver inte ta bort den). Luckan öppnas automatiskt om Du trycker på dess övre del. Luckan öppnas fram till ett visst sakerhetslägeutan att den faller av, Bild. 28.

Alla modeller har att basfunktionsfilter for luftrening och detta filter maste rengoras med jämna mellanrum, Bild 29. Vid rengöring tar Du ut filtre tgenom att trycka pa det fjadrande clips som finns pa dess ovensida, Bild 30. For att gora rent filtre racker det med att Du haller det under rinnande vatten och sedan torkar det innan Du satter det tillbaka igen.

Tvättbart basfunktions filter

Bild. 29

I basfunktionsfiltret på dessa modeller finns ett reningsfilter inbyggt.

For att detta reningsfilter skull kunna utfora sitt arbete pa ett korrekt satt maste det bytas en gang per ar.

(Dessa tillbehör kan köpas hos Din äterförsäljare eller hos auktorisade markes-verk-städer). Se kapitlet som behandelar apparatens tillbehör.

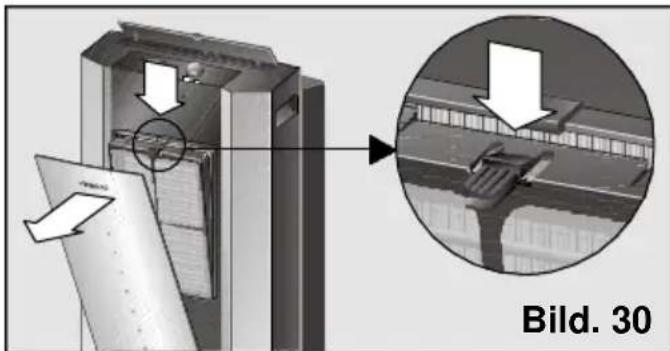

Avlagsna basfunktionsfiltret ur apparaten, Bild 30.
Placera reningsfiltret i basfunktionsfiltret pa det satt som visas pa Bild 31.
Installera filteruppsattningen i apparaten genom att placera de undone piggarna i de hal som finns pa framsidan av apparatens holje;tryck sedan pa det fjadrande clipset pa filtrets ovre kant till dess att Du hor ett "klick" - detta "klick" be-tyder att filteruppsattningen blivit ratt installerad.
Stang apparatusens framre lucka.
Montera alltid enbart en enda filteruppsattning i filterhällaren sa att apparatens avkylningskapacitet inte gär forlorad.

Observation

For att undvika att apparatens främre lucka ramlar av och östadkommer skador på

personer och/eller foremål har dessa modeller en sakerhetsspparr som begränsar möjigheten att öppna luckan. För att underlättä byte och/eller rengöring av apparatens filter kan Du avlågsna luckan helt genom att dra den kraftigt framål/utål nr den star i öppet lage. När detta ar gjort, eller om luckan av nagon annan anledning tagits bort, skall Du folja dessa instruktioner nr den Du vill satta luckan på platsigen:

1^ Lyft luckan till dess att de undre faspener frn apparaten, (Bild. 32: a).
2^ Placera plastclipset i den T-formade springan pa apparatens framsida och lát luckan glida ner till dess att sakerhetslaget uppnàts, (Bild. 32: b).

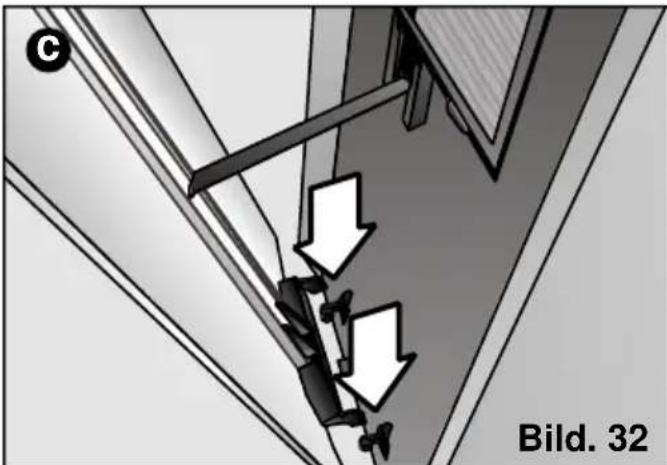

3° Placera luckans undre piggar pa avsedda plats pa apparatens framsida for att det plastclips som omnamns i punkt 2 inte skall kunna glida ur sin plats, (Bild. 32: c).

När detta ar gjort bör Du kontrollera att luckan sitter ordentlich på plats och interramlar av när den öppnas på nytt (den skall stanna i sakerhetsläge). Om detta inte ar fallet maste Du ta om punkterna 1^ och 2^ .

Sà Förvarar Du apparaten

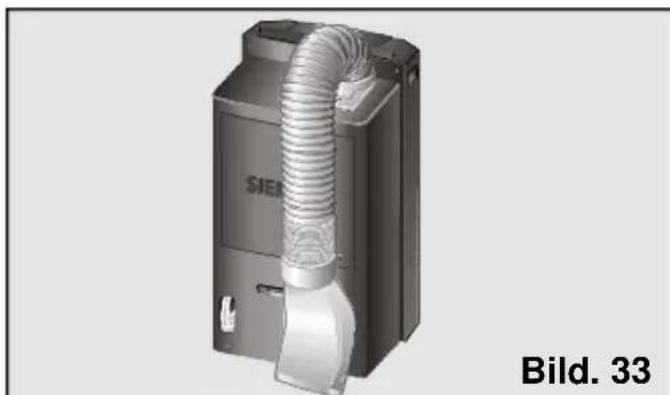

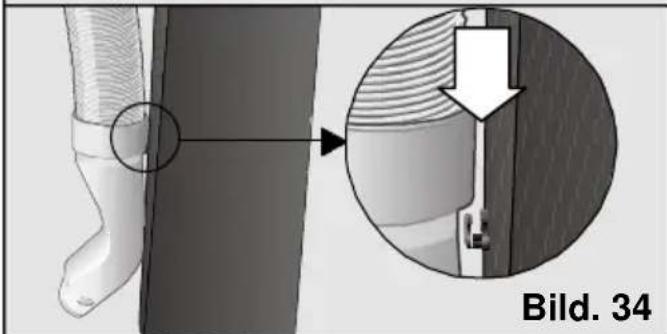

Vid slutet av varje sasong bör Du placera roret som leder ut varmluften i lage forforvaring. Om Du gör det tar apparaten upp minre plats.

For att gora detta bojer Du roret mot apparatens baksida och fester det vid apparaten med den speciella hallare som finns pa luftspridaren, Bild 33 och 34.

Innan Du satter igang apparaten i början på en sasong

Rengor luftfiltret.
Rengor sedan apparaten holje och galler om det ser ut att behovas.

Allmänt om Funktionen

Vad gör Du om ...

... apparaten inte fungerar ...

□ kontrollera att sladden sitter i vagguttaget.
□kontrolera att funktionsvaljaren inte star i lage "inaktiv" ●.
kontrolera att det verkligen finns strom i lokalen och/eller att det inte gatt en sakring.
stall termostaten pa en lagre temperatur.

... apparaten inte fungerar och indikationslampan - som visar att kondensvat-tenbehällaren ar full - lyser ...
placera apparaten på en plats)där underlaget ar plant. Om indikationslampan fortssatter att lysa maste kondensvattenbehällaren tommas (se instruktioner i kapit-let som behandlar luftkonditionering).
... apparaten inte kyler luften tillräckligt ...
□ kontrollera att kopplingshylsorna mellan roret som leder ut varmluften och apparaten samt mellan roret och luftspridaren sitter ratt.
kontrolera att roret som leder ut den varma luften inte ar alltfor skarpt bjo'd och att dess langd inte overstiger 140 cm.
- kontrollera att proppen på dräneringsröret sitter på.
□ placera fasthällaranordningen med sugkoppen på sändant satt att fönsterspringan blir sö liten som möjligt.
dra ner rullgardiner aller persienner for att undvika att solstrålarna nr likalen.
... Du upptäcker vatten på kontrollpanelens galler eller)där basfiltret ar installerat ...
□ detta har att gora med apparatens normala Funktion och ar inget att oroa sig for.

Allmant om buller och oväsen

... apparaten väsnas alltfor mycket ...

Det finns två sorters ovåsen - ett normalt buller som uppSTAR när apparaten ágång och den sortens buller som ár lätt att avlågsna. Nedan beskriver vi nagra av dessa bullerfenomen sà att Du själv lätt kan avgöra vad som Förorsakar dem.

Ett porlande ljud. Detta ljud uppstar genom att vatten pumpas runt i appa-raten for att pa sa vis oka dess effektivitet.
Ett viskande ljud. Detta ljudkommen fran kompressorn nar den arbetar.
Ett visslande ljud. Detta ljud uppstår dà det flytande frysmedlet passerar appara-tens tunna rör narrkompressorn ar igäng.
Ett elektroniskt klickande ljud. Detta ljud uppSTAR antingen da pumpen satter igang erer stangs av ellr narr apparatus stermostat gar pa ellr av.

Buller som latt kan avlagsnas

□ kontrollera att roret som leder ut den varma luften ar ordentlich faspad vid apparaten. Kontrollera ocksa att eventuella tillbehör, t.ex. luftspridaren, sitter ordinligt på plats.
kontrollera att luftintag och luftutgångar inte ar tilläppta.
kontrollera att apparaten inte stared att denkommen i kontakt med mobler och/eller annan inredning. Kontrollera ocks att den luft som apparaten skickar ut inte ar riktad direkt mot dessa sa att bullernivan okas.

Vid andra fel på apparaten måste eventuella reparationer alltid utföras av en specialiserad tekniker. Ta kontakt med Din Återförsäljare och/eller dennes kundservice eller, om möjligt, med vårt nat av markesverkstäder.

Teknisk service

Om Du after att ha Last instruktionerna om anvandning och installation, särskilt det som stared i kapitlet "Betänkanden...", apparaten inte fungerar, sökom ihag att varat Tekniska Servicenät stared till Ditt forfogande.

När Du kommunicerar feletör Du ange Din apparats modell (E-NR) och fabrikationsnummer (FD), som du finner på plattan med karakteristika, Bild 2.

Garanti

I varje land gäller villkor För garanti som bestämts av de motsvarande
Distributionsbolagen. För fler detaljerör Du vända Dig till distributoren)där du köpte Din apparat och uppge modell och fabrikationsnummer.

För vilken intervention som helst som uppkommer under garantin, ár det oumbärligt att visa upp apparatens kvitto.

Teknisk information

Modell PA19000M PA18100M
El-förbrukning vid max effekt (W)* 975 975
Avkylningskapacitet (W)* 1900 1800
Avfuktningskapacitet (I/dag) 36 36
El-förbrukning vid uppvärmning (W) - 1800
Säkring (A)	10 10
Energieeffektivitet (bokstav) D D
Verkningsområden
- Avkylning (min./max. °C)	20 - 35	20 - 35
- Avfuktning (min./max. °C)	18 - 35	18 - 35
(*) I enlighet med norm EN14511

Innhold

Miljøvern
