MANUAL DE UTILIZADOR PA18100M SIEMENS

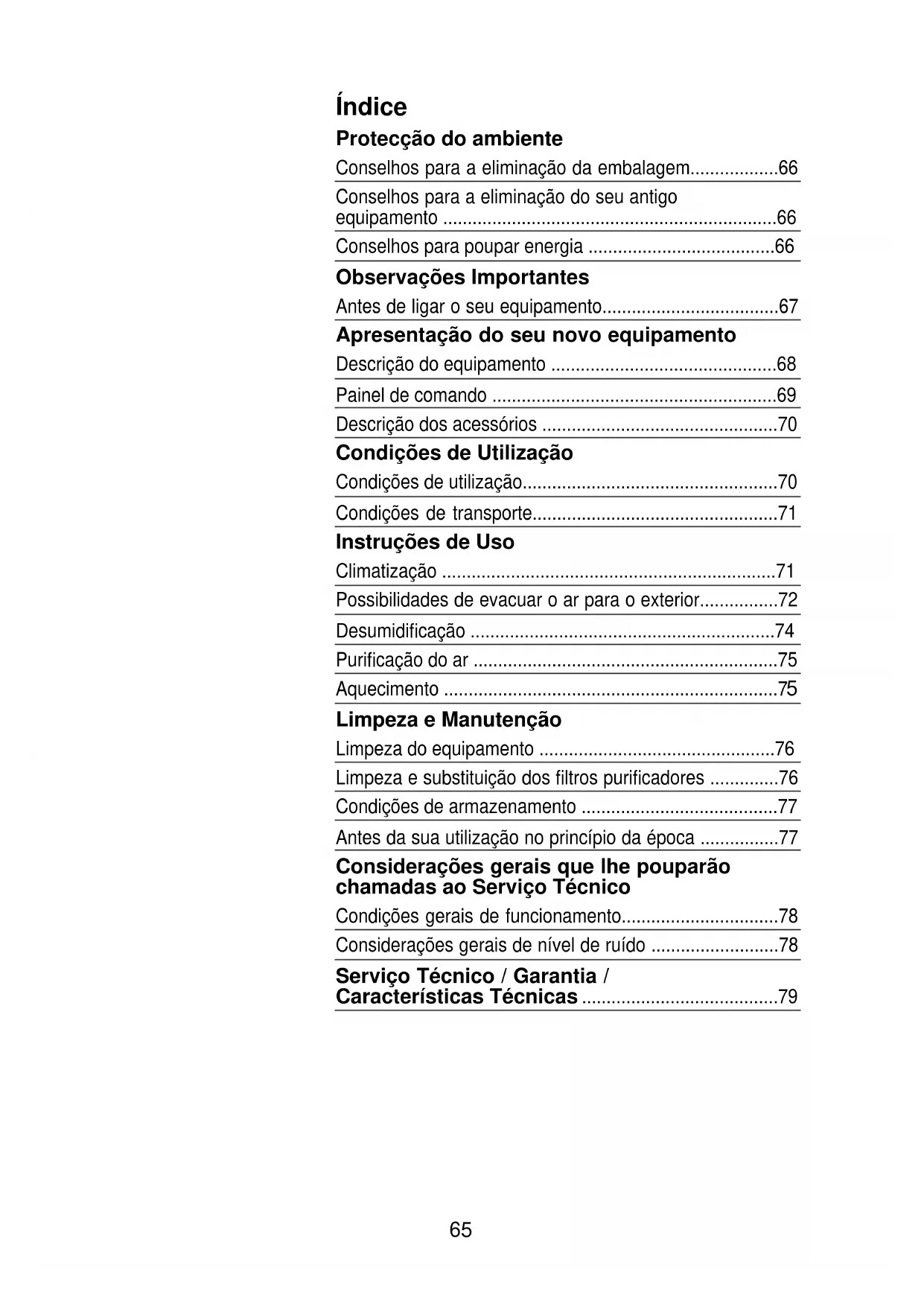

Proteção do ambiente

Conselhos para a eliminação da embalagem. 66

Conselhos para a eliminação do seu antigo equipamento 66

Conselhos para poupar energia 66

Observações Importantes

Antes deligaro seu equipamento. 67

Apresentação do seu novo equipamento

Descrição do equipamento 68

Descrição dos acessórios 70

Condições de Utilização

Condições de utilizesação. 70

Condições de transporte. 71

Instruções de Uso

Climatização 71

Possibilidades de evacuar o ar para o exterior. 72

Desumidificacao 74

Purificacao do ar 75

Aquecimento 75

Limpeza e Manutenção

Limpeza do equipamento 76

Limpeza e substituição dos filtros purificadores 76

Condições de armazenamento 77

Antes da sua utilização no princípio do epoca 77

Considerações gerais que Ihe pouparão chamadas ao Servico Tecnico

Condições gerais deestrutura 78

Conselhos para a eliminação da embalagem

Respeite o ambiente quando se dispuser a eliminar a embalagem do seu equipamento.
Os)nossos produits embalam-se cuidadosamente para o transporte. Todos os materiais realizados na embalagem são respeitosos para com o ambiente (-
Reciclando a embalagem, contribui por umazo para um menor consumo de materias primas e por除外, para reduzir o volume das lixeiras.
- Contribua de um modo eficaz para a proteção do ambiente atraves de administração correcta da embalagem; para也是如此, leve-a ao centro de recolha da sua Camara Municipal mais proximo. Se ele a ACEitar, también poderá devolver a embalagem ao commerciente que Ihe vende o equipamento.

Conselhos para a eliminação do seu antigo equipamento

Desligue o equipamento da rede e corte o fio de ligação.
Os equipamentos levam materiais reciclaveis que podem ser recuperados, paraLEM de materiais perigosos (como metais pesados ou fluidos refrigerantes) que podem provocar a contaminacao do solo ou da atmosalera. Contribua activamente para a protecao do ambiente certificando-se de que o seu antigo equipamento e eliminado de forma respeitosa em termos ambientais. Para isso, entrega o equipamento num centro oficial de recolha ou recuperação de materiais (a sua Camara Municipal informalo-à onde se encontra o punto de recolha mais proximo). Os equipamentos contem liquidos refrigerantes que devem ser eliminados em conformidade com os regulamentos vigilentes.
Este aparecido está marcado em conformidade com a Direcita 2002/96/CE relativa aos resíduos deequipamentos

elétricos e electrónicos (waste electrical and electronic equipment - WEEE). A directa estabeije o quadro para acriação de umsystema de recolha e valorização dos equipamentos usados valido em todos os Estados-Membros da União Europeia.

Conselhos para poupar energia

Durante a etapa de uso, o seu equipamento gasta energia, o que gera um impacte ambiental. Por isso, deve tentar melhorar a eficácia do equipamento e portanto reduzir oconsumo.

Desligue o equipamento de ar condicionado quando não o necessitar.
- Selezione una temperatura idonea. As temperaturas demassiado baixas levam consigo um alto consumo de energia.
Cologne o equipamento num lugar que esteja longe de possiveis fontes de calor (radiacao solar, etc.) e que disponha de uma boa circulacao de ar.
- Certifique-se de que o equipamento se instalara correctamente. No ar condicionado é possivel encontrar uma reducao do consumo de energia ate 30% reduzindo a entrada de calor no quarto atraves do uso de toldos, persianas ou cortinas nas superficies envidraças.
- Utilize os acessórios incluídos no seu equipamento, bem como os especialços que se descriver no capítulo "Possibilidades de evacuar o ar para o exterior", para reduzir ao máximo a passagem de ar do

Proteção do ambiente

exterior para dentro do quarto. Em caso de utilizesao de acessosios

• Para fazer uma reducao da eficiencia do seu equipamento e portanto um maior gasto energetico, aconseHA-se seguir as instruções de colocacao do tubo de evacuação de ar de acordo com as recomendaoes do fabricante (Ver "Possibilidades de evacuar o ar para o exterior").
  Evite formar curvas muito fechadas e alongar desnecessariamente o tubo expulsor de ar.
• Na evacuação do ar quente, no caso das janelas correções, instale o acessório que evita a entrada de ar quente do exterior e que melhorar a eficiência.
  Verifique que as unoes entre o tubo de evacuationdo ar e os aneis (colector e

difusor) está correctas. Ver "Possibilidades de evacuar o ar para o exterior".

Verifique que o difusor esteja colocado de tal forma que a janela possa ser fechada o maior possivel para fazer a entrada de ar do exterior.
- Certifique-se de que as janelas e saidas de ar não se encontrar obstruídas. Mantenhas limpas e isentes de sujidade, po e objects estranhos.
- Certifique-se de que os filtros que existem no equipamento esteyam limpos e instalados correctamente (ver "Limpeza e Manutenção").
No Verão, areje a casa quando o ar daRua está mais fresco (no princípio da manha e durante a noite).

Observações Importantes

Antes de ligar o seu equipamento

Leia o livre de instruções antes de utilizes o aparecido pela primaira vez. Contém informações importantes, não so para o uso, mas quando para a sua segança e manutençao.
- Conserve este livre de instruções. Eventualmente, poderá servir para outras Utilizadora.
- Não ponha um equipamento danificado em funcimento.
A montagem e ligaçao do seu equipamento devem ser efectuadas de acordo com as instruções de montagem e os regulamentos vigentes. Se não se respeitarem estas instruções, corre-se o risco deNDER a garantia.
Os)nossos equipamentos cumprem as normas de segurarva vigentes. So的技术icos competentes esta materia tem autorização para proceber a sua reparacao. Este em jogo a sua segurarva.

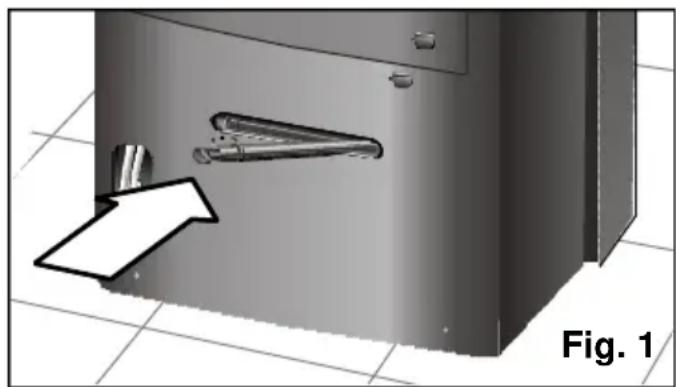

• Certifique-se de que o tampão de evacuação está bem introduzido, porque se pode ter desprendido durante o transporte, Fig. 1.

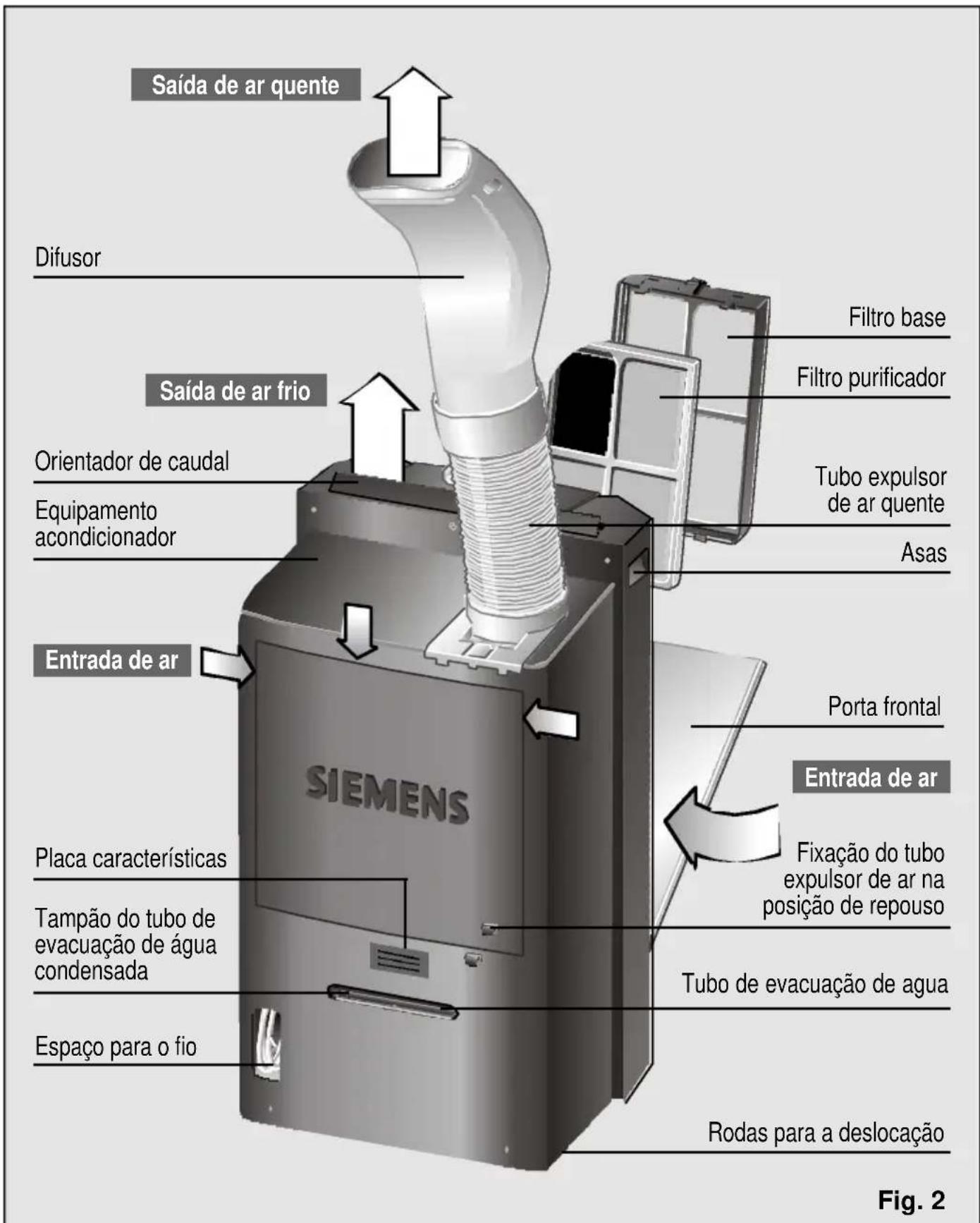

Descrição do equipamento

Apresentação do seu novo equipamento

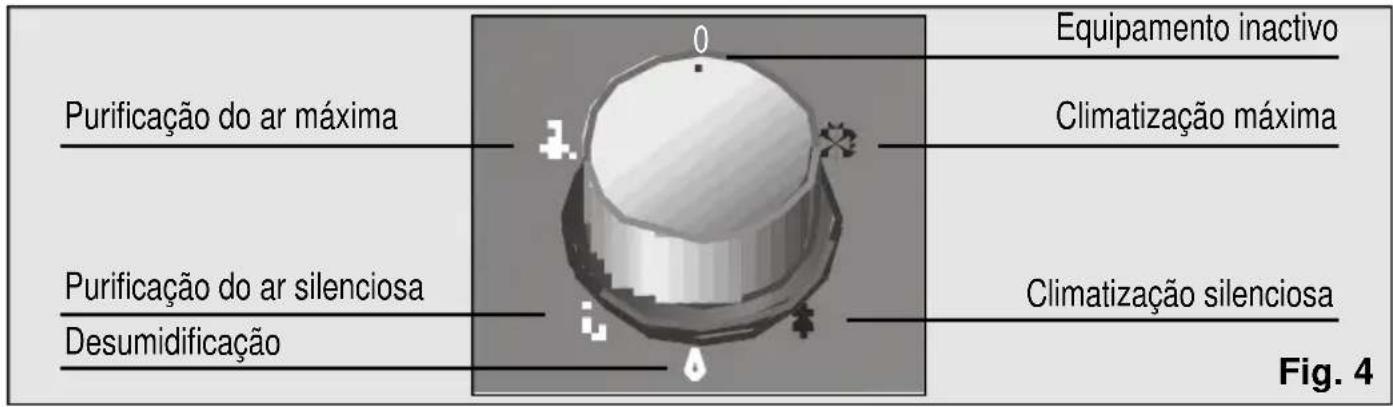

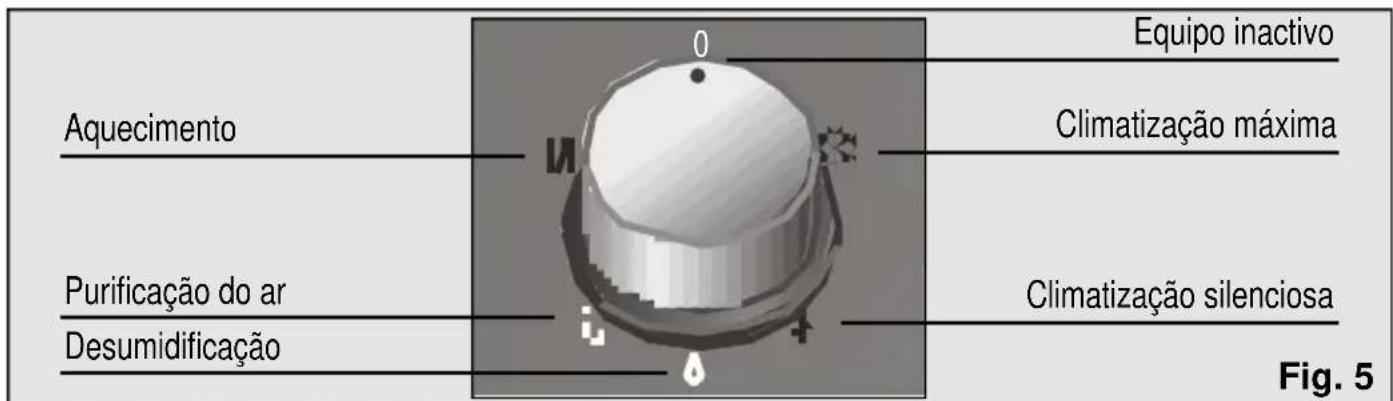

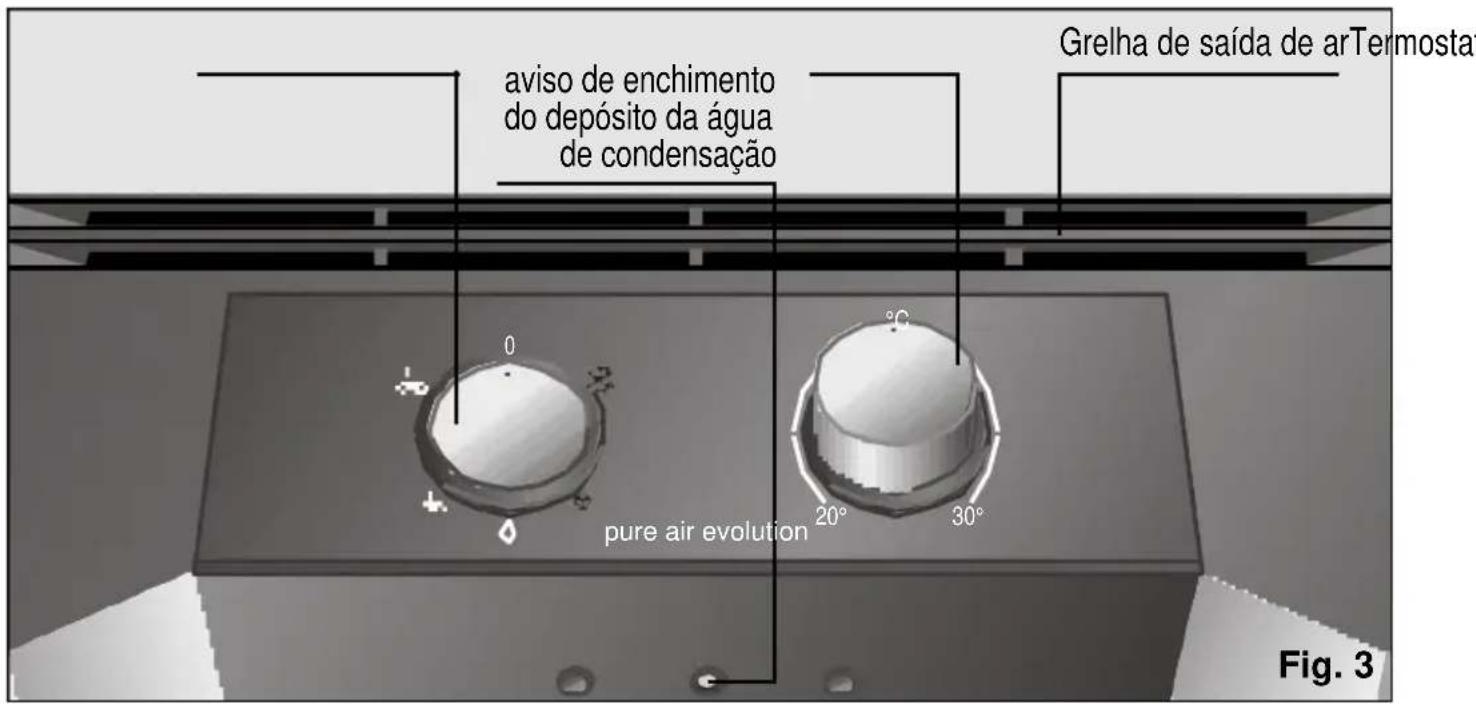

Painel de commando

Modelo PA19000M

Modelo PA18100M

Apresentação do seu novo equipamento

Descrição dos acessórios

	Ventosa	Filtro Filtrobase purificador duplo passagem/ terraco activo Pasajanela Art. No: Art. No: Art. No: PA10000Z PA11000Z 475075
PA19000M	✓	✓	✓	●	●	★
PA18100M	✓	✓	✓	●	●	★
Medidas aprox. min / max (comprimendo x ancho) cm.					Ø parede 10,5 70x10/205x10

√ Acessórios de série: Estes accesórios entrega-se com o equipoamento.
- Acessórios.optionais: Estes acessórios podem ser adquiridos no服务于umainhaque ou em distribuidores autorizados.
^ Acessórios.optionais: Estes acessórios são poder ser adquiridos no服务于 local de sua conta.

Condições de Utilização

Condições de utilizesação

Este electrodomestico deve ser ligado a rede a 220/240 V e 50 Hz, numa tomada com ligaao a terra.
Proteção por meio de um fusível de 10 A de aço lenta.
No caso de ser necessaria uma extensão, estadeeradisperdeligacaoataerra;a sua sequcao devera ser deleo menos 1,5mm^2 por terminal e o seu comprimento inferior a 25~m
O fio de ligaçao à rede eletrica dispoe de um alojamento na parte traseira do equipamento. Ver Fig. 2.
- Não permitta a entrada de água, nem tape as entradas e saidas de ar do seu equipamento.

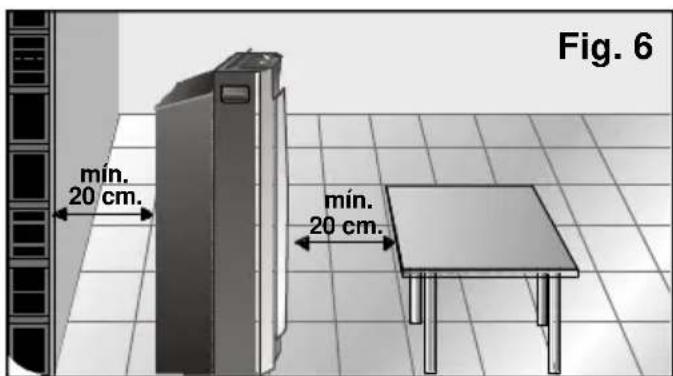

Por segurar, antes de ligar o seu equipamento é necessário que este esteja

separateptoolemos20cmdequalquer superficieproxima,Fig.6.

Atença!

Se por qualquer razão fosse necessário substituir o fio de ligaçao à rede eletrica por及其他 novo, a substituiçaodeer ser efectuada apenas por pessoal autorizzato do Servico Tecnico Oficial.

Condições de Utilização

Se o equipamento for desligado e tornado a ligar, o compressor volta a arrancar passados cerca de 3关键时刻. Este tempo é necessário para garantir o seu funcionacorrecto.

Evite entrada em contacto directo com o arexpulsado pelo tubo expulsor.

Condições de transporte

O equipamento dispõe de rodas para fazer a sua deslokacao. Se for necessario, pode inclina-lo para o deslocar mais fácilmente. Neste caso é conveniente esperar pelo menos uma hora antes de tornar a ligar o equipamento.

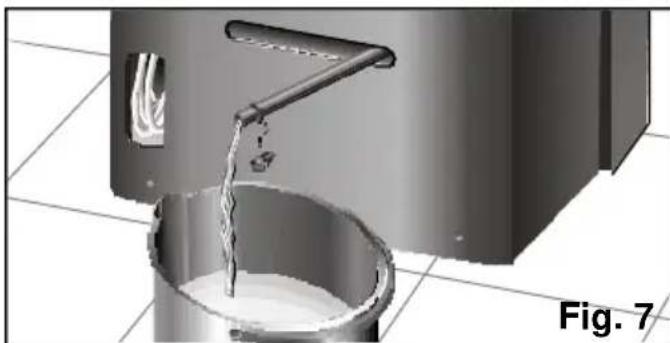

□ Antes, esvazie a agua de condensacao que se encontrar no deposito interno, retirando o tubo de evacacao de agua do seu alojamento e desmontando o tampao,

Fig. 7, para evacuar a agua que se formou. Depois de ter esvaziado o deposito, não se esqueça de colocar o tampão e o tubo no seu alojamento.

Instruções de Uso

Climatização

Nesta funcão o equipamento arrefece, purifica e desumidifica simultaneamente o ar do recinto, criando este modo um ambiente agradável.

Ligue o equipamento a rede eletrica.
Dirija o tubo expulsion do ar quente para o exterior. Para evaporar um ruído excessivo e a perda de eficiência, é necessário.positionar o tubo expulsion de ar conforme se descreve na Fig. 14. Ver capítulo "Possibilidades de evacuar o ar para o exterior".
Verifique que o tampão, Fig. 1, esteja situado no tubo de evacuaçao para fazer que a agua possa sair para o exterior, molhando a superficie de apoio.
Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PA18100M, este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 no capítilo "Aquecidonto".

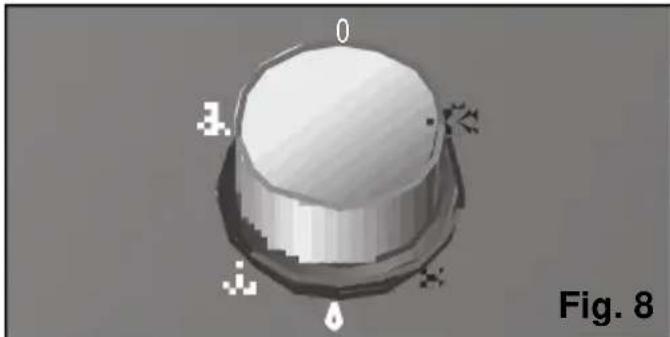

- Selecao a funcao de climatizacao maxima ou silenciosa 心 Fig.8.A funcao de climatizacao silenciosa diminui o caudal de ar do equipamento).

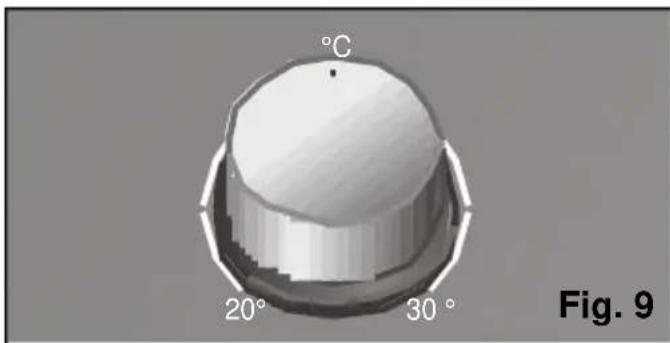

Cologne or termostato atemperatura desejada, Fig. 9. Se o equipamento se desligar automaticamente devido ao termostato, sera necessario esperar ate que a temperatura ambiente suba 2 - 3^ para que entre novamente em funcaoamento.

Instruções de Uso

Durante o acondicionamento, uma parte da agua condensada resultante evapora-se automaticamente e evacua-se para o exterior emconjunto com o ar expulsado, atraves do tubo expulsor de ar quente.

Em condições de mucha humidade, o equipamento acumulá água condensada no deposito interno. Ao chegar a um céto nível, o指示or luminoso, Fig. 3, acender-se-á. Isto indica que o deposito de água condensada está cheio e que é necessário esvazía-lo. Neste caso, o equipamento deixa de arrefecer e sera preciso evacuar a água conforme explicamos em "Condições de transporte", Fig. 7.

• Recomenda-se deslugar o equipamento durante a evacuação de água.

Atença!

Recordamos que(before de se ter desligado o equipamento, é necessário esperar cerca de 3 horas para que o compressor torne a arrancar. É o tempo necessário para garantir o Functionamento correto do equipamento.

Possibilidades de evacuar o ar para o exterior

Colocação do tubo expulsor de ar e dos acessórios no equipamento

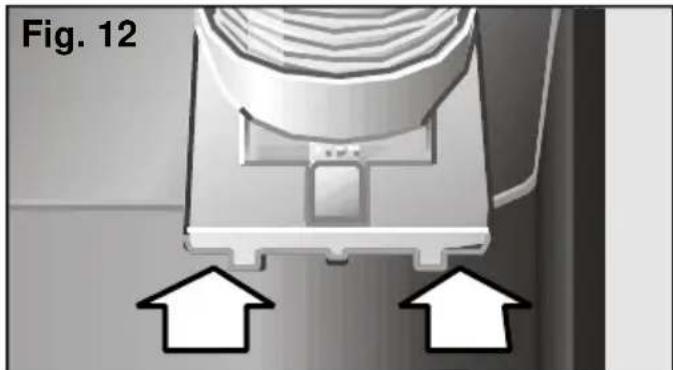

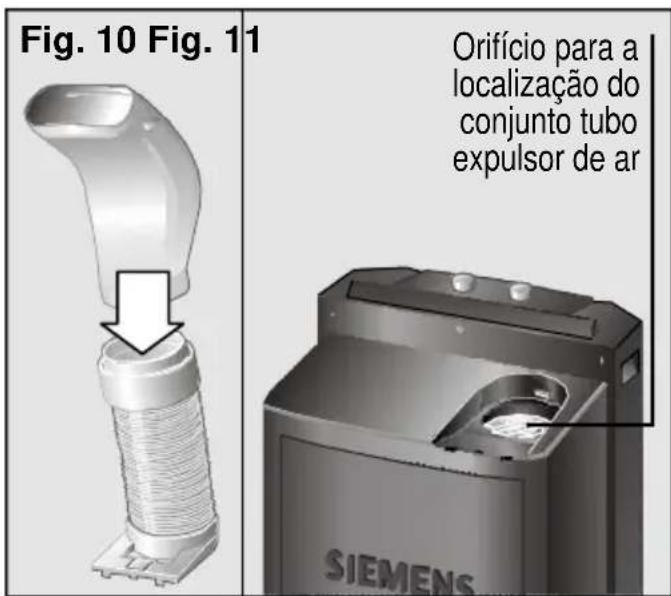

Cologne o Conjunto tubo expulsor de ar no orificio situado na parte superior traseira do equipamento, Fig. 11.

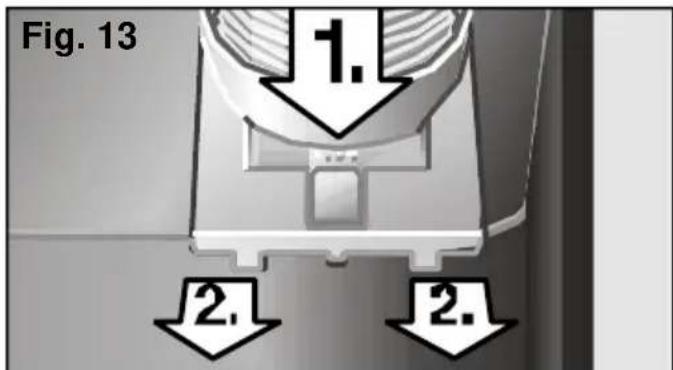

Para que o Conjunto tubo expulsor fique perfeitamente encaixado no orificio, é precisoDSLizar o anel no orificio positional (conforme indicam as setas da Fig. 12).

DepoS de ter colocado o Conjunto no equipamento, crescenta-se o difusor, Fig. 10 Parautar o Conjunto do equipamento é necessario premir a lingueta "Push" (Fig. 13, 1.) e deslizá-lo para fora, (Fig. 13, 2.).

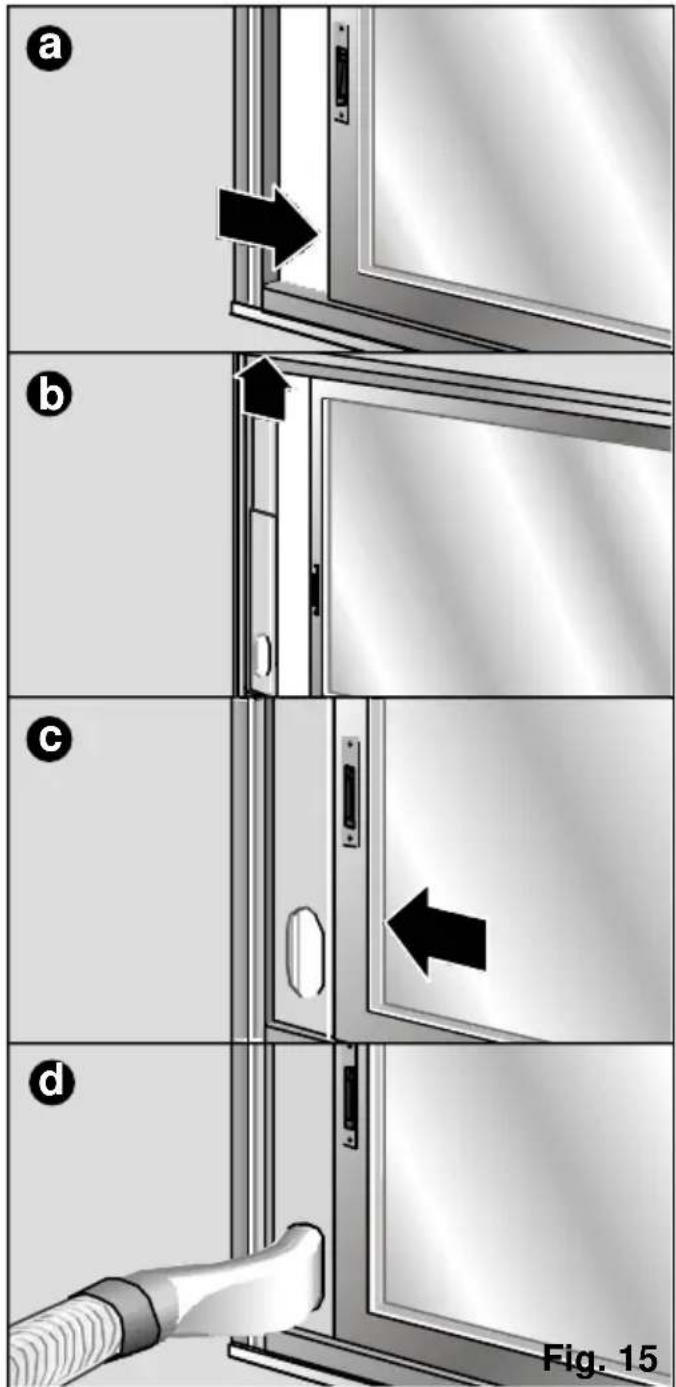

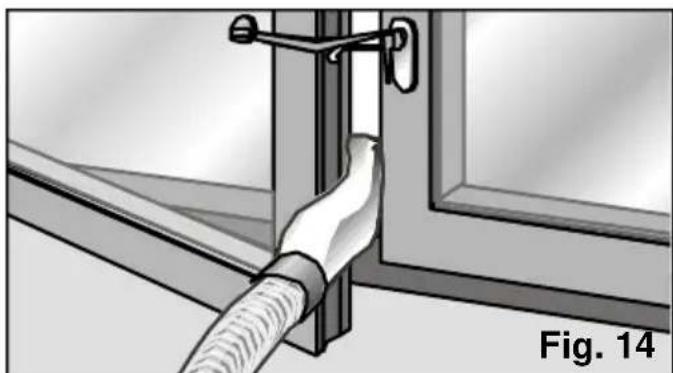

Instalação móvil

Abra a janela ligeiramente e introduza o difusor entre o batente e o caixilho.
□ Feche a janela o mais possivel e prenda-a com a ventosa fornecida, Fig. 14.

Instruções de Uso

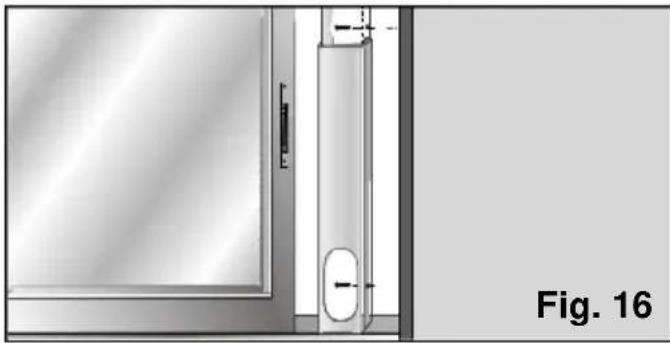

• Tentem se pode'utilizar o acessario de instalacao corredica janela / terraco (ver "Descrição dos acessórios"). Fig. 15: a, b, c, d. Este acessório serve tanto para janelas horizontais como para verticais / terracos.

• Para o poder fixar à janela / terrço, dispõe deinous orificios laterais. Por meio deinous parafusos (não incluíos com o acessório), outilizar poderá fixá-lo ao caixilho ou a parede sem perigo de que este se mova ou caia da sua posicao, Fig. 16.

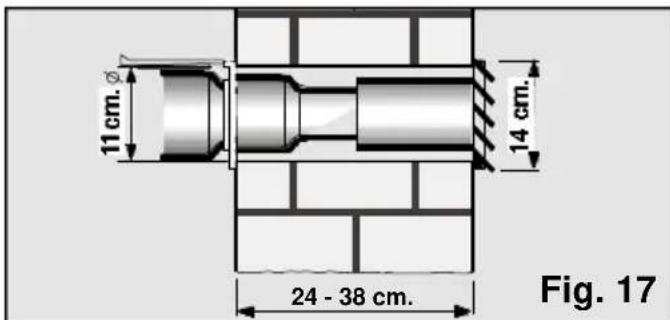

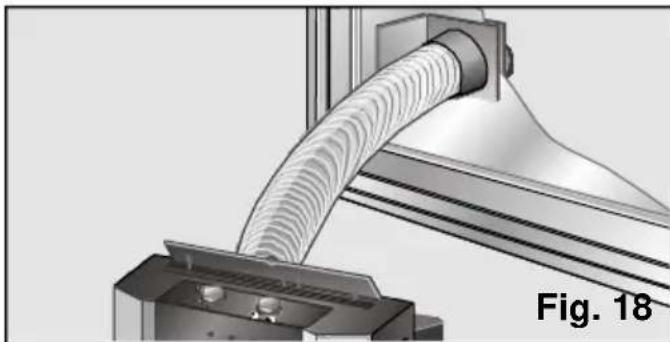

Instalacao fixa

Realiza-se usingo acessorio isolador de passagem /pasajanela.Ver "Descricao dos acessorios"

Para expulsar o ar quente atraves da parede é precisio efectuar um buraco na mesma para colocar o isolador de passagem, Fig. 17.

Retire o difusor e ligne o tubo expulsor de ar ao acessario.
Em caso de instalacao fixa atraves da janela, so se utilizes a peça terminal transparente do acessório, sentido necessario realizar um buraco no vidro com um diametro de 10,5 cm, Fig. 18.

Notas:

Não alongue desnecessariamente o tubo expulsor de ar quente (comprimento Tmaximo 140 cm).

Instruções de Uso

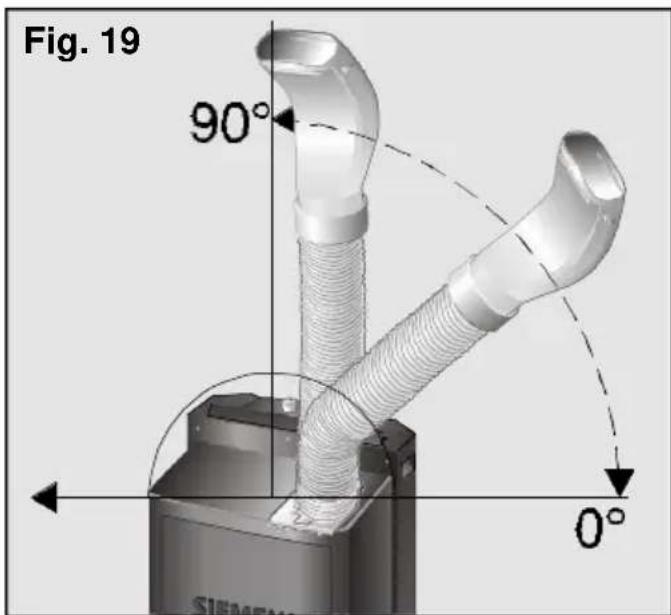

Quando se coloca o tubo não se devem realizar curvas muito fechadas. Caso contrário impede-se a saída adequada do ar quente, o que por sua vez pode significar uma redução da potência frigorífica e da performance.

Para alcancar a maior eficiência de climatização e o menoro nível de ruido é recomendavel colocar o tubo expulsor a uma alta superior à alta total do equipamento, Fig. 19.

Desumidificacao

Na posicao o equipamento reduz a humidade do ambiente e purifica.

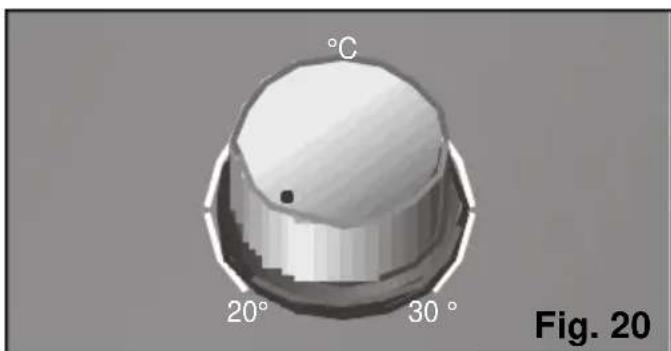

Coloque o termostato na posicao de temperatura minima, Fig. 20.

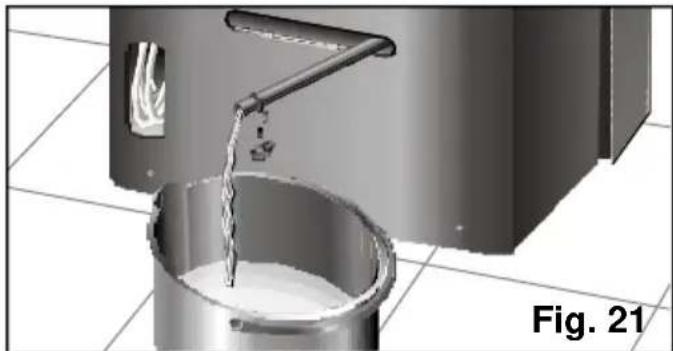

Situe um recipiente na saída do tubo eutar o tampão para apanhar a água condensada, Fig. 21.

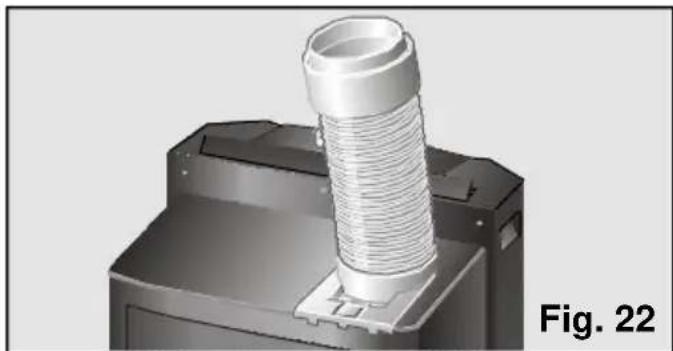

Retire o difusor e colocar o tubo expulsor de ar na posicao indicada na figura 22.
Se se quiser también é possível desmontar completeness o tubo expulsor.

Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PA18100M este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 do capítilo "Aquecidonto".

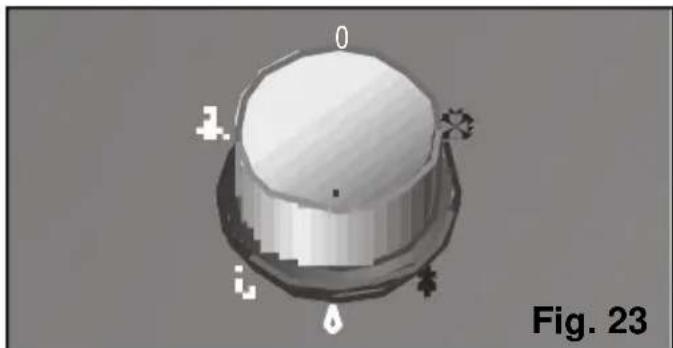

Selection a funcao de desumidificacao, no comando selector de funcoes, Fig. 23.

Atença!

A quantidade de agua desumidificada pode chegar no maior a 36 lotros cada 24 horas, em funcao das condições ambientais. Ver capitulo "Especificações Tecnicas".

Ao mudar de funcão não se esqueça de colocar o tampão ao tubo de evacuação da água, porque caso contrário, sairia água no momento em que o equipamento funcionale.

Tenha sempre em conta que para que o equipamento funciona, a temperatura ambiente tem de ser superior ou igual a 18^ .

Purificacao do ar

Nesta funcao recircula-se o ar para o interior do quarto (ventilação), passando-o por um ].滤ro purificador.

O equipamento leva um FILTER base e um FILTER purificador para evaporar: - Polens, bacteriias e po.
Cologne or tubo expulsor de ar na mesma posicao que no modo de desumidificacao
Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PA18100M este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 do capítulo aquecimento.

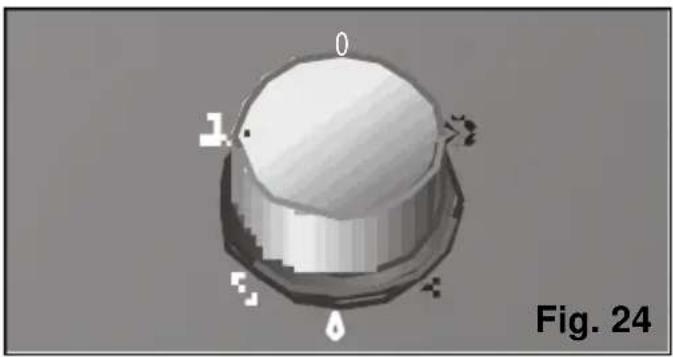

SeLECTIONA a velocidade de purificacao: maxima ou silenciosa, Fig. 24.

• Nos casos e modelos que os levem, recomendamosdeerar osfiltrosoptionalis instaladosindependente dafuncao selecionada(climatização,desumidificação, purificaçãodoar).Assimconsequiráuma maior eficáciapurificadora.

Aquecimento (apenas no Modelo PA18100M)

Na posicao 串串 o equipamento aquece o ar do\ quarto ate alcancar a temperatura desejada\ pelo'utilizar, ao mesmo tempo que purifica\ o ar do recinto.

Ligue o equipamento à rede électrique.
Coloque o tubo expulsion de ar da mesma maneira que na funcao de desumidificacao.

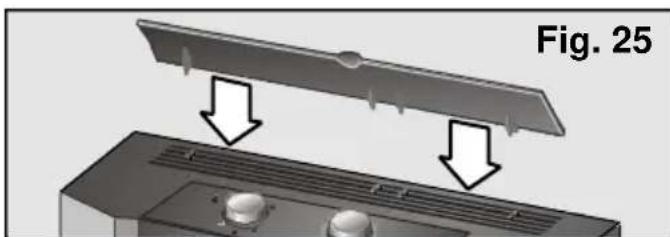

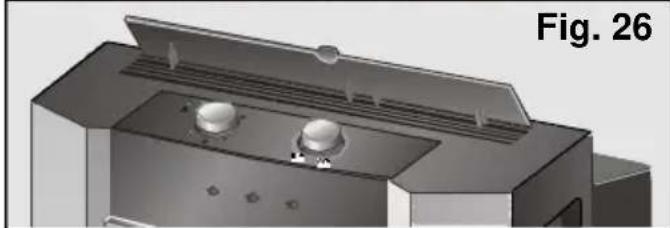

- Nos modelos PA18100M este orientador de ar não em instalado com o equipamento. Para uma melhor distribuição do caudal de ar, o fabricante recomenda a sua instalação prévia. O modo de colocação do orientador minha se nas figuras anexas.

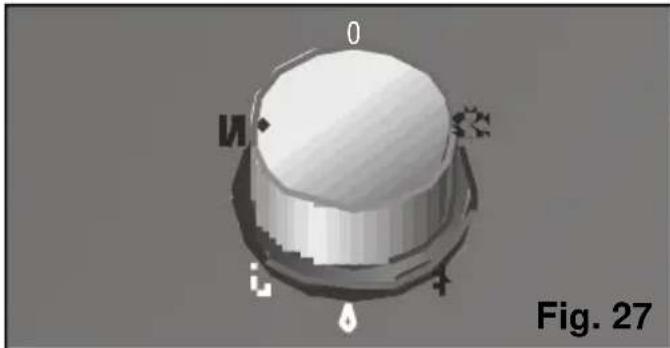

□ Seleciona a funcao aquecimento, Fig. 27.

Cologne o termostato a temperatura desejada. No momento em que se alcança a referida temperatura, o aparecido desligase automaticamente e volta a ligar-se quando ela tiver baixado 2 - 3^

Atença!

Não tape as entradas e saídas de ar do seu equipamento!

Limpeza do equipamento

Por segurarca, antes de limpar o equipamento é recomendavel desliga-lo da rede electrica.
O equipamento pode ser limpo com um pano ou uma esponja,água morna e um detergente suave.
- Nunca use agua quente (a mais de 40^ ), branqueador, benzina, gasolina, acidos, esfregões de arame, escovas ou detergentes abrasivos, e evite a entrada de agua no equipamento.
- São limpe o equipamento com uma mangueira.

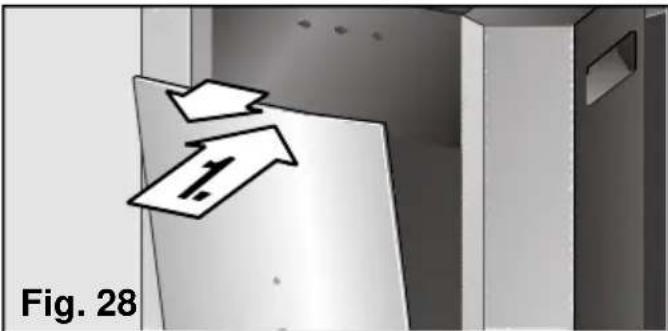

Limpeza e substituição dos filtros purificadores

Para ter acesso ao fazer purificador a fim de o substituir, é necessário abrir a porta frontal da unidade (não é necessário retireira). Para isso basta empurrar esta porta ligeiramente para arente. A porta abre-se até um batente de segança sem perigo de cair, Fig. 28.

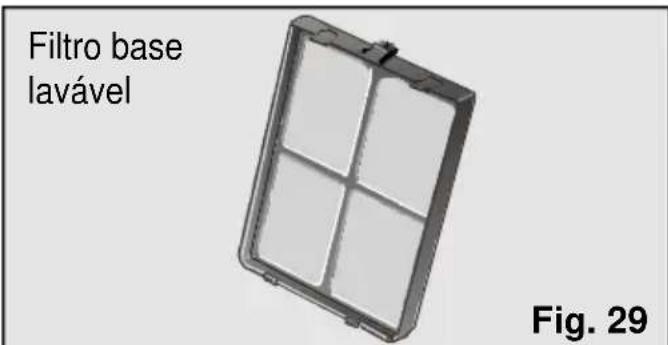

Todos os modelos dispõem de um FILTER base de ar que é necessário limpar conforme passa o tempo, Fig. 29. Para isso basta premir a pestana situada na parte superior e retirá-lo do seu alojamento, Fig. 30. Para o lavar basta passá-lo porágua corrente, secá-lo e tornar a instalá-lo.

Para que o已久的 purificador está a operacional, deverá ser substituindo cada ano. (Estes acessórios podem ser adquiridos no Servico Oficial do Fabricante ou em distribuidores autorizados). Ver capítulo "Descrição dos acessórios".

Instalacao do filtropurificador

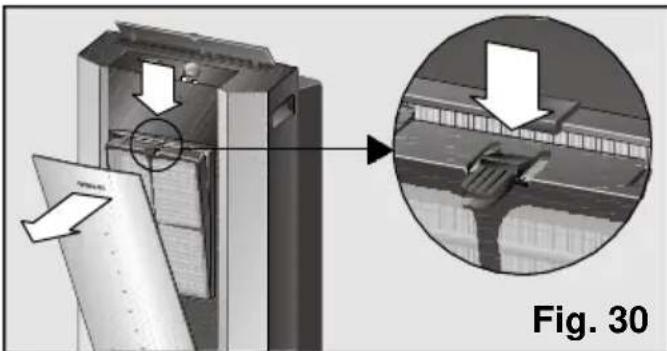

Retire o filtro base do equipamento, Fig. 30.
Coloque o filtro purificador no filtro base como se做不到 na Fig. 31.
Instale este Conjunto no equipamento fazendo coincidir as patilhas inferiores com os orificios situados na caixa frontal do equipamento, premindo a pestana superior até ouvir um "clique", que indica que oconjunto está colocado correctamente.
- Feche a porta frontal do equipoamento.
Cologne somente um jogo de filtros sobre o suporte para fazer a potência frigorifica.

Notas:

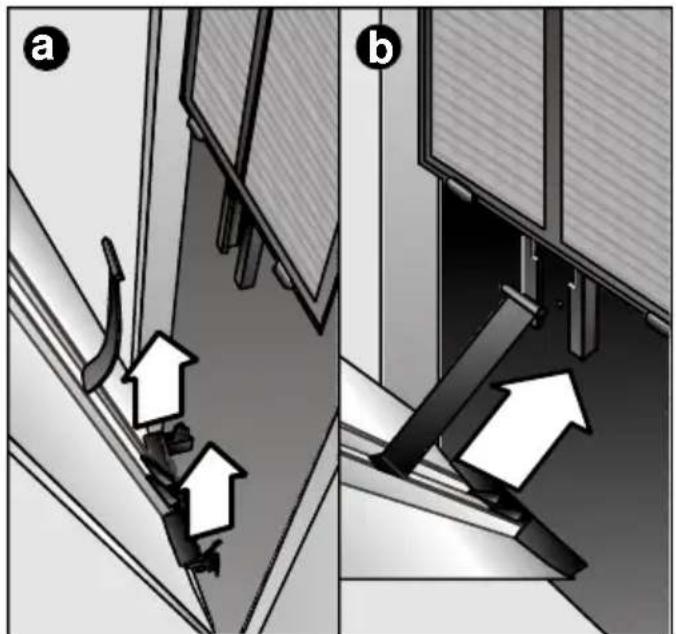

Para evacitar que a porta do equipamento caia e produza danos fisicos e/ou materiais, estas modelos disponem de um

Limpeza e Manutenção

batente de segurar aze ao qual se abre a referida porta. Para uma maior comodidade, ao limpar ou substituir os filtros,teme é possivelutar a porta do equipamento (outilizadordeverapuxar com forca a porta na sua direcção).Neste caso, ou se por qualquer outra razao a porta saisse da sua localização original, outilizadordeveraseguir os passos seguintes para a sua correcta colocacao:

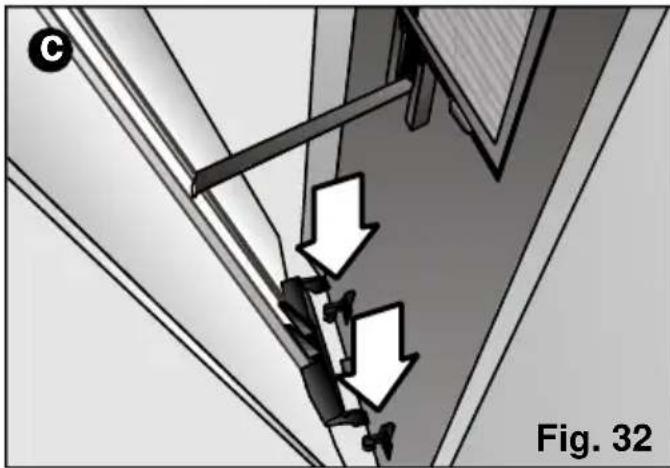

1^ Levantar a porta até a retiring dos apoios inferiores, (Fig. 32: a).
2° Posicionar a patilha de plástico na ranhura frontal do equipamento (em forma de T) e deslizá-la para baixo até ao batente de segurança, (Fig. 32: b).
3° Colocar as patilhas inferiores da porta nos batentes frontais do equipamento, com cuidado para fazer que a patilha de plástico colocada no passo anterior saia da sua localização, (Fig. 32: c).

Depois de seguir these passos, o utilizesdordeferacertificar-sede quea porta foicolocada correctamente eque nao caiquardo se abre novamente. (A portaficaaberta ataeo batente de seguranca).Casocomcontrario, deverarepeticrnovamente ospassos 1^ e 2^

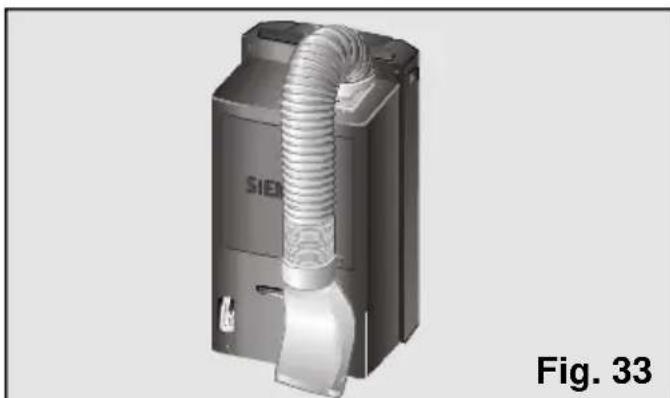

Condições de armazenamento

No final de cada época, para que o equipamento ocupe o menor espoço possível, o tubo de evacuação deverá ser colocado na posicao de repouso.

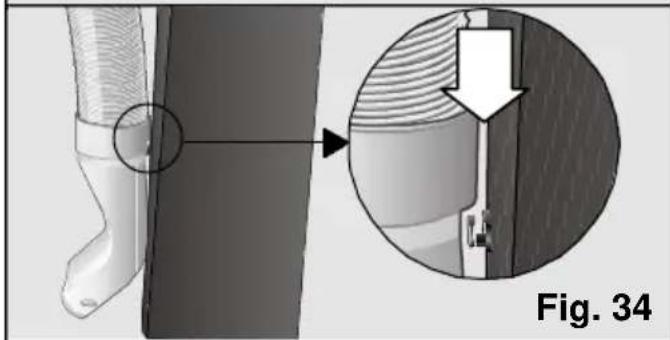

Para isso dobra-se o tubo para a parte traseira do equipamento, prendendo-o na fixacao do difusor, Fig. 33 e 34.

Antes da sua'utilisation no princípio da epoca

Limpe o除外 de ar.
Seguidamente, limpe a tampa e as grelhas, se necessario.

Condições gerais de functioramento Que fazer se? ...

... o equipamento não funciona ...

Verifique que a ficha esteja ligada.
- Verifique que o selector de funções não está na posicao inactiva .
Verifique que há energia na rede ou que o fusível não tenha saltado.
Regule o termostato a uma temperatura.
menor.

... o equipamento não funciona e o indicator luminoso de avis de enchimento do deposito de agua condensada está ligado ...

• Coloque o equipamento sobre um piso plano. Se o indicator continua aceso, esvazie o deposito interior de água do equipoamento. (Ver instruções em "Climatização").

... o equipamento não arrefece suficientemente ...

Verifique que as unoes do tubo expulsor do ar quente está correctas.
Verifique que o percurso do tubo de expulsion não é demasiado curvo e que o seu complemento não exceede 140 cm.
Verifique que o tampão do tubo de evacuação da água está colocado no referido tubo.
Coloque a ventosa para que a abertura da janela seja a mais pequena possivel.
□ Feche as persianas para reduzir a radiacao solar ao minimo.

... observaágua na grelha do pailé de comando ou no local de posiciónamento do filtro base ...

• Não há motivo para se preocupar, delve-se aopropriofunaciondoequipamento.

Considerações gerais de nível deruindo

... o equipamento produz um ruido excessivo ...

Distinguidos entreinouslotos de ruido:aquele que seveaofuncionamento normal do equipamento e o ruidofacil de resolver. Seguidamente descrevem-sealguesdestes possiveluisruidosparauma melhor determinacao dosmesmos.

Ruidos absolutamente normais

Se ouvir um ruido cílico de agua, a borbotar, é devido ao funciona da bomba que recircula a agua, para melhorar a potência do equipamento.
Se ouvir um ruido similar ao de murmurios surdos, é inevitavel e delve-se ao funciona do compressor.
Se ouvir um ligeiro assobio, trata-se do som produzido pela passagem de refrigerante a vezes dos tubos delgados do equipamento no momento em que o compressor se coloca em funciona.
Se ouvir um breve som em forma de "clique", tratase-se do ruido gerado pela ligação ou desconexão da bomba ou o ruido gerado pelo regulador quando liga ou desligo o Sistema electrónico.

Ruidos faceis de resolver

• Certifique-se de que o tubo expulsor de ar, bem como os anéis difusor e colector está correctamente presos ao equipamento.
  Verifique que a entrada e saida de ar do equipamento se encontrar livres de obstáculos.
  Verifique que o equipamento não está em contacto directo com moveris ou outros electrodométricos, para fazer que a saía de ar incida directamente sobre eles, augmentando o;nível sonoro.

Qualquer窗外 avaria ou reparacao deve ser realizada por um Tecnico especializzato. Consulte nthciso o distribuidor autorizzato, o service de atencao ao cliente ou a)nossa Rede de Servicos Tecnicos do Fabricante.

Servico Técnico / Garantia / Característica Tecnicas

Servico Tecnico

Se(depais ter considerado as instruções de uso e instalação, especialmente aquilo que se indica no capítulo "Considerações...”, o seu aparecido não funciona, lembr-se que a)nossa Rede de Serviços Técnicos está à sua disposizione.

Para tal, quando comunique a avaria, indique o modelos (E-NR) e o n^ de fabrico (FD) do seu aparecido, que poderá consulutar na placadecaracteristicas, Fig. 2.

Garantia

Em cada País regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais dormenores a este respeitodeerá dirigir-seao Distribuidoronde adquiriu o seu aparelho,facilitando-lhe o Modelo e o n^ defabrico. Para qualquer intervenção que se produza em garantia é imprescindivelapurarotcomprovativode compradoaporelho.

Caracteristicas Tecnicas

Modelo PA19000M PA18100M
Consumo à potência Tmaxa (W)* 975 975
Capacidade de refrigeração (W)* 1900 1800
Capacidade de desumidificação (I./dia) 36 36
Potência em modo aquecimento (W) - 1800
Fusível (A) 10 10
Eficiência enerética (letra) D D
Âmbito de functimento - Climatização (min./max. °C) 20 - 35 20 - 35 - Desumidização (min./max. °C)	18 - 35	18 - 35
(*) De acordo com a norma EN14511

Inhoud
