BRUKSANVISNING PA18100M SIEMENS

Rengoring av apparaten 121

Rengöring av apparaten

Installation av reningsfilter

Ljud som kan anses vara helt normalt

Rad om avhending av emballasjen. 126

Ràd om avhending av ditt的游戏 anlegg. 126

Ràd om energisparing. 126

Viktig informasjon

For anlegget tilkobles 127

Presentasjon av ditt nye anlegg

Beskrivelse av anlegget. 128

Kontrollpanel 129

Beskrivelse av tilbehør 130

Bruksvikar

Bruksvikar. 130

Transportvilkar 131

Bruksanvisning

Klimatisering 131

Muligheter for luftutslipp i friluft 132

Avfukting 134

Luftrensing. 135

Oppvarming. 135

Rengjøring og vedlikehold

Rengjoring av anlegget. 136

Rengjaring og bytte av rensefiltre. 136

Lagringsvilkar. 137

Førbrukved sesongstart 137

Hensyn som vil spare deg for henvendelsertil tekniisk service

Generelle hensyn ved bruk. 138

Generelle hensyn angäende støynivå. 138

Teknisk service / Garanti / Tekniske data ....139

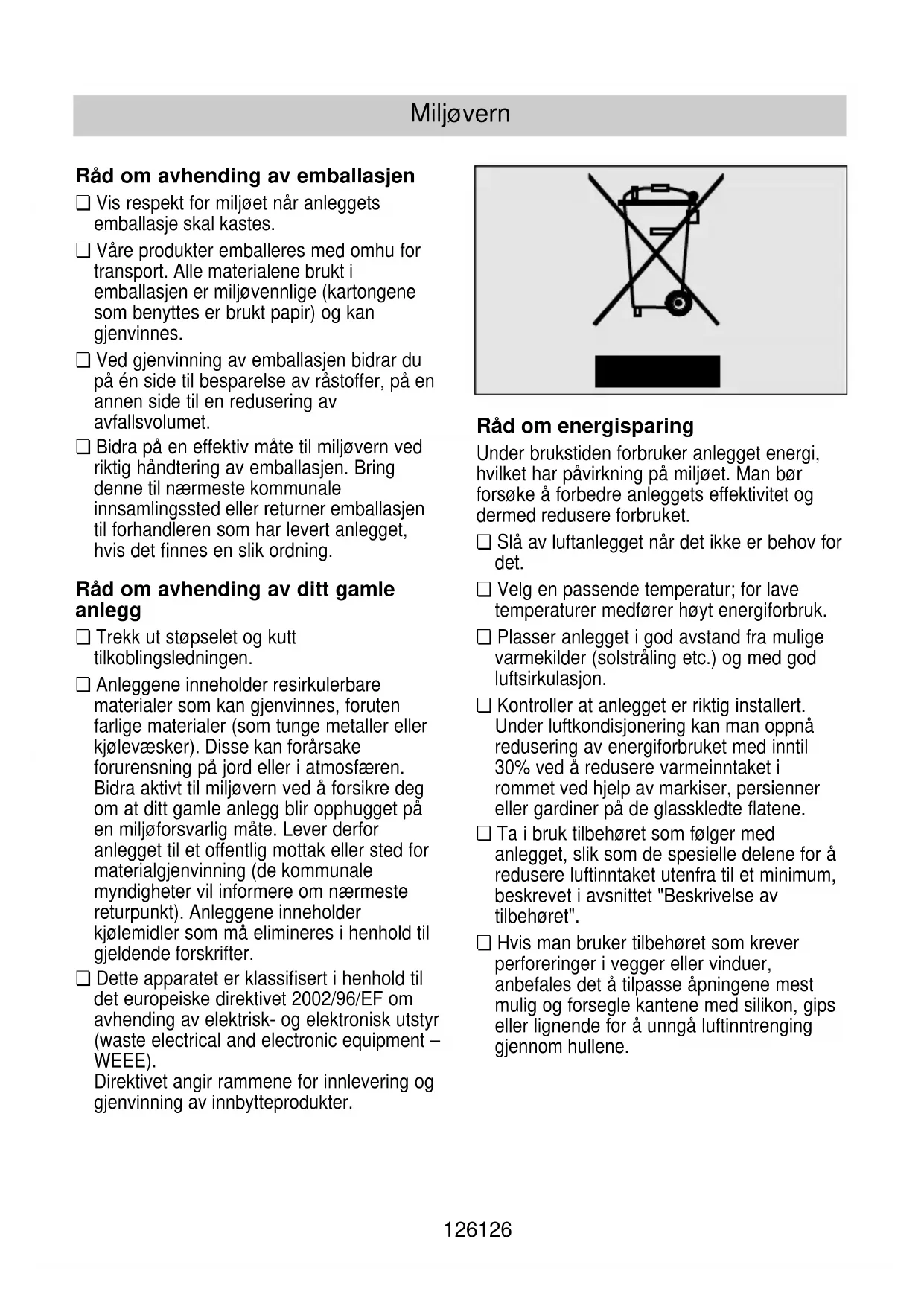

Råd om avhending av emballasjen

Vis respekt for miljøet nr anleggets emballasje skal kastes.
Vareprodukter emballeres med omhu for transport. Alle materialene brukt i emballasjen er miljovennlige (kartongene som benyttes er brukt papir) og kan gjenvinnes.
Ved gjenvinning av emballasjen bidrar du pa en side til besparelse av rastoffer, pa en annen side til en redusering av avfallsvolumet.
Bidra på en effektiv@mæte til miljøvern ved riktighandtering av emballasjen. Bring dette til nærmesteCOMMUNALE innsamlingsstedller returner emballasjentil forhandleren som har levert anlegget, hvis det finnes en slik ordning.

Råd om avhending av ditt gamle anlegg

Trekk ut storpselet og kutt tilkoblingsledningen.
Anleggene ineholder resirkulerbare materialer som kan gjenvinnes, foruten farlige materialer (som tunge metaller erler kjolevæsker). Disse kan forårsake forurensning på jord eller i atmosparen. Bidra aktiv til miljøvern ved Å forsikre deg om at ditt gamle anlegg blir opphugget på en miljøforsvarlig mæte. Lever derfor anlegget til et offentlig mottak eller sted for materialgjenvinning (de kommunale myndigheter vil informere om nærmestre returpunkt). Anleggene ineholder kjølemidler som på elimineres i henhold til gjeldende forskritter.
Dette apparatet er klassifisert i henhold til det europeiske direktivet 2002/96/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment - WEEE). Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Råd om energisparing

Under brukstiden forbruker anlegget energia, hvilket har pavirusnking pa miljoet. Man bør forske a forbde anleggets effektivitet og dermed redusere forbruket.

Slå av luftanlegget nár det ikke er behov for det.
Velg en passende temperatur; for lave temperaturer medforrer hoyt energiforbruk.
Plasser anlegget i god avstand fra mulige varmekilder (solstråling etc.) og med god luftsvirkulasjon.
Kontroller at anlegget er riktig installment. Under luftkondisjonering kan man oppnå redusering av energiforbruket med intil 30% ved Å redusere varmeinntaket i rommet ved hjelp av markiser, persienneser till gardiner på de glasskledte flatene.
Ta i bruk tilbehoret som folger med anlegget, slick som de spesielle delene for a redusere luftinntaket utenfra til et minimum, beskrevet i avsnittet "Beskrivelse av tilbehoret".
Hvis man bruker tilbehoret som krever perforeringer i vegger ell er vinduer, anbefales det a tilpasse apningene mest mulig og forsegle kantene med silikon, gips ellr lignende for a unnga luftinntrenging giennom hullene.

Miljøvern

For a unngå nedsatt yteevne av anlegget og dermed større strømutgifter anbefales Å følge instruksjonene om plassering av utluftingsslangen, sik fabrikanten foreskriver (Se "Muligheter for luftutslipp i friluft").
Unngå for liters bøyeradius aller unødvendig lang utluftingsslange.
Ved eliminering av varmluft gjennom skyvevinduer installeres utstyrsdelen som hinderin intnak av varmluft utenfra og bedreryteevnen.
Kontroller at sammenføyningene mellom utluftingsslangen og muffene (kollektor og sprededyse) er de riktige. Se "Muligheter for luftutslipp i friluft".

Kontroller at spreedysen sitter sikat vinduet kan lukkes mest mulig igjen for annga luftinntak utenfra.
□ Undersok at luftinntak og uttak ikke er tette. Hold dem rene og frie for smuss, stov og fremmedlegemer.
□ Undersök at filtrene i anlegget er rene og riktig innsatt (se "Rengjöring og vedlikehold").
- Om sommeren br man foreta utlufting nar uteluften er mest kjolig (tidlig pa morgenen og pa natten).

Viktig informasjon

Før anlegget tilkobles

Les bruksanvisningen forr feste gangs bruk. Den inneholder viktig informasjon, icke bare angaendeBruken,men ogsa om sikkerhet og vedlikehold.
□ Oppbevarijke bruksanvisningen. Den kan eventuelt vaere til nytte for en annen bruker.
Sett ikke i gang et skadet anlegg.
Montering og tilkobling av anlegget bør utføres i overensstemmelse med monteringsinstraksene og følge det gjeldende regelverk. Hvis instruksjonene ikke overholds, kan man risikere Å miste garantien.
Vare anlegg ffolger gjeldende sikkerhetsforskrifter. Kun autoriserte fagfolk kan foreta reparasjoner. Det er din sikkerhet det gjelder.

□ Undersok at proppen i avlopsroret sitter godt fast, da den kan ha Iosnet under transporten. Fig. 1.

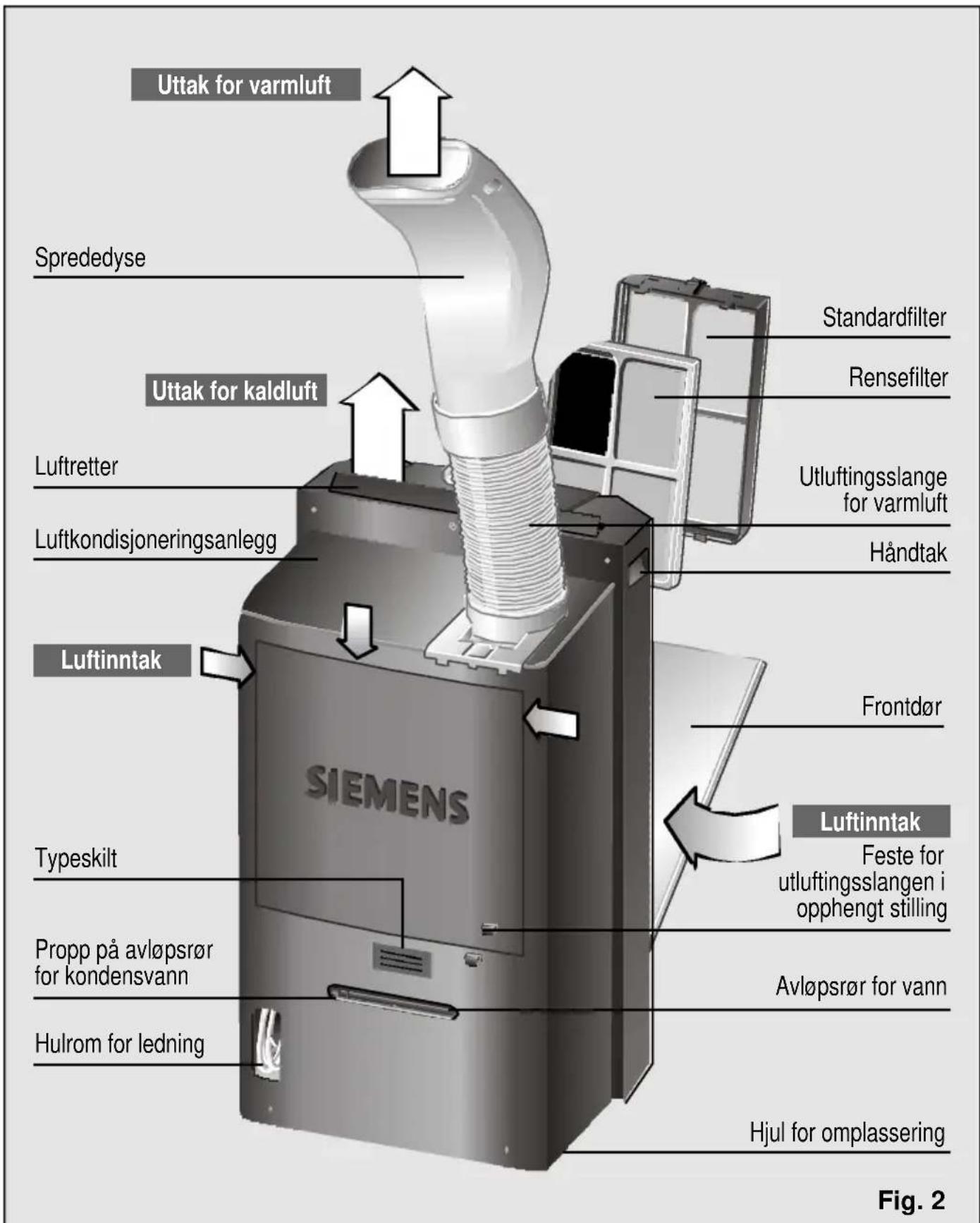

Beskrivelse av anlegget

Presentasjon av ditt nye anlegg

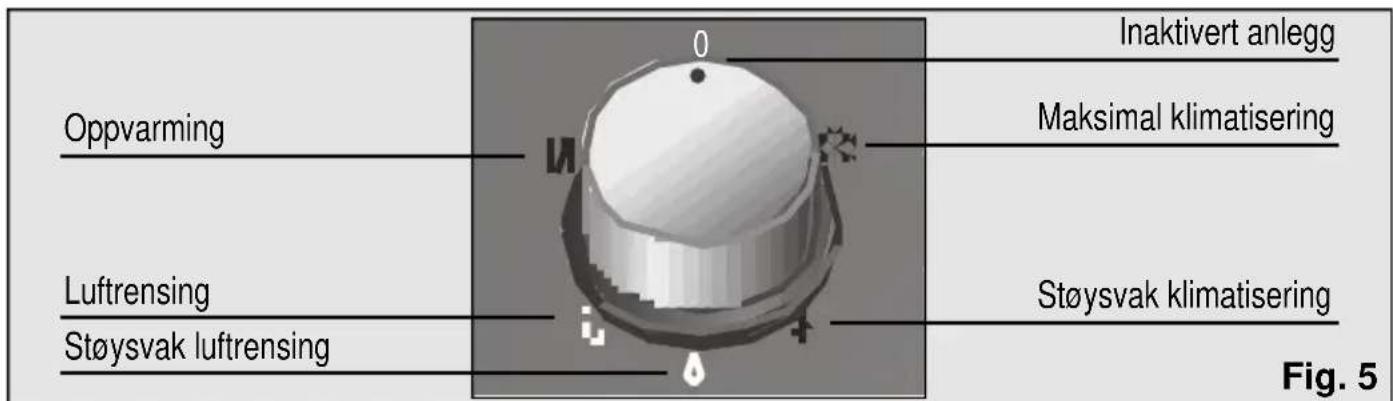

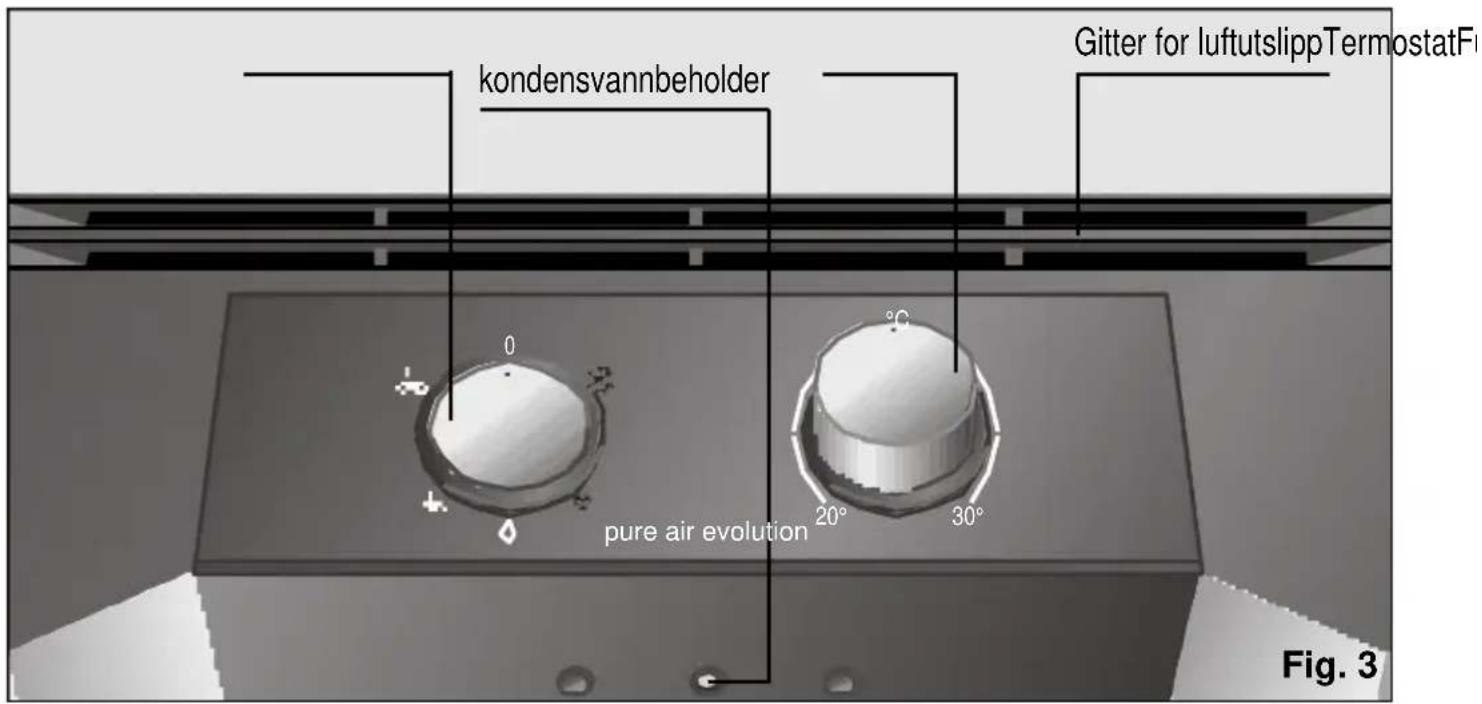

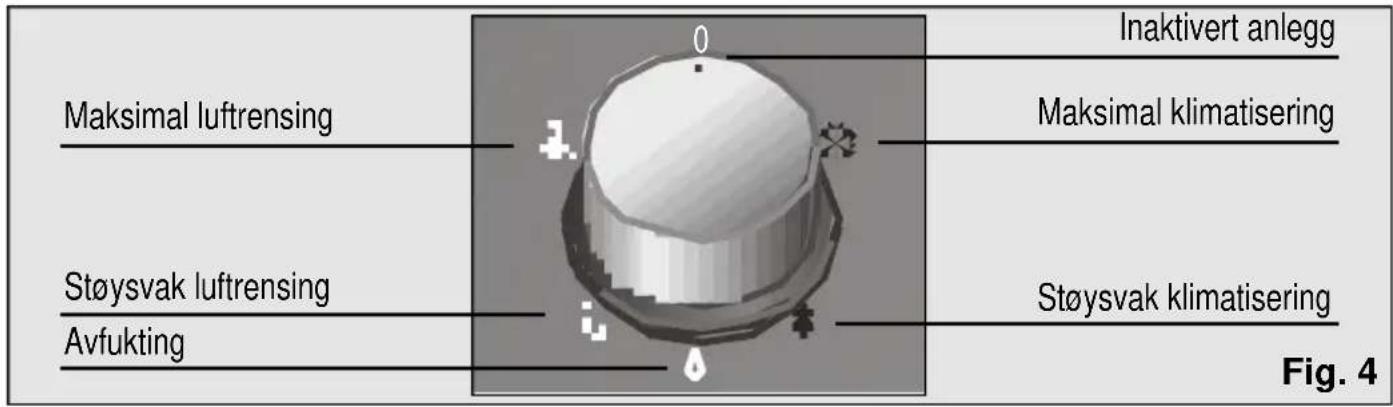

Kontrollpanel

Modellen PA19000M

Modellen PA18100M

Presentasjon av ditt nye anlegg

Beskrivelse av tilbehør

	Sugekopp-feste filter	Standard-er filter dobbet gjen-nomføring		Aktiv Vegg-balkongskye-filterArt. No: APA10000Z	VindusgjennomføringArt. No: Art. No:PA11000Z 4750	dørsdel075
PA19000M	✓	✓	✓	●	●	★
PA18100M	✓	✓	✓	●	●	★
Målca.min / maks(lengde x bredde) cm.					Ø vegg10,5	70x10/205x10

Standard tilbehør: Disse delene leveres med anlegget.
- Tilleggsutstyr: Disse delene kan anskaffes gjennom fabrikantens servicenett eller hos godkjente leverandører.
Tilleggsutstyr: Disse delene kan kun anskaffes gjennom fabrikantens servicenett.

Bruksvikår

Bruksvikar

Hvis anlegget slås av og det settes i gang igjen, vil kompressoren starte etter ca. 3 minutes. Denne tiden er nødvendig for a garantere korrekt drift.

Unngå direkte kontakt med utdreven luft fra utluftingsslangen.

Transportvilkár

Anlegget har hjul for a lette forflytting. Skulle det vare nodvendig, kan det skrastilles for a lette omplassering. I dette tilfelle er det best a vente minst en time for anlegget settes i gang igjen.

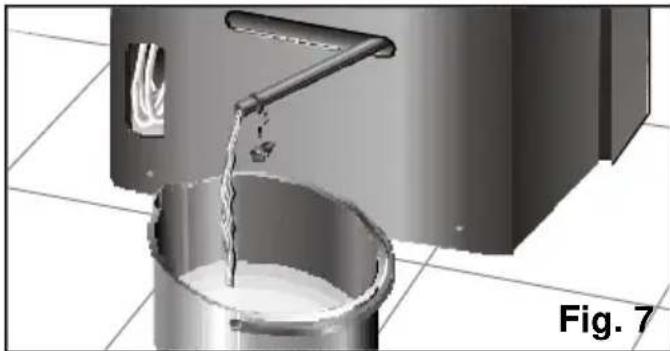

Før anlegget flyttes, ma det oppsamlede kondensvannet i denindre beholderen tappes ut ved a ta vannavlopsroret ut av fordypningen og fjerne proppen, Fig. 7. Glem ikke a sette propp og avlopsrør på plass nár beholderen er tomt.

Bruksanvisning

Klimatisering

Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften.

Anlegget kobles til strømnette.
For utluftingsslangen for varmluft ut i friluft. For a unnga overdreven stoy og nedsatt yteevne er det ndvendig a plassere utluftingsslangen som vist pa Fig. 14. Se avsnittet "Muligheter for luftutslipp i friluft".

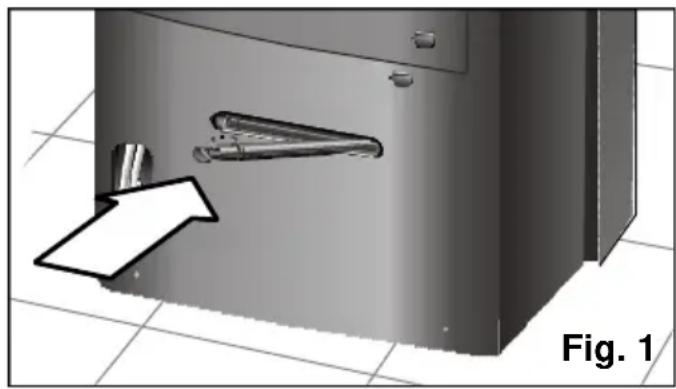

Kontroller at proppen, Fig. 1, er festet på avløpsrøret for Å unngå at vannet kan renne ut og væte underlaget.
Loft opp luftretteren plassert på anleggets øvre del. På modellene PA18100M er ikke donne luftretteren installer på anlegget. Se figurene 25, 26 i avsnittet "Oppvarming".

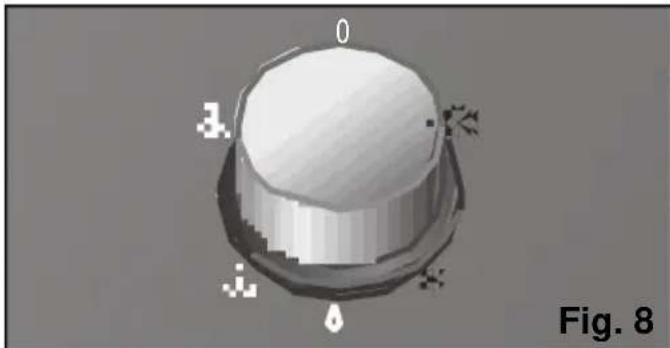

Velg funksjonen maksimal klimatisering 念 eller stoysvak klimatisering 念 ,Fig.8. (Funksjonen for stoysvak klimatisering reduserer luftmengden pa anlegget).

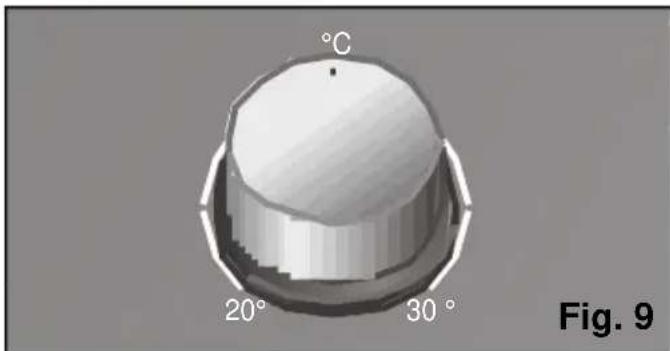

Sett termostaten på onsket temperatur, Fig. 9. Hvis anlegget kobler ut automatisk på grunn av termostaten,ffa man vente til romtemperaturen stiger 2 - 3^ for det setter i gang igjen. Anlegget kjoler, renser og avfukter romluften under ett og skaper pa donne maten et behagelig inneklima.

Bruksanvisning

Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften.

Under forhold med høy fuktigkeit vil anlegget akkumulere kondensvann i en indre beholder. Ved et bestemt niva tenner varsellampen, Fig. 3, som indikerer full kondensvannbeholder og behovet for a tomme donne. I dette tilfelle vil kjølingen opphore, og vannet ma tappes som forklart i "Transportvilkar", Fig. 7.

Det anbefales Å slå av anlegget mens vannet elimineres.

Bemerk!

Vi minner om at när anlegget er slätt av,
må man vente ca. 3 minutter før
kompressoren starter på nytt. Denne tiden
er nodbvidig for a garantere korrekt drift
av anlegget.

Muligheter for luftutslipp i friluft Montering av utluftingsslangen og tilbehør på anlegget

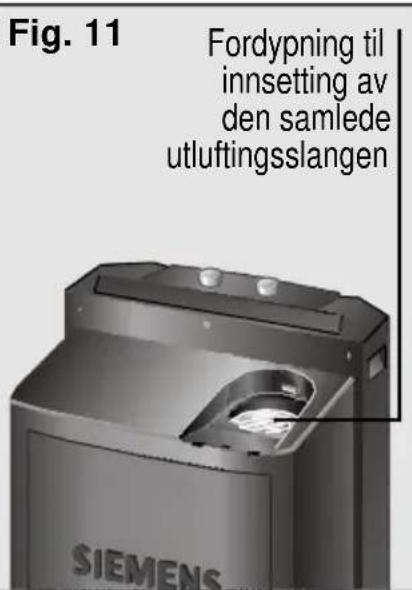

Monter den samlede utluftingsslangen i fordypningen som ligger bakerst pa toppen av anlegget, Fig. 11.

For à fá den samléde utluftingsslangen nøyaktig innpasset i fordypningen, er det nødvendig á skyve slangen inn pà plass i dette (slik pilene indikerer på Fig. 12).

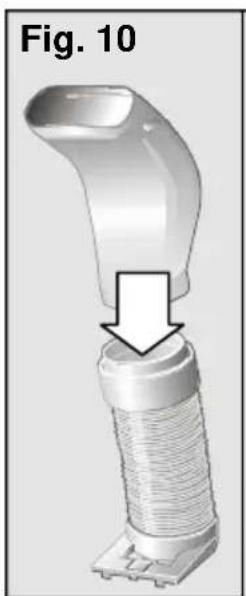

Nár slangesettet er montert på anlegget, settes spreedysen på. Fig. 10.

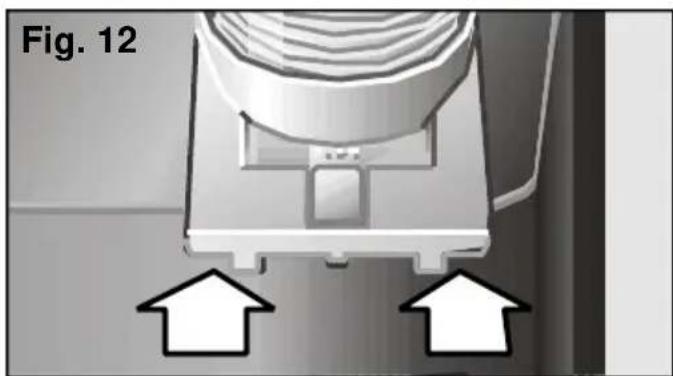

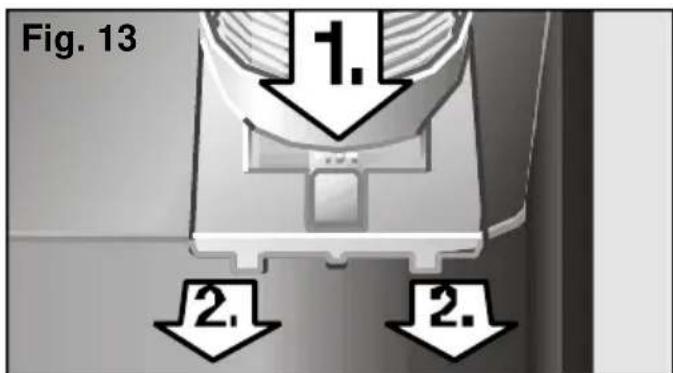

Hvis slangesettet skal tas av anlegget, ma tappen "Push" (Fig. 13, 1.) trykkes ned og slangeholdet skyves ut. (Fig. 13, 2.).

Flyttbar installations

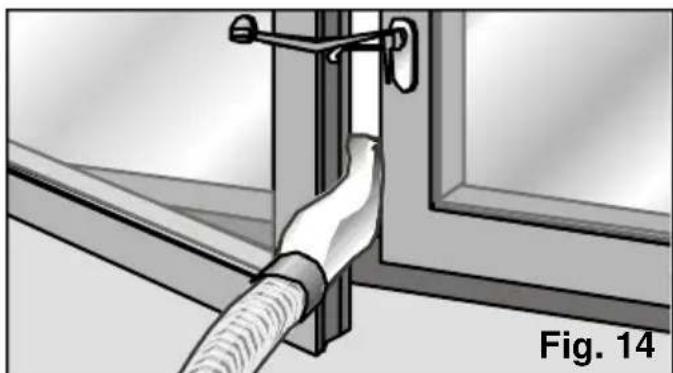

Apne vinduet pa glott og plasser sprededysen mellom det innadslaende vindusbladet og vindusrammen.
Lukk vinduet inntil sa godt som mulig og gjør det fast med sugekoppfestet, som følger med, Fig. 14.

Bruksanvisning

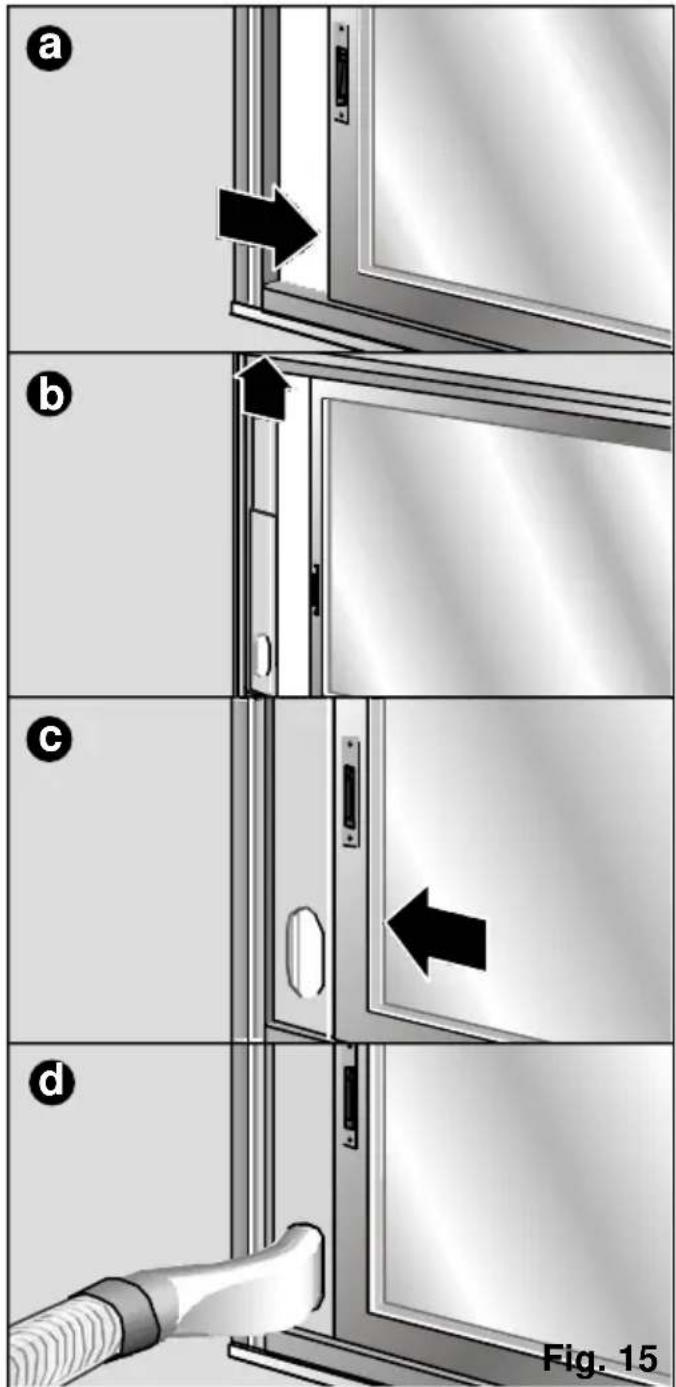

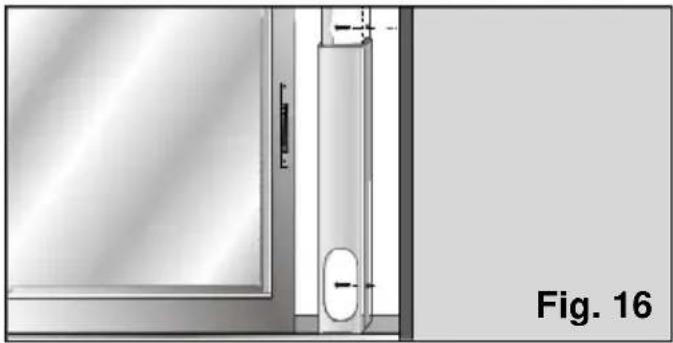

• Man kan også bruke tilbehør for installing skyvevindu / balkong skyvedør (se "Beskrivelse av tilbehøret"). Fig. 15: a, b, c, d. Utstyrsdelen fungerer bade til horisontale og vertikale vinduer / balkongdører.

• Til montering på vindu / balkongdør er denne utstyrt med to sidehull. Ved hjelp av to skruer (ikke inkludert i tilbehoret) kanBrukeren feste delen i rammen eller i veggen uten fare for at den skal bevege seg aller falle ned fra holdet, Fig. 16.

Fast installations

Dette gjes res ved a bruke utstyrsdelen for vegg-gjennomfaring / vindusgjennomfaring. Se "Beskrivelse av tilbehør".

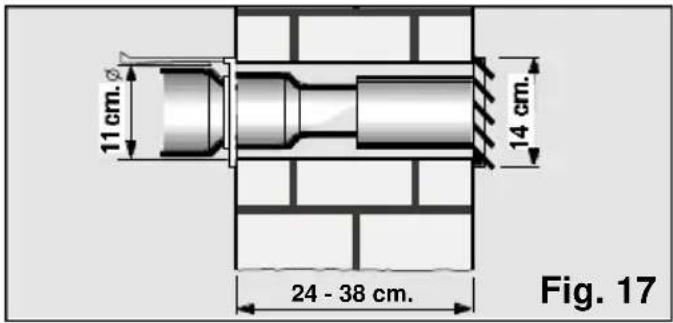

Skal man drive varmluften ut gjennom veggen, ma det lages et hull i donne for innlegging av vegg-gjennomf.orgen, Fig. 17.

Sprededysen fjernes og utluftingsslangen kobles til gjennomf.orgsrre.

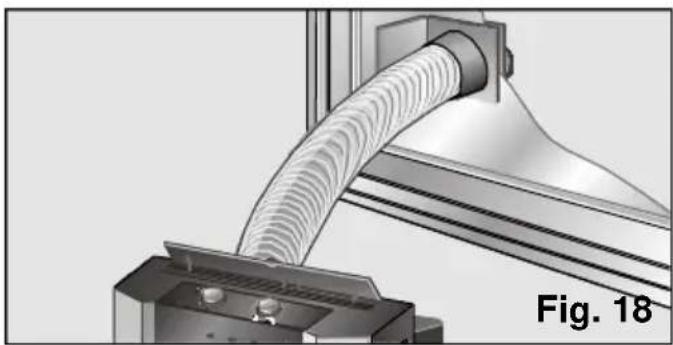

I de tilfeller den feste installationsjonen skal fores gjennom vindusglass, benyttes bare den gjennomsiktige endedelen av utstyret, og det må lages et hull i glassruten pa 10,5 cm i diameter, Fig. 18.

Noter:

Bruk ikke unødvendig lang utluftingsslange for varmluften (maksimal lengde 140 cm).

Bruksanvisning

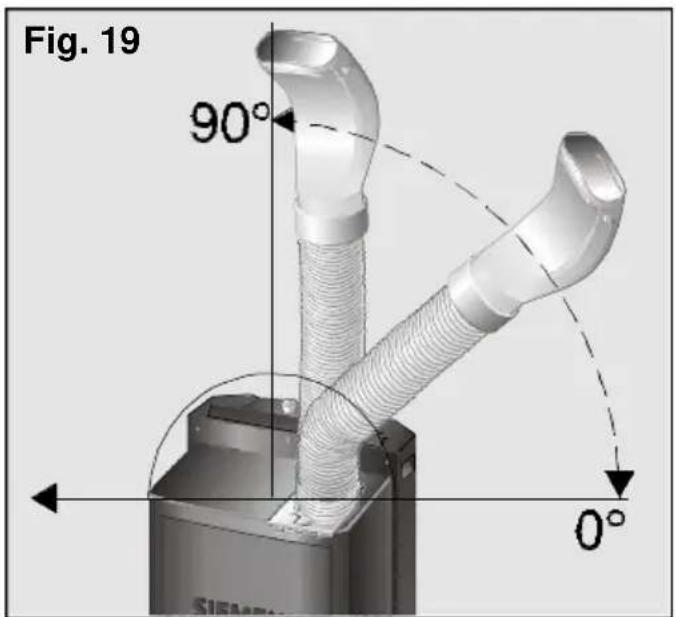

Ved plassering av slangen bør den ikke ha for liters boyeradius. Dette kan hindre fullgod utdriving av varmluften, som igjen kan.fore til nedsatt kjoleeffekt og kapasitet.

For a oppnå maksimal kjøleeffekt og minimalt støynivå anbefales a plassere utluftingsslangen over anleggets totale høyde, Fig. 19

Avfukting

I stillingen. reduserer anlegget romfuktigheten og renser inneklimaet.

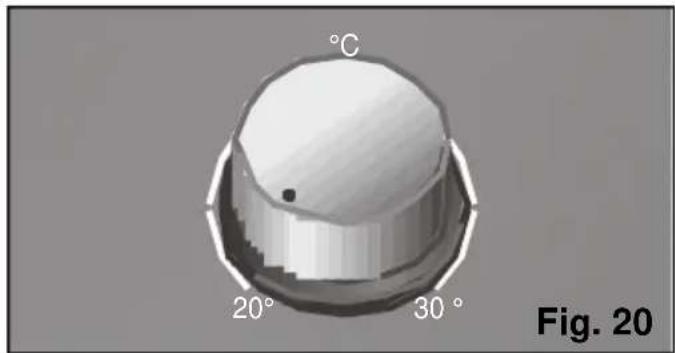

Still inn termostaten pa minimumstemperatur, Fig. 20.

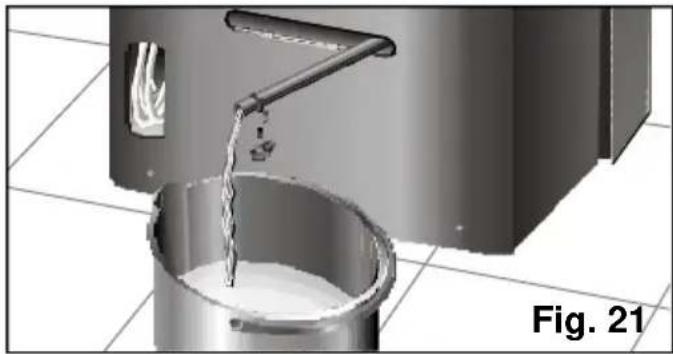

Plasser et oppsmlingskar til kondensvannet under rorutlopet og fjern proppen, Fig. 21.

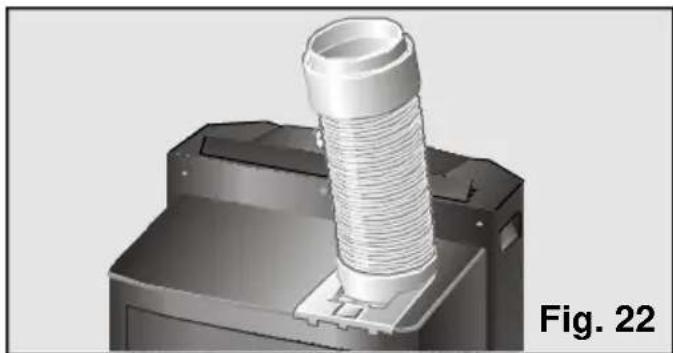

Ta av spreedysen og sett utluftingsslangen i stilling som indikert på figur 22.
Hvis det ønskes, er det och mulig a demontere utluftingsslangen i sin helhet.

Loft opp luftretteren plassert pa anleggets ovre del. Paa modellene PA18100M er ikke donne luftretteren installer pa anlegget. Se figurene 25, 26 i avsnittet "Oppvarming".

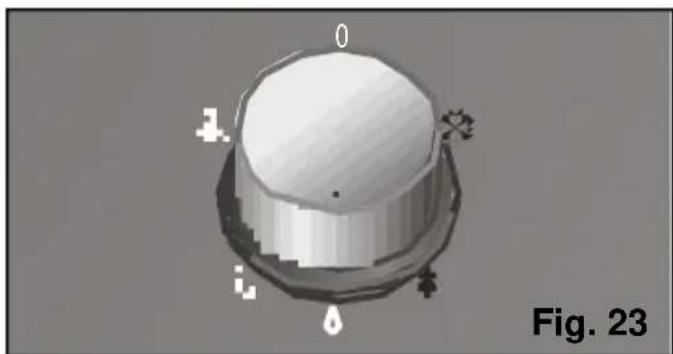

Velg avfuktingsfunksjonen, pafunfsjonsvelgerbryteren, Fig. 23.

Bemerk!

Vannmengden ved avfukting kan blimaksimalt 36 liter pr. 24 timer, avhengig av miljoforholdene. Se avsnittet "Tekniske data".

Glem jegå sette proppen i vannavløpsrøret ved funksjonsskifte. Hvis dette ikke gjores, vil vannet renne fritt mens anlegget fungerer.

Vær alltid oppmerksom på at skal anlegget fungere, mA romtemperaturen vare 18^ ell er mer.

Luftrensing

I donne funksjonen resirkuleres inneluften i rommet (ventilasjon) ved a fore den gjennom et rensefilter.

Anlegget er utstyrt med et standardfilter og et rensefilter for a unnga:

• Ulike pollentyper, bakterier og stov.

Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon.
Loft opp luftretteren plassert på anleggets øvre del. På modellene PA18100M er ikke donne luftretteren installeriert på anlegget. Se figurene 25 eller 26i avsnittet "Oppvarming".

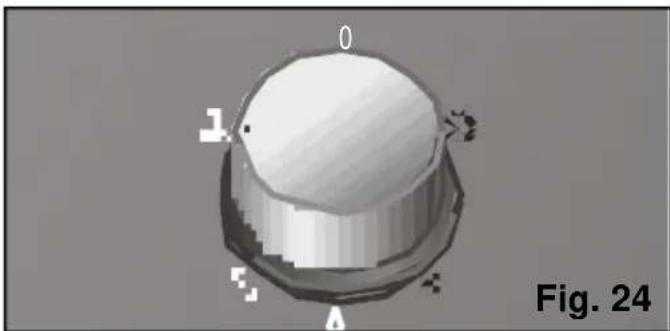

Velg viftehastighet for luftrensing:
maksimal 念 ell er stoysvak 念 , Fig. 24.

I de tilfellene og pa de modellene som er utstyrt med tilleggsfiltre, anbefaler vi a beholde disse filtrene pa, uavhengig av den valgte funksjonen (kjoling, avfukting, luftrensing). Pa donne maten vil du oppna en mer effektiv rensevirkning.

Oppvarming

(bare pa modellen PA18100M)

I stillingen varmer anlegget opp romluften til bruker oppnár onsket temperatur, samtidig som det renser inneluften.

Koble anlegget til nettet.
Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon.

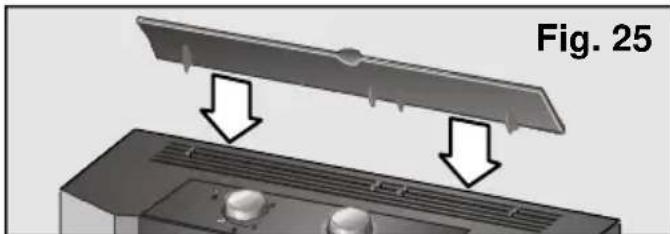

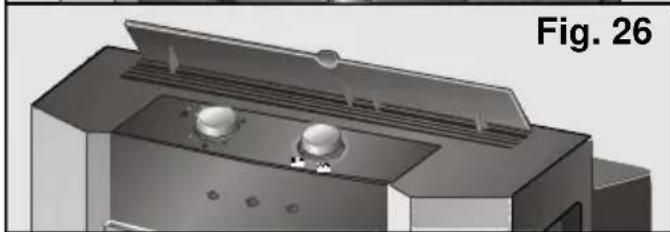

På modellene PA18100M er/DDne luftretteren installert pAnlegget. Fabrikanten anbefaler at donne installeres pa forhand for a fa en bedre fordeling av luftstrommen.Pamontering av luftretteren vises pa de vedlagte figurene.

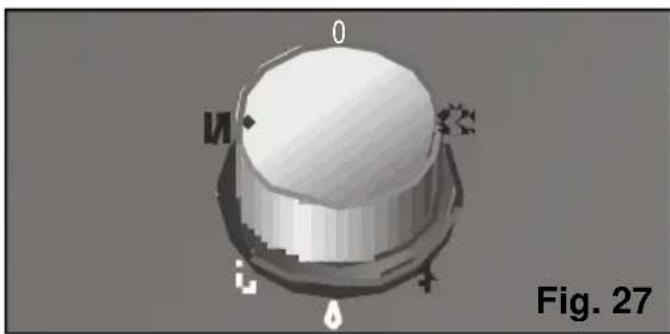

Velg varmefunksjon, Fig. 27.

Sett termostaten på ønsket temperatur. Ved oppnadd temperturniva vil apparatet koble ut automatisk og koble inn igjenntag temperaturen synker 2 - 3^

Bemerk!

Dekk不解 til luftinntak og attak på anlegget!

Rengjøring av anlegget

Av sikkerhetshensyn anbefaler vi a koble anlegget fra strmnettet for rengjorgen.
Anlegget kan rengjores med en klut eller svamp, lunkent vann og et mildt rengjoringsmiddel.
Bruk aldri varmt vann (pamer enn 40^ C), blekningsmiddel, benzol, bensin, syrer, skrubber, børster ell er tsende rengjoringsmidler, og unnga at vann trenger inn i anlegget.
Vask ikke anlegget med vannslange.

Rengjøring og.byte av rensefiltre

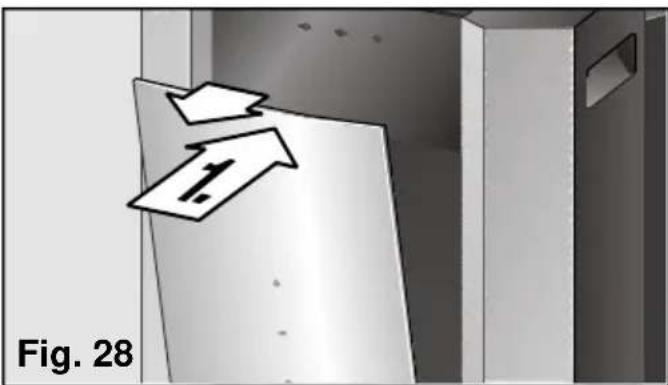

Skal man foreta utskifting av rensefilteret, ma anleggets frontdør apnes (det er ikke ndvendig a ta den av); det er tilstrekkelig Å trykke ørenlett forover. Doren lar seg apnet til den hviler mot et sikkerhetsanslag uten fare for a falle av, Fig.28.

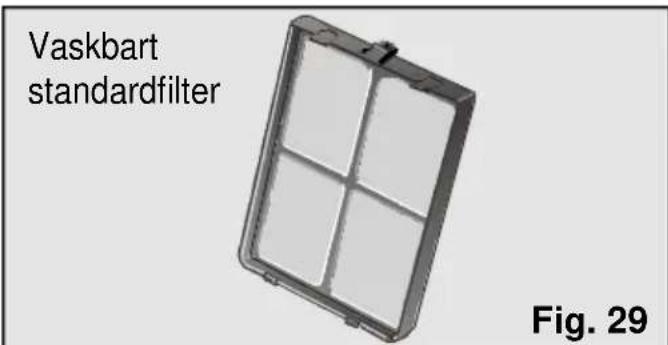

Alle modellene er utstyrt med et standardfilter som mA rengjores etter en tid, Fig. 29. Dette gjores helt enkelt ved a trykke inn klemmen pa ovre del og ta filteret ut av holdet, Fig. 30. Det er tilstrekkelig a vaske det under rennende vann, tørke det og sette det inn pa plass igjen.

Disse modellene har dessuten i tillegg et rensefilter som ligger inni standardfilteret.

Skal rensefilteret ha virkning, bør det skiftes ut hvert ar.

(Dette tilbehoret kan anskaffes gjennom fabrikantens serviceverksteder erher hos godkjente leverandorer). Se avsnittet Beskrivelse av tilbehoretv.

Installering av rensefilteret:

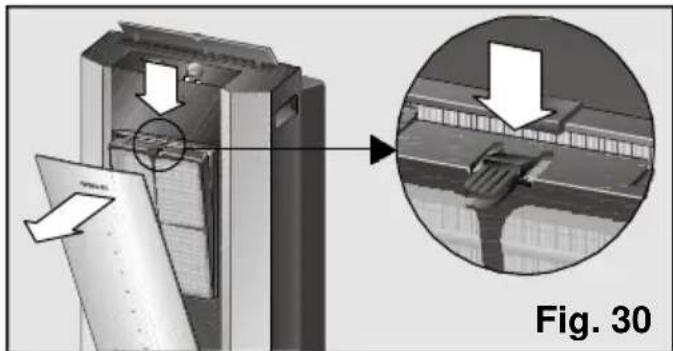

Ta standardfilteret ut av anlegget, Fig. 30.

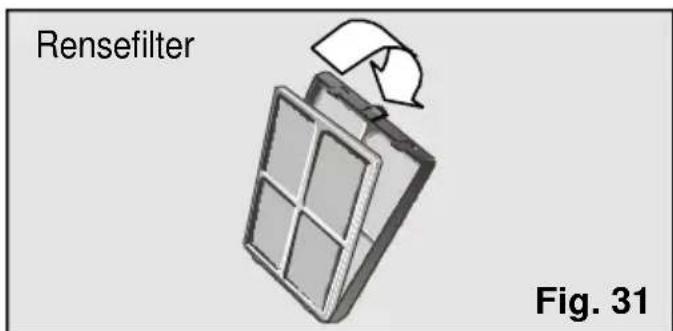

Sett rensefilteret inn i standardfilteret som vist pa Fig. 31.
□ Installer dette settet i anlegget sik at de nedre hengselpinnene passer inn i fordypningene pa anleggets frontdeksel og trykk ned øvre klemme til det hores et "klikk" som tegn pa at settet er riktig innsatt.
Lukk anleggets frontdor.
Sett kun et sett fibre i holderen saku kuldeeffekten opprettholdes.

Noter

For a unnga at anleggets frontdor faller av og forarsaker fysiske og / eller materielle skader, er disse modellene utstyrt med et sikkerhetsanslag som begrenser dorens

rekkevidde. For a lette rengjoring ell er filterbytte er det ogsa mulig a hekte doren av anlegget (brukeren ma dra doren mot seg med kraft). I dette tilfelle eller hisdoren skulle g av holdet av andre grunner, maBrukeren iakta folgende punkter for en korrekt plassering:

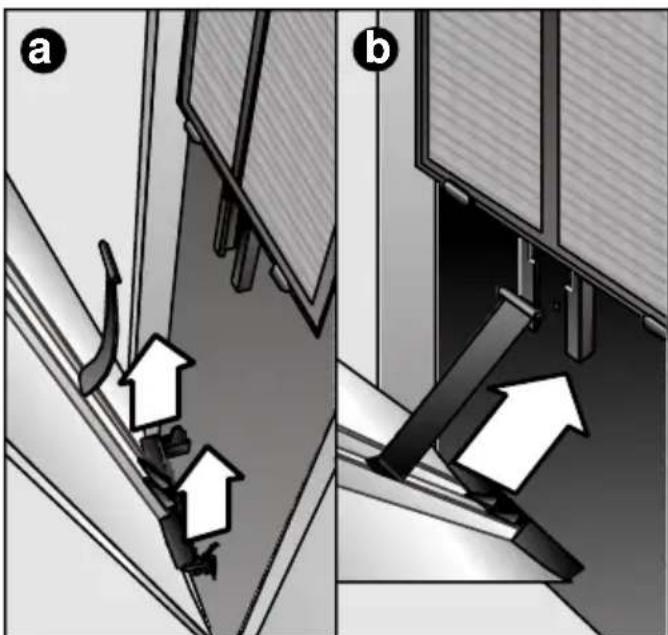

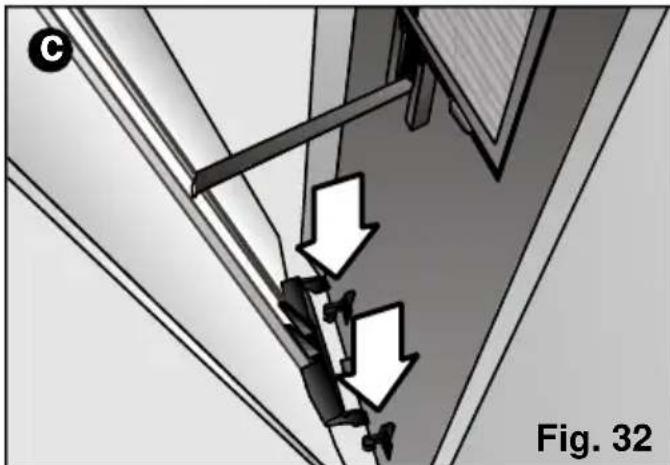

1^ Loft doren ut av de nedre holdene, (Fig. 32: a).
2^ Sett hengselpinnen i plast i anleggets frontfordypning (med T-form) og skyv den nedover til den stoter mot sikkerhetsanslaget, (Fig. 32: b).
3^ Plasser dorens nedre hengselpinner forsiktig inn i anleggets frontanslag for a unnga at hengselpinnen i plast plassert i forutgaende punkt gar ut av sin stilling, (Fig. 32: c).

Etter Å ha fulgt disse punctene mä brukeren forsikre seg om at doren er riktig plassert og ikke faller av, narr den apnes pa nytt. (Doren lar seg apne til den hviler mot sikkerhetsanslaget). Hvis ikke sa er tilfelle, mA punkt 1^ og 2^ gjentes.

Lagringsvilkår

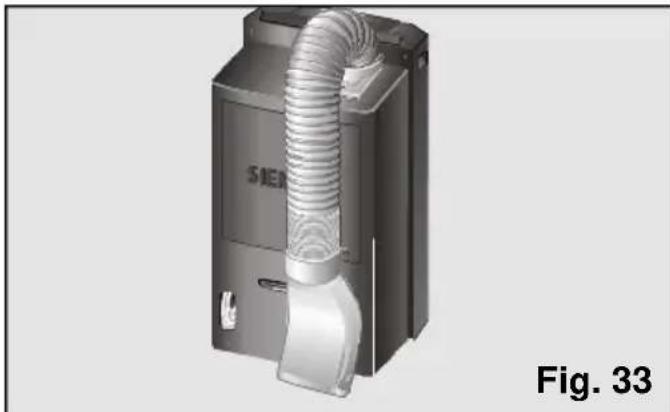

På slutten av haver sesong og for at anlegget skal oppta minst mulig plass, bør man plassere utluftingsslangen i opphengt stilling.

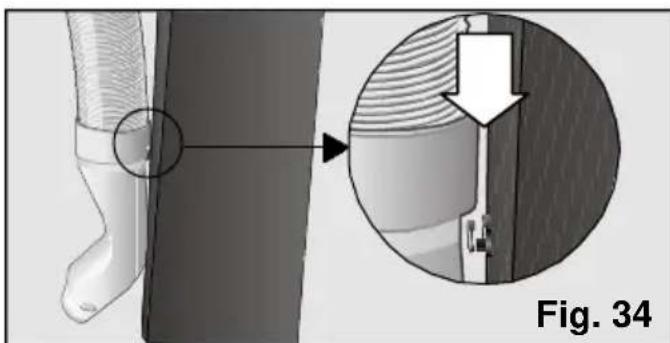

Dette gjores ved a boye slangen mot baksiden av anlegget og hake spreededsyn pa festet, Fig. 33 og 34.

Før bruk ved sesongstart

Generelle hensyn ved bruk

Hva gjør man hvis ...

... anlegget ikke fungerer ...

Kontroller at stopselet er tilkoblet nettet.
Kontroller at funksjonsvelgeren ikke stär i stillingen for inaktivering ●.
Kontroller at det er strøm i nettet eller at sikringen ikke er utløst.
Regular termostaten ned på en lavere temperatur.

... anlegget ikke fungerer og varsellampen for full kondensvannbeholder lyser ...

Plasser anlegget på en vannrett flate. Hvis varsellampen fortsett lyser, på denindre beholderen tappes for vann. (Se instruksjoner i "Klimatisering").
.... anlegget ikke kjøler tilstrekkelig ...
Kontroller at sammenføyningene pa utluftingsslangen for varmluft er i orden.
Kontroller at utluftingsslangen ikke har for kurvet stilling, og at lengden ikke overskrider 140 cm.
Kontroller at proppen på vannavløpsrøret sitter i røret.
□ Plasser sugekoppfestet sik at vindusapningen blir sa litersom mulig.
Trekk ned persiennene for a redusere solstråling.

... man oppdager vann på kontrollpanelets gitter eller på plassen for standardfilteret ...

Det er ingen grunn til bekymring, dette skyldes anleggets normale drift.

Generelle hensyn angäende støynivå

... anlegget avgir for mye stoy ...

Vi skiller mellom to typer stoy; den som skyldes normal drift av anlegget, og stoy som har en enkel lösning. Nedenfor forklares noen av disse mulige stoyelementene sa man kan kjenne dem bedre igjen.

Helt normal stoy

Hvis man hører en regelmessig tilbakevendende støy av vann, en surklelyd, skyldes dette driften av pumpen som resirkulerer vannet for a bedre effekten på anlegget.
Hvis du horer en svak dur, er dette uunngaelig og skyldes driften av kompressoren.
Hvis du hører en svak hvisling, gjelder det lyden av kjolemidlet som strømmer gjennom anleggets tynne slanger, nrk kompressoren settes i gang.
Hvis du hører et kort "klikk", gjelder det støy som oppstår ved til- og frakobling av pumpen, eller støy som oppstår i regulatoren ved til- og frakobling av elektronikken.

Stay med enkel Iøsning

Kontroller at utluftingsslangen og muffene på sprededysen og kollektoren sitter riktig på anlegget.
□ Undersøk at luftinntak og uttak på anlegget er frie for hindringer.
□ Undersök at anlegget ikke står i direkte kontakt med møbler eller andre husholdningsapparater for Å unngå at luftutslippet trefferppe disse direkte og øker lydnivæt.

Enhver annen feil eller reparasjon bør utbedres av en faglært tekniker. Forespor i SSE tilfelle hos en godkjent leverandør, hos kundeservice aller gjennom fabrikantens servicenett.

Teknisk service

Hvis apparatet ikke fungerer erter Å ha fulgt instruksjonene for bruk og installering, spesielt det som stär i avsnittet "Hensyn som...", ber vi deg huske at vårt tekniske servicenett stär til din disposisjon.

När man underretter om skaden, bør man oppgi apparatets modell (ENR) og fabrikasjonsnummer (FD), som kan leses på typeskiltet, Fig. 2.

Garanti

I hvert land gjelder garantibetingelser fastsatt av de ansvarlige representanskap for leverandorene. For nærmere opplysninger om dette bør man henvende seg til forhandleren hvor apparatet er kjopt og oppgi modell og fabrikasjonsnummer.

Ved ethvert ingrep som oppstär i garantitiden, er det absolutn ndvendig a forelegge kvittering for kjopet av apparatet.

Tekniske data

Modell PA19000M PA18100M
Forbruk ved maksimal effekt (W)* 975 975
Kjølekapasitet (W)* 1900 1800
Avfuktingskapasitet (I./24 t.) 36 36
Effekt ved varmefunksjon (W) – 1800
Sikring (A) 10 10
Energiklassifisering (bokstav)	D	D
Driftsrekkevidde
- Kjøling (min./maks. °C)	20 – 35	20 – 35
- Avfukting (min./maks. °C)	18 – 35	18 – 35
(*) I henhold til Europeisk standard EN14511

Tartalom
