PA 19000 M - Airconditioner SIEMENS - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis PA 19000 M SIEMENS i PDF-format.
| Produkttype | Mobilt monoblokk klimaanlegg |
| Merke | Siemens |
| Modell | PA 19000 M |
| Kjølekapasitet | 1900 W (iht. EN14511) |
| Avfuktingskapasitet | 36 L/døgn |
| Hovedfunksjoner | Klimaanlegg (maksimalt og stille), avfukting, luftrensing |
| Strømforsyning | 220-240 V, 50 Hz, jordet støpsel |
| Maksimalt forbruk | 975 W |
| Anbefalt sikring | 10 A treg |
| Energiklasse | D |
| Omgivelsestemperatur ved drift (kjøling) | 20 °C til 35 °C |
| Omgivelsestemperatur ved drift (avfukting) | 18 °C til 35 °C |
| Filtertype | Vaskbart grunnfilter + rensefilter (skiftes årlig) |
| Inkluderte tilbehør | Luftutkastingsrør, diffusor, sugekopp |
| Valgfritt tilbehør | Skyvekit for vindu/balkong (PA11000Z), vegggjennomføring (PA10000Z) |
| Normalt lydnivå | Driftslyder: pumpe, kompressor, kjølemiddel (normalt) |
| Rutinemessig vedlikehold | Rengjør grunnfilteret med rent vann regelmessig |
| Oppbevaring ved sesongslutt | Brett røret bakover og fest det med kroken |
| Sikkerhet | Minst 20 cm avstand fra overflater; ikke dekk til luftinntak/utløp; koble fra før rengjøring |
| Reparerbarhet | Reparasjon av godkjent tekniker; bruk originale Siemens-deler |
Ofte stilte spørsmål - PA 19000 M SIEMENS
Brukerspørsmål om PA 19000 M SIEMENS
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Airconditioner i PDF-format gratis! Finn veiledningen din PA 19000 M - SIEMENS og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. PA 19000 M av merket SIEMENS.
BRUKSANVISNING PA 19000 M SIEMENS
Rengöring av apparaten 121
Rengöring av apparaten
Installation av reningsfilter
Ljud som kan anses vara helt normalt
Råd om avhending av emballasjen....126
Råd om avhending av ditt gamle anlegg....126
Råd om energisparing....126
Viktig informasjon
Før anlegget tilkobles 127
Presentasjon av ditt nye anlegg
Beskrivelse av anlegget....128
Kontrollpanel 129
Beskrivelse av tilbehør 130
Bruksvilkår
Bruksvilkår....130
Transportvilkår....131
Bruksanvisning
Klimatisering 131
Muligheter for luftutslipp i friluft ....132
Avfukting 134
Luftrensing....135
Oppvarming....135
Rengjøring og vedlikehold
Rengjøring av anlegget....136
Rengjøring og bytte av rensefiltre....136
Lagringsvilkår....137
Før bruk ved sesongstart ....137
Hensyn som vil spare deg for henvendelser til teknisk service
Generelle hensyn ved bruk....138
Generelle hensyn angående støynivå....138
Teknisk service / Garanti / Tekniske data .....139

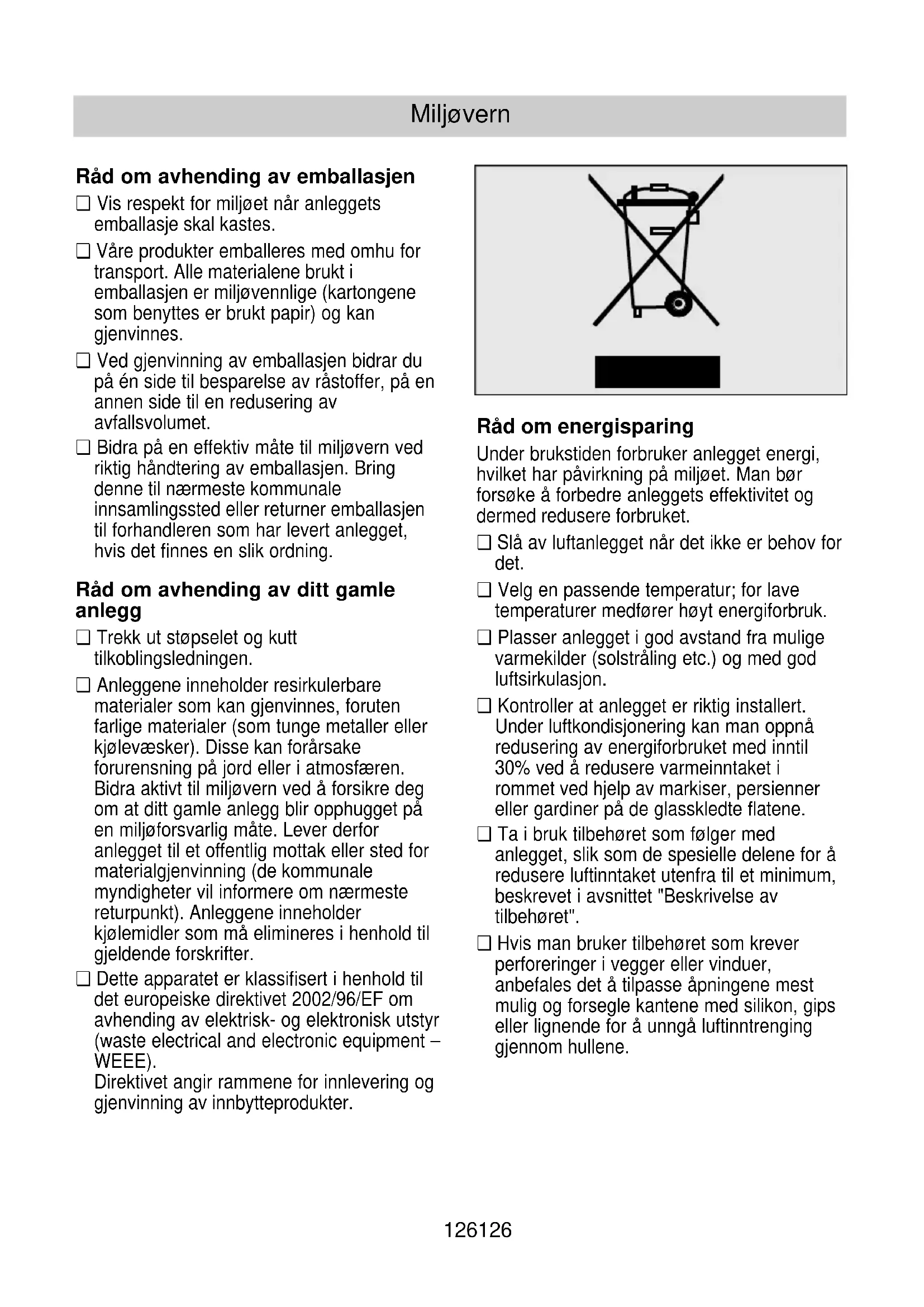

Råd om avhending av emballasjen
□ Vis respekt for miljøet når anleggets emballasje skal kastes.
□ Våre produkter emballeres med omhu for transport. Alle materialene brukt i emballasjen er miljøvennlige (kartongene som benyttes er brukt papir) og kan gjenvinnes.
□ Ved gjenvinning av emballasjen bidrar du på én side til besparelse av råstoffer, på en annen side til en redusering av avfallsvolumet.
□ Bidra på en effektiv måte til miljøvern ved riktig håndtering av emballasjen. Bring denne til nærmeste kommunale innsamlingssted eller returner emballasjen til forhandleren som har levert anlegget, hvis det finnes en slik ordning.
Råd om avhending av ditt gamle anlegg
□ Trekk ut støpselet og kutt tilkoblingsledningen.
□ Anleggene inneholder resirkulerbare materialer som kan gjenvinnes, foruten farlige materialer (som tunge metaller eller kjølevæsker). Disse kan forårsake forurensning på jord eller i atmosfæren. Bidra aktivt til miljøvern ved å forsikre deg om at ditt gamle anlegg blir opphugget på en miljøforsvarlig måte. Lever derfor anlegget til et offentlig mottak eller sted for materialgjenvinning (de kommunale myndigheter vil informere om nærmeste returpunkt). Anleggene inneholder kjølemidler som må elimineres i henhold til gjeldende forskrifter.
□ Dette apparatet er klassifisert i henhold til det europeiske direktivet 2002/96/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE).
Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.
Under brukstiden forbruker anlegget energi, hvilket har påvirkning på miljøet. Man bør forsøke å forbedre anleggets effektivitet og dermed redusere forbruket.
☐ Slå av luftanlegget når det ikke er behov for det.
□ Velg en passende temperatur; for lave temperaturer medfører høyt energiforbruk.
□ Plasser anlegget i god avstand fra mulige varmekilder (solstråling etc.) og med god luftsirkulasjon.
□ Kontroller at anlegget er riktig installert. Under luftkondisjonering kan man oppnå redusering av energiforbruket med inntil 30% ved å redusere varmeinntaket i rommet ved hjelp av markiser, persienner eller gardiner på de glasskledte flatene.
☐ Ta i bruk tilbehøret som følger med anlegget, slik som de spesielle delene for å redusere luftinntaket utenfra til et minimum, beskrevet i avsnittet "Beskrivelse av tilbehøret".
☐ Hvis man bruker tilbehøret som krever perforeringer i vegger eller vinduer, anbefales det å tilpasse åpningene mest mulig og forsegle kantene med silikon, gips eller lignende for å unngå luftinntrenging gjennom hullene.
Miljøvern
☐ For å unngå nedsatt yteevne av anlegget og dermed større strømutgifter anbefales å følge instruksjonene om plassering av utluftingsslangen, slik fabrikanten foreskriver (Se "Muligheter for luftutslipp i friluft").
□ Unngå for liten böyeradius eller unødvendig lang utluftingsslange.
□ Ved eliminering av varmluft gjennom skyvevinduer installeres utstyrsdelen som hindrer inntak av varmluft utenfra og bedrer yteevnen.
☐ Kontroller at sammenføyningene mellom utluftingsslangen og muffene (kollektor og sprededyse) er de riktige. Se "Muligheter for luftutslipp i friluft".
□ Kontroller at sprededysen sitter slik at vinduet kan lukkes mest mulig igjen for å unngå luftinntak utenfra.
□ Undersøk at luftinntak og uttak ikke er tette. Hold dem rene og frie for smuss, støv og fremmedlegemer.
□ Undersøk at filtrene i anlegget er rene og riktig innsatt (se "Rengjøring og vedlikehold").
☐ Om sommeren bør man foreta utlufting når uteluften er mest kjølig (tidlig på morgenen og på natten).
Viktig informasjon
Før anlegget tilkobles
□ Les bruksanvisningen før første gangs bruk. Den inneholder viktig informasjon, ikke bare angående bruken, men også om sikkerhet og vedlikehold.
□ Oppbevar denne bruksanvisningen. Den kan eventuelt være til nytte for en annen bruker.
□ Sett ikke i gang et skadet anlegg.
□ Montering og tilkobling av anlegget bør utføres i overensstemmelse med monteringsinstruksene og følge det gjeldende regelverk. Hvis instruksjonene ikke overholdes, kan man risikere å miste garantien.
□ Våre anlegg følger gjeldende sikkerhetsforskrifter. Kun autoriserte fagfolk kan foreta reparasjoner. Det er din sikkerhet det gjelder.
□ Undersøk at proppen i avløpsrøret sitter godt fast, da den kan ha løsnet under transporten. Fig. 1.

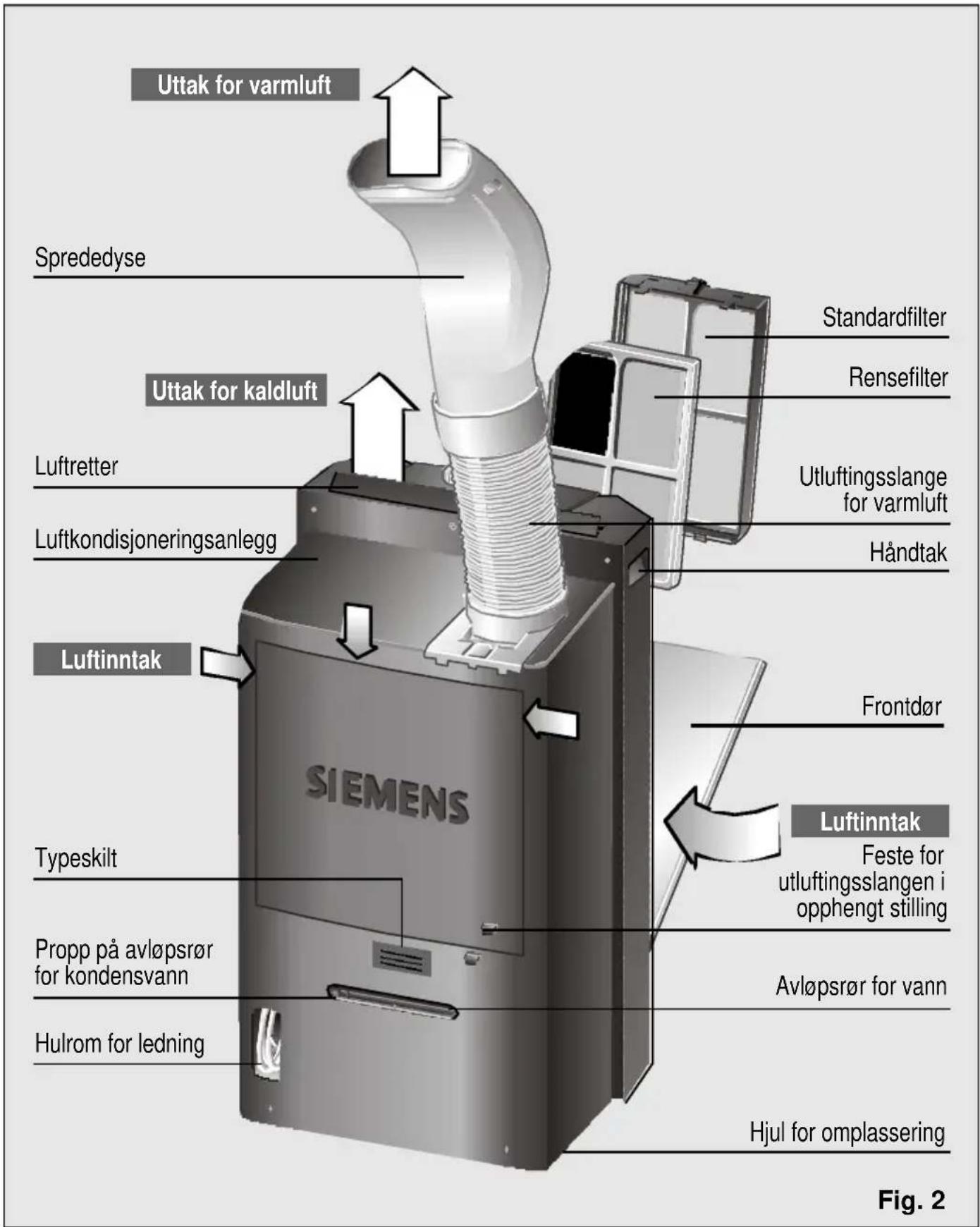

Beskrivelse av anlegget
Presentasjon av ditt nye anlegg
Kontrollpanel
Modellen PA19000M
Modellen PA18100M
Presentasjon av ditt nye anlegg
Beskrivelse av tilbehør
| Sugekopp-feste filter | Standard-er filter dobbet gjennomføring | Aktivt Vegg-filter Art. No: Art. No: PA10000Z | BalkongVindusgjennomføring Art. No: PA11000Z 475075 | dørsdel | ||
| PA19000M | √ | √ | √ | ● | ● | ★ |
| PA18100M | √ | √ | √ | ● | ● | ★ |
| Mål ca.min / maks (lengde x bredde) cm. | ∅ vegg 10,5 | 70x10/205x10 | ||||
√ Standard tilbehør: Disse delene leveres med anlegget.
- Tilleggsutstyr: Disse delene kan anskaffes gjennom fabrikantens servicenett eller hos godkjente leverandører.
Tilleggsutstyr: Disse delene kan kun anskaffes gjennom fabrikantens servicenett.
Bruksvilkår
Bruksvilkår
Hvis det av en eller annen grunn blir nødvendig å bytte ut tilslutningskabelen til strømnettet med en ny, må dette kun utføres av autorisert personell fra fabrikantens serviceverksted.
Bruksvilkår
Hvis anlegget slås av og det settes i gang igjen, vil kompressoren starte etter ca. 3 minutter. Denne tiden er nødvendig for å garantere korrekt drift.
Unngå direkte kontakt med utdreven luft fra utluftingsslangen.
Transportvilkår
Anlegget har hjul for å lette forflytting. Skulle det være nødvendig, kan det skråstilles for å lette omplassering. I dette tilfelle er det best å vente minst en time før anlegget settes i gang igjen.

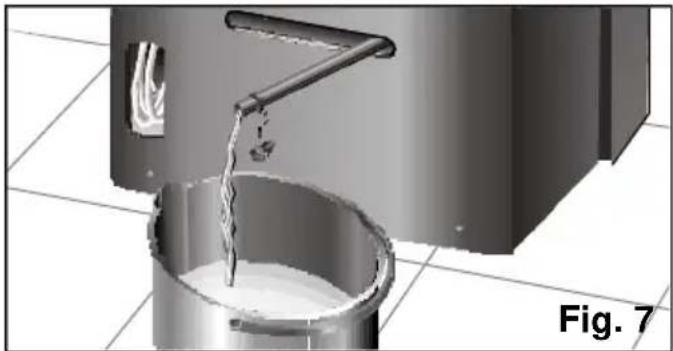

☐ Før anlegget flyttes, må det oppsamlede kondensvannet i den indre beholderen tappes ut ved å ta vannavløpsrøret ut av fordypningen og fjerne proppen, Fig. 7. Glem ikke å sette propp og avløpsrør på plass når beholderen er tømt.
Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften.
□ Anlegget kobles til strømnettet.
☐ Før utluftingsslangen for varmluft ut i friluft. For å unngå overdreven støy og nedsatt yteevne er det nødvendig å plassere utluftingsslangen som vist på Fig. 14. Se avsnittet "Muligheter for luftutslipp i friluft".

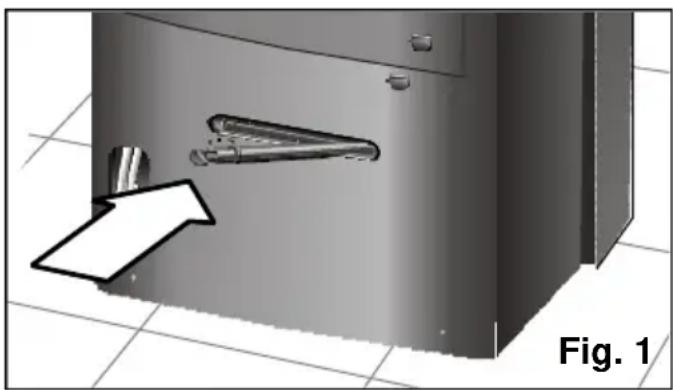

□ Kontroller at proppen, Fig. 1, er festet på avløpsrøret for å unngå at vannet kan renne ut og væte underlaget.
☐ Løft opp luftretteren plassert på anleggets øvre del. På modellene PA18100M er ikke denne luftretteren installert på anlegget. Se figurene 25, 26 i avsnittet "Oppvarming".

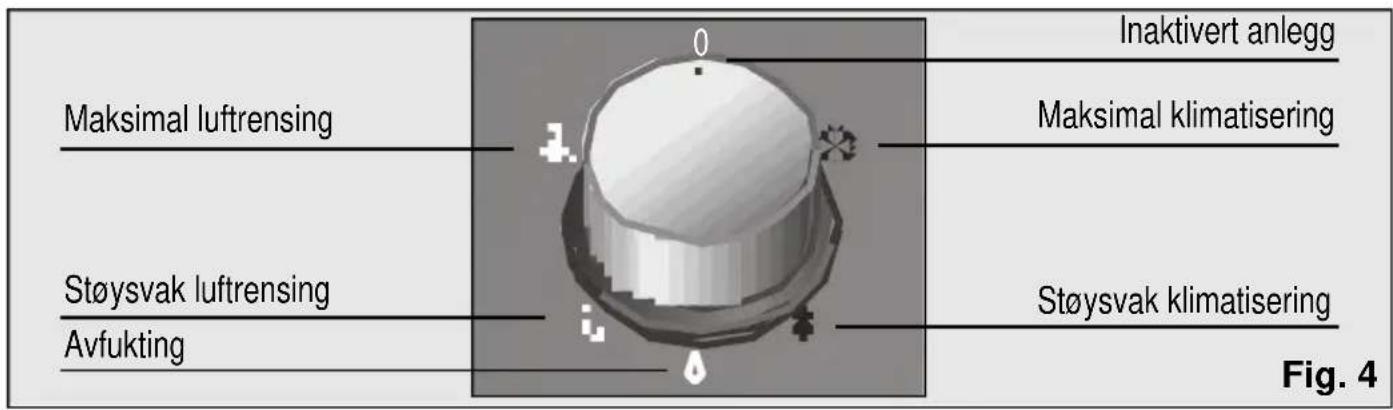

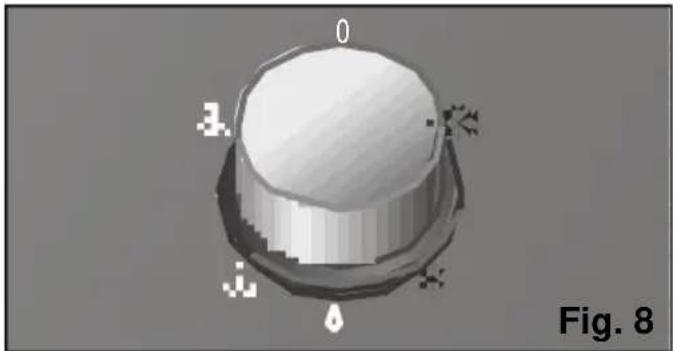

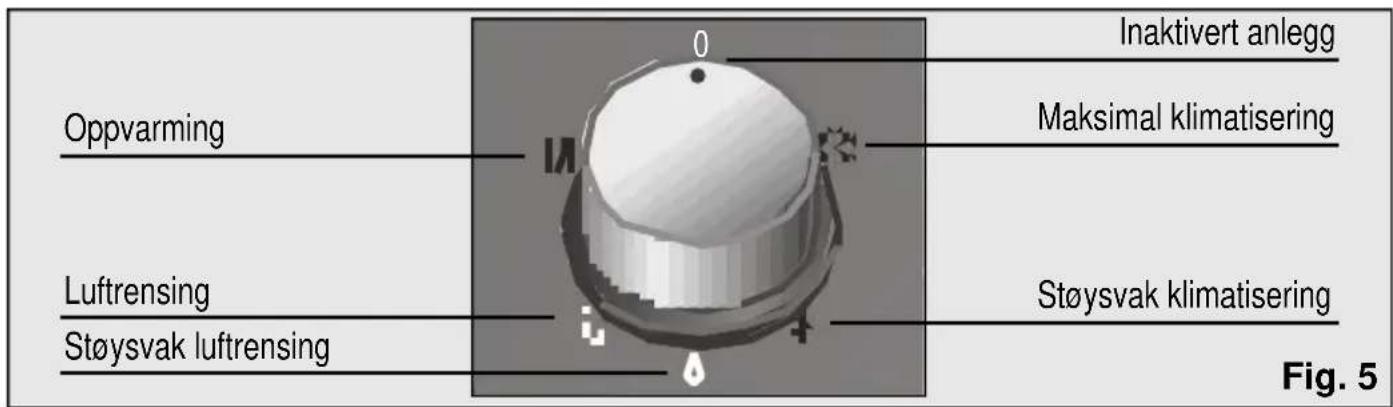

□ Velg funksjonen maksimal klimatisering ✝ eller støysvak klimatisering ✝, Fig. 8. (Funksjonen for støysvak klimatisering reduserer luftmengden på anlegget).

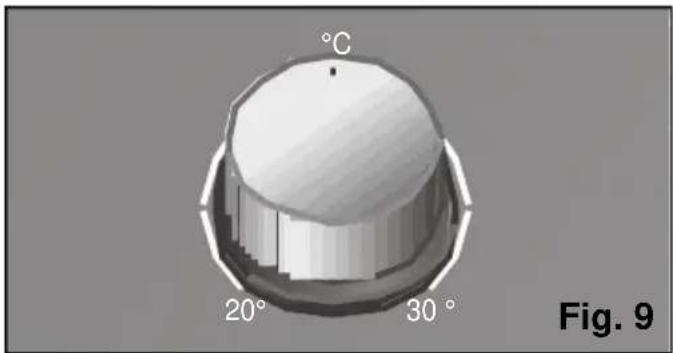

☐ Sett termostaten på ønsket temperatur, Fig. 9. Hvis anlegget kobler ut automatisk på grunn av termostaten, må man vente til romtemperaturen stiger 2-3° C før det setter i gang igjen. Anlegget kjøler, renser og avfukter romluften under ett og skaper på denne måten et behagelig inneklima.
Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften.
Under forhold med høy fuktighet vil anlegget akkumulere kondensvann i en indre beholder. Ved et bestemt nivå tenner varsellampen,

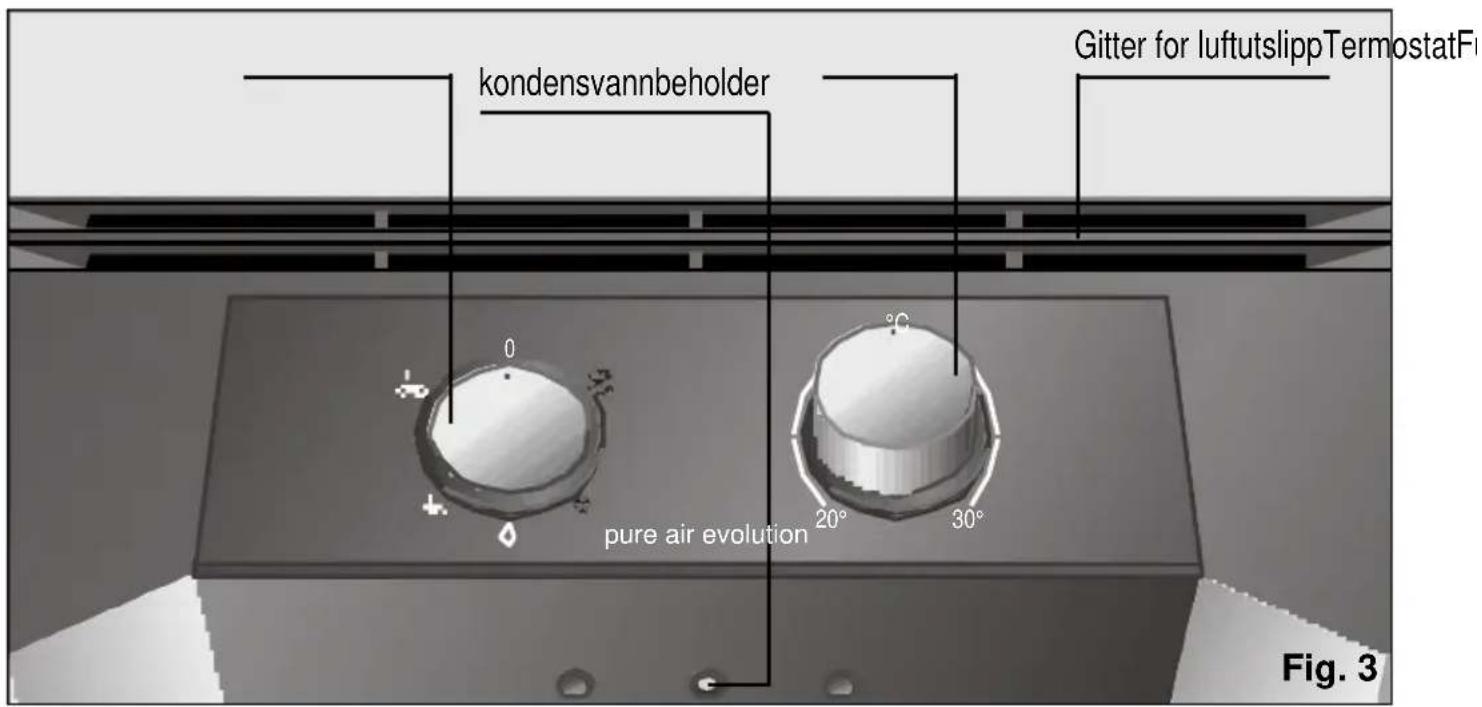

Fig. 3, som indikerer full kondensvannbeholder og behovet for å tømme denne. I dette tilfelle vil kjølingen opphøre, og vannet må tappes som forklart i "Transportvilkår", Fig. 7.
□ Det anbefales å slå av anlegget mens vannet elimineres.
Bemerk!

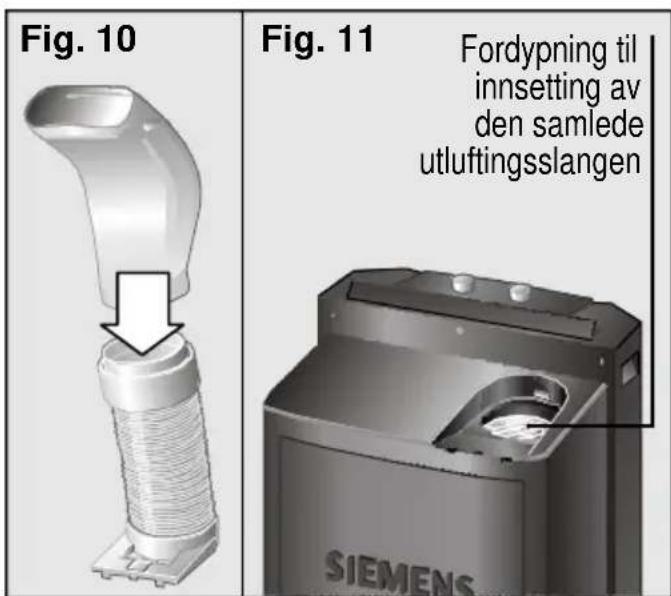

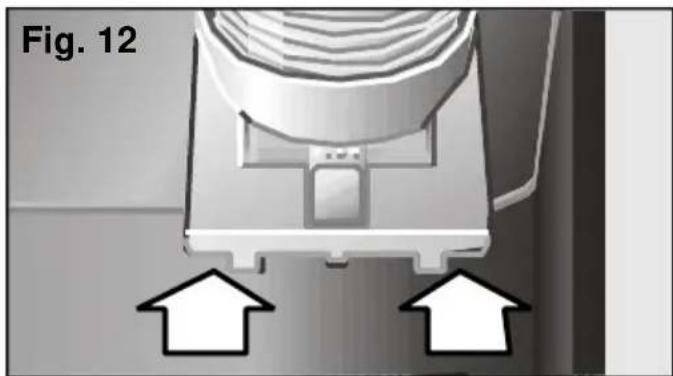

Muligheter for luftutslipp i friluft Montering av utluftingsslangen og tilbehør på anlegget
Monter den samlede utluftingsslangen i fordypningen som ligger bakerst på toppen av anlegget, Fig. 11.
For å få den samlede utluftingsslangen nøyaktig innpasset i fordypningen, er det nødvendig å skyve slangen inn på plass i denne (slik pilene indikerer på Fig. 12).

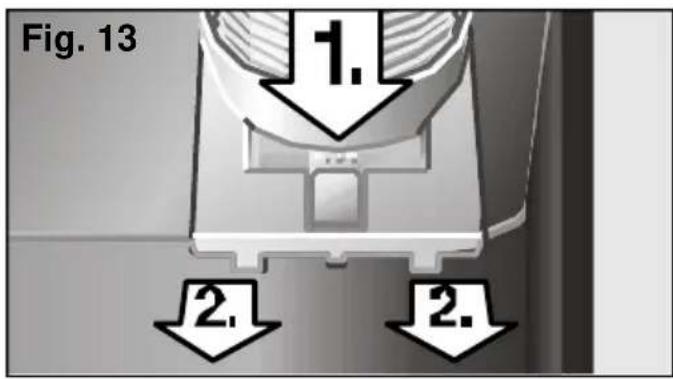

Hvis slangesettet skal tas av anlegget, må tappen "Push" (Fig. 13, 1.) trykkes ned og slangeholdet skyves ut. (Fig. 13, 2.).
Flyttbar installasjon

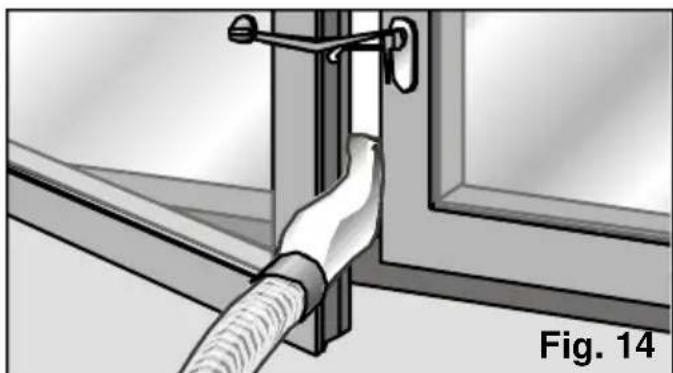

□ Åpne vinduet på gløtt og plasser sprededysen mellom det innadslående vindusbladet og vindusrammen.
□ Lukk vinduet inntil så godt som mulig og gjør det fast med sugekoppfestet, som følger med, Fig. 14.

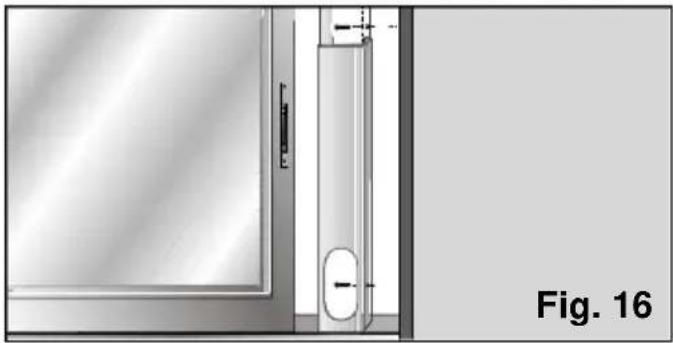

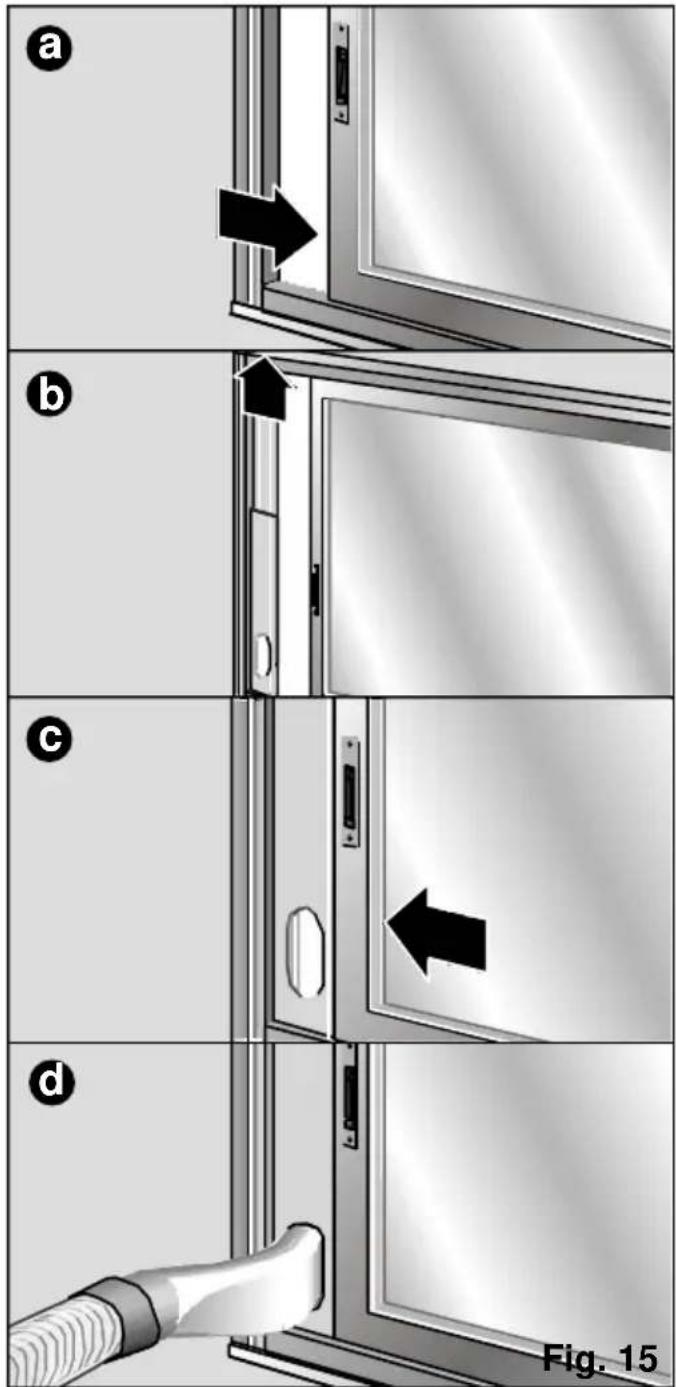

- Man kan også bruke tilbehør for installering i skyvevindu / balkong skyvedør (se "Beskrivelse av tilbehøret"). Fig. 15: a, b, c, d. Utstyrsdelen fungerer både til horisontale og vertikale vinduer / balkongdører.
- Til montering på vindu / balkongdør er denne utstyrt med to sidehull. Ved hjelp av to skruer (ikke inkludert i tilbehøret) kan brukeren feste delen i rammen eller i veggen uten fare for at den skal bevege seg eller falle ned fra holdet, Fig. 16.
Dette gjøres ved å bruke utstyrsdelen for vegg-gjennomføring / vindusgjennomføring. Se "Beskrivelse av tilbehør".

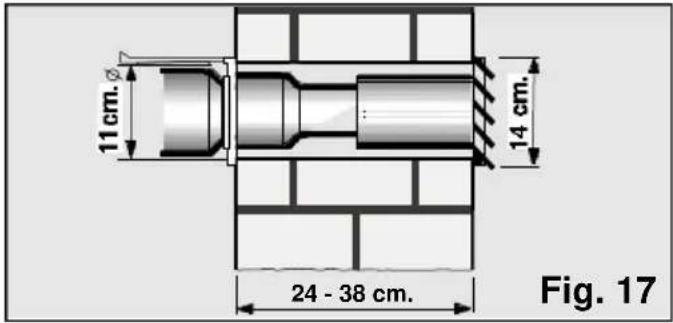

☐ Skal man drive varmluften ut gjennom veggen, må det lages et hull i denne for innlegging av vegg-gjennomføringen, Fig. 17.
□ Sprededysen fjernes og utluftingsslangen kobles til gjennomføringsrøret.

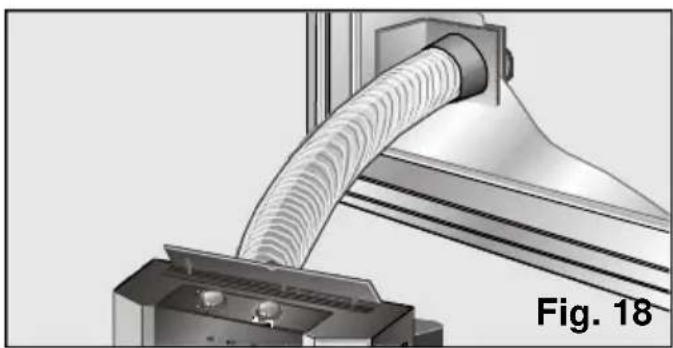

☐ I de tilfeller den faste installasjonen skal føres gjennom vindusglass, benyttes bare den gjennomsiktige endedelen av utstyret, og det må lages et hull i glassruten på 10,5 cm i diameter, Fig. 18.
Ved plassering av slangen bør den ikke ha for liten böyeradius. Dette kan hindre fullgod utdriving av varmluften, som igjen kan føre til nedsatt kjøleeffekt og kapasitet.
For å oppnå maksimal kjøleeffekt og minimalt støynivå anbefales å plassere utluftingsslangen over anleggets totale høyde, Fig. 19
Avfukting
I stillingen, ^ reduserer anlegget romfuktigheten og renser inneklimaet.

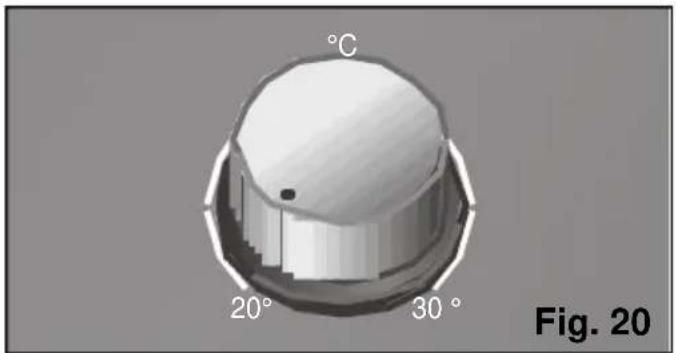

□ Still inn termostaten på minimumstemperatur, Fig. 20.

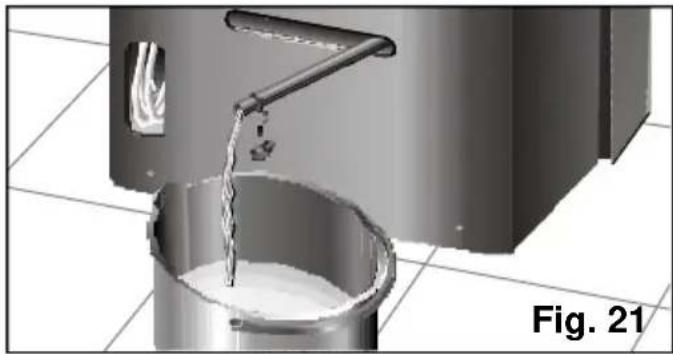

☐ Plasser et oppsamlingskar til kondensvannet under rørutløpet og fjern proppen, Fig. 21.

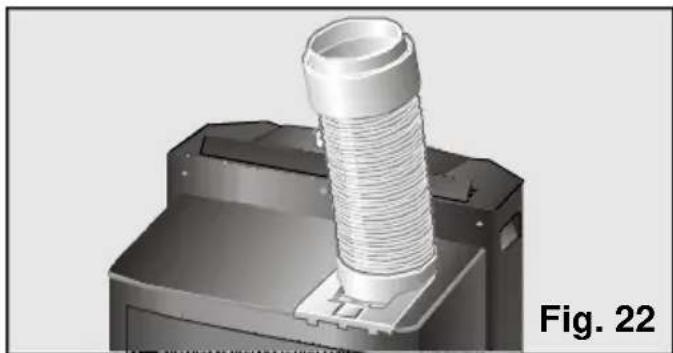

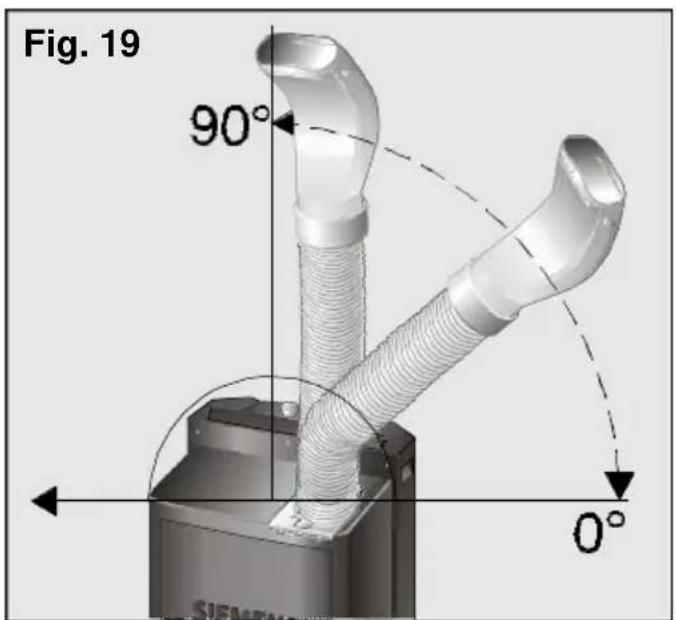

☐ Ta av sprededysen og sett utluftingsslangen i stilling som indikert på figur 22.
□ Hvis det ønskes, er det også mulig å demontere utluftingsslangen i sin helhet.
☐ Løft opp luftretteren plassert på anleggets øvre del. På modellene PA18100M er ikke denne luftretteren installert på anlegget. Se figurene 25, 26 i avsnittet "Oppvarming".

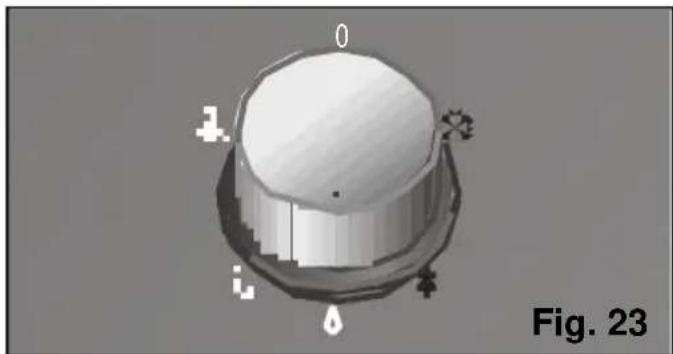

□ Velg avfuktingsfunksjonen, ^ på funksjonsvelgerbryteren, Fig. 23.
Vannmengden ved avfukting kan bli maksimalt 36 liter pr. 24 timer, avhengig av miljøforholdene. Se avsnittet "Tekniske data".
Glem ikke å sette proppen i vannavløpsrøret ved funksjonsskifte. Hvis dette ikke gjøres, vil vannet renne fritt mens anlegget fungerer.
Vær alltid oppmerksom på at skal anlegget fungere, må romtemperaturen være 18° C eller mer.
Luftrensing
I denne funksjonen resirkuleres inneluften i rommet (ventilasjon) ved å føre den gjennom et rensefilter.
Anlegget er utstyrt med et standardfilter og et rensefilter for å unngå:
- Ulike pollentyper, bakterier og støv.
□ Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon.
☐ Løft opp luftretteren plassert på anleggets øvre del. På modellene PA18100M er ikke denne luftretteren installert på anlegget. Se figurene 25 eller 26i avsnittet "Oppvarming".

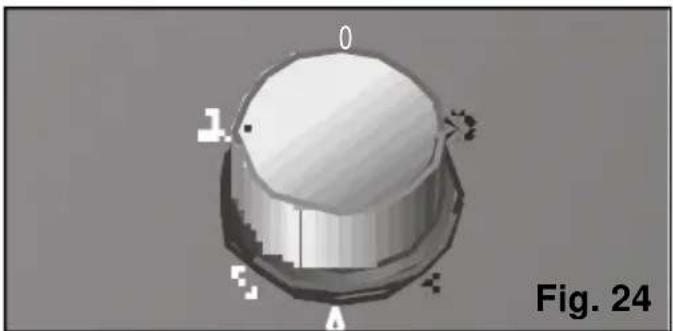

□ Velg viftehastighet for luftrensing: maksimal ✗ eller støysvak ✗, Fig. 24.
☐ I de tilfellene og på de modellene som er utstyrt med tilleggsfiltre, anbefaler vi å beholde disse filtrene på, uavhengig av den valgte funksjonen (kjøling, avfukting, luftrensing). På denne måten vil du oppnå en mer effektiv rensevirkning.

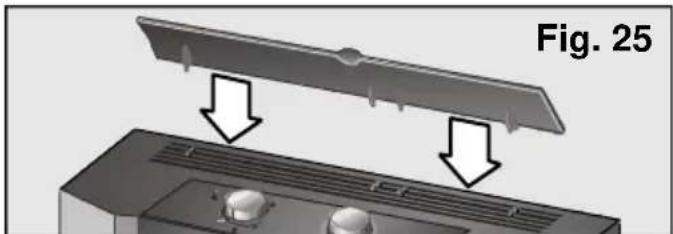

Oppvarming (bare på modellen PA18100M)
I stillingen »» varmer anlegget opp romluften til bruker oppnår ønsket temperatur, samtidig som det renser inneluften.
□ Koble anlegget til nettet.
□ Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon.
☐ På modellene PA18100M er ikke denne luftretteren installert på anlegget. Fabrikanten anbefaler at denne installeres på forhånd for å få en bedre fordeling av luftstrømmen. Påmontering av luftretteren vises på de vedlagte figurene.
☐ Sett termostaten på ønsket temperatur. Ved oppnådd temperturnivå vil apparatet koble ut automatisk og koble inn igjen när temperaturen synker 2-3° C.
Bemerk!
Dekk ikke til luftinntak og uttak på anlegget!
Rengjøring av anlegget
□ Av sikkerhetshensyn anbefaler vi å koble anlegget fra strømnettet før rengjøringen.
□ Anlegget kan rengjøres med en klut eller svamp, lunkent vann og et mildt rengjøringsmiddel.
☐ Bruk aldri varmt vann (på mer enn 40° C), blekningsmiddel, benzol, bensin, syrer, skrubber, børster eller etsende rengjøringsmidler, og unngå at vann trenger inn i anlegget.
□ Vask ikke anlegget med vannslange.
Rengjøring og bytte av rensefiltre

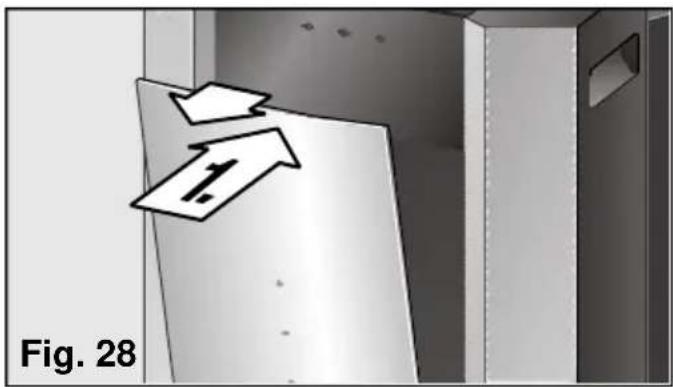

Skal man foreta utskifting av rensefilteret, må anleggets frontdør åpnes (det er ikke nødvendig å ta den av); det er tilstrekkelig å trykke døren lett forover. Døren lar seg åpne til den hviler mot et sikkerhetsanslag uten fare for å falle av, Fig. 28.

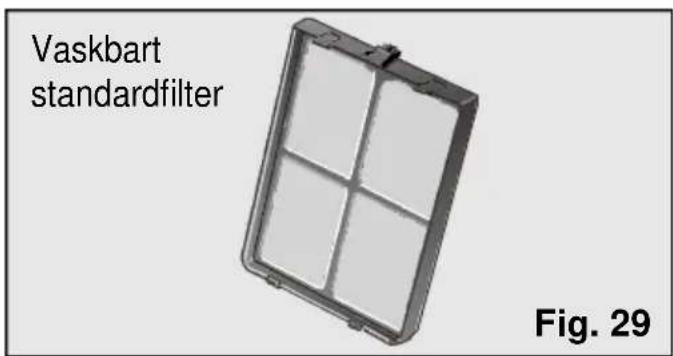

Alle modellene er utstyrt med et standardfilter som må rengjøres etter en tid, Fig. 29. Dette gjøres helt enkelt ved å trykke inn klemmen på øvre del og ta filteret ut av holdet, Fig. 30. Det er tilstrekkelig å vaske det under rennende vann, tørke det og sette det inn på plass igjen.
Skal rensefilteret ha virkning, bør det skiftes ut hvert år.
(Dette tilbehøret kan anskaffes gjennom fabrikantens serviceverksteder eller hos godkjente leverandører). Se avsnittet "Beskrivelse av tilbehøretv.
Installering av rensefilteret:

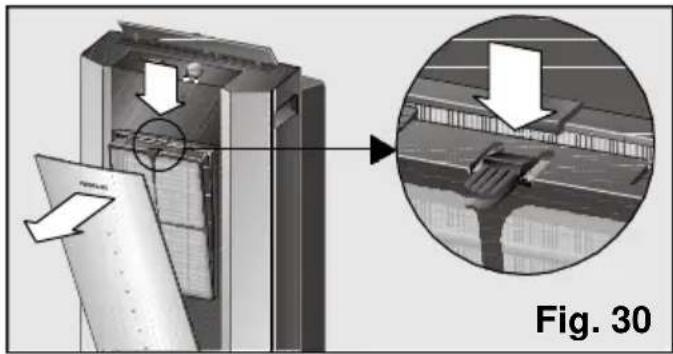

☐ Ta standardfilteret ut av anlegget, Fig. 30.
□ Sett rensefilteret inn i standardfilteret som vist på Fig. 31.
☐ Installer dette settet i anlegget slik at de nedre hengselpinnene passer inn i fordypningene på anleggets frontdeksel og trykk ned øvre klemme til det høres et "klikk" som tegn på at settet er riktig innsatt.
□ Lukk anleggets frontdør.
□ Sett kun et sett filtre i holderen så kuldeeffekten opprettholdes.
Noter

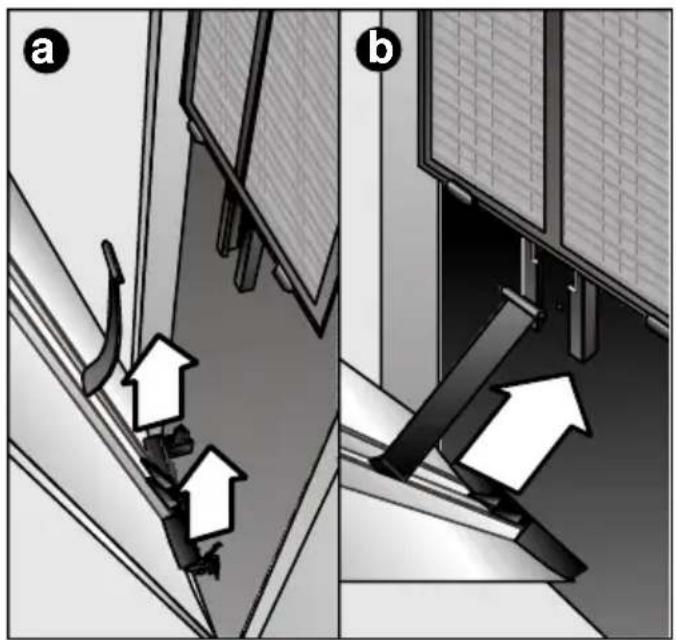

For å unngå at anleggets frontdør faller av og forårsaker fysiske og / eller materielle skader, er disse modellene utstyrt med et sikkerhetsanslag som begrenser dørens
rekkevidde. For å lette rengjøring eller filterbytte er det også mulig å hekte døren av anlegget (brukeren må dra døren mot seg med kraft). I dette tilfelle eller hvis døren skulle gå av holdet av andre grunner, må brukeren iaktta følgende punkter for en korrekt plassering:
1° Løft døren ut av de nedre holdene, (Fig. 32: a).
2° Sett hengselpinnen i plast i anleggets frontfordypning (med T-form) og skyv den nedover til den støter mot sikkerhetsanslaget, (Fig. 32: b).
3° Plasser dørens nedre hengselpinner forsiktig inn i anleggets frontanslag for å unngå at hengselpinnen i plast plassert i forutgående punkt går ut av sin stilling, (Fig. 32: c).
Etter å ha fulgt disse punktene må brukeren forsikre seg om at døren er riktig plassert og ikke faller av, når den åpnes på nytt. (Døren lar seg åpne til den hviler mot sikkerhetsanslaget). Hvis ikke så er tilfelle, må punkt 1° og 2° gjentas.

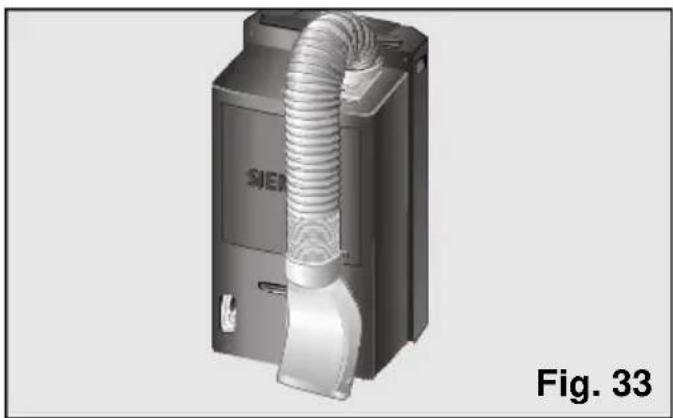

På slutten av hver sesong og for at anlegget skal oppta minst mulig plass, bør man plassere utluftingsslangen i opphengt stilling.
□ Dette gjøres ved å bøye slangen mot baksiden av anlegget og hake sprededysen på festet, Fig. 33 og 34.
Før bruk ved sesongstart
Generelle hensyn ved bruk
Hva gjør man hvis ...
... anlegget ikke fungerer ...
□ Kontroller at støpselet er tilkoblet nettet.
□ Kontroller at funksjonsvelgeren ikke står i stillingen for inaktivering ●.
□ Kontroller at det er strøm i nettet eller at sikringen ikke er utløst.
☐ Reguler termostaten ned på en lavere temperatur.
... anlegget ikke fungerer og varsellampen for full kondensvannbeholder lyser ...
☐ Plasser anlegget på en vannrett flate. Hvis varsellampen fortsatt lyser, må den indre beholderen tappes for vann. (Se instruksjoner i "Klimatisering").
.... anlegget ikke kjøler tilstrekkelig ...
□ Kontroller at sammenføyningene på utluftingsslangen for varmluft er i orden.
□ Kontroller at utluftingsslangen ikke har for kurvet stilling, og at lengden ikke overskrider 140 cm.
□ Kontroller at proppen på vannavløpsrøret sitter i røret.
□ Plasser sugekoppfestet slik at vindusåpningen blir så liten som mulig.
□ Trekk ned persiennene for å redusere solstråling.
... man oppdager vann på kontrollpanelets gitter eller på plassen for standardfilteret ...
□ Det er ingen grunn til bekymring, dette skyldes anleggets normale drift.
Generelle hensyn angående støynivå
... anlegget avgir for mye støy ...
Vi skiller mellom to typer støy; den som skyldes normal drift av anlegget, og støy som har en enkel løsning. Nedenfor forklares noen av disse mulige støyelementene så man kan kjenne dem bedre igjen.
Helt normal støy
☐ Hvis man hører en regelmessig tilbakevendende støy av vann, en surklelyd, skyldes dette driften av pumpen som resirkulerer vannet for å bedre effekten på anlegget.
□ Hvis du hører en svak dur, er dette uunngåelig og skyldes driften av kompressoren.
☐ Hvis du hører en svak hvisling, gjelder det lyden av kjølemidlet som strømmer gjennom anleggets tynne slanger, när kompressoren settes i gang.
☐ Hvis du hører et kort "klikk", gjelder det støy som oppstår ved til- og frakobling av pumpen, eller støy som oppstår i regulatoren ved til- og frakobling av elektronikken.
Støy med enkel løsning
□ Kontroller at utluftingsslangen og muffene på sprededysen og kollektoren sitter riktig på anlegget.
□ Undersøk at luftinntak og uttak på anlegget er frie for hindringer.
□ Undersøk at anlegget ikke står i direkte kontakt med møbler eller andre husholdningsapparater for å unngå at luftutslippet treffer disse direkte og øker lydnivået.
Enhver annen feil eller reparasjon bør utbedres av en faglært tekniker. Forespør i så tilfelle hos en godkjent leverandør, hos kundeservice eller gjennom fabrikantens servicenett.
Teknisk service
Hvis apparatet ikke fungerer etter å ha fulgt instruksjonene for bruk og installering, spesielt det som står i avsnittet "Hensyn som...", ber vi deg huske at vårt tekniske servicenett står til din disposisjon.
Når man underretter om skaden, bør man oppgi apparatets modell (E NR) og fabrikasjonsnummer (FD), som kan leses på typeskiltet, Fig. 2.
Garanti
I hvert land gjelder garantibetingelser fastsatt av de ansvarlige representantskap for leverandørene. For nærmere opplysninger om dette bør man henvende seg til forhandleren hvor apparatet er kjøpt og oppgi modell og fabrikasjonsnummer.
Ved ethvert inngrep som oppstår i garantitiden, er det absolutt nødvendig å forelegge kvittering for kjøpet av apparatet.
Tekniske data
| Modell PA19000M PA18100M | ||
| Forbruk ved maksimal effekt (W)* 975 975 | ||
| Kjølekapasitet (W)* 1900 1800 | ||
| Avfuktingskapasitet (l./24 t.) 36 36 | ||
| Effekt ved varmefunksjon (W) – 1800 | ||
| Sikring (A) | 10 10 | |
| Energiklassifisering (bokstav) | D | D |
| Driftsrekkevidde | ||
| - Kjøling (min./maks. °C) | 20 – 35 | 20 – 35 |
| - Avfukting (min./maks. °C) | 18 – 35 | 18 – 35 |
| (*) I henhold til Europeisk standard EN14511 | ||
