BEDIENUNGSANLEITUNG PA 19000 M SIEMENS

• HUSiemens-Electrogeräte GmbH Carl-Wery-Str. 34 D 81739 München GermanyInhaltsverzeichnis Umweltschutz Tipps zur Entsorgung der Verpackung p. 4
• Tipps zur Entsorgung Ihres Altgerätes p. 4
• Tipps zum Energiesparen p. 4
• Wichtige Hinweise Vor dem Einschalten Ihres Gerätes p. 5
• Vorstellung Ihres neuen Gerätes Beschreibung des Gerätes p. 6
• Bedienfeld p. 7
• Beschreibung des Zubehörs p. 8
• Betriebsbedingungen Betriebsbedingungen p. 8
• Transportbedingungen p. 9
• Bedienung Ihres Gerätes Klimatisieren p. 9
• Möglichkeiten der Warmluftabführung p. 10
• Entfeuchten p. 12
• Luftreinigung p. 13
• Heizen (modellabhängig) p. 13
• Reinigung und Wartung Gerätereinigung p. 14
• Reinigung und Austausch der Filter p. 14
• Lagerung des Gerätes am Ende der Saison p. 16
• Vor der Inbetriebnahme zu Saisonbeginn p. 16
• Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können Allgemeine Hinweise zum Betrieb p. 17
• Allgemeine Hinweise zum Geräuschpegel Kundendienst / Technische Daten / Garantiebedingungen p. 17

Umweltschutz Tipps zur Entsorgung der Verpackung ❏ Bitte denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt. ❏ Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden. ❏ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen. ❏ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung. Tipps zur Entsorgung Ihres Altgerätes ❏ Trennen Sie das Gerät vom Stromnetz und entfernen Sie das Anschlusskabel. ❏ Das Gerät enthält Kältemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen. ❏ In den Geräten befinden sich recycelbare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät daher zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihre örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in Ihrer Nähe. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU- weit gültige Rücknahme und Verwertung der Altgeräte vor. Tipps zum Energiesparen Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken. ❏ Schalten Sie das Gerät aus, wenn Sie es nicht brauchen. ❏ Wählen Sie eine geeignete Temperatur. Zu niedrige Temperaturen führen zu einem hohen Energieverbrauch. ❏ Stellen Sie das Gerät nicht in der Nähe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation. ❏ Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30 % gesenkt werden, wenn man durch Rollläden, Jalousien oder Vorhänge an den Glasflächen den Wärmeeintritt in den Raum verringert. ❏ Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so weit wie möglich geschlossen werden kann, um einen Lufteintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabführung"). ❏ Um eine Leistungsverringerung Ihres Gerätes und damit einen höheren Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Möglichkeiten der Warmluftabführung").Wichtige Hinweise

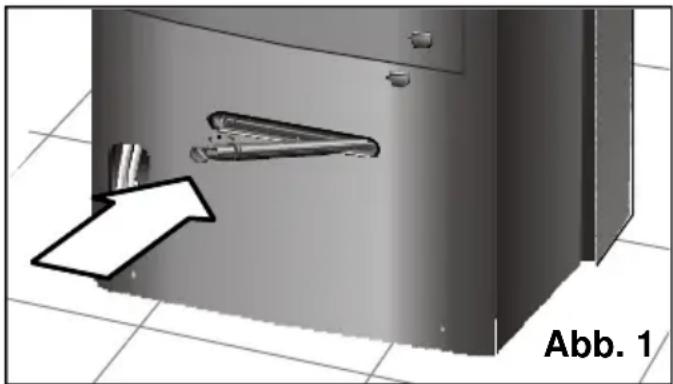

Vor dem Einschalten Ihres Gerätes ❏ Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthält wichtige Informationen für den Gebrauch sowie für die Wartung und Ihre Sicherheit. ❏ Bewahren Sie diese Gebrauchsanleitung auf. Sie könnte für einen anderen Benutzer von Nutzen sein. ❏ Nehmen Sie kein beschädigtes Gerät in Betrieb. ❏ Aufstellung und Anschluss Ihres Gerätes müssen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen. ❏ Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturen dürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihre eigene Sicherheit steht auf dem Spiel. ❏ Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen. ❏ Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörs beschrieben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten. ❏ Für die Abführung der Warmluft bieten wir für Schiebefenster und -türen spezielles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerätes erhöht (siehe Abschnitt "Beschreibung des Zubehörs"). ❏ Stellen Sie sicher, dass die Luftein- und - auslässe nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern. ❏ Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt “Reinigung und Austausch der Filter“). ❏ Lüften Sie Ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kühlsten ist. ❏ Stellen Sie sicher, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelöst haben könnte. Abb. 1 Umweltschutz6 Vorstellung Ihres neuen Gerätes Beschreibung des Gerätes Fensterdüse Waschbarer Grobstaubfilter Warmluftauslass Lufteintritt Lufteintritt Kaltluftauslass Fronttür Abluftschlauch für die Warmluft Kabelfach Typenschild Handgriffe Klimagerät Rollen Vliesfilter Stopfen des Wasserablassschlauches Haken für den Abluftschlauch Wasserablassschlauch Luftleitklappe Abb. 27 Vorstellung Ihres neuen Gerätes Bedienfeld pure air evolution

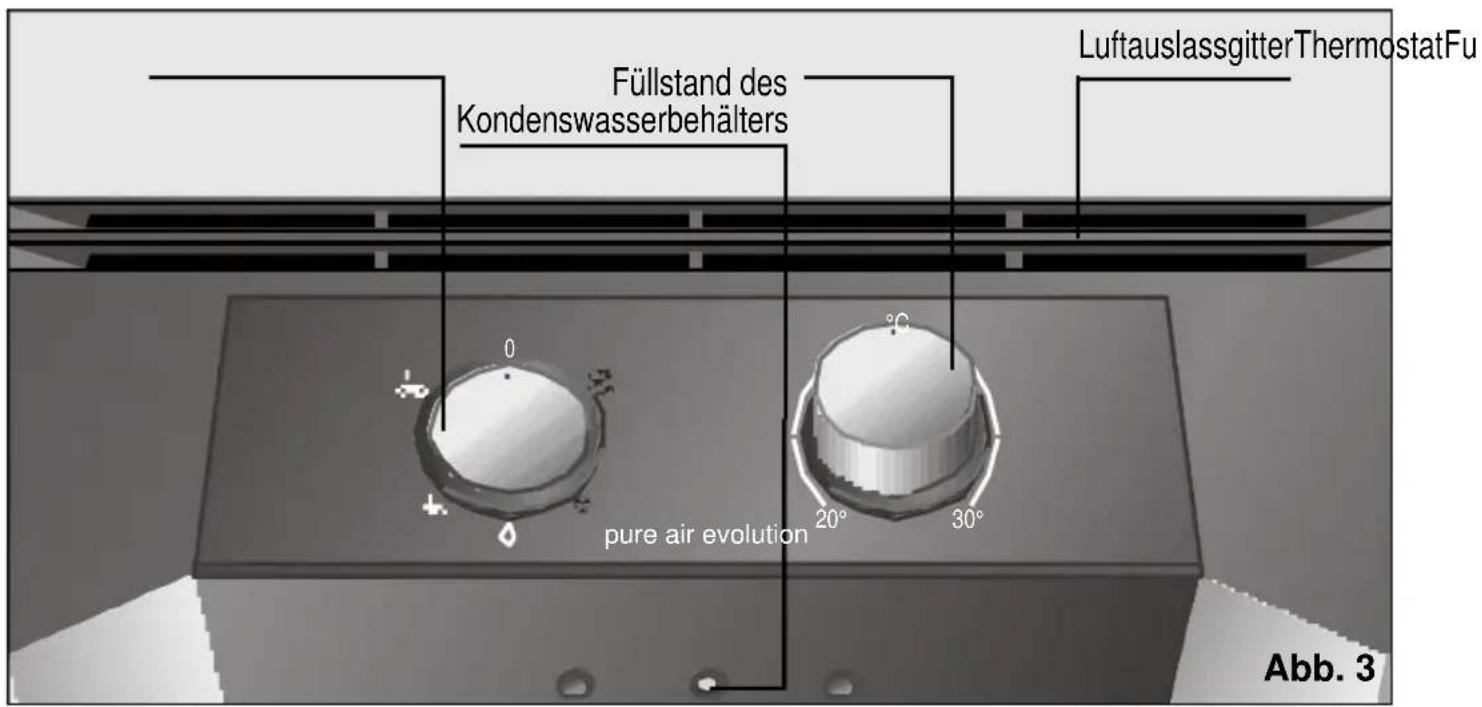

20° LuftauslassgitterThermostatFunktionswahlschalter Kontrollleuchte für den Füllstand des Kondenswasserbehälters

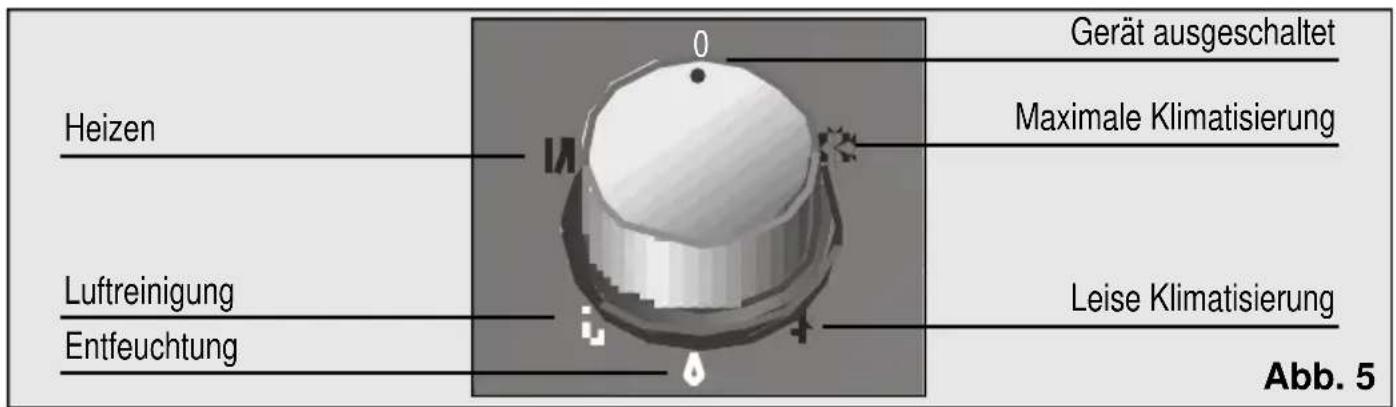

Gerät ausgeschaltet Maximale Klimatisierung Leise Klimatisierung Entfeuchtung Luftreinigung Heizen Abb. 3 Abb. 5 Modell PA18100M

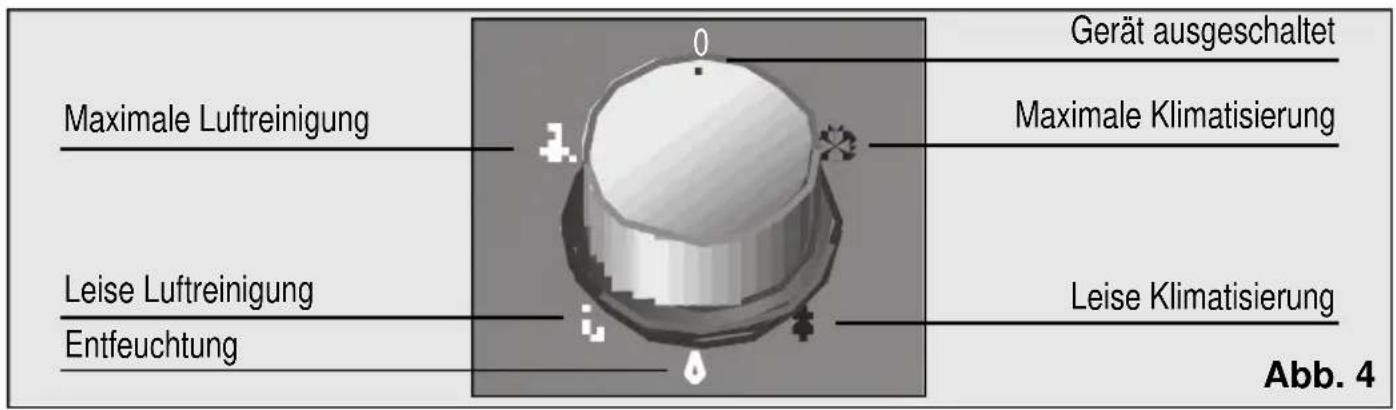

Gerät ausgeschaltet Maximale Klimatisierung Leise Klimatisierung Entfeuchtung Leise Luftreinigung Maximale Luftreinigung Abb. 4 Modell PA19000MFenster- Waschbarer Vlies 2-fach Wanddurchführung Balkonleiste sauger Grobstaubfilter filter Spezialfilter Fensterdurchführung Art. Nr.: Art. Nr.: Art. Nr.: PA10000Z PA11000Z 475075 PA19000M

Höchstmaße Durchmesser: 11 cm min/max Länge: 24 - 38 cm (Höhe x ø wand Breite) 10,5 70x10/ in cm. 205x10

Vorstellung Ihres neuen Gerätes Beschreibung des Zubehörs Serienausstattung.

Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.

Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke erworben werden. Betriebsbedingungen ❏ Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein. ❏ Absicherung mittels einer 10 A-Sicherung (träge). ❏ Eventuell verwendete Verlängerungskabel müssen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1,5 mm

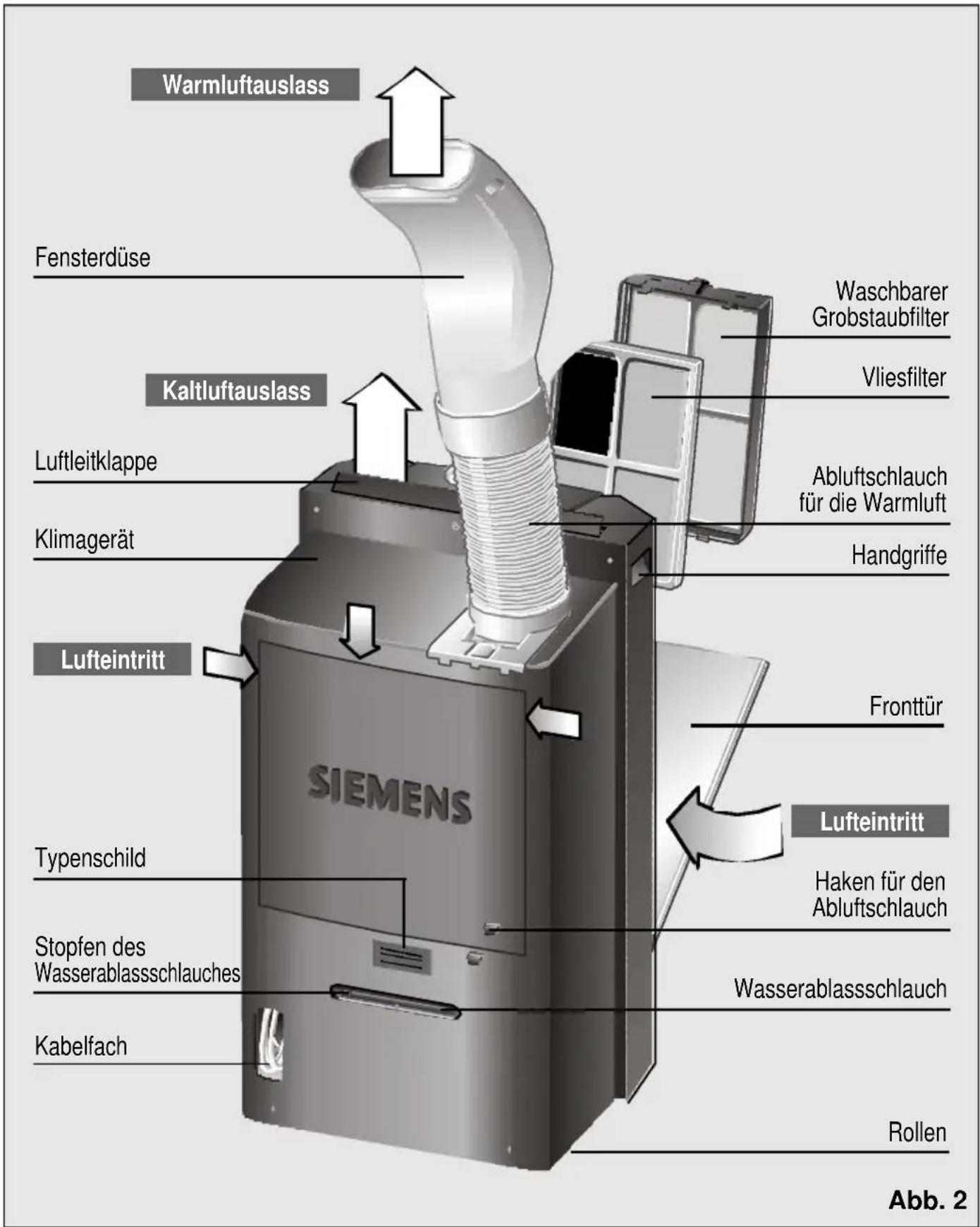

pro Anschluss betragen, und sie dürfen nicht länger als 25 m sein. ❏ Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2

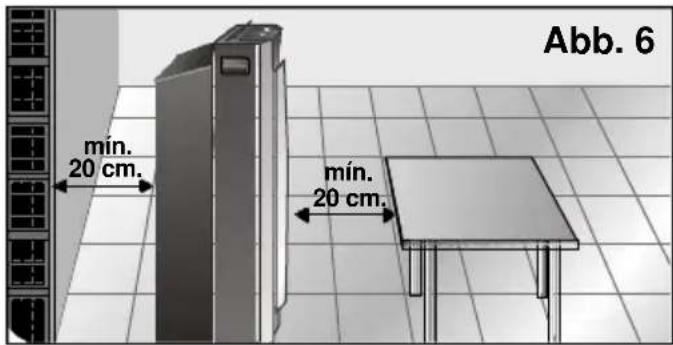

❏ Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt. ❏ Vermeiden Sie ein Verdecken der Luftein- und -auslässe Ihres Gerätes. ❏ Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen darauf, dass zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb. 6. mín. 20 cm. mín. 20 cm. Abb. 6 A c h t u n g ! Sollte das Netzkabel aus irgendeinem Grund gegen ein neues ausgetauscht werden müssen, so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen. Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.9 Betriebsbedingungen Diese Zeit ist notwendig, um den korrekten Betrieb des Gerätes zu gewährleisten. Während des Kühl- und Entfeuchtungsbetriebs entsteht warme Abluft, welche durch den Abluftschlauch abgeführt wird. Vermeiden Sie daher in diesen beiden Betriebsarten den direkten Kontakt mit der durch den Abluftschlauch ausgestoßenen Luft bzw. mit dem A b l u f t s c h l a u c h . Transportbedingungen Zum einfacheren Transport ist das Gerät mit Rollen ausgestattet. Sollte es notwendig sein, das Gerät für seinen Transport zu kippen, so gehen Sie bitte folgendermaßen vor: ❏ Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe des Wasserablassschlauches, der auf der Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 7). ❏ Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vegehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kühlkreislaufs notwendig. Bedienung Ihres Gerätes K l i m a t i s i e r e n In dieser Funktion kühlt, reinigt und entfeuchtet das Klimagerät die Raumluft und sorgt auf diese Weise für ein angenehmes Klima: ❏ Schließen Sie das Gerät an das Stromnetz an. ❏ Schließen Sie den Abluftschlauch an, siehe Abschnitt “Möglichkeiten der Warmluftabführung”. ❏ Prüfen Sie, ob sich der Stopfen korrekt auf dem Wasserablassschlauch befindet, um zu vermeiden, dass Wasser austritt, Abb. 1. ❏ Öffnen Sie die Luftleitklappe auf der Geräteoberseite. Beim Modell PA18100M kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden. ❏ Wählen Sie am Funktionswahlschalter die Funktion "Maximale Klimatisierung" oder "Leise Klimatisierung" , Abb. 8. (In der Funktion "Leise Klimatisierung" ist der Luftdurchsatz des Gerätes geringer).

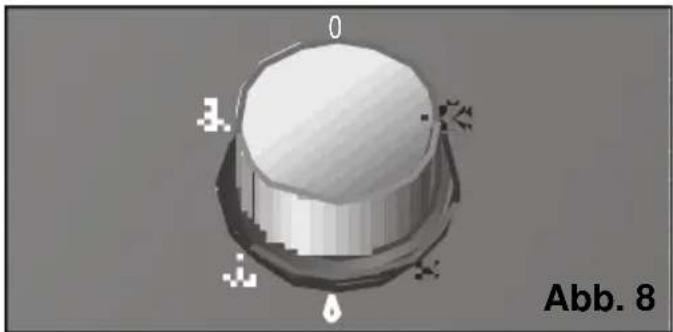

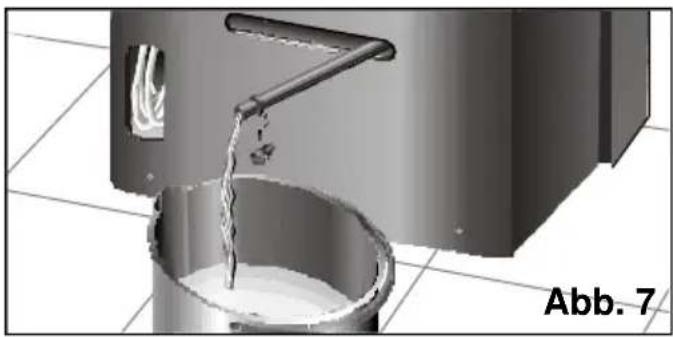

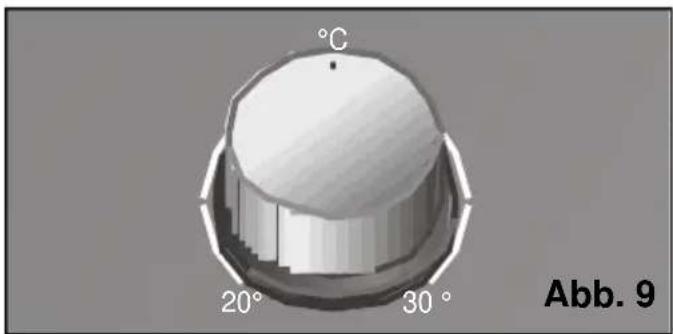

Stellen Sie den Thermostat auf die gewünschte Temperatur ein. Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2- 3°C angestiegen ist, Abb. 9. Abb. 7

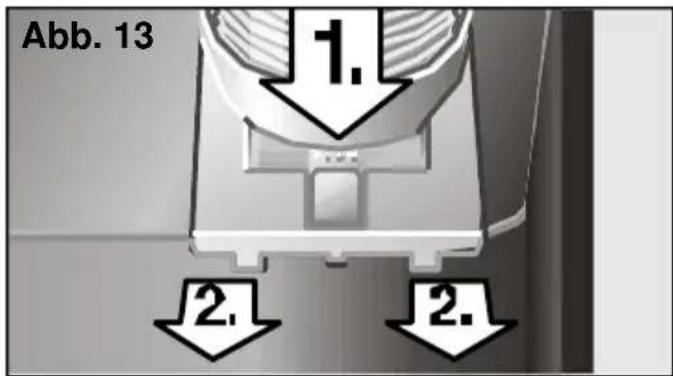

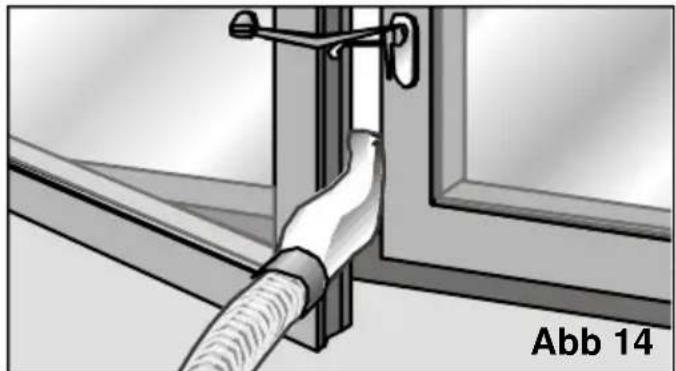

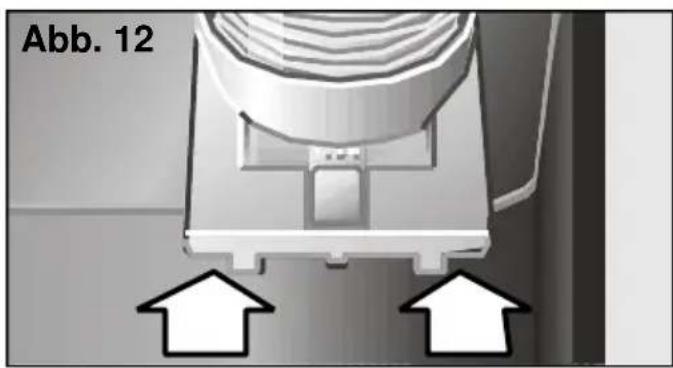

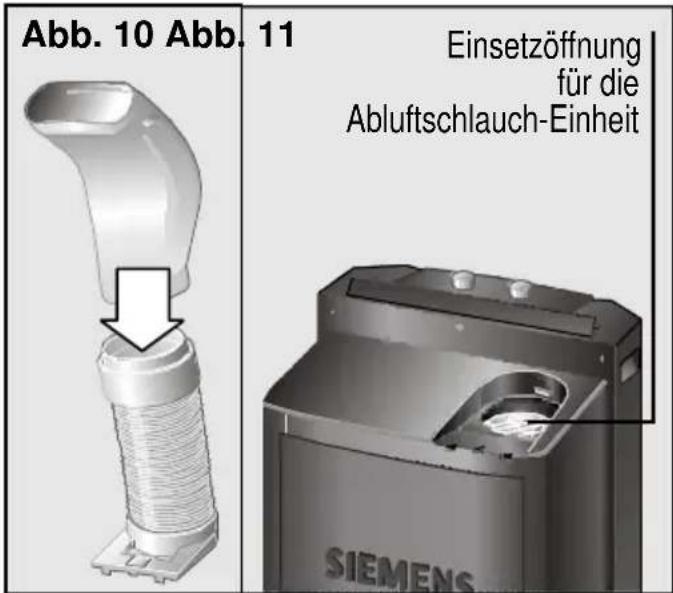

20° Abb. 9Zum Herausnehmen des Schlauches drücken Sie auf den mit "Press" (Abb. 13, 1.) gekennzeichneten Knopf am Schlauchanschlussstück und ziehen den Schlauch nach hinten heraus, (Abb. 13, 2.). Mobile Installation ❏ Stecken Sie die Fensterdüse auf den Abluftschlauch. ❏ Öffnen Sie das Fenster leicht und schieben Sie die Fensterdüse zwischen Fensterflügel und –rahmen. Abb. 12 Abb. 13

Bedienung Ihres Gerätes Während der Klimatisierung wird das angefallene Kondenswasser automatisch verdampft und gemeinsam mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt. Bei hoher Luftfeuchtigkeit kann es jedoch vorkommen, dass nicht das gesamte Kondenswasser verdampft wird. Dieses sammelt sich dann im Kondenswasserbehälter im Inneren des Gerätes. Wird ein bestimmtes Niveau erreicht, leuchtet die Kontrollleuchte auf und zeigt an, dass der Behälter entleert werden muss. In diesem Fall kühlt das Gerät nicht m e h r. Zum Entleeren des Behälters verwenden Sie den an der Geräterückseite befindlichen Wasserablassschlauch: ❏ Schalten Sie das Gerät aus. ❏ Stellen Sie einen Behälter unter die Auslassöffnung des Wasserablassschlauches. Die maximale Wassermenge, die sich im Gerät gesammelt haben kann, beträgt ca. 750 Milliliter. ❏ Ziehen Sie den Wasserablassschlauch aus seiner Halterung, entfernen Sie den Stopfen vom Schlauch und entleeren Sie das Wa s s e r. Achtung! V ergessen Sie nicht, den Stopfen des Wasserablassschlauches nach dem Entleeren und vor dem erneuten Einschalten des Gerätes wieder aufzustecken. Anderenfalls kann beim Betrieb des Gerätes Wasser austreten. Nach dem erneuten Einschalten des Gerätes kann es bis zu 3 Minuten dauern, bis der Kompressor wieder anspringt. Diese Zeit ist nötig, um den korrekten Betrieb des Gerätes zu gewährleisten. Möglichkeiten der Warmluftabführung Anschluss des Abluftschlauches Im Klimatisierungsbetrieb fällt warme Abluft an, welche ins Freie abgeführt werden muss. Schieben Sie das Schlauchanschlussstück in die dafür vorgesehene Öffnung auf der Oberseite der Geräterückwand (Abb. 11, 12), bis dieses mit einem deutlich hörbaren "Klick" einrastet. Setzen Sie dann die Fensterdüse auf den Schlauch, Abb. 10. Einsetzöffnung für die Abluftschlauch-Einheit Abb. 10 Abb. 1111 Bedienung Ihres Gerätes ❏ Im Fall der Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muss in das Fensterglas eine runde Öffnung mit 10,5 cm Durchmesser geschnitten werden, Abb. 18. Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen. ❏ Schließen Sie das Fenster wieder so weit wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 14. Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt “Beschreibung des Zubehörs”) verwenden (Abb. 15: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

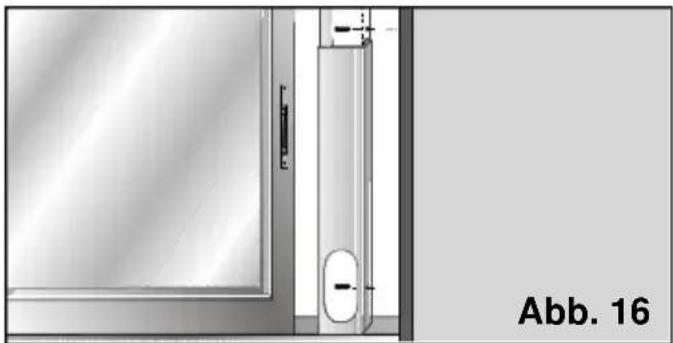

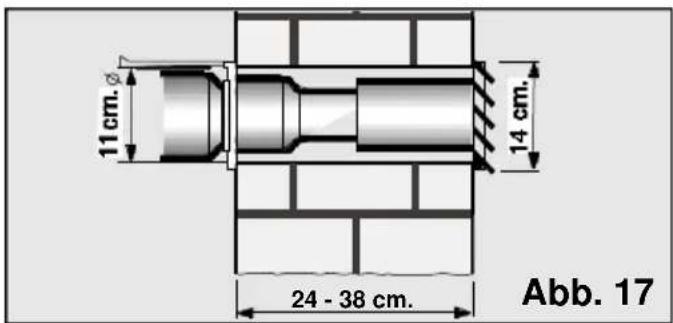

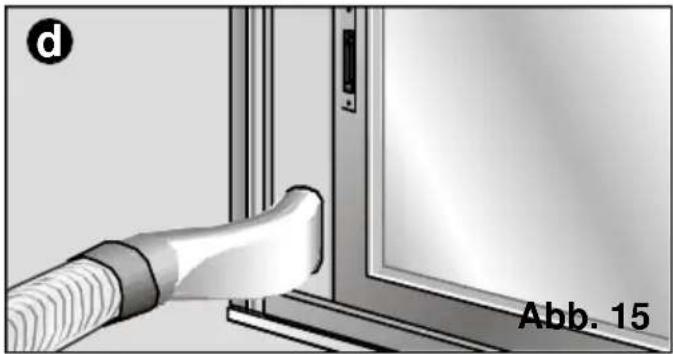

Abb. 15 Abb. 16 Festinstallation Für die Festinstallation benötigen Sie das Sonderzubehör “Wand- und Fensterdurchführung”. Es ist unter der Bestellnummer PA11000Z im Fachhandel erhältlich. ❏ Zur Vorbereitung der Installation muss ein entsprechendes Loch gebohrt werden, Abb. 17

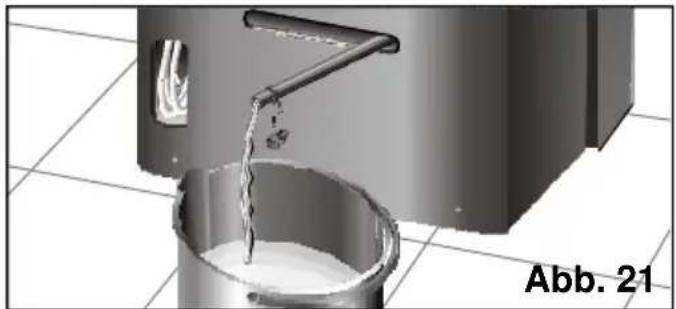

Abb. 17 Abb 14Entfeuchten In der Funktion Entfeuchten reduziert das Gerät die Luftfeuchtigkeit und reinigt gleichzeitig die Luft. ❏ Schließen Sie das Gerät an das Stromnetz an. ❏ Stellen Sie einen ausreichend großen Behälter unter die Auslassöffnung des Wasserablassschlauches auf der Geräterückseite, Abb. 21. ❏ Stellen Sie den Thermostat auf die niedrigste Temperatur ein, Abb. 20. ❏ Ziehen Sie den Wasserablassschlauch aus seiner Halterung und entfernen Sie den Stopfen vom Schlauch, Abb. 21. ❏ Öffnen Sie die Luftleitklappe auf der Geräteoberseite. Beim Modell PA 1 8 1 0 0 M kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden. ❏ Stellen Sie am Funktionswahlschalter den Entfeuchtungsbetrieb ein, Abb. 23. ❏ Je nach Umgebungsbedingungen können der Raumluft im Entfeuchtungsbetrieb bis zu 36 Liter Feuchtigkeit in 24 Stunden entzogen werden. (siehe Abschnitt "Technische Daten").

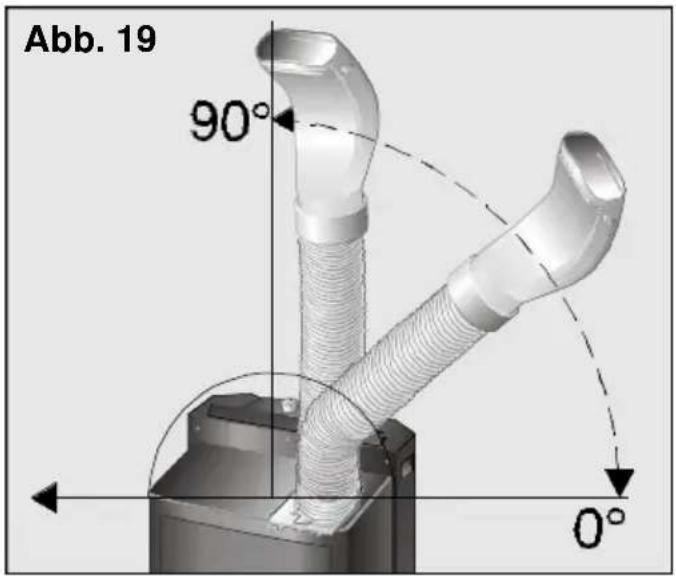

Bedienung Ihres Gerätes Hinweise zur Verlegung des Abluftschlauches: Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achten Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann. Zur Erzielung einer größtmöglichen Kühlleistung und eines kleinstmöglichen Geräuschpegels empfehlen wir, den Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abb. 19 dargestellt zu verlegen. Abb. 19 30 °

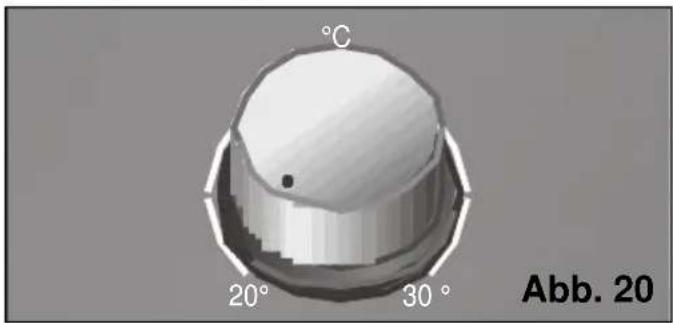

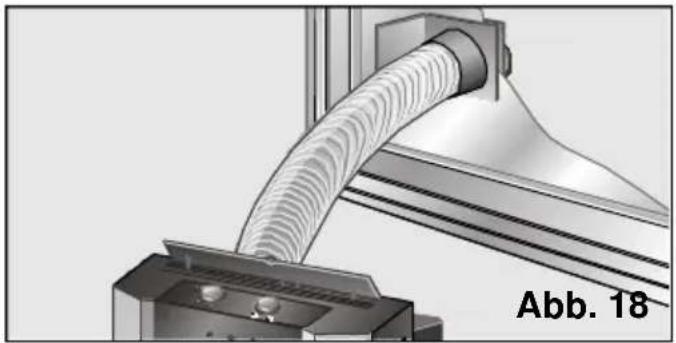

20° Abb. 20 Abb. 21 Abb. 22 Abb. 1813 Bedienung Ihres Gerätes ❏ Wir empfehlen, eventuell vorhandene Zusatzfilter unabhängig von der gewählten Betriebsart (Kühlung, Entfeuchtung oder Luftreinigung) immer eingesetzt zu lassen. Auf diese Weise erzielen Sie eine bessere Luftreinigung. Heizen (nur Modell PA 1 8 1 0 0 M

Im Heizbetrieb erwärmt das Gerät die Raumluft und reinigt sie gleichzeitig.

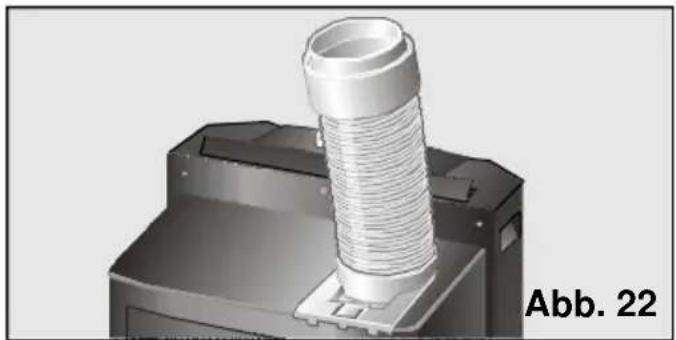

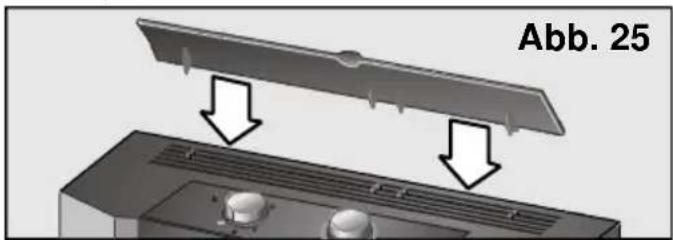

Schließen Sie das Gerät an das Stromnetz an. ❏ Wir empfehlen, im Heizbetrieb, den Abluftschlauch wie in Abb. 22. dargestellt anzubringen oder abzunehmen. ❏ Befestigen Sie für eine bessere Luftumwälzung die Luftleitklappe wie in den Abbildungen 25 und 26 dargestellt. ❏ Wählen Sie am Thermostat die gewünschte Temperatur aus. Hinweise Wir empfehlen, im Entfeuchtungsbetrieb den Schlauch wie in Abbildung 22 gezeigt anzubringen. Alternativ kann der Schlauch auch komplett entfernt werden. Im Entfeuchtungsbetrieb muss die warme Abluft nicht nach außen abgeführt werden. Sie unterstützt den Entfeuchtungsprozess. Achtung! Vergessen Sie nicht, beim Umstellen von Entfeuchtungsbetrieb auf Kühlbetrieb den Stopfen auf den Wasserablassschlauch aufzusetzen, andernfalls tritt Wasser aus. Beachten Sie, dass die Raumtemperatur im Entfeuchtungsbetrieb mindestens 18°C betragen muss. Beachten Sie, dass das Gerät beim Entfeuchten in einen externen Behälter nicht automatisch abschaltet, wenn dieser voll ist. Luftreinigung In der Funktion Luftreinigung wird die Raumluft umgewälzt und dabei gereinigt (Ventilation). Es erfolgt keine Kühlung oder Entfeuchtung. Ihr Klimagerät ist serienmäßig mit einem waschbaren Grobstaubfilter ausgestattet. Je nach Modell ist zusätzlich ein Vlies-Filter eingebaut (siehe hierzu Abschnitt "Beschreibung des Zubehörs"). ❏ Wir empfehlen, im Luftreinigungsbetrieb, den Abluftschlauch wie in Abb. 22 dargestellt anzubringen oder abzunehmen. ❏ Öffnen Sie die Luftleitklappe auf der Geräteoberseite. Beim Modell PA 1 8 1 0 0 M kann die Luftleitklappe zur effizienteren

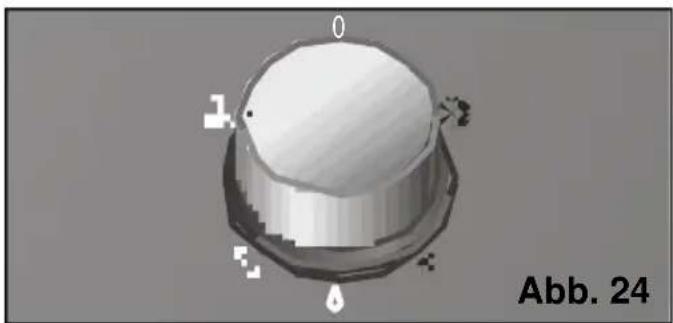

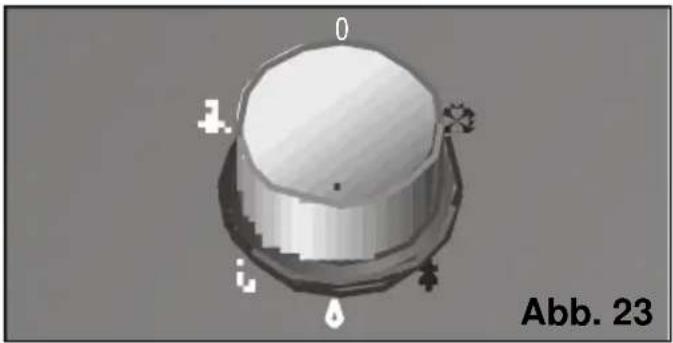

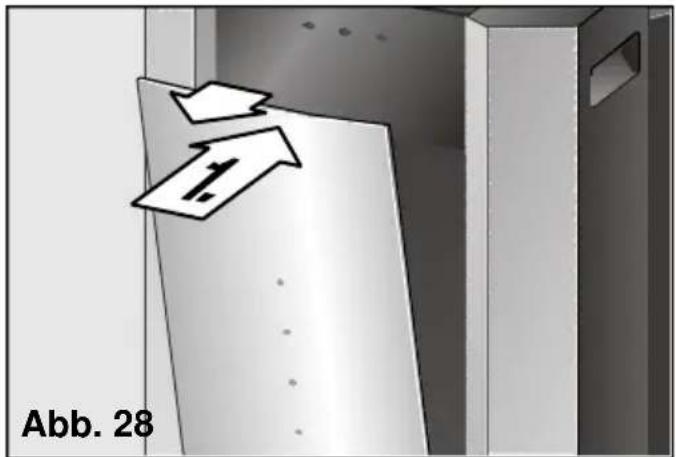

Abb. 23 Luftumwälzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden. ❏ Wählen Sie am Funktionswahlschalter den "maximalen" oder den "leisen Luftreinigungsbetrieb" aus Abb. 24. (In der Funktion "Leise Luftreinigung" ist der Luftdurchsatz des Gerätes geringer). Abb. 25 Abb. 2614 Drücken Sie zum Öffnen der Gerätefront oberhalb des Markenschriftzuges "Siemens" auf die Front (Abb. 28, 1.). Der Mechanismus gibt die Tür frei und diese klappt nach vorne (Abb. 28, 2.). Ein Abnehmen ist nicht nötig, denn die Front verfügt über einen Anschlag der verhindert, dass sie ganz herunterklappt. Drücken Sie auf den Clip und ziehen Sie den Filterrahmen aus seiner Halterung, Abb. 30. Nehmen Sie ggf. den Vlies- bzw. Spezialfilter aus dem Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb.

29) unter fließendem Wasser. Lassen Sie ihn

vollständig trocknen, bevor Sie ihn wieder ins Gerät einsetzen. Reinigung und Wartung Gerätereinigung ❏ Ziehen Sie vor der Reinigung des Gerätes den Netzstecker. ❏ Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden. ❏ Verwenden Sie niemals heißes Wasser (über 40°C), Bleichmittel, Waschbenzin, Benzin, Säuren oder Bürsten und vermeiden Sie den Eintritt von Wasser in das Gerät. ❏ Reinigen Sie das Gerät nicht mit einem Wasserschlauch. Reinigung und Austausch der Filter Alle Modelle verfügen über einen waschbaren Grobstaubfilter und einen Vliesfilter. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den Vliesfilter mindestens einmal pro Saison auszutauschen. Als Ersatzfilter bieten wir einen 2-fach Spezialfilter mit Aktivkohleschicht an, welchen Sie im Fachhandel oder über unseren Kundendienst beziehen können (siehe Abschnitt "Beschreibung des Zubehörs"). Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sie bitte wie folgt vor: Abb. 28 ❏ Wählen Sie am Funktionswahlschalter den Heizbetrieb aus Abb. 27. ❏ Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2-3 °C gesunken ist. Achtung! Verdecken Sie die Luftein- und -auslässe nicht!

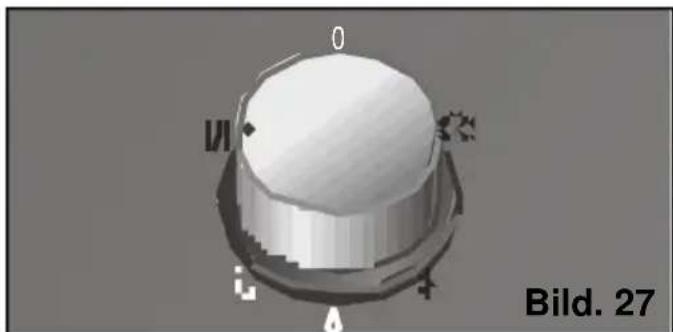

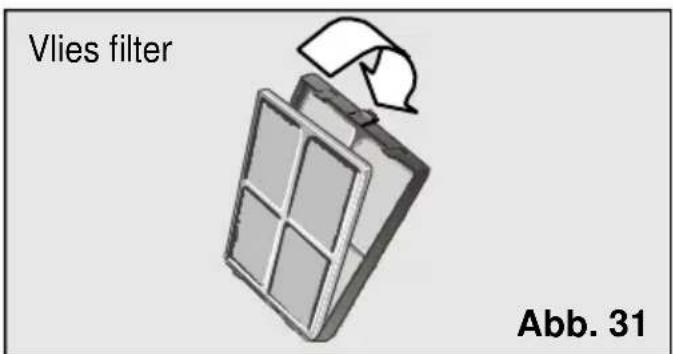

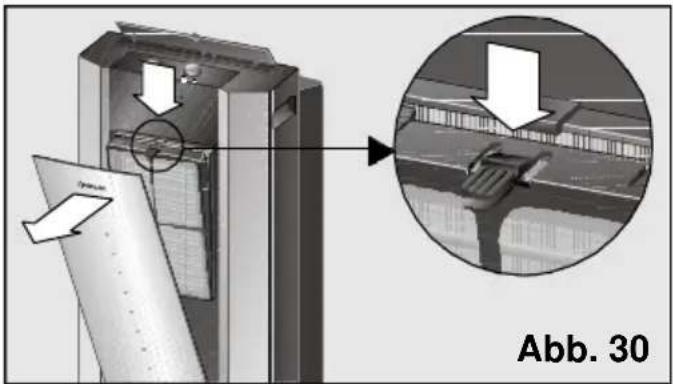

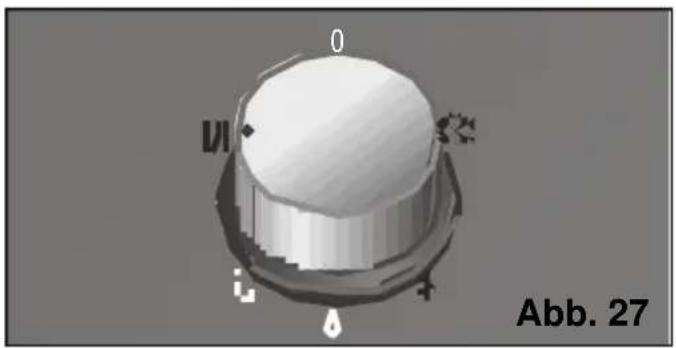

Abb. 27 Bedienung Ihres Gerätes15 Reinigung und Wartung Waschbarer Grobstaubfilter Vlies filter Abb. 29 Abb. 30 Abb. 31 Zum Einbau des Vlies- bzw. Spezialfilters, setzen Sie diesen bitte wie in Abb. 31 dargestellt in den Filterrahmen ein. Danach setzen Sie den Filterrahmen wieder ins Gerät ein und schließen Sie die Gerätefront. Achtung! Setzen Sie bitte jeweils nur einen Satz Filter (Grobstaubfilter + Vliesfilter oder Grobstaubfilter + 2-fach Spezialfilter) in das Gerät ein, da sich ansonsten die Kühlleistung verringert und der Energieverbrauch erhöht. Hinweise Die Gerätefront verfügt über einen Anschlag, bis zu dem sie sich öffnet ohne ganz herunterzuklappen. Für eine größere Bequemlichkeit beim Säubern oder Wechseln der Filter können Sie die Gerätefront jedoch abnehmen. Verfahren Sie hierzu bitte wie folgt: 1 Öffnen Sie die Gerätefront bis zum ersten Anschlag durch leichten Druck auf das Siemens Markenlogo. 2 Nehmen Sie die Gerätefront aus den Scharnieren an der Unterseite, Abb. 32 a. 3 Ziehen Sie die schwarze Sicherheitslasche aus der Führung an der Gerätevorderseite, Abb. 32 b. Zum Einsetzen der Gerätefront gehen Sie bitte folgendermaßen vor: 1 Führen Sie die schwarze Sicherheitslasche in die Führung an der Gerätevorderseite ein. 2 Positionieren Sie Gerätefront in den Scharnieren unten auf der Gerätevorderseite. 3 Schließen Sie die Gerätefront.

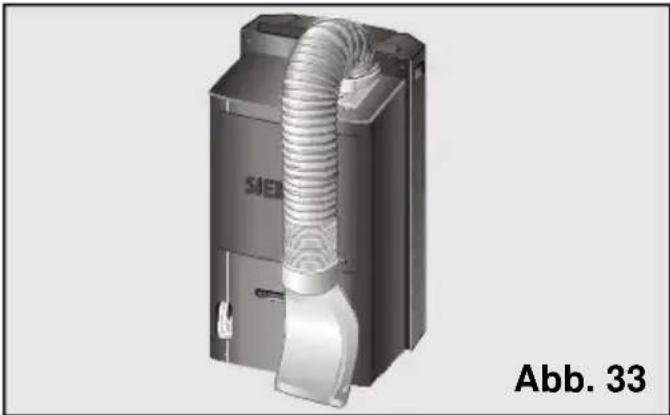

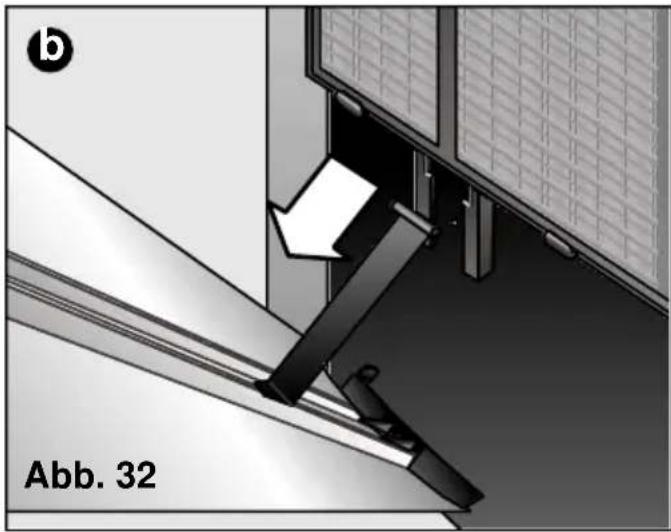

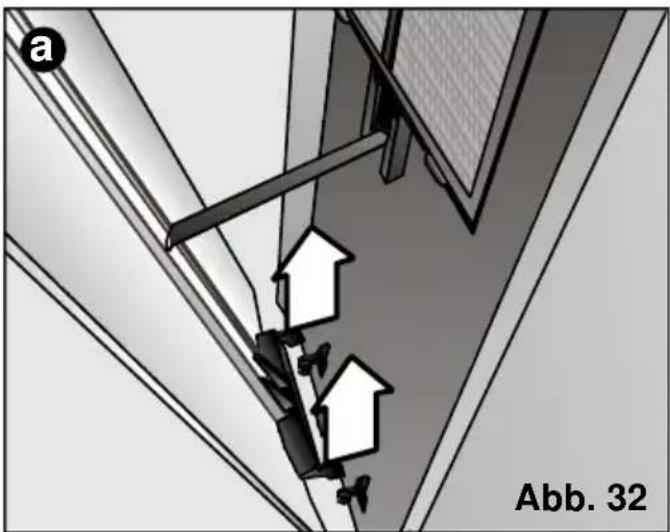

Abb. 3216 Vor der Inbetriebnahme zu Saisonbeginn ❏ Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen. ❏ Reinigen Sie bei Bedarf das Gehäuse und die Luftein- und auslassöffnungen. Reinigung und Wartung Abb. 33 Abb. 34 Lagerung des Gerätes am Ende der Saison ❏ Am Ende jeder Saison ist es aus Platzspargründen ratsam, den Abluftschlauch in die nachfolgend dargestellte Position zu bringen, Abb. 33. Den Schlauch dazu auf die Geräterückseite biegen und ihn wie in der Abb. 34 zu sehen, einhängen. Abb. 32 b17 Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können Allgemeine Hinweise zum Betrieb Was tun, wenn...? ... Das Gerät funktioniert nicht ... ❏ Überprüfen Sie, ob der Netzstecker eingesteckt ist. ❏ Stellen Sie sicher, dass der Funktionswahlschalter nicht auf ("Gerät ausgeschaltet") steht. ❏ Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist. ❏ Stellen Sie am Thermostat auf eine niedrigere (Kühlbetrieb) bzw. höhere (Heizbetrieb) Temperatur ein. ... Das Gerät funktioniert nicht, und die Kontrollleuchte für den Füllstand des Kondenswasserbehälters leuchtet auf ... ❏ Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung"). ... Das Gerät kühlt nicht genügend ... ❏ Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt “Möglichkeiten der Warmluftabführung“). ❏ Stellen Sie sicher, dass der Abluftschlauch in einem großen Kurvenradius verlegt und nicht länger als 140 cm ist. ❏ Überprüfen Sie, ob der Stopfen auf dem Wasserablassschlauch steckt. ❏ Schließen Sie geöffnete Fenster mit Hilfe des Fenstersaugers so weit möglich. ❏ Schließen Sie Vorhänge, Jalousien oder Rollläden, um die Sonneneinstrahlung zu so gering wie möglich zu halten. ... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ... ❏ Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis. Allgemeine Hinweise zum Geräuschpegel ... Das Gerät verursacht zu v\\\ƒiel Lärm ... Es können zwei Arten von Geräuschen auftreten. Normale Betriebsgeräusche und unerwünschte Geräusche, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Geräusche beschrieben, damit sie leichter bestimmt werden können. Normale Betriebsgeräusche ❏ Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt. ❏ Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich. ❏ Ein leichtes Pfeifen entsteht, wenn das Kühlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird. ❏ Ein kurzes Klicken kann durch das Ein- oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein- und Ausschalten der Elektronik. Leicht zu beseitigende Geräusche ❏ Stellen Sie sicher, dass der Abluftschlauch korrekt angeschlossen ist. ❏ Überprüfen Sie, ob Luftein- und -auslässe des Gerätes frei sind. ❏ Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Nähe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräusche entstehen. Lassen Sie alle anderen Störungen bzw. Reparaturen durch einen fachkundigen Techniker beheben bzw. durchführen. Wenden Sie sich in diesem Fall an einen Vertragshändler oder an unseren Kundendienst.18 Kundendienst / Garantiebedingungen / Technische Daten Kundendienst Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitts 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können" das Gerät nicht funktioniert, verständigen Sie bitte den Kundendienst. Wenn Sie sich an unsere Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr.) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerätes finden. Garantiebedingungen Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe

der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht

zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll- Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

3. Die Garantieleistung erfolgt in der Weise,

dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns

abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine

Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.19 Kundendienst / Garantiebedingungen / Technische Daten

6. Weitergehende oder andere Ansprüche,

insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst- Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Technische Daten Modell PA19000M PA18100M max. Leistungsaufnahme (W)* 975 975 max. Kühlleistung (W)* 1900 1800 max. Entfeuchtungleistung (Liter / Tag) 36 36 max. Heizleistung (W) – 1800 Absicherung (A) 10 10 Energieeffizienzklasse* D D Einsatzgrenzen: - Kühlen (°C) 20 – 35 20 – 35 - Entfeuchten (°C) 18 – 35 18 – 35

Bild. 24 Bild. 25 Bild. 26
