PA0840M - Klimaanlage SIEMENS - Kostenlose Bedienungsanleitung

Produkttyp	Mobiles Klimagerät
Marke	Siemens
Modell	PA0840M
Stromversorgung	220-240 V, 50 Hz, geerdeter Stecker
Elektrischer Schutz	Sicherung 10 A träge
Betriebsmodi	Kühlen, Entfeuchten, Reinigen, Ionisieren
Temperaturbereich (Kühlmodus)	18 °C bis 30 °C in 1 °C-Schritten
Verfügbare Geschwindigkeiten	5 manuelle Stufen + 2 automatische Stufen (max und leise)
Maximale Länge des Abluftschlauchs	140 cm
Filtertyp	Waschbarer Basisfilter + Doppelaktivfilter (optional)
Wassertank	Herausnehmbar mit Füllstandsensor
Ionisator	Integriert, ein-/ausschaltbar
Timer	Programmierbar (Ein, Aus, Ein/Aus)
Anzeige	Digitaldisplay (Temperatur, Zeit, Geschwindigkeit, Funktionen)
Seitliche Lamellen	Verstellbar mit eigener Steuerung
Rollen	Ja, für einfachen Transport
Mindestabstand zu Oberflächen	20 cm
Wartezeit des Kompressors	3 Minuten nach Ausschalten
Im Lieferumfang enthaltenes Zubehör	Abluftschlauch, Diffusor, Saugnapf, Fenster-/Balkonschieber
Reinigung	Weiches Tuch, lauwarmes Wasser, mildes Reinigungsmittel; Filter waschbar mit Wasser
Garantie	Je nach Land, Kaufbeleg erforderlich

Häufig gestellte Fragen - PA0840M SIEMENS

Wie installiere ich den Abluftschlauch?

Setzen Sie den Abluftschlauch in den Anschluss mit der Drucklasche ein und schrauben Sie ihn nach links. Sie können auch den Anschluss entfernen, den Schlauch anschrauben und wieder einsetzen. Befestigen Sie den Diffusor am Ende des Schlauchs, indem Sie ihn bis zum Einrasten drücken. Stellen Sie sicher, dass die Clips geschlossen sind.

Warum kühlt mein Gerät nicht genug?

Überprüfen Sie, ob der Abluftschlauch richtig angeschlossen, nicht geknickt und nicht länger als 140 cm ist. Stellen Sie sicher, dass der Stopfen des Wasserablaufschlauchs angebracht ist. Reduzieren Sie den Zutritt von warmer Luft (Jalousien, Vorhänge). Überprüfen Sie, ob die Filter sauber sind.

Was tun, wenn das Symbol für vollen Tank erscheint?

Das Gerät stoppt und gibt zwei Tonsignale ab. Drücken Sie den Griff, nehmen Sie den herausnehmbaren Wassertank heraus, leeren Sie das Wasser und setzen Sie ihn wieder richtig ein. Das Symbol verschwindet.

Wie reinige ich die Filter?

Öffnen Sie die Fronttür, nehmen Sie den Basisfilter heraus, indem Sie auf die Klemme drücken. Waschen Sie ihn unter fließendem Wasser, trocknen Sie ihn und setzen Sie ihn wieder ein. Der Doppelaktivfilter wird einmal jährlich oder wenn das Wechselsymbol erscheint gereinigt oder ersetzt.

Kann ich den Ionisator gleichzeitig mit der Kühlung verwenden?

Ja, der Ionisator kann unabhängig vom Modus (Kühlen, Entfeuchten, Reinigen) und von der Geschwindigkeit aktiviert werden. Er reichert die Luft mit negativen Ionen an.

Wie programmiere ich den Timer?

Drücken Sie die Timer-Taste. Verwenden Sie die Tasten + und -, um Start, Stop oder Start/Stop auszuwählen. Gehen Sie mit der Taste Down nach unten, um die Zeit in 15-Minuten-Schritten einzustellen. Drücken Sie Timer oder warten Sie 10 Sekunden, um zu bestätigen.

Was tun, wenn das Gerät ein ungewöhnliches Geräusch macht?

Unterscheiden Sie normale Geräusche (Wasser, Kompressor, Kältemittel) von abnormalen Geräuschen. Überprüfen Sie, ob der Abluftschlauch fest sitzt, ob nichts die Luftein- oder -auslässe blockiert und ob das Gerät nicht mit Möbeln in Kontakt ist.

Was ist die minimale Betriebstemperatur?

Im Entfeuchtungsmodus muss die Raumtemperatur mindestens 18 °C betragen. Im Kühlmodus ist die einstellbare Temperatur zwischen 18 °C und 30 °C.

Wie entleere ich das Wasser im kontinuierlichen Entfeuchtungsmodus?

Entfernen Sie den Stopfen des Wasserablaufschlauchs auf der Rückseite des Geräts. Stellen Sie ein Gefäß darunter oder führen Sie den Schlauch zum Abfluss. Das Gerät stoppt nicht und warnt nicht vor dem Befüllen.

Wo finde ich die Modell- und Fertigungsnummer?

Sie befinden sich auf dem Typenschild (siehe Abbildung 2) am Gerät. Das Modell ist die E-NR und die Fertigungsnummer ist die FD. Diese Informationen werden für den technischen Kundendienst benötigt.

BEDIENUNGSANLEITUNG PA0840M SIEMENS

Siemens-Electrogeräte GmbH

Carl-Wery-Str. 34

D 81739 München

Germany

Inhaltsverzeichnis

Umweltschutz

Tipps zur Entsorgung der Verpackung......4

Tipps zur Entsorgung Ihres Altgerätes....4

Tipps zum Energiesparen....4

Wichtige Hinweise

Vor dem Einschalten Ihres Gerätes....5

Falls Kinder im Haus sind....5

Vorstellung Ihres neuen Gerätes

Beschreibung des Gerätes 6

Bedienfeld....7

Beschreibung des Zubehörs....8

Betriebs- und Transportbedingungen

Betriebsbedingungen....8

Transportbedingungen....9

Das Bedienkonzept

"Aufwärts"- und "Abwärts"-Tasten....9

Tasten "+" und "-"....10

Bedienung des Gerätes

Vorbereitung des Geräts....11

Möglichkeiten der Warmluftabfuhr....11

Ein- und Ausschalten des Gerätes 13

Wahl der Betriebsart 13

Klimatisierung....13

Luftentfeuchung....14

Luftreinigung....15

Ionisator 15

Temperaturwahl....16

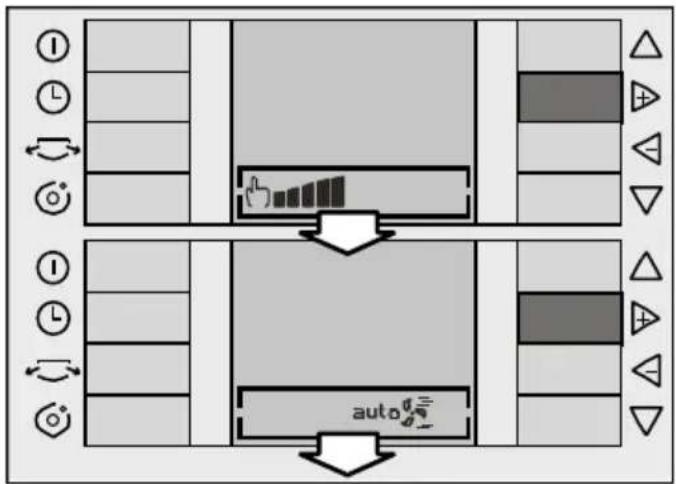

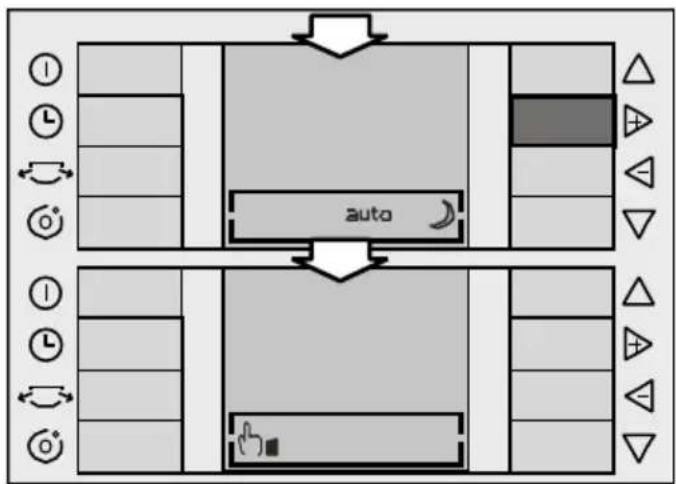

Wahl der Lüftergeschwindigkeit......16

Seitliche Luftauslässe....17

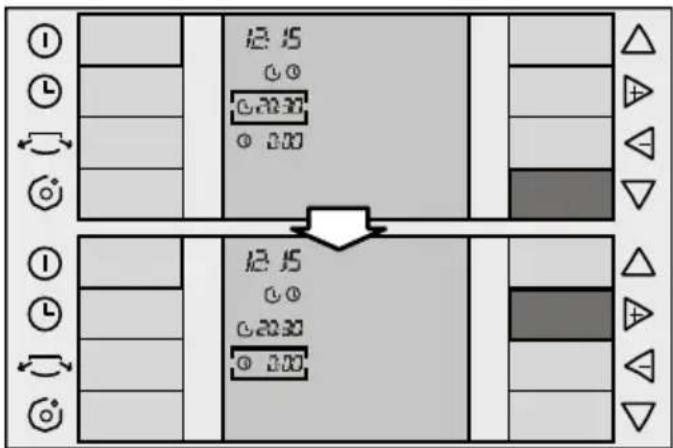

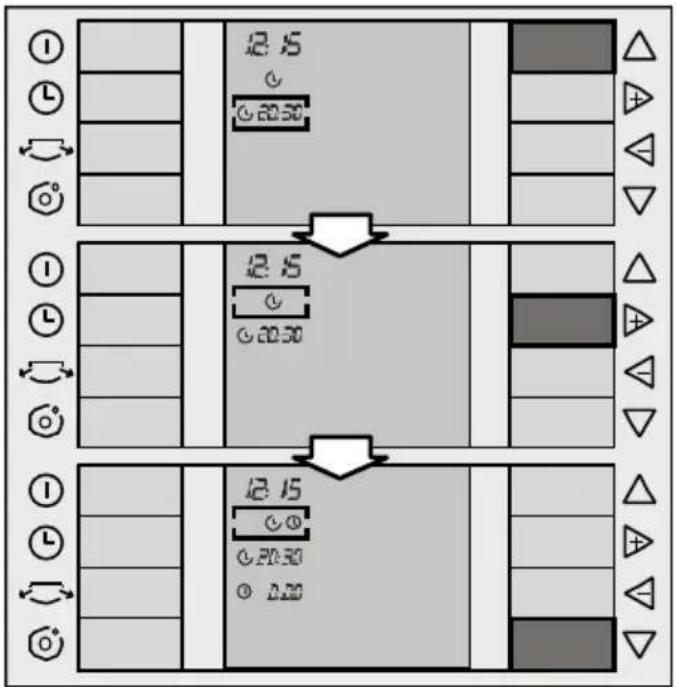

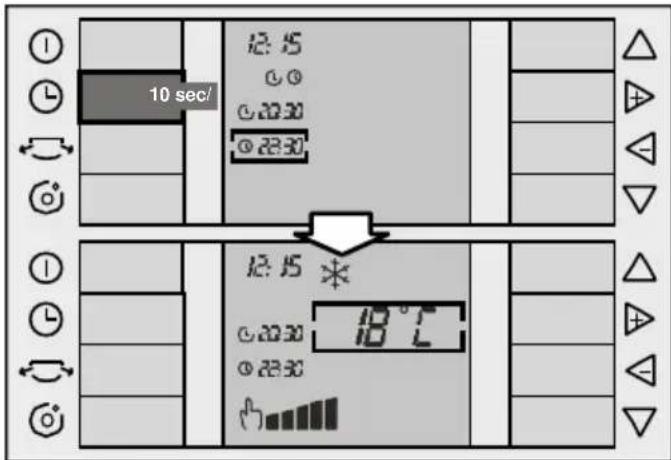

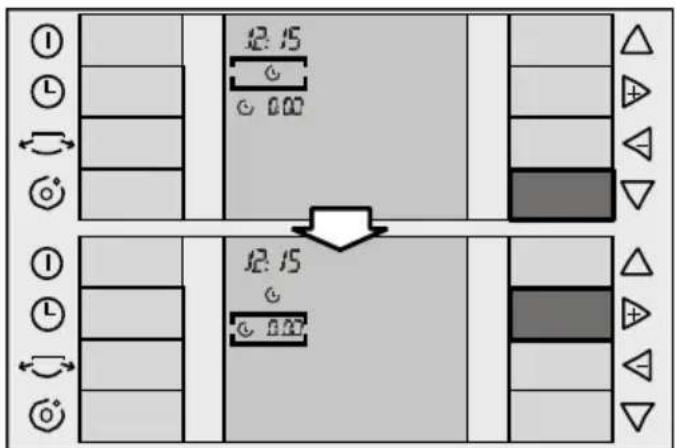

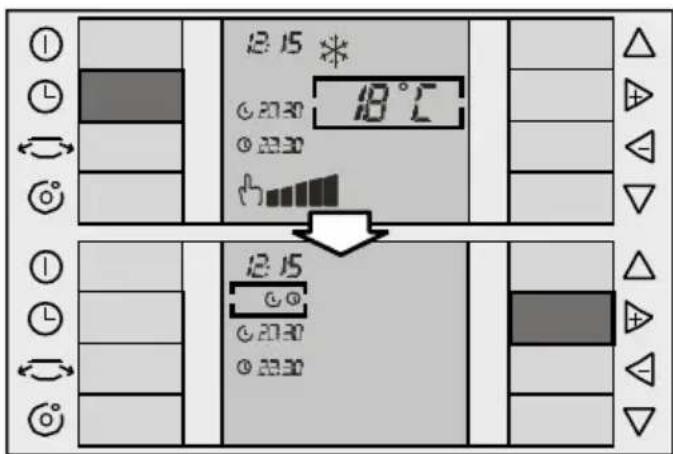

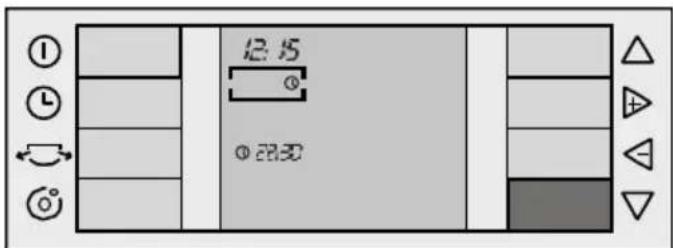

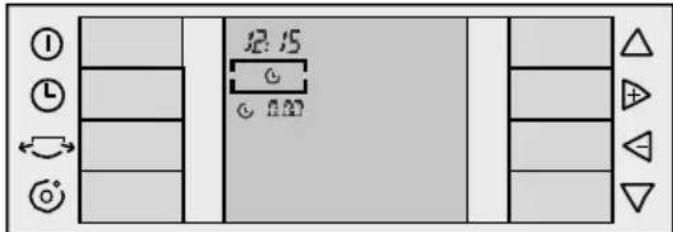

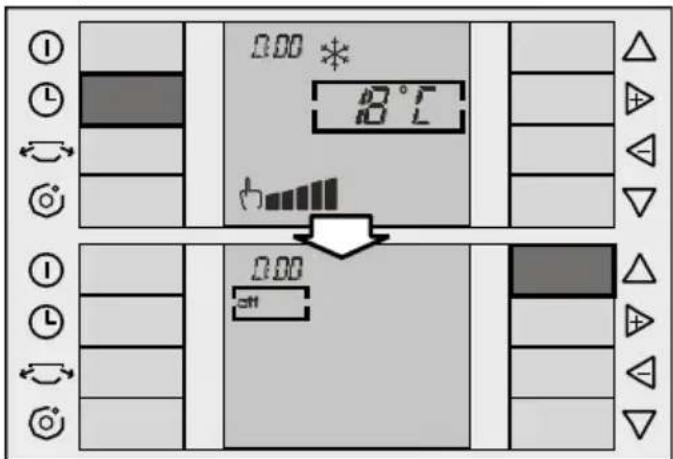

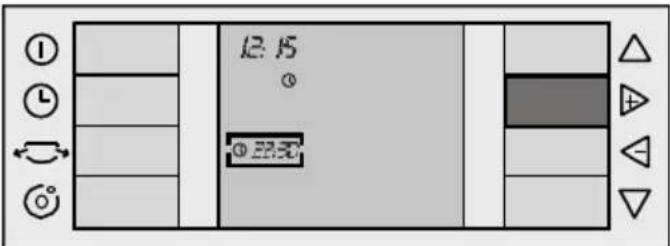

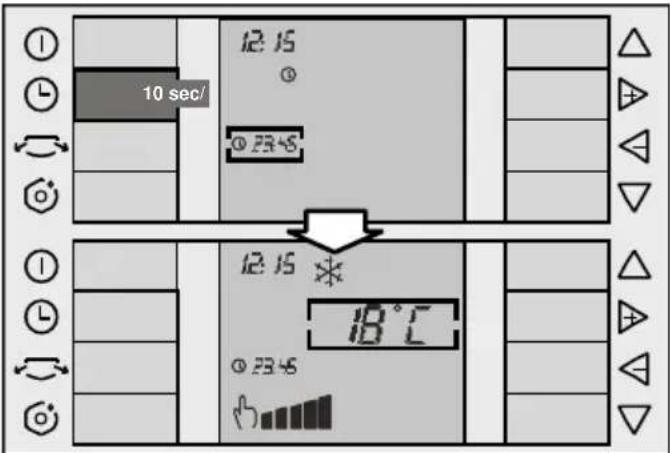

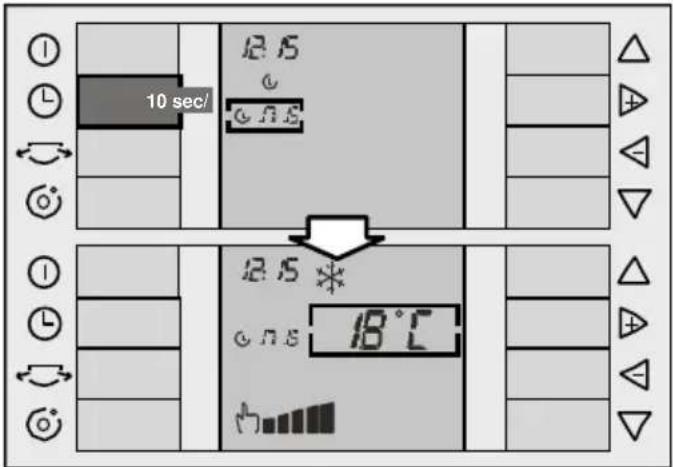

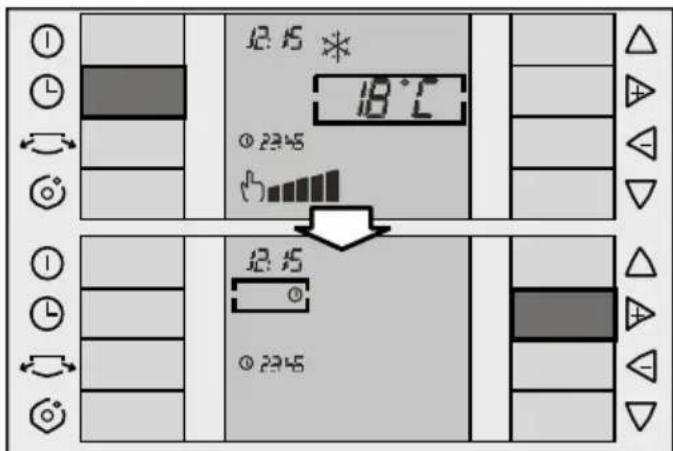

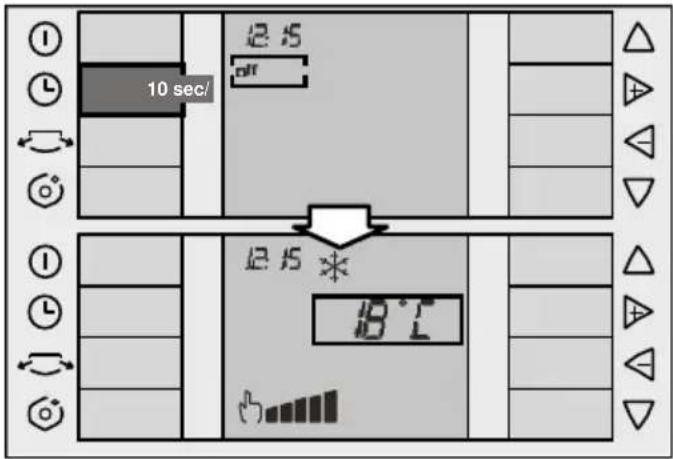

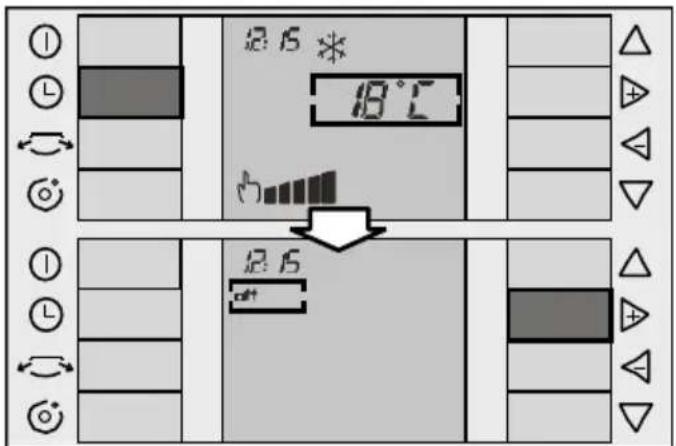

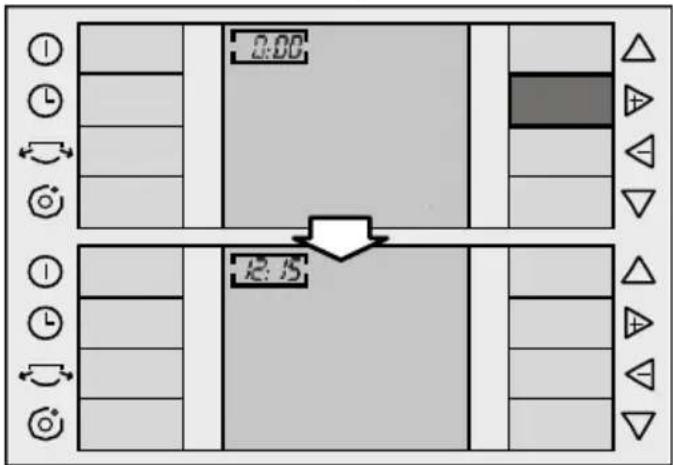

Einstellen der Uhrzeit und Programmierung der Zeitschaltuhr 17

Reinigung und Wartung

Gerätereinigung 21

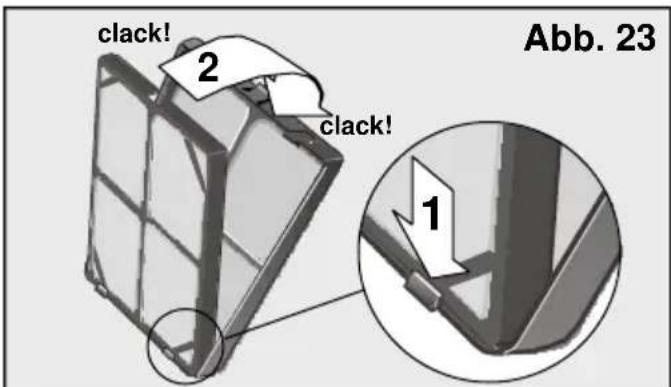

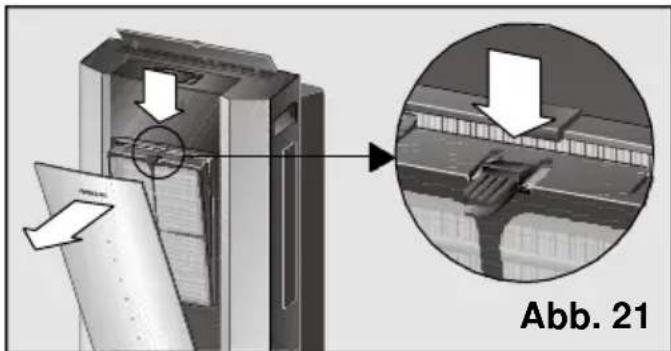

Reinigung und Austausch der Luftreinigungsfilter......21

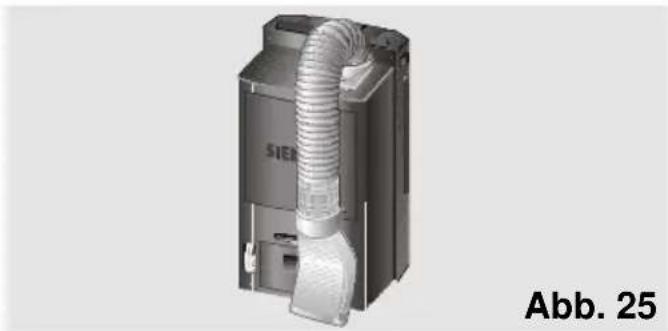

Lagerbedingungen....23

Vor der Inbetriebnahme zu Saisonbeginn....23

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können

Allgemeine Hinweise zum Betrieb......24

Allgemeine Hinweise zum Geräuschpegel......24

Kundendienst 24

Garantiebedingungen....25

Tipps zur Entsorgung der Verpackung

□ Bitte denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt.
□ Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden.
□ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
☐ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung.

Tipps zur Entsorgung Ihres Altgerätes

□ Trennen Sie das Gerät vom Stromnetz und entfernen Sie das Anschlusskabel.
□ Das Gerät enthält Kältemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen.
In den Geräten befinden sich recyclebare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät daher zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihre örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in Ihrer Nähe.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Tipps zum Energiesparen

Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken.

□ Schalten Sie das Gerät aus, wenn Sie es nicht brauchen.
□ Wählen Sie eine geeignete Temperatur. Zu niedrige Temperaturen führen zu einem hohen Energieverbrauch.
□ Stellen Sie das Gerät nicht in der Nähe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation.
□ Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30 % gesenkt werden, wenn man durch Rollläden, Jalousien oder Vorhänge an den Glasflächen den Wärmeeintritt in den Raum verringert.
□ Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so weit wie möglich geschlossen werden kann, um einen Lufteintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabfuhr").
□ Um eine Leistungsverringerung Ihres Gerätes und damit einen höheren Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Vorbereitung des Geräts").
□ Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen.

Umweltschutz

□ Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörs beschrieben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten.
☐ Für die Abführung der Warmluft bieten wir für Schiebefenster und -türen spezielles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerätes erhöht (siehe Abschnitt "Beschreibung des Zubehörs").
□ Stellen Sie sicher, dass die Luftein- und -

auslässe nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern

□ Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt "Reinigung und Austausch der Filter").
☐ Lüften Sie Ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kühlsten ist.

Wichtige Hinweise

Vor dem Einschalten Ihres Gerätes

□ Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthält wichtige Informationen für den Gebrauch sowie für die Wartung und Ihre Sicherheit.
□ Bewahren Sie diese Gebrauchsanleitung auf. Sie könnte für einen anderen Benutzer von Nutzen sein.
□ Nehmen Sie kein beschädigtes Gerät in Betrieb.
☐ Aufstellung und Anschluss Ihres Gerätes müssen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen.
□ Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturen dürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihre eigene Sicherheit steht auf dem Spiel.

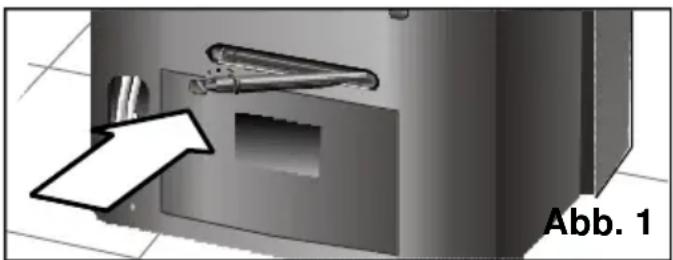

□ Stellen Sie sicher, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelöst haben könnte.

☐ Wir weisen ausdrücklich darauf hin, dass diese Geräte nur für den Hausgebrauch bzw. für kommerzielle Verwendung bestimmt sind; hierbei ist unter "kommerzieller Verwendung" ausschließlich die Benutzung in Büroräumen bzw. Räumen mit den in den Produktkatalogen spezifizierten Abmessungen und Charakteristika zu verstehen.
□ Bei industriellem Einsatz – hierunter ist der Betrieb in großen Räumen oder in der Nähe von künstlichen Wärmequellen (elektrische Heizwiderstände, Öfen, etc.) zu verstehen – lehnen wir jede Haftung sowie Garantieansprüche ab.

Falls Kinder im Haus sind

Es ist verboten, auf das Gerät zu steigen, sich darauf zu setzen oder sich gegen die vordere Tür oder das Klimagerät zu lehnen. Das Gerät könnte umkippen, und es könnte zu Sach- bzw. Personenschäden kommen.
□ Lassen Sie nicht zu, dass Kinder mit der Klimaanlage spielen oder sie bedienen.
□ Halten Sie kleine Kinder vom Klimagerät fern, ganz besonders, wenn die vordere Tür offen steht, um zu vermeiden, dass sie sich daran hängen oder lehnen. Das Gerät könnte umstürzen.
☐ Sorgen Sie dafür, dass Kinder nicht an den Luftauslassöffnungen bzw. dem Gitter des Außengeräts herumspielen oder Gegenstände hineinzustecken versuchen. Dies gilt auch für alle anderen Öffnungen am Gerät.

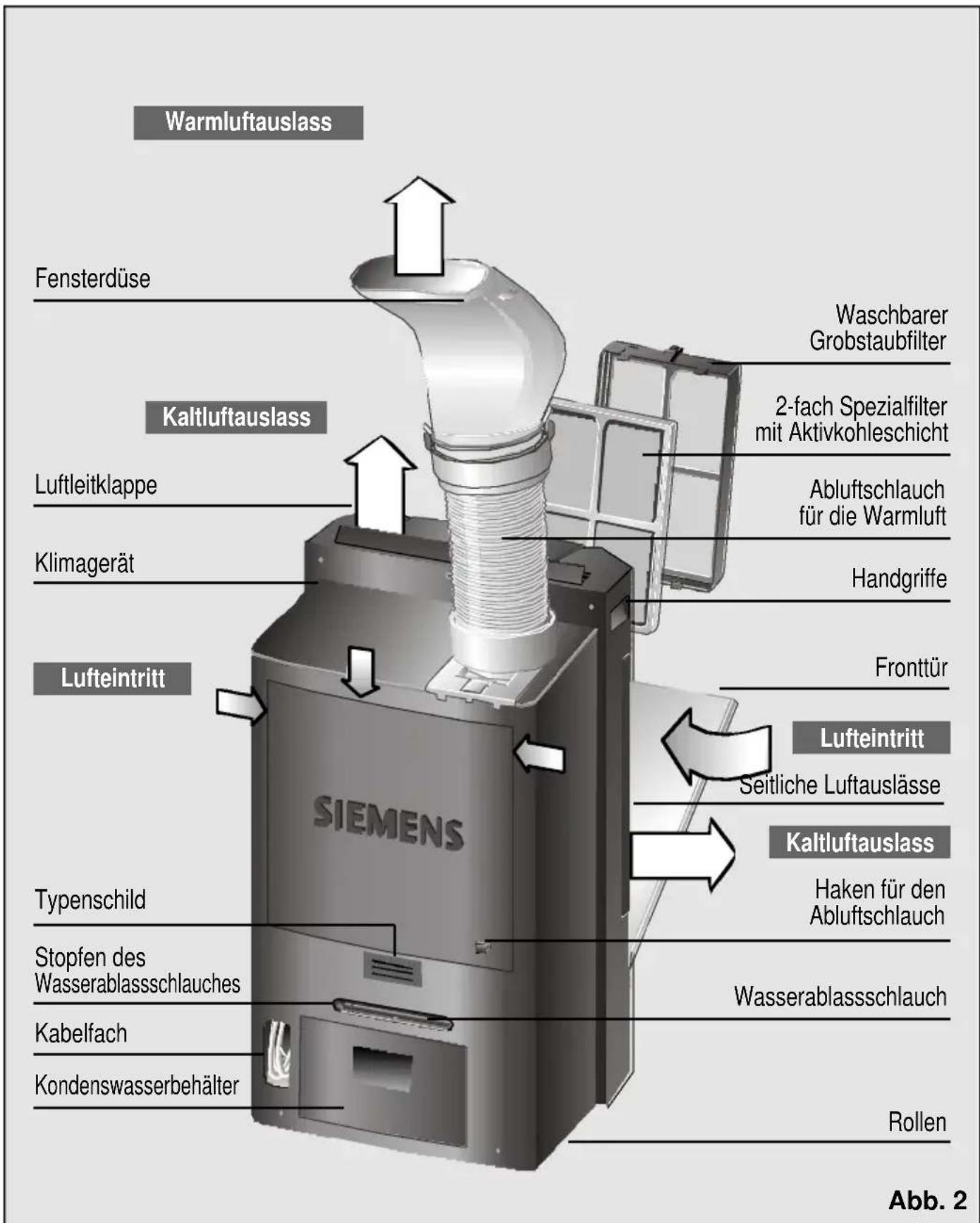

Beschreibung des Gerätes

Vorstellung Ihres neuen Gerätes

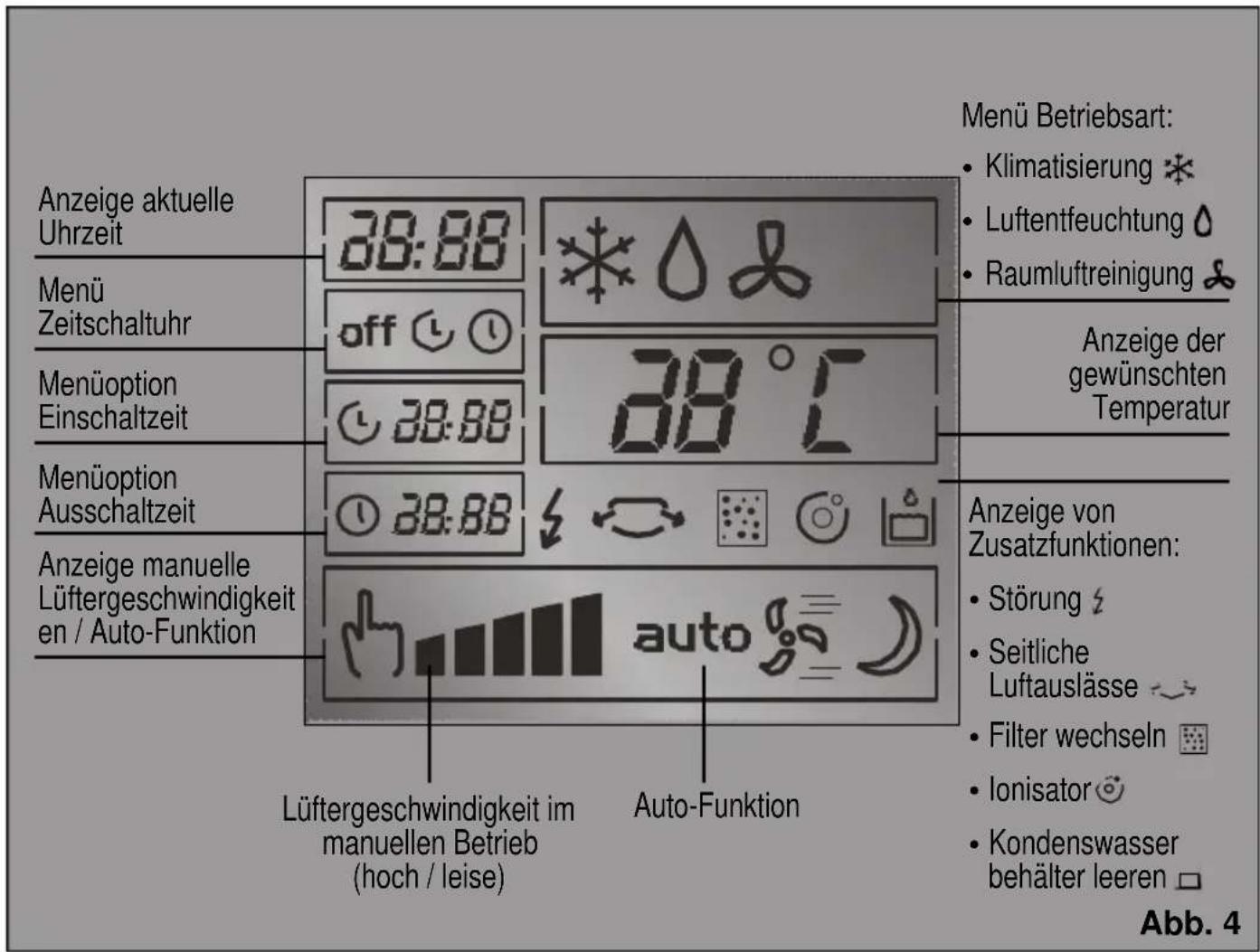

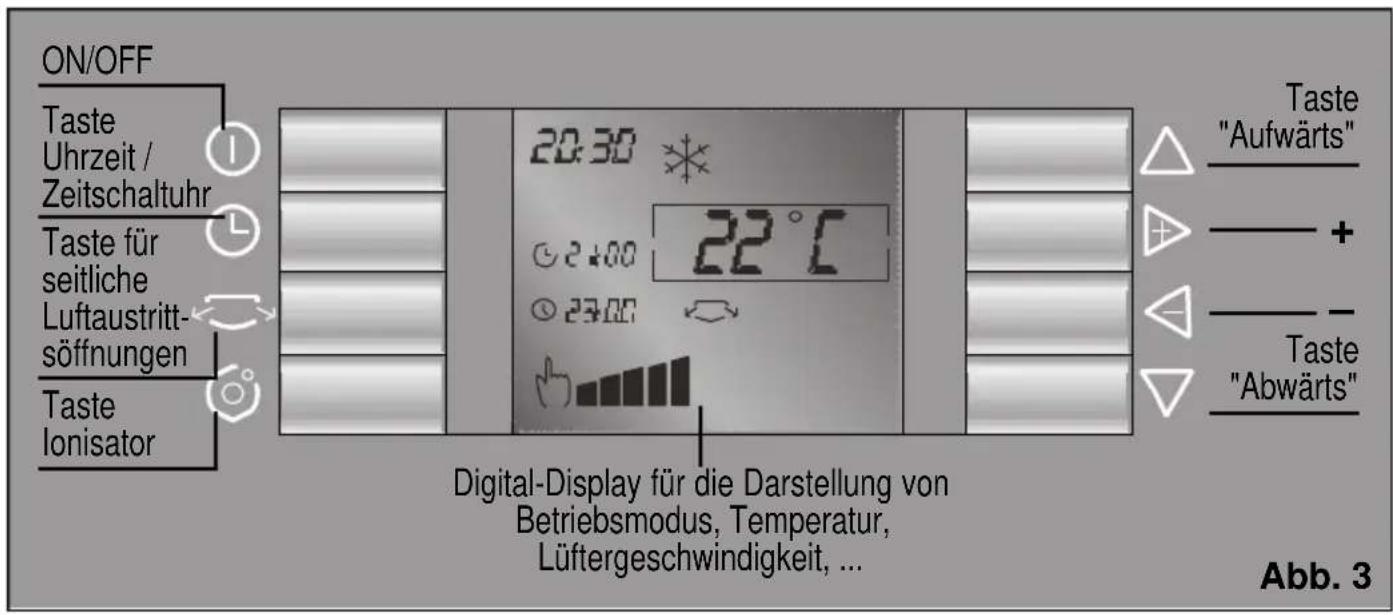

Bedienfeld

Vorstellung Ihres neuen Gerätes

Beschreibung des Zubehörs

	Fenstersauger	Waschbarer 2-fach Grobstaubfilter	Wand- Balkonleiste Spezialfilter durchführung - mit AktivkohleschichtArt. No: Art. No: Art. No: PA10000Z PA11001Z 448069
PA0840M /	√	√	√ ●	●
Höchstmaße min / max Höhe x Breite) in cm				Wanddicke 14 cm

√ Serienausstattung.

• Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.
  * Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke erworben werden.

Betriebs- und Transportbedingungen

Betriebsbedingungen

☐ Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein.
□ Absicherung mittels einer 10 A-Sicherung (träge).
☐ Eventuell verwendete Verlängerungskabel müssen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1,5 mm² pro Anschluss betragen, und sie dürfen nicht länger als 25 m sein.
□ Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2.
□ Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt.
□ Vermeiden Sie ein Verdecken der Luftein- und -auslässe Ihres Gerätes.

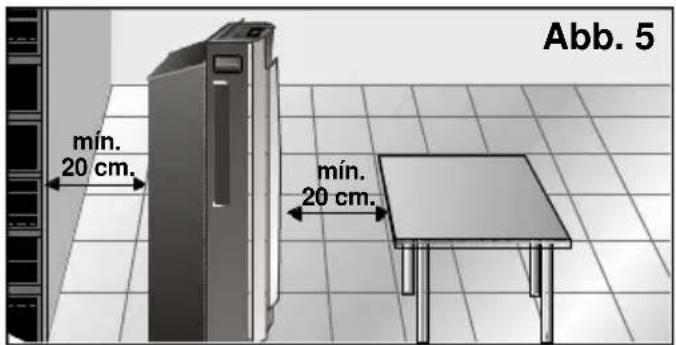

□ Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen darauf, dass

zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb. 5.

Sollte das Netzkabel aus irgendeinem Grund gegen ein neues ausgetauscht werden müssen, so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.

Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.

Betriebs- und Transportbedingungen

Transportbedingungen

Zum einfacheren Transport ist das Gerät mit Rollen ausgestattet. Sollte es notwendig sein, das Gerät für seinen Transport zu kippen, so gehen Sie bitte folgendermaßen vor:

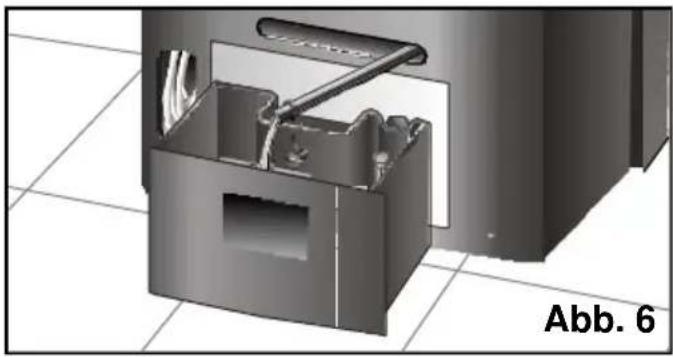

☐ Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe des Wasserablassschlauches, der auf der Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 6). Entleeren Sie danach den Kondenswasserbehälter auf der Geräterückseite.

□ Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vergehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kühlkreislaufs notwendig.

Sollte das Netzkabel aus irgendeinem Grund gegen ein neues ausgetauscht werden müssen, so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.

Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.

Das Bedienkonzept

Das Bedienfeld Ihres Geräts wurde auf maximale Benutzerfreundlichkeit ausgerichtet, um Ihnen die Bedienung zu erleichtern. Bitte beachten Sie folgende Hinweise:

Mit den "Aufwärts"- und "Abwärts"-Tasten (Pfeil nach oben bzw. unten) kann das Auswahlkästchen auf dem Bildschirm nach oben und unten bewegt werden, um die entsprechenden Menüoptionen aufzurufen. Mit den Tasten "+" und "-" (nach rechts und nach links) können Sie innerhalb der selektierten Menüoption eine Auswahl treffen.

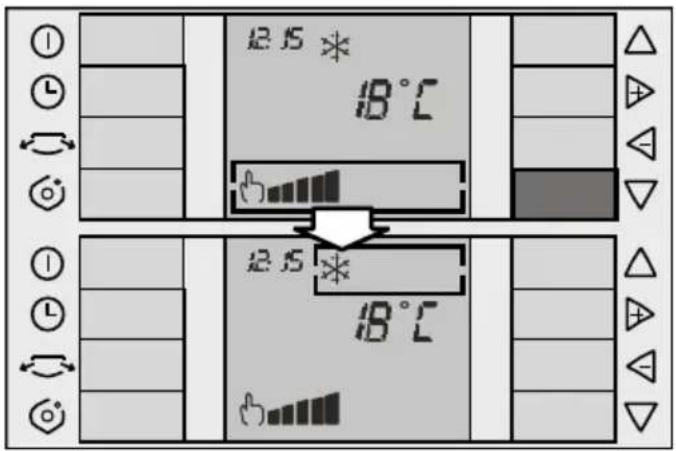

Dieses Konzept sei nachstehend an Hand eines Beispiels erläutert:

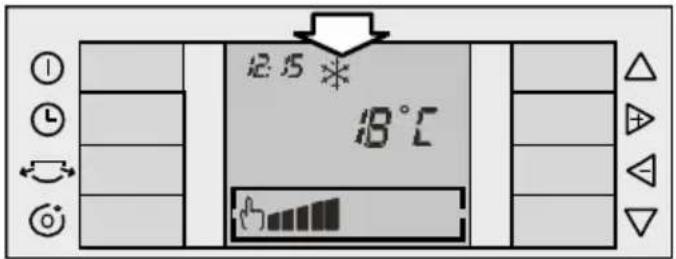

"Aufwärts"- und "Abwärts"-Tasten

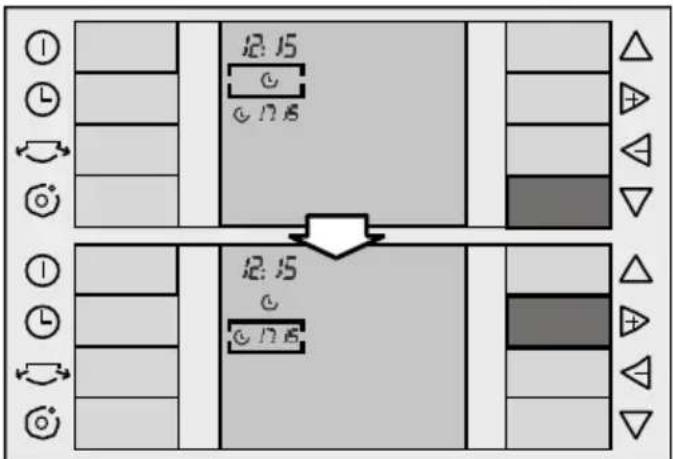

Die "Aufwärts"- und "Abwärts"-Tasten dienen dazu, das Auswahlkästchen im Display nach oben bzw. unten zu bewegen

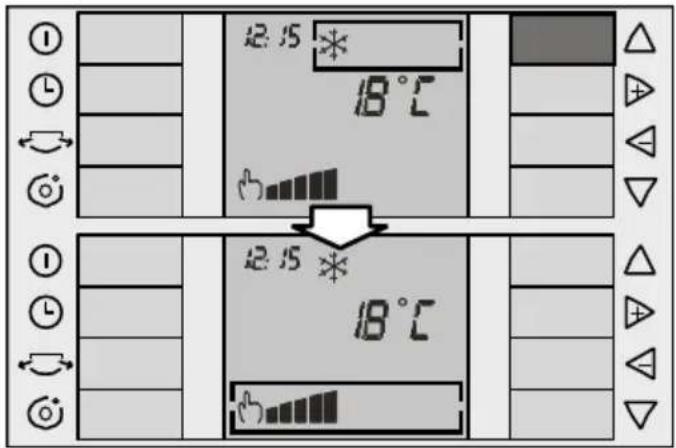

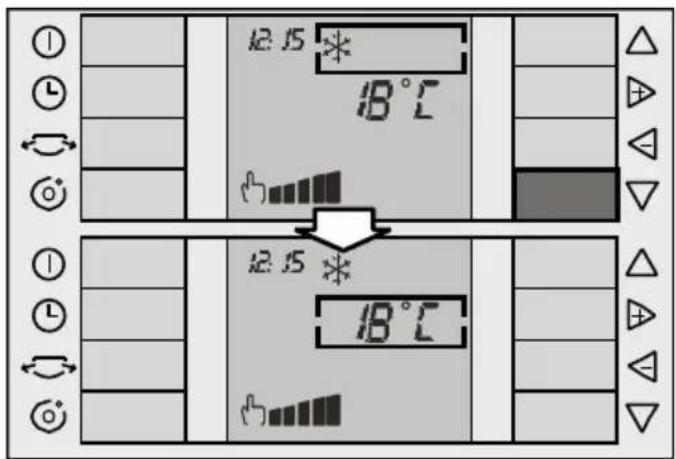

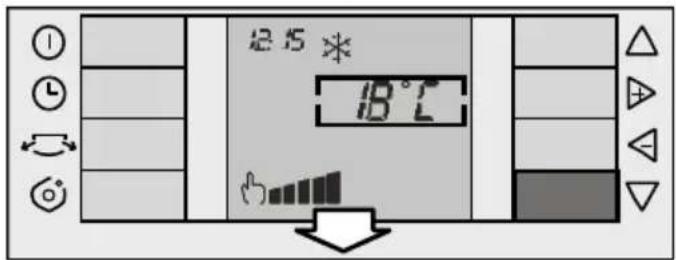

"Abwärts"-Taste ▽:

Die obenstehende Abbildung stellt die Ausgangssituation dar (das Auswahlkästchen markiert die Option Betriebsmodus). Bei Betätigung der "Abwärts"-Taste ▽ springt das Auswahlkästchen abwärts auf die Funktion "Temperaturwahl".

Bei erneuter Betätigung der "Abwärts"-Taste ▽ springt das Auswahlkästchen abwärts auf die Option "Wahl der Lüftergeschwindigkeit".

Das Bedienkonzept

"Aufwärts"-Taste △

Die "Aufwärts"-Taste △ funktioniert im Prinzip genau so wie die "Abwärts"-Taste ▽. Bei Betätigung dieser Taste bewegt sich das Kästchen jedoch nach oben.

Zyklische Funktionsweise:

Die Funktionsweise beider Tasten ist zyklisch, d. h., wenn sich das Auswahlkästchen auf dem Feld am unteren Bildschirmrand befindet und die "Abwärts"-Taste ▽ betätigt wird, springt das Kästchen auf das Feld am oberen Bildschirmrand. Analog dazu springt das Kästchen auf das Feld am unteren Bildschirmrand, wenn sich das Auswahlkästchen auf dem Feld am oberen Bildschirmrand befindet und die "Aufwärts"-Taste △ betätigt wird.

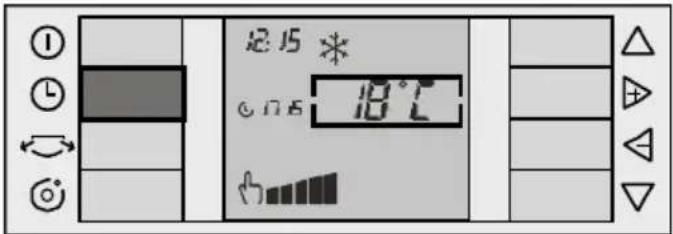

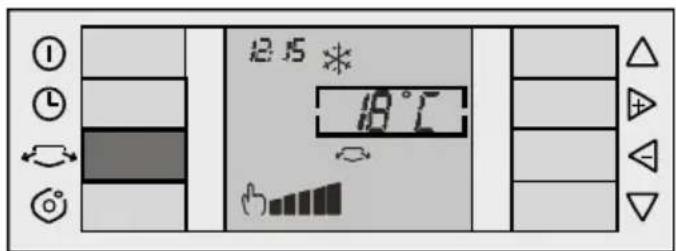

Tasten "+" und "-"

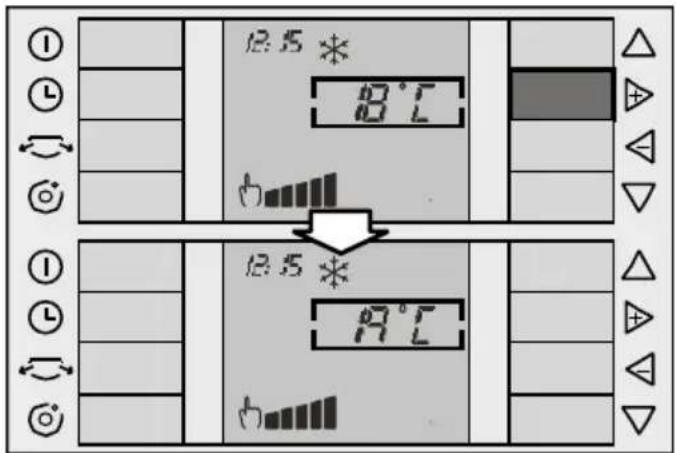

Die Tasten "+" und "-" dienen dazu, Werte innerhalb des Auswahlkästchens zu ändern. Ist z. B. das Feld "Temperaturwahl" markiert, kann mit diesen Tasten die gewünschte Temperatur erhöht ▶ bzw. verringert ◀ werden, wie das nachstehende Beispiel zeigt:

Bedienung des Gerätes

Vorbereitung des Geräts

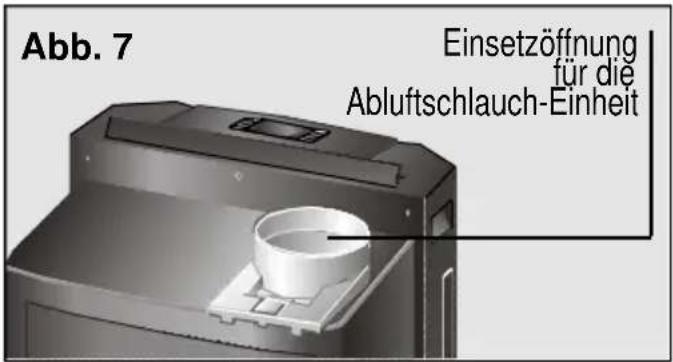

Anschluss des Abluftschlauches

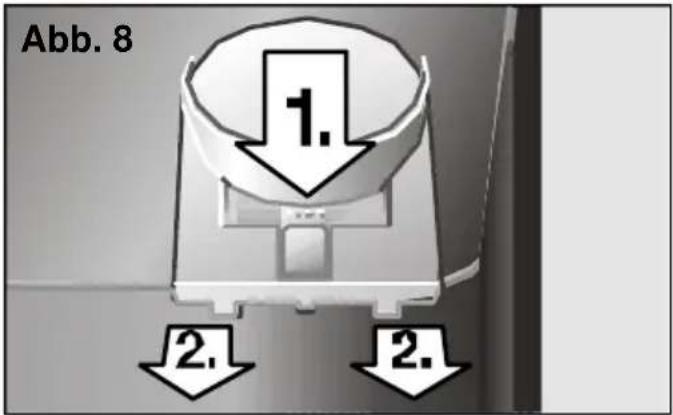

Abluftschlauch in die Kupplung mit dem „Push“-Button einführen und nach links festschrauben, siehe Abb. 7.

Falls es Ihnen leichter fällt, können Sie auch den „Push“-Button niederdrücken und die ganze Kupplungsplatte herausziehen, siehe Abb. 8.

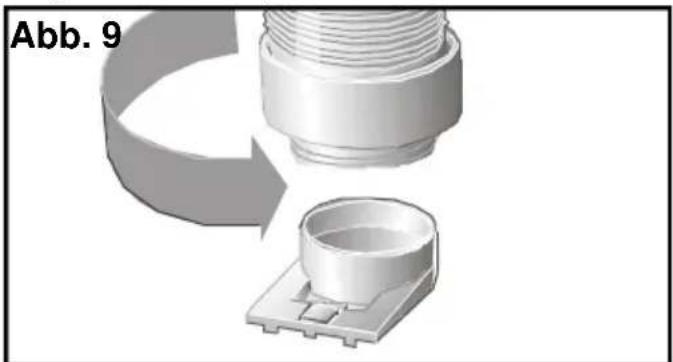

Dann schrauben Sie den Abluftschlauch, wie in Abb. 9 dargestellt, in der Kupplung fest und vergewissern sich, dass er fest sitzt.

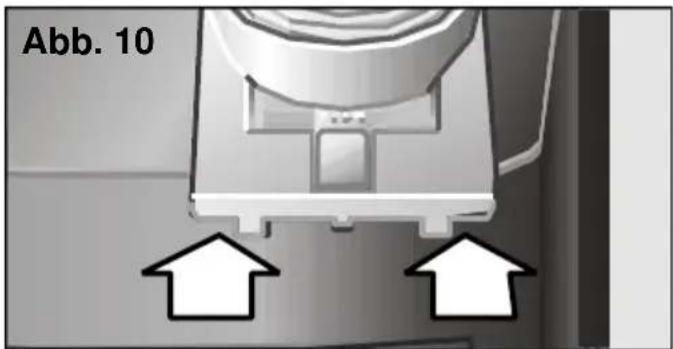

Dann können Sie die Kupplungsplatte mit dem Schlauch wieder in die Halterung einschieben, siehe Abb. 10.

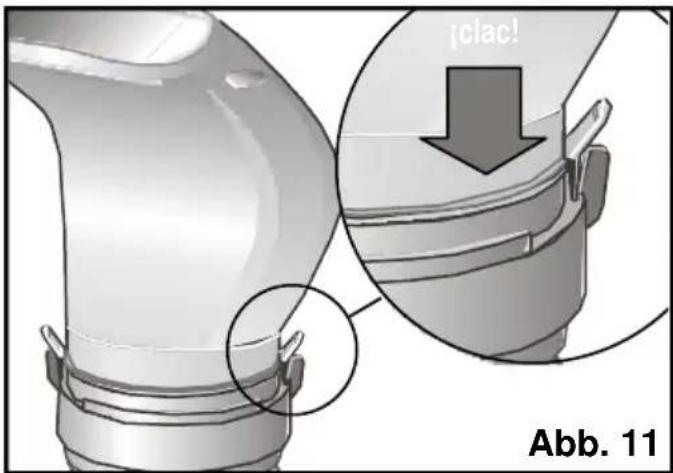

Befestigung der Fensterdüse am Abluftschlauch

Stecken sie die Fensterdüse auf das freie Ende des Schlauchs und drücken Sie beide Teile gegeneinander, bis sie mit einem hörbaren Klick einrasten. Vergewissern Sie sich, dass die Clips einrasten, damit die Fensterdüse sich nicht vom Schlauch lösen kann. Siehe Abb. 11.

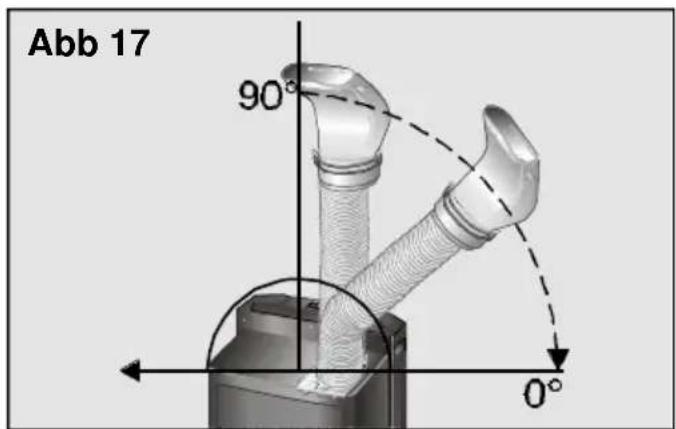

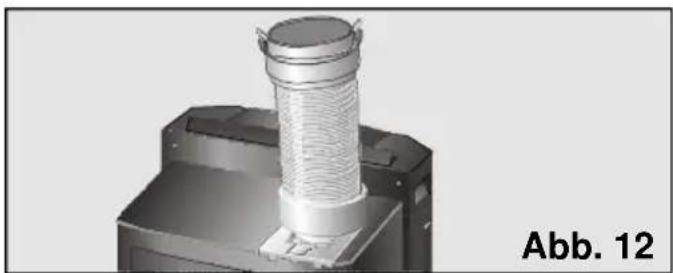

Möglichkeiten der Warmluftabfuhr Installation für den Betrieb für Luftenfeuchtung, -reinigung.

☐ Ziehen Sie die Fensterdüse ab und bringen Sie den Abluftschlauch in die Stellung, die in Abbildung 12 dargestellt ist.
□ Falls gewünscht, kann der Abluftschlauch auch ganz abgenommen werden.

Bedienung des Gerätes

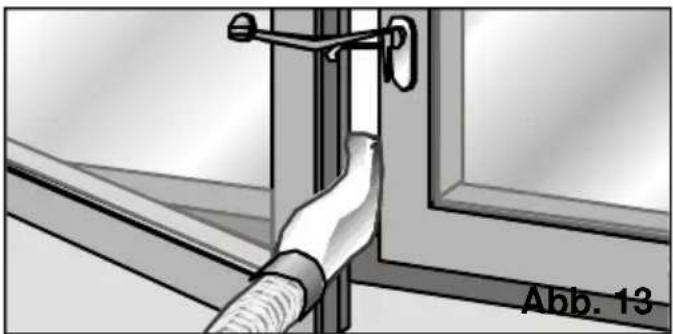

Mobile Installation

□ Stecken Sie die Fensterdüse auf den Abluftschlauch.

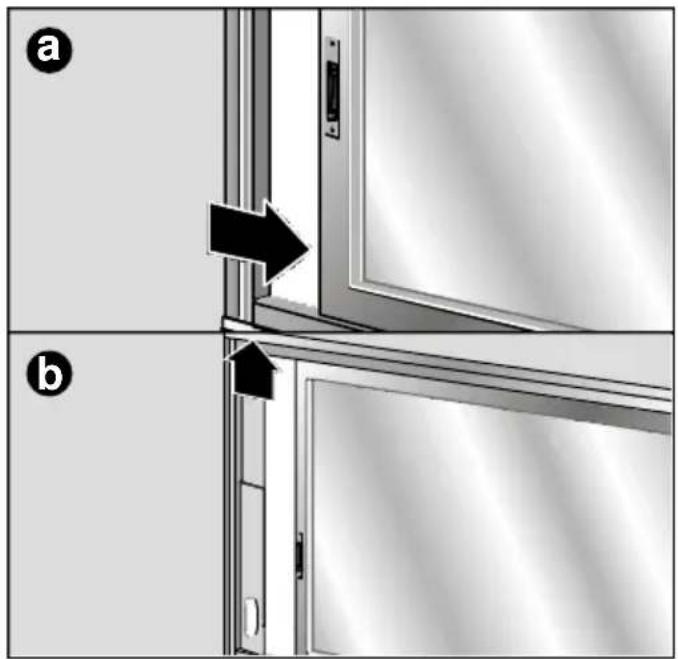

☐ Öffnen Sie das Fenster leicht und schieben Sie die Fensterdüse zwischen Fensterflügel und –rahmen.
□ Schließen Sie das Fenster wieder so weit wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 13.

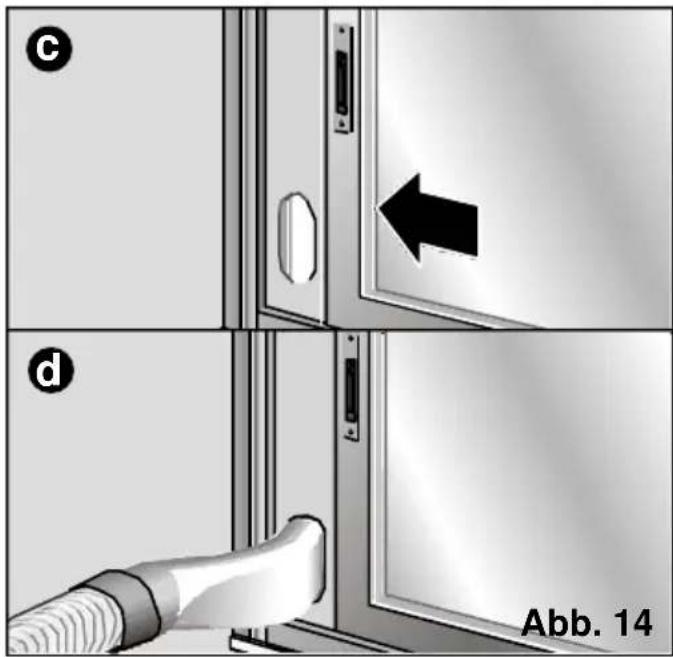

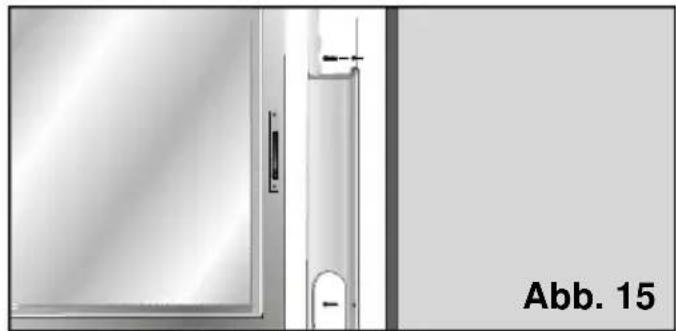

☐ Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt "Beschreibung des Zubehörs") verwenden (Abbildung 14: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

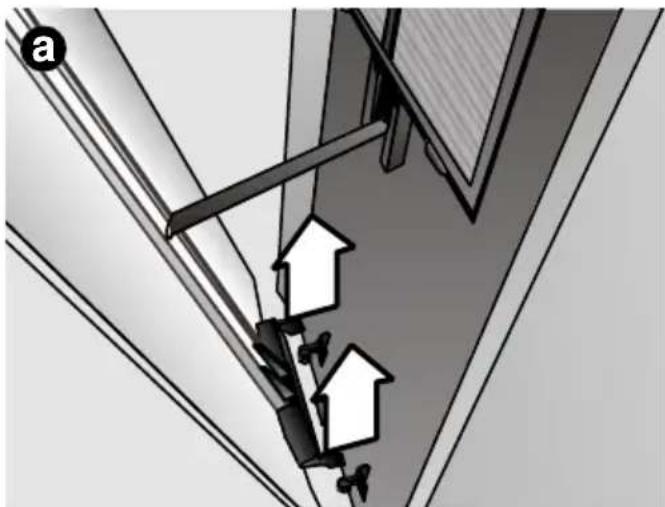

Um das Zubehör am Fenster/ an der Tür zu montieren, hat es zwei Löcher an der Seite. Mit zwei Schrauben (nicht im Zubehör enthalten) kann es am Rahmen oder der Wand befestigt werden, um ein Bewegen oder Herausfallen zu vermeiden.

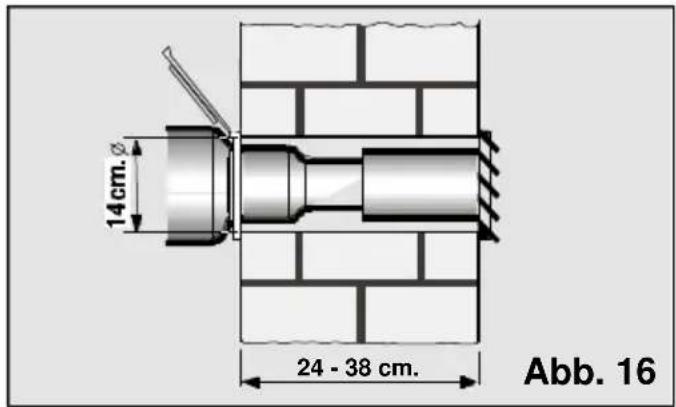

Für die Festinstallation benötigen Sie das Sonderzubehör "Wanddurchführung". Es ist unter der Bestellnummer PA11001Z im Fachhandel erhältlich.

□ Um die Warmluft durch die Wand abführen zu können, muss in der betreffenden Mauer für das Passrohr eine Öffnung mit 14 cm Durchmesser gebohrt werden, siehe Abb. 16.

Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen.

Hinweise zur Verlegung des Abluftschlauches:

Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achten Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann.

Zur Erzielung einer größtmöglichen Kühleistung und eines kleinstmöglichen Geräuschpegels empfehlen wir, den Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abbildung 17 dargestellt zu verlegen.

Ein- und Ausschalten des Geräts

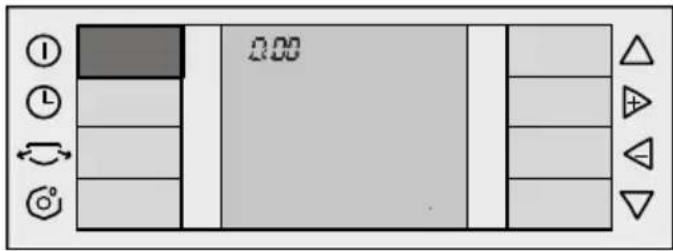

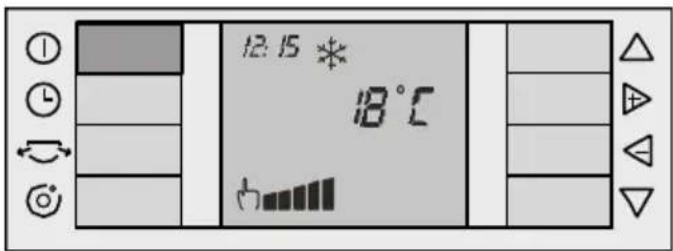

Zum Ein- bzw. Ausschalten des Geräts On / Off-Taste ① betätigen.

Achtung!

Vergewissern Sie sich, dass das Gerät an das Stromnetz angeschlossen ist.

Wahl der Betriebsart

Das Gerät verfügt über folgende Betriebsarten:

□ Klimatisierung/Kühlung ✱.
□ Luftentfeuchtung △.
□ Luftreinigung ✉.

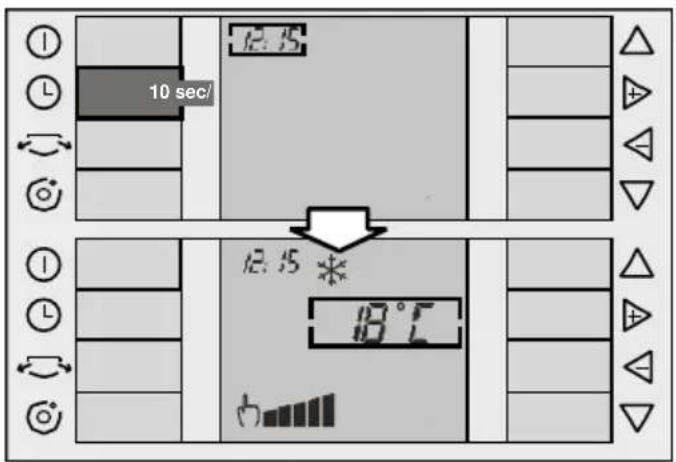

Markieren Sie mit dem Auswahlkästchen das Menü "Betriebsmodus". Zum Bewegen des Kästchens "Aufwärts"- bzw. "Abwärts"-Taste drücken.

Jetzt können Sie mit den Tasten "+" bzw. "-" den gewünschten Betriebsmodus auswählen (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").

Klimatisierung

In diesem Betriebsmodus senkt das Gerät die Raumtemperatur auf den vom Benutzer voreingestellten Wert. Gleichzeitig wird die Raumluft entfeuchtet und gefiltert, um ein angenehmes Raumklima zu schaffen.

□ Stecken Sie den Netzstecker in die Steckdose.
☐ Richten Sie den Abluftschlauch so aus, dass die Warmluft ins Freie abgeführt wird; (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").
☐ Überprüfen Sie, dass der Verschlussstopfen auf dem Wasserablaufstutzen richtig sitzt, um zu verhindern, dass ggf. Kondenswasser ausläuft.

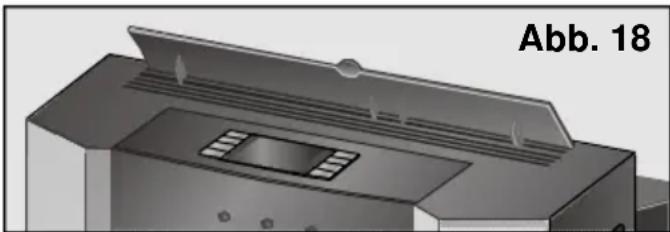

☐ Öffnen Sie die Luftleitklappe auf der Geräteoberseite, Abb. 18.

□ Schalten Sie das Gerät mit dem Netzschalter ein (On).
□ Wählen Sie den Modus Klimatisierung/Kühlung ✉ aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
☐ Stellen Sie die gewünschte Temperatur ein; siehe Abschnitt "Temperaturwahl". Sollte sich das Gerät automatisch abschalten, weil die eingestellte Raumtemperatur erreicht wurde, muss abgewartet werden, bis die Raumtemperatur wieder um 2-3°C ansteigt, damit es sich wieder einschaltet.
□ Stellen Sie die gewünschte Lüftergeschwindigkeit ein; siehe Abschnitt "Wahl der Lüftergeschwindigkeit".

Während des Klimatisierungsbetriebs verdampft das entstehende Kondenswasser automatisch und wird zusammen mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt.

Bei hoher Luftfeuchtigkeit sammelt sich ggf. Kondenswasser im Behälter auf der Rückseite des Geräts an. Sobald ein bestimmter Füllstand erreicht wird, gibt das Gerät zwei akustische Signale von sich. Gleichzeitig wird auf dem Display das Symbol □ angezeigt. Dies bedeutet, dass der Kondenswasserbehälter geleert werden muss. Unter diesen Umständen schaltet sich das Gerät ab. Zum Entleeren des Kondenswasserbehälters gehen Sie wie folgt vor: Drücken Sie den Handgriff nach unten, nehmen Sie den Behälter vorsichtig heraus und entleeren Sie ihn in den nächstgelegenen Abfluss. Danach setzen Sie ihn wieder ein.

Achtung!

Bevor Sie das Gerät nach dem Entsorgen des Kondenswassers wieder einschalten, vergessen Sie nicht, den Behälter wieder richtig in das Gerät einzusetzen. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm das Symbol

weiterhin angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden. Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anläuft. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.

Luftentfeuchung

In dieser Betriebsart verringert das Gerät die Luftfeuchtigkeit. Gleichzeitig wird die Raumluft gefiltert, um ein angenehmes Raumklima zu schaffen.

□ Stecken Sie den Netzstecker in die Steckdose.
☐ Richten Sie den Abluftschlauch so aus wie in Abschnitt "Möglichkeiten der Warmluftabfuhr" beschrieben.
□ Wählen Sie die Betriebsart "Luftentfeuchtung" □ aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").

Das Kondenswasser kann auf zwei verschiedene Arten entsorgt werden: über den Kondenswasserbehälter oder kontinuierlich über den Wasserablassschlauch auf der Geräterückseite.

Entfeuchtung in den Kondenswasserbehälter:

• Überprüfen Sie, dass der Tank richtig in das Gerät eingesetzt wurde und dass Verschlussstopfen richtig auf dem Wasserablassschlauch sitzt, um zu verhindern, dass das Kondenswasser ausläuft.
• Wenn das Wasser im Kondenswasserbehälter einen bestimmten Stand erreicht hat, gibt das Gerät zwei akustische Signale von sich. Gleichzeitig wird auf dem Display das Symbol □ angezeigt. Dies bedeutet, dass der Kondenswasserbehälter geleert werden muss. Unter diesen Umständen schaltet sich das Gerät ab. Die akustischen Signale bzw. die Anzeige des Symbols auf dem Display erfolgt auch dann, wenn der Kondenswasserbehälter nicht richtig in seine Halterung eingesetzt wurde.

- Entnehmen Sie den Tank vorsichtig und entleeren Sie ihn im nächstgelegenen Abfluss.

Hinweise

Die bei der Entfeuchtung anfallende Wassermenge kann je nach

Umgebungsbedingungen schwanken (siehe "Technische Daten").

Im Entfeuchtungsbetrieb muss die warme Abluft nicht nach außen abgeführt werden. Sie unterstützt den Entfeuchtungsprozess. Achtung!

Bevor Sie das Gerät nach dem Entsorgen des Kondenswassers wieder einschalten, vergessen Sie nicht, den Behälter wieder richtig in das Gerät einzusetzen. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm das Symbol weiterhin angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden. Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anläuft. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.

Entfeuchtung im Dauerbetrieb:

• Ziehen Sie den Wasserablassschlauch aus seiner Halterung und stellen Sie ein Gefäß darunter, um das Kondenswasser aufzufangen.
• Nehmen Sie den Verschlussstopfen vom Wasserablassschlauch ab.
• Wählen Sie die Betriebsart "Luftentfeuchtung" △ aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
• Stellen Sie die gewünschte Lüftergeschwindigkeit ein, siehe Abschnitt "Wahl der Lüftergeschwindigkeit". Bitte beachten Sie, dass in dieser Betriebsart nur die manuellen Lüftergeschwindigkeiten gewählt werden können.

Luftreinigung

In dieser Betriebsart wird die Raumluft umgewälzt (Lüftung) und zur Reinigung über ein Filtersystem geführt (Reinigung). Das Gerät ist mit einem Grobstaubfilter (bereits im Gerät installiert) ausgestattet und wird mit einem 2-fach-Spezialfilter mit Aktivkohle zum Einbau durch den Benutzer

geliefert; hierzu siehe "Einbau Luftfilter". Beide Systeme verhindern das Auftreten folgender Begleiterscheinungen:

• Gerüche und Rauch.
• Blüten- und Hausstaub sowie Bakterien wirken.

□ Stecken Sie den Netzstecker in die Steckdose.
☐ Richten Sie den Abluftschlauch so aus wie in Abschnitt „Möglichkeiten der Warmluftabfuhr“ beschrieben.
□ Wählen Sie die Betriebsart "Luftreinigung" aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
□ Stellen Sie die gewünschte Lüftergeschwindigkeit ein, siehe Abschnitt "Wahl der Lüftergeschwindigkeit". Bitte beachten Sie, dass in dieser Betriebsart nur die manuellen Lüftergeschwindigkeiten gewählt werden können.

Hinweis

Wir empfehlen, unabhängig von der gewählten Betriebsart (Klimatisierung, Entfeuchtung, Raumluftreinigung) die Filter nicht auszubauen. Damit ist eine bessere Reinigungswirkung gewährleistet.

Ionisator

Ihr Klimagerät ist mit einem zuschaltbaren Ionisator ausgestattet, welcher die Luft mit negativ geladenen lonen anreichert.

Dieses Phänomen ist aus der Natur bekannt: nach einem sommerlichen Gewitterregen, am Meer oder in den Bergen ist die Luft besonders frisch und rein, weil sie reich an negativ geladenen lonen ist.

• Zur Aktivierung des Ionisators, drücken Sie die 🔒-Taste. Auf dem Display wird das Symbol ion angezeigt und das Gerät zeigt mit einem akustischen Signal an, dass die betreffende Funktion aktiviert wurde.
• Eine erneute Betätigung der Taste deaktiviert die Funktion. Das Symbol Ionisator erlischt und es ertönt ein akustisches Signal.

Der Ionisator kann in allen Funktionsarten (Kühlen, Entfeuchten und Luftreinigung) und in allen Lüftergeschwindigkeiten betrieben werden.

Temperaturwahl

Positionieren Sie das Auswahlkästchen über dem Feld "Temperaturwahl" (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten). Jetzt können Sie mit den Tasten "+" bzw. "-" die gewünschte Temperatur einstellen (siehe Abschnitt Tasten "+" und "-").

Befindet sich das Auswahlkästchen auf dem Temperaturfeld, wird die Temperatur mit der "+"-Taste erhöht, mit der "-"-Taste wird die Temperatur verringert.

Die Temperatur kann aus dem Bereich zwischen 18°C und 30°C in Schritten von 1°C frei vorgewählt werden. Wenn Sie die Taste gedrückt halten, schaltet die Temperaturanzeige schneller um.

Wahl der Lüftergeschwindigkeit

Sie können bei Ihrem Klimagerät zwischen 5 manuellen Lüftergeschwindigkeiten und zwei automatischen Lüftergeschwindigkeiten ("Turbo" und "Silent") wählen. In der Geschwindigkeit "Turbo" beginnt das Klimagerät mit maximaler Leistung zu kühlen und regelt die Lüftergeschwindigkeit je nach den im Raum vorherrschenden Bedingungen und der vom Benutzer eingestellten Temperatur, so dass immer die optimale Kühlleistung erzielt wird. In der Geschwindigkeit "Silent" beginnt das Gerät mit geringerer Kühlleistung und regelt die Lüftergeschwindigkeit je nach den im Raum vorherrschenden Bedingungen und der vom Benutzer eingestellten Temperatur, so dass immer so leise wie möglich gekühlt wird.

Manuelle Lüftergeschwindigkeiten

Positionieren Sie das Auswahlrechteck auf dem Menüpunkt "Lüftergeschwindigkeiten" (siehe Kapitel Tasten auf und ab). Im Display werden das Symbol für die Wahl der manuellen Lüftergeschwindigkeit und die zugehörige Geschwindigkeit angezeigt. Jetzt können Sie mit den Tasten "+" und "-" die gewünschte manuelle Lüftergeschwindigkeit einstellen (siehe Kapitel Tasten + und -).

Automatische Lüftergeschwindigkeiten

Positionieren Sie das Auswahlrechteck auf dem Menüpunkt "Lüftergeschwindigkeiten" (siehe Kapitel Tasten "auf" und "ab") und wählen Sie mit Hilfe der "+" und "-"-Tasten die maximale manuelle Lüftergeschwindigkeit aus. Ein weiterer Druck der "+"-Taste aktiviert die "Turbo"-Funktion aktiviert. Wird ein weiteres mal die "+"-Taste gedrückt, wird die "Silent"-Funktion aktiviert. Durch einen weiteren Druck auf die "+"-Taste wechselt das Gerät in die niedrigste manuelle Lüftergeschwindigkeit.

Bedienung des Gerätes

Seitliche Luftauslässe

Ihr Gerät ist mit seitlichen Luftauslässen ausgestattet, die zusätzlich geöffnet werden können, um eine bessere Luftverteilung zu erzielen.

Wenn Sie die Taste "seitliche Luftauslässe" betätigen, wird diese Funktion aktiviert und die Luftauslässe öffnen sich. Auf dem Display wird das entsprechende Symbol angezeigt .

Zum Schließen der Luftauslässe die Taste noch einmal betätigen. Das Symbol erlischt und die Luftauslässe schließen sich.

Diese Funktion steht in allen Betriebsarten – Klimatisierung, Entfeuchtung und Luftreinigung – zur Verfügung.

Wird das Gerät mit dem Off-Schalter ausgeschaltet, schließen sich die seitlichen Luftauslässe automatisch. Waren diese vor dem Ausschalten des Geräts geöffnet, so öffnen sie sich beim Einschalten des Geräts

Einstellung der Uhrzeit / Programmierung der Zeitschaltuhr Einstellung der Uhrzeit

□ Wenn das Gerät zum ersten Mal an das Stromnetz angeschlossen wird, wird nur die aktuelle Uhrzeit (im 24-Stunden-Format)

oben links auf dem Display angezeigt. Die Anzeige blinkt (Werkseinstellung: 0:00 Uhr).

□ Zum Einstellen der Uhrzeit muss das Gerät mit der On-Taste ① eingeschaltet werden.

□ Betätigen Sie die "Timer"-Taste. Das Auswahlkästchen befindet sich im Timer-Menü, angezeigt wird die zuletzt ausgewählte Funktion (Werkseinstellung: Off).

☐ Positionieren Sie das Kästchen mit Hilfe der "Aufwärts"-Taste auf dem Symbol für die Uhrzeit. Die Uhrzeit wird mit den Tasten "+" bzw. "-" eingestellt. Bei jeder Betätigung der Tasten ändert sich die Anzeige um eine Minute. Wenn Sie die Taste gedrückt halten, läuft die Minutenanzeige schneller.

Bedienung des Gerätes

□ Das Gerät speichert die angezeigte Uhrzeit, wenn Sie die "Timer"-Taste Ⓛ, erneut betätigen oder 10 Sekunden verstreichen lassen, ohne eine Taste zu drücken. Im Anschluss daran werden auf dem Display die werkseitigen Voreinstellungen der Zeitschaltuhr angezeigt, bzw., wenn Sie die Zeitschaltuhr schon vorher einmal programmiert haben, die von Ihnen vorgenommenen Einstellungen.

Programmierung der Zeitschaltuhr

Ein- bzw. Ausschaltzeiten können nur bei eingeschaltetem Gerät und eingestellter Uhrzeit programmiert werden.

Drücken Sie die "Timer"-Taste Ⓛ, um das Timer-Menü aufzurufen. Innerhalb des Timer-Menüs können die verschiedenen Funktionen, die das Gerät bietet, mit der "+"-Taste programmiert werden. Folgende Funktionen stehen zur Verfügung:

• "Off"①: Gerät nicht programmiert
• "Start": Uhrzeit, zu der sich das Gerät einschaltet.
• "Start/ Stop" : Programmierung der Uhrzeit für Ein- und Ausschalten des Geräts.
• "Stop" ⏻: Uhrzeit, zu der sich das Gerät ausschaltet.

Programmierung der Einschaltzeit für das Gerät ("Start")

☐ Drücken Sie die "Timer"-Taste, um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

□ Wählen Sie mit den Tasten "+" bzw. "-" die Funktion "Start" aus; (siehe Abschnitt Tasten "+" und "-").

□ Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten) nach unten bis zur Menüoption "Einschalten". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit einstellen.

□ Die Anzeige ändert sich in 15-Minuten-Intervallen.
□ Zum Abspeichern der eingestellten Einschaltzeit drücken Sie einfach die "Timer"-Taste ⏻, oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen.

Bedienung des Gerätes

Auf dem Display wird jetzt die programmierte Einschaltzeit zusammen mit dem zugehörigen Symbol angezeigt.

Programmierung der Ein- und Ausschaltzeit für das Gerät ("Start / Stop")

☐ Drücken Sie die "Timer"-Taste ^L , um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

□ Wählten Sie mit den Tasten "+" bzw. "-" die Funktion "Start" aus; siehe Abschnitt Tasten "+" und "-"
□ Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten) nach unten bis zum Menü "Einschalten". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit einstellen.

□ Bewegen Sie den Cursor mit der "Abwärts"-Taste nach unten auf die Menüoption "Ausschalten". Stellen Sie mit den Tasten "+" bzw. "-" die Uhrzeit ein, zu der sich das Gerät ausschalten soll.

□ Bewegen Sie den Cursor mit der "Abwärts"-Taste nach unten auf die Menüoption "Ausschalten". Stellen Sie mit den Tasten "+" bzw. "-" die Uhrzeit ein, zu der sich das Gerät ausschalten soll.
☐ Die Anzeige ändert sich in 15-Minuten-Intervallen.

□ Zum Abspeichern der eingestellten Ein- bzw. Ausschaltzeit drücken Sie einfach die "Timer"-Taste Ⓛ, oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen.

Auf dem Display wird jetzt die programmierte Ein- und Ausschaltzeit zusammen mit dem jeweiligen Symbol angezeigt.

Bedienung des Gerätes

Programmierung der Ausschaltzeit für das Gerät ("Stop")

☐ Drücken Sie die "Timer"-Taste ^L , um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

□ Wählen Sie mit den Tasten "+" bzw. "-" die Funktion "Stop" ①aus; siehe Abschnitt Tasten "+" und "-"

□ Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten) nach unten bis zum Menü "Ausschalten". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Ausschaltzeit einstellen.

□ Die Anzeige ändert sich in 15-Minuten-Intervallen.

□ Zum Abspeichern der eingestellten Ausschaltzeit drücken Sie einfach die "Timer"-Taste 📁 oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen.

Auf dem Display wird jetzt die programmierte Ausschaltzeit zusammen mit dem zugehörigen Symbol angezeigt.

Ausschalten der Zeitschaltuhr

☐ Drücken Sie die "Timer"-Taste Ⓤ, um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

Bedienung des Gerätes

□ Wählen Sie mit den Tasten "+" bzw. "-" die Funktion "Off" aus.

Wenn Sie die "Timer"-Taste Ⓤ, drücken oder 10 Sekunden verstreichen lassen, ohne eine Taste zu betätigen, schaltet sich die Zeitschaltuhr aus. Auf dem Bildschirm wird keine Programm-Uhrzeit angezeigt.

Die in der Zeitschaltuhr vorprogrammierten Werte und Funktionen bleiben aktiv und die entsprechenden Vorgänge wiederholen sich täglich, in Abhängigkeit von den eingestellten Zeiten, solange sie nicht, wie vorstehend beschrieben, deaktiviert werden.

Reinigung und Wartung

Gerätereinigung

□ Ziehen Sie vor der Reinigung des Gerätes den Netzstecker.
□ Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden.
□ Verwenden Sie niemals heißes Wasser (über 40°C), Waschlauge, Benzin, Säuren, Scheuerschwämme, Bürsten oder abrasive Reiniger und sorgen Sie dafür, dass kein Wasser in das Gerät gelangen kann.
□ Das Gerät darf nicht mit einem Wasserstrahl oder mit Druckluft gereinigt werden.

Reinigung und Austausch der Filter

Alle Modelle verfügen über einen 3-fach Spezialfilter bestehend aus einem Grobstaubfilter, welcher von Zeit zu Zeit gereinigt werden muss und einem 2-fach Spezialfilter mit Aktivkohleschicht. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den 2-fach Spezialfilter mit Aktivkohleschicht mindestens einmal pro Saison auszutauschen. Den 2-fach Spezialfilter können Sie im Fachhandel oder über unseren Kundendienst beziehen (siehe Abschnitt "Beschreibung des Zubehörs").

Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sie bitte wie folgt vor:

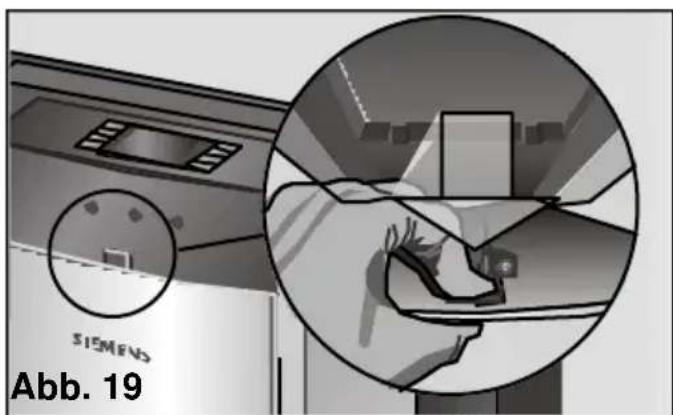

□ Zum Wechseln des Zusatzfilters öffnen Sie die Tür auf der Vorderseite des Geräts (sie muss nicht ausgebaut werden). Dazu den oberen inneren Clip der Tür nach innen drücken und nach vorne ziehen. Siehe Abb. 19. Ein Abnehmen ist nicht nötig, denn die Front verfügt über einen Anschlag der verhindert, dass sie ganz herunterklappt.

Drücken Sie auf den Clip und ziehen Sie den Filterrahmen aus seiner Halterung, Abb. 20. Nehmen Sie den Spezialfilter aus dem

Reinigung und Wartung

Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb. 21) unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder ins Gerät einsetzen.

Grobstaubfilter nicht in der Geschirrspülmaschine reinigen. Das Plastikmaterial, aus dem der Filter gefertigt ist, ist nicht spülmaschinenfest und wird durch die hohen Temperaturen beim Waschvorgang in Mitleidenschaft gezogen. Der Filter würde sich verformen und könnte sogar zerbrechen.

Diese Modelle sind außerdem mit einem Spezialfilter (2-fach-Wirkung) ausgestattet, den der Benutzer selbst einbauen muss (Siehe Abschnitt "Installation des Spezialfilters").

Der Spezialfilter gewährleistet eine bessere Luftqualität, wenn die Raumluft im Umluftbetrieb durch das Gerät geleitet wird.

Ein eingebauter, funktionierender Spezialfilter kann eine leichte Minderung der Kühlleistung des Geräts verursachen. Dies ist in besonderem Maße der Fall, wenn der Filter verstopft oder verbraucht ist. Das Filterelement sollte deshalb mindestens einmal jährlich überprüft und ausgetauscht werden, spätestens jedoch, wenn auf dem Display das Symbol "Hinweis

Filterwechsel" angezeigt wird. Diese Zubehörteile sind beim offiziellen Kundendienst des Herstellers selbst oder beim autorisierten Fachhändler erhältlich (siehe Abschnitt "Beschreibung des Zubehörs").

Um nach erfolgtem Filterwechsel das Symbol vom Display zu löschen, drücken Sie gleichzeitig die Tasten "+" und "-" . Das Symbol erlischt, und der Filter ist wieder einsatzfähig.

Installation des 2-fach-Filters:

- Überprüfen Sie, ob der Zusatzfilter im Halterahmen eingesetzt ist; andernfalls installieren Sie ihn wie in Abb. 22 gezeigt. Der dunkle Teil des Filters muss am Filterrahmen anliegen.

• Den Grobstaubfilter aus dem Gerät herausnehmen, siehe Abb. 21.
• Setzen Sie das Zusatzfilterelement und den Halterahmen, wie in der Abb. 22 gezeigt, in den Grobstaubfilter ein. Dabei ist zu beachten, dass es zuerst in die unteren Stifte einrasten muss.

- Setzen Sie dann diese Baugruppe so in das Gerät ein, dass sich die unteren Stifte in die Lücken auf der Geräte-Vorderseite einfügen, drücken Sie auf den oberen Clip, bis die Baugruppe mit einem hörbaren "Klick" einrastet. Dieser zeigt an, dass der Filter richtig eingesetzt ist.

Reinigung und Wartung

- Schließen Sie die vordere Geräteabdeckung. Achtung!

Um ein einwandfreies Funktionieren des Gerätes zu gewährleisten, darf nur ein Filtersatz in die Halterung eingelegt werden.

Hinweise

Die Gerätefront verfügt über einen Anschlag, bis zu dem sie sich öffnet ohne ganz herunterzuklappen. Für eine größere Bequemlichkeit beim Säubern oder Wechseln der Filter können Sie die Gerätefront jedoch abnehmen. Verfahren Sie hierzu bitte wie folgt:

1 Öffnen Sie die Gerätefront bis zum ersten Anschlag durch leichten Druck auf das Siemens Markenlogo.
2 Nehmen Sie die Gerätefront aus den Scharnieren an der Unterseite, Abb. 24 a.
3 Ziehen Sie die schwarze Sicherheitslasche aus der Führung an der Gerätevorderseite, Abb. 24 b.

Zum Einsetzen der Gerätefront gehen Sie bitte folgendermaßen vor:

1 Führen Sie die schwarze Sicherheitslasche in die Führung an der Gerätevorderseite ein.
2 Positionieren Sie Gerätefront in den Scharnieren unten auf der Gerätevorderseite.
3 Schließen Sie die Gerätefront.

Lagerung des Gerätes am Ende der Saison

Am Ende jeder Saison ist es aus Platzspargründen ratsam, den Abluftschlauch in die nachfolgend dargestellte Position zu bringen, Abb. 25. Den Schlauch dazu auf die Geräterückseite biegen und ihn wie in der Abb. 26 zu sehen, einhängen.

Vor der Inbetriebnahme zu Saisonbeginn

□ Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen.
□ Reinigen Sie bei Bedarf das Gehäuse und die Luftein- und auslassöffnungen.

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können

Allgemeine Hinweise zum Betrieb Was tun, wenn ...?

... Das Gerät funktioniert nicht ...

☐ Überprüfen Sie, ob der Netzstecker eingesteckt ist.

☐ Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist.

□ Stellen Sie am Thermostat die niedrigstmögliche Temperatur ein.

... Das Gerät funktioniert nicht, und die Kontrollleuchte für den Füllstand des Kondenswasserbehälters leuchtet auf ...

□ Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung").

... Das Gerät kühlt nicht genügend ...

☐ Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").

□ Stellen Sie sicher, dass der Abluftschlauch in einem großen Kurvenradius verlegt und nicht länger als 140 cm ist.

☐ Überprüfen Sie, ob der Stopfen auf dem Wasserablassschlauch steckt.

□ Schließen Sie geöffnete Fenster mit Hilfe des Fenstersaugers so weit möglich.

☐ Schließen Sie Vorhänge, Jalousien oder Rollläden, um die Sonneneinstrahlung zu so gering wie möglich zu halten.

... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ...

□ Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis.

Allgemeine Hinweise zum Geräuschpegel

... Das Gerät verursacht zu viel Lärm ...

Es können zwei Arten von Geräuschen auftreten. Normale Betriebsgeräusche und unerwünschte Geräusche, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Geräusche beschrieben, damit sie leichter bestimmt werden können.

Normale Betriebsgeräusche

☐ Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt.
☐ Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich.
☐ Ein leichtes Pfeifen entsteht, wenn das Kühlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird.
☐ Ein kurzes Klicken kann durch das Ein- oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein- und Ausschalten der Elektronik.

Leicht zu beseitigende Geräusche

□ Stellen Sie sicher, dass der Abluftschlauch korrekt angeschlossen ist.
☐ Überprüfen Sie, ob Luftein- und -auslässe des Gerätes frei sind.
□ Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Nähe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräusche entstehen.

Lassen Sie alle anderen Störungen bzw. Reparaturen durch einen fachkundigen Techniker beheben bzw. durchführen.

Wenden Sie sich in diesem Fall an einen Vertragshändler oder an unseren Kundendienst.

Kundendienst

Kundendienst

Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitt 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können" das Gerät nicht funktioniert, verständigen Sie bitte den Kundendienst.

Wenn Sie sich an unsere Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-No) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerätes finden.

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.

Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

2. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Table of contents

Technische Dienst / Garantie ....136

Besuchen Sie uns im Internet:

http://www.siemens.de/hausgeraete
