Inhaltsverzeichnis
Umweltschutz
Tipps zur Entsorgung der Verpackung 4
Tipps zur Entsorgung Ihres Altgerätes. 4
Tipps zum Energiesparen. 4
Wichtige Hinweise
Vor dem Einsatz Ihres Gerätes. 5
Falls Kinder im Haus sind. 5
Vorstellung Ihres neuen Gerätes
Beschreibung des Gerätes. 6
Bedienfeld 7
Beschreibung des Zubehörs. 8
Betriebsbedingungen
Betriebsbedingungen 8
Transportbedingungen. 9
Bedienung Ihres Gerätes
Vorbereitung des Geräts. 9
Möglichkeiten der Warmluftabführung 10
Klimatisieren 12
Entfeuchten 13
Luftreinigung. 13
Heizen (modellabhängig) 14
Reinigung und Wartung
Geratereinigung. 15
Reinigung und Austausch der Filter. 15
Lagerung des Gerätes am Ende der Saison. 17
Vor der Inbetriebnahme zu Saisonbeginn.17
Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können
Allgemeine Hinweise zum Betrieb. 17
Allgemeine Hinweise zum Gerauschpegel. 18
Kundendienst 18
Garantiebedingungen 19
Umweltschutz
Tipps zur Entsorgung der Verpackung
- Bitte denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt.
- Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden.
Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
In Deutschland können Sie die Verpackung auf jeder Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung.
Tipps zur Entsorgung Ihres Altgerätes
Trennen Sie das Gerät vom Stromnetz und entfern den Sie das Anschlusskabel.
Das Gerät enthalt Kältemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen.
In den Geräten befinden sich recyclelbare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät dazu zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihr örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in ihrer Höhe.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EUweit gültige Rücknahme und Verwertung der Altgeräte vor.
Tipps zum Energiesparen
Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken.
Schalten Sie das Gerät aus, wenn Sie es nicht brauchen.
Wahlen Sie eine geeignete Temperatur. Zu niedrige Temperaturen führen zu einem hohen Energieverbrauch.
Stellen Sie das Gerät nicht in der Höhe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation.
Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30% gesenkt werden, wenn man durch Rolläden, Jalousien oder Vorhänge an den Glasflächen den WärmeEintritt in den Raum verringgert.
Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so welt wie möglich geschlossen werden kann, um einen Luftintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabführung").
Um eine Leistungsverringerung Ihres Gerätes und damit einen hohenen Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Möglichkeiten der Warmluftabführung").
Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen.
- Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörns beschreiben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten.
Fur die Abführung der Warluft bieten wir fur Schiebefenster und -turen spezielles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerates erhöht (siehe Abschnitt "Beschreibung des Zubehör").
Stellen Sie sicher, dass die Luftin- und -auslasse nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern.
Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt "Reinigung und Austausch der Filter").
Lüften Sie ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kuhlsten ist.
Wichtige Hinweise
Vor dem Einsatz Ihres Gerätes
- Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthalt wichtige Informationen für den Gebrauch sowie für die Wartung und ihre Sicherheit.
Bewahren Sie diese Gebrauchsanleitung auf. Sie konnte für einen anderen Benutzer von Nutzen sein.
- Nehmen Sie kein beschädigtes Gerät in Betrieb.
Aufstellung und Anschluss Ihres Gerätes mussen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen.
Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturen dürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihr eigene Sicherheit steht auf dem Spiel.
Stellen Sie sicher, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelost haben können.
Wir weisen ausdrücklich daraufhin, dass diese Geräte nur für den Hausgebrauch bzw. für komerzielle Verwendung bestimmt sind; hierbei ist unter "kommerzieller Verwendung" ausschließlich die Benutzung in Büroräumen bzw. Räumen mit den in den Produktkatalogen spezifizierten Abmessungen und Charakteristika zu verstehen.
Bei industriellem Einsatz - hierunter ist der Betrieb in große Räumen oder in der Nähve von künstlichen Wärmequellen (elektrische Heizwiderstände, Öfen, etc.) zu verstehen - lehnen wir jeder Haftung sowie Garantieansprüche ab.
Falls Kinder im Haus sind
Esistverboten,aufdasGerat zu steigen, sichdarauf zu setzen oder sich gegen die vordereTuroder dasKlimagerat zu lehnen. Das Gerat konnte umkippen,und eskonnte zu Sach-bzw.Personenschadenkommen.
Lassen Sie nicht zu, dass Kinder mit der Klimaanlage spielen oder sie bedieten.
Halten Sie keine Kinder vom Klimagerät fern, ganz entsprechers, wenn die vordere Tur offen steht, um zu vermeiden, dass sie sich daran hangen oder lehnen. Das Gerät konnte umstürzen.
Sorgen Sie damit, dass Kinder nicht an den Luftauslassöffnungen bzw. dem Gitter des Außergerats herumspielen oder Gegenstände hineinzustecken versuchen. Dies gilt auch für alle anderen Öffnungen am Gerät.

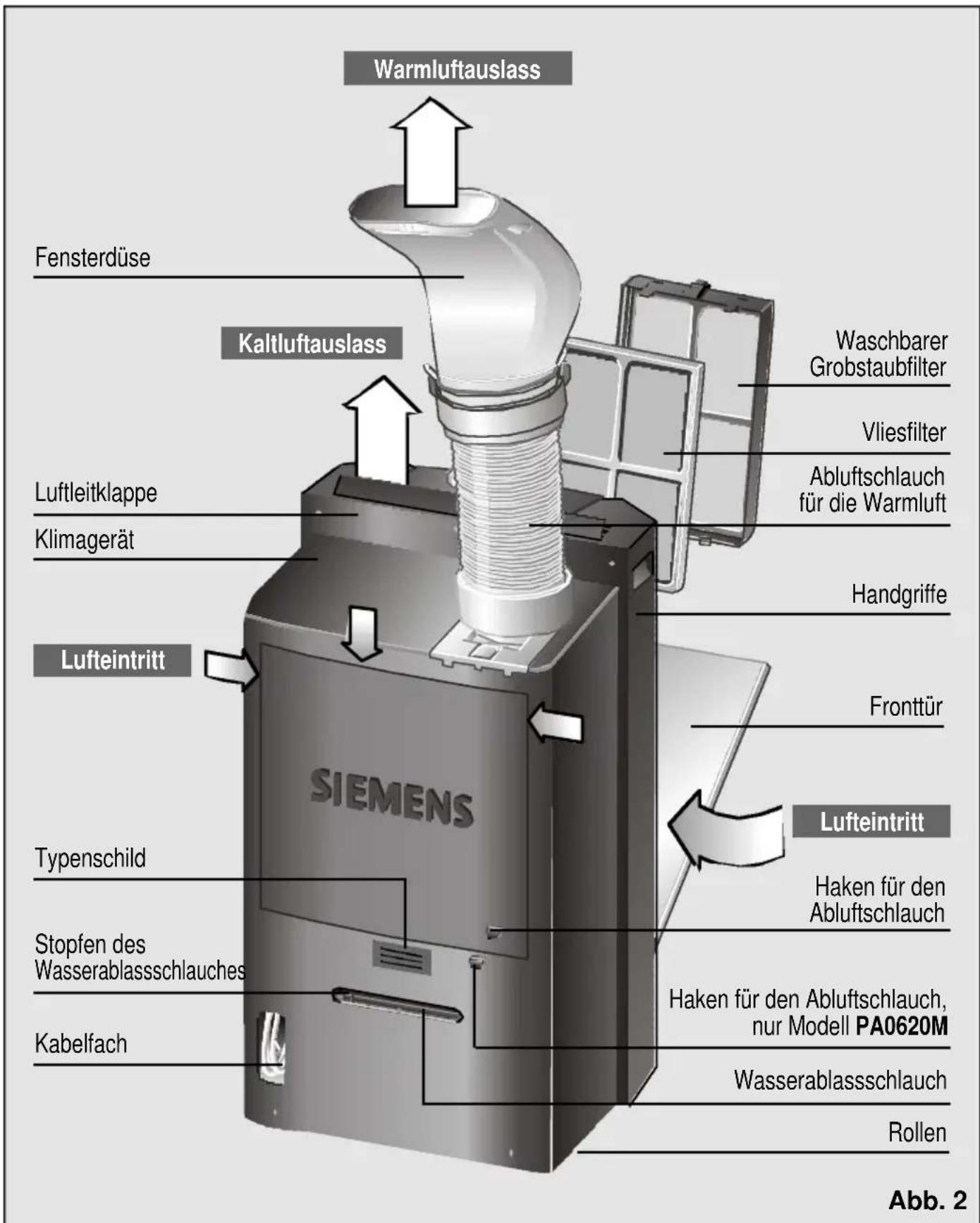

Beschreibung des Gerätes
Vorstellung Ihres neuen Gerätes

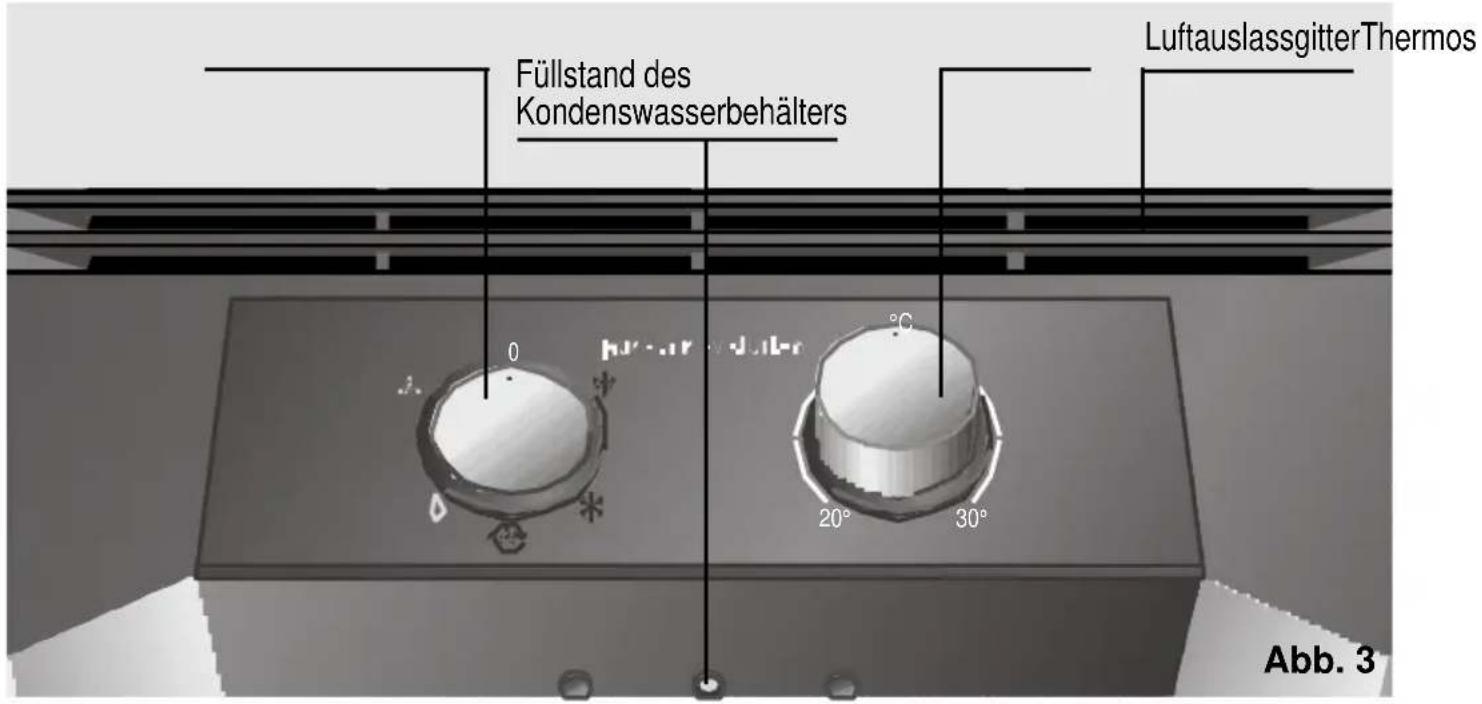

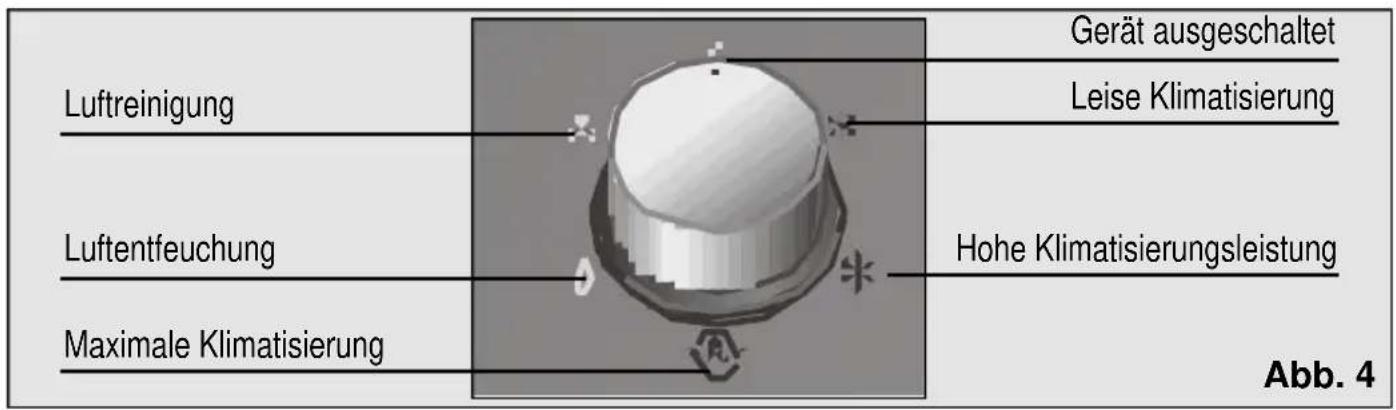

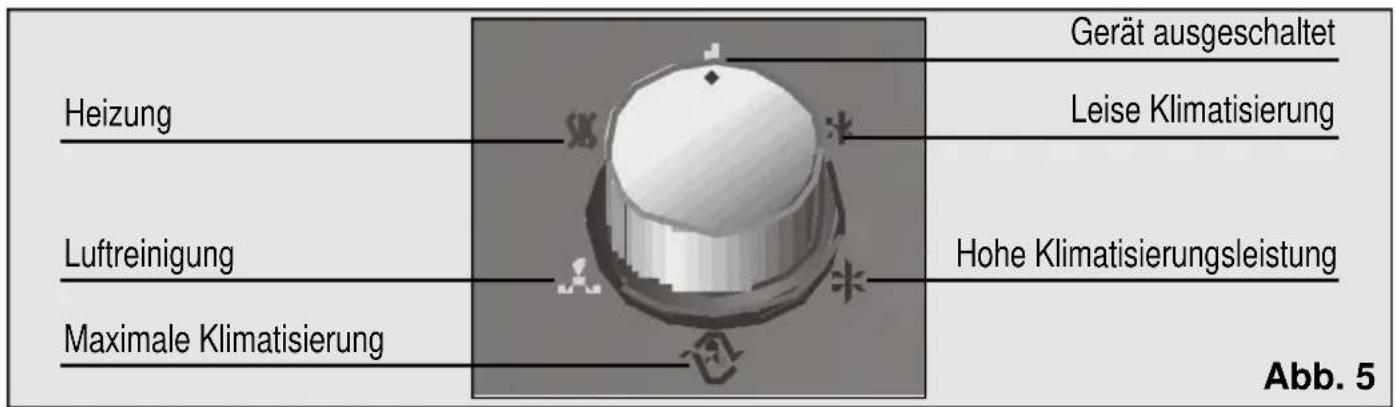

Bedienfeld
Modelle PA0620M/ PA0640M
Modelle PA0630M
Beschreibung des Zubehörs
| Fenster-sauger | Waschbarer Vlies 2-fach Wanddurchschnittung Balkonleiste-Grobstaubfilter filter Spezialfilter | |
|
|
|
|
|
|
|
|
|
|
|
|
| PA0620M | ✓ | ✓ | | ● | ● | ★ | |
| PA0640M | ✓ | ✓ | ✓ | ● | ● | ★ | |
| PA0630M | ✓ | ✓ | ✓ | ● | ● | ★ | |
| Höchstmaßemin/max(Höhe xBreite)in cm. | | | | | Ø Wanddicke14 cm | 70x10/205x10 | |
Serienausstattung.
- Dieses Sonderzubehrkann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.
* Dieses Sonderzubehr kann unter der o.a. Artikelnummer beim officiellen Kundendienst der Marke erworben werden.
Betriebsbedingungen
Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein.
□ Absicherung mittels einer 10 A-Sicherung (träge).
Eventuell verwendete Verlängerungskabel mussen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1.5mm^2 pro Anschluss betragen, und sie dürfen nicht länger als 25m sein.

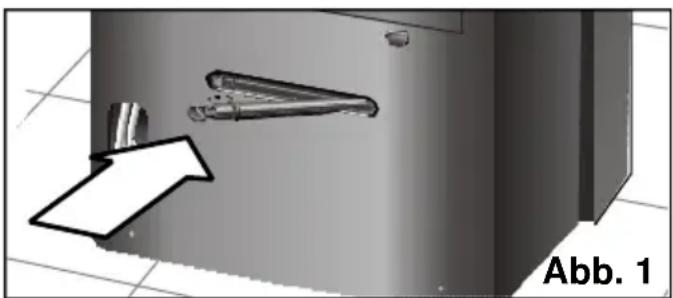

Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2.
Achten Sie darauf, dass kein Wasser in das Geräteinnere gelamt.
Vermeiden Sie ein Verdecken der Luftinund-auslasse Ihres Gerates.
Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen darauff, dass zwischen dem Gerät und anderen

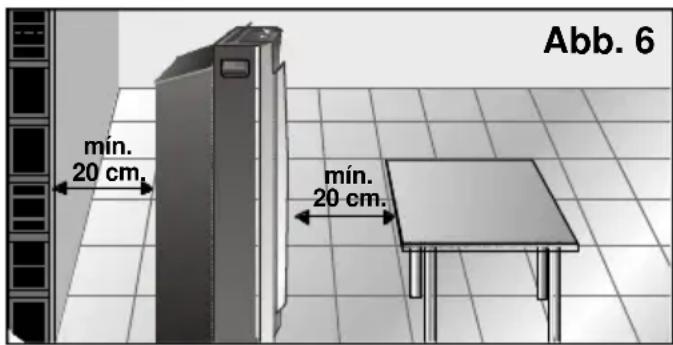

Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb.6.
Achtung!
Sollte das Netzkabel aus irgendinem Grund gegen ein neues ausgetauscht werden,müssen,soarf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.
Bitte vergessen Sie nicht, wenn das Gerat ausgeschaltet wurde, 3 Minuten zu warten, bevor Sie es wieder einschalten.
Betriebsbedingungen
These Zeitspanne ist nötig, um den einwandfrei Betrieb des Geräts zu gewährleisten.
Während des Kuhl- und Entfeuchtungsbetriebs entsteht warme Abluft, welche durch den Abluftschlauch abgefuhrt wird. Vermeiden Sie davon in diesen beiden Betriebsarten den direkten Kontakt mit der durch den Abluftschlauch ausgestoßenen Luft bzw. mit dem Abluftschlauch.
Transportbedingungen
Zum einfacheren Transport ist das Gerät mit Rollen ausgestattet. Sollte es notwendig sein, das Gerät für seinen Transport zu kappen, so gehen Sieitte folgendermaBen vor:

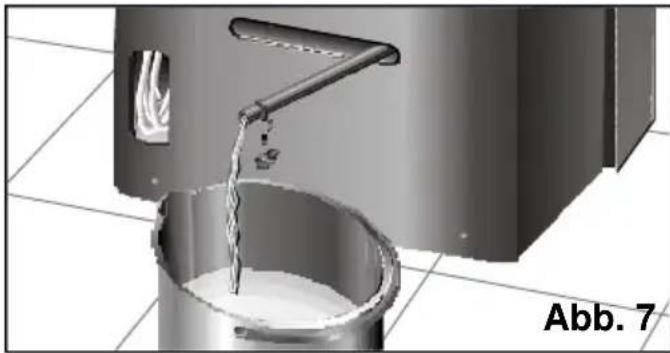

Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe des Wasserablassschlauches, der auf der
Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 7).
Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vegehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kühlkreislaufs notwendig.
Bedienung Ihres Gerätes
Möglichkeiten der Warmluftabführung

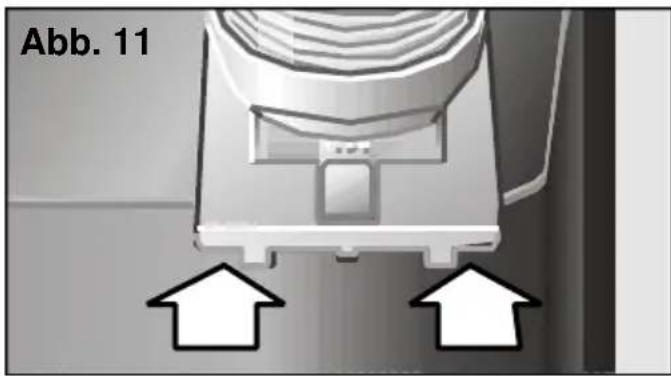

Anschluss des Abluftschlauches

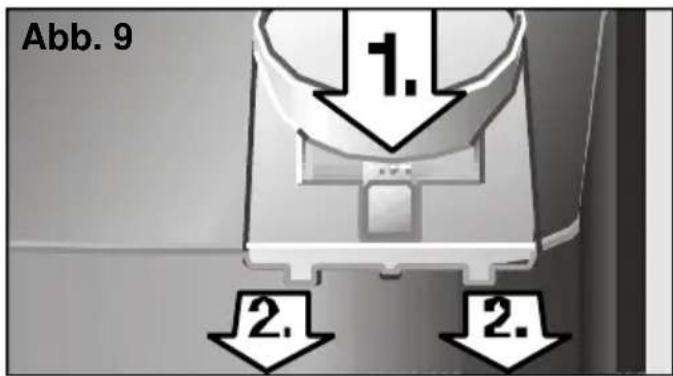

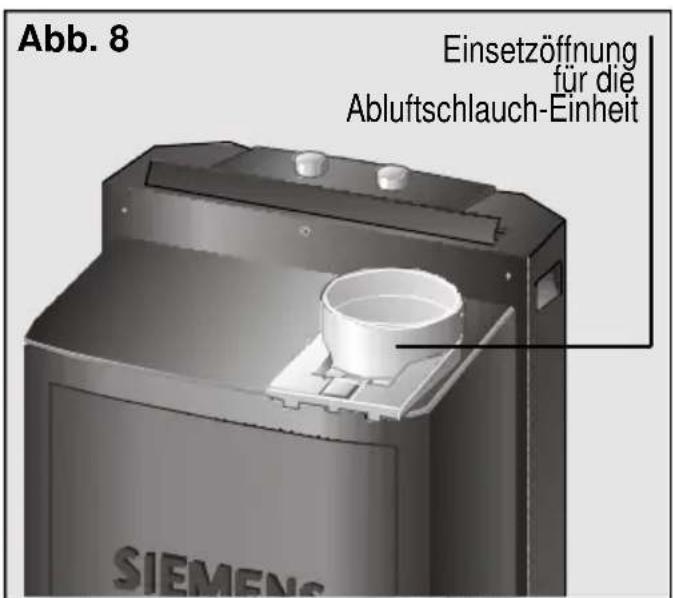

Abluftschlauch in die Kupplung mit dem "Push"-Button einfahren und nach links festschrauben, siehe Abb. 8.
Falls es Ihnen leichter fällt, konnen Sie auch den "Push"-Button niederrücken und die ganze Kupplungsplatte Herausziehen, siehe Abb. 9.

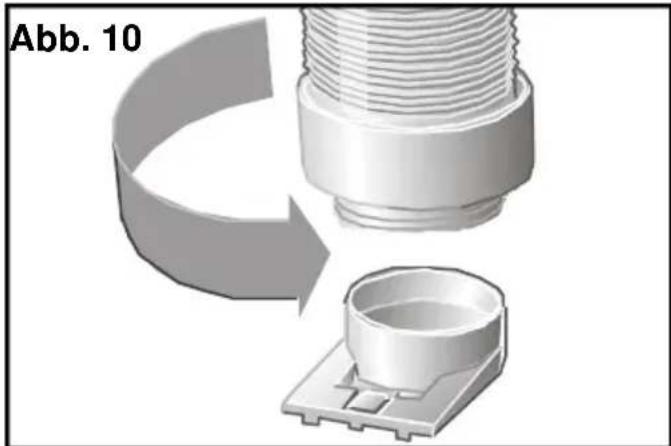

Dann schrauben Sie den Abluftschlauch, wie in Abb. 10 dargestellt, in der Kupplung fest und vergewissern sich, dass er fest sitzt.
Dann konnen Sie die Kupplungsplatte mit dem Schlauch wieder in die Halterung einschieben, siehe Abb. 11.
Befestigung der Fensterdüse am Abluftschlauch

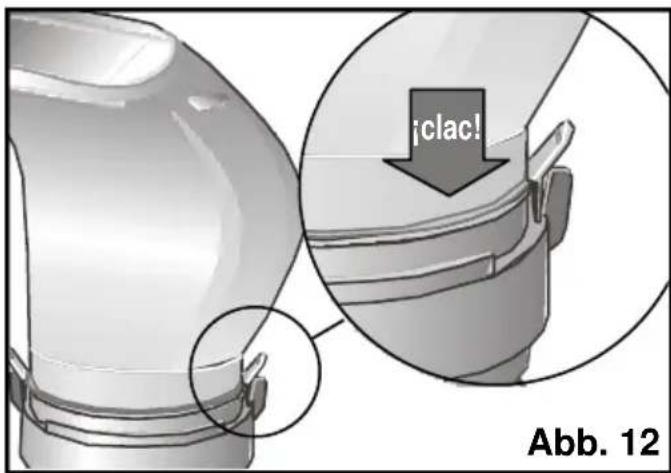

Stecken sie die Fensterdüse auf das freiende Schlauchs und drücken Sie beide Teile gegeneinander, bis sie mit einem hörbaren Klick einrasten. Vergewissern Sie sich, dass die Clips einrasten, damit die Fensterdüse sich nicht vom Schlauch offen kann. Siehe Abb. 12.
Möglichkeiten der Warmluftabführung
Mobile Installation
- Stecken Sie die Fensterdüse auf den Abluftschlauch.

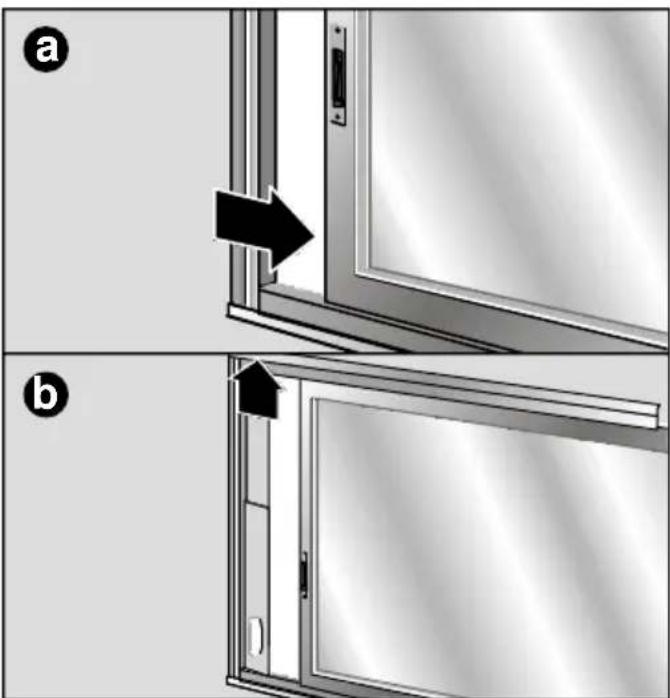

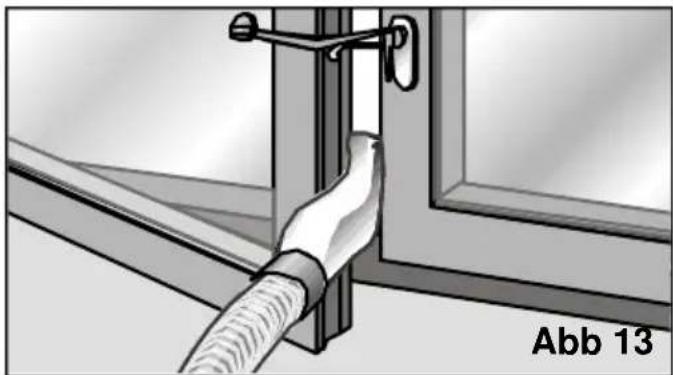

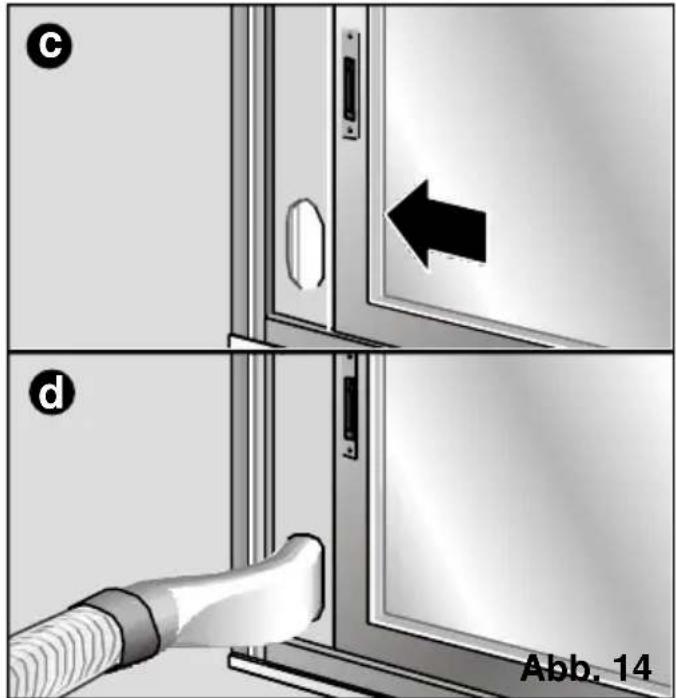

- Öffnen Sie das Fenster leicht und schieben Sie die Fensterdüse zwischen Fensterflügel und -rahmen.
SchlieBen Sie das Fenster wieder so welt wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 13.
Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt "Beschreibung des Zubehörs") verwenden (Abb. 14: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

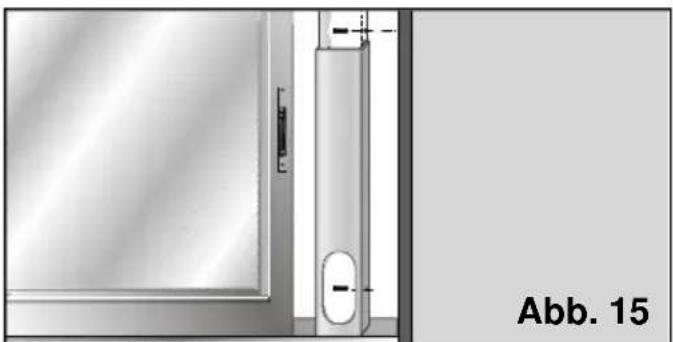

Um das Zubehör am Fenster/ an derTür zu montieren, hat es zwei Löscher an der Seite. Mit zwei Schrauben (nicht im Zubehör enthalten) kann es am Rahmen oder der Wand befestigt werden, um ein Bewegen oder Herausfallen zu vermeiden.
Festinstallation
Für die Festinstallation benötigen Sie das Sonderzubehör "Wanddurchführung". Es ist unter der Bestellnummer PA11001Z im Fachhandel erhältlich.

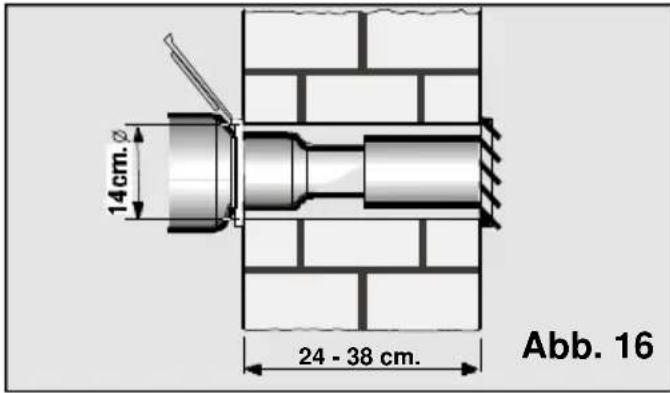

Um die Warmluft durch die Wand abführten zu können, muss in der betreffenden Mauer für das Passrohr eine Öffnung mit 14 cm Durchmesser geobhr werden, siehe Abb. 16.
Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen.
Hinweise zur Verlegung des Abluftschlauches:

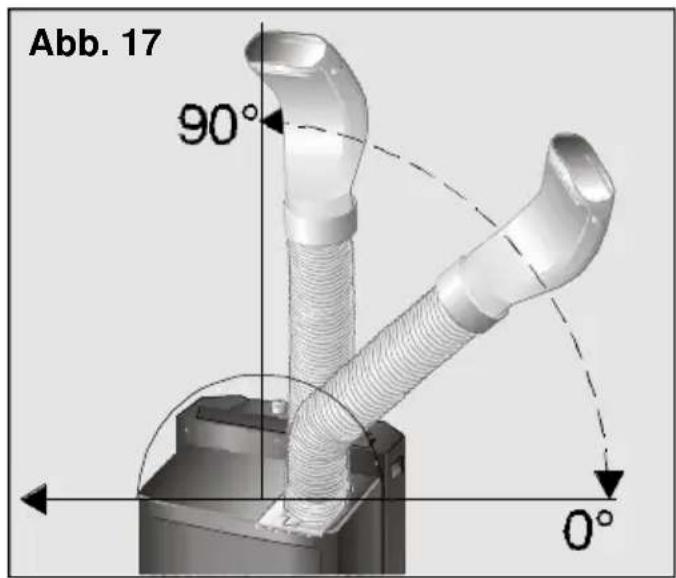

Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achen Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann.
Zur Erzielung einer großtmöglichen Kühlleistung und eines kleinstmöglichen Gerauschpegels empfehlen wir, den Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abb. 17 dargestellt zu verlagen.
Bedienung Ihres Gerätes
Klimatisieren
In dieser Funktion kühlt, reinigt und entfeucht das Klimagerät die Raumluft und sorgt auf diese Weise für ein angenehmes Klima:
SchlieBen Sie das Gerät an das Stromnetz an.
SchlieBen Sie den Abluftschlauch an, siehe Abschnitt "Möglichkeiten der Warmluftabführung".
Prufen Sie, ob sich der Stopfen korrekt auf dem Wasserablassschlauch befindet, um zu vermeiden, dass Wasser austritt, Abb. 1.
- Offnen Sie die Luftleitklappe auf der Geräte Oberseite. Beim Modell PA0630M kann die Luftleitklappe zur effizienteren Luftumwätzung wie in den Abbildungen 24 und 26 dargestellt, aufgesteckt werden.

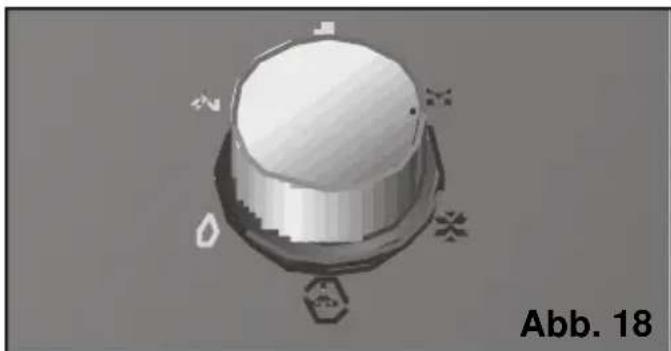

Betriebsart für Klimabetrieb auswahlen: leise 喜 , hohe Leistung 喜 oder Maximalleistung 喜 , siehe Abb. 18. (In der Funktion "Leise Klimatisierung" ist der Luftdurchsatz des Gerätes geringer).

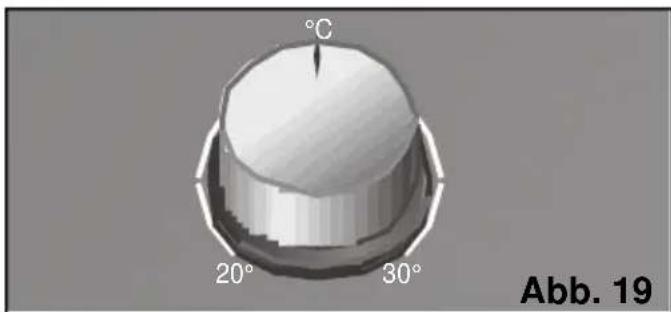

Stellen Sie den Thermostat auf die gewünschte Temperatur ein. Solle sich das Gerät automatisch abschalten, weil die am Thermostat eingestellte Raumtemperatur erreicht wurde, muss abgewartet werden, bis die Raumtemperatur wieder um 2 - 3^ ansteigt, damit es sich wieder einschaltet. Abb. 19.
Während der Klimatisierung wird das angefallene Kondenswasser automatisch verdampft und gemeinsam mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt.
Bei hoher Luftfeuchtigkeit kann es jedoch vorkommen, dass nicht das gesamte Kondenswasser verdampft wird. Dieses sammelt sich dann im Kondenswasserbehälter im Inneren des Gerätes. Wird ein bestimmes Niveau erreicht, leuchtet die Kontrollleuchte auf und zeigt an, dass der Behälter entleert werden muss. In diesen Fall kühlt das Gerät nicht mehr. Zum Entleeren des Behalters verwenden Sie den an der Geräterückseite befindlichen Wasserablassschlauch:
Schalten Sie das Gerät aus.
Stellen Sie einen Behälter unter die Auslassöffnung des Wasserablassschlauches. Die maximale Wassermenge, die sich im Gerät gesammelt haben kann, beträgt ca. 750 Milliliter.
Ziehen Sie den Wasserablassschlauch aus seiner Halterung, entfern den Sie den Stopfen vom Schlauch und entleeren Sie das Wasser.
Achtung!
Vergessen Sie nicht, den Stopfen des Wasserablassschlauches nach dem Entleeren und vor dem erneuten Einsatz den Gerätes wieder aufzustecken. Anderenfalls kann beim Betrieb des Gerätes Wasser austreten.
Bitte vergessen Sie nicht, wenn das Gerä ausgeschaltet wurde, 3 Minuten zu warten, bevor Sie es wieder einschalten. Diese Zeitspanne ist nötig, um den einwandfrei Betrieb des Geräts zu gewährleisten.
Entfeuchten
Mit dieser Funktion verringert das Gerät die Luftfeuchtigkeit und reinigt die Raumluft.

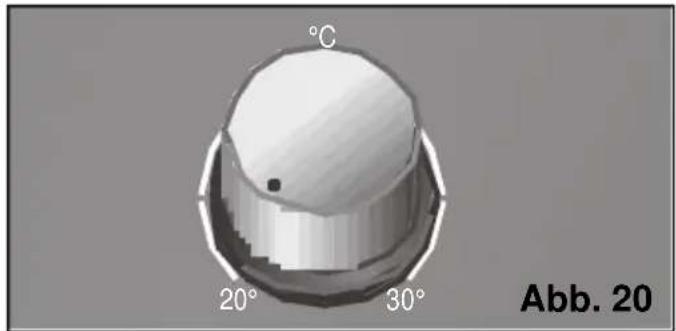

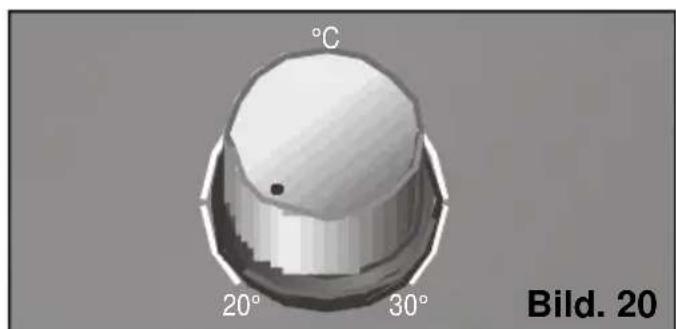

Stellen Sie den Thermostat auf die niedrigste Temperatur ein, Abb. 20.

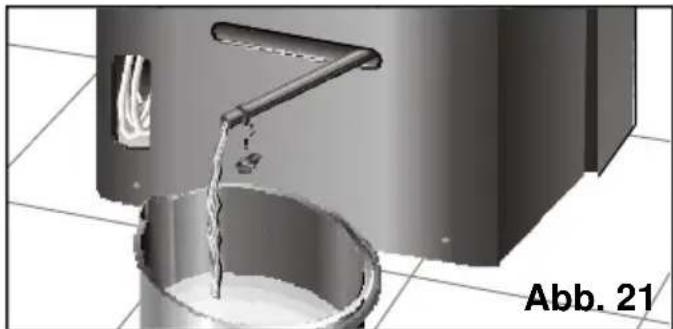

Stellen Sie einen ausreichend groben Behälter unter die Auslassöffnung des Wasserablassschlauches auf der Geräterückseite, Abb. 21.
Ziehen Sie den Wasserablassschlauch aus seiner Halterung und entfernen Sie den Stopfen vom Schlauch, Abb. 22.
- Öffnen Sie die Luftleitklappe auf der Geräteberseite. Beim Modell PA0630M kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden.
Stecken Sie den Netzstecker in die Steckdose.
Wahlen Sie mit dem Funktionswahlschalter die gewünschte Entfeuchtungsfunktion aus, über die ihre Klimaanlage verfügt.
Fur Modelle mit Elektroheziehung und für die restlichen Modelle
Achtung!
Die bei der Entfeuchtung anfallende Wassermenge kann je nach Umgebungsbedingungen schwanken (siehe "Technische Daten").
Beachten Sie, dass die Raumtemperatur im Entfeuchtungsbetrieb mindestens 18^ betragen muss.
Bei dieser Betriebsart erhöht sich die Raumtemperatur möglich.
Luftreinigung
In der Funktion Luftreinigung wird die Raumluft umgewälzt und darauf gereinigt (Ventilation). Es erfolgt keine Kuhlung oder Entfeuchtung ein Filtersystem geführt.
Das Gerät ist mit einem Grobstaubfilter (bereits im Gerät installiert) ausgestattet und wird mit einem Spezialfilter (mit Ausnahme der Modelle PA0620M) zum Einbau durch den Benutzer gefelert; hierzu siehe "Einbau Spezialluftfilter". Beide Systeme verhindern das Aufreten folgender Begleiterscheinungen:
Wir empfehlen, im Luftreinigungsbetrieb, den Abluftschlauch wie in Abb.21 dargestellt anzubringen oder abzunehmen.
- Öffnen Sie die Luftleitklappe auf der Geräte Oberseite. Beim Modell PA0630M kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abb. 25 und 26 dargestellt, aufgesteckt werden.
Stecken Sie den Netzstecker in die Steckdose.

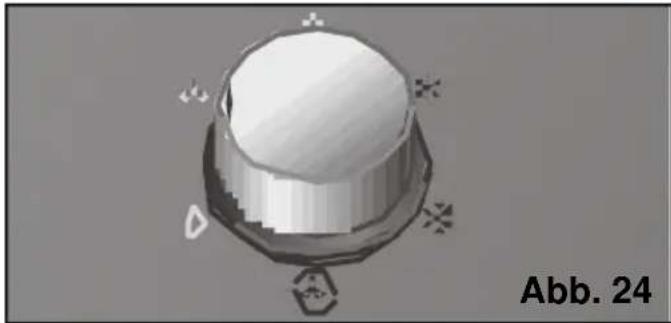

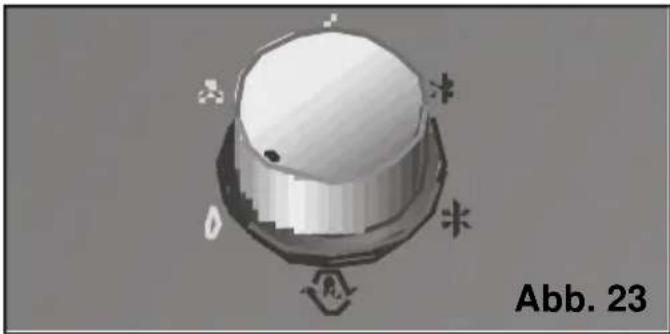

Wahlen Sie am Funktionswahlschalter den Reinigungsmodus aus, siehe Abb. 24.
Bedienung Ihres Gerätes
Wir empfehlen, eventuell vorhandene Zusatzfilter unabhängig von der gewählten Betriebsart (Kuhlung, Entfeuchtung oder Luftreinigung) immer eingesetzt zu halten. Auf diese Weise erzielen Sie eine bessere Luftreinigung.
Hinweis
Aufgrund des konstruktiven Aufbau des Modells PA0620M wird bei der Betriebsart "Luftreinigen" auch Luft durch den Abluftschauch geleitet. Zur Verringerung der Gerauschbildung empfeht es sich, den Abluftschauch abzunehmen.
Heizen (nur Modell PA0630M)
Im Heizbetrieb erwärmt das Gerät die Raumluft und reinigt sie gleichzeitig.
Schlieben Sie das Gerät an das Stromnetz an.

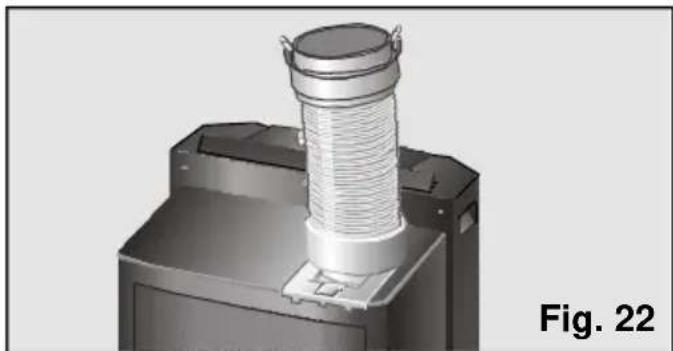

Wir empfehlen, im Heizbetrieb, den Abluftschlauch wie in Abb. 22. dargestellt anzubringen oder abzunehmen.

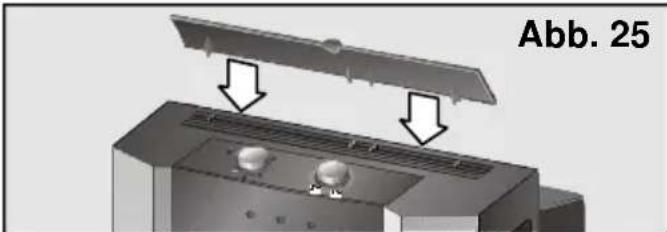

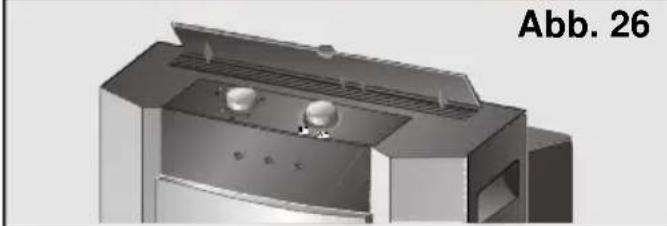

Befestigen Sie für eine bessere Luftumwälzung die Luftleitklappe wie in den Abb. 25 und 26 dargestellt.
Wahlen Sie am Thermostat die gewünschte Temperatur aus.

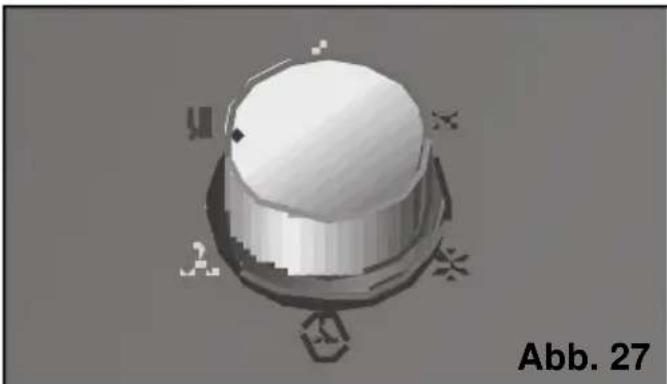

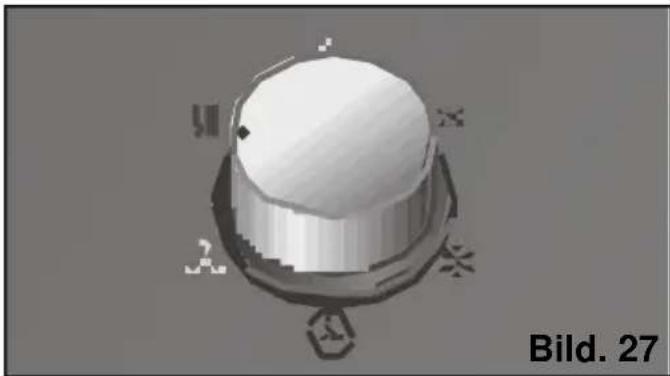

Wahlen Sie am Funktionswahlschalter den Heizbetrieb aus Abb. 27.
Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2-3 °C gesunden ist.
Achtung!
Verdecken Sie die Luftlein- und -auslassenicht!
Reinigung und Wartung
Geratereinigung
Ziehen Sie vor der Reinigung des Gerätes den Netzstecker.
Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden.
Verwenden Sie niemals heiBes Wasser (über 40^ ) Waschlauge, Benzin, Saren oder Bürsten und vermeiden Sie den Eintritt von Wasser in das Gerät.
Das Gerat darf nicht mit einem Wasserstrahl oder mit Druckluft gereinigt werden.
Reinigung und Austausch der Filter
Alle Modelle verfügen über einen 3-fach Spezialfilter bestehend aus einem Grobstaubfilter, welcher von Zeit zu Zeit gereinigt werden muss und einem 2-fach Spezialfilter mit Aktivkohleschicht. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den 2-fach Spezialfilter mit Aktivkohleschicht mindestensomal pro Saison auszutauschen. Den 2-fach Spezialfilter konnen Sie im Fachhandel oder über unseren Kundendienst beziehen (siehe Abschnitt "Beschreibung des Zubehörs").

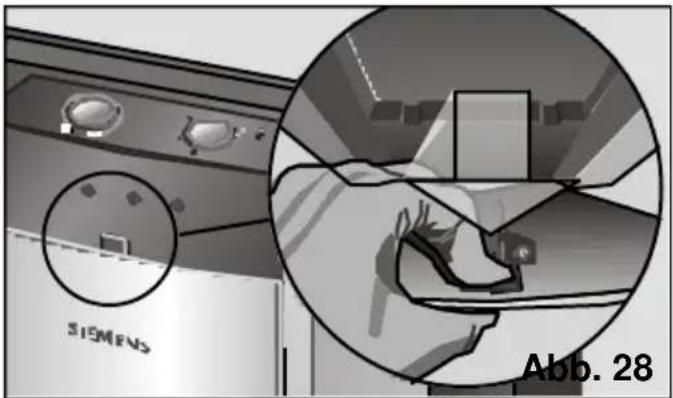

Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sieitte wie folgt vor:
Zum Wechseln des Zusatzfilters öffnen Sie die Tur auf der Vorderseite des Geräts (sie muss nicht ausgebaut werden). Dazu den oberen inneren Clip der Tur nach innen drücken und nach vorneziehen. Siehe Abb. 28. Ein Abnehmer ist nicht nötig, Denn die Front verfügt über einen Anschlag der verhindert, dass sie ganz herunterklappt.

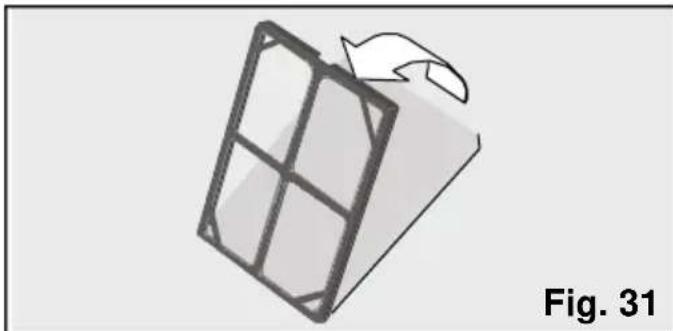

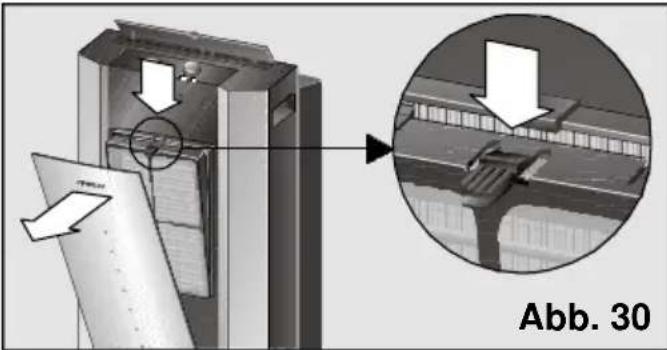

Drücken Sie auf den Clip undziehen Sie den Filterrahmen aus seiner Halterung,Abb.29. Nehmen Sie den Spezialfilter aus dem Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb. 30) unter flieBendem Wasser.Lassen Sie ihn vollständig trocknen,bevor Sie ihn wieder ins Gerat einsetzen.
Waschbarer
Grobstaubfilter
Abb. 29
Achtung! Basisfilter nicht in der Geschirrspulmaschine reinigen. Das Plastikmaterial, aus dem der Filter gefertigt ist, ist nicht spulmaschinenfest und wird durch die hohen Temperaturen beim Waschvorgang in Mitleidenschaft gezogen. Der Filter wurde sich verformen und konnte)sagar zerbrechen.
Der mit dem Gerat gelieferte Spezialfilter (je nach Modellen) muss vom Benutzer installiert werden (siehe Abschnitt "Installation des Spezialfilters").
Der Spezialfilter gewährleistet eine bessere Luftqualität, wenn die Raumluft im Umluftbetrieb durch das Gerät geleitet wird.
Ein eingebauter, Funktionstüchtiger Spezialfilter kann eine leichte Minderung der Kühlleistung des Gerats verursachen. Dies ist in besonderem Maße der Fall, wenn der Filter verstopt oder verbraucht ist. Das Filterelement sollte deshalb mindestensomal jährlich überprüft und ausgetauscht werden.
(Diese Zubehörteile sind beim offiziellen Kundendienst des Herstellers selbst oder beim
autorisierten Fachhändler erhalten). Siehe Abschnitt "Beschreibung des Zubehörns". Installation des Spezialfilters
- Überprüfen Sie, ob der Zusammenfilter im Halterahmen eingesetzt ist; andernfalls installieren Sieihn wie in Abb. 31 gezeigt.
Den Grobstaubfilter aus dem Gerat herausnahmen, siehe Abb. 29.

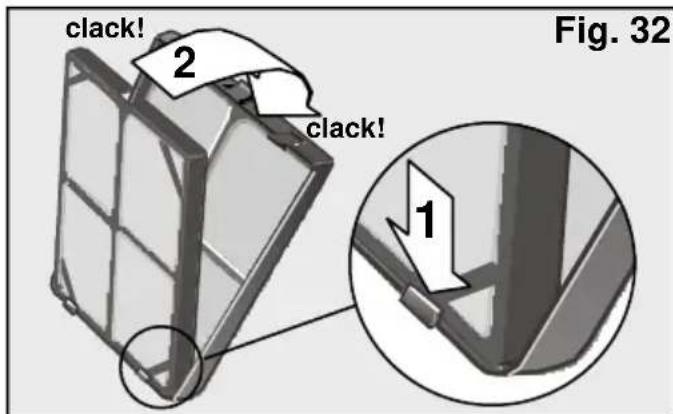

- Setzen Sie das Zusammenfelterelement und den Halterahmen, wie in der Abb. 32 gezeigt, in den Grobstaubfilter ein. Dabei ist zu beachten, dass es zuerst in die unteren Stifte einrasten muss.
- Setzen Sie dann diese Baugruppe so in das Gerät ein, dass sich die unteren Stiffe in die Lücken auf der Geräte-Vorderseite eingufen, drücken Sie auf den oberen Clip, bis die Baugruppe mit einem hörbaren "Klick" einrastet. Diese zeigt an, dass der Filter richtig eingesetzt ist.
- SchlieBen Sie die vordere Geräteabdeckung. Achtung!
Um ein einwandfreiies Funktionieren des Gerätes zu gewährleisten, daß nur ein Filtersatz in die Halterung eingelegt werden.
Hinweise
Die Gerätefront verfügt über einen Anschlag, bis zu dem sie sich öffnet ohne ganz herunterzuklappen. Zur besseren Reinigung bzw. leichterem Filterwechsel kann die Gerätür auch ausgebaut werden, siehe Abb. 28. Verfahrens hierzuitte wie folgt:
1 Öffnen Sie die Gerätefront bis zum ersten Anschlag durch leichten Druck auf das Siemens Markenlogo.

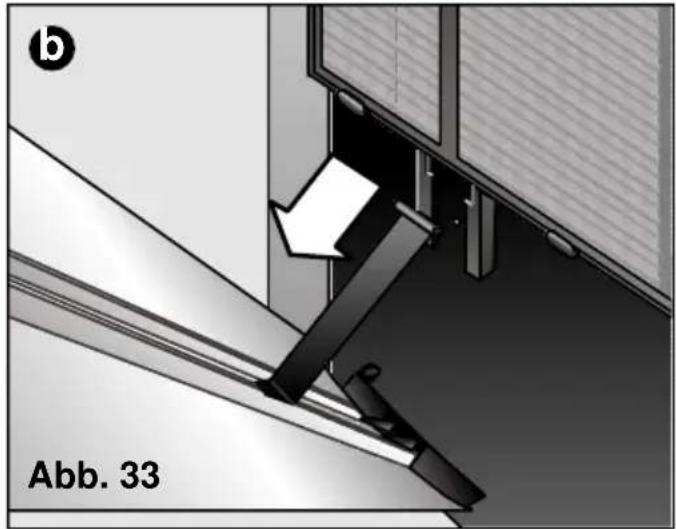

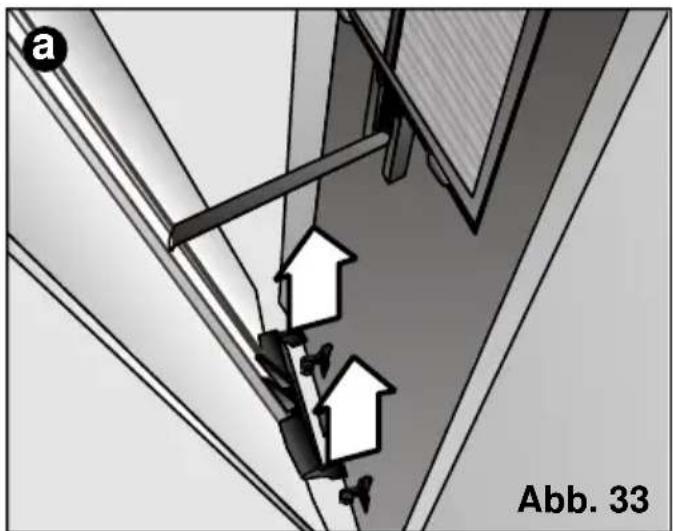

2 Nehmen Sie die Gerätefront aus den Scharnieren an der Unterseite, Abb. 33 a.
3 Ziehen Sie die schwarze Sicherheitslasche aus der Führung an der Gerätevorderseite, Abb. 33 b.
Zum Einsetzen der Gerätefront gehen Sieitte folgendermaßen vor:
1 Führer Sie die schwarze Sicherheitslasche in die Führung an der Gerätevorderseite ein.
2 Positionieren Sie Gerätefront in den Scharnieren unten auf der Gerätevorderseite.
3 Schlieben Sie die Gerätefront.
Reinigung und Wartung
Lagerung des Gerätes am Ende der Saison

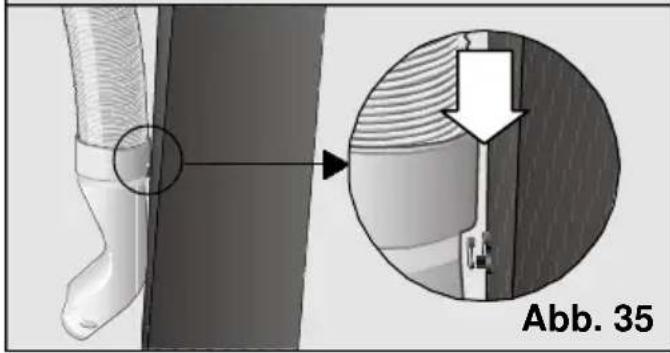

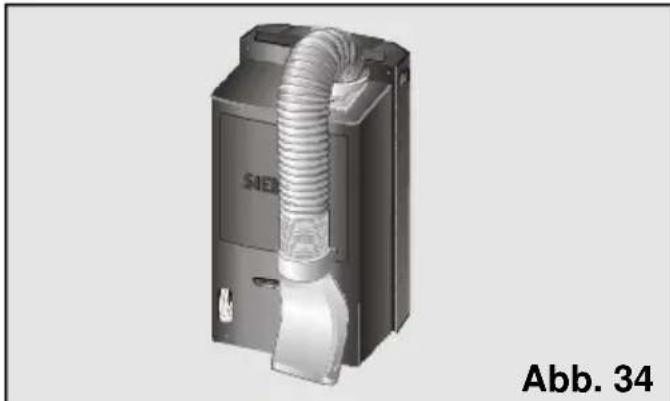

Am Ende jeder Saison ist es aus Platzspargrunden ratsam, den Abluftschlauch in die nachfolgend dargestelte Position zu bringen, Abb. 34. Den Schlauch dazu auf die Geräterückseite biegen undihn wie in der Abb. 35 zu sehen, einhängen.
Vor der Inbetriebnahme zu Saisonbeginn
Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen.
Reinigen Sie bei Bedarf das Gehäuse und die Luftlein- und auslassöffnungen.
Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen
Allgemeine Hinweise zum Betrieb Was tun, wenn ...?
... Das Gerät Funktioniert nicht ...
Überprüfen Sie, ob der Netzstecker eingesteckt ist.
Stellen Sie sicher, dass der Funktionswahlschalter nicht auf ("Gerät ausgeschaltet") steht.
Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist.
Stellen Sie am Thermostat die niedrigstmögliche Temperatur ein.
... Das Gerät Funktioniert nicht, und die Kontrollleuche für den Füllstand des Kondenswasserbehalters leuchtet auf ...
Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung").
... das Gerät Funktioniert nicht und die Leuchtanzeige für den Füllstand des Kondenswasserbehalters blinkt...
Hierbei handelt es sich um eine Störung bei den Temperaturfuhlern. Wenden Sie sich an den officiellen Kundendienst der Marke.
Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen
... Das Gerät kühlt nicht genügend ...
Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt "Möglichkeiten der Warmluftabführung").
Stellen Sie sicher, dass der Abluftschlauch in einem groBen Kurvenradius verlegt und nicht länger als 140 cm ist.
Überprüfen Sie, ob der Stopfen auf dem Wasserablassschlauch steckt.
SchlieBen Sie geöffnete Fenster mit Hilfe des Fenstersaugers so welt möglich.
Schlieben Sie Vorhänge, Jalousien oder Rolläden, um die Sonneneinstrahlung zu so gering wie möglich zu halten.
... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ...
Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis.
Allgemeine Hinweise zum Gerauschpegel
... Das Gerät verursacht zu viel Lärm ...
Es können zwei Arten von Gerauschen auftreten. Normale Betriebsgeräusaue und unerwunschte Gerausche, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Gerausche beschreiben, damit sie leichter bestimmt werden konnen.
Normale Betriebsgeräusche
Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt.
Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich.
Ein leichtes Pfeifen entsteht, wenn das Kuhlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird.
Ein kurzes Klichen kann durch das Ein-oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein-und Ausschalten der Elektronik.
Leicht zu beseitigende Gerausche
Stellen Sie sicher, dass der Abluftschlauch correkt angeschlossen ist.
Überprüfen Sie, ob Luftin- und -auslasse des Gerätes frei sind.
Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Höhe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräusaiche entstehen.
Lassen Sie alle anderen Störungen bzw. Reparaturen durch einen fachkundigen Techniker beheben bzw. durchführren. Wenden Sie sich in thisem Fall an einen Vertragshandler oder an unseren Kundendienst.
Kundendienst
Kundendienst
Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitts 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen" das Gerät nicht Funktioniert, verständigen Sieitte den Kundendienst.
Wenn Sie sich an unsere Kundendienststellen wenden, geben Sieitte den Geratotyp (E-Nr.) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerates finden.
Garantiebedingungen
Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.
Für diese Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
-
Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (№ 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler berufen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten - nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
-
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhlampen.
Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungreeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführren sind.
Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
- Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.
Gerate, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme
auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort konnen nur fur stationär betriebene (feststehende) Geräte verlangt werden.
Esist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum uber.
- Sofern die Nachbesserung von uns abgeleht wird oder fehlschlagt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelfert.
Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
-
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
-
Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - sowie eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.
Beachten Sie unser weiteres Kundendienst-Angebot:
Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.
Table of contents
Als er kinderen thus sein
Avfuktningsfunktionen 124
Luftreningsfunktionen 125
Varmefunktionen 126
Ställ in termostaten på lage für lagsta temperatur, Bild 20.
Luftreningsfunktionen
Värmefunktionen (enbart modell PA0630M)
Välj Funktionen für värme. Bild 27.
Besuchen Sie uns im Internet:
http://www.siemens.de/hausgeraete
