BEDIENUNGSANLEITUNG PA 20001 M SIEMENS

Tipps zur Entsorgung der Verpackung. 4
Tipps zur Entsorgung Ihres Altgerätes. 4
Tipps zum Energiesparen. 4

Wichtige Hinweise

Vor dem Einsatz Ihres Gerätes. 5

Vorstellung Ihres neuen Gerätes

Beschreibung des Gerätes 6
Bedienfeld. 7
Beschreibung des Zubehörs. 8

Betriebsbedingungen

Betriebsbedingungen 9
Transportbedingungen 9

Das Bedienkonzept

"Aufwärts"- und "Abwärts"-Tasten 10
Tasten "+" und "-". 11

Bedienungsanleitung

Möglichkeiten der Warmluftabfuhr 11
Ein- und Ausschalten des Gerätes 13
Wahl der Betriebsart. 13
Klimatisierung 13
Luftentfeuchung. 14
Luftreinigung 15
Temperaturwahl. 15
Wahl der Lüftergeschwindigkeit 16
Seitliche Luftauslasse 16

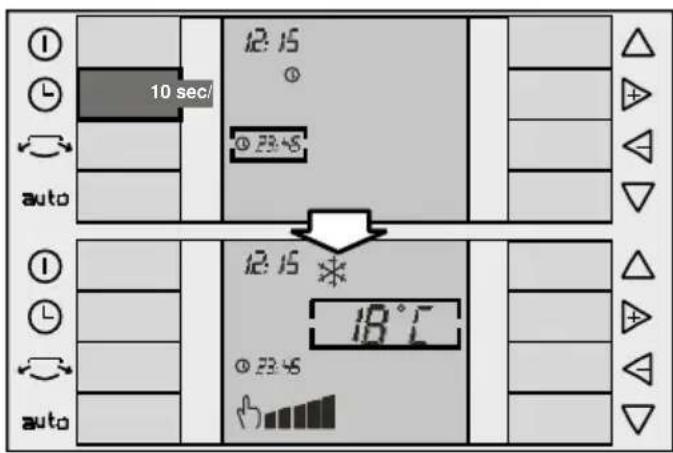

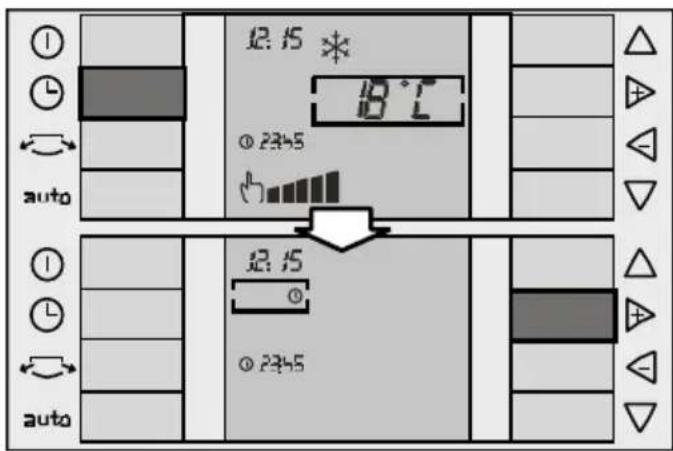

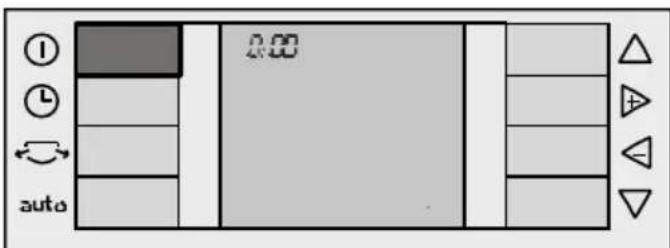

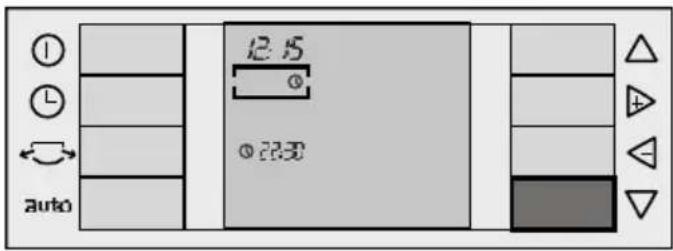

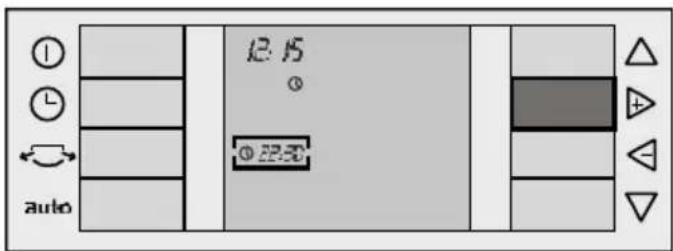

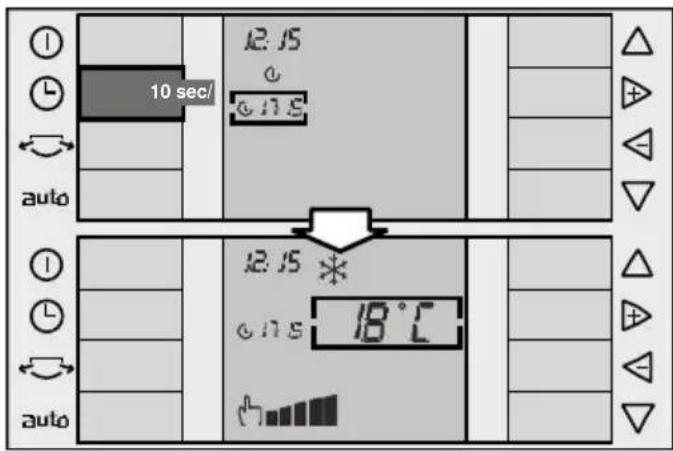

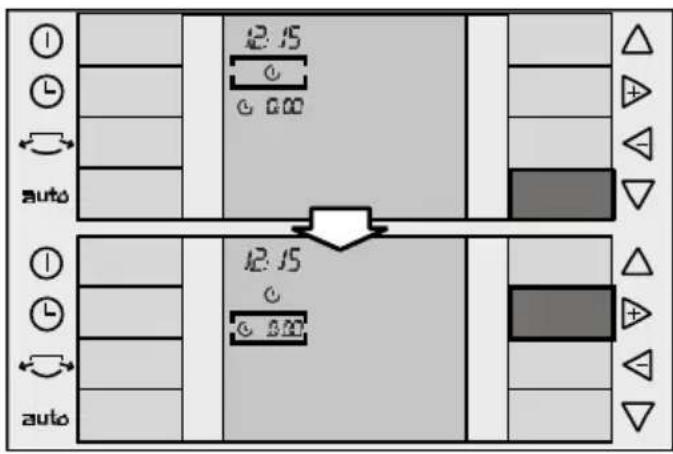

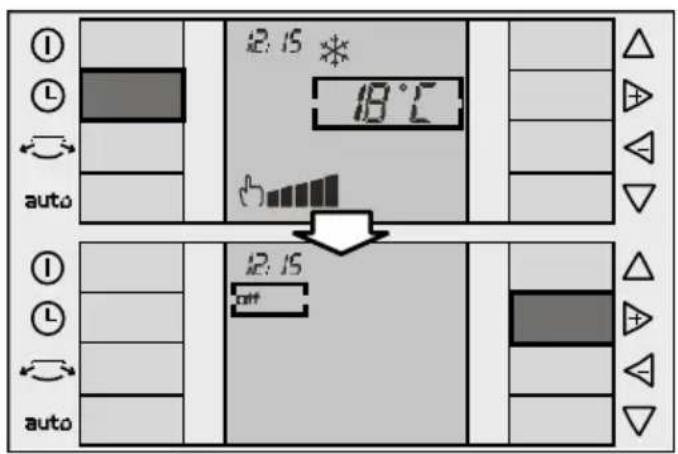

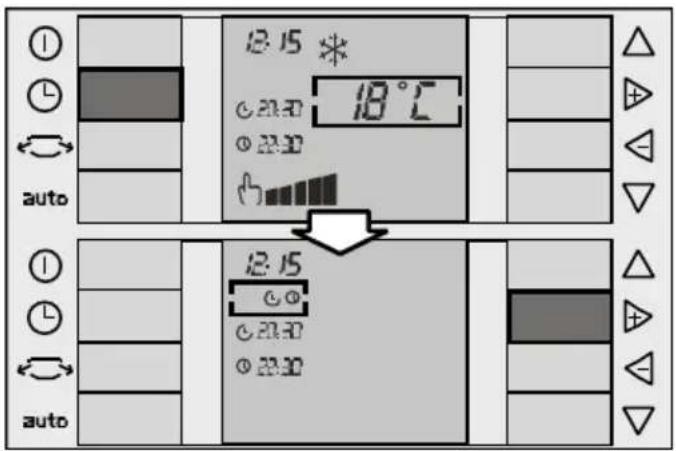

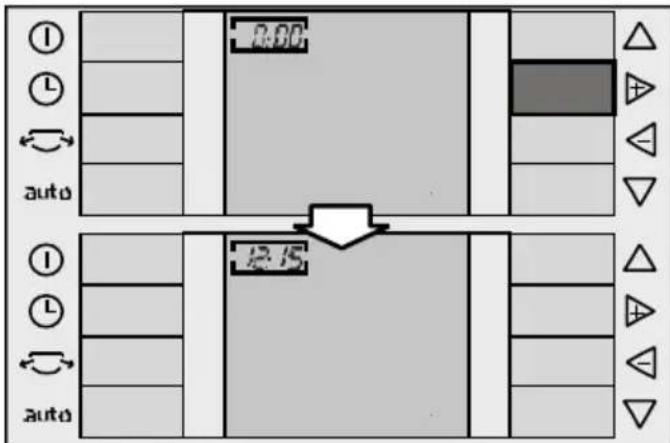

Einstellen der Uhrzeit und Programmierung der Zeitschaltuhr 17

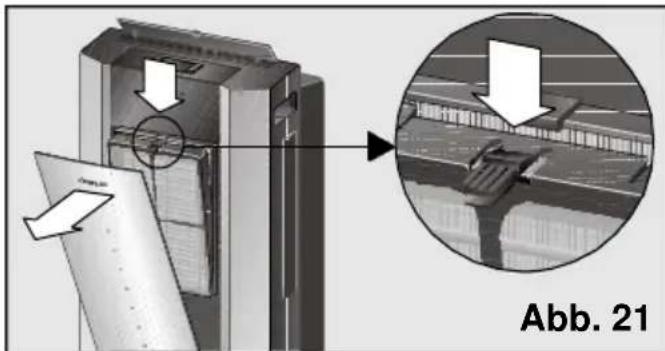

Reinigung und Wartung

Geratereinigung. 21

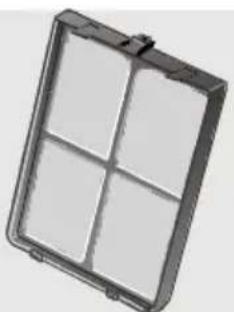

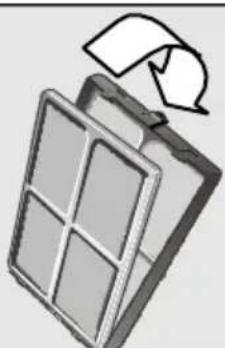

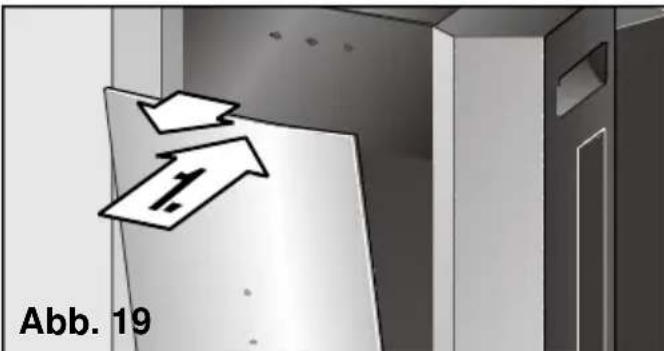

Reinigung und Austausch der Luftreinigungsfilter 21

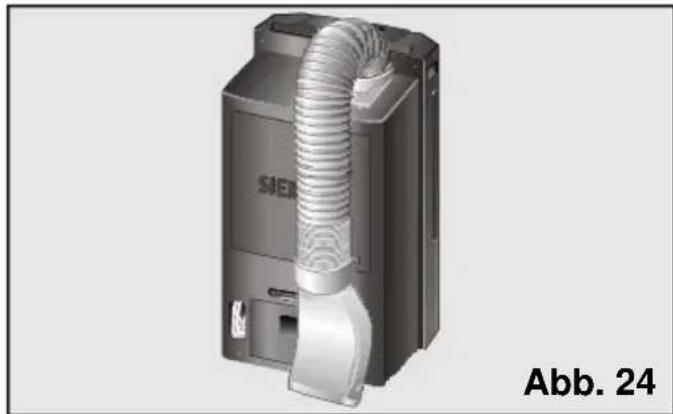

Lagerbedingungen 23
Vor der Inbetriebnahme zu Saisonbeginn. 23

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen

Allgemeine Hinweise zum Betrieb. 24
Allgemeine Hinweise zum Gerauschpegel. 24
Kundendienst / Garantiebedingungen / Technische Daten 25

Umweltschutz

Tipps zur Entsorgung der Verpackung

• Bitte denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt.
• Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden.
  Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
  In Deutschland können Sie die Verpackung auf jeder Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung.

Tipps zur Entsorgung Ihres Altgerätes

Trennen Sie das Gerät vom Stromnetz und entfern den Sie das Anschlusskabel.
Das Gerät enthalt Kältemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen.
In den Geräten befinden sich recyclelbare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät dazu zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihr örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in Ihr Höhe.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EUweit gültige Rücknahme und Verwertung der Altgeräte vor.

Tipps zum Energiesparen

Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken.

Schalten Sie das Gerät aus, wenn Sie es nicht brauchen.
Wahlen Sie eine geeignete Temperatur. Zu niedrige Temperaturen führen zu einem hohen Energieverbrauch.
Stellen Sie das Gerät nicht in der Höhe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation.
Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30% gesenkt werden, wenn man durch Rolläden, Jalousien oder Vorhänge an den Glasflächen den WärmeEintritt in den Raum verringgert.
Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so welt wie möglich geschlossen werden kann, um einen Luftintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabfuhr").
Um eine Leistungsverringerung Ihres Gerätes und damit einen hohenen Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").

Umweltschutz

• Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen.
• Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörns beschreiben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten.
  Fur die Abführung der Warmluft bieten wir fur Schiebefenster und -turen spezielles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerates erhöht (siehe Abschnitt "Beschreibung des Zubehör").

Stellen Sie sicher, dass die Luftin- und -auslasse nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern
Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt "Reinigung und Austausch der Filter").
Lüften Sie ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kuhlsten ist.

Wichtige Hinweise

Vor dem Einsatz Ihres Gerätes

• Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthalt wichtige Informationen für den Gebrauch sowie für die Wartung und ihre Sicherheit.
  Bewahren Sie diese Gebrauchsanleitung auf. Sie können für einen anderen Benutzer von Nutzen sein.
  □ Nehmen Sie kein beschädigtes Gerät in Betrieb.
  Aufstellung und Anschluss Ihres Gerätes müssen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen.
  Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturendürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihr eigene Sicherheit steht auf dem Spiel.

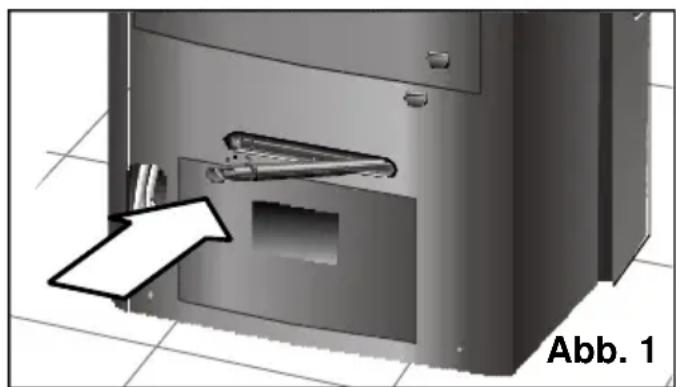

Stellen Sie sicher, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelost haben können.

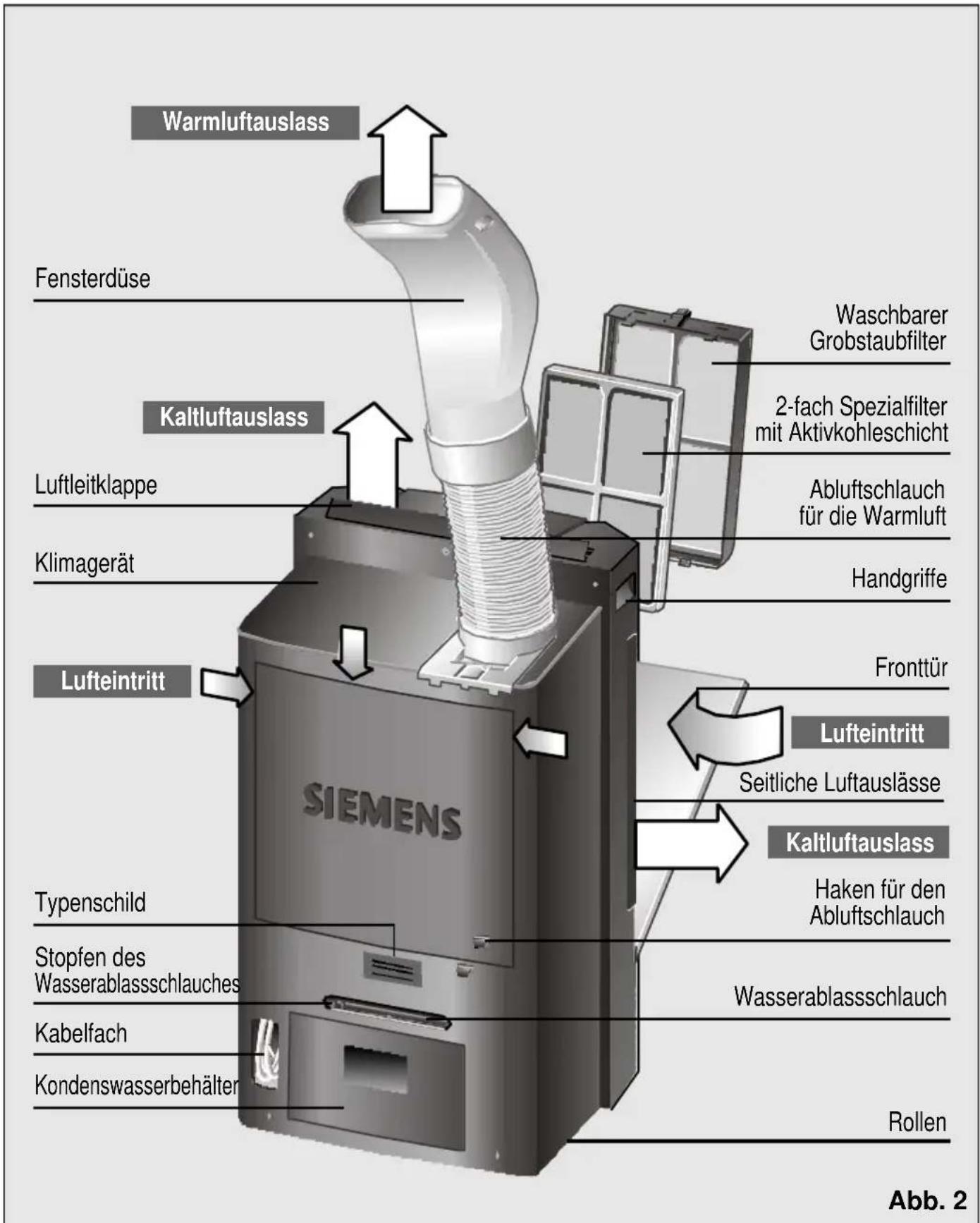

Beschreibung des Gerätes

Vorstellung Ihres neuen Gerätes

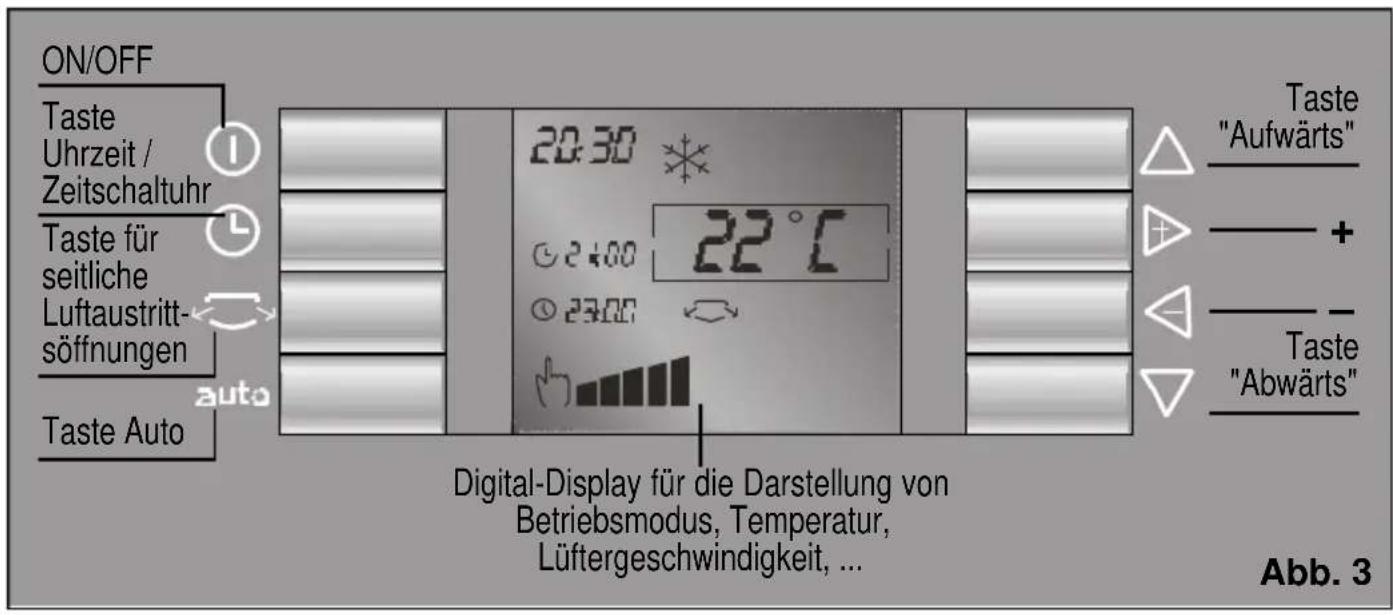

Bedienfeld

Beschreibung des Zubehörs

	Fenstersauger	Waschbarer 2-fach Wand- / Balkonleiste Grobstaubfilter Spezialfilter Fenster- mit durchführung Aktivkohleschicht Art. №: Art. No: Art. No: PA10000Z PA11000Z 9000060			070
PA20001M	✓	✓	✓ / ●	●	★
Höchstmaße min / max				Durchmesser: 11 cm Länge: 24 - 38 cm Ø wand 10,5	70 x 10 205 x 10
Höhe x Breite) in cm

Serienausstattung.

• Dieses Sonderzubehrkann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.
• Dieses Sonderzubehrkann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke erworben werden.

Betriebsbedingungen

Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein.
□ Absicherung mittels einer 10 A-Sicherung (träge).
□ Eventuell verwendete Verlängerungskabel,müssen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1,5mm^2 pro Anschluss betragen, und sie dürfen nicht länger als 25m sein.
Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2.
Achten Sie darauf, dass kein Wasser in das Geräteinnere gelamt.

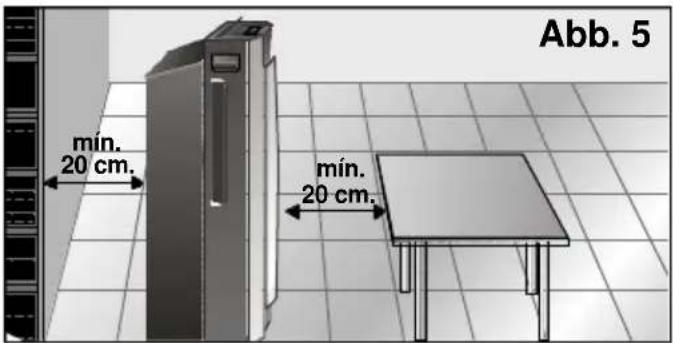

Vermeiden Sie ein Verdecken der Luftinund-auslasse Ihres Gerates.
Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen darauff, dass zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb.5.

Achtung!

Solle das Netzkabel aus irgendem Grund gegen ein neues ausgetauscht werden,Müssen,so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.

Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.

Transportbedingungen

Zum einfacheren Transport ist das Gerät mit Rollen ausgestattet. Sollte es notwendig sein, das Gerät für seinen Transport zu kippen, so gehen Sieitte folgendermaßen vor:

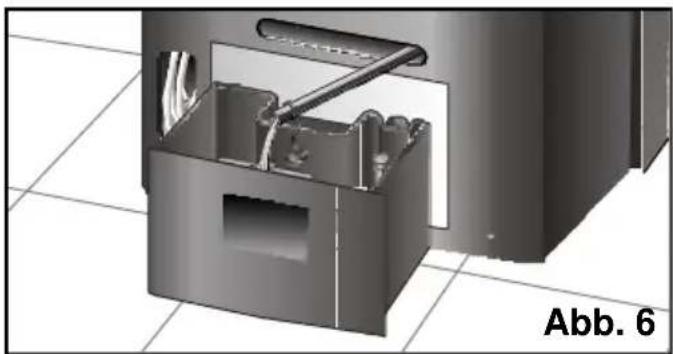

Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe des Wasserablassschlauches, der auf der Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 6). Entleeren Sie danach den Kondenswasserbehälter auf der Geräterückseite.
- Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vergehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kühlkreislaufs notwendig.

Achtung!

Solle das Netzkabel aus irgendem Grund gegen ein neues ausgetauscht werden,Müssen,so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.

Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.

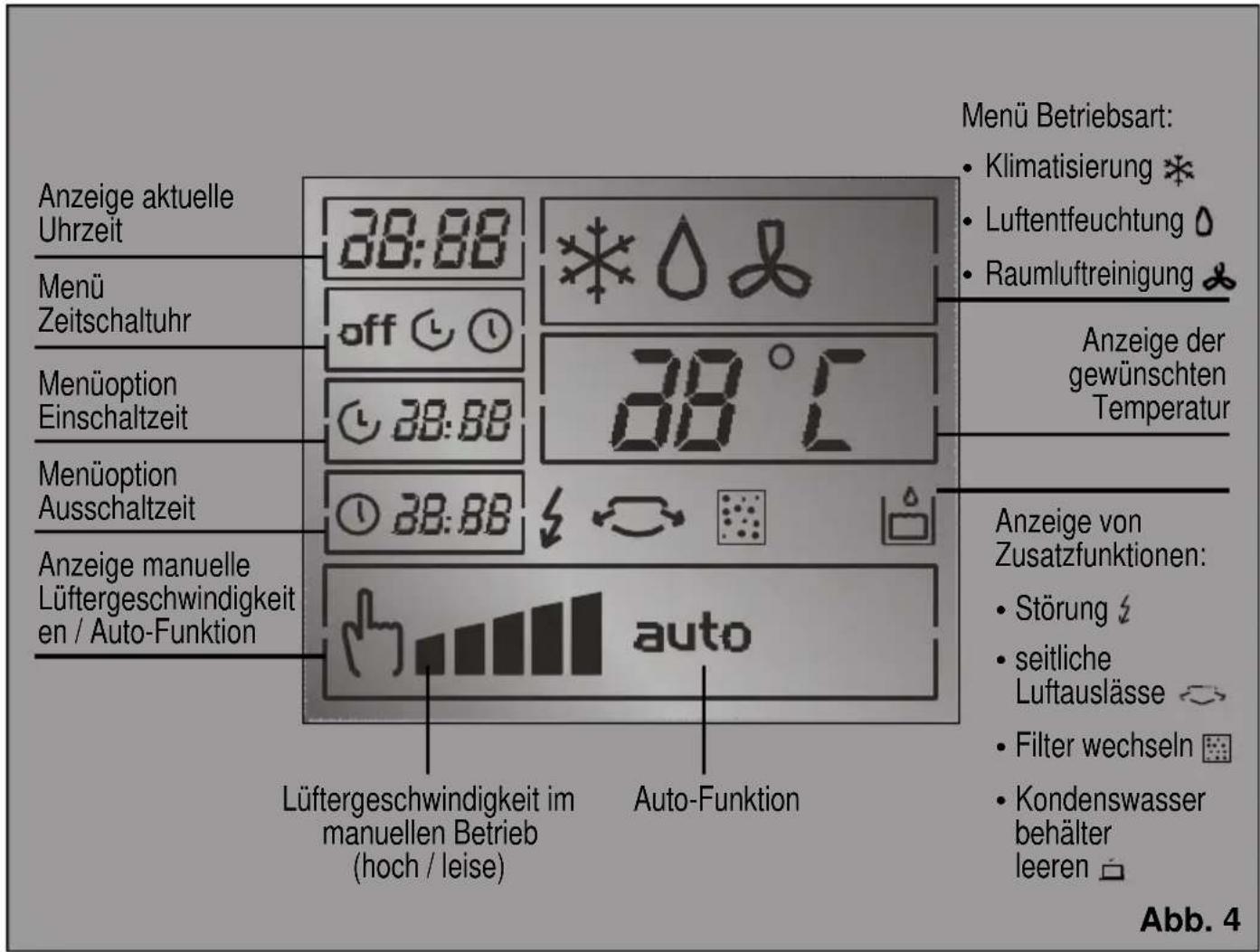

Das Bedienfeld Ihres Geräts wurde auf maximale Benutzerfreundlichkeit ausgerichtet, um Ihnen die Bedienung zu erreichtern.itte beachten Sie folgende Hinweise:

Mit den "Aufwärts"-und "Abwärts"-Tasten (Pfeil nach oben bzw. unter) kann das Auswahlkästchen auf dem Bildschirm nach oben und unter bewegt werden, um die entsprechenden Menüoptionen aufzurufen. Mit den Tasten "+" und "-" (nach rechts und nach links) konnen Sie innerhalb der selektierten Menüoption eine Auswahr treffen.

Dieses Konzept sei nachstehend an Hand eines Beispiels erlautert:

"Aufwärts"- und "Abwärts"-Tasten

Die "Aufwärts"- und "Abwärts"-Tasten dienendazu, das Auswahlkästchen im Display nachober bzw. unter zu bewegen

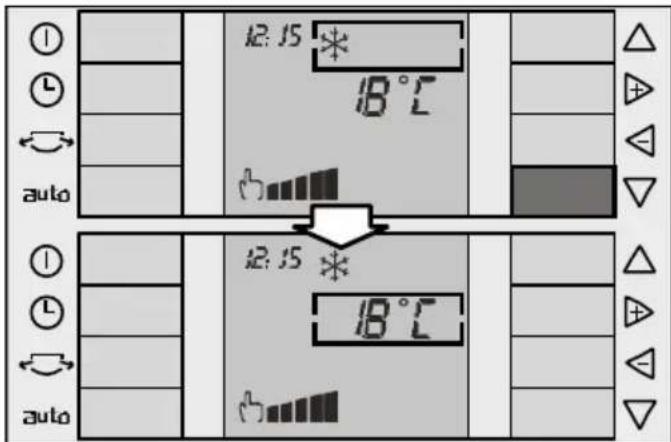

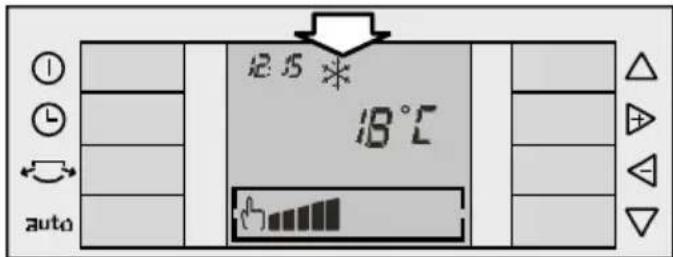

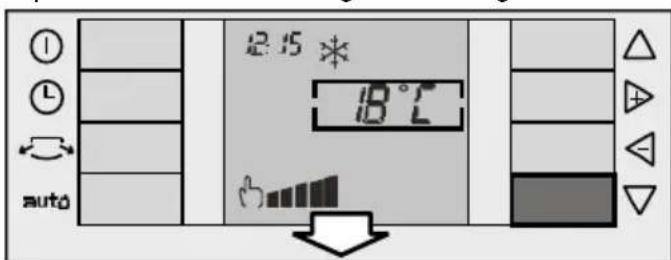

"Abwarts"-Taste

Die oberstehende Abbildung stellt die Ausgangssituation dar (das Auswahlkästchen markiert die Option Betriebsmodus). Bei Betätigung der "Abwärts"-Taste springt das Auswahlkästchen abwärts auf die Funktion "Temperaturwahl".

Bei erneuter Betätigung der "Abwärts"-Taste V springt das Auswahlkästchen abwärts auf die Option "Wahl der Lüftergeschwindigkeit".

"Aufwärts"-Taste:

Die "Aufwärts"-Taste Funktioniert im Prinzip genau so wie die "Abwärts"-Taste . Bei Betätigung dieser Taste bewegt sich das Kästchen jedoch nach oben.

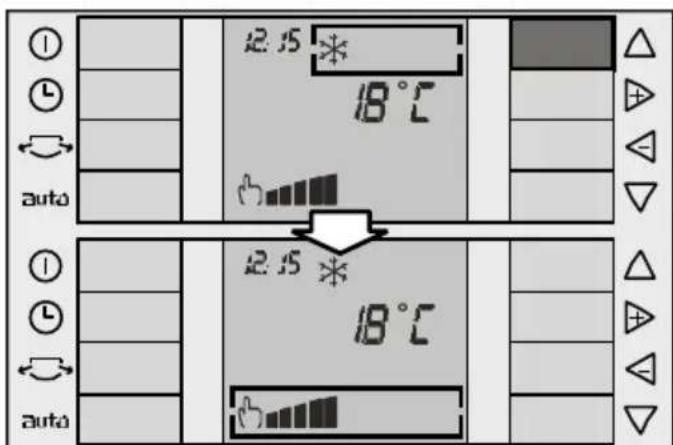

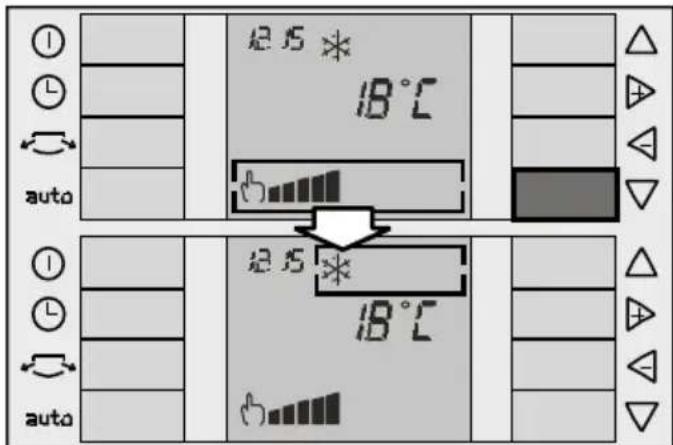

Zyklische Funktionseise:

Die Funktionseweise beider Tasten ist zyklisch, d. h., wenn sich das Auswahlkastchen auf dem Feld am unteren Bildschirmrand befindet und die "Abwarts"-Taste betätigt wird, springt das Kastchen auf das Feld am oberen Bildschirmrand. Analog dazu springt das Kastchen auf das Feld am unteren Bildschirmrand, wenn sich das Auswahlkastchen auf dem Feld am oberen Bildschirmrand befindet und die "Aufwarts"-Taste betätigt wird.

Das Bedienkonzept

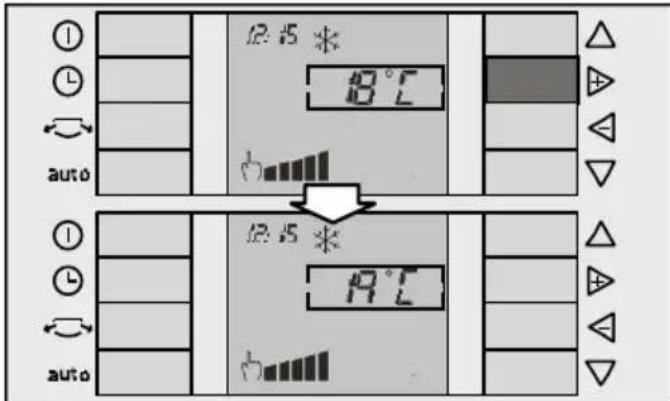

Tasten "+" und "-"

Die Tasten "+" und "-dienen dazu, Werte innerhalb des Auswahlkastchens zuändern. Ist z. B. das Feld "Temperaturwahl" markiert, kann mit diesen Tasten die gewünschte Temperatur erhöht bzw. verringert werden, wie das nachstehende Beispiel zeigt:

Bedienung des Gerätes

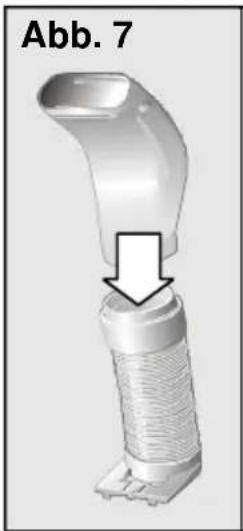

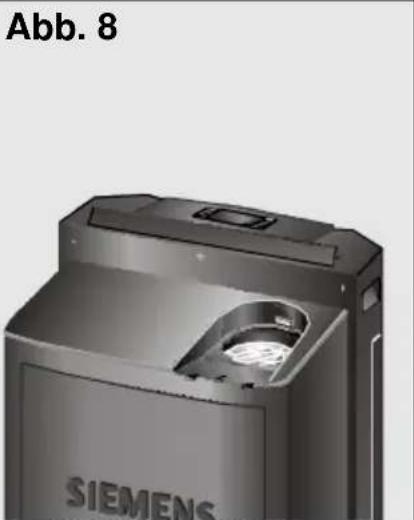

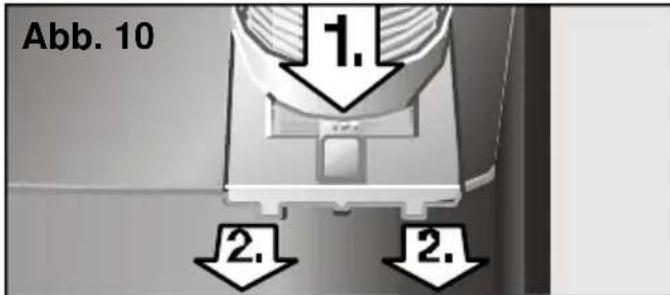

Möglichkeiten der Warmluftabfuhr Anschluss des Abluftschlauches

Schieben Sie das Schlauchanschlussstück in die darauf vorgesehene Öffnung auf der Oberseite der Geräterückwand (Abb. 8), bis diese mit einem deutlich hörbaren "Klick" einrastet, Abb. 9. Setzen Sie dann die Fensterdüse auf den Schlauch, Abb. 7.

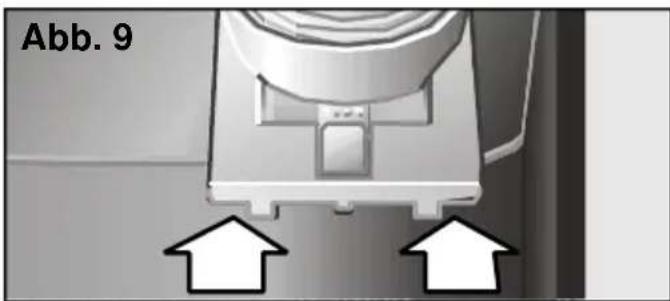

Zum Herausnehmen des Schlauches drucken Sie auf den mit "Press" (Abb. 10, 1.) gekennzeichneten Knopf am Schlauchanschlussstück undziehen den Schlauch nach hinten hereaus, (Abb. 10, 2.).

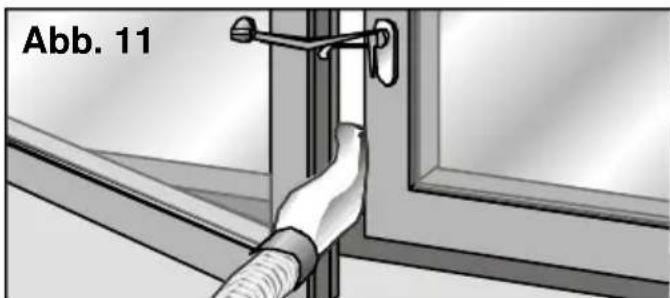

Mobile Installation

Stecken Sie die Fensterduse auf den Abluftschauch.
- Öffnen Sie das Fenster leicht und schieben. Sie die Fensterdüse zwischen Fensterflügel und -rahmen.
SchlieBen Sie das Fenster wieder so welt wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 11.

Bedienung des Gerätes

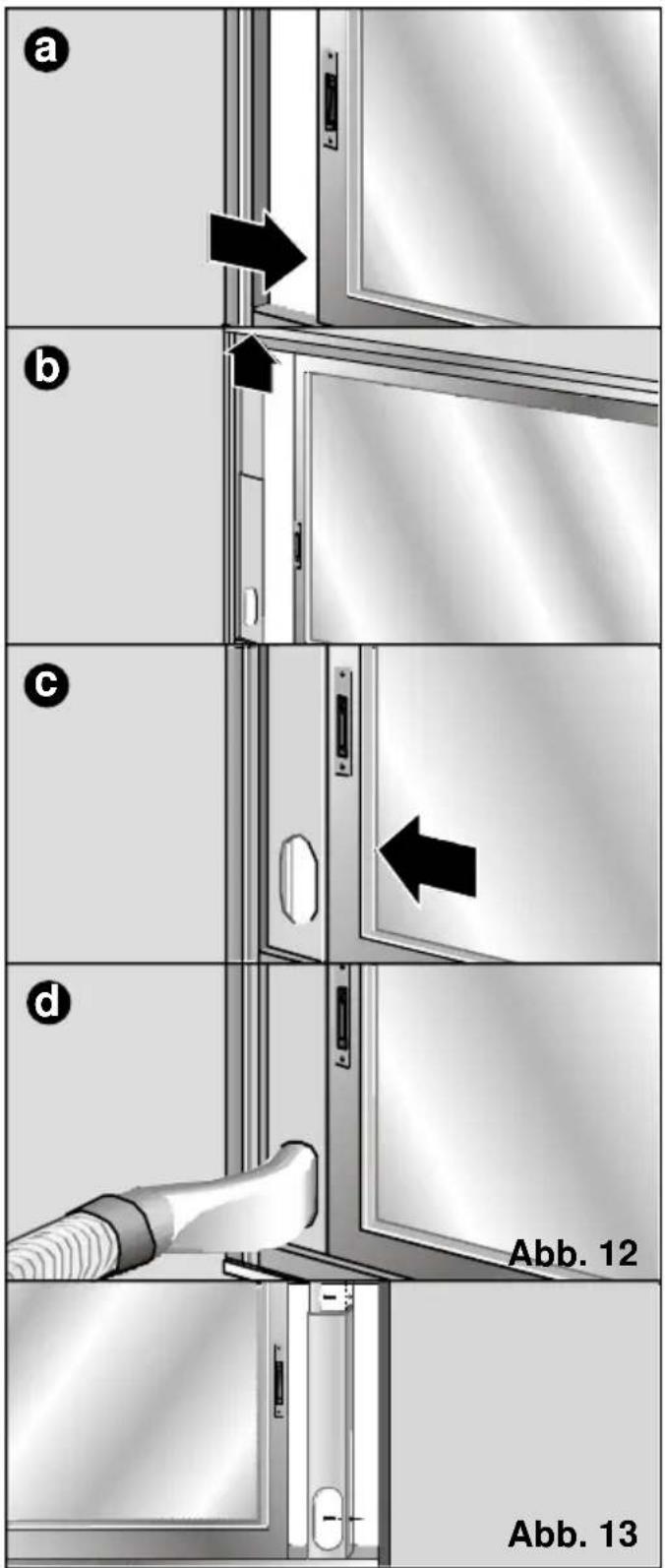

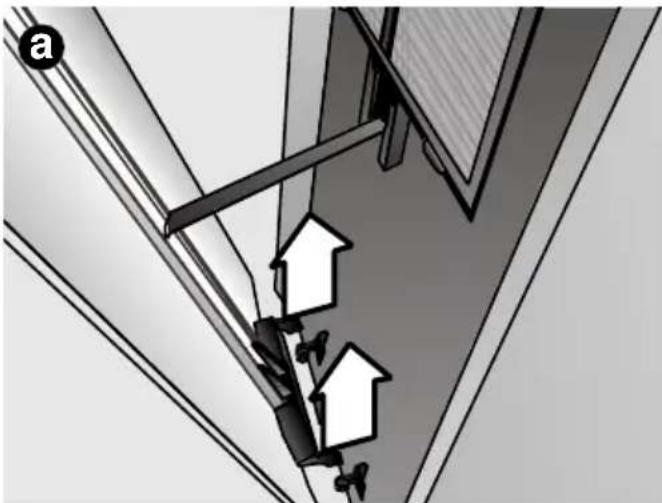

• Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt "Beschreibung des Zubehörs") verwenden (Abbildung 12: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

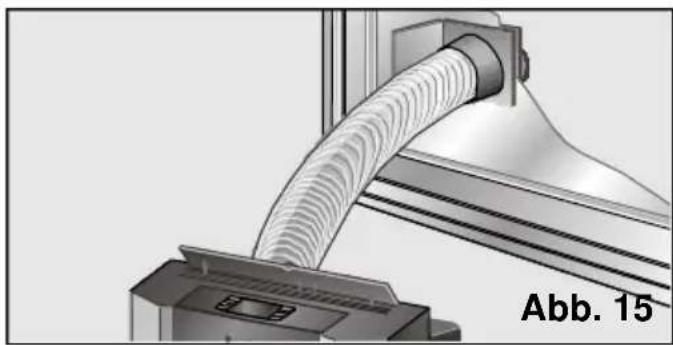

Festinstallation

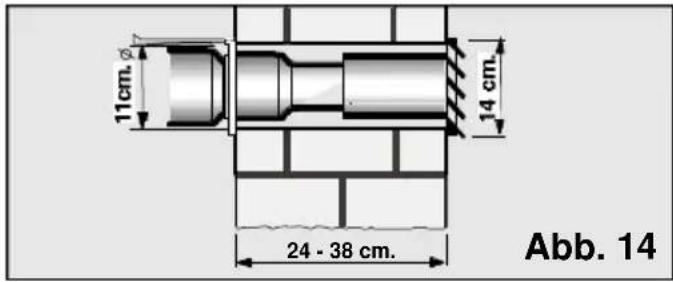

Für die Festinstallation benötigen Sie das Sonderzubehör "Wand- und Fensterdurchführung". Es ist unter der Bestellnummer PA11000Z im Fachhandel erhältlich.

Zur Vorbereitung der Installation muss ein entsprechendes Loch geohrt werden, Abb. 14.

Im Fall der Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muss in das Fensterglas eine runde Offnung mit 10,5 cm Durchmesser geschritten werden, Abb. 15. Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen.

Hinweise zur Verlegung des Abluftschlauches:

Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achen Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann.

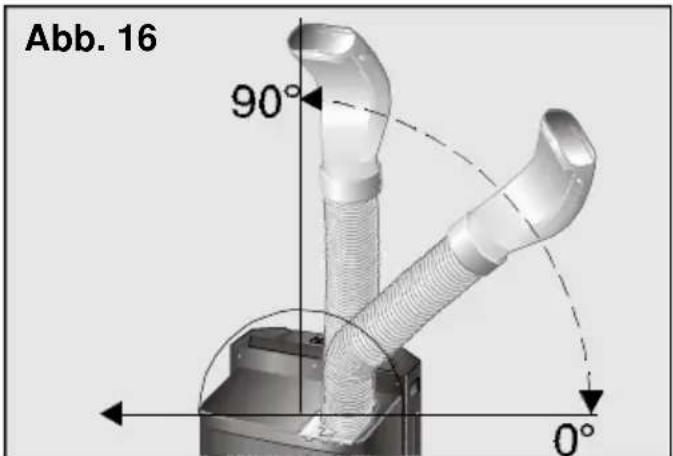

Zur Erzielung einer großmöglichen Kühlleistung und eines kleinstöglichen

Bedienung des Gerätes

Gerauschpegels empfehlen wir, den Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abbildung 16 dargestellt zu verlegen.

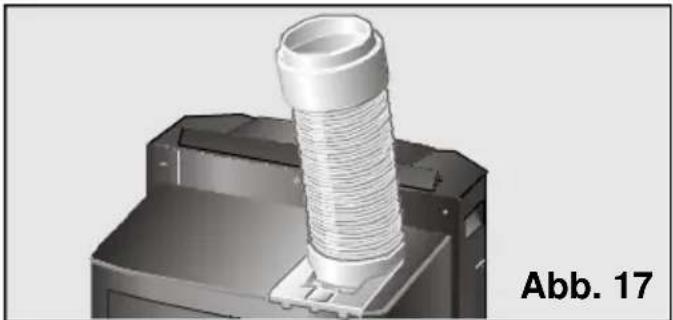

Installation for den Betrieb fur Luftfenfeuchtung, -reinigung.

Ziehen Sie die Fensterdüse ab und bringen Sie den Abluftschlauch in die Stellung, die in Abbildung 17 dargestellt ist.
Falls gewünscht, kann der Abluftschlauch auch ganz abgenommen werden.

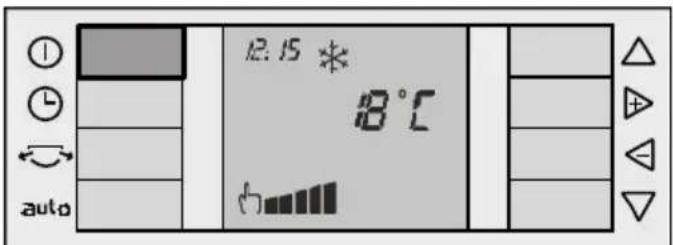

Ein- und Ausschalten des Geräts

Zum Ein-bzw. Ausschalten des Gerats On / Off-Taste ① betätigen.

Achtung!

Vergewissern Sie sich, dass das Gerät an das Stromnetz angeschlossen ist.

Wahl der Betriebsart

Das Gerät verfügt über folgende Betriebsarten:

□ Klimatisierung/Kuhlung*.
□ Luftentfeuchtung
□Luftreinigung

Markieren Sie mit dem Auswahlkästchen das Menu "Betriebsmodus". Zum Bewegen des Kästchens "Aufwärts"- bzw. "Abwärts"-Taste drücken.

Jetzt können Sie mit den Tasten "+" bzw. "-" den gewünschten Betriebsmodus auswahlen (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").

Klimatisierung

In thisem Betriebsmodus kenkt das Gerät die Raumtemperatur auf den vom Benutzer voreingestalten Wert. Gleichzeitig wird die Raumluft entfeucht et und gefiltert, um ein angenehmes Raumklima zu schaffen.

• Stecken Sie den Netzstecker in die Steckdose.
  Richten Sie den Abluftschlauch so aus, dass die Warmluft ins Freie abgefuhrt wird; (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").
  □ Überprüfen Sie, dass der Verschlussstopfen auf dem Wasserablaufstutzen richtig sitzt, um zu verhindern, dass ggf. Kondenswasser ausluft.

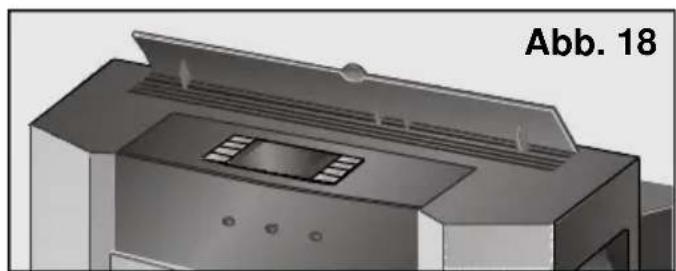

  Offnen Sie die Luftleitklappe auf der Geräte Oberseite, Abb. 18.

Schalten Sie das Gerät mit dem Netzschalter ein (On).
Wahlen Sie den Modus Klimatisierung/Kuhlung aus (siehe Abschnitt "Aufwarts"-und "Abwarts"-Tasten und Tasten "+" und "-").

Stellen Sie die gewünschte Temperatur ein; siehe Abschnitt "Temperaturwahl".
Stellen Sie die gewünschte Lüftergeschwindigkeit ein; siehe Abschnitt "Wahl der Lüftergeschwindigkeit".

Während des Klimatisierungsbetriebs verdampft das entstehende Kondenswasser automatisch und wird zusammen mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt.

Bei hoher Luftfeuchtigkeit sammelt sich ggf. Kondenswasser im Behälter auf der Rückseite des Geräts an. Sobald ein maximaler Füllstand erreicht ist, wird das Symbol "Kondenswasserbehälter leeren" im Display angezeigt. Dies bedeutet, dass der Kondenswasserbehälter geleert werden muss. Unter diesen Umständen schaltet sich das Gerät ab. Zum Entleeren des Kondenswasserbehalters gehen Sie wie folgt vor: Drücken Sie den Handgriff nach unten, behmen Sie den Behälter vorsichtig hersaus und entleeren Sie in den nachstgelegen den Abfluss. Danach setzen Sie in den wieder ein.

Achtung!

Bevor Sie das Gerät nach dem Entsorgendes Kondenswassers wieder einschalten, vergessen Sie nicht, den Behälter wieder richtig in das Gerät einzusetzen. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm das Symbol weiterhin angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden.

Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anlauft. Diese Zeitspanne ist nötig, um den einwandfrei Betrieb des Geräts zu gewährleisten.

Luftentfeuchung

In dieser Betriebsart verringgert das Gerät die Luftfeuchtigkeit. Gleichzeitig wird die Raumluft gefiltert, um ein angenehmes Raumklima zu schaffen.

• Stecken Sie den Netzstecker in die Steckdose.

Richten Sie den Abluftschlauch so aus wie in Abschnitt "Möglichkeiten der Warmluftabfuhr" beschrieben.
Wahlen Sie die Betriebsart "Luftentfeuchtung" aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").

Das Kondenswasser kann auf zwei verschiedene Arten entsorgt werden: über den Kondenswasserbehälter oder kontinuierlich über den Wasserablassschlauch auf der Geräterückseite.

Entfeuchtung in den Kondenswasserbehälter:

• Überprüfen Sie, dass der Tank richtig in das Gerät eingesetzt wurde und dass Verschlussstopfen richtig auf dem Wasserablassschlauch sitzt, um zuverhindern, dass das Kondenswasser ausläuft.
• Der Kondenswasserbehälter füllt sich allmählich mit Wasser. Wenn die Füllstandsobergrenze erreicht ist, erscheint im Display das Symbol.
• Entnehmen Sie den Tank vorsichtig und entleeren Sieihn im nachstgelegen den Abfluss.

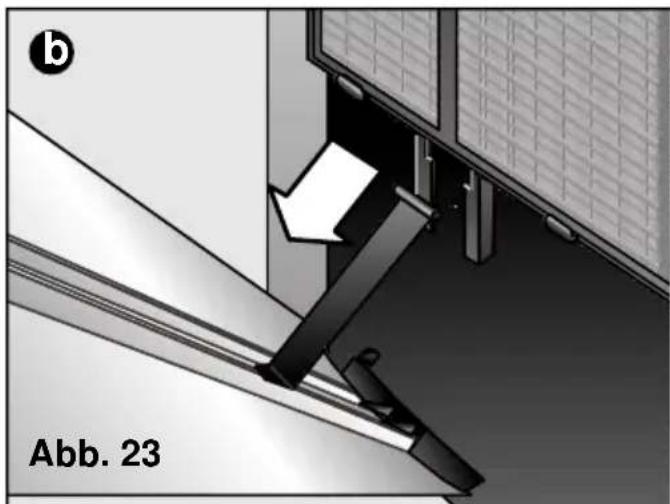

Hinweise

Das Symbol "Kondenswasserbehälter leeren" erscheint auch im Display, falls der Kondenswasserbehälter nicht richtig in das Geräteingesetzt ist.

Im Entfeuchtungsbetrieb muss die warme Abluft nicht nach außen abgeführt werden. Sie unterstützen den Entfeuchtungsprozess.

Achtung!

Bevor Sie das Gerät nach dem Entsorgendes Kondenswassers wieder einschalten, vergessen Sie nicht, den Behälter wieder richtig in das Gerät einzusetzen. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm das Symbol weiterhin angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden.

Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen,

so dauert es ca. 3 Minuten, bis der Kompressor wieder anlauft. These Zeitspanne ist nötig, um den einwandfrei Betrieb des Geräts zu gewährleisten.

Entfeuchtung im Dauerbetrieb:

• Ziehen Sie den Wasserablassschlauch aus seiner Halterung und stellen Sie ein Gefäß darunter, um das Kondenswasser aufzufangen.
• Nehmen Sie den Verschlussstopfen vom Wasserablassschlauch ab.
  Wahlen Sie die Betriebsart "Luftentfeuchtung" aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
• Stellen Sie die gewünschte Lüftergeschwindigkeit ein, siehe Abschnitt "Wahl der Lüftergeschwindigkeit".itte beachten Sie, dass in dieser Betriebsart nur die manuellen Lüftergeschwindigkeiten gewählt werden konnen.

Achtung!

Beim Entfeuchten im Dauerbetrieb schaltet sich das Gerät nicht automatisch ab, und es erscheint kein Symbol , um anzuzeigen, dass der externe Behälter voll ist.

Wenn Sie in eine andere Betriebsart umschalten, vergessen Sie nicht, das Abflussrohr wieder mit dem Stopfen zu versuschlieben. Sonst lauft Wasser aus, wenn das Gerät in Betrieb ist.

Vergessen Sie auch nicht, dass die Umgebungstemperatur mindestens 18^ C detragen muss,damit das Gerat ordnungsgemäß Funktioniert.

Im Entfeuchtermodus gibt das Gerät durch den Abluftschlauch warme Luft an die Umgebung ab. Dies ist erforderlich für einen effektiveren Betrieb in thisem Modus.

Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anlauft. Diese Zeitspanne ist nötig, um den einwandfrei Betrieb des Geräts zu gewährleisten.

Luftreinigung

In dieser Betriebsart wird die Raumluft umgewälzt (Luftung) und zur Reinigung über einen Filter geführt (Reinigung).

Das Gerät ist seriennäbig mit 3-fach Spezialfilter ausgestattet welcher aus einem Grobstaubfilter und einem 2-fach Spezialfilter mit Aktivkohleschicht ausgestattet (siehe Abschnitt "Reinigung und Wartung"), die gegen.

• Gerüche und Rauch.
• Bluten- und Hausstaub sowie Bakterien wirken.

Stecken Sie den Netzstecker in die Steckdose.
Richten Sie den Abluftschlauch so aus wie in Abschnitt „Möglichkeiten der Warmluftabfuhr" beschrieben.
Wahlen Sie die Betriebsart "Luftreinigung" aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
Stellen Sie die gewünschte Lüftergeschwindigkeit ein, siehe Abschnitt "Wahl der Lüftergeschwindigkeit".itte beachten Sie, dass in dieser Betriebsart nur die manuellen Lüftergeschwindigkeiten gewählt werden konnen.

Hinweis

Wir empfehlen, unabhängig von der gewählten Betriebsart (Klimatisierung, Luftentfeuchtung, Luftreinigung) die Filter eingesetzt zu halten. Damit ist eine bessere Reinigungswirkung gewährleistet.

Temperaturwahl

Positionieren Sie das Auswahlkästchen über dem Feld "Temperaturwahl" (siehe Abschnitt "Aufwärts"-und "Abwärts"-Tasten).Jetzt konnen Sie mit den Tasten "+" bzw."-" die gewünschte Temperatur einstellen (siehe Abschnitt Tasten "+" und "-").

Befindet sich das Auswahlkästchen auf dem Temperaturfeld, wird die Temperatur mit der "+"-Taste erhöht, mit der "-"-Taste wird die Temperatur verringert.

Bedienung des Gerätes

Die Temperatur kann aus dem Bereich zwischen 18^ und 30^ in Schritten von 1^ frei vorgewählt werden. Wenn Sie die Taste gedrückt halten, schaltet die Temperaturanzeige Schneller um.

Wahl der Lüftergeschwindigkeit

Das Gerät bietet Ihnen drei
Lüftergeschwindigkeiten: zwei manuelle
Lüftergeschwindigkeiten (hoch und leise) und eine Auto-Funktion. In der Auto-Funktion schaltet das Gerät, je nach Raumbedingungen und eingestellter Temperatur, selbsttätig zwischen hoher und leiser Lüftergeschwindigkeit um.

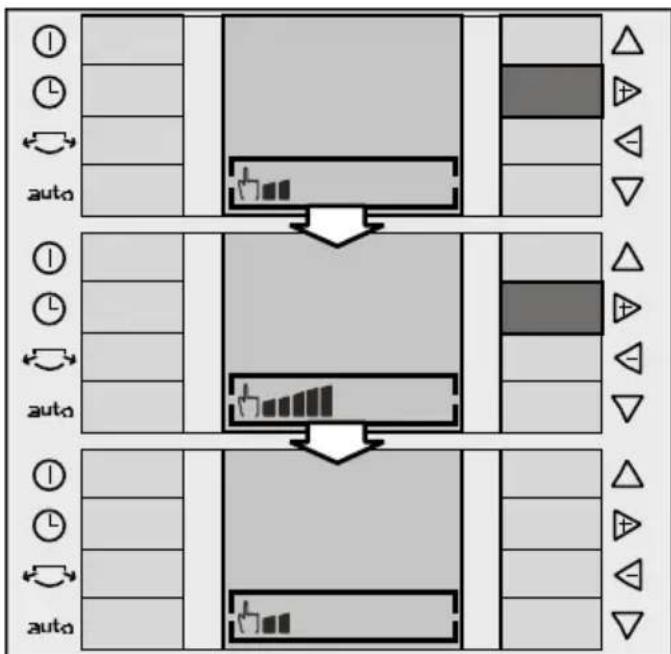

Manuelle Lüftergeschwindigkeiten

Positionieren Sie das Auswahlkästchen über dem Menüpunkt "Wahl der Lüftergeschwindigkeit" (siehe Abschnitt "Aufwärts"-und "Abwärts"-Tasten). Im Display werden das Symbol für den manuellen Betrieb und die beim letzten Mal eingestelle Lüftergeschwindigkeit angezeigt. Mit den Tasten "+" und "-" können Sie nun von hoch auf leise und umgekehrt umschalten.

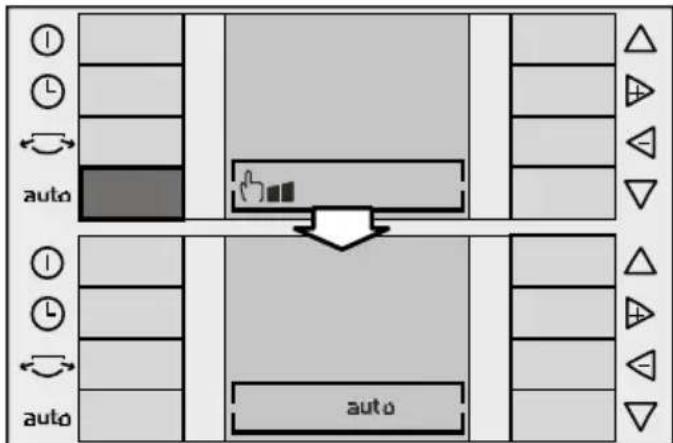

Auto-Funktion

Um die Auto-Funktion zu aktivieren, drucken Sie einfach die "Auto"-Taste auf dem

Bedienfeld. Das Symbol für manuellen Betriebe erlischt und im Display wird das Symbol für die Auto-Funktion angezeigt.

Zum Ausschalten der Auto-Funktion betätigten Sie erneut die "Auto"-Taste. Das Symbol erlischt, und das Gerät Funktioniert nun im manuellen Betrieb, mit der zuletzt eingestillten Lüftergeschwindigkeit.

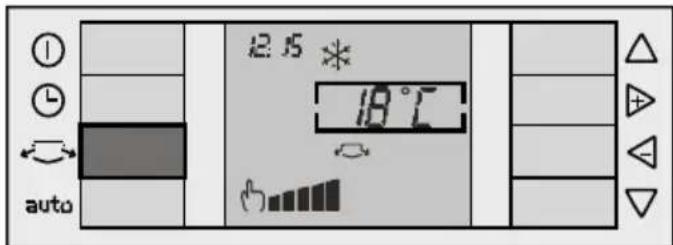

Seitliche Luftauslasse

Ihr Gerät ist mit beiden sichlichen Luftauslüssen ausgestattet, die zusätzlich geöffnet werden können, um eine bessere Luftverteilung zu erzielen.

Wenn Sie die Taste "seitliche Luftauslasse" betätig, wird diese Funktion aktiviert und die Luftauslasse öffnen sich. Auf dem Display wird das entsprechende Symbol angezeigt. Zum Schlieben der Luftauslasse die Taste noch einmal betätigten. Das Symbol erlischt und die Luftauslasse schlieben sich.

These Funktion steht in allen Betriebsarten - Klimatisierung, Entfeuchtung und Luftreinigung - zur Verfügung.

Wird das Gerät mit dem Off-Schalter ausgeschaltet, schreiben sich die seitlichen Luftauslasse automatisch. Waren diese vor

Bedienung des Gerätes

dem Ausschalten des Geräts geöffnet, so öffnen sie sich beim Einsatzen des Geräts selbst)tig wieder.

Einstellung der Uhrzeit / Programmierung der Zeitschaltuhr

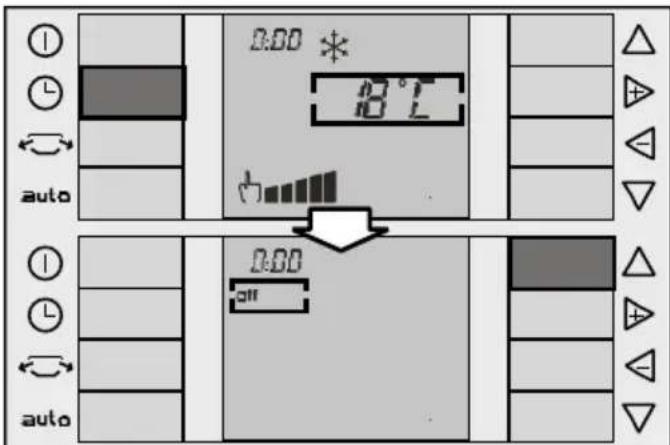

Einstellung der Uhrzeit

Wenn das Gerät zum ersten Mal an das Stromnetz angeschlossen wird, wird nur die aktuelle Uhrzeit (im 24-Stunden-Format) oben links auf dem Display angezeigt. Die Anzeige blinkt (Werkseinstellung: 0:00 Uhr).
Zum Einstellen der Uhrzeit muss das Gerät mit der On-Taste ①, eingeschaltet werden.

Betätigkeiten Sie die "Timer"-Taste. Das Auswahlkästchen befindet sich im Timer-Menu, angezeigt wird die zuletzt ausgewählte Funktion (Werkseinstellung: Off).

Positionieren Sie das Kästchen mit Hilfe der "Aufwärts"-Taste auf dem Symbol für die Uhrzeit. Die Uhrzeit wird mit den Tasten "+" bzw. "-" eingestellt. Bei jeder Betätigung der Tastenändert sich die Anzeige um eine Minute. Wenn Sie die Taste gedrück halten, lauft die Minutenanzeige schneller.

Das Gerät speichert die angezeigte Uhrzeit, wenn Sie die "Timer"-Taste , erneut betätigten oder 10 Sekunden verstreichen lessen, ohne eine Taste zu drücken. Im Anschluss daran werden auf dem Display die werkseitigen Voreinstellungen der Zeitschaltuhr angezeigt, bzw., wenn Sie die Zeitschaltuhr schon vorher einmal programmiert haben, die von Ihnen vorgenommenen Einstellungen.

Bedienung des Gerätes

Programmierung der Zeitschaltuhr

Ein- bzw. Ausschaltzeiten können nur bei eingeschalteten Gerät und eingestellter Uhrzeit programmiert werden.

Drücken Sie die "Timer"-Taste um das Timer-Menü aufzurufen. Innerhalb des Timer- Menus können die verschiedene Funktionen, die das Gerät bietet, mit der "+"-Taste programmiert werden. Folgende Funktionen stehen zur Verfugung:

• "Off": Gerät nicht programmiert
  "Start": Uhrzeit, zu der sich das Geräteinschaltet.
• "Start/Stop": Programmierung der Uhrzeit für Ein- und Ausschalten des Geräts.
• "Stop": Uhrzeit, zu der sich das Gerät ausschaltet.

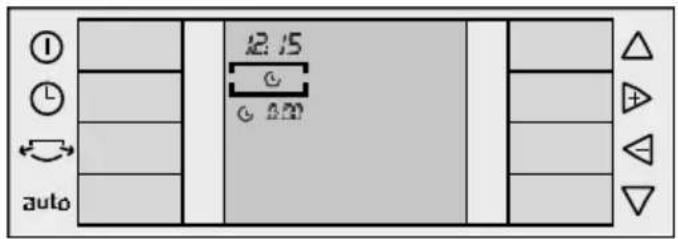

Programmierung der Einsatzzeit für das Gerät ("Start")

Drücken Sie die "Timer"-Taste, um das Timer-MENU aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

Wahlen Sie mit den Tasten "+" bzw. "-" die Funktion "Start" aus; (siehe Abschnitt Tasten "+" und "-").

Bewegen Sie den Cursor mit der "Abwarts"-Taste (siehe Abschnitt "Aufwarts"-und "Abwarts"-Taten) nach unten bis zur Menüoption "Einschalten". Wenn die Menüoption ausgewähl ist, konnen Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit einstellen. Die Anzeige ändert sich in 15-Minuten-Intervallen.

Zum Abspeichern der eingestellen Einsatzzeit drücken Sie einfach die "Timer"-Taste , oder{lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigten.

Auf dem Display wird jetzt die programmierte Einsatzzeit zusammen mit dem zugehörigen Symbol angezeigt.

Programmierung der Ein- und Ausschaltzeit für das Gerät ("Start / Stop")

Drücken Sie die "Timer"-Taste, um das Timer-MENU aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

Bedienung des Gerätes

Wähhlen Sie mit den Tasten "+" bzw. "-" die Funktion "Start" aus; siehe Abschnitt Tasten "+" und "-".
Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"-und "Abwärts"-Taten) nach unten bis zum Menu "Einschalten". Wenn die Menüoption ausgewählt ist, konnen Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit einstellen.

Bewegen Sie den Cursor mit der "Abwärts"-Taste nach unten auf die Menüoption "Ausschalten". Stellen Sie mit den Tasten "+" bzw. "-" die Uhrzeit ein, zu der sich das Gerät ausschalten soll.
Die Anzeigeändert sich in 15-Minuten-Intervallen.

Zum Abspeichern der eingestellen Ein- bzw. Ausschaltzeit drücken Sie einfach die "Timer"-Taste, oder halten Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigten.

Auf dem Display wird jetzt die programmierte Ein- und Ausschaltzeit zusammen mit dem jeweiligen Symbol angezeigt.

Bedienung des Gerätes

Programmierung der Ausschaltzeit für das Gerät ("Stop")

Drücken Sie die "Timer"-Taste, um das Timer-MENU aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

Wahlen Sie mit den Tasten "+" bzw. "-" die Funktion "Stop" aus; siehe Abschnitt Tasten "+" und "-".

Bewegen Sie den Cursor mit der "Abwarts"-Taste (siehe Abschnitt "Aufwarts"-und "Abwarts"-Taten) nach unten bis zum Menu "Ausschalten". Wenn die Menüoption ausgewähl ist, konnen Sie mit den Tasten "+" bzw. "-" die gewünschte Ausschaltzeit einstellen.
Die Anzeigeändert sich in 15-Minuten-Intervallen.

Zum Abspeichern der eingestellen Ausschaltzeit drücken Sie einfach die "Timer"-Taste oder halten Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen. Auf dem Display wird jetzt die programmierte Ausschaltzeit zusammen mit dem zugehörigen Symbol angezeigt.

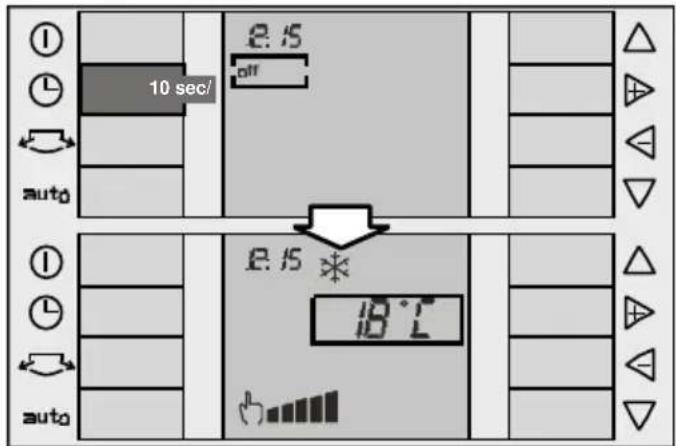

Ausschalten der Zeitschaltuhr

Drücken Sie die "Timer"-Taste, um das Timer-MENU aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.

Wahlen Sie mit den Tasten "+" bzw. "-" die Funktion "Off" aus.

Wenn Sie die "Timer"-Taste, drucken oder 10 Sekunden verstreichen setzen, ohne eine Taste zu betätigten, schaltet sich die Zeitschaltuhr aus. Auf dem Bildschirm wird keine Programm-Uhrzeit angezeigt.

Bedienung des Gerätes

Hinweis

Die in der Zeitschaltuhr vorprogrammierten Werte und Funktionen bleiben aktiv und die entsprechenden Vorgänge wiederholen sich tätig, in Abhängigkeit von den eingestellten Zeiten, solange sie nicht, wie vorstehend beschreiben, deaktiviert werden.

Reinigung und Wartung

Geratereinigung

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker.
Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden.
Verwenden Sie niemals heiBes Wasser (über 40^ ), Bleichmittel, Waschbenzin, Benzin, Säuren oder Bürsten und vermeiden Sie den Eintritt von Wasser in das Gerät.
Reinigen Sie das Gerät nicht mit einem Wasserschlauch.

Reinigung und Austausch der Filter

Alle Modelle verfügen über einen 3-fach Spezialfilter bestehend aus einem Grobstaubfilter, welcher von Zeit zu Zeit gereinigt werden muss und einem 2-fach Spezialfilter mit Aktivkohleschicht. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den 2-fach Spezialfilter mit Aktivkohleschicht mindestensomal pro Saison auszutauschen. Den 2-fach Spezialfilter konnen Sie im Fachhandel oder über unseren Kundendienst beziehen (siehe Abschnitt "Beschreibung des Zubehörs").

Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sieitte wie folgt vor:

Drücken Sie zum Öffnen der Gerätefront oberhalb des Markenschriftzuges "Siemens" auf die Front (Abb. 19, 1.). Der Mechanismus gibt die Tur frei und diese klappt nach vorne (Abb. 19, 2.). Ein Abnehmer ist nicht nötig, Denn die Front verfügt über einen Anschlag der verhindert, dass sie ganz herunterklappt.

Drücken Sie auf den Clip undziehen Sie den Filterrahmen aus seiner Halterung, Abb.21.Nehmen Sie den Spezialfilter aus dem Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb.20) unter flieBendem Wasser.Lassen Sie ihn vollständig trocknen,bevor Sie ihn wieder ins Gerat einsetzen.

Reinigung und Wartung

Abb. 20

Zum Einbau des Spezialfilters, setzen Sie diesenitte wie in Abb.22 dargestellt in den Filterrahmen ein.Danach setzen Sie den Filterrahmen wieder ins Gerat ein und schlieBen Sie die Geratefront.

Abb. 22

Achtung!

Setzen Sieitte jeweils nur einen Satz Filter (Grobstaubfilter ^+ 2-fach Spezialfilter) in das Gerat ein, da sich ansonsten die Kuhlleistung verringert und der Energieverbrauch erhoht.

Hinweise

Die Gerätefront verfügt über einen Anschlag, bis zu dem sie sich öffnet ohne ganz herunterzuklappen. Für eine größere Bequemlichkeit beim Säubern oder Wechseln der Filter konnen Sie die Gerätefront jedoch abnehmer. Verfahren Sie hierzuitte wie folgt:

1 Öffnen Sie die Gerätefront bis zum ersten Anschlag durch leichten Druck auf das Siemens Markenlogo.
2 Nehmen Sie die Gerätefront aus den Scharnieren an der Unterseite, Abb. 23 a.
3 Ziehen Sie die schwarze Sicherheitslasche aus der Führung an der Gerätevorderseite, Abb. 23 b.

Zum Einsetzen der Gerätefront gehen Sieitte folgendermaßen vor:

1 Führn Sie die schwarze Sicherheitslasche in die Führung an der Gerätevorderseite ein.
2 Positionieren Sie Gerätefront in den Scharnieren unter auf der Gerätevorderseite.
3 Schließen Sie die Gerätefront.

Reinigung und Wartung

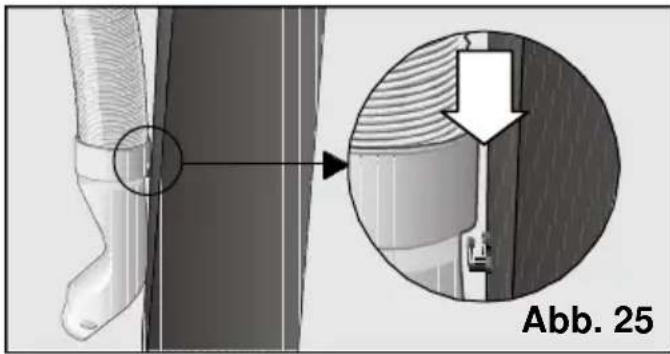

Lagerung des Gerätes am Ende der Saison

Am Ende jeder Saison ist es aus Platzspargrunden ratsam, den Abluftschlauch in die nachfolgend dargestellte Position zu bringen, Abb. 24. Den Schlauch dazu auf die Geräterückseite biegen und ihn wie in der Abb. 25 zu sehen, einhängen.

Vor der Inbetriebnahme zu Saisonbeginn

Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen.
Reinigen Sie bei Bedarf das Gehäuse und die Luftstein- und auslassöffnungen.

Allgemeine Hinweise zum Betrieb

Was tun, wenn ...?

... Das Gerät Funktioniert nicht ...

Überprüfen Sie, ob der Netzstecker eingesteckt ist.
Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist.
Stellen Sie am Thermostat eine niedrigere Temperatur ein.
... Das Gerät Funktioniert nicht, und die Kontrolleuchte für den Füllstand des Kondenswasserbehalters leuchtet auf ...
Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung").

... Das Gerät kühlt nicht genügend ...

Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").
Stellen Sie sicher, dass der Abluftschlauch in einem groBen Kurvenradius verlegt und nicht länger als 140 cm ist.
Überprüfen Sie, ob der Stopen auf dem Wasserablassschlauch steckt.
SchlieBen Sie geöffnete Fenster mit Hilfe des Fenstersaugers so welt möglich.
SchlieBen Sie Vorhange, Jalousien oder Rolläden, um die Sonneneinstrahlung zu soggering wie möglich zu halten.
... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ...
Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis.

Allgemeine Hinweise zum Gerauschpegel

... Das Gerät verursacht zu viel Lärm ...

Es konnen zwei Arten von Gerauschen auftreten. Normale Betriebsgeräusaue und unerwunschte Geräusaue, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Geräusaue beschreiben, damit sie leichter bestimmt werden konnen.

Normale Betriebsgeräusche

Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt.
Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich.
Ein leichtes Pfeifen entsteht, wenn das Kuhlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird.
Ein kurzes Klichen kann durch das Ein-oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein-und Ausschalten der Elektronik.

Leicht zu beseitigende Gerausche

Stellen Sie sicher, dass der Abluftschlauch korrekt angeschlossen ist.
Überprüfen Sie, ob Luftein- und -auslasse des Gerätes frei sind.
Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Höhe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräusauste entstehen.

Lassen Sie alle anderen Störungen bzw. Reparaturen durch einen fachkundigen Techniker beheben bzw. durchführren. Wenden Sie sich in thisem Fall an einen Vertragshandler oder an unseren Kundendienst.

Kundendienst

Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitt 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen" das Gerät nicht Funktioniert, verständigen Sieitte den Kundendienst.

Wenn Sie sich an unsere Kundendienststellen wenden, geben Sieitte den Geratotyp (E-NO) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerätes finden.

Garantiebedingungen

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für diese Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (№ 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler berufen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten - nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in

Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörheiten versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW)
transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden.
Instandsetzungen am Aufstellungssort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Esist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum uber.

1. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlagt, wird innerhalb der oben genommen Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geleiefert.

Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszheit vor.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Kundendienst / Garantiebedingungen / Technische Daten

1. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - sowie eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima-und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein

Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung

herausgegebenen Garantiebedingungen.

These konnen Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Technische Daten

Modell PA20001M
max. Kühlleistung (W)* 2000
max. Leistungsaufnahme (W)* 975
max. Entfeuchtungleistung (Liter / Tag) 38
Absicherung (A) 10
Energieeffizienzklasse* C
Einsatzgrenzen
- Kühlen (min./max. °C) 18 - 35
- Entfeuchten (min./max. °C)	18 - 35
(*) gemäß EN14511

Table of contents

Overwegingen die u bellen maar de Technische Dienst zullen besparen

Technische Dienst / Garantie / Technische Gegevens 132

Besuchen Sie uns im Internet:

http://www.siemens.de/hausgeraete
