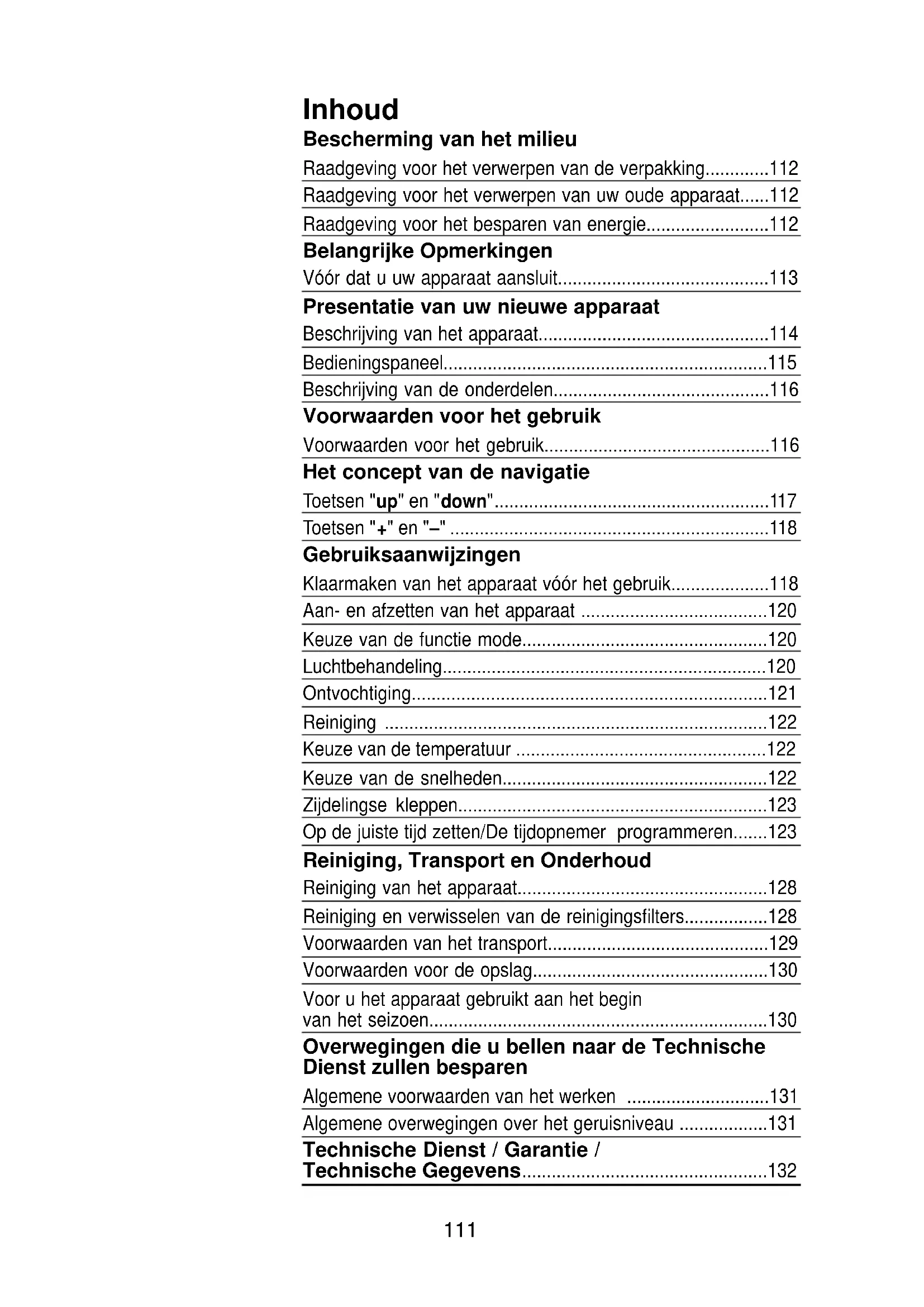

GEBRUIKSAANWIJZING PA 20001 M SIEMENS

Bescherming van het milieu

Raadgeving voor het verwerpen van de verpakking. 112

Raadgeving voor het verwerpen van uw oude apparaat.....112

Raadgeving voor het besparen van energia. 112

Belangrijke Opmerkingen

Vór dat u uw apparaat aansluit. 113

Presentatie van uw(AP)niewe apparatus

Beschrijving van het apparaat. 114

Bedieningspaneel 115

Beschrijving van de onderdelen. 116

Voorwaarden voor het gebruik

Voorwaarden voor het gebruik. 116

Het concept van de navigatie

Toetsen "up" en "down" 117

Toetsen "+" en "- 118

Gebruiksaanwijzingen

Klaarmaken van het apparatus voor het gebruik. 118

Aan- en afzetten van het apparaat 120

Keuze van de functie mode. 120

Luchtbehandeling 120

Ontvochtiging 121

Reiniging 122

Keuze van de temperatuur 122

Keuze van de snelheden 122

Zijdelingse kleppen 123

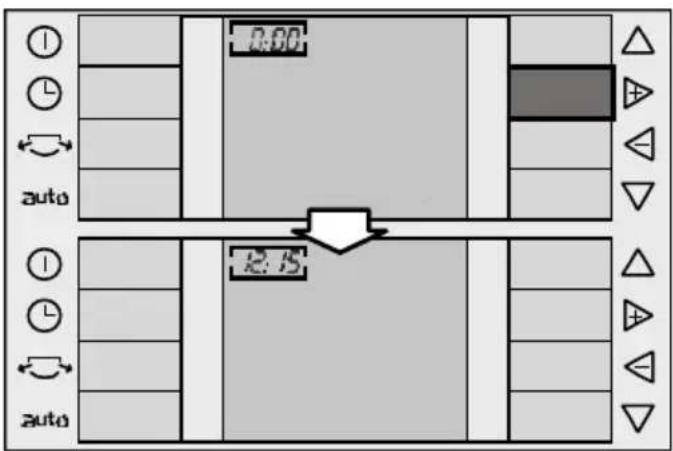

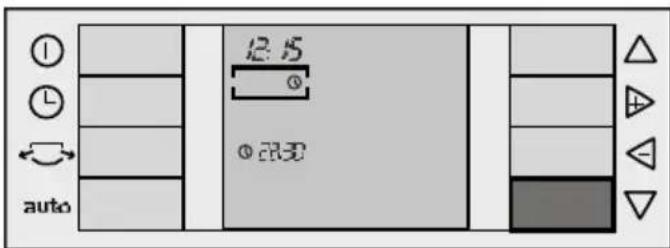

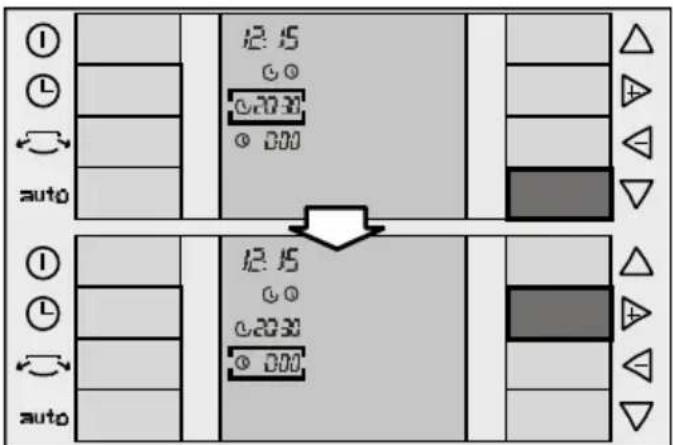

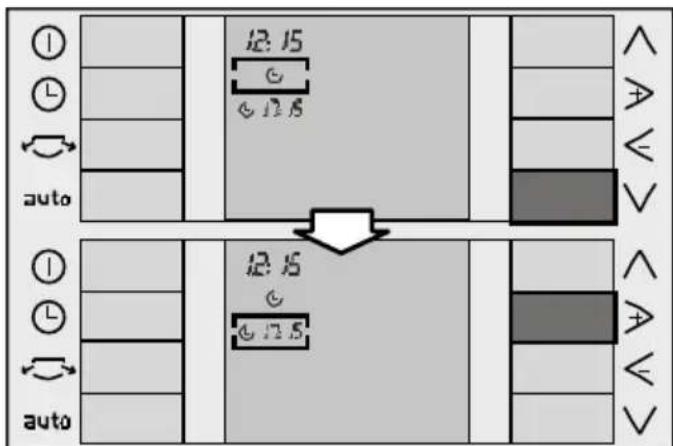

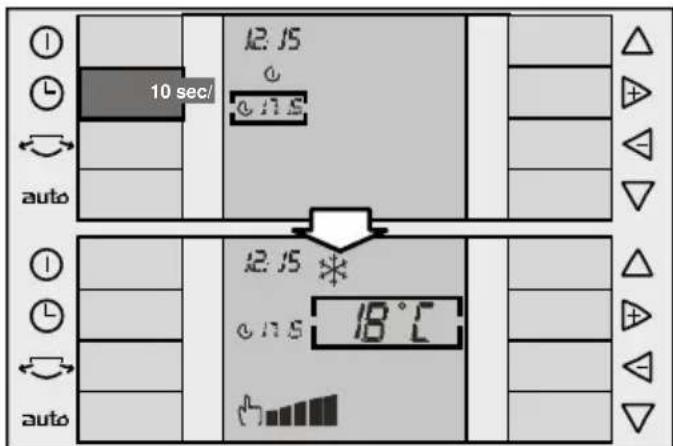

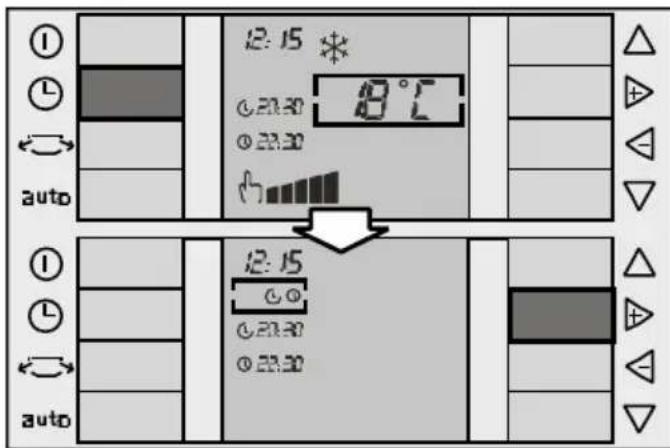

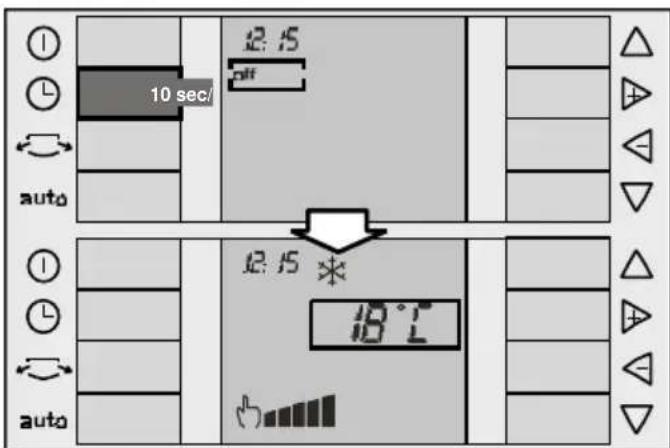

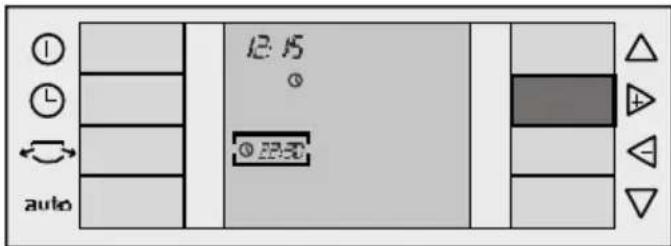

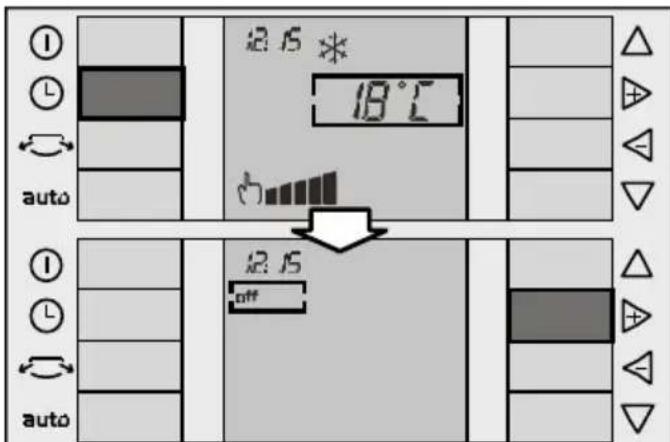

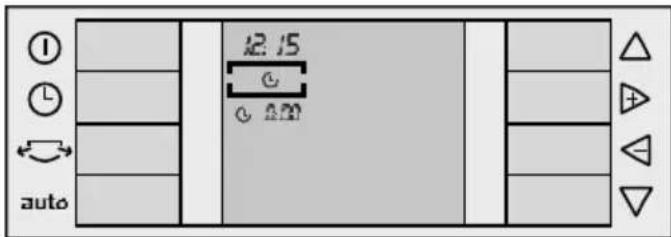

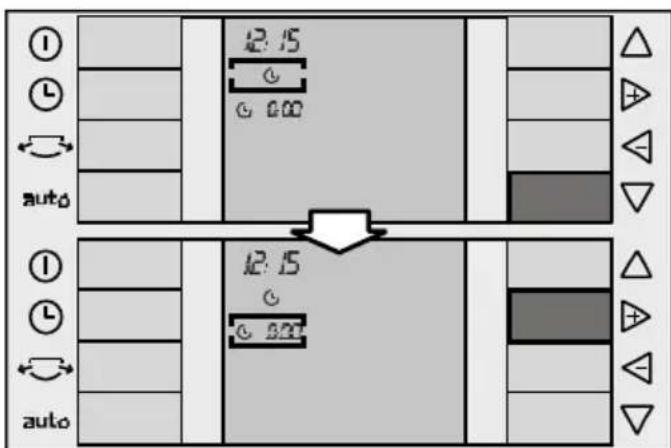

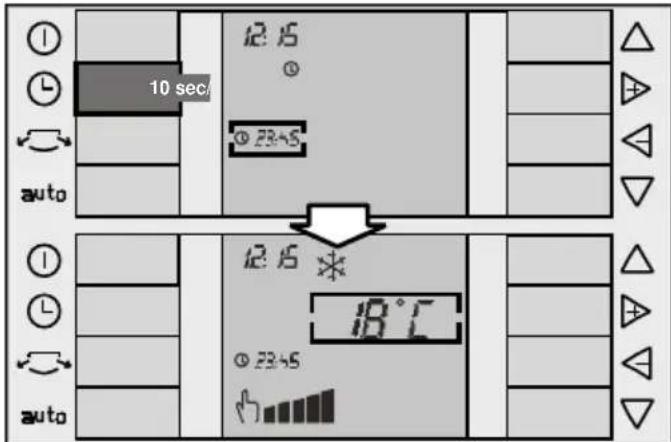

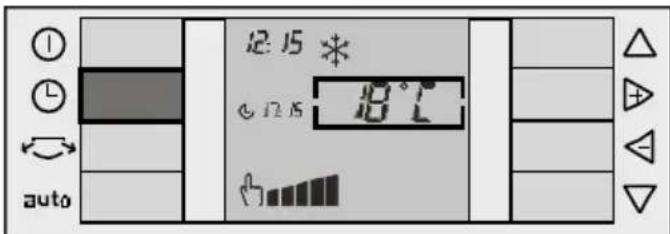

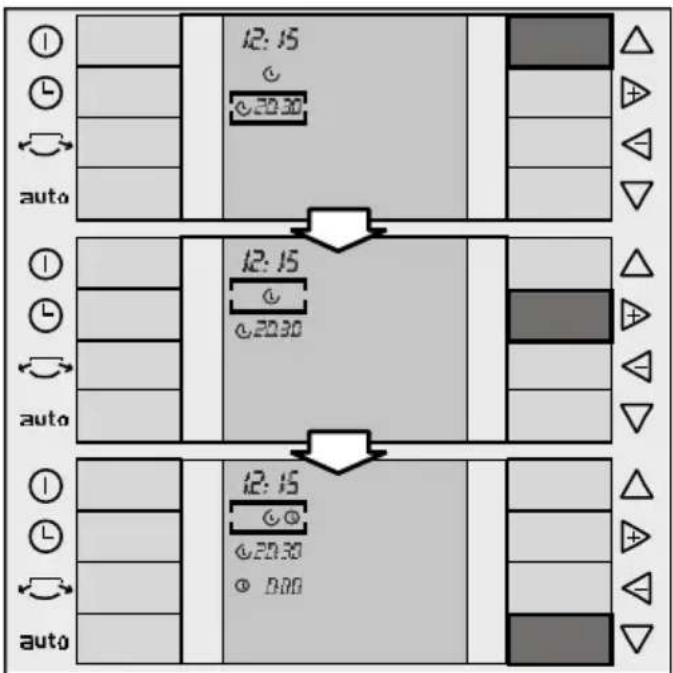

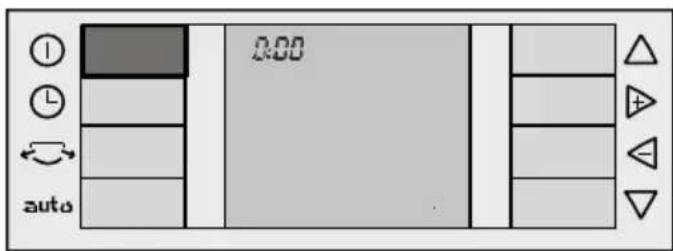

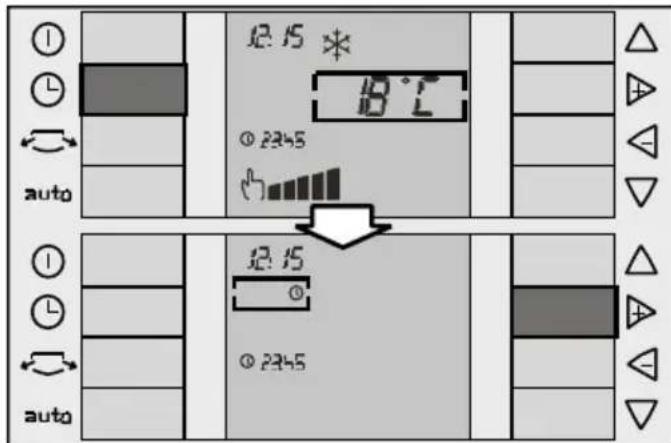

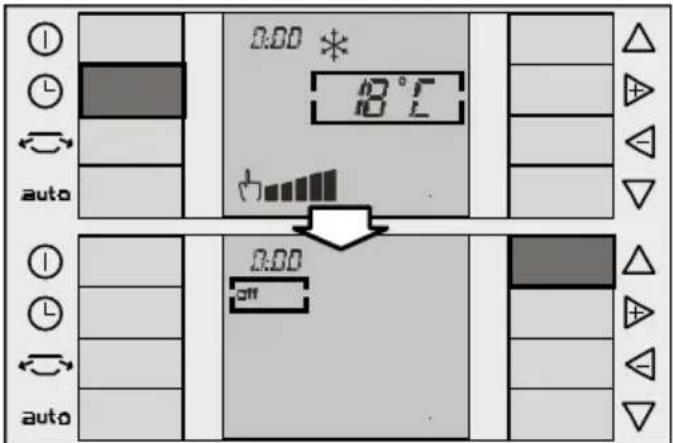

Op de juiste tijd zetten/De tijdopnemer programmeren.....123

Reiniging, Transport en Onderhoud

Reiniging van het apparatusat. 128

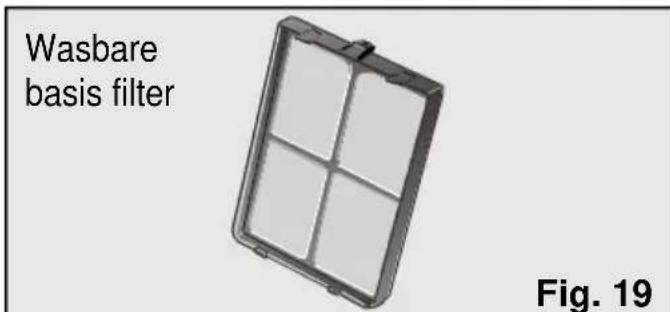

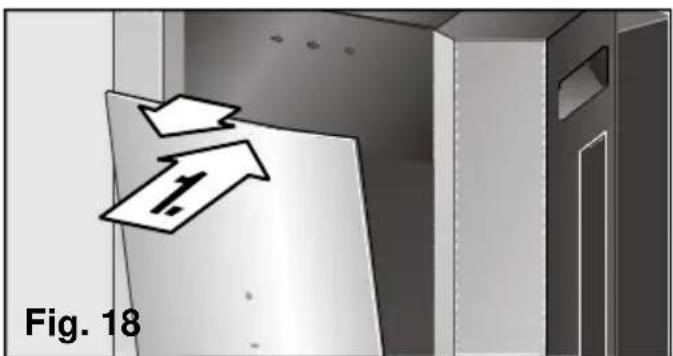

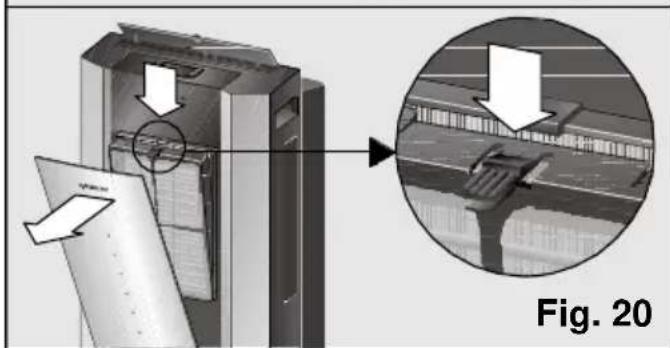

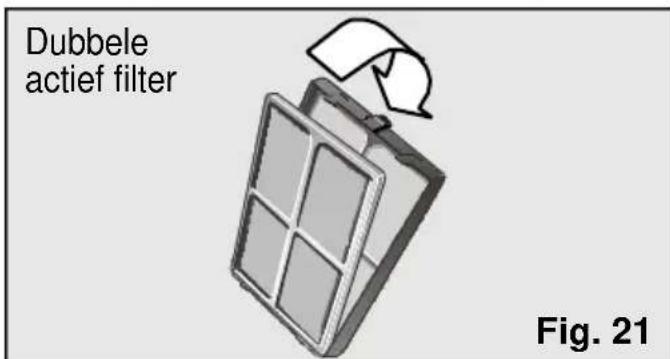

Reiniging en verwisselen van de reinigingsfilters. 128

Voorwaarden van het transport. 129

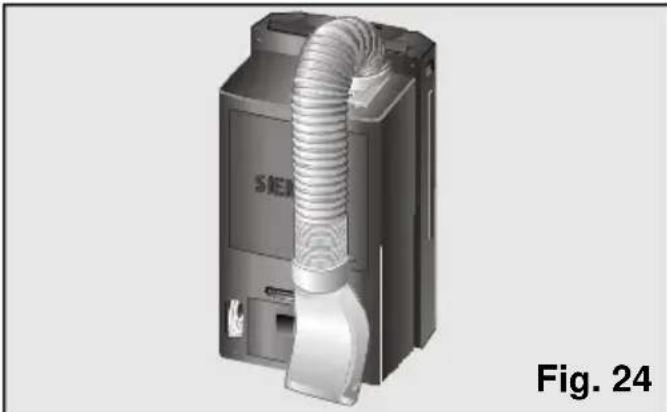

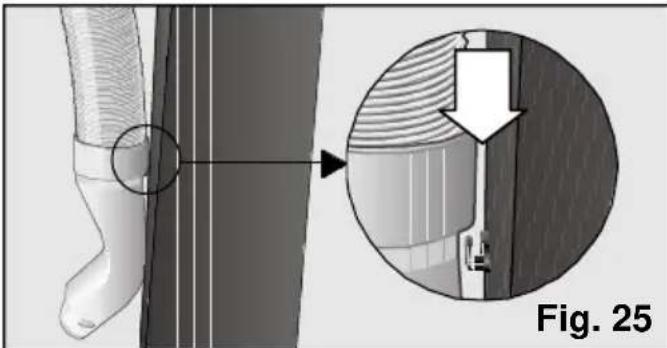

Voorwaarden voor de opslag. 130

Voor u het apparaat gebruikt aan het begin van het seizoen. 130

Algemene voorwaarden van het werken 131

Algemene overwegingen over het geruisniveau 131

Raadgeving voor het verwerpen van de verpakking

Ontzie het milieu bij het verwerpen van de verpakking van uw apparaat.
Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk (het karton worden gemaaakt van gebruikt papier) en+kunnen geregenererd worden.
Door recycleren van de verpakkingen, doet u mee aan een verminderd gebruik van grondstoffen en bovendien worden zodoende het volume van de vuilnisstortplaatsen teruggebracht.
Werk op doeltreffende wijze aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze waar voor maar deuchtst bijzijnde vuilnis ophaalplaats of, zo möglichk, stuur de verpakking terug maar de leverancier die u de apparaat verkocht heeft.

Raadgeving voor het verwerpen van uw oude apparaat

Haal het snoer uit het stopcontact en snij het snoer in stukken.
De apparaten hebben materiaal dat men kan recycleren, behalte ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmoseer kuren verontreinigen. Werk doelmatig mee aan de milieubescherming door u ervan te verzekeren dat uw oude apparaat gesloopt worden op een manier die het milieu ontziet. Breng het apparaat waar een officiele opsglaats ofaar eenplaats waar materiaal recyclet worden (uw gemeentedienst kan u informeren over de dichtst bijzijnde opsglaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht zijnde regels.
Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadgevingen voor het sparen van energieverbruik

Gedurende het gebruik zal uw apparaat energie gaan verbruiken, hetgeen een milieu effect oplevert. Men要去 proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen.

Zet het apparaat voor de luchtbehandeling af als u het Niet nodig heeft.
Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energia.
Plaats het apparaat zo ver mogelijk verwijderd van mogelijkke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht.
Zorg voor de juiste installmentie van het apparaat. Bij air conditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschemen, rolluiken of gordijnen voor oppervlakten van glas.
Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreiben worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimieren. In geval u gebruik maakt van onderdelen die het nodig makeen dat u gaten boort in muren of ramen raden wij aan dat u deze zo veel möglichk passend maakt en

Bescherming van het milieu

dat u de pakking afluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht maar binnen of�u buiten stroomt door de gaten.

Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u aan de aanwijzingen voor hetplaatsen van de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf "Klaarmaken van het apparaat voor het gebruik")
Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis.
Bij de ontluchting van warme lucht in het geval van schuiframen, gebruikt u het Beste het onderdeel dat voorkomt dat er warme lucht van buitenaar binnen stroomt, dit verbeterdt doelmatigheid.

Verifieer dat de verbindingen:tussen de ontluchtingsbuis en de moffen (uitlaatmof en verdelmof) goed zich. Zie"Mogelijkheden voor ontluchtingaar buiten".
□ Controller dat de diffuser zo geplaatst is dat het raam zo veel möglichk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen.
Verzeker uervaan dat de toevoer en de afvoer van lucht Niet verstopt zich. Houdt deze schoon en vrij van vuil, stof en vreeimde voorwerpen.
Houdt de filters van het apparaat goed schoon en zorg ervoor dat deze goed geinstalleelerd zich. (Zie "Reiniging en Onderhoud").
Laat het huis gedurende de zomer doortochten wanner de buitenlucht op+zijn fris is ('s morgens vroeg en gedurende de nacht).

Belangrijke opmerkingen

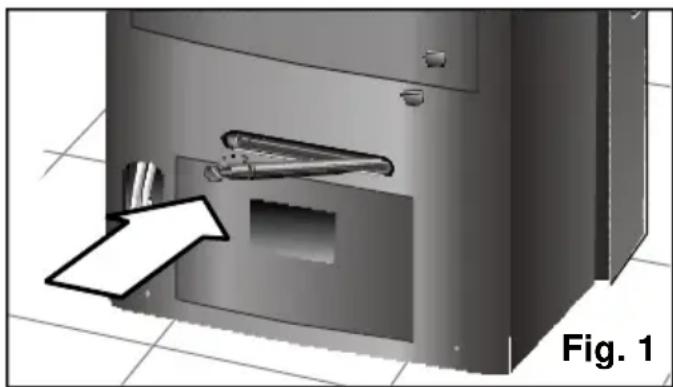

Voor het aansluten van uw apparaat

Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatatie, Niet alleen omtrent het gebruik maar ook over de veiligheid en het onderhoud.
Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventuele nuttig�n voor een andere gebruiker.
Zet nooit een beschadigd apparaat aan.
De montage en aansluiting van uw apparaat要去en overeenkomen met de van kracht zijnde normatief en de instructies voor demontage. Als men deze instructies Niet volgt, loopt men het risico de garantie te verliezen.
Onze apparaten komen overeen met de vigerende veiligheidsnormen. Alleen

gespecialiseerde competente vakmensen\ mogen de apparaten repareren. Het gaat om uw verilgheid.
Verzeker u ervan dat de dop voor de ontluchting goed vast zit, hij kan losgeraat质量问题 het transport, Figuur 1.

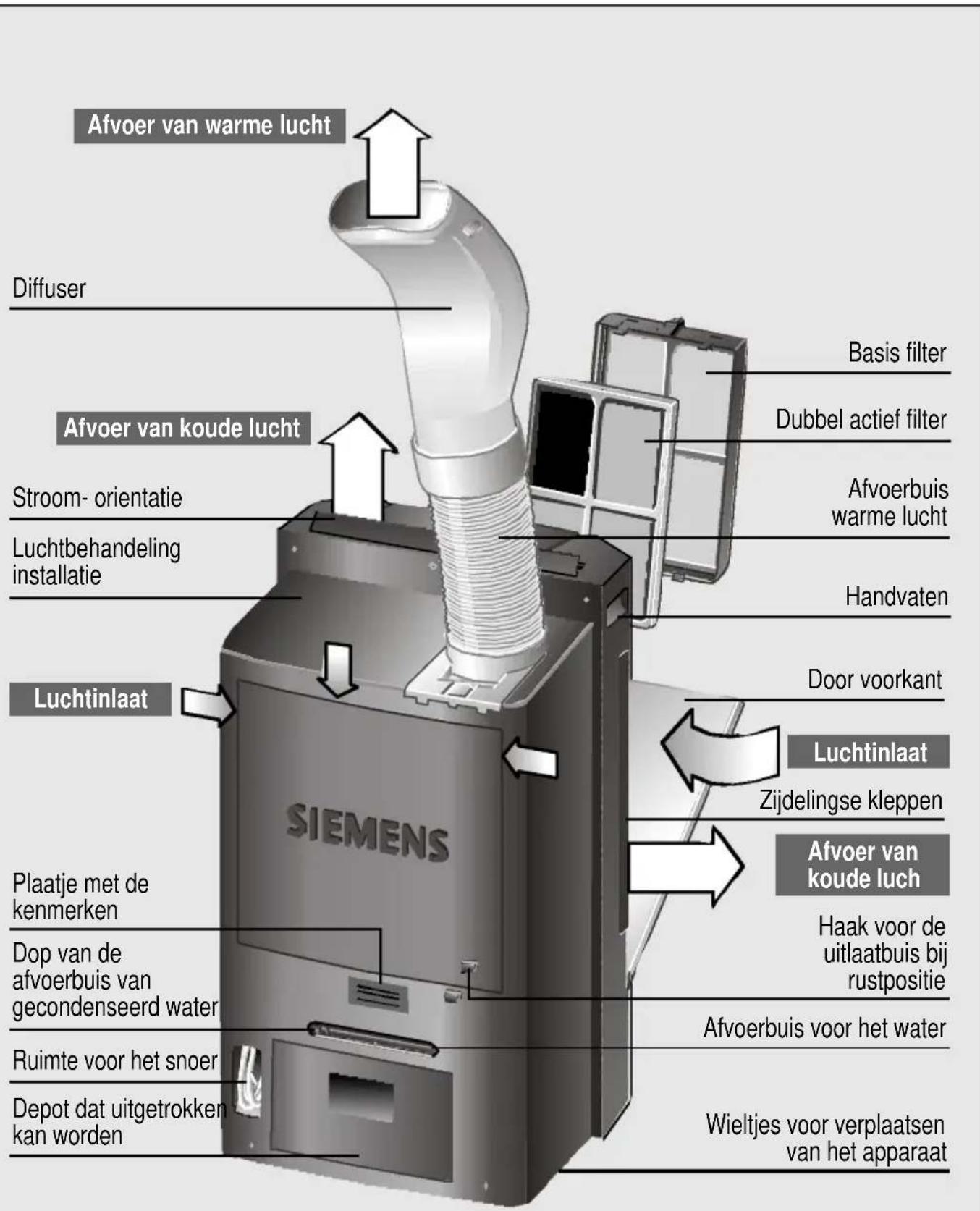

Beschrijving van het apparatus

Fig. 2

Presentatie van uw nieuwe apparaat

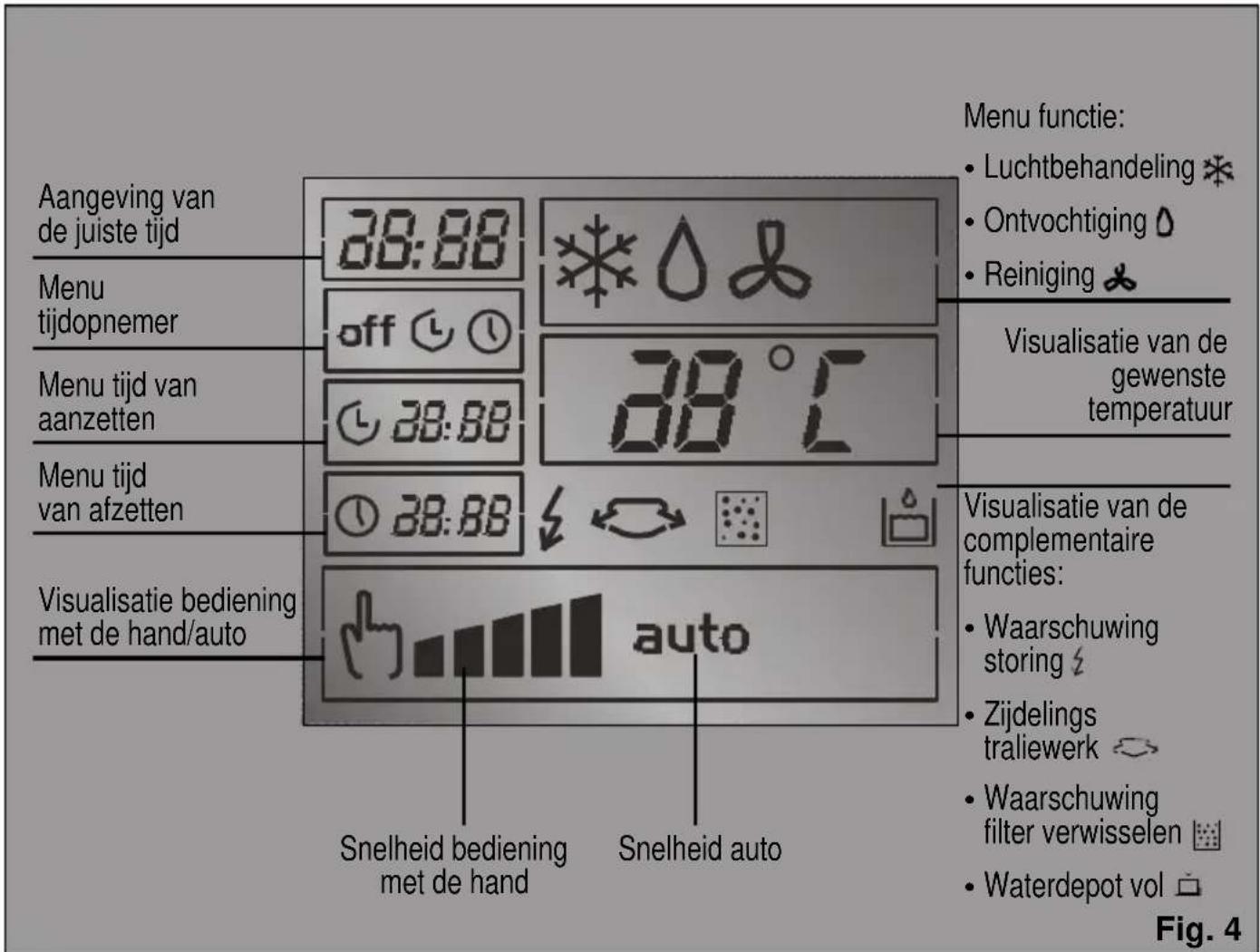

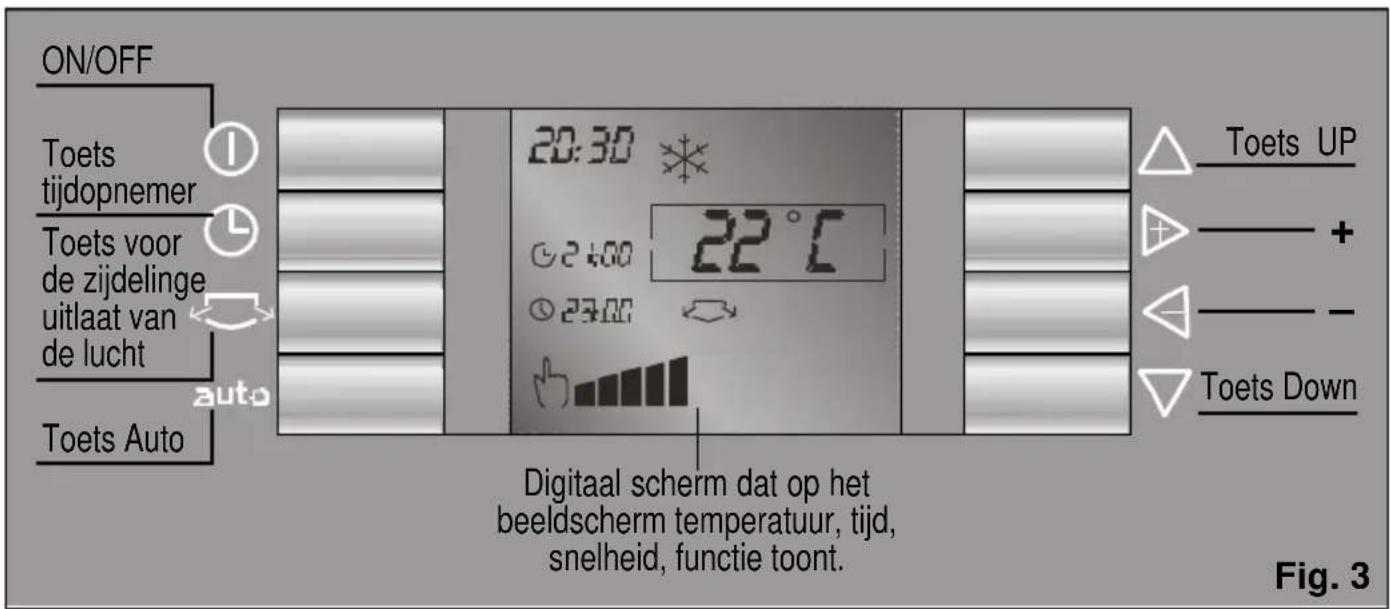

Bedieningspaneel

Beschrijving van de onderdelen

	Zuignap Actief Dubel Muurschuif / Gleuf balkon filter actief Raamschuif filter Gleuf raam Art. No: Art. No: Art. No: PA10000Z PA11000Z 9000060070
PA20001M	√	√	√/●	●	★
Afmetingen Ø muur max. (lang x 10,5 70 x 10 breed) cm.					205 x 10

Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd.
- Optionele onderdelen: Deze onderdelen(Int)kunt u kopen bij de officièle Dienst van het merk of bij de geautoriseerde leveranciers.
Optionele onderdelen: Deze onderdelen(Int)kunt u alleen bij de officièle Dienst van het merk kopen.

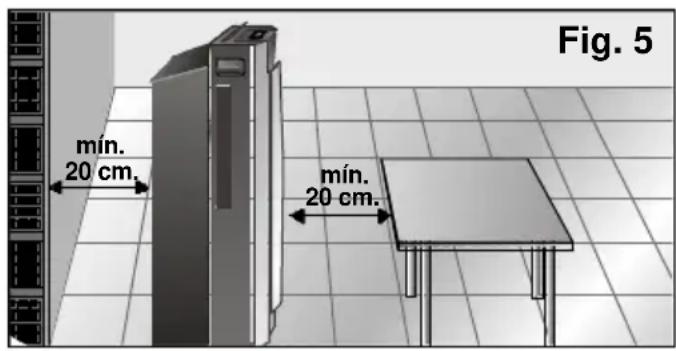

Gebruiksvoorwaarden

Gebruiksvoorwaarden

Dit huishoudelijk apparaat moet op 220/240 V en 50Hz aangesloten worden, met een stekker die geaard is.
Bescherming door middel van een langzaam werkende zekering van 10 A.
In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zich, een sectie hebben van tenminste 1,5mm^2 per klem en het mag Niet longer zich dan 25m
Het snoer dat op het net aangesloten worden beschikt over een opbergplaats aan dechterkant van het apparaat. Zie Fig. 2.
Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat Niet.
Voor de verilgheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig.5.

Opgelet!

Mocht het om de een of andere reden nodig zijn het elektrische aansluitingsnoor te verrangen door een/Neww snoer, mag dit alleen door geauthoriseerd personeel van de Officièle Technische Dienst gedaan worden.

Als het apparaat afgezet wordt en weeer opnieuw aangezet worden, za de compressor na ongeveer drie minuten weeer op gang komen. Dezeijd is nodig om de goede werkung ervan de garanderen. Vermijd direct contact met de lucht die via de afvoerbuis uitgeblazen worden.

Het navigatie concept

Het bedieningspaneel van uw apparaat is ontworpen om u het gebruik van het apparaat gemakkelijker te make. U要去 rekening honden met de volgende kenmerken.

Het navigatie concept van het apparaat is gebaseerd op het gebruik van de toetsen "up" en "down" (aar boven enaar beneden) om zich op het scherm te bewegen. De toetsen "+" en "-" (rechts en links) makeh het ons möglichk onsaar rechts enaar links te bewegen binnen de gekozen rechthoek. Deze rechthoek geeft de gekozen functie aan waarmee wij+kennenwerken. Om het navigatie concept better te begrijpen, zien wij hierna een voorbeeld.

Toetsen up en down

De toetsen "up" en "down" makeh het möglichk dat wij ons maar boven enaar beneden bewegen op het scherm.

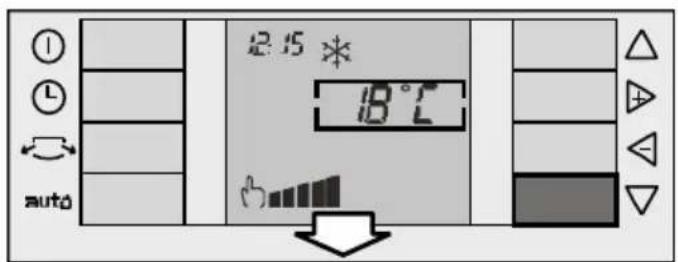

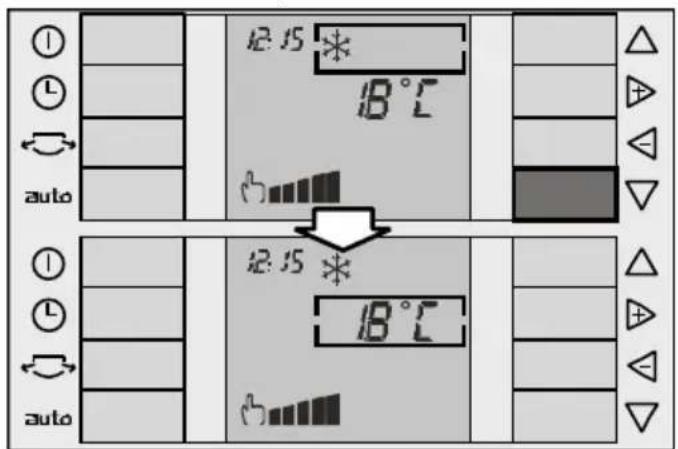

Toets "down" :

Wij gaan er van uit dat de begin situatie is zoals te zien is in het eerste figuur (de rechthoek bevindt zich op de optie functie wijze). Als wij op de toets drukken beweegt de rechthoek zich maar benedenaar de functie "Keuze temperatuur".

Als wij weer op de toets drukken gaat de selectie rechthoek maar beneden tot op de functie "Keuze spelheid".

Toets "up"

Het gebruik van de toets is precies hetzelfde als die van de toets , de rechthoek verplaatst zich nu alleen maar boven.

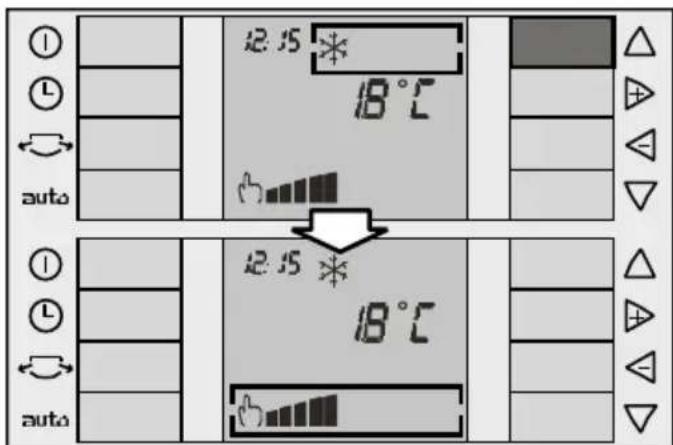

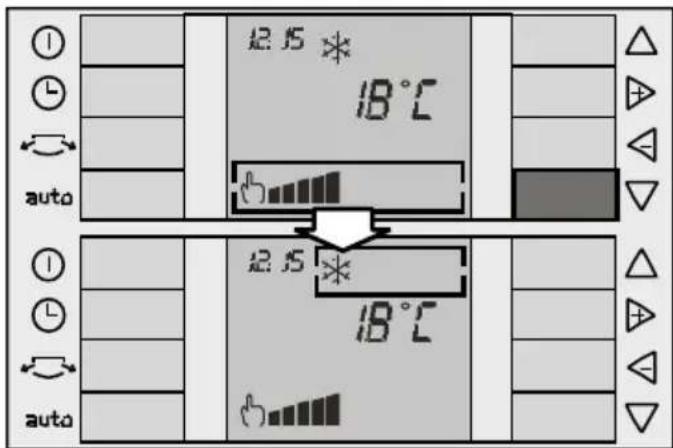

Cyclische Werking:

Het gebruik van beiden toetsen is cyclisch. Dat wil zeggen: als wij ons op de onderkant van het scherm bevinden en wij drukken opnieuw op de toets ▽ dan verplaatst de rechthoek zich maar de bovenkant van het scherm. Opdezelfde wijze, als wij ons boven aan het scherm bevinden en wij drukken op de toets △, dan verplaatst de keuzerechthoek zich maar de onderkant van het scherm.

Het navigatie concept

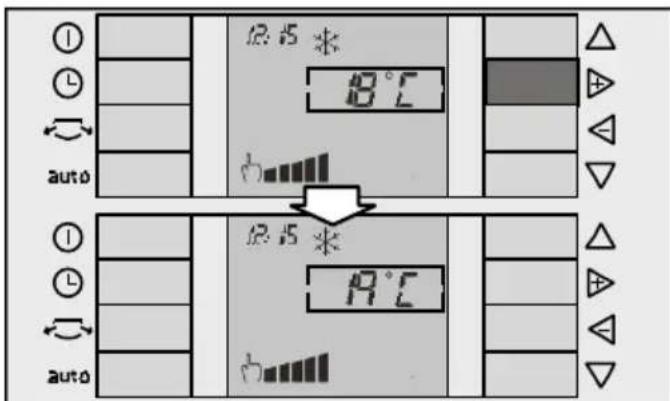

Toetsen + en -

De toetsen "+" en "-" makeh het ons maybek ons aan rechts enaar links te verplaatsen binnen de keuze rechthoek. Als de gekozen functie die van de temperatuur is, kunnen wij met de toetsen de temperatuur verhogen of verminderen , zoals te zien is in het volgende voorbeeld:

Gebruiksaanwijzing

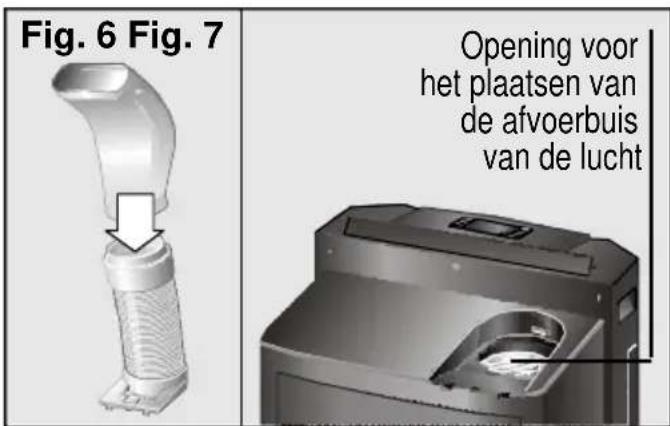

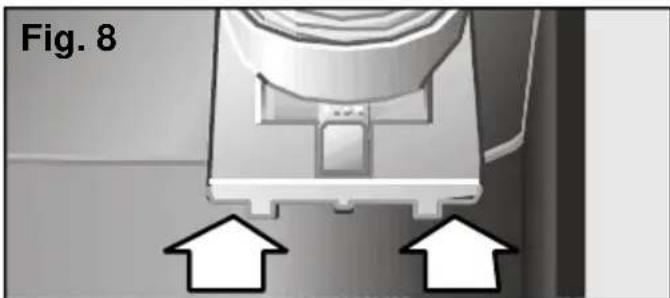

Klaarmaken van het apparatus voor het gebruik

Installatie van de afvoerbuis van de lucht.

Plaats de ontluchtingsbuis in de waarvoortbestemde ruimte die zich aan debovenkant aller in het apparaat bevindt. Figuur 7.

Om er voor te zorgen dat dit geheel goed in de ruimte vast komt te zitten moet u het mojie in het gat dat hiervoor aangebracht is doen glijden. (zoals de pijltjes van figuur 8 aanduiden).

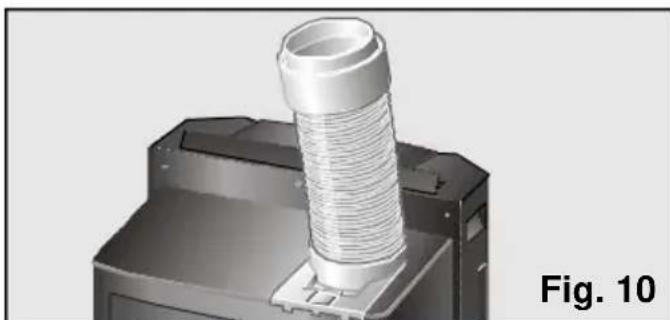

Als dit eenmaal gebeurd is, zet u de diffuusbuis op+zijn plaats, Figuur 6.

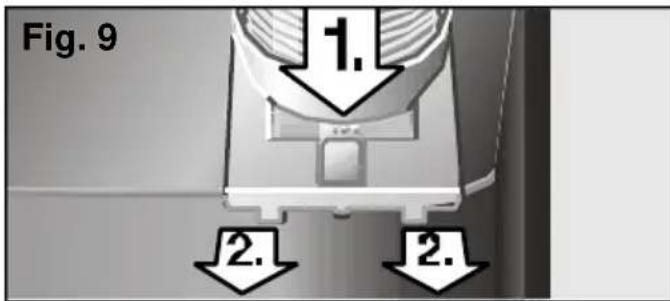

Om dit geheel uit het apparaat te verwijderen moet men drukken op het tongetje "Push", Fig. 9, 1. en het waar buiten lately glijden (Fig. 9, 2).

Installatie van de functie ontvochtig in reiniging.

Verwijder de diffuusbuis enzet de afvoerbuis van delucht op de in fig.10.aangegeven positie.
Mocht u dit wensen dan kurz u ook de ontluchtingsbuis geheel demonteren.

Installatie van de onderdelen voor het afvoeren van de lucht in de functie koeling.

Om de warme lucht af te voeren bestaat er een série onderdelen die dit gemakkelijker make. (zie de paragraaf "Beschrijving van de onderdelen").

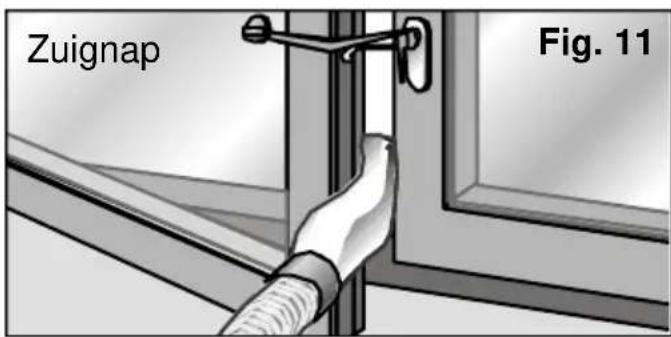

Installatie van de zuignap.

Open het raam een stukje en plaats de diffuusbuis:tussen de raampost en het kozijn.
Sluit het raam zo goed möglichk en zet het vast met de geleverde zuignap, Fig. 11.

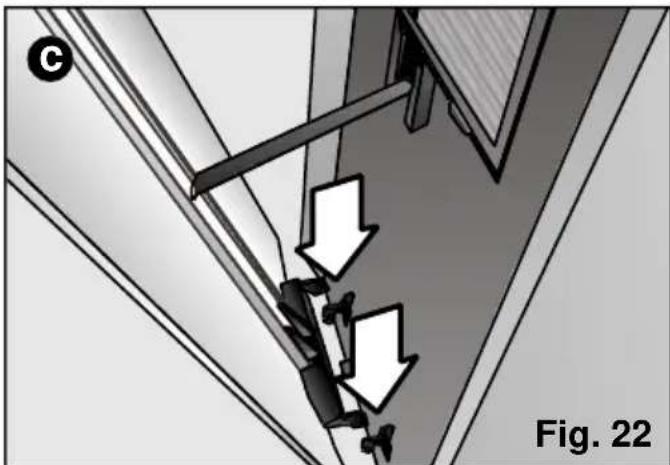

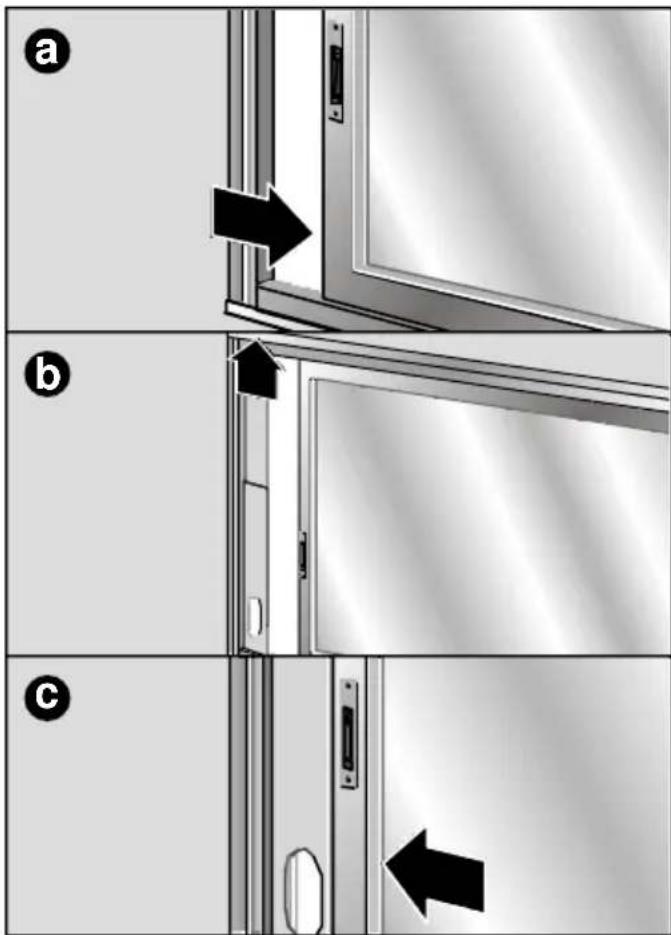

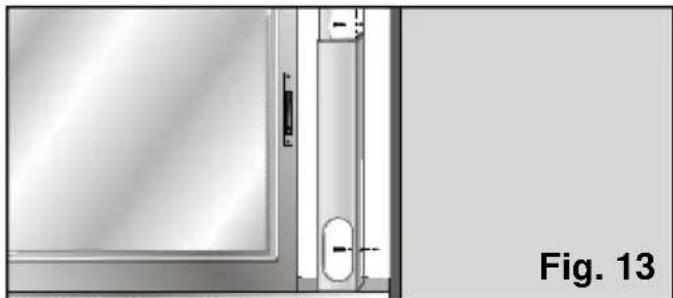

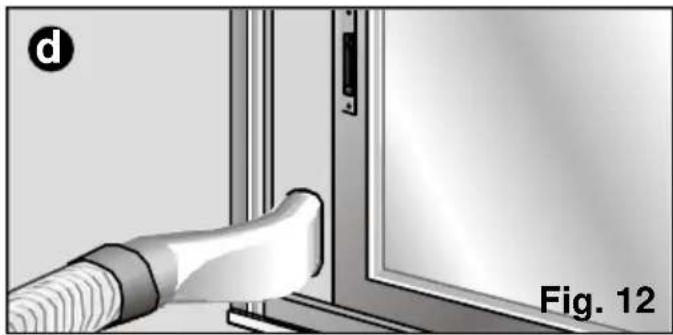

Installatie van de gleuf van het raam/balkon.

U kunt hiervoor ook het installatione onderdeel gleuf raam / balkon gebruiken. (Zie "Beschrijving van de onderdelen") dat bij dit apparaat geleverd worden, Fig. 12: a, b, c, d. Dit is zowel op horizontale als op verticale ramen te gebruiken.

• Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vast zetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Figuur 13.

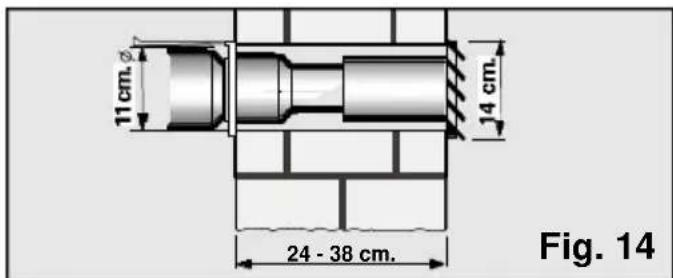

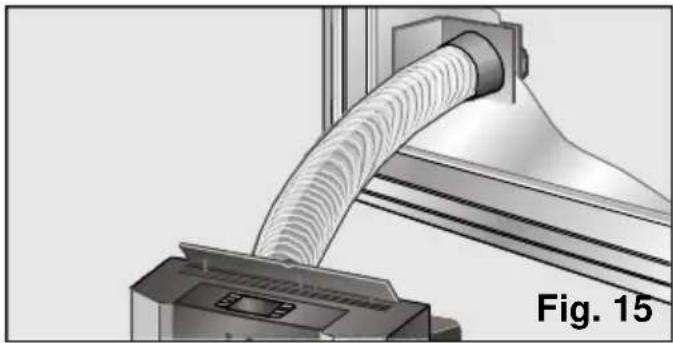

Vaste installation

Dit worden gedaan met behulp van het onderdeel muurschuif / raamschuif. Zie "Beschrijving van de onderdelen".

• Om de warme lucht af te voeren via de muur要去 een opening in de muur makeen voor hetplaatsen van de muurschuif, Fig. 14.

Verwijder de diffuusbuis en sluit de ontluchtingsbuis aan op het onderdeel.
In het geval dat het gaat om een vaste installmentie via een raam, gezruikt men alleen het transparante eindstuk van het onderdeel en moet er in het glas een opening gemaakt worden van 10,5 cm, Fig. 15.

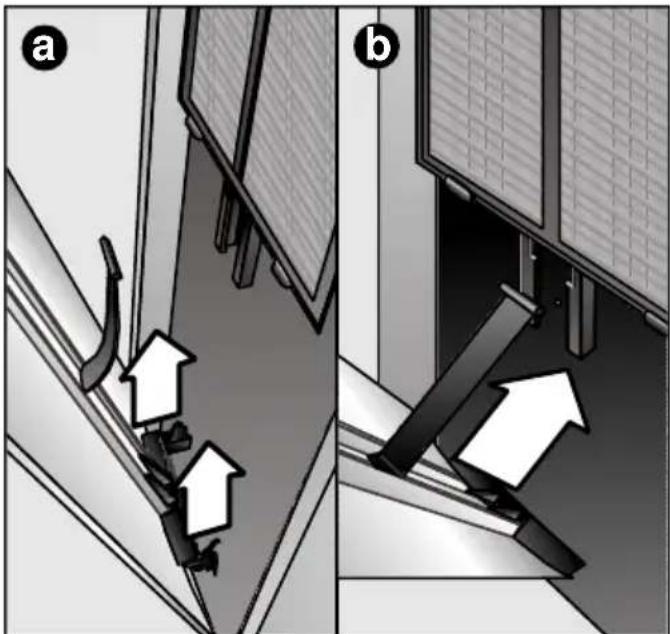

Opmerkingen:

Maak de afvoerbuis van de warme lucht Niet onnodig lang (grootste lenghte 140 cm).

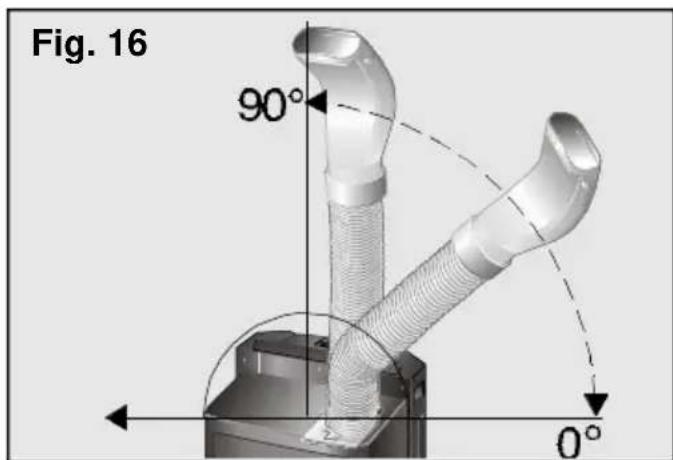

Bij hetplaatsen van de buis moet men kromme bochten voorkomen. Als men dit Niet doet, worden de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een verminding van het koelpotentieel en het rendement van het apparaat zou opleveren.

Om de maximale koeling en het laagste geluidsniveau te halen要去en wij u aanraden de afvoerbuis hoger teplaatsen dan de totale hoogte van het apparaat, Fig. 16.

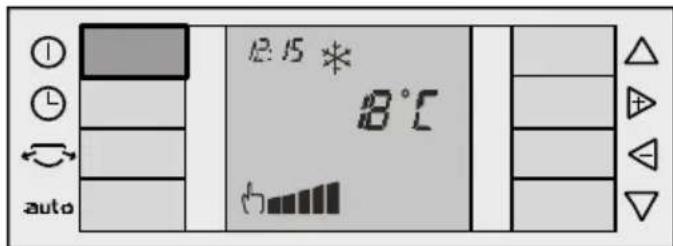

Aan- en afzetten van het apparaat

Om het apparaat in werkig te zetten drukt of op de toets "On" / "Off"①.

Let op!

Verzeker u er van dat het apparaat aangesloten is op het electrische net.

Selectie van de functie

U kunt in uw apparaat elke functie mogelijkheid die hierna beschreiben zal worden selecteren:

koeling*
ontvochtigng
reiniging

Plaats de rechthoek op de functie mode met behulp van de toetsen "up" en "downv (Zie "Het navigatie concept". Toetsen "up" en "down").

Met behulp van de toetsen "+" en "-" verplaatsen wij ons over de rechthoek en kiezen de gewenste functie (Zie "Het navigatie concept". Toetsen "+" en "-".

Luchtbehandeling

Met deze functie vermindert het apparaat de temperatuur van de omgeving tot op de door de gebruiker gewenste temperatuur. Tegelijkterijd worden de lucht in de kamer ontvocht en gereinigd, zodat men een aangenaam klimaat schept.

Sluit het apparaat aan op het electrische net.
Richt de afvoerbuis van de warme lucht\ aar buiten (zie de paragraaf "Klaarmaken\ van het apparaat voor het gebruik").
Verifieer dat de dop goed op de afvoerbuis van het water zit om te voorkomen dat het water maar buiten kan lekken en zo de steunoppervlakte nat zou make.

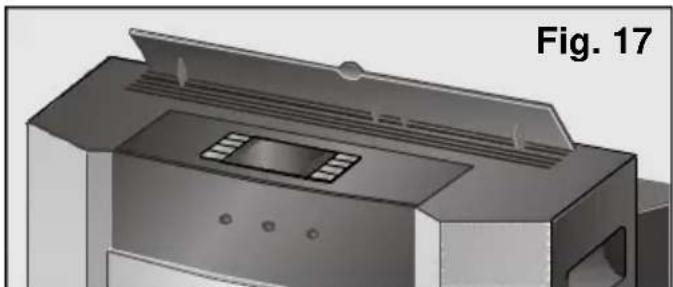

Til het lucht orientatieluiikje dat zich aan de bovenkant van het apparaat bevindt, op.

Fig. 17.

Zet het apparaat aan door te drukken op de toest "On".
Kies de functie luchtbehandeling (zie de paragraaf "Keuze van de functie").
- Selecteer de gewenste temperatuur, (zie paragraaf "Keuze temperatuur").
Kies de gewenste werkingsnelheid (zie de paragraaf "Keuze van de snelheid").

Gedurende de luchtbehandeling, verdamt een gedeelte van het resulterende condensatie water automatisch en worden samen met de afgevoerde lucht maar buiten geëvacueerd door de afvoerbuis van de warme lucht.

Als de vochtigheidsgraad erg hoop is, zal het apparaat water verzamelen in het depot dat zich aan de achterkant van het apparaat bevindt. Als het water een bepaald niveau bereikt verschijnt op het scherm het symbool uittrekbaar depot vol , hetgeen inhoudt dat het depot geleegd要去 worden. In dat geval slaat het apparaat af. Om dit uittrekbare depot te legen is het voldoende om op het handvat de drukken, het daarna voorzichtiguit het apparaat te verwijderen en het�n het zichs bijzijnde lozingsplaats te brengen om het te ledigen. Zodra het depot geleegd is en weeer op de juiste manier in het apparaat terugbezet is, verdwijnt het symbool van het scherm.

Let op!

Als u het apparaat weer aanzet na het depot geledigd te hebben, vergeet dan nicht het uittrekbare depot waar goed in het apparaat te zetten. Anders verdwijnt het symbol Niet van het scherm en zal het apparaat Niet werken. Wij herinneren u er aan dat u na het afzetten van het apparaat ongeveer drie minuten moet wachten voor dat de compressoreer in werkking treedt. Dit is dearend die nodig is om de goede werkking van uw apparaat te garanderen.

Ontvochtiging

Bij deze functie verminder het apparaat de vochtigheidsgraad van de omgeving.
Tegelijkterijd reinigt het de lucht in de kamer

om zodoende een aangenaam klimaat te scheppen.

Sluit het apparaat aan op het eleketrische net.
Plaats de afvoerbuis van de lucht zoals beschreiben is in de paragraaf "Klaarmaken van het apparaat voor het gebruik".
Til het orientatie luikje op dat zich boven op het apparaat bevindt.

Er bestaan twee möglichkheden om het gecondenseerde water te verwijdenen: via het uittrekbare depot en ook continu.

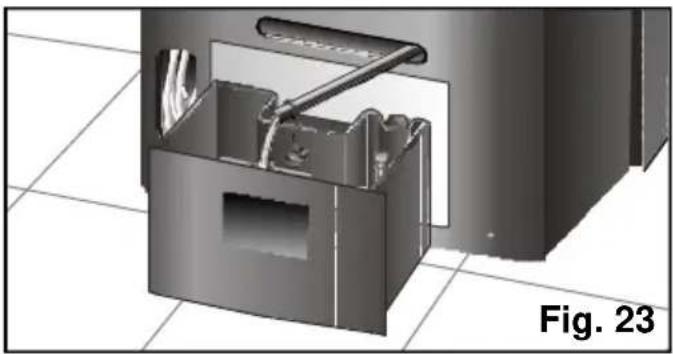

Ontvochtigen via het uittrekbare depot:

• Verifieer dat het uittrekbare depot op de juiste manier in het apparaat geplaatst is en dat de dop goed vast zit op afvoerbuis van het water om te voorkomen dat het water maar buiten lekt en de steunoppervlakte nat worden.
• Het water dat in het depot verzameld worden bereikt een hogeriveau. Zodra dit het maximale peil bereikt, verschijnt op het scherm het symbolDat symbolzal ook verschijnen als het uittrekbare depot Niet goed in de waarvoortestemde ruimte in het apparaat geplaatst is.
• In beiden gevallen moet u het depot uit het apparaat verwijderen en het water voorzichtig lozen op de zichtsbijzijnde geschikte plaats.

Continu Ontvochtigen

• Plaats een bakje onder de opening van de afvoerbuis van het water om het condensatie water op te vangen ozet de buis op een lozingsplaats.
• Verwijder de dop van de afvoerbuis van het water die zich aan de achterkant binnen in het apparaat bevindt. Bij deze manier van werken staat het apparaat Niet stil en waarschuwt ook Niet door middel van het symbolism dat het externe depot vol is.
• Kies de functie ontvochtiging (zie paragraaf "Keuze van de functie mode".
• Kies de slelheid van de functioneren. (Zie paragraaf Keuze van de slelheid)

Waarschuwingen

De hoeveelheid water verkreten door ontvochtigang kan oplopen tot 38 liter per 24 eer, afhankelijk van de omgeving.

De temperatuur verschijnt nicht op het scherm, zodate diesen gekozen of veranderd kan worden vrijden de mode ontvochtiging.

Let op!

Al u van functie verandert, mag u nicht vergeten de dop van de water afvoerbuis weever vast te schroeven. Anders zou het water weglopen zodra u het apparaat in werkung stelt.

Houdt er steeds rekening mee dat voor de werkking van het apparaat

de temperatuur in de omgeving 18^ C. of hoger moet+zijn.

In de mode ontvochtiging voert het apparaat warme lucht af door de ontluchtingsbuis. Dit is nodig voor een betere en meer doelmatige werkig van het apparaat in deze mode.

Reiniging

In deze mode worden de lucht binnen de kamer opnieuw in circulatie gebracht (ventilatie) en gaat door een reinigingsfilter (reiniging).

Het apparaat wordt geleverd met een basis filter en een dubbele actieve filter (zie "Reiniging en Onderhoud") gegen:

• Luchtjes en rook.
• Stuifmeel, bacteriën en stof.

Sluit het apparaat aan op het elektrische net.
Bevestig de afvoerbuis voor de warme lucht op de waarvoor bestemdeplaats (zie de paragraaf "Voorbereiding van het apparaat voor het gebruik ervan").
Til de orientatie klep van de lucht op die zich boven op het apparaat bevindt op.
Kies de functie reiniging 品 (zie de paragraaf "Keuze van de functie mode")
Kies de snugheid waarop het aparta gaat werken (zie de paragraaf "Keuze van de snugheid").

Waarschuwing

Wij raden u aan de filters onafhankelijk van de gekozen functie (luchtbehandeling, ontvochtiging, reiniging van de lucht) te installeren. Zodoende krijgt u een meer doelmatige reiniging.

Keuze van de temperatuur

Deze functie is alleen geldig in de mode luchtbehandeling. Plaats de rechthoek op het menu keuze van de temperatuur (zie Toetsen "up" en "down"). Met behulp van de toetsen "+" en "- verplaatst u zich tot u de gewenste temperatuur geseleeteerd heeft. (zie Toetsen "+" en "-").

Door te drukken op de toets "+" gaat de temperatuur omhoog, door drukken op de toets "-" daalt de temperatuur.

Het verschil in temperatuur dat u kuntkiezen gaat van 18^ tot 30^ , met stappen van 1^ . Als u de toets ingedrukt houdt, veranderen de graden met hogere snelheid.

Keuze van de snelheden

In uw apparaat=kunt u kiezen:tussen twee met de hand bediende snelheden (maximaal en geruisloos ) en een automatische autc snelheid. Afhankelijk van de omstandigheden in de kamer en van de door de gebruiker gekozen temperatuur, werkt de automatische snelheid:tussen maximaal en geruisloos.

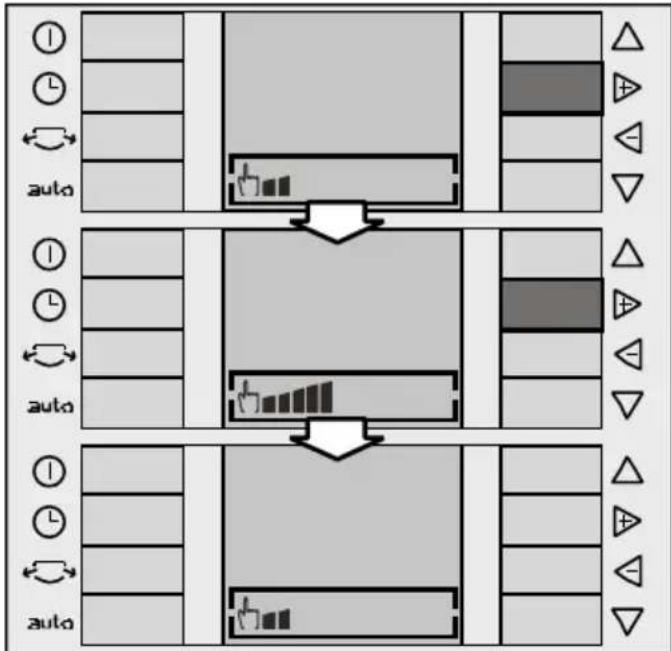

Met de hand bediende snelheden

Plaats de rechthoek op het menu keuze van snelheden (zie Toetsen "up" en "down") Met behulp van de toesten "+" en "- verplaatsten wij ons over het scherm tot de gewenste temperatuur geselecteerd is. (Zie toetsen "+" en "-). Op het scherm verschijnt het symbol met de hand, gevolgd door de temperatuur die de LASTE keer geselecteerd werk. Om de能力和 te veranderen:tussen maximaal en geruisloos is het voldoende op de toesten "+" en "-" te drukken.

Gebruiksaanwijzing

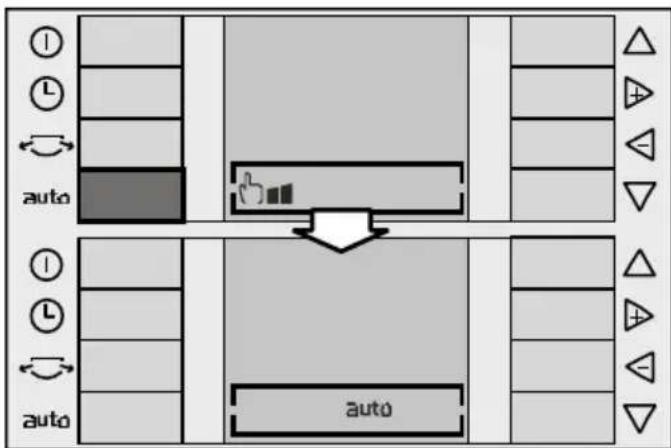

Automatische Snelheid

Om deze snelheid te activaren is het voldoende om de toets auto de drukken op het bedieningspaneel. In dat geval verdwijnt het symbool met de hand en verschijnt het symbool auto op het scherm.

Om de automatische snelheid waar te deactiveren drukt u opnieuw op de toets auto Op dat moment verddwijnt het symbol en het apparaat.gaat weeer werken op de met de hand bediende snelheid die erder gekozen was.

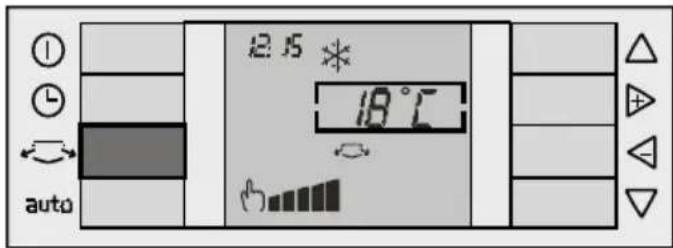

Zijdelingse kleppen

Uw apparaat beschikt aan de zijkanten over klepjes die u ook nog kurz gebruiken voor een betere distributie van de lucht.

Door te drukken op de toets zijdelingse klepjes gaan deze open begint hun functie. Op

het scherm ziet u het desbeteffende symbool. Voor het sluiten van deze kleppen drukt u weeer opdezelfde toest, het symbool verdwijnt van het scherm en de kleppen gaan zicht.

Deze extra möglichkheid kan bij alle functies gebruikt worden: luchtbehandeling, ontvochtiging en reiniging.

Als u het apparaat uitzet door middel van detoets "Off"gaan de kleppen automatisch dicht.

Als de kleppen open stonden voor dat u het apparaat afzet, gaan ze weer open zodia u het apparaat wee in werk stelt.

Op de juisteijd zetten / Programmeren van deijdopnemer Op de juisteijd zetten

De eerste keer dat u het apparaat op het electrische net aansluit ziet u alleen de tijd (in formaat 24uur) aan de linkerkant boven op het scherm. Standaard flickkert er dan 0:00uur.
Voor het programmeren van de tijd要去 u het apparaat aanzetten verwijl u op de toets "On" ① drukt. Als er tussen de programmatie/het op de juiste tijd afstellen op uw apparaat en de volgende handeling meer dan 10 sekonden verstreijken za het scherm automatisch teruggaanaar het hoofdmenu en ziet u de functies die als standard instelling bij het verlaten van de fabriek vastgesteld zichn of u ziet de functies die u zich de LASTE keer geselecteerd heeft.

Gebruiksaanwijzing

Druk op de toets "Timer". De rechthoek verschijnt in het menu tijdopnemen met de LASTe geselecteerde functie (standaard verschijnt de functie "Off").

Met behulp van de toets "up"plaats u de rechthoek op de gewensteijd. Deze kurz u veranderen met de toetsen "+" en "-". Ledere keer dat u op een van de toetsen drukt stijgt o daalt de temperatuur een minuut. Als u de toets ingedrukt houdt, gaan de minuten sneller veranderen.

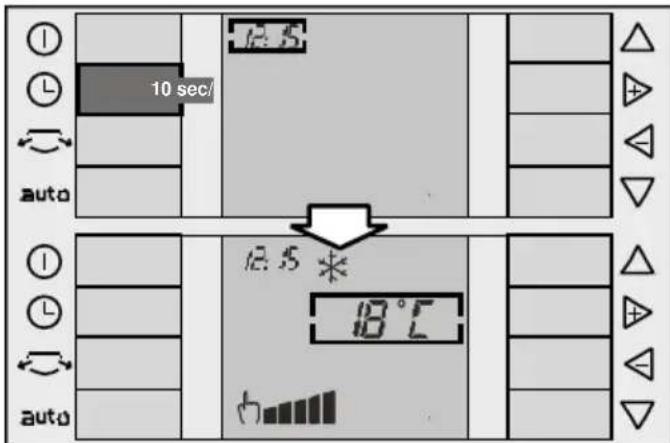

Door druken op de toets "Timer", of na 10 sekonden zonder op een enkele toets gedrukt te hebben worden dearend in het geheugen opgeslagen en op het scherm ziet u weer het hoofdmenu.

Programmeren van de tijdopnemer

Om de hijd van aan- en afzetten te programmeren is hetoodzakelijk dat het apparaat aan staat en bovendien gelijk gezet is.

U drukt op de toets "Timer", om u te kuren bewegen over het menu tijdopnemer. Door te drukken op de toets "+" van het menu tijdopnemer kurz u de verschillende functies die uw apparaat ter beschikking stelt programmeren. Het zijn de volgende functies:

• "Off"①: apparaat Niet geprogrammeerd.
  "Start":ijd waarop het apparaat in werkig gesteld worden.
  "Start"/"Stop":programmeren van het moment dat het apparaat gaat werken en weer afgezet worden.
  "Stop":programmeren van het moment waarop het apparaat stop gezet wordt.

Programmeren van de aansluiting op "Start"

Druk de toets "Timer", in om het pijtje op het menu tijdopnemer teplaatsen.

Selecteer met de toetsen "+" en "-" de functie "Start" (zie Toetsen "+" en "-").

Met de toets "down" (zie toetsen "up" en "down") gaat het pijtjeaar het menu tijd van aanzetten. Als het waar eenmaal staat, kurz u dan met behulp van de toetsen "+" en "-" de geprogrammeerde tijd maar wens veranderen.

Deze veranderingen gebeuren met tussentijden van 15 minutes.
Voor het opslaan in het geheugen van de tijd die u geprogrammeerd heeft voor de in werk stelling van het apparaat drukt u op de toets "Timer" of wacht u 10 sekonden zonder op een toets te drukken.
Op het scherm verschijnt nu deijd die u geprogrammeerd heeft bij het desbetreffende symbol (in dit geval het symbol "Start" en de vooraf geprogrammeerde functies.

Programmeren van de aan- en afzetten van het apparaat "Start" / "Stop".

Druk op de toets "Timer" 心 om het pijtje op het menu tijdopnemer teplaatsen. Als standard instelling verschijnt nu de LASTe geprogrammeerde functie.

Kies met behulp van de toetsen "+" en "-" de functie "Start" (zie Toetsen "+" en "-").
Met de toets "down" (zie toetsen "up" en "down") daalt het pijtje maar het menuijd van starten. Hier vandaan verandert u met behulp van de toetsen "+" en "-" de te programmerenijd totdat u de gewensteijd gezonden heeft.

Gebruiksaanwijzing

Door opnieuw de toets "up" in te drukken gaat het pijltje maar het menu tijdopnemer. Met de toetsen "+" en "-" kiezen wij nu de functie "Start" / "Stop". (Zie Toetsen "+" en "-").

Met de toets "down" verplaatst u het pijltje waar het menuijd van afzetten. Met behulp van de toetsen "+" en "- " verandert u dieijd tot dat u de juiste gewensteijd vastgesteld hebft.
De tijd worden met tussenpozen van 15 minutes veranderd.

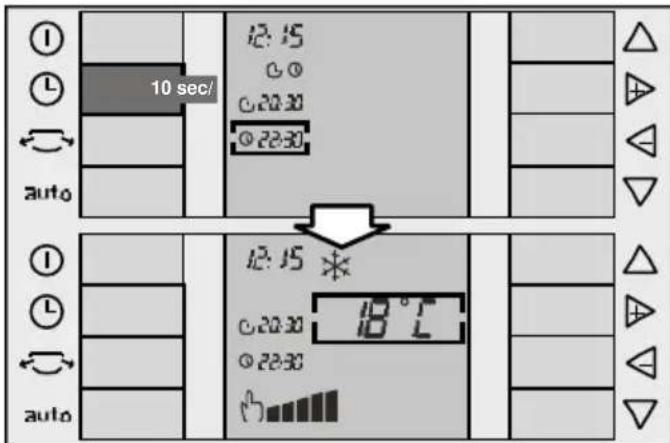

Om deijd van aanzetten/afzetten op te slaan in het geheugen drukt u de toest "Timer", in of wacht u 10 sekonden zonder op een enkele toets de drukken.
Op het scherm verschijnt de geprogrammeerdeijd.

Programmeren van het afzetten van het apparaat "Stop".

Druk de toets "Timer", in om het pijltje op het menu tijdopnemer teplaatsen. Standaard verschijnt de LAST geprogrammeerde functie.

Met de toetsen "+" en "-" kiest u de functie "Stop" (zie Toetsen "+" en "-")

Met de toets "down" (zie Toetsen "up" en "down") daaltje het pijltje maar het menu afzetten. Van waaruit verandert u met behulp van de toetsen "+" en "-" dearend van afzetten tot u het gewenste moment gekozen heeft.
De tijd verandert met tussentijden van 15 minutes.

Gebruiksaanwijzing

Om de geprogrammeerdeijd voor het afzetten van uw apparaat in het geheugen op te sloan drukt u de toets "Timer", in of wacht u 10 sekonden zonder op een toets te drukken.
Op het scherm verschijnt deijd die u geprogrammeerd heeft.

Afzetten van de tijdopnemer.

Druk de toets "Timer", in om zo het pijlje op het menu tijdopnemer teplaatsen. Als standard instelling verschijnt de LAST geprogrammeerde functie.

Met behulp van de toesten "+" en "-" kiest u de functie "Off".
Door het indrukken van de toets "Timer" of door 10 sekonden te wachten zonder op een toets te drukken worden de tijdopnemeruitgeschakeld. Op het scherm verschijnt nu geen geprogrammeerdeijd.

De geprogrammeerde waarden en functies van de tijdopnemer blijven actief, de desbetreffende verrichtingen herhalen zich dagelijks op de vastgestelde tielden, tot dat deze uitgeschakeld of geannuleerd worden, zoals hiervoor besproken is.

Reiniging van het apparatus

Voor de veiligheid raden wij u aan het snoer van het apparaatuit het stopcontact te halen,voordat u het apparaatGaat schoonmaken.
U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel.
Gebruik nooit heet water (warmer dan 40^ ), bleekmiddel, benzine, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt.
Maak het apparaat Niet met een waterslang schoon.

Schoonmaken en verwisselen van de reinigingsfilters

Om de reinigingsfilter te kennen verrangen moet de Voordeur van het apparaat geopend worden (u hoeft de deur Niet te verwijderen), het is voldoende deze zachtjes waar voren de duwen. De deur gaat open tot aan een veiligheidslimiet zonder te vallen, Fig. 18.

Alle modellen beschikken over een basis filter die na verloop vanijd gereinigd moet worden, Fig. 19. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter UIT de houder te halen, Fig.20.U wast de filter met stromend water, droegt de filter en zet hem weeop+zijn plaats terug.

Deze modellen haben ook een dubbele actieve filter die geplaatst is in de basisfilter, Fig. 21.

Om doelmatig te zichen moeten deze elk jaar verwisseld worden of wanner op het scherm het symbool "waarschuwing verwisselen van filter" verschijnt.

(Deze onderdelen=kunt u kopen bij de Officièle Dienst van de Fabrikant of bij geauthoriseerde dealers).

Als de filter eenmaal verwisseld is moet u tegelelijk tijd op de toesten "+" en "-" drukken om het symbool van het scherm te doe den verdwijnen. Het verdwijnen van dit symbool houdt in dat de filter weeer operatif is.

Installatie van de dubbele actieve filter.

Haal de basis filter uithet apparaat, Fig.20.
Verwissel de dubbele actieve filter met een neue in de basisfilter, zoals te zien is op Figuur 21.

Installer deze set in het apparaat waar bij de onderste veertjes overeen要去en komen met de openings die zich aan de voorkant van de behuizing van het apparaat bevinden terwijl u drukt op de bovenste clip tot u "click" hoort, hetgeen betekent dat het geheel goed opplaats zit.
Sluiten van de voordeur van het apparaat.
Plaats alleen een set filters op de steun om het koelingpotentieel te bewaren.

Opmerking

Om te voorkomen dat de Voordeur van het apparaat kan vallen en zo lichamelijke en of materiele schade kan opleveren, beschikken deze modellen over een zekerheitslimiet die het openen van de deur tot aan deze limiet beperkt. Om het schoonmaken of verwisselen van de filters gemakkelijker te make, bestaat ook de mogelijkheid de deur van het apparaat te verwijderen (u要去 dan flink de deur maar u toe trekken). In dit geval, of wanner om een andere reden de deur van de juiste plaats verwijderd is, moet u het volgende doen om het deurtje wee goed op+zijnplaats te krijgen:

1^ Til de deur op totdat u hem losmaakt van de steunen aan de onderkant, (Fig. 22: a).
2^ Plaats de plastic clip in de gleuf aan de voorkant van het apparaat (in de vorm van een T) en LAST deze maar beneden glijden tot aan de veiligheidslimiet, (Fig. 22: b).
3^ Plaats de veertjes die zich aan de onderkant van de deur bevinden in de waarvoort bestemde opening aan de voorkant van het apparaat, doe dat voorzichtig om te voorkomen dat de plastic clip die u al op zijnplaats gezet heeft waar los LAST, (Fig. 22: c).

Als u alle vorige punten gevolgd heeft, verzeker u er dan van dat de deur goed vast zit en nicht valt als u hem waar open doet. (De deur gaat open tot aan de veiligheidslimiet). Mocht dit Niet het geval zichn, volg dan opnieuw de punten 1^ en 2^

Condities van het transport

Het apparaat beschikt over wieltjes die het transporteren gemakkelijker make. Mocht het nodig zijn, dan kut u het apparaat schuin honden om het verplaatsen gemakkelijker te make. In dat geval is het aan te radentenminste een uur te wachten voor u opnieuw het apparaat aanzet.

Eerst moet u het gecondenseerde water dat zich in het interne depot bevindt lozen door de afvoerbuis van het water uit de waarvoor bestemde ruimte halen en de dop (Figuur 23) los te schroeven om het water te+kunnen lozen. Hiervoorplaatst u een bakje (of het uittrekbare depot van het apparaat) bij de uitlaat van de afvoerbuis om het gecondenseerde water op te vangen

Reiniging en Onderhoud

of u zet de buis op de dichts bijzijnde lozingplaats. Als het depot eenmaal leeg is, moet u Niet vergeten de buis en de dop weeer op hun plaats terug te zetten.

Voorwaarden voor het opslaan

Aan het einde van elk seizoen, en om te voorkomen dat het apparaat te veel ruimte in beslag zou nemen,要去 u de ontluchtingsbuis op de positie rust plaatsen.

Hiervoor buigt u de buis maar de achechterkant van het apparaat en maakt deze vast aan de diffusie haak, Fig. 24 en 25.

Voor het in gebruik stellen aan het begin van het seizoen

Maak de luchtfilter schoon.
Daarna maakt u zo nodsig de bedekking en het traliewerk schoon.

Algemene werkingscondities

Wat te doe n als ? ...

... het apparaat Niet werkt ...

Verzeker u ervan dat de stekker in het stopcontact zit.
Ga na of er elektriciteit is en of de stop nicht doorgeslagen is.
Stel dethermostat af op een lagere temperatuur.

... het apparaat werkt nicht en symbol dat aangeeft dat het depot van het condensatie water vol is verschijnt op het scherm ...

Plaats het apparaat op een platte oppervlakte. Als het symbol zichtaar blijft op het scherm, leeg dan het depot van het apparaat. Ga na of dit depot op de juiste stand geplaatst is. (Zie de instructies bij "Luchtbehandeling").

... het apparaat koelt de lucht nicht voldoende ...

□ Controller of de verbindingen van de afvoerbuis van de warme lucht goed+zijn.
Verzeker u er van dat de baan van de afvoerbuis nicht te krom is en dat de buis nicht langer is dan 140 cm.
□ Controller of de dop van de afvoerbuis van het water goed op de buis zit.
Installer de zuignap zodate opening in het raam zo Klein möglich is.
Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen.

... op het scherm het symbol storing versuschijnt ...

Neem contact op met een geauthoriserde dealer, de klantendient of met het netwerk van de Technische Dienst van de Fabrikant.

... u water op het traliewerk van het bedieningsspaneel ziet of op deplaats waar de basis filter geplaatst is ...

Maakt u zich waarom geen zorgen, dit is het gevolg van de normale werkig van het apparaat.

Algemene overwegingen omtrent het geluidsniveau

... het apparaat maakt te veel lawaai ...

Wij onderscheiden twee soorten geluiden, het geluid dat een gevolg is van de normale werkking van het apparaat en dit is gemakkelijk op te losers. Hierop volgt de beschrijving van enkele van die möglichke geluiden om deze bete beter te vast te stellen.

Heel normale geluiden

Als u een regelmatig terugkerend borreld geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren.
Als u een geluid hoor dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men nicht vermijden.
□ Als u een fluitend geluid hoor, hebben wij te make n met het geluid dat geprodueerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werk gesteld worden.
Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geprodueerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werkig of buiten werkig gezet worden.

Geluiden die gemakkelijk opgelost können worden.

Verzeker u ervan dat de luchtafvoerbuis en ook de verdeel mof en de uitlaatmof de goed aan het apparaat vastgemaakt zich.
□ Controller of de in- en uitlaat van de lucht in het apparaat vrij gezogenen zijn van hindernissen.
Verifieer dat het apparaat Niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen lustcht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen.

Elke willekeurige andere reparatie要去itgevoerd worden door een gespecialiseerdevakman. Neem waarvoorte contact op met de geauthoriseerde leverancier, met de klantendienst of met once Technische Dienst van de Fabrikant.

Servizio Técnico / Garantie / Technische gegevens

Servicedienst

Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." nicht functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het seriennummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat, Fig. 2.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.

Technische gegevens

Model PA20001M
Energieverbruik bij max. potentieel (W)* 975
Ontvochtingsvermogen (I./dag) 38
Smeltzekering (A) 10
Energetische doelmatigheid (letter) C
Koelvermogen (W)* 2000
Rang van werkinq - Ontvochtiging (min./max. °C) 18 – 35 - Koeling (min./max. °C) 18 – 35
(*) Volgens norm EN14511

Indices
