MANUALE UTENTE PA 20001 M SIEMENS

Instruzioni sull'uso

PA20001M

Inhaltsverzeichnis

Umweltschutz

Protezione dell'ambiente

Consiglio per lo smaltimento dell'imballaggio. 134

Consiglio per lo smaltimento del vostro vecchio
apparecchio. 134

Consiglio per il risparmio d'energia. 134

Osservazioni importanti

Prima di collegare il vosto appearecchio. 135

Presentazione del vostro nuovo apparecchio

Descrizione dell'apparecchio 136

Pulpito di controllo. 137

Descrizione degli accessori 138

Condizioni d'uso

Condizioni d'uso 138

Concetto di navigazione

Tasti "Up"e "Down" 139

Tasti "+" e "-". 140

Istruzioni d'uso

Preparazione dell'apparecchio prima dell'uso 140

Collegamento e scollegamento dell'apparecchio 142

Selezione del modo di funzionamento. 142

Climatizzazione 142

Deumidificazione 143

Purificazione 144

Selezione della temperature 144

Selezione delle velocità 144

Alette laterali. 145

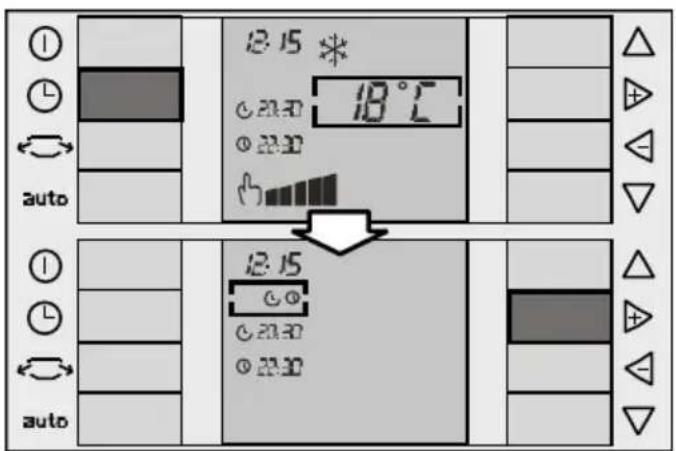

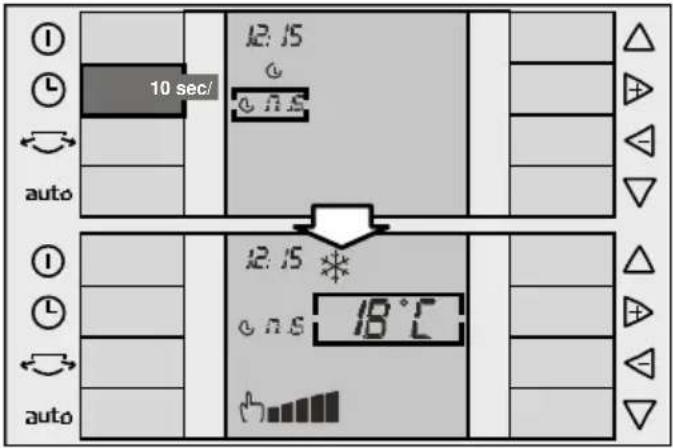

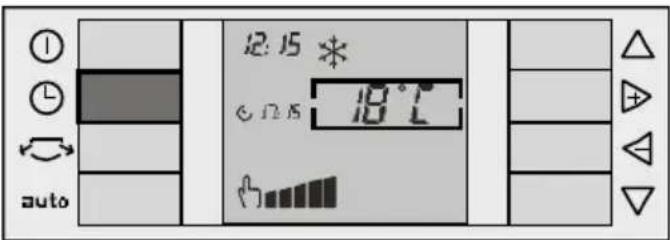

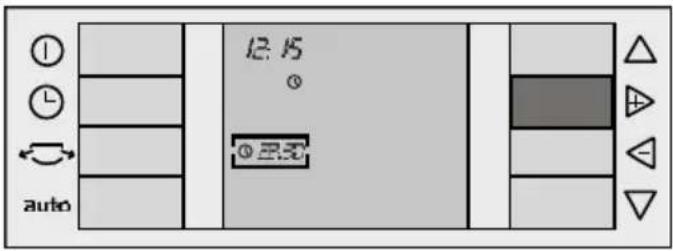

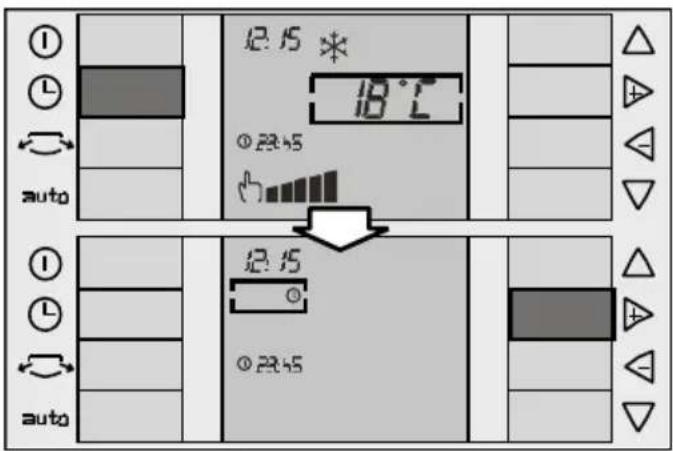

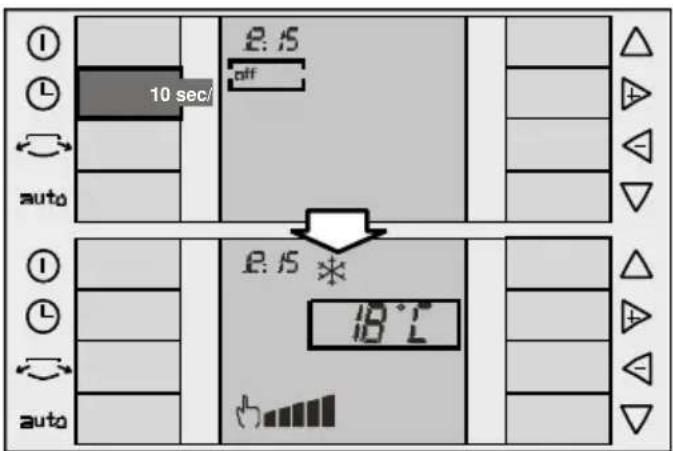

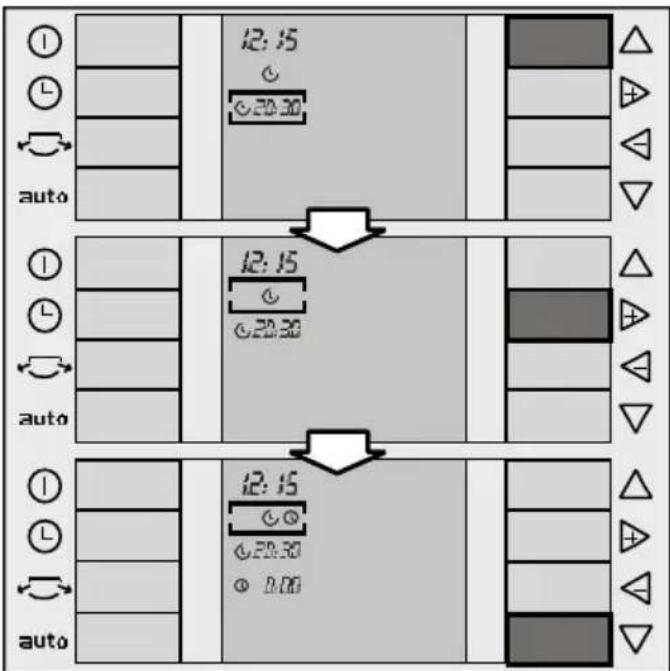

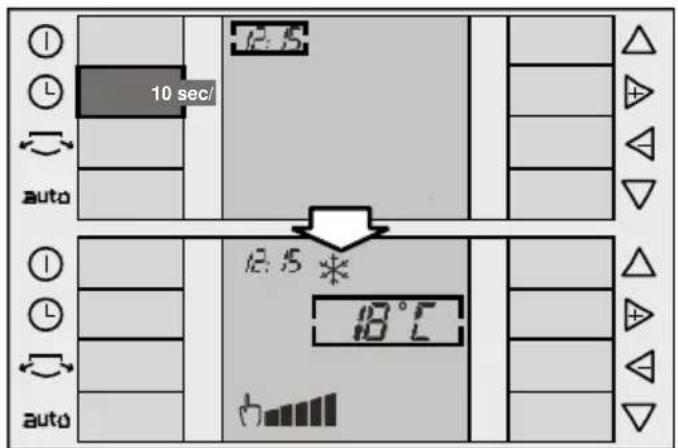

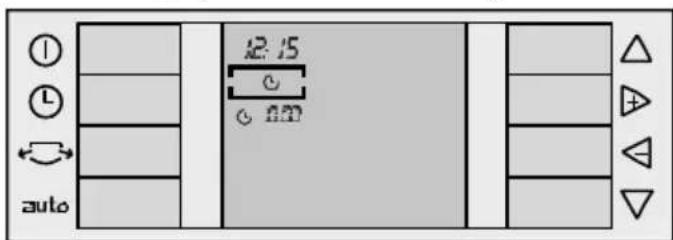

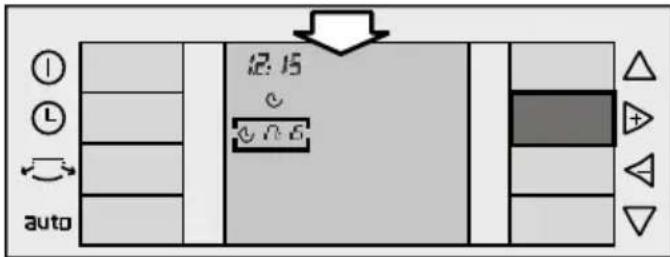

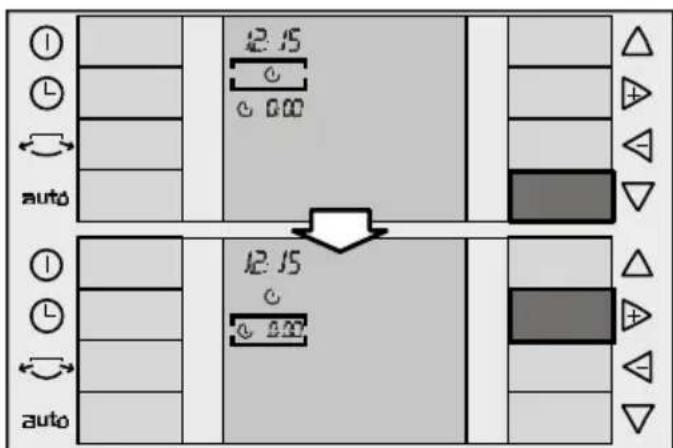

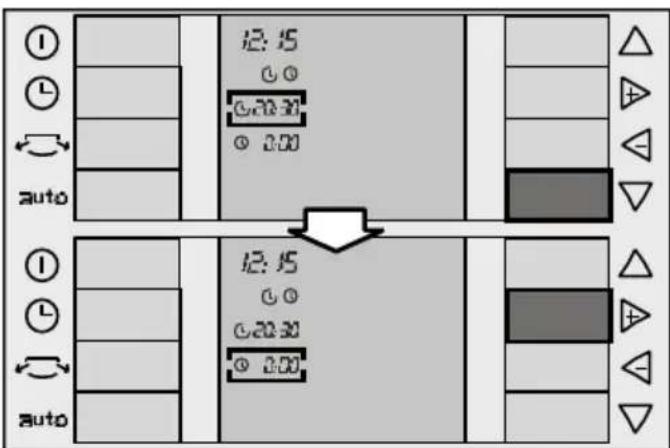

Regolazione / Programmazione del temporizzatore 145

Nettezza,trasporto e manutenzione

Nettezza dell'apparecchio 149

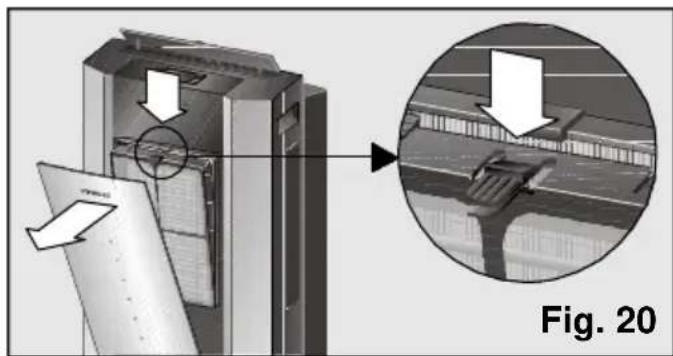

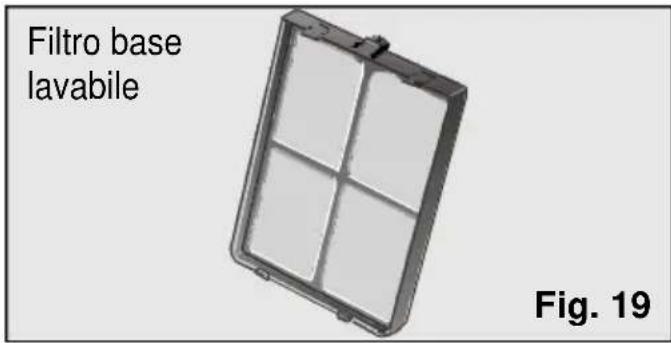

Nettezza e sostituzione dei filtri purificatori 149

Condizioni di trasporto. 151

Condizioni di deposito 151

Prima dell'uso all'inizio della stagione 151

Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico

Considerazioni generali di funzionamento. 152

Considerazioni generali sul livello di rumore 152

Servizio Tecnico / Garanzia / Dati tecnici 153

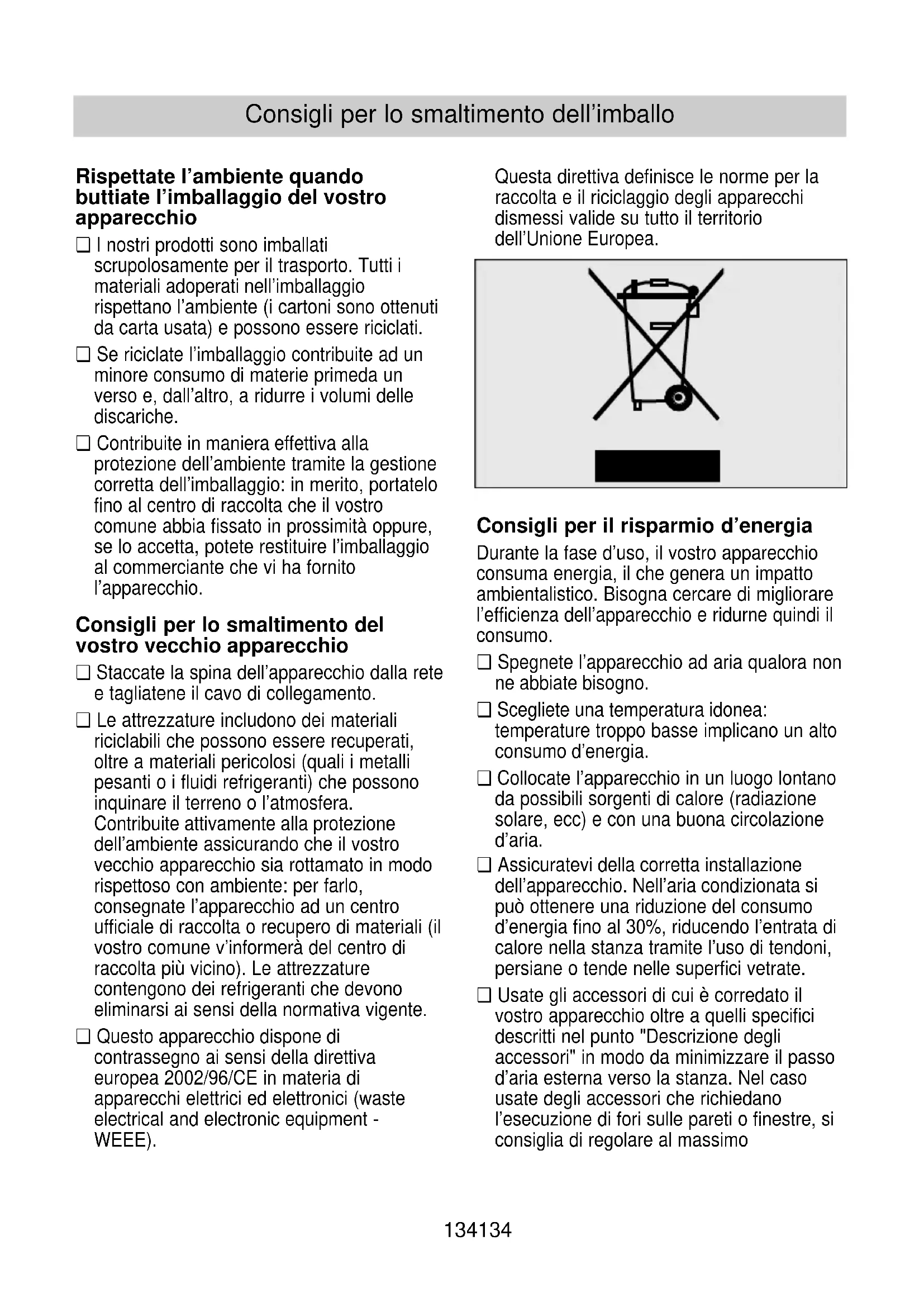

Consigli per lo smaltimento dell'imballo

Rispettate l'ambiente quando buttiate l'imballaggio del vosto appearecchio

□ I nostri prodotti sono imballati scrupolosamente per il trasporto. Tutti i materiali adoperati nell'imballaggio rispettano l'ambiente (i cartoni sono ottenuti da carta usata) e possono essere riciclati.
Se riciclate l'imballaggio contribuite ad un minore consumo di materie primeda un verso e, dall'altro, a ridurre i volumi delle discariche.
Contribuite in maniera effettiva alla protezione dell'ambiente tramite la gestione corretta dell'imballaggio: in merito, portatelo fino al centro di raccolta che il vosto comune abbia fissato in prossimità oppure, se lo accetta, potete restituire l'imballaggio al commerciante che vi ha fornito l'apparecchio.

Consigli per lo smaltimento del vostro vecchio apparecchio

Staccate la spina dell'apparecchio alla rete e tagliatene il cavo di collegamento.
Le attrezzature includono dei materiali riciclabili che possono essere recuperati,或者其他 a materiali pericolosi (quali i metalli pesanti o i fluidi refrigeranti) che possono inquinare il terreno o l'atmosfera. Contribuite attivamente alla protezione dell'ambiente assicurando che il vostro vecchio appearecchio sia rottamato in modo rispettoso con ambiente: per farlo, consegnate l'apparecchio ad un centro ufficiale di raccolta o recupero di materiali (il vosto comune v'informera del centro di raccolta più vicino). Le attrezzature contengono dei refrigeranti che devono eliminarsi ai sensi della normativa vigente.
- Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definite le norme per la raccolta e il ricerlaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

Consigli per il risparmio d'energia

Durante la fase d'uso, il vosto appearecchio consuma energia, il che genera un impatto ambientalistico. Bisognacercare di migliorare l'efficienza dell'apparecchio e ridurne quindi il consumo.

Spegnete l'apparecchio ad aria qualora non ne abbiate bisogno.
Scegliete una temperatura idonea: temperature troppoasse implicano un alto consumo d'energia.
Collocate l'apparecchio in un luogo lontano da possibili sorgenti di calore (radiazione solare, ecc) e con una buona circolazione d'aria.
Assicuratevi della corretta installmente dell'apparecchio. Nell'aria condizionata si cui otenere una riduzione del consumo d'energia fino al 30% , riducendo l'entrata di calore nella stanzatramite I'uso di tendoni, persiane o tende nelle superfici vetrate.
□ Usate gli accessori di cui è corredato il vostro apparecchio altri a quelli specifici descritti nel punto "Descrizione degli accessori" in modo da minimizzare il passo d'aria esterna verso la stanza. Nel caso usate degli accessori che richiedano l'esecuzione di fori sulle pareti o finestre, si consiglia di regolare al massimo

Consigli per lo smaltimento dell'imballo

e chiudere i giunti con silicone, gesso o similii, per evitare il passaggio d'aria attraverso i buchi.

Per evitare una diminuzione dell'efficienza del vosto apparecchio e quindi una magiore spesa energetica, si consiglia di seguire le istruzioni diSYSTEMazione del tubo d'evacuatione d'aria secondo le raccomandazioni del fabbricante (vedasi punto "Preparazione dell'apparecchio prima dell'uso").
Evitate di formare delle curve troppo chiuse e di allungareenza motivo il tubo espulsore dell'aria.
Nell'evacuazione dell'aria calda nel caso di finestre scorrevoli, installate l'accessorio che evita l'entrata d'aria calda dall'esterno e migliorara l'efficienza.

Verificate che le unioni tra il tubo d'evacuatione d'aria e i manicotti (collettore e diffusore) siano quella idonee. Vedasi "Possibilità d'evacuare l'aria all'esterno".
Verificate che il diffusore sia collocato in modo che la finestra possa chiudersi il massimo possibile per evitare l'entrata d'aria dall'esterno.
□ Assicuratevi che le entrate e uscite d'aria non siano ostacolate. Mantenetele pulite ed esenti di sporcizia, polvere e oggetti alieni.
□ Assicuratevi che i filtri di cui è munito l'apparecchio siano puliti e correttamente installati (vedasi "Pulizia e manutenzione").
In estate, ventilate la casa quando l'aria in strada sia più fresca (all'inizio del mattino e durante la notte).

Osservazioni importanti

Prima di collegare il vosto apparecchio

• Leggete il libro d'istruzioni prima di usarlo per la prima volta. Contiene informazioni importanti, non solo per l'uso, maanche per la vostra sicurezza e per la manutenzione.
  Conservate Anything to do. Eventually, you should be able to use the instructions of the school.
  Non accendete un appearecchio danneggiato.
  Il montaggio e collegamento del vostro apparecchio devono farsi secondo le istruzioni di montaggio e la normativa vigente. Se queste istruzioni non vengono rispetto, correte il rischio di perdere la garanzia.

Le loro attrezzature adempiono le norme di sicurezza vigenti. Soltanto tecnici competenti in materia sono autorizzati a riparare. Ne è in gioco la vostra sicurezza.
□ Assicuratevi che il tappo si scolo sia collocato bene, perché può allentarsi durante il trasporto, Fig. 1.

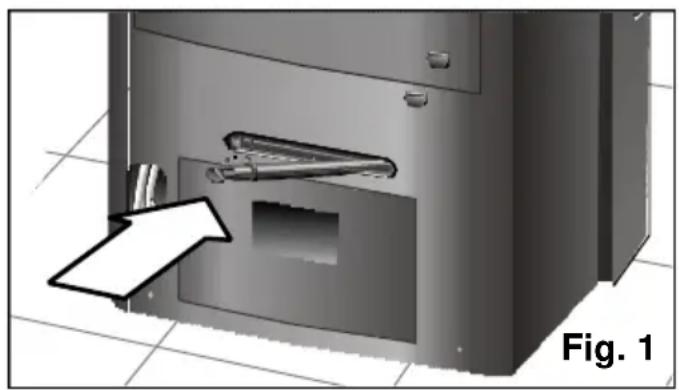

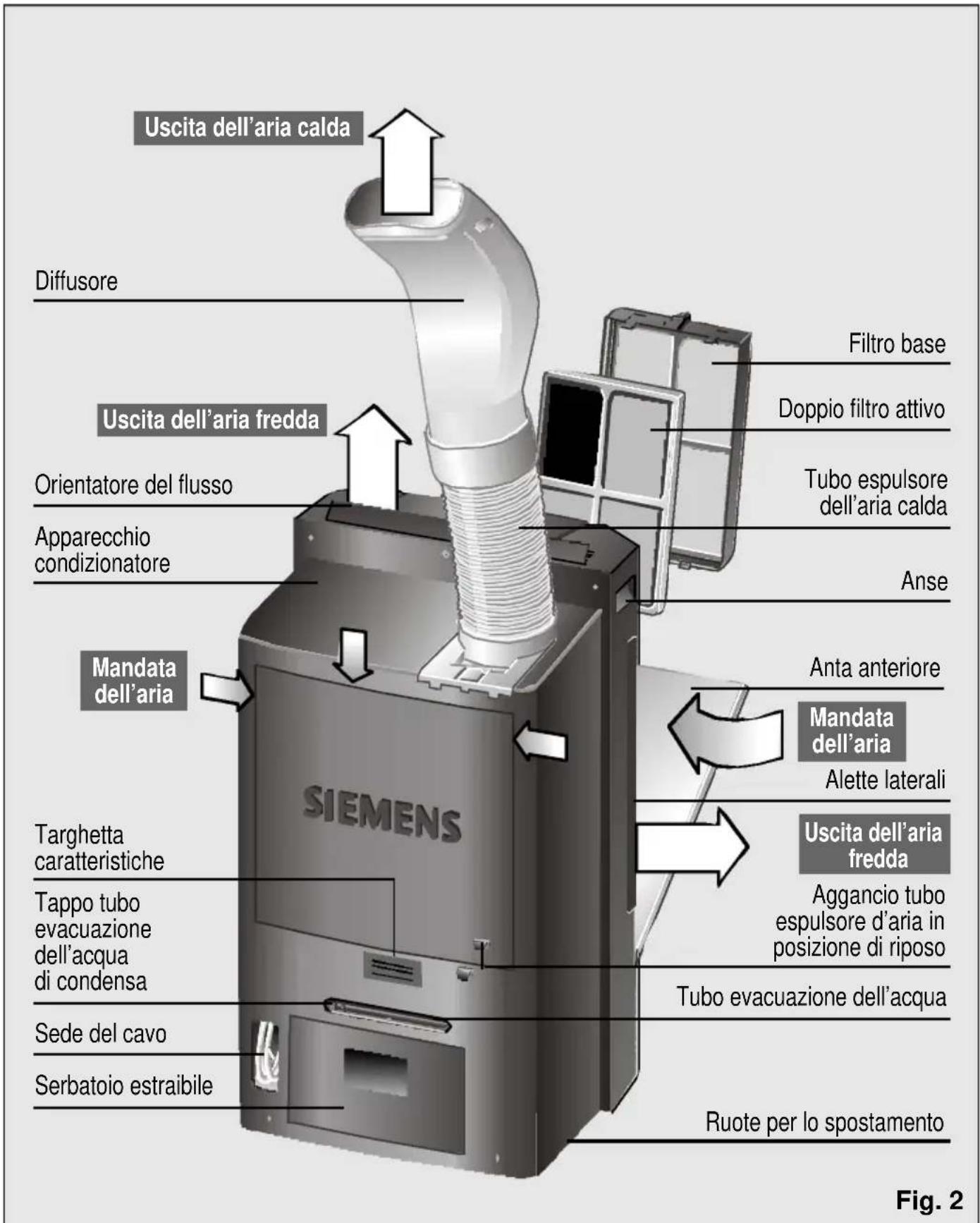

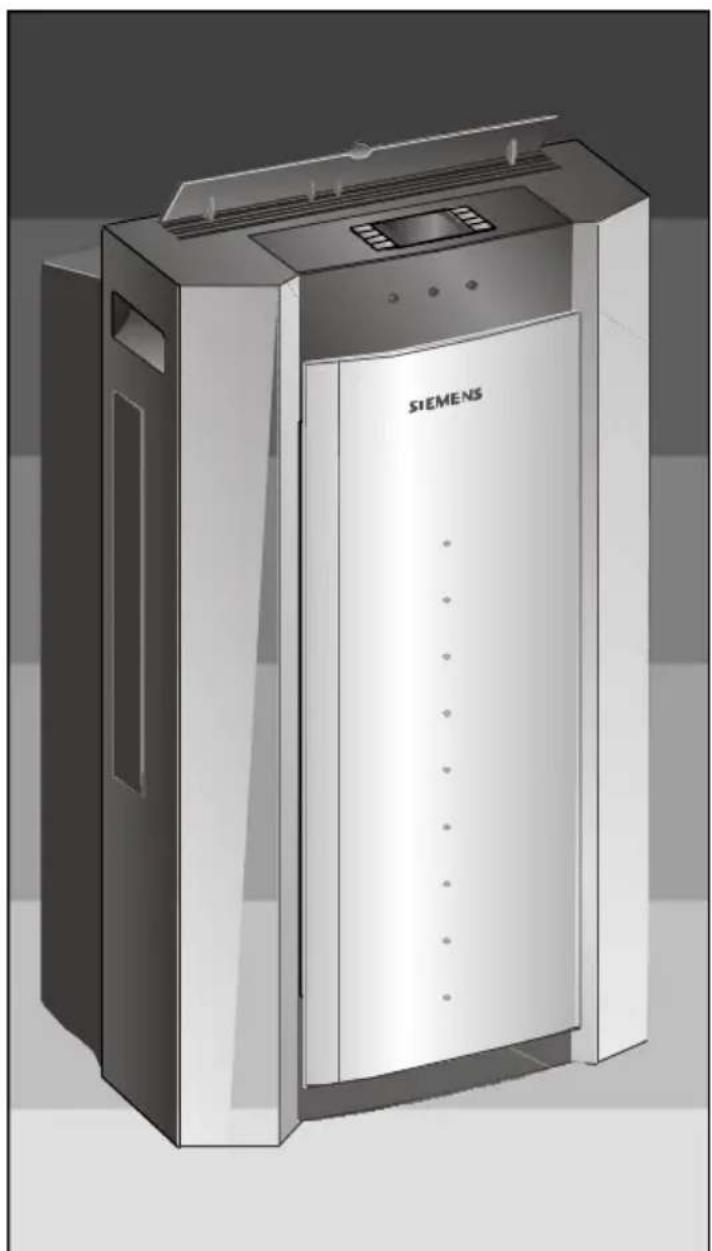

Descrizione dell'apparecchio

Presentazione del vosto nuovo apparecchio

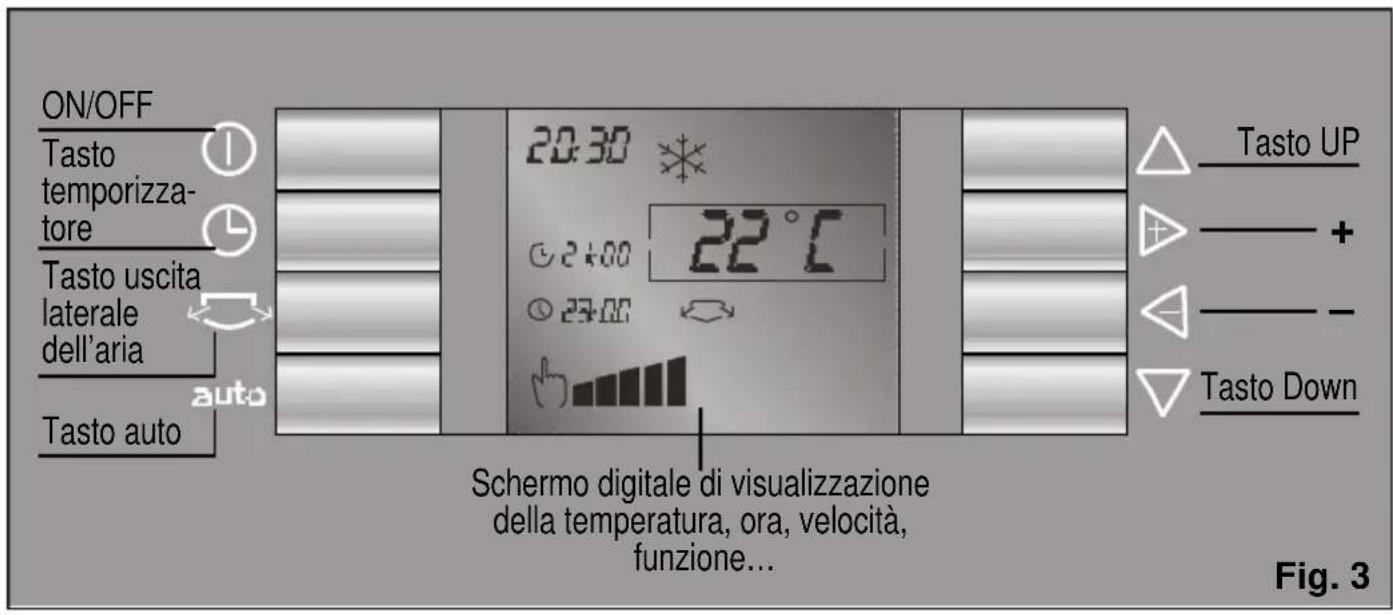

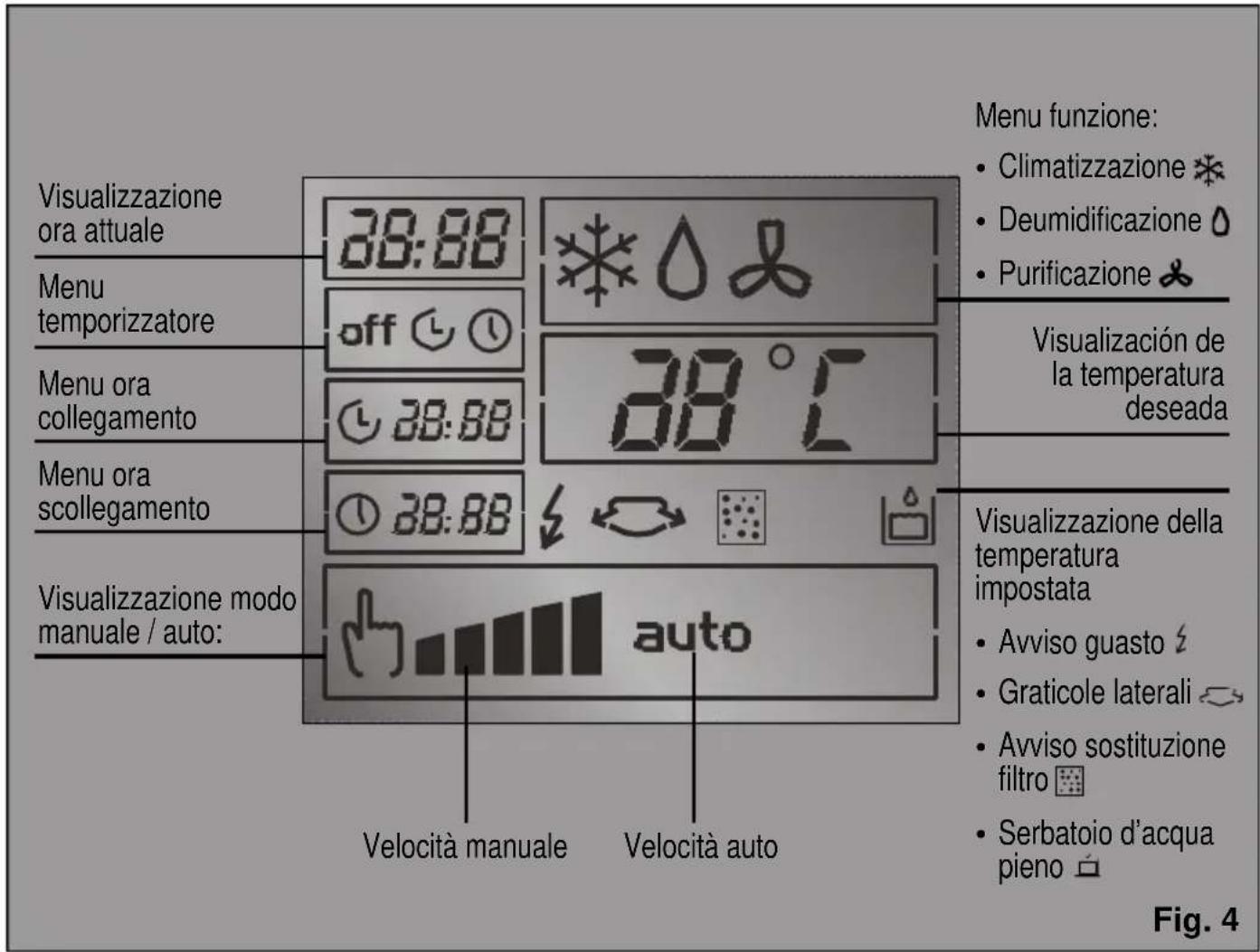

Quadro di controllo

Descrizione degli accessori

	Ventosa Filtrato Doppio base filtrato Bocchettone / Slitta retro Bocchettone balcone attivo finestra Art. No: Art. PA10000Z				9000060070
PA20001M	√	√	√ / ●	●	★
Dimensioniø paretemax. (lungo x 10,5 70 x 10largo) cm.					205 x 10

Accessori di serie: Questi accessori sono consegnati con l'apparecchio.
- Accessori opzionali: Questi accessori potranno essere acquistati presso il Servizio Ufficiale del marchio o presso i distributori autorizzati.
* Accessori opzionali: Questi accessori potranno essere acquistati soltanto presso il Servizio Ufficiale del marchio.

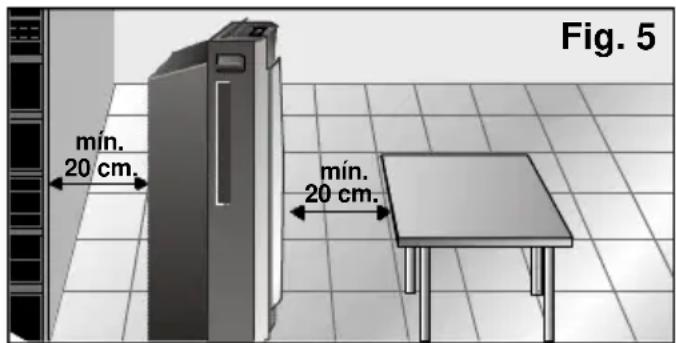

Condizioni d'uso

Condizioni d'uso

• Questo elettrodomestico deve collegarsi ad una rete di 220/240 V e 50 Hz con una spina munita di messa a terra.
  Protezione tramite un fusibile da 10 A d'azione lenta.
• Nel caso aveste bisogno di una prolunga,essa dovrà essere munita di messa a terra,la sua sezione non dovrà essere minore di almeno 1,5mm^2 per terminale e la sua lunghezza sare inferiore ai 25m
  Il cavo di collegamento alla rete elettrica è munito di una sede nel fianco posteriori dell'apparecchio. Vedasi Fig. 2.
  Non permiette l'entrata d'acqua né coprite le entrate e uscite d'aria del vosto appearecchio.
  Per sicurezza, prima di collegare il vosto appearecchio è necessario che sia lontano almeno 20 cm da qualsiasi superficie vicina, Fig.5.

Attenzione!

Se per qualsiasi motivo fosse necessario sostituire il cavo di collegamento alla rete elettrica con uno nuovo,esso dovrè essere sostituito soltanto da personale autorizzato del Servizio Tecnico Ufficiale.

Se l'apparecchio viene spento e riacceso, il compressore si riavviera dopo circa 3 minuti. Questo tempo è necessario per garantire il suo corretto funzionamento.

Evitate di entrare a contatto diretto con l'aria espulsa dal tubo d'evacuatione.

Concetto di navigazione

Il pulpito di controllo del,vostro apparecchio è statoconcepto per agevolare l'uso della vostra attrezzatura. E necessario tenere conte delle seguenti caratteristiche.

Il concetto di navigazione dell'apparecchio è basato nell'uso dei Tasti "Up" e "Down" (salire e scendere) per spostarsi in alto e in basso nella schermata. I Tasti "+" e "-" (destra e sinistra) ci permetteranno di muoverci verso destra e verso sinistra nell'interno del rettangolo di selezione. Questo rettangolo indica la funzione prescelta sulla quale possiamo agire.

Per capire meglio il concetto di navigazione possiamo videere il seguente esempio.

Tasti Up e Down

I tasti "Up" e "Down" ci servono per spostarci in alto e in basso della schermata.

Tasto "Down"

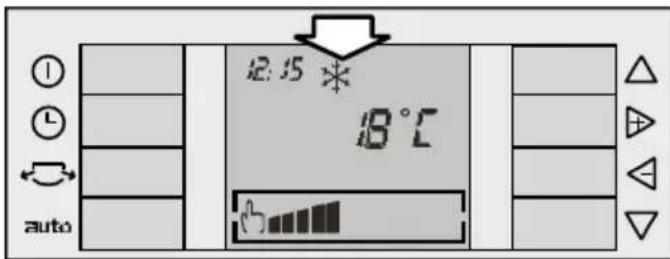

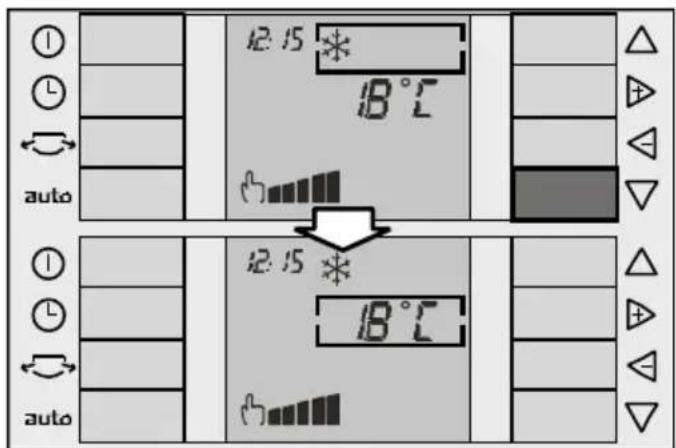

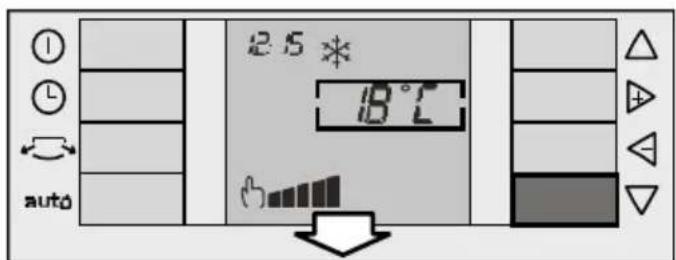

Supponiamo che la situazione iniziale sia quell'indicata nella prima figura (il rettangolo di selezione si trova sull'opzione modi di funzionamento). Se premiamo il tastingo, il rettangolo di selezione si sposta in giu fino alla funzione "Selezione di temperatura".

Premendo sulla tasto , il rettangolo di selezione si sposta in giu fino alla funzione "Sezione di velocità".

Tasto "Up"△:

Il funzionamento del tasting è esattamente lo stesso che quello del tasting , ma con il rettangolo di selezione che si sposta in alto.

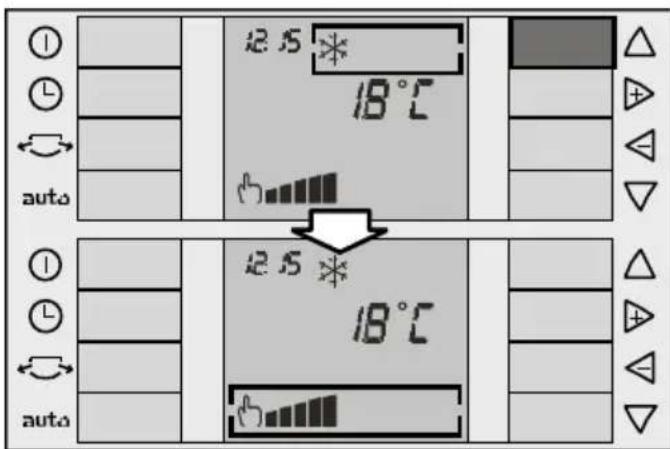

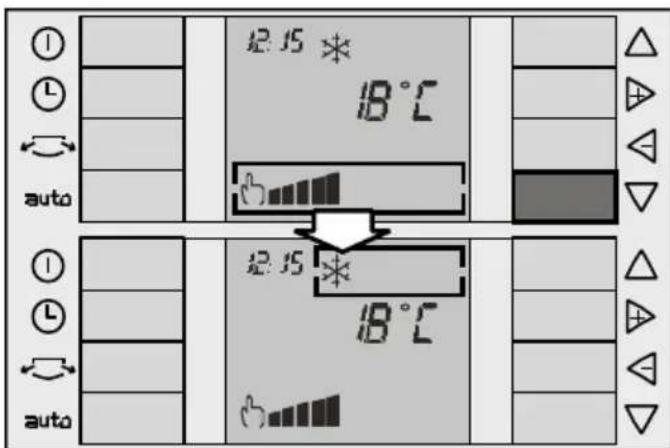

Funzionamento ciclico:

L'uso d'entrambi tasti è ciclicico,cioè,se ci troviamo nella parte inferiore della schermata e premiamo di nuovo il tastingo ,il rettangolo di selezione si sposta verso parte superiore della schermata. Allo stesso modo, se ci troviamo nella parte superiore della schermatae premiamo il tastingo ,il rettangolo di selezione si sposterà verso la sua parte inferiore.

Concetto di navigazione

Tasti + e -

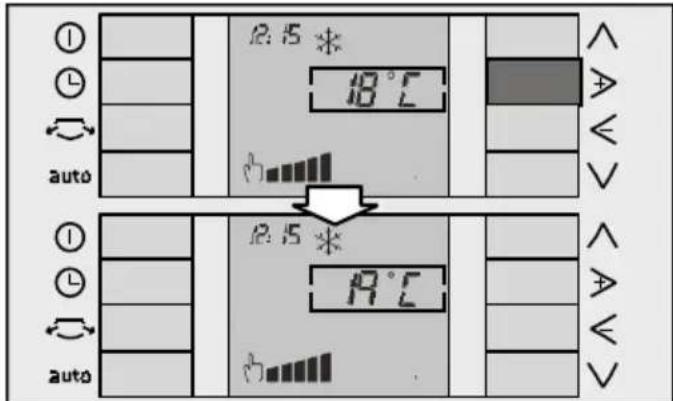

I Tasti "+" e "-" ci servono per spostarci a destra e a sinistra all'interno del rettangolo di selezione. Se la funzione selezionata è temperatura, i tasti serviranno ad augmentare o diminuire la temperatura impostata, come più rilevarsi nel seguente esempio:

Istruzioni d'uso

Preparazione dell'attrezzatura prima dell'uso

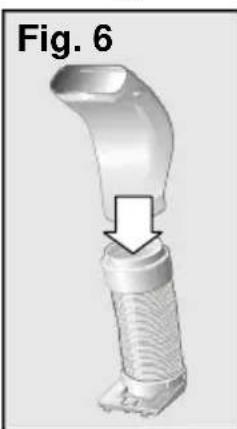

Installazione del tubo d'evacuatione dell'aria

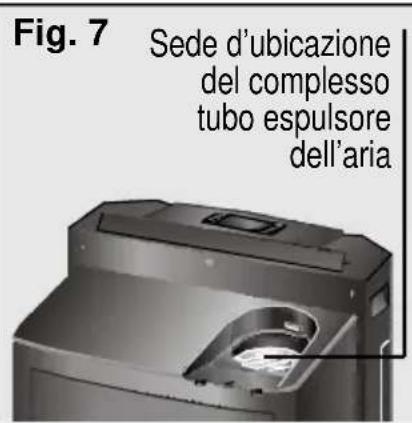

Collocare il tubo espulsore d'aria nella sede situata nella parte superiore posteriore dell'apparecchio, Fig. 7.

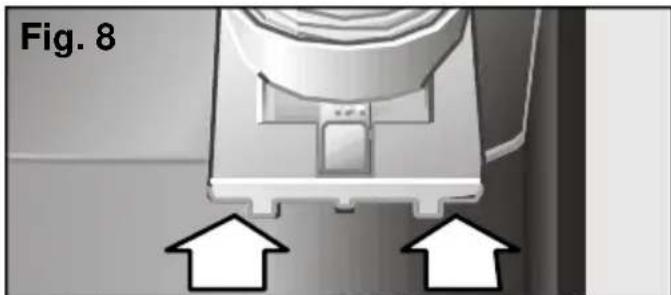

Affinché il tubo espulsore sa perfettamente incastrato nella sede, è necessario slittare il manicotto nel foro posizionatore (come indicate dalle frece della Fig. 8).

Dopo aver collocato il tubo espulsore nell'apparecchio, si aggiunge il diffusore, Fig. 6.

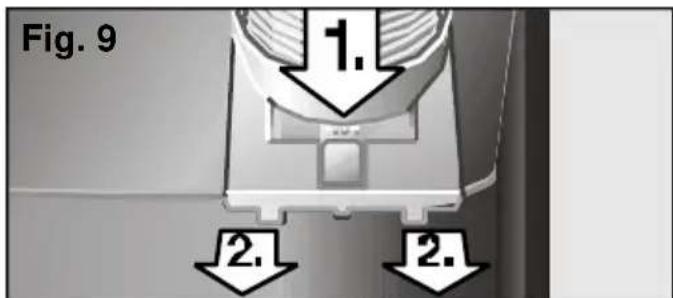

Per estrarre il tubo espulsore dall'apparecchio è necessario premere la linguetta "Push" (Fig. 9, 1.) e slittare in fuori (Fig. 9, 2.).

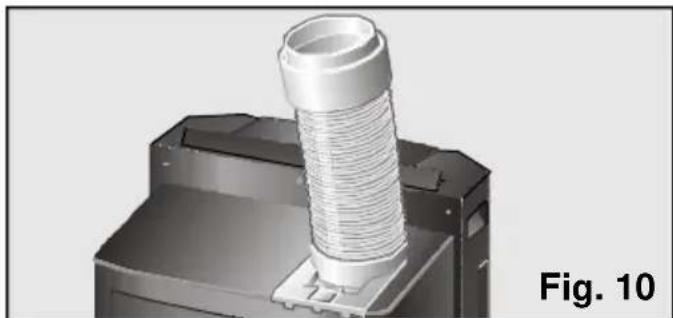

Installazione del tubo d'evacuatione dell'aria nella funzione deumidificazione e purificazione

Estraete il diffusore e collocate il tubo espulsore d'aria nella posizione indicata nella figura 10.
Seosi vuoile e anche possibile smontare completamente il tubo espulsore.

Installazione accessori per l'evacuatione dell'aria nella funzione refrigerazione

Per evacuire l'aria calda esiste una serie di accessori che agevolano quello compito (vedasi punto "Descrizione degli accessori").

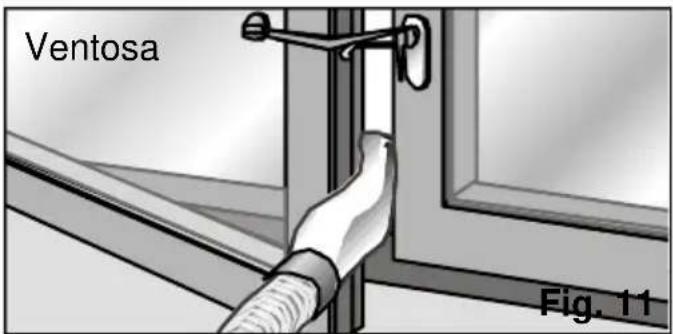

Installazione ventosa

Aprite leggermente la finestra e introducete il diffusore tra l'anta e la cornice.
Chiudete la finestra il più possibile e sostenetela con la ventosa fornita, Fig. 11.

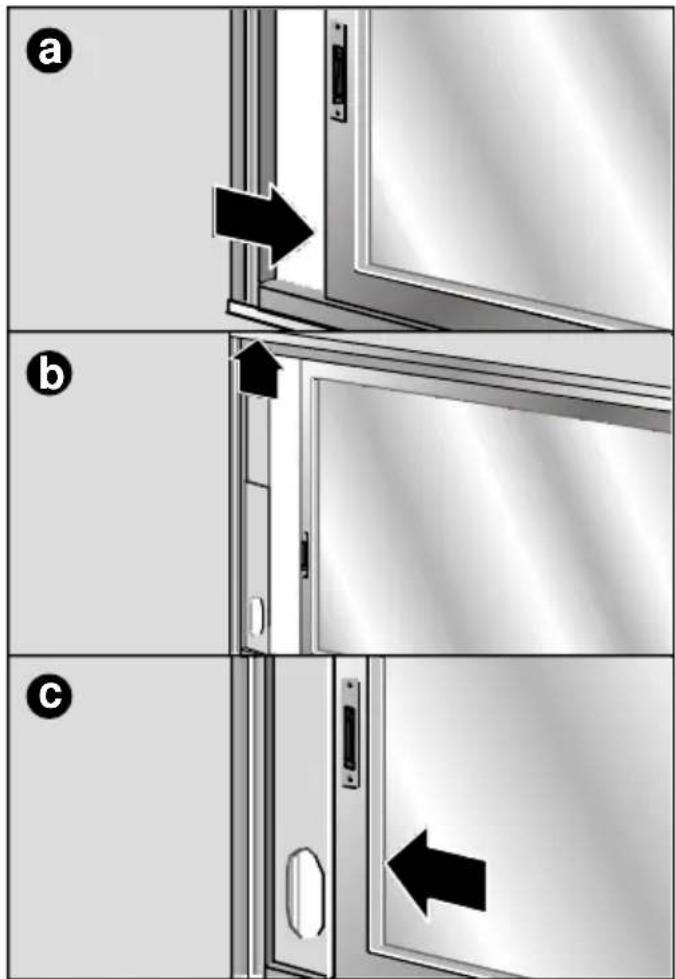

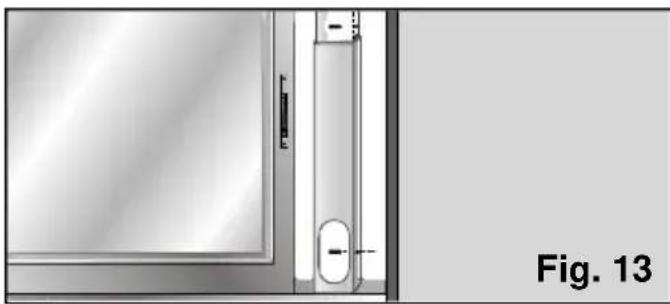

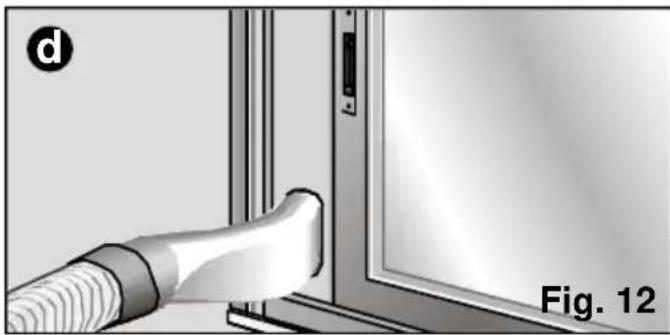

Installazione slitta finestra / balcone

Può essere usatoanche l'accessorio d'installazione per finestra /balcone (vedasi "Descrizione degli accessori"), una slitta di cui è corredato l'apparecchio, Fig. 12 : a, b, c, d. Essa serve per finestre orizzontali e verticali.

Per poterlo fissare nella finestra / balcone è munito di due fori laterali. Tramite due viti (non comprese nell'accessorio) l'utente pourrait fissarlo sulla cornice o sul muro perché pericolo che possa muoversi o cadere alla sua posizione, Fig. 13.

Installazione fissa

Si fatramite I'accessorio bocchettone / bocchettone finestra. Vedasi "Descrizione degli accessori".

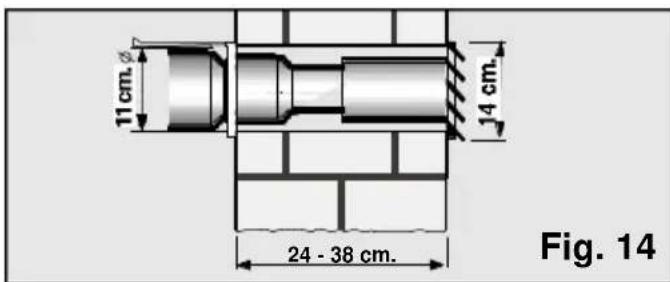

Per espellere l'aria calda attraverso il muro bisogna eseguire un foro inesso per collocarvi il bocchettone, Fig. 14.

Rimuvete il diffusore e collegate il tubo espulsore d'aria all'accessorio.

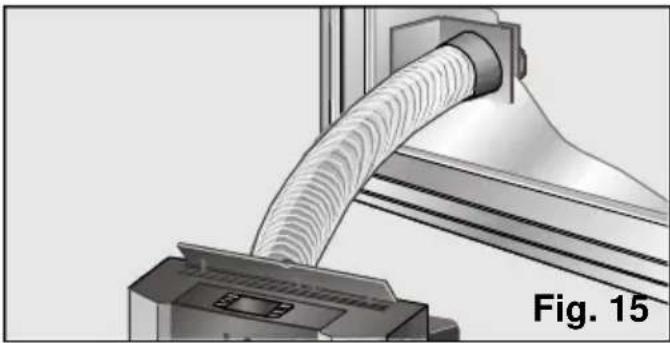

Nel caso di un'installazione fissa atraverso finestra, si usa sostanto il pezzo finale trasparente dell'accessorio e bisogna eseguire nel vetro un buco di 10,5 cm di diametro, Fig. 15.

Note:

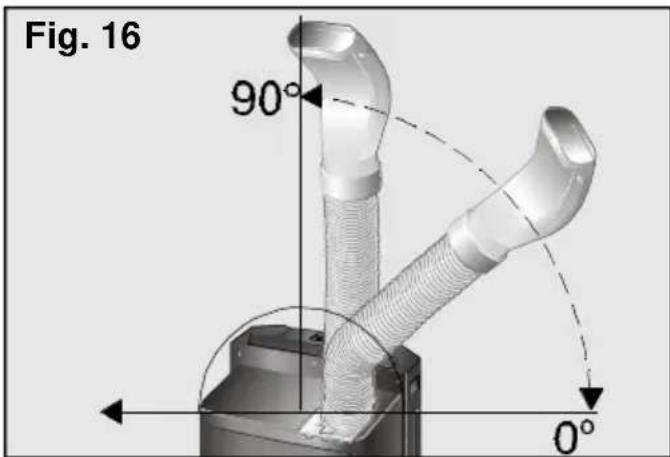

Non allungareenza motivo il tubo espulsore dell'aria calda (lunghezza massima: 140~cm

Quando il tubo è ormai collocato, non devono eseguirsi curve a gomito altrimenti si impedirebbe l'idonea uscita d'aria calda che può implicare inoltre una riduzione della potenza frigorifera e del rendimento.

Per raggiungere la massima efficienza di refrigerazione e il minimo livello di rumore è consigliabile collocare il tubo espulsore ad un'altezza superiore all'altezza totale dell'apparecchio, Fig. 16.

Collegamento e scollegamento dell'apparecchio

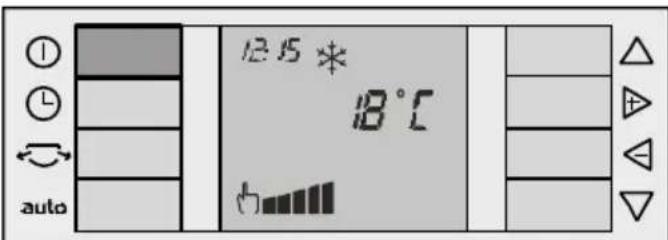

Per avviarlo è necessario premere il pulsante "On" / "Off" ①.

Attenzione!

Assicurarsi che l'apparecchio sia collegato alla rete elettrica.

Selezione del modo di funzionamento

Nel vosto appearecchio potete selezionare qualsiasi delle funzioni descripte in seguito:

□ climatizzazione*
deumidificazione
□ purificazione

Situate il rettangolo nel menu dei modi di funzionamento tramite i tasti "Up" e "Down" (vedasi "Concetto di navigazione": Tasti "Up" e "Down").

Con i tasti "+" e "-" ci spostiamo nel suo interno per selezionare la funzione desiderata (vedasi "Concetto di navigazione": Tasti "+" e "-").

Climatizzazione

In quello modo, l'apparecchio riduce la temperature dell'ambiente fino a raggiungere quella desiderata dall'utente. Allo stesso tempo deumidifica e purifica l'aria dell'ambiente, creandoosi un climagradevole.

Collegate l'apparecchio alla rete elettrica.
Rivolgete il tubo espulsore dell'aria calda versuso l'esterno (vedasi punto "Preparazione dell'apparecchio prima dell'uso").
Controllate che il tappo sia situato nel tubo di scolo dell'acqua, in modo da evitare che l'acqua possa fuoriuscire e bagnare la superficie d'appoggio.

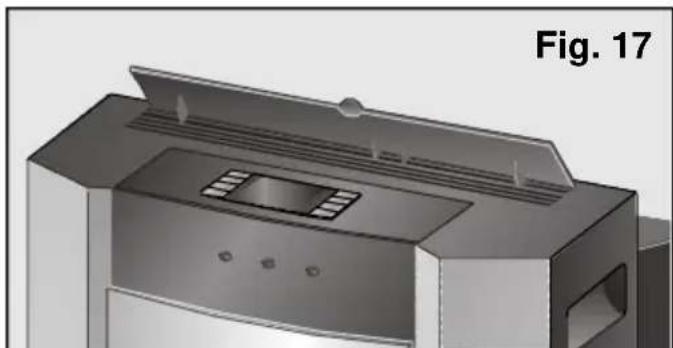

Alzate l'orientatore dell'aria situato nella parte superiore dell'apparecchio, Fig. 17.

Istruzioni d'uso

Collegate l'apparecchio premendo il pulsante "On".
- Selezionate la funzione climatizzazione (* (vedasi punto "Selezione del modo di funzionamento").
- Selezionate la temperatura desiderata (vedasi punto "Selezione della temperatura").
- Selezionate la velocità di funzionamento, (vedasi punto "Selezione delle velocità").

Durante il condizionamento, parte dell'acqua di condensa evapora automaticamente ed è evacuata all'esterno, insieme all'aria espulsa,attraverso il tubo espulsore dell'aria calda. In situazioni d'élevata umidità, l'apparecchio accumulera acqua di condensa nel suo serbatoio posteriore. Raggiunto un determinato livello, sulla schermata apparirà il symbolo di serbatoio estraibile pieno , il che indichera la necessità di vuotare il suddetto serbatoio. In questo caso, l'apparecchio si arrresta. Per svuotare il serbatoio estraibile basta premere l'asola ed estrarlo dopo con cura, trasportandolo per versare l'acqua nello scolo più vicino.

All'avvenuto svuotamento del serbatoio d'acqua, e dopo la relativa corretta collocazione nell'apparecchio, il symbolo scomparirà dallo schermo.

Attenzione!

Qualora ricolleghiate l'apparecchio dopo l'évacuation di tutte l'acqua, non scordatevi di collocare correttamente nell'apparecchio il serbatoio estrabile, altrimenti il symbolo non scomparirebbe alla schermata e l'apparecchio non funzionerebbe.

E da ricordarsi che, dopo lo spegnimento dell'apparecchio, bisogna aspettare circa 3 minuti prima che il compressore si metta di nuovo in moto. E il tempo necessario per garantire il funzionamento idoneo dell'apparecchio.

Deumidificazione

In quello mode di funzionamento l'apparecchio riduce I'umidità dell'ambiente. Allo stesso tempo ne purifica I'aria e create cosi un clima gradevole.

Collegate l'apparecchio alla rete elettrica.

Collocate il tubo espulsore dell'aria calda come descripto nel punto "Preparazione dell'apparecchio prima dell'uso".
Alzate l'orientatore dell'aria situato nella parte superiore dell'apparecchio.

Esistono due possibilità d'evacuazione dell'acqua di condensa:attraverso il serbatoio estraibile e in modo continuo.

Deumidificareattraversoil serbatoio estrabile:

• Controllare che il serbatoio estraibile e il tappo d'evacuzione dell'acqua siano collocati correttamente nell'apparecchio, in modo che l'acqua non possa fuoriuscire all'esterno e bagnare la superficie d'appoggio.
• L'acqua immagazzinata nel serbatoio estràbile aumento di livello. Quando raggiunga il livello massimo sullo schermo apparirà il symbolo . Questo symbolo appeareanche quando il serbatoio estràbile non è stato inserito correttamente nella propria sede.
• In entrambi i casi, estraete il serbatoio e versate attendamente l'acqua nelle scolo più vicino.

Deumidificare in modo continuo:

• Collocate un recipiente nell'uscita del tubo d'évacuation d'acqua, in modo da raccogliere l'acqua di condensa, oppure punctate il suddetto tubo verso uno scolo vicino.
• Rimuovete il tappo del tubo d'évacuatione d'acqua situato nella parte posteriori inferiore dell'unità. In quello modo, l'apparecchio né si ferma né avvisa con il symbolo che il recipiente esterno è ormai piano.
• Selezionate la funzione deumidificazione (vedasi punto "Selezione del modo di funzionamento").
• Selezionate la velocità di funzionamento (vedasi punto "Selezione delle velocità").

Avvertenze

La quantità d'acqua deumidificata può raggiungere un massimo di 38 litri agli 24 ore, a seconda delle condizioni ambientali. La temperature non appara sullo schermo e perché, in modo deumidificazione, non può essere selezionata né modificata.

Attenzione!

Quando cambiate la funzione, non dimenticatevi di collocare il tappo del tubo d'evacuatione dell'acqua, altrimenti esta uscirebbe appena l'apparecchio incominciasse a funzionare.

Tenete sempre conta che per far funzionare l'apparecchio bisogna che la temperature ambiente sia maggiore o uguale ai 18^ .

Nel modo di deumidificazione l'apparecchio espulsa aria calda attraverso il tubo d'evacuazione, il che è necessario per un funzionamento più efficente dell'apparecchio con但这a funzione.

Purificazione

In questa funzione l'aria all'interno della stanza è ricircolata (ventilazione), passandola attraverso unhetto purificatore (purificazione).

L'apparecchio è munito di unrello base e un doppio fatto attivo (vedasi "Nettezza e manutenzione") contro:

• Odorifumi.

• Pollini, batteri e polvere.

• Collocate il tubo espulsore dell'aria calda (vedasi punto "Preparazione dell'apparecchio prima dell'uso").
  Alzate l'orientatore d'aria situato nella parte superiore dell'apparecchio

• Selezionate la funzione purificazione (vedasi punto "Selezione del modo di funzionamento").
• Selezionate la velocità di funzionamento (vedasi punto "Selezione di velocità").

Avverenza

Consigliamo di lasciare i filtri installati indipendente alla funzione scelta (climatizzazione, deumidificazione, purificazione dell'aria). Così otterrete una magiore efficacia purificatrice.

Selezione della temperatura

Questa funzione è valida soltanto nel modo climatizzazione. Situate il rettangolo nel menu selezione della temperature (vedasi Tasti "Up"

e "Down").Tramite i tasti "+" e "-" ci sposteremo inesso fino a impostare la temperatura desiderata (vedasi Tasti "+" e "-"). Premendo il tasto "+" la temperatura desiderata aumenta e premendo il tasto "-diminuisce.

La portata di temperature che è possibile selezionare spazia dai 18^ ai 30^ in gradini di 1^ . Se il tasting si mantiene premuto, i grado passano più in fretta.

Selezione di velocità

Nel vosto appearecchio potete selezionare tra due velocità manuali (massima e silenziosa e una velocità automatica auto A seconda delle condizioni della stanza e la temperatura impostata dall'utente, la velocità automatica agisce tra massima e silenziosa.

Velocità manualei:

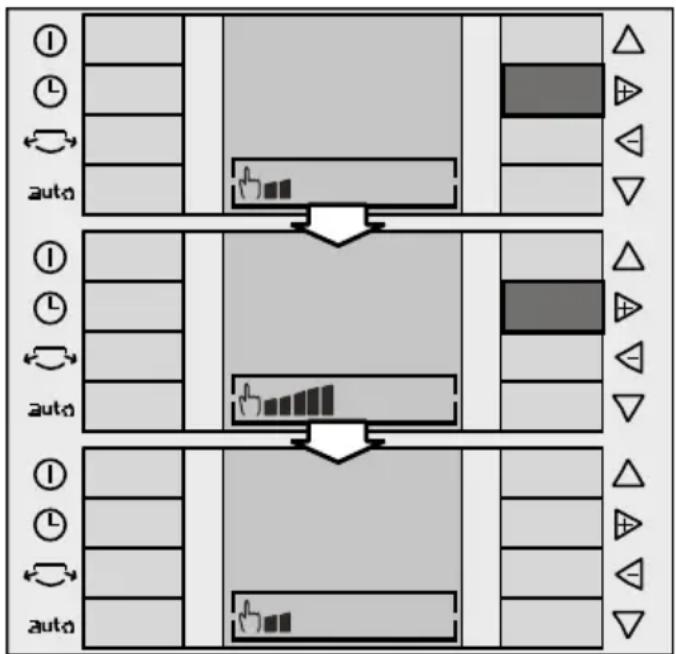

Situate il rettangolo nel menu di selezione delle velocità (vedasi Tasti "Up" e "Down"). Tramite i tasti "+" e "-" ci spostiamo inesso fino a impostare la velocità desiderata (vedasi Tasti "+" e "-}):

Sullo schermo appeare il symbolo manuale seguito della velocità prescelta l'ultima volta. Per modificare la velocità tra massima e silenziosa basta premere i tasti "+" e "-".

Istruzioni d'uso

Velocità automatica

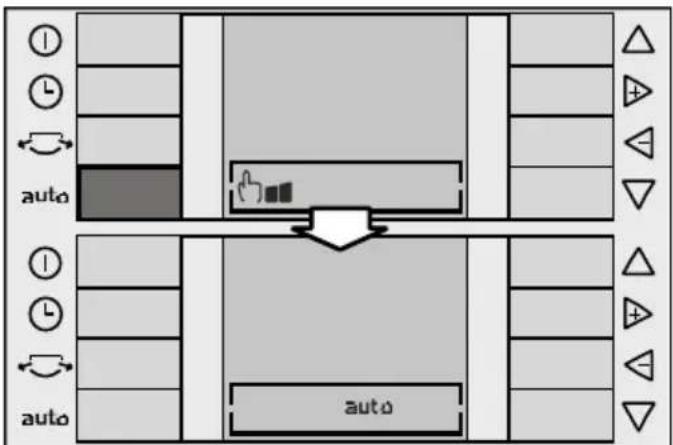

Per attivare questa velocità)basta premere il tasto auto situato nel pulpito di controllo. In questo caso, scompare il symbolo manuale e appepare sullo schermo il symbolo automatico.

Per disattivare la velocità automaticaISTA premere di nuovo il tasto auto. In quest'istante scompare il symbolo auto e l'apparecchio rincomincia a lavorare nella velocità manuale che era più stata selezionata prima.

Alette laterali

Il vosto appearecchio è munito di alette laterali che possono essere azionate in modo complementare per distribuire meglio l'aria.

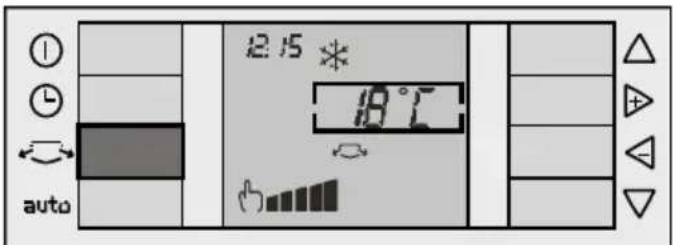

Premendo il tasting alette laterali si aprono\ queste alette e se ne attiva il funzionamento.\ Sullo schermo è visualizzato il relativivo symbolo

Per chiuderle basta premere di nuovo lo stesso tasto, il symbolo scompare dallo schermo e le alette si chiudono.

Questa prestazione può essere utilizzata in tutti i modi di funzionamento: climatizzazione, deumidificazione e purificazione.

Qualora si spegne l'apparecchio tramite il tasto "Off", le alette laterali si chiudono automaticamente.

Se prima di spegnere l'apparecchio le alette laterali erano aperte, quando si riaccenda l'apparecchio si riapriranno nuovamente.

Regolazione / Programmazione del temporizzatore

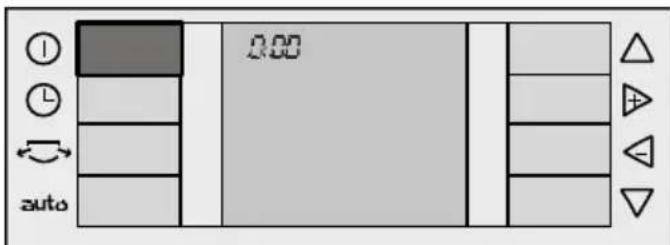

Regolazione

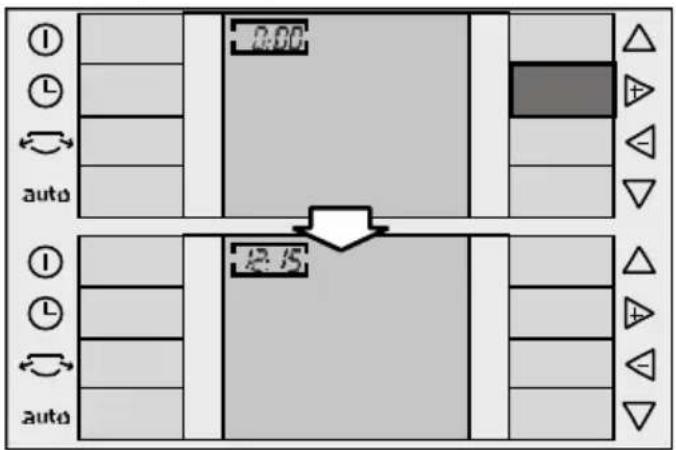

La prima volta che l'apparecchio viene collegato alla rete elettrica è visualizzata soltanto l'ora attuale (in formato 24 ore) nella parte superiore sinistra dello schermo. Per difetto lampeggia 0:00 h.
Per programmare l'ora bisogna accendere l'apparecchio premendo il tasto "On"①. Se durante la programmazione / regolazione dell'apparecchio impiegate più di 10 secondi per realizzare l'operazione successiva, la schermata tornerà automaticamente al menu principale, visualizzandosi le funzioni determinate per difetto all'uscita alla fabbrica o, se non fosse la prima volta che programmate il temporizzatore, quella ultime che avete ormai utilizzato.

• Premete il tasto "Timer". Il rettangolo appara nel menu temporizzatore con l'ultima funzione scelta (per difetto appara la funzione "Off").

Tramite il tasto "Up" il rettangolo si posizione sull'ora. Essa è modificata tramite i tasti

Istruzioni d'uso

"+e"-. Ogni pulsazione di quello tasting aumenta o diminuisce l'ora in intervalli di un minuto. Se il tasto si mantiene premuto, i minuti passano più in fretta.

Premendo il tasting "Timer", oppure dato 10 secondi alla toccare nessun tasting, l'ora viene memorizzata e la schermata ritorna al menu principale.

Programmazione del temporizzatore

Per programmare le ore di collegamento o scollegamento dell'apparecchio bisogna che l'apparecchio sia acceso.

Premere il tasting "Timer", per potere navigare attraverso il menu temporizzatore. Premendo il tasting "+" nel menu temporizzatore è possibile la programmazione delle diverse funzioni che l'apparecchio può offrirse. Sono le seguenti:

• "Off" ①: apparecchio sanza programmare.
  "Start":ora inizio dell'avviamento dell'apparecchio.
• "Start" / "Stop" : programmazione

dell'ora per inizio e fine dell'avviamento dell'apparecchio.

• "Stop": programmazione dell'ora d'arresto dell'apparecchio.

Programmazione collegamento dell'apparecchio "Start"

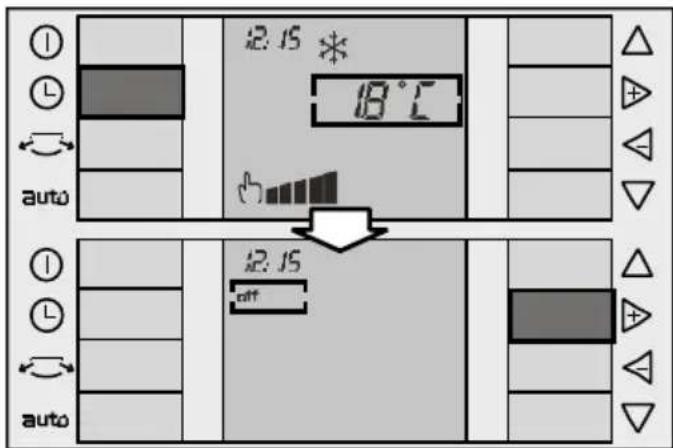

Premere il tasto "Timer", per posizionare il cursore nel menu temporizzatore. Per difetto appara l'ultima funzione programmata.

Selectionare con i tasti "+" e "-" la funzione "Start" (vedasi tasti "+" e "-").

Con il tasting "Down" (vedasi Tasti "Up" e "Down") il cursore scende fino al menu ora di collegamento. Arrivati qua, con i tasti "+" e "-" è modificata l'ora di programmazione fino a raggiungere quella desiderata.

Istruzioni d'uso

• Questa modificaiene fatto a gradini di 15 minuti.
  Per memorizzare l'ora d'inizio programmata basta premere il tasting "Timer", o aspetto 10 secondienza toccare nessun tasting.
  Sullo schermo appeare l'ora che è stata impostata, insieme al relativo symbolo (in questo caso, il symbolo "Start") e le funzioni predetermine.

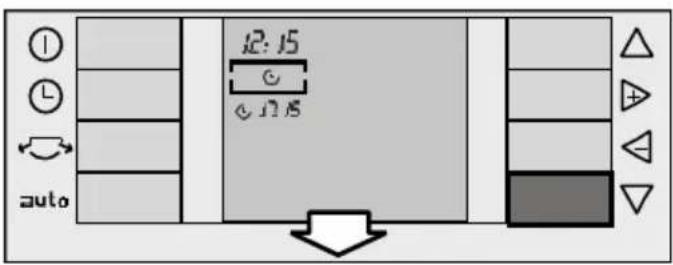

Programmazione collegamento e scollegamento dell'apparecchio "Start" / "Stop"

• Premete il tasto "Timer", per collocare il cursore nel menu temporizzatore. Per difetto appara l'ultima funzione programmata.

Selectionate con i tasti "+" e "-" la funzione "Start" (vedasi Tasti "+" e "-"
Con il tasto "Down" (vedasi Tasti "Up" e "Down") il cursore scende fino al menu ora di collegamento. Arrivati qua, con i tasti "+" e "-" è modificata l'ora di programmazione fino a raggiungere quella desiderata.

• Premendo nuovamente il tasto "Up", il cursore si colloca nel menu temporizzatore. Con i tasti "+" e "-" selezioniamo la funzione "Start" / "Stop". (Vedasi Tasti "+" e "-")

Con il tasting "Down" spostiamo il cursore fino a raggiungere il menu ora di scollegamento. Con i tasti "+" e "-" è modificata l'ora di scollegamento fino a raggiungere quella desiderata.
L'ora è modificata a intervalli di 15 minuti.

Istruzioni d'uso

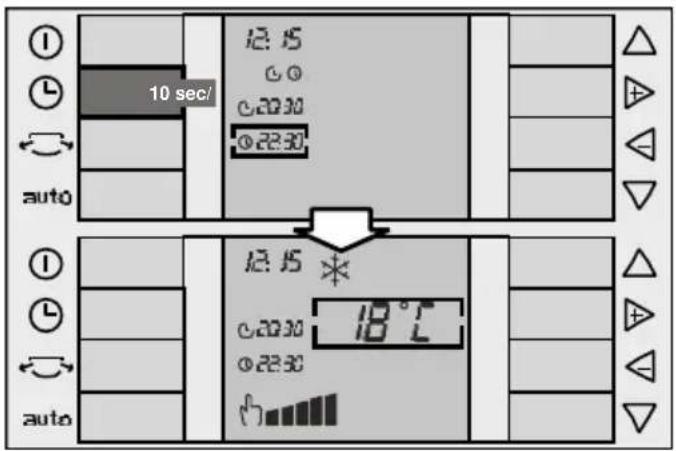

□ Per memorizzare l'ora d'inizio / arresto programma basta premere il tasto "Timer", o aspettare 10 secondi alla toccare nessun tasto.
Sullo schermo apparirà l'ora che è stata impostata.

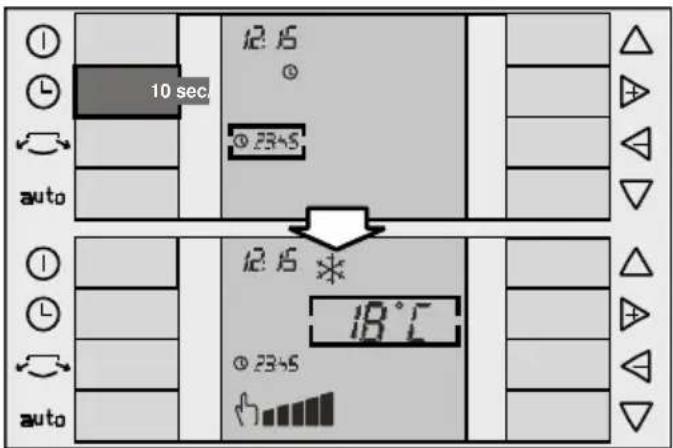

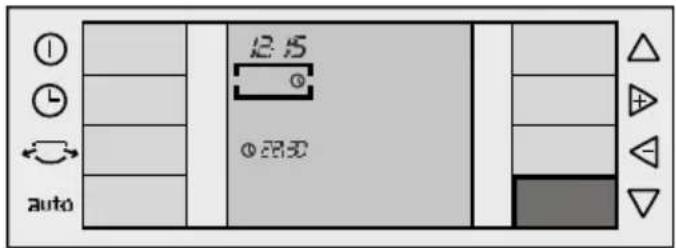

Programmazione scollegamento dell'apparecchio "Stop"

Premere il tasto "Timer", per collocare il cursore nel menu temporizzatore. Per difetto appara l'ultima funzione programmata.

Selectionare con i tasti "+" e "-" la funzione "Stop" (vedasi Tasti "+" e "-").

Con il tasto "Down" (vedasi Tasti "Up"e "Down") il cursore scende fino al menu di scollegamento. Arrivati qua, tramite i tasti

" +" e "-" è modificata l'ora di scollegamento fino a ottenere quella desiderata.

L'ora è modificata a intervalli di 15 minuti.

□ Per memorizzare l'ora d'arresto programmata basta premere il tasting "Timer" L, o aspettare 10 secondi alla toccare nessun tasting.
Sullo schermo appeare l'ora che è stata impostata.

Scollegamento del temporizzatore

Premere il tasting "Timer", per collocare il cursore nel menu temporizzatore. Per difetto appara l'ultima funzione programmata.

Istruzioni d'uso

• Selezionare con i tasti "+" e "-" la funzione "Off".
  Basta premere il tasto "Timer" 心 , o aspettare 10 secondienza toccare nessun tasto perché il temporizzatore rimanga scollegato. Sullo schermo non apparirà nessun'ora programmata.

I valori e funzioni programmati nel temporizzatore rimangono attivi, ripetendo agli giorni le relative operazioni in funzione delle ore impostate, nelle non siano disattivati o annullati come abbiamo appena descritto.

Pulizia e manutenzione

Pulizia dell'apparecchio

Per sicurezza, prima di agire sull'attrezatura bisogna staccarla alla rete elettrica.
L'apparecchio può essere pulito con un panno o spugna, acqua tiepida e un detersivo leggero.
Non usate mai dell'acqua calda (oIre i 40^) ,candeggina,petrolio,benzina,acidi, pagliette, spazzole o detersivi abrasivi, ed evitate I'entrata d'acqua nell'apparecchio.
Non pulite l'apparecchio con una spazzola.

Pulizia e sostituzione di filtri purificatori

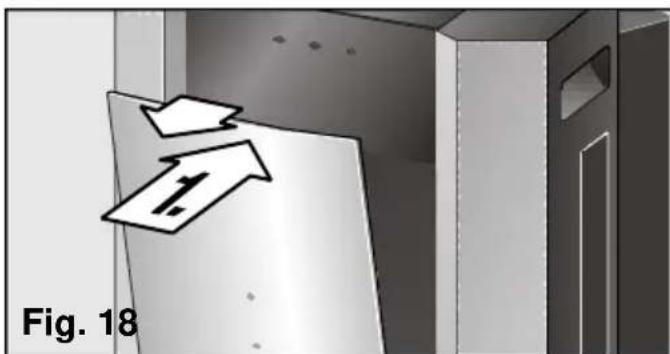

Per averere accesso alla sostituzione del filtropurificatore bisogna apriere l'anta anteriore dell'unità (non bisogna rimuoverla): basta premere leggermente in avanti l'anta. L'anta si apre fino ad una battuta di sicurezzaenza rischio di cadere, Fig. 18.

Tutti i modelli sono provvisti di un fatto base d'aria che bisogna pulire nel tempo, Fig. 19. In merito bisogna soltanto premere il fermaglio situato nella parte superiore ed estrarlo alla sua sede, Fig. 20. Per lavarlo basta sciacquare in acqua del rubinetto, asciugarlo e rimetterlo aosto.

Questi modelli hanno in dotazioneanche un doppio filtro attivo collocato all'interno del filtro basico, Fig. 21.

Per renderli operativi devono essere sostituiti.
ogni anni o appena appaia sullo schermo il
simbolo "avviso sostuzione del filtro".
(Qesti accessori potranno essere acquistati
presso il Servizio Ufficiale del Fabbricante o
pressioni distributori autorizzati).

All'avvenuta sostituzione del filtro, per far sparire alla schermata il symbolo, si dovranno premere simultaneamente i tasti "+" e "-". In quello momento il symbolo scomparirà dallo schermo,indicando che il filtrò è nuovamente operativo.

Installazione del doppiohetto attivo:

Estrarre il filtro base dell'apparecchio, Fig. 20.

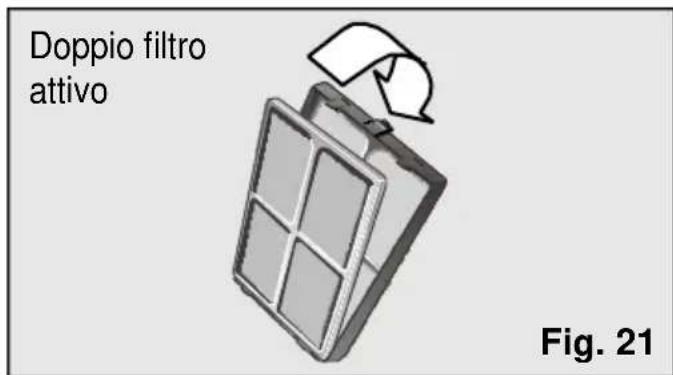

Sostituire il doppio filtro attivo con uno nuovo nel filtrlo base, come individato nella Fig. 21.
Installare quello filtrono nell'apparecchio, facendo combaciare le pattine inferiori con i fori situati nella carcassa anteriore dell'apparecchio, premendo il fermaglio superiore sono a sentire un "clic" a conferma che il complesso è collocato correttamente.
Chiudere l'anta anteriore dell'apparecchio.
- Collocare sostanto un complesso di filtri sul supporto in modo da mantenere la potenza frigorifera.

Notes:

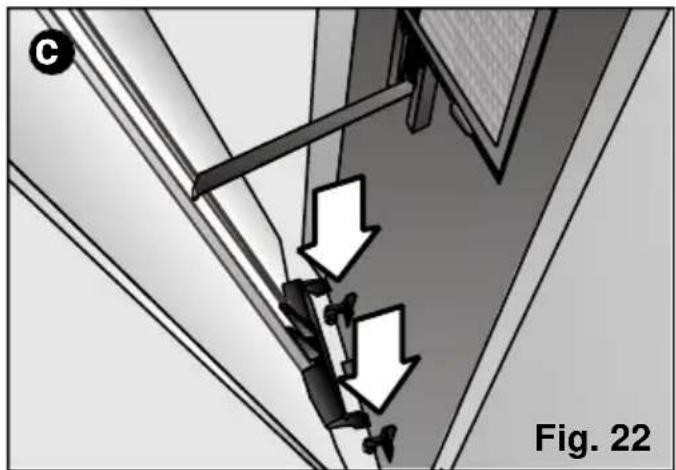

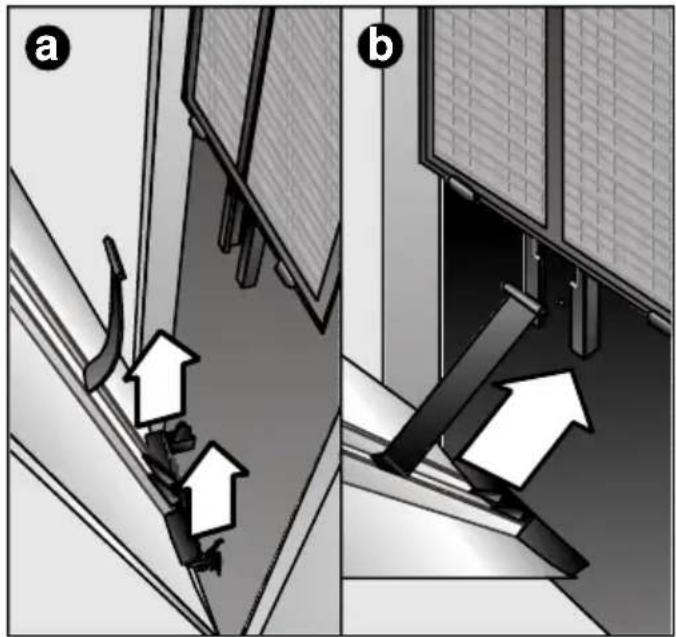

Per evitare che l'anta anteriore dell'apparecchio cada e provochi danni fisici e/o materiali questi modelli sonomuniti di un fermo di sicurezza fino il quale esta più essere aperta. Per una maggiore comodità qualora si pulisce o si sostituiscono i filtri èanche possibile rimuovere l'anta dell'apparecchio (l'utente delve tirare con forza l'anta verso di sé). In questo caso, o se per qualunque altrato motivo l'anta uscisse alla propria sede originale, l'utente dovrà seguire i passi seguenti per la sua collocazione corretta:

1^ Alzare l'anta fino ad estrarla dagli appoggi inferiori, (Fig. 22: a).
2^ Posizione are il fermaglio in plastica nella scanalatura frontale dell'apparecchio (a forma di T) e spostarlo in giu fino il fermo di sicurezza, (Fig. 22: b).
3° Facendo attenzione, collocare le patte inferiori dell'anta nei fermi frontali dell'apparecchio in modo da evitare che la patta in plastica più collocata nel passo anteriore esca alla propria posizione,(Fig. 22: c).

In seguito a questi passi l'utente dovrà assicurarsi che l'anta sia stata collocata correttamente e che non cada quando la si apra di nuovo. (L'anta rimane aperta fino al fermo di sicurezza). Altrimenti si dovranno ripetere i passi 1^ e 2^ .

Condizioni di trasporto

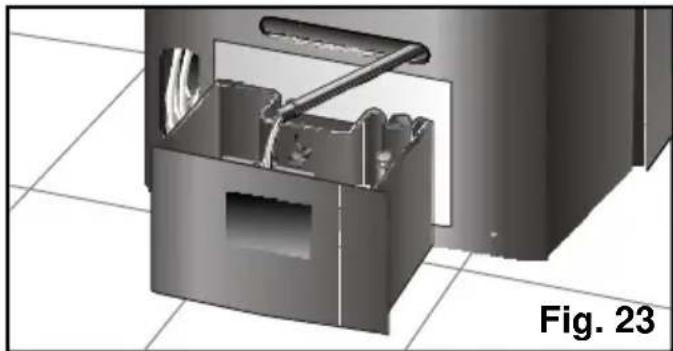

L'apparecchio ha in dotazione delle ruote per agevolarne il trasporto. Se fosse necessario, potete ribaltarlo per agevolarne lo spostamento. In quello caso è conveniente aspettare un tempo minimo di un'ora prima di ricollegare l'apparecchio.

Svuotate prima l'accua di condensa che ci cui possere nel serbatoio interno, sfilando alla sua sede il tubo di scolo dell'accua e smontando il tappo - Fig. 23 - per evacuire l'accua prodotta. All'avvenuto svuotamento del serbatoio, non dimenticate di collocare tappo e tubo nelle loro sedi.

Condizioni di deposito

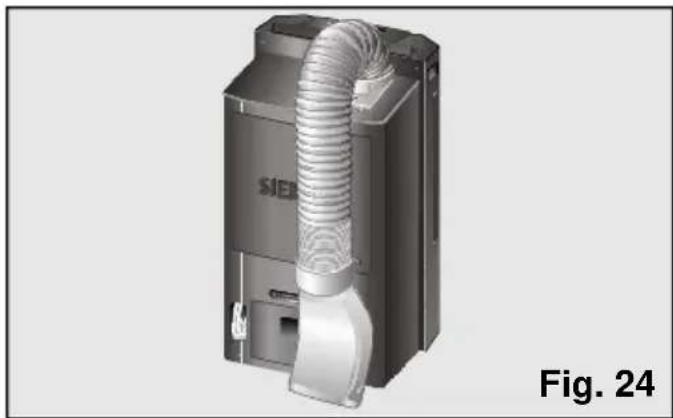

Alla fine d'ogni stagione, per fare in modo che l'apparecchio occupi il minore spazio possibile, il tubo d'evacuation dovrà essere collocato in posizione di riposo.

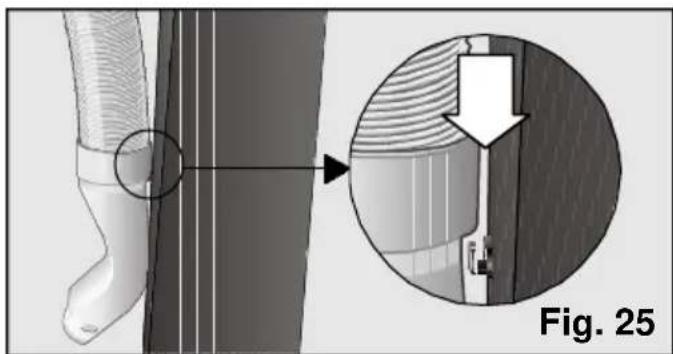

Per farlo,iegare il tubo verso la parte posteriore dell'apparecchio e trattenerlo dall'attacco diffusore, Fig.24 e 25.

Prima del suo uso all'inizio della stagione

Pulite il filtro dell'aria.
Pulite quindi il coperchio e le bocchette se del caso.

Condizioni generali di funzionamento

Cosa fare se ...?

... l'apparecchio non funziona ...

Verificate che la spina sia insertita.
- Verificate che ci sia energia nella rete e che il fusibile non sia bruciato.
Regolate il termostato ad una temperatura minore.

... l'apparecchio non funzione e sulla schermata appare il symbolo indicatore di serbatoio d'acqua di condensa pieno ...

• Collocate l'apparecchio su un pavimento piano. Se il symbolo rimane sullo schermo, svuotate il serbatoio d'acqua dell'apparecchio. Verificate che quello serbatoio sia collocato correttamente nella propria sede. (Vedasi istruzioni in "Climatizzazione").

... l'apparecchio non raffredda abbastanza ...

Verificate che le unioni del tubo espulsore dell'aria calda siano corrette.
Verificate che la traiettoria del tubo d'espulsione non sia troppo curvata e che la sua lunghezza non superi i 140 cm.
Verificate che il tappo del tubo d'evacuazione dell'acqua sua collocato nel suddetto tubo.
- Collocate la ventosa in modo che il foro della finestra sia il minimo possibile.
Chiudete le persiane in modo da minimizzare la radiazione solare.

... sullo schermo appeare il symbolo diguasto ...

Consultate un distributore autorizzato, il Servizio Clienti o la nostra rete di Servizi Tecnici del Fabbricante.

... rilevate acqua nell quadro di controllo o nella sede di disposizione del filtro base ...

Non dovete preoccuparvi: è dovuto al funzionamento stesso dell'apparecchio.

Considerazioni generali sul livello di rumore

... l'apparecchio produce un rumore eccessivo ...

Bisogna distinguere tra due tipi di rumore: quello dovuto al funzionamento normale dell'apparecchio e quello di facile soluzione. In seguito sono descritti alcuni di questi possibili rumori in modo da poterli determinare meglio.

Rumori perfettamente normali

Se sentite un rumore ciclico d'acqua, gorgoglio, è dovuto al funzionamento della pompa che fa ricircolare l'acqua per migliorare la potenza dell'apparecchio.
Se sentite dei rumori simili a dei mormoni sordi, sono inevitabili e dovuti al funzionamento del compressore.
Se sentite un leggero sibilo, si tratta del suono prodotto dal passaggio del refrigeranteattraverso i tubicini dell'apparecchio quando si accende il compressore.
Se sentite un breve rumore tipo "clic", si tratta del rumore generato dall'accensione o spegnimento della pompa o il rumore generato dal regolatore quando accende o stacca l'electronica.

Rumori di facile soluzione

□ Assicuratevi che il tubo espulsore d'aria,或者其他 ai manicotti del diffusore e del collettore, sino fissati saldamente all'apparecchio.
Verificate che l'entrata e uscita d'aria dell'apparecchio siano liberi da ostacoli.
Verificate che l'apparecchio non sia a contatto diretto con mobili o altri elettrodomestici, in modo da evitare che l'uscita d'aria incida direttamente su di loro e ne aumento il livello sonoro.

Qualsiasi altro guasto o riparazione deve essere portato a termine da un technician specializzato. Consultate il distributore autorizzato, il Servizio Clienti o la nostra Rete di Servizi Tecnici del Fabbricante.

Servizio Tecnico

Se dopo aver tenuto conta delle istruzioni d'uso e installmente, in particolare quanto indicate nel capitolo "Considerazioni ..." il vosto apparecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è alla vostra disposizione.

Percio, quando comunichiate il guasto, indicate il modello (E-NR) e il n. di fabbricazione (FD) del vosto apparecchio, che troverete nella targa di caratteristiche, Fig. 2.

Garanzia

In anni paesi sono valide le condizioni di garanzia stabilite delle relative Società Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vosto appearecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizazo durante la garanzia, è imprescindibile insoltrare lo scontrino dell'acquisto dell'apparecchio.

Dati tecnici

Modello PA20001M
Consumo a potenza massima (W)* 975
Capacità di deumidificazione (I./giorno) 38
Fusibile (A) 10
Efficienza energetica (lettera) C
Capacità di refrigerazione (W)* 2000
Portata di funzionamento
- Deumidificazione (min./max. °C) 18 – 35
- Climatizzazione (min./max. °C) 18 – 35
(*) Ai sensi della norma EN14511

Family Line

01805-2223

Siemens-Hausgeräte
