MANUALE UTENTE PA0840M SIEMENS

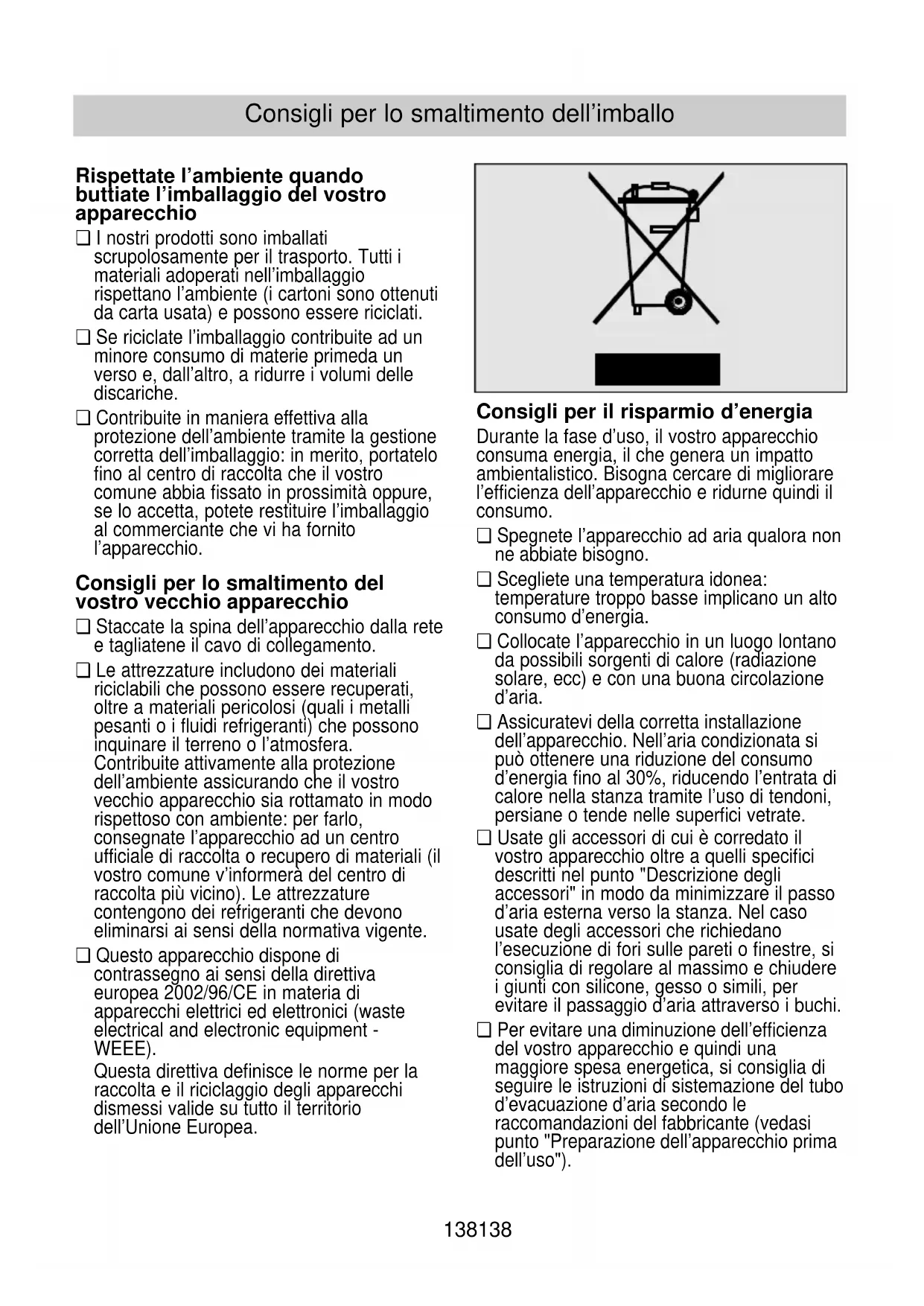

Consigli per lo smaltimento dell’imballo Rispettate l’ambiente quando buttiate l’imballaggio del vostro apparecchio ❏ I nostri prodotti sono imballati scrupolosamente per il trasporto. Tutti i materiali adoperati nell’imballaggio rispettano l’ambiente (i cartoni sono ottenuti da carta usata) e possono essere riciclati. ❏ Se riciclate l’imballaggio contribuite ad un minore consumo di materie primeda un verso e, dall’altro, a ridurre i volumi delle discariche. ❏ Contribuite in maniera effettiva alla protezione dell’ambiente tramite la gestione corretta dell’imballaggio: in merito, portatelo fino al centro di raccolta che il vostro comune abbia fissato in prossimità oppure, se lo accetta, potete restituire l’imballaggio al commerciante che vi ha fornito l’apparecchio. Consigli per lo smaltimento del vostro vecchio apparecchio ❏ Staccate la spina dell’apparecchio dalla rete e tagliatene il cavo di collegamento. ❏ Le attrezzature includono dei materiali riciclabili che possono essere recuperati, oltre a materiali pericolosi (quali i metalli pesanti o i fluidi refrigeranti) che possono inquinare il terreno o l’atmosfera. Contribuite attivamente alla protezione dell’ambiente assicurando che il vostro vecchio apparecchio sia rottamato in modo rispettoso con ambiente: per farlo, consegnate l’apparecchio ad un centro ufficiale di raccolta o recupero di materiali (il vostro comune v’informerà del centro di raccolta più vicino). Le attrezzature contengono dei refrigeranti che devono eliminarsi ai sensi della normativa vigente. ❏ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Consigli per il risparmio d’energia Durante la fase d’uso, il vostro apparecchio consuma energia, il che genera un impatto ambientalistico. Bisogna cercare di migliorare l’efficienza dell’apparecchio e ridurne quindi il consumo. ❏ Spegnete l’apparecchio ad aria qualora non ne abbiate bisogno. ❏ Scegliete una temperatura idonea: temperature troppo basse implicano un alto consumo d’energia. ❏ Collocate l’apparecchio in un luogo lontano da possibili sorgenti di calore (radiazione solare, ecc) e con una buona circolazione d’aria. ❏ Assicuratevi della corretta installazione dell’apparecchio. Nell’aria condizionata si può ottenere una riduzione del consumo d’energia fino al 30%, riducendo l’entrata di calore nella stanza tramite l’uso di tendoni, persiane o tende nelle superfici vetrate. ❏ Usate gli accessori di cui è corredato il vostro apparecchio oltre a quelli specifici descritti nel punto "Descrizione degli accessori" in modo da minimizzare il passo d’aria esterna verso la stanza. Nel caso usate degli accessori che richiedano l’esecuzione di fori sulle pareti o finestre, si consiglia di regolare al massimo e chiudere i giunti con silicone, gesso o simili, per evitare il passaggio d’aria attraverso i buchi. ❏ Per evitare una diminuzione dell’efficienza del vostro apparecchio e quindi una maggiore spesa energetica, si consiglia di seguire le istruzioni di sistemazione del tubo d’evacuazione d’aria secondo le raccomandazioni del fabbricante (vedasi punto "Preparazione dell’apparecchio prima dell’uso").139139 Fig. 1 ❏ Il fabbricante avvisa che queste attrezzature sono esclusivamente per uso domestico e/o commerciale, intendendo come commerciale gli uffici o camere di dimensioni e caratteristiche simili a quelle specificate nei cataloghi commerciali. ❏ Non ne è garantito l’uso industriale, intendendo con questo termine l’utilizzazione in grandi superfici o vicino a sorgenti di calore non ambientali (resistenze, stufe, ecc.). In caso di esserci bambini in casa ❏ Non sedete né appoggiatevi sull’anta frontale o sull’attrezzatura d’aria condizionata. L’attrezzatura potrebbe ribaltarsi e produrre danni alle persone e/o alle cose. ❏ Non permettete ai bambini di giocare con l’attrezzatura d’aria condizionata né di manipolarla. ❏ Mantenete allontanati i bambini piccoli dall’attrezzatura d’aria condizionata, soprattutto qualora l’anta sia aperta, in modo da evitare che ci si appendano o si appoggino, impedendo quindi il ribaltamento dell’attrezzatura. ❏ Non permettete che i bambini giochino o introducano oggetti nelle uscite d’aria e le rimanenti cavità dell’attrezzatura. Osservazioni importanti Prima di collegare il vostro apparecchio ❏ Leggete il libro d’istruzioni prima di usarlo per la prima volta. Contiene informazioni importanti, non solo per l’uso, ma anche per la vostra sicurezza e per la manutenzione. ❏ Conservate questo libro d’istruzioni. Eventualmente può servire ad un altro utente. ❏ Non accendete un apparecchio danneggiato. ❏ Il montaggio e collegamento del vostro apparecchio devono farsi secondo le istruzioni di montaggio e la normativa vigente. Se queste istruzioni non vengono rispettate, correte il rischio di perdere la garanzia. ❏ Le nostre attrezzature adempiono le norme di sicurezza vigenti. Soltanto tecnici competenti in materia sono autorizzati a ripararle. Ne è in gioco la vostra sicurezza. ❏ Assicuratevi che il tappo si scolo sia collocato bene, perché può allentarsi durante il trasporto, Fig. 1. ❏ Evitate di formare delle curve troppo chiuse e di allungare senza motivo il tubo espulsore dell’aria. ❏ Nell’evacuazione dell’aria calda nel caso di finestre scorrevoli, installate l’accessorio che evita l’entrata d’aria calda dall’esterno e migliora l’efficienza. ❏ Verificate che le unioni tra il tubo d’evacuazione d’aria e i manicotti (collettore e diffusore) siano quelle idonee. Vedasi "Possibilità d’evacuare l’aria all’esterno". ❏ Verificate che il diffusore sia collocato in modo che la finestra possa chiudersi il massimo possibile per evitare l’entrata d’aria dall’esterno. ❏ Assicuratevi che le entrate e uscite d’aria non siano ostacolate. Mantenetele pulite ed esenti di sporcizia, polvere e oggetti alieni. ❏ Assicuratevi che i filtri di cui è munito l’apparecchio siano puliti e correttamente installati (vedasi "Pulizia e manutenzione"). ❏ In estate, ventilate la casa quando l’aria in strada sia più fresca (all’inizio del mattino e durante la notte). Consigli per lo smaltimento dell’imballo140 Presentazione del vostro nuovo apparecchio Descrizione dell’apparecchio Diffusore Filtro base Uscita dell’aria calda Mandata dell’aria Mandata dell’aria Uscita dell’aria fredda Uscita dell’aria fredda Anta anteriore Tubo espulsore dell’aria calda Sede del cavo Serbatoio estraibile Targhetta caratteristiche Alette laterali Anse Apparecchio condizionatore Ruote per lo spostamento Doppio filtro attivo Tappo tubo evacuazione dell’acqua di condensa Aggancio tubo espulsore d’aria in posizione di riposo Tubo evacuazione dell’acqua Orientatore del flusso Fig. 2141 Presentazione del vostro nuovo apparecchio Quadro di controllo Tasto UP

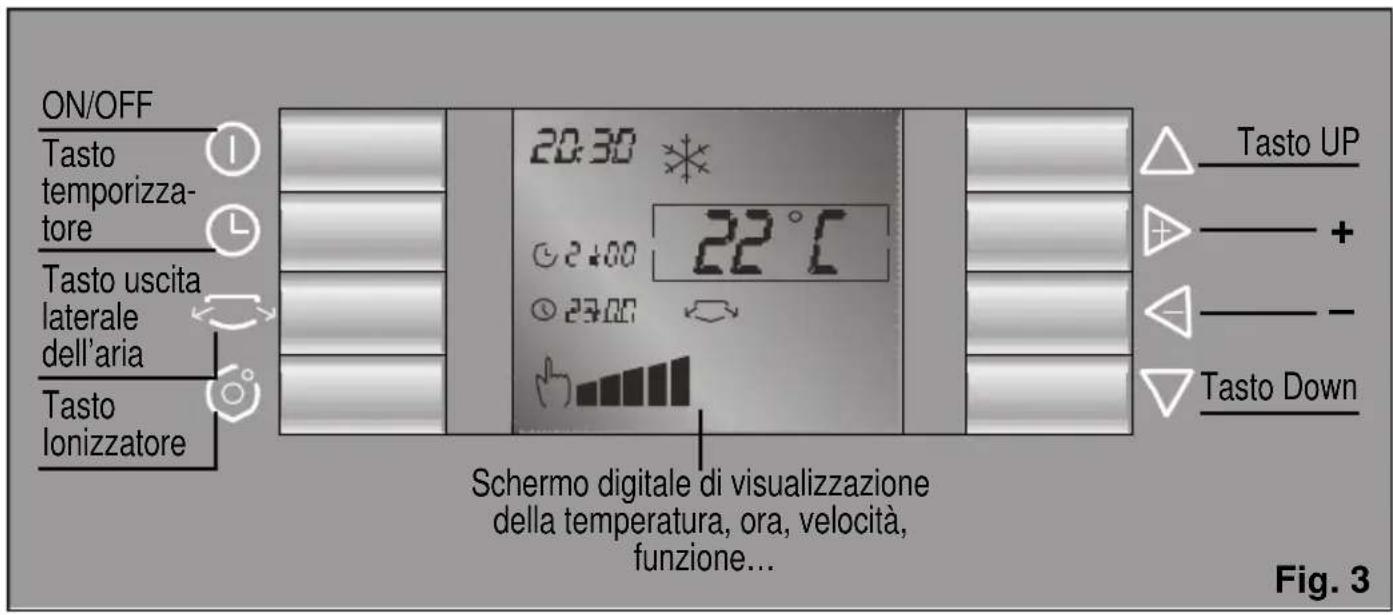

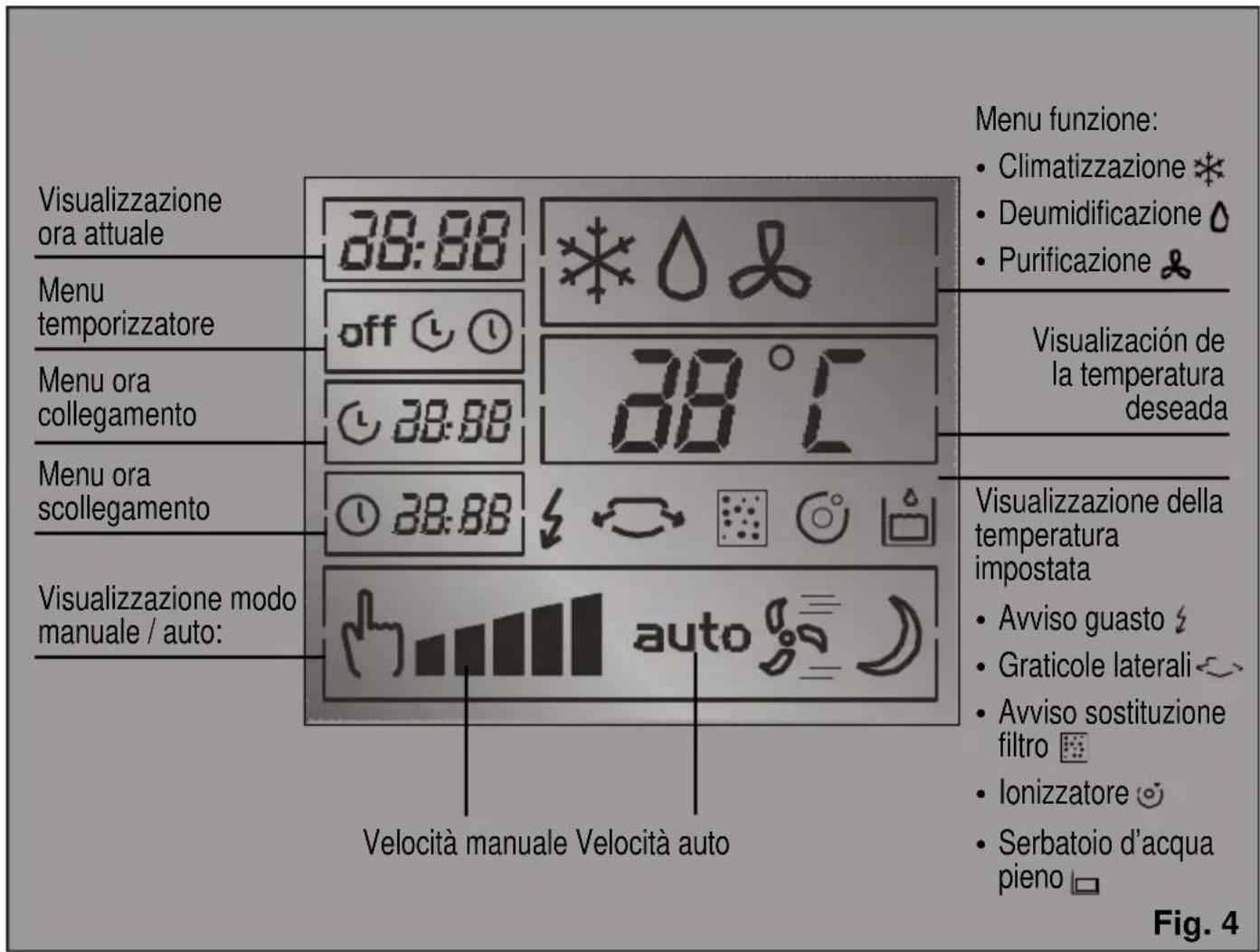

Tasto Down ON/OFF Tasto temporizza- tore Tasto uscita laterale dell’aria Tasto Ionizzatore Schermo digitale di visualizzazione della temperatura, ora, velocità, funzione… Fig. 3 Menu funzione:

Purificazione Visualización de la temperatura deseada Visualizzazione della temperatura impostata

Avviso sostituzione filtro

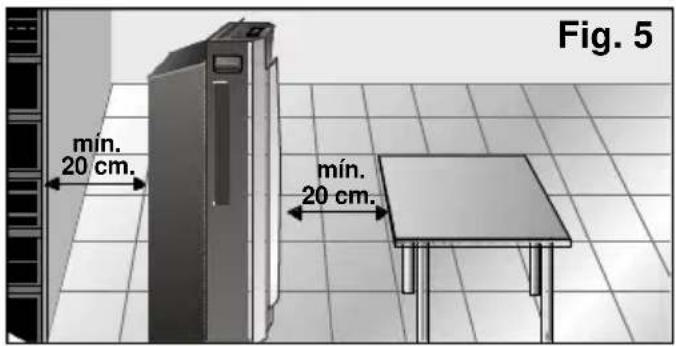

Serbatoio d’acqua pieno Visualizzazione modo manuale / auto: Menu ora scollegamento Visualizzazione ora attuale Velocità manuale Velocità auto Menu temporizzatore Menu ora collegamento Fig. 4142 Condizioni d’uso Condizioni d’uso ❏ Questo elettrodomestico deve collegarsi ad una rete di 220/240 V e 50 Hz con una spina munita di messa a terra. ❏ Protezione tramite un fusibile da 10 A d’azione lenta. ❏ Nel caso aveste bisogno di una prolunga, essa dovrà essere munita di messa a terra, la sua sezione non dovrà essere minore di almeno 1,5 mm

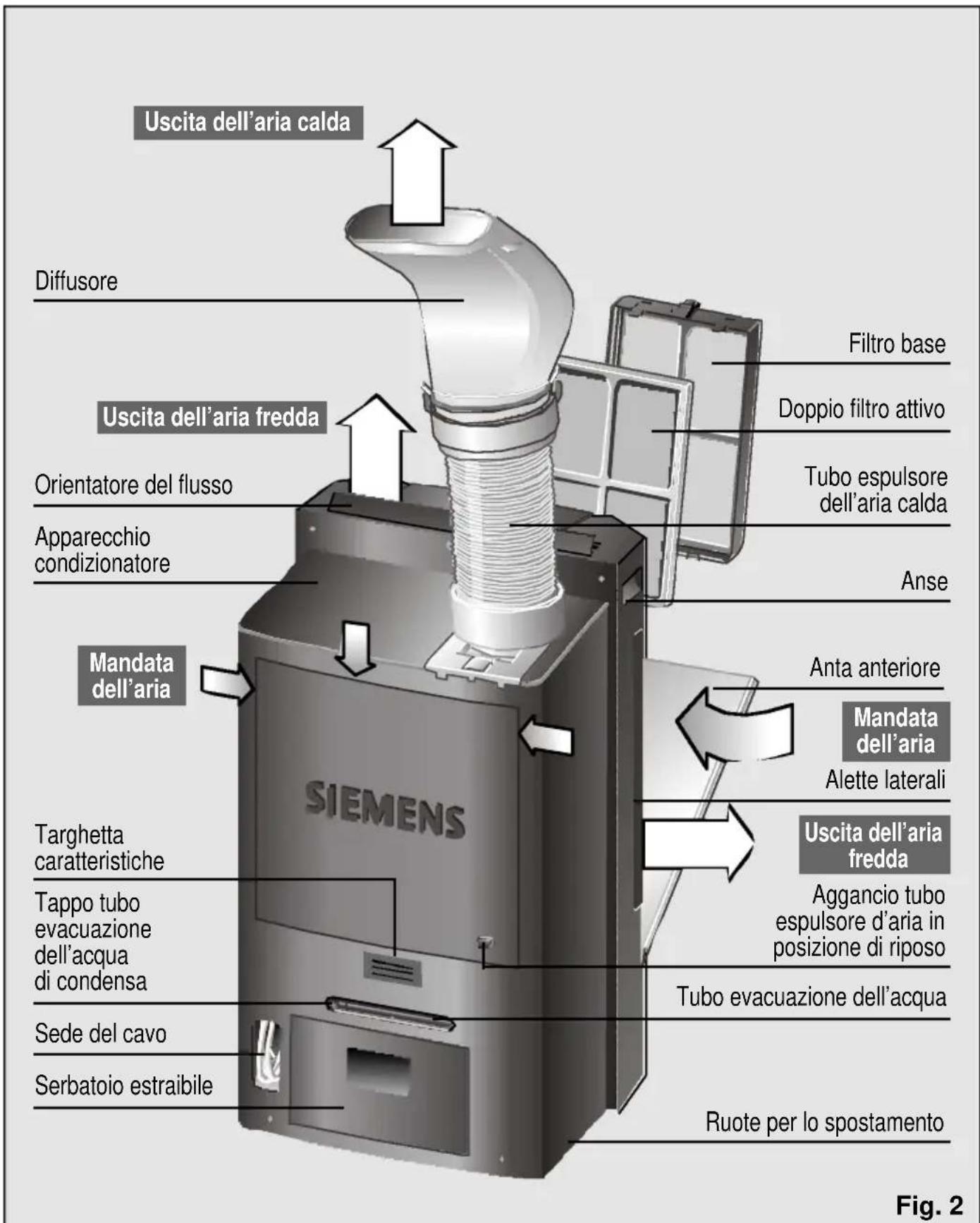

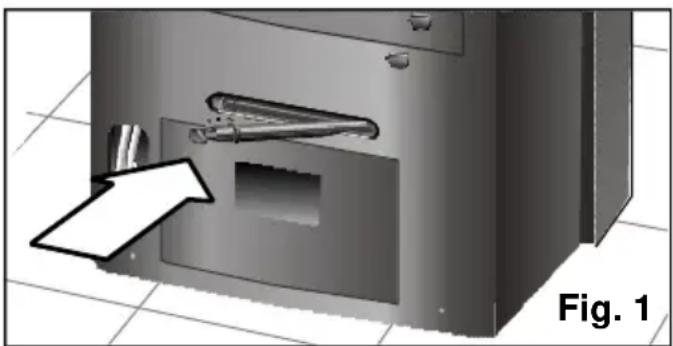

per terminale e la sua lunghezza sarà inferiore ai 25 m. ❏ Il cavo di collegamento alla rete elettrica è munito di una sede nel fianco posteriore dell’apparecchio. Vedasi Fig. 2. ❏ Non permettete l’entrata d’acqua né coprite le entrate e uscite d’aria del vostro apparecchio. ❏ Per sicurezza, prima di collegare il vostro apparecchio è necessario che sia lontano almeno 20 cm da qualsiasi superficie vicina, Fig. 5. mín. 20 cm. mín. 20 cm. Fig. 5 Attenzione! Se per qualsiasi motivo fosse necessario sostituire il cavo di collegamento alla rete elettrica con uno nuovo, esso dovrà essere sostituito soltanto da personale autorizzato del Servizio Tecnico Ufficiale. Se l’apparecchio viene spento e riacceso, il compressore si riavvierà dopo circa 3 minuti. Questo tempo è necessario per garantire il suo corretto funzionamento. Evitate di entrare a contatto diretto con l’aria espulsa dal tubo d’evacuazione. Presentazione del vostro nuovo apparecchio Descrizione degli accessori Ventosa Filtro Doppio Bocchettone Slitta base filtro balcone attivo Art. Nr.: Art. Nr.: Art. Nr.: PA10000Z PA11001Z 448069 PA0840M /

Dimensioni max. (lungo x ø parete 14 70 x 10 largo) cm. 205 x 10 Accessori di serie: Questi accessori sono consegnati con l’apparecchio.

Accessori opzionali: Questi accessori potranno essere acquistati presso il Servizio Ufficiale del marchio o presso i distributori autorizzati.

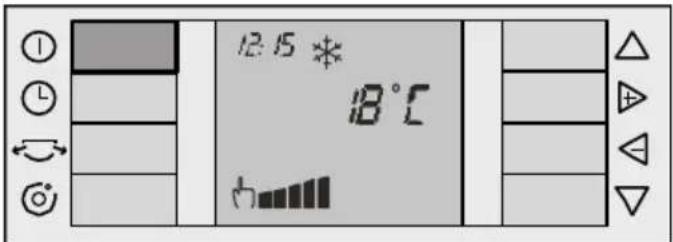

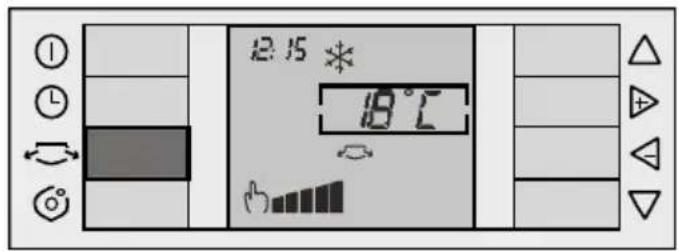

Accessori opzionali: Questi accessori potranno essere acquistati soltanto presso il Servizio Ufficiale del marchio.143 Concetto di navigazione Il pulpito di controllo del vostro apparecchio è stato concepito per agevolare l’uso della vostra attrezzatura. È necessario tenere conto delle seguenti caratteristiche. Il concetto di navigazione dell’apparecchio è basato nell’uso dei Tasti "U p " e "D o w n " (salire e scendere) per spostarsi in alto e in basso nella schermata. I Tasti "+" e "–" (destra e sinistra) ci permetteranno di muoverci verso destra e verso sinistra nell’interno del rettangolo di selezione. Questo rettangolo indica la funzione prescelta sulla quale possiamo agire. Per capire meglio il concetto di navigazione possiamo vedere il seguente esempio. Tasti Up e Down I tasti

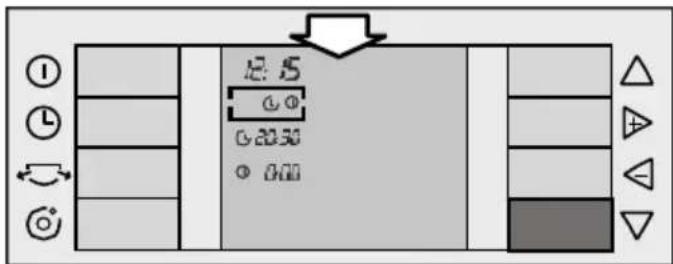

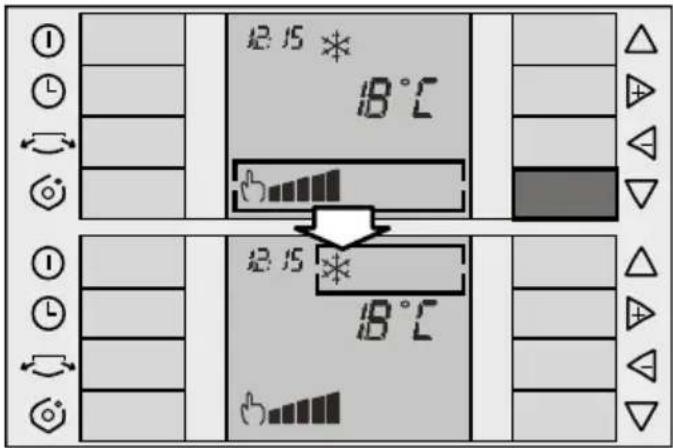

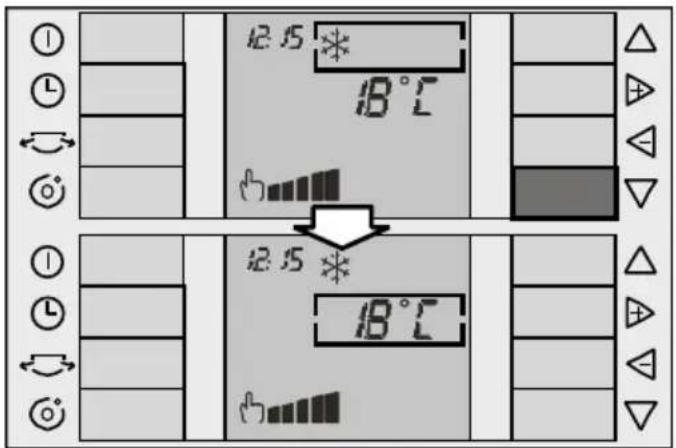

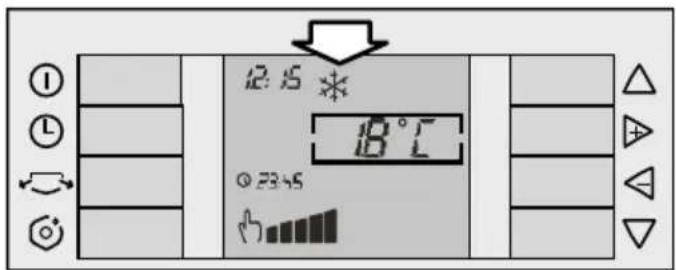

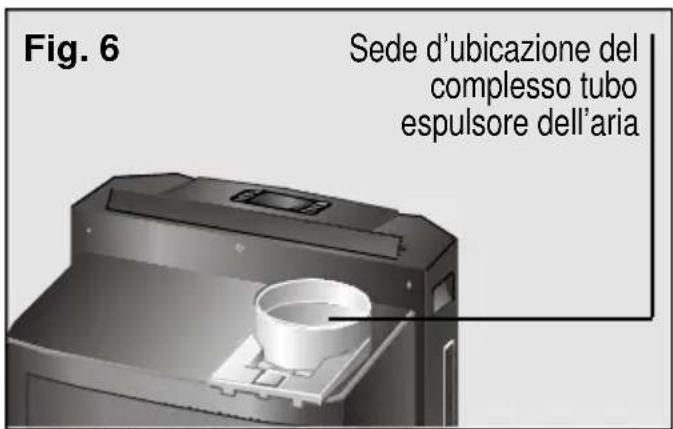

ci servono per spostarci in alto e in basso della schermata. Tasto "Down" : Supponiamo che la situazione iniziale sia quell’indicata nella prima figura (il rettangolo di selezione si trova sull’opzione modi di funzionamento). Se premiamo il tasto , il rettangolo di selezione si sposta in giù fino alla funzione "Selezione di temperatura”. Premendo ancora il tasto , il rettangolo di selezione si sposta in giù fino alla funzione "Selezione di velocità". Tasto "Up" : Il funzionamento del tasto è esattamente lo stesso che quello del tasto , ma con il rettangolo di selezione che si sposta in alto. Funzionamento ciclico: L’uso d’entrambi tasti è ciclico, cioè, se ci troviamo nella parte inferiore della schermata e premiamo di nuovo il tasto , il rettangolo di selezione si sposta verso parte superiore della schermata. Allo stesso modo, se ci troviamo nella parte superiore della schermata e premiamo il tasto , il rettangolo di selezione si sposterà verso la sua parte inferiore.144 Istruzioni d’uso Installazione del tubo d’evacuazione dell’aria Collocate il tubo espulsore d’aria nell’accoppiamento con linguetta “push” e avvitatelo in senso antiorario, Fig. 6. Sede d’ubicazione del complesso tubo espulsore dell’aria Fig. 6 Se vi è più facile, potete estrarre l’accoppiamento dall’attrezzatura premendo la linguetta “push” e sfilandolo in fuori Fig. 7. Quando sia fuori, avvitate il tubo espulsore secondo la fig. 8, assicurandovi del suo ancoraggio corretto. Fig. 7 Preparazione dell’attrezzatura Fig. 8 Fig. 9 Collocate in seguito questo insieme nell’attrezzatura, inserendolo nella sua sede. Fig. 9. Concetto di navigazione Tasti + e – I Tasti "+" e "–" ci servono per spostarci a destra e a sinistra all’interno del rettangolo di selezione. Se la funzione selezionata è temperatura, i tasti serviranno ad aumentare o diminuire la temperatura impostata, come può rilevarsi nel seguente esempio:145 Installazione accessori per l’evacuazione dell’aria nella funzione refrigerazione Per evacuare l’aria calda esiste una serie di accessori che agevolano questo compito (vedasi punto "Descrizione degli accessori"). Installazione del tubo d’evacuazione dell’aria nella funzione deumidificazione e p u r i f i c a z i o n e ❏ Estraete il diffusore e collocate il tubo espulsore d’aria nella posizione indicata nella figura 11. ❏ Se così si vuole è anche possibile smontare completamente il tubo espulsore. Fig. 11 Ancoraggio diffusore – tubo evacuazione dell’aria Collocate il diffusore nell’estremo libero del tubo premendo leggermente entrambi lati fino a sentire un “clac”. Assicuratevi che i fermagli rimangano chiusi, in modo da evitare che il diffusore caschi giù. Fig 10. Fig. 10 Istruzioni d’uso Installazione ventosa ❏ Aprite leggermente la finestra e introducete il diffusore tra l’anta e la cornice. ❏ Chiudete la finestra il più possibile e sostenetela con la ventosa fornita, Fig. 12. Fig. 12 Installazione slitta finestra / balcone ❏ Può essere usato anche l’accessorio d’installazione per finestra / balcone (vedasi "Descrizione degli accessori"), una slitta di cui è corredato l’apparecchio, Fig. 13 : a, b, c, d. Essa serve per finestre orizzontali e verticali. ¡clac!

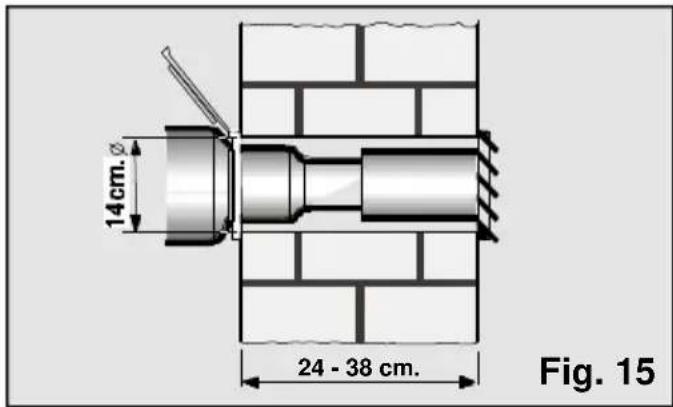

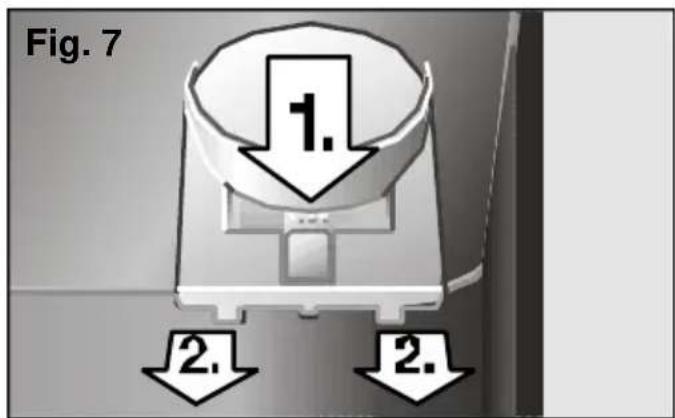

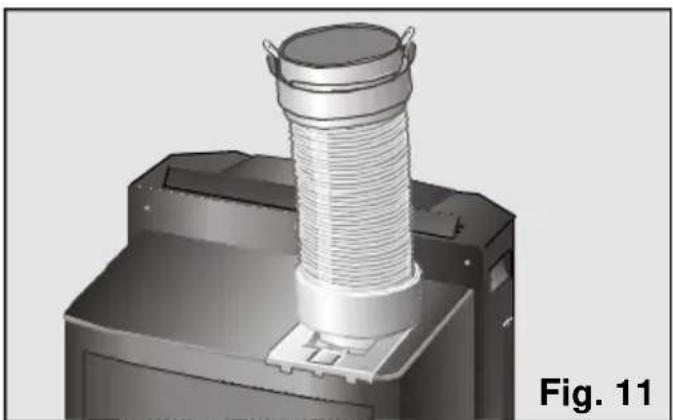

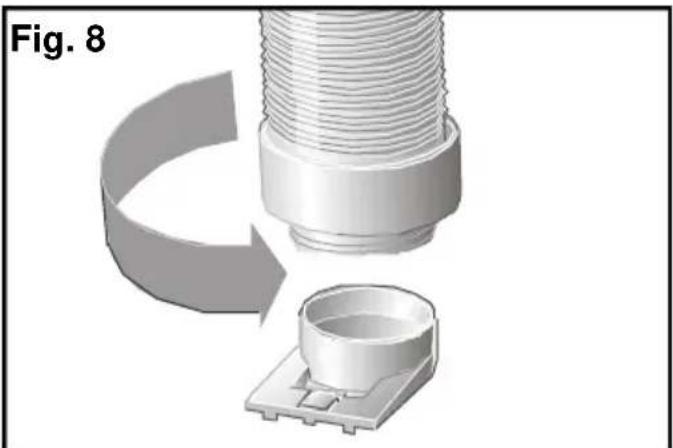

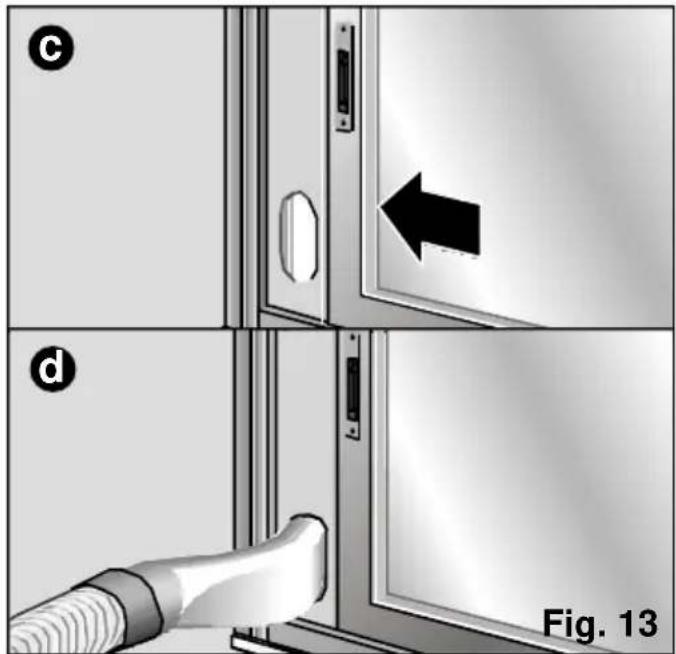

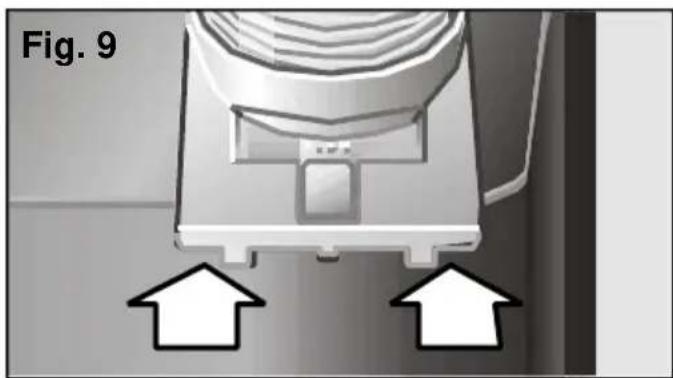

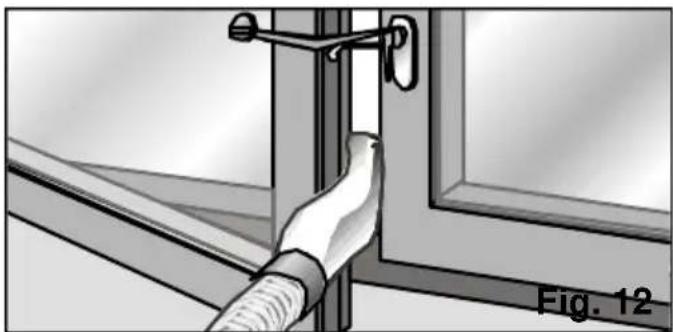

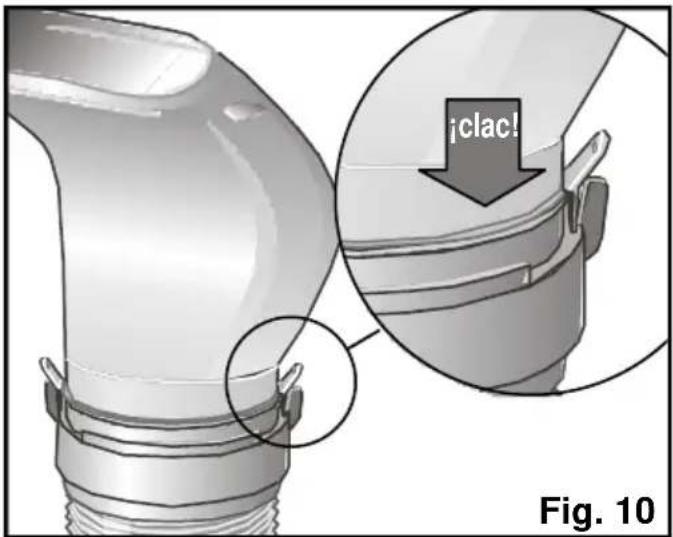

Istruzioni d’uso ❏ Rimuovete il diffusore e collegate il tubo espulsore d’aria all’accessorio. Fig. 13 Fig. 14 Installazione fissa Si fa tramite l’accessorio bocchettone. Vedasi "Descrizione degli accessori". ❏ Per espellere l’aria calda attraverso il muro bisogna eseguire un foro di diametro 14 cm in esso per collocarvi il bocchettone, Fig. 15.

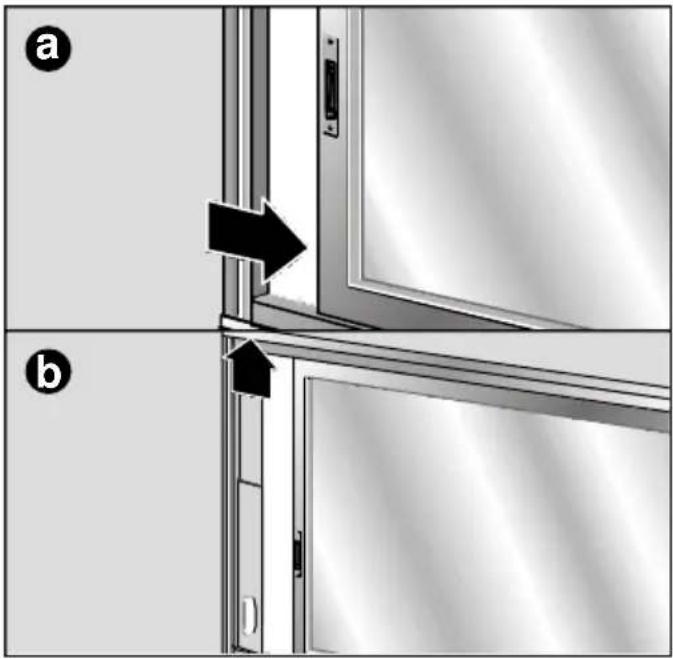

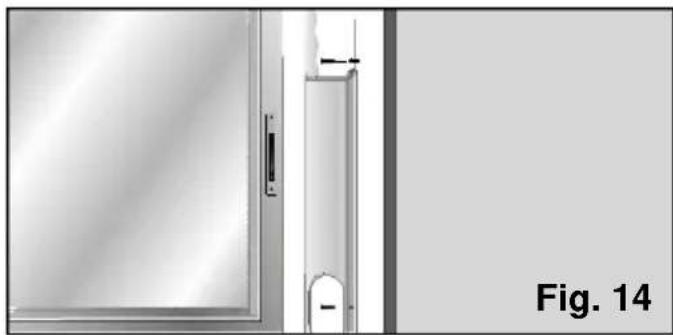

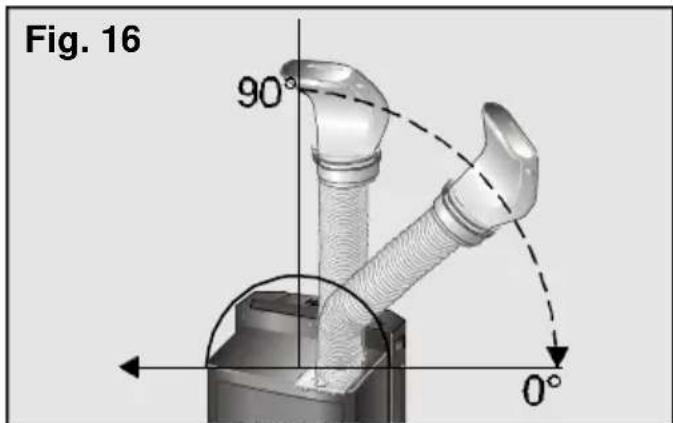

Fig. 15 ❏ Per poterlo fissare nella finestra / balcone è munito di due fori laterali. Tramite due viti (non comprese nell’accessorio) l’utente potrà fissarlo sulla cornice o sul muro senza pericolo che possa muoversi o cadere dalla sua posizione, Fig. 14. Note: Non allungare senza motivo il tubo espulsore dell’aria calda (lunghezza massima: 140 cm). Quando il tubo è ormai collocato, non devono eseguirsi curve a gomito altrimenti si impedirebbe l’idonea uscita d’aria calda che può implicare inoltre una riduzione della potenza frigorifera e del rendimento. Per raggiungere la massima efficienza di refrigerazione e il minimo livello di rumore è consigliabile collocare il tubo espulsore ad un’altezza superiore all’altezza totale dell’apparecchio, Fig. 16.Collegamento e scollegamento dell’apparecchio Per avviarlo è necessario premere il pulsante "On" / "Off" . ❏ Collegate l’apparecchio premendo il pulsante "On". ❏ Selezionate la funzione climatizzazione (vedasi punto "Selezione del modo di funzionamento"). ❏ Selezionate la temperatura desiderata (vedasi punto "Selezione della temperatura"). Se l’attrezzatura si stacca automaticamente perché la stanza ha raggiunto la temperatura selezionata, bisognerà aspettare che la temperatura ambiente aumenti 2-3°C perché riprenda il suo funzionamento. ❏ Selezionate la velocità di funzionamento, (vedasi punto "Selezione delle velocità"). Durante il condizionamento, parte dell’acqua di condensa evapora automaticamente ed è evacuata all’esterno, insieme all’aria espulsa, attraverso il tubo espulsore dell’aria calda. In situazioni d’elevata umidità, l’apparecchio accumulerà acqua di condensa nel suo serbatoio posteriore. Raggiunto un determinato livellonivel l’attrezzatura emetterà due fischi. Simultaneamente apparirà il simbolo di serbatoio estraibile pieno , il che indicherà la necessità di vuotare il suddetto serbatoio. In questo caso, l’apparecchio si arresta. Per svuotare il serbatoio estraibile basta premere l’asola ed estrarlo dopo con cura, trasportandolo per versare l’acqua nello scolo più vicino. All’avvenuto svuotamento del serbatoio d’acqua, e dopo la relativa corretta collocazione nell’apparecchio, il simbolo scomparirà dallo schermo.

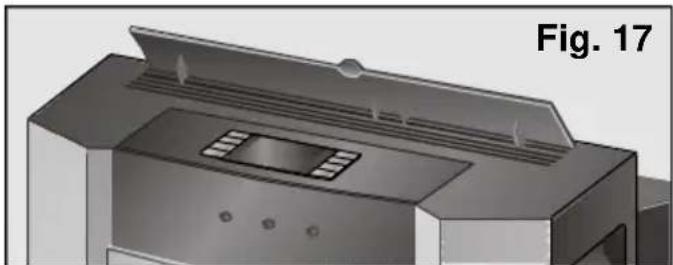

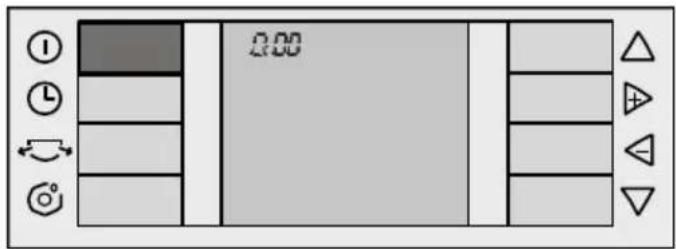

Istruzioni d’uso Fig. 17 Attenzione! Assicurarsi che l’apparecchio sia collegato alla rete elettrica. Selezione del modo di funzionamento Nel vostro apparecchio potete selezionare qualsiasi delle funzioni descritte in seguito: ❏ climatizzazione . ❏ deumidificazione . ❏ purificazione . Situate il rettangolo nel menu dei modi di funzionamento tramite i tasti "Up" e "Down" (vedasi "Concetto di navigazione": Tasti "Up" e “Down"). Con i tasti "+" e "–" ci spostiamo nel suo interno per selezionare la funzione desiderata (vedasi "Concetto di navigazione": Tasti "+" e

Climatizzazione In questo modo, l’apparecchio riduce la temperatura dell’ambiente fino a raggiungere quella desiderata dall’utente. Allo stesso tempo deumidifica e purifica l’aria dell’ambiente, creando così un clima gradevole. ❏ Collegate l’apparecchio alla rete elettrica. ❏ Rivolgete il tubo espulsore dell’aria calda verso l’esterno (vedasi punto "Preparazione dell’apparecchio prima dell’uso"). ❏ Controllate che il tappo sia situato nel tubo di scolo dell’acqua, in modo da evitare che l’acqua possa fuoriuscire e bagnare la superficie d’appoggio. ❏ Alzate l’orientatore dell’aria situato nella parte superiore dell’apparecchio, Fig. 17.148 Istruzioni d’uso

• In entrambi i casi, estraete il serbatoio e versate attentamente l’acqua nello scolo più vicino. Deumidificare in modo continuo:

• Collocate un recipiente nell’uscita del tubo d’evacuazione d’acqua, in modo da raccogliere l’acqua di condensa, oppure puntate il suddetto tubo verso uno scolo vicino.

• Rimuovete il tappo del tubo d’evacuazione d’acqua situato nella parte posteriore inferiore dell’unità. Non avverte nemmeno con i fischi né con il simbolo che il contenitore esterno è p i e n o .

• Selezionate la funzione deumidificazione (vedasi punto "Selezione del modo di funzionamento").

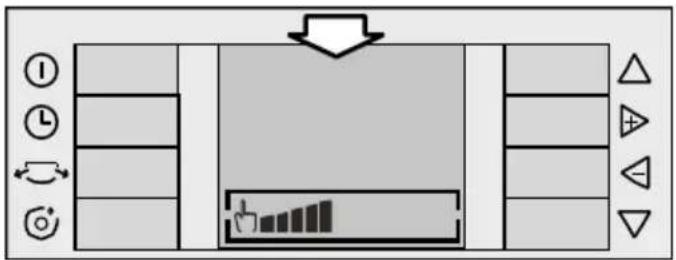

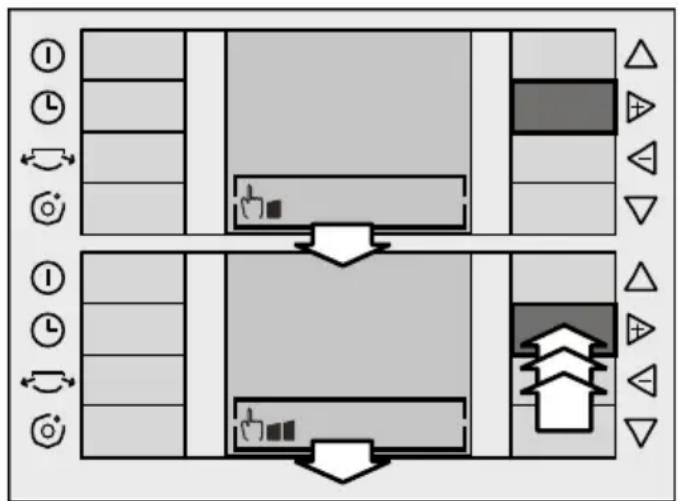

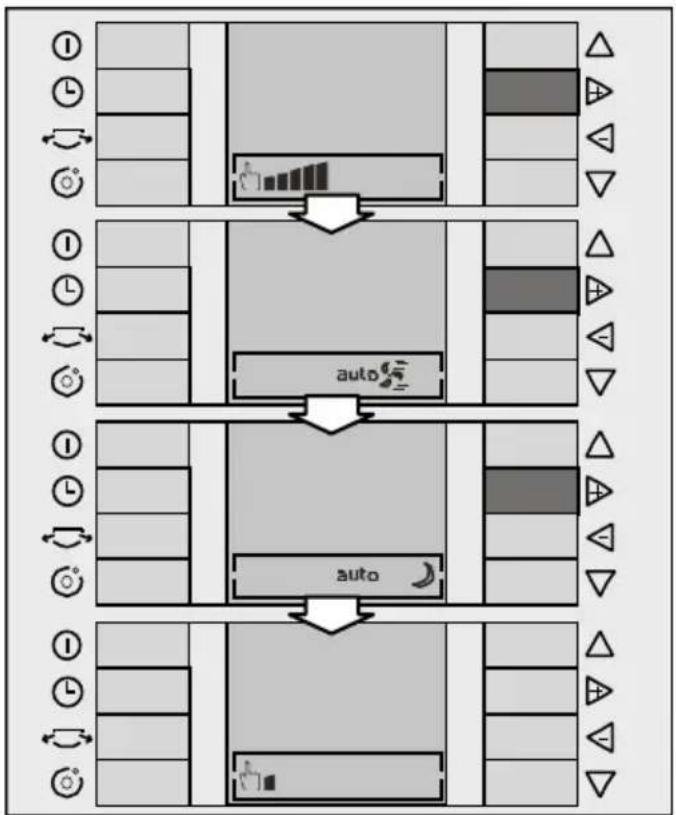

• Selezionate la velocità di funzionamento (vedasi punto "Selezione delle velocità"). Avvertenze La quantità d’acqua deumidificata può variare a seconda delle condizioni ambientali (Ve d a s i “Dati tecnici). La temperatura no aparece en la pantalla por lo que no puede ser seleccionada ni modificada en modo deshumidificación. La temperatura non appare sullo schermo e perciò, in modo deumidificazione, non può essere né selezionata né modificata. Attenzione! Quando cambiate la funzione, non dimenticatevi di collocare il tappo del tubo d’evacuazione dell’acqua, altrimenti essa uscirebbe appena l’apparecchio incominciasse a funzionare. Tenete sempre conto che per far funzionare l’apparecchio bisogna che la temperatura ambiente sia maggiore o uguale ai 18°C. Nel modo di deumidificazione l’apparecchio espulsa aria calda attraverso il tubo d’evacuazione, il che è necessario per un funzionamento più efficiente dell’apparecchio con questa funzione. Purificazione In questa funzione l’aria all’interno della stanza è ricircolata (ventilazione), passandola attraverso un sistema di filtraggio (purificazione). L’attrezzatura include un filtro base (installato in essa) e un filtro doppio attivo da installare nell’attrezzatura dall’utente, vedasi punto "Installazione filtro purificatore (doppio attivo)" per evitare: Attenzione! Qualora ricolleghiate l’apparecchio dopo l’evacuazione di tutta l’acqua, non scordatevi di collocare correttamente nell’apparecchio il serbatoio estraibile, altrimenti il simbolo non scomparirebbe dalla schermata e l’apparecchio non funzionerebbe. È da ricordarsi che, dopo lo spegnimento dell’apparecchio, bisogna aspettare circa 3 minuti prima che il compressore si metta di nuovo in moto. È il tempo necessario per garantire il funzionamento idoneo dell’apparecchio. Deumidificazione In questo modo di funzionamento l’apparecchio riduce l’umidità dell’ambiente. Allo stesso tempo ne purifica l’aria e crea così un clima gradevole. ❏ Collegate l’apparecchio alla rete elettrica. ❏ Collocate il tubo espulsore dell’aria calda come descritto nel punto "Preparazione dell’apparecchio prima dell’uso". ❏ Alzate l’orientatore dell’aria situato nella parte superiore dell’apparecchio. Esistono due possibilità d’evacuazione dell’acqua di condensa: attraverso il serbatoio estraibile e in modo continuo. Deumidificare attraverso il serbatoio estraibile:

• Controllare che il serbatoio estraibile e il tappo d’evacuazione dell’acqua siano collocati correttamente nell’apparecchio, in modo che l’acqua non possa fuoriuscire all’esterno e bagnare la superficie d’appoggio.

• Quando l’acqua accumulata nel serbatoio estraibile raggiunga un determinato livello, si sentiranno due fischi. Simultaneamente apparirà sullo schermo il simbolo di serbatoio estraibile pieno, indicando il bisogno di svuotarlo. In questo caso l’attrezzatura si spegne. Sia il simbolo che i fischi appaiono anche quando il serbatoio estraibile non è correttamente collocato nella propria sede.149 - Odori e fumi. - Pollini, batteri e polvere. ❏ Collocate il tubo espulsore dell’aria calda (vedasi punto "Preparazione dell’apparecchio prima dell’uso"). ❏ Alzate l’orientatore d’aria situato nella parte superiore dell’apparecchio ❏ Selezionate la funzione purificazione (vedasi punto "Selezione del modo di funzionamento"). ❏ Selezionate la velocità di funzionamento (vedasi punto "Selezione di velocità"). Avvertenza Consigliamo di lasciare i filtri installati indipendentemente dalla funzione scelta (climatizzazione, deumidificazione, purificazione dell’aria). Così otterrete una maggiore efficienza purificatrice. Ionizzazione Il vostro apparecchio d’aria condizionata è munito di uno ionizzatore che può essere collegato in modo aggiuntivo. Lo ionizzatore arricchisce l’aria con ioni caricati negativamente. Il fenomeno è comune nella natura: dopo una tempesta in estate, vicino al mare o sui monti l’aria ionizzata è fresca e pulita perché è particolarmente ricca di ioni n e g a t i v i .

• Per attivare lo ionizzatore bisogna premere il tasto ionizzatore del pulpito di controllo. Sullo schermo appare il simbolo ione e l’attrezzatura emette un fischio, indicante che questa funzione è stata attivata.

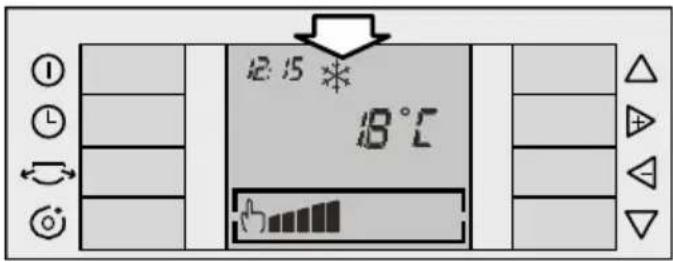

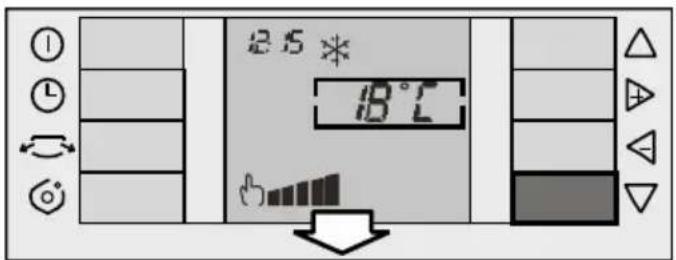

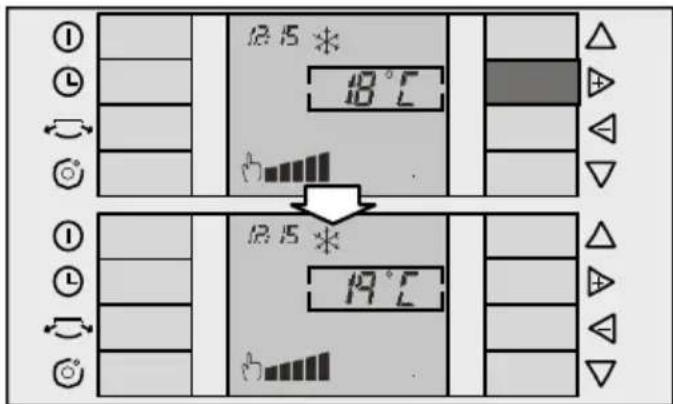

• Per disattivarla basta premere nuovamente il tasto ionizzatore. Il simbolo ionizzatore scompare dallo schermo e l’attrezzatura emette un nuovo fischio. Lo ionizzatore può essere attivato con tutte le funzioni (climatizzazione, deumidificazione e purificazione) e con tutte le velocità. Selezione della temperatura Questa funzione è valida soltanto nel modo climatizzazione. Situate il rettangolo nel menu selezione della temperatura (vedasi Tasti "Up" e "Down"). Tramite i tasti "+" e "–" ci sposteremo in esso fino a impostare la temperatura desiderata (vedasi Tasti "+" e "–"). Premendo il tasto "+" la temperatura desiderata aumenta e premendo il tasto "–" diminuisce. La portata di temperature che è possibile selezionare spazia dai 18°C ai 30°C in gradini di 1°C. Se il tasto si mantiene premuto, i gradi passano più in fretta. Selezione di velocità Nel vostro apparecchio potete selezionare tra cinque velocità manuali e due velocità automatiche: massima e silenziosa . La velocità auto massima regola la temperatura, iniziando dalla massima potenza refrigeratrice fino a raggiungere le condizioni determinate dall’utente. La velocità auto silenziosa regola la temperatura incominciando da una potenza minore, più silenziosa, fino a raggiungere le condizioni determinate dall’utente. Velocità manuali: Situate il rettangolo nel menu selezione delle velocità (vedasi punto "Concetto di navigazione", Tasti "Up" e "Down"). Tramite i tasti "+" e "–" ci spostiamo in esso fino a impostare la velocità desiderata (vedasi punto "Concetto di navigazione", Tasti "+" e "–"): Nello schermo appare il simbolo manuale seguito dalla velocità impostata l’ultima volta. Per modificare la velocità tra massima e silenziosa basta premere i tasti "+" e "–" . Istruzioni d’uso150 Velocità automatiche: Per attivare questa velocità basta collocare il rettangolo nel menu "Selezione delle velocità" e premere i tasti "+" e "–". Se quando è stata raggiunta la velocità manuale massima si preme nuovamente il tasto "+", ci sposteremo fino alla velocità auto massima . Premendo di nuovo il tasto "+" si raggiunge la velocità auto silenziosa . Finalmente, premendo ancora una volta il tasto "+", il simbolo auto silenzioso scompare dalla schermata e l’apparecchio ricomincia a funzionare in modo manuale. Per disattivarla velocità automatica basta premere nuovamente i tasti "+" e "–". In quest’istante il relativo simbolo auto sparisce e l’apparecchio ritorna al lavoro con la velocità manuale impostata dall’utente. Istruzioni d’uso Questa prestazione può essere utilizzata in tutti i modi di funzionamento: climatizzazione, deumidificazione e purificazione. Qualora si spegne l’apparecchio tramite il tasto "Off", le alette laterali si chiudono automaticamente. Se prima di spegnere l’apparecchio le alette laterali erano aperte, quando si riaccenda l’apparecchio si riapriranno nuovamente. Regolazione / Programmazione del temporizzatore Regolazione ❏ La prima volta che l’apparecchio viene collegato alla rete elettrica è visualizzata soltanto l’ora attuale (in formato 24 ore) nella parte superiore sinistra dello schermo. Per difetto lampeggia 0:00 h. ❏ Per programmare l’ora bisogna accendere l’apparecchio premendo il tasto "O n" . Se durante la programmazione / regolazione dell’apparecchio impiegate più di 10 secondi per realizzare l’operazione successiva, la schermata tornerà automaticamente al menu principale, visualizzandosi le funzioni determinate per difetto all’uscita dalla fabbrica o, se non fosse la prima volta che programmate il temporizzatore, quelle ultime che avete ormai utilizzato. Alette laterali Il vostro apparecchio è munito di alette laterali che possono essere azionate in modo complementare per distribuire meglio l’aria. Premendo il tasto alette laterali si aprono queste alette e se ne attiva il funzionamento. Sullo schermo è visualizzato il relativo simbolo

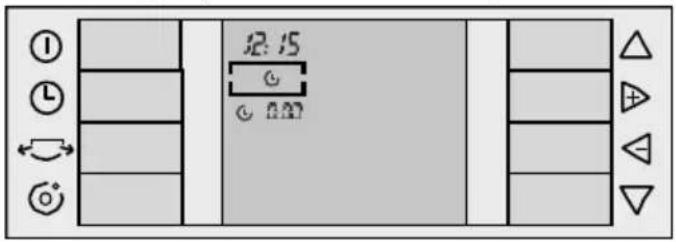

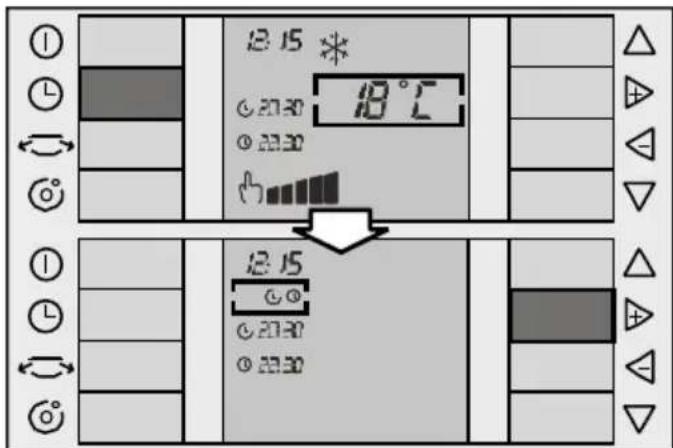

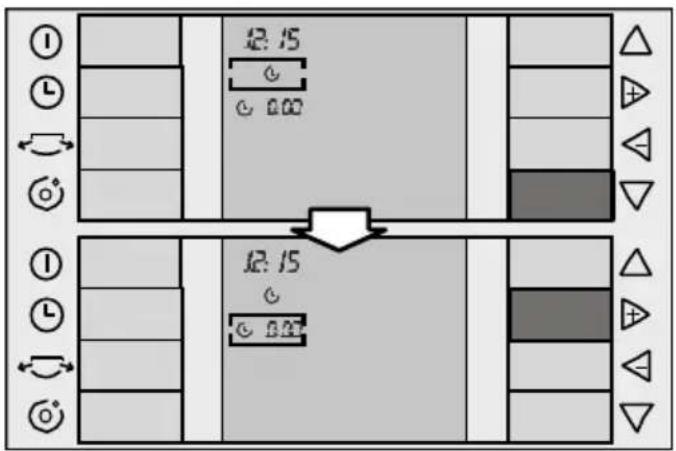

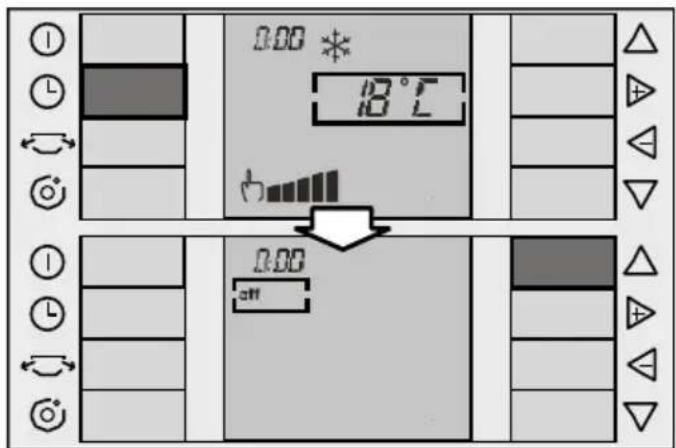

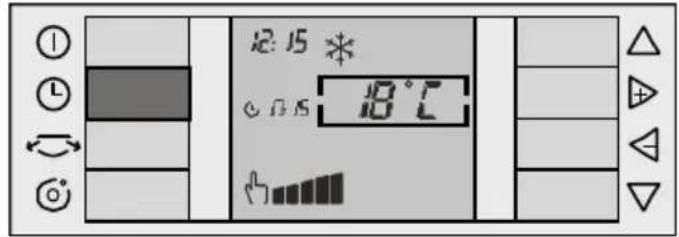

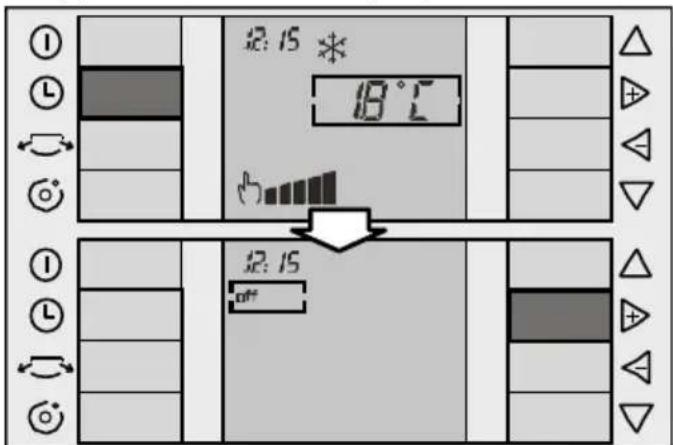

Per chiuderle basta premere di nuovo lo stesso tasto, il simbolo scompare dallo schermo e le alette si chiudono.151 ❏ Premete il tasto "Timer" . Il rettangolo appare nel menu temporizzatore con l’ultima funzione scelta (per difetto appare la funzione "Off"). Istruzioni d’uso ❏ Tramite il tasto "U p" il rettangolo si posiziona sull’ora. Essa è modificata tramite i tasti "+" e "–". Ogni pulsazione di questo tasto aumenta o diminuisce l’ora in intervalli di un minuto. Se il tasto si mantiene premuto, i minuti passano più in fretta. ❏ Premendo il tasto "Timer" , oppure dopo 10 secondi senza toccare nessun tasto, l’ora viene memorizzata e la schermata ritorna al menu principale. Programmazione del temporizzatore Per programmare le ore di collegamento o scollegamento dell’apparecchio bisogna che l’apparecchio sia acceso. Premere il tasto "Ti m e r " , per potere navigare attraverso il menu temporizzatore. Premendo il tasto "+" nel menu temporizzatore è possibile la programmazione delle diverse funzioni che l’apparecchio può offrire. Sono le seguenti:

• "Off" : apparecchio senza programmare.

• "Start" : ora inizio dell’avviamento dell’apparecchio.

• "Start" / "Stop" : programmazione dell’ora per inizio e fine dell’avviamento dell’apparecchio.

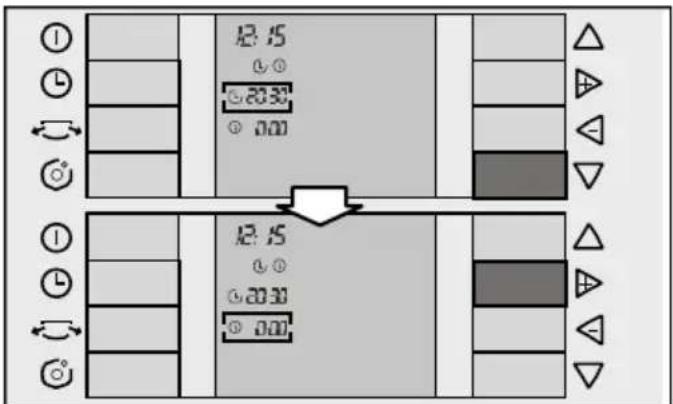

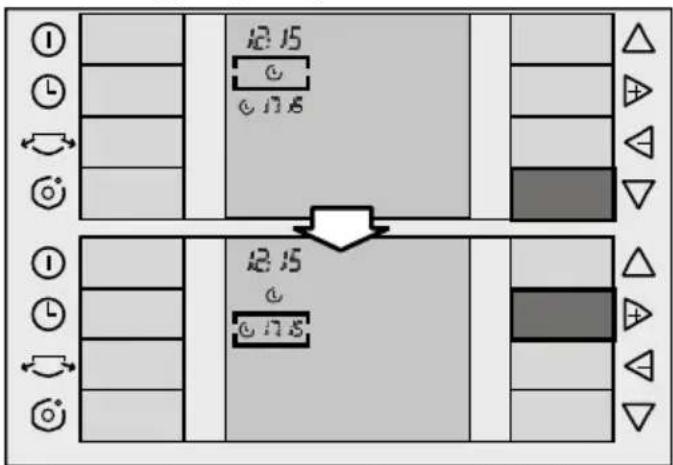

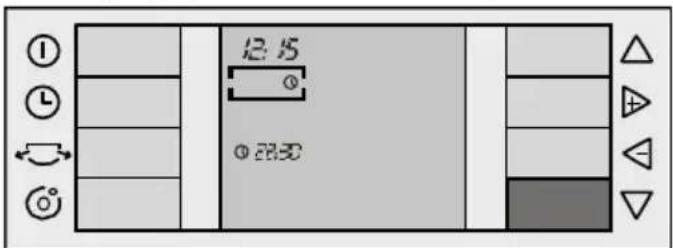

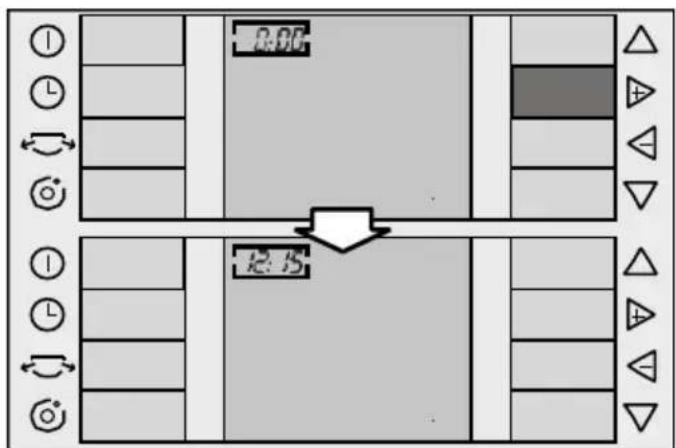

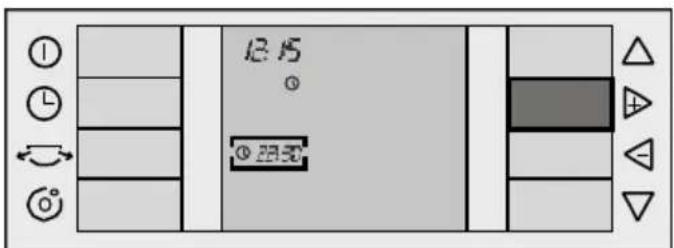

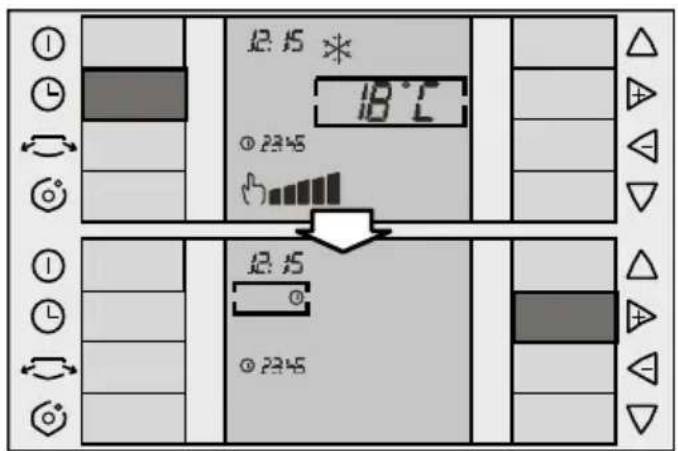

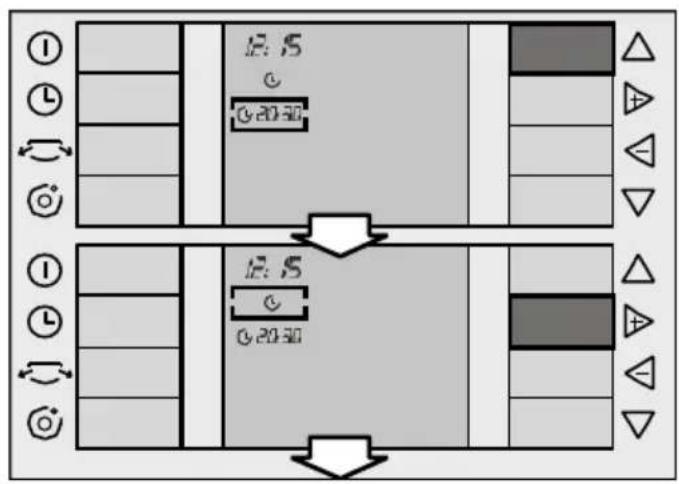

• "Stop" : programmazione dell’ora d’arresto dell’apparecchio. Programmazione collegamento dell’apparecchio "Start" ❏ Premere il tasto "Ti m e r " , per posizionare il cursore nel menu temporizzatore. Per difetto appare l’ultima funzione programmata. 10 sec/❏ Selezionare con i tasti "+" e "–" la funzione "Start" (vedasi tasti "+" e "–"). ❏ Con il tasto "Down" (vedasi Tasti "Up" e "Down") il cursore scende fino al menu ora di collegamento. Arrivati qua, con i tasti "+" e "–" è modificata l’ora di programmazione fino a raggiungere quella desiderata.

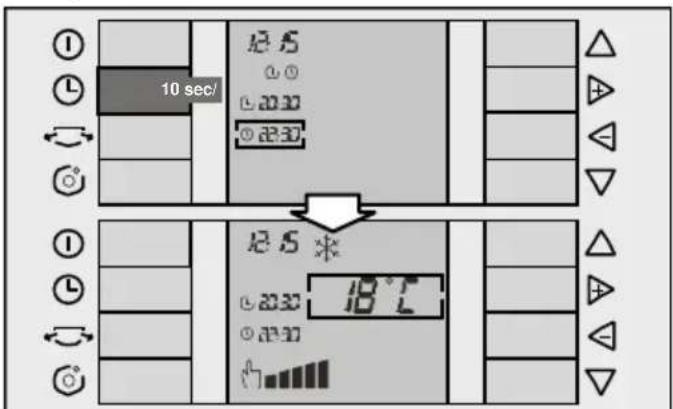

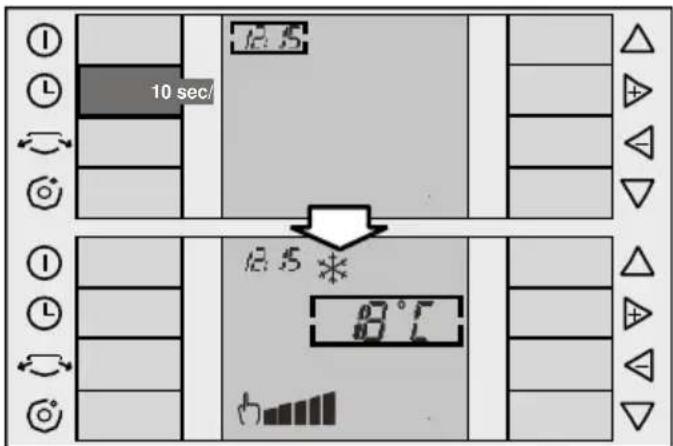

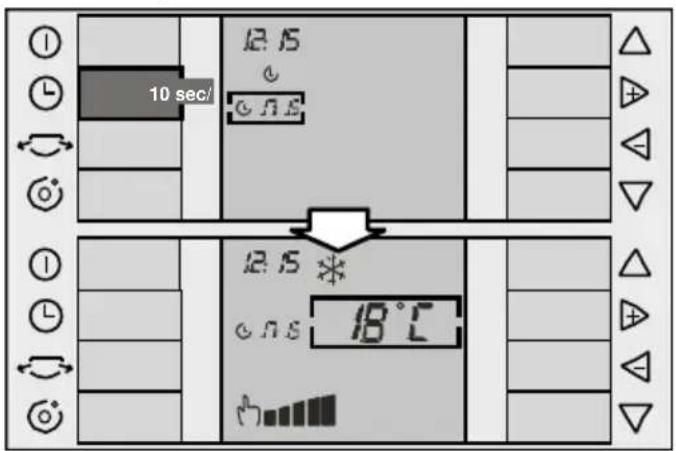

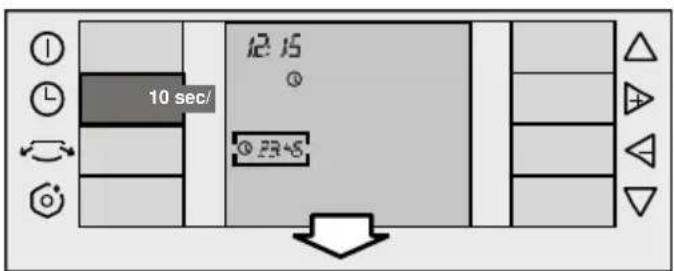

Istruzioni d’uso ❏ Questa modifica viene fatto a gradini di 15 minuti. ❏ Per memorizzare l’ora d’inizio programmata basta premere il tasto "Ti m e r" , o aspettare 10 secondi senza toccare nessun tasto. ❏ Sullo schermo appare l’ora che è stata impostata, insieme al relativo simbolo (in questo caso, il simbolo "Start" ) e le funzioni predeterminate. 10 sec/ ❏ Selezionate con i tasti "+" e "–" la funzione "Start" (vedasi Tasti "+" e "–"). ❏ Con il tasto "Down" (vedasi Tasti "Up" e "Down") il cursore scende fino al menu ora di collegamento. Arrivati qua, con i tasti "+" e "–" è modificata l’ora di programmazione fino a raggiungere quella desiderata. Programmazione collegamento e scollegamento dell’apparecchio "Start" / "Stop" ❏ Premete il tasto "Ti m e r " , per collocare il cursore nel menu temporizzatore. Per difetto appare l’ultima funzione programmata. ❏ Premendo nuovamente il tasto "U p ", il cursore si colloca nel menu temporizzatore. Con i tasti "+" e "–" selezioniamo la funzione "S t a r t" / "S t o p". (Vedasi Tasti "+" e "–")153 Istruzioni d’uso ❏ Con il tasto "Down" spostiamo il cursore fino a raggiungere il menu ora di scollegamento. Con i tasti "+" e "–" è modificata l’ora di scollegamento fino a raggiungere quella desiderata. ❏ L’ora è modificata a intervalli di 15 minuti. ❏ Per memorizzare l’ora d’inizio / arresto programma basta premere il tasto "Timer" , o aspettare 10 secondi senza toccare nessun tasto. ❏ Sullo schermo apparirà l’ora che è stata impostata. 10 sec/ Programmazione scollegamento dell’apparecchio "Stop" ❏ Premere il tasto "Ti m e r" , per collocare il cursore nel menu temporizzatore. Per difetto appare l’ultima funzione programmata. ❏ Selezionare con i tasti "+" e "–" la funzione "Stop" (vedasi Tasti "+" e "–"). ❏ Con il tasto "Down" (vedasi Tasti "Up" e "Down") il cursore scende fino al menu di scollegamento. Arrivati qua, tramite i tasti "+" e "–" è modificata l’ora di scollegamento fino a ottenere quella desiderata. ❏ L’ora è modificata a intervalli di 15 minuti. ❏ Per memorizzare l’ora d’arresto programmata basta premere il tasto "Timer" , o aspettare 10 secondi senza toccare nessun tasto. ❏ Sullo schermo appare l’ora che è stata impostata. 10 sec/Scollegamento del temporizzatore ❏ Premere il tasto "Timer" , per collocare il cursore nel menu temporizzatore. Per difetto appare l’ultima funzione programmata.

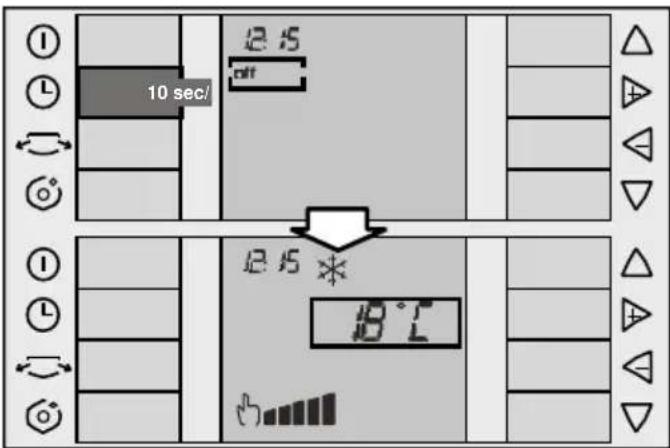

Istruzioni d’uso ❏ Selezionare con i tasti "+" e "–" la funzione "Off". ❏ Basta premere il tasto "Timer" , o aspettare 10 secondi senza toccare nessun tasto perché il temporizzatore rimanga scollegato. Sullo schermo non apparirà nessun’ora programmata. 10 sec/ I valori e funzioni programmati nel temporizzatore rimangono attivi, ripetendo ogni giorno le relative operazioni in funzione delle ore impostate, mentre non siano disattivati o annullati come abbiamo appena descritto. Pulizia e manutenzione Pulizia dell’apparecchio ❏ Per sicurezza, prima di agire sull'attrezzatura bisogna staccarla dalla rete elettrica. ❏ L’apparecchio può essere pulito con un panno o spugna, acqua tiepida e un detersivo leggero. ❏ Non usate mai dell’acqua calda (oltre i 40°C), candeggina, petrolio, acidi, pagliette, spazzole o detersivi abrasivi, ed evitate l’entrata d’acqua nell’apparecchio. ❏ Non pulite l’attrezzatura con una manichetta d’acqua né con aria a pressione. Pulizia e sostituzione di filtri purificatori Per avere accesso alla sostituzione del filtro purificatore bisogna aprire l’anta anteriore dell’unità (non bisogna rimuoverla): basta premere il fermaglio superiore interno dell’anta, Fig. 18. L’anta si apre fino ad una battuta di sicurezza senza rischio di cadere. Tutti i modelli sono provvisti di un filtro base d’aria che bisogna pulire nel tempo, Fig. 19. In merito bisogna soltanto premere il fermaglio situato nella parte superiore ed estrarlo dalla Fig. 18155 Pulizia e manutenzione Fig. 20 Sostituito il filtro, per far sparire il simbolo dalla schermata dovrete premere simultaneamente i tasti "+" e "–". In quel momento il simbolo scomparirà dallo schermo, indicando che il filtro è di nuovo operativo. Installazione del filtro purificatore

• Verificate che il filtro purificatore sia collocato nella cornice: altrimenti, installatelo come indicato dalla Fig .21 Collocate la parte scura del filtro a contatto con la cornice. Questi modelli sono muniti anche di un filtro purificatore doppio attivo che deve essere installato dall’utente (Vedasi punto “Installazione filtro purificatore doppio attivo”). Il filtro purificatore garantisce una maggior qualità dell’aria che viene ricircolata nella camera attraverso la vostra attrezzatura. La presenza del filtro purificatore può ridurre leggermente la capacità frigorifera dell’attrezzatura, soprattutto se è satura o guasta, per la qual cosa è consigliabile verificarlo e sostituirlo almeno una volta l’anno o quando appaia sullo schermo il simbolo . Questi accessori potranno acquistarsi presso il Servizio Ufficiale del Fabbricante o dai distributori autorizzati. (Vedasi punto "Descrizione degli accessori"). Filtro base lavabile Fig. 19 sua sede, Fig. 20. Per lavarlo basta sciacquarlo in acqua del rubinetto, asciugarlo e rimetterlo a posto. Attenzione! Non introducete il filtro base nel lavastoviglie. Il materiale di plastica con cui è stato fatto non è idoneo per il lavastoviglie e non resiste le alte temperature dei programmi di lavaggio. Finirebbe per deformarsi o addirittura spaccarsi.

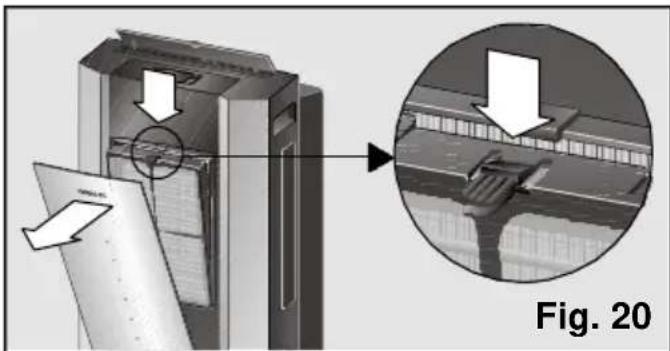

• Estraete il filtro base dell’attrezzatura, Fig. 20.

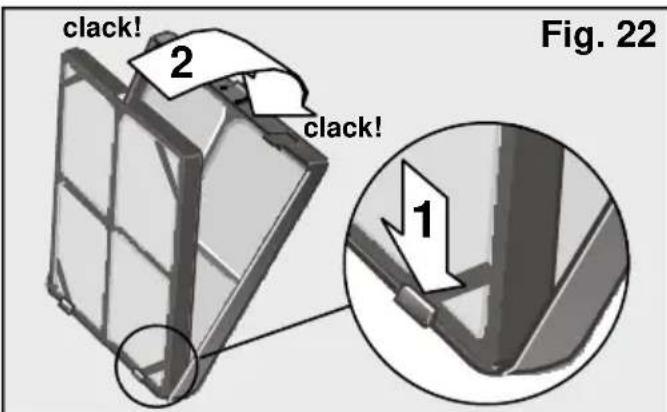

• Introducete il filtro purificatore + cornice nel filtro base come indicato dalla Fig. 22, tenendo conto che dovrete anzitutto inserirlo nelle pattine inferiori. Fig. 21

• Installate questo insieme nell’attrezzatura, facendo combaciare le pattine inferiori e i fori della carcassa anteriore dell’attrezzatura, premendo il fermaglio superiore fino a sentire un "clic" a dimostrazione che l’insieme è collocato correttamente.

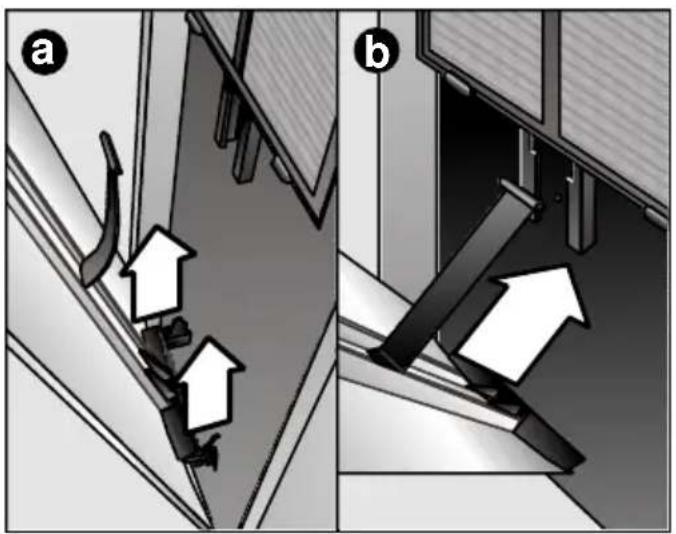

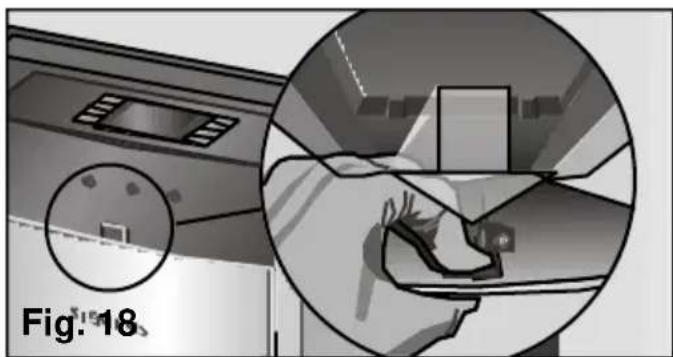

• Chiudete l’anta anteriore dell’attrezzatura. Attenzione! Per assicurare un funzionamento corretto dell’attrezzatura, collocate soltanto un gioco di filtri sulla cornice.156 Pulizia e manutenzione Notes: Per evitare che l’anta anteriore dell’apparecchio cada e provochi danni fisici e/o materiali questi modelli sono muniti di un fermo di sicurezza fino il quale essa può essere aperta. Per una maggiore comodità qualora si pulisce o si sostituiscono i filtri è anche possibile rimuovere l’anta dell’apparecchio, vedasi Fig. 19. In questo caso, o se per qualunque altro motivo l’anta uscisse dalla propria sede originale, l’utente dovrà seguire i passi seguenti per la sua collocazione corretta: 1° Alzare l’anta fino ad estrarla dagli appoggi inferiori, (Fig. 23: a). 2° Posizionare il fermaglio in plastica nella scanalatura frontale dell’apparecchio (a forma di T) e spostarlo in giù fino il fermo di sicurezza, (Fig. 23: b). 3° Facendo attenzione, collocare le patte inferiori dell’anta nei fermi frontali dell’apparecchio in modo da evitare che la patta in plastica già collocata nel passo anteriore esca dalla propria posizione,(Fig. 23: c). In seguito a questi passi l’utente dovrà assicurarsi che l’anta sia stata collocata correttamente e che non cada quando la si apra di nuovo. (L’anta rimane aperta fino al fermo di sicurezza). Altrimenti si dovranno ripetere i passi 1° e 2°.

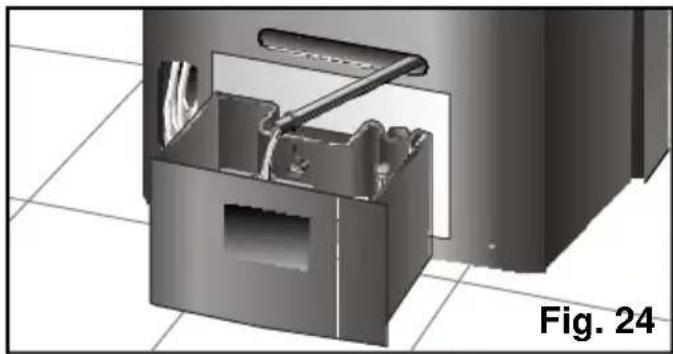

Condizioni di trasporto L’apparecchio ha in dotazione delle ruote per agevolarne il trasporto. Se fosse necessario, potete ribaltarlo per agevolarne lo spostamento. In questo caso è conveniente aspettare un tempo minimo di un’ora prima di ricollegare l’apparecchio. ❏ Svuotate prima l’acqua di condensa che ci può essere nel serbatoio interno, sfilando dalla sua sede il tubo di scolo dell’acqua e smontando il tappo - Fig. 24 - per evacuare l’acqua prodotta. All’avvenuto svuotamento del serbatoio, non dimenticate di collocare tappo e tubo nelle loro sedi. Fig. 24 Condizioni di deposito Alla fine d’ogni stagione, per fare in modo che l’apparecchio occupi il minore spazio possibile, il tubo d’evacuazione dovrà essere collocato in posizione di riposo. ❏ Per farlo, piegare il tubo verso la parte posteriore dell’apparecchio e trattenerlo dall’attacco diffusore, Fig. 25 e 26.157 Pulizia e manutenzione Prima del suo uso all’inizio della stagione ❏ Pulite il filtro dell’aria. ❏ Pulite quindi il coperchio e le bocchette se del caso. Condizioni generali di funzionamento Cosa fare se ...? ... l’apparecchio non funziona ... ❏ Verificate che la spina sia inserita. ❏ Verificate che ci sia energia nella rete e che il fusibile non sia bruciato. ❏ Regolate il termostato alla sua posizione di temperatura minima. ... l’apparecchio non funziona e sulla schermata appare il simbolo indicatore di serbatoio d’acqua di condensa pieno ... ❏ Collocate l’apparecchio su un pavimento piano. Se il simbolo rimane sullo schermo, svuotate il serbatoio d’acqua dell’apparecchio. Verificate che questo serbatoio sia collocato correttamente nella propria sede. (Vedasi istruzioni in "Climatizzazione"). ... l’apparecchio non raffredda abbastanza ... ❏ Verificate che le unioni del tubo espulsore dell’aria calda siano corrette. ❏ Verificate che la traiettoria del tubo d’espulsione non sia troppo curvata e che la sua lunghezza non superi i 140 cm. ❏ Verificate che il tappo del tubo d’evacuazione dell’acqua sia collocato nel suddetto tubo. ❏ Collocate la ventosa in modo che il foro della finestra sia il minimo possibile. ❏ Chiudete le persiane in modo da minimizzare la radiazione solare. .. sullo schermo appare il simbolo di guasto ... ❏ Consultate un distributore autorizzato, il Servizio Clienti o la nostra rete di Servizi Tecnici del Fabbricante. ... rilevate acqua nell quadro di controllo o nella sede di disposizione del filtro base ... ❏ Non dovete preoccuparvi: è dovuto al funzionamento stesso dell’apparecchio. Considerazioni generali sul livello di rumore ... l’apparecchio produce un rumore eccessivo ... Bisogna distinguere tra due tipi di rumore: quello dovuto al funzionamento normale dell’apparecchio e quello di facile soluzione. In seguito sono descritti alcuni di questi possibili rumori in modo da poterli determinare meglio. Rumori perfettamente normali ❏ Se sentite un rumore ciclico d’acqua, gorgoglio, è dovuto al funzionamento della pompa che fa ricircolare l’acqua per migliorare la potenza dell’apparecchio. Fig. 26 Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico Fig. 25158 Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico ❏ Se sentite dei rumori simili a dei mormorii sordi, sono inevitabili e dovuti al funzionamento del compressore. ❏ Se sentite un leggero sibilo, si tratta del suono prodotto dal passaggio del refrigerante attraverso i tubicini dell’apparecchio quando si accende il compressore. ❏ Se sentite un breve rumore tipo "clic", si tratta del rumore generato dall’accensione o spegnimento della pompa o il rumore generato dal regolatore quando accende o stacca l’elettronica. Rumori di facile soluzione ❏ Assicuratevi che il tubo espulsore d’aria, oltre ai manicotti del diffusore e del collettore, sino fissati saldamente all’apparecchio. ❏ Verificate che l’entrata e uscita d’aria dell’apparecchio siano liberi da ostacoli. ❏ Verificate che l’apparecchio non sia a contatto diretto con mobili o altri elettrodomestici, in modo da evitare che l’uscita d’aria incida direttamente su di loro e ne aumenti il livello sonoro. Qualsiasi altro guasto o riparazione deve essere portato a termine da un tecnico specializzato. Consultate il distributore autorizzato, il Servizio Clienti o la nostra Rete di Servizi Tecnici del Fabbricante. Servizio Tecnico / Garanzia Servizio Te c n i c o Se dopo aver tenuto conto delle istruzioni d’uso e installazione, in particolare quanto indicato nel capitolo "Considerazioni ..." il vostro apparecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è alla vostra d i s p o s i z i o n e . Perciò, quando comunichiate il guasto, indicate il modello (E - N R ) e il n. di fabbricazione (F D) del vostro apparecchio, che troverete nella targa di caratteristiche, Fig. 2. Garanzia In ogni paesi sono valide le condizioni di garanzia stabilite dalle relative Societá Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vostro apparecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizzato durante la garanzia, è imprescindibile inoltrare lo scontrino dell’acquisto dell’apparecchio.Family Line 01805-2223 Siemens- Hausgeräte Besuchen Sie uns im Internet: http://www.siemens.de/hausgeraete
