Caractéristiques techniques	Climatiseur SIEMENS PA0840M, type monobloc, capacité de refroidissement de 8000 BTU, classe énergétique A.
Dimensions	Dimensions compactes pour une installation facile, poids léger pour un déplacement aisé.
Utilisation	Idéal pour les petites à moyennes pièces, fonctionnement silencieux, plusieurs modes de fonctionnement (refroidissement, déshumidification, ventilation).
Maintenance et réparation	Filtres à air lavables, entretien régulier recommandé pour maintenir l'efficacité, possibilité de contacter un service après-vente agréé pour les réparations.
Sécurité	Équipé de protections contre la surchauffe et les courts-circuits, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus, conseils d'installation disponibles en ligne.

FOIRE AUX QUESTIONS - PA0840M SIEMENS

Comment puis-je régler la température de mon SIEMENS PA0840M ?

Pour régler la température, utilisez le panneau de contrôle de l'appareil. Appuyez sur le bouton de réglage de la température et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi mon climatiseur ne s'allume-t-il pas ?

Vérifiez si l'appareil est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté et que la télécommande a des piles en bon état.

Quel est le niveau de bruit normal pour le SIEMENS PA0840M ?

Le niveau de bruit normal pour ce modèle est d'environ 45 dB en mode de fonctionnement standard. Si vous constatez des bruits anormaux, il pourrait y avoir un problème technique.

Comment nettoyer le filtre de mon climatiseur ?

Pour nettoyer le filtre, retirez-le du climatiseur en suivant les instructions du manuel. Lavez-le à l'eau tiède avec un peu de détergent doux, puis laissez-le sécher complètement avant de le réinsérer.

Mon climatiseur émet une odeur désagréable, que faire ?

Une odeur désagréable peut être due à un filtre sale ou à des moisissures. Nettoyez le filtre et vérifiez les conduits d'air. Si l'odeur persiste, contactez un professionnel pour un entretien.

Quelle est la puissance de refroidissement du SIEMENS PA0840M ?

La puissance de refroidissement de ce modèle est de 2,6 kW, ce qui le rend adapté pour des pièces allant jusqu'à 25 m².

Comment passer en mode de chauffage ?

Pour passer en mode chauffage, utilisez le panneau de contrôle et sélectionnez le mode 'Chauffage'. Assurez-vous que l'appareil est en mode réversible.

Y a-t-il un mode silencieux sur le SIEMENS PA0840M ?

Oui, le SIEMENS PA0840M dispose d'un mode silencieux. Pour l'activer, appuyez sur le bouton 'Mode' jusqu'à ce que le mode silencieux soit sélectionné.

Comment réinitialiser mon climatiseur SIEMENS PA0840M ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Quelle est la garantie de mon SIEMENS PA0840M ?

Le SIEMENS PA0840M est généralement livré avec une garantie de 2 ans. Vérifiez votre certificat de garantie pour plus de détails.

MODE D'EMPLOI PA0840M SIEMENS

Protection de l’environnement Conseils pour jeter l’emballage ❏ Respectez l’environnement au moment de jeter l’emballage de votre appareil. ❏ Nos produits sont soigneusement emballés pour le transport. Tous les matériaux utilisés pour l’emballage respectent l’environnement (les cartons sont fabriqués à partir de papier de récupération) et peuvent être recyclés. ❏ En recyclant l’emballage, vous contribuez, d’une part, à la réduction de la consommation de matières premières et, d’autre part, à éviter la saturation des décharges d’ordures. ❏ Contribuez de façon efficace à la protection de l’environnement en utilisant l´emballage de façon appropriée . Pour cela, emmenez- le au point de récupération municipal le plus proche ou, s’il l’accepte, vous pouvez rendre l’emballage au commerçant qui vous a vendu l’appareil. Conseils pour jeter votre ancien appareil ❏ Débranchez l’appareil du secteur et coupez le câble de branchement. ❏ Les appareils comportent des matériaux recyclables pouvant être récupérés, ainsi que des matériaux dangereux (tels que des métaux lourds ou des fluides réfrigérants) qui peuvent polluer le sol ou l’atmosphère. Contribuez activement à la protection de l’environnement en vous assurant que votre ancien appareil est mis à la ferraille tout en respectant l’environnement. Pour cela, déposez l’appareil dans un point officiel de collecte ou de récupération de matériaux (votre mairie vous indiquera le point de collecte le plus proche). Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la norme en vigueur. ❏ Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. Conseils pour économiser de l’énergie Lors de l’utilisation, votre appareil consomme de l’énergie, ce qui a un impact sur l’environnement. Il faut essayer d’améliorer l’efficacité de l´appareil et donc de diminuer la consommation. ❏ Eteignez l´appareil d’air lorsque vous n’en avez pas besoin. ❏ Choisissez une température appropriée, des températures trop basses entraînent une consommation d’énergie élevée. ❏ Placez l’appareil dans un endroit éloigné de sources potentielles de chaleur (rayonnement solaire, etc.) et bien aéré. ❏ Assurez-vous que l’appareil est installé correctement. Lorsque l´air conditionné est en fonctionnement on peut économiser jusqu´à 30% d´énergie en réduisant l’entrée de chaleur dans la pièce grâce à l´installation de stores, persiennes ou rideaux sur les surfaces vitrées. ❏ Utilisez les accessoires que comporte votre appareil ainsi que les accessoires spécifiques décrits dans la partie "Description des accessoires" afin de minimiser l’entrée d’air extérieur dans la pièce. En cas d’utilisation d’accessoires requérant la pratique de trous dans les murs ou les fenêtres, il est conseillé de réduire au maximum les espaces et de les boucher avec de la silicone, du plâtre ou un autre matériau de ce type afin d’éviter que de l’air ne passe à travers ces espaces. ❏ Afin d’éviter une perte d’efficacité de votre appareil et donc une dépense d’énergie supérieure, il est conseillé de suivre les instructions relatives à la mise en place du4949 Fig. 1 Protection de l’environnement Remarques Importantes Avant de brancher votre appareil ❏ Lisez le mode d’emploi avant de l’utiliser pour la première fois. Il comporte des informations importantes, aussi bien sur l’utilisation que sur la sécurité et l’entretien. ❏ Conservez ce mode d’emploi. Il peut éventuellement servir à un autre utilisateur. ❏ Ne mettez pas en marche un appareil endommagé. ❏ Le montage et le branchement de votre appareil doivent être effectués conformément aux instructions de montage et à la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous risquez de perdre la garantie. ❏ Nos appareils sont conformes aux normes de sécurité en vigueur. Seuls des techniciens compétents en la matière sont autorisés à les réparer. C’est votre sécurité qui est en jeu. ❏ Assurez-vous que le bouchon d’évacuation est bien à sa place car il peut s´être déplacé pendant le transport, Fig. 1. tube d’évacuation d’air selon les recommandations du fabricant (voir "Préparation de l’appareil avant utilisation"). ❏ Evitez de trop plier et d’étirer inutilement le tube expulseur d’air. ❏ Pour évacuer l’air chaud dans le cas de fenêtres coulissantes, installez l’accessoire qui empêche l’entrée d’air chaud extérieur et optimise l’efficacité. ❏ Vérifiez que les raccordements entre le tube d’évacuation d’air et les manchons (collecteur et diffuseur) sont corrects. Voir "Possibilités d’évacuer l’air vers l’extérieur". ❏ Assurez-vous que le diffuseur est placé de telle façon que la fenêtre puisse être fermée au maximum afin d’empêcher l’entrée d’air extérieur. ❏ Assurez-vous que les entrées et les sorties d’air ne sont pas obstruées. Gardez-les propres et exemptes de saleté, de poussière et de corps étrangers. ❏ Assurez-vous que les filtres de l´appareil sont propres et qu´ils sont installés correctement (voir "Nettoyage et Entretien"). ❏ En été, aérez l’habitation lorsque l’air extérieur est le plus frais (tôt le matin et pendant la nuit). ❏ Le fabricant signale que l’utilisation de ces appareils est exclusivement dédiée à un usage domestique et/ou commercial ; on entend par commercial les bureaux ou les pièces de taille et caractéristiques similaires à celles qui sont spécifiées dans les catalogues commerciaux. ❏ L’usage industriel, on entend par ce terme l’usage dans des grandes surfaces ou près de sources de chaleur non ambiantes (résistances, radiateurs, etc…), n’est pas garanti. Dans le cas où il y aurait des enfants dans le foyer ❏ Ne pas s’asseoir, monter ou s’appuyer sur la porte frontale ou sur l’appareil d’air conditionné. L’appareil pourrait se renverser et causer des dommages corporels et/ou matériels. ❏ Ne permettez pas aux enfants de jouer avec l’appareil d’air conditionné ou de le manipuler. ❏ Tenez les petits enfants éloignés de l’appareil d’air conditionné, spécialement si sa porte frontale est ouverte, pour éviter qu’ils ne se suspendent ou ne s’appuient à la porte, et empêcher ainsi le renversement de l’appareil. ❏ Ne permettez pas aux enfants de jouer ou d’introduire des objets dans les sorties d’air, et dans le reste de cavités de l’appareil.50 Présentation de votre nouvel appareil Description de l’appareil Diffuseur Filtre de base Sortie d’air chaud Entrée d’air Entrée d’air Sortie d’air froid Sortie d’air froid Porte frontale Tube expulseur d’air chaud Emplacement du câble Réservoir extractible Plaque de caractéristiques Ailettes latérales Poignées Appareil d’air conditionné Roues pour transport Filtre double actif Bouchon tube d’évacuation d’eau condensée Crochet tube expulseur d’air en position de repos Tube d’évacuation d’eau Orientateur de flux Fig. 251 Présentation de votre nouvel appareil Panneau de commande Touche UP

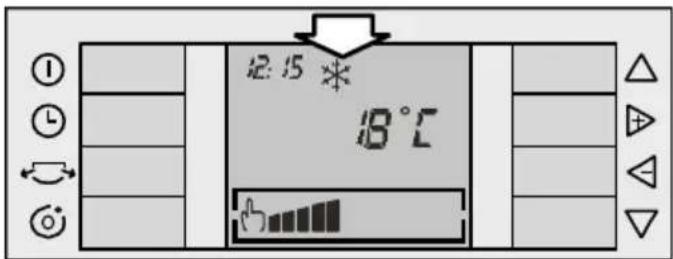

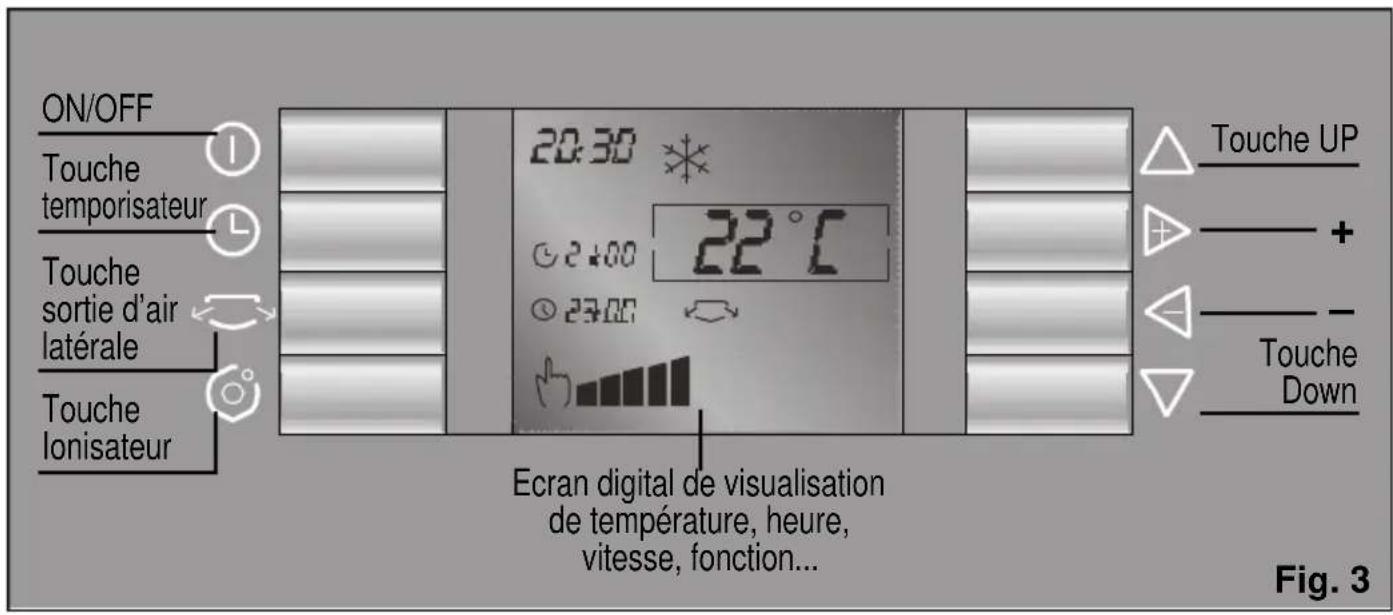

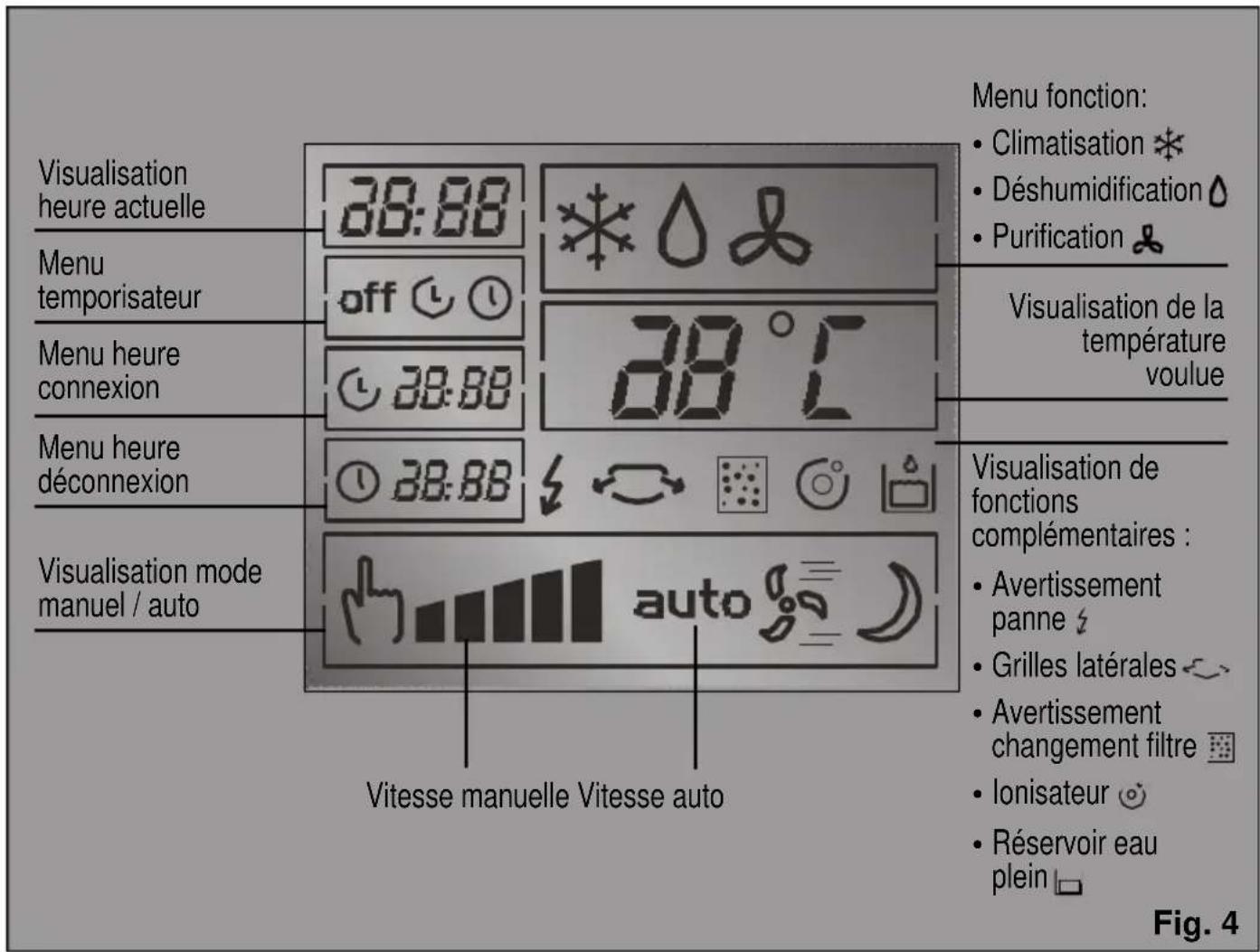

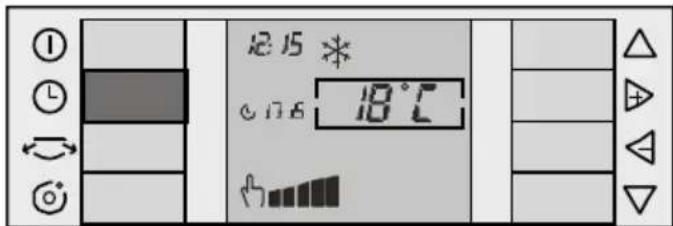

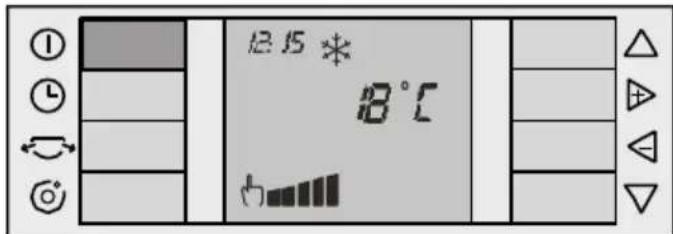

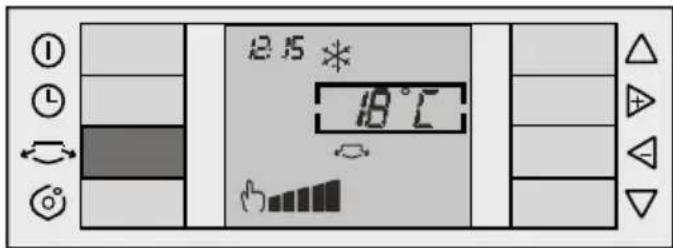

Touche Down ON/OFF Touche temporisateur Touche sortie d’air latérale Touche Ionisateur Ecran digital de visualisation de température, heure, vitesse, fonction... Fig. 3 Visualisation mode manuel / auto Menu heure déconnexion Visualisation heure actuelle Vitesse manuelle Vitesse auto Menu temporisateur Menu heure connexion Fig. 4 Menu fonction:

Purification Visualisation de la température voulue Visualisation de fonctions complémentaires :

Avertissement changement filtre

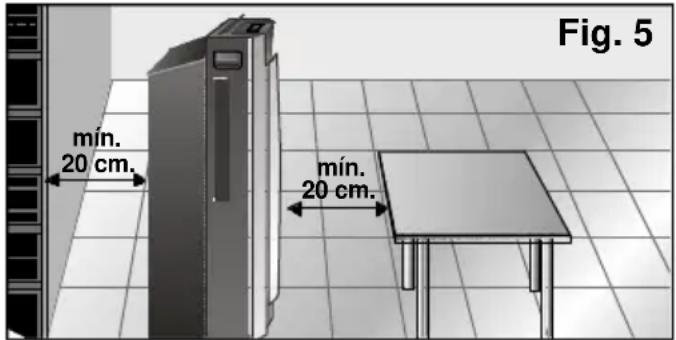

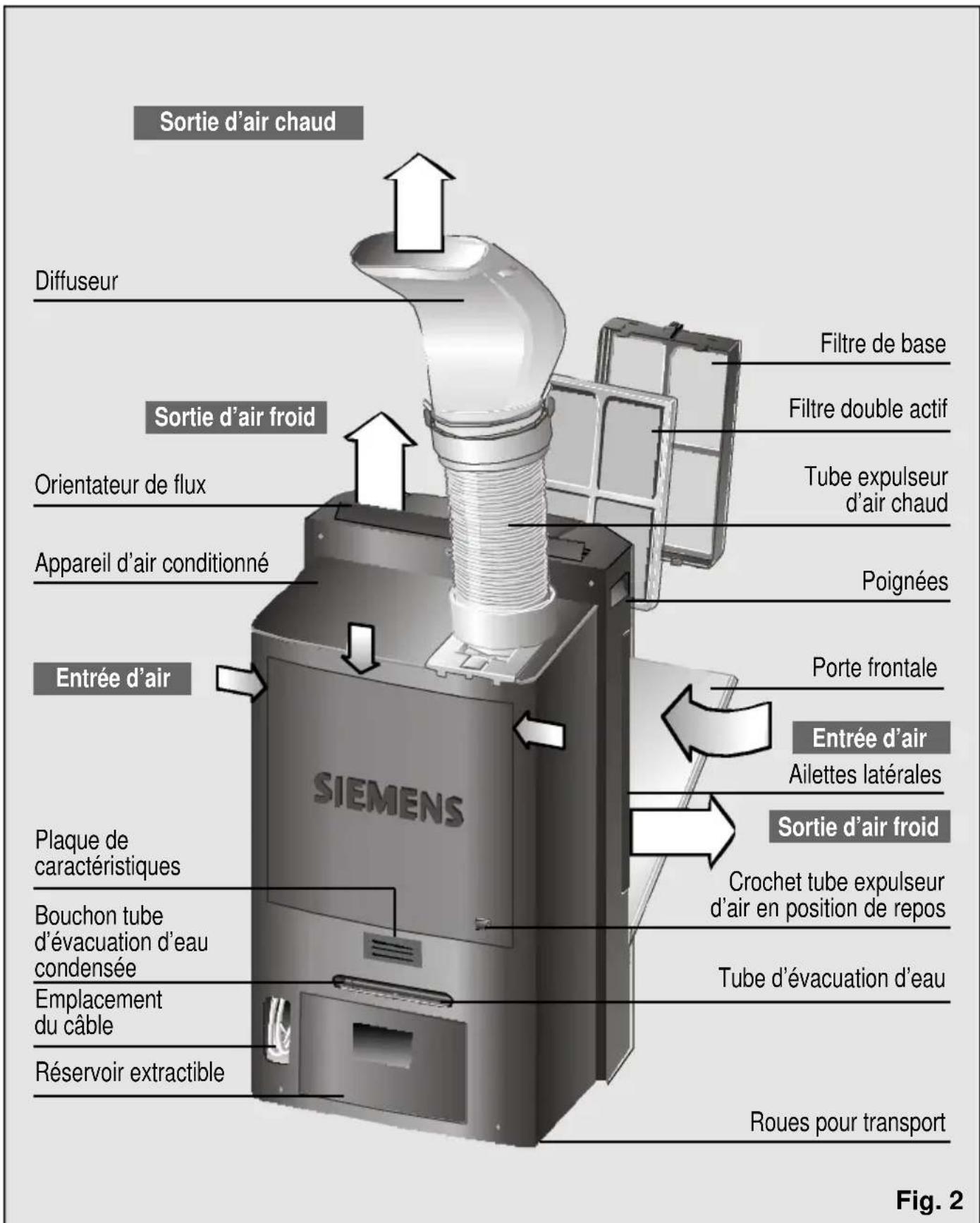

Réservoir eau plein52 Présentation de votre nouvel appareil Conditions d’Utilisation Conditions d’utilisation ❏ Cet appareil doit être branché sur secteur sur 220/240 V et 50 Hz, avec prise de terre. ❏ Protection grâce à un fusible de 10 Aà action lente. ❏ En cas d’utilisation d’une rallonge, celle-ci devra comporter une prise de terre, sa section devra être, au minimum, de 1,5 mm

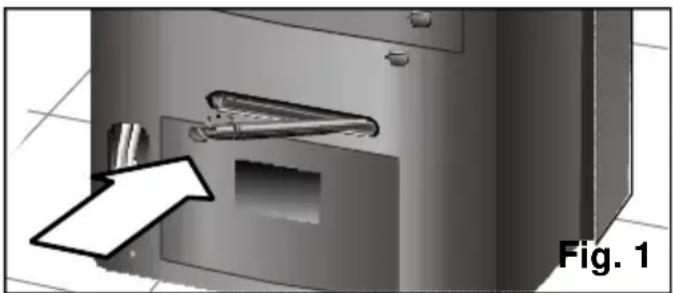

par borne et elle devra mesurer moins de 25 m. ❏ Le câble de branchement sur secteur dispose d’un logement dans la partie postérieure de l’appareil. Voir Fig. 2. ❏ Ne laissez pas entrer d’eau, ne couvrez pas les entrées et les sorties d’air de votre appareil. ❏ Par sécurité, avant de brancher votre appareil, assurez-vous qu´il se trouve à une distance d´au moins 20 cm de toute surface, Fig. 5. mín. 20 cm. mín. 20 cm. Fig. 5 Attention ! Si, pour une raison quelconque, il était nécessaire de changer le câble de branchement sur secteur électrique, ceci devra être réalisé par un service d´assistance agréé par le Service Technique Officiel. Si vous éteignez l’appareil et le rallumez, le compresseur se remettra à fonctionner au bout de 3 minutes environ. Ce laps de temps est nécessaire pour garantir un fonctionnement correct. Evitez d’entrer en contact direct avec l’air expulsé par le tube expulseur. Description des accessoires Ventouse Filtre Filtre Traversée de mur Coulisse de double balcon base actif Art. Nr.: Art. Nr.: Art. Nr.: PA10000Z PA11001Z 448069 PA0840M /

Dimensions ø mur 14 env. (mini x 70 x 10 maxi largeur)cm. 205 x 10 Accessoires de série: Ces accessoires sont livrés avec l’appareil.

Accessoires en option: Ces accessoires pourront être obtenus auprès du service officiel de la marque ou chez des distributeurs agréés.

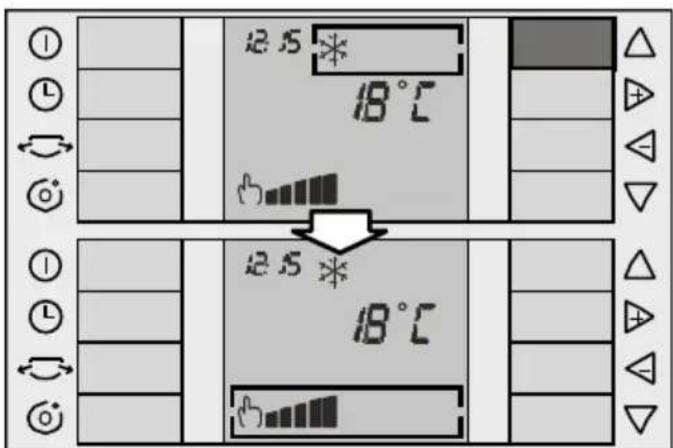

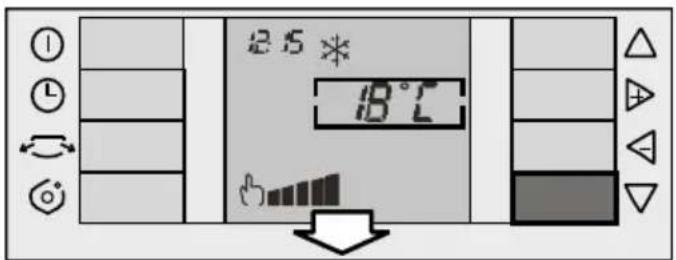

Accessoires en option: Ces accessoires ne pourront être acquis qu’auprès du service officiel de la marque.53 Touche "up" : Le fonctionnement de la touche est exactement le même que celui de la touche , à la différence près que le rectangle de sélection se déplace vers le haut. Fonctionnement cyclique : L’utilisation des deux touches est cyclique. Cela signifie que : si vous vous trouvez dans la partie inférieure de l’écran et que vous appuyez à nouveau sur la touche , le rectangle de sélection passe dans la partie supérieure de l’écran. De même, si vous vous trouvez dans la partie supérieure de l’écran et que vous appuyez sur la touche , le rectangle de sélection passe dans la partie inférieure de l’écran. Concept de navigation Le panneau de commande de votre appareil a été conçu de façon à faciliter l’utilisation de celui-ci. Vous devez tenir compte des caractéristiques suivantes. Le concept de navigation de l’appareil est basé sur l’utilisation des touches "u p " et "d o w n " (monter et descendre) pour se déplacer vers le haut ou vers le bas de l’écran. Les touches "+" et "–" (droite et gauche) vous permettront de vous déplacer vers la droite et la gauche, dans le rectangle de sélection. Ce rectangle indique la fonction choisie, sur laquelle vous pouvez agir. Afin de mieux comprendre le concept de navigation, voyons l’exemple suivant. Touches "up" et "down" Les touches "u p" et "d o w n" vous servent à vous déplacer vers le haut et vers le bas de l’écran. Touche "down" : Supposons que la situation initiale est celle indiquée sur la première figure (le rectangle de sélection est placé sur l’option modes de fonctionnement). Si vous appuyez sur la touche , le rectangle de sélection se déplace vers le bas et se place sur la fonction "Sélection de la température". Si vous appuyez à nouveau sur la touche , le rectangle de sélection se déplace vers le bas et se place sur la fonction "Sélection de la vitesse".54 Concept de navigation Mode d’Emploi Installation du tube d’évacuation d’air Placez le tube d’évacuation d’air dans le raccord avec languette « push » et le visser vers la gauche, Fig. 6. Emplacement destiné à l’ensemble tube expulseur d’air Fig. 6 Si cela vous semble plus simple, vous pouvez aussi retirer le raccord de l’appareil en appuyant sur la languette « push » et en le glissant vers l’extérieur. Fig. 7. Une fois à l’extérieur, vissez le tube d’évacuation d’air selon la fig. 8, en s’assurant qu’il est parfaitement fixé. Fig. 7 Préparation de l’appareil avant utilisation Fig. 8 Fig. 9 Aussitôt, placez cet ensemble dans l’appareil en le glissant dans son emplacement Fig. 9. Touches "+" et "–" Les touches "

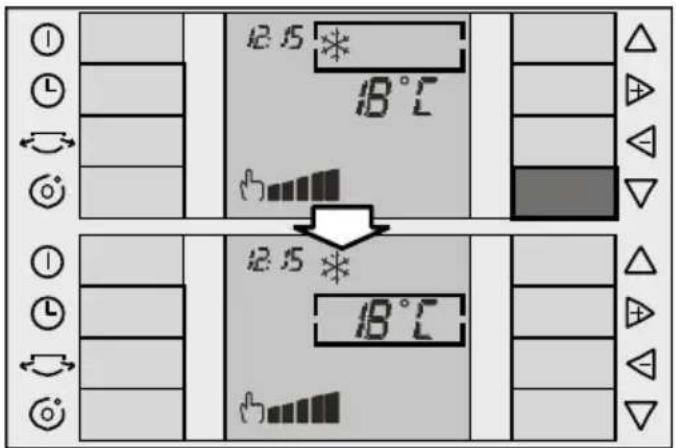

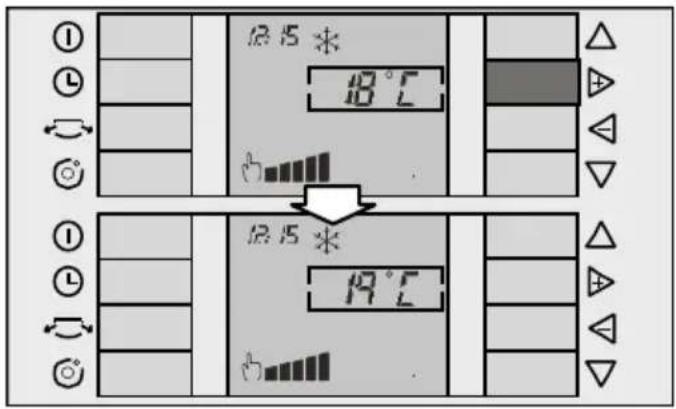

" vous servent à vous déplacer vers la droite et la gauche, dans le rectangle de sélection. Si la fonction sélectionnée est la température, les touches vous serviront à augmenter et à diminuer la température souhaitée, tel que le montre l’exemple suivant:55 Installation des accessoires d’évacuation d’air en mode réfrigération Il existe une série d’accessoires facilitant l’évacuation d’air chaud (voir partie "Description des accessoires"). Installation en mode déshumidification et purification ❏ Enlevez le diffuseur et mettez le tube expulseur d’air dans la position indiquée sur la figure 11. ❏ Si vous le désirez, il est également possible de démonter complètement le tube expulseur. Fig. 11 Fixation diffuseur tube d’évacuation d’air Placez le diffuseur dans l’extrémité libre du tube en appuyant légèrement les deux parties jusqu’à ce que vous entendiez un « clac ». Assurez vous que les clips sont fermés pour éviter que le diffuseur ne tombe. Fig 10. Fig. 10 Mode d’Emploi Installation de la ventouse ❏ Entrouvrez la fenêtre et introduisez le diffuseur entre le battant et la chambranle. ❏ Fermez la fenêtre au maximum et maintenez- la ainsi grâce à la ventouse fournie, Fig. 12. Fig. 12 Installation de la coulisse fenêtre / balcon ❏ Il est également possible d’utiliser l’accessoire d’installation pour fenêtre / balcon coulissant (voir "Description des accessoires") fourni avec l’appareil, Fig. 13: a, b, c, d. Celui-ci sert aussi bien pour les fenêtres horizontales que verticales. ¡clac!

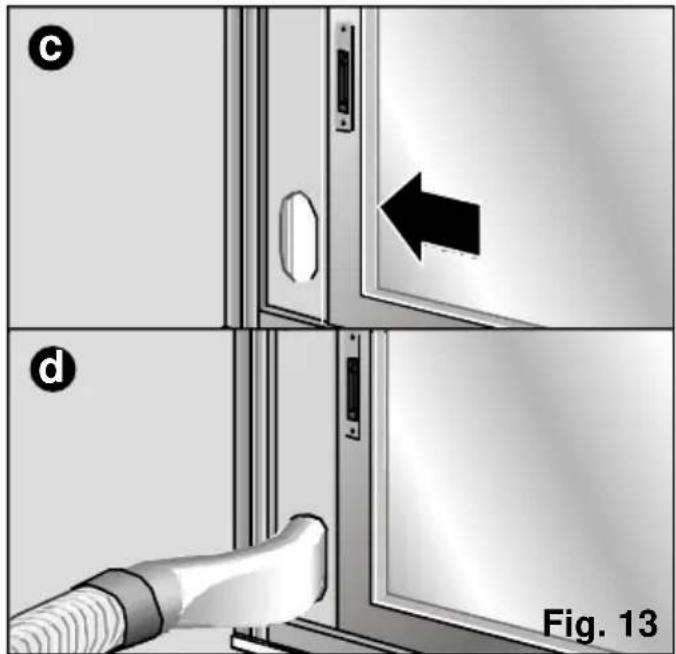

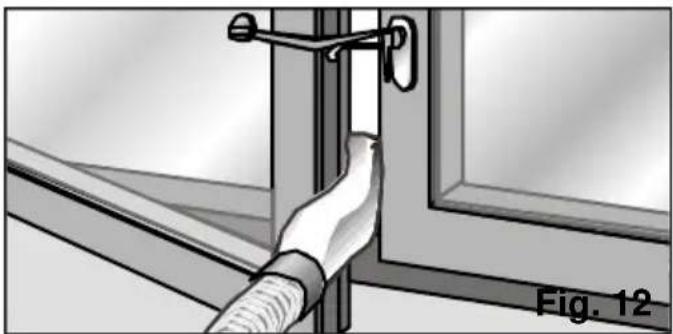

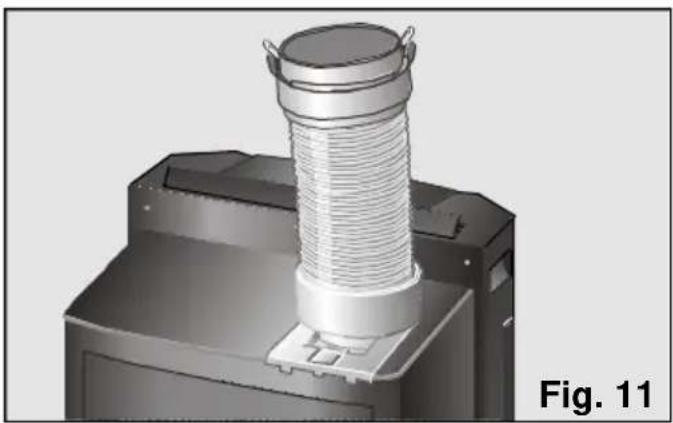

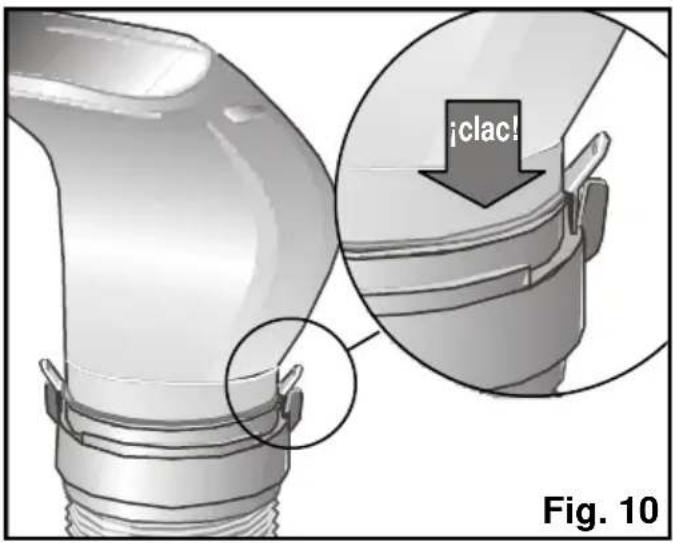

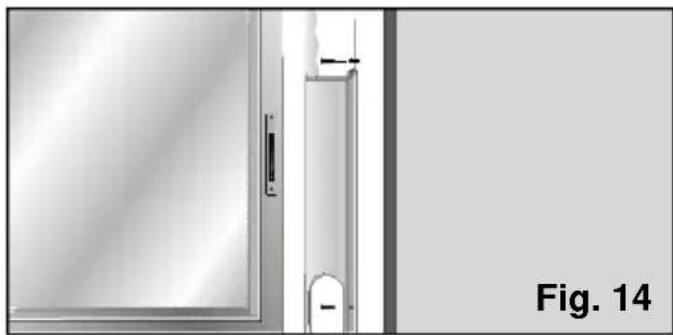

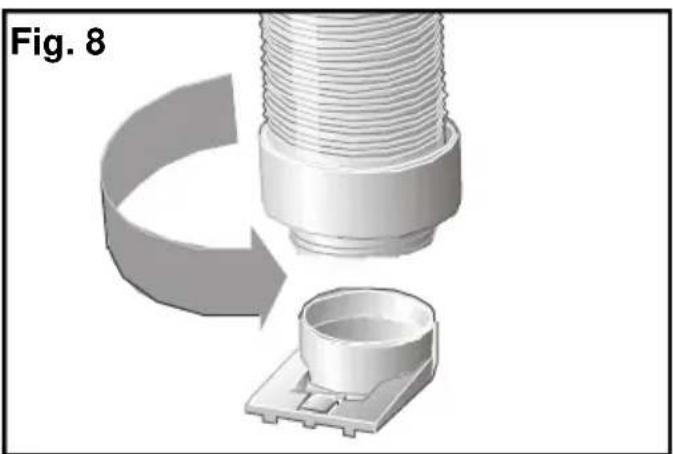

Mode d’Emploi ❏ Retirez le diffuseur et connectez le tube expulseur d’air à l’accessoire. Fig. 13 Fig. 14 Installation fixe Elle s’effectue en utilisant l’accessoire de traversée de mur. Voir "Description des accessoires". ❏ Pour expulser l’air chaud à travers le mur, il faut pratiquer un orifice de 14 cm de diamètre dans celui-ci afin de placer la traversée, Fig. 15.

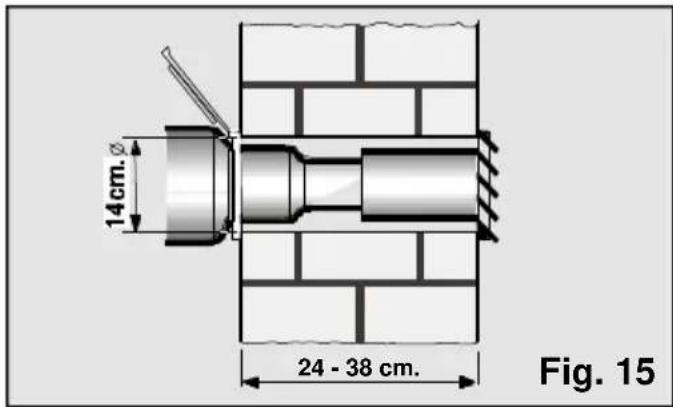

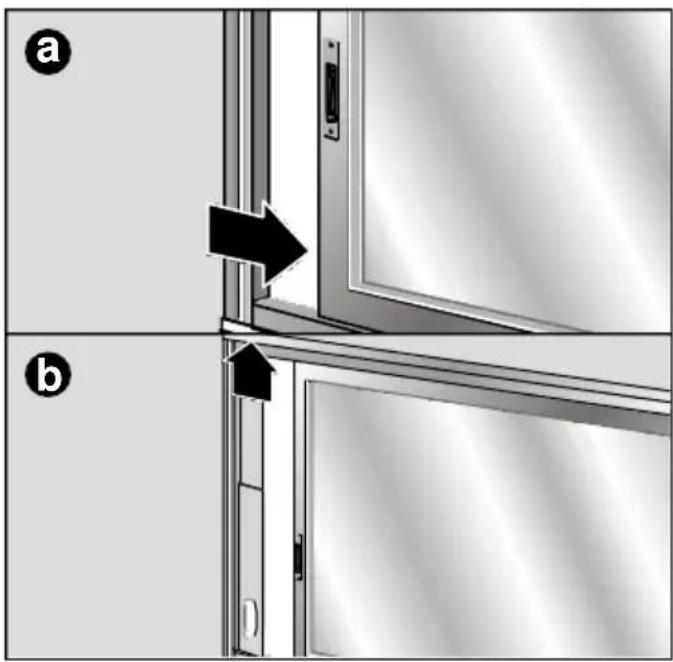

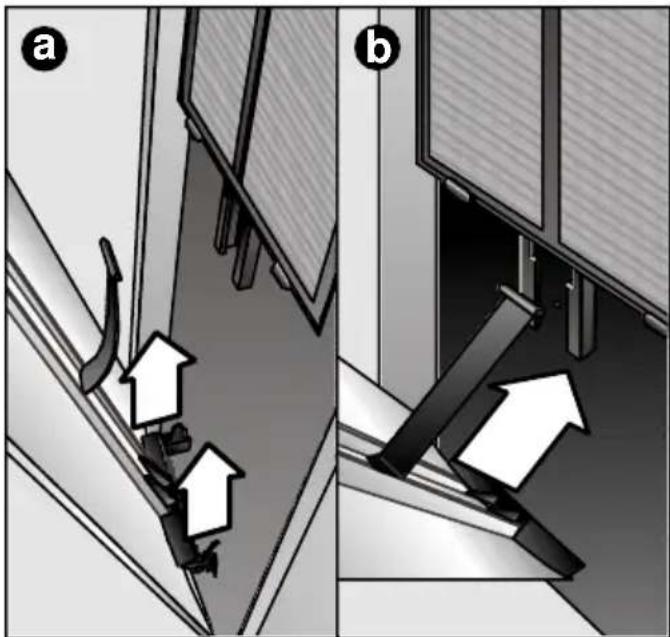

Fig. 15 ❏ Pour pouvoir être fixé à la fenêtre / au balcon, il comporte deux orifices latéraux. Avec deux tournevis (non fournis avec l’accessoire), l’utilisateur pourra le fixer à la chambranle ou au mur pour qu’il ne puisse bouger ou tomber, Fig. 14. Remarques : N’étirez pas le tube expulseur d’air chaud inutilement (longueur maximale 140 cm). Au moment de mettre le tube en place, ne le pliez pas trop. Si cela était le cas, l’air chaud ne pourrait pas sortir correctement, ce qui pourrait entraîner une diminution de la puissance frigorifique et du rendement. Pour atteindre l’efficacité de climatisation maximale et le niveau de bruit minimum, il est conseillé de placer le tube expulseur à une hauteur supérieure à la hauteur totale de l’appareil, Fig. 16.Connexion et déconnexion de l’appareil Pour le mettre en marche, il faut appuyer sur la touche "On" / "Off" . Attention ! Assurez-vous que l’appareil est branché sur secteur. ❏ Mettez l’appareil sous tension en appuyant sur la touche "On".

Sélectionnez la fonction climatisation , (voir partie "Sélection du mode de fonctionnement"). ❏ Sélectionnez la température voulue, (voir partie "Sélection de la température"). Si l’appareil se débranche automatiquement car la pièce a atteint la température voulue, il faudra attendre que la température ambiante augmente de 2-3ºC pour qu’il se remette en marche. ❏ Sélectionnez la vitesse de fonctionnement, (voir partie "Sélection de la vitesse"). Pendant le fonctionnement en mode air conditionné, une partie de l’eau condensée générée est évaporée de façon automatique et est évacuée vers l’extérieur en même temps que l’air expulsé, à travers du tube expulseur d’air chaud. Dans des conditions de forte humidité, l’appareil accumulera de l’eau condensée dans le réservoir arrière. Lorsqu’un certain niveau l’appareil émettra deux signaux sonores. Simultanément apparaîtra sur l’écran, signalant que ce réservoir doit être vidé. Dans ce cas, l’appareil s’arrête. Pour vider le réservoir extractible, il suffit d’appuyer sur la poignée puis d’extraire soigneusement le réservoir et de le transporter pour vider l’eau dans le tout-à-l’égout le plus proche. Une fois que le réservoir d’eau aura été vidé et correctement remis à sa place dans l’appareil, le symbole disparaîtra de l’écran.

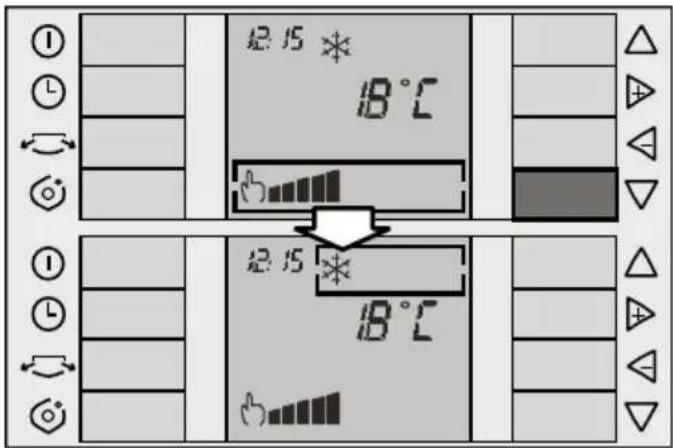

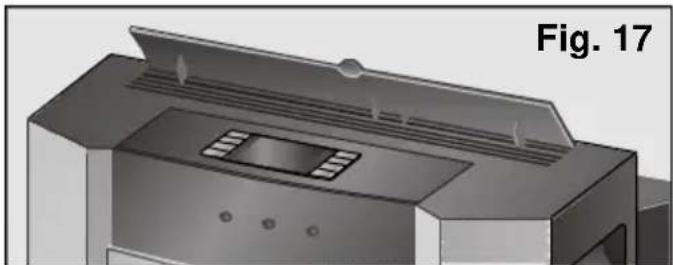

Mode d’Emploi Fig. 17 Sélection du mode de fonctionnement Sur l’appareil, vous pouvez sélectionner chacune des fonctions décrites ci-après : ❏ climatisation . ❏ déshumidification . ❏ purification . Placez le rectangle dans le menu modes de fonctionnement, grâce aux touches "up" et "down" (voir "Concept de navigation" : Touches "up" et "down"). Avec les touches "+" et "–", vous vous déplacez dans ce menu et sélectionnez la fonction voulue (voir "Concept de navigation" : Touches "+" et "–"). Climatisation Avec ce mode, l’appareil fait baisser la température ambiante jusqu’à ce que la température souhaitée par l’utilisateur soit atteinte. En même temps, il déshumidifie et purifie l’air ambiant, créant ainsi un climat agréable. ❏ Branchez l’appareil sur secteur. ❏ Dirigez le tube expulseur d’air chaud vers l’extérieur, (voir partie "Préparation de l’appareil avant utilisation"). ❏ Vérifiez que le bouchon est placé dans le tube d’évacuation d’eau afin d’empêcher que l’eau ne sorte à l’extérieur et ne mouille la surface d’appui. ❏ Levez l’orientateur d’air situé dans la partie supérieure de l’appareil, Fig. 17.58 Mode d’Emploi

• Dans ces deux cas, retirez le réservoir et versez soigneusement l’eau dans le tout-à- l’égout le plus proche. Déshumidification en mode continu

• Placez un récipient à la sortie du tube d’évacuation d’eau pour récupérer l’eau condensée, ou orientez le tube vers un tout- à-l’égout à proximité.

• Enlevez le bouchon du tube d’évacuation d’eau situé dans la partie arrière inférieure de l ’ u n i t é . Dans ce mode l’appareil ne s’arrête pas. Il n’avertit pas non plus, à l’aide de signaux sonores ni du symbole , que le réservoir extérieur est plein.

• Sélectionnez la fonction de déshumidification (voir partie "Sélection du mode de fonctionnement").

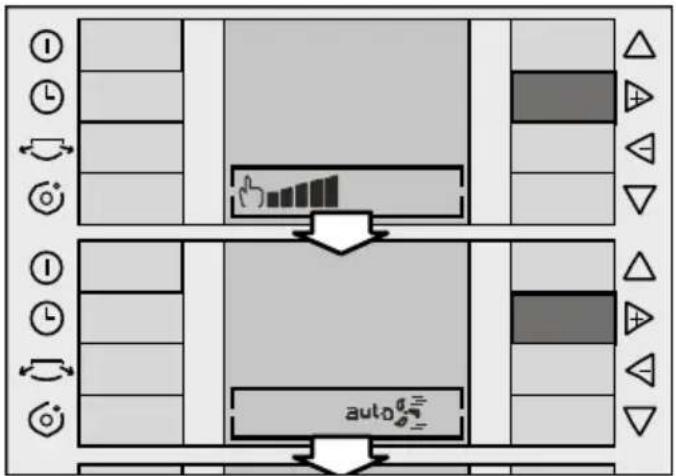

• Sélectionnez la vitesse de fonctionnement, (voir partie "Sélection de la vitesse"). Avertissements La quantité d’eau déshumidifiée peut varier selon les conditions ambiantes (Voir « Renseignements Techniques »). La température n’apparaît pas à l’écran et ne peut donc pas être sélectionnée ni modifiée en mode déshumidification. Attention ! Pour changer de fonction, n’oubliez pas de mettre le bouchon du tube d’évacuation d’eau. Dans le cas contraire, de l’eau sortirait lorsque l’appareil serait mis en marche. N´oubliez pas que pour que l’appareil fonctionne, la température ambiante doit être supérieure ou égale à 18°C. En mode de déshumidification, l’appareil expulse de l’air chaud par le tube d’évacuation. Ceci est nécessaire pour une plus grande efficacité de l’appareil dans ce mode. Purification Ce mode permet à l’air de l’intérieur de la pièce de circuler à nouveau (ventilation) tout en passant par un filtre purificateur (purification). L’appareil est équipé d’un filtre de base (installé dans l’appareil) et d’un filtre double actif qui doit être installé dans l’appareil par l’utilisateur, voir. rubrique « Installation filtre purificateur (double actif) » afin d’éviter : Attention ! Avant de rebrancher l’appareil, après avoir vidé toute l’eau, n’oubliez pas de remettre le réservoir correctement en place dans l’appareil. Dans le cas contraire, le symbole ne disparaît pas de l’écran et l’appareil ne fonctionne pas. Nous vous rappelons qu’une fois que l’appareil est éteint, il faut attendre environ 3 minutes pour que le compresseur se remette en marche. C’est le temps nécessaire pour garantir un fonctionnement correct de l´appareil. Déshumidification Avec ce mode de fonctionnement, l’appareil réduit l’humidité ambiante. Il purifie en même temps l’air ambiant, créant ainsi un climat agréable. ❏ Branchez l’appareil sur secteur. ❏ Mettez le tube expulseur de l’air chaud en place, de la façon indiquée dans la partie "Préparation de l’appareil avant utilisation". ❏ Levez l’orientateur d’air situé dans la partie supérieure de l’appareil. Il existe deux possibilités d’évacuer l’eau condensée : par le biais du réservoir extractible et de façon continue. Déshumidification via le réservoir extractible

• Vérifiez que le réservoir extractible est placé correctement dans l’appareil, de même que le bouchon du tube d’évacuation d’eau, afin d’éviter que l’eau ne sorte à l’extérieur et ne mouille la surface d’appui.

• Lorsque l’eau accumulée dans le réservoir extractible atteindra un certain niveau, deux signaux sonores se déclencheront l’un après l’autre. En même temps, le symbole indiquant que le réservoir extractible est plein s’affichera sur l’écran signalant la nécessité de le vider. Dans ce cas l’appareil s’arrête. Le symbole et les signaux sonores se déclenchent également lorsque le réservoir extractible n’est pas placé correctement dans son emplacement.59 - Odeurs et fumées. - Pollens, bactéries et poussière. ❏ Branchez l’appareil sur secteur. ❏ Mettez le tube expulseur d’air chaud en place (voir partie "Préparation de l’appareil avant utilisation"). ❏ Levez l’orientateur d’air situé dans la partie supérieure de l’appareil. ❏ Sélectionnez la fonction de purification , (voir partie "Sélection du mode de fonctionnement"). ❏ Sélectionnez la vitesse de fonctionnement, (voir partie "Sélection de la vitesse"). Avertissement Nous vous recommandons de laisser les filtres installés quelle que soit la fonction choisie (climatisation, déshumidification, purification de l’air). Vous obtiendrez ainsi une efficacité de purification optimale. Ionisation Votre appareil à air conditionné est équipé d’un ionisateur pouvant être connecté en supplément. Cet ionisateur enrichit l’air en ions chargés négativement. Ce phénomène se produit normalement dans la nature : après un orage, en été, en bord de mer ou en montagne, l’air ionisé est frais et pur car il est exceptionnellement riche en ions négatifs.

• Pour activer l’ionisateur, appuyez sur la touche ionisateur du panneau de commande. Le symbole ion apparaît à l’écran et l’appareil émet un signal sonore, indiquant que cette fonction a été activée.

• Pour le désactiver, il suffit d’appuyer à nouveau sur la touche ionisateur. Le symbole ionisateur disparaît alors de l’écran et l’appareil émet à nouveau un signal s o n o r e . L’ionisateur peut être activé quelle que soit la fonction utilisée (climatisation, déshumidification et purification) et quelle que soit la vitesse. Sélection de la température Cette fonction n’est valide qu’en mode climatisation. Placez le rectangle dans le menu de sélection de la température (voir Touches "up" et "down"). Grâce aux touches Mode d’Emploi "+" et "–", vous vous déplacez dans cet écran, jusqu’à avoir fixé la température voulue (voir Touches "+" et "–"). Lorsque vous appuyez sur la touche "+", la température voulue augmente et lorsque vous appuyez sur la touche "–", elle diminue. Les valeurs de température pouvant être sélectionnées vont de 18°C à 30°C, par intervalle de 1°C. Si la touche est maintenue appuyée, les degrés défilent plus vite. Sélection de la vitesse Sur votre appareil, vous pouvez choisir entre cinq vitesses manuelles et deux vitesses automatiques: maximale et silencieuse . La vitesse auto maximale régule la température, en commençant par la puissance maximale de réfrigération, jusqu’à atteindre les conditions déterminées par déterminées par l’utilisateur. La vitesse auto silencieuse régule la température, en commençant par une puissance faible, plus silencieuse, jusqu’à atteindre les conditions déterminées par l’utilisateur. Vitesses manuelles : Placez le rectangle dans le menu de sélection de la vitesse (voir partie "Concept de navigation" Touches "up" et "down"). Grâce aux touches "+" et "–", nous nous déplaçons dans cet écran, jusqu’à avoir fixé la vitesse voulue (voir partie "Concept de navigation" Touches "+" et "–"): Le symbole manuel, suivi de la vitesse choisie en dernier, apparaît à l’écran. Pour changer la vitesse, entre maximale et silencieuse , il suffit d’appuyer sur les touches "+" et "–".60 Mode d’Emploi Vitesses automatiques : Pour activer cette vitesse, il suffit de placer le rectangle dans le menu "Sélection de la vitesse" et d’appuyer sur les touches "+" et "–" . Si, une fois que la vitesse manuelle maximale est atteinte , vous appuyez à nouveau sur la touche "+", vous vous déplacez jusqu’à la vitesse auto maximale . En appuyant à nouveau sur la touche "+", la vitesse auto silencieuse est atteinte. Enfin, si vous appuyez à nouveau sur la touche "+", le symbole auto silencieux . .disparaît de l’écran et l’appareil se remet à fonctionner en mode manuel. Pour désactiver la vitesse automatique, il suffit d’appuyer à nouveau sur les touches "+" et "–". Le symbole auto correspondant disparaît alors et l’appareil se remet à fonctionner à la vitesse manuelle déterminée par l’utilisateur. Ailettes latérales Votre appareil dispose d’ailettes latérales pouvant être actionnées en supplément pour mieux distribuer l’air. Si vous appuyez sur la touche ailettes latérales , ces ailettes s’ouvrent et elles sont activées. Le symbole correspondant est visualisé à l’écran. Pour refermer les ailettes, il suffit d’appuyer à nouveau sur la même touche. Le symbole disparaît alors de l’écran et les ailettes se ferment. Cette prestation peut être utilisée avec tous les modes de fonctionnement: climatisation, déshumidification et purification. Lorsque l’appareil est éteint grâce à la touche "Off", les ailettes latérales se ferment automatiquement. Si, avant d’éteindre l’appareil, les ailettes latérales étaient ouvertes, lorsqu’il est rallumé, celles-ci s’ouvrent à nouveau. Réglage de l’heure / Programmation du temporisateur Réglage de l’heure ❏ Seulement la première fois que l’appareil est branché sur secteur, l’heure actuelle s’affiche (en format 24 heures) dans la61 partie supérieure gauche de l’écran. Par défaut, 0:00 h apparaît et clignote. ❏ Pour programmer l’heure, il faut allumer l’appareil en appuyant sur la touche "O n" Si, pendant la programmation / réglage de l’heure de votre appareil, vous passez plus de 10 secondes à effectuer l’opération suivante, l’écran reviendra automatiquement au menu principal et affichera les fonctions déterminées pas défaut en sortie d’usine ou, si ce n’est pas la première fois que vous programmez le temporisateur, les dernières fonctions que vous aurez utilisées. ❏ Appuyer sur la touche "Ti m e r" . Le rectangle apparaît dans le menu temporisateur et indique la dernière fonction choisie (par défaut, la fonction "O f f" apparaît). Mode d’Emploi ❏ En utilisant la touche "u p", placez le rectangle sur l’heure. Celle-ci se règle avec les touches "+" et "–". Chaque fois que vous appuyez sur ces touches, l’heure augmente ou diminue d’une minute. Si la touche est maintenue appuyée, les minutes défilent plus vite. ❏ Si vous appuyez sur la touche "Timer" , ou si vous restez plus de 10 secondes sans appuyer sur aucune touche, l’heure reste en mémoire et l’écran revient au menu principal. Programmation du temporisateur Pour programmer les heures de connexion ou de déconnexion de l’appareil, celui-ci doit être allumé et l’heure doit être réglée. Appuyez sur la touche "Timer" afin de pouvoir naviguer dans le menu temporisateur. En appuyant sur la touche "+" du menu temporisateur, il est possible de programmer les différentes fonctions offertes par l’appareil. Il s’agit des fonctions suivantes :

• "Off" : appareil non programmé.

• "Start" : heure de mise en marche de l’appareil.

• "Start / Stop" : programmation de l’heure de début et de fin de marche de l’appareil.

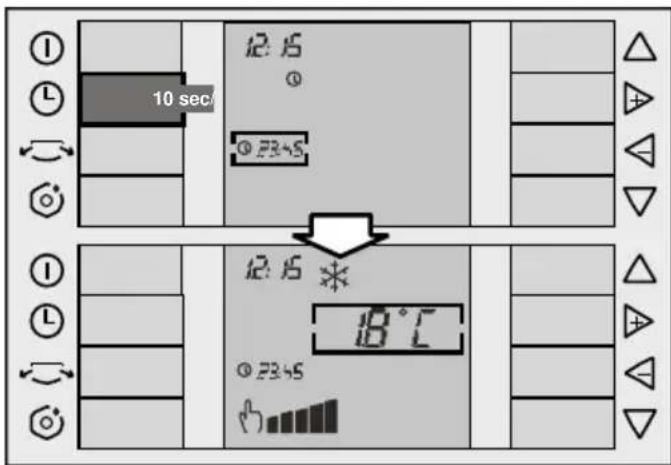

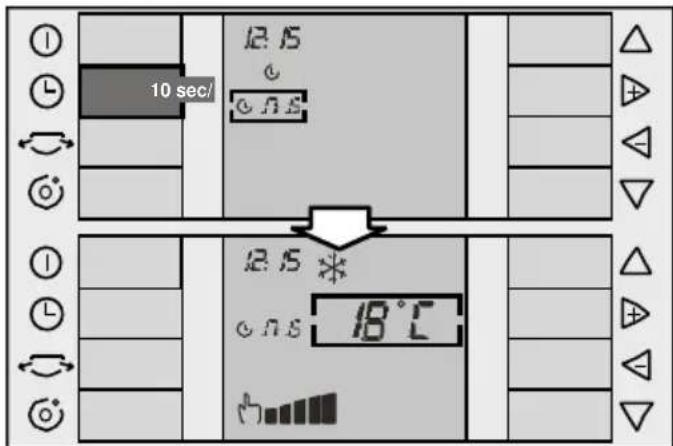

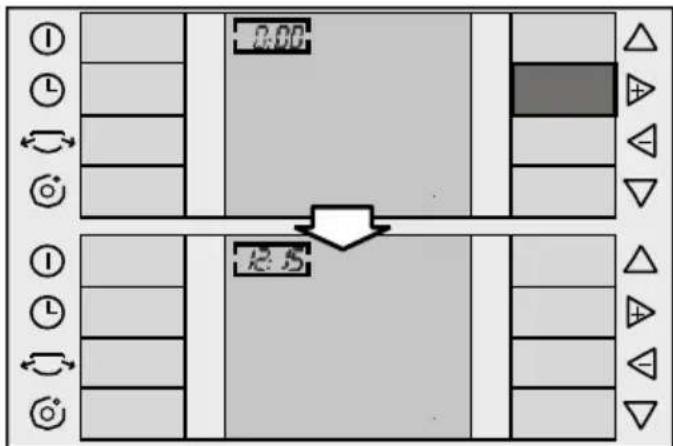

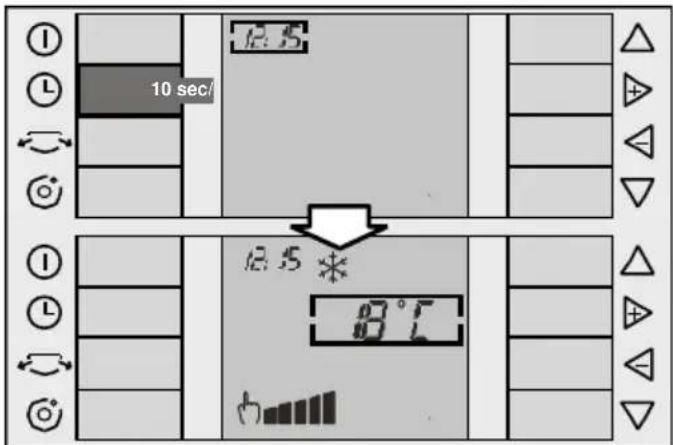

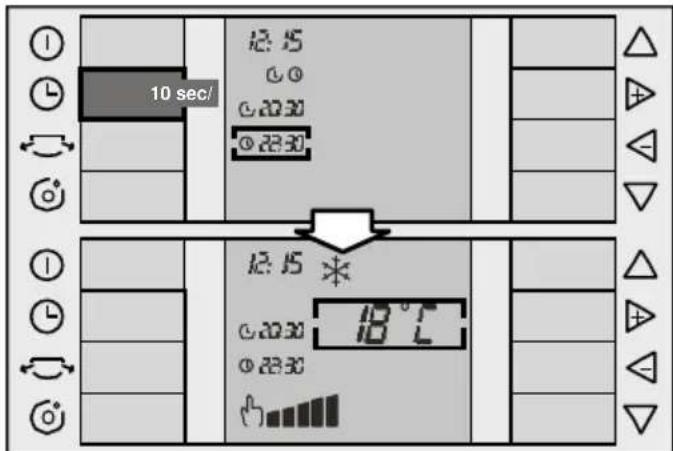

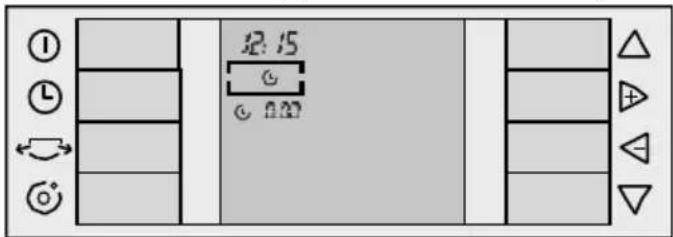

• "Stop" : programmation de l’heure d’arrêt de l’appareil. 10 sec/❏ Sélectionnez la fonction "S t a r t" à l’aide des touches "+" et "–", (voir Touches "+" et "–") ❏ Avec la touche "d o w n" (voir Touches "up" et "down"), le curseur descend jusqu’au menu heure de connexion. Une fois dans ce menu, l’heure de programmation peut être modifiée jusqu’à obtenir l’heure voulue, à l’aide des touches "+" et "–" .

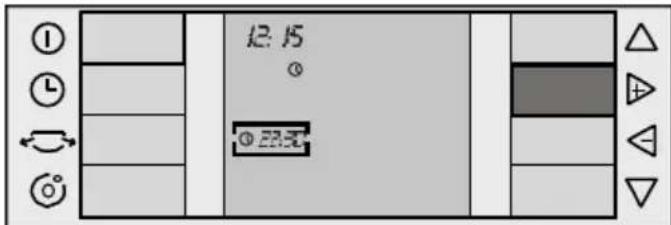

Mode d’Emploi ❏ Cette modification s’effectue par tranches de 15 minutes. ❏ Pour garder en mémoire l’heure de début programmée, il suffit d’appuyer sur la touche "Timer" , ou d’attendre 10 secondes sans appuyer sur aucune touche. ❏ L’heure programmée apparaîtra à l’écran, à côté du symbole correspondant (dans le cas présent le symbole "Start" ), de même que les fonctions prédéterminées. 10 sec/ Programmation connexion de l’appareil " S t a r t "

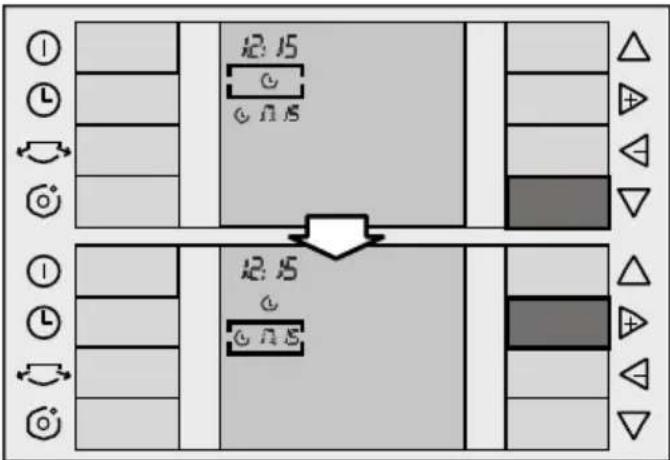

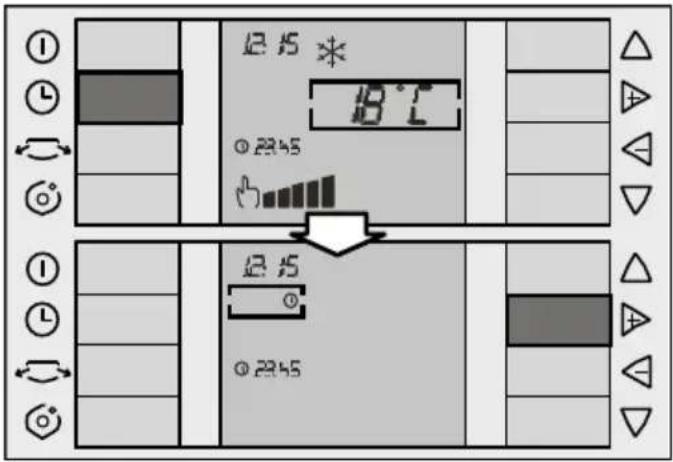

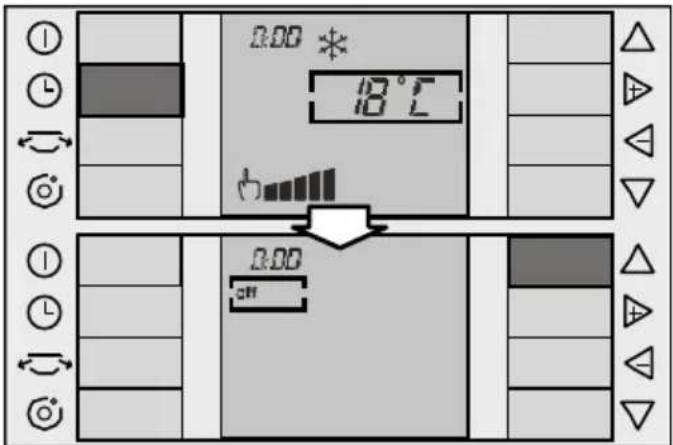

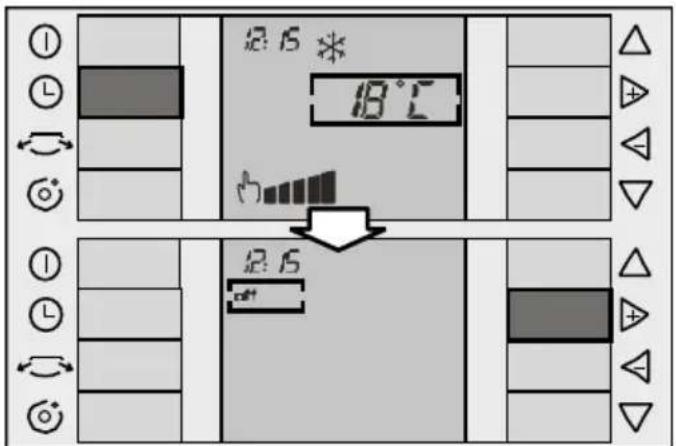

Appuyez sur la touche "Ti m e r " pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée a p p a r a î t

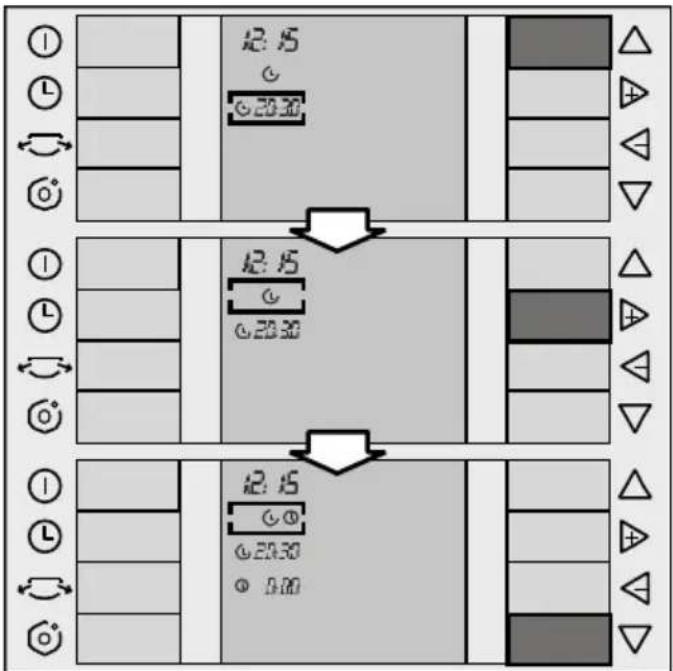

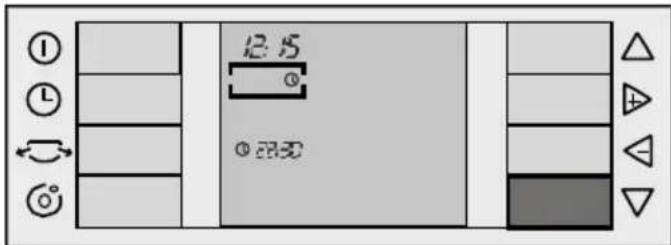

❏ Sélectionnez la fonction "Start" à l’aide des touches "+" et "–", (voir Touches "+" et "–"). ❏ Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu’au menu heure de connexion. Une fois dans ce menu, l’heure de programmation peut être modifiée jusqu’à obtenir l’heure voulue, à l’aide des touches "+" et "–". Programmation connexion et déconnexion de l’appareil "Start" / "Stop" ❏ Appuyez sur la touche "Timer" , pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparaît.63 Mode d’Emploi ❏ Lorsque vous appuyez à nouveau sur la touche "up", le curseur se place dans le menu temporisateur. A l’aide des touches "+" et "–", sélectionnez la fonction "Start" / "Stop" (voir Touches "+" et "–"). ❏ Avec la touche "down", déplacez le curseur jusqu’au menu heure de déconnexion. L’heure de déconnexion peut être modifiée jusqu’à obtenir l’heure voulue, à l’aide des touches "+" et "–". ❏ L’heure se modifie par tranches de 15 min. ❏ Pour garder en mémoire l’heure de début/arrêt programmée, il suffit d’appuyer sur la touche "Timer" , ou d’attendre 10 secondes sans appuyer sur aucune touche. ❏ L’heure programmée apparaîtra à l’écran. 10 sec/ Programmation déconnexion de l’appareil ❏ Appuyez sur la touche "Timer" , pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparaît. ❏ Sélectionnez la fonction "Stop" à l’aide des touches "+" et "–", (voir Touches "+" et "–").Déconnexion du temporisateur ❏ Appuyez sur la touche "Timer" , pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparaît.

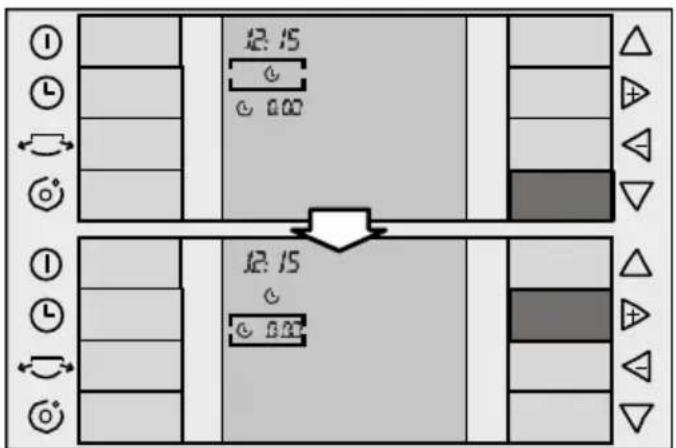

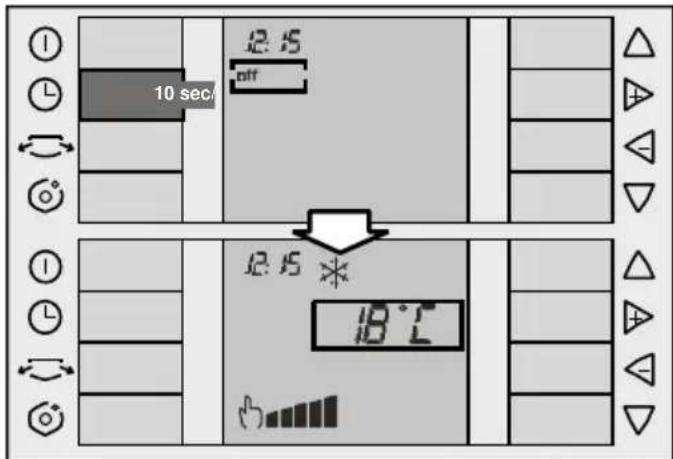

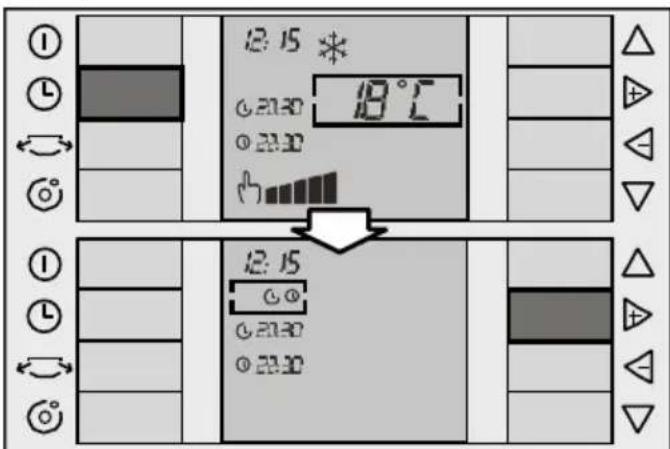

Mode d’Emploi ❏ Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu’au menu déconnexion. Une fois dans ce menu, l’heure de déconnexion peut être modifiée jusqu’à obtenir l’heure voulue, à l’aide des touches "+" et "–". ❏ L’heure se modifie par tranches de 15 min. ❏ Pour garder en mémoire l’heure d’arrêt programmée, il suffit d’appuyer sur la touche "Timer" , ou d’attendre 10 secondes sans appuyer sur aucune touche. ❏ L’heure programmée apparaîtra à l’écran. 10 sec/ ❏ Sélectionnez la fonction "Off" à l’aide des touches "+" et "–". ❏ Pour déconnecter le temporisateur, il suffit d’appuyer sur la touche "Timer" , ou d’attendre 10 secondes sans appuyer sur aucune touche. Aucune heure n’apparaîtra programmée à l’écran. 10 sec/ Les valeurs et les fonctions programmées dans le temporisateur resteront actives et les opérations correspondantes se répèteront quotidiennement aux heures programmées, tant que celles-ci n’auront pas été désactivées ou annulées de la manière que nous venons de décrire.65 Nettoyage et Entretien Fig. 20 Ces modèles possèdent en plus un filtre purificateur (double actif) qui devra être installé par l’utilisateur (Voir rubrique « Installation filtre purificateur (double actif) »). Le filtre purificateur assure une meilleure qualité de filtrage de l’air qui circule à nouveau dans la pièce à travers l’appareil. La présence du filtre purificateur peut réduire légèrement la capacité frigorifique de l’appareil. Surtout, s’il est saturé ou abîmé, dans ce cas il est recommandé de le vérifier et de le remplacer au moins une fois par an ou dès l’apparition du symbole « avertissement changement de filtre » dans l’écran. Ces accessoires pourront être obtenus auprès du Service Officiel du Fabricant ou chez des distributeurs agréés (voir rubrique « Description des accessoires »). Une fois le filtre remplacé, pour faire disparaître le symbole de l’écran, il faudra appuyer simultanément les touches « + » et « - ». À ce moment là le symbole disparaîtra de l’écran, indiquant que le filtre est à nouveau opérationnel. Installation filtre purificateur (double actif) :

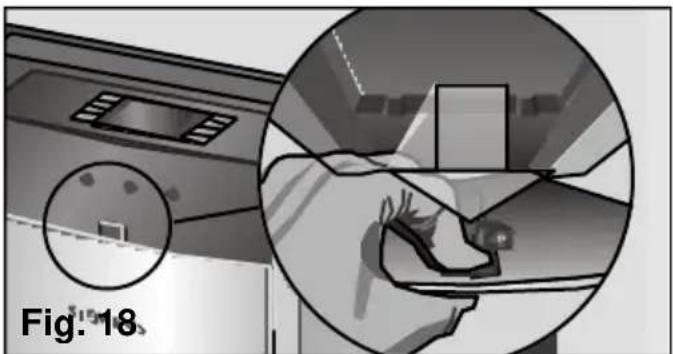

• Vérifiez que le filtre purificateur est placé dans le positionneur, dans le cas contraire, placez- le comme indiqué dans la Fig 21. Placez la partie obscure du filtre en contact avec le positionneur. Filtre de base lavable Fig. 19 Fig. 18 Tous les modèles comportent un filtre d’air de base qu’il faut nettoyer au bout d’un certain temps, Fig. 19. Pour cela, il suffit d’appuyer sur le clip situé sur la partie supérieure et de le retirer, Fig. 20. Pour le laver, il suffit de le passer sous l’eau courante, de le sécher et de le remettre à sa place. Nettoyage de l’appareil ❏ Par mesure de sécurité, avant de nettoyer l’appareil, il est recommandé de le débrancher. ❏ L’appareil peut être nettoyé avec un chiffon ou une éponge, de l’eau tiède et un détergent doux. ❏ N’utilisez jamais d’eau chaude (à plus de 40ºC), eau de javel, d’essence, d’acides, d’éponges abrasives, de brosses ou de détergents abrasifs et évitez que de l’eau n’entre dans ❏ Ne nettoyez pas l’appareil avec un tuyau d’arrosage ni avec de l’air à pression. Nettoyage et changement des filtres purificateurs Pour procéder au changement du filtre purificateur, il faut ouvrir la porte frontale de l’unité (il n’est pas nécessaire de la retirer), il suffit d’appuyer sur le clip supérieur interne de la porte, Fig. 18 et la tirer légèrement vers vous. La porte s’ouvre jusqu’à une butée de sécurité sans risque de tomber. Attention !!! N’introduisez pas le filtre de base dans le lave-vaisselle. Le matériel plastique qui le compose n’est pas approprié au lave- vaisselle et ne résiste pas les températures élevées des programmes de lavage. Il finirait par se déformer ou même se rompre.66 Nettoyage et Entretien

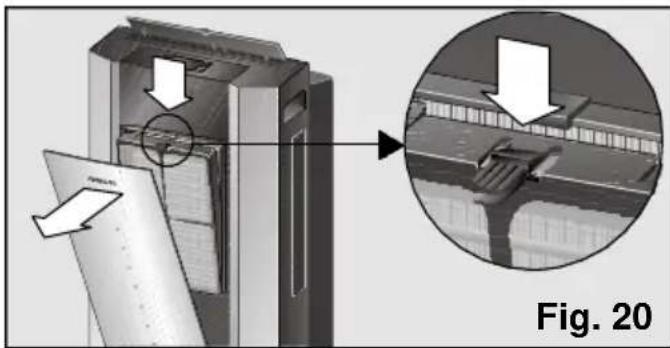

• Retirez le filtre de base de l’appareil, Fig. 20.

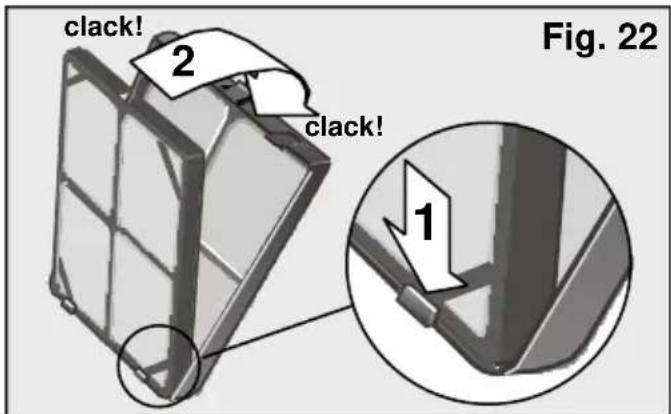

• Introduisez le filtre double actif + positionneur dans le filtre de base comme indiqué dans la Fig. 22, en tenant compte que vous devrez en premier lieu l’emboîter dans les crochets inférieurs. Fig. 21

• Installer l’ensemble dans l’appareil en faisant coïncider les crochets inférieurs avec les orifices situés dans la carcasse frontale de l’appareil et en appuyant sur le clip supérieur jusqu’à entendre un « clic » indiquant que l’ensemble est correctement placé.

• Fermer la porte frontale de l’appareil. Attention ! Pour garantir un fonctionnement correct de l’appareil, ne placez qu’un jeu de filtres sur le support Remarques: Afin d’éviter que la porte frontale de l’appareil ne tombe et n’occasionne des dommages physiques et/ou matériels, ces modèles comportent une butée de sécurité jusqu’à laquelle la porte peut s’ouvrir. Pour plus de commodité lors du nettoyage ou du changement des filtres, il est également possible de retirer la porte de l’appareil, Fig. 18. Dans ce cas, ou si, pour une raison quelconque, la porte venait à sortir de son emplacement d’origine, suivez les étapes suivantes pour la remettre en place correctement : 1° Levez la porte jusqu’à ce qu’elle sorte des appuis inférieurs, (Fig. 23: a). 2° Placez le clip en plastique dans la rainure frontale de l’appareil (en forme de T) et faites-le glisser vers le bas, jusqu’à la butée de sécurité, (Fig. 23: b). 3° Placez soigneusement les crochets inférieurs de la porte dans les butées frontales de l’appareil, en évitant que le clip en plastique, placé au cours de l’étape précédente, ne sorte de son emplacement, (Fig. 23: c). Une fois que vous aurez suivi ces étapes, vous devrez vous assurer que la porte a été correctement mise en place et qu’elle ne tombe pas lorsque vous l’ouvrez à nouveau. (La porte s’ouvre jusqu’à la butée ¡ de sécurité). Dans le cas contraire, vous devrez recommencer les étapes 1° et 2°.

b67 Nettoyage et Entretien Conditions de transport L’équipement comporte des roues afin de faciliter son déplacement. Si nécessaire, vous pouvez l’incliner pour faciliter son déplacement. Dans ce cas, il convient d’attendre au moins une heure avant de brancher à nouveau l’appareil. ❏ Avant, retirez l’eau de condensation se trouvant dans le réservoir interne en sortant le tube d’évacuation d’eau de son logement et en retirant le bouchon, Fig. 24, pour évacuer l’eau générée. Pour cela, vous devrez placer un récipient (ou le réservoir extractible de l’appareil) à la sortie du tube d’évacuation d’eau pour récupérer l’eau condensée, ou orientez le tube vers un tout- à-l’égout à proximité. Une fois que le réservoir est vide, n’oubliez pas de remettre le bouchon en place et le tube dans son logement. Fig. 24 Conditions de rangement A la fin de chaque saison, pour que votre appareil occupe le moins de place possible, vous devrez mettre le tube expulseur en position de repos. ❏ Pour cela, pliez le tube vers l’arrière de l’appareil et attachez-le grâce au crochet diffuseur, Fig. 25 et 26. Fig. 25 Fig. 23

Avant utilisation en début de saison ❏ Nettoyez le filtre de l’air. ❏ Ensuite, nettoyez le couvercle et les grilles, si nécessaire. Fig. 2668 Conseils qui vous épargneront des appels au Service Technique Conseils généraux de fonctionnement Que faire si ? ... ... l’appareil ne fonctionne pas … ❏ Vérifiez que la prise est branchée. ❏ Vérifiez qu’il y a de l’énergie sur le secteur et qu’aucun fusible n’a fondu. ❏ Positionnez le thermostat sur la position température minimale. ... l’appareil ne fonctionne pas et le symbole indiquant que le réservoir d’eau condensée est plein apparaît à l’écran … ❏ Placez l’appareil sur une surface plane. Si le symbole apparaît toujours à l’écran, videz le réservoir d’eau de l’appareil. Vérifiez que le réservoir est correctement mis en place. (Voir Instructions dans "Climatisation"). ... l’appareil ne refroidit pas suffisamment ... ❏ Vérifiez que les raccordements du tube expulseur d’air chaud sont corrects. ❏ Vérifiez que le tube d’expulsion n’est pas trop plié et qu’il ne mesure pas plus de 140 cm. ❏ Vérifiez que le bouchon du tube d’évacuation d’eau est placé sur ce tube. ❏ Placez la ventouse pour que l’ouverture de la fenêtre soit la plus petite possible. ❏ Fermez les volets afin de minimiser la radiation solaire. ... le symbole de panne apparaît à l’écran

• ❏ Consultez un distributeur agréé, le service après-vente ou notre Réseau de Services Techniques du fabricant vous voyez de l’eau dans la grille du panneau de commande ou à l’emplacement du filtre de base ❏ Ne vous inquiétez pas, cela est dû au fonctionnement même de l’appareil. Conseils généraux sur le niveau de bruit l’appareil est excessivement bruyant
• ❏ Il convient de distinguer deux types de bruits, ceux générés par le fonctionnement normal de l’appareil et ceux auxquels il est facile de remédier. Ci-après sont décrits quelques-uns de ces bruits éventuels afin de mieux les identifier. Les bruits parfaitement normaux ❏ Si vous entendez un bruit cyclique d’eau, un clapotement, cela est dû au fonctionnement de la pompe qui fait que l’eau circule à nouveau afin d’améliorer la puissance de l’appareil. ❏ Si vous entendez un bruit semblable à celui de bourdonnements sourds, il est inévitable et dû au fonctionnement du compresseur. ❏ Si vous entendez un léger sifflement, il s’agit du son produit par le passage du réfrigérant à travers les tubes fins de l’appareil, une fois que le compresseur s’est mis à fonctionner. ❏ Si vous entendez un son bref, comme un “clic”, il s’agit du bruit généré par la connexion et la déconnexion de la pompe ou du bruit généré par le régulateur qui connecte et déconnecte l’électronique. Les bruits faciles à éliminer ❏ Assurez-vous que le tube expulseur d’air, ainsi que les manchons diffuseur et collecteur sont correctement fixés à l’appareil. ❏ Vérifiez que rien ne gêne l’entrée ni la sortie d’air de l’appareil. ❏ Vérifiez que l’appareil n’est pas en contact direct avec des meubles ou d’autres appareils électroménagers afin d’éviter que la sortie d’air ne soit dirigée directement vers eux, augmentant ainsi le niveau sonore. Toute autre panne ou réparation doit être traitée par un Technicien spécialisé. Le cas échéant, consultez le distributeur agréé, le service après-vente ou notre Réseau de Services Techniques du Fabricant.69 Service Technique / Garantie Service Technique Si, après avoir tenu compte des instructions d’utilisation et d’installation, en particulier ce qui figure dans la partie "Conseils…." , votre appareil ne fonctionnait pas, sachez que notre Réseau de Services Techniques est à votre disposition. Dans ce cas, lorsque vous communiquerez la panne, indiquez le modèle (E-NR) et le nº de fabrication (FD) de votre appareil que vous trouverez sur la plaque de caractéristiques, Fig. 2. Garantie Chaque pays régit les conditions de garantie établies par les Sociétés de Distribution correspondantes. Pour obtenir plus de renseignements à ce sujet, adressez-vous au Distributeur chez qui vous vous êtes procuré l’appareil, en lui indiquant le modèle et le nº de fabrication. Pour toute intervention réalisée sous garantie, il est indispensable de présenter le justificatif d’achat de l’appareil.Indice Protección del medio ambiente Consejos para el desechado del embalaje p. 71
• Consejos para el desechado del su antiguo equipo p. 71
• Consejos para el ahorro de energía p. 71
• Observaciones Importantes Antes de conectar su equipo p. 72
• En caso de haber niños en el hogar p. 72
• Presentación de su nuevo equipo Descripción del equipo p. 73
• Panel de control p. 74
• Descripción de los accesorios p. 75
• Condiciones de Utilización Condiciones de utilización p. 75
• Concepto de navegación Teclas "up" y "down" p. 76
• Teclas "+" y "–" p. 77
• Instrucciones de Uso Preparación del equipo antes del uso p. 77
• Conexión y desconexión del equipo p. 80
• Selección del modo de funcionamiento p. 80
• Climatización p. 80
• Deshumidificación p. 81
• Purificación p. 81
• Ionización p. 82
• Selección de la temperatura p. 82
• Selección de velocidades p. 82
• Aletas laterales p. 83
• Puesta en hora / Programación del temporizador p. 83
• Limpieza, Transporte y Mantenimiento Limpieza del equipo p. 87
• Limpieza y cambio de filtros purificadores p. 87
• Condiciones de transporte p. 89
• Condiciones de almacenamiento p. 89
• Antes de su utilización al principio de temporada p. 90
• Consideraciones que le ahorrarán llamadas al Servicio Técnico Consideraciones generales de funcionamiento p. 90
• Consideraciones generales sobre nivel de ruido Servicio Técnico / Garantía p. 90
