GEBRUIKSAANWIJZING PA0840M SIEMENS

Bescherming van het milieu Raadgeving voor het verwerpen van de verpakking ❏ Ontzie het milieu bij het verwerpen van de verpakking van uw apparaat. ❏ Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk (het karton wordt gemaakt van gebruikt papier) en kunnen geregenereerd worden. ❏ Door recycleren van de verpakkingen, doet u mee aan een verminderd gebruik van grondstoffen en bovendien wordt zodoende het volume van de vuilnisstortplaatsen teruggebracht. ❏ Werk op doeltreffende wijze mee aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze daarvoor naar de dichtst bijzijnde vuilnis ophaalplaats of, zo mogelijk, stuur de verpakking terug naar de leverancier die u de apparaat verkocht heeft. Raadgeving voor het verwerpen van uw oude apparaat ❏ Haal het snoer uit het stopcontact en snij het snoer in stukken. ❏ De apparaten hebben materiaal dat men kan recycleren, behalve ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmosfeer kunnen verontreinigen. Werk doelmatig mee aan de milieubescherming door u ervan te verzekeren dat uw oude apparaat gesloopt wordt op een manier die het milieu ontziet. Breng het apparaat daarom naar een officiële opslagplaats of naar een plaats waar materiaal recyclet wordt (uw gemeentedienst kan u informeren over de dichtst bijzijnde opslagplaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht zijnde regels. ❏ Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadgevingen voor het sparen van energieverbruik Gedurende het gebruik zal uw apparaat energie gaan verbruiken, hetgeen een milieu effect oplevert. Men moet proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen. ❏ Zet het apparaat voor de luchtbehandeling af als u het niet nodig heeft. ❏ Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energie. ❏ Plaats het apparaat zo ver mogelijk verwijderd van mogelijke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht. ❏ Zorg voor de juiste installatie van het apparaat. Bij air conditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschermen, rolluiken of gordijnen voor oppervlakten van glas. ❏ Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreven worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimieren. In geval u gebruik maakt van onderdelen die het nodig maken dat u gaten boort in muren of ramen raden wij aan dat u deze zo veel mogelijk passend maakt en dat u de pakking afsluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht naar binnen of naar buiten stroomt door de gaten. ❏ Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u116116 Belangrijke opmerkingen Voor het aansluiten van uw apparaat ❏ Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatie , niet alleen omtrent het gebruik maar ook over de veiligheid en het onderhoud. ❏ Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventueel nuttig zijn voor een andere gebruiker. ❏ Zet nooit een beschadigd apparaat aan. ❏ De montage en aansluiting van uw apparaat moeten overeenkomen met de van kracht zijnde normatief en de instructies voor de montage. Als men deze instructies niet volgt, loopt men het risico de garantie te verliezen. ❏ Onze apparaten komen overeen met de vigerende veiligheidsnormen. Alleen gespecialiseerde competente vakmensen mogen de apparaten repareren. Het gaat om uw veiligheid. ❏ Verzeker u ervan dat de dop voor de ontluchting goed vast zit, hij kan losgeraakt zijn tijdens het transport, Figuur 1. aan de aanwijzingen voor het plaatsen van de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf "Klaarmaken van het apparaat vóór het gebruik") ❏ Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis. ❏ Bij de ontluchting van warme lucht in het geval van schuiframen, gebruikt u het beste het onderdeel dat voorkomt dat er warme lucht van buiten naar binnen stroomt, dit verbetert de doelmatigheid. ❏ Verifieer dat de verbindingen tussen de ontluchtingsbuis en de moffen (uitlaatmof en verdeelmof) goed zijn. Zie "Mogelijkheden voor ontluchting naar buiten". ❏ Controleer dat de diffuser zo geplaatst is dat het raam zo veel mogelijk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen. ❏ Verzeker u ervan dat de toevoer en de afvoer van lucht niet verstopt zijn. Houdt deze schoon en vrij van vuil, stof en vreemde voorwerpen. ❏ Houdt de filters van het apparaat goed schoon en zorg ervoor dat deze goed geïnstalleerd zijn. (Zie "Reiniging en Onderhoud"). ❏ Laat het huis gedurende de zomer doortochten wanneer de buitenlucht op zijn fris is ('s morgens vroeg en gedurende de nacht). Fig. 1 Bescherming van het milieu ❏ De fabrikant maakt u erop attent dat het gebruik van deze apparaten exclusief is voor het gebruik in huis en of handel, waarbij onder “handel” gedacht wordt aan kantoren of kamers met afmetingen en kenmerken zoals degenen die aangegeven worden in de catalogus. ❏ Niet gegarandeerd is het gebruik voor industriële doeleneinden, dus voor grote oppervlakten of dicht bij niet natuurlijke warmtebronnen (resistenties, kachels, etc.) Als er kinderen thuis zijn ❏ Laat kinderen nooit zitten, klimmen of leunen op de voordeur of op het air conditioning apparaat. Het apparaat zou kunnen vallen en zodoende mensen en/of voorwerpen kunnen beschadigen. ❏ Laat kinderen nooit met het air conditiong apparaat spelen of het behandelen. ❏ Houdt kleine kinderen op een afstand van het air conditioning apparaat, vooral als het voordeurtje open staat, om te voorkomen dat ze er aan gaan hangen of duwen, wat als gevolg zou kunnen hebben dat het apparaat omvalt. ❏ Laat niet toe dat kinderen met het apparaat spelen of voorwerpen in de luchtafvoer stoppen en de andere openingen van het apparaat.117 Presentatie van uw nieuwe apparaat Beschrijving van het apparaat Diffuser Basis filter Afvoer van warme lucht Luchtinlaat Luchtinlaat Afvoer van koude lucht Afvoer van koude luch Door voorkant Afvoerbuis warme lucht Ruimte voor het snoer Depot dat uitgetrokken kan worden Plaatje met de kenmerken Zijdelingse kleppen Handvaten Luchtbehandeling installatie Wieltjes voor verplaatsen van het apparaat Dubbel actief filter Dop van de afvoerbuis van gecondenseerd water Haak voor de uitlaatbuis bij rustpositie Afvoerbuis voor het water Stroom- orientatie Fig. 2118 Presentatie van uw nieuwe apparaat Bedieningspaneel Toets UP

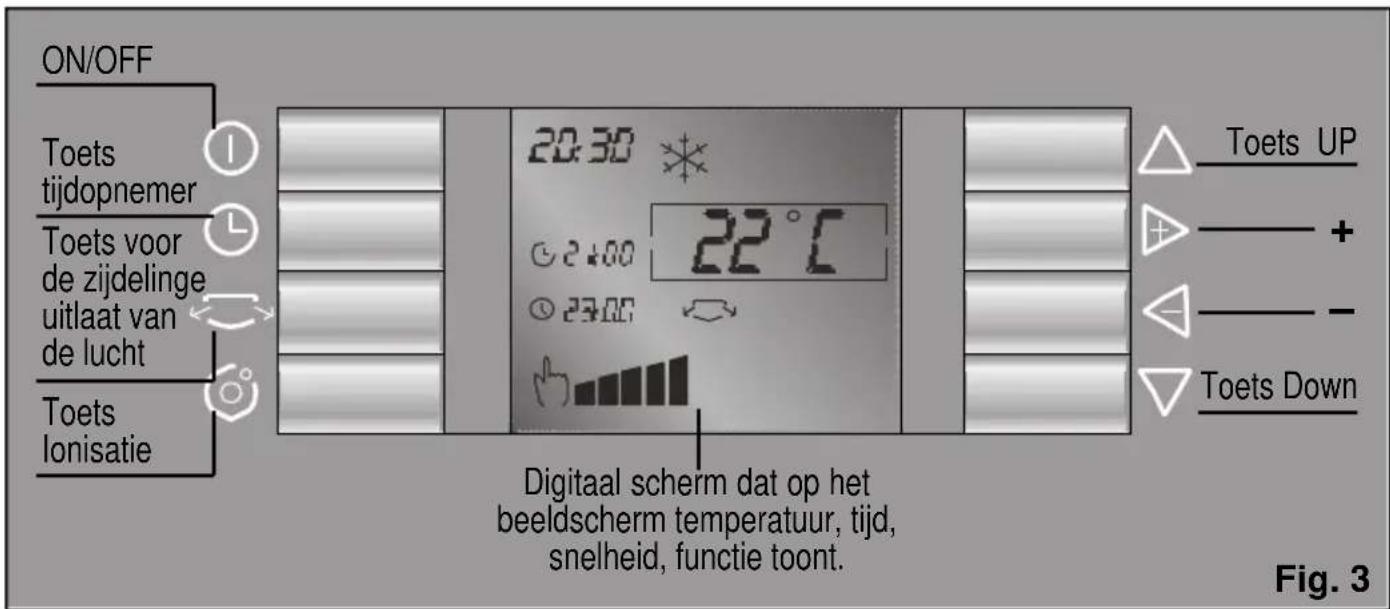

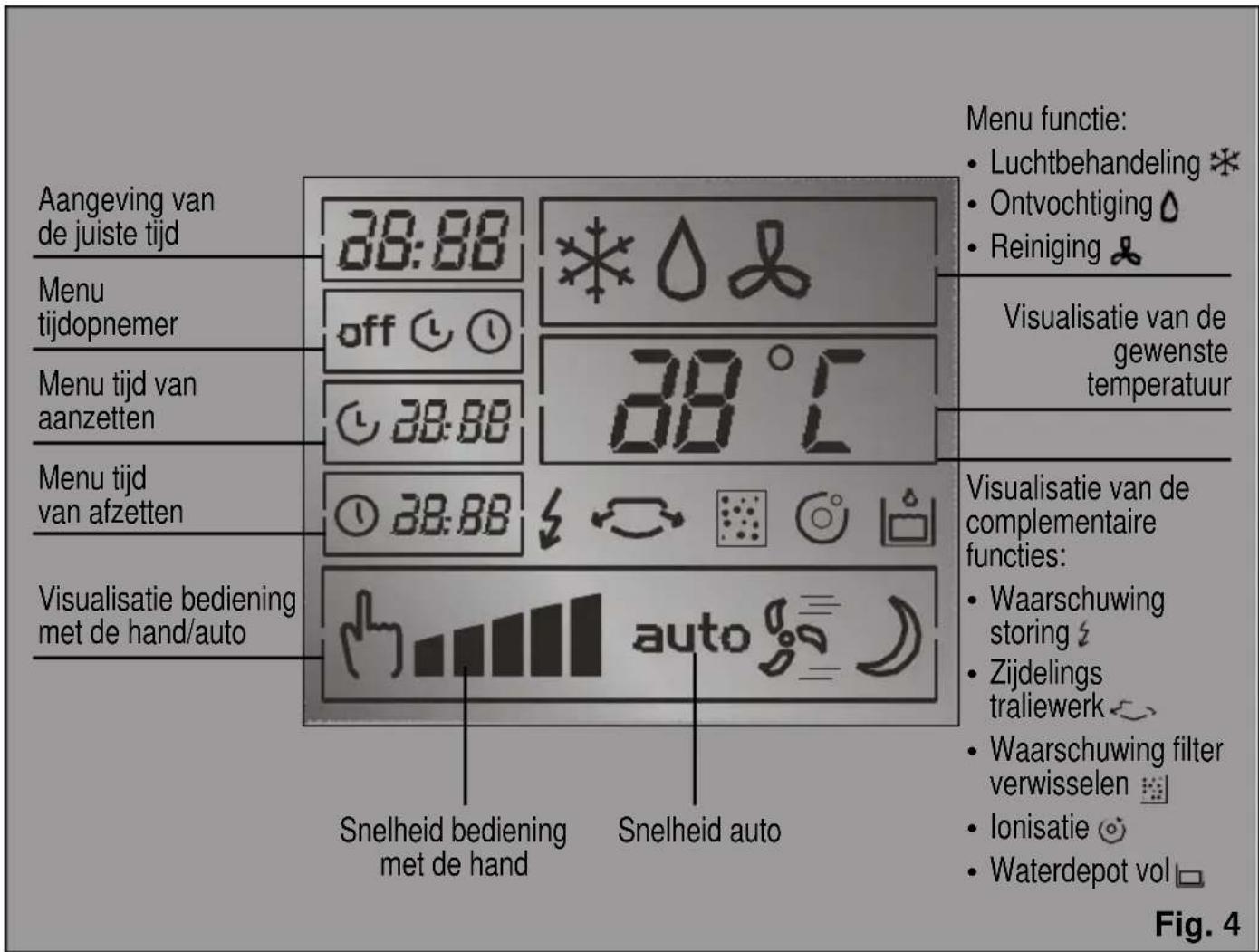

Toets Down ON/OFF Toets tijdopnemer Toets voor de zijdelinge uitlaat van de lucht Digitaal scherm dat op het beeldscherm temperatuur, tijd, snelheid, functie toont. Fig. 3 Visualisatie bediening met de hand/auto Menu tijd van afzetten Aangeving van de juiste tijd Snelheid bediening met de hand Snelheid auto Menu tijdopnemer Menu tijd van aanzetten Fig. 4 Toets Ionisatie Menu functie:

Reiniging Visualisatie van de gewenste temperatuur Visualisatie van de complementaire functies:

Waarschuwing storing

Zijdelings traliewerk

Waarschuwing filter verwisselen

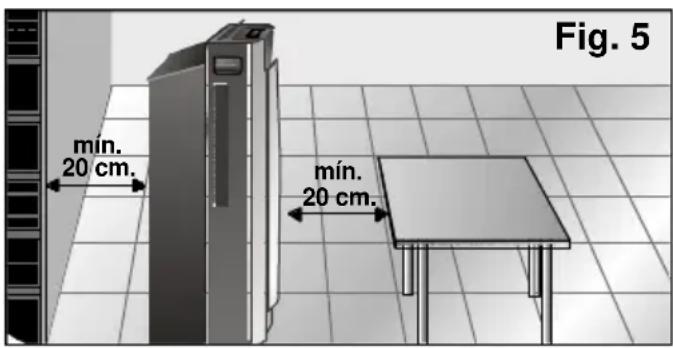

Waterdepot vol119 Gebruiksvoorwaarden Gebruiksvoorwaarden ❏ Dit huishoudelijk apparaat moet op 220/240 V en 50 Hz aangesloten worden, met een stekker die geaard is. ❏ Bescherming door middel van een langzaam werkende zekering van 10 A . ❏ In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zijn , een sectie hebben van tenminste 1,5 mm

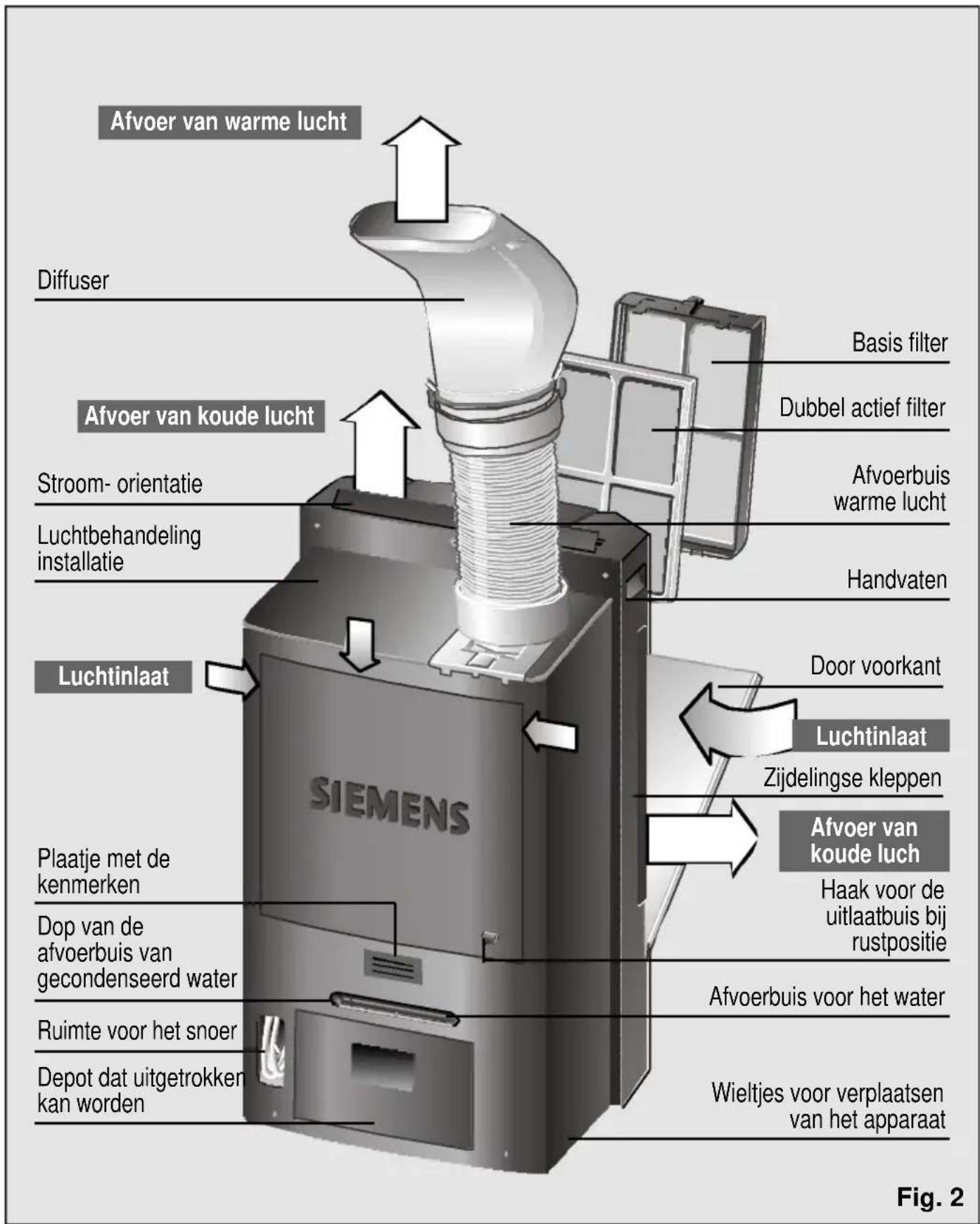

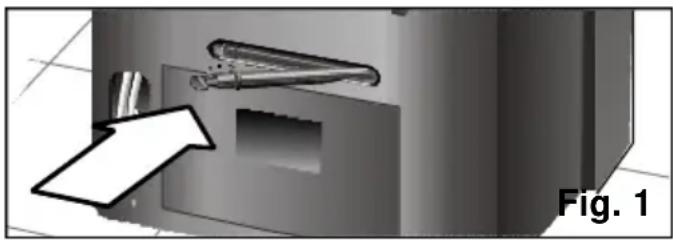

per klem en het mag niet langer zijn dan 25 m. ❏ Het snoer dat op het net aangesloten wordt beschikt over een opbergplaats aan de achterkant van het apparaat. Zie Fig. 2. ❏ Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat niet. ❏ Voor de veiligheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig. 5. mín. 20 cm. mín. 20 cm. Fig. 5 Opgelet! Mocht het om de een of andere reden nodig zijn het elektrische aansluitingsnoer te vervangen door een nieuw snoer, mag dit alleen door geautoriseerd personeel van de Officiële Technische Dienst gedaan worden. Als het apparaat afgezet wordt en weer opnieuw aangezet wordt, zal de compressor na ongeveer drie minuten weer op gang komen. Deze tijd is nodig om de goede werking ervan de garanderen. Vermijd direct contact met de lucht die via de afvoerbuis uitgeblazen wordt. Presentatie van uw nieuwe apparaat Beschrijving van de onderdelen Zuignap Actief Dubbel Muurschuif Gleuf balkon filter actief Gleuf raam filter Art. Nr.: Art. Nr.: Art. Nr.: PA10000Z PA11001Z 448069 PA0840M /

Afmetingen ø muur 14 max. (lang x 70 x 10 breed) cm. 205 x 10 Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd.

Optionele onderdelen: Deze onderdelen kunt u kopen bij de officiële dienst van het merk of bij de geautoriseerde leveranciers.

Optionele onderdelen: Deze onderdelen kunt u alleen bij de officiële dienst van het merk kopen.120 Het navigatie concept Het bedieningspaneel van uw apparaat is ontworpen om u het gebruik van het apparaat gemakkelijker te maken. U moet rekening houden met de volgende kenmerken. Het navigatie concept van het apparaat is gebaseerd op het gebruik van de toetsen "up" en “down” (naar boven en naar beneden) om zich op het scherm te bewegen. De toetsen "+" en "–" (rechts en links) maken het ons mogelijk ons naar rechts en naar links te bewegen binnen de gekozen rechthoek. Deze rechthoek geeft de gekozen functie aan waarmee wij kunnen werken. Om het navigatie concept beter te begrijpen, zien wij hierna een voorbeeld. Toetsen up en down De toetsen

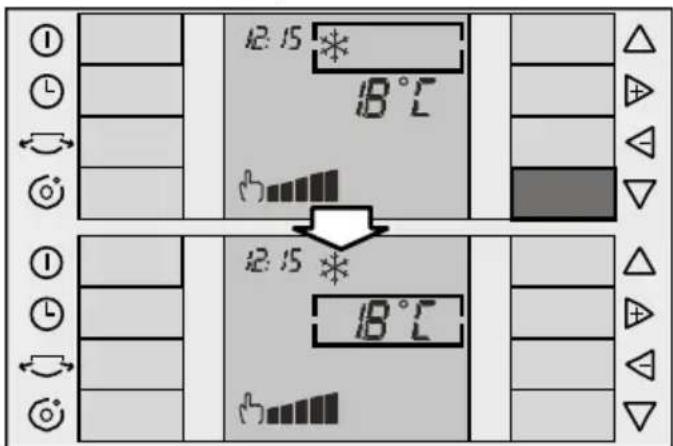

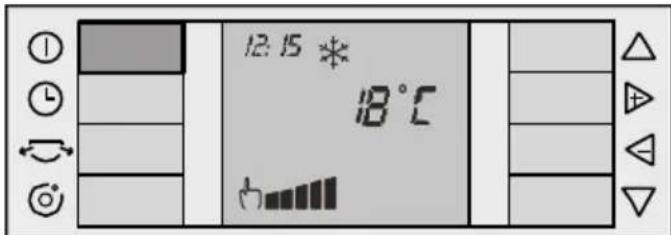

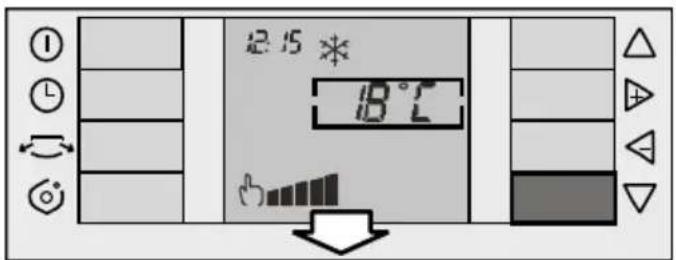

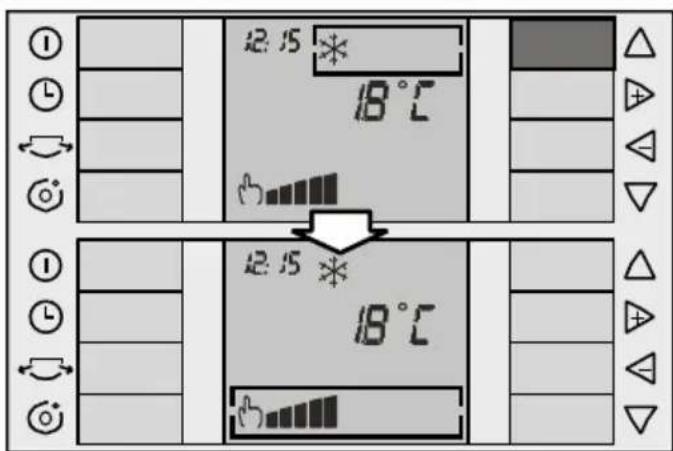

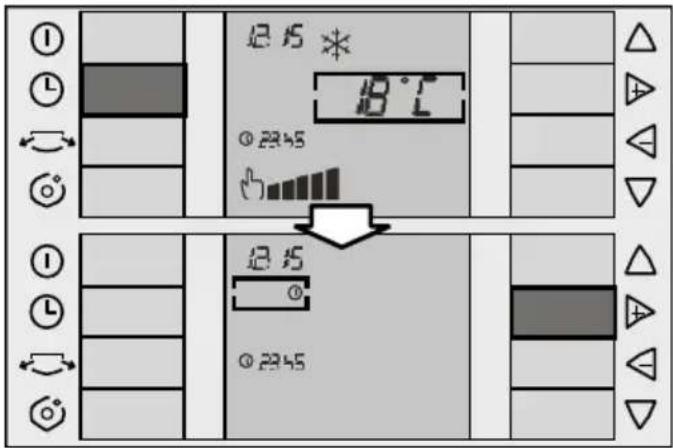

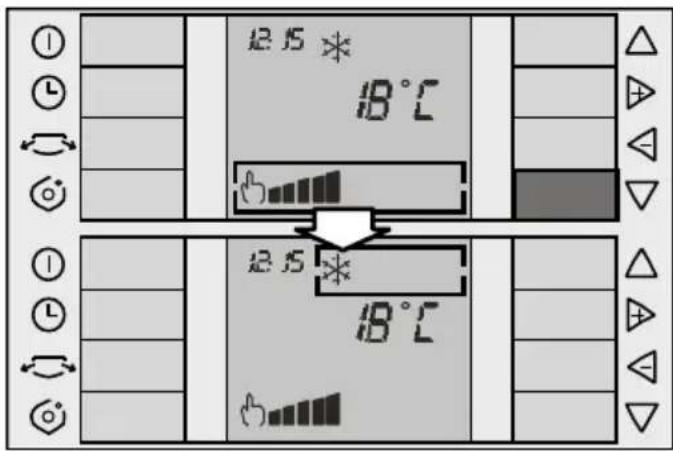

maken het mogelijk dat wij ons naar boven en naar beneden bewegen op het scherm. Toets "down" : Wij gaan er van uit dat de begin situatie is zoals te zien is in het eerste figuur (de rechthoek bevindt zich op de optie functie wijze). Als wij op de toets drukken beweegt de rechthoek zich naar beneden naar de functie "Keuze temperatuur". Als wij weer op de toets drukken gaat de selectie rechthoek naar beneden tot op de functie "Keuze snelheid". Toets "up" : Het gebruik van de toets is precies hetzelfde als die van de toets , de rechthoek verplaatst zich nu alleen naar boven. Cyclische werking: Het gebruik van beide toetsen is cyclisch. Dat wil zeggen: als wij ons op de onderkant van het scherm bevinden en wij drukken opnieuw op de toets dan verplaatst de rechthoek zich naar de bovenkant van het scherm. Op dezelfde wijze, als wij ons boven aan het scherm bevinden en wij drukken op de toets , dan verplaatst de keuzerechthoek zich naar de onderkant van het scherm.121 Het navigatie concept Gebruiksaanwijzing Installatie van de afvoerbuis van de lucht Plaats de buis voor het afvoeren van de lucht op het verbindingsstuk met het tongetje “push” en draai hem vast naar links, Fig. 6. Opening voor het plaatsen van de afvoerbuis van de lucht Fig. 6 In het geval dit gemakkelijker is, kunt u ook het verbindingsstuk uit het apparaat halen door te drukken op het tongetje “Push” en het daarna naar buiten te schuiven Fig. 7. Als dit verbindingsstuk er uit is, draait u de afvoer buis vast zoals te zien is op fig. 8 en verzekert u zich ervan dat het goed vast zit. Fig. 7 Klaarmaken van het apparaat Fig. 8 Fig. 9 Daarna plaats u het geheel in het apparaat door het in de houder te schuiven Fig. 9. Toetsen + en – De toetsen "+" en "–" maken het ons mogelijk ons naar rechts en naar links te verplaatsen binnen de keuze rechthoek. Als de gekozen functie die van de temperatuur is, kunnen wij met de toetsen de temperatuur verhogen , of verminderen , zoals te zien is in het volgende voorbeeld:122 Installatie van de onderdelen voor het afvoeren van de lucht in de functie koeling Om de warme lucht af te voeren bestaat er een serie onderdelen die dit gemakkelijker maken. (zie de paragraaf "Beschrijving van de onderdelen"). Installatie van de functie ontvochtiging en reiniging ❏ Verwijder de diffuusbuis en zet de afvoerbuis van de lucht op de in fig. 11. aangegeven positie. ❏ Mocht u dit wensen dan kunt u ook de ontluchtingsbuis geheel demonteren. Fig. 11 Verankering van de diffusie klep – afvoerbuis van de lucht Plaats de diffusie klep op het vrije einde van de buis door iets op beide elementen te drukken tot u een “klik” hoort. Verzeker u er van dat de clips dicht zijn om te voorkomen dat de diffusie klep kan vallen. Fig 10. Fig. 10 Gebruiksaanwijzing Installatie van de zuignap ❏ Open het raam een stukje en plaats de d i ffuusbuis tussen de raampost en het kozijn. ❏ Sluit het raam zo goed mogelijk en zet het vast met de geleverde zuignap, Fig. 12. Fig. 12 Installatie van de gleuf van het raam/balkon ❏ U kunt hiervoor ook het installatie onderdeel gleuf raam / balkon gebruiken. (Zie "Beschrijving van de onderdelen") dat bij dit apparaat geleverd wordt, Fig. 13 : a, b, c, d. Dit is zowel op horizontale als op verticale ramen te gebruiken. ¡clac!

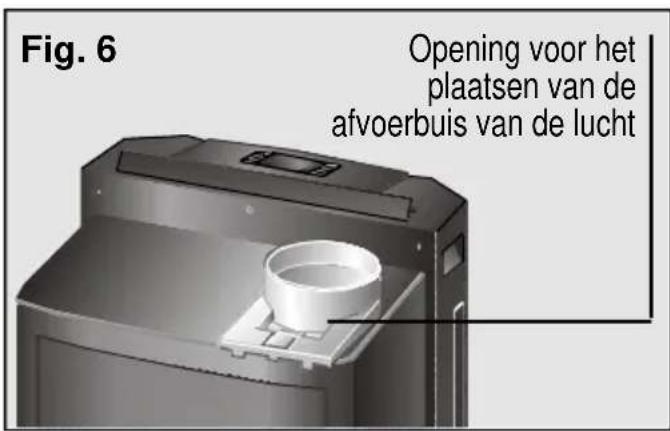

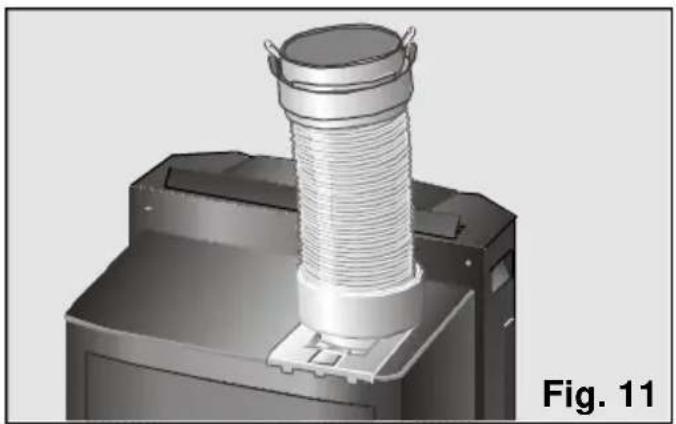

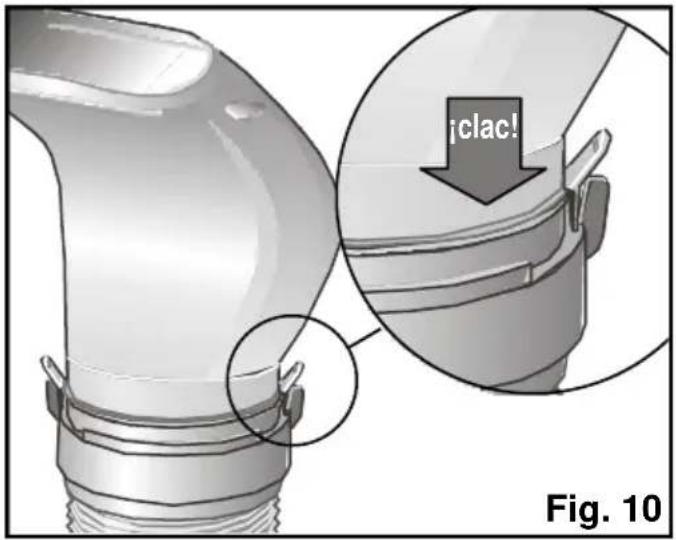

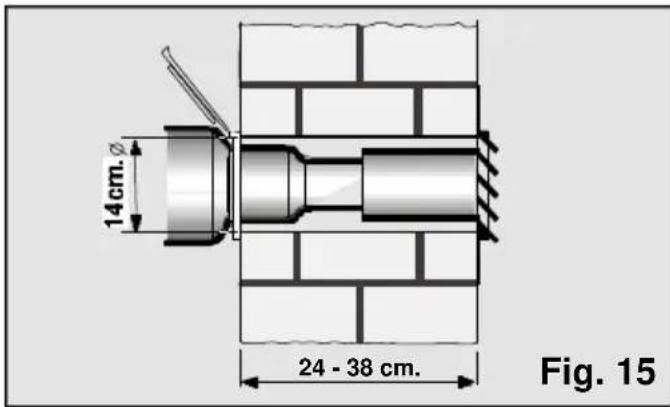

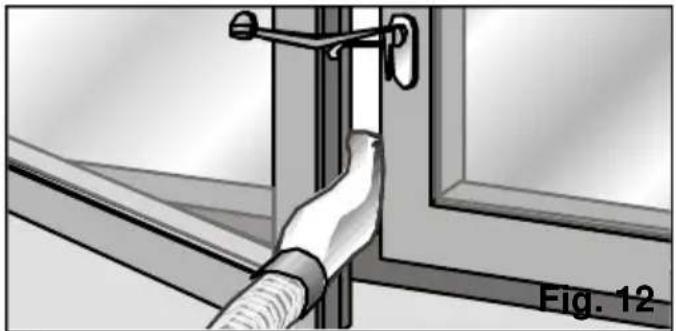

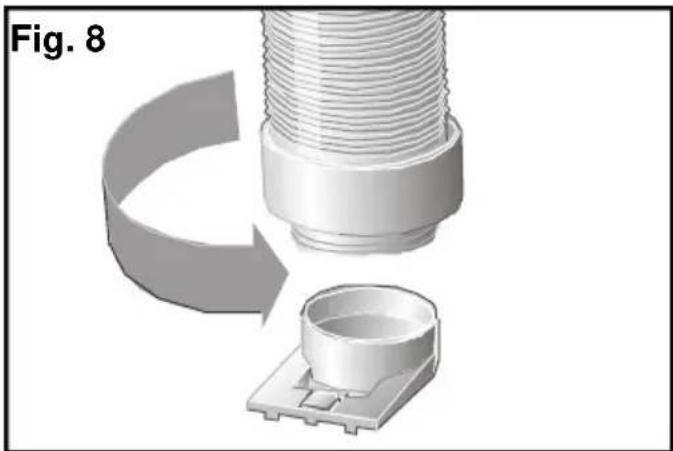

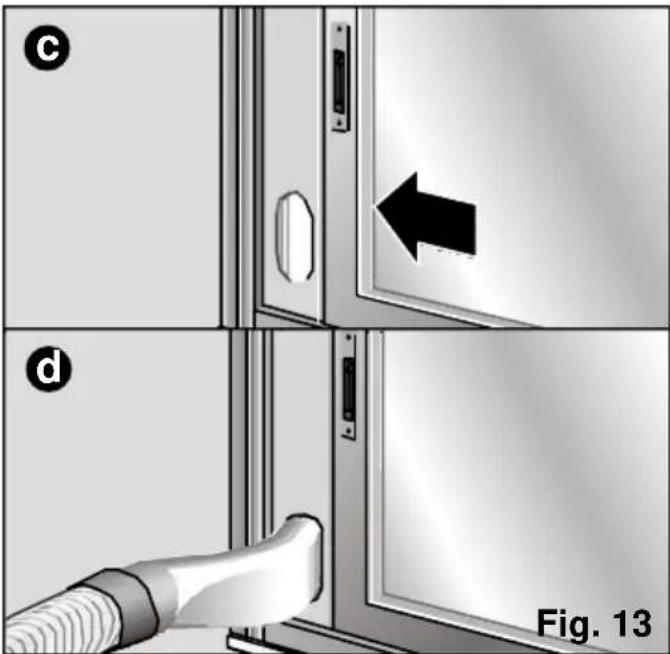

Gebruiksaanwijzing ❏ Verwijder de diffuusbuis en sluit de ontluchtingsbuis aan op het onderdeel. Fig. 13 Fig. 14 Vaste installatie Dit wordt gedaan met behulp van het onderdeel muurschuif. Zie "Beschrijving van de onderdelen". ❏ Om de warme lucht af te voeren via de muur moet u een opening in de muur, met een doorsnede van 14 cm, maken voor het plaatsen van de muurschuif, Fig. 15.

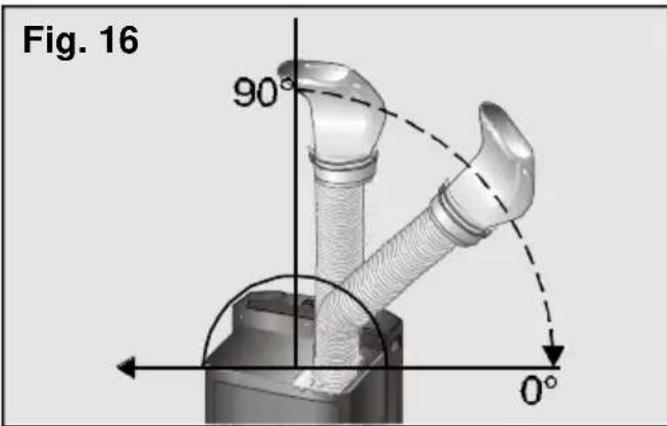

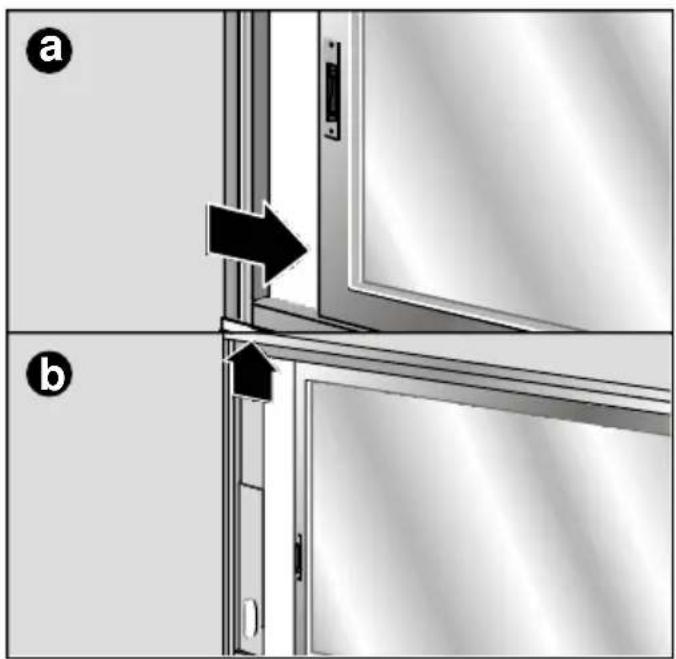

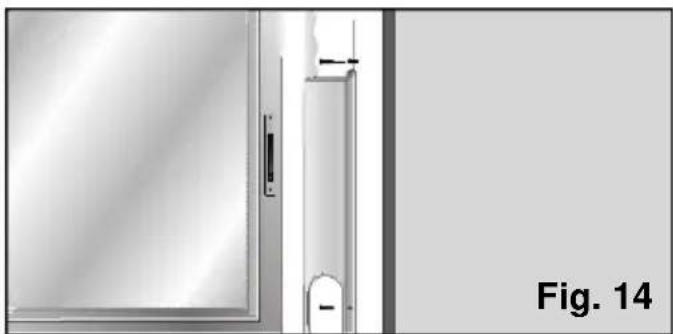

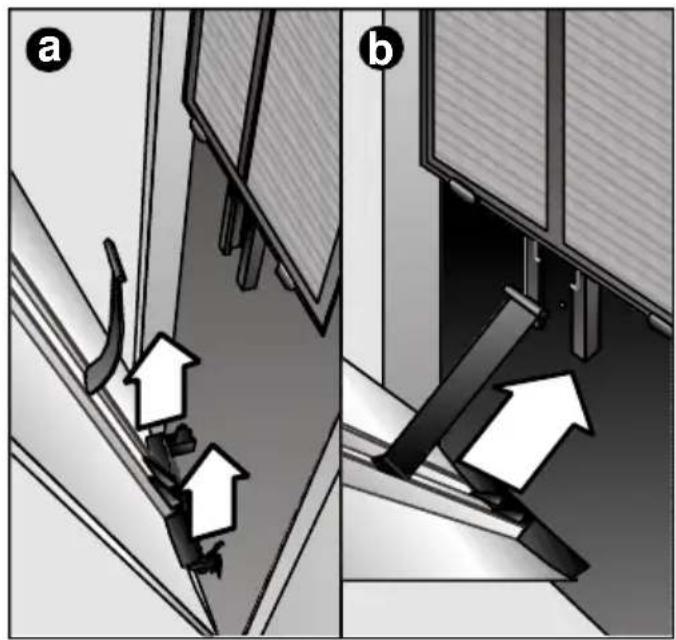

Fig. 15 ❏ Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vast zetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Fig, 14 Opmerkingen: Maak de afvoerbuis van de warme lucht niet onnodig lang (grootste lengte 140 cm). Bij het plaatsen van de buis moet men kromme bochten voorkomen. Als men dit niet doet, wordt de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een vermindering van het koelpotentieel en het rendement van het apparaat zou opleveren. Om de maximale koeling en het laagste geluidsniveau te halen moeten wij u aanraden de afvoerbuis hoger te plaatsen dan de totale hoogte van het apparaat, Fig. 16. Fig. 16Aan- en afzetten van het apparaat Om het apparaat in werking te zetten drukt of op de toets "On" / "Off" . ❏ Zet het apparaat aan door te drukken op de toest "On". ❏ Kies de functie luchtbehandeling (zie de paragraaf "Keuze van de functie"). ❏ Selecteer de gewenste temperatuur, (zie paragraaf "Keuze temperatuur"). Als het apparaat automatisch uit gaat, omdat de gewenste temperatuur van de kamer bereikt is, moet men wachten tot de temperatuur van de omgeving 2-3º C stijgt voor dat het apparaat weer gaat werken. ❏ Kies de gewenste werkingssnelheid (zie de paragraaf "Keuze van de snelheid"). Gedurende de luchtbehandeling, verdampt een gedeelte van het resulterende condensatie water automatisch en wordt samen met de afgevoerde lucht naar buiten geëvacueerd door de afvoerbuis van de warme lucht. Als de vochtigheidsgraad erg hoog is, zal het apparaat water verzamelen in het depot dat zich aan de achterkant van het apparaat bevindt. Als het water een bepaald niveau fluit het apparaat twee keer. Te gelijker tijd het scherm het symbool uittrekbaar depot vol , hetgeen inhoudt dat het depot geleegd moet worden. In dat geval slaat het apparaat af. Om dit uittrekbare depot te legen is het voldoende om op het handvat de drukken, het daarna voorzichtig uit het apparaat te verwijderen en het naar het dichts bijzijnde lozingsplaats te brengen om het te ledigen. Zodra het depot geleegd is en weer op de juiste manier in het apparaat teruggezet is, verdwijnt het symbool van het scherm. ❏ Til het lucht orientatieluikje dat zich aan de bovenkant van het apparaat bevindt, op. Fig. 17.

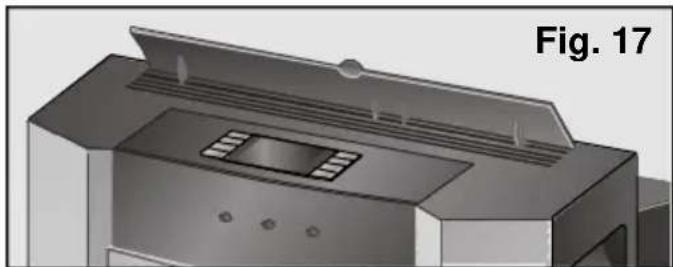

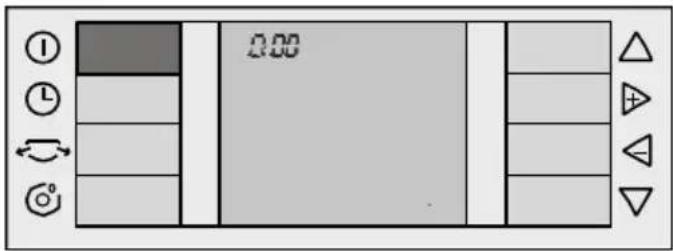

Gebruiksaanwijzing Fig. 17 Let op! Verzeker u er van dat het apparaat aangesloten is op het electrische net. Selectie van de functie U kunt in uw apparaat elke functie mogelijkheid die hierna beschreven zal worden selecteren: ❏ koeling ❏ ontvochtiging ❏ reiniging Plaats de rechthoek op de functie mode met behulp van de toetsen "up" en "downv (Zie "Het navigatie concept". Toetsen “up” en "down"). Met behulp van de toetsen "+" en "–" verplaatsen wij ons over de rechthoek en kiezen de gewenste functie (Zie "Het navigatie concept". Toetsen "+" en "–". Luchtbehandeling Met deze functie vermindert het apparaat de temperatuur van de omgeving tot op de door de gebruiker gewenste temperatuur. Tegelijker tijd wordt de lucht in de kamer ontvocht en gereinigd, zodat men een aangenaam klimaat schept. ❏ Sluit het apparaat aan op het electrische net. ❏ Richt de afvoerbuis van de warme lucht naar buiten (zie de paragraaf "Klaarmaken van het apparaat voor het gebruik"). ❏ Verifieer dat de dop goed op de afvoerbuis van het water zit om te voorkomen dat het water naar buiten kan lekken en zo de steunoppervlakte nat zou maken.125 Gebruiksaanwijzing Continu Ontvochtigen

• Plaats een bakje onder de opening van de afvoerbuis van het water om het condensatie water op te vangen o zet de buis op een lozingsplaats.

• Verwijder de dop van de afvoerbuis van het water die zich aan de achterkant binnen in het apparaat bevindt. Bij dit model slaat het apparaat niet af. Het waarschuwt ook niet door middel van het symbool of door fluitende geluiden dat het buitenste reservoir vol is.

• Kies de functie ontvochtiging (zie paragraaf "Keuze van de functie mode".

• Kies de snelheid van de functioneren. (Zie paragraaf Keuze van de snelheid). Waarschuwingen De hoeveelheid ontvocht water kan wisselen, afhankelijk van de omstandigheden van de omgeving. (Zie “Technische gegevens). De temperatuur verschijnt niet op het scherm, zodat deze niet gekozen of veranderd kan worden tijden de mode ontvochtiging. Let op! Al u van functie verandert, mag u niet vergeten de dop van de water afvoerbuis weer vast te schroeven. Anders zou het water weglopen zodra u het apparaat in werking stelt. Houdt er steeds rekening mee dat voor de werking van het apparaat de temperatuur in de omgeving 18°C. of hoger moet zijn. In de mode ontvochtiging voert het apparaat warme lucht waar door de temperatuur van de kamer iets hoger wordt. Dit is nodig voor een betere en meer doelmatige werking van het apparaat in deze mode. Reiniging In deze mode wordt de lucht binnen de kamer opnieuw in circulatie gebracht (ventilatie) en gaat door een filter systeem (reiniging). In het apparaat is een basis filter geïnstalleerd en verder beschikt het over een dubbel actieve filter, die door de gebruiker geïnstalleerd moet worden in het apparaat , zie paragraaf “Installatie van de reinigingsfilter (dubbel actief)” om het volgende te voorkomen: Let op! Als u het apparaat weer aanzet na het depot geledigd te hebben, vergeet dan niet het uittrekbare depot weer goed in het apparaat te zetten. Anders verdwijnt het symbool niet van het scherm en zal het apparaat niet werken. Wij herinneren u er aan dat u na het afzetten van het apparaat ongeveer drie minuten moet wachten voor dat de compressor weer in werking treedt. Dit is de tijd die nodig is om de goede werking van uw apparaat te garanderen. Ontvochtiging Bij deze functie vermindert het apparaat de vochtigheidsgraad van de omgeving. Tegelijker tijd reinigt het de lucht in de kamer om zodoende een aangenaam klimaat te scheppen. ❏ Sluit het apparaat aan op het eleketrische net. ❏ Plaats de afvoerbuis van de lucht zoals beschreven is in de paragraaf "Klaarmaken van het apparaat voor het gebruik". ❏ Til het orientatie luikje op dat zich boven op het apparaat bevindt. Er bestaan twee mogelijkheden om het gecondenseerde water te verwijderen: via het uittrekbare depot en ook continu. Ontvochtigen via het uittrekbare depot:

• Verifieer dat het uittrekbare depot op de juiste manier in het apparaat geplaatst is en dat de dop goed vast zit op afvoerbuis van het water om te voorkomen dat het water naar buiten lekt en de steunoppervlakte nat wordt.

• Als het water dat in het uittrekbare reservoir opgehoopt wordt een bepaald niveau bereikt, zult u na elkaar twee fluitende geluiden horen. Te gelijker tijd verschijnt op het scherm het symbool uittrekbaar reservoir vol wat inhoudt dat u het reservoir leeg moet maken. In dit geval gaat het apparaat uit. Zowel het symbool als de fluitende geluiden verschijnen ook als het uittrekbare reservoir niet goed in de kast geplaatst is.

• In beide gevallen moet u het depot uit het apparaat verwijderen en het water voorzichtig lozen op de dichtsbijzijnde geschikte plaats.126 - Luchtjes en rook. - Stuifmeel, bacteriën en stof. ❏ Sluit het apparaat aan op het elektrische net. ❏ Bevestig de afvoerbuis voor de warme lucht op de daarvoor bestemde plaats (zie de paragraaf "Voorbereiding van het apparaat vóór het gebruik ervan"). ❏ Til de oriëntatie klep van de lucht op die zich boven op het apparaat bevindt op. ❏ Kies de functie reiniging , (zie de paragraaf "Keuze van de functie mode"). ❏ Kies de snelheid waarop het aparta gaat werken (zie de paragraaf "Keuze van de snelheid"). Let op! Wij raden u aan de filtres te installeren onafhankelijk van de gewenste funcite (luchtbehandeling, ontvochtiging, reiniging van de lucht). Op die manier krijgt u een betere reiniging van de lucht. Ioniseren Uw air conditioning apparaat beschikt over een ionisatie-inrichting die ook in werk gesteld kan worden. Dit onderdeel verhoogt het aantal negatief geladen ionen in de lucht. Dit gebeurt normaal in de natuur: na een onweersbui gedurende de zomer, dicht bij de zee of in de bergen is de lucht fris en zuiver omdat deze hier zeer rijk is in negatieve ionen.

• Om de ionisatie-inrichting te activeren moet u op de toets ionisatie van het bedieningspaneel drukken. Op het scherm verschijnt het symbool ion en het apparaat fluit, hetgeen aangeeft dat deze functie geactiveerd is.

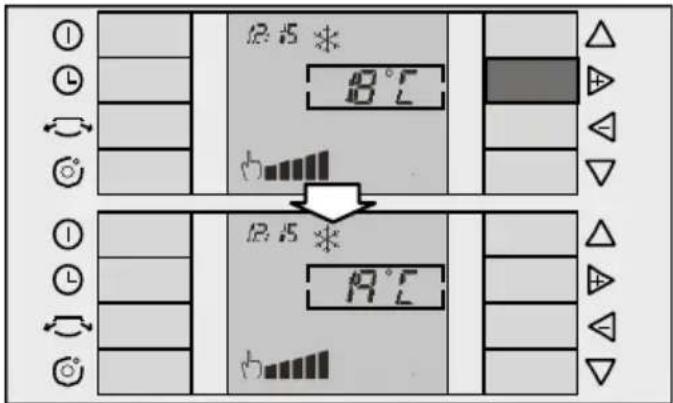

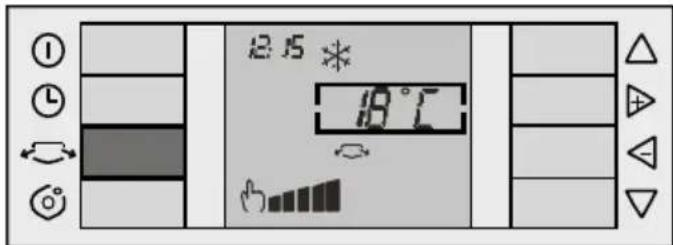

• Om deze weer opnieuw te deactiveren drukt u eenvoudig nog een keer de desbetreffende toets in. Het symbool ionisatie verdwijnt dan van het scherm. De ionisatie kan geactiveerd worden bij alle functies (luchtbehandeling, ontvochtiging en reiniging) en voor alle snelheden en het apparaat fluit opnieuw. Keuze van de temperatuur Deze functie is alleen geldig in de mode luchtbehandeling. Plaats de rechthoek op het menu keuze van de temperatuur (zie Toetsen "up" en "down"). Met behulp van de toetsen "+" en "–" verplaatst u zich tot u de gewenste temperatuur geselecteerd heeft. (zie Toetsen "+" en "–"). Door te drukken op de toets "+" gaat de temperatuur omhoog, door drukken op de toets "–" daalt de temperatuur. Het verschil in temperatuur dat u kunt kiezen gaat van 18°C tot 30°C, met stappen van 1°C. Als u de toets ingedrukt houdt, veranderen de graden met hogere snelheid. Keuze van de snelheden In uw apparaat kunt u kiezen uit vijf met de hand bediende snelheden en twee automatische snelheden: maximaal en geruisloos . De automatische maximale snelheid regelt de temperatuur beginnend met de maximale koelingspotentie totdat de door de gebruiker gekozen condities verkregen zijn. De automatische snelheid geruisloos regelt de temperatuur door te beginnen met een lagere potentie, meer geruisloos, tot de condities die de gebruiker vastgesteld heeft gehaald zijn. Met de hand bediende snelheden: Plaats de rechthoek op het menu keuze van snelheden (zie paragraaf "Het navigatie concept" Toetsen "up" en "down"). Met behulp van de toetsen "+" en "–" verplaatsen wij ons tot de gewenste snelheid vastgesteld is (zie paragraaf "het navigatie concept" Toetsen "+" en

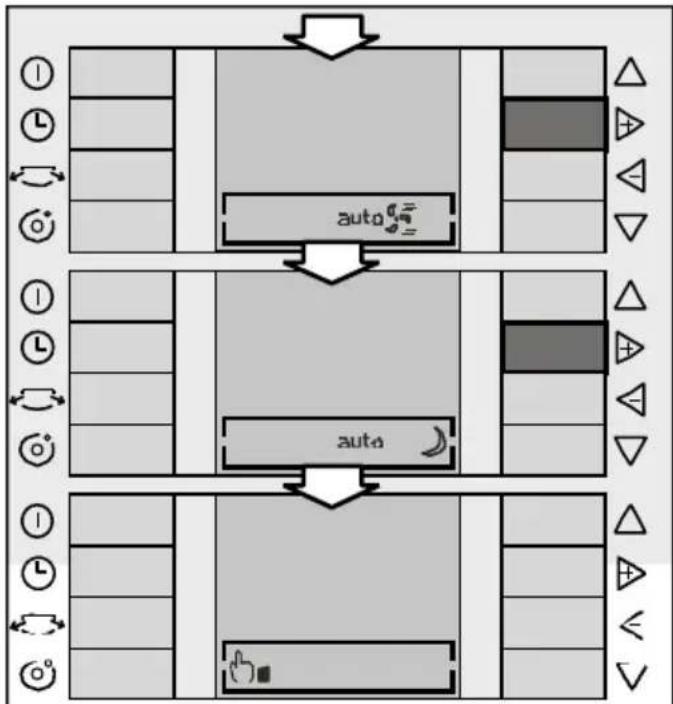

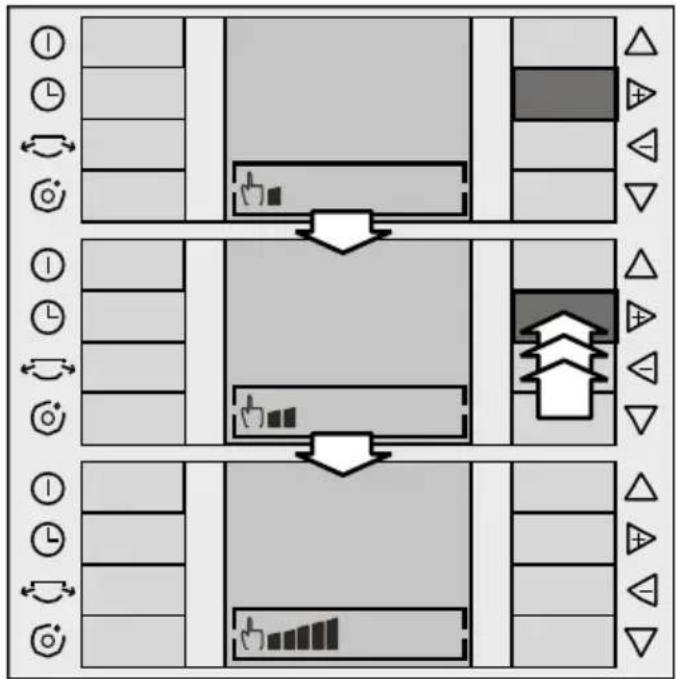

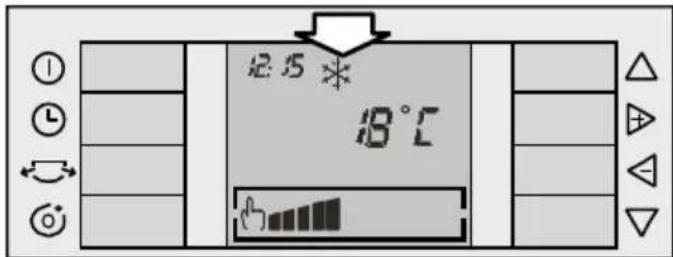

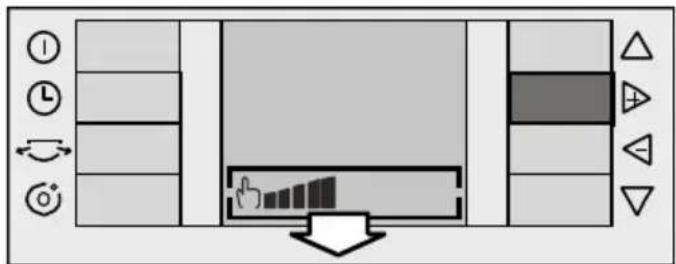

Op het scherm verschijnt het symbool met de hand bediend , gevolgd door de laatst gekozen snelheid. Om de snelheid te veranderen van maximaal en geruisloos drukt u de toetsen "+" en "–" in. Gebruiksaanwijzing127 Automatische snelheden Om deze snelheid de activeren plaatst u de rechthoek op het menu "Keuze van snelheden" y drukt u de toetsen "+" en "–" in. Zodra u de maximale met de hand bediende snelheid gekozen heeft, drukt u opnieuw de toets "+" in, en verplaatst u zich tot de automatische snelheid maximaal Door opnieuw op de toets "+" te drukken krijgt u de automatische snelheid geruisloos . Tenslotte drukt u nog een keer de toets "+" in en dan verdwijnt het symbool auto geruisloos van het scherm en gaat het apparaat weer werken in de mode met de hand bediend. Om de automatische snelheid te deactiveren, drukt u nogmaals de toetsen "+" en "–" in. Op dit moment verdwijnt het desbetreffende symbool auto en het apparaat gaat weer werken op de met de hand bediende snelheid die de gebruiker gekozen heeft. Gebruiksaanwijzing Zijdelingse kleppen Uw apparaat beschikt aan de zijkanten over klepjes die u ook nog kunt gebruiken voor een betere distributie van de lucht. Door te drukken op de toets zijdelingse klepjes gaan deze open begint hun functie. Op het scherm ziet u het desbetreffende symbool. Voor het sluiten van deze kleppen drukt u weer op dezelfde toest, het symbool verdwijnt van het scherm en de kleppen gaan dicht. Deze extra mogelijkheid kan bij alle functies gebruikt worden: luchtbehandeling, ontvochtiging en reiniging. Als u het apparaat uit zet door middel van de toets "Off" gaan de kleppen automatisch dicht. Als de kleppen open stonden voor dat u het apparaat afzet, gaan ze weer open zodra u het apparaat weer in werk stelt.128 Op de juiste tijd zetten / Programmeren van de tijdopnemer Op de juiste tijd zetten ❏ De eerste keer dat u het apparaat op het electrische net aansluit ziet u alleen de tijd (in formaat 24 uur) aan de linkerkant boven op het scherm. Standaard flikkert er dan 0:00 uur. ❏ Voor het programmeren van de tijd moet u het apparaat aanzetten terwijl u op de toets "On" drukt. Als er tussen de programmatie/het op de juiste tijd afstellen op uw apparaat en de volgende handeling meer dan 10 sekonden verstrijken zal het scherm automatisch teruggaan naar het hoofdmenu en ziet u de functies die als standaard instelling bij het verlaten van de fabriek vastgesteld zijn of u ziet de functies die u zelf de laatste keer geselecteerd heeft. ❏ Druk op de toets "Timer" . De rechthoek verschijnt in het menu tijdopnemen met de laatste geselecteerde functie (standaard verschijnt de functie "Off"). Gebruiksaanwijzing ❏ Met behulp van de toets "up" plaats u de rechthoek op de gewenste tijd. Deze kunt u veranderen met de toetsen "+" en "–". Iedere keer dat u op een van de toetsen drukt stijgt o daalt de temperatuur een minuut. Als u de toets ingedrukt houdt, gaan de minuten sneller veranderen. ❏ Door druken op de toets "Timer" , of na 10 sekonden zonder op een enkele toets gedrukt te hebben wordt de tijd in het geheugen opgeslagen en op het scherm ziet u weer het hoofdmenu. Programmeren van de tijdopnemer Om de tijd van aan- en afzetten te programmeren is het noodzakelijk dat het apparaat aan staat en bovendien gelijk gezet is. U drukt op de toets "Timer" , om u te kunnen bewegen over het menu tijdopnemer. Door te drukken op de toets “+” van het menu tijdopnemer kunt u de verschillende functies die uw apparaat ter beschikking stelt programmeren. Het zijn de volgende functies. 10 sec/❏ Selecteer met de toetsen "+" en "–" de functie "Start" . (zie Toetsen "+" en "–"). ❏ Met de toets "down" (zie toetsen "up" en "down") gaat het pijltje naar het menu tijd van aanzetten. Als het daar eenmaal staat, kunt u dan met behulp van de toetsen "+" en "–" de geprogrammeerde tijd naar wens veranderen.

• "Off" : apparaat niet geprogrammeerd.

• "Start" : tijd waarop het apparaat in werking gesteld wordt.

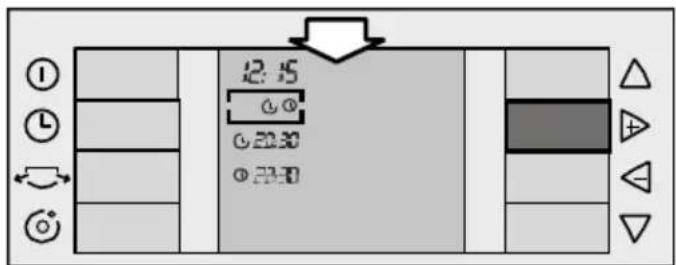

• "Start" / "Stop" : programmeren van het moment dat het apparaat gaat werken en weer afgezet wordt.

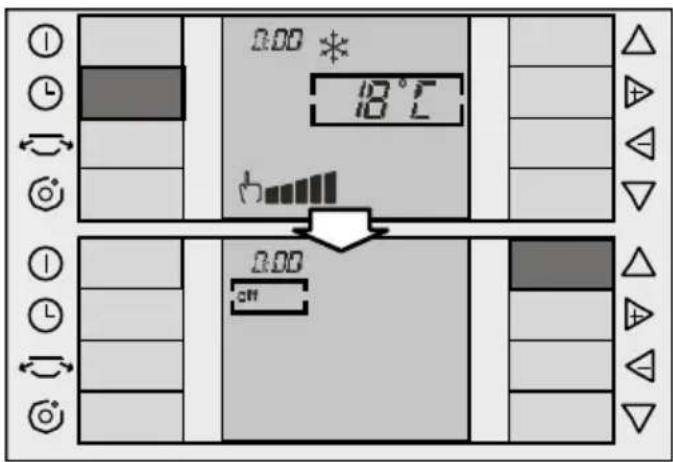

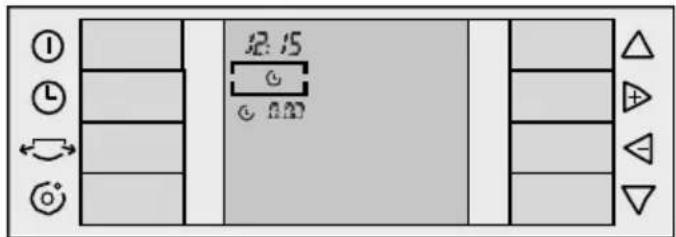

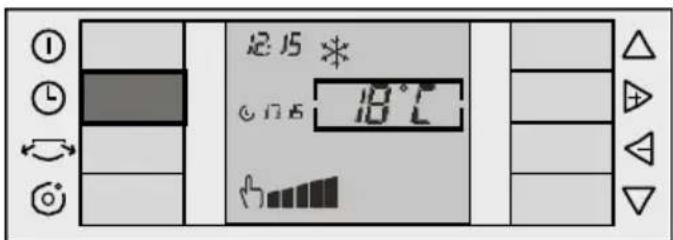

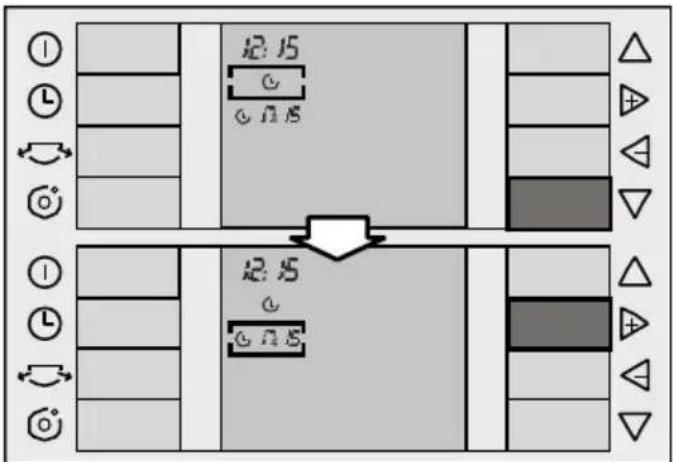

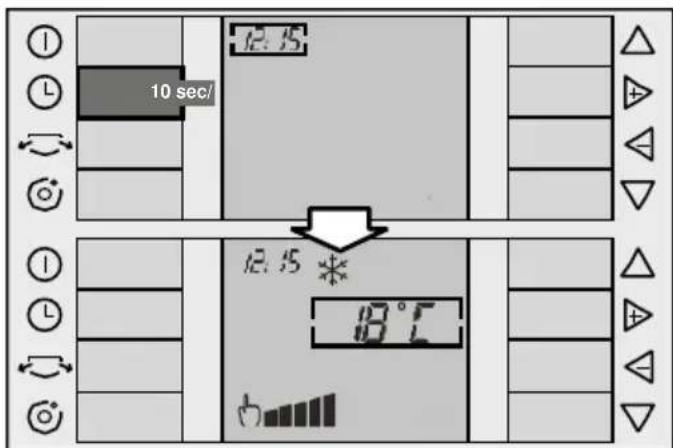

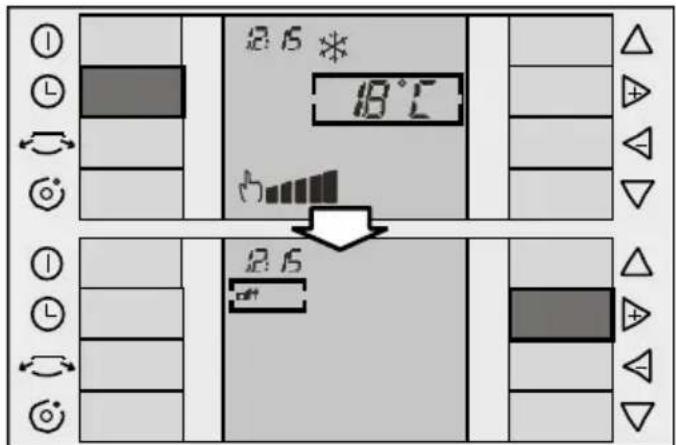

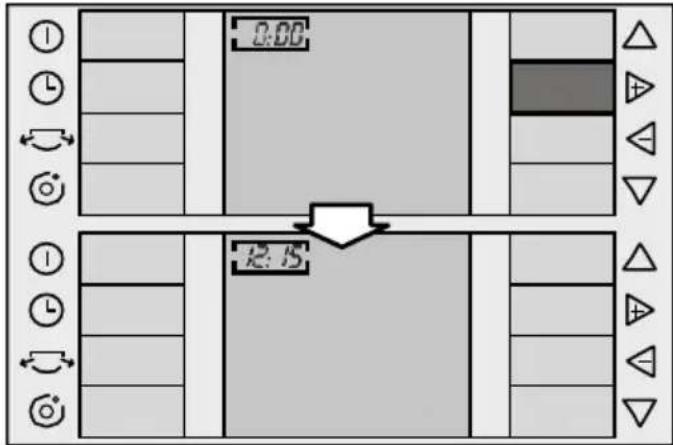

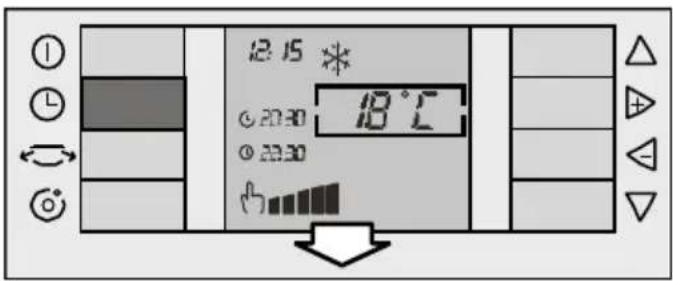

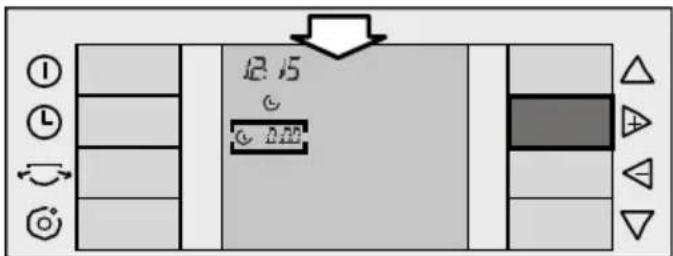

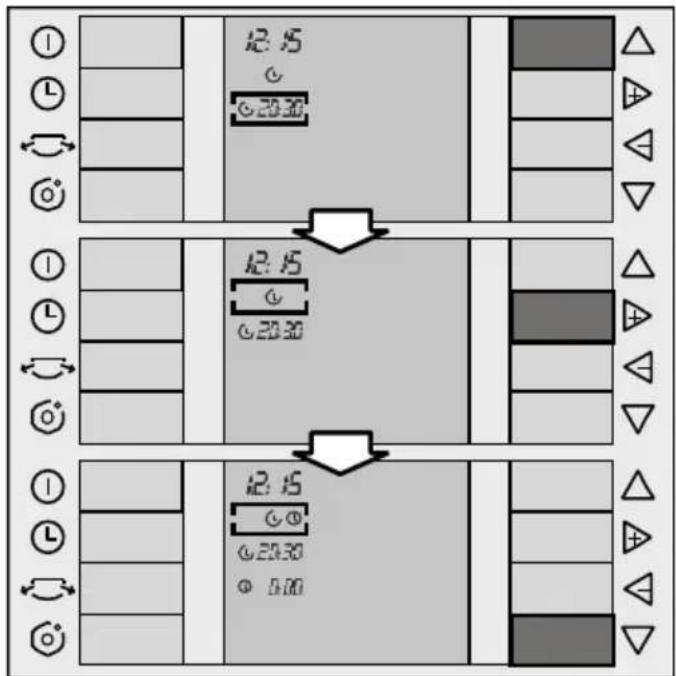

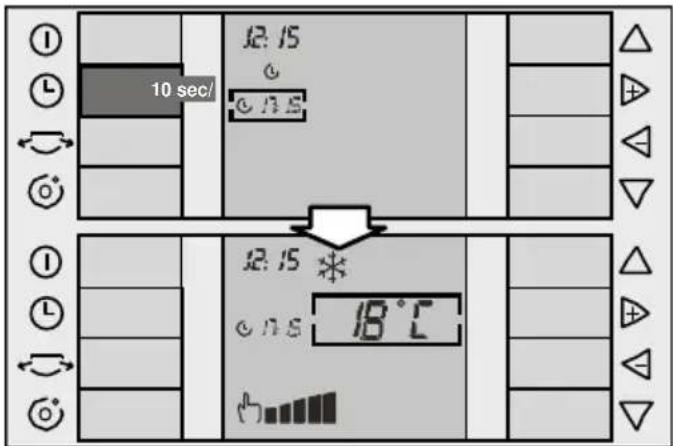

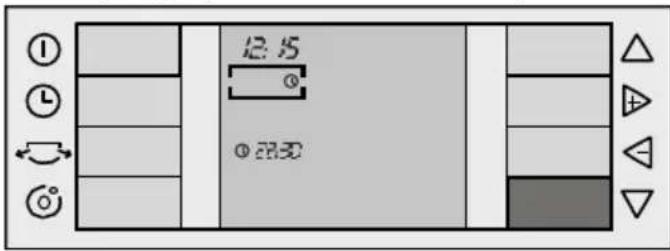

• "Stop" : programmeren van het moment waarop het apparaat stop gezet wordt. Programmeren van de aansluiting op "S t a r t" ❏ Druk de toets "Timer" , in om het pijltje op het menu tijdopnemer te plaatsen. Gebruiksaanwijzing ❏ Deze veranderingen gebeuren met tussentijden van 15 minuten. ❏ Voor het opslaan in het geheugen van de tijd die u geprogrammeerd heeft voor de in werk stelling van het apparaat drukt u op de toets "Ti m e r " , of wacht u 10 sekonden zonder op een toets te drukken. ❏ Op het scherm verschijnt nu de tijd die u geprogrammeerd heeft bij het desbetreff e n d e symbool (in dit geval het symbool "S t a r t" ) en de vooraf geprogrammeerde functies. 10 sec/ Programmeren van de aan- en afzetten van het apparaat "Start" / "Stop" ❏ Druk op de toets "Ti m e r" , om het pijltje op het menu tijdopnemer te plaatsen. A l s standaard instelling verschijnt nu de laatste geprogrammeerde functie.130 ❏ Kies met behulp van de toetsen "+" en "–" de functie "S t a r t" (zie Toetsen "+" en "–"). ❏ Met de toets "down" (zie toetsen "up" en "down") daalt het pijltje naar het menu tijd van starten. Hier vandaan verandert u met behulp van de toetsen "+" en "–" de te programmeren tijd totdat u de gewenste tijd gevonden heeft. Gebruiksaanwijzing ❏ Door opnieuw de toets "u p" in te drukken gaat het pijltje naar het menu tijdopnemer. Met de toetsen "+" en "–" kiezen wij nu de functie "S t a r t" / "S t o p". (Zie Toetsen "+" en "–") . ❏ De tijd wordt met tussenpozen van 15 minuten veranderd. ❏ Met de toets "down" verplaatst u het pijltje naar het menu tijd van afzetten. Met behulp van de toetsen "+" en "–" verandert u die tijd tot dat u de juiste gewenste tijd vastgesteld heeft. ❏ Om de tijd van aanzetten/afzetten op te slaan in het geheugen drukt u de toest "Timer" , in of wacht u 10 sekonden zonder op een enkele toets de drukken. ❏ Op het scherm verschijnt de geprogrammeerde tijd. 10 sec/ Programmeren van het afzetten van het apparaat "Stop" ❏ Druk de toets "Ti m e r" , in om het pijltje op het menu tijdopnemer te plaatsen. Standaard verschijnt de laatst geprogrammeerde functie.Afzetten van de tijdopnemer ❏ Druk de toets "Ti m e r " , in om zo het pijltje op het menu tijdopnemer te plaatsen. A l s standaard instelling verschijnt de laatst geprogrammeerde functie.

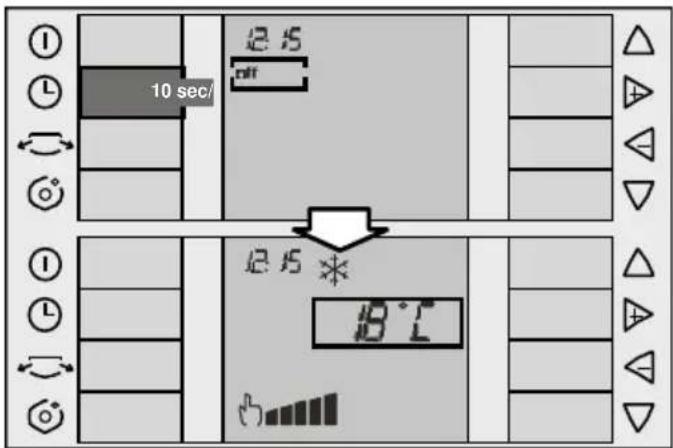

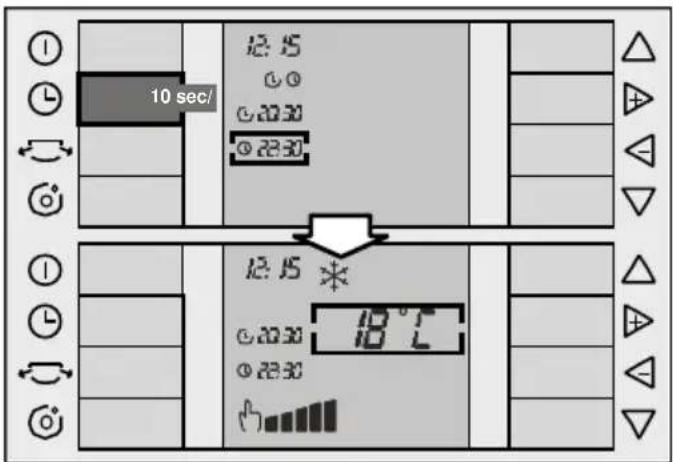

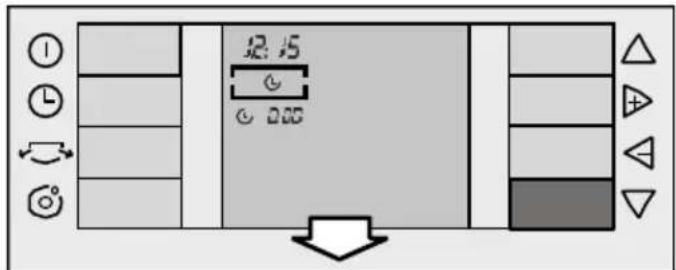

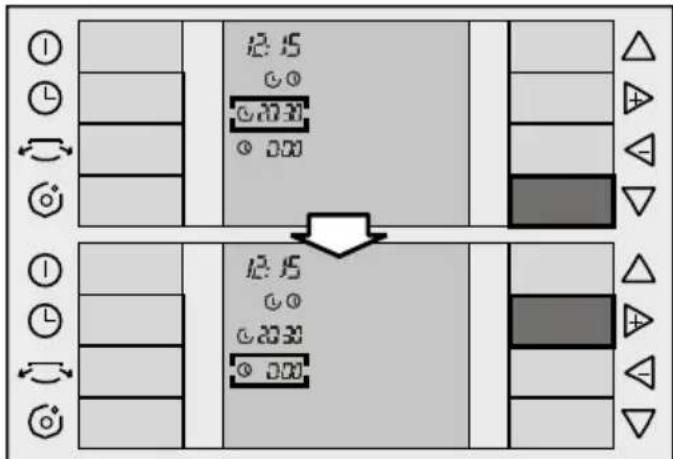

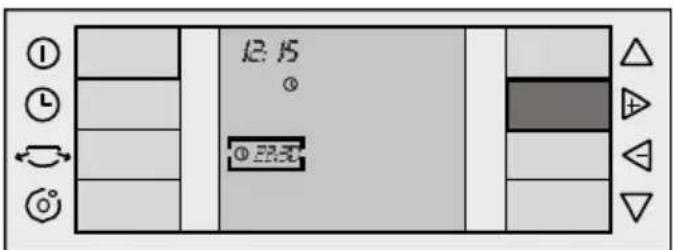

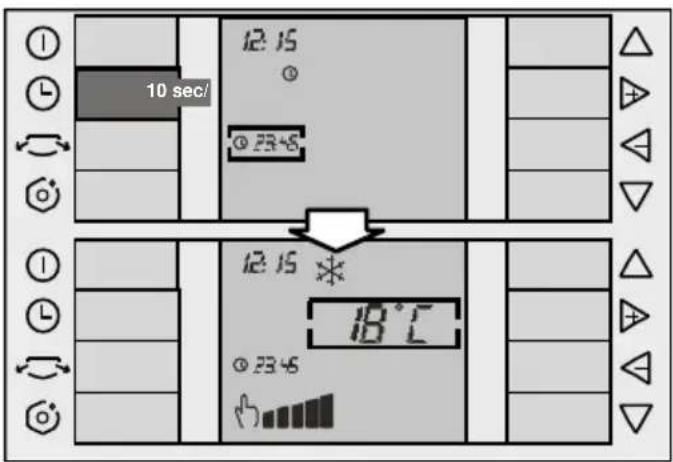

Gebruiksaanwijzing ❏ Met de toetsen "+" en "–" kiest u de functie "Stop" , (zie Toetsen "+" en "–") ❏ Met de toets "down" (zie Toetsen "up" en "down") daaltje het pijltje naar het menu afzetten. Van daaruit verandert u met behulp van de toetsen "+" en "–" de tijd van afzetten tot u het gewenste moment gekozen heeft. ❏ De tijd verandert met tussentijden van 15 minuten. ❏ Om de geprogrammeerde tijd voor het afzetten van uw apparaat in het geheugen op te slaan drukt u de toets "Timer" , in of wacht u 10 sekonden zonder op een toets te drukken. ❏ Op het scherm verschijnt de tijd die u geprogrammeerd heeft. 10 sec/ ❏ Met behulp van de toesten "+" en "–" kiest u de functie "Off". ❏ Door het indrukken van de toets "Timer" of door 10 sekonden te wachten zonder op een toets te drukken wordt de tijdopnemer uitgeschakeld. Op het scherm verschijnt nu geen geprogrammeerde tijd. 10 sec/ De geprogrammeerde waarden en functies van de tijdopnemer blijven actief, de desbetreffende verrichtingen herhalen zich dagelijks op de vastgestelde tijden, tot dat deze uitgeschakeld of geannuleerd worden, zoals hiervoor besproken is.132 Reiniging en Onderhoud Fig. 20 Deze modellen hebben ook een reiniging filter (dubbel actief) die door de gebruiker geïnstalleerd zal moeten worden. (Zie paragraaf “Installatie van de reinigingsfilter {dubbel actief}”) Deze reinigingsfilter garandeert een betere kwaliteit van het filtreren van de lucht die via uw apparaat door de kamer in omloop is. De aanwezigheid van de reinigingsfilter beperkt enigszins de capaciteit tot afkoelen van het apparaat. Vooral als de filter verzadigd of verouderd is, wij raden u daarom aan deze minstens een keer per jaar te controleren en te vervangen of wanneer op het scherm het symbool “filter vervangen” verschijnt. U kunt deze onderdelen kopen bij de Officiële Dienst van de Fabrikant of bij de geautoriseerde dealers. (Zie paragraaf “Beschrijving van de onderdelen”) Als de filter eenmaal vervangen is, en om het symbool van het scherm te verwijderen, drukt u te gelijker tijd op de toesten “+” en “-“ . Op dit moment verdwijnt het symbool van het scherm, wat aanduidt dat de filter weer operatief is. Installatie van de dubbel actieve filter.

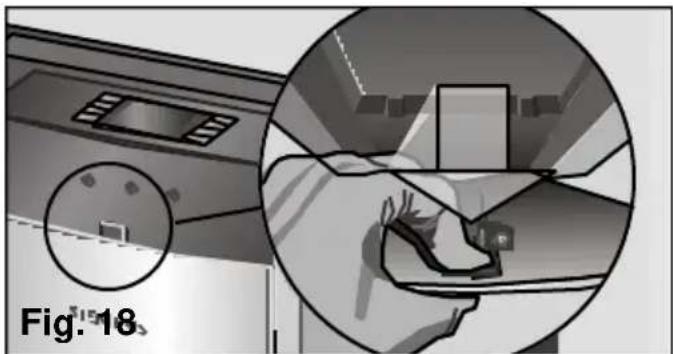

• Verifieer of de reinigingsfilter goed geplaatst is in het positie-element, is dit niet zo, dan installeer het dan zoals te zien is in fig. 21. De donkere kant van de filter moet zo geplaatst worden dat deze in contact is met het positie- element. Wasbare basis filter Fig. 19 Fig. 18 Alle modellen beschikken over een basis filter die na verloop van tijd gereinigd moet worden, Fig. 19. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter uit de houder te halen, Fig. 20. U wast de filter met stromend water, droogt de filter en zet hem weer op zijn plaats terug. Reiniging van het apparaat ❏ Voor de veiligheid raden wij u aan het snoer van het apparaat uit het stopcontact te halen, voordat u het apparaat gaat schoonmaken. ❏ U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel. ❏ Gebruik nooit heet water (warmer dan 40°C), bleekwater wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt. ❏ Maak het apparaat niet schoon met een waterslang of met lucht onder druk. Schoonmaken en verwisselen van de reinigingsfilters Om de reinigingsfilter te kunnen vervangen moet de voordeur van het apparaat geopend worden (u hoeft de deur niet te verwijderen), het is genoeg om op de bovenste clip aan de binnenkant van de deur te drukken, Fig. 18 naar voren de duwen. De deur gaat open tot aan een veiligheidslimiet zonder te vallen. Let op!!! Doe de basis filter niet in de afwas automaat. Et plastic materiaal waarvan het gemaakt is is niet bestendig tegen de hoge temperaturen van de programma’s van de afwas automaat en zou na enige tijd vervormd raken en zelfs kunnen breken.133 Reiniging en Onderhoud

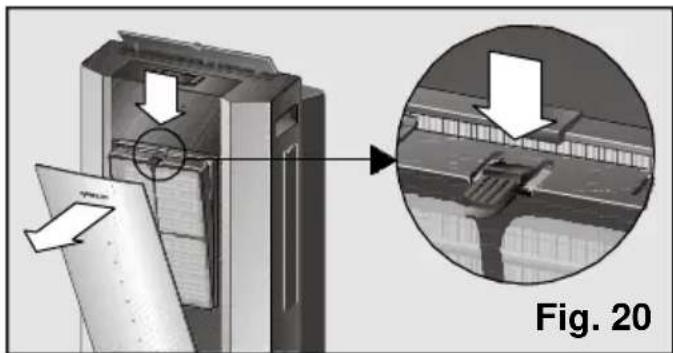

• Verwijder de basis filter van het apparaat. Figuur 20.

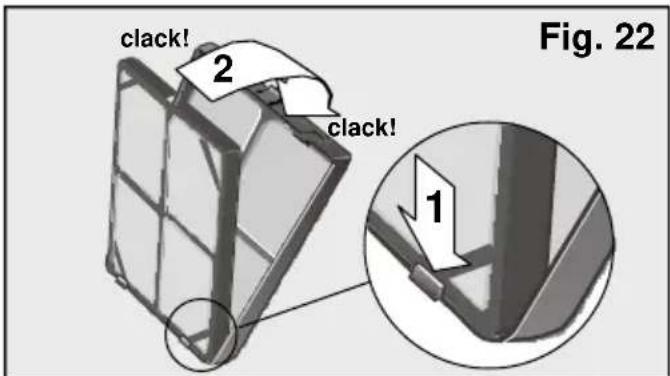

• Plaats de dubbel actieve filter en het positie element in de basis filter, zoals te zien is In figuur 22, waarbij u op de eerste plaats in de onderste veertjes moet duwen. Fig. 21

• Plaats dit element nu in het apparaat waarbij de onderste veertjes in de gaatjes van de voorkant van het apparaat geplaats moeten worden, u drukt hierbij op de bovenste clip tot dat u een “clic” hoort , dit betekent dat het element goed geplaatst is.

• Door de voordeur van het apparaat dicht. Let op ! Om een goede werking van het apparaat te verzekeren, moet u alleen een set filters op de steun plaatsen. Opmerking Om te voorkomen dat de voordeur van het apparaat kan vallen en zo lichamelijke en of materiële schade kan opleveren, beschikken deze modellen over een zekerheidslimiet die het openen van de deur tot aan deze limiet beperkt. Om het schoonmaken of verwisselen van de filters gemakkelijker te maken, bestaat ook de mogelijkheid de deur van het apparaat te verwijderen, zie Fig. 18. In dit geval, of wanneer om een andere reden de deur van de juiste plaats verwijderd is, moet u het volgende doen om het deurtje weer goed op zijn plaats te krijgen: 1° Til de deur op totdat u hem losmaakt van de steunen aan de onderkant, (Fig. 23: a). 2° Plaats de plastic clip in de gleuf aan de voorkant van het apparaat (in de vorm van een T) en laat deze naar beneden glijden tot aan de veiligheidslimiet, (Fig. 23: b). 3° Plaats de veertjes die zich aan de onderkant van de deur bevinden in de daarvoor bestemde opening aan de voorkant van het apparaat, doe dat voorzichtig om te voorkomen dat de plastic clip die u al op zijn plaats gezet heeft weer los laat, (Fig. 23: c). Als u alle vorige punten gevolgd heeft, verzeker u er dan van dat de deur goed vast zit en niet valt als u hem weer open doet. (De deur gaat open tot aan de veiligheidslimiet). Mocht dit niet het geval zijn, volg dan opnieuw de punten 1° en 2°.

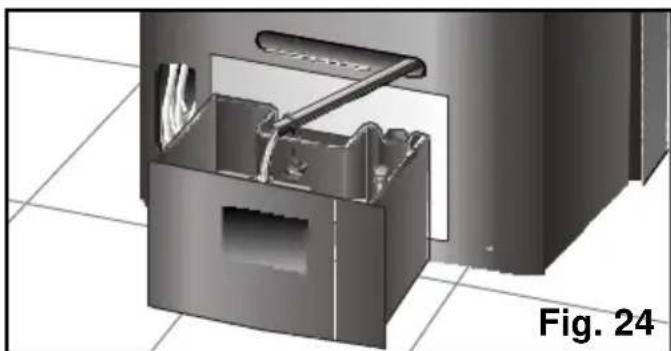

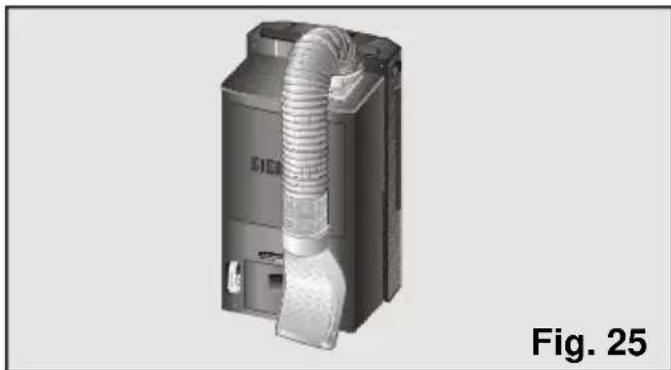

b134 Condities van het transport Het apparaat beschikt over wieltjes die het transporteren gemakkelijker maken. Mocht het nodig zijn, dan kunt u het apparaat schuin houden om het verplaatsen gemakkelijker te maken. In dat geval is het aan te raden tenminste een uur te wachten voor u opnieuw het apparaat aanzet. ❏ Eerst moet u het gecondenseeerde water dat zich in het interne depot bevindt lozen door de afvoerbuis van het water uit de daarvoor bestemde ruimte halen en de dop (Figuur 24) los te schroeven om het water te kunnen lozen. Hiervoor plaatst u een bakje (of het uittrekbare depot van het apparaat) bij de uitlaat van de afvoerbuis om het gecondenseerde water op te vangen of u zet de buis op de dichts bijzijnde lozingplaats. Als het depot eenmaal leeg is, moet u niet vergeten de buis en de dop weer op hun plaats terug te zetten. Fig. 24 Voorwaarden voor het opslaan Aan het einde van elk seizoen, en om te voorkomen dat het apparaat te veel ruimte in beslag zou nemen, moet u de ontluchtingsbuis op de positie rust plaatsen. ❏ Hiervoor buigt u de buis naar de achterkant van het apparaat en maakt deze vast aan de diffusie haak, Fig. 25 en 26. Fig. 25 Reiniging en Onderhoud Fig. 23

• Voor het in gebruik stellen aan het begin van het seizoen ❏ Maak de luchtfilter schoon . ❏ Daarna maakt u zo nodig de bedekking en het traliewerk schoon. Fig. 26135 Overwegingen die u telefoongesprekken met de Technische Dienst zullen besparen Algemene werkingscondities Wat te doen als ? het apparaat niet werkt ❏ Verzeker u ervan dat de stekker in het stopcontact zit. ❏ Ga na of er elektriciteit is en of de stop niet doorgeslagen is. ❏ Stel de thermostaat af op de laagste temperatuur het apparaat werkt niet en symbool dat aangeeft dat het depot van het condensatie water vol is verschijnt op het scherm ❏ Plaats het apparaat op een platte oppervlakte. Als het symbool zichtbaar blijft op het scherm, leeg dan het depot van het apparaat. Ga na of dit depot op de juiste stand geplaatst is. (Zie de instructies bij “Luchtbehandeling”) het apparaat koelt de lucht niet voldoende ❏ Controleer of de verbindingen van de afvoerbuis van de warme lucht goed zijn. ❏ Verzeker u er van dat de baan van de afvoerbuis niet te krom is en dat de buis niet langer is dan 140 cm. ❏ Controleer of de dop van de afvoerbuis van het water goed op de buis zit. ❏ Installeer de zuignap zodat de opening in het raam zo klein mogelijk is. ❏ Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen op het scherm het symbool storing verschijnt ❏ Neem contact op met een geautoriseerde dealer, de klantendient of met het netwerk van de Technische Dienst van de Fabrikant u water op het traliewerk van het bedieningspaneel ziet of op de plaats waar de basis filter geplaatst is ❏ Maakt u zich daarom geen zorgen, dit is het gevolg van de normale werking van het apparaat. Algemene overwegingen omtrent het geluidsniveau het apparaat maakt te veel lawaai ❏ Wij onderscheiden twee soorten geluiden, het geluid dat een gevolg is van de normale werking van het apparaat en dit is gemakkelijk op te lossen. Hierop volgt de beschrijving van enkele van die mogelijke geluiden om deze beter te vast te stellen. Heel normale geluiden ❏ Als u een regelmatig terugkerend borrelend geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren. ❏ Als u een geluid hoort dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men niet vermijden. ❏ Als u een fluitend geluid hoort, hebben wij te maken met het geluid dat geproduceerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werk gesteld wordt. ❏ Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geproduceerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werking of buiten werking gezet wordt. Geluiden die gemakkelijk opgelost kunnen worden. ❏ Verzeker u ervan dat de luchtafvoerbuis en ook de verdeel mof en de uitlaatmof de goed aan het apparaat vastgemaakt zijn. ❏ Controleer of de in- en uitlaat van de lucht in het apparaat vrij gehouden zijn van hindernissen. ❏ Verifieer dat het apparaat niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen lucht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen. Elke willekeurige andere reparatie moet uitgevoerd worden door een gespecialiseerde vakman. Neem daarvoor contact op met de geautoriseerde leverancier, met de klantendienst of met onze Technische Dienst van de Fabrikant.136 Technische Dienst / Garantie Servicedienst Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen
• " niet functioneert, dan staat de Servicedienst tot uw beschikking. Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat, Fig. 2. Garantie Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.Indice Protezione dell’ambiente Consigli per lo smaltimento dell’imballaggio p. 138
