PA2101HM - Klimaanlage SIEMENS - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts PA2101HM SIEMENS als PDF.
| Produkttyp | Klimaanlage (Monoblock) |
| Modell | PA2101HM |
| Marke | Siemens |
| Maximale Kühlleistung | 2100 W (gemäß EN14511) |
| Maximale Leistungsaufnahme | 975 W |
| Maximale Entfeuchtungsleistung | 42 Liter/Tag |
| Energieeffizienzklasse | C (gemäß EN14511) |
| Absicherung | 10 A (träge) |
| Stromversorgung | 220-240 V, 50 Hz |
| Betriebsmodi | Klimatisierung, Luftentfeuchtung, Luftreinigung |
| Lüftergeschwindigkeiten | 5 manuelle Stufen + 2 Auto-Modi (Turbo und Silent) |
| Zeitschaltuhr | Programmierbar (Ein-/Ausschaltzeiten in 15-Minuten-Intervallen) |
| Seitliche Luftauslässe | Ja, schaltbar |
| Serve@Home-Kompatibilität | Ja (mit optionalem Systeminterface) |
| Filter | Waschbarer Grobstaubfilter + 2-fach Spezialfilter mit Aktivkohleschicht |
| Filterreinigung | Grobstaubfilter monatlich reinigen, Aktivkohlefilter mindestens 1x pro Saison austauschen |
| Kondenswasserbehälter | Ja, mit Füllstandsanzeige und automatischer Abschaltung |
| Warmluftabfuhr | Über Abluftschlauch (max. Länge 140 cm, großer Kurvenradius empfohlen) |
| Montagemöglichkeiten | Mobil (Fensterdüse) oder fest (Wand-/Fensterdurchführung optional) |
| Zubehör (optional) | Fenstersauger, Wand-/Balkonleiste (PA11000Z), Fensterdurchführung (PA10000Z), Aktivkohlefilter (475075) |
| Sicherheitshinweise | Mindestabstand 20 cm zu anderen Gegenständen; vor Reinigung Netzstecker ziehen; kein Wasser ins Gerät |
| Abmessungen (Höhe x Breite x Tiefe) | ca. 70 x 40 x 35 cm (Schätzung, nicht in der Anleitung angegeben) |
| Gewicht | ca. 25 kg (Schätzung, nicht in der Anleitung angegeben) |
Häufig gestellte Fragen - PA2101HM SIEMENS
Benutzerfragen zu PA2101HM SIEMENS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch PA2101HM - SIEMENS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PA2101HM von der Marke SIEMENS.
BEDIENUNGSANLEITUNG PA2101HM SIEMENS
Siemens-Electrogeräte GmbH
Carl-Wery-Str. 34
D 81739 München
Germany
Inhaltsverzeichnis
Umweltschutz
Tipps zur Entsorgung der Verpackung......4
Tipps zur Entsorgung Ihres Altgerätes......4
Tipps zum Energiesparen....4
Wichtige Hinweise
Vor dem Einschalten Ihres Gerätes....5
Vorstellung Ihres neuen Gerätes
Beschreibung des Gerätes 6
Bedienfeld....7
Beschreibung des Zubehörs....8
Betriebs- und Transportbedingungen
Betriebsbedingungen....9
Transportbedingungen....9
Das Bedienkonzept
"Aufwärts"- und "Abwärts"-Tasten....10
Tasten "+" und "-"....11
Bedienung des Gerätes
Möglichkeiten der Warmluftabfuhr....11
Ein- und Ausschalten des Gerätes 13
Wahl der Betriebsart 13
Klimatisierung....13
Luftentfeuchung ....14
Luftreinigung 15
Temperaturwahl....16

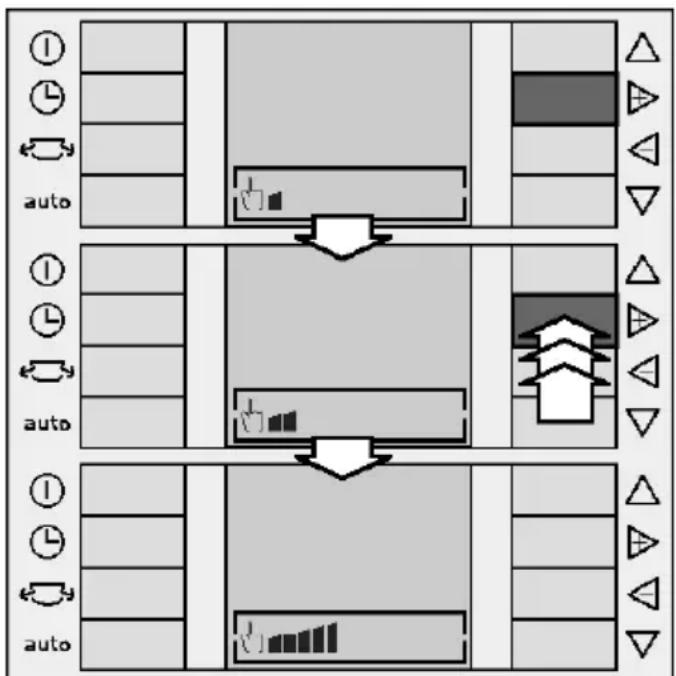

Wahl der Lüftergeschwindigkeit....16

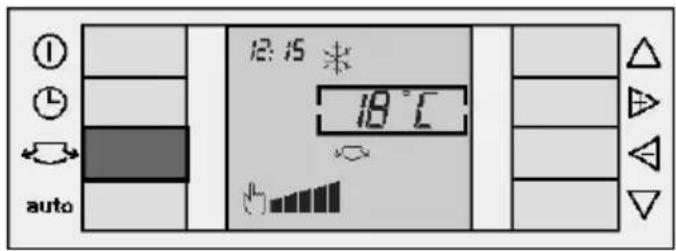

Seitliche Luftauslässe....17

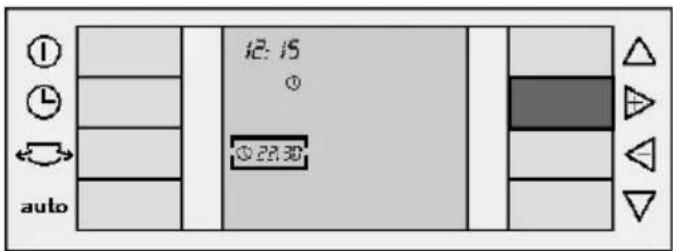

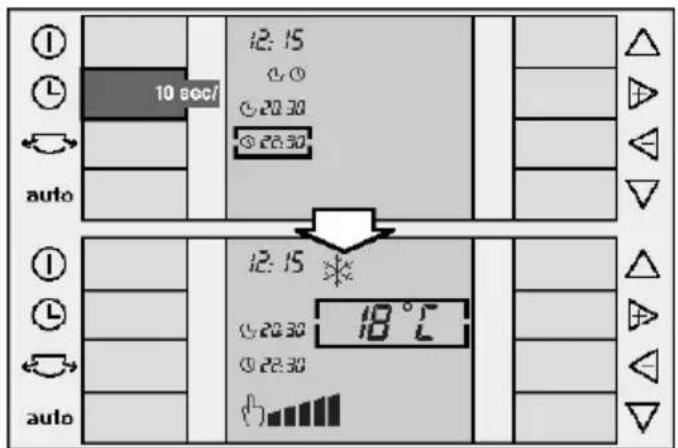

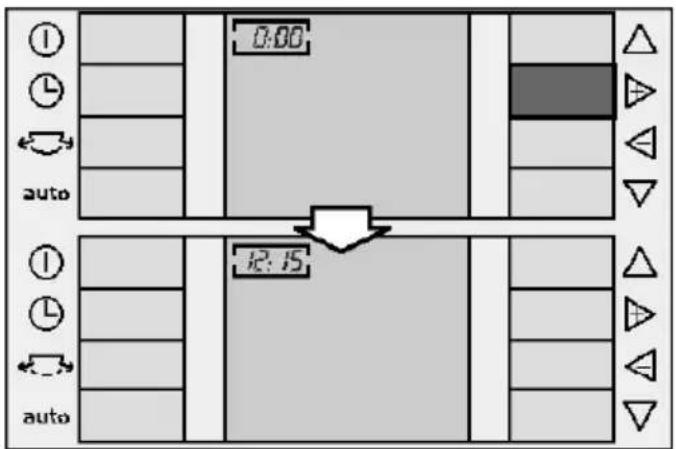

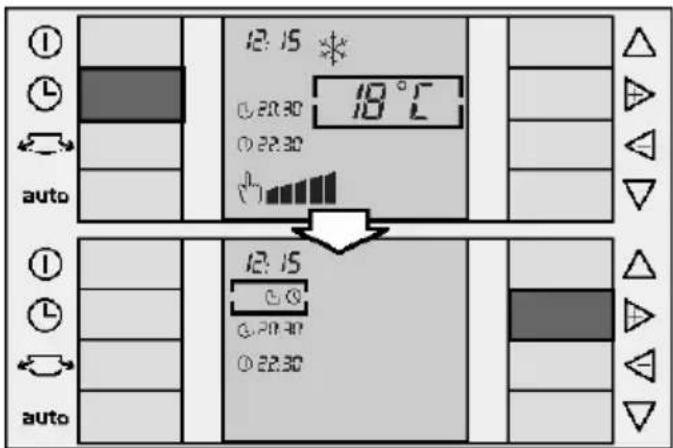

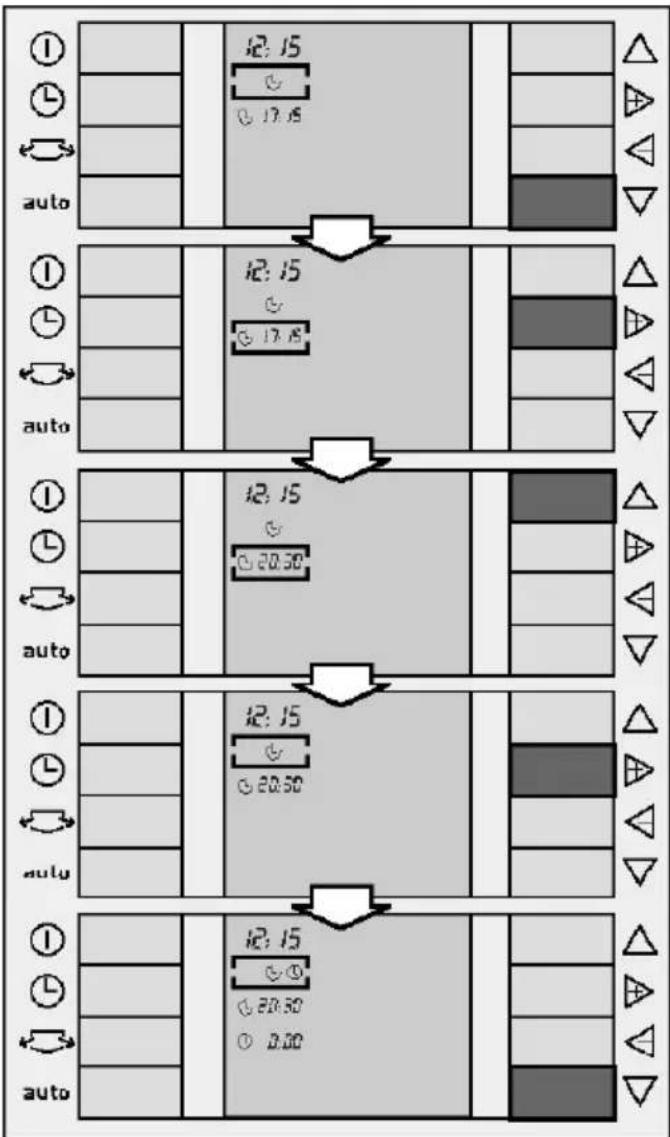

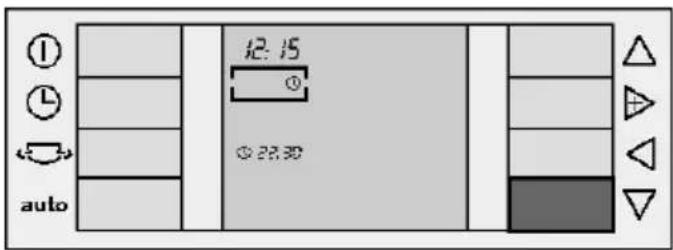

Einstellen der Uhrzeit und Programmierung der Zeitschaltuhr....17
Serve@Home 22
Reinigung und Wartung
Gerätereinigung 23

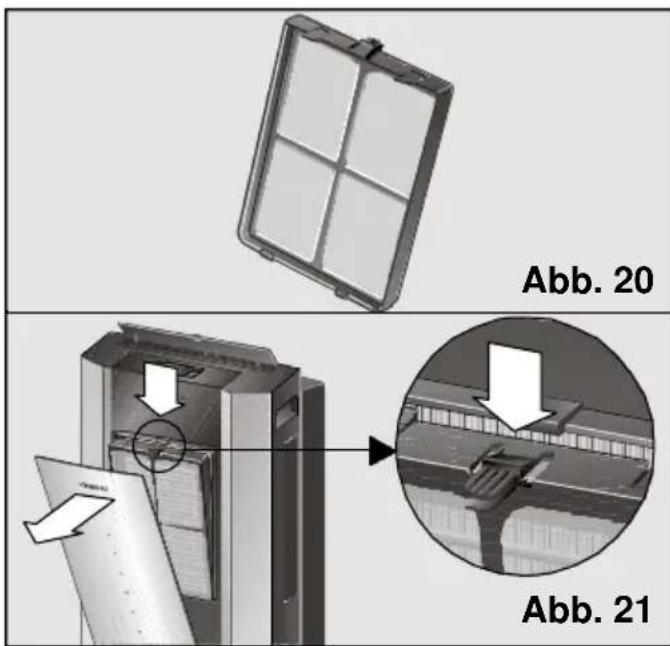

Reinigung und Austausch der Luftreinigungsfilter......23
Lagerbedingungen....24
Vor der Inbetriebnahme zu Saisonbeginn....24
Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können
Allgemeine Hinweise zum Betrieb......25
Allgemeine Hinweise zum Geräuschpegel......25
Kundendienst / Garantiebedingungen / Technische Daten 26
Tipps zur Entsorgung der Verpackung
□ Bitte denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt.
□ Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden.
□ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
☐ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung.
Tipps zur Entsorgung Ihres Altgerätes
□ Trennen Sie das Gerät vom Stromnetz und entfernen Sie das Anschlusskabel.
□ Das Gerät enthält Kältemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen.
In den Geräten befinden sich recyclebare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät daher zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihre örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in Ihrer Nähe.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Tipps zum Energiesparen
Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken.
□ Schalten Sie das Gerät aus, wenn Sie es nicht brauchen.
□ Wählen Sie eine geeignete Temperatur. Zu niedrige Temperaturen führen zu einem hohen Energieverbrauch.
□ Stellen Sie das Gerät nicht in der Nähe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation.
□ Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30 % gesenkt werden, wenn man durch Rollläden, Jalousien oder Vorhänge an den Glasflächen den Wärmeeintritt in den Raum verringert.
□ Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so weit wie möglich geschlossen werden kann, um einen Lufteintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabfuhr").
□ Um eine Leistungsverringerung Ihres Gerätes und damit einen höheren Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").
Umweltschutz
□ Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen.
□ Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörs beschrieben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten.
☐ Für die Abführung der Warmluft bieten wir für Schiebefenster und -türen spezielles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerätes erhöht (siehe Abschnitt "Beschreibung des Zubehörs").
□ Stellen Sie sicher, dass die Luftein- und -auslässe nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern.
□ Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt "Reinigung und Austausch der Filter").
☐ Lüften Sie Ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kühlsten ist.
Wichtige Hinweise
Vor dem Einschalten Ihres Gerätes
□ Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthält wichtige Informationen für den Gebrauch sowie für die Wartung und Ihre Sicherheit.
□ Bewahren Sie diese Gebrauchsanleitung auf. Sie könnte für einen anderen Benutzer von Nutzen sein.
□ Nehmen Sie kein beschädigtes Gerät in Betrieb.
□ Aufstellung und Anschluss Ihres Gerätes müssen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen.
□ Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturen dürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihre eigene Sicherheit steht auf dem Spiel.
□ Stellen Sie sicher, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelöst haben könnte.
Beschreibung des Gerätes
Vorstellung Ihres neuen Gerätes

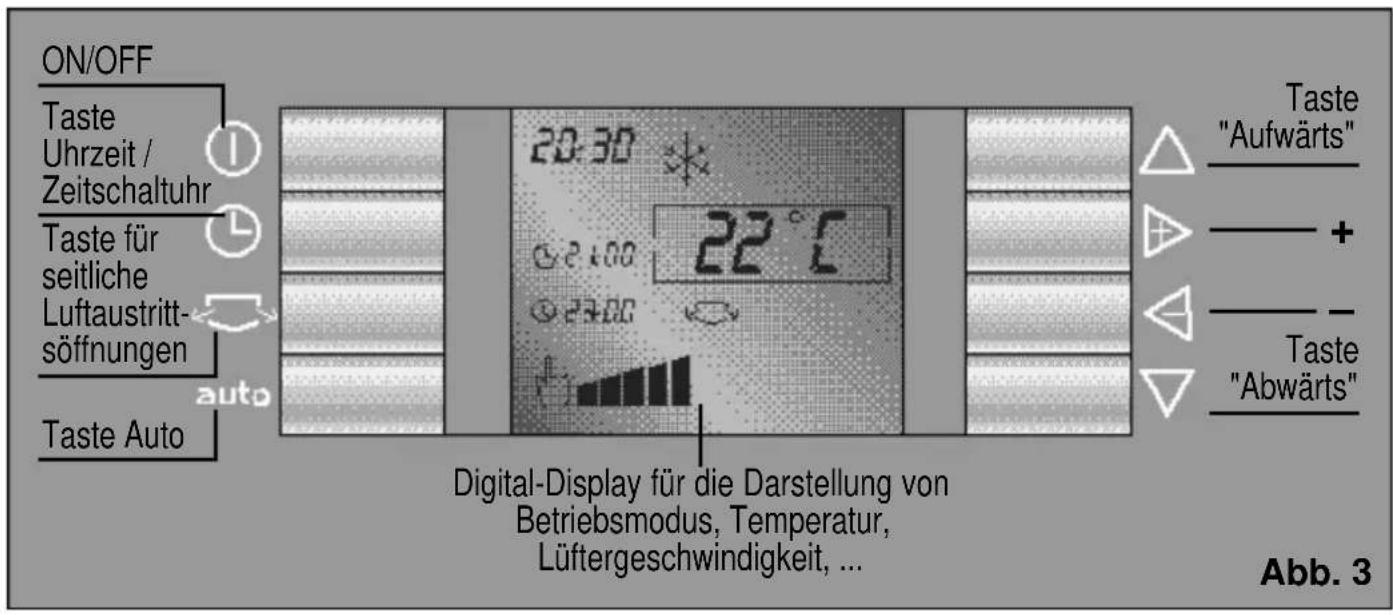

Bedienfeld
Beschreibung des Zubehörs
| Fenstersauger | Waschbarer 2-fach Grobstaubfilter | Wand- / Balkonleiste Spezialfilter Fenstermit durchführungAktivkohleschichtArt. No: Art. No: Art. No: PA10000Z PA11000Z 475075 | ||
| PA2101HM | √ | √ | √ ● | ● |
| Höchstmaße min / max Höhe x Breite) in cm | Durchmesser: 11 cmLänge: 24 - 38 cm∅ wand 10,5 |
√ Serienausstattung.
- Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.
* Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke erworben werden.
Betriebs- und Transportbedingungen
Betriebsbedingungen
☐ Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein.
□ Absicherung mittels einer 10 A-Sicherung (träge).
☐ Eventuell verwendete Verlängerungskabel müssen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1,5 mm² pro Anschluss betragen, und sie dürfen nicht länger als 25 m sein.
□ Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2.
□ Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt.
□ Vermeiden Sie ein Verdecken der Luftein- und -auslässe Ihres Gerätes.
□ Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen darauf, dass zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb. 5.
Sollte das Netzkabel aus irgendeinem Grund gegen ein neues ausgetauscht werden müssen, so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.
Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.
Transportbedingungen
Zum einfacheren Transport ist das Gerät mit Rollen ausgestattet. Sollte es notwendig sein, das Gerät für seinen Transport zu kippen, so gehen Sie bitte folgendermaßen vor:

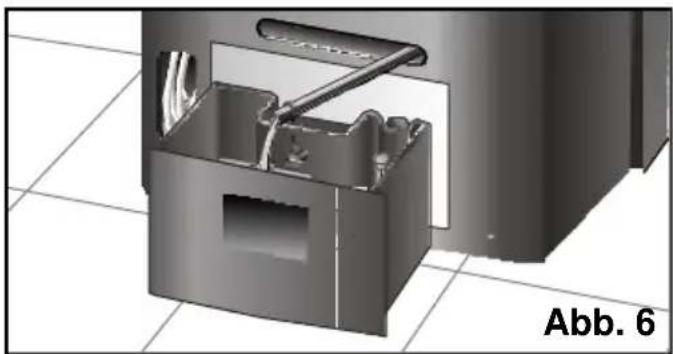

☐ Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe des Wasserablassschlauches, der auf der Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 6). Entleeren Sie danach den Kondenswasserbehälter auf der Geräterückseite.
□ Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vergehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kühlkreislaufs notwendig.
Sollte das Netzkabel aus irgendeinem Grund gegen ein neues ausgetauscht werden müssen, so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen.
Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.
Das Bedienkonzept
Das Bedienfeld Ihres Geräts wurde auf maximale Benutzerfreundlichkeit ausgerichtet, um Ihnen die Bedienung zu erleichtern. Bitte beachten Sie folgende Hinweise:
Mit den "Aufwärts"- und "Abwärts"-Tasten (Pfeil nach oben bzw. unten) kann das Auswahlkästchen auf dem Bildschirm nach oben und unten bewegt werden, um die entsprechenden Menüoptionen aufzurufen. Mit den Tasten "+" und "-" (nach rechts und nach links) können Sie innerhalb der selektierten Menüoption eine Auswahl treffen.
Dieses Konzept sei nachstehend an Hand eines Beispiels erläutert:
"Aufwärts"- und "Abwärts"-Tasten

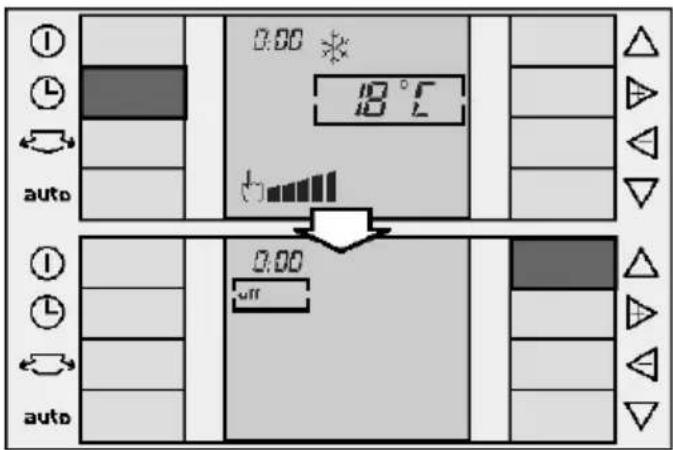

Die "Aufwärts"- und "Abwärts"-Tasten dienen dazu, das Auswahlkästchen im Display nach oben bzw. unten zu bewegen

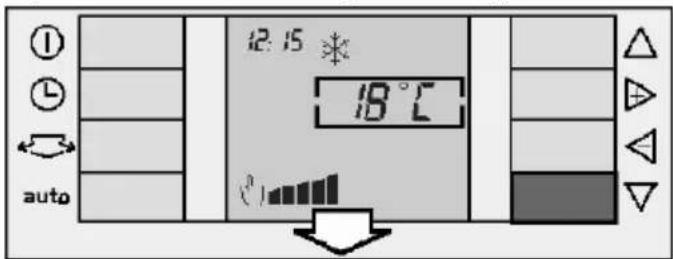

"Abwärts"-Taste ▽:
Die obenstehende Abbildung stellt die Ausgangssituation dar (das Auswahlkästchen markiert die Option Betriebsmodus). Bei Betätigung der "Abwärts"-Taste ▽ springt das Auswahlkästchen abwärts auf die Funktion "Temperaturwahl".
Bei erneuter Betätigung der "Abwärts"-Taste ▽ springt das Auswahlkästchen abwärts auf die Option "Wahl der Lüftergeschwindigkeit".
Die "Aufwärts"-Taste △ funktioniert im Prinzip genau so wie die "Abwärts"-Taste ▽. Bei Betätigung dieser Taste bewegt sich das Kästchen jedoch nach oben.
Zyklische Funktionsweise:
Die Funktionsweise beider Tasten ist zyklisch, d. h., wenn sich das Auswahlkästchen auf dem Feld am unteren Bildschirmrand befindet und die "Abwärts"-Taste ▽ betätigt wird, springt das Kästchen auf das Feld am oberen Bildschirmrand. Analog dazu springt das Kästchen auf das Feld am unteren Bildschirmrand, wenn sich das Auswahlkästchen auf dem Feld am oberen Bildschirmrand befindet und die "Aufwärts"-Taste △ betätigt wird.
Das Bedienkonzept
Tasten "+" und "-"
Die Tasten "+" und "-" dienen dazu, Werte innerhalb des Auswahlkästchens zu ändern. Ist z. B. das Feld "Temperaturwahl" markiert, kann mit diesen Tasten die gewünschte Temperatur erhöht ▶ bzw. verringert ◀ werden, wie das nachstehende Beispiel zeigt:
Bedienung des Gerätes
Möglichkeiten der Warmluftabfuhr Anschluss des Abluftschlauches

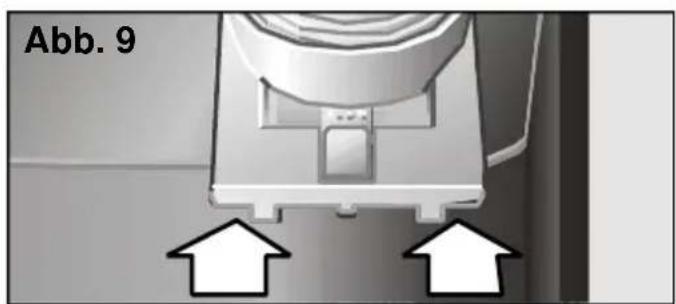

□ Schieben Sie das Schlauchanschlussstück in die dafür vorgesehene Öffnung auf der Oberseite der Geräterückwand (Abb. 8), bis dieses mit einem deutlich hörbaren "Klick" einrastet, Abb. 9. Setzen Sie dann die Fensterdüse auf den Schlauch, Abb. 7.

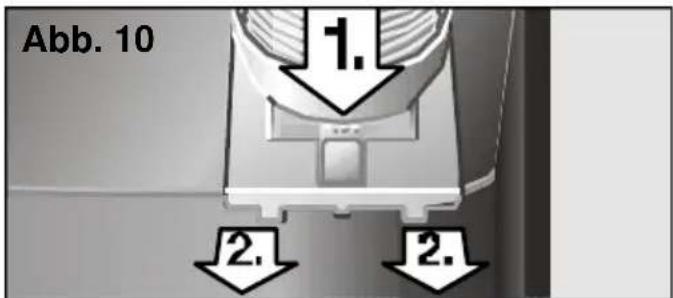

Zum Herausnehmen des Schlauches drücken Sie auf den mit "Press" (Abb. 10, 1.) gekennzeichneten Knopf am Schlauchanschlussstück und ziehen den Schlauch nach hinten heraus, (Abb. 10, 2.).

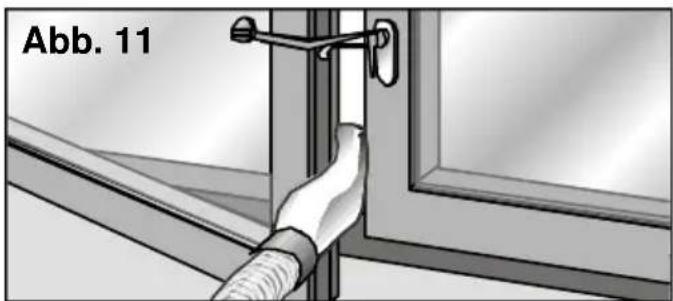

Mobile Installation
□ Stecken Sie die Fensterdüse auf den Abluftschlauch.
☐ Öffnen Sie das Fenster leicht und schieben Sie die Fensterdüse zwischen Fensterflügel und –rahmen.
□ Schließen Sie das Fenster wieder so weit wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 11.
Bedienung des Gerätes

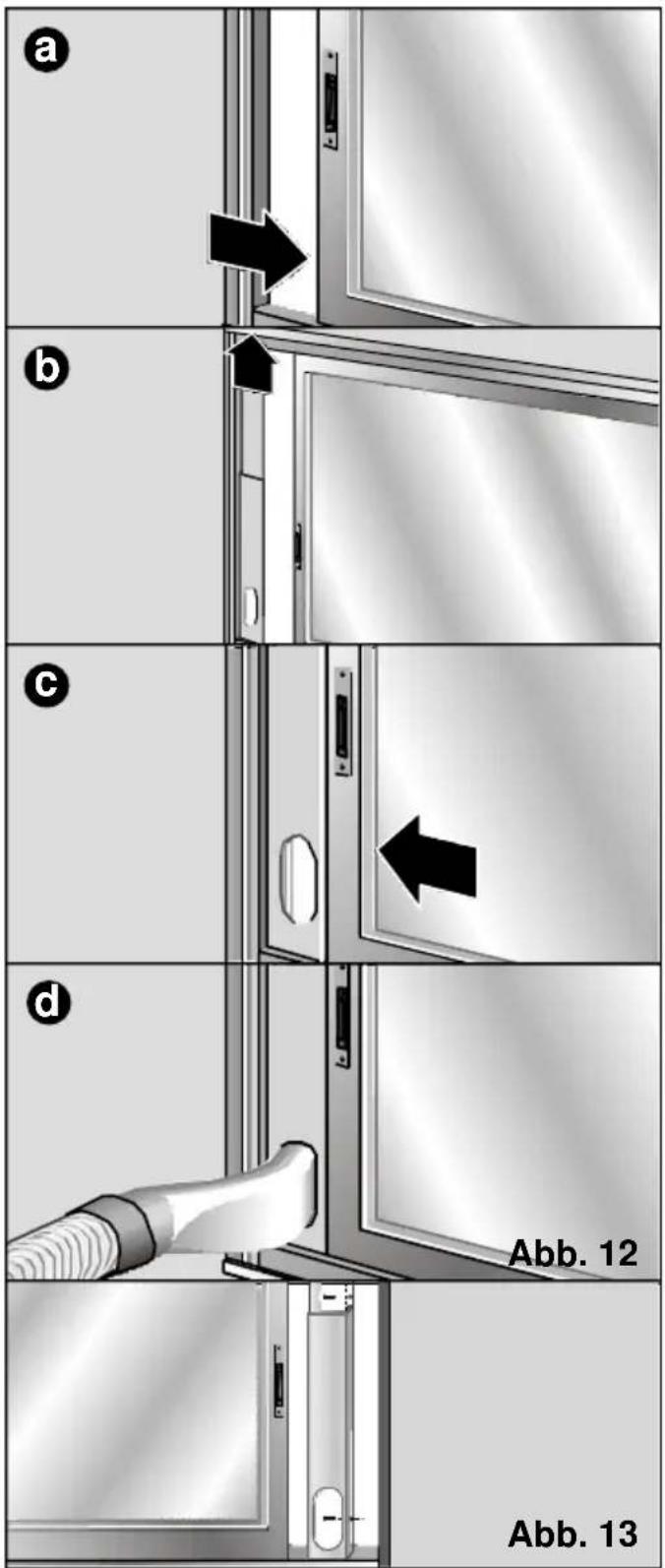

☐ Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt "Beschreibung des Zubehörs") verwenden (Abbildung 12: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

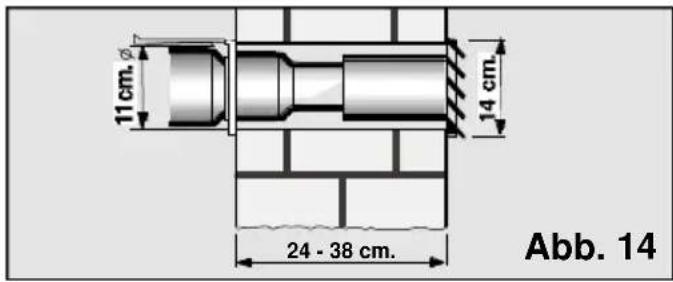

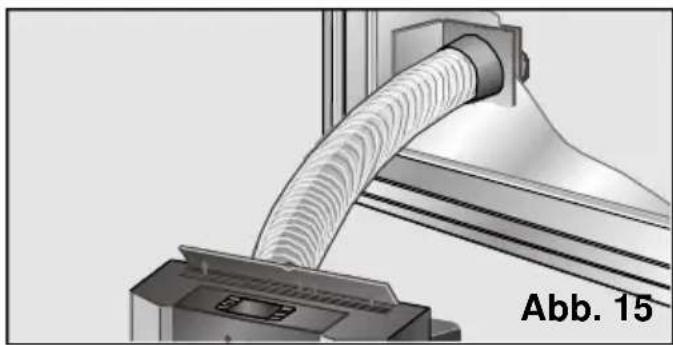

Festinstallation
Für die Festinstallation benötigen Sie das Sonderzubehör "Wand- und Fensterdurchführung". Es ist unter der Bestellnummer PA11000Z im Fachhandel erhältlich.
Zur Vorbereitung der Installation muss ein entsprechendes Loch gebohrt werden, Abb. 14.
Im Fall der Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muss in das Fensterglas eine runde Öffnung mit 10,5 cm Durchmesser geschnitten werden, Abb. 15. Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen.
Hinweise zur Verlegung des Abluftschlauches:
Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achten Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann. Zur Erzielung einer größtmöglichen Kühlleistung und eines kleinstmöglichen Geräuschpegels empfehlen wir, den
Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abbildung 16 dargestellt zu verlegen.
Installation für den Betrieb für Luftenfeuchtung, -reinigung
☐ Ziehen Sie die Fensterdüse ab und bringen Sie den Abluftschlauch in die Stellung, die in Abbildung 17 dargestellt ist.
□ Falls gewünscht, kann der Abluftschlauch auch ganz abgenommen werden.
Ein- und Ausschalten des Geräts
Zum Ein- bzw. Ausschalten des Geräts "On" / "Off"-Taste ① betätigen.
Achtung!
Vergewissern Sie sich, dass das Gerät an das Stromnetz angeschlossen ist.
Wahl der Betriebsart
Das Gerät verfügt über folgende Betriebsarten:
□ Klimatisierung/Kühlung ✱.
□ Luftentfeuchtung △ .
□ Luftreinigung ✉.
Markieren Sie mit dem Auswahlkästchen das Menü "Betriebsmodus". Zum Bewegen des Kästchens "Aufwärts"- bzw. "Abwärts"-Taste drücken.
Jetzt können Sie mit den Tasten "+" bzw. "-" den gewünschten Betriebsmodus auswählen (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
Klimatisierung
In diesem Betriebsmodus senkt das Gerät die Raumtemperatur auf den vom Benutzer voreingestellten Wert. Gleichzeitig wird die Raumluft entfeuchtet und gefiltert, um ein angenehmes Raumklima zu schaffen.
□ Stecken Sie den Netzstecker in die Steckdose.
☐ Richten Sie den Abluftschlauch so aus, dass die Warmluft ins Freie abgeführt wird; (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").
☐ Überprüfen Sie, dass der Verschlussstopfen auf dem Wasserablaufstutzen richtig sitzt, um zu verhindern, dass ggf. Kondenswasser ausläuft.
☐ Öffnen Sie die Luftleitklappe auf der Geräteoberseite, Abb. 18.
□ Schalten Sie das Gerät mit dem Netzschalter ein (On).
□ Wählen Sie den Modus
Klimatisierung/Kühlung ✱ aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
☐ Stellen Sie die gewünschte Temperatur ein; siehe Abschnitt "Temperaturwahl". Sollte sich das Gerät automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2-3°C angestiegen ist.
□ Stellen Sie die gewünschte Lüftergeschwindigkeit ein; siehe Abschnitt "Wahl der Lüftergeschwindigkeit".
Während des Klimatisierungsbetriebs verdampft das entstehende Kondenswasser automatisch und wird zusammen mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt.
Bei hoher Luftfeuchtigkeit sammelt sich ggf. Kondenswasser im Behälter auf der Rückseite des Geräts an. Sobald ein maximaler Füllstand erreicht ist, wird das Symbol "Kondenswasserbehälter leeren" im Display angezeigt. Dies bedeutet, dass der Kondenswasserbehälter geleert werden muss. Unter diesen Umständen schaltet sich das Gerät ab. Zum Entleeren des Kondenswasserbehälters gehen Sie wie folgt vor: Drücken Sie den Handgriff nach unten, nehmen Sie den Behälter vorsichtig heraus und entleeren Sie ihn in den nächstgelegenen Abfluss. Danach setzen Sie ihn wieder ein.
Achtung!
Bevor Sie das Gerät nach dem Entsorgen des Kondenswassers wieder einschalten, vergessen Sie nicht, den Behälter wieder richtig in das Gerät einzusetzen. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm das Symbol weiterhin angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden.
Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anläuft. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.
Luftentfeuchung
In dieser Betriebsart verringert das Gerät die Luftfeuchtigkeit. Gleichzeitig wird die Raumluft gefiltert, um ein angenehmes Raumklima zu schaffen.
□ Stecken Sie den Netzstecker in die Steckdose.
☐ Richten Sie den Abluftschlauch so aus wie in Abschnitt "Möglichkeiten der Warmluftabfuhr" beschrieben.
□ Wählen Sie die Betriebsart "Luftentfeuchtung" △ aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
Das Kondenswasser kann auf zwei verschiedene Arten entsorgt werden: über den Kondenswasserbehälter oder kontinuierlich über den Wasserablassschlauch auf der Geräterückseite.
Entfeuchtung in den Kondenswasserbehälter:
- Überprüfen Sie, dass der Tank richtig in das Gerät eingesetzt wurde und dass Verschlussstopfen richtig auf dem Wasserablassschlauch sitzt, um zu verhindern, dass das Kondenswasser ausläuft.
- Der Kondenswasserbehälter füllt sich allmählich mit Wasser. Wenn die Füllstandsobergrenze erreicht ist, erscheint im Display das Symbol □.
- Entnehmen Sie den Tank vorsichtig und entleeren Sie ihn im nächstgelegenen Abfluss.
Hinweise
Das Symbol "Kondenswasserbehälter leeren" erscheint auch im Display, falls der Kondenswasserbehälter nicht richtig in das Gerät eingesetzt ist.
Im Entfeuchtungsbetrieb muss die warme Abluft nicht nach außen abgeführt werden. Sie unterstützt den Entfeuchtungsprozess.
Achtung!
Bevor Sie das Gerät nach dem Entsorgen des Kondenswassers wieder einschalten, vergessen Sie nicht, den Behälter wieder richtig in das Gerät einzusetzen. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm das Symbol weiterhin angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden.
Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anläuft. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.
Entfeuchtung im Dauerbetrieb:
- Ziehen Sie den Wasserablassschlauch aus seiner Halterung und stellen Sie ein Gefäß darunter, um das Kondenswasser aufzufangen.
- Nehmen Sie den Verschlussstopfen vom Wasserablassschlauch ab.
- Wählen Sie die Betriebsart "Luftentfeuchtung" △ aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
- Stellen Sie die gewünschte Lüftergeschwindigkeit ein, siehe Abschnitt "Wahl der Lüftergeschwindigkeit". Bitte beachten Sie, dass in dieser Betriebsart nur die manuellen Lüftergeschwindigkeiten gewählt werden können.
Achtung!
Beim Entfeuchten im Dauerbetrieb schaltet sich das Gerät nicht automatisch ab, und es erscheint kein Symbol □, um anzuzeigen, dass der externe Behälter voll ist.
Wenn Sie in eine andere Betriebsart umschalten, vergessen Sie nicht, das Abflussrohr wieder mit dem Stopfen zu verschließen. Sonst läuft Wasser aus, wenn das Gerät in Betrieb ist.
Vergessen Sie auch nicht, dass die Umgebungstemperatur mindestens 18°C betragen muss, damit das Gerät ordnungsgemäß funktioniert.
Im Entfeuchtermodus gibt das Gerät durch den Abluftschlauch warme Luft an die Umgebung ab. Dies ist erforderlich für einen effektiveren Betrieb in diesem Modus.
Wird das Gerät unmittelbar nach dem Abschalten wieder in Betrieb genommen, so dauert es ca. 3 Minuten, bis der Kompressor wieder anläuft. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.
Luftreinigung
In dieser Betriebsart wird die Raumluft umgewälzt (Lüftung) und zur Reinigung über einen Filter geführt (Reinigung).
Das Gerät ist serienmäßig mit 3-fach Spezialfilter ausgestattet welcher aus einem Grobstaubfilter und einem 2-fach Spezialfilter mit Aktivkohleschicht ausgestattet (siehe Abschnitt "Reinigung und Wartung"), die gegen.
- Gerüche und Rauch.
- Blüten- und Hausstaub sowie Bakterien wirken.
□ Stecken Sie den Netzstecker in die Steckdose.
☐ Richten Sie den Abluftschlauch so aus wie in Abschnitt „Möglichkeiten der Warmluftabfuhr“ beschrieben.
□ Wählen Sie die Betriebsart "Luftreinigung" aus (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten und Tasten "+" und "-").
□ Stellen Sie die gewünschte Lüftergeschwindigkeit ein, siehe Abschnitt "Wahl der Lüftergeschwindigkeit". Bitte beachten Sie, dass in dieser Betriebsart nur die manuellen Lüftergeschwindigkeiten gewählt werden können.
Hinweis
Wir empfehlen, unabhängig von der gewählten Betriebsart (Klimatisierung, Luftentfeuchtung, Luftreinigung) die Filter eingesetzt zu lassen. Damit ist eine bessere Reinigungswirkung gewährleistet.
Temperaturwahl
Positionieren Sie das Auswahlkästchen über dem Feld "Temperaturwahl" (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten). Jetzt können Sie mit den Tasten "+" bzw. "-" die gewünschte Temperatur einstellen (siehe Abschnitt Tasten "+" und "-").
Befindet sich das Auswahlkästchen auf dem Temperaturfeld, wird die Temperatur mit der "+"-Taste erhöht, mit der "-"-Taste wird die Temperatur verringert.
Die Temperatur kann aus dem Bereich zwischen 18°C und 30°C in Schritten von 1°C frei vorgewählt werden. Wenn Sie die Taste gedrückt halten, schaltet die Temperaturanzeige schneller um.
Wahl der Lüftergeschwindigkeit
Sie können bei Ihrem Klimagerät zwischen 5 manuellen Lüftergeschwindigkeiten und zwei automatischen Lüftergeschwindigkeiten ("Turbo" auto und "Silent" auto) wählen. In der Geschwindigkeit "Turbo" auto beginnt das Klimagerät mit maximaler Leistung zu kühlen und regelt die Lüftergeschwindigkeit je nach den im Raum vorherrschenden Bedingungen und der vom Benutzer eingestellten Temperatur, so dass immer die optimale Kühlleistung erzielt wird. In der Geschwindigkeit "Silent" auto beginnt das Gerät mit geringerer Kühlleistung und regelt die Lüftergeschwindigkeit je nach den im Raum vorherrschenden Bedingungen und der vom Benutzer eingestellten Temperatur, so dass immer so leise wie möglich gekühlt wird.
Manuelle Lüftergeschwindigkeiten
Positionieren Sie das Auswahlrechteck auf dem Menüpunkt "Lüftergeschwindigkeiten" (siehe Kapitel Tasten auf und ab). Im Display werden das Symbol für die Wahl der manuellen Lüftergeschwindigkeit und die zugehörige Geschwindigkeit angezeigt. Jetzt können Sie mit den Tasten "+" und "-" die gewünschte manuelle Lüftergeschwindigkeit einstellen (siehe Kapitel Tasten + und -).
Automatische Lüftergeschwindigkeiten
Drücken Sie die Taste auto einmal und das Gerät wechselt in die Geschwindigkeit "Turbo" auto. Im Display erscheint das zugehörige Symbol.
Durch einen weiteren Druck der Taste auto wechselt das Gerät zur Geschwindigkeit "Silent" auto und im Display wird das zugehörige Symbol angezeigt.
Um die automatischen Lüftergeschwindigkeiten wieder zu deaktivieren, drücken Sie ein weiteres mal die auto -Taste und das Gerät wechselt in den manuellen Betrieb bei mittlerer Lüftergeschwindigkeit 📋.
Bedienung des Gerätes
Seitliche Luftauslässe
Ihr Gerät ist mit seitlichen Luftauslässen ausgestattet, die zusätzlich geöffnet werden können, um eine bessere Luftverteilung zu erzielen.
Wenn Sie die Taste "seitliche Luftauslässe" betätigen, wird diese Funktion aktiviert und die Luftauslässe öffnen sich. Auf dem Display wird das entsprechende Symbol angezeigt .
Zum Schließen der Luftauslässe die Taste noch einmal betätigen. Das Symbol erlischt und die Luftauslässe schließen sich.
Diese Funktion steht in allen Betriebsarten – Klimatisierung, Entfeuchtung und Luftreinigung – zur Verfügung.
Wird das Gerät mit dem Off-Schalter ausgeschaltet, schließen sich die seitlichen Luftauslässe automatisch. Waren diese vor dem Ausschalten des Geräts geöffnet, so öffnen sie sich beim Einschalten des Geräts selbsttätig wieder.
Einstellung der Uhrzeit / Programmierung der Zeitschaltuhr
Einstellung der Uhrzeit
□ Wenn das Gerät zum ersten Mal an das Stromnetz angeschlossen wird, wird nur die aktuelle Uhrzeit (im 24-Stunden-Format) oben links auf dem Display angezeigt. Die Anzeige blinkt (Werkseinstellung: 0:00 Uhr).
□ Zum Einstellen der Uhrzeit muss das Gerät mit der "On"-Taste ①, eingeschaltet werden.
□ Betätigen Sie die "Timer"-Taste. Das Auswahlkästchen befindet sich im Timer-Menü, angezeigt wird die zuletzt ausgewählte Funktion (Werkseinstellung: Off).
Bedienung des Gerätes
□ Positionieren Sie das Kästchen mit Hilfe der "Aufwärts"-Taste auf dem Symbol für die Uhrzeit. Die Uhrzeit wird mit den Tasten "+" bzw. "-" eingestellt. Bei jeder Betätigung der Tasten ändert sich die Anzeige um eine Minute. Wenn Sie die Taste gedrückt halten, läuft die Minutenanzeige schneller.
□ Das Gerät speichert die angezeigte Uhrzeit, wenn Sie die "Timer"-Taste Ⓤ, erneut betätigen oder 10 Sekunden verstreichen lassen, ohne eine Taste zu drücken. Im Anschluss daran werden auf dem Display die werkseitigen Voreinstellungen der Zeitschaltuhr angezeigt, bzw., wenn Sie die Zeitschaltuhr schon vorher einmal programmiert haben, die von Ihnen vorgenommenen Einstellungen.
Programmierung der Zeitschaltuhr
Ein- bzw. Ausschaltzeiten können nur bei eingeschaltetem Gerät und eingestellter Uhrzeit programmiert werden.
Drücken Sie die "Timer"-Taste Ⓛ, um das Timer-Menü aufzurufen. Innerhalb des Timer-Menüs können die verschiedenen Funktionen, die das Gerät bietet, mit der "+"-Taste programmiert werden. Folgende Funktionen stehen zur Verfügung:
- "Off"①: Gerät nicht programmiert
- "Start" 📊: Uhrzeit, zu der sich das Gerät einschaltet.
- "Start" / "Stop" ⏻: Programmierung der Uhrzeit für Ein- und Ausschalten des Geräts.
- "Stop" Ⓤ: Uhrzeit, zu der sich das Gerät ausschaltet.
Programmierung der Einschaltzeit für das Gerät ("Start")
☐ Drücken Sie die "Timer"-Taste, um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.
□ Wählen Sie mit den Tasten "+" bzw. "-" die Funktion "Start" aus; (siehe Abschnitt Tasten "+" und "-").
Bedienung des Gerätes
□ Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten) nach unten bis zur Menüoption "Einschalten". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit einstellen. Die Anzeige ändert sich in 15-Minuten-Intervallen.
□ Zum Abspeichern der eingestellten Einschaltzeit drücken Sie einfach die "Timer"-Taste 📊, oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen.
Auf dem Display wird jetzt die programmierte Einschaltzeit zusammen mit dem zugehörigen Symbol angezeigt.
Programmierung der Ein- und Ausschaltzeit für das Gerät ("Start" / "Stop")
☐ Drücken Sie die "Timer"-Taste ^① , um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.
□ Wählten Sie mit den Tasten "+" bzw. "-" die Funktion "Start" aus; siehe Abschnitt Tasten "+" und "-"
□ Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten) nach unten bis zum Menü "Einschalten". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit einstellen.
Bedienung des Gerätes
□ Bewegen Sie den Cursor mit der "Abwärts"-Taste nach unten auf die Menüoption "Ausschalten". Stellen Sie mit den Tasten "+" bzw. "-" die Uhrzeit ein, zu der sich das Gerät ausschalten soll.
□ Die Anzeige ändert sich in 15-Minuten-Intervallen.
□ Zum Abspeichern der eingestellten Ein- bzw. Ausschaltzeit drücken Sie einfach die "Timer"-Taste Ⓤ, oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen.
Auf dem Display wird jetzt die programmierte Ein- und Ausschaltzeit zusammen mit dem jeweiligen Symbol angezeigt.
Programmierung der Ausschaltzeit für das Gerät ("Stop")
☐ Drücken Sie die "Timer"-Taste Ⓛ, um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.
□ Wählen Sie mit den Tasten "+" bzw. "-" die Funktion "Stop" aus; siehe Abschnitt Tasten "+" und "-".
□ Bewegen Sie den Cursor mit der "Abwärts"-Taste (siehe Abschnitt "Aufwärts"- und "Abwärts"-Tasten) nach unten bis zum Menü "Ausschalten". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Ausschaltzeit einstellen.
□ Die Anzeige ändert sich in 15-Minuten-Intervallen.
Bedienung des Gerätes
□ Zum Abspeichern der eingestellten Ausschaltzeit drücken Sie einfach die "Timer"-Taste Ⓛ oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen.
Auf dem Display wird jetzt die programmierte Ausschaltzeit zusammen mit dem zugehörigen Symbol angezeigt.
Ausschalten der Zeitschaltuhr
☐ Drücken Sie die "Timer"-Taste Ⓛ, um das Timer-Menü aufzurufen. Es werden die zuletzt programmierten Daten angezeigt.
□ Wählen Sie mit den Tasten "+" bzw. "-" die Funktion "Off" aus.
Wenn Sie die "Timer"-Taste Ⓤ, drücken oder 10 Sekunden verstreichen lassen, ohne eine Taste zu betätigen, schaltet sich die Zeitschaltuhr aus. Auf dem Bildschirm wird keine Programm-Uhrzeit angezeigt.
Hinweis
Die in der Zeitschaltuhr vorprogrammierten Werte und Funktionen bleiben aktiv und die entsprechenden Vorgänge wiederholen sich täglich, in Abhängigkeit von den eingestellten Zeiten, solange sie nicht, wie vorstehend beschrieben, deaktiviert werden.
Serve@Home
Dieses Klimagerät ist zu serve@Home kompatibel.
□ serve@Home ist ein System, in das Sie, zusammen mit ihrem Klimagerät, andere serve@Home-kompatible Haushaltsgeräte integrieren können.
☐ Die mit dieser Funktion ausgestatteten Geräte bieten einen besseren Bedienkomfort und mehr Mobilität, sowohl innerhalb als auch außerhalb Ihres Zuhauses.
□ Um die Funktionen von serve@Home nutzen zu können, benötigen Sie ein spezielles Zubehörteil, das Systeminterface, das im Fachhandel erhältlich ist.
□ Das Systeminterface muss im dafür vorgesehenen Interface-Schacht auf der Geräterückseite installiert werden. Hierzu müssen Sie den Kondenswasserbehälter herausnehmen (siehe Kapitel "Gerätebeschreibung").
Der Interface-Schacht befindet sich oben links in der Lücke, die der Behälter beim Herausnehmen hinterlässt. In diesen Schacht muss das Interface eingesetzt werden. Hierbei sind unbedingt die Anweisungen der mitgelieferten Montageanleitung zu befolgen.
Nach erfolgtem Einbau dürfen Sie nicht vergessen, den Kondenswasserbehälter wieder einzusetzen. Sonst lässt sich das Gerät nicht in Betrieb nehmen.
Abfrage des Betriebszustandes ihres Klimageräts
Mit dem serve@Home-System können Sie jederzeit den Betriebszustand Ihres Klimagerätes abfragen (Betriebsmodus, Temperatur, Geschwindigkeit, etc.).
Steuernmodul
Über das serve@Home-System können Sie Ihr Klimagerät einschalten und die verschiedenen Funktionen (Klimatisierungsbetrieb, Entfeuchten,
Luftreinigung) wie auch die
Umdrehungsgeschwindigkeit des Ventilators und die gewünschte Temperatur auswählen bzw. einstellen.
Außerdem kann hiermit die Zeitschaltuhr programmiert werden.
Die seitlichen Luftauslässe des Klimageräts können über serve@Home nicht gesteuert werden.
Ferndiagnose
Sie können die Fehlermeldungen über serve@Home an den Kundendienst übermitteln. Damit können Sie eventuelle Reparaturzeiten verkürzen.
Hinweise:
- Beachten Sie, dass bei einer Programmierung der Zeitschaltuhr über serve@Home die Uhr Ihres Klimageräts an die Uhrzeit angepasst (also verändert) wird, die auf dem serve@Home-Bildschirm angezeigt wird.
- serve@Home ist so programmiert, dass die Zeitschaltuhr in 1-Minuten-Intervallen programmiert werden kann. Das Gerät ist jedoch nur auf Viertelstunden ausgelegt. (Beispiel: wenn Sie über serve@home als Schaltzeit 21:42 Uhr programmieren, interpretiert dies das Gerät als 21:30 Uhr).
- In manchen Fällen kann es vorkommen, das Ihr Gerät nicht korrekt auf das gesendete Signal von serve@Home reagiert. Dies kann an Störungen im Netz, der Software des Explorers usw. liegen. Versuchen Sie die Aufforderung in wenigen Minuten noch einmal.
Achtung!
Vergewissern Sie sich, dass Sie Ihr Klimagerät ordnungsgemäß angeschlossen haben.
Achten Sie auf einwandfreie Anbringung des Luftauslassschlauches (siehe Kapitel "Vorbereitung des Gerätes vor dem Gebrauch").
Reinigung und Wartung
Gerätereinigung
□ Ziehen Sie vor der Reinigung des Gerätes den Netzstecker.
□ Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden.
□ Verwenden Sie niemals heißes Wasser (über 40°C), Bleichmittel, Waschbenzin, Benzin, Säuren oder Bürsten und vermeiden Sie den Eintritt von Wasser in das Gerät.
□ Reinigen Sie das Gerät nicht mit einem Wasserschlauch.
Reinigung und Austausch der Filter
Alle Modelle verfügen über einen 3-fach Spezialfilter bestehend aus einem Grobstaubfilter, welcher von Zeit zu Zeit gereinigt werden muss und einem 2-fach Spezialfilter mit Aktivkohleschicht. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den 2-fach Spezialfilter mit Aktivkohleschicht mindestens einmal pro Saison auszutauschen. Den 2-fach Spezialfilter können Sie im Fachhandel oder über unseren Kundendienst beziehen (siehe Abschnitt "Beschreibung des Zubehörs").
Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sie bitte wie folgt vor:
☐ Drücken Sie zum Öffnen der Gerätefront oberhalb des Markenschriftzuges "Siemens" auf die Front (Abb. 19, 1.). Der Mechanismus gibt die Tür frei und diese klappt nach vorne (Abb. 19, 2.). Ein Abnehmen ist nicht nötig, denn die Front verfügt über einen Anschlag der verhindert, dass sie ganz herunterklappt.
☐ Drücken Sie auf den Clip und ziehen Sie den Filterrahmen aus seiner Halterung,
Abb. 21. Nehmen Sie den Spezialfilter aus dem Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb. 20) unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder ins Gerät einsetzen.
□ Zum Einbau des Spezialfilters, setzen Sie diesen bitte wie in Abb. 22 dargestellt in den Filterrahmen ein. Danach setzen Sie den Filterrahmen wieder ins Gerät ein und schließen Sie die Gerätefront.
Setzen Sie bitte jeweils nur einen Satz Filter (Grobstaubfilter + 2-fach Spezialfilter) in das Gerät ein, da sich ansonsten die Kühlleistung verringert und der Energieverbrauch erhöht.
Hinweise
Die Gerätefront verfügt über einen Anschlag, bis zu dem sie sich öffnet ohne ganz herunterzuklappen. Für eine größere
Bequemlichkeit beim Säubern oder Wechseln der Filter können Sie die Gerätefront jedoch abnehmen. Verfahren Sie hierzu bitte wie folgt:
1 Öffnen Sie die Gerätefront bis zum ersten Anschlag durch leichten Druck auf das Siemens Markenlogo.
2 Nehmen Sie die Gerätefront aus den Scharnieren an der Unterseite, Abb. 23 a.
3 Ziehen Sie die schwarze Sicherheitslasche aus der Führung an der Gerätevorderseite, Abb. 23 b.
Zum Einsetzen der Gerätefront gehen Sie bitte folgendermaßen vor:
1 Führen Sie die schwarze Sicherheitslasche in die Führung an der Gerätevorderseite ein.
2 Positionieren Sie Gerätefront in den Scharnieren unten auf der Gerätevorderseite.
3 Schließen Sie die Gerätefront.
Lagerung des Gerätes am Ende der Saison
Am Ende jeder Saison ist es aus Platzspargründen ratsam, den Abluftschlauch in die nachfolgend dargestellte Position zu bringen, Abb. 24. Den Schlauch dazu auf die Geräterückseite biegen und ihn wie in der Abb. 25 zu sehen, einhängen.
Vor der Inbetriebnahme zu Saisonbeginn
□ Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen.
□ Reinigen Sie bei Bedarf das Gehäuse und die Luftein- und auslassöffnungen.
Allgemeine Hinweise zum Betrieb
Was tun, wenn ...?
... Das Gerät funktioniert nicht ...
☐ Überprüfen Sie, ob der Netzstecker eingesteckt ist.
☐ Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist.
□ Stellen Sie am Thermostat eine niedrigere Temperatur ein.
... Das Gerät funktioniert nicht, und die Kontrollleuchte für den Füllstand des Kondenswasserbehälters leuchtet auf ...
□ Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung").
... Das Gerät kühlt nicht genügend ...
☐ Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt "Möglichkeiten der Warmluftabfuhr").
□ Stellen Sie sicher, dass der Abluftschlauch in einem großen Kurvenradius verlegt und nicht länger als 140 cm ist.
☐ Überprüfen Sie, ob der Stopfen auf dem Wasserablassschlauch steckt.
□ Schließen Sie geöffnete Fenster mit Hilfe des Fenstersaugers so weit möglich.
□ Schließen Sie Vorhänge, Jalousien oder Rollläden, um die Sonneneinstrahlung zu so gering wie möglich zu halten.
... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ...
□ Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis.
Allgemeine Hinweise zum Geräuschpegel
... Das Gerät verursacht zu viel Lärm ...
Es können zwei Arten von Geräuschen auftreten. Normale Betriebsgeräusche und unerwünschte Geräusche, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Geräusche beschrieben, damit sie leichter bestimmt werden können.
Normale Betriebsgeräusche
☐ Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt.
□ Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich.
☐ Ein leichtes Pfeifen entsteht, wenn das Kühlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird.
☐ Ein kurzes Klicken kann durch das Ein- oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein- und Ausschalten der Elektronik.
Leicht zu beseitigende Geräusche
□ Stellen Sie sicher, dass der Abluftschlauch korrekt angeschlossen ist.
☐ Überprüfen Sie, ob Luftein- und -auslässe des Gerätes frei sind.
□ Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Nähe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräusche entstehen.
Lassen Sie alle anderen Störungen bzw. Reparaturen durch einen fachkundigen Techniker beheben bzw. durchführen. Wenden Sie sich in diesem Fall an einen Vertragshändler oder an unseren Kundendienst.
Kundendienst
Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitt 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können" das Gerät nicht funktioniert, verständigen Sie bitte den Kundendienst.
Wenn Sie sich an unsere Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-N0) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerätes finden.
Garantiebedingungen
Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
-
Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (№ 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
-
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.
Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in
Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.
Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
- Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.
Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
- Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
- Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
Kundendienst / Garantiebedingungen / Technische Daten
- Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein
Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung
herausgegebenen Garantiebedingungen.
Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.
Beachten Sie unser weiteres Kundendienst-Angebot:
Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.
Technische Daten
| Modell PA2101HM | |
| max. Kühlleistung (W)* 2100 | |
| max. Leistungsaufnahme (W)* 975 | |
| max. Entfeuchtungleistung (Liter / Tag) 42 | |
| Absicherung (A) 10 | |
| Energieeffizienzklasse* C | |
| Einsatzgrenzen- Kühlen (min./max. °C) 18 – 35- Entfeuchten (min./max. °C) 18 – 35 | |
| (*) gemäß EN14511 | |
Indice
Besuchen Sie uns im Internet:
http://www.siemens.de/hausgeraete
- Inhaltsverzeichnis
- Umweltschutz
- Wichtige Hinweise
- Vorstellung Ihres neuen Gerätes
- Betriebs- und Transportbedingungen
- Das Bedienkonzept
- Bedienung des Gerätes
- Reinigung und Wartung
- Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können
- Tipps zur Entsorgung der Verpackung
- Tipps zur Entsorgung Ihres Altgerätes
- Tipps zum Energiesparen
- Vor dem Einschalten Ihres Gerätes
- Bedienfeld
- Betriebsbedingungen
- Transportbedingungen
- "Aufwärts"- und "Abwärts"-Tasten
- "Abwärts"-Taste ▽:
- Zyklische Funktionsweise:
- Tasten "+" und "-"
- Möglichkeiten der Warmluftabfuhr Anschluss des Abluftschlauches
- Mobile Installation
- Festinstallation
- Installation für den Betrieb für Luftenfeuchtung, -reinigung
- Ein- und Ausschalten des Geräts
- Achtung!
- Wahl der Betriebsart
- Klimatisierung
- Luftentfeuchung
- Entfeuchtung in den Kondenswasserbehälter:
- Hinweise
- Entfeuchtung im Dauerbetrieb:
- Luftreinigung
- Hinweis
- Temperaturwahl
- Wahl der Lüftergeschwindigkeit
- Manuelle Lüftergeschwindigkeiten
- Automatische Lüftergeschwindigkeiten
- Seitliche Luftauslässe
- Einstellung der Uhrzeit / Programmierung der Zeitschaltuhr
- Einstellung der Uhrzeit
- Programmierung der Zeitschaltuhr
- Programmierung der Einschaltzeit für das Gerät ("Start")
- Programmierung der Ein- und Ausschaltzeit für das Gerät ("Start" / "Stop")
- Programmierung der Ausschaltzeit für das Gerät ("Stop")
- Ausschalten der Zeitschaltuhr
- Serve@Home
- Abfrage des Betriebszustandes ihres Klimageräts
- Steuernmodul
- Ferndiagnose
- Hinweise:
- Gerätereinigung
- Reinigung und Austausch der Filter
- Lagerung des Gerätes am Ende der Saison
- Vor der Inbetriebnahme zu Saisonbeginn
- Allgemeine Hinweise zum Betrieb
- Was tun, wenn ...?
- Allgemeine Hinweise zum Geräuschpegel
- Normale Betriebsgeräusche
- Leicht zu beseitigende Geräusche
- Kundendienst
- Garantiebedingungen
- Kundendienst / Garantiebedingungen / Technische Daten
- Indice
Marke : SIEMENS
Modell : PA2101HM
Kategorie : Klimaanlage
