| Producttype | Mobiele monoblock airconditioner |
| Merk | Siemens |
| Model | PA 19000 M |
| Koelcapaciteit | 1900 W (volgens EN14511) |
| Ontvochtigingscapaciteit | 36 L/dag |
| Hoofdfuncties | Airconditioning (maximaal en stil), ontvochtiging, luchtzuivering |
| Voeding | 220-240 V, 50 Hz, geaarde stekker |
| Maximaal vermogen | 975 W |
| Aanbevolen zekering | 10 A traag |
| Energie-efficiëntieklasse | D |
| Omgevingstemperatuur bedrijf (airconditioning) | 20 °C tot 35 °C |
| Omgevingstemperatuur bedrijf (ontvochtiging) | 18 °C tot 35 °C |
| Filtertype | Wasbaar basisfilter + zuiveringsfilter (jaarlijks te vervangen) |
| Inbegrepen accessoires | Luchtafvoerslang, diffuser, zuignap |
| Optionele accessoires | Schuifraam/balkonset (PA11000Z), muurdoorvoer (PA10000Z) |
| Normaal geluidsniveau | Bedrijfsgeluiden: pomp, compressor, koelmiddel (normaal) |
| Regelmatig onderhoud | Regelmatig het basisfilter reinigen met schoon water |
| Opbergen na het seizoen | Slang naar achteren vouwen en vastmaken met de haak |

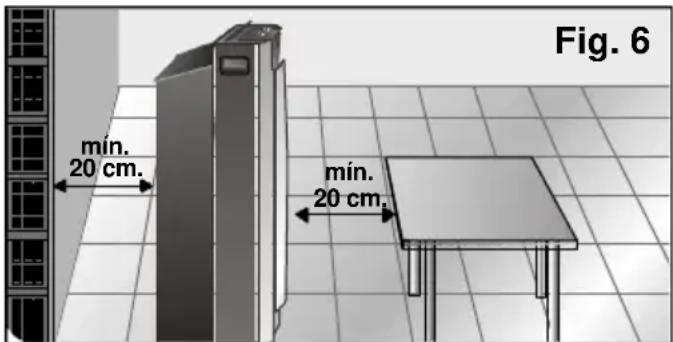

| Veiligheid | Minimale afstand van 20 cm tot oppervlakken; luchtinlaten/-uitlaten niet afdekken; loskoppelen voor reiniging |
| Repareerbaarheid | Reparatie door erkende technicus; gebruik originele Siemens-onderdelen |
Veelgestelde vragen - PA 19000 M SIEMENS
Gebruikersvragen over PA 19000 M SIEMENS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Airconditioner in PDF-formaat gratis! Vind uw handleiding PA 19000 M - SIEMENS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PA 19000 M van het merk SIEMENS.

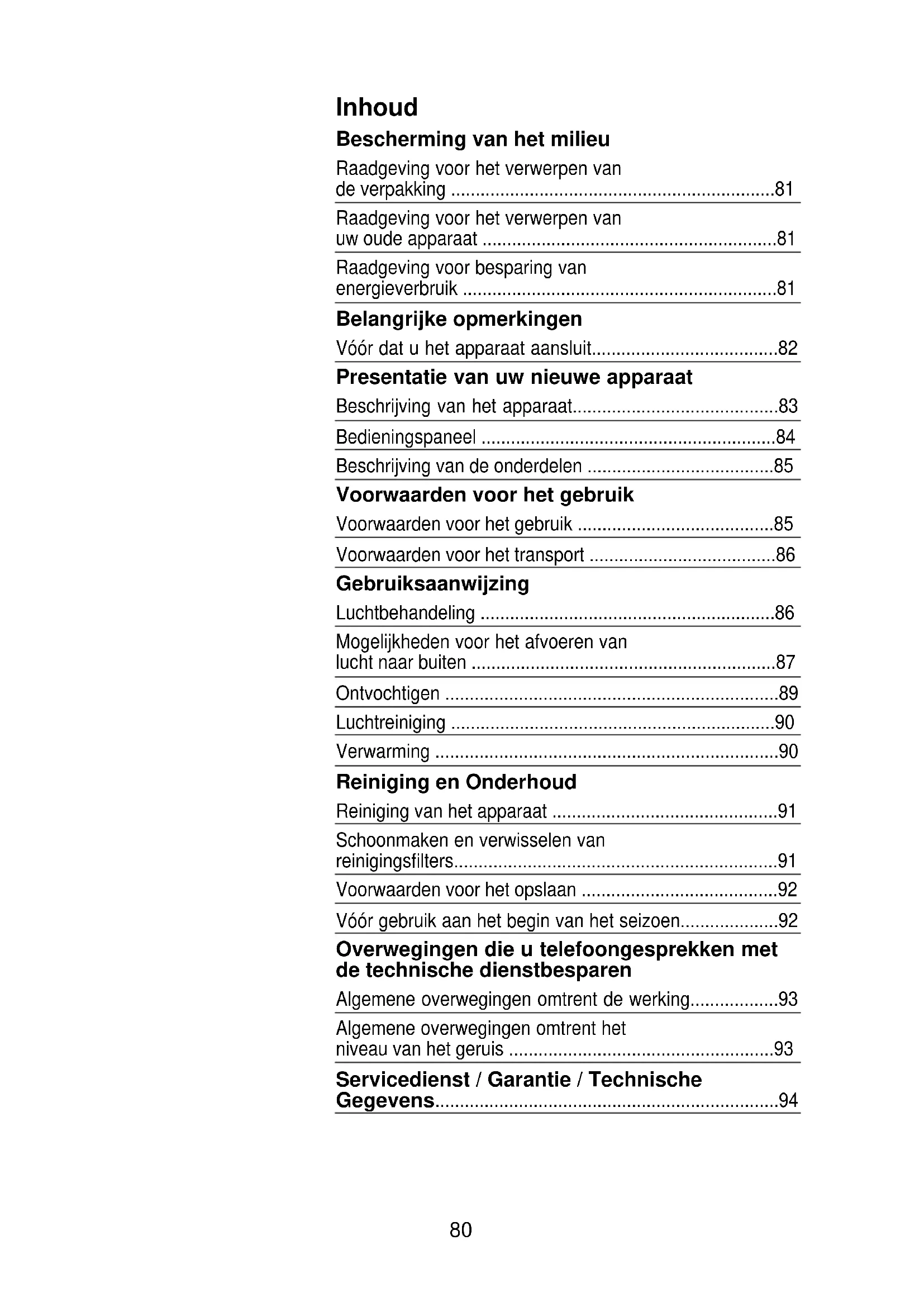

GEBRUIKSAANWIJZING PA 19000 M SIEMENS
Bescherming van het milieu
Raadgeving voor het verwerpen van de verpakking 81
Raadgeving voor het verwerpen van uw oude apparaat ....81
Raadgeving voor besparing van energieverbruik ....81
Belangrijke opmerkingen
Vóór dat u het apparaat aansluit....82
Presentatie van uw nieuwe apparaat
Beschrijving van het apparaat....83
Bedieningspaneel 84
Beschrijving van de onderdelen 85
Voorwaarden voor het gebruik
Voorwaarden voor het gebruik 85
Voorwaarden voor het transport 86
Gebruiksaanwijzing
Luchtbehandeling 86
Mogelijkheden voor het afvoeren van lucht naar buiten ....87
Ontvochtigen 89
Luchtreiniging 90
Verwarming 90
Reiniging en Onderhoud
Reiniging van het apparaat 91
Schoonmaken en verwisselen van reinigingsfilters....91

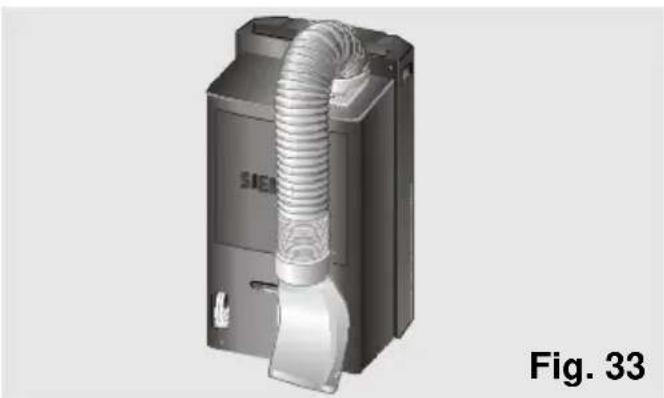

Voorwaarden voor het opslaan 92
Vóór gebruik aan het begin van het seizoen....92
Overwegingen die u telefoongesprekken met de technische dienstbesparen
Algemene overwegingen omtrent de werking....93
Algemene overwegingen omtrent het niveau van het geruis ....93
Servicedienst / Garantie / Technische Gegevens....94
Raadgeving voor het verwerpen van de verpakking
□ Ontzie het milieu bij het verwerpen van de verpakking van uw apparaat.
□ Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk (het karton wordt gemaakt van gebruikt papier) en kunnen geregenereerd worden.
□ Door recycleren van de verpakkingen, doet u mee aan een verminderd gebruik van grondstoffen en bovendien wordt zodoende het volume van de vuilnisstortplaatsen teruggebracht.
□ Werk op doeltreffende wijze mee aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze daarvoor naar de dichtst bijzijnde vuilnis ophaalplaats of, zo mogelijk, stuur de verpakking terug naar de leverancier die u de apparaat verkocht heeft.
Raadgeving voor het verwerpen van uw oude apparaat
□ Haal het snoer uit het stopcontact en snij het snoer in stukken.
□ De apparaten hebben materiaal dat men kan recycleren, behalve ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmosfeer kunnen verontreinigen. Werk doelmatig mee aan de milieubescherming door u ervan te verzekeren dat uw oude apparaat gesloopt wordt op een manier die het milieu ontziet. Breng het apparaat daarom naar een officiële opslagplaats of naar een plaats waar materiaal recyclet wordt (uw gemeentedienst kan u informeren over de dichtst bijzijnde opslagplaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht zijnde regels.
□ Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur
(waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.
Raadgevingen voor het sparen van energieverbruik
Gedurende het gebruik zal uw apparaat energie gaan verbruiken, hetgeen een milieu effect oplevert. Men moet proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen.
□ Zet het apparaat voor de luchtbehandeling af als u het niet nodig heeft.
□ Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energie.
□ Plaats het apparaat zo ver mogelijk verwijderd van mogelijke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht.
□ Zorg voor de juiste installatie van het apparaat. Bij air conditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschermen, rolluiken of gordijnen voor oppervlakten van glas.
□ Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreven worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimieren. In geval u gebruik maakt van
Bescherming van het milieu
onderdelen die het nodig maken dat u gaten boort in muren of ramen raden wij aan dat u deze zo veel mogelijk passend maakt en dat u de pakking afsluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht naar binnen of naar buiten stroomt door de gaten.
□ Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u aan de aanwijzingen voor het plaatsen van de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf "Mogelijkheden voor het afvoeren van lucht naar buiten")
□ Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis.
□ Bij de ontluchting van warme lucht in het geval van schuiframen, gebruikt u het beste het onderdeel dat voorkomt dat er warme lucht van buiten naar binnen stroomt, dit verbetert de doelmatigheid.
□ Verifieer dat de verbindingen tussen de ontluchtingsbuis en de moffen (uitlaatmof en verdeelmof) goed zijn. Zie "Mogelijkheden voor ontluchting naar buiten".
□ Controleer dat de diffuser zo geplaatst is dat het raam zo veel mogelijk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen.
□ Verzeker u ervan dat de toevoer en de afvoer van lucht niet verstopt zijn. Houdt deze schoon en vrij van vuil, stof en vreemde voorwerpen.
☐ Houdt de filters van het apparaat goed schoon en zorg ervoor dat deze goed geïnstalleerd zijn. (Zie "Reiniging en Onderhoud").
□ Laat het huis gedurende de zomer doortochten wanneer de buitenlucht op zijn fris is ('s morgens vroeg en gedurende de nacht).
Belangrijke opmerkingen
Voor het aansluiten van uw apparaat
□ Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatie, niet alleen omtrent het gebruik maar ook over de veiligheid en het onderhoud.
□ Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventueel nuttig zijn voor een andere gebruiker.
□ Zet nooit een beschadigd apparaat aan.
□ De montage en aansluiting van uw apparaat moeten overeenkomen met de van kracht zijnde normatief en de instructies voor de montage. Als men deze instructies niet volgt, loopt men het risico de garantie te verliezen.
□ Onze apparaten komen overeen met de vigerende veiligheidsnormen. Alleen gespecialiseerde competente vakmensen mogen de apparaten repareren. Het gaat om uw veiligheid.
□ Verzeker u ervan dat de dop voor de ontluchting goed vast zit, hij kan losgeraakt zijn tijdens het transport, Figuur 1.

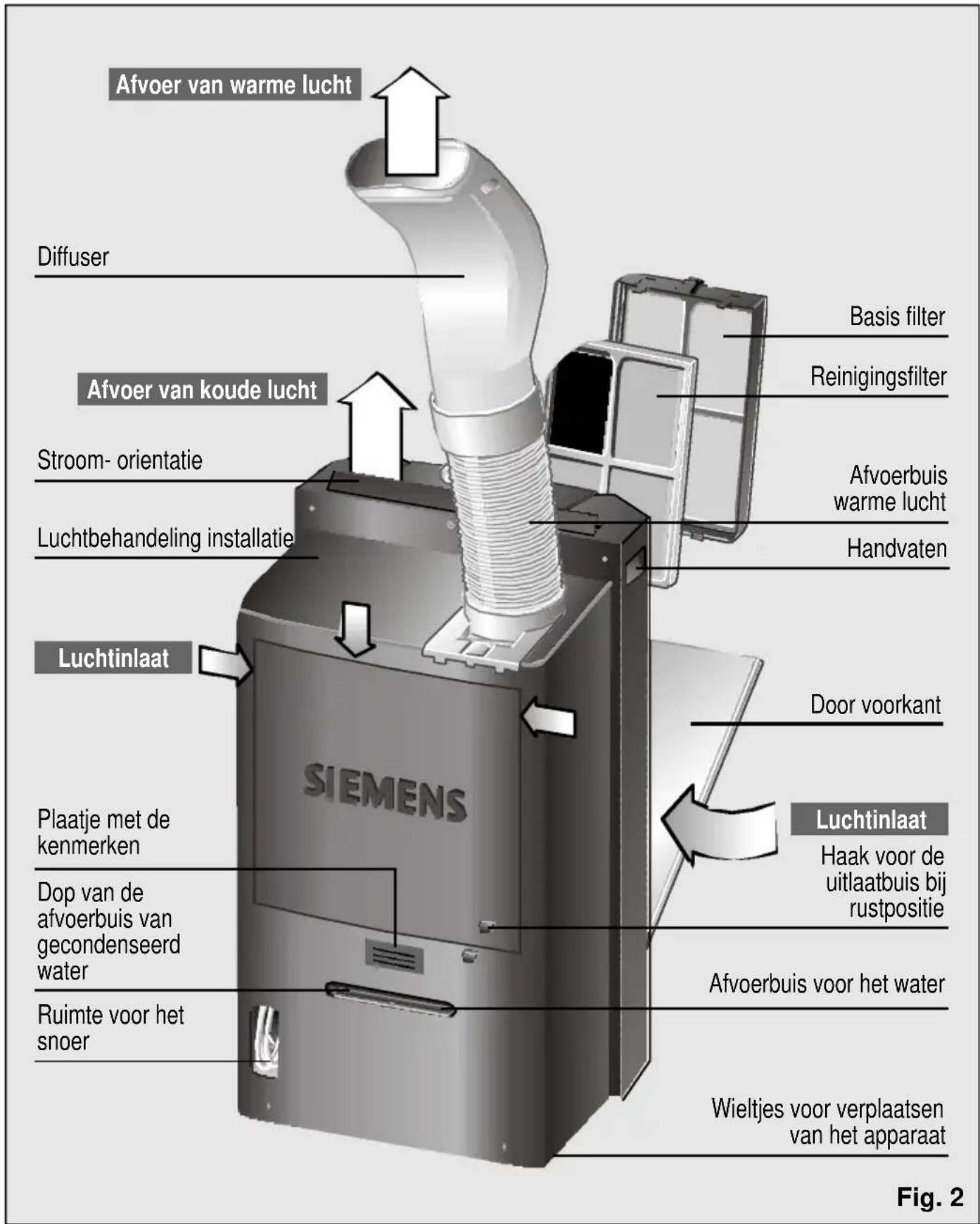

Beschrijving van het apparaat
Presentatie van uw nieuwe apparaat

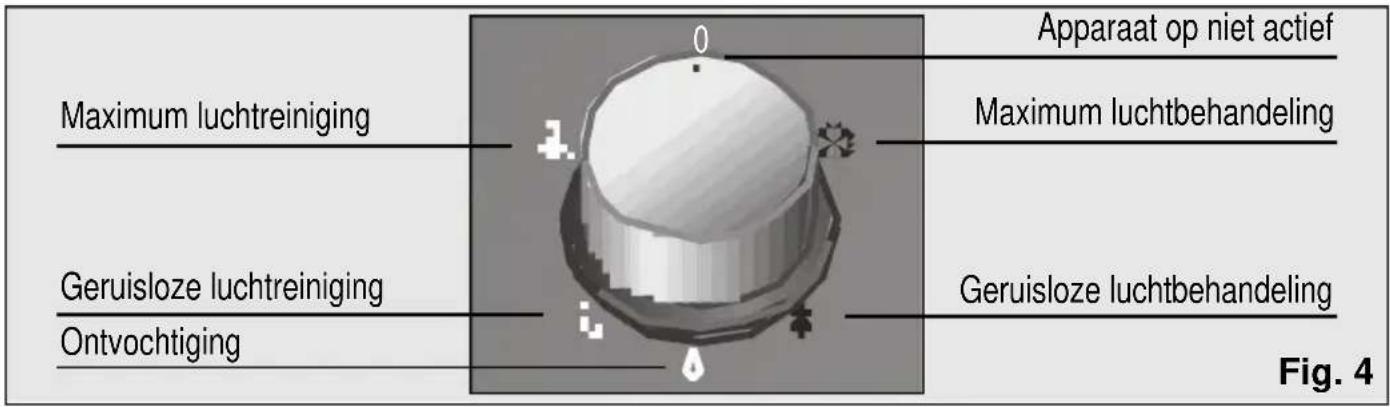

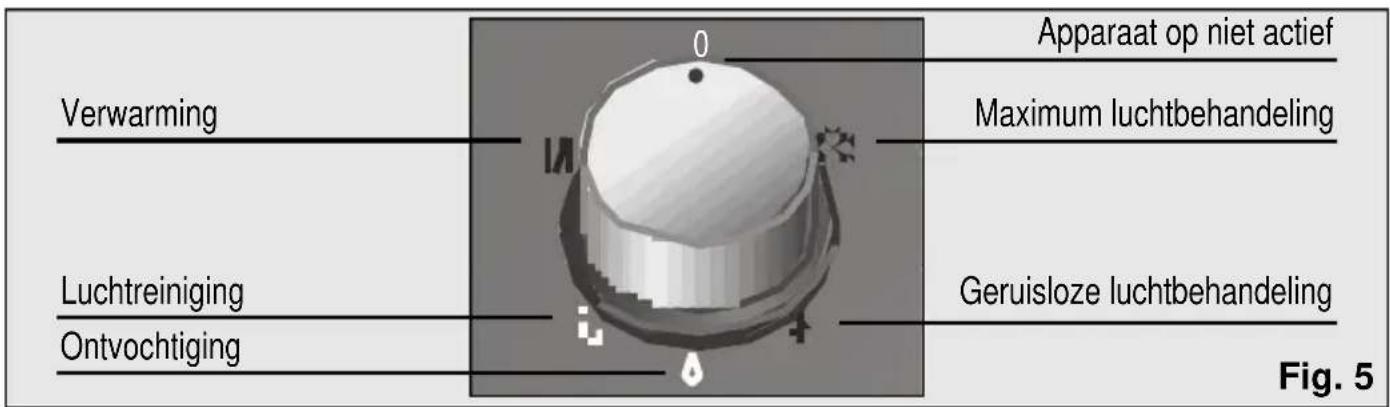

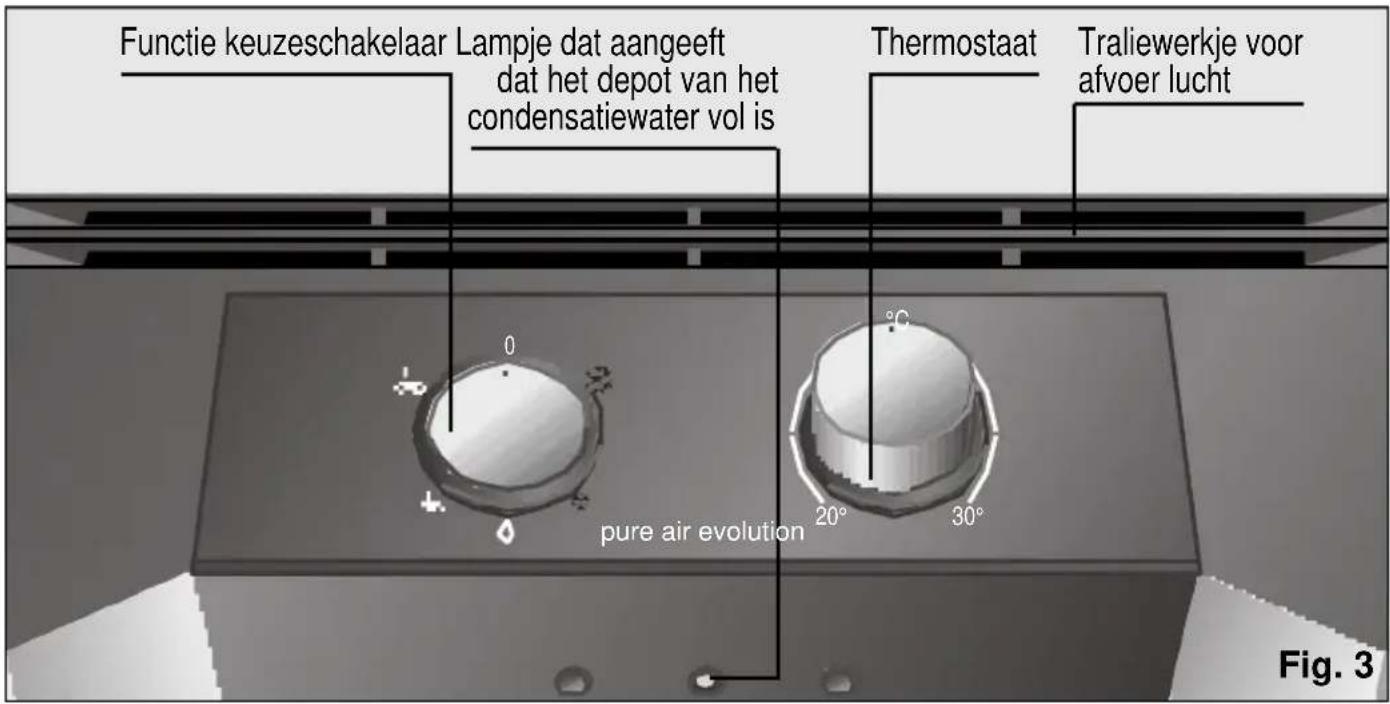

Bedieningspaneel
Model PA19000M
Model PA18100M
Beschrijving van de onderdelen
| Zuignap | Basis Reinigings Dubbel Muurschuif Gleuffilter filter actief Raamschuif balkonfilterArt. No: Art. No: Art. No:PA10000Z PA11000Z 475075 | |||||
| PA19000M | √ | √ | √ | ● | ● | ★ |
| PA18100M | √ | √ | √ | ● | ● | ★ |
| Afmetingenongeveermin / max(lang xbreed) cm. | ∅muur10,5 70x10/205x10 | |||||
√ Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd.
- Optionele onderdelen: Deze onderdelen kunt u kopen bij de officiële dienst van het merk of bij de geautoriseerde leveranciers.
* Optionele onderdelen: Deze onderdelen kunt u alleen bij de officiële dienst van het merk kopen.
Gebruiksvoorwaarden
Gebruiksvoorwaarden
□ Dit huishoudelijk apparaat moet op 220/240 V en 50 Hz aangesloten worden, met een stekker die geaard is.
□ Bescherming door middel van een langzaam werkende zekering van 10 A.
In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zijn, een sectie hebben van tenminste 1,5 mm ^2 per klem en het mag niet langer zijn dan 25 m.
□ Het snoer dat op het net aangesloten wordt beschikt over een opbergplaats aan de achterkant van het apparaat. Zie Fig. 2.
□ Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat niet.
□ Voor de veiligheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig. 6.
Mocht het om de een of andere reden nodig zijn het elektrische aansluitingsnoer te vervangen door een nieuw snoer, mag dit alleen door geautoriseerd personeel van de Officiële Technische Dienst gedaan worden.
Gebruiksvoorwaarden
Als het apparaat afgezet wordt en weer opnieuw aangezet wordt, zal de compressor na ongeveer drie minuten weer op gang komen. Deze tijd is nodig om de goede werking ervan de garanderen. Vermijd direct contact met de lucht die via de afvoerbuis uitgeblazen wordt.
Voorwaarden voor het transport
Het apparaat beschikt over wieltjes voor het gemakkelijk verplaatsen ervan. Mocht het nodig zijn dan kunt u het apparaat doen hellen om het verplaatsen zo gemakkelijker te maken. In zo'n geval is het aan te raden tenminste een uur te wachten voor u het apparaat weer opnieuw aanzet.

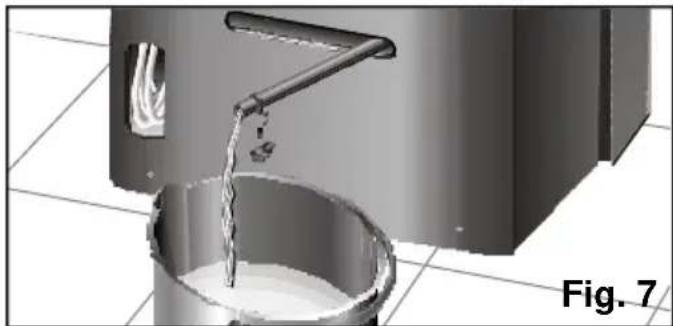

□ Voor u het apparaat verplaatst, moet het condensatiewater dat zich in het interne depot bevindt verwijderd worden, door de afvoerbuis uit zijn houder te halen en de dop, Fig. 7, te demonteren, om het water te lozen. Als het depot leeg is, moet u niet vergeten de dop weer op zijn plaats en de buis in de houder terug te zetten.
Gebruiksaanwijzingen
Luchtbehandeling
Het apparaat reinigt, ontvocht en koelt tegelijkertijd de lucht in de ruimte waar het staat en schept zo een aangenaam klimaat.
□ Sluit het apparaat aan op het elektrische net.
□ Leid de afvoerbuis van warme lucht naar buiten. Om te veel lawaai en verlies van doelmatigheid te voorkomen is het volstrekt nodig dat de afvoerbuis van de lucht zo geplaatst wordt als beschreven staat in Fig. 14. Zie paragraaf "Mogelijkheden voor het afvoeren van lucht naar buiten".

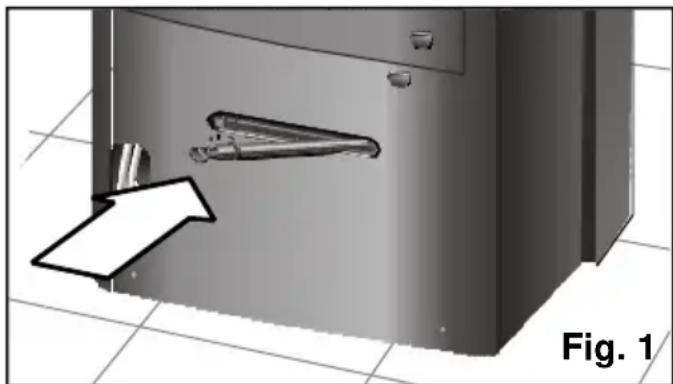

□ Verzeker u ervan dat de dop, Fig. 1, op de afvoerbuis van het water zit, om te voorkomen dat het water naar buiten vloeit en zodoende de steunoppervlakte nat maakt.
□ Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA18100M is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming.

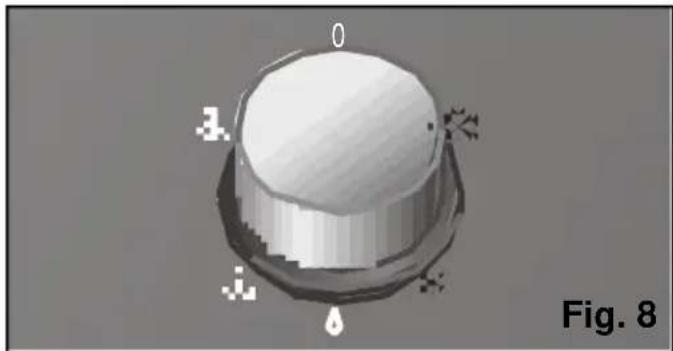

□ Kies de maximale of de geluidloze funcite van de luchtbehandeling, Fig. 8. (de functie geluidloze koeling vermindert de luchtmassa ✗ van ✗ het apparaat).

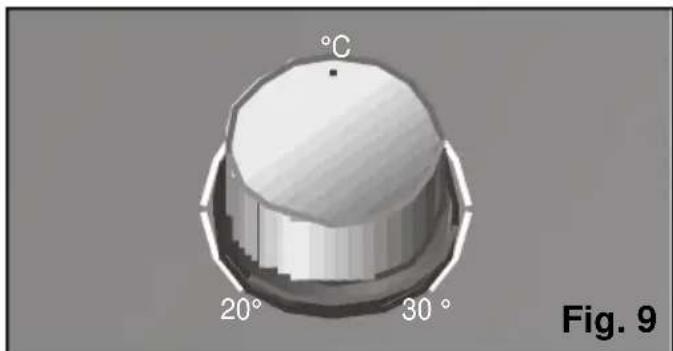

□ Zet de thermostaat op de gewenste temperatuur, Fig. 9. Als het apparaat automatisch afslaat door de thermostaat, moet u wachten totdat de temperatuur in de omgeving 2-3° C stijgt, voordat het apparaat weer gaat werken.
Gebruiksaanwijzingen
Tijdens de luchtbehandeling, verdampt een gedeelte van het condensatie water automatisch en wordt samen met de afgevoerde lucht naar buiten afgevoerd door de afvoerbuis van warme lucht.
Als de vochtigheidsgraad erg hoog is, zal het apparaat condensatie water opslaan in het interne depot. Als dit een bepaald niveau bereikt, gaat het lampje, Fig. 3, dat aangeeft dat het depot vol loopt, branden en dit moet dan geleegd worden. In dat geval koelt het apparaat niet meer, zoals uitgelegd is in "Voorwaarden van het transport", Fig. 7.
□ Aangeraden wordt het apparaat af te zetten gedurende het legen van het waterdepot.
Let op!
Wij herinneren u er aan dat als het apparaat afgezet is, u ongeveer 3 minuten moet wachten totdat de compressor weer gaat werken. Dit is de tijd die nodig is om de juiste werking van het apparaat te garanderen.
Mogelijkheden voor het afvoeren van de lucht naar buiten

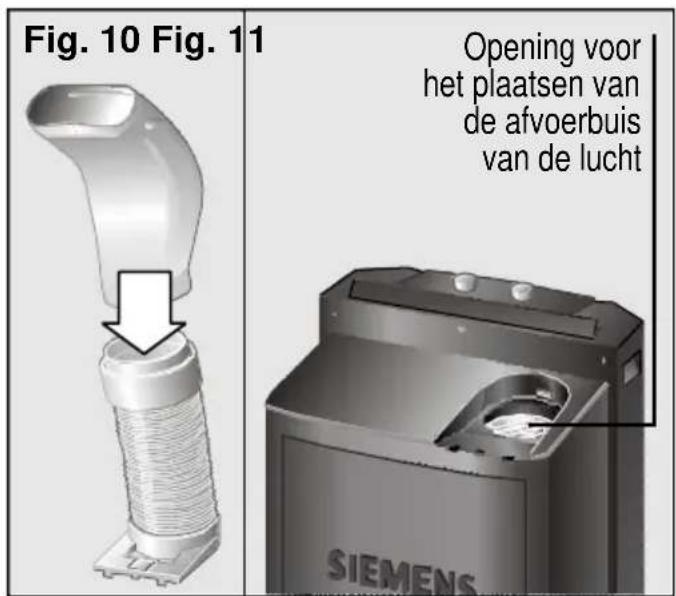

Plaatsing van de afvoerbuis van de lucht en onderdelen van het apparaat.

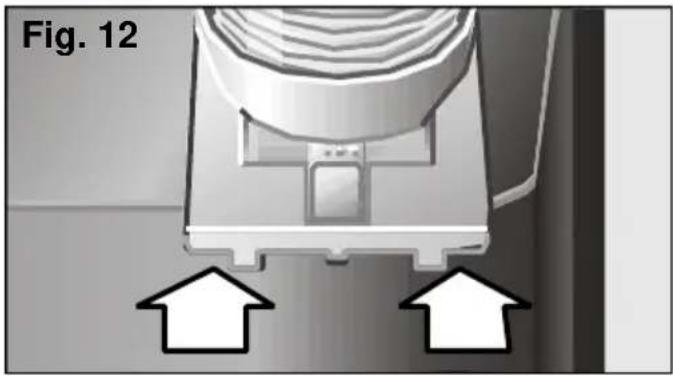

Plaats de afvoerbuis van de lucht in de opening die zich aan de achterkant boven van het apparaat bevindt, Fig. 11.

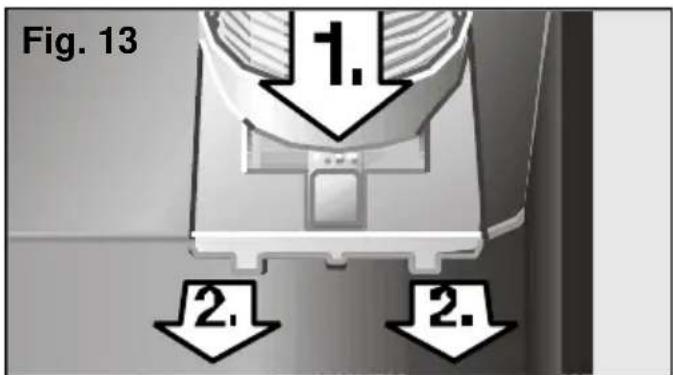

U moet het mofje in de opening laten glijden zodat de afvoerbuis precies in de daarvoor bedoelde opening blijft zitten. (zoals de pijltjes in Figuur 12 laten zien).
Als de afvoerset eenmaal op het apparaat aangebracht is, wordt ook de diffuser aangesloten, Fig. 10. Om de hele set van het apparaat te verwijderen, drukt men op het tongetje "Push" (Figuur 13, 1.) en laat dit naar buiten glijden, (Figuur 13, 2.).
Mobiele installatie

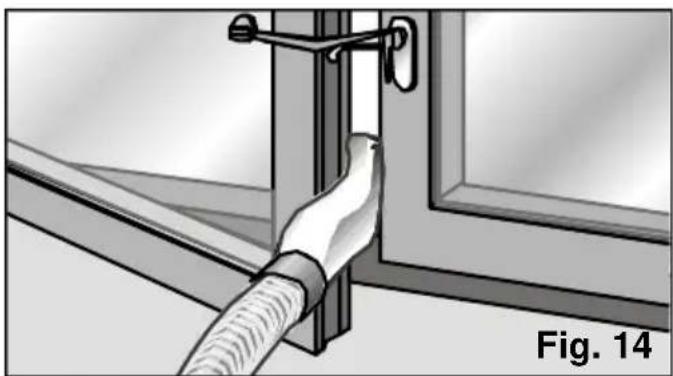

□ Open het raam een stukje en plaats de diffuser tussen de raampost en het kozijn.
□ Sluit het raam zo goed mogelijk en zet het vast met de geleverde zuignap, Fig. 14.
Gebruiksaanwijzingen

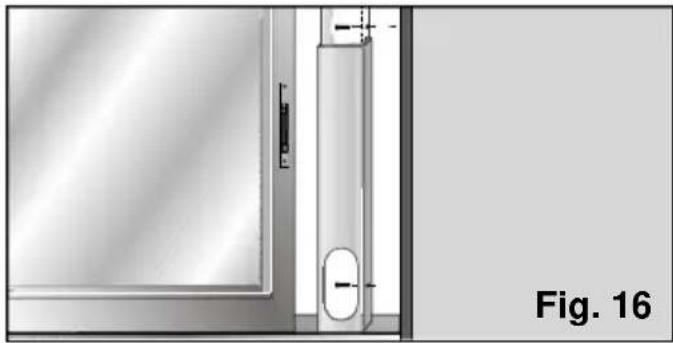

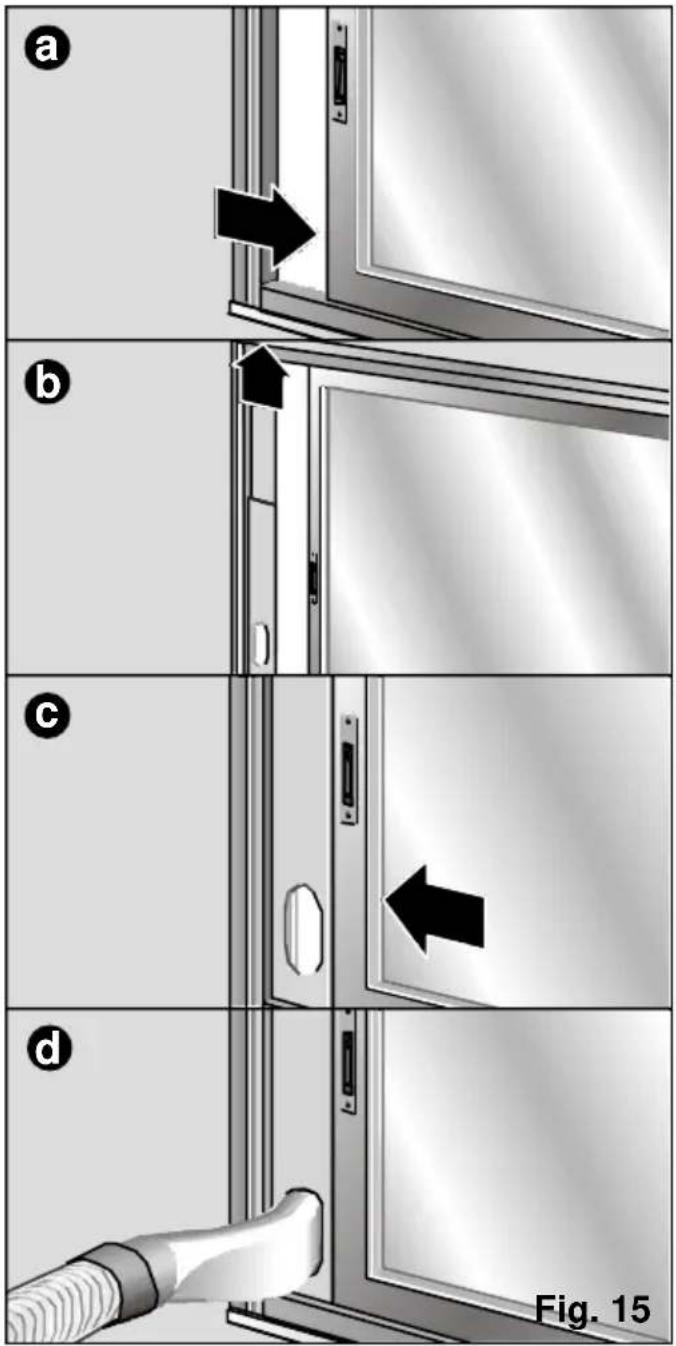

- U kunt hiervoor ook het installatie onderdeel gleuf raam / balkon gebruiken. (Zie "Beschrijving van de onderdelen") Fig. 15 : a, b, c, d. Dit is zowel op horizontale als op verticale ramen en op balkons te gebruiken.
- Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vast zetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Fig. 16.
De vaste installatie wordt gedaan met behulp van het onderdeel muurschuif / raamschuif. Zie "Beschrijving van de onderdelen".

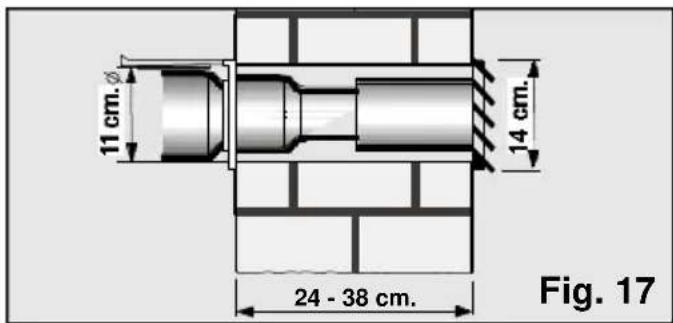

□ Om de warme lucht af te voeren via de muur moet u een opening in de muur maken voor het plaatsen van de muurschuif, Fig. 17.
□ Verwijder de diffuser en sluit de afvoerbuis van de lucht aan op het onderdeel.

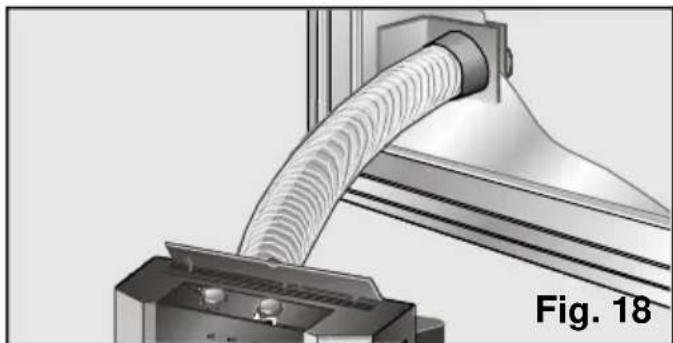

In het geval dat het gaat om een vaste installatie via een raam, gebruikt men alleen het transparante eindstuk van het onderdeel en moet er in het glas een opening gemaakt worden van 10,5 cm, Fig. 18.
Maak de afvoerbuis van de warme lucht niet onnodig lang (grootste lengte 140 cm).
Gebruiksaanwijzingen

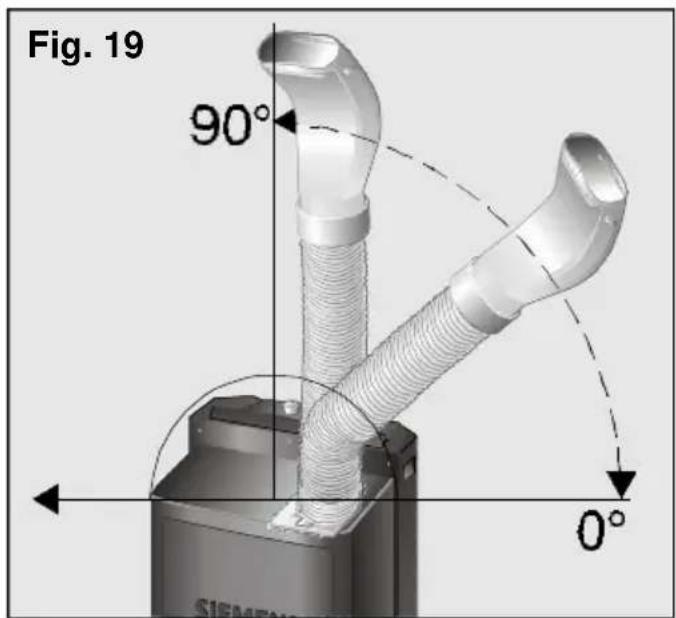

Bij het plaatsen van de buis moet men kromme bochten voorkomen. Als men dit niet doet, wordt de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een vermindering van het koelpotentieel en het rendement van het apparaat zou opleveren.
Om de maximale koeling en het laagste geluidsniveau de halen moeten wij u aanraden de afvoerbuis hoger te plaatsen dan de totale hoogte van het apparaat. Fig. 19.
Ontvochtiging
Op de positie ^ vermindert het apparaat de vochtigheidsgraad van het milieu en reinigt de lucht.

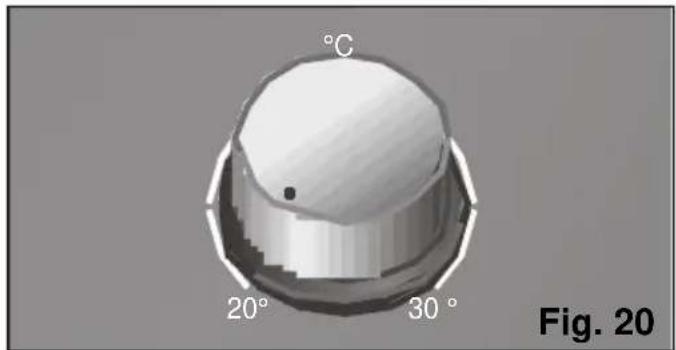

□ Zet de thermostaat op de positie laagste temperatuu, Fig. 20.

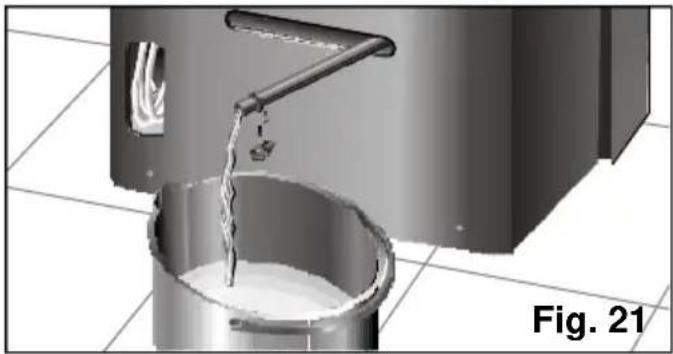

□ Plaats een bakje bij het einde van de buis en verwijder de dop om het condensatie water op te kunnen vangen, Fig. 21.

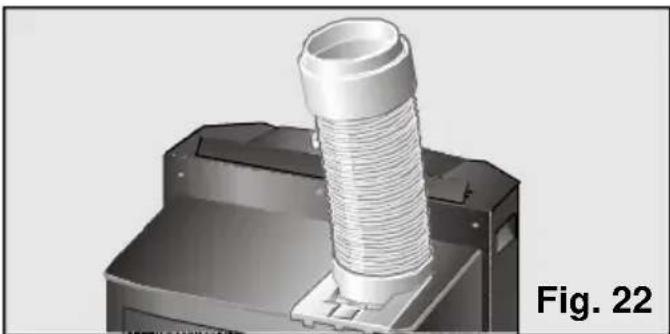

□ Verwijder de diffuser en zet de afvoerbuis van de lucht op de in Figuur 22 aangegeven positie.
□ Mocht u dit wensen dan kunt u ook de afvoerbuis geheel demonteren.

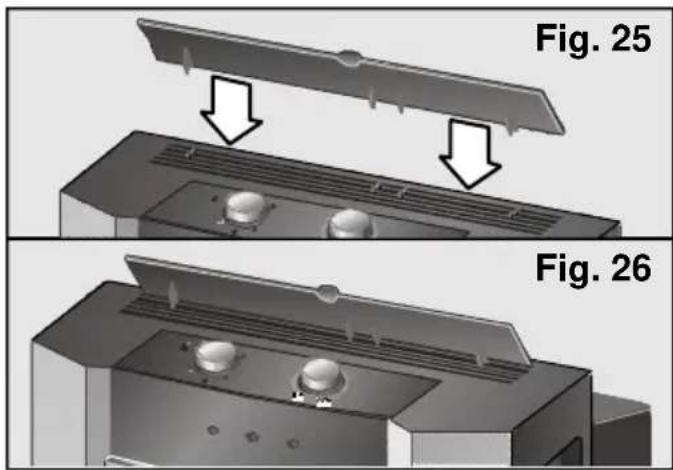

□ Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA18100M is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming.

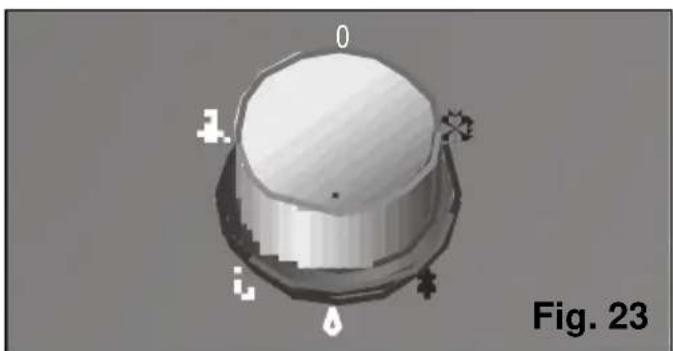

☐ O Kies de ontvochtigingsfunctie, op de functie keuzeschakelaar, Fig. 23.
De hoeveelheid water die u door ontvochtiging verkrijgt mag maar hoogstens tot 36 liter per 24 uur oplopen, afhankelijk van de condities van de omgeving. Zie het hoofdstuk "Technische gegevens".
Bij het veranderen van functie mag u niet vergeten de dop op de lozingsbui van het water te plaatsen. Mocht u dit vergeten dan zal het water uit het apparaat vloeen als dit gaat werken.
Houdt altijd rekening met het feit dat de temperatuur van de omgeving 18°C. of hoger moet zijn voor het functioneren van het apparaat.
Luchtreiniging
Bij deze functie circuleert de lucht weer naar het interieur van de kamer, (ventilatie) en de lucht gaat dan door een reinigingsfilter.
Het apparaat beschikt over een basis filter en een reinigingsfilter om het volgende te voorkomen:
- Stuifmeel, bacteriën en stof.
□ Plaats de afvoerbuis van de lucht op dezelfde positie als bij de ontvochtiging.
□ Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA18100M is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming.

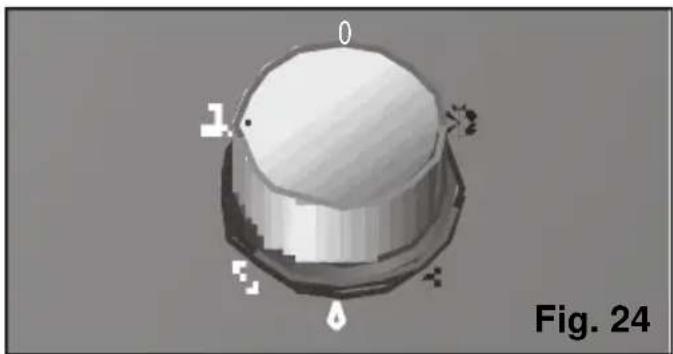

□ Kies de snelheid voor de reiniging: maximaal ✗ of ✗ geruisloos, Fig. 24.
In de gevallen en bij de modellen die de optionele filters hebben raden wij u aan deze te installeren onafhankelijk van de gekozen functie, koeling, ontvochtiging of reiniging van de lucht. Zo krijgt u een verhoogde reinigende doelmatigheid.
Op de positie »verwarmt het apparaat de lucht in de kamer tot de door de gebruiker gewenste temperatuur bereikt is, terwijl tegelijker tijd de lucht in de kamer gereinigd wordt.
□ Sluit het apparaat aan op het elektrische net.
□ Plaats de afvoerbuis van de lucht op dezelfde manier als bij de functie ontvochtiging.
In de modellen PA18100M is deze luchtoriëntatie niet in het apparaat geïnstalleerd. Om de luchtstroom beter de verdelen wordt door de fabrikant aangeraden deze eerst de installeren. Op de bijgevoegde figuren ziet u hoe de luchtoriëntatie geïnstalleerd moet worden.

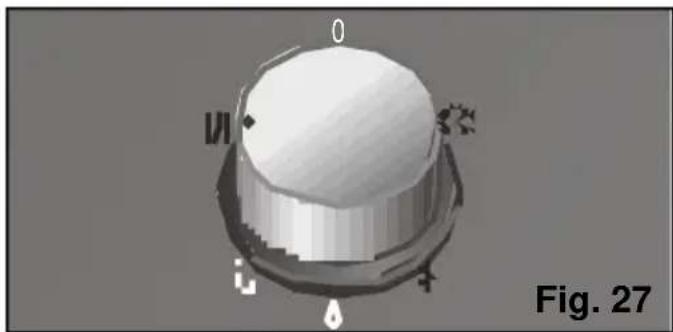

□ Kies de functie verwarming. Fig. 27.
□ Zet de thermostaat op de gewenste temperatuur. Zodra deze temperatuur bereikt is slaat het apparaat automatisch af en het zal weer gaan werken als de temperatuur 2-3°C. gedaald is.
Let op!
Bedek de inlaat en uitlaat van uw apparaat nooit!
Reiniging van het apparaat
□ Voor de veiligheid raden wij u aan het snoer van het apparaat uit het stopcontact te halen, voordat u het apparaat gaat schoonmaken.
□ U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel.
□ Gebruik nooit heet water (warmer dan 40°C), bleekmiddel, benzine, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt.
□ Maak het apparaat niet met een waterslang schoon.
Schoonmaken en verwisselen van de reinigingsfilters

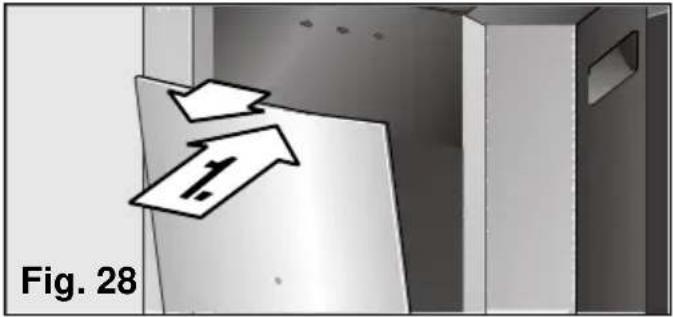

Om de reinigingsfilter te kunnen vervangen moet de voordeur van het apparaat geopend worden (u hoeft de deur niet te verwijderen), het is voldoende deze zachtjes naar voren de duwen. De deur gaat open tot aan een veiligheidslimiet zonder te vallen, Fig. 28.

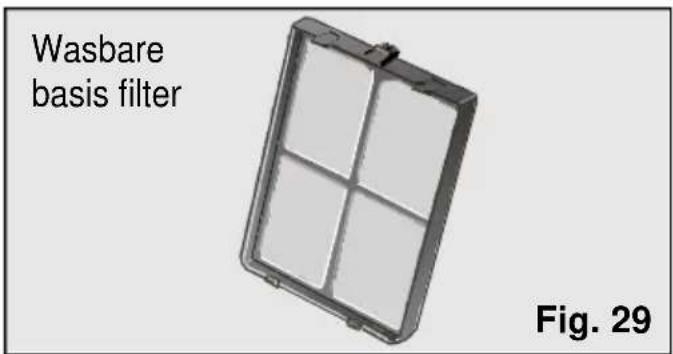

Alle modellen beschikken over een basis filter die na verloop van tijd gereinigd moet worden, Fig. 29. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter uit de houder te halen, Fig. 30. U wast de filter met stromend water, droogt de filter en zet hem weer op zijn plaats terug.
Deze modellen beschikken ook over een reinigingsfilter die binnen in de basis filter geplaatst is.
Om doelmatig te blijven moet u de reinigingsfilter elk jaar vervangen.
(Deze onderdelen kunt u kopen bij de Officiële Technische Dienst van de fabrikant of bij de geautoriseerde leveranciers) Zie de paragraaf over "Beschrijving van de onderdelen"
Installeren van de reinigingsfilter
□ Haal de basis filter uit het apparaat, Fig. 30.

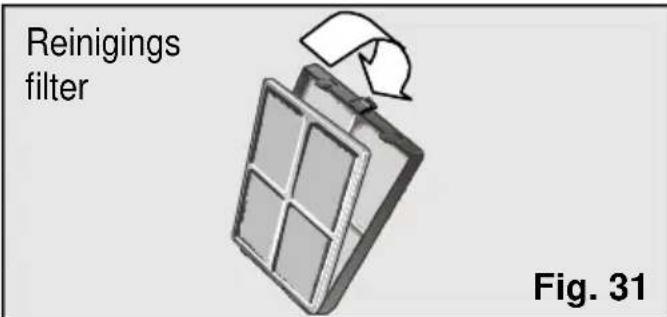

□ Plaats de reinigingsfilter in de basis filter zoals te zien is op Figuur 31.
□ Installeer deze set in het apparaat waarbij de onderste veertjes overeen moeten komen met de openingen die zich aan de voorkant van de behuizing van het apparaat bevinden terwijl u drukt op de bovenste clip tot u "click" hoort, hetgeen betekent dat het geheel goed op plaats zit.
□ Sluiten van de voordeur van het apparaat.
□ Plaats alleen een set filters op de steun om het koelingpotentieel te bewaren.

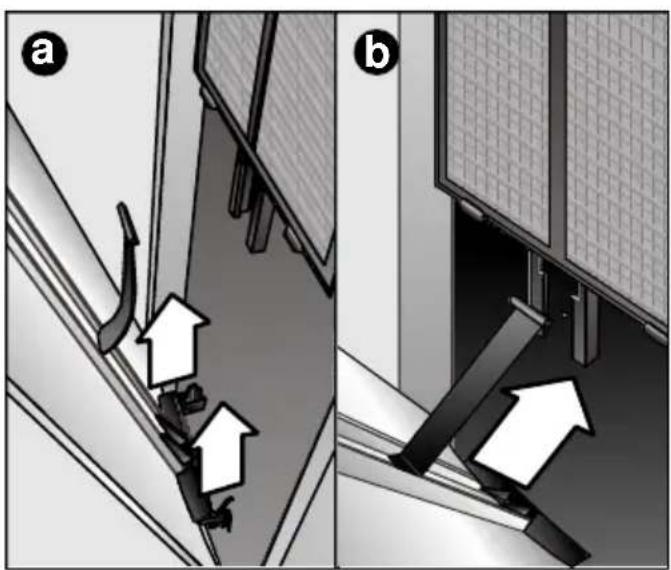

Opmerking
Om te voorkomen dat de voordeur van het apparaat kan vallen en zo lichamelijke en of materiële schade kan opleveren, beschikken deze modellen over een
zekerheidslimiet die het openen van de deur tot aan deze limiet beperkt. Om het schoonmaken of verwisselen van de filters gemakkelijker te maken, bestaat ook de mogelijkheid de deur van het apparaat te verwijderen (u moet dan flink de deur naar u toe trekken). In dit geval, of wanneer om een andere reden de deur van de juiste plaats verwijderd is, moet u het volgende doen om het deurtje weer goed op zijn plaats te krijgen:
1° Til de deur op totdat u hem losmaakt van de steunen aan de onderkant, (Fig. 32: a).
2° Plaats de plastic clip in de gleuf aan de voorkant van het apparaat (in de vorm van een T) en laat deze naar beneden glijden tot aan de veiligheidslimiet, (Fig. 32: b).
3° Plaats de veertjes die zich aan de onderkant van de deur bevinden in de daarvoor bestemde opening aan de voorkant van het apparaat, doe dat voorzichtig om te voorkomen dat de plastic clip die u al op zijn plaats gezet heeft weer los laat, (Fig. 32: c).
Als u alle vorige punten gevolgd heeft, verzeker u er dan van dat de deur goed vast zit en niet valt als u hem weer open doet. (De deur gaat open tot aan de veiligheidslimiet). Mocht dit niet het geval zijn, volg dan opnieuw de punten 1° en 2°.
Voorwaarden voor het opslaan
Aan het einde van elk seizoen, en om te voorkomen dat het apparaat te veel ruimte in beslag zou nemen, moet u de ontluchtingsbuis op de positie rust plaatsen.
□ Hiervoor buigt u de buis naar de achterkant van het apparaat en maakt deze vast aan de diffusie haak, Fig. 33 en 34.
Voor het in gebruik stellen aan het begin van het seizoen
□ Maak de luchtfilter schoon.
□ Daarna maakt u zo nodig de bedekking en het traliewerk schoon.
Algemene werkingscondities
Wat te doen als ? ...
... het apparaat niet werkt ...
□ Verzeker u ervan dat de stekker in het stopcontact zit.
□ Verifieer dat de functie keuzeschakelaar niet op niet actief staat ●.
□ Ga na of er elektriciteit is en of de stop niet doorgeslagen is.
□ Stel de thermostaat af op een lagere temperatuur.
... het apparaat werkt niet en het lampje dat aangeeft dat het depot van het condensatie water vol is brandt ...
□ Plaats het apparaat op een platte oppervlakte. Als het lampje blijft branden, leeg dan het interne water depot van het apparaat. (Zie de instructies bij luchtbehandeling)
... het apparaat koelt de lucht niet voldoende ...
□ Controleer of de verbindingen van de afvoerbuis van de warme lucht goed zijn.
□ Verzeker u er van dat de baan van de luchtinlaatbuis niet te krom is en dat de buis niet langer is dan 140 cm.
□ Controleer of de dop van de afvoerbuis van het water goed op de buis zit.
□ Installeer de zuignap zodat de opening in het raam zo klein mogelijk is.
□ Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen.
... u water op het traliewerk van het bedieningspaneel ziet of op de plaats waar de basis filter geplaatst is ...
□ Maakt u zich daarom geen zorgen, dit is het gevolg van de normale werking van het apparaat.
Algemene overwegingen omtrent het geluidsniveau
... het apparaat maakt te veel lawaai ...
Wij onderscheiden twee soorten geluiden, het geluid dat een gevolg is van de normale werking van het apparaat en dit is gemakkelijk op te lossen. Hierop volgt de beschrijving van enkele van die mogelijke geluiden om deze beter te vast te stellen.
Heel normale geluiden
□ Als u een regelmatig terugkerend borrelend geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren.
□ Als u een geluid hoort dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men niet vermijden.
□ Als u een fluitend geluid hoort, hebben wij te maken met het geluid dat geproduceerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werk gesteld wordt.
☐ Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geproduceerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werking of buiten werking gezet wordt.
Geluiden die gemakkelijk opgelost kunnen worden
□ Verzeker u ervan dat de luchtafvoerbuis en ook de verdeel mof en de uitlaatmof de goed aan het apparaat vastgemaakt zijn.
□ Controleer of de in- en uitlaat van de lucht in het apparaat vrij gehouden zijn van hindernissen.
□ Verifieer dat het apparaat niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen lucht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen.
Elke willekeurige andere reparatie moet uitgevoerd worden door een gespecialiseerde vakman. Neem daarvoor contact op met de geautoriseerde leverancier, met de klantendienst of met onze Technische Dienst van de Fabrikant.
Servicedienst
Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." niet functioneert, dan staat de Servicedienst tot uw beschikking.
Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat, Fig. 2.
Garantie
Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.
Technische gegevens
| Model PA19000M PA18100M | ||
| Energieverbruik bij max. potentieel (W)* 975 975 | ||
| Koelvermogen (W)* 1900 1800 | ||
| Ontvochtingsvermogen (l./dag) 36 36 | ||
| Potentieel bij verwarming (W) – 1800 | ||
| Smeltzekering (A) 10 10 | ||
| Energetische doelmatigheid (letter) D D | ||
| Rang van werking | ||
| - Koeling (min./max. °C) | 20 – 35 | 20 – 35 |
| - Ontvochtiging (min./max. °C) | 18 – 35 | 18 – 35 |
| (*) Volgens norm EN14511 | ||
