| Terméktípus | Mobil egyblokk légkondicionáló |
| Márka | Siemens |
| Modell | PA 19000 M |
| Hűtési teljesítmény | 1900 W (EN14511 szerint) |
| Páramentesítési kapacitás | 36 L/nap |
| Fő funkciók | Légkondicionálás (maximális és csendes), páramentesítés, levegőtisztítás |
| Elektromos táplálás | 220-240 V, 50 Hz, földelt csatlakozó |
| Maximális fogyasztás | 975 W |
| Ajánlott biztosíték | 10 A lassú működésű |
| Energiahatékonysági osztály | D |
| Üzemi környezeti hőmérséklet (légkondicionálás) | 20 °C - 35 °C |
| Üzemi környezeti hőmérséklet (páramentesítés) | 18 °C - 35 °C |
| Szűrő típusa | Mosható alapszűrő + tisztítószűrő (évente cserélni) |
| Tartozékok | Levegőkivezető cső, diffúzor, tapadókorong |
| Opcionális tartozékok | Ablak/erkély tolókaros készlet (PA11000Z), faláttörő készlet (PA10000Z) |
| Normál zajszint | Működési zajok: szivattyú, kompresszor, hűtőközeg (normál) |
| Szokásos karbantartás | Az alapszűrőt rendszeresen tisztítsa tiszta vízzel |
| Szezon végi tárolás | Hajtsa hátra a csövet és rögzítse a horoggal |

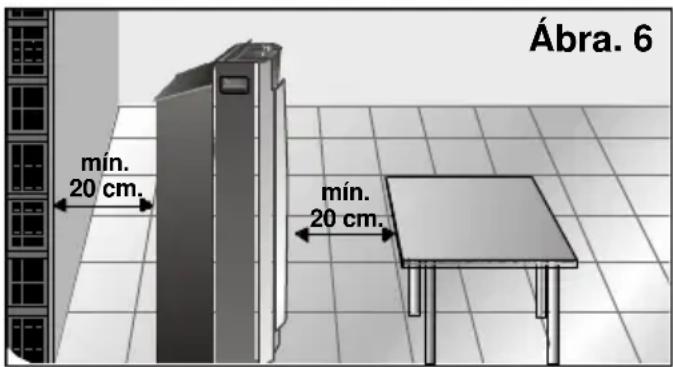

| Biztonság | Felületektől legalább 20 cm távolság; ne takarja el a levegő be-/kimeneteket; tisztítás előtt húzza ki a csatlakozót |
| Javíthatóság | Javítás hivatalos szerviz által; használjon eredeti Siemens alkatrészeket |
Gyakran ismételt kérdések - PA 19000 M SIEMENS
Felhasználói kérdések a következőről PA 19000 M SIEMENS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Légkondicionáló PDF formátumban ingyenesen! Találja meg kézikönyvét PA 19000 M - SIEMENS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PA 19000 M márka SIEMENS.
HASZNÁLATI ÚTMUTATÓ PA 19000 M SIEMENS
Környezetünk megóvása
Tanácsok a készülék csomagolásának
az eltávolítására ....141
Tanácsok a régi készülékének
az eltávolítására ....141
Energia takarékossági tanácsok 141
Fontos megjegyzések
A készülék üzembe helyezése elát 142
Az új készülék bemutatása
A készülék leírása 143
Szabályzó gombok ....144
Tartozékok leírása ....145
Használati feltételek
Használati feltételek 145
Szállítási feltételek....146
Használati útmutató
A légkondicionálás....146
A készülékbői kiáramló leveg élvezetése ....147
A készülék lecsapódott vizének az elvezetése .....149
A levegtisztítása ....150
Melegítés....151
A készülék tisztítása és karbantartása
A készülék tisztítása 152
A tisztító szű & cseréje és megtisztítása ....152
Tárolási útmutató....153
Mielött újra bekapcsolná az évad elején....153
A szervíz szolgálat kihívása eláti tanácsok
Általános megjegyzések a készülék működtetéséhez ..154
Általános megjegyzések a készülék zaj szintjével kapcsolatosan ....154
Szervíz szolgálat / Garanzia / Műszaki adatok 155
Tanácsok a készülék csomagolásának az eltávolítására
□ Vigyázzon környezete tisztaságára a készülék csomagolásának az eltávolításakor
□ Abiztonságos szállítás érdekében termékeink gondosan be vannak csomagolva. Kizárólag környezetbarát csomagolószert használunk. (A csomagolásra használt karton csak újra hasznosított papírból készülnek)
□ Acsomagolószer újra hasznosítása során egyrészt kevesebb nyersanyagot használunk fel miközben csökkentjük a keletkezett hulladék mennyiségét.
□ Járuljon hozzá Ön is aktívan a környezetének megóvásában a készülék csomagolószerének megfeleb eltávolításával. Juttassa vissza készüléke csomagoló anyagát a polgármesteri hivatal által kijelölt Önhöz legközelebb eső gyjihélyre vagy amennyiben módja van rá juttassa vissza készüléke csomagoló anyagát abba az üzletbe ahol a készüléket vásárolta.
Tanácsok a régi készülékének az eltávolítására
□ Távolítsa el a csatlakozó dugót az elektromos dugaszoló aljzatból és vágja el a csatlakozó kábelt.
□ Akészülék egyes részei újra hasznosíthatók így újra lehet alkalmazni azokat, míg más részei a környzetre káros elemeket tartalmaznak (így például nehéz fémeket, húto folyadékot), amelyek károsítják a talaj- és a levegűtisztaságát. Járuljon Ön is aktívan környezete tisztaságának megőrzéséhez oly módon, hogy az efőrásoknak megfelelően semmisíti meg korábbi készülékét. Juttassa el készülékét az erre a célra szakosodott szervnek (a polgármesteri hivatal tudatja Önnek az Önhöz legközelebb eső begyű pontot). Készülékének húdolyadékát a környezetvédelmi tanácsok betartásával semmisítse meg.
□ Ez a készülék az elhasznált villamossági és elektronikai készülékeköl szóló 2002/96/EK irányelvnek megfeleő jelölést kapott.
Ez az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-szerte érvényes kereteit határozza meg.
Energia takarékossági tanácsok
Amikor készüléke be kapcsolt állapotban van, értelem szerüen áramot fogyaszt, amely hatással van a környzetre. Törekedjünk arra, hogy minél gazdaságosabban alkalmazzuk készülékünket és takarékkoskodjunk az energiával.
□ Kapcsolja ki a légkondicionáló készülékét amikor nem használja.
□ Megfeleben válassza ki a beállítani kivánt hőmérsékletet, hiszen minél alacsonyabb hőmérsékletet kíván elérni annál nagyobb fogyasztással kell számolni.
☐ Helyezze készülékét minél távolabbra a helyiségben található fűtdestekt 6 napsugárzástól és ügyeljen arra, hogy megfelelő legyen készüléke szellőzése.
□ Győzólön meg arról, hogy készüléke az elártaknak megfelel én lett elhelyezve. A légkondicionáló készülék használata esetén 30 % -os energia megtakarítást érhetünk el azzal, ha a helyiségbe érkező meleg levegő útját redőnyel, függönnyel vagy ponyvával csökkentjük.
□ Használja azokat a tartozékokat, amelyeket készülékéhez mellékeltünk, mindezekről a "kiegészítő kellékek" fejezetben szólunk bővebben, annak érdekében, hogy minél hatásosabban tudjuk mérsékelni a kintről beáramló levegő útját a helyiségbe. Abban az estben, amennyiben olyan
Környezetünk megóvása
segédeszközöt kell igénybe venni, amelynek alkalmazása furatok kialakítását vonja maga után a falon csakúgy, mint ablak közelében azt tanácsoljuk, hogy a lehető legpontosabban alakítsa ki az illeszkedési pontokat valamint használjon szilikont, gipszet a rések tömítéséhez.
□ Annak érdekében, hogy készüléke minél hatékonyabban tudjon üzemelni, tehát hogy elkerüljük a magasabb energia fogyasztást azt tanácsoljuk Onnek, hogy a pára elvezetű csövet a gyártó utasítása alapján állítsa be (lásd a “Akészülékbő kiáramló levegőelvezetése”).
□ Apára elvezető cskilakítása során ne alkalmazzon éles kanyarokat illetve ügyeljen arra, hogy a csne legyen nagyon hosszú.
□ Amennyiben az ablakok oldalra nyílnak-illetve zárnak ügyeljen arra, hogy legyen egy olyan kelléke, amelynek segítségével hatékonyan tud védekezni a kinntröl beáramló meleg levegő ellen a készülék hatásfokát fokozván ezáltal.
□ Győz djon meg róla, hogy a pára elvezet ö csülleszkedési pontjai (alul és felül) megfelelén illeszkednek egymáshoz. Tekintse át a “A készülékbő kiáramló levegő elvezetése” cím fejezetet.
□ Ellenérizze, hogy a pára elvezet és úgy legyen elhelyezve, hogy az ablakot teljesen be lehessen zárni és ne szivárogjon be levegő kintrd.
□ Győz djon meg arról, hogy a légkondicionáló készülék bemeneti- és kimeneti pontjai ne legyenek eltömödve. Tartsa mindig tisztán és por mentesen a készülékét. Ellenőizze, hogy ne tömítse el semmilyen tárgy a készülék szellőzéréseit.
□ Ellenérizze, hogy a légkondicionáló készüléknek a szű mindig tiszták legyenek és megfelelén legyenek felszerelve (lásd “Akészülék tisztítása és karbantartása” című fejezetet)
□ Nyáron akkor szellöztesse lakását amikor lecsökken a levegőn mérséklete (kora reggeli órákban illetve este).
Fontos megjegyzések
A készülék üzembe helyezése előt
☐ A légkondicionáló készülék üzembe helyezése elát alaposan olvassa el a használati útmutatót. A használati útmutató fontos információval szolgál nemcsak a készülék működésével kapcsolatosan hanem az Ön biztonságára vonatkozóan is.
☐Örizze meg ezt a használati útmutatót. Lehetséges, hogy a későbiekben másoknak is hasznukra lehet.
□ Ne próbálja bekapcsoni légkondicionáló készülékét, amennyiben meghibásosott.
☐ A légkondicionáló készülékének a felszerelését és bekötését az előírtaknak megfelelően kell elvégezni. Amennyiben nem tartják be az erre vonatkozó utasításokat azt a következvénzyt vonhatja maga után, hogy megvonják készüléke garanciáját.
□ Készülékeink megfelelnek az hatóságilag előírt biztonsági előrásoknak. Kizárólag az arra illetékes technikai személyzet végezheti el a készülék javítását. A saját biztonsága forog kockán.
□ Győzóljön meg róla, hogy a víz elevezet ö csólugója a helyén található mert a szállítás alatt elmozdulhatott. (Ábra 1.)
Az új készülék bemutatása

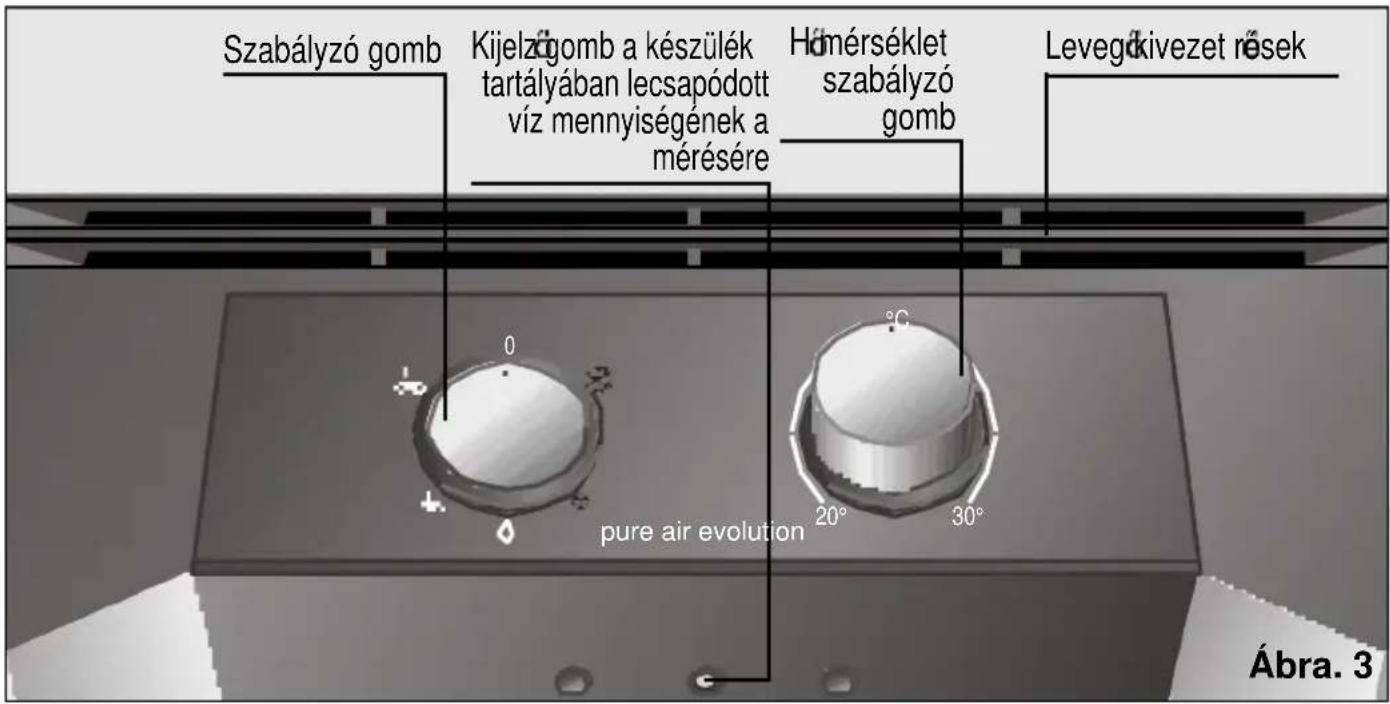

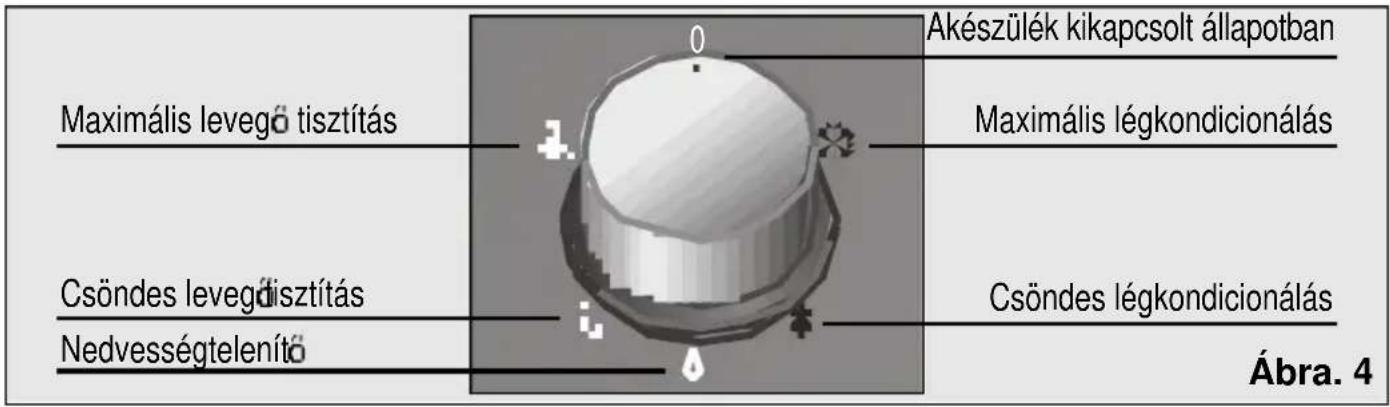

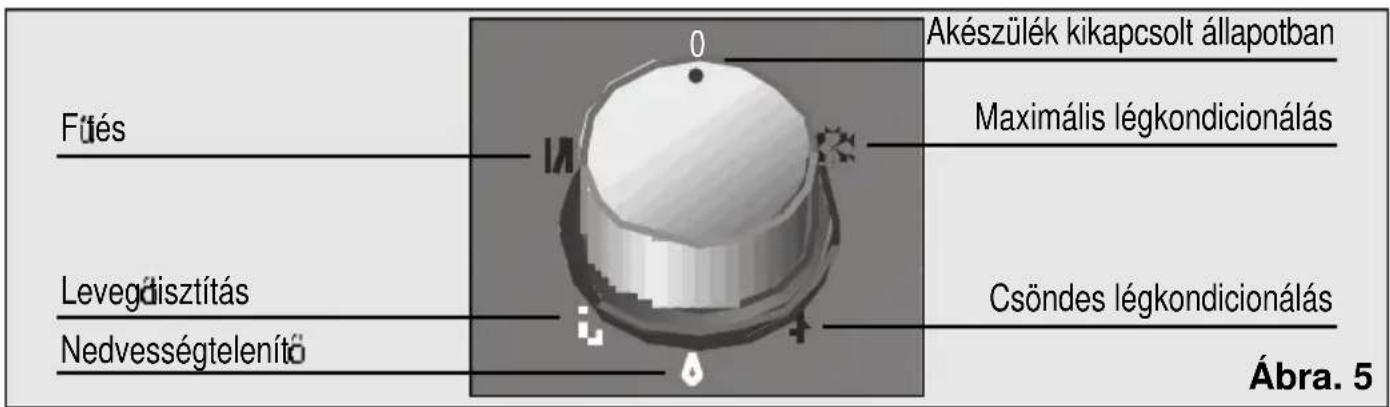

Szabályzó gombok
Modellek PA19000M
Modellek PA18100M
Felszerelési tartozékok
| Szorító pánt sz r ső ösz | Alap Lásd Kettss r Alak | Átvezetős Erkély atvezetű záróArt. No: Art. No: Art. No: PA10000Z | 475075 | |
| PA19000M | √ | √ | √ | ● |
| PA18100M | √ | √ | √ | ● |
| Megközelítő min / max. értékek (hosszúság x szélesség) cm | ∅ fal 10,5 | |||
| 70x10/205x10 |
√ Széria felszerelés: Ezek a kellékek a légkondicionáló készülékhez járnak.
- Extra tartozékok: Ezek a tartozékok a kijelölt márkakereskedőknél vagy a szaküzletekben szerezhetők be.
* Extra tartozékok: Ezek a tartozékok kizárólag csak a kijelölt márkakereskedkénél szerezheték be.
Biztonsági előírások
Biztonsági elárások
☐ Ezt a háztartási készüléket csak 220-240 V, 50 Hz névleges feszültségű váltakozó áramú hálózatra lehet kapcsolni, amely megfelelő védérintkez jel ellátott csatlakozóba csatlakozik.
□ A villásdugó csak az el irásoknak megfeleb véderintkez jel ellátott csatlakozóba csatlakoztatható, amely biztosítékkal (10 A) van ellátva.
□ Amennyiben hosszabítót kíván alkalmazni a légkondicionáló készülék felszereléséhez fordítson különös figyelmet arra, hogy megfelelő védérintkez jel legyen ellátva, legalább 1,5 mm² szekciókénti kimenettel, és a hossza ne legyen több 25 méternél.
☐ A légkondicionáló készülék hát oldalán található az elektromos vezeték tartója. (Ábra 2).
☐ Ügyeljen arra, hogy a légkondicionáló készülék ne érintkezzen vízzel valamint ne legyen eltömödve a levegő be- vagy kimenetele.
☐ Saját biztonsága érdekében mielött bekapcsolná a légkondicionáló készüléket, ügyeljen arra, hogy hagyjon ki legalább egy 20 cm-es távolságot a készülék és bármilyen más tárgy között (Ábra 6).
Ha bármilyen okból kifolyólag ki kellene cserélnie a készülék elektromos vezetékét egy új elektromos vezetékre azonnal értesítse a kijelölt márkaszervíz szakembereit.
Amennyiben kikapcsolja készülékét majd újra bekapcsolja azt a légkondicionáló készülék a kompresszora 3 perc elteltével újra működni fog. A légkondicionáló készüléknek ugyanis ennyi időe van szüksége, hogy újra megfelelően működhessen.
Vigyázzon arra, hogy ne érintkezzen közvetlenül a légkondicionáló készülék pára elvezető csövébő kiáramló leveg jel.
A légkondicionáló készülék szállítása.
A légkondicionáló készülékének van kereke, amely nagy mértékben megkönnyíti a készülék mozgatását. Amennyiben szüksége van rá megdöltheti a készüléket mozgatás
közben. Ezek után várjon legalább egy óra hosszát mielött újra bekapcsolná a légkondicionáló készüléket.

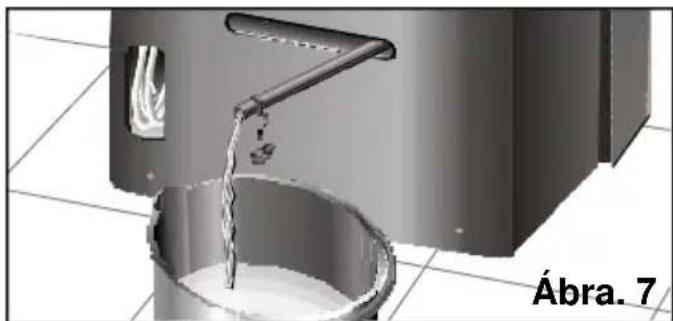

□ Mieltt lecserélné a légkondicionáló készülék cseppfolyósodott vizét, amelynek a tartája a készülék belsejében található, húzza ki a víz elvezető csövet a helyérő majd távolítsa el a kivezetényilás dugóját, (8. ábra). A készülékben felgyülemlett víz ezáltal eltávozik a készülékből. Amint végzett a művelettel helyezze vissza helyére a víz elvezető csőlugóját majd illessze vissza a kondenzált víz elvezető csövet a helyére.
A légkondicionáló készülék működése esetén a kicsapódott víz egy része automatikusan elpárolog és a szabadba távozik a kibocsájtott levegővel egyetemben a pára elvezetősövön keresztül.
□ Csatlakoztassa a készüléket az elektromos hálózatra.
□ Irányítsa a pára elvezető csövet úgy, hogy a levegőkifele áramoljon. A túl magas zaj szint valamint a fölösleges áramfogyasztás elkerülése érdekében helyezze el a pára elvezető csövet, az ábrán leírtak alapján. (14. Ábra). Tekintse át “A mozgatható felszerelés” című fejezetet fejezetet.

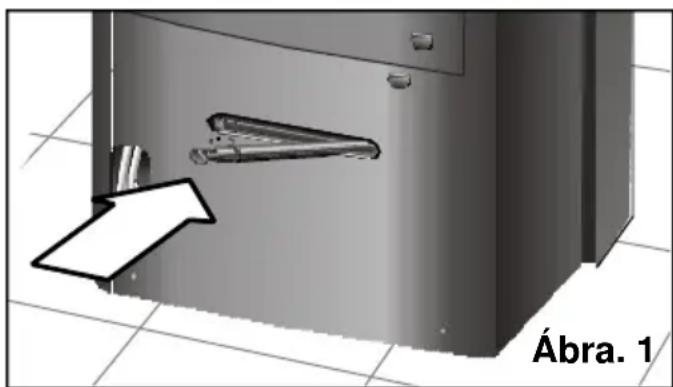

□ Győződjön meg róla, hogy az 1-es ábrán látható víz elvezető csédugója a helyén található, nem csöpög a víz és így a víz nem érintkezik a légkondicionáló készülék tartó szerkezetével.
□ Emelje fel a légkondicionáló készülék tetején található levegő áramlás szabályzót. A PA18100M típusú készülékek esetén a levegő áramlás szabályzó nincs felszerelve a készülékhez. Tekintse meg a “melegítés” című fejezet ide vonatkozó részeit.
☐ Állítsa be a légkondicionáló készüléket a maximális légkondicionálás vagy csendes légkondicionálás fokozatba. (Ábra 8) (A csendes szellöztetés üzemmód esetén lecsökken a készüléken belül áramló levegő mennyisége).
Amennyiben a helyiség magas nedvesség tartalommal rendelkezik a légkondicionáló készülék a kicsapódott vizet a készülék belsejében gyűjti össze, a készülék belső tartájában. Amennyiben a készülék tartályában a vízszint egy meghatározott szintet elér a légkondicionáló készülék automatikus kijelzűje azonnal bekapcsol így jelezvén nekünk, hogy ki kell ürítenünk a légkondicionáló készülék tartályát (3. Ábra). Ebben az esetben a légkondicionáló készülék kikapcsol. Le kell engednie a készülék tarályában felgyülemlett vizet a "légkondicionáló készülék szállítása" című fejezetben elmondottak alapján (7. Ábra).
□ A légkondicionáló készülékben felgyülemlett víz eltávolításakor áramtalanítsuk a készüléket.
Figyelem!
Ügyeljünk arra, hogy amikor kikapcsoltuk a légkondicionáló készüléket legalább három percnek el kell telnie, hogy a készülék kompresszora újra működésbe lépjen. A légkondicionáló készüléknek ugyanis ennyire időre van szüksége, hogy újra biztonságosan működhessen.
A készülékbő kiáramló leveg ő elvezetése
A pára elvezetős nek valamint a tartozékoknak a felszerelése.

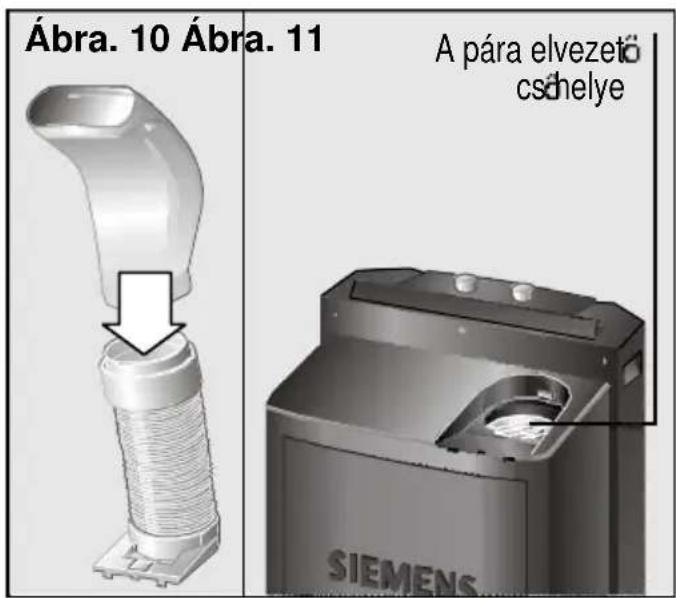

Illessze a készülék pára kieresztő csövét a légkondicionáló készülék tetején kialakított mélyedésbe. Ábra 11.
Annak érdekében, hogy a pára elvezetős tökéletesen illeszkedjen a mélyedésbe illessze a csúsztatható kart a megfelelőpozícióba (mint azt a 12 -as számú ábrán látható nyilak is mutatják).
Miután sikeresen helyére illesztettük a pára elvezető csövet a szereljük fel a készülék kivezetőnyílását, mint azt a 10-es ábra is mutatja.

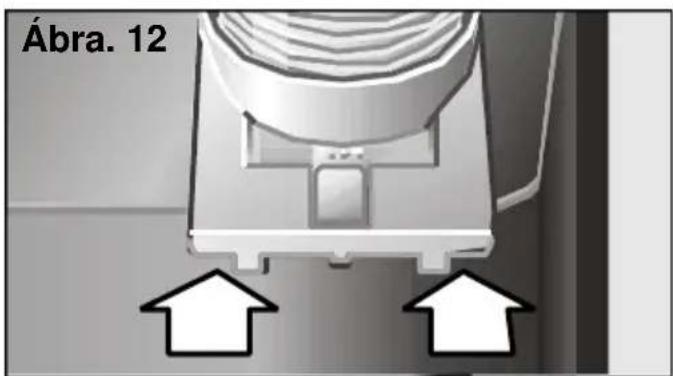

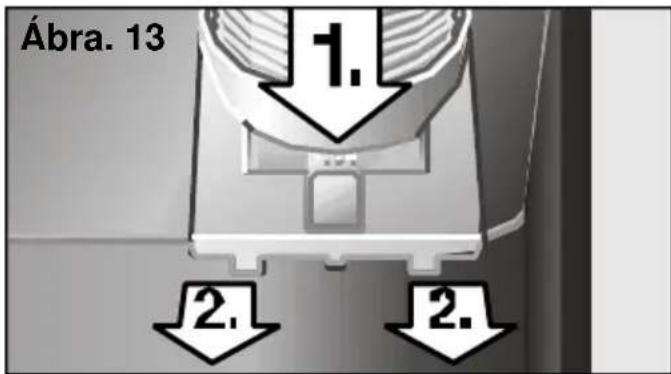

Amikor el akarja távolítani a pára elvezető csövet nyomja meg a "push" gombot, mint azt a 13- es ábra is mutatja, majd húzza kifele azt (Ábra 13. 2).
Használati útmutató

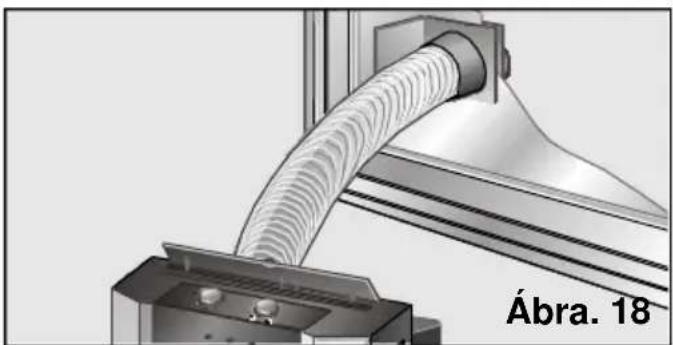

A mozgatható felszerelés

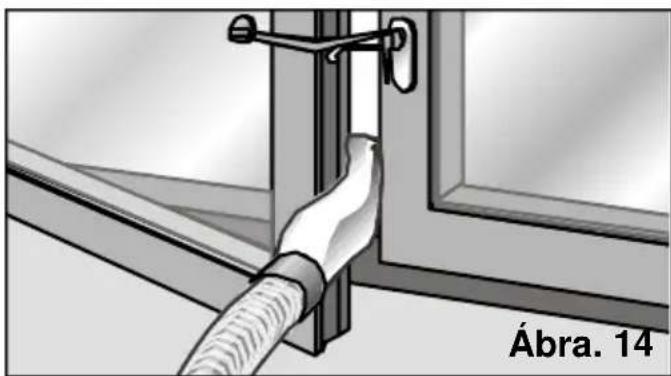

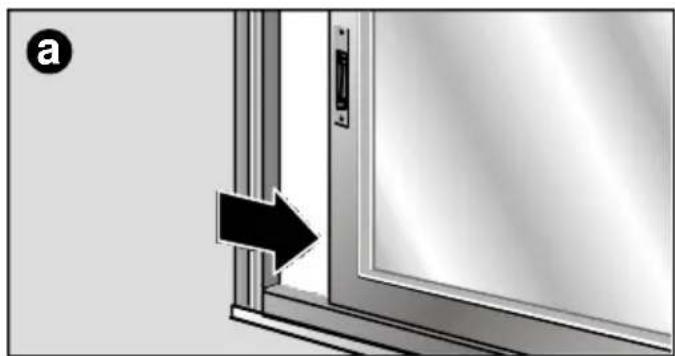

□ Nyissa meg egy kicsit az ablakot majd illessze be a kivezetö nyílást a két ablak keret közé.
□ Zárja össze a lehetdegszorosabban a két ablakot és fogassa azokat össze a mellékelt szorító pánttal (Ábra 14).

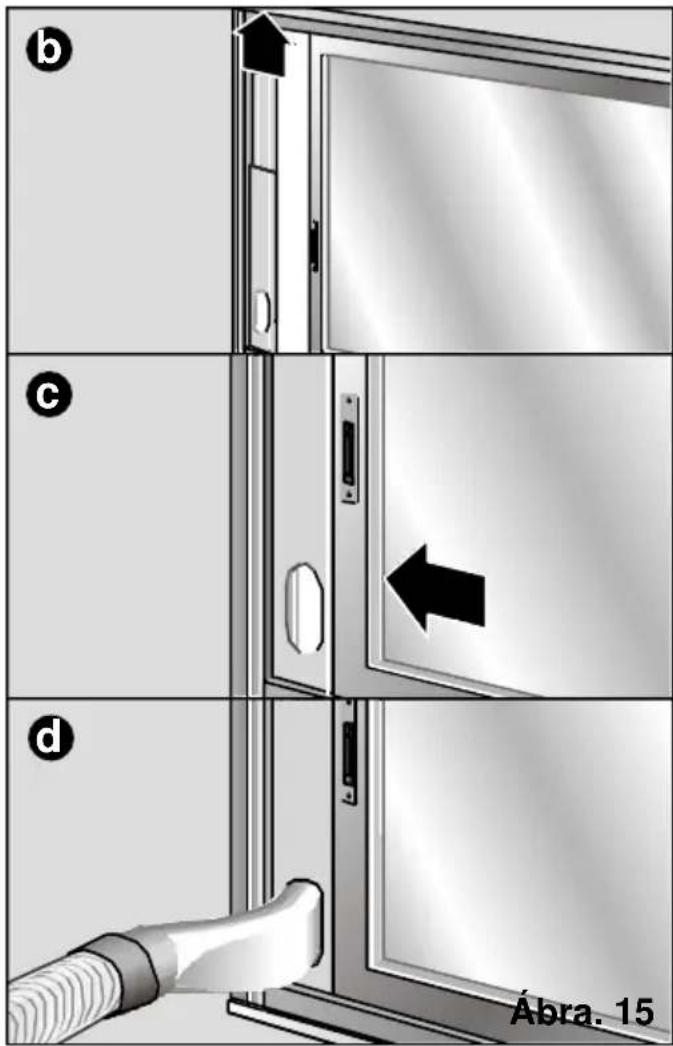

- A sínen futó ablak/erkély tartozékot szintén alkalmazhatja. (nézze meg a "tartozékok leírása" címő fejezetet; ábra 15. a, b, c, d). Ezt a tartozékot egyaránt alkalmazhatja a vízszintesen és függőlegesen irányba mozgatható ablakok/erkélyek számára.
- Ez a tartozék az ablakra/ erkélyre történő felfogatása érdekében két furattal rendelkezik a két végén. Két csavar segítségével ( a csavarokat nem mellékeltünk a tartozékokkal ) oda tudja erősíteni a kerethez vagy a falhoz, hogy ne mozogjon illetve le ne essen. (Ábra 16).
A sínen futó ablak/erkély segítségével történik, amelyet bármely kereskedönél illetve a szervíz szolgálatunknál beszerezhet.

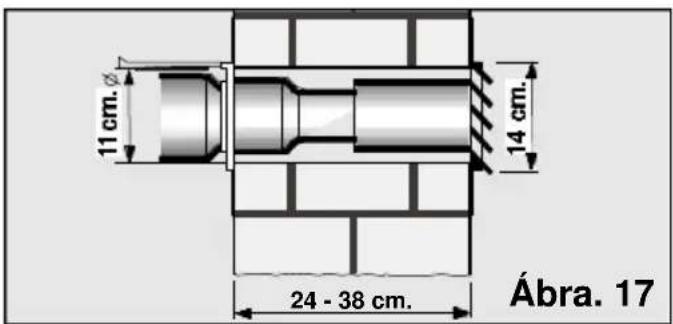

□ A meleg levegő falon történélvezetése érdekében furjon ki egy furatot a falba és helyezze el benne az átvezetősövet.
□ Távolítsuk el a kivezetnyílást a cs ö végérd és kapcsoljuk össze a pára kieresztő csövet az átvezetős vél.
□ Az ablakon keresztül történdfix rögzítés esetén csak az átlátszó végütartozékot használja és alakítson ki egy 10,5 cm átméjúyukat.

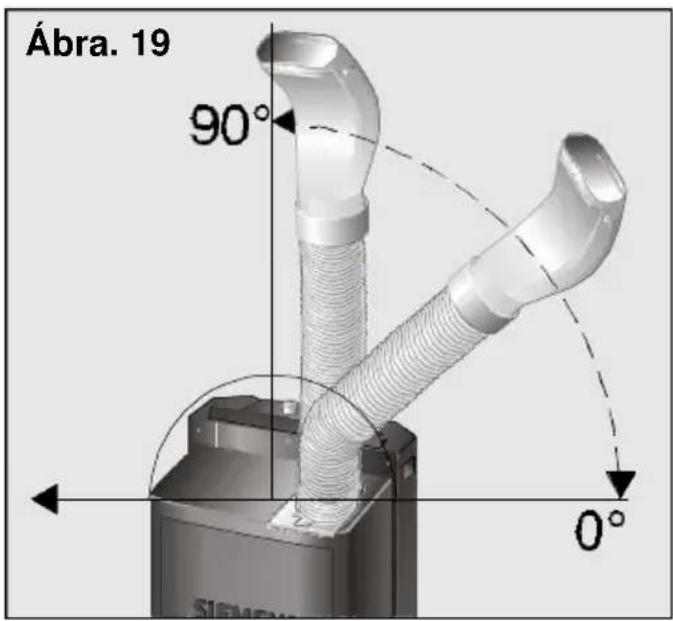

Ne hosszabítsa meg feleslegesen a pára elvezető csövet (max. 140 cm hosszú lehet).
A pára kieresztács felszerelése esetén ne alkalmazzon éles kanyarokat, mert ez esetben nagymértékben akadályozza a kiáramló meleg levegő távozását a készülékböl, amely egyben nagymértékben lecsökkenti a készülék hatásfokát.
Annak érdekében, hogy készülékünk a lehető legnagyobb teljesítménnyel- és a legkisebb zajjal működjön helyezzük
a készülék pára elvezetősövét magasabbra, mint ahol maga a készülék található. (Ábra 19).
A készülék lecsapódott vizének elvezetése

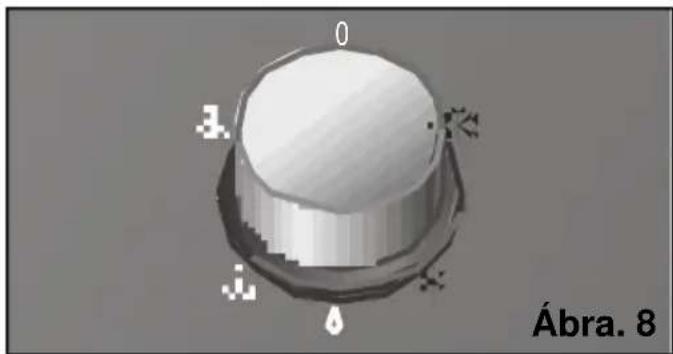

A légkondicionáló készülék szabályzó gombját ebben a pozícióba állítván a készülék csökkenti a helyiség nedvességtartalmát és tisztítja annak levgőjét.

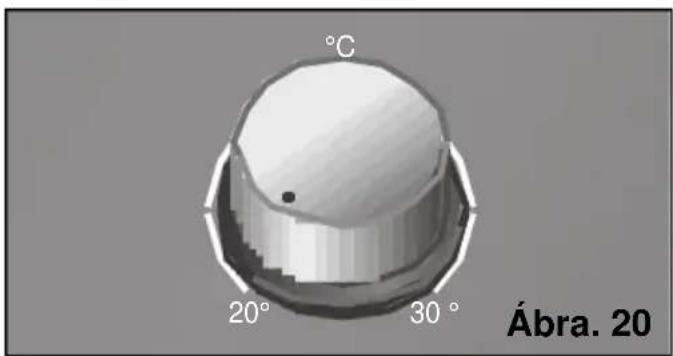

□ Állítsuk a hömérséklet szabályzót a minimális hömérsékletre. (Ábra 20).

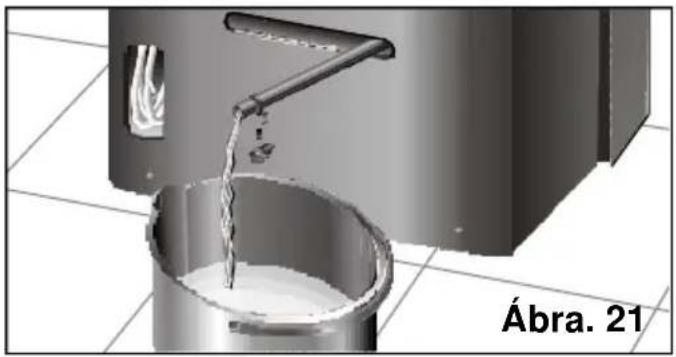

□ Hellyezzünk egy vödröt a víz elvezetics ö kivezetnyílásához és távolítsuk el a víz elvezető csălugóját, hogy leengedhessük a felgyülemlett vizet. (Ábra 21).

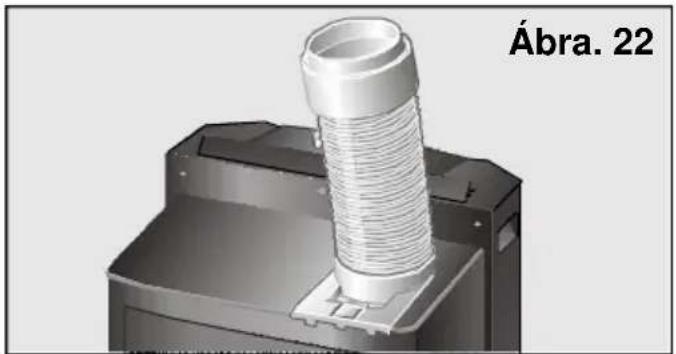

□ Távolítsuk el a kivezetnyílást és helyezzük el a készülék pára elvezető csövét a 22- as ábra alapján.
□ Amennyiben úgy kívánja teljesen eltávolíthatja a pára elvezető csövet.

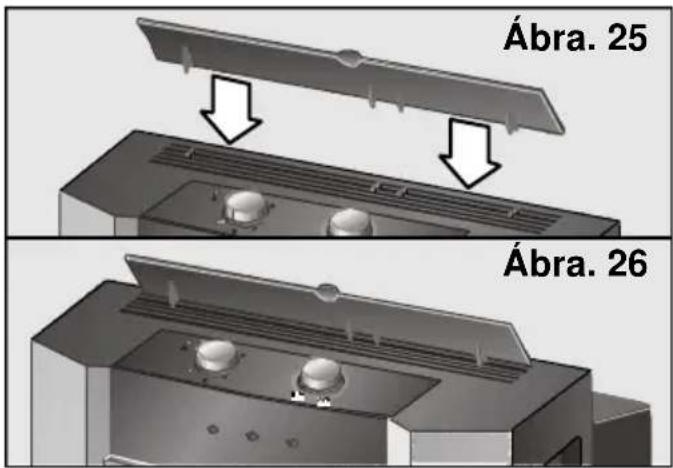

□ Emelje ki a légkondicionáló készülék levegáramlás szabályzóját, amely a készülék tetején található. A PA18100M modelleknél ez a tartozék nem jár a készülékhez. Nézze meg a “melegítés” című fejezet ábráit.

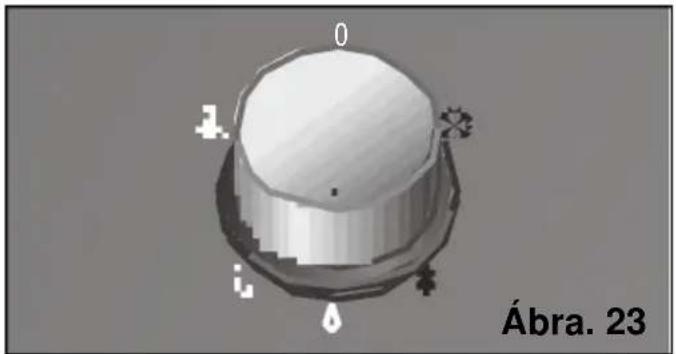

□ Válassza ki a nedvességtelenítés funkciót a hömérséklet szabályzó gomb segítségével. (Ábra 23).
24 óra alatt legfeljebb 36 liter vizet tud eltávolítani a környezeti adottságoknak megfelelően. Nézze meg a “műszaki adatok” cím fejezetet.
Amikor megváltoztatja a készülék hánérséklet szabályzó gombjának a pozícióját ne felejtse el a víz elvezető cső végén lévúdugót visszahelyezni eredeti pozíciójába. Ellenkezásetben ugyanis működés közben víz folyna kivezetényilás a készülékbő
Mindig ügyeljen arra, hogy a készülék megfelelő m ködése érdekében a helyiség hánérséklete legalább 18°C fok legyen.
A levegőisztítása
Ezen funkció során a tisztító sz úí ó keresztül a légkondicionáló készülék a helyiségbeni levegá folyamatosan áramoltatja.
A légkondicionáló készülék egy alap szű jel és egy tisztító sz ürvel rendelkezik annak érdekében, hogy elkerüljük a:
- Polleneket, bacilusokat és port
☐ Helyezze a pára elvezetősövet ugyanabba a helyzetbe, mint amikor összegyűjtjük készülékben lecsapódott vizet.
□ Emelje ki a levegáramlás szabályzóját, amely a légkondicionáló készülék tetején található. A PA18100M modelleknél ez a tartozék nem jár a készülékhez. Nézze meg az követekző ábrákat.

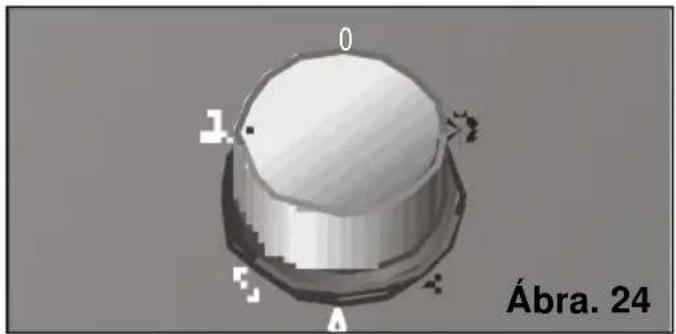

□ Válassza ki a levegdisztítási sebességet: maximum vagy a csöndes funkciót. (Ábra 24).
□ Azokban a légkondicionáló készülékek modellekben, amelyekben már fel van szerelve valamilyen extra szürberendezés azt tanácsoljuk, hogy a beállítanó funkciótól függetlenül hagyja felszerelve ezt a szür (hütés, nedvességtelenítés, levegádisztítás céljából). Ön ezáltal nagyobb tisztítást ér el.
Melegítés (Csak a PA18100M modellek esetén)
Ezen funkció során a légkondicionáló készülék az Ön által kívánt hámérsékletet állítja be a helyiségben. Ez idő alatt készüléke tiszítja is a levegő.
□ Csatlakoztassa a légkondicionáló készülék villásdugóját a hálózati csatlakozóba.
☐ Helyezze a pára elvezető csövet ugyanabba a helyzetbe, mint amikor összegyűjtjük készülékben lecsapódott vizet.
A PA18100M légkondicionáló készülék estén a levegőáramlás szabályzó nem jár a készülékhez. A készülék gyártója a tökéletesebb levegőáramoltatás érdekében azt javasolja, hogy szerelje fel ezt a tarozékot. A levegőáramlás szabályzónak a helyes beszerelése a mellékelt ábrán található.

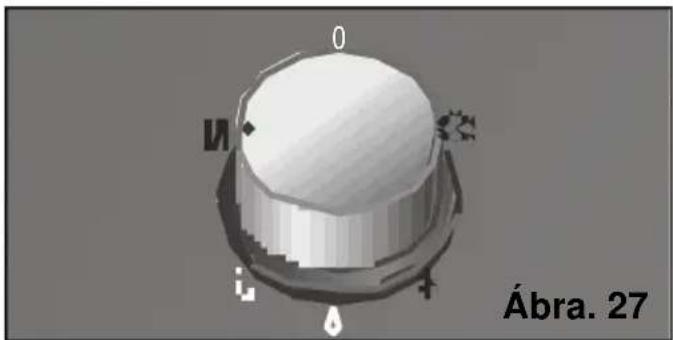

□ Válassza ki a melegítés funkciót (Ábra 27).
☐ Állítsa be a kívánt hő mérsékletet a készülék hőmérséklet szabályzó gombjának a segítségével. Amikor a helyiségben beállt a kívánt hőmérséklet, a készülék automatikusan kikapcsol majd csak akkor fog újra bekapcsolni amikor a hőmérséklet 2-3 °C fokkal csökken.
Figyelem! Ne takarja le a légkondicionáló készülék bemeneti és kimeneti szellőzácsait.
A légkondicionáló készülék tisztítása és karbantartása
A készülék tisztítása
□ Saját biztonsága érdekében, mielát elkezdené készüléke tisztítását, távolítsa el a légkondicionáló készülék villásdugóját a hálózati csatlakozóból.
☐ Tisztítsa mindig légkondicionáló készülékét ruhával vagy szivaccsal és langyos vízzel vagy gyenge tisztítószer segítségével.
☐ Sose használjon meleg vizet a tisztításhoz (40 °C foknál melegebb vizet), fehérítót, benzint, savakat, dörzs ruhát, kefét vagy erősebb savakat és ügyeljen arra, hogy nehogy víz érje készülékét.
□ Ne tisztítsa készülékét csapi gumival.
A tisztító szürk cserélye és tisztítása

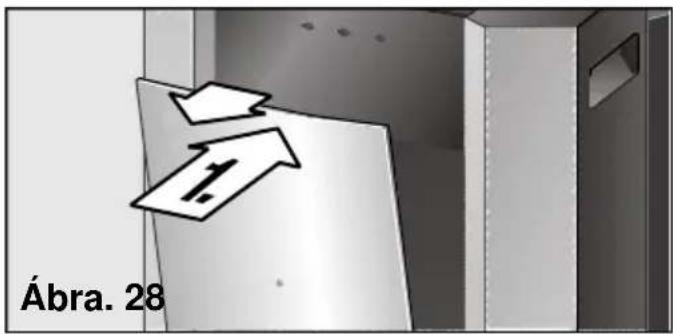

A légkondicionáló készülék tisztító szű jének a kicserélése érdekében nyissa ki a készülék elülső ajtaját (nem kell teljesen kivennie azt), elég, ha kissé maga felé húzza a készülék ajtaját. Az ajtót csak egy meghatározott pontig tudjuk kinyitni így az nem esik le. Az ajtót nem tudjuk egészen kinyitni, csak egy meghatározott pontig. Igy nem esik le az ajtó. Ábra 28.

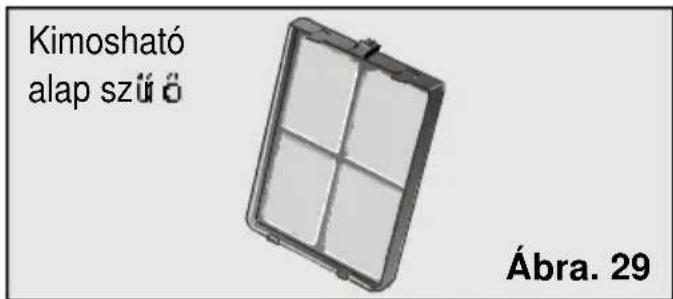

Mindegyik légkondicionáló modell renelkezik egy alap tisztító szű vel, amelyet egy bizonyos idelteltével mindig tisztítanunk kell. (Ábra 29.) Amikor megakarjuk tisztítani a szűrket a tisztítás érdekében nyomjuk meg a készülék tetején található gombot, majd ezek után vegyük ki a szűrő. (Ábra 30). A szű ö tisztításakor elég, hogy bőséges víz alá tartsuk a szűrő, majd megszárítjuk ezek után újra vissza helyezhetjük a már tiszta szűröt.
Ezek a modellek az alap szűrő túl rendelkeznek egy másik tisztító szűrővel is.
Ahhoz, hogy megfelelén m ködjön, minden évben ki kell cserélnünk a szürd. (Ezeket a szű ket beszerezheti közvetlenül a gyártótól vagy a kijelölt márkakereskedkél.) Tekintse át a "tartozékok leírása" című fejezetet.
A tisztító szű elhelyezése:

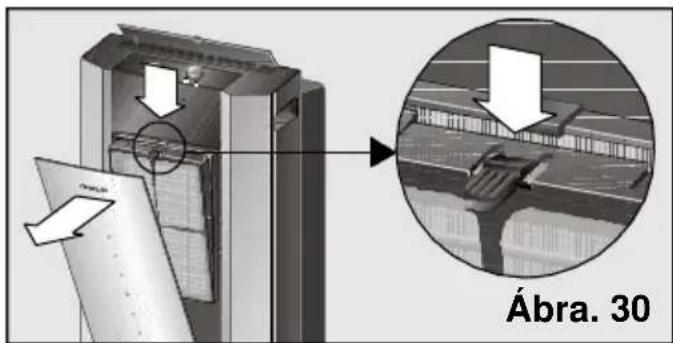

□ Távolítsa el az alap szúrót a helyéról. (Ábra 30).

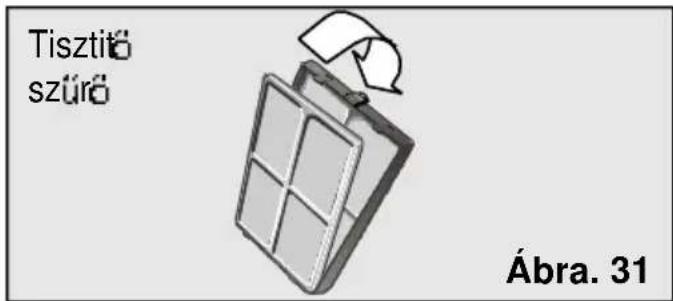

☐ Helyezze el a tisztító szűrót az alap szűőbe, mint azt az ábra is mutatja (Ábra 31).
□Helyezze el ezek után az egymásba illesztett szürket, úgy, hogy megfelel en összeilleszti az alsó kapcsot a helyes furattal, majd benyomván a készülék ajtának a tetejét egy "klikket" fog hallani amikor abban az esetben, amikor megfelel en illeszkednek a tartozékok.
□ Zárja be a készülék elülscajtaját.
□ Két szürnél többet ne rakjon egyszerre fel a légkondicionáló készülékben, hogy megmaradjon a készülék hűtési teljesítménye.
Megjegyzés:

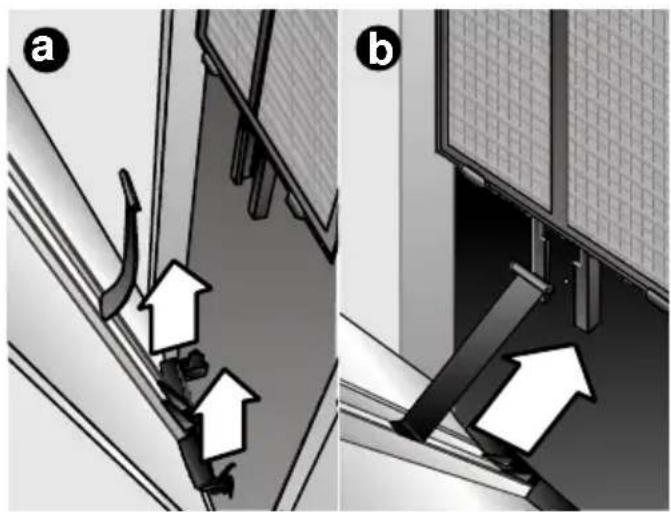

Annak elkerülése érdekében, hogy nehogy leessen a készülék ajtaja és személyi vagy tárgyi sérülés keletkezzen ezeknek a készülékeknek az ajtaja csak egy meghatározott pontig nyitható ki. Az Ön nagyobb kényelme érdekében miközben tisztítja- vagy éppen kicseréli a tisztító szürket le is veheti a készülék ajtaját (húzza erteljesen maga fele a készülék ajtaját). Ebben az esetben vagy ha bármilyen okból kifolyólag a készülék ajtaja leesne az eredeti helyéről kövesse ezeket a lépéseket az ajtó helyes visszaillesztése érdekében:
1° Emelje meg a készülék ajtaját egészen addig amíg ki nem jön az alsó kapocsból. (Ábra 32: a).
2° Illessze a műanyag kapcsot a készülék elülsővájatába (T alakban) és csúsztassa lefele egészen a biztonsági ütköző pontig. (Ábra 32: b).
3° Helyezze a készülék ajtajának alsó kapcsait a megfelekően az elüls ö ütközési pontig. Legyen óvatos annak érdekében, hogy az előzdépésben elhelyezett miányag kapocs el ne mozduljon a helyérő. (Ábra 32: c).
Amint végzett ezzel a művelettel ellenőrizze, hogy a készülék ajtaja megfelelen a helyén található és nem esik le az amikor újra kinyitja. (A készülék ajtaja csak a biztonsági kapocsig kell, hogy kinyiljon.) Ellenkező esetben ismételje meg az 1° és 2° pontban leírt műveletet.
Minden évben, az idény befejeztével, amikor nem használja készülékét annak érdekében, hogy a készülék a lehető legkissebb helyet foglalja el, helyezze a pára elvezetőcsövet nyugalmi állapotba.
□ Fordítsa a csövet a készülék háta mögé, majd fogassa le a pára elvezető csövének kivezetényilás kapcsával (Ábra 33. 34.).
Mielát újra bekapcsolná légkondicionáló készülékét az évad elején
□ Tisztítsa meg a készülék levegősz tűjét.
□ Ezek után tisztítsa meg a készülék tetejét és a a légkondicionáló készülék bemeneti és kimeneti szellőzrácsait amennyiben szükség lenne rá.
Általános működtetési feltételek
Mit tegyünk abban az esetben, ha ? ...
... a légkondicionáló készülék nem maködik ...
□ Ellenérizze, hogy a készülék villásdugója megfelelően illeszkedik-e a hálózati csatlakozóba.
□ Ellenőrizze, hogy a készülék szabályzó gombja nem -e kikapcsolt állapoban található.
□ Ellenőrizze, hogy van -e áram a hálózati csatalakozóban illetve a nem -e kikapcsolt a biztosíték.
□ Állítsuk be a készüléket alacsonyabb hómér sékletre.
... A készülék nem működik és a készülék kijelzögombja felkapcsol, mert a készülék viz tartálya tele van ...
☐ Helyezze a készüléket egyenletes talajra. Amennyiben még most sem aludt ki a készülék kijelző gombja, ürítsük ki a víz elvezetártályt. ( Nézze meg a “a légkondicionálás” cím éjezetet ).
... a készülék nem hű kell képpen ...
□ Ellemérizze, hogy a készülék pára elvezető csövének az érintkezési pontjai megfelelően össze vannak illesztve.
□ Ellenérizze, hogy a pára elvezetős hosszán ne legyen túl sok kanyarulat és a cső hossza ne legyen több 140 cm-nél.
□ Ellenérizze, hogy a készülék víz leeresztő csövének a kimenetele el legyen tömítve a dugóval.
☐ Helyezzen szorító pántokat az ablakra, hogy az minél kevésbé legyen nyitva.
□ Eressze le a redönyöket, hogy minél kevésbé érje a napfény a helyiséget.
□ Ne aggódjon mert ez normális a készülék működése esetén.
... Vizet észlel a szabályzó gomb vagy a készülék szűrű környékén ...
Zörejjel kapcsolatos tanácsok
... A légkondicionáló készülék működése közben túl zajos ...
Két féle zörejt különböztetünk meg: Egyrészt azt a zörejt, amely természetes velejárója a készülék működésének másrészt a könnyen kijavítható zörejeket. A következkben segítséget kívánunk adni a zörej típus helyes kiválasztásához.
Teljesen normális zörej típusok
□ Amennyiben olyan zörejt hall, mintha a víz folyton bugyborékolna ez a pumpa működésének köszönhető amely visszajuttatja a vizet a készülékbe a készülék teljesítményének a javítása érdekében.
□ Amennyiben olyan zörejt hall, mintha a víz folytonosan mormogna ez teljesen normális, a készülék működésével jár.
□ Amennyiben, mintha egy halk fütyülést hallana ebben az esetben a készülék hű folyadéka a légkondicionáló készülék vékonyabb átmérőjö csövein keresztül áramlik amikor a készülék kompresszora működésbe lép.
□ Amennyiben egy rövid halk "klikket" hallana ez a készülék bekapcsolása során hallható vagy akkor amikor kikapcsoljuk a készülék pumpáját vagy akkor amikor a szabályzó gombot be- vagy kikapcsoljuk.
Azon zörejek amelyeket könnyen rendbe hozhatjuk
□ Győzdjön meg róla, hogy a készülék pára elvezetősövének alsó- és fels érintkezési pontjai megfelelően oda vannak illesztve a légkondicionáló készülékhez.
□ Ellenőrizze, hogy a légkondicionáló készülék levegő be- és kimenetele ne legyen eltömőve.
□ Ellenőrizze, hogy a légkondicionáló készülék ne érintkezzen közvetlenül bútorral vagy más elektromos készülékkel, hogy elkerülje, hogy a kiáramló levegő valamilyen módon is érintkezésbe lépjen azokkal, növelvén a zaj szintet.
Minden másfajta hiba vagy javítás esetén hívjon ki szakembert! Ebben az esetben keresse fel az Önhöz legközelebbi márkakereskedőt vagy hívja fel a szervíz szolgálatot vagy közvetlenül a gyártót.
Szervíz szolgálat / Garancia / Műszaki adatok
Szervíz szolgálat
Amennyiben átnézte a füzet megfelekrészeit az összeszerelési útmutatóra vonatkozólag különösen az “általános működtetési feltételek” címűejezetet és ez nem segített, szervíz szolgálatunk mindig az Ön rendelkezésére áll.
Amikor a szervíz szolgálatunkhoz fordul jelezze készülékének a modelljét (E-NR) és a gyártási számát (FD) mindezen információt a légkondicionáló készülékének azonosító plakettján találja. (Ábra 2)
Garancia
A garancia országonként, a készüléket forgalmazó társaság által megadott garancia feltételek mellett érvényes. További információért forduljon azon ország forgalmazó társaságához, ahol készülékét vásárolta. Jelezze készüléke modelljét és gyártási számát.
Reklamáció esetén mutassa a számlát, amelyet a légkondicionáló készülék vásárlásakor kapott.
Műszaki adatok
| Modell PA19000M PA18100M | ||
| Fogyasztás maximális teljesítményen (W)* 975 975 | ||
| Hűtéljesítmény (W)* 1900 1800 | ||
| Páramentesítési kapacitás (l./día) 36 36 | ||
| Fűtkapacitás (W) | - | 1800 |
| Biztosíték (A) | 10 10 | |
| Energia hatékonyság (bető) | D | D |
| Működési határértékek | ||
| - Hűtés ( min / max °C ) | 20 – 35 | 20 – 35 |
| - Páramentesítés ( min / max °C ) | 18 – 35 | 18 – 35 |
| (*) Az EN alapján EN 14511 | ||
Family Line
01805-2223
Siemens- Hausgeräte
